ART-2009 típusú hőfokszabályozó. Felhasználói útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "ART-2009 típusú hőfokszabályozó. Felhasználói útmutató"

Átírás

1 ART-2009 típusú hőfokszabályozó Felhasználói útmutató

2 -2-

3 Tartalomjegyzék Program verzió: Version Általános áttekintés Főbb technikai jellemzők Mechanikai kialakítás Egy hőkezelési program felépítése A műszerek összekapcsolása RS-485 szabványú hálózaton keresztül A műszer alkalmazási lehetőségei Önállóan működő, csak egy kemencét szabályozó alkalmazás Láncban működő, több kemencét felügyelő alkalmazás Külső vezérlő (számítógép vagy PLC) által felügyelt alkalmazás A hőfokszabályozó programozása A műszer Be/Ki kapcsolása A kijelzési formátum beállítása Hőkezelési hőfokok szakaszonkénti beállítása Fűtési sebességek szakaszonkénti beállítása Hőntartási idők szakaszonkénti beállítása A hőkezelési program indításmódjának beállítása Segédáramköri kapcsoló relék beállítása A segédáramkörök hőfoktartomány szerinti vezérlése A segédáramkörök programszakaszok szerinti vezérlése Dátum, pontos idő beállítása Jelszó használata Jelszavas védelem bekapcsolása Beállított értékek módosítása jelszavas védelem alatt Jelszavas védelem kikapcsolása A teljes hőkezelési program tárolása a háttér memóriában Programbetöltés a háttér memóriából Programtárolás a háttér memóriában A hőkezelési program használata A hőkezelési program indítása Indítás önállóan működő kemence esetén Normál indítás Programozott indítás Indítás láncban működő kemencék esetén Normál indítás Programozott indítás Indítás külső vezérlő által felügyelt kemencék esetén A hőkezelési program leállítása Grafikus kijelző LED-ek Hőkezelés alatt a pillanatnyi ez kéne lenni hőfokszint megtekintése A hőkezelés alatt elfogyasztott energiamennyiség megtekintése

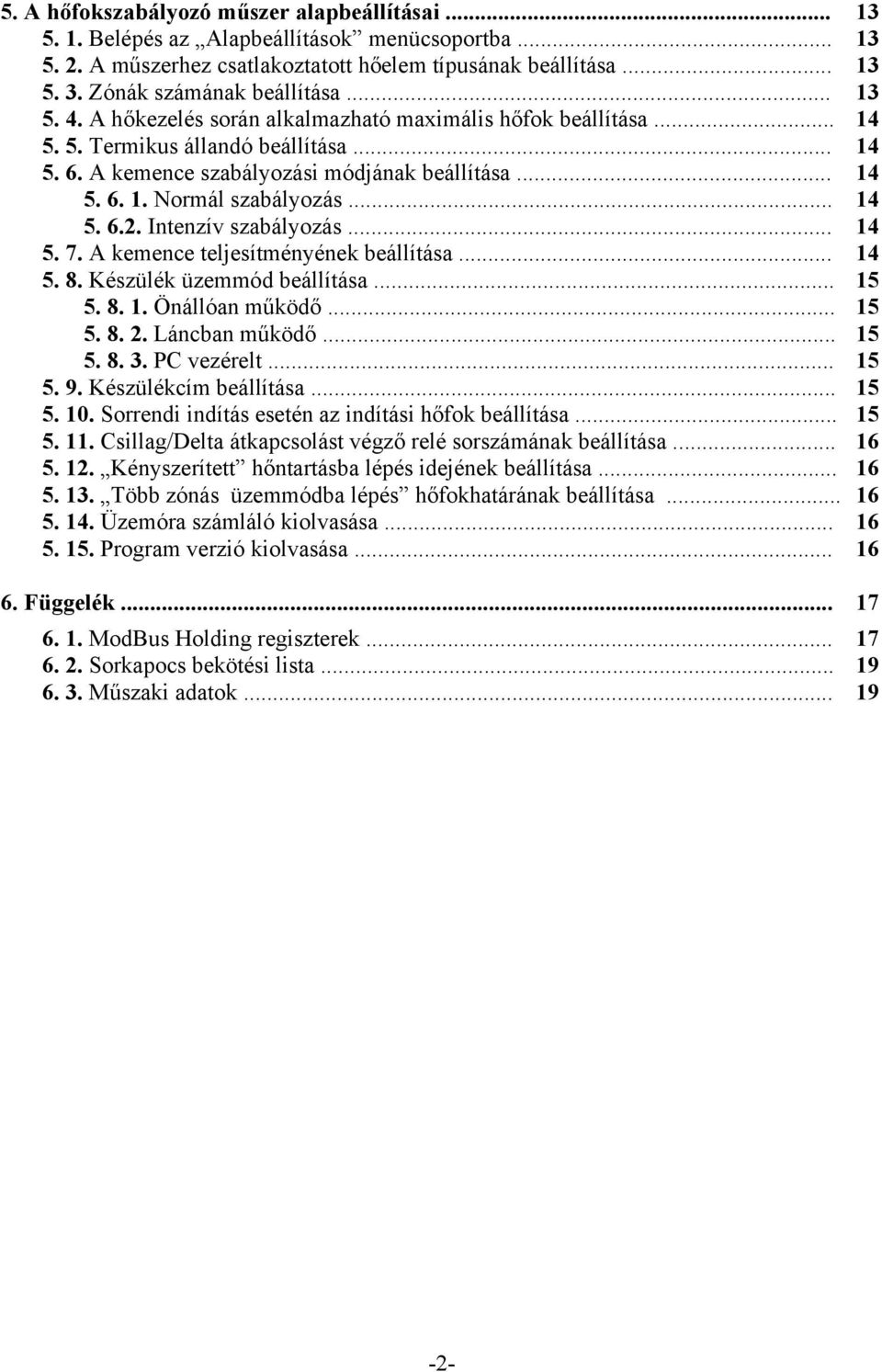

4 5. A hőfokszabályozó műszer alapbeállításai Belépés az Alapbeállítások menücsoportba A műszerhez csatlakoztatott hőelem típusának beállítása Zónák számának beállítása A hőkezelés során alkalmazható maximális hőfok beállítása Termikus állandó beállítása A kemence szabályozási módjának beállítása Normál szabályozás Intenzív szabályozás A kemence teljesítményének beállítása Készülék üzemmód beállítása Önállóan működő Láncban működő PC vezérelt Készülékcím beállítása Sorrendi indítás esetén az indítási hőfok beállítása Csillag/Delta átkapcsolást végző relé sorszámának beállítása Kényszerített hőntartásba lépés idejének beállítása Több zónás üzemmódba lépés hőfokhatárának beállítása Üzemóra számláló kiolvasása Program verzió kiolvasása Függelék ModBus Holding regiszterek Sorkapocs bekötési lista Műszaki adatok

5 1. Általános áttekintés Főbb technikai jellemzők Az ART-2009 típusú hőfokszabályozó műszer röviden, címszavakban összefoglalva az alábbi főbb jellemzőkkel rendelkezik: - Több (max. 3) zónás kialakítású kemencék szabályozása - A műszerek hálózatba köthetők, és központi vezérlő nélkül képesek egymást indítani - A hálózatba kötött műszerek számítógép vagy PLC felügyelete alatt is működtethetők - A műszer belső mikroprogramja (firmware) számítógéppel lecserélhető (Upgrade) - 2 x 16 karakteres háttér-világításos LCD kijelző fűtési vagy hűtési szakasz, programozható fűtési sebességgel hőntartási szakasz - A hőkezelési program indítása előre beállított időpontban (pl :30) - Beépített naptár-óra, saját belső tápfeszültség ellátással - 9 teljes hőkezelési program tárolása a háttér memóriában - Illetéktelen személy beavatkozásától jelszóval védhetők a beállított értékek - 3 hőelem típus programozható ( NiCr-Ni [K], PtRh-Pt [S], PtRh-PtRh [B] ) - Beépített hidegpont kompenzálás a mérési pontosság növelésére - Programozható segédáramkör vezérlő relék (max. 5) - Üzemóra számláló - A hőkezelés alatt elfogyasztott energiamennyiség kijelzése kw-órában - Áramszünet után ott folytatja a hőkezelést, ahol abbamaradt Mechanikai kialakítás A műszer szinterezett felületű, zárt fémdobozban van, az előlapját nyílásmentes fólia tasztatúra borítja, mely esztétikus kinézetet, és elölről vízhatlanságot biztosít. A műszer rögzítése, a doboz két oldalán található rögzítő fülek segítségével történik. -3-

6 Az elektromos csatlakozó pontok a doboz hátoldalán találhatók Egy hőkezelési program felépítése Minden hőkezelési program fűtési/hűtési és hőntartási szakaszok sorozatából áll, maximálisan 9 fűtési/hűtési, és 9 hőntartási szakasz programozható. Természetesen nincs akadálya annak sem, hogy a program például csak egyetlen fűtési szakaszból álljon. A fűtési/hűtési szakaszok fűtési sebessége külön-külön programozható. A fűtési/hűtési szakaszok után egy-egy hőntartási szakasz következik, külön-külön beállítható hőntartási idővel. Ha a hőntartási idő 0, nincs hőntartás. Az alábbi diagram például egy 4 szakaszból álló hőkezelést ábrázol, ahol az első 3 fűtési, a 4. hűtési szakasz. Mind a 4 fűtési/hűtési szakaszt hőntartás követ A műszerek összekapcsolása RS-485 szabványú hálózaton keresztül A műszer rendelkezik egy RS-485 szabványú csatlakozó felülettel, melyen keresztül a műszerek képesek vagy egymás között, vagy egy központi vezérlővel kommunikálni. Ez lehet egy számítógép, vagy PLC. -4-

7 2. A műszer alkalmazási lehetőségei Az ART-2009 az ipari környezettől függően alapvetően 3 féle üzemmódban használható. - Ha önállóan csak egy kemencét kell szabályozni, szerint. - Ha több kemence van, és ezeket felügyelet nélkül egymás után szeretnénk indítani, szerint. - Ha több kemence van, és ezeket fejlett technológia szerint egy számítógépes környezetbe kívánjuk integrálni, szerint. Hogy melyik üzemmódban működjön a műszer, azt a Készülék üzemmód határozza meg. Ennek beállítása és leírása az Alapbeállítások / Készülék üzemmód beállítása menüpontban található (Lásd 15. oldal, fejezet). A második és harmadik üzemmódban a műszerek között vezetékes kapcsolatot is ki kell alakítani, az RS-485 szabvány szerint. (Lásd 2.1-es ábra). 2.1-es ábra Az üzembiztos működés (reflexiók elkerülése) végett a kábelt egy 120 ohm-os ellenállással le kell zárni Önállóan működő, csak egy kemencét szabályozó alkalmazás Ha csak egy kemence van, vagy több, hálózatba kötött kemencéből valamelyiket önállóan kívánja működtetni, ezt az üzemmódot kell alkalmazni. - Az Alapbeállítások / Készülék üzemmód beállítása menüpontban keresse meg és állítsa be, az Önállóan működő üzemmódot. Ettől kezdve a műszer csak a saját programját hajtja végre, még akkor is, ha be van kábelezve a hálózatba Láncban működő, több kemencét felügyelő alkalmazás Ha az üzemben több kemence van, de a rendelkezésre álló hálózati energia korlátozott és emiatt nem lehet egy időben valamennyi kemencét fűteni, ez az üzemmód megoldás lehet. - Az Alapbeállítások / Készülék üzemmód beállítása menüpontban keresse meg és állítsa be, az Láncolt üzemmódot. Ezzel, (ha a kábeles összeköttetés is ki van építve) a kemencék a kézi indítás sorrendjében egymás után fogják végrehajtani a saját fűtési programjukat. Ez azt jelenti, hogy az először elindított kemence elkezdi a saját fűtési programját, a többiek várakoznak. Ha az első befejezte a programját, vagy elért egy előre beállított hőfokot [lásd Alapbeállítások / Indítási hőfok beállítása (15. oldal, fejezet)], utasítja a sorrendben következő kemencét a fűtés megkezdésére. Ha az is befejezte, indítja a következőt, és így tovább. Ha a rendelkezésre álló energia mennyiség megengedi, lehetőség van egy időben több (maximum 8) csoport kialakítására is. Ezek a csoportok egymástól függetlenül működnek. 2.3 Külső vezérlő (számítógép vagy PLC) által felügyelt alkalmazás Ebben az üzemmódban a műszerek a saját programjukat hajtják végre, de egy felettük álló eszköz (számítógép vagy PLC) látja minden tevékenységüket. Lekérdezheti, módosíthatja a -5-

8 beállított értékeket, felülbírálhatja azokat, a relék vezérlését átveheti stb. Az eszközök közötti kommunikáció a szabványos ModBus protokoll szerint történik. Ennek értelmezése túlmutat jelen leírás keretein, ezért ez egy külön kiadványban található meg, de a műszer Holding regiszter -einek egy rövid összefoglalója a Függelék -ben megtalálható. 3. A hőfokszabályozó programozása A műszer programozása egyszerű menü-rendszerben történik, mindössze 5 nyomógomb segítségével (,,,, ). Ezekkel a gombokkal navigálhatunk a menüpontok között, vagy állíthatjuk be a kívánt értékeket. A főmenübe a MENU feliratú gombbal léphetünk. Általánosságban elmondható, hogy a, gombokkal a menüpontok között mozoghatunk, vagy értéket állíthatunk, mindig azt, ami fölött a kurzor villog. A gombbal beléphetünk az aktuális menüpontba, vagy rögzíthetjük a beállított értéket, a gombbal pedig kiléphetünk az aktuális menüpontból, vagy az egész menüből A műszer Be/Ki kapcsolása Nyomja meg az ON/OFF feliratú piros színű gombot. Ekkor felgyullad a kijelző háttérvilágítása, és a felső sorban vonulva megjelenik az ART-2009-NiCr(K) vagy az ART-2009-PtRh(S) vagy az ART-2009-PtRh(B) felirat, az alkalmazott hőelem típusától függően. Az alsó sorban a műszer egyedi azonosítója, pl. ** C ** látható. Néhány másodperc elteltével ezek a feliratok eltűnnek, és a felső sorban a kemence zónák szerinti átlag hőfoka, az alsó sorban pedig a dátum-pontos idő látható. Ettől kezdve a műszer üzemkész állapotban van, de még nem csinál semmit. Ha most újra megnyomja az ON/OFF gombot, a műszer kikapcsol. Ekkor a háttérvilágítás elsötétül, a kijelzőn a Műszer kikapcsolva felirat jelenik meg A kijelzési formátum beállítása Amennyiben nem a zónák átlag hőfokát, hanem a zónák egyedi hőfokát szeretné látni, úgy nyomja meg a gombot. Ekkor a kijelzőn külön-külön megjelenik a zónák pillanatnyi hőfoka. Ilyenkor a dátum-pontos idő nem látható. Ugyan ezzel a gombbal bár mikor visszatérhet az átlag hőfok kijelzésre Hőkezelési hőfokok szakaszonkénti beállítása A műszerbe maximum 9 különböző hőkezelési hőfokot tud beállítani. Ha a soron következő szakasz hőfoka magasabb, mint az előzőé, akkor fűtési, ha alacsonyabb, akkor hűtési szakasz lesz előírva. A hőfok beállítása a következő képen történik: - Nyomja meg a MENU feliratú gombot. Ekkor a Hőkezelési hőfok beállítás szöveg jelenik meg. - A gomb megnyomásával lépjen be a menüpontba. Most az alsó sor jobb sarkában annak a szakasznak a sorszáma villog, amelyiknek a hőfokát állítani kívánja, a baloldalon pedig a szakasz hőfoka látható. A, gombokkal válassza ki azt a szakaszt, amelyiknek a hőfokát állítani szeretnénk és a gombbal nyugtázza. - Ekkor a hőfok értéke felett villog a kurzor, a, gombokkal állítsa be a kívánt hőfokot, és a gomb megnyomásával rögzítse a beállított értéket. Ezzel beállította a kijelölt szakasz hőfokát, és a kijelzőn a Fűtési sebesség beállítás menüpont jelent meg. Most vagy továbblép a gombbal, vagy a piros gombbal kilép az egész menürendszerből. -6-

9 FONTOS! Ön ugyan beprogramozhat akár 9 szakaszt is, de valószínűleg nem akar ennyit. Az utolsó, már nem kívánt szakasz kijelölése - ahol a program véget ér - úgy történik, hogy ennek a szakasznak a Hőkezelési hőfok értékét 0 - ra állítja. Ez a kijelzőn ---- C formában fog megjelenni. Például, ha csak egy fűtési szakaszt kíván használni, akkor a 2. szakasz Hőkezelési hőfok étékét 0 - ra kell állítani! Fűtési sebességek szakaszonkénti beállítása A fűtési sebesség számszerű értéke azt jelenti, hogy a kemence hőmérséklete óránként hány C - al növekszik, vagy csökken. Például 60 C/óra fűtési sebesség esetén a kemence hőmérséklete óránként 60 C - al emelkedik, vagy hűtési szakaszban ennyivel csökken. A beállítás az alábbiak szerint történik: - A menüben keresse meg a Fűtési sebesség beállítás menüpontot, és nyomja meg a gombot. Ekkor a kurzor a beállítandó szakasz sorszáma fölött villog, a, gombokkal állítsa be a kívánt szakasz számát, és nyomja meg a gombot. - A kurzor átugrik a fűtési sebesség értéke fölé, a, gombokkal állítsa be a fűtési sebesség értékét, és a gombbal rögzítse. Ezzel beállította a kijelölt szakasz fűtési sebességét, és a kijelzőn a Hőntartási idő beállítás menüpont jelet meg. Most vagy továbblép a gombbal, vagy a piros gombbal kilép az egész menürendszerből Hőntartási idők szakaszonkénti beállítása Valamennyi fűtési/hűtési szakasz után következi egy hőntartási szakasz. A hőntartási szakasz hőntartási ideje 0 - tól 99 óra 59 percig állítható. A 0 értelemszerűleg azt jelenti, hogy az adott szakaszban nincs hőntartás. A beállítás az alábbiak szerint történik: - A Menüben keresse meg a Hőntartási idő beállítás menüpontot, és nyomja meg a gombot. Ekkor a kurzor a beállítandó szakasz sorszáma fölött villog, a, gombokkal állítsa be a kívánt szakasz számát, és nyomja meg a gombot. - A kurzor átugrik a hőntartási idő értéke fölé, a,,, gombokkal állítsa be a hőntartási idő értékét Óra : Perc - ben, és a gombbal rögzítse. Ezzel beállította a kijelölt szakasz hőntartási idejét és a kijelzőn ismét a Hőkezelési hőfok beállítás menüpont jelent meg. Ha a gombbal tovább lép, folytathatja a fentiek alapján a következő szakasz beállítását. A piros gombbal kiléphet az egész menürendszerből A hőkezelési program indításmódjának beállítása A hőkezelési program a zöld START feliratú gomb megnyomásával indul. Ebben a menüpontban beállíthatja, hogy a program a gombnyomásra azonnal elinduljon (Normál mód), vagy egy előre beállított dátum-időpontban induljon (Programozott mód). A beállítás az alábbiak szerint történik: - A Menüben keresse meg a Indításmód beállítás menüpontot, és nyomja meg a gombot. - A, gombokkal beállíthatja, hogy Normál vagy Programozott módon történjen az indítás. -7-

10 3. 7. Segédáramköri kapcsoló relék beállítása Az ART-2009 típusú műszer az alapfunkciója - a hőfokszabályozás - mellett képes több kiegészítő berendezés vezérlésére is. A műszer 6 db. relét tartalmaz. Ebből - attól függően, hogy hány zónás a kemence - a Relé- 1, vagy Relé-2, vagy Relé-3 a hőfokszabályozást végzi, a többi relé szabadon felhasználható egyéb célra. Például, ha csak 2 zónás a kemence, akkor a Relé-3, Relé-4, Relé-5, Relé-6 áll rendelkezésre. Ilyen kiegészítő feladat lehet például a kemence energia ellátását biztosító 3 fázisú betáp vezetékek csillag / delta átkapcsolása, egy technológiai fázistól függő oxidáló vagy redukáló gáz bevezetésének vezérlése, egy hőfoktartománytól függő forszírozott hűtést biztosító ventilátor be/ki kapcsolása, stb. A segédáramköri kapcsoló relék kétféle képen vezérelhetők A segédáramkörök hőfoktartomány szerinti vezérlése Ebben az üzemmódban beállíthatja, hogy a segédáramkört vezérlő relé akkor legyen bekapcsolva, ha a kemence hőfoka egy, az Ön által meghatározott hőmérséklet tartományon belül van. Ennek a hőfoktartománynak a beállítása az alábbiak szerint történik: A menüben keresse meg a Segédrelé beállítás menüpontot, és a gombbal lépjen be. A kijelzőn 3 zónás kemence esetén Segédrelé beállítás R4 jelenik meg. De, ha például csak 1 zónás a kemence, akkor nem R4, hanem R2 látható, hiszen ekkor R2...R6 is szabadon programozató segéd relé feladatot lát el. A kurzor a relé sorszáma fölött villog, tehát válassza ki, hogy melyik segédrelét kívánja programozni, és nyomja meg a gombot. A kijelzőn a Hőfoktartomány szerint R4 jelenik meg, és a kurzor a H betű felett villog. Itt a, gombokkal választhat, hogy Hőfoktartomány, vagy Programszakasz szerint kívánja-e programozni az adott relét. Hőfoktartomány esetén nyomja meg a gombot. A kijelzőn a Hőfoktartomány Be: C kérdésre válaszolva, a, gombokkal állítsa be azt a hőfok értéket, ahol a segédáramkört be kívánja kapcsolni, és nyomja meg a gombot. A kijelzőn a Hőfoktartomány Ki: C kérdésre válaszolva, a, gombokkal állítsa be azt a hőfok értéket, ahol a segédáramkört ki kívánja kapcsolni, és nyomja meg a gombot. Ezzel beállította az adott reléhez tartozó hőfoktartományt. FONTOS! Ha a Bekapcsolási hőfok alacsonyabb, mint a Kikapcsolási hőfok, akkor a segédrelé csak a Fűtési-Hőntartási szakaszok adott hőfoktartományában lesz bekapcsolva, Hűtési-Hőntartási szakaszok alatt nem. Ha viszont a Bekapcsolási hőfok magasabb, mint a Kikapcsolási hőfok, akkor a segédrelé csak a Hűtési-Hőntartási szakaszok adott hőfoktartományában lesz bekapcsolva, Fűtési-Hőntartási szakaszok alatt nem. -8-

11 A segédáramkörök programszakaszok szerinti vezérlése A segédáramkör vezérlésének egy másik módja, amikor hőfoktól függetlenül meghatározhatja, hogy a segédrelé a program mely szakaszaiban legyen bekapcsolva, melyekben nem. Ennek beállítása az alábbiak szerint történik: A menüben keresse meg a Segédrelé beállítás menüpontot, és a gombbal lépjen be. A kijelzőn 3 zónás kemence esetén Segédrelé beállítás R4 jelenik meg. De, ha például csak 1 zónás a kemence, akkor nem R4, hanem R2 látható, hiszen ekkor R2...R6 is szabadon programozató segédrelé feladatot lát el. A kurzor a relé sorszáma fölött villog, tehát válassza ki, hogy melyik segédrelét kívánja programozni, és nyomja meg a gombot. A kijelzőn a Hőfoktartomány szerint R4 látható, és a kurzor a H betű felett villog. Itt a, gombokkal választhat, hogy Hőfoktartomány, vagy Programszakasz szerint kívánja-e programozni az adott relét. Programszakasz esetén nyomja meg a gombot. Most a kijelzőn a Késleltetés szak Relé: Ki/Be látható. A, gombokkal beállíthatja, hogy Programozott indítás esetén (amikor a hőkezelés egy előre meghatározott dátumidőpontban indul) a program elindulásáig a segédrelé Ki vagy Be legyen kapcsolva. A gomb megnyomásával lépjen tovább. Ekkor a Fűtés szakasz Relé: Ki/Be [1] Rx látható, a kurzor a szakasz sorszáma fölött villog. A, gombokkal válassza ki a szakasz sorszámát, majd a gomb megnyomása után a, gombokkal beállíthatja, hogy ebben a szakaszban a segédrelé Ki vagy Be legyen kapcsolva. A gomb megnyomásával lépjen tovább. Ekkor a Hőntartás szak. Relé: Ki/Be [1] Rx látható, a kurzor a szakasz sorszáma fölött villog. A, gombokkal válassza ki a szakasz sorszámát, majd a gomb megnyomása után a, gombokkal beállíthatja, hogy ebben a szakaszban a segédrelé Ki vagy Be legyen kapcsolva. A gomb megnyomásával lépjen tovább. Ha a program tartalmaz további Fűtési-Hőntartási szakaszokat, akkor a következő sorszámú fűtési, majd hőntartási szakasz beállítása történik, a fentiek szerint. Miután az utolsó szakaszt is beállította, az utolsó kérdés: Program végén Relé: Ki/Be [1] Rx látható. Miután a hőkezelési program véget ért (az utolsó hőntartási idő is lejárt), lehetőség van a segédrelé állapotát meghatározni addig, amíg kézi nyugtázás (bármelyik gomb megnyomása) nem történik (pl. hűtő ventilátor bekapcsolása). Megjegyzés: Rx az éppen aktuális segédrelé számát jelöli. -9-

12 3. 8. Dátum, pontos idő beállítása A műszer tartalmaz egy naptáras órát is, melynek beállítása az alábbiak szerint történik: - A Menüben keresse meg a Dátum-pontos idő beállítás menüpontot, és nyomja meg a gombot. Ekkor a kurzor az évszámra ugrik. A,,, gombokkal állítsa be a dátumot és a pontos időt, majd rögzítse a gombbal Jelszó használata Ha azt szeretné, hogy illetéktelen személy ne tudja megváltoztatni a műszerbe már beprogramozott értékeket, jelszóval védheti a beállításokat. A jelszó egy 0 és 2000 közötti szám. A 0 érték esetén nincs jelszó. Ez a kijelzőn ---- alakban jelenik meg. Használata az alábbiak szerint történik: Jelszavas védelem bekapcsolása - Ha eddig nem volt jelszó beállítva, akkor a menüben keresse meg a Jelszó módosítása menüpontot, és a gombbal lépjen be. A kijelző alsó sorában ---- látható. -, gombokkal állítson be egy 0-tól különböző számot, és rögzítse a gombbal. Jegyezze meg a beállított számot, mert a továbbiakban csak ennek ismeretében lehet változtatni a hőfokszabályozó beállításain! - A piros gombbal lépjen ki a menüből. Ha most újra belép a menübe, minden menüpont alatt a beállítás helyett kijelzés látható. A menü rendszer továbbra is működik, de most már csak kijelzi az értékeket, módosítani nem lehet azokat. Ha ezen túl módosítani kíván a beállításokon, az alábbiak szerint kell eljárni: Beállított értékek módosítása jelszavas védelem alatt - Lépjen be a menübe, keresse meg a Jelszó beírása menüpontot, és nyomja meg a gombot. -, gombokkal állítsa be a jelszó számot, és a gombbal rögzítse. - Ha helyes számot írt be, a kijelzőn a Jelszó megfelelő felirat jelenik meg. Ellenkező esetben a Jelszó nem megfelelő látható. - A menüpontok között navigálva végezze el a szükséges módosításokat, és lépjen ki a menürendszerből. Ettől kezdve megint tiltva vannak a beállítások Jelszavas védelem kikapcsolása - Lépjen be a menübe, keresse meg a Jelszó beírása menüpontot, és nyomja meg a gombot -, gombokkal állítsa be a jelszó számot, és a gombbal rögzítse. - Ha helyes számot írt be, a kijelzőn a Jelszó megfelelő felirat jelenik meg. - Ekkor megjelenik a Jelszó módosítása felirat. - gombbal lépjen be, és a, gombokkal állítson be 0-át. (ez ---- alakban fog megjelenni), és a gombbal rögzítse. - A gombbal lépjen ki a menüből. Ezzel kikapcsolta a jelszavas védelmet, a továbbiakban bárki szabadon módosíthatja a beállított értékeket. -10-

13 A teljes hőkezelési program tárolása a háttér memóriában A műszer háttér memóriájában 9 darab teljes hőkezelési program tárolható valamennyi beállításával, illetve onnan előhívható. Ez e funkció csak a hőkezelés megkezdése ( STRAT gomb megnyomása) előtt érhető el Programbetöltés a háttér memóriából - A Menüben keresse meg a Program betöltés menüpontot, és nyomja meg a gombot. - Ekkor az 1. tárhelyről látható, a kurzor az 1-es fölött villog. - A, gombokkal válasszon ki egy tárolóhelyet között, és rögzítse a gombbal. Ettől kezdve az újonnan betöltött program lesz érvényben Programtárolás a háttér memóriában - A Menüben keresse meg a Program tárolás menüpontot, és nyomja meg a gombot. - Ekkor az 1. tárhelyre látható, a kurzor az 1-es fölött villog. - A, gombokkal válasszon ki egy tárolóhelyet között, és rögzítse a gombbal. Ezzel elmentette az éppen aktuális programot. 4. A hőkezelési program használata A hőkezelési program indítása - Kapcsolja be a műszert, az ON/OFF gombbal, és várja meg a bejelentkező szöveg végét Indítás önállóan működő kemence esetén Ha az Alapbeállítások / Készülék üzemmód / Önállóan működő üzemmód van beprogramozva, az alábbiak szerint kell eljárni Normál indítás - Nyomja meg a zöld színű START gombot. Normál indításmód esetén a hőkezelési program azonnal elindul Programozott indítás - Nyomja meg a zöld színű START gombot. Programozott indításmód esetén, a kijelző felső sorában az Indítási idő:, az alsó sorban pedig az éppen aktuális Dátum-pontos idő jelenik meg. A,,, gombokkal állítsa be azt a dátumot - időpontot, amikor a hőkezelési programot el szeretné kezdeni, és rögzítse a gombbal. A grafikus kijelzőn az Indítás késleltetés LED villogni kezd, jelezve, hogy elindult a program, de a tényleges fűtés csak a beállított időpontban fog elkezdődni. -11-

14 Indítás láncban működő kemencék esetén Ha az Alapbeállítások / Készülék üzemmód / Láncban működő üzemmód van beprogramozva, akkor lehetőség nyílik több kemence automatikus indítására, a kemencék kézi indításának sorrendjében. Az először elindított kemence azonnal megkezdi a fűtési programját, a sorban utánuk következők pedig várják, hogy az előttük levő műszertől utasítást kapjanak a fűtés megkezdésére. Egy közös fizikai érpárral kialakított műszer hálózat több (max. 8) egymástól függetlenül működő csoportra bontható. Sorrendi indításnál tehát a műszer először megkérdezi, hogy melyik csoportba kívánja besorolni. A 0. csoport azt jelenti, hogy egyik csoportba sem tartozik, tehát ez a műszer önállóan fog működni, a pontban leírtak szerint Normál indítás - Nyomja meg a zöld színű START gombot. - Ekkor a kijelző felső sorában a Sorrendi indítás, az alsó sorban pedig 1. csoportban látható. A, gombokkal jelöljön ki egy csoportot, és nyomja meg a gombot. Ekkor az alsó sorban például a 2/0. kemence felirat jelenik meg. Ez azt jelenti, hogy ez a műszer a 2-es csoportba van besorolva, és a sorban a 0. helyen áll, tehát nem várakozik, hanem elkezdte a saját fűtési programját. Ha például a 2/5. kemence látható, akkor ez a műszer a 2-es csoportba van besorolva, és a sorban az 5. helyen áll, tehát előtte még 5 kemencének be kell fejeznie a fűtési programját, csak utána fog elindulni Programozott indítás Programozott (előre meghatározott időpontban) indításnak láncban működő kemencék esetén csak az első műszernél van értelme, hiszen az utána következők indulását az előző befejezése határozza meg. Ennek menete a pontban leírtak szerint történik, majd a szerint be kell sorolni a műszert valamelyik csoportba Indítás külső vezérlő által felügyelt kemencék esetén - Nyomja meg a zöld színű START gombot. Ebben az üzemmódban a műszer viselkedése erősen függ a vezérlő számítógép aktuális programjától A hőkezelési program leállítása Az éppen futó hőkezelési program bármikor befejezhető, a piros STOP feliratú gomb megnyomásával. Ilyenkor megjelenik a kijelzőn a Program vége? kérdés. A gomb megnyomásával tényleg befejezheti a programot, bármelyik más nyomógomb megnyomására folytatódik a program Grafikus kijelző LED-ek Miután elindult a hőkezelési program, a kijelző felső sorában a kemence hőfoka, az alsó sor jobb oldalán az éppen aktuális szakasz sorszáma, bal oldalán pedig az az idő látható óra : perc - ben, amennyi az aktuális szakasz befejezéséig még hátra van. Ha valamelyik Fűtési/Hűtési szakasz fűtési sebessége nem programozott, akkor ebben a szakaszban az idő kijelzés helyén --:-- látható. -12-

15 Az LCD kijelző alatt található grafikus megjelenítőn nyomon követhető, hogy éppen milyen szakaszban tart a program. Fűtési szakasz Fűtés utáni hőntartási szakasz Indítás késleltetés Hűtési szakasz Áramszünet jelző Hűtés utáni hőntartási szakasz Az éppen aktuális szakaszt villogó LED jelzi Hőkezelés alatt a pillanatnyi ez kéne lenni hőfokszint megtekintése Egy adott fűtési sebesség mellett, a hőkezelés során minden időpillanathoz tartozik egy olyan hőfokérték, ahol a kemencének lennie kéne. Ha erre a hőfokértékre vagyunk kíváncsiak, nyomjuk meg a gombot, és pár másodpercig láthatóvá válik ez az érték A hőkezelés alatt elfogyasztott energiamennyiség megtekintése A kemence teljesítményének ismeretében (lásd 14. oldal, 5.7. fejezet) a műszer kiszámítja, és kijelzi a kemence START - tól számított áramfogyasztását kw-órában. Ennek megtekintéséhez nyomja meg a gombot. 5. A hőfokszabályozó műszer alapbeállításai Az itt leírt beállításokat csak a telepítéskor kell elvégezni, és ajánlott, hogy ezt szakember végezze. Ezek a beállítások az aktuális hőkezelési programoktól függetlenül érvényesek, és a rendszer működését alapvetően meghatározzák Belépés az Alapbeállítások menücsoportba - Kapcsolja be a műszert a piros ON/OFF gombbal, és amíg a felső sorban vonul a szöveg, addig tartsa nyomva együtt! a és nyomógombokat. - Miután megjelent az Alapbeállítások felirat, engedje el a gombokat. - Ekkor megjelenik a Hőelem típus beállítás menüpont. Ettől kezdve a, gombokkal navigálhat a menüpontok között, a gombbal beléphet valamelyik menüpontba, vagy a piros gombbal kiléphet az egész menürendszerből A műszerhez csatlakoztatott hőelem típusának beállítása - Válassza ki a Hőelem típus beállítás menüpontot, és nyomja meg a gombot. - A, gombokkal válassza ki a kemencébe épített hőelem típusát, és rögzítse a gombbal Zónák számának beállítása Az Art-2009-es műszer alkalmas hőtechnikailag több (max. 3) zónára bontott kemencék aktív szabályozására, az egyenletes belső hőfokszint elérésének érdekében. Itt beállíthatja, hogy -13-

16 erősáramú szempontból hány zónára van bontva a kemence. Minden zónához tartozik egy hőelem ami az adott zóna hőfokát méri, és egy kimeneti relé, ami a hozzátartozó fűtőkört vezérli. - Válassza ki a Zónák száma beállítás menüpontot, és nyomja meg a gombot. - Állítsa be a zónák számát, és nyomja meg a gombot A hőkezelés során alkalmazható maximális hőfok beállítása - Válassza ki a Maximális hőfok beállítás menüpontot, és nyomja meg a gombot. - A, gombokkal állítsa be azt a hőfokot, ami a hőkezelések során maximálisan előfordulhat, és rögzítse a gombbal. Ezzel limitálta a felhasználó által beállítható maximális hőfokot Termikus állandó beállítása A Termikus állandó egy olyan szám, amely meghatározza, hogy egy adott szakaszra beállított hőkezelési hőfok előtt mennyivel kezdje a program visszafogni a fűtést. Gondoljuk csak meg, hogy ha például 500 C - ra kívánunk felfűteni, és 500 C - on kapcsoljuk ki a fűtést, akkor a kemence a tehetetlenségénél fogva legalább 550 C - ig túl fog lendülni. Ennek a problémának az intelligens kezelésére állítsa be a Termikus állandót egy optimális értékre. Ez az érték között állítható. Ha 0 - át állítunk, a fűtés csak a beállított értéken fog kikapcsolni, óriási túllövés lesz. 20-as értéknél túl finoman közelít a beállított hőfokra, nem lesz ugyan túllövés, de nem győzzük kivárni. Az optimális érték néhány égetés után kísérleti úton meghatározható, ez erősen függ a kemence mechanikai konstrukciójától. Általában az 5 és 10 közötti érték a megfelelő. Ennek beállítása tehát a következő: - Válassza ki a Termikus állandó beállítás menüpontot, és nyomja meg a gombot. - A, gombokkal állítsa be a Termikus állandó értékét, és rögzítse a gombbal A kemence szabályozási módjának beállítása A műszer a kemencét kétféle módon képes szabályozni; Normál vagy Intenzív módon. - Válassza ki a Szabályozási mód beállítás menüpontot, és nyomja meg a gombot. - A, gombokkal állítsa be a kívánt üzemmódot, és rögzítse a gombbal Normál szabályozás Normál szabályozásnál felfűtési szakaszban, programozott fűtési sebességnél, az előírt görbét a program kevésbé pontosan követi, viszont a mágneskapcsoló lényegesen kevesebbet kapcsol, mint Intenzív szabályozás esetén, így a mágneskapcsoló élettartama hosszabb lesz. Ez főleg nagy teljesítményű kemencéknél fontos Intenzív szabályozás Intenzív szabályozásnál a fentiek ellenkezője igaz, tehát finom szabályozás érhető el, viszont a mágneskapcsolót sokkal jobban igénybe veszi A kemence teljesítményének beállítása Ahhoz, hogy a műszer ki tudja számolni, hogy egy hőkezelési ciklus alatt mennyi energiát fogyasztott, tudnia kell a kemence teljesítményét. Ezt meg kell adni, 0.1 kw pontossággal, (például: 13.7 kw). A zónák teljesítménye különböző lehet, ezért zónánként kell beállítani a teljesítmény értékét. -14-

17 - Válassza ki a Teljesítmény beállítás menüpontot, és nyomja meg a gombot. - Először az 1-es zóna, majd a zónák számától függően a többi zóna teljesítményét is állítsa be a, gombok segítségével. Értelem szerűen minden beállított értéket a gombbal rögzíteni kell Készülék üzemmód beállítása - Válassza ki a Készülék üzemmód beállítás menüpontot, és nyomja meg a gombot. A 3 féle üzemmód beállítására van lehetőség Önállóan működő Ha ezt választja, a műszer csak a saját programját hajtja végre. Még ha vezetékes összeköttetés ki is van építve a többi műszerrel, azokkal semmilyen kapcsolatot nem tart Láncban működő Ebben az üzemmódban lehetőség van több műszer összekapcsolására vezetékes összeköttetés révén. (lásd 2.1-es ábra) Ilyenkor a műszerek a kézi indítás sorrendjében hajtják végre a fűtési programjukat, kivárva, hogy a sorban előttük álló műszertől parancsok kapjanak a fűtés megkezdésére PC vezérelt Ebben az üzemmódban a műszerek a saját programjukat hajtják ugyan végre, de egy - a hálózatba kötött - számítógép szigorú felügyelete alatt állnak. A számítógép lekérdezheti, akár módosíthatja a beállított érékeket, felülbírálhatja, de át is veheti a relék vezérlését. Minden műszernek különböző Készülékcím -et kell beállítani, hogy a számítógép különkülön be tudja azonosítani őket. Az adatátvitel ModBus protokoll szerint történik. (Mode: ASCII, Baud rate = 9600 bit/sec, 8 data bits, 1 Stop bit, No parity) A műszer paramétereihez a Holdig Register-eken keresztül lehet hozzáférni, melyek a Függelék -ben megtalálhatók Készülékcím beállítása A hálózatban lévő valamennyi műszernek különböző egyedi azonosítóval kell rendelkeznie, hogy a számítógép külön-külön fel tudja venni velük a kapcsolatot. Erre szolgál a készülékcím. - Válassza ki a Készülékcím beállítás menüpontot, és nyomja meg a gombot. - 0 és 255 között állítson be egy címet, majd nyomja meg a gombot Sorrendi indítás esetén az indítási hőfok beállítása Ha a Készülék üzemmód Láncban működő, beállítható egy hőfok érték, amit, ha elér a kemence hőfoka, már a program befejezése előtt utasítja az indítási sorban következő műszert a fűtési programjának megkezdésére. FONTOS! Ha az így elindított kemence segédreléi közül valamelyik Csillag/Delta átkapcsolásra van programozva (lásd pont), akkor ennek a relének a működését mindaddig letiltja, amíg a fűtési program be nem fejeződik. Ha ez megtörtént, a továbbiakban ez a relé is a műszer saját programja szerint működik. -15-

18 - Válassza ki az Indítási hőfok beállítás menüpontot, és nyomja meg a gombot. - Állítsa be a kívánt hőfokot, és nyomja meg a gombot Csillag/Delta átkapcsolást végző relé sorszámának beállítása A kemencébe bevitt teljesítmény csökkentésének egy lehetséges módja, a 3 fázisú betáp vezetékék deltá-ból csillag-ba történő átkapcsolása. A rendelkezésre álló segédrelék közül akár melyik kijelölhető erre a célra. Ennek csak az pontban leírt sorrendi indításkor van szerepe. - Válassza ki a Csill/Delta relé beállítás menüpontot, és nyomja meg a gombot. - Válasszon ki egy segédrelét, vagy válassza azt, hogy nincs Kényszerített hőntartásba lépés idejének beállítása Minden fűtési szakasz után következik egy hőntartás. Hőntartási szakaszba akkor lép a program, ha elérte a beállított hőfokot. Előfordulhat azonban, hogy valami oknál fogva (pl. kevés a teljesítmény) a kemence hosszú időn át sem képes elérni ezt a hőfokot. Itt megadható egy idő intervallum (Óra:Perc-ben), hogy ha a kemence hőfoka a beállított érték 95%-át átlépve ennyi idő alatt sem megy hőntartásba, akkor ez mindenképpen történjen meg. - Válassza ki a Hőntartásbaléps menüpontot, és nyomja meg a gombot. - Állítsa be a kívánt idő intervallumot és nyomja meg a gombot. Ha 00:00 értéket ad meg, akkor ez a funkció tiltva lesz Több zónás üzemmódba lépés hőfokhatárának beállítása Ha több zónás kemencét használ, az alacsony hőfoktartományban nincs igazán jelentősége, a zónák pontos együttfutásának. Ezzel a felfűtési idő jelentősen felgyorsítható, de számolni kell a zónák hőfok kiegyenletítettlenségével. Ebben a menüpontban megadhatja azt a hőfokot, ameddig a kemence úgy viselkedik, mintha egy zónás lenne (tehát a zónákat az átlaghőfok szerint együtt vezérli.) A hőfokatár felett elkezdődik a zónák hőfok kiegyenlítése. - Válassza ki a Egyzónás határ menüpontot, és nyomja meg a gombot. - Állítsa be a kívánt hőfokot, és nyomja meg a gombot. Ha 0 értéket állít be, ez a funkció ki van kapcsolva Üzemóra számláló kiolvasása Az üzemóra számláló, a hőkezelés alatt eltöltött időket (a START - tól a program végéig eltelt idő) összegzi. Ezt, - akár csak az autók kilométer számlálóját - csak kiolvasni lehet, törölni nem. A kiolvasás a következő: - Válassza ki az Üzemóra számláló kiolvasás menüpontot, és nyomja meg a gombot. - A kijelzőn megjelenik a műszer üzembe helyezése óta eltelt üzemóraszám. - Bármelyik gomb megnyomásával kiléphet Program verzió kiolvasása Ebben a menüpontban a műszerben lévő mikroprocesszor programjának verziószáma olvasható ki, a felhasználó számára ez csupán tájékoztató jellegű. -16-

19 6. Függelék ModBus Holding regiszterek Function 03: olvasás, Function 06: írás 40001: 1. zóna hőfoka 40002: 2. zóna hőfoka 40003: 3. zóna hőfoka 40004: Hidegpont hőfoka 40005: Átlag hőfok 40006: 1 es szakasz beállított hőfoka 40007: 2 es szakasz beállított hőfoka 40008: 3 as szakasz beállított hőfoka 40009: 4 es szakasz beállított hőfoka 40010: 5 ös szakasz beállított hőfoka 40011: 6 os szakasz beállított hőfoka 40012: 7 es szakasz beállított hőfoka 40013: 8 as szakasz beállított hőfoka 40014: 9 es szakasz beállított hőfoka 40015: 1 es szakasz beállított fűtési sebessége 40016: 2 es szakasz beállított fűtési sebessége 40017: 3 as szakasz beállított fűtési sebessége 40018: 4 es szakasz beállított fűtési sebessége 40019: 5 ös szakasz beállított fűtési sebessége 40020: 6 os szakasz beállított fűtési sebessége 40021: 7 es szakasz beállított fűtési sebessége 40022: 8 as szakasz beállított fűtési sebessége 40023: 9 es szakasz beállított fűtési sebessége 40024: 1 es szakasz beállított hőntartási ideje (percben) 40025: 2 es szakasz beállított hőntartási ideje (percben) 40026: 3 as szakasz beállított hőntartási ideje (percben) 40027: 4 es szakasz beállított hőntartási ideje (percben) 40028: 5 ös szakasz beállított hőntartási ideje (percben) 40029: 6 os szakasz beállított hőntartási ideje (percben) 40030: 7 es szakasz beállított hőntartási ideje (percben) 40031: 8 as szakasz beállított hőntartási ideje (percben) 40032: 9 es szakasz beállított hőntartási ideje (percben) 40033: 2 es segédrelé bekapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40034: 3 as segédrelé bekapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40035: 4 es segédrelé bekapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40036: 5 ös segédrelé bekapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40037: 6 os segédrelé bekapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40038: 2 es segédrelé kikapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40039: 3 as segédrelé kikapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40040: 4 es segédrelé kikapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40041: 5 ös segédrelé kikapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40042: 6 os segédrelé kikapcsolási hőfoka hőfoktartomány szerinti vezérlés esetén 40043: LO_Byte:Hőelem típus (0=NiCr, 1=PtRh Pt, 2=Platina "b") HI_Byte:Zónák száma 40044: Beállítható maximális hőfok -17-

20 40045: LO_Byte:Termikus állandó (0...20) HI_Byte:Szabályozási mód (0:"Normál" 1:"Intenzív") 40046: 1 es zóna teljesítménye (0.1 kw felbontásban Delta üzemmód esetén) 40047: 2 es zóna teljesítménye (0.1 kw felbontásban Delta üzemmód esetén) 40048: 3 as zóna teljesítménye (0.1 kw felbontásban Delta üzemmód esetén) 40049: A következő kemencét ezen a hőfokon kell deltában elindítani 40050: Kényszerített hőntartásba lépési idő percben (Ha az aktuális Fűtési/Hűtési szakaszban a beállított hőfok 95% ának átlépése után ennyi idő múlva sem éri el a beállított hőfokot, automatikusan átlép hőntartásba.) 40051: Üzemóra számláló 40052: LO_Byte:A műszer státusa 0:Ki van kapcsolva 1:Be van kapcsolva, de nincs elindítva fűtésprogram 2:Késleltetett indítás 3:Fűtési szakasz 4:Fűtés utáni hőntartás 5:Hűtési szakasz 6:Hűtés utáni hőntartás 7:Program vége, de még nincs kézzel nyugtázva HI_Byte:Az éppen aktuális programszakasz száma (0...9) 40053: LO_Byte:A relék státusa, bitenként értelmezve Bit0:1 es relé státusa (0:elengedve, 1:meghúzva) Bit1:2 es relé státusa (0:elengedve, 1:meghúzva) Bit2:3 as relé státusa (0:elengedve, 1:meghúzva) Bit3:4 es relé státusa (0:elengedve, 1:meghúzva) Bit4:5 ös relé státusa (0:elengedve, 1:meghúzva) Bit5:6 os relé státusa (0:elengedve, 1:meghúzva) HI_Byte:A relék ModBus vezérlésének engedélyezése/tiltása, bitenként értelmezve Bit0:1 es relé ModBus vezérlés (0:tiltva, 1:engedélyezve) Bit1:2 es relé ModBus vezérlés (0:tiltva, 1:engedélyezve) Bit2:3 as relé ModBus vezérlés (0:tiltva, 1:engedélyezve) Bit3:4 es relé ModBus vezérlés (0:tiltva, 1:engedélyezve) Bit4:5 ös relé ModBus vezérlés (0:tiltva, 1:engedélyezve) Bit5:6 os relé ModBus vezérlés (0:tiltva, 1:engedélyezve) 40054: LO_Byte:Másodperc HI_Byte:Perc 40055: LO_Byte:Óra HI_Byte:Nap 40056: LO_Byte:Hónap HI_Byte:Év 40057: Általános státus információk, bitenként értelmezve Bit0:Watchdog (0:hiba, 1:rendben) Bit1:Áramszünet jelző (0:nemvolt áramszünet, 1:áramszünet volt) -18-
