S160H Kompakt rakodó. Méretek. Copyright Bobcat Europe 06/04/2010 A3L A3L K I

Átírás

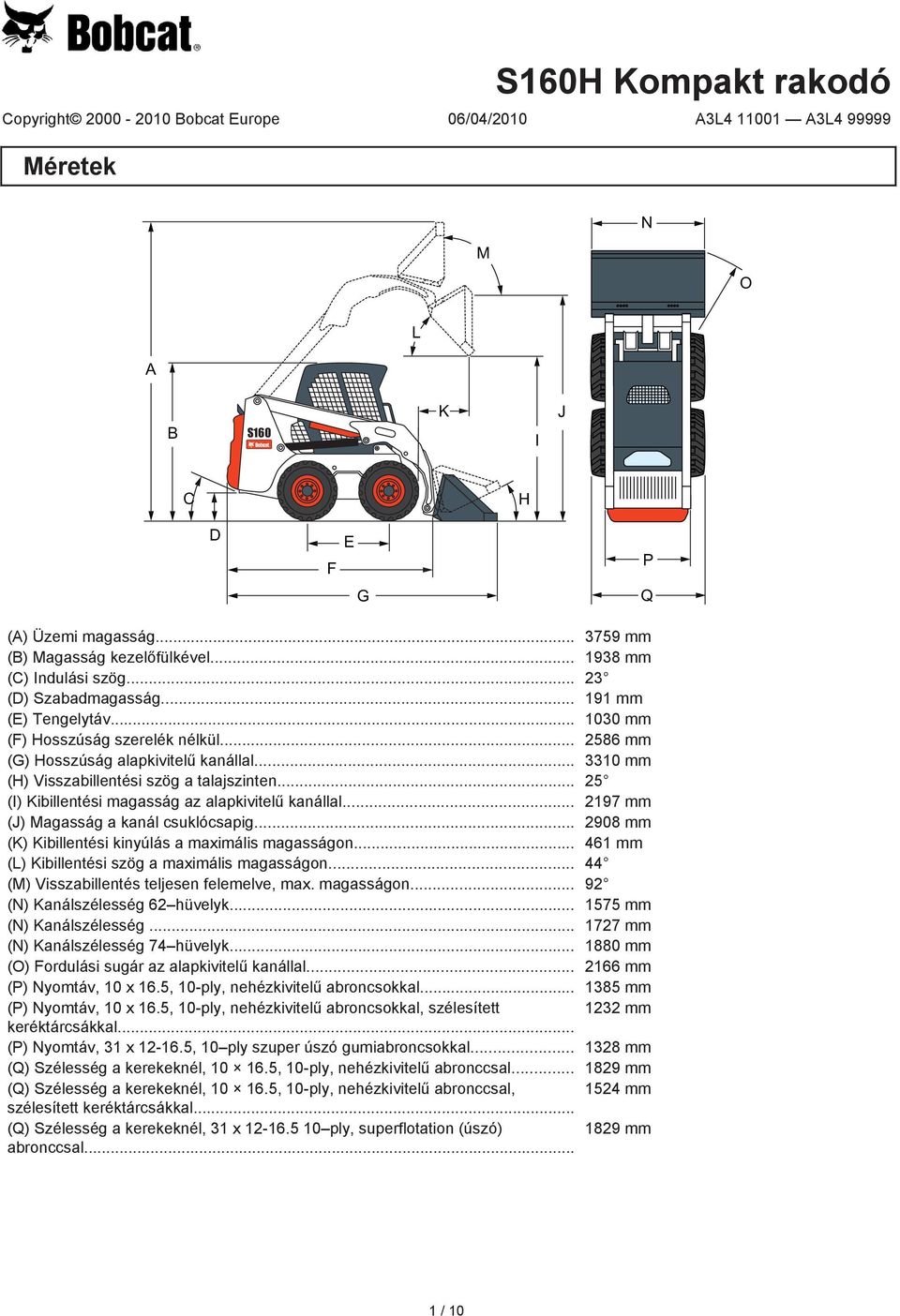

1 S160H Kompakt rakodó Copyright Bobcat Europe 06/04/2010 A3L A3L Méretek M N O A L B S160 K I J C H D F E G P Q (A) Üzemi magasság mm (B) Magasság kezelőfülkével mm (C) Indulási szög (D) Szabadmagasság mm (E) Tengelytáv mm (F) Hosszúság szerelék nélkül mm (G) Hosszúság alapkivitelű kanállal mm (H) Visszabillentési szög a talajszinten (I) Kibillentési magasság az alapkivitelű kanállal mm (J) Magasság a kanál csuklócsapig mm (K) Kibillentési kinyúlás a maximális magasságon mm (L) Kibillentési szög a maximális magasságon (M) Visszabillentés teljesen felemelve, max. magasságon (N) Kanálszélesség 62 hüvelyk mm (N) Kanálszélesség mm (N) Kanálszélesség 74 hüvelyk mm (O) Fordulási sugár az alapkivitelű kanállal mm (P) Nyomtáv, 10 x 16.5, 10-ply, nehézkivitelű abroncsokkal mm (P) Nyomtáv, 10 x 16.5, 10-ply, nehézkivitelű abroncsokkal, szélesített 1232 mm keréktárcsákkal... (P) Nyomtáv, 31 x , 10 ply szuper úszó gumiabroncsokkal mm (Q) Szélesség a kerekeknél, , 10-ply, nehézkivitelű abronccsal mm (Q) Szélesség a kerekeknél, , 10-ply, nehézkivitelű abronccsal, 1524 mm szélesített keréktárcsákkal... (Q) Szélesség a kerekeknél, 31 x ply, superflotation (úszó) 1829 mm abronccsal... 1 / 10

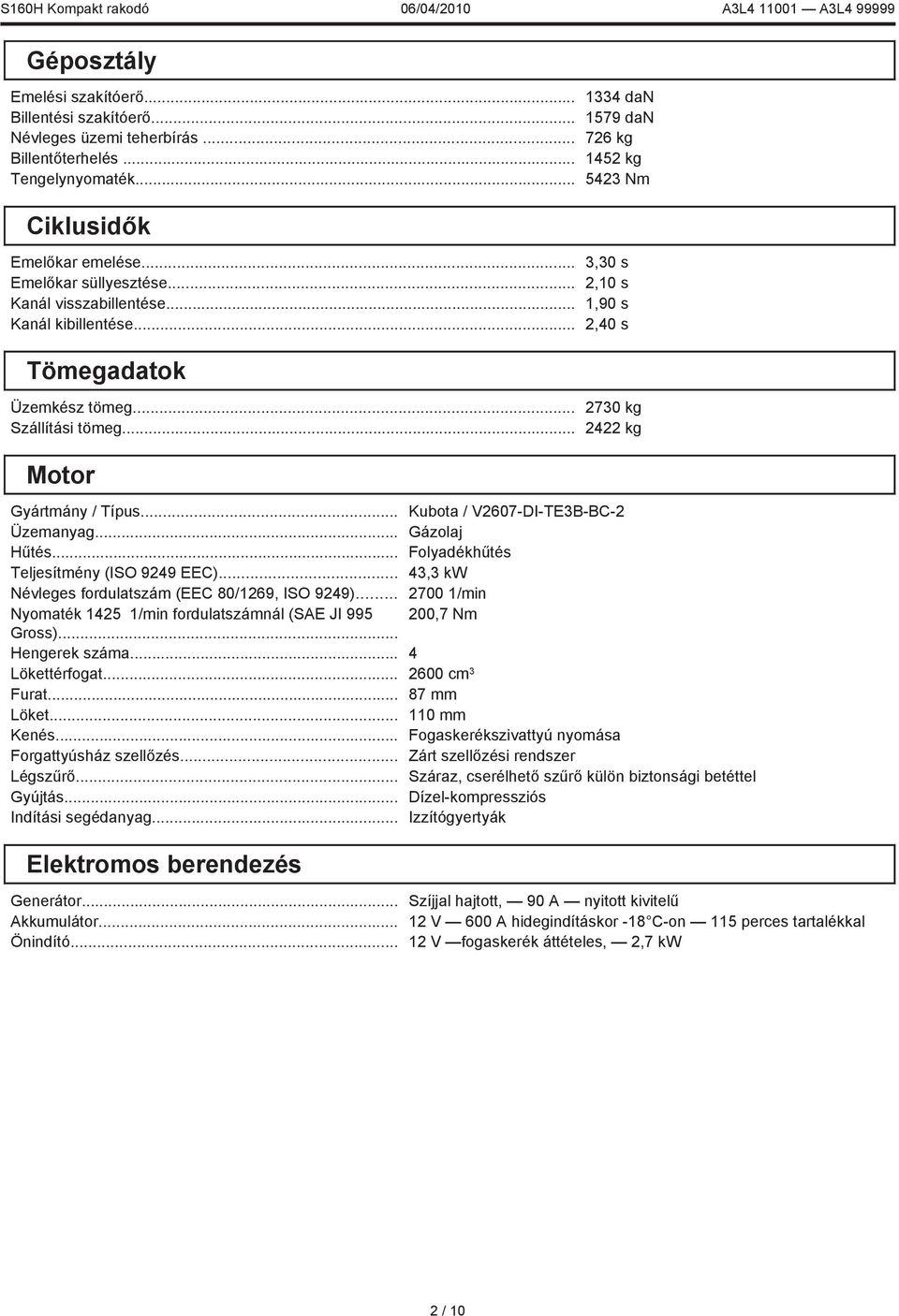

2 Géposztály Emelési szakítóerő... Billentési szakítóerő... Névleges üzemi teherbírás... Billentőterhelés... Tengelynyomaték dan 1579 dan 726 kg 1452 kg 5423 Nm Ciklusidők Emelőkar emelése... Emelőkar süllyesztése... Kanál visszabillentése... Kanál kibillentése... 3,30 s 2,10 s 1,90 s 2,40 s Tömegadatok Üzemkész tömeg... Szállítási tömeg kg 2422 kg Motor Gyártmány / Típus... Kubota / V2607-DI-TE3B-BC-2 Üzemanyag... Gázolaj Hűtés... Folyadékhűtés Teljesítmény (ISO 9249 EEC)... 43,3 kw Névleges fordulatszám (EEC 80/1269, ISO 9249) /min Nyomaték /min fordulatszámnál (SAE JI ,7 Nm Gross)... Hengerek száma... 4 Lökettérfogat cm 3 Furat mm Löket mm Kenés... Fogaskerékszivattyú nyomása Forgattyúsház szellőzés... Zárt szellőzési rendszer Légszűrő... Száraz, cserélhető szűrő külön biztonsági betéttel Gyújtás... Dízel-kompressziós Indítási segédanyag... Izzítógyertyák Elektromos berendezés Generátor... Akkumulátor... Önindító... Szíjjal hajtott, 90 A nyitott kivitelű 12 V 600 A hidegindításkor -18 C-on 115 perces tartalékkal 12 V fogaskerék áttételes, 2,7 kw 2 / 10

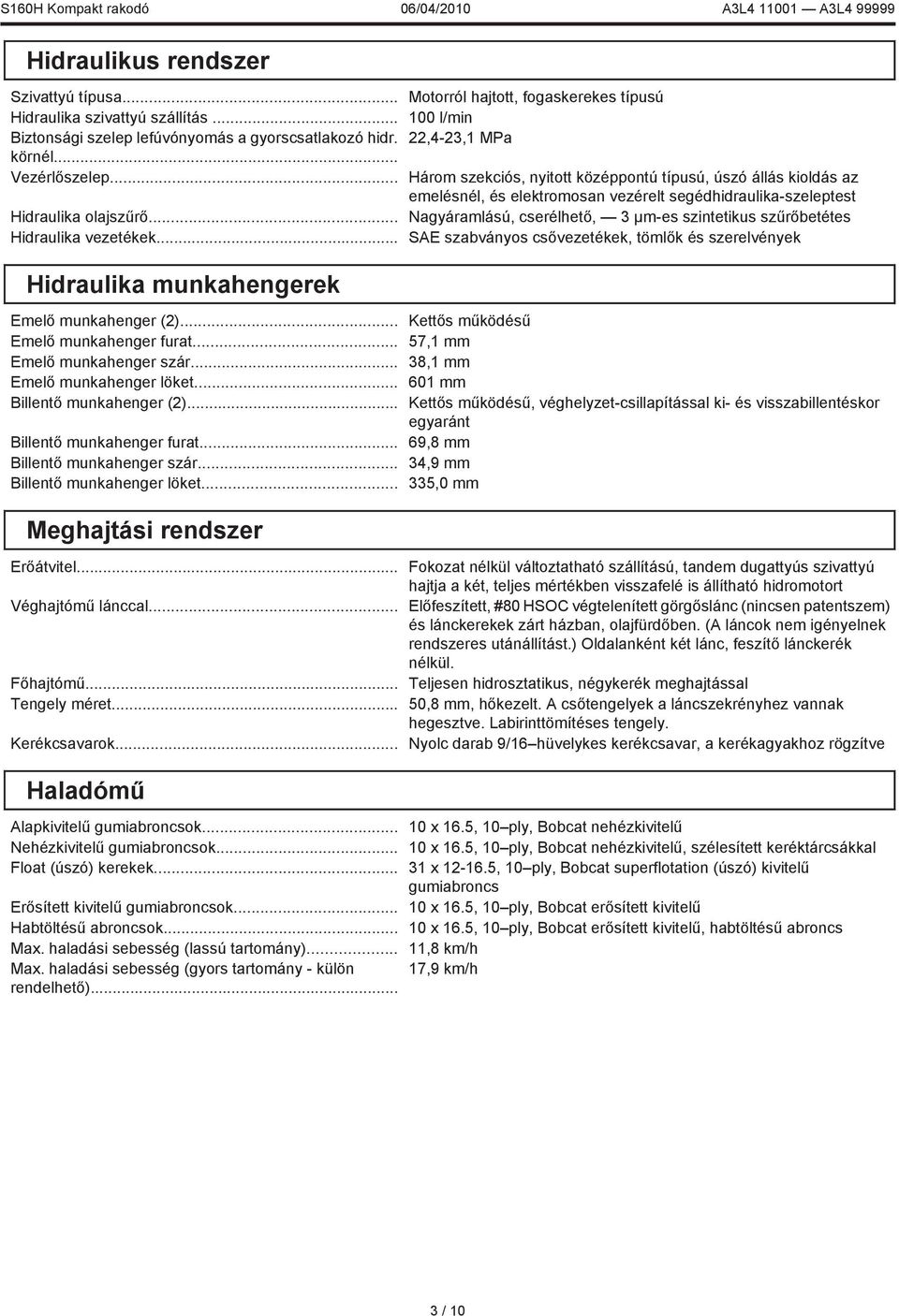

3 Hidraulikus rendszer Szivattyú típusa... Hidraulika szivattyú szállítás... Biztonsági szelep lefúvónyomás a gyorscsatlakozó hidr. körnél... Vezérlőszelep... Hidraulika olajszűrő... Hidraulika vezetékek... Motorról hajtott, fogaskerekes típusú 100 l/min 22,4-23,1 MPa Három szekciós, nyitott középpontú típusú, úszó állás kioldás az emelésnél, és elektromosan vezérelt segédhidraulika-szeleptest Nagyáramlású, cserélhető, 3 µm-es szintetikus szűrőbetétes SAE szabványos csővezetékek, tömlők és szerelvények Hidraulika munkahengerek Emelő munkahenger (2)... Emelő munkahenger furat... Emelő munkahenger szár... Emelő munkahenger löket... Billentő munkahenger (2)... Billentő munkahenger furat... Billentő munkahenger szár... Billentő munkahenger löket... Kettős működésű 57,1 mm 38,1 mm 601 mm Kettős működésű, véghelyzet-csillapítással ki- és visszabillentéskor egyaránt 69,8 mm 34,9 mm 335,0 mm Meghajtási rendszer Erőátvitel... Fokozat nélkül változtatható szállítású, tandem dugattyús szivattyú hajtja a két, teljes mértékben visszafelé is állítható hidromotort Véghajtómű lánccal... Előfeszített, #80 HSOC végtelenített görgőslánc (nincsen patentszem) és lánckerekek zárt házban, olajfürdőben. (A láncok nem igényelnek rendszeres utánállítást.) Oldalanként két lánc, feszítő lánckerék nélkül. Főhajtómű... Teljesen hidrosztatikus, négykerék meghajtással Tengely méret... 50,8 mm, hőkezelt. A csőtengelyek a láncszekrényhez vannak hegesztve. Labirinttömítéses tengely. Kerékcsavarok... Nyolc darab 9/16 hüvelykes kerékcsavar, a kerékagyakhoz rögzítve Haladómű Alapkivitelű gumiabroncsok x 16.5, 10 ply, Bobcat nehézkivitelű Nehézkivitelű gumiabroncsok x 16.5, 10 ply, Bobcat nehézkivitelű, szélesített keréktárcsákkal Float (úszó) kerekek x , 10 ply, Bobcat superflotation (úszó) kivitelű gumiabroncs Erősített kivitelű gumiabroncsok x 16.5, 10 ply, Bobcat erősített kivitelű Habtöltésű abroncsok x 16.5, 10 ply, Bobcat erősített kivitelű, habtöltésű abroncs Max. haladási sebesség (lassú tartomány)... 11,8 km/h Max. haladási sebesség (gyors tartomány - külön 17,9 km/h rendelhető)... 3 / 10

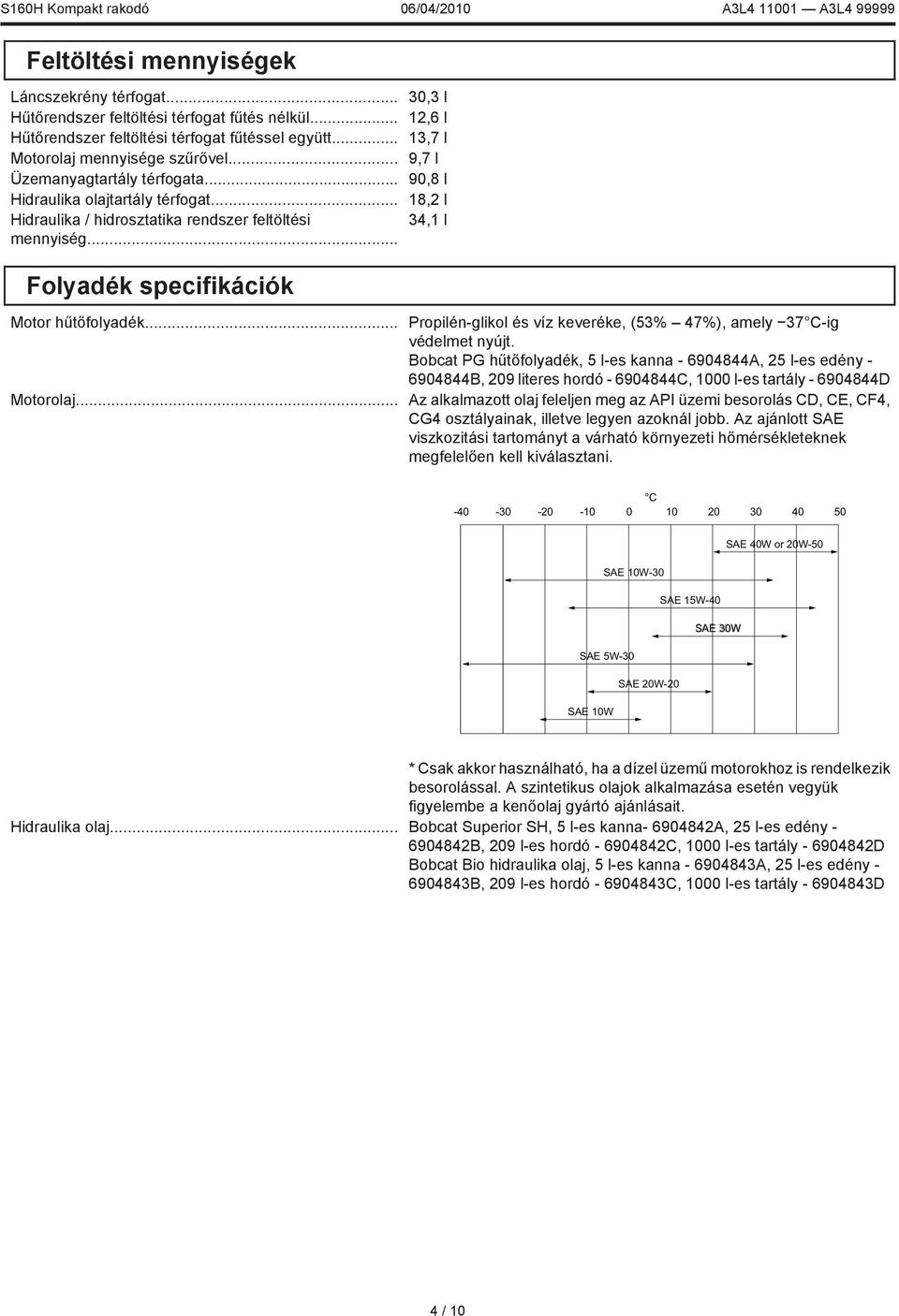

4 Feltöltési mennyiségek Láncszekrény térfogat... 30,3 l Hűtőrendszer feltöltési térfogat fűtés nélkül... 12,6 l Hűtőrendszer feltöltési térfogat fűtéssel együtt... 13,7 l Motorolaj mennyisége szűrővel... 9,7 l Üzemanyagtartály térfogata... 90,8 l Hidraulika olajtartály térfogat... 18,2 l Hidraulika / hidrosztatika rendszer feltöltési 34,1 l mennyiség... Folyadék specifikációk Motor hűtőfolyadék... Motorolaj... Propilén-glikol és víz keveréke, (53% 47%), amely 37 C-ig védelmet nyújt. Bobcat PG hűtőfolyadék, 5 l-es kanna A, 25 l-es edény B, 209 literes hordó C, 1000 l-es tartály D Az alkalmazott olaj feleljen meg az API üzemi besorolás CD, CE, CF4, CG4 osztályainak, illetve legyen azoknál jobb. Az ajánlott SAE viszkozitási tartományt a várható környezeti hőmérsékleteknek megfelelően kell kiválasztani. C SAE 10W-30 SAE 5W-30 SAE 10W SAE 20W-20 SAE 15W-40 SAE 30W SAE 40W or 20W-50 * Csak akkor használható, ha a dízel üzemű motorokhoz is rendelkezik besorolással. A szintetikus olajok alkalmazása esetén vegyük figyelembe a kenőolaj gyártó ajánlásait. Hidraulika olaj... Bobcat Superior SH, 5 l-es kanna A, 25 l-es edény B, 209 l-es hordó C, 1000 l-es tartály D Bobcat Bio hidraulika olaj, 5 l-es kanna A, 25 l-es edény B, 209 l-es hordó C, 1000 l-es tartály D 4 / 10

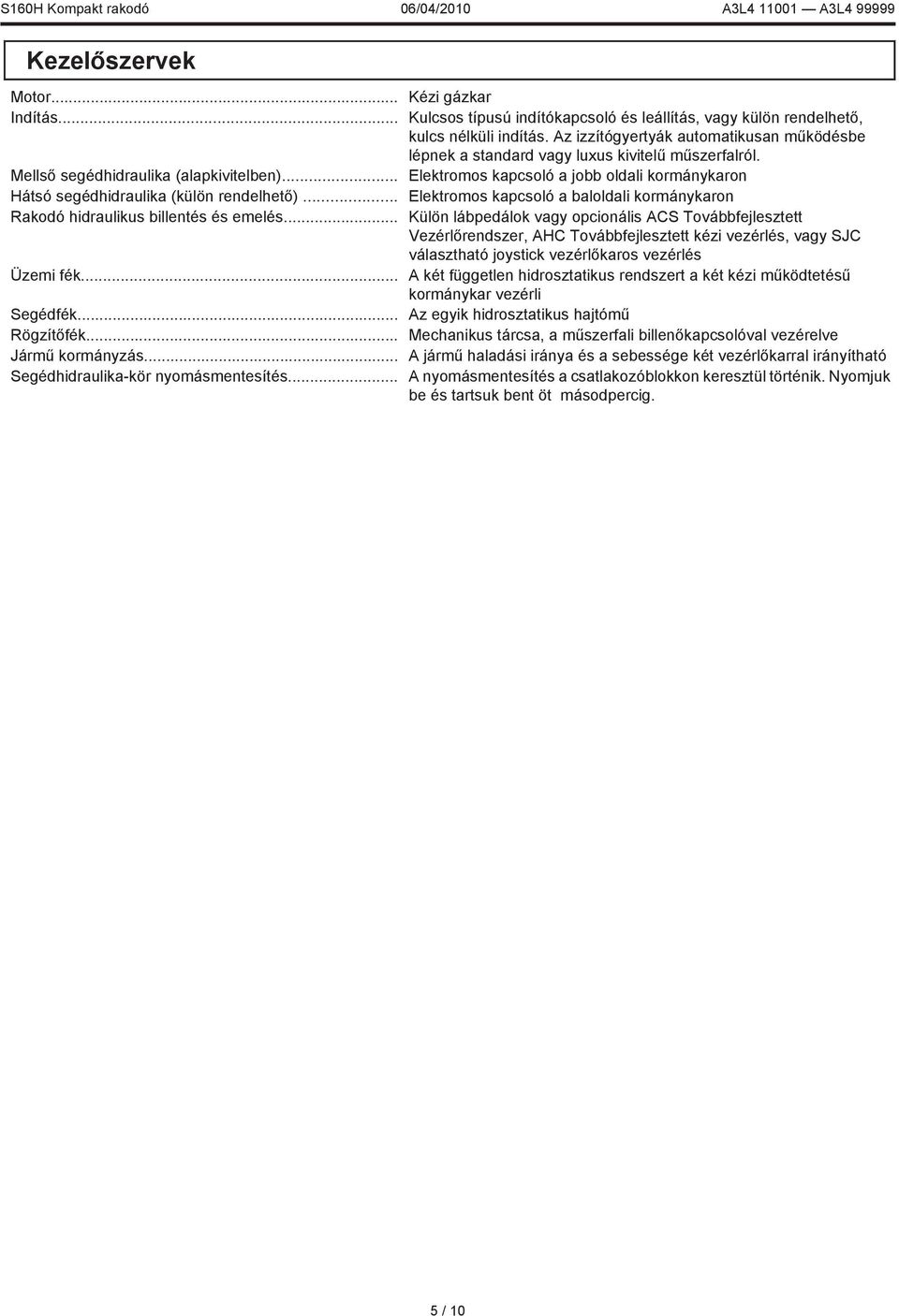

5 Kezelőszervek Motor... Kézi gázkar Indítás... Kulcsos típusú indítókapcsoló és leállítás, vagy külön rendelhető, kulcs nélküli indítás. Az izzítógyertyák automatikusan működésbe lépnek a standard vagy luxus kivitelű műszerfalról. Mellső segédhidraulika (alapkivitelben)... Elektromos kapcsoló a jobb oldali kormánykaron Hátsó segédhidraulika (külön rendelhető)... Elektromos kapcsoló a baloldali kormánykaron Rakodó hidraulikus billentés és emelés... Külön lábpedálok vagy opcionális ACS Továbbfejlesztett Vezérlőrendszer, AHC Továbbfejlesztett kézi vezérlés, vagy SJC választható joystick vezérlőkaros vezérlés Üzemi fék... A két független hidrosztatikus rendszert a két kézi működtetésű kormánykar vezérli Segédfék... Az egyik hidrosztatikus hajtómű Rögzítőfék... Mechanikus tárcsa, a műszerfali billenőkapcsolóval vezérelve Jármű kormányzás... A jármű haladási iránya és a sebessége két vezérlőkarral irányítható Segédhidraulika-kör nyomásmentesítés... A nyomásmentesítés a csatlakozóblokkon keresztül történik. Nyomjuk be és tartsuk bent öt másodpercig. 5 / 10

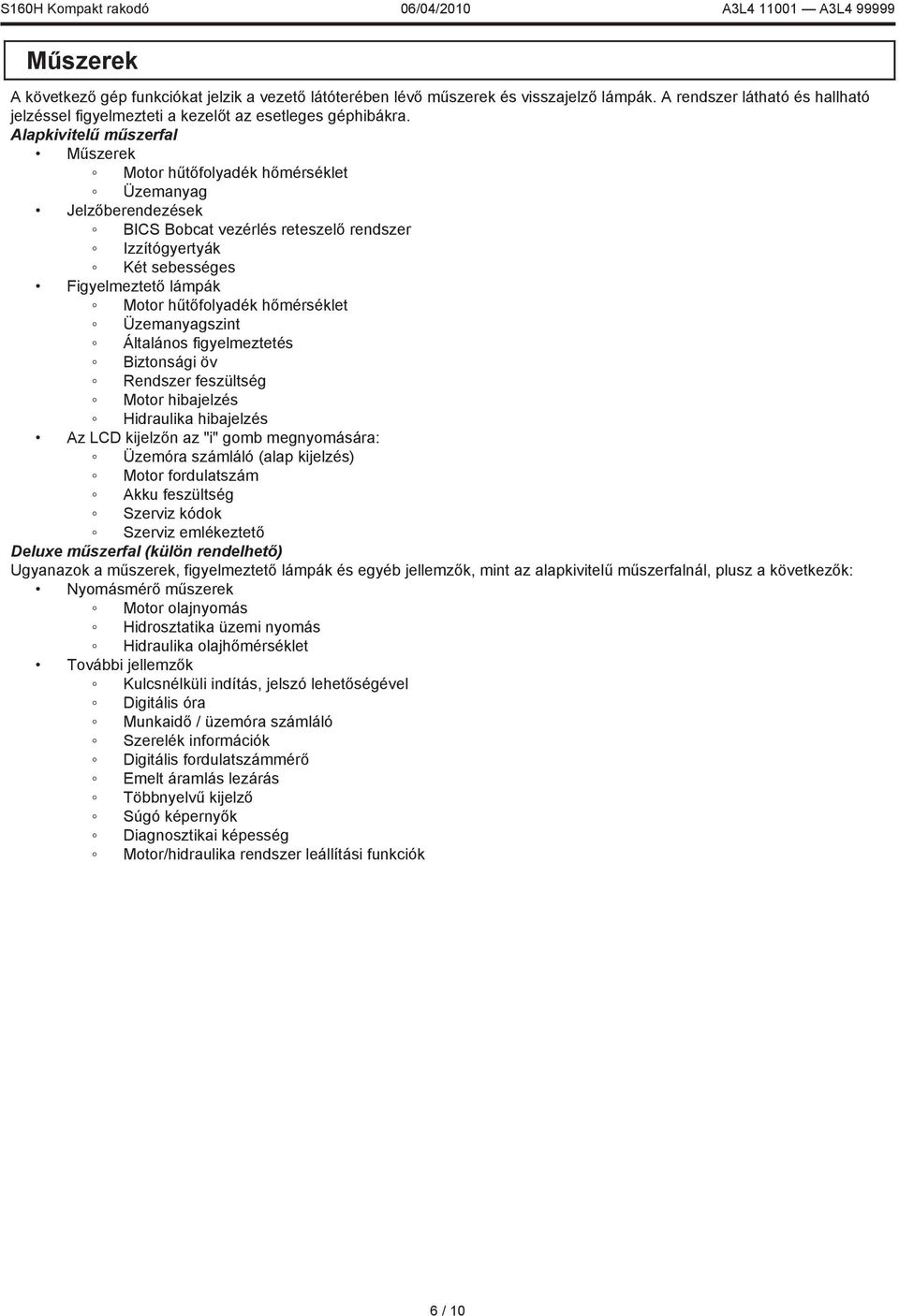

6 Műszerek A következő gép funkciókat jelzik a vezető látóterében lévő műszerek és visszajelző lámpák. A rendszer látható és hallható jelzéssel figyelmezteti a kezelőt az esetleges géphibákra. Alapkivitelű műszerfal Műszerek Motor hűtőfolyadék hőmérséklet Üzemanyag Jelzőberendezések BICS Bobcat vezérlés reteszelő rendszer Izzítógyertyák Két sebességes Figyelmeztető lámpák Motor hűtőfolyadék hőmérséklet Üzemanyagszint Általános figyelmeztetés Biztonsági öv Rendszer feszültség Motor hibajelzés Hidraulika hibajelzés Az LCD kijelzőn az "i" gomb megnyomására: Üzemóra számláló (alap kijelzés) Motor fordulatszám Akku feszültség Szerviz kódok Szerviz emlékeztető Deluxe műszerfal (külön rendelhető) Ugyanazok a műszerek, figyelmeztető lámpák és egyéb jellemzők, mint az alapkivitelű műszerfalnál, plusz a következők: Nyomásmérő műszerek Motor olajnyomás Hidrosztatika üzemi nyomás Hidraulika olajhőmérséklet További jellemzők Kulcsnélküli indítás, jelszó lehetőségével Digitális óra Munkaidő / üzemóra számláló Szerelék információk Digitális fordulatszámmérő Emelt áramlás lezárás Többnyelvű kijelző Súgó képernyők Diagnosztikai képesség Motor/hidraulika rendszer leállítási funkciók 6 / 10

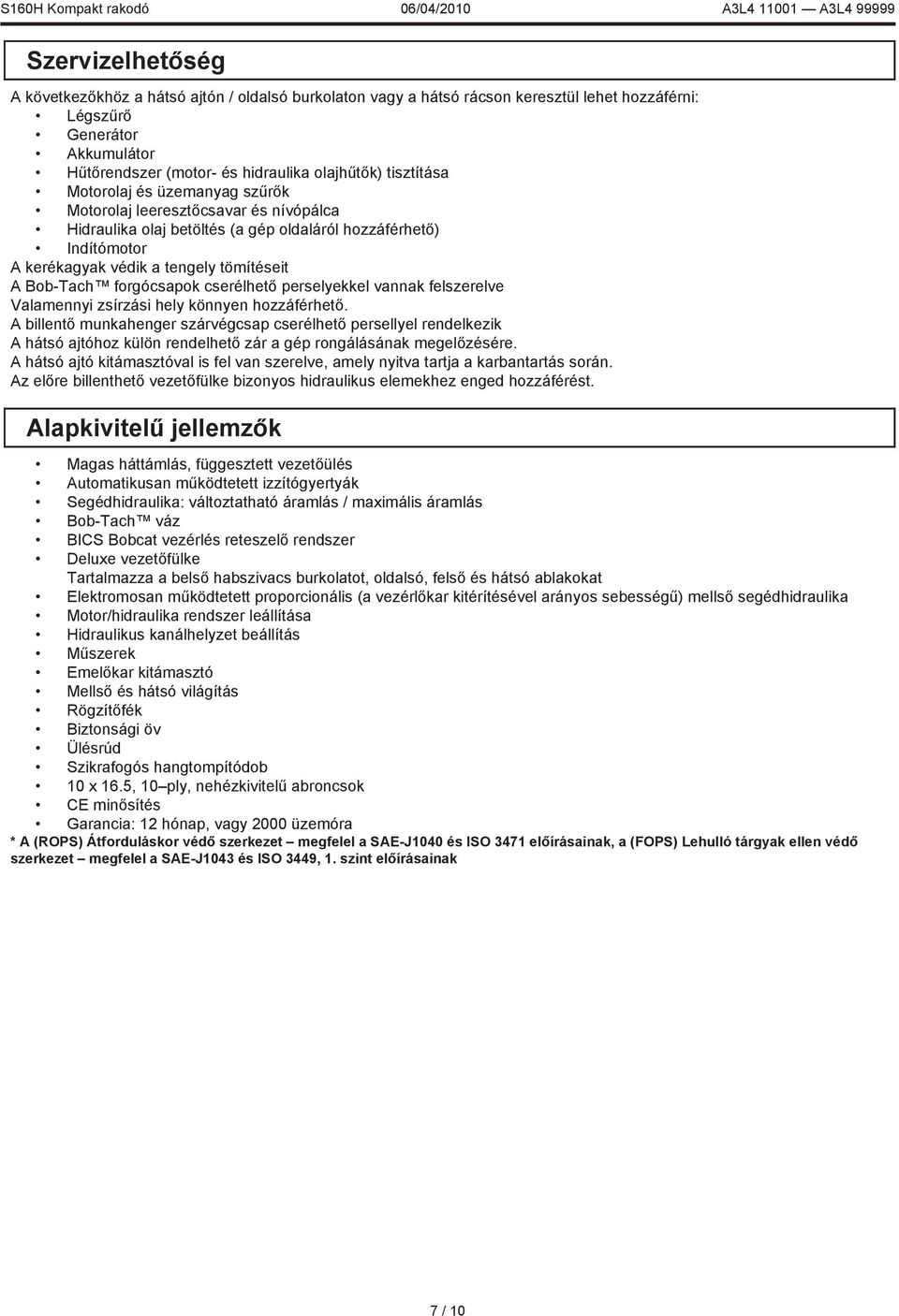

7 Szervizelhetőség A következőkhöz a hátsó ajtón / oldalsó burkolaton vagy a hátsó rácson keresztül lehet hozzáférni: Légszűrő Generátor Akkumulátor Hűtőrendszer (motor- és hidraulika olajhűtők) tisztítása Motorolaj és üzemanyag szűrők Motorolaj leeresztőcsavar és nívópálca Hidraulika olaj betöltés (a gép oldaláról hozzáférhető) Indítómotor A kerékagyak védik a tengely tömítéseit A Bob-Tach forgócsapok cserélhető perselyekkel vannak felszerelve Valamennyi zsírzási hely könnyen hozzáférhető. A billentő munkahenger szárvégcsap cserélhető persellyel rendelkezik A hátsó ajtóhoz külön rendelhető zár a gép rongálásának megelőzésére. A hátsó ajtó kitámasztóval is fel van szerelve, amely nyitva tartja a karbantartás során. Az előre billenthető vezetőfülke bizonyos hidraulikus elemekhez enged hozzáférést. Alapkivitelű jellemzők Magas háttámlás, függesztett vezetőülés Automatikusan működtetett izzítógyertyák Segédhidraulika: változtatható áramlás / maximális áramlás Bob-Tach váz BICS Bobcat vezérlés reteszelő rendszer Deluxe vezetőfülke Tartalmazza a belső habszivacs burkolatot, oldalsó, felső és hátsó ablakokat Elektromosan működtetett proporcionális (a vezérlőkar kitérítésével arányos sebességű) mellső segédhidraulika Motor/hidraulika rendszer leállítása Hidraulikus kanálhelyzet beállítás Műszerek Emelőkar kitámasztó Mellső és hátsó világítás Rögzítőfék Biztonsági öv Ülésrúd Szikrafogós hangtompítódob 10 x 16.5, 10 ply, nehézkivitelű abroncsok CE minősítés Garancia: 12 hónap, vagy 2000 üzemóra * A (ROPS) Átforduláskor védő szerkezet megfelel a SAE-J1040 és ISO 3471 előírásainak, a (FOPS) Lehulló tárgyak ellen védő szerkezet megfelel a SAE-J1043 és ISO 3449, 1. szint előírásainak 7 / 10

8 Külön rendelhető felszerelések (opciók) Gyári opciók Deluxe műszerfal Teljesítmény Bob-Tach Zárt fülke fűtéssel 31 x , 10 ply, superflotation (úszó) kivitelű gumiabroncsok 10 x 16.5, 10 ply, nehézkivitelű, szélesített keréktárcsákkal 10 x 16.5, 10 ply, erősített kivitelű 10 x 16.5, 10 ply, erősített kivitelű, habtöltésű abroncs Klímaberendezés ACS Továbbfejlesztett vezérlőrendszer AHC Továbbfejlesztett kézi vezérlés SJC Választható joystick vezérlőkaros vezérlés Két sebességes A forgalmazó által felszerelhető tartozékok Fülke zárt burkolat készlet Különleges alkalmazás készlet (védőfelszerelések a gépre) Ellensúly készlet Mellsőtengely pótsúly készlet Zárható tanksapka készlet Deluxe műszerfal Csere Bob-Tach Beszívott levegős fűtés készlet Elsőajtó készlet Ajtó érzékelő készlet Légcsatornák a frisslevegős fűtéshez Tolatásjelző készlet FOPS készlet Egypontos emelőkészlet Cserélhető vezetőfülke felépítmény Teljesítmény növelő Bob-Tach készlet Kezelőfülke, CE, burkolatkészlet 7 eres szerelék vezérlő készlet Négypontos emelőkészlet Hátsó segédhidraulika készlet Másodlagos segédhidraulika ** (FOPS) Leeső tárgyak ellen védő szerkezet Megfelel a SAE-J1043 és ISO 3449, II. szint előírásoknak 8 / 10

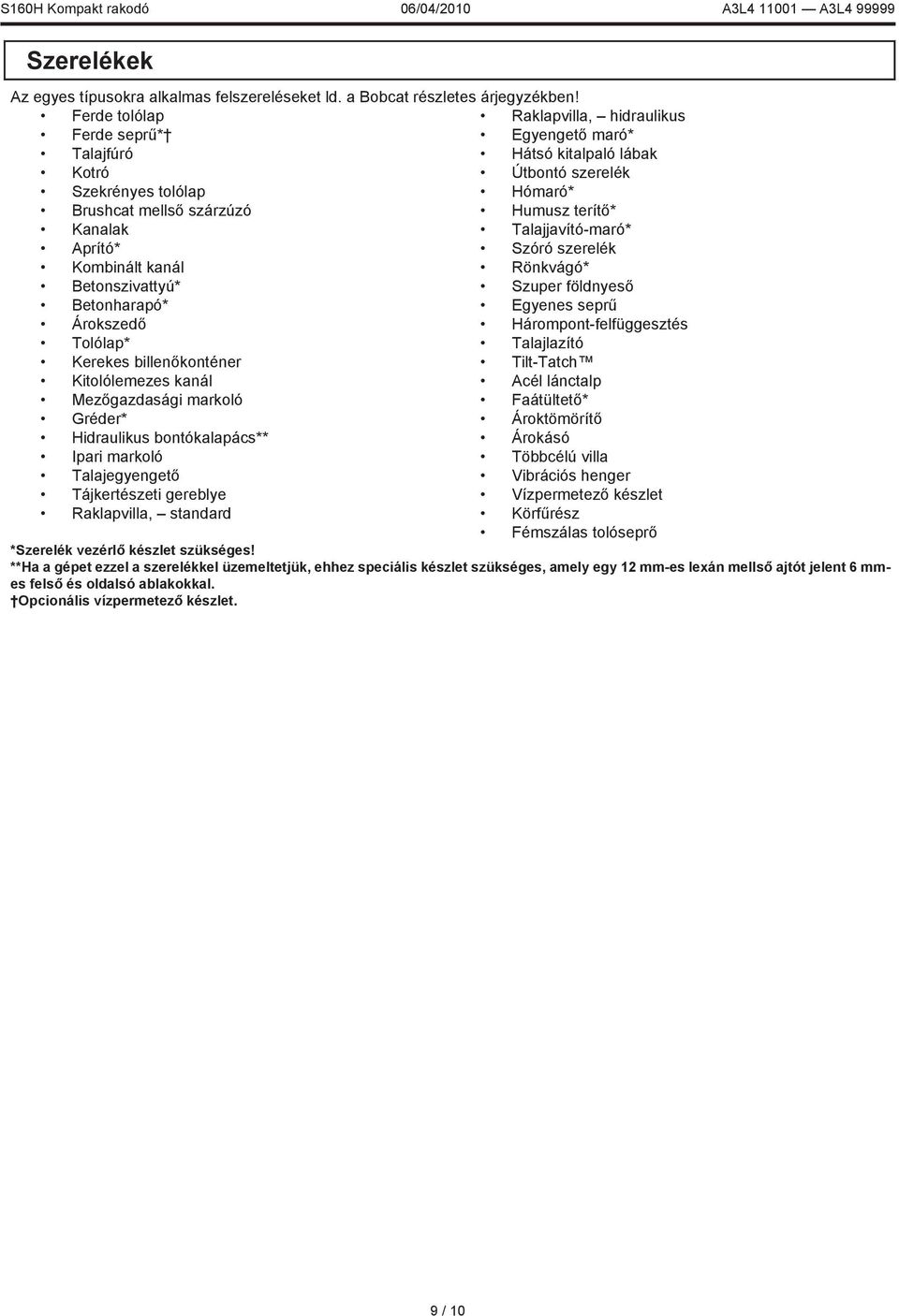

9 Szerelékek Az egyes típusokra alkalmas felszereléseket ld. a Bobcat részletes árjegyzékben! Ferde tolólap Ferde seprű* Talajfúró Kotró Szekrényes tolólap Brushcat mellső szárzúzó Kanalak Aprító* Kombinált kanál Betonszivattyú* Betonharapó* Árokszedő Tolólap* Kerekes billenőkonténer Kitolólemezes kanál Mezőgazdasági markoló Gréder* Hidraulikus bontókalapács** Ipari markoló Talajegyengető Tájkertészeti gereblye Raklapvilla, standard Raklapvilla, hidraulikus Egyengető maró* Hátsó kitalpaló lábak Útbontó szerelék Hómaró* Humusz terítő* Talajjavító-maró* Szóró szerelék Rönkvágó* Szuper földnyeső Egyenes seprű Hárompont-felfüggesztés Talajlazító Tilt-Tatch Acél lánctalp Faátültető* Ároktömörítő Árokásó Többcélú villa Vibrációs henger Vízpermetező készlet Körfűrész Fémszálas tolóseprő *Szerelék vezérlő készlet szükséges! **Ha a gépet ezzel a szerelékkel üzemeltetjük, ehhez speciális készlet szükséges, amely egy 12 mm-es lexán mellső ajtót jelent 6 mmes felső és oldalsó ablakokkal. Opcionális vízpermetező készlet. 9 / 10

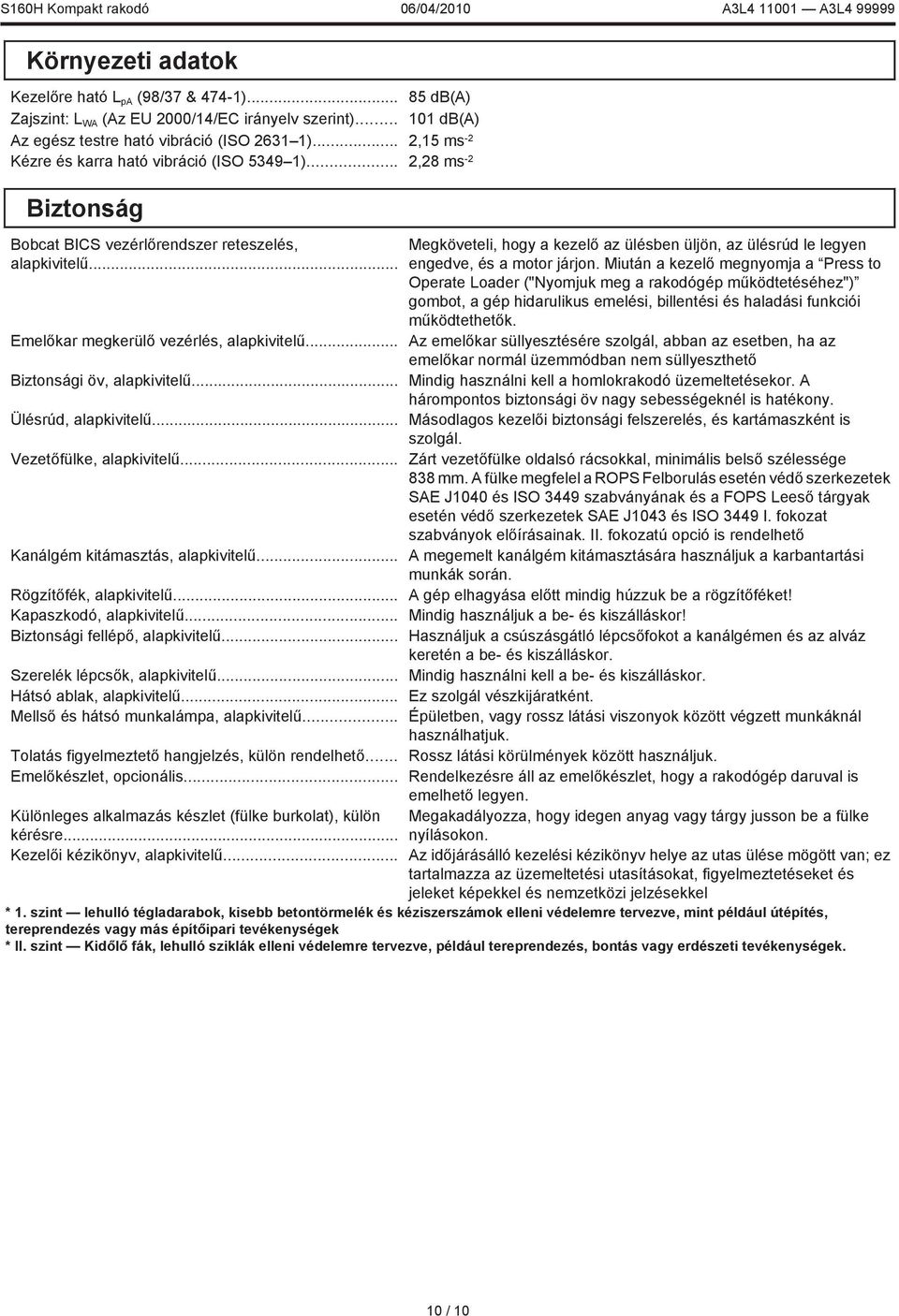

10 Környezeti adatok Kezelőre ható L pa (98/37 & 474-1) db(a) Zajszint: L WA (Az EU 2000/14/EC irányelv szerint) db(a) Az egész testre ható vibráció (ISO )... 2,15 ms -2 Kézre és karra ható vibráció (ISO )... 2,28 ms -2 Biztonság Bobcat BICS vezérlőrendszer reteszelés, alapkivitelű... Megköveteli, hogy a kezelő az ülésben üljön, az ülésrúd le legyen engedve, és a motor járjon. Miután a kezelő megnyomja a Press to Operate Loader ("Nyomjuk meg a rakodógép működtetéséhez") gombot, a gép hidarulikus emelési, billentési és haladási funkciói működtethetők. Emelőkar megkerülő vezérlés, alapkivitelű... Az emelőkar süllyesztésére szolgál, abban az esetben, ha az emelőkar normál üzemmódban nem süllyeszthető Biztonsági öv, alapkivitelű... Mindig használni kell a homlokrakodó üzemeltetésekor. A hárompontos biztonsági öv nagy sebességeknél is hatékony. Ülésrúd, alapkivitelű... Másodlagos kezelői biztonsági felszerelés, és kartámaszként is szolgál. Vezetőfülke, alapkivitelű... Zárt vezetőfülke oldalsó rácsokkal, minimális belső szélessége 838 mm. A fülke megfelel a ROPS Felborulás esetén védő szerkezetek SAE J1040 és ISO 3449 szabványának és a FOPS Leeső tárgyak esetén védő szerkezetek SAE J1043 és ISO 3449 I. fokozat szabványok előírásainak. II. fokozatú opció is rendelhető Kanálgém kitámasztás, alapkivitelű... A megemelt kanálgém kitámasztására használjuk a karbantartási munkák során. Rögzítőfék, alapkivitelű... A gép elhagyása előtt mindig húzzuk be a rögzítőféket! Kapaszkodó, alapkivitelű... Mindig használjuk a be- és kiszálláskor! Biztonsági fellépő, alapkivitelű... Használjuk a csúszásgátló lépcsőfokot a kanálgémen és az alváz keretén a be- és kiszálláskor. Szerelék lépcsők, alapkivitelű... Mindig használni kell a be- és kiszálláskor. Hátsó ablak, alapkivitelű... Ez szolgál vészkijáratként. Mellső és hátsó munkalámpa, alapkivitelű... Épületben, vagy rossz látási viszonyok között végzett munkáknál használhatjuk. Tolatás figyelmeztető hangjelzés, külön rendelhető... Rossz látási körülmények között használjuk. Emelőkészlet, opcionális... Rendelkezésre áll az emelőkészlet, hogy a rakodógép daruval is emelhető legyen. Különleges alkalmazás készlet (fülke burkolat), külön Megakadályozza, hogy idegen anyag vagy tárgy jusson be a fülke kérésre... nyílásokon. Kezelői kézikönyv, alapkivitelű... Az időjárásálló kezelési kézikönyv helye az utas ülése mögött van; ez tartalmazza az üzemeltetési utasításokat, figyelmeztetéseket és jeleket képekkel és nemzetközi jelzésekkel * 1. szint lehulló tégladarabok, kisebb betontörmelék és kéziszerszámok elleni védelemre tervezve, mint például útépítés, tereprendezés vagy más építőipari tevékenységek * II. szint Kidőlő fák, lehulló sziklák elleni védelemre tervezve, például tereprendezés, bontás vagy erdészeti tevékenységek. 10 / 10
