S850 Kompakt rakodó ACSL ACSL 99999

Átírás

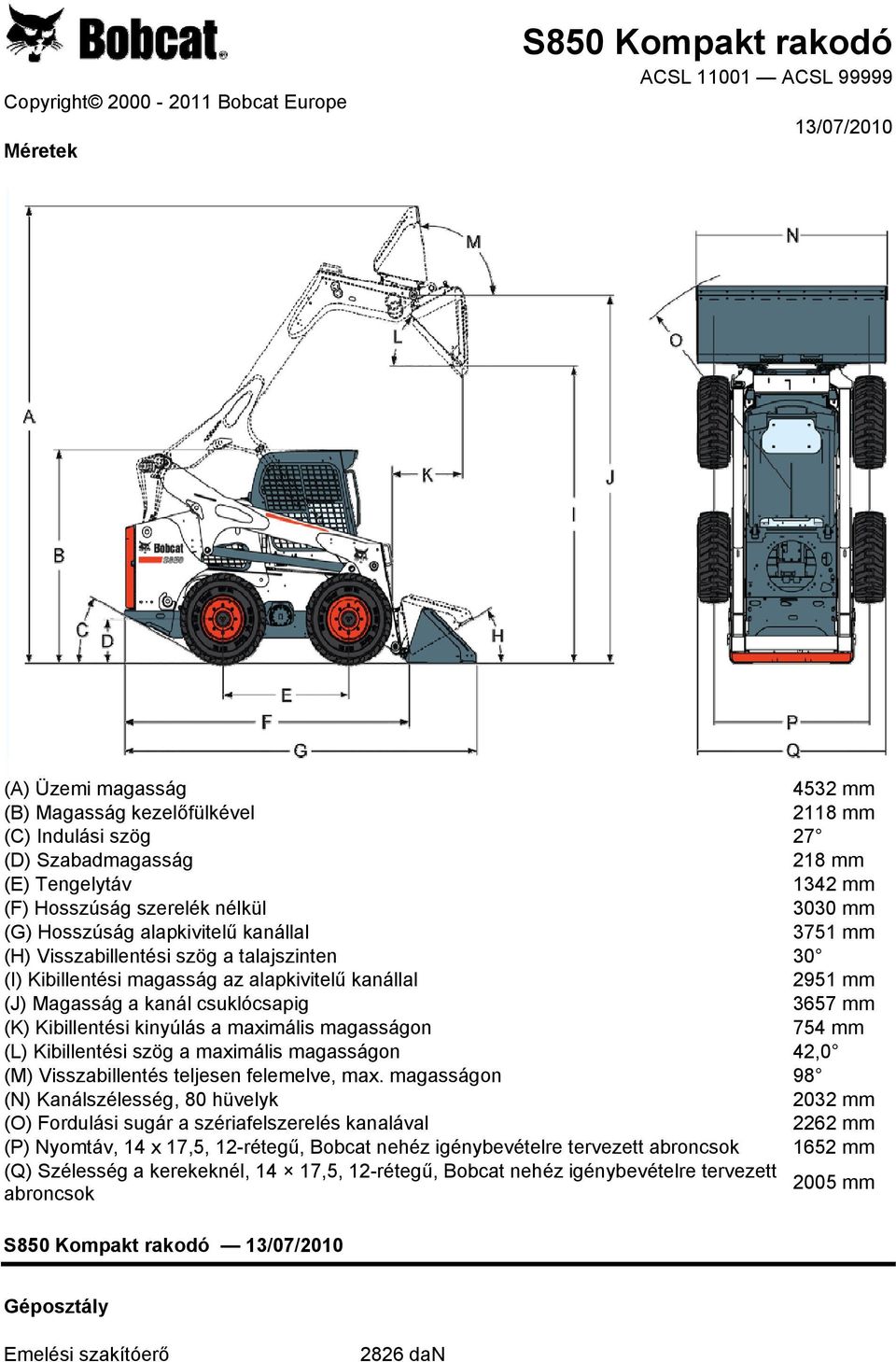

1 Copyright Bobcat Europe Méretek S850 Kompakt rakodó ACSL ACSL /07/2010 (A) Üzemi magasság 4532 mm (B) Magasság kezelőfülkével 2118 mm (C) Indulási szög 27 (D) Szabadmagasság 218 mm (E) Tengelytáv 1342 mm (F) Hosszúság szerelék nélkül 3030 mm (G) Hosszúság alapkivitelű kanállal 3751 mm (H) Visszabillentési szög a talajszinten 30 (I) Kibillentési magasság az alapkivitelű kanállal 2951 mm (J) Magasság a kanál csuklócsapig 3657 mm (K) Kibillentési kinyúlás a maximális magasságon 754 mm (L) Kibillentési szög a maximális magasságon 42,0 (M) Visszabillentés teljesen felemelve, max. magasságon 98 (N) Kanálszélesség, 80 hüvelyk 2032 mm (O) Fordulási sugár a szériafelszerelés kanalával 2262 mm (P) Nyomtáv, 14 x 17,5, 12-rétegű, Bobcat nehéz igénybevételre tervezett abroncsok 1652 mm (Q) Szélesség a kerekeknél, 14 17,5, 12-rétegű, Bobcat nehéz igénybevételre tervezett abroncsok 2005 mm Géposztály Emelési szakítóerő 2826 dan

2 Géposztály Billentési szakítóerő Névleges üzemi teherbírás, Bobcat / ISO Nyomóerő Billentőterhelés Tengelynyomaték Ciklusidők Emelőkar emelése Emelőkar süllyesztése Kanál visszabillentése Kanál kibillentése Súlyok Üzemsúly Szállítási súly Motor 3019 dan 1758 kg kg 3515 kg Nm 5,7 s 3,9 s 2,3 s 2,8 s 4540 kg 4254 kg Gyártmány / típus Kubota / V3800-DI-T-E3 Üzemanyag Gázolaj Hűtő folyadék Teljesítmény /min fordulatszámnál 68,6 kw Névleges fordulatszám (EEC 80/1269, ISO 9249) /min Nyomaték, max /min fordulatszámnál (SAE JI 995 Gross) 314,5 Nm Hengerek száma 4 Hengerűrtartalom 3800 cm 3 Furat 100 mm Löket 120 mm Kenés Fogaskerék szivattyús, nyomott rendszer, szűrővel Forgattyúház szellőzés Nyitott szellőzés Légszűrő Száraz, cserélhető szűrő külön biztonsági betéttel Gyújtás Dízel-kompresszió Indítási segédanyag Beszívott levegő előmelegítő Elektromos Generátor Akkumulátor Önindító Szíjjal hajtott 90 A nyitott kivitelű 12 V, 950 A hidegindításkor, -18 C-on, 180 perces tartalékkal 12 V, fogaskerék-áttételes, 3 kw Hidraulikus rendszer Szivattyú típusa Szivattyú szállítási teljesítmény Szivattyú teljesítménye (nagyáramlású opciónál) Biztonsági szelep lefúvónyomás a gyorscsatlakozóknál Vezérlőszelep Motorral hajtott, fogaskerekes típusú 87,1l/min 140l/min 23,8 24,5 MPa Három szekciós, nyitott középpontú típusú, úszó állás

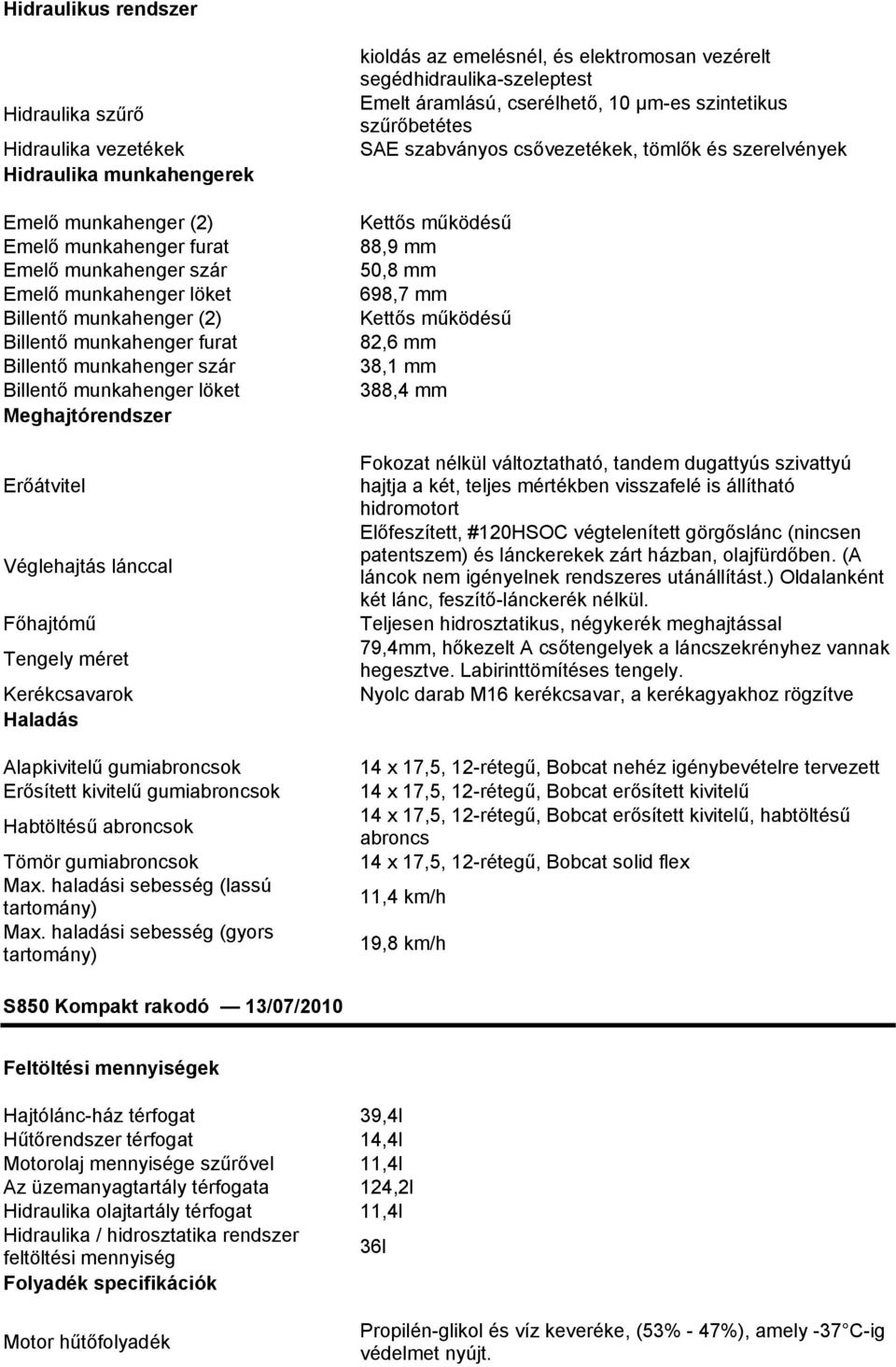

3 Hidraulikus rendszer Hidraulika szűrő Hidraulika vezetékek Hidraulika munkahengerek Emelő munkahenger (2) Emelő munkahenger furat Emelő munkahenger szár Emelő munkahenger löket Billentő munkahenger (2) Billentő munkahenger furat Billentő munkahenger szár Billentő munkahenger löket Meghajtórendszer Erőátvitel Véglehajtás lánccal Főhajtómű Tengely méret Kerékcsavarok Haladás Alapkivitelű gumiabroncsok Erősített kivitelű gumiabroncsok Habtöltésű abroncsok Tömör gumiabroncsok Max. haladási sebesség (lassú tartomány) Max. haladási sebesség (gyors tartomány) kioldás az emelésnél, és elektromosan vezérelt segédhidraulika-szeleptest Emelt áramlású, cserélhető, 10 µm-es szintetikus szűrőbetétes SAE szabványos csővezetékek, tömlők és szerelvények Kettős működésű 88,9 mm 50,8 mm 698,7 mm Kettős működésű 82,6 mm 38,1 mm 388,4 mm Fokozat nélkül változtatható, tandem dugattyús szivattyú hajtja a két, teljes mértékben visszafelé is állítható hidromotort Előfeszített, #120HSOC végtelenített görgőslánc (nincsen patentszem) és lánckerekek zárt házban, olajfürdőben. (A láncok nem igényelnek rendszeres utánállítást.) Oldalanként két lánc, feszítő-lánckerék nélkül. Teljesen hidrosztatikus, négykerék meghajtással 79,4mm, hőkezelt A csőtengelyek a láncszekrényhez vannak hegesztve. Labirinttömítéses tengely. Nyolc darab M16 kerékcsavar, a kerékagyakhoz rögzítve 14 x 17,5, 12-rétegű, Bobcat nehéz igénybevételre tervezett 14 x 17,5, 12-rétegű, Bobcat erősített kivitelű 14 x 17,5, 12-rétegű, Bobcat erősített kivitelű, habtöltésű abroncs 14 x 17,5, 12-rétegű, Bobcat solid flex 11,4 km/h 19,8 km/h Feltöltési mennyiségek Hajtólánc-ház térfogat 39,4l Hűtőrendszer térfogat 14,4l Motorolaj mennyisége szűrővel 11,4l Az üzemanyagtartály térfogata 124,2l Hidraulika olajtartály térfogat 11,4l Hidraulika / hidrosztatika rendszer feltöltési mennyiség 36l Folyadék specifikációk Motor hűtőfolyadék Propilén-glikol és víz keveréke, (53% - 47%), amely -37 C-ig védelmet nyújt.

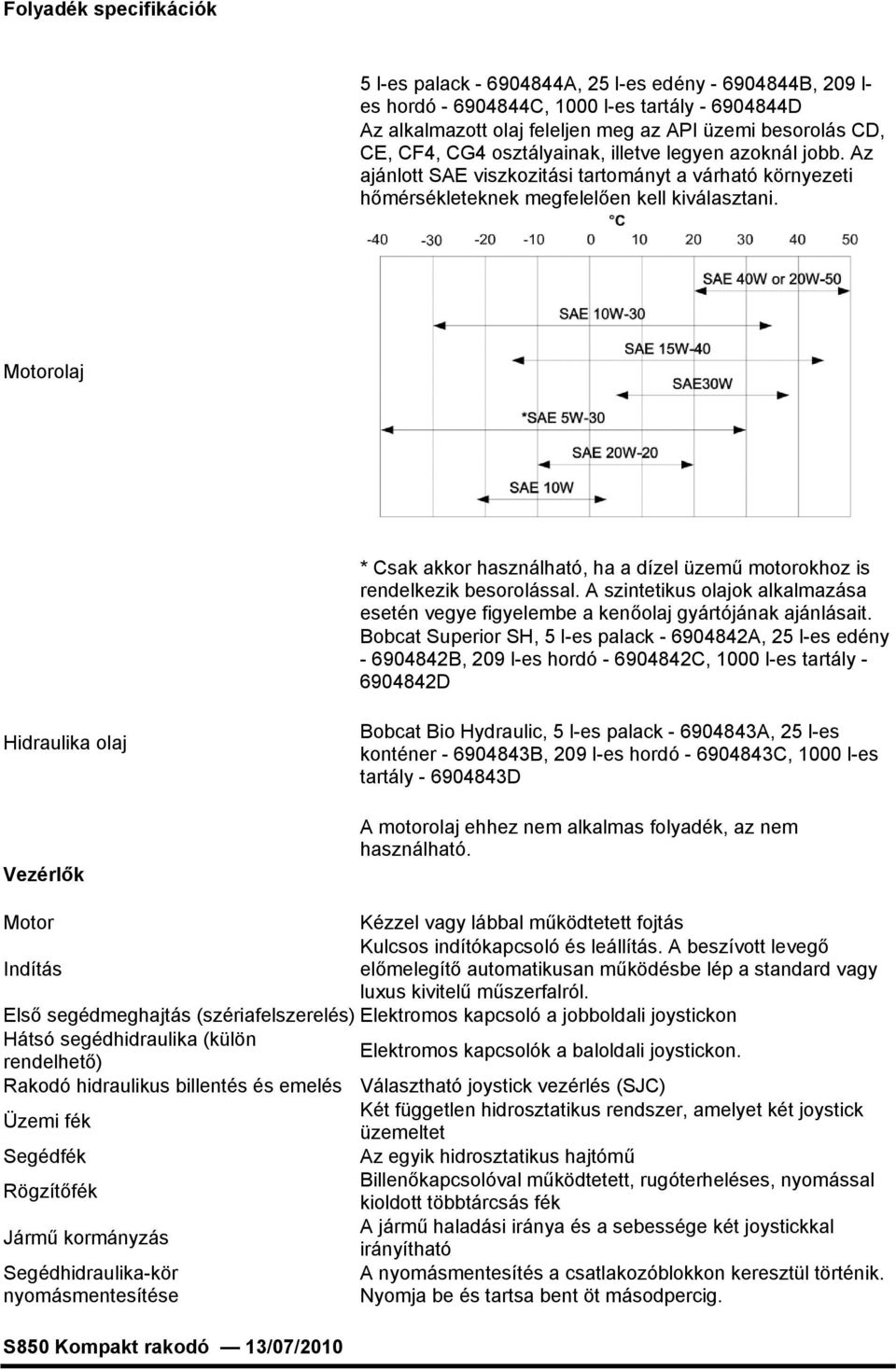

4 Folyadék specifikációk 5 l-es palack A, 25 l-es edény B, 209 l- es hordó C, 1000 l-es tartály D Az alkalmazott olaj feleljen meg az API üzemi besorolás CD, CE, CF4, CG4 osztályainak, illetve legyen azoknál jobb. Az ajánlott SAE viszkozitási tartományt a várható környezeti hőmérsékleteknek megfelelően kell kiválasztani. Motorolaj * Csak akkor használható, ha a dízel üzemű motorokhoz is rendelkezik besorolással. A szintetikus olajok alkalmazása esetén vegye figyelembe a kenőolaj gyártójának ajánlásait. Bobcat Superior SH, 5 l-es palack A, 25 l-es edény B, 209 l-es hordó C, 1000 l-es tartály D Hidraulika olaj Vezérlők Bobcat Bio Hydraulic, 5 l-es palack A, 25 l-es konténer B, 209 l-es hordó C, 1000 l-es tartály D A motorolaj ehhez nem alkalmas folyadék, az nem használható. Motor Kézzel vagy lábbal működtetett fojtás Kulcsos indítókapcsoló és leállítás. A beszívott levegő Indítás előmelegítő automatikusan működésbe lép a standard vagy luxus kivitelű műszerfalról. Első segédmeghajtás (szériafelszerelés) Elektromos kapcsoló a jobboldali joystickon Hátsó segédhidraulika (külön rendelhető) Elektromos kapcsolók a baloldali joystickon. Rakodó hidraulikus billentés és emelés Választható joystick vezérlés (SJC) Üzemi fék Két független hidrosztatikus rendszer, amelyet két joystick üzemeltet Segédfék Az egyik hidrosztatikus hajtómű Rögzítőfék Billenőkapcsolóval működtetett, rugóterheléses, nyomással kioldott többtárcsás fék Jármű kormányzás A jármű haladási iránya és a sebessége két joystickkal irányítható Segédhidraulika-kör nyomásmentesítése A nyomásmentesítés a csatlakozóblokkon keresztül történik. Nyomja be és tartsa bent öt másodpercig.

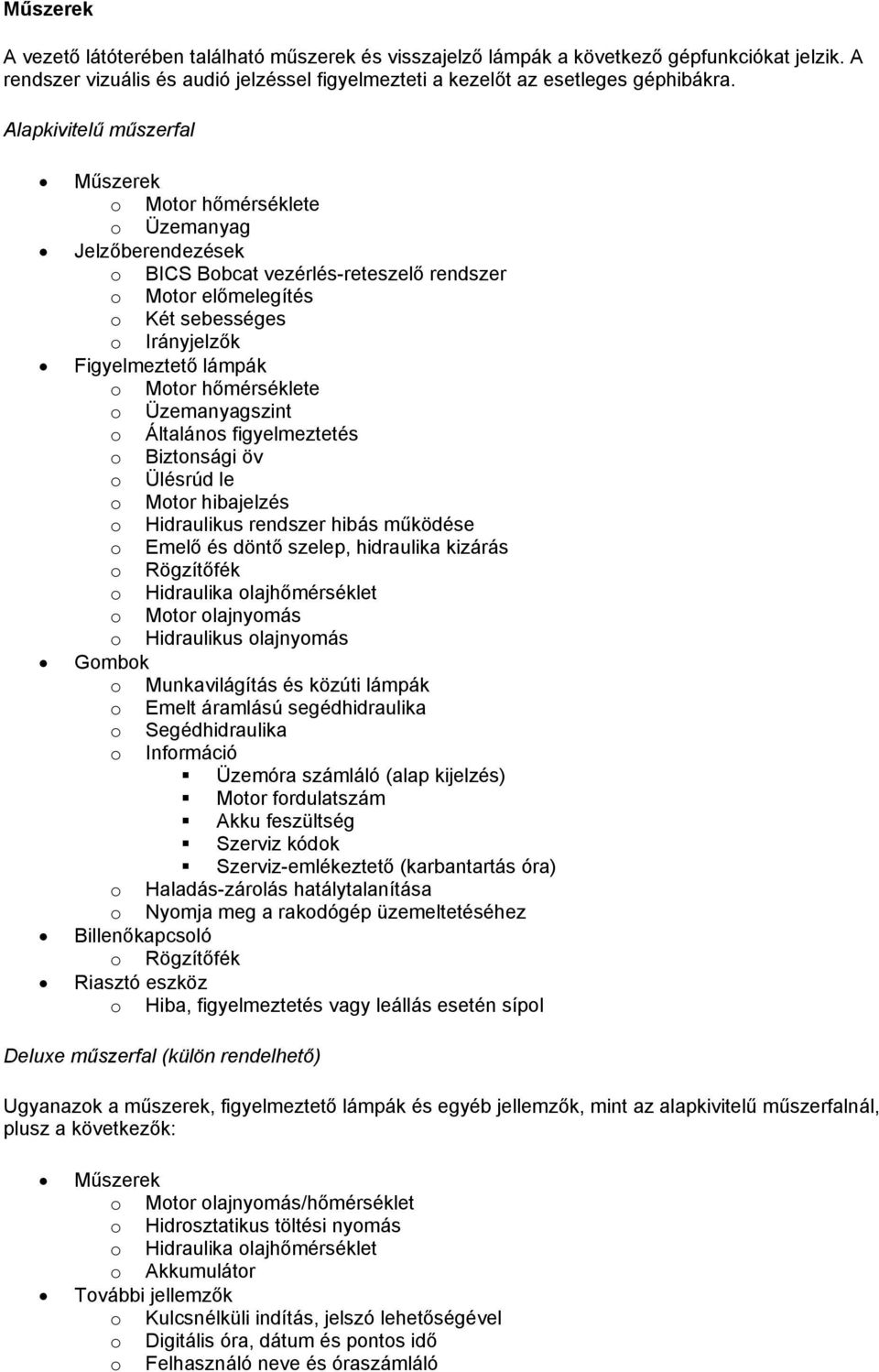

5 Műszerek A vezető látóterében található műszerek és visszajelző lámpák a következő gépfunkciókat jelzik. A rendszer vizuális és audió jelzéssel figyelmezteti a kezelőt az esetleges géphibákra. Alapkivitelű műszerfal Műszerek o Motor hőmérséklete o Üzemanyag Jelzőberendezések o BICS Bobcat vezérlés-reteszelő rendszer o Motor előmelegítés o Két sebességes o Irányjelzők Figyelmeztető lámpák o Motor hőmérséklete o Üzemanyagszint o Általános figyelmeztetés o Biztonsági öv o Ülésrúd le o Motor hibajelzés o Hidraulikus rendszer hibás működése o Emelő és döntő szelep, hidraulika kizárás o Rögzítőfék o Hidraulika olajhőmérséklet o Motor olajnyomás o Hidraulikus olajnyomás Gombok o Munkavilágítás és közúti lámpák o Emelt áramlású segédhidraulika o Segédhidraulika o Információ Üzemóra számláló (alap kijelzés) Motor fordulatszám Akku feszültség Szerviz kódok Szerviz-emlékeztető (karbantartás óra) o Haladás-zárolás hatálytalanítása o Nyomja meg a rakodógép üzemeltetéséhez Billenőkapcsoló o Rögzítőfék Riasztó eszköz o Hiba, figyelmeztetés vagy leállás esetén sípol Deluxe műszerfal (külön rendelhető) Ugyanazok a műszerek, figyelmeztető lámpák és egyéb jellemzők, mint az alapkivitelű műszerfalnál, plusz a következők: Műszerek o Motor olajnyomás/hőmérséklet o Hidrosztatikus töltési nyomás o Hidraulika olajhőmérséklet o Akkumulátor További jellemzők o Kulcsnélküli indítás, jelszó lehetőségével o Digitális óra, dátum és pontos idő o Felhasználó neve és óraszámláló

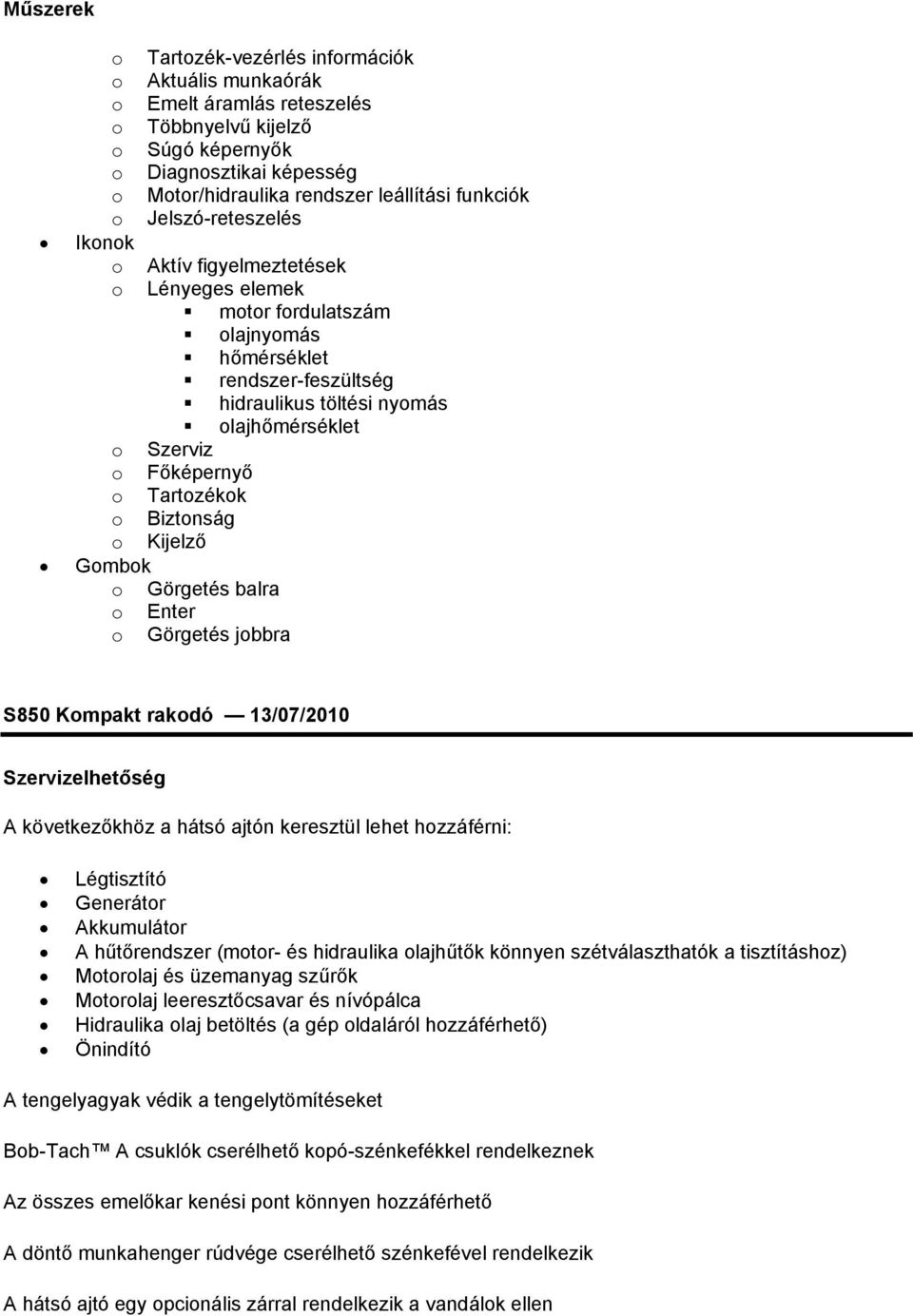

6 Műszerek o Tartozék-vezérlés információk o Aktuális munkaórák o Emelt áramlás reteszelés o Többnyelvű kijelző o Súgó képernyők o Diagnosztikai képesség o Motor/hidraulika rendszer leállítási funkciók o Jelszó-reteszelés Ikonok o Aktív figyelmeztetések o Lényeges elemek motor fordulatszám olajnyomás hőmérséklet rendszer-feszültség hidraulikus töltési nyomás olajhőmérséklet o Szerviz o Főképernyő o Tartozékok o Biztonság o Kijelző Gombok o Görgetés balra o Enter o Görgetés jobbra Szervizelhetőség A következőkhöz a hátsó ajtón keresztül lehet hozzáférni: Légtisztító Generátor Akkumulátor A hűtőrendszer (motor- és hidraulika olajhűtők könnyen szétválaszthatók a tisztításhoz) Motorolaj és üzemanyag szűrők Motorolaj leeresztőcsavar és nívópálca Hidraulika olaj betöltés (a gép oldaláról hozzáférhető) Önindító A tengelyagyak védik a tengelytömítéseket Bob-Tach A csuklók cserélhető kopó-szénkefékkel rendelkeznek Az összes emelőkar kenési pont könnyen hozzáférhető A döntő munkahenger rúdvége cserélhető szénkefével rendelkezik A hátsó ajtó egy opcionális zárral rendelkezik a vandálok ellen

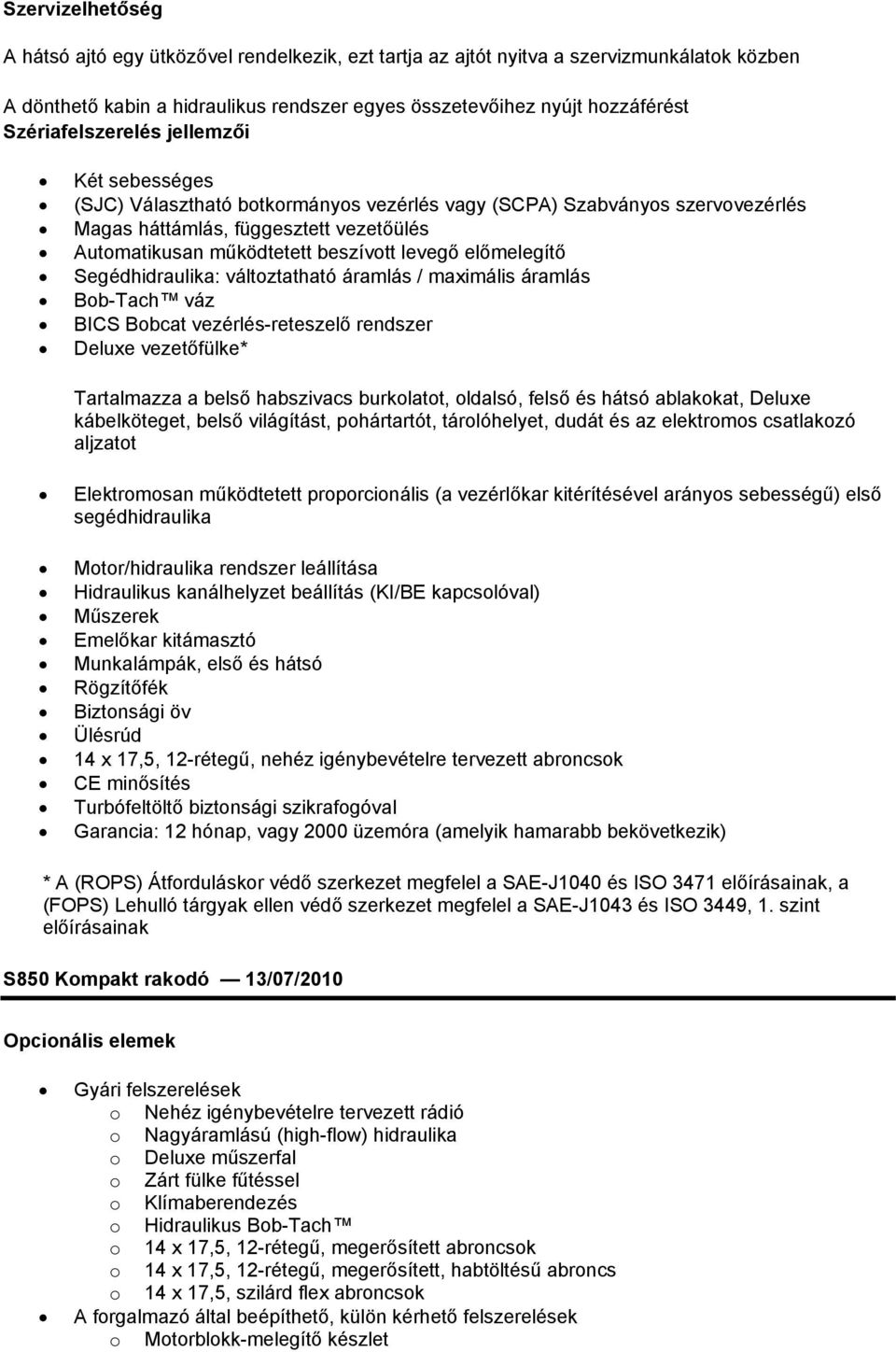

7 Szervizelhetőség A hátsó ajtó egy ütközővel rendelkezik, ezt tartja az ajtót nyitva a szervizmunkálatok közben A dönthető kabin a hidraulikus rendszer egyes összetevőihez nyújt hozzáférést Szériafelszerelés jellemzői Két sebességes (SJC) Választható botkormányos vezérlés vagy (SCPA) Szabványos szervovezérlés Magas háttámlás, függesztett vezetőülés Automatikusan működtetett beszívott levegő előmelegítő Segédhidraulika: változtatható áramlás / maximális áramlás Bob-Tach váz BICS Bobcat vezérlés-reteszelő rendszer Deluxe vezetőfülke* Tartalmazza a belső habszivacs burkolatot, oldalsó, felső és hátsó ablakokat, Deluxe kábelköteget, belső világítást, pohártartót, tárolóhelyet, dudát és az elektromos csatlakozó aljzatot Elektromosan működtetett proporcionális (a vezérlőkar kitérítésével arányos sebességű) első segédhidraulika Motor/hidraulika rendszer leállítása Hidraulikus kanálhelyzet beállítás (KI/BE kapcsolóval) Műszerek Emelőkar kitámasztó Munkalámpák, első és hátsó Rögzítőfék Biztonsági öv Ülésrúd 14 x 17,5, 12-rétegű, nehéz igénybevételre tervezett abroncsok CE minősítés Turbófeltöltő biztonsági szikrafogóval Garancia: 12 hónap, vagy 2000 üzemóra (amelyik hamarabb bekövetkezik) * A (ROPS) Átforduláskor védő szerkezet megfelel a SAE-J1040 és ISO 3471 előírásainak, a (FOPS) Lehulló tárgyak ellen védő szerkezet megfelel a SAE-J1043 és ISO 3449, 1. szint előírásainak Opcionális elemek Gyári felszerelések o Nehéz igénybevételre tervezett rádió o Nagyáramlású (high-flow) hidraulika o Deluxe műszerfal o Zárt fülke fűtéssel o Klímaberendezés o Hidraulikus Bob-Tach o 14 x 17,5, 12-rétegű, megerősített abroncsok o 14 x 17,5, 12-rétegű, megerősített, habtöltésű abroncs o 14 x 17,5, szilárd flex abroncsok A forgalmazó által beépíthető, külön kérhető felszerelések o Motorblokk-melegítő készlet

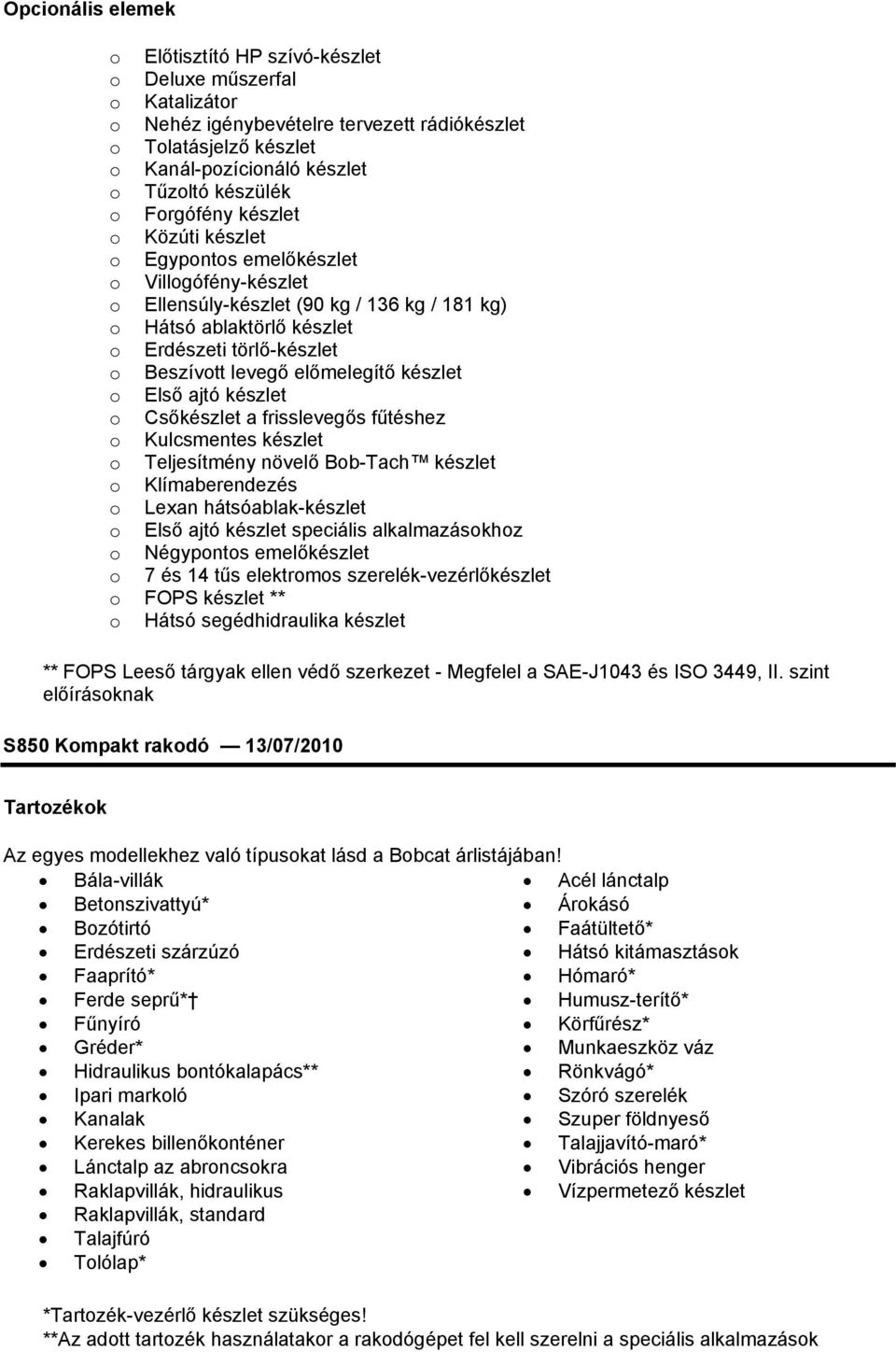

8 Opcionális elemek o Előtisztító HP szívó-készlet o Deluxe műszerfal o Katalizátor o Nehéz igénybevételre tervezett rádiókészlet o Tolatásjelző készlet o Kanál-pozícionáló készlet o Tűzoltó készülék o Forgófény készlet o Közúti készlet o Egypontos emelőkészlet o Villogófény-készlet o Ellensúly-készlet (90 kg / 136 kg / 181 kg) o Hátsó ablaktörlő készlet o Erdészeti törlő-készlet o Beszívott levegő előmelegítő készlet o Első ajtó készlet o Csőkészlet a frisslevegős fűtéshez o Kulcsmentes készlet o Teljesítmény növelő Bob-Tach készlet o Klímaberendezés o Lexan hátsóablak-készlet o Első ajtó készlet speciális alkalmazásokhoz o Négypontos emelőkészlet o 7 és 14 tűs elektromos szerelék-vezérlőkészlet o FOPS készlet ** o Hátsó segédhidraulika készlet ** FOPS Leeső tárgyak ellen védő szerkezet - Megfelel a SAE-J1043 és ISO 3449, II. szint előírásoknak Tartozékok Az egyes modellekhez való típusokat lásd a Bobcat árlistájában! Bála-villák Acél lánctalp Betonszivattyú* Árokásó Bozótirtó Faátültető* Erdészeti szárzúzó Hátsó kitámasztások Faaprító* Hómaró* Ferde seprű* Humusz-terítő* Fűnyíró Körfűrész* Gréder* Munkaeszköz váz Hidraulikus bontókalapács** Rönkvágó* Ipari markoló Szóró szerelék Kanalak Szuper földnyeső Kerekes billenőkonténer Talajjavító-maró* Lánctalp az abroncsokra Vibrációs henger Raklapvillák, hidraulikus Vízpermetező készlet Raklapvillák, standard Talajfúró Tolólap* *Tartozék-vezérlő készlet szükséges! **Az adott tartozék használatakor a rakodógépet fel kell szerelni a speciális alkalmazások

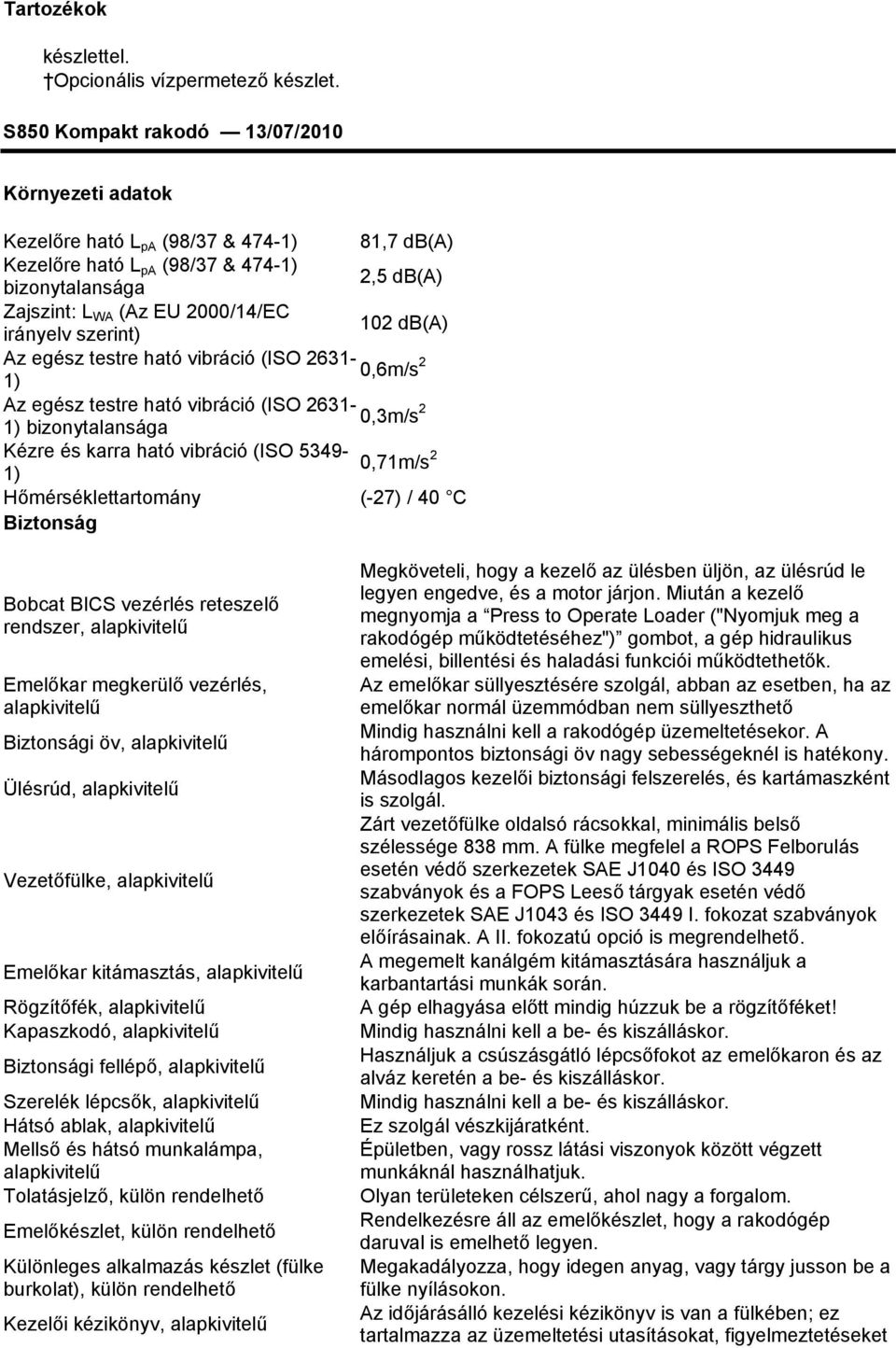

9 Tartozékok készlettel. Opcionális vízpermetező készlet. Környezeti adatok Kezelőre ható L pa (98/37 & 474-1) 81,7 db(a) Kezelőre ható L pa (98/37 & 474-1) bizonytalansága 2,5 db(a) Zajszint: L WA (Az EU 2000/14/EC irányelv szerint) 102 db(a) Az egész testre ható vibráció (ISO ,6m/s 2 1) Az egész testre ható vibráció (ISO ,3m/s 2 1) bizonytalansága Kézre és karra ható vibráció (ISO ) 0,71m/s 2 Hőmérséklettartomány (-27) / 40 C Biztonság Bobcat BICS vezérlés reteszelő rendszer, alapkivitelű Emelőkar megkerülő vezérlés, alapkivitelű Biztonsági öv, alapkivitelű Ülésrúd, alapkivitelű Vezetőfülke, alapkivitelű Emelőkar kitámasztás, alapkivitelű Rögzítőfék, alapkivitelű Kapaszkodó, alapkivitelű Biztonsági fellépő, alapkivitelű Szerelék lépcsők, alapkivitelű Hátsó ablak, alapkivitelű Mellső és hátsó munkalámpa, alapkivitelű Tolatásjelző, külön rendelhető Emelőkészlet, külön rendelhető Különleges alkalmazás készlet (fülke burkolat), külön rendelhető Kezelői kézikönyv, alapkivitelű Megköveteli, hogy a kezelő az ülésben üljön, az ülésrúd le legyen engedve, és a motor járjon. Miután a kezelő megnyomja a Press to Operate Loader ("Nyomjuk meg a rakodógép működtetéséhez") gombot, a gép hidraulikus emelési, billentési és haladási funkciói működtethetők. Az emelőkar süllyesztésére szolgál, abban az esetben, ha az emelőkar normál üzemmódban nem süllyeszthető Mindig használni kell a rakodógép üzemeltetésekor. A hárompontos biztonsági öv nagy sebességeknél is hatékony. Másodlagos kezelői biztonsági felszerelés, és kartámaszként is szolgál. Zárt vezetőfülke oldalsó rácsokkal, minimális belső szélessége 838 mm. A fülke megfelel a ROPS Felborulás esetén védő szerkezetek SAE J1040 és ISO 3449 szabványok és a FOPS Leeső tárgyak esetén védő szerkezetek SAE J1043 és ISO 3449 I. fokozat szabványok előírásainak. A II. fokozatú opció is megrendelhető. A megemelt kanálgém kitámasztására használjuk a karbantartási munkák során. A gép elhagyása előtt mindig húzzuk be a rögzítőféket! Mindig használni kell a be- és kiszálláskor. Használjuk a csúszásgátló lépcsőfokot az emelőkaron és az alváz keretén a be- és kiszálláskor. Mindig használni kell a be- és kiszálláskor. Ez szolgál vészkijáratként. Épületben, vagy rossz látási viszonyok között végzett munkáknál használhatjuk. Olyan területeken célszerű, ahol nagy a forgalom. Rendelkezésre áll az emelőkészlet, hogy a rakodógép daruval is emelhető legyen. Megakadályozza, hogy idegen anyag, vagy tárgy jusson be a fülke nyílásokon. Az időjárásálló kezelési kézikönyv is van a fülkében; ez tartalmazza az üzemeltetési utasításokat, figyelmeztetéseket

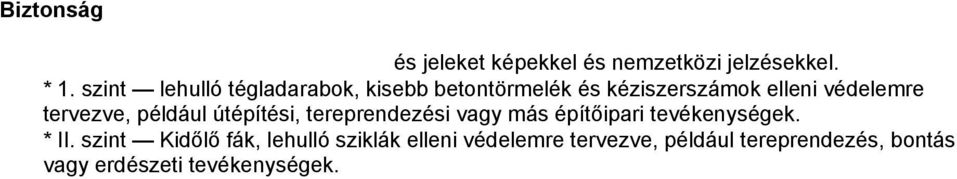

10 Biztonság és jeleket képekkel és nemzetközi jelzésekkel. * 1. szint lehulló tégladarabok, kisebb betontörmelék és kéziszerszámok elleni védelemre tervezve, például útépítési, tereprendezési vagy más építőipari tevékenységek. * II. szint Kidőlő fák, lehulló sziklák elleni védelemre tervezve, például tereprendezés, bontás vagy erdészeti tevékenységek.
