Topográfiai térképszolgáltatás és talaj információs rendszer a környezetkímélő mezőgazdaság szolgálatában

Átírás

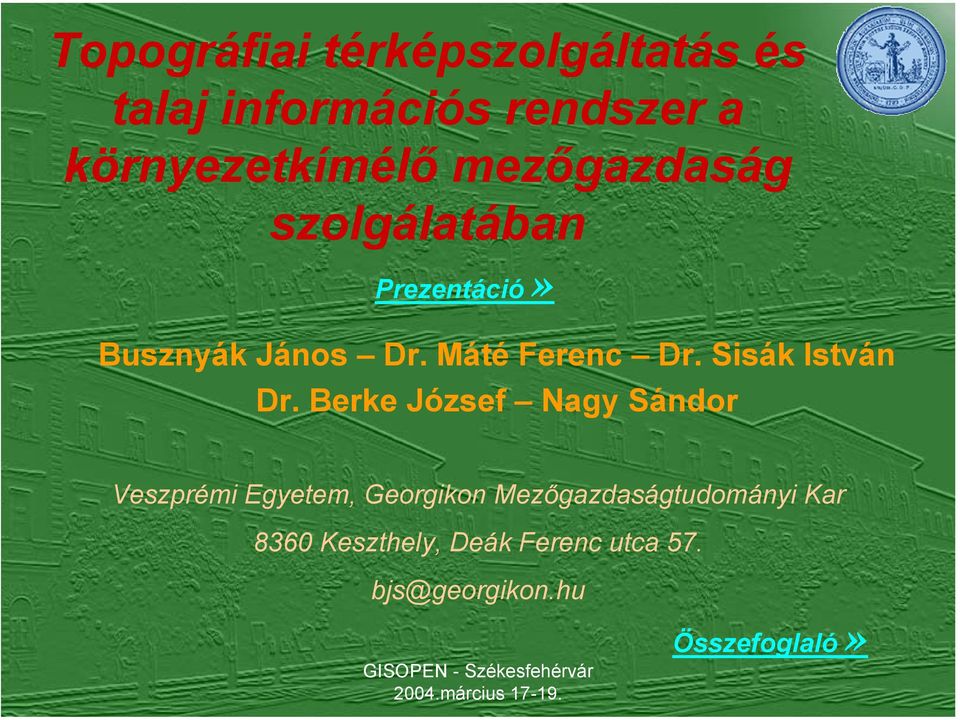

1 Topográfiai térképszolgáltatás és talaj információs rendszer a környezetkímélő mezőgazdaság szolgálatában Prezentáció» Busznyák János Dr. Máté Ferenc Dr. Sisák István Dr. Berke József Nagy Sándor Veszprémi Egyetem, Georgikon Mezőgazdaságtudományi Kar 8360 Keszthely, Deák Ferenc utca 57. bjs@georgikon.hu Összefoglaló»

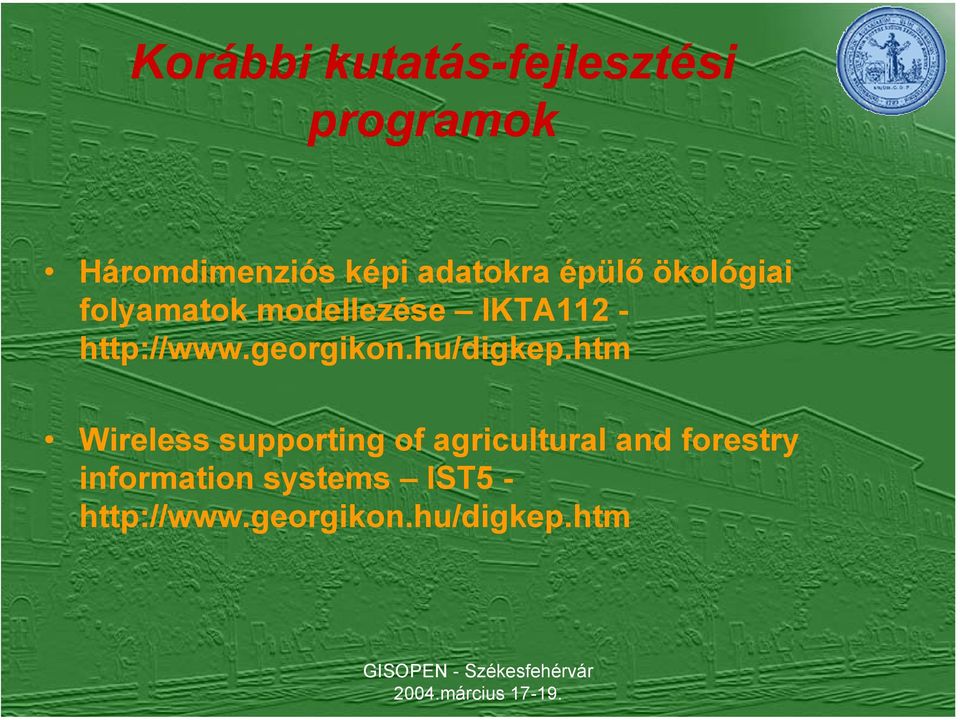

2 Korábbi kutatás-fejlesztési programok Háromdimenziós képi adatokra épülő ökológiai folyamatok modellezése IKTA Wireless supporting of agricultural and forestry information systems IST5 -

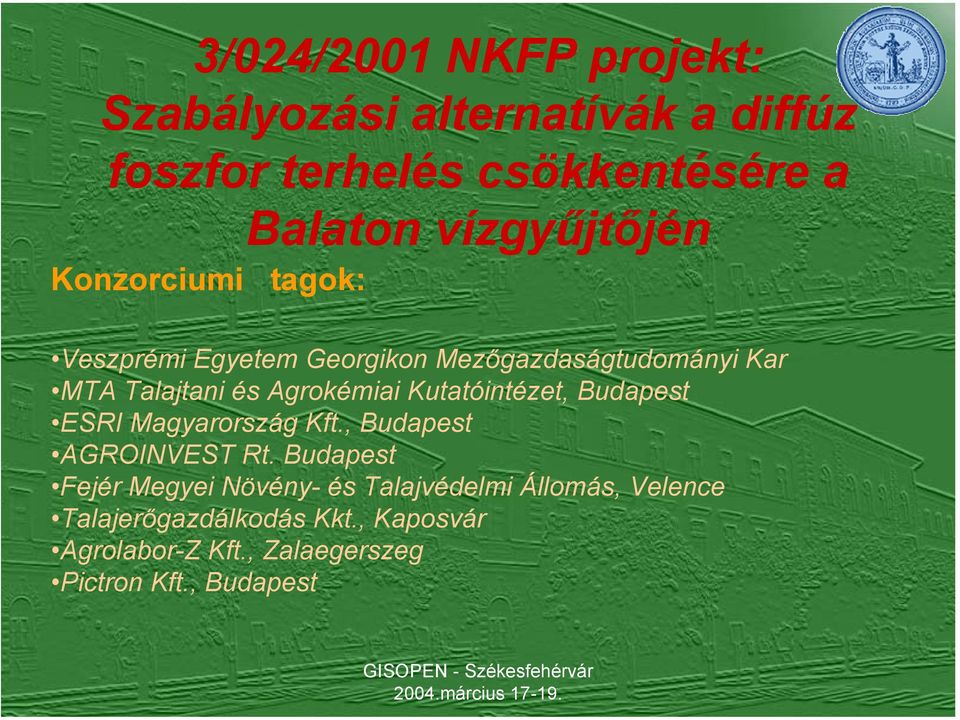

3 3/024/2001 NKFP projekt: Szabályozási alternatívák a diffúz foszfor terhelés csökkentésére a Balaton vízgyűjtőjén Konzorciumi tagok: Veszprémi Egyetem Georgikon Mezőgazdaságtudományi Kar MTA Talajtani és Agrokémiai Kutatóintézet, Budapest ESRI Magyarország Kft., Budapest AGROINVEST Rt. Budapest Fejér Megyei Növény- és Talajvédelmi Állomás, Velence Talajerőgazdálkodás Kkt., Kaposvár Agrolabor-Z Kft., Zalaegerszeg Pictron Kft., Budapest

4 Konzorciumon kívüli szervezetekkel való együttműködés Balaton Fejlesztési Tanács (korábban készült kutatási dokumentáció, adatbázis, Somogybabod) FVM Növény- és Talajvédelmi Központi Szolgálat (adatbázis, meliorációs tervek, Somogybabod) Növény és Talajvédelmi Állomások: Vas, Somogy és Veszprém megye (talajtérképek ) Földhivatalok (talajtérképek ) Vízügyi Igazgatóságok: Dél-, Közép és Nugat Dunántúli (kisvízfolyások vízhozam adatbázisa) NYUVIZIG-Kisbalatoni Üzemmérnökség (Zala adatbázis) Közép-Dunántúli Környezetvédelmi Felügyelőség (Balaton és vízfolyások vízminőségi adatbázisa) KSH (településsoros adatok avízgyűjtőről) HM Térképészeti Kht, FÖMI (topográfiai térképek, légifotók vásárlása)

5 Célkitűzések Kutatás Vízgyűjtő adatbázis fejlesztése Szaktanácsadás fejlesztése

6 Adatok a vízgyűjtőről A talaj- és tápanyageróziót befolyásoló tényezők közül a csapadékra, valamint a domborzatra és a felszínborításra vonatkozó adatbázisok egy kézben vannak. A talajtani tényezők legalább olyan fontosak, de a talajtakaróra vonatkozó adatok rendkívül szétaprózottak. Ezek adatbázisba szervezése és az egyéb adatbázisokhoz történő integrálása a projekt fontos célkitűzése.

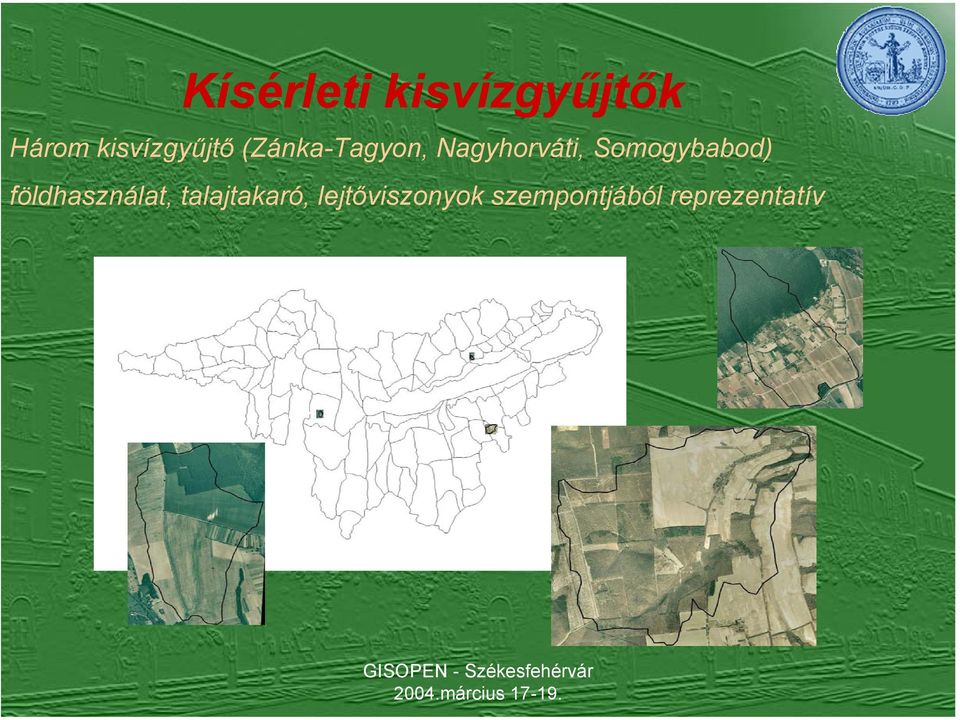

7 Kísérleti kisvízgyűjtők Három kisvízgyűjtő (Zánka-Tagyon, Nagyhorváti, Somogybabod) földhasználat, talajtakaró, lejtőviszonyok szempontjából reprezentatív

8 Kísérleti kisvízgyűjtők Nagyhorváti

9 Kísérleti kisvízgyűjtők Somogybabod és Zánka

10 Talajminták a kísérleti kisvízgyűjtőkről

11 Részvízgyűjtők Tetves patak: Visznél A Dél-dunántúli Vízügyi Igazgatóság mérőszelvényén tervezünk automatikus méréseket: a foszfor útját a pontszerű forrástól a részvízgyűjtőig követni tudjuk somogybabodi kísérleti vízgyűjtő

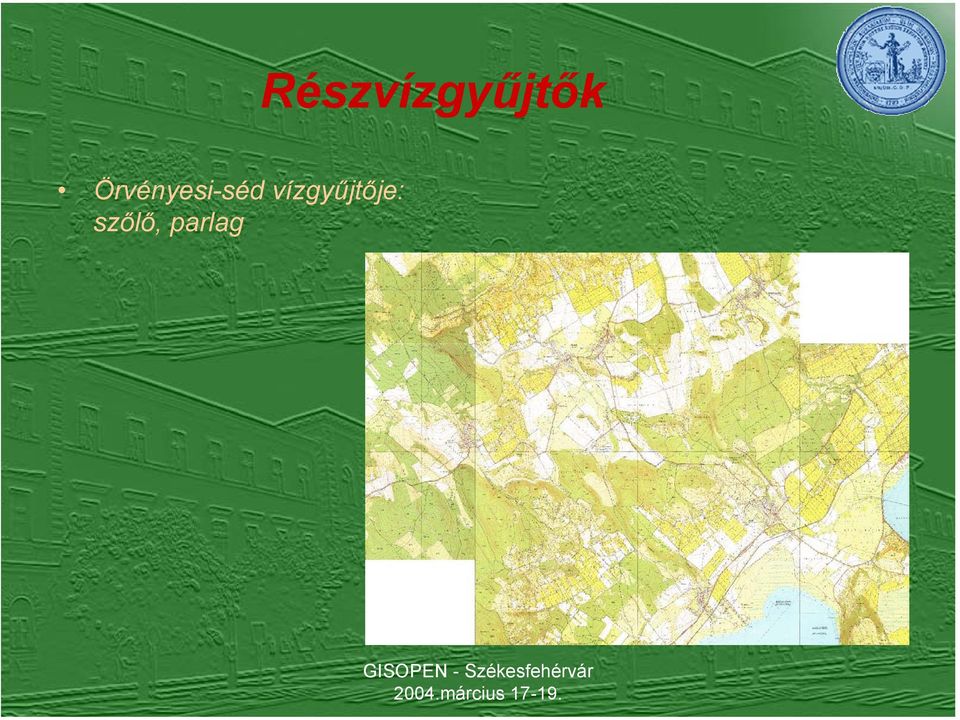

12 Részvízgyűjtők Örvényesi-séd vízgyűjtője: szőlő, parlag

13 Korábban publikált eredmények térinformatikai feldolgozása (Horváth-Kamarás 1980, AGROINVEST tanulmányok) A felszín tagoltsága Erózió Relatív relief m/km 2 0-1,1 1, Erózió t/ha/év

14 községhatáros talajtérképek Zala M. Földh. Vízgyűjtő talaj-adatbázis szelvényhatáros talajtérképek Zala M. Földh. gazdaságokra készített régi talajtérképek Veszprém M. NTSZ hiányzó pontszerű adatok Vas és Veszprém M. NTSZ szelvényhatáros új talajtérképek Veszprém M. Földh. pontszerű adatok Agrolabor-Z Kft. pontszerű adatok Somogy M. NTSZ régi és új talajtérképek Somogy M. Földh. + NTSZ pontszerű adatok Talajerőgazdálkodás Kkt.

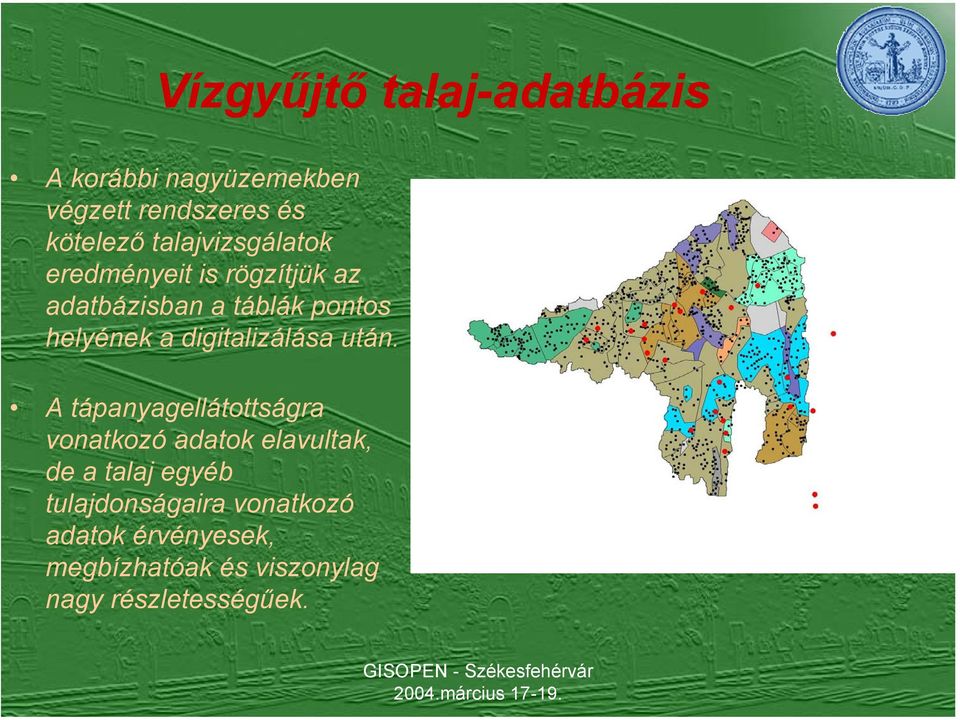

15 Vízgyűjtő talaj-adatbázis A korábbi nagyüzemekben végzett rendszeres és kötelező talajvizsgálatok eredményeit is rögzítjük az adatbázisban a táblák pontos helyének a digitalizálása után. A tápanyagellátottságra vonatkozó adatok elavultak, de a talaj egyéb tulajdonságaira vonatkozó adatok érvényesek, megbízhatóak és viszonylag nagy részletességűek.

16 Szerves trágya bemosódási kockázati index településsoros statisztikai adatok alapján

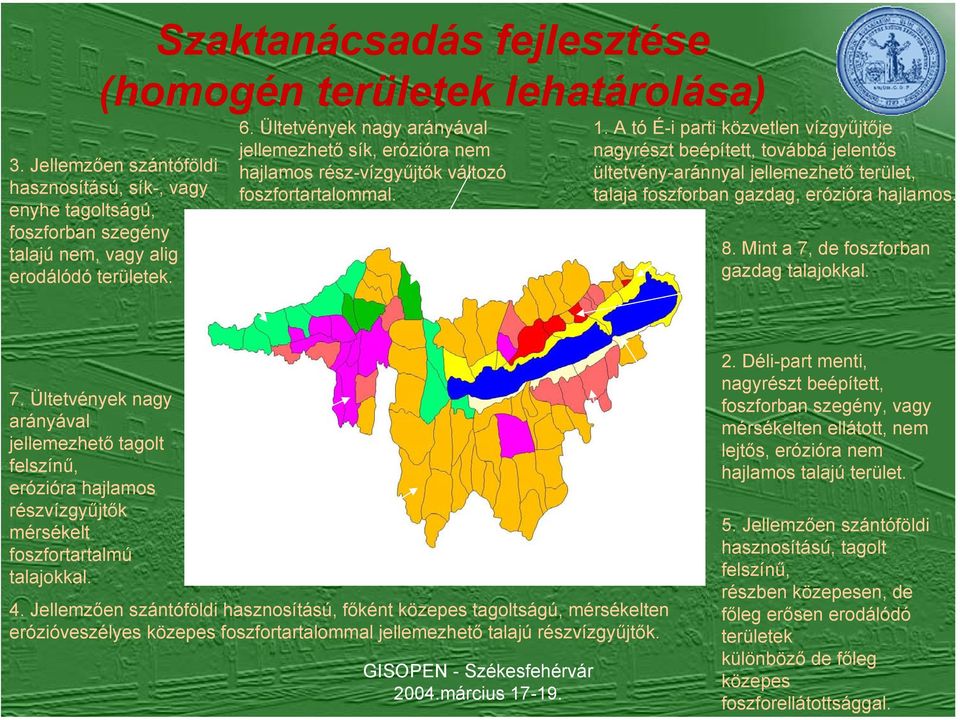

17 Szaktanácsadás fejlesztése (homogén területek lehatárolása) 3. Jellemzően szántóföldi hasznosítású, sík-, vagy enyhe tagoltságú, foszforban szegény talajú nem, vagy alig erodálódó területek. 6. Ültetvények nagy arányával jellemezhető sík, erózióra nem hajlamos rész-vízgyűjtők változó foszfortartalommal. 1. A tó É-i parti közvetlen vízgyűjtője nagyrészt beépített, továbbá jelentős ültetvény-aránnyal jellemezhető terület, talaja foszforban gazdag, erózióra hajlamos. 8. Mint a 7, de foszforban gazdag talajokkal. 7. Ültetvények nagy arányával jellemezhető tagolt felszínű, erózióra hajlamos részvízgyűjtők mérsékelt foszfortartalmú talajokkal. 4. Jellemzően szántóföldi hasznosítású, főként közepes tagoltságú, mérsékelten erózióveszélyes közepes foszfortartalommal jellemezhető talajú részvízgyűjtők. 2. Déli-part menti, nagyrészt beépített, foszforban szegény, vagy mérsékelten ellátott, nem lejtős, erózióra nem hajlamos talajú terület. 5. Jellemzően szántóföldi hasznosítású, tagolt felszínű, részben közepesen, de főleg erősen erodálódó területek különböző de főleg közepes foszforellátottsággal.

18 Szaktanácsadás fejlesztése (táblaszintű eróziós becslés és a talajvédelmi beavatkozások hatékonyságának a becslése) A somogybabodi kísérleti vízgyűjtő légifotón Lejtő irányú transzekt és a szintvonalak metszete Digitalizált szintvonalak, pontos domborzati modell

19 Erózió számítás lejtésdiagram alapján 6,3 % A koordinátákból és magassági vonalakból szerkesztett lejtő 15,5 % 250 tengerszint feletti magasság m % magasság lejtőszakaszok 9,4 % vízszintes távolság m

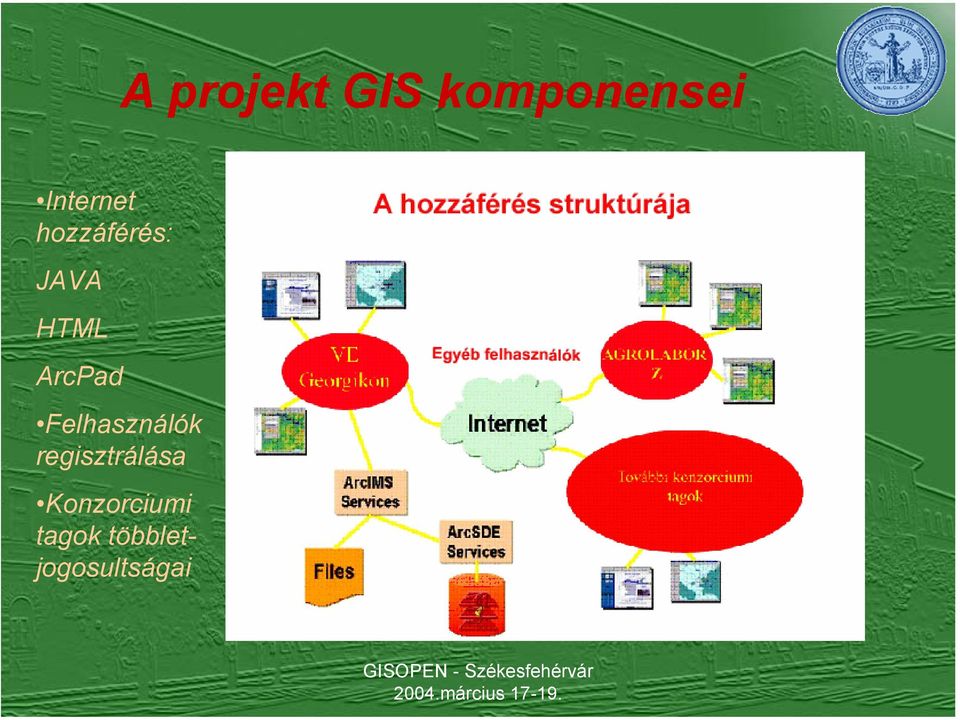

20 A projekt GIS komponensei Internet hozzáférés: JAVA HTML ArcPad Felhasználók regisztrálása Konzorciumi tagok többletjogosultságai

21 Technikai feltételek kialakítása 2003 előtti fejlesztések Oktatóterem / gép/ Erdas Imagine, ArcView, Photoshop 2003-as fejlesztés Vizuális Informatikai Labor Hardver /OM beszerzés/ Szoftver /ArcGIS/ 3/024/2001 NKFP program vízgyűjtő projekt /Szabályozási Alternatívák a Diffúz Foszfor Terh. Csökk. a Balaton Vízgyűjtőjén /

22 Szerverek Hardver Evo W GHz Xeon dualproc.+2dbp monitor 2db nvidia Quadro4 750XGL, 2db 30 GB Ultra320 SCSI Hard Drive Munkaállomások D51C/P253/40/k/256c+V monitor 6db 512Mb DDR266 Hordozható számítógép, dokkolóval Compaq N800C P SXGaA 60 GB 6db Kiegészítő eszközök

23 Szoftver ESRI térinformatikai szoftverrendszer ArcIMS A License Manager által biztosított szoftverek Néhány példa: ArcINFO ArcMap Server ArcPress ArcScan ArcSDE Editor Publisher StreetMap Survey TIN További rendelkezésre álló szoftverek ArcPad MapObjects 2.2

24 Lekérdezhető adatok (pl. KSH) ArcIMS HTML viewer

25 Letölthető es topográfiai térképek elérése ArcIMS HTML viewer Letölthető TIF képek /4x4 m/ pixelmérettel Hyperlink réteg

26 A térképszerver ArcPad elérése ArcIMS ArcPad ipaq Pocket PC
