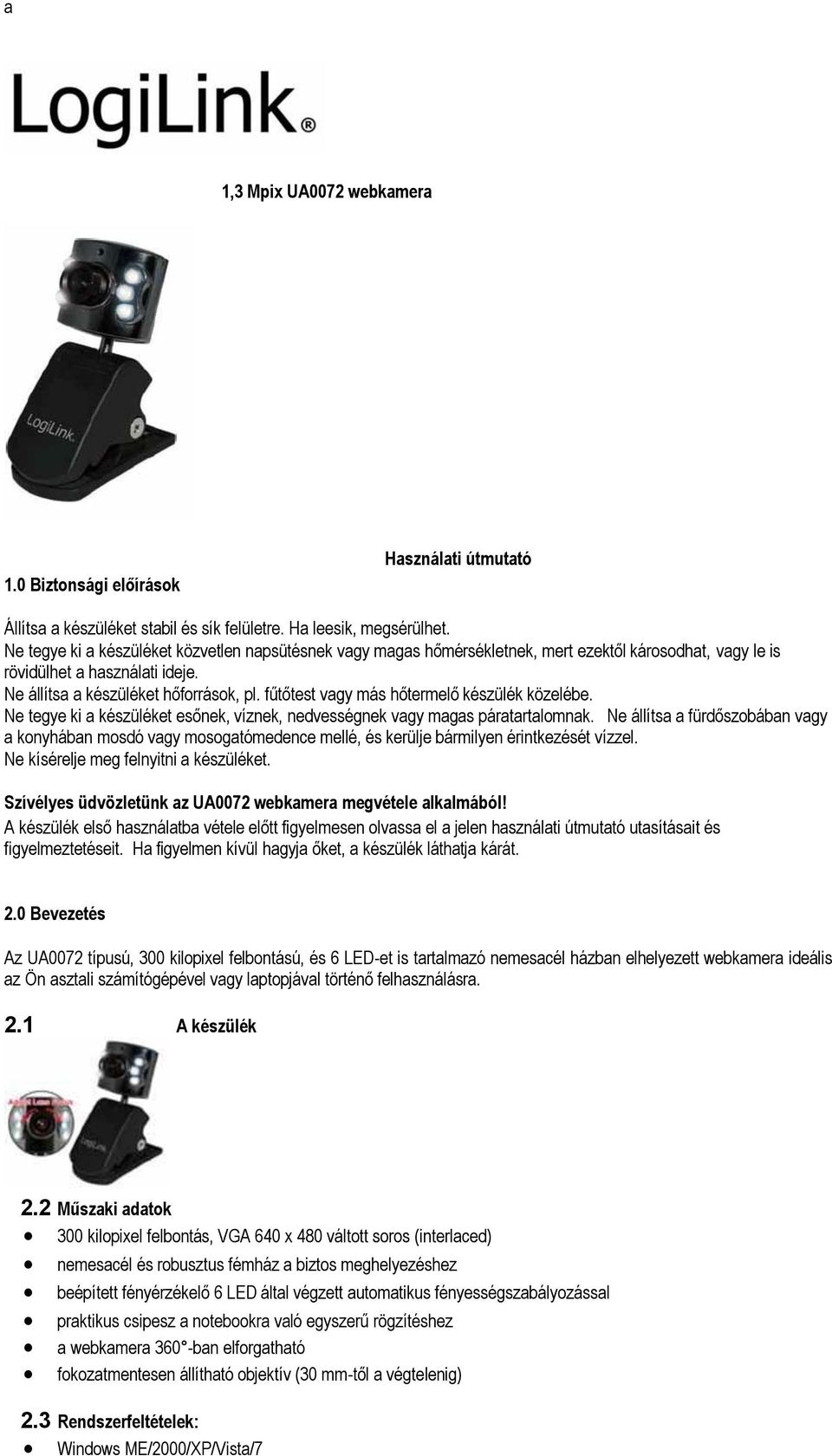

1 a 1,3 Mpix UA0072 webkamera 1.0 Biztonsági előírások Használati útmutató Állítsa a készüléket stabil és sík felületre. Ha leesik, megsérülhet. Ne tegye ki a készüléket közvetlen napsütésnek vagy magas hőmérsékletnek, mert ezektől károsodhat, vagy le is rövidülhet a használati ideje. Ne állítsa a készüléket hőforrások, pl. fűtőtest vagy más hőtermelő készülék közelébe. Ne tegye ki a készüléket esőnek, víznek, nedvességnek vagy magas páratartalomnak. Ne állítsa a fürdőszobában vagy a konyhában mosdó vagy mosogatómedence mellé, és kerülje bármilyen érintkezését vízzel. Ne kísérelje meg felnyitni a készüléket. Szívélyes üdvözletünk az UA0072 webkamera megvétele alkalmából! A készülék első használatba vétele előtt figyelmesen olvassa el a jelen használati útmutató utasításait és figyelmeztetéseit. Ha figyelmen kívül hagyja őket, a készülék láthatja kárát. 2.0 Bevezetés Az UA0072 típusú, 300 kilopixel felbontású, és 6 LED-et is tartalmazó nemesacél házban elhelyezett webkamera ideális az Ön asztali számítógépével vagy laptopjával történő felhasználásra. 2.1 A készülék 2.2 Műszaki adatok 300 kilopixel felbontás, VGA 640 x 480 váltott soros (interlaced) nemesacél és robusztus fémház a biztos meghelyezéshez beépített fényérzékelő 6 LED által végzett automatikus fényességszabályozással praktikus csipesz a notebookra való egyszerű rögzítéshez a webkamera 360 -ban elforgatható fokozatmentesen állítható objektív (30 mm-től a végtelenig) 2.3 Rendszerfeltételek: Windows ME/2000/XP/Vista/7

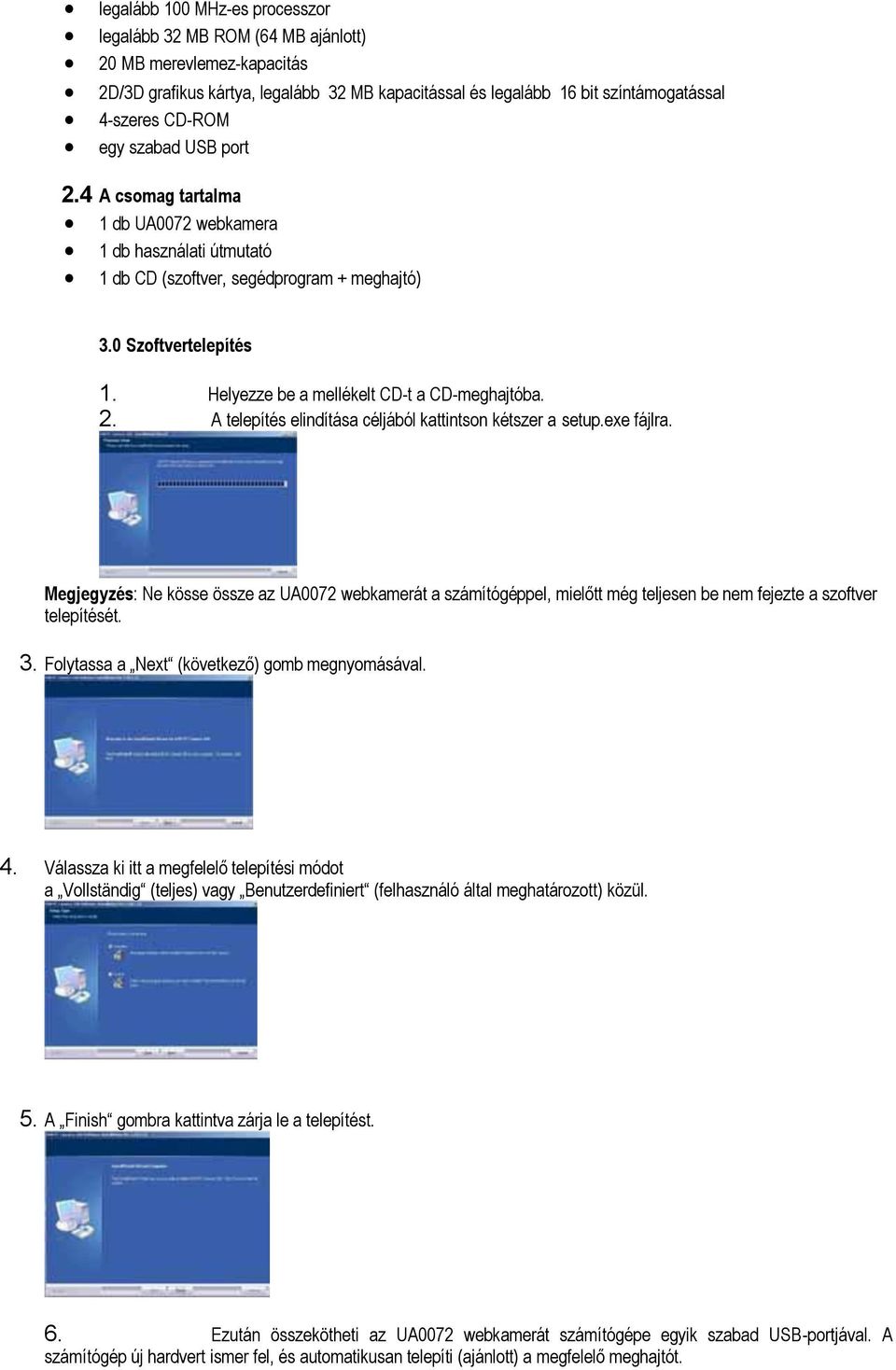

2 legalább 100 MHz-es processzor legalább 32 MB ROM (64 MB ajánlott) 20 MB merevlemez-kapacitás 2D/3D grafikus kártya, legalább 32 MB kapacitással és legalább 16 bit színtámogatással 4-szeres CD-ROM egy szabad USB port 2.4 A csomag tartalma 1 db UA0072 webkamera 1 db használati útmutató 1 db CD (szoftver, segédprogram + meghajtó) 3.0 Szoftvertelepítés 1. Helyezze be a mellékelt CD-t a CD-meghajtóba. 2. A telepítés elindítása céljából kattintson kétszer a setup.exe fájlra. Megjegyzés: Ne kösse össze az UA0072 webkamerát a számítógéppel, mielőtt még teljesen be nem fejezte a szoftver telepítését. 3. Folytassa a Next (következő) gomb megnyomásával. 4. Válassza ki itt a megfelelő telepítési módot a Vollständig (teljes) vagy Benutzerdefiniert (felhasználó által meghatározott) közül. 5. A Finish gombra kattintva zárja le a telepítést. 6. Ezután összekötheti az UA0072 webkamerát számítógépe egyik szabad USB-portjával. A számítógép új hardvert ismer fel, és automatikusan telepíti (ajánlott) a megfelelő meghajtót.

3 4.0 Az AMCAP szoftver 4.1 Indítsa el az AMCAP szoftvert. A Windows XP alatt a szoftvert a Start Programme PC Camera-UA0072 AMCAP útvonalon tudja elindítani. Lehetősége van egy parancsikon elhelyezésére is az asztalon. Kattintson a telepítés befejezése után a PMCap ikonra, és ekkor megjelenik a webkamera képe. 4.2 Az AMCAP szoftver funkciói A File menüpont a) Set Capture File (a fájlrögzítés beállítása) Itt a fájlrögzítés (Capture Datei) (fénykép) tárolási helyét határozhatja meg. b) Allocate File Space (memóriaterület foglalás) Határozza meg a megfelelő fájlrögzítési memóriaterületet. c) Save Capture Video (videorögzítés/mentés) Itt a videofájl-rögzítés (Capture Video Datei) tárolási helyét határozhatja meg. d) Exit (kilépés) A program elhagyása Devices (eszközök) menüpont Ebben a menüpontban választhatja ki a megfelelő kamerá(ka)t Options menüpont a) Preview (előnézet) Aktivált Preview (előnézet) funkcióval láthatja a webkamera képét. b) Video Capture Filter (videorögzítés szűrője) Itt a következő három beállítás végezhető el, Settings (a video-adatfolyam tulajdonságainak a beállítása), Effects (effektusok és keretek) és Zoom (a video-adatfolyam zoomolása). - Settings (beállítások) Képvezérlés, automatikus üzemmód-vezérlés, beltér/kültér, villódzás (50/60 Hz), további opciók, kiegészítő LED üzemmód (be/ki/auto).

4 - Effects (effektusok) Az Effects pont alatt lehetősége van speciális effektusok és keretek alkalmazására. Felhasználó által meghatározott kereteket is lehet alkalmazni. - Zoom A Zoom pont alatt lehetősége van a megjelenített kép szabad zoomolására. c) Video Capture Pin (videorögzítés): Itt a következő három beállítás végezhető el, Video Format (a képkockasebesség beállítása), Color Space (színtér) és Output Size (kimeneti méret). 6

5 4.2.4 Capture (rögzítés) menüpont a) Start Capture (rögzítés elindítása) A Start Capture gombra való rákattintás után az OK gombbal tárolhatja a videoklipet, vagy a Cancel gombbal visszavonhatja a rögzítést. A videoklip a c) pontban meghatározott memóriahelyen tárolódik. b) Capture Audio (hangrögzítés) Az UA0072 webkamerának nincs beépített mikrofonja, ezért ez a kiválasztási pont szürke színnel van fedve. c) Master Stream (fő adatfolyam) Itt a következő három választási lehetősége van: None (egyik sem), Audio vagy Video. d) Set Frame Rate A képváltási frekvencia/képkockasebesség beállítása e) Set Time Limit (időkorlát beállítása) A maximális felvételi idő beállítása A Help (súgó) menüpont Itt találja meg az AMCAP szoftver pontos nevét és verziószámát.

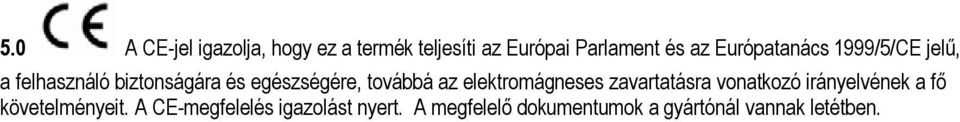

6 5.0 A CE-jel igazolja, hogy ez a termék teljesíti az Európai Parlament és az Európatanács 1999/5/CE jelű, a felhasználó biztonságára és egészségére, továbbá az elektromágneses zavartatásra vonatkozó irányelvének a fő követelményeit. A CE-megfelelés igazolást nyert. A megfelelő dokumentumok a gyártónál vannak letétben.
