1 HV-WDMC vezetékes,egér videónagyító Használati útmutató Alko-Soft Szolgáltató Bt.Web: +36(30) Oldal 1 / 11

2 Tartalomjegyzék ELŐSZÓ...3 I. AZ EGÉR VIDEÓNAGYÍTÓ FELÉPÍTÉSE...5 I. 1. Bekapcsoló gomb...5 I. 2. Nagyítás / kicsinyítés gomb...5 I. 3. Színmódok változtatása...5 I. 4. Képfagyasztás...5 I. 5. Működést jelző Led...5 I. 6. Görgők...5 I. 7. Kamera, megvilágítás...6 II. ELSŐ LÉPÉSEK ÜZEMBE HELYEZÉS...7 III. AZ EGÉR VIDEÓNAGYÍTÓ HASZNÁLATA...8 III. 1. Mozgatás az olvasandó szövegen...8 III. 2. Nagyítási szint beállítása...8 III. 3. Színmódok váltása...8 III. 4. Képfagyasztási funkció...8 III. 5 AMCAP szoftver használata...8 III File menüpont...9 III Devices menüpont...9 III Options menüpont...9 III Capture menüpont III Help menüpont IV. TECHNIKAI ADATOK Oldal 2 / 11

3 Jelen kézikönyv tartalma minden előzetes bejelentés nélkül megváltozhat. A Vinvision Technology Co., Limited. fenntartja magának a fordítás jogát. A Magyar kézikönyvet készítette, szerkesztette az Alko-soft Bt július. ELŐSZÓ Köszönjük, hogy a Vinvision Technology Co., Limited termékét választotta. Annak érdekében, hogy készülékéből a legtöbbet kihozhassa, figyelmesen olvassa el ezen kézikönyvet. A doboz tartalma: HW-WDMC egér videó nagyító USB átalakító kábel Szoftver CD Kényelmes hord táska Használati utasítás Könnyen csatlakoztatható számítógéphez. Csatlakoztassa össze, kapcsolja be, és máris olvashatja számítógépe képernyőjén a leveleit, könyveit, egyéb írásos anyagait. Jó minőségben olvashat akár térképet, megnézheti fényképeit és egyéb képi elemek olvasására is alkalmas. Kényelmes kialakítással segíti a gördülékeny olvasást. A készülék főbb funkciói Vezetékes, kivitel Támogatott videó megjelenítés: számítógép Könnyű használhatóság Ergonomikus és kompakt tervezés 4 működési üzemmód Kis súlya révén kényelmesen hordozható Támogatott állókép- és visszajátszás funkciók A monitor méretétől függően 20-75X nagyítási arány Oldal 3 / 11

4 Fehér egyensúly tartomány: 2500K és 7000K között, automatikus szabályozással Intelligens háttér világítási rendszer Könnyen használható szoftver Felelősségvállalási nyilatkozat A készüléket rendeltetésszerűen használja, és tartsa biztonságos helyen. A helytelen használat következtében keletkezett károkért a gyártó nem vállal semmiféle felelősséget. A gyártó nem vállal továbbá felelősséget abban az esetben sem, ha a felhasználót egy harmadik fél általi javíttatás miatt éri kár. Egyéb információk A készülék nem vízálló, ezért védje a víztől. A készülék alján lévő Led lámpa erős fényt ad ki. Kérjük ne nézze hosszabb ideig a Led világítást, mert az a szem károsodásához is vezethet. Oldal 4 / 11

5 I. AZ EGÉR VIDEÓNAGYÍTÓ FELÉPÍTÉSE Helyezze maga elé úgy a készüléket, hogy a bal oldalsó részén legyen a hüvelykujjánál egy toló kapcsoló. A felső részén pedig egy két irányba nyomható gomb, valamint ennek a két oldalán egy-egy nyomógomb. Ha megfigyeli, úgy kell megfogni a készüléket, mint egy számítógépes egeret. I. 1. Bekapcsoló gomb A bal oldalsó részén található egy lefelé és felfelé tolható kapcsológomb. Ezzel tudja a készüléket be/kikapcsolni. Amennyiben a kapcsolót felfelé tolja, a készüléket kikapcsolta. Lefelé tolás esetén pedig bekapcsolta. Amennyiben sikeresen bekapcsolt a készülék, 5 rövid sípoló hangot ad. I. 2. Nagyítás / kicsinyítés gomb Az egér videónagyító felső részén található egy két irányba nyomható nyomógomb. Ez a nyomógomb felel a nagyított kép nagyításáért és kicsinyítéséért. Nyomja meg az Öntől távolabb eső (felső) gombot a nagyítási fok növeléséhez. A kicsinyítéshez pedig az alsó gombot az Önhöz közelebbit használhatja. A nagyítási fok függ a számítógép képernyőméretétől. Minél nagyobb a kijelző, annál nagyobb nagyítási fokot lehet elérni. I. 3. Színmódok változtatása A nagyítás / kicsinyítés gomboktól balra található egy lapos nyomógomb. A nyomógomb egymás utáni megnyomásával tudja a színmódokat változtatni. I. 4. Képfagyasztás A nagyítás és kicsinyítés gomboktól Jobra található egy lapos nyomógomb, mellyel az aktuális képet tudja kimerevíteni. Egyszeri megnyomással az aktuális kép kimerevedik. Újbóli megnyomásra folytathatja az olvasást. I. 5. Működést jelző Led A készülék alsó részén található egy Led. Működés közben folyamatosan világít. I. 6. Görgők A készülék alsó részén négy db. görgő található. A görgők vízszintes irányban képesek mozogni. Segítségükkel könnyeddé válik a sorvezetés egy papírlapon, hiszen csak vízszintesen tudja csúsztatni a készüléket. Sorváltás esetén erőteljesebben kell lefelé húzni az eszközt. Oldal 5 / 11

6 I. 7. Kamera, megvilágítás A készülék alján egy bemélyedésben található a kamera, és a megvilágítás. A le des világításnak köszönhetően független a külső fényviszonyoktól. A kamerát és lámpát száraz törlőkendővel tisztítsa. Amennyiben erőteljes szennyeződés érte, akkor áramtalanítást követően enyhén nedves kendővel végezze el a tisztítást. Oldal 6 / 11

7 II. ELSŐ LÉPÉSEK ÜZEMBE HELYEZÉS Bontsa fel a dobozt. Szedjen ki minden tartozékot. Csomagolja ki az egyes elemeket. Távolítsa el a kábelkötözőt a kábelről. A HV-WDMC egér videónagyító készülék adatkábelének szabad végét csatlakoztassa számítógépe USB aljzatába. Külön áramforrásról nem kell gondoskodnia,hiszen a számítógép USB aljzata ellátja a készüléket a megfelelő árammal. Helyezze a készüléket a nagyítani kívánt felületre. Kapcsolja be a HV-WDMC egér videónagyítóját, valamint számítógépét. Természetesen ha már be van kapcsolva a számítógépe, akkor is elvégezhető a csatlakoztatás. Amennyiben először csatlakoztatja az egér videónagyítót, a számítógép felismeri az eszközt. Ezért a csatlakoztatást követően várja meg a hardver felismerési folyamat végét. Amennyiben sikeres volt a folyamat, a csomagban található szoftver CD-t helyezze számítógépe optikai meghajtójába. Fájlkezelő segítségével nyissa meg a CD lemezt, és indítsa el róla az amcap 英 文 版.exe programot. Figyelem! Javasoljuk, hogy a fenti programot másolja a számítógépe Asztalára. Így mindig könnyen elérheti. A szoftver nem igényel telepítést. A szoftver elindítását követően a képernyőn a programban megjelenik a nagyított olvasandó felület. Amennyiben rendelkezik más csatlakoztatott kamerával, előfordul, hogy annak a képét látja. Ebben az esetben válassza ki a Devices menüpontot. A menüpontban válassza a GENERAL Audio menüt. A menüpont kiválasztását követően megjelenik az ablakban a nagyított olvasandó felület. Oldal 7 / 11

8 III. AZ EGÉR VIDEÓNAGYÍTÓ HASZNÁLATA III. 1. Mozgatás az olvasandó szövegen A fenti üzembe helyezés részben leírtak alapján csatlakoztassa, és helyezze üzembe a készüléket. Helyezze egyenesen az asztalra az olvasandó síkírást. Vigye a videónagyítót az olvasni kívánt szöveg elejére. A görgőknek köszönhetően könnyedén tudja a soron tartani, és folyamatosan húzni az egér videónagyítót. Sorváltáshoz vigye a sor elejére, majd kicsit erősebb kézmozdulattal vigye lejjebb, vagy feljebb. A másik kezével fogja le a papírt, nehogy elmozduljon. A csatlakozókábel elhelyezése végett javasoljuk, hogy vagy messzebb rakja a számítógép elé, vagy a számítógép mellett helyezze el az olvasni kívánt szöveget. Minden esetben rakja el a kábel útjába eső tárgyakat, vagy úgy helyezze el, hogy azok ne zavarják a szabad mozgását az adatkábelnek.. Hiszen az olvasás gördülékenységét zavarhatja a megakadó kábel. Javasoljuk, hogy az elindított számítógépes programot rakja teljes képernyőre a Job felső sarkában található teljes képernyő ikon megnyomásával, vagy az ALT+szóköz, majd az M billentyűk megnyomásával. III. 2. Nagyítási szint beállítása Állítsa be a megfelelő nagyítási szintet a nagyító / kicsinyítő gomb segítségével. III. 3. Színmódok váltása A színmód gomb segítségével állítsa be a megfelelő színmódot. Az alábbi színmódok érhetőek el: Színes Fekete alapon fehér Negatív Nagy kontrasztú III. 4. Képfagyasztási funkció Amennyiben szeretné az aktuális képet kimerevíteni, nyomja meg a képfagyasztás gombot. Ebben az esetben, ha elmozdul az egér videónagyítója, a képernyőn akkor is az utolsó nagyított képet látja. A gomb ismételt megnyomásával folytathatja az olvasást. III. 5 AMCAP szoftver használata Az AMCAP szoftver segítségével tudja a számítógépen az egér videónagyító készüléket használni. A szoftver kompatibilis minden ma használatos Microsoft Windows operációs rendszerrel Oldal 8 / 11

9 A szoftver menürendszere: File Device Options Capture Help III File menüpont Set Capture File (Felvételii fájl beállítása):segítségével meghatározhatja, hogy hová, és milyen néven kezelje a szoftver szükség esetén a felvett olvasási folyamatot. Megnyitást követően adja meg a mentés helyét, és a mentendi kívánt fájl nevét. Ne felejtse el beírni a kiterjesztését is (.avi). A Megnyitás gombra kattintva a megjelenő ablakban adja meg, hogy hány Mb legyen egy elmentett fájl maximális mérete. Allocate File Space (Felvételi fájl méretének módosítása): A menüpont segítségével módosíthatja a mentési fájl maximális méretét. Save Capture Video AS (Készített videó fájl mentése másként): Megnyomását követően megadhat egy másik fájlnevet, amibe a felvett videó anyagot elmentheti. Ne felejtse el beírni a kiterjesztését is (.avi). Exit (Kilépés): Megnyomására kilép az AMCAP programból. III Devices menüpont A Devices (Eszközök) menüpontban lehet beállítani, hogy mely kameráról vegye a felvételkor a képet, és mely mikrofonról vegye a hangot. Az egér videónagyító a GENERAL Audio. Ha ez mellett található a pipa, akkor ez a kiválasztott kamera. A mikrofont a lejjebb található listából választhatja ki. III Options menüpont Preview (Megjelenítés) menüpontra kattintva kikapcsolhatja a látható képet az ablakban. Amennyiben újra rákattint, visszakapcsolja a képet. Audio format (Hang beállítások): A menüpont alatt a minőségét tudja állítani a hangsávnak. Lehetőség van a bitráta állítására is. Video Capture Filter: Az egér videónagyítóhoz nem érhetőek el beállítások. Mivel ez a szoftver más kamera rendszerekhez is használatos, ezért ez a funkció a kamerák függvényében érhető csak el. Video Capture Pin: Ez a funkció az egér videónagyítóhoz nem érhető el, azaz nem használható. Oldal 9 / 11

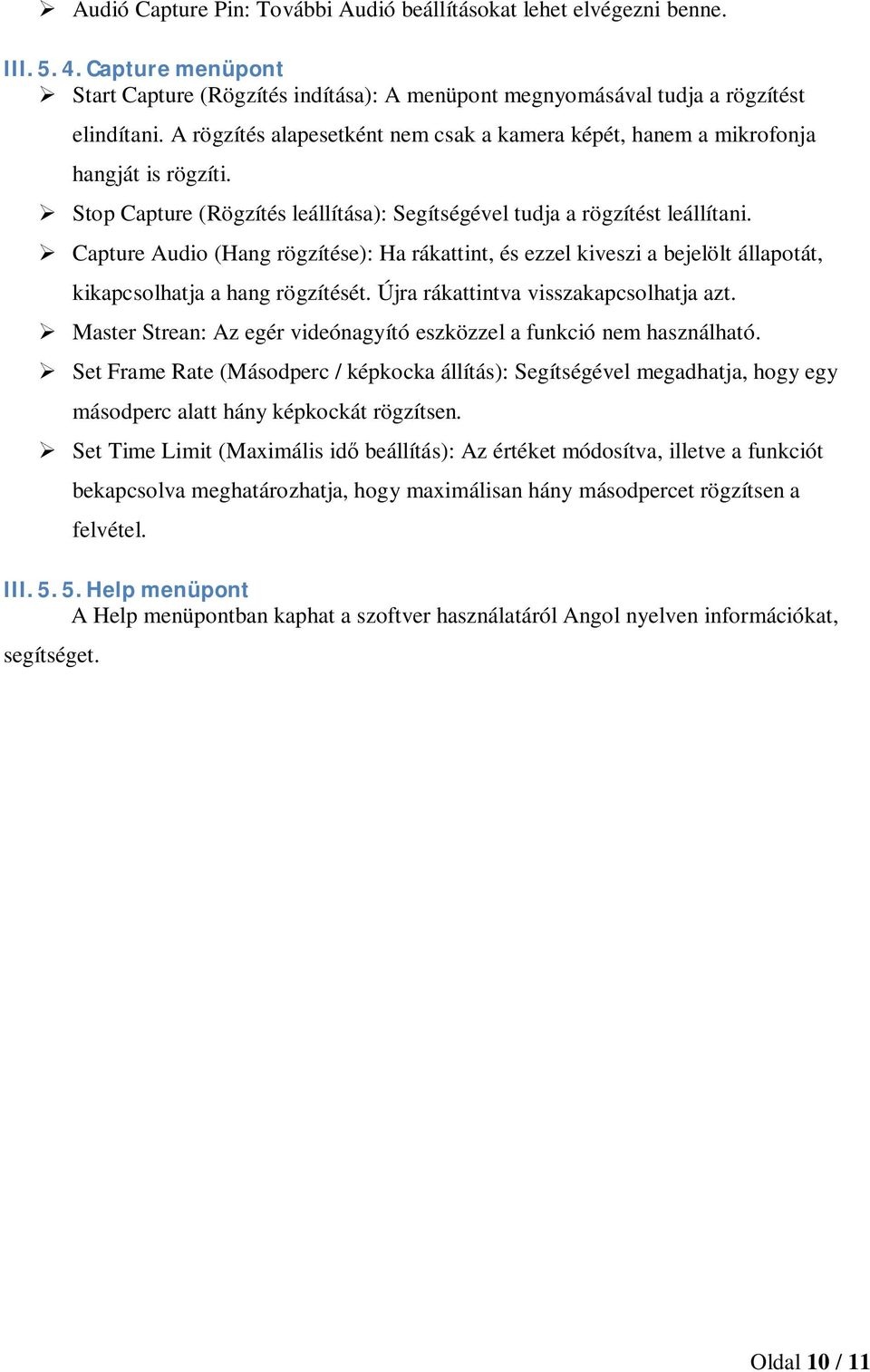

10 Audió Capture Pin: További Audió beállításokat lehet elvégezni benne. III Capture menüpont Start Capture (Rögzítés indítása): A menüpont megnyomásával tudja a rögzítést elindítani. A rögzítés alapesetként nem csak a kamera képét, hanem a mikrofonja hangját is rögzíti. Stop Capture (Rögzítés leállítása): Segítségével tudja a rögzítést leállítani. Capture Audio (Hang rögzítése): Ha rákattint, és ezzel kiveszi a bejelölt állapotát, kikapcsolhatja a hang rögzítését. Újra rákattintva visszakapcsolhatja azt. Master Strean: Az egér videónagyító eszközzel a funkció nem használható. Set Frame Rate (Másodperc / képkocka állítás): Segítségével megadhatja, hogy egy másodperc alatt hány képkockát rögzítsen. Set Time Limit (Maximális idő beállítás): Az értéket módosítva, illetve a funkciót bekapcsolva meghatározhatja, hogy maximálisan hány másodpercet rögzítsen a felvétel. III Help menüpont A Help menüpontban kaphat a szoftver használatáról Angol nyelven információkat, segítséget. Oldal 10 / 11

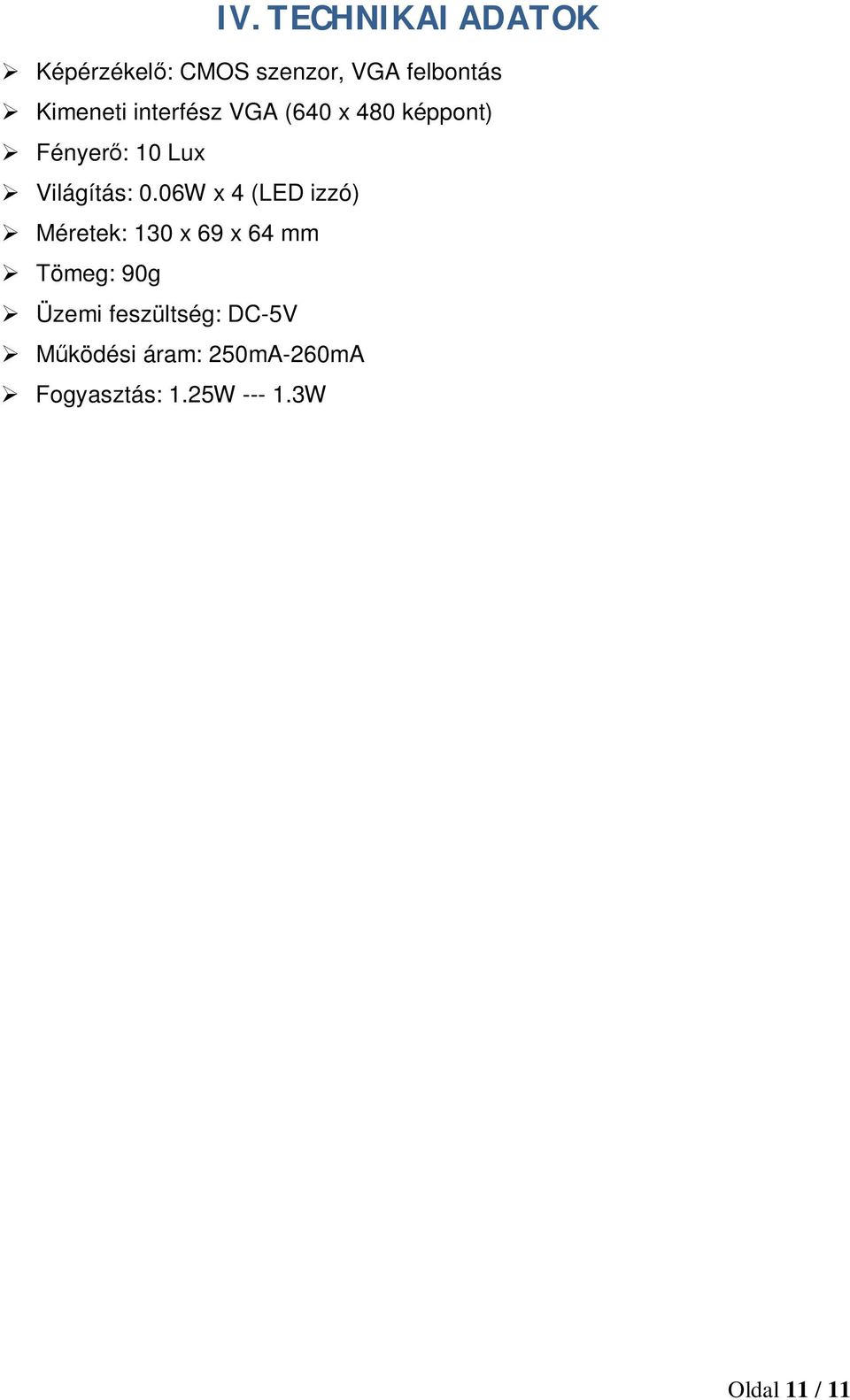

11 IV. TECHNIKAI ADATOK Képérzékelő: CMOS szenzor, VGA felbontás Kimeneti interfész VGA (640 x 480 képpont) Fényerő: 10 Lux Világítás: 0.06W x 4 (LED izzó) Méretek: 130 x 69 x 64 mm Tömeg: 90g Üzemi feszültség: DC-5V Működési áram: 250mA-260mA Fogyasztás: 1.25W W Oldal 11 / 11
