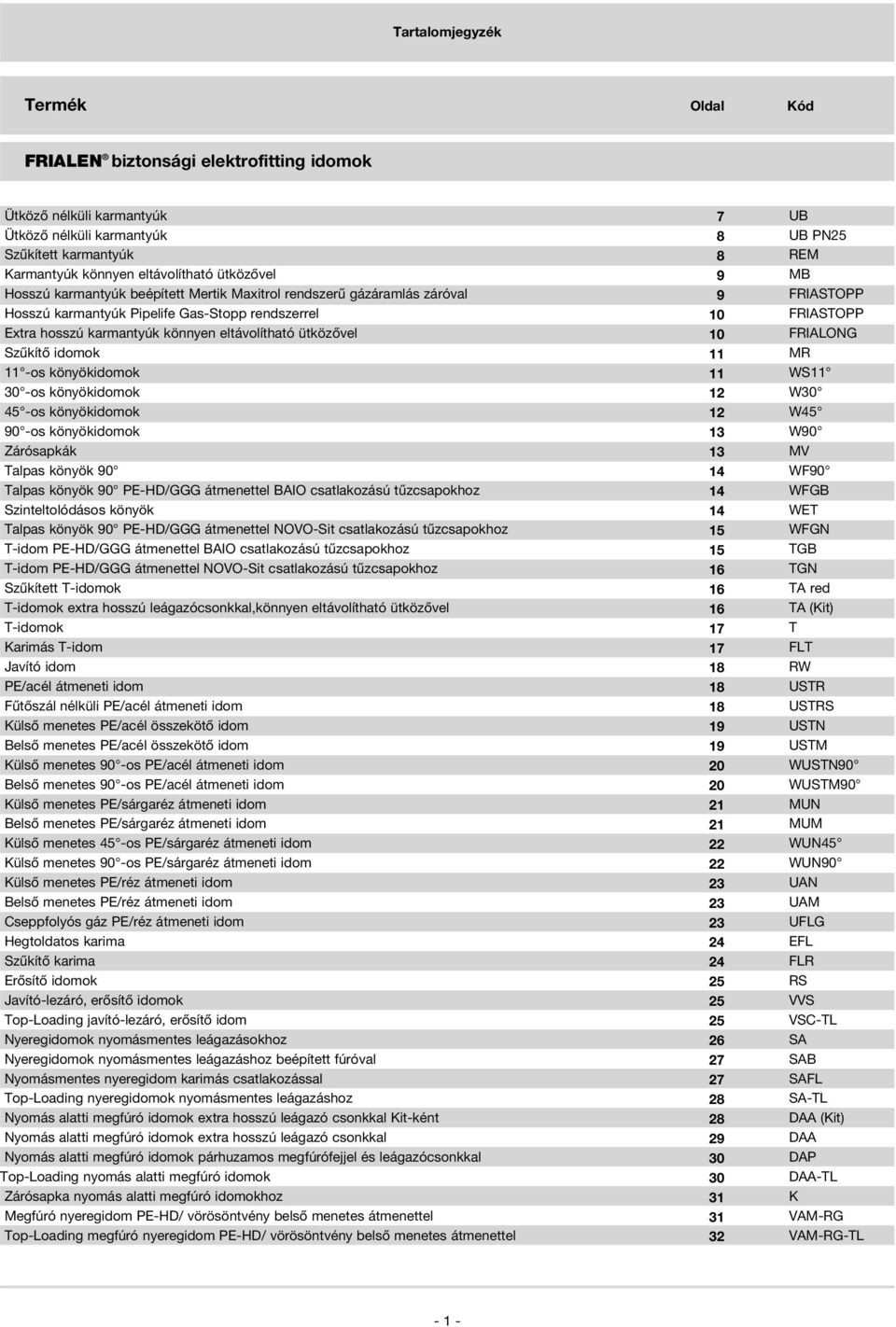

2 Tartalomjegyzék Termék Oldal Kód FRIALEN biztonsági elektrofitting idomok Ütközô nélküli karmantyúk 7 UB Ütközô nélküli karmantyúk 8 UB PN25 Szûkített karmantyúk 8 REM Karmantyúk könnyen eltávolítható ütközôvel 9 MB Hosszú karmantyúk beépített Mertik Maxitrol rendszerû gázáramlás záróval 9 FRIASTOPP Hosszú karmantyúk Pipelife Gas-Stopp rendszerrel 10 FRIASTOPP Extra hosszú karmantyúk könnyen eltávolítható ütközôvel 10 FRIALONG Szûkítô idomok 11 MR 11 -os könyökidomok 11 WS os könyökidomok 12 W os könyökidomok 12 W os könyökidomok 13 W90 Zárósapkák 13 MV Talpas könyök WF90 Talpas könyök 90 PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz 14 WFGB Szinteltolódásos könyök 14 WET Talpas könyök 90 PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz 15 WFGN T-idom PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz 15 TGB T-idom PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz 16 TGN Szûkített T-idomok 16 TA red T-idomok extra hosszú leágazócsonkkal,könnyen eltávolítható ütközôvel 16 TA (Kit) T-idomok 17 T Karimás T-idom 17 FLT Javító idom 18 RW PE/acél átmeneti idom 18 USTR Fûtôszál nélküli PE/acél átmeneti idom 18 USTRS Külsô menetes PE/acél összekötô idom 19 USTN Belsô menetes PE/acél összekötô idom 19 USTM Külsô menetes 90 -os PE/acél átmeneti idom 20 WUSTN90 Belsô menetes 90 -os PE/acél átmeneti idom 20 WUSTM90 Külsô menetes PE/sárgaréz átmeneti idom 21 MUN Belsô menetes PE/sárgaréz átmeneti idom 21 MUM Külsô menetes 45 -os PE/sárgaréz átmeneti idom 22 WUN45 Külsô menetes 90 -os PE/sárgaréz átmeneti idom 22 WUN90 Külsô menetes PE/réz átmeneti idom 23 UAN Belsô menetes PE/réz átmeneti idom 23 UAM Cseppfolyós gáz PE/réz átmeneti idom 23 UFLG Hegtoldatos karima 24 EFL Szûkítô karima 24 FLR Erôsítô idomok 25 RS Javító-lezáró, erôsítô idomok 25 VVS Top-Loading javító-lezáró, erôsítô idom 25 VSC-TL Nyeregidomok nyomásmentes leágazásokhoz 26 SA Nyeregidomok nyomásmentes leágazáshoz beépített fúróval 27 SAB Nyomásmentes nyeregidom karimás csatlakozással 27 SAFL Top-Loading nyeregidomok nyomásmentes leágazáshoz 28 SA-TL Nyomás alatti megfúró idomok extra hosszú leágazó csonkkal Kit-ként 28 DAA (Kit) Nyomás alatti megfúró idomok extra hosszú leágazó csonkkal 29 DAA Nyomás alatti megfúró idomok párhuzamos megfúrófejjel és leágazócsonkkal 30 DAP Top-Loading nyomás alatti megfúró idomok 30 DAA-TL Zárósapka nyomás alatti megfúró idomokhoz 31 K Megfúró nyeregidom PE-HD/ vörösöntvény belsô menetes átmenettel 31 VAM-RG Top-Loading megfúró nyeregidom PE-HD/ vörösöntvény belsô menetes átmenettel 32 VAM-RG-TL - 1 -

3 Tartalomjegyzék Termék Oldal Kód FRIALEN biztonsági elektrofitting idomok Ballonozó idomok Top-Loading ballonozó idomok Lehegeszthetô sapka ballonozó idomokhoz Nyomás alatti megfúrószelepek extra hosszú leágazó csonkkal Kit-ként Nyomás alatti megfúrószelep extra hosszú leágazócsonkkal Top-Loading nyomás alatti megfúrószelep extra hosszú leágazócsonkkal Kezelôszár nyomás alatti megfúrószelepekhez Teleszkópos beépítési készlet gömbcsapokhoz PE gömbcsapok 1/4 fordulatú zárással PE gömbcsapok 1/4 fordulatú zárással, teljes átáramlási keresztmetszettel PE gömbcsapos megfúró idomok, 1/4 fordulatú zárással, oldalirányú nyomás alatti megfúrásra Top-Loading PE gömbcsapos megfúró idomok, 1/4 fordulatú zárással, oldalirányú nyomás alatti megfúrásra PE elzárószerelvény Teleszkópos beépítési készlet FRIALOC elzárószerelvényhez SPA SPA-TL SPAK DAV (Kit) DAV DAV-TL EBS BS KHP KH AKHP AKHP-TL FRIALOC FBS Fûtôszál nélküli PE100 SDR11 és SDR17, hosszú kivitelû, fröccsöntött PE idomok 90 -os könyök Nagysugarú ívidom 90 Nagysugarú ívidom os könyök Nagysugarú ívidom 45 Nagysugarú ívidom 30 Nagysugarú ívidom 22 Nagysugarú ívidom 11 T-idom Szûkített T-idom 45 -os ágidom Zárósapka Szûkítô idomok Hegtoldat PP lazakarima acélmaggal Acél lazakarima PP bevonatos vakkarima BW90 BB90 BB60 BW45 BB45 BB30 BB22 BB11 BT BT, red. BA BK BR BE ODB AK FB FRIAFIT - szennyvízprogram Elektrofitting karmantyú Szennyvíz betolókarmantyú Befalazó idom beton készelemekhez L=250mm hosszú befalazó idom Szennyvíz nyeregidom Szennyvíz átmeneti nyeregidom Szennyvíz elektrofitting ívidomok Szennyvíz elektrofitting / PE ívidomok PE-PVC átmeneti idom PE-kôagyag átmeneti idom PE-PVC/PP áttolókarmantyú AM AEM ASF ASFL ASA-TL ASA-TL/KG ABM ABMS UKG USTZ AMKG - 2 -

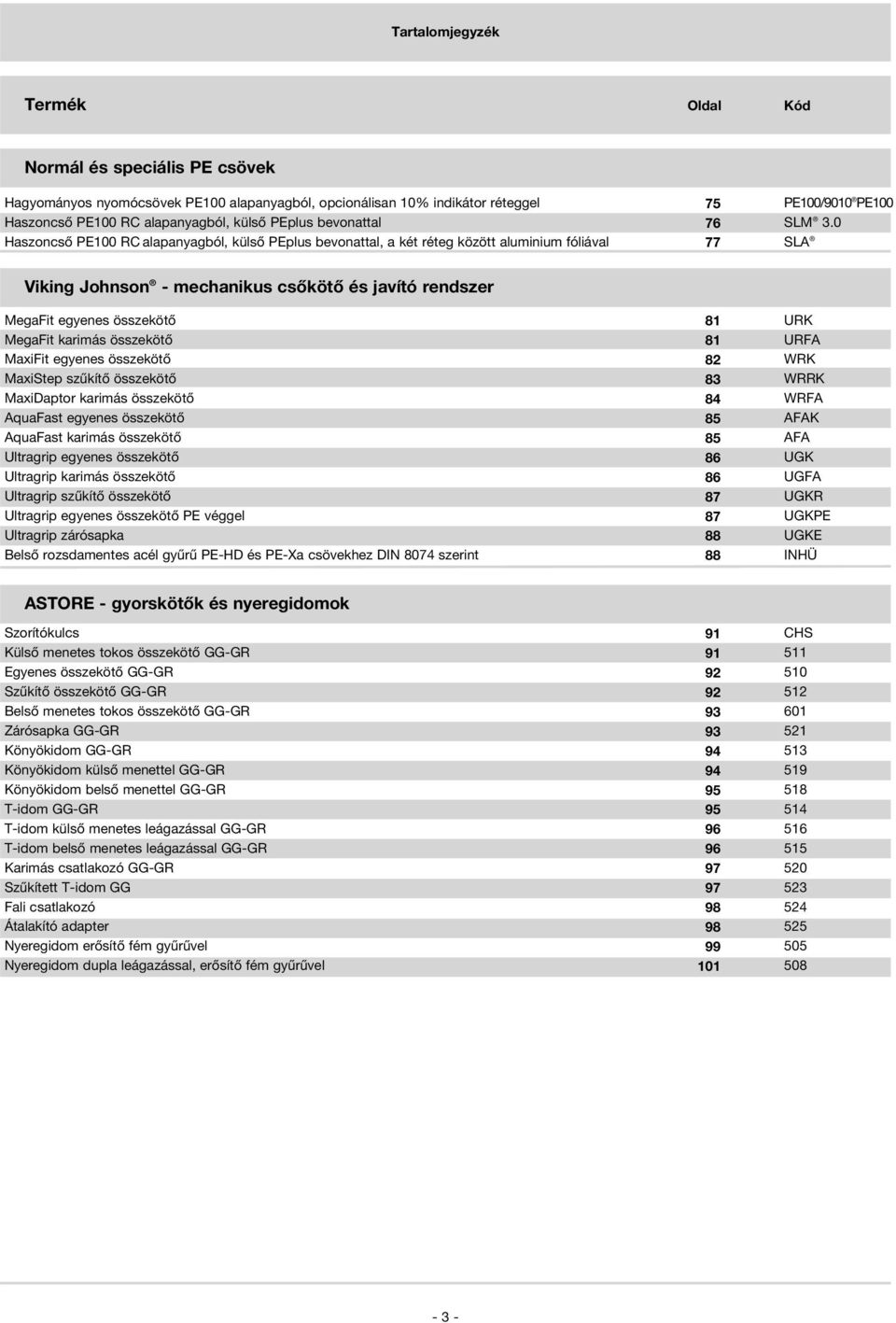

4 Tartalomjegyzék Termék Oldal Kód Normál és speciális PE csövek Hagyományos nyomócsövek PE100 alapanyagból, opcionálisan 10% indikátor réteggel 75 PE100/9010 PE100 Haszoncsô PE100 RC alapanyagból, külsô PEplus bevonattal 76 SLM 3.0 Haszoncsô PE100 RC alapanyagból, külsô PEplus bevonattal, a két réteg között aluminium fóliával 77 SLA Viking Johnson - mechanikus csôkötô és javító rendszer MegaFit egyenes összekötô MegaFit karimás összekötô MaxiFit egyenes összekötô MaxiStep szûkítô összekötô MaxiDaptor karimás összekötô AquaFast egyenes összekötô AquaFast karimás összekötô Ultragrip egyenes összekötô Ultragrip karimás összekötô Ultragrip szûkítô összekötô Ultragrip egyenes összekötô PE véggel Ultragrip zárósapka Belsô rozsdamentes acél gyûrû PE-HD és PE-Xa csövekhez DIN 8074 szerint URK URFA WRK WRRK WRFA AFAK AFA UGK UGFA UGKR UGKPE UGKE INHÜ ASTORE - gyorskötôk és nyeregidomok Szorítókulcs 91 CHS Külsô menetes tokos összekötô GG-GR Egyenes összekötô GG-GR Szûkítô összekötô GG-GR Belsô menetes tokos összekötô GG-GR Zárósapka GG-GR Könyökidom GG-GR Könyökidom külsô menettel GG-GR Könyökidom belsô menettel GG-GR T-idom GG-GR T-idom külsô menetes leágazással GG-GR T-idom belsô menetes leágazással GG-GR Karimás csatlakozó GG-GR Szûkített T-idom GG Fali csatlakozó Átalakító adapter Nyeregidom erôsítô fém gyûrûvel Nyeregidom dupla leágazással, erôsítô fém gyûrûvel

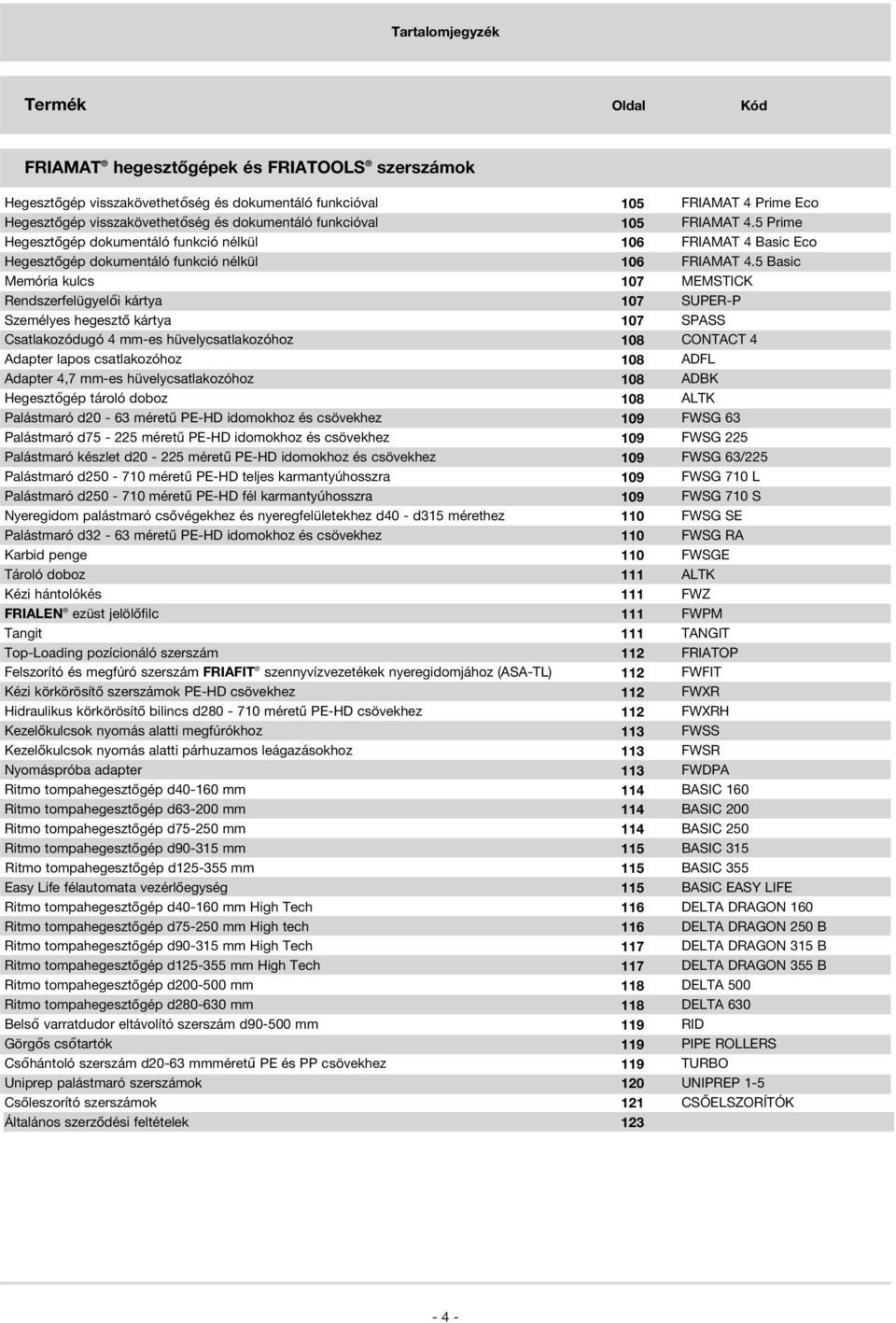

5 Tartalomjegyzék Termék Oldal Kód FRIAMAT hegesztôgépek és FRIATOOLS szerszámok Hegesztôgép visszakövethetőség és dokumentáló funkcióval 105 FRIAMAT 4 Prime Eco Hegesztôgép visszakövethetőség és dokumentáló funkcióval 105 FRIAMAT 4.5 Prime Hegesztôgép dokumentáló funkció nélkül 106 FRIAMAT 4 Basic Eco Hegesztôgép dokumentáló funkció nélkül 106 FRIAMAT 4.5 Basic Memória kulcs 107 MEMSTICK Rendszerfelügyelői kártya 107 SUPER-P Személyes hegesztô kártya 107 SPASS Csatlakozódugó 4 mm-es hüvelycsatlakozóhoz 108 CONTACT 4 Adapter lapos csatlakozóhoz 108 ADFL Adapter 4,7 mm-es hüvelycsatlakozóhoz 108 ADBK Hegesztőgép tároló doboz 108 ALTK Palástmaró d20-63 méretû PE-HD idomokhoz és csövekhez 109 FWSG 63 Palástmaró d méretû PE-HD idomokhoz és csövekhez 109 FWSG 225 Palástmaró készlet d méretû PE-HD idomokhoz és csövekhez 109 FWSG 63/225 Palástmaró d méretû PE-HD teljes karmantyúhosszra 109 FWSG 710 L Palástmaró d méretû PE-HD fél karmantyúhosszra 109 FWSG 710 S Nyeregidom palástmaró csôvégekhez és nyeregfelületekhez d40 - d315 mérethez 110 FWSG SE Palástmaró d32-63 méretû PE-HD idomokhoz és csövekhez 110 FWSG RA Karbid penge 110 FWSGE Tároló doboz 111 ALTK Kézi hántolókés 111 FWZ FRIALEN ezüst jelölôfilc 111 FWPM Tangit 111 TANGIT Top-Loading pozícionáló szerszám 112 FRIATOP Felszorító és megfúró szerszám FRIAFIT szennyvízvezetékek nyeregidomjához (ASA-TL) 112 FWFIT Kézi körkörösítô szerszámok PE-HD csövekhez 112 FWXR Hidraulikus körkörösítô bilincs d méretû PE-HD csövekhez 112 FWXRH Kezelôkulcsok nyomás alatti megfúrókhoz 113 FWSS Kezelôkulcsok nyomás alatti párhuzamos leágazásokhoz 113 FWSR Nyomáspróba adapter 113 FWDPA Ritmo tompahegesztôgép d mm 114 BASIC 160 Ritmo tompahegesztôgép d mm 114 BASIC 200 Ritmo tompahegesztôgép d mm 114 BASIC 250 Ritmo tompahegesztôgép d mm 115 BASIC 315 Ritmo tompahegesztôgép d mm 115 BASIC 355 Easy Life félautomata vezérlôegység 115 BASIC EASY LIFE Ritmo tompahegesztôgép d mm High Tech 116 DELTA DRAGON 160 Ritmo tompahegesztôgép d mm High tech 116 DELTA DRAGON 250 B Ritmo tompahegesztôgép d mm High Tech 117 DELTA DRAGON 315 B Ritmo tompahegesztôgép d mm High Tech 117 DELTA DRAGON 355 B Ritmo tompahegesztôgép d mm 118 DELTA 500 Ritmo tompahegesztôgép d mm 118 DELTA 630 Belső varratdudor eltávolító szerszám d mm 119 RID Görgős csőtartók 119 PIPE ROLLERS Csőhántoló szerszám d20-63 mmméretű PE és PP csövekhez 119 TURBO Uniprep palástmaró szerszámok 120 UNIPREP 1-5 Csôleszorító szerszámok 121 CSÔELSZORÍTÓK Általános szerzôdési feltételek

6 FRIALEN biztonsági elektrofittingek We move Elements

7

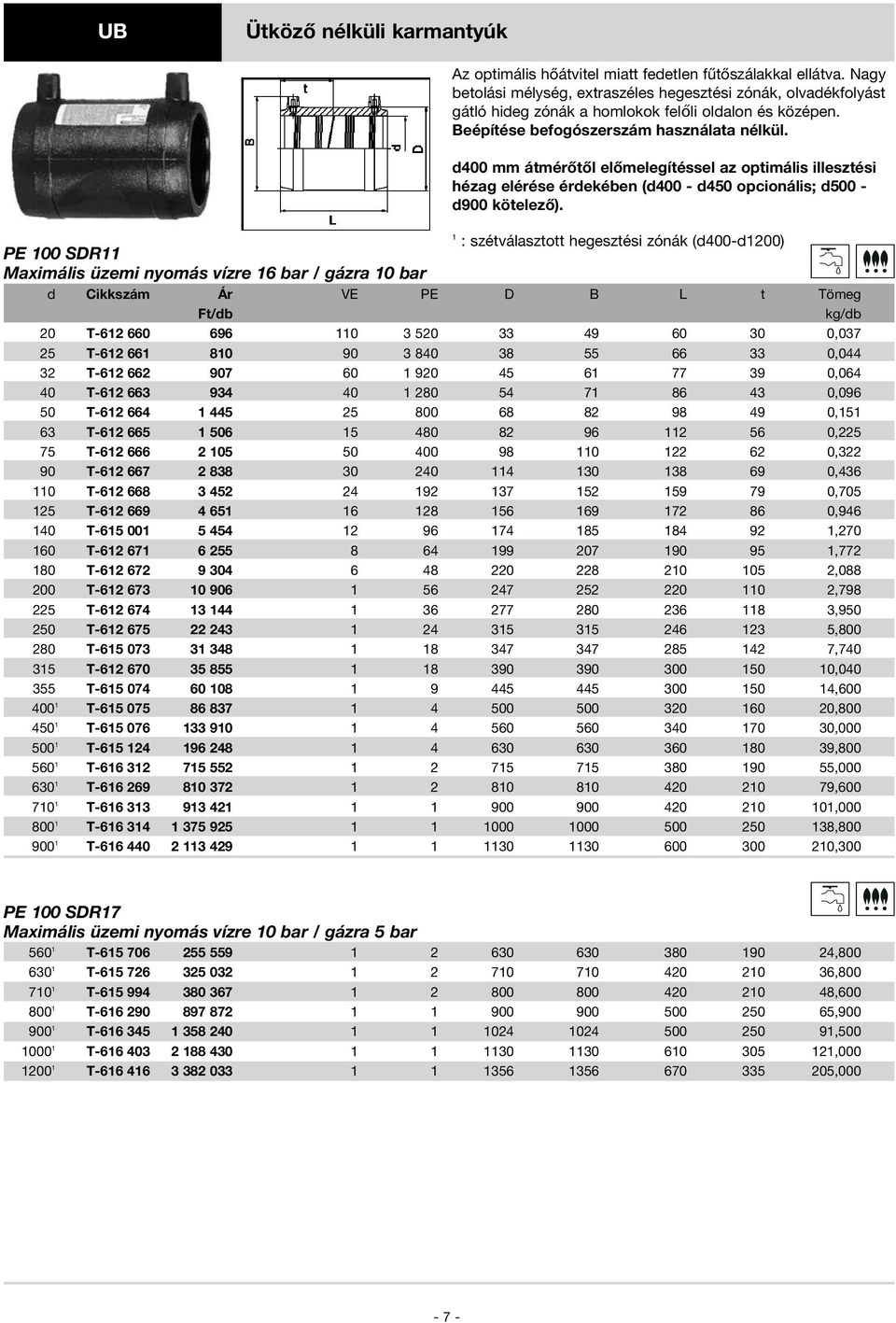

8 UB Ütközô nélküli karmantyúk Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felőli oldalon és középen. Beépítése befogószerszám használata nélkül. d400 mm átmérôtôl elômelegítéssel az optimális illesztési hézag elérése érdekében (d400 - d450 opcionális; d500 - d900 kötelezô). 1 : szétválasztott hegesztési zónák (d400-d1200) Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D B L t Tömeg 20 T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T ,300 PE 100 SDR17 Maximális üzemi nyomás vízre 10 bar / gázra 5 bar T , T , T , T , T , T , T ,

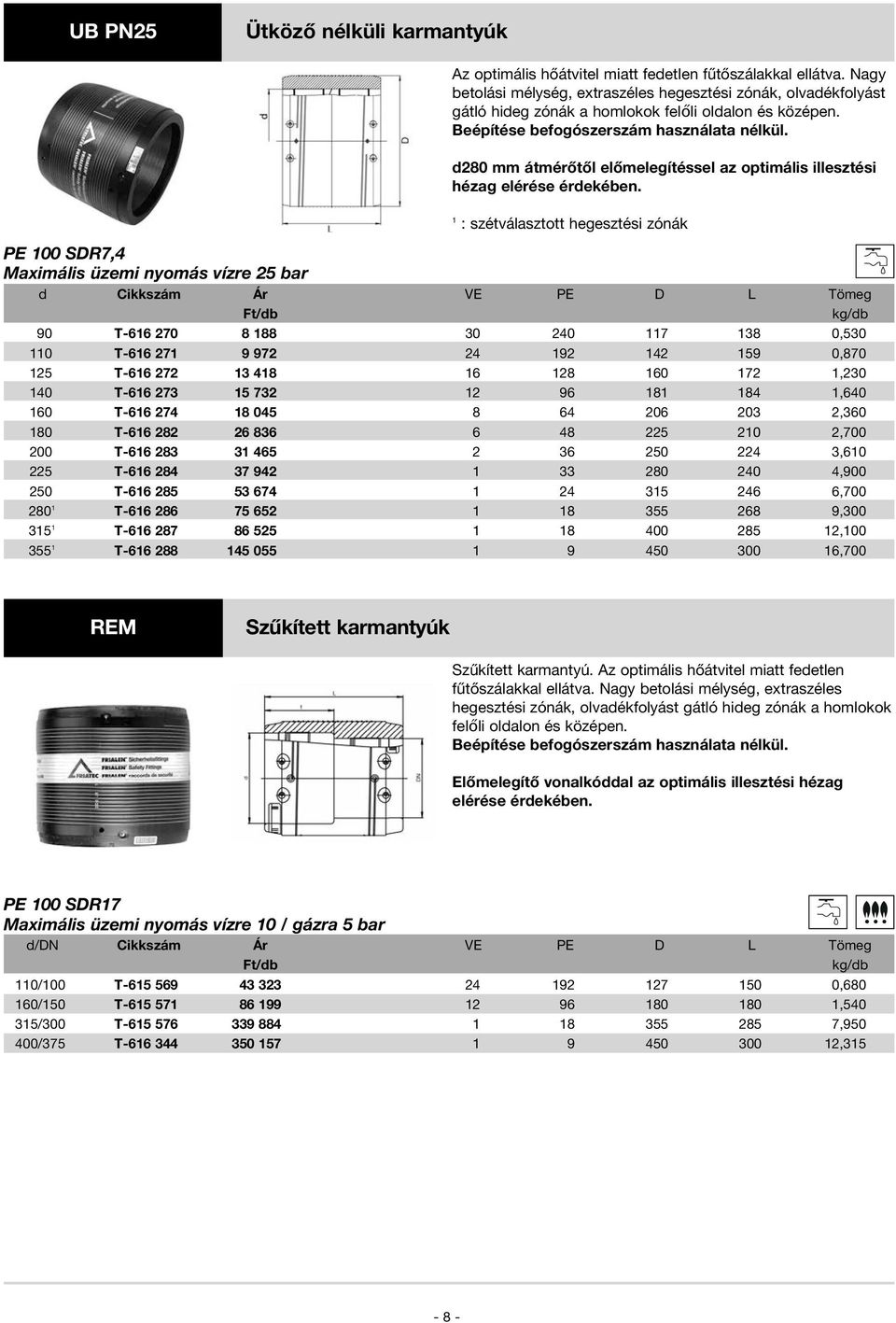

9 UB PN25 Ütközô nélküli karmantyúk Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felőli oldalon és középen. Beépítése befogószerszám használata nélkül. d280 mm átmérôtôl elômelegítéssel az optimális illesztési hézag elérése érdekében. 1 : szétválasztott hegesztési zónák PE 100 SDR7,4 Maximális üzemi nyomás vízre 25 bar d Cikkszám Ár VE PE D L Tömeg 90 T , T , T , T , T , T , T , T , T , T , T , T ,700 REM Szûkített karmantyúk Szûkített karmantyú. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felőli oldalon és középen. Beépítése befogószerszám használata nélkül. Elômelegítô vonalkóddal az optimális illesztési hézag elérése érdekében. PE 100 SDR17 Maximális üzemi nyomás vízre 10 / gázra 5 bar d/dn Cikkszám Ár VE PE D L Tömeg 110/100 T , /150 T , /300 T , /375 T ,

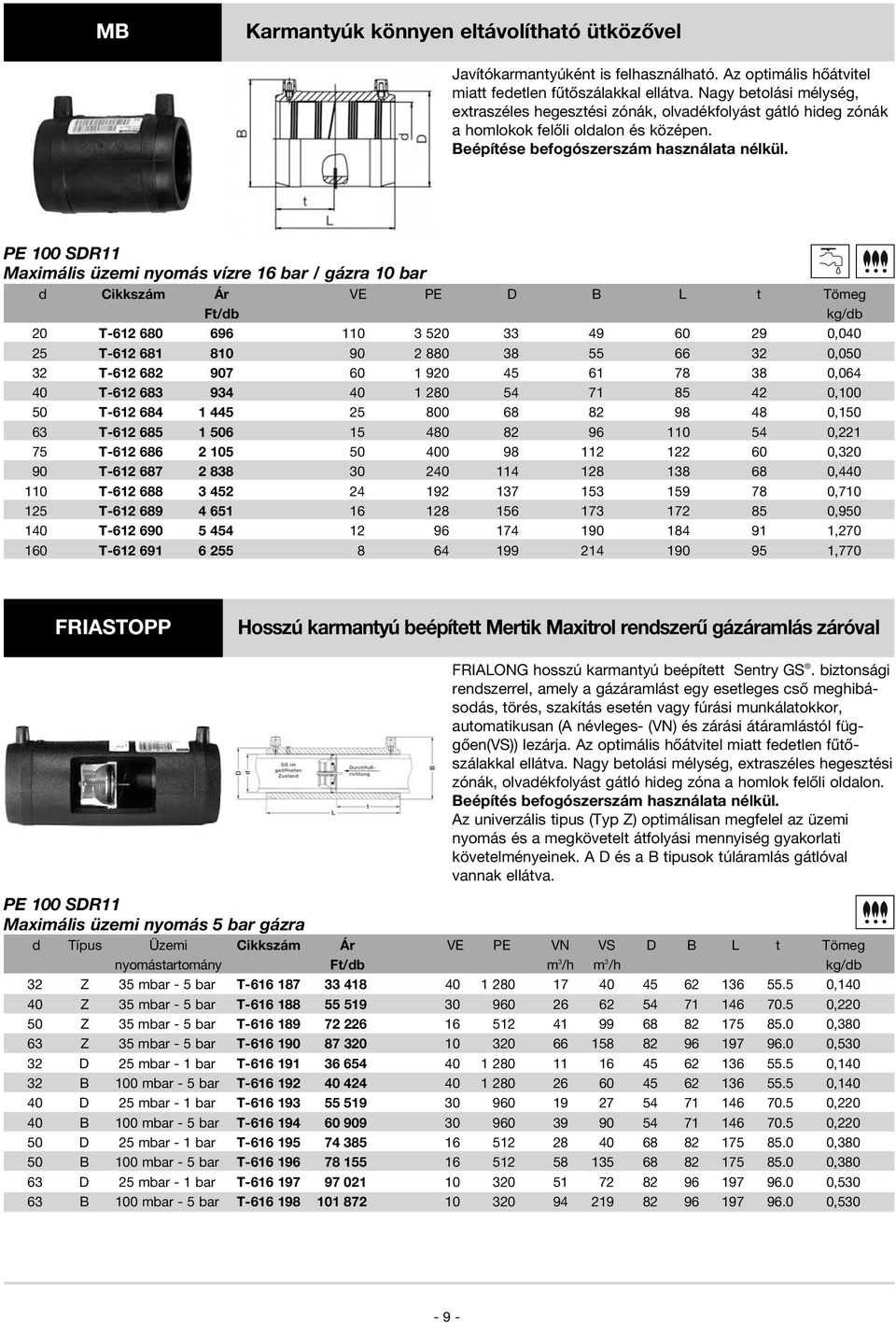

10 MB Karmantyúk könnyen eltávolítható ütközôvel Javítókarmantyúként is felhasználható. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D B L t Tömeg 20 T , T , T , T , T , T , T , T , T , T , T , T ,770 FRIASTOPP Hosszú karmantyú beépített Mertik Maxitrol rendszerû gázáramlás záróval FRIALONG hosszú karmantyú beépített Sentry GS. biztonsági rendszerrel, amely a gázáramlást egy esetleges csô meghibásodás, törés, szakítás esetén vagy fúrási munkálatokkor, automatikusan (A névleges- (VN) és zárási átáramlástól függôen(vs)) lezárja. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítés befogószerszám használata nélkül. Az univerzális tipus (Typ Z) optimálisan megfelel az üzemi nyomás és a megkövetelt átfolyási mennyiség gyakorlati követelményeinek. A D és a B tipusok túláramlás gátlóval vannak ellátva. Maximális üzemi nyomás 5 bar gázra d Típus Üzemi Cikkszám Ár VE PE VN VS D B L t Tömeg nyomástartomány m 3 /h m 3 /h 32 Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T ,

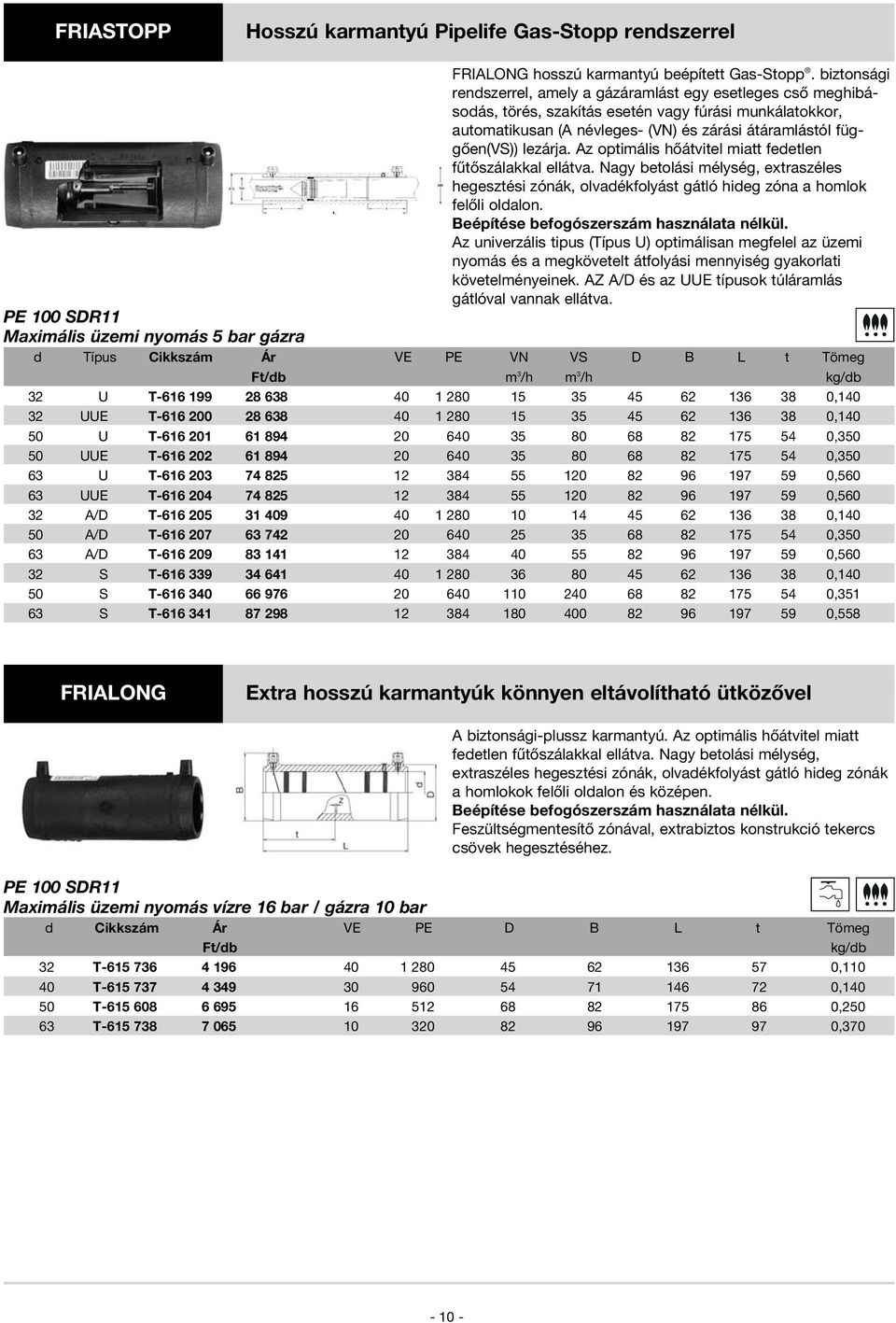

11 FRIASTOPP Hosszú karmantyú Pipelife Gas-Stopp rendszerrel FRIALONG hosszú karmantyú beépített Gas-Stopp. biztonsági rendszerrel, amely a gázáramlást egy esetleges csô meghibásodás, törés, szakítás esetén vagy fúrási munkálatokkor, automatikusan (A névleges- (VN) és zárási átáramlástól függôen(vs)) lezárja. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítése befogószerszám használata nélkül. Az univerzális tipus (Típus U) optimálisan megfelel az üzemi nyomás és a megkövetelt átfolyási mennyiség gyakorlati követelményeinek. AZ A/D és az UUE típusok túláramlás gátlóval vannak ellátva. Maximális üzemi nyomás 5 bar gázra d Típus Cikkszám Ár VE PE VN VS D B L t Tömeg m 3 /h m 3 /h 32 U T , UUE T , U T , UUE T , U T , UUE T , A/D T , A/D T , A/D T , S T , S T , S T ,558 FRIALONG Extra hosszú karmantyúk könnyen eltávolítható ütközôvel A biztonsági-plussz karmantyú. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Feszültségmentesítô zónával, extrabiztos konstrukció tekercs csövek hegesztéséhez. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D B L t Tömeg 32 T , T , T , T ,

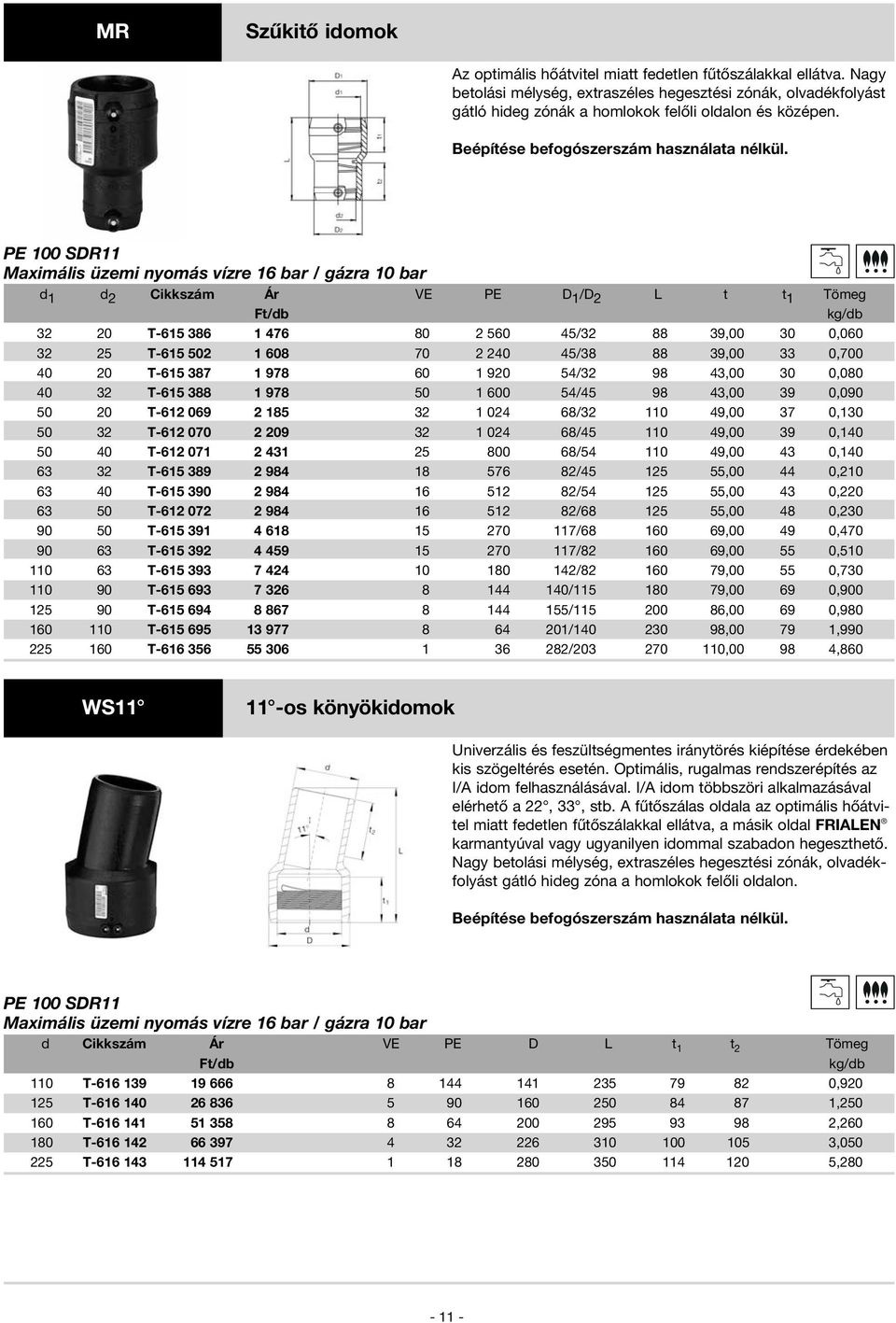

12 MR Szûkitô idomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár VE PE D 1 /D 2 L t t 1 Tömeg T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , ,860 WS os könyökidomok Univerzális és feszültségmentes iránytörés kiépítése érdekében kis szögeltérés esetén. Optimális, rugalmas rendszerépítés az I/A idom felhasználásával. I/A idom többszöri alkalmazásával elérhetô a 22, 33, stb. A fûtôszálas oldala az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva, a másik oldal FRIALEN karmantyúval vagy ugyanilyen idommal szabadon hegeszthetô. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlokok felôli oldalon. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L t 1 t 2 Tömeg 110 T , T , T , T , T ,

13 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L t Tömeg 90 T ,5 0, T ,0 1, T ,0 1, T ,0 3, T ,0 4, T ,0 6, T ,0 8,220 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L t Tömeg 32 T ,0 0, T ,5 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 1, T ,0 1, T ,0 4, T ,0 4, T ,0 6, T ,0 8,

14 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L t Tömeg 25 T ,0 0, T ,0 0, T ,5 0, T ,5 0, T ,0 0, T ,0 0, T ,0 0, T ,0 1, T ,0 2, T ,0 4, T ,0 5, T ,0 8, T ,0 10,220 MV Zárósapkák Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítése befogószerszám használata nélkül. 1 : Zárósapkaként is felhasználható a FRIALEN - nyomás alatti megfúróidomokhoz Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L t Tömeg 20 T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 1, T ,0 2, T ,0 2, T ,0 3, T ,0 5,

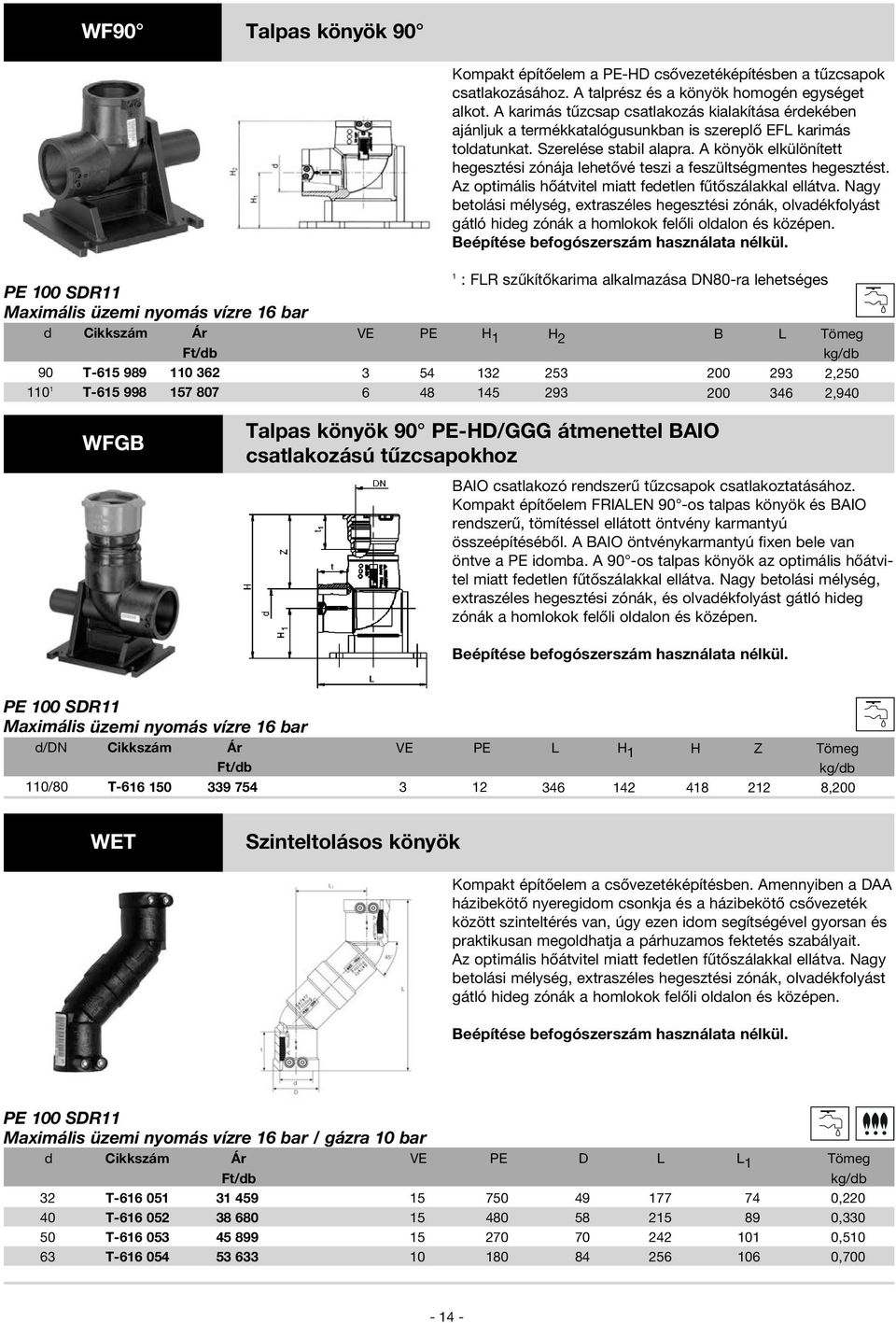

15 WF90 Talpas könyök 90 Maximális üzemi nyomás vízre 16 bar Kompakt építôelem a PE-HD csôvezetéképítésben a tûzcsapok csatlakozásához. A talprész és a könyök homogén egységet alkot. A karimás tûzcsap csatlakozás kialakítása érdekében ajánljuk a termékkatalógusunkban is szereplô EFL karimás toldatunkat. Szerelése stabil alapra. A könyök elkülönített hegesztési zónája lehetôvé teszi a feszültségmentes hegesztést. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. 1 : FLR szûkítôkarima alkalmazása DN80-ra lehetséges d Cikkszám Ár VE PE H 1 H 2 B L Tömeg 90 T , T ,940 WFGB Talpas könyök 90 PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz BAIO csatlakozó rendszerû tûzcsapok csatlakoztatásához. Kompakt építôelem FRIALEN 90 -os talpas könyök és BAIO rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A BAIO öntvénykarmantyú fixen bele van öntve a PE idomba. A 90 -os talpas könyök az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár VE PE L H 1 H Z Tömeg 110/80 T ,200 WET Szinteltolásos könyök Kompakt építôelem a csôvezetéképítésben. Amennyiben a DAA házibekötô nyeregidom csonkja és a házibekötô csôvezeték között szinteltérés van, úgy ezen idom segítségével gyorsan és praktikusan megoldhatja a párhuzamos fektetés szabályait. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L L 1 Tömeg 32 T , T , T , T ,

16 WFGN Talpas könyök 90 PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz NOVO-Sit csatlakozó rendszerû tûzcsapok csatlakoztatásához. Kompakt építôelem FRIALEN 90 -os talpas könyök és NOVO-Sit rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A NOVO-Sit öntvénykarmantyú fixen bele van öntve a PE idomba. A 90 -os talpas könyök az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár VE PE L H 1 H Z Tömeg 110/80 T ,460 TGB T-idom PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz BAIO rendszerû csatlakozóval ellátott tûzcsap vagy ballonozóidom beépítéséhez. Kompakt építôelem FRIALEN T-idom és BAIO rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A BAIO öntvénykarmantyú fixen bele van öntve a PE idomba. A T-idom az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár VE PE L H Z Tömeg 110/80 T , /80 T , /80 T ,

17 TGN T-idom PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz NOVO-Sit rendszerû csatlakozóval ellátott tûzcsap vagy ballonozóidom beépítéséhez. Kompakt építôelem FRIALEN T-idom és NOVO-Sit rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A NOVO-Sit öntvénykarmantyú fixen bele van öntve a PE idomba. A T-idom az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár VE PE L H Z Tömeg 90/80 T , /80 T , /80 T , /80 T ,640 TA Red T-idom szûkített leágazással Egyenes átmenet, az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva, nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. A leágazó csonk hossza lehetôvé teszi a hibás hegesztést követô kivágás utáni új hegesztést. Maximális üzemi nyomás vízre 16 bar d Cikkszám Ár VE PE D L L 1 Tömeg 32/20 T ,105 63/32 T ,435 63/40 T ,450 63/50 T ,490 TA (Kit) T-idomok extra hosszú leágazócsonkkal, könnyen eltávolítható ütközôvel Egyenes átmenet, az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva, nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. A leágazócsonk hossza lehetôvé teszi a hibás hegesztést követô kivágás utáni új hegesztést. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L L 1 t Tömeg 25/25 T ,124 32/32 T ,190 40/40 T ,290 50/50 T ,500 63/63 T ,

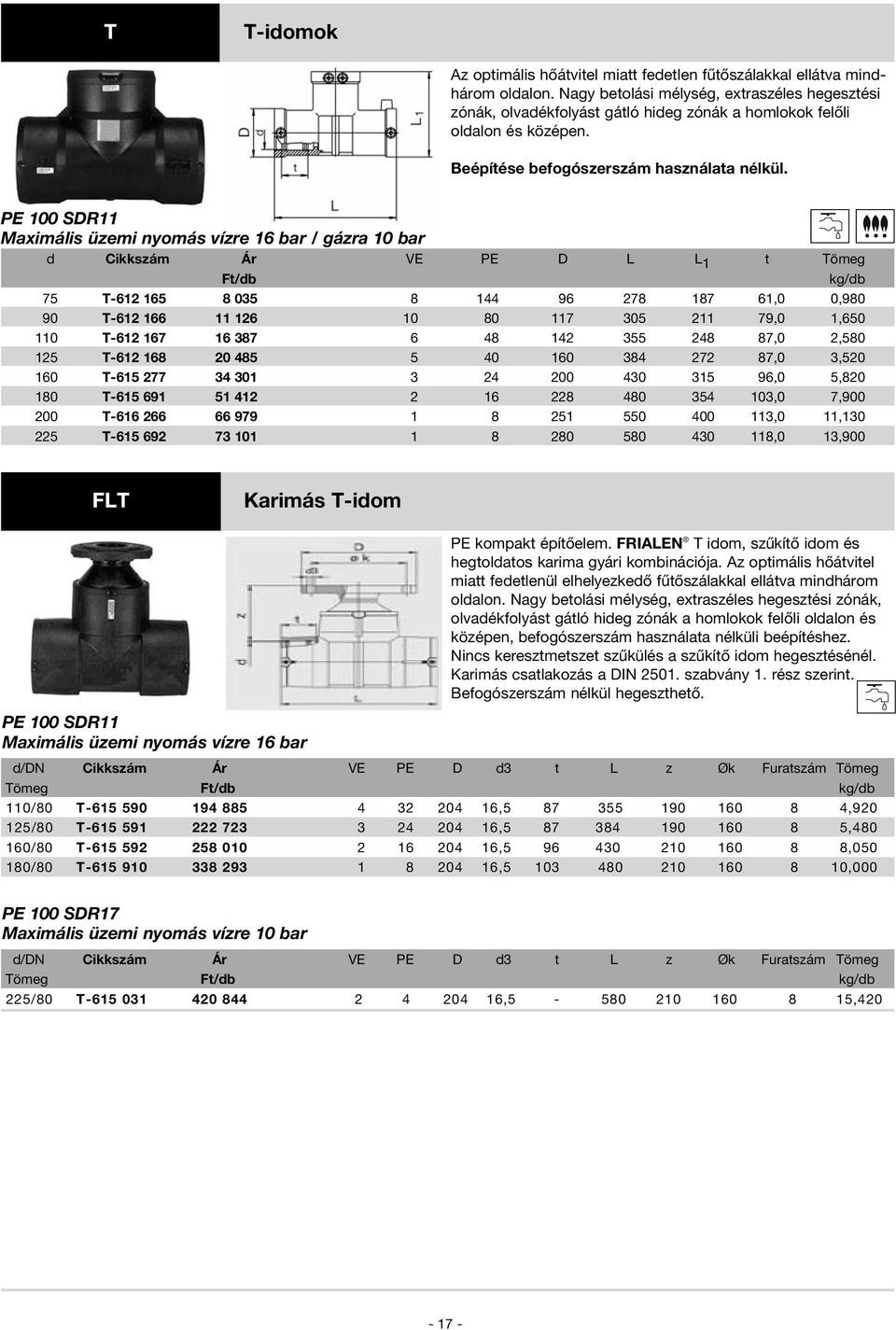

18 T T-idomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva mindhárom oldalon. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE D L L 1 t Tömeg 75 T ,0 0, T ,0 1, T ,0 2, T ,0 3, T ,0 5, T ,0 7, T ,0 11, T ,0 13,900 FLT Karimás T-idom Maximális üzemi nyomás vízre 16 bar PE kompakt építôelem. FRIALEN T idom, szûkítô idom és hegtoldatos karima gyári kombinációja. Az optimális hôátvitel miatt fedetlenül elhelyezkedô fûtôszálakkal ellátva mindhárom oldalon. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen, befogószerszám használata nélküli beépítéshez. Nincs keresztmetszet szûkülés a szûkítô idom hegesztésénél. Karimás csatlakozás a DIN szabvány 1. rész szerint. Befogószerszám nélkül hegeszthetô. d/dn Cikkszám Ár VE PE D d3 t L z Øk Furatszám Tömeg Tömeg 110/80 T , , /80 T , , /80 T , , /80 T , ,000 PE 100 SDR17 Maximális üzemi nyomás vízre 10 bar d/dn Cikkszám Ár VE PE D d3 t L z Øk Furatszám Tömeg Tömeg 225/80 T , ,

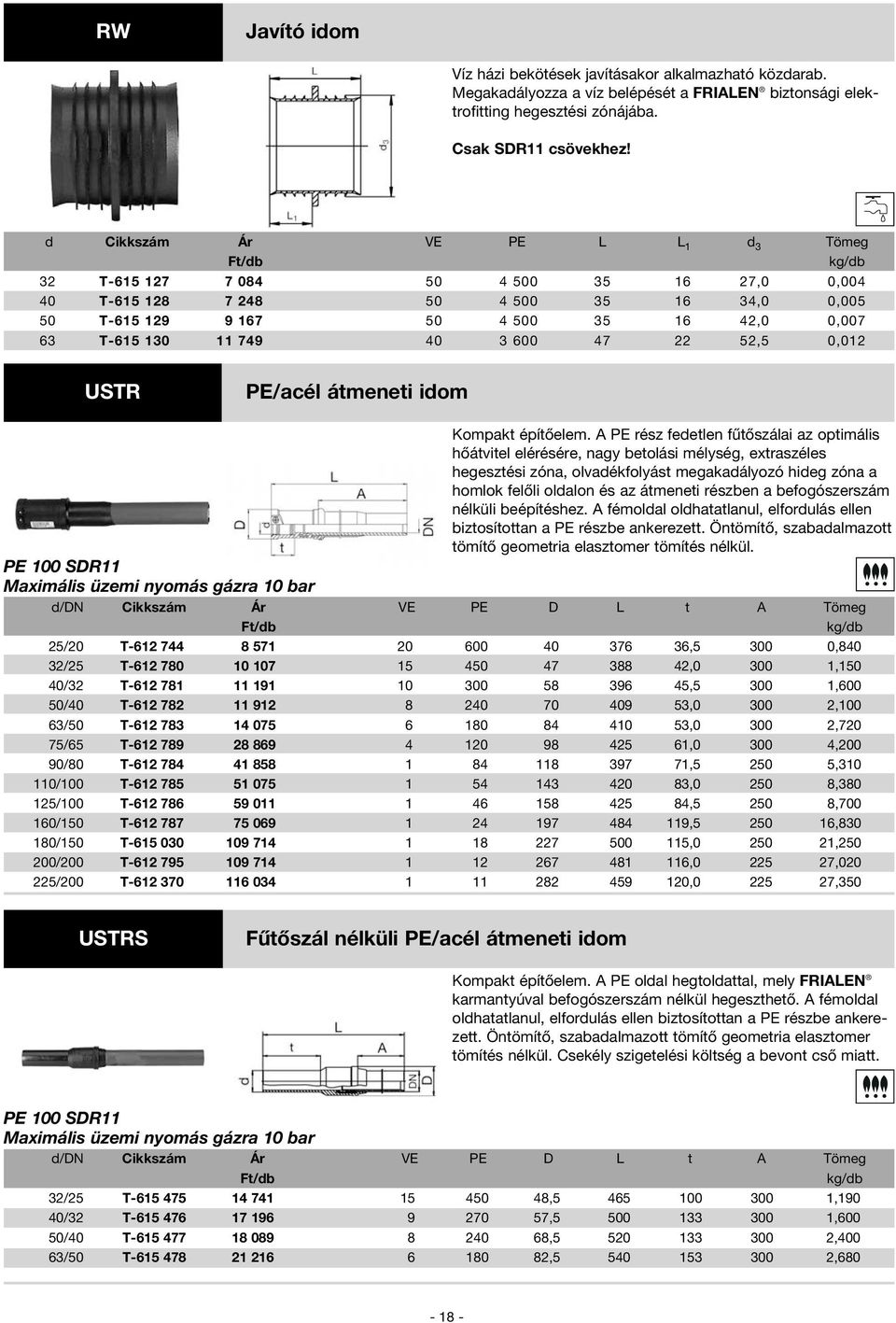

19 RW Javító idom Víz házi bekötések javításakor alkalmazható közdarab. Megakadályozza a víz belépését a FRIALEN biztonsági elektrofitting hegesztési zónájába. Csak SDR11 csövekhez! d Cikkszám Ár VE PE L L 1 d 3 Tömeg 32 T ,0 0, T ,0 0, T ,0 0, T ,5 0,012 USTR PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlen fûtôszálai az optimális hôátvitel elérésére, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Maximális üzemi nyomás gázra 10 bar d/dn Cikkszám Ár VE PE D L t A Tömeg 25/20 T , ,840 32/25 T , ,150 40/32 T , ,600 50/40 T , ,100 63/50 T , ,720 75/65 T , ,200 90/80 T , , /100 T , , /100 T , , /150 T , , /150 T , , /200 T , , /200 T , ,350 USTRS Fûtôszál nélküli PE/acél átmeneti idom Kompakt építôelem. A PE oldal hegtoldattal, mely FRIALEN karmantyúval befogószerszám nélkül hegeszthetô. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Csekély szigetelési költség a bevont csô miatt. Maximális üzemi nyomás gázra 10 bar d/dn Cikkszám Ár VE PE D L t A Tömeg 32/25 T , ,190 40/32 T , ,600 50/40 T , ,400 63/50 T , ,

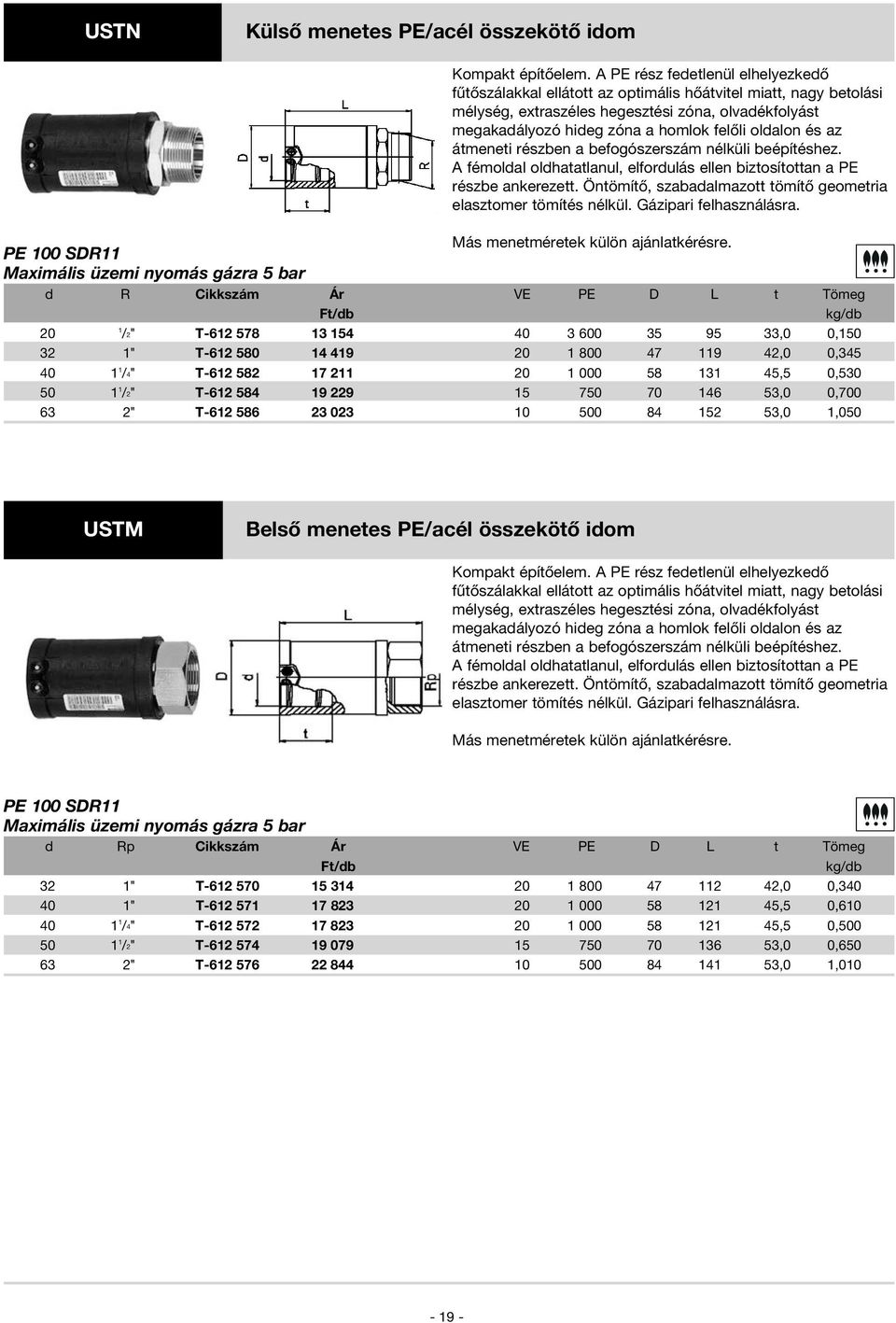

20 USTN Külsô menetes PE/acél összekötô idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d R Cikkszám Ár VE PE D L t Tömeg 20 1 /2" T ,0 0, " T ,0 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,050 USTM Belsô menetes PE/acél összekötô idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d Rp Cikkszám Ár VE PE D L t Tömeg 32 1" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,

21 WUSTN90 Külsô menetes 90 -os PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d R Cikkszám Ár VE PE D L t Tömeg /4" T ,5 0, /2" T ,0 0, " T ,0 0,130 WUSTM90 Belsô menetes 90 -os PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d Rp Cikkszám Ár VE PE D L t Tömeg 32 1" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,

22 MUN Külsô menetes PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d R Cikkszám Ár VE PE D L t Tömeg 20 1 /2" T , ,0 0, /4" T , ,5 0, " T , ,0 0, /4" T , ,0 0, /2" T , ,0 0, " T , ,5 0, /4" T , ,5 0, /2" T , ,5 0, " T , ,5 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, " T ,0 0, " T ,0 1, /2" T ,0 1,490 MUM Belsô menetes PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d Rp Cikkszám Ár VE PE D L t Tömeg 32 1" T ,0 0, /4" T ,5 0, /2" T ,0 0, /2" T ,0 1, " T ,0 1,

23 WUN45 Külsô menetes 45 -os PE/sárgaréz átmeneti idom Maximális üzemi nyomás vízre 16 bar Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. d R Cikkszám Ár VE PE D L t Tömeg 32 1" T ,0 0, /4" T ,5 0, /2" T ,5 0, /2" T ,0 0, /2" T ,0 0, " T ,0 0,980 WUN90 Külsô menetes 90 -os PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d Rp Cikkszám Ár VE PE D L t Tömeg 32 1" T ,0 0, /2" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,5 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, /2" T ,0 0, " T ,0 1,

24 UAN Külsô menetes PE/réz átmeneti idom Kompakt építôelem. Egyik végén PE csôtoldattal a homogénen hegeszthetô rendszer kialakítása érdekében, bármely FRIALEN idommal hegeszthetô. A másik vége réz külsô menettel ellátva, és a két rész egybe fröccsöntve. Maximális üzemi nyomás vízre 16 bar / gázra 5 bar d R Cikkszám Ár VE PE L SW Tömeg 32 1" T , /4" T , /2" T , " T ,940 UAM Belsô menetes PE/réz átmeneti idom Kompakt építôelem. Egyik végén PE csôtoldattal a homogénen hegeszthetô rendszer kialakítása érdekében, bármely FRIALEN idommal hegeszthetô. A másik vége réz belsô menettel ellátva, és a két rész egybe fröccsöntve. Maximális üzemi nyomás vízre 16 bar / gázra 5 bar d R Cikkszám Ár VE PE L SW Tömeg 32 1" T , /4" T , /2" T , " T ,910 UFLG Cseppfolyós gáz PE/réz átmeneti idom Kompakt építôelem mûanyag átmenetre a házi bekötések területén a cseppfolyós gázszolgáltatásban, a gázfázisra. PE-HD-oldal fedetlenül elhelyezkedô fûtôszálakkal ellátva az optimális hôátvitel érdekében, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben. A beépítéshez befogószerszám használata nem szükséges. A fejrész oldhatatlan. Szabadalmaztatott tömítés geomatria rugalmas tömítôelem nélkül. Átmeneti idom SF Cu-F25 anyagból, DIN 1787 szerint, fejrész PE oldala elektrofittingesen hegeszthetô. Maximális üzemi nyomás gázra 5 bar d/dn Cikkszám Ár VE PE D L t F Tömeg 32/20 T ,

25 EFL Hegtoldatos karima Gyárilag készített karima és hegtoldat SDR 11 -es csövekhez. A hidegfolyás megelôzése miatt a karimában fémbetétet helyeztek el. A hegtoldat FRIALEN karmantyúval befogószerszám nélkül hegeszthetô. 1 : d225 méretben csak PN10 Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d/dn Cikkszám Ár VE PE D d 3 t z Ø k Lyukszám Tömeg 63/ 50 T , ,500 90/ 80 T , , /100 T , , /100 T , , /150 T , , /150 T , , /200 1 T , ,100 FLR Szûkítô karima Gyárilag elôszerelt kompakt építôelem PE-HD-szûkítô és FRIALEN -karimás hegtoldat EFL egybeépítéseként. Speciális átmenet DN80-ra. Kombinálható W90 könyökidommal, WF 90 talpas tûzcsap idommal. Nincs belsô hegesztési varratdudor. Karima csatlakozóméretek DIN 2501 szerint. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár VE PE D d 3 t z Ø k Lyukszám Tömeg 110/80 T , , /100 T , , /100 T , ,

26 RS Erôsítô idomok 2 db PE nyeregbôl álló kisebb (gázszivárgás nélküli) csôsérülések javítására szolgáló mindkét oldalon lehegeszthetô idom. Fedetlen fûtôszálak az optimális hôátvitel elérésére. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE B Tömeg 63 T ,260 VVS Javító - lezáró, erôsítô idomok 2 db PE nyeregrészbôl álló kisebb csôsérülések javítására szolgáló javító idom. Szivárgás esetén külön dugóval való lezárás után a sérülés helye lehegeszthetô. Fedetlen fûtôszálak az optimális hôátvitel elérésére. A záró felület fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE d 3 B Tömeg 90 T , T , T , T , T , T , T ,900 VSC-TL Top-Loading javító - lezáró, erôsítô idom A FRIATOP pneumatikus felrakó szerszám (lásd árlista 114. oldal) segítségével variálható felhegesztési lehetôség a megadott átmérôtartományban. Kompakt építôelem, kisebb csôsérülések javítására szolgáló javító idom. Szivárgás esetén külön dugóval való lezárás után a sérülés helye lehegeszthetô. Fedetlen fûtôszálak az optimális hôátvitel elérésére. A záró felület fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár VE PE d 3 Tömeg T ,

27 SA Nyeregidomok nyomásmentes leágazásokhoz Kompakt építôelem PE nyeregidom felületen elhelyezkedô fûtôszálakkal az optimális hôátvitel miatt és FRIALEN (MB és UB) karmantyúkkal, tokosan, vagy d 110-tôl tompán is. Forgácsmentes megfúrás HÜTZ & BAUMGARTEN megfúró szerszámmal (lásd szerszám árlista). A megfúrás keresztmetszete fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár VE PE L Tömeg T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T ,
