2 Tartalomjegyzék Termék Oldal Kód FRIALEN biztonsági elektrofitting idomok Ütközô nélküli karmantyú 7 UB Ütközô nélküli karmantyú 8 UB PN25 Szûkített karmantyúk 8 REM Karmantyúk könnyen eltávolítható ütközôvel 9 MB Hosszú karmantyú beépített Mertik Maxitrol rendszerû gázáramlás záróval 9 FRIASTOPP Hosszú karmantyú Pipelife Gas-Stopp rendszerrel 10 FRIASTOPP Extra hosszú karmantyú könnyen eltávolítható ütközôvel 10 FRIALONG Szûkítô idomok 11 MR 11 -os könyökidomok 11 WS os könyökidomok 12 W os könyökidomok 12 W os könyökidomok 13 W90 Zárósapkák 13 MV Talpas könyök WF90 Talpas könyök 90 PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz 14 WFGB Szinteltolódásos könyök 14 WET Talpas könyök 90 PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz 15 WFGN T-idom PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz 15 TGB T-idom PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz 16 TGN T-idomok extra hosszú leágazócsonkkal, könnyen eltávolítható ütközôvel 16 TA (Kit) T-idomok 17 T Javító idom 17 RW PE/acél átmeneti idom 18 USTR Fûtôszál nélküli PE/acél átmeneti idom 18 USTRS Külsô menetes PE/acél összekötô idom 19 USTN Belsô menetes PE/acél összekötô idom 19 USTM Külsô menetes 90 -os PE/acél átmeneti idom 20 WUSTN90 Belsô menetes 90 -os PE/acél átmeneti idom 20 WUSTM90 Külsô menetes PE/sárgaréz átmeneti idom 21 MUN Belsô menetes PE/sárgaréz átmeneti idom 21 MUM Külsô menetes 45 -os PE/sárgaréz átmeneti idom 22 WUN45 Külsô menetes 90 -os PE/sárgaréz átmeneti idom 22 WUN90 Külsô menetes PE/réz átmeneti idom 23 UAN Belsô menetes PE/réz átmeneti idom 23 UAM Cseppfolyós gáz PE/réz átmeneti idom 23 UFLG Hegtoldatos karima 24 EFL Karimás T-idom 24 FLT Szûkítô karima 25 FLR Erôsítô idomok 25 RS Javító - lezáró, erôsítô idomok 25 VVS Top-Loading javító - lezáró, erôsítô idom 26 VSC-TL Nyeregidomok nyomásmentes leágazásokhoz 26 SA Nyeregidomok nyomásmentes leágazáshoz beépített fúróval 27 SAB Nyomásmentes nyeregidom karimás csatlakozással 27 SAFL Top-Loading nyeregidomok nyomásmentes leágazáshoz 28 SA-TL Nyomás alatti megfúró idomok extra hosszú leágazócsonkkal Kit - ként 28 DAA (Kit) Nyomás alatti megfúró idomok extra hosszú leágazócsonkkal 29 DAA Nyomás alatti megfúró idomok párhuzamos megfúrófejjel és leágazócsonkkal 30 DAP Top-Loading nyomás alatti megfúró idomok 30 DAA-TL Zárósapka nyomás alatti megfúró idomokhoz 31 K Megfúró nyeregidom PE/vörösöntvény belsô menetes átmenettel 31 VAM-RG Top-Loading megfúró nyeregidom PE/vörösöntvény belsô menetes átmenettel 32 VAM-RG-TL Ballonozó idomok 32 SPA Top-Loading ballonozó idomok 33 SPA-TL - 1 -

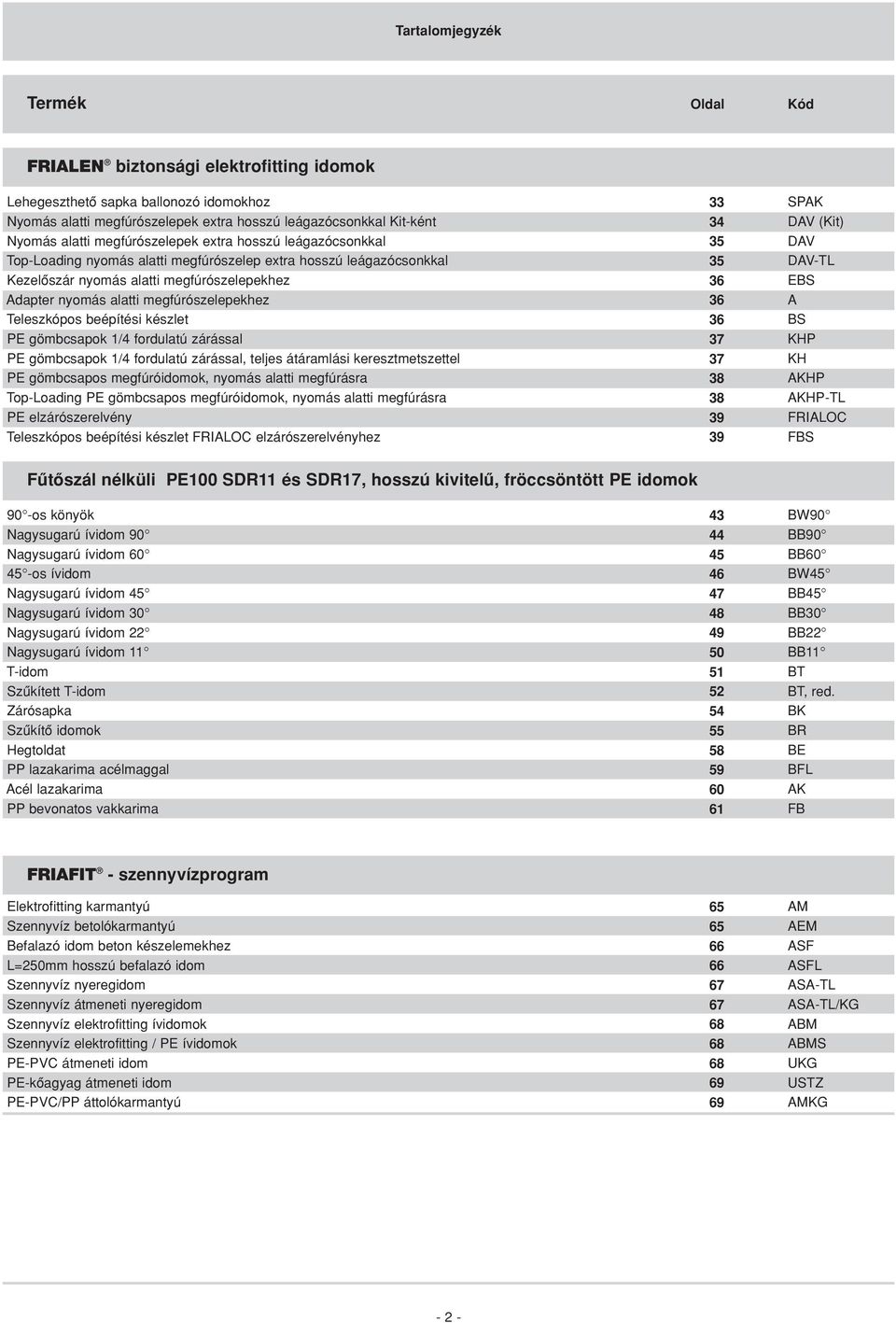

3 Tartalomjegyzék Termék Oldal Kód FRIALEN biztonsági elektrofitting idomok Lehegeszthetô sapka ballonozó idomokhoz Nyomás alatti megfúrószelepek extra hosszú leágazócsonkkal Kit-ként Nyomás alatti megfúrószelepek extra hosszú leágazócsonkkal Top-Loading nyomás alatti megfúrószelep extra hosszú leágazócsonkkal Kezelôszár nyomás alatti megfúrószelepekhez Adapter nyomás alatti megfúrószelepekhez Teleszkópos beépítési készlet PE gömbcsapok 1/4 fordulatú zárással PE gömbcsapok 1/4 fordulatú zárással, teljes átáramlási keresztmetszettel PE gömbcsapos megfúróidomok, nyomás alatti megfúrásra Top-Loading PE gömbcsapos megfúróidomok, nyomás alatti megfúrásra PE elzárószerelvény Teleszkópos beépítési készlet FRIALOC elzárószerelvényhez SPAK DAV (Kit) DAV DAV-TL EBS A BS KHP KH AKHP AKHP-TL FRIALOC FBS Fûtôszál nélküli PE100 SDR11 és SDR17, hosszú kivitelû, fröccsöntött PE idomok 90 -os könyök Nagysugarú ívidom 90 Nagysugarú ívidom os ívidom Nagysugarú ívidom 45 Nagysugarú ívidom 30 Nagysugarú ívidom 22 Nagysugarú ívidom 11 T-idom Szûkített T-idom Zárósapka Szûkítô idomok Hegtoldat PP lazakarima acélmaggal Acél lazakarima PP bevonatos vakkarima BW90 BB90 BB60 BW45 BB45 BB30 BB22 BB11 BT BT, red. BK BR BE BFL AK FB FRIAFIT - szennyvízprogram Elektrofitting karmantyú Szennyvíz betolókarmantyú Befalazó idom beton készelemekhez L=250mm hosszú befalazó idom Szennyvíz nyeregidom Szennyvíz átmeneti nyeregidom Szennyvíz elektrofitting ívidomok Szennyvíz elektrofitting / PE ívidomok PE-PVC átmeneti idom PE-kôagyag átmeneti idom PE-PVC/PP áttolókarmantyú AM AEM ASF ASFL ASA-TL ASA-TL/KG ABM ABMS UKG USTZ AMKG - 2 -

4 Tartalomjegyzék Termék Oldal Kód Normál és speciális PE csövek Hagyományos nyomócsövek PE80 alapanyagból 73 PE80 Hagyományos nyomócsövek PE100 alapanyagból 74 PE100 PE100 RC plus (Resistance to Crack) alapanyagból, homokágy nélküli fektetési eljárásokhoz Haszoncsô PE100 RC plus alapanyagból, ásványi erôsítésû külsô PP bevonattal 76 SLM 2.0 Haszoncsô PE100 RC plus alapanyagból, védôcsô ásványi erôsítésû külsô PP bevonattal, spirális rézhuzallal 77 SLM 2.0 DCT Viking Johnson - mechanikus csôkötô és javító rendszer MegaFit egyenes összekötô MegaFit karimás összekötô MaxiFit egyenes összekötô MaxiFit szûkítô összekötô MaxiFit karimás összekötô AquaFast egyenes összekötô AquaFast karimás összekötô Ultragrip egyenes összekötô Ultragrip karimás összekötô Ultragrip szûkítô összekötô Ultragrip egyenes összekötô PE véggel Ultragrip zárósapka Belsô rozsdamentes acél gyûrû PE-HD és PE-Xa csövekhez DIN 8074 szerint URK URFA WRK WRRK WRFA AFAK AFA UGK UGFA UGKR UGKPE UGKE INHÜ STRAUB CLAMP - rozsdamentes palástjavító idomok Egyoldalon feszített L=200 mm 93 SCE 200 Egyoldalon feszített L=300 mm 94 SCE 300 Egyoldalon feszített L=400 mm 95 SCE 400 Kétoldalon feszített L=200 mm 95 SCZ 200 Kétoldalon feszített L=300 mm 96 SCZ 300 Kétoldalon feszített L=400 mm 97 SCZ 400 ASTORE - gyorskötôk és nyeregidomok Szorítókulcs 101 CHS Külsô menetes tokos összekötô GG-GR Egyenes összekötô GG-GR Szûkítô összekötô GG-GR Belsô menetes tokos összekötô GG-GR Zárósapka GG-GR Könyökidom GG-GR Könyökidom külsô menettel GG-GR Könyökidom belsô menettel GG-GR T-idom GG-GR T-idom külsô menetes leágazással GG-GR T-idom belsô menetes leágazással GG-GR Karimás csatlakozó GG-GR Szûkített T-idom GG Szûkítô csatlakozó GG Nyeregidom Nyeregidom erôsítô fém gyûrûvel Nyeregidom dupla leágazással, erôsítô fém gyûrûvel

5 Tartalomjegyzék Termék Oldal Kód FRIAMAT hegesztôgépek és FRIATOOLS szerszámok FRIAMAT prime eco 117 FRIAMAT prime eco FRIAMAT prime 117 FRIAMAT prime FRIAMAT basic eco 118 FRIAMAT basic eco FRIAMAT basic 118 FRIAMAT basic Memória kulcs 119 MEMSTICK Supervisor kártya 119 SUPER-P Hegesztőkártya 119 SPASS FRIATRACE Adatbank-Szoftver 119 FRIATRACE Kombi adatfeldolgozó csomag 119 KOMB-DATA Indító/leállító kártya 120 FPASS Csatlakozódugó 4 mm-es hüvelycsatlakozóhoz 120 CONTACT 4 Adapter lapos csatlakozóhoz 120 ADFL Adapter 4,7 mm-es hüvelycsatlakozóhoz 120 ADBK Alumínium doboz 120 ALTK Palástmaró d20-63 méretû PE idomokhoz és csövekhez 121 FWSG 63 Palástmaró d méretû PE idomokhoz és csövekhez 121 FWSG 225 Palástmaró készlet d méretû PE idomokhoz és csövekhez 121 FWSG 63/225 Palástmaró d méretû PE teljes és fél karmantyúhosszra (FWSG 710 L / S) 121 FWSG 710 Palástmaró d32-63 méretû csövekhez és nyeregidom csonkokhoz 121 FWSGA Nyeregidom palástmaró csôvégekhez és nyeregfelületekhez d40 - d315 mérethez 122 FWSG SE Nyeregidom palástmaró d mm csôátmérôre 122 FWSGS Tartalék lapkakészlet 122 FWSGE Olajozó spray 123 PFSP Alumínium doboz 123 ALTK Kézi hántolókés 123 FWZ Tangit tisztító 123 Tangit Top-Loading pozícionáló szerszám 124 FRIATOP Felszorító és megfúró szerszám FRIAFIT szennyvízvezetékek nyeregidomjához (ASA-TL) 124 FWFIT Kézi körkörösítô szerszámok PE csövekhez 124 FWXR Imbuszkulcs 124 IS Hidraulikus körkörösítô bilincs d méretû PE-HD csövekhez 125 FWXRH Kezelôkulcsok nyomás alatti megfúrókhoz 125 FWSS Kezelôkulcsok nyomás alatti párhuzamos leágazásokhoz 125 FWSR Nyomáspróba adapter 125 FWDPA FRIALEN ezüst jelölôfilc 125 FWPM Megfúró berendezés 126 ABHB Általános szállítási feltételek

6 FRIALEN biztonsági elektrofittingek We move Elements.

7

8 UB Ütközô nélküli karmantyúk Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felöli oldalon és középen. Beépítése befogószerszám használata nélkül. d280 mm átmérôtôl elômelegítéssel az optimális illesztési hézag elérése érdekében (d280 - d450 opcionális; d500 - d710 kötelezô). 1 : szétválasztott hegesztési zónák Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D B L t Tömeg 20 T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T ,500 PE 100 SDR17 Maximális üzemi nyomás vízre 10 bar / gázra 5 bar T , T , T , T , T ,

9 UB PN25 Ütközô nélküli karmantyúk Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felöli oldalon és középen. Beépítése befogószerszám használata nélkül. d280 mm átmérôtôl elômelegítéssel az optimális illesztési hézag elérése érdekében. 1 : szétválasztott hegesztési zónák PE 100 SDR7,4 Maximális üzemi nyomás vízre 25 bar d Cikkszám Ár Raktár VE PE D BL Tömeg 90 T , T , T , T , T , T , T , T , T , T , T , T ,900 REM Szûkített karmantyúk Szûkített karmantyú. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felöli oldalon és középen. Beépítése befogószerszám használata nélkül. PE 100 SDR17 Maximális üzemi nyomás vízre 10 / gázra 5 bar d/dn Cikkszám Ár Raktár VE PE D BL Tömeg 110/100 T , /150 T , /300 T , /375 T ,

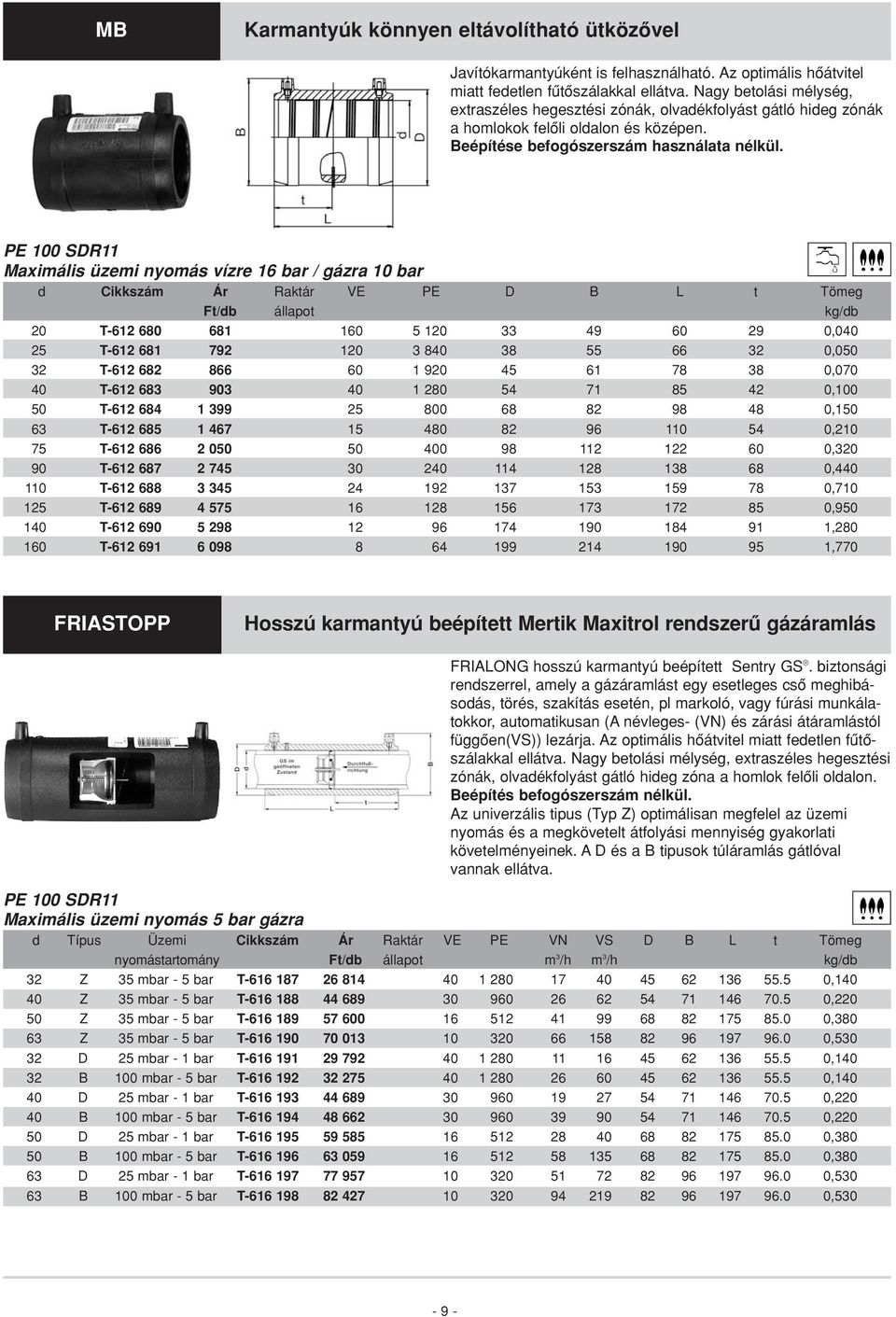

10 MB Karmantyúk könnyen eltávolítható ütközôvel Javítókarmantyúként is felhasználható. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D B L t Tömeg 20 T , T , T , T , T , T , T , T , T , T , T , T ,770 FRIASTOPP Hosszú karmantyú beépített Mertik Maxitrol rendszerû gázáramlás FRIALONG hosszú karmantyú beépített Sentry GS. biztonsági rendszerrel, amely a gázáramlást egy esetleges csô meghibásodás, törés, szakítás esetén, pl markoló, vagy fúrási munkálatokkor, automatikusan (A névleges- (VN) és zárási átáramlástól függôen(vs)) lezárja. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítés befogószerszám nélkül. Az univerzális tipus (Typ Z) optimálisan megfelel az üzemi nyomás és a megkövetelt átfolyási mennyiség gyakorlati követelményeinek. A D és a B tipusok túláramlás gátlóval vannak ellátva. Maximális üzemi nyomás 5 bar gázra d Típus Üzemi Cikkszám Ár Raktár VE PE VN VS D B L t Tömeg nyomástartomány Ft/db állapot m 3 /h m 3 /h kg/db 32 Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , Z 35 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T , D 25 mbar - 1 bar T , B 100 mbar - 5 bar T ,

11 FRIASTOPP Hosszú karmantyú Pipelife Gas-Stopp rendszerrel FRIALONG hosszú karmantyú beépített Gas-Stopp. biztonsági rendszerrel, amely a gázáramlást egy esetleges csô meghibásodás, törés, szakítás esetén, pl.: markoló, vagy fúrási munkálatokkor, automatikusan (A névleges- (VN) és zárási átáramlástól függôen(vs)) lezárja. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítése befogószerszám használata nélkül. Az univerzális tipus (Típus U) optimálisan megfelel az üzemi nyomás és a megkövetelt átfolyási mennyiség gyakorlati követelményeinek. AZ A/D és az UUE típusok túláramlás gátlóval vannak ellátva. Maximális üzemi nyomás 5 bar gázra d Típus Cikkszám Ár Raktár VE PE VN VS D B L t Tömeg Ft/db állapot m 3 /h m 3 /h kg/db 32 U T , Uue T , U T , Uue T , U T , Uue T , A/D T , A/D T , A/D T , S T , S T , S T ,558 FRIALONG Extra hosszú karmantyúk könnyen eltávolítható ütközôvel A biztonsági-plussz karmantyú. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Feszültsémentesítô zónával, extrabiztos konstrukció tekercs csövek hegesztéséhez. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D B L t Tömeg 32 T , T , T , T ,

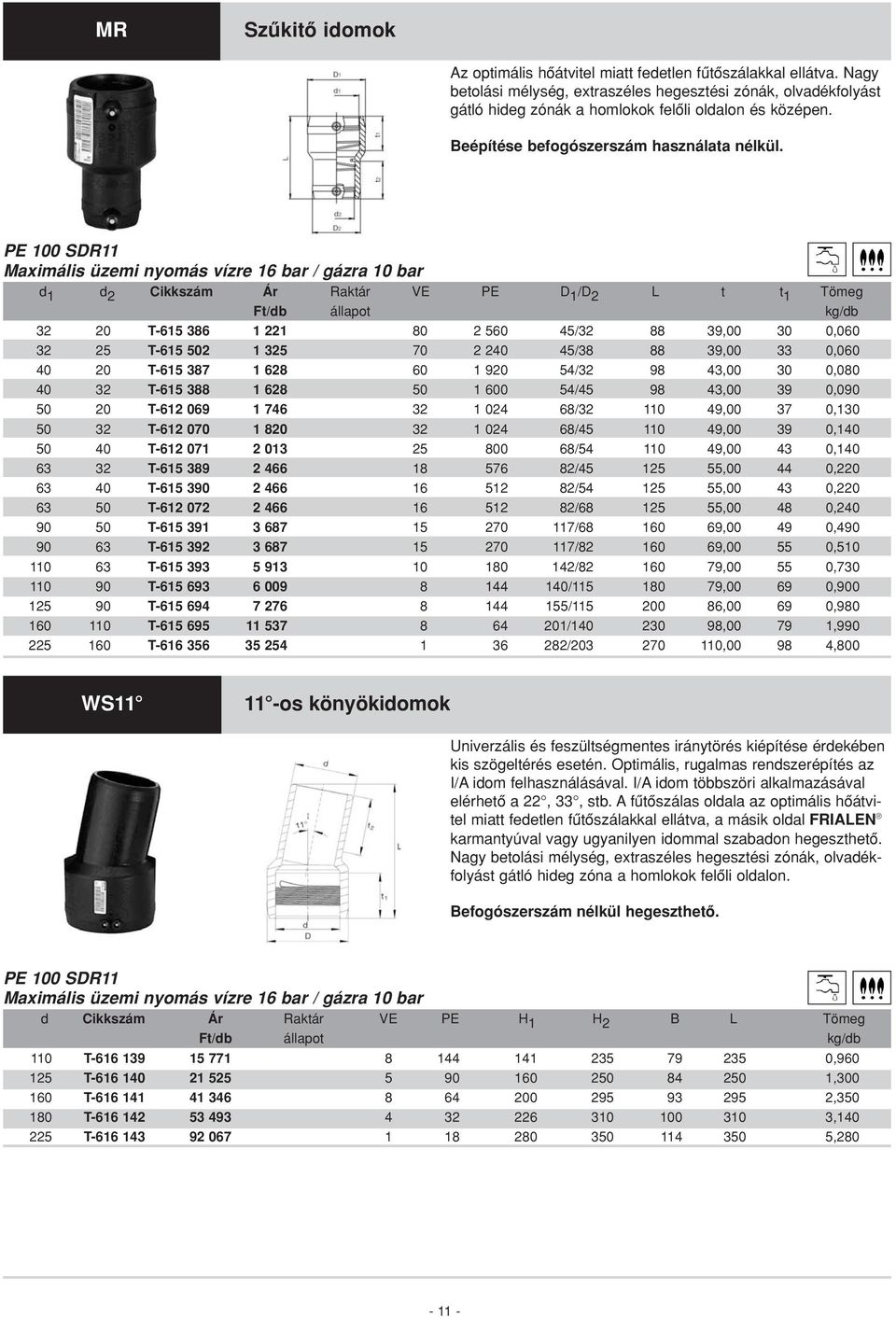

12 MR Szûkitô idomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE D 1 /D 2 L t t 1 Tömeg T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , , T / , ,800 WS os könyökidomok Univerzális és feszültségmentes iránytörés kiépítése érdekében kis szögeltérés esetén. Optimális, rugalmas rendszerépítés az I/A idom felhasználásával. I/A idom többszöri alkalmazásával elérhetô a 22, 33, stb. A fûtôszálas oldala az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva, a másik oldal FRIALEN karmantyúval vagy ugyanilyen idommal szabadon hegeszthetô. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlokok felôli oldalon. Befogószerszám nélkül hegeszthetô. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE H 1 H 2 B L Tömeg 110 T , T , T , T , T ,

13 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L t Tömeg 90 T ,5 0, T ,0 1, T ,0 1, T ,0 3, T ,0 4, T ,0 6, T ,0 8,560 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L t Tömeg 32 T ,0 0, T ,5 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 1, T ,0 1, T ,0 4, T ,0 4, T ,0 6, T ,0 8,

14 W os könyökidomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. 1 Elválasztott hegesztési zónákkal gyártva. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L t Tömeg 25 T ,0 0, T ,0 0, T ,5 0, T ,5 0, T ,0 0, T ,0 0, T ,0 0, T ,0 1, T ,0 2, T ,0 4, T ,0 5, T ,0 8, T ,0 10,220 MV Zárósapkák Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zóna a homlok felôli oldalon. Beépítése befogószerszám használata nélkül. 1 : Zárósapkaként is felhasználható a FRIALEN - nyomás alatti megfúróidomokhoz Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L t Tömeg 20 T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,0 0, T ,5 0, T ,0 1, T ,0 1, T ,5 2, T ,0 2, T ,0 5,

15 WF90 Talpas könyök 90 Kompakt építôelem a PE-HD csôvezetéképítésben a tûzcsapok csatlakozásához. A talprész és a könyök homogén egységet alkot. A karimás tûzcsap csatlakozás kialakítása érdekében ajánljuk a termékkatalógusunkban is szereplô EFL karimás toldatunkat. Szerelése stabil alapra. A könyök elkülönített hegesztési zónája lehetôvé teszi a feszültségmentes hegesztést. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. 1 : FLR szûkítôkarima alkalmazása DN80-ra lehetséges Maximális üzemi nyomás vízre 16 bar d Cikkszám Ár Raktár VE PE H 1 H 2 B L x y Tömeg 90 T , T ,880 WFGB Talpas könyök 90 PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz BAIO csatlakozó rendszerû tûzcsapok csatlakoztatásához. Kompakt építôelem FRIALEN 90 -os talpas könyök és BAIO rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A BAIO öntvénykarmantyú fixen bele van öntve a PE idomba. A 90 -os talpas könyök az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d/dn Cikkszám Ár Raktár VE PE L H 1 H Z Tömeg 110/80 T ,340 WET Szinteltolásos könyök Kompakt építôelem a csôvezetéképítésben. Amennyiben a DAA házibekötô nyeregidom csonkja és a házibekötô csôvezeték között szinteltérés van, úgy ezen idom segítségével gyorsan és praktikusan megoldhatja a párhuzamos fektetés szabályait. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L L 1 Tömeg 32 T , T , T , T ,

16 WFGN Talpas könyök 90 PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz NOVO-Sit csatlakozó rendszerû tûzcsapok csatlakoztatásához. Kompakt építôelem FRIALEN 90 -os talpas könyök és NOVO-Sit rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A NOVO-Sit öntvénykarmantyú fixen bele van öntve a PE idomba. A 90 -os talpas könyök az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár Raktár VE PE L H 1 H Z Tömeg 110/80 T ,460 TGB T-idom PE-HD/GGG átmenettel BAIO csatlakozású tûzcsapokhoz BAIO rendszerû csatlakozóval ellátott tûzcsap vagy ballonozóidom beépítéséhez. Kompakt építôelem FRIALEN T-idom és BAIO rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A BAIO öntvénykarmantyú fixen bele van öntve a PE idomba. A T-idom az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár Raktár VE PE L H Z Tömeg 110/80 T , /80 T , /80 T ,

17 TGN T-idom PE-HD/GGG átmenettel NOVO-Sit csatlakozású tûzcsapokhoz NOVO-Sit rendszerû csatlakozóval ellátott tûzcsap vagy ballonozóidom beépítéséhez. Kompakt építôelem FRIALEN T-idom és NOVO-Sit rendszerû, tömítéssel ellátott öntvény karmantyú összeépítésébôl. A NOVO-Sit öntvénykarmantyú fixen bele van öntve a PE idomba. A T-idom az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. Nagy betolási mélység, extraszéles hegesztési zónák, és olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár Raktár VE PE L H Z Tömeg 90/80 T , /80 T , /80 T , /80 T ,640 TA (Kit) T-idomok extra hosszú leágazócsonkkal, könnyen eltávolítható ütközôvel Egyenes átmenet, az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva, nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. A leágazócsonk hossza lehetôvé teszi a hibás hegesztést követô kivágás utáni új hegesztést. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L 1 L 2 t t 1 z 1 Tömeg 25 T , T , T , T , T ,

18 T T-idomok Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva mindhárom oldalon. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen. Beépítése befogószerszám használata nélkül. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE D L L 1 t Tömeg 75 T ,0 0, T ,0 1, T ,0 2, T ,0 3, T ,0 5, T ,0 7, T ,0 11, T ,0 13,990 RW Javító idom Házi vízbekötések javításakor alkalmazható közdarab. Megakadályozza a víz belépését a FRIALEN biztonsági elektrofitting hegesztési zónájába. Csak SDR11 csövekhez! d Cikkszám Ár Raktár VE PE L L 1 d 3 Tömeg 32 T ,0 0, T ,0 0, T ,0 0, T ,5 0,

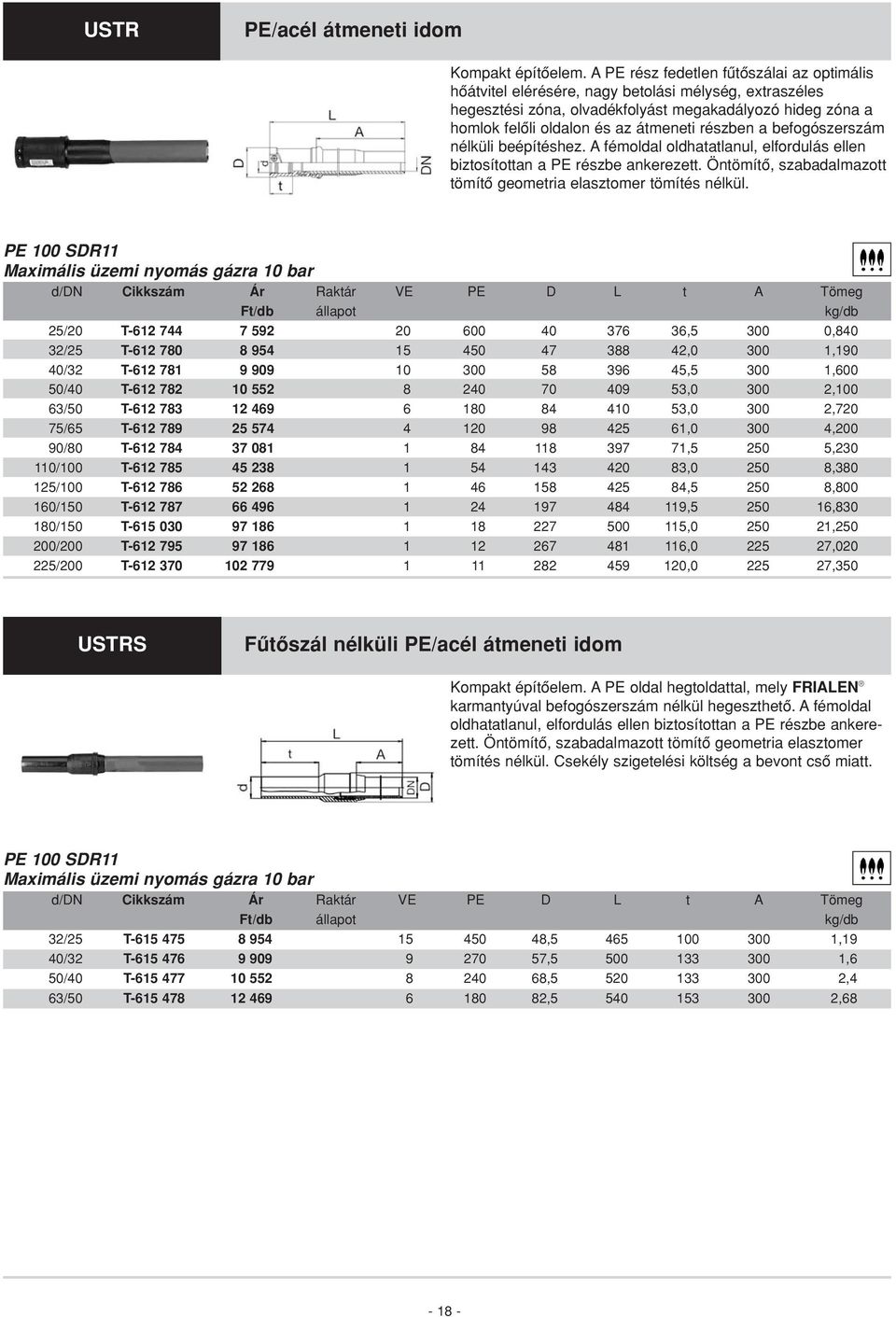

19 USTR PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlen fûtôszálai az optimális hôátvitel elérésére, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Maximális üzemi nyomás gázra 10 bar d/dn Cikkszám Ár Raktár VE PE D L t A Tömeg 25/20 T , ,840 32/25 T , ,190 40/32 T , ,600 50/40 T , ,100 63/50 T , ,720 75/65 T , ,200 90/80 T , , /100 T , , /100 T , , /150 T , , /150 T , , /200 T , , /200 T , ,350 USTRS Fûtôszál nélküli PE/acél átmeneti idom Kompakt építôelem. A PE oldal hegtoldattal, mely FRIALEN karmantyúval befogószerszám nélkül hegeszthetô. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Csekély szigetelési költség a bevont csô miatt. Maximális üzemi nyomás gázra 10 bar d/dn Cikkszám Ár Raktár VE PE D L t A Tömeg 32/25 T , ,19 40/32 T , ,6 50/40 T , ,4 63/50 T , ,

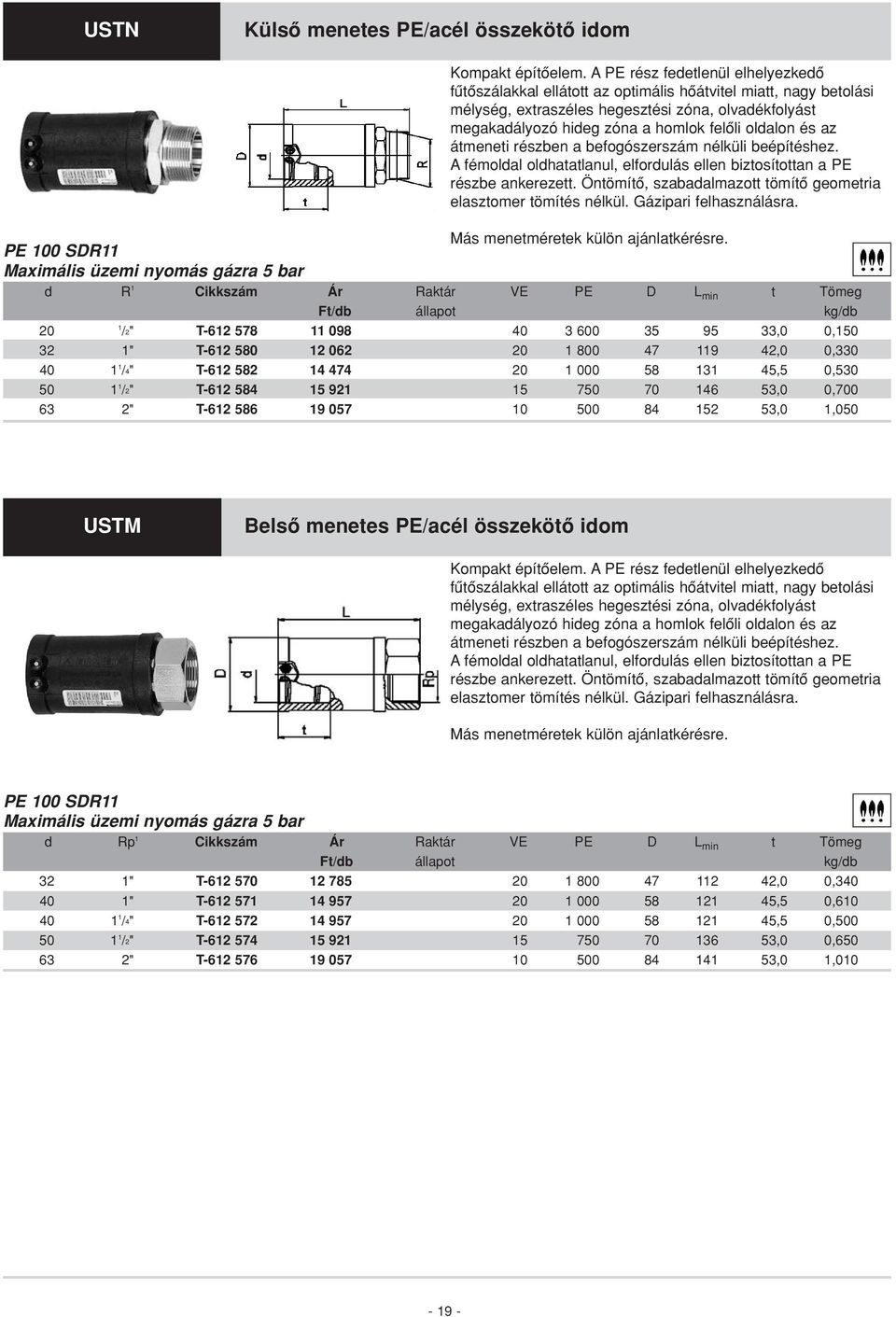

20 USTN Külsô menetes PE/acél összekötô idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d R 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 20 1 /2" T ,0 0, " T ,0 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,050 USTM Belsô menetes PE/acél összekötô idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d Rp 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 32 1" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,

21 WUSTN90 Külsô menetes 90 -os PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a KPE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d R 1 Cikkszám Ár Raktár VE PE D L min t Tömeg /4" T ,5 0, /2" T ,0 0, " T ,0 0,130 WUSTM90 Belsô menetes 90 -os PE/acél átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A fémoldal oldhatatlanul, elfordulás ellen biztosítottan a KPE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Gázipari felhasználásra. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás gázra 5 bar d Rp 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 32 1" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,0 0, " T ,0 1,

22 MUN Külsô menetes PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d R 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 20 1 /2" T ,0 0, /4" T ,5 1, " T ,0 0, /4" T ,0 0, /2" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,5 0, " T ,5 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, " T ,0 0, " T ,0 1, /2" T ,0 1,490 MUM Belsô menetes PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A vörösöntvény oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: vörösöntvény. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d Rp 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 32 1" T ,0 0, /4" T ,5 0, /2" T ,0 0, /2" T ,0 1, " T ,0 1,

23 WUN45 Külsô menetes 45 -os PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d R 1 Cikkszám Ár Raktár VE PE D L t Tömeg 32 1" T ,0 0, /4" T ,5 0, /2" T ,5 0, /2" T ,0 0, /2" T ,0 0, " T ,0 0,990 WUN90 Külsô menetes 90 -os PE/sárgaréz átmeneti idom Kompakt építôelem. A PE rész fedetlenül elhelyezkedô fûtôszálakkal ellátott az optimális hôátvitel miatt, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben a befogószerszám nélküli beépítéshez. A sárgaréz oldal oldhatatlanul, elfordulás ellen biztosítottan a PE részbe ankerezett. Öntömítô, szabadalmazott tömítô geometria elasztomer tömítés nélkül. Vízvezetékeknél történô felhasználásra. Alapkivitel: sárgaréz. Más alapanyag külön ajánlatkérésre. Más menetméretek külön ajánlatkérésre. Maximális üzemi nyomás vízre 16 bar d Rp 1 Cikkszám Ár Raktár VE PE D L min t Tömeg 32 1" T ,0 0, /2" T ,0 0, " T ,5 0, /4" T ,5 0, /2" T ,5 0, " T ,0 0, /4" T ,0 0, /2" T ,0 0, /2" T ,0 0, " T ,0 1,

24 UAN Külsô menetes PE/réz átmeneti idom Kompakt építôelem. Egyik végén PE csôtoldattal a homogénen hegeszthetô rendszer kialakítása érdekében, bármely FRIALEN idommal hegeszthetô. A másik vége réz külsô menettel ellátva, és a két rész egybe fröccsöntve. Maximális üzemi nyomás vízre 16 bar / gázra 5 bar d R Cikkszám Ár Raktár VE PE L SW Tömeg 32 1" T , /4" T , /2" T , " T ,940 UAM Belsô menetes PE/réz átmeneti idom Kompakt építôelem. Egyik végén PE csôtoldattal a homogénen hegeszthetô rendszer kialakítása érdekében, bármely FRIALEN idommal hegeszthetô. A másik vége réz belsô menettel ellátva, és a két rész egybe fröccsöntve. Maximális üzemi nyomás vízre 16 bar / gázra 5 bar d R Cikkszám Ár Raktár VE PE L SW Tömeg 32 1" T ,5 41 0, /4" T ,5 50 0, /2" T , " T ,910 UFLG Cseppfolyós gáz PE/réz átmeneti idom Kompakt építôelem mûanyag átmenetre a házi bekötések területén a cseppfolyós gázszolgáltatásban, a gázfázisra. PE-HD-oldal fedetlenül elhelyezkedô fûtôszálakkal ellátva az optimális hôátvitel érdekében, nagy betolási mélység, extraszéles hegesztési zóna, olvadékfolyást megakadályozó hideg zóna a homlok felôli oldalon és az átmeneti részben. A beépítéshez befogószerszám használata nem szükséges. A fejrész oldhatatlan. Szabadalmaztatott tömítés geomatria rugalmas tömítôelem nélkül. Átmeneti idom SF Cu-F25 anyagból, DIN 1787 szerint, fejrész PE oldala elektrofittingesen hegeszthetô. Maximális üzemi nyomás vízre 16 bar / gázra 5 bar d/dn Cikkszám Ár Raktár VE PE D L t F Tömeg 32/20 T , ,

25 EFL Hegtoldatos karima Gyárilag készített karima és hegtoldat SDR 11 -es csövekhez. A hidegfolyás megelôzése miatt a karimában fémbetétet helyeztek el. A hegtoldat FRIALEN karmantyúval befogószerszám nélkül hegeszthetô. 1 : d225 méretben csak PN10 Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d/dn Cikkszám Ár Raktár VE PE D d 3 t z Ø k Lyukszám Tömeg 63/ 50 T , ,500 90/ 80 T , , /100 T , , /100 T , , /150 T , , /150 T , , /200 1 T , ,100 FLT Karimás T-idom PE kompakt építôelem. FRIALEN T-idom, szûkítô idom és hegtoldatos karima gyári kombinációja. Az optimális hôátvitel miatt fedetlenül elhelyezkedô fûtôszálakkal ellátva mindhárom oldalon. Nagy betolási mélység, extraszéles hegesztési zónák, olvadékfolyást gátló hideg zónák a homlokok felôli oldalon és középen, befogószerszám használata nélküli beépítéshez. Nincs keresztmetszet szûkülés a szûkítô idom hegesztésénél. Karimás csatlakozás a DIN szabvány 1. rész szerint. Befogószerszám nélkül hegeszthetô. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár Raktár VE PE D d 3 t L z Ø k Lyukszám Tömeg 110/80 T , , /80 T , , /80 T , , /80 T , ,000 PE 100 SDR17 Maximális üzemi nyomás vízre 10 bar d/dn Cikkszám Ár Raktár VE PE D d 3 t L z Ø k Lyukszám Tömeg 225/80 T , ,

26 FLR Szûkítô karima Gyárilag elôszerelt kompakt építôelem PE-HD-szûkítô és FRIALEN -karimás hegtoldat EFL egybeépítéseként. Speciális átmenet DN80-ra. Kombinálható W90 könyökidommal, WF 90 talpas tûzcsapidommal. Nincs belsô hegesztési varratdudor. Karima csatlakozóméretek DIN 2501 szerint. Maximális üzemi nyomás vízre 16 bar d/dn Cikkszám Ár Raktár VE PE D d 3 t z Ø k Lyukszám Tömeg 110/80 T , , /110 T , , /100 T , ,750 RS Erôsítô idomok 2 db PE nyeregbôl álló kisebb (gázszivárgás nélküli) csôsérülések javítására szolgáló mindkét oldalon lehegeszthetô idom. Fedetlen fûtôszálak az optimális hôátvitel elérésére. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE Tömeg 63 T ,260 VVS Javító - lezáró, erôsítô idomok 2 db PE nyeregrészbôl álló kisebb csôsérülések javítására szolgáló javító idom. Szivárgás esetén külön dugóval való lezárás után a sérülés helye lehegeszthetô. Fedetlen fûtôszálak az optimális hôátvitel elérésére. A záró felület fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE d 3 Tömeg 90 T , T , T , T , T , T , T ,

27 VSC-TL Top-Loading javító - lezáró, erôsítô idom A FRIATOP pneumatikus felrakó szerszám segítségével variálható felhegesztési lehetôség a megadott átmérôtartományban. Kompakt építôelem, kisebb csôsérülések javítására szolgáló javító idom. Szivárgás esetén külön dugóval való lezárás után a sérülés helye lehegeszthetô. Fedetlen fûtôszálak az optimális hôátvitel elérésére. A záró felület fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d Cikkszám Ár Raktár VE PE d 3 Tömeg T ,600 SA Nyeregidomok nyomásmentes leágazásokhoz Kompakt építôelem PE nyeregidom felületen elhelyezkedô fûtôszálakkal az optimális hôátvitel miatt és FRIALEN (MB és UB) karmantyúkkal, tokosan, vagy d 110-tôl tompán is. Forgácsmentes megfúrás HÜTZ & BAUMGARTEN megfúró szerszámmal (lásd szerszám árlista). A megfúrás keresztmetszete fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE L Tömeg T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T ,

28 SAB Nyeregidomok nyomásmentes leágazáshoz beépített fúróval Kompakt építôelem PE nyeregidom fedetlen fûtôszálai az optimális hôátvitel elérésére. FRIALEN (MB és UB) karmantyúkkal, tokosan, vagy d 110-tôl tompán is hegeszthetô. Forgácsmentes megfúrás nyomásmentes állapotban beépített fúróval. A megfúrás keresztmetszete fûtôszálaktól mentes. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE t SW Tömeg T , T , T , T , T ,270 SAFL Nyomásmentes nyeregidom karimás csatlakozással Kompakt építôelem PE-HD alapanyagból. FRIALEN - nyeregidom, hegesztôkarmantyú és FRIALEN -hegtoldatos karima EFL elôre összeszerelt egysége. A nyeregidom fedetlen fûtôszálas az optimális hôátvitel elérésére. Alap esetben nyomásmentesen fúrható meg. Tolózár felszerelését követôen nyomás alatt is megfúrható az ABHB megfúróberendezéssel. A megfúrási terület fûtôszálmentes. Karima csatlakozóméretek DIN 2501 szerint. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE D d 3 z Lyukszám Tömeg T , , T , , T , , T , , T , , T , , T , , T , , T , ,

29 SA-TL Top-Loading nyeregidomok nyomásmentes leágazáshoz A FRIATOP pneumatikus felrakó szerszám segítségével variálható felhegesztési lehetôség a megadott átmérôtartományban. Kompakt építôelem PE nyeregidom fedetlen fûtôszálai az optimális hôátvitel elérésére. FRIALEN (MB és UB) karmantyúkkal, tokosan, vagy d 110-tôl tompán is hegeszthetô. Forgácsmentes megfúrás a HÜTZ & BAUMGARTEN megfúró szerszámmal (lásd szerszámok árlista). A megfúrás keresztmetszete fûtôszálaktól mentes. 1 : megfúrási keresztmetszet max. 60mm Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE L Tömeg T , T , T ,770 DAA (Kit) Nyomás alatti megfúró idomok extra hosszú leágazócsonkkal Kit - ként karmantyúval (MB), vagy szûkítô idommal (MR) Szivárgás és forgácsmentes megfúráshoz. Beépített fúró alsó és felsô ütközôvel ellátva, fémhüvelyben megvezetve. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. A megfúrási felület fûtôszálmentes. Záródugó belülrôl tömítô O-gyûrûvel. Lehegeszthetô megfúró csonk (d1 40 = MV d32; d1 50, 63 és 75 = MV d40; d1 > 75 = K). Nyomáspróba a megfúrás elôtt a megfúró idomról elvégezhetô. Nyomáspróba adapter, megfúró kulcs kiegészítô árlistánkban található. A leágazócsonk hossza két egymás utáni hegesztést tesz lehetôvé. Leágazócsonk karmanytúval befogószerszám nélkül hegeszthetô. 1 : d32/20 vagy d32/25 vagy d50/40 vagy d63/40 szûkítôidommal Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE d 3 Tömeg T , T , T , T ,

30 DAA Nyomás alatti megfúró idomok extra hosszú leágazócsonkkal Szivárgás és forgácsmentes megfúráshoz. Beépített fúró alsó és felsô ütközôvel ellátva, fémhüvelyben megvezetve. Az optimális hôátvitel miatt fedetlen fûtôszálakkal ellátva. A megfúrási felület fûtôszálmentes. Záródugó belülrôl tömítô O- gyûrûvel. Lehegeszthetô megfúró csonk (d1 40 = MV d32; d1 50, 63 és 75 = MV d40; d1 > 75 = K). Nyomáspróba a megfúrás elôtt a megfúró idomról elvégezhetô. Nyomáspróba adapter, megfúró kulcs kiegészítô árlistánkban található. A leágazócsonk hossza két egymás utáni hegesztést tesz lehetôvé. Leágazócsonk karmantyúval befogószerszám nélkül hegeszthetô. Maximális üzemi nyomás vízre 16 bar / gázra 10 bar d 1 d 2 Cikkszám Ár Raktár VE PE d 3 Tömeg T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T , T ,
