1 TLF001_KIV_V01 Oldal: 1 / 13 Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés

2 TLF001_KIV_V01 Oldal: 2 / 13 KIVONAT a TLF001 jelű folyamathoz, VÁLLALKOZÓK részére 1. A folyamat célja A létesítmény-fenntartási tevékenységek végrehajtásához rendelkezni kell a megfelelő eszközökkel. Jelen folyamat ezen eszközök kezelésével kapcsolatos teendőket ismerteti. Előírja az eszközök alkalmasságával kapcsolatos vizsgálati, ellenőrzési tevékenységeket, valamint a szükséges dokumentációs hátteret. Az egyedi eszközök alkalmazásához technológiai leírások szükségesek. Az emelési munkákat emelési technológiákban kell meghatározni. 2. A folyamat eljárásrendjének és vonatkozó végrehajtási utasításainak összefoglaló leírása A karbantartó eszközök kezelése, nyilvántartása rendkívüli fontossággal bír. Ezért a teljes primer kör területén (vagyis túl a tiszta szerelési zónaként meghatározott helyiségeken) csak olyan karbantartó szerszámok, eszközök alkalmazhatók, melyek egyedi, nyilvántartott azonosítóval rendelkeznek. A nyilvántartott és jelölt eszközök érvényes felülvizsgálattal is kell, hogy rendelkezzenek. A jelölt szerszámok, eszközök alkalmazásának kötelezettsége vonatkozik a vállalkozási karbantartásban végzett tevékenységekre is, ahol a kijelölt karbantartási műszak ellenőrök, létesítési műszak ellenőrök vagy karbantartási ellenőrök feladata a külső vállalkozókon való, ennek megfelelő számonkérés. A primerkörben, a munkavégzéshez használt eszközöket előzetesen, az alábbi ajánlás szerint, pl. 9 karakterből (4 betű+5 szám) álló jelöléssel kell ellátni: első karakter: második karakter: harmadik karakter: negyedik karakter: ötödik-kilencedik karakter: - pl. G, a karbantartó és létesítő szervezetet jelöli (gépész), - pl. A, a végrehajtó szervezetre utaló betű (armatúra karbantartó), - a végrehajtó szervezeten belüli üzemegységre utaló betű, - a műhely, művezetés vagy műszak azonosító jele, el kezdve a jelölendő eszközök sorszáma. A jelölést az adott cégnél kell elvégezni! A jelölést beütővel, vagy gravírozással kell végrehajtani, jól látható helyen és azonosíthatóan. A különböző, cégen belüli szervezetek mindegyike a es sorszámtól kezdheti a jelölést, mivel a betűkódokkal már el vannak különítve. A leltári számmal vagy egyéb egyedi jelöléssel rendelkező eszközöket is el kell látni azonosítóval. Azokat az eszközöket, szerszámokat, technológiai segédanyagokat, melyek anyagukban, vagy funkciójuk miatt nem teszik lehetővé a jelölés elvégzését, darabszámra kell nyilvántartani a munkavégzés során (ha nincs más egyedi azonosító). A jelölt eszközt mindig nyilvántartásba kell venni. A jelölés folyamán a bejelölt eszközökről listát kell készíteni. Az összeállított listákat számítógépen rögzíteni kell a folyamatos karbantarthatóság érdekében. A szerződött cégek kötelesek az elkészített listákat tárolni. A számítógépes nyilvántartásért és aktualizálásért a szerződött cég felel. Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés

3 TLF001_KIV_V01 Oldal: 3 / 13 Jelen folyamat írja elő Végrehajtási Utasításban a Paksi Atomerőmű ZRt. területén a karbantartási, hibaelhárítási, létesítési munkák végrehajtása során használható segédanyagokat, kategóriákra bontva és a segédanyagok használatával kapcsolatosan is előírásokat fogalmaz meg. A Paksi Atomerőmű Zrt. területén a segédanyagok a következő kategóriákra vannak osztva: tisztítók, zsírtalanítók, fúró-üregelő, kenőanyagok, zsírok, olajok, szerelő anyagok, csavarlazítók, képlékeny tömítők, fémjavítók, csavar rögzítők, ragasztók. A végrehajtási utasítás 1. táblázatában lévő segédanyagok alkalmazhatóak (kivéve az Engedélyezett Anyagok listás (továbbiakban EAL), 96%-os alkohol, ami általánosan használt tisztítószer) munkavégzés során. A táblázat tartalmaz Engedélyezett Anyagok Listáján szereplő anyagokat melyekkel kapcsolatos követelményeket a TLÜ503_VU01 végrehajtási utasítás adja meg és nem EAL anyagokat is. Azon anyagok, amelyek EA listán szerepelnek, de jelen utasításban szereplő táblázat nem tartalmaz, nem alkalmazhatóak. A jelen utasításban meghatározott kategóriákon kívüli EA listás anyagok használatára korlátozás nincs. A primer kör területére csak EAL anyagok vihetők be. A primerkörben azokon a helyeken, ahol a TLÜ503_VU01 végrehajtási utasításban meghatározott segédanyagok alkalmazására vonatkozó követelmények nem vonatkoznak, ott nem EAL anyagok is alkalmazhatóak. Ilyen esetekben a TLF001_NY01 Segédanyag adatlap kitöltése szükséges és a segédanyag primer körben való alkalmazását a műszaki ellenőrzést végző szervezeti egység vezetője engedélyezi az adatlapon. Az éppen aktuális EAL anyagok listáját a Paksi Atomerőmű belső honlapján keresztül, a vegyészeti szervezet oldalán lehet elérni. Az 1. sz. táblázat felülvizsgálata évente szükséges, a felülvizsgálatot a mindenkori TLF001 folyamatgazda végzi el. A végrehajtási utasításban leírtak betartását a szervezeti egység vezetők folyamatosan ellenőrzik. Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés

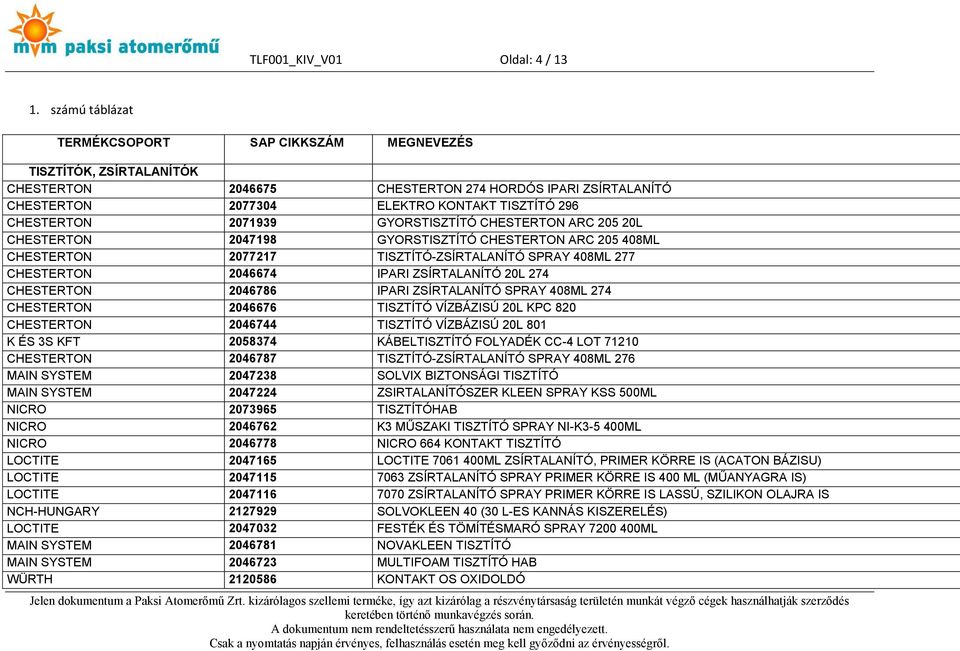

4 TLF001_KIV_V01 Oldal: 4 / számú táblázat TERMÉKCSOPORT SAP CIKKSZÁM MEGNEVEZÉS TISZTÍTÓK, ZSÍRTALANÍTÓK CHESTERTON CHESTERTON 274 HORDÓS IPARI ZSÍRTALANÍTÓ CHESTERTON ELEKTRO KONTAKT TISZTÍTÓ 296 CHESTERTON GYORSTISZTÍTÓ CHESTERTON ARC L CHESTERTON GYORSTISZTÍTÓ CHESTERTON ARC ML CHESTERTON TISZTÍTÓ-ZSÍRTALANÍTÓ SPRAY 408ML 277 CHESTERTON IPARI ZSÍRTALANÍTÓ 20L 274 CHESTERTON IPARI ZSÍRTALANÍTÓ SPRAY 408ML 274 CHESTERTON TISZTÍTÓ VÍZBÁZISÚ 20L KPC 820 CHESTERTON TISZTÍTÓ VÍZBÁZISÚ 20L 801 K ÉS 3S KFT KÁBELTISZTÍTÓ FOLYADÉK CC-4 LOT CHESTERTON TISZTÍTÓ-ZSÍRTALANÍTÓ SPRAY 408ML 276 MAIN SYSTEM SOLVIX BIZTONSÁGI TISZTÍTÓ MAIN SYSTEM ZSIRTALANÍTÓSZER KLEEN SPRAY KSS 500ML NICRO TISZTÍTÓHAB NICRO K3 MŰSZAKI TISZTÍTÓ SPRAY NI-K ML NICRO NICRO 664 KONTAKT TISZTÍTÓ LOCTITE LOCTITE ML ZSÍRTALANÍTÓ, PRIMER KÖRRE IS (ACATON BÁZISU) LOCTITE ZSÍRTALANÍTÓ SPRAY PRIMER KÖRRE IS 400 ML (MŰANYAGRA IS) LOCTITE ZSÍRTALANÍTÓ SPRAY PRIMER KÖRRE IS LASSÚ, SZILIKON OLAJRA IS NCH-HUNGARY SOLVOKLEEN 40 (30 L-ES KANNÁS KISZERELÉS) LOCTITE FESTÉK ÉS TÖMÍTÉSMARÓ SPRAY ML MAIN SYSTEM NOVAKLEEN TISZTÍTÓ MAIN SYSTEM MULTIFOAM TISZTÍTÓ HAB WÜRTH KONTAKT OS OXIDOLDÓ

5 TLF001_KIV_V01 Oldal: 5 / 13 FÖRCH S412 ROZSDAOLDÓ 400ML FÖRCH R580 SZIGETELÉS ELTÁVOLÍTÓ 300ML FÖRCH R400 TISZTÍTÓANYAG 400ML FÖRCH S409 EXTRA ROZSDAOLDÓ 400ML FÖRCH PRÉMIUM FÉKTISZTÍTÓ 600ML FÖRCH FÉKTISZTÍTÓ R ML FÖRCH ELEKTROMOS TISZTÍTÓ R570ML SERES-M-KER PENTISOL 100 ZSÍRTALANÍTÓ 10LITER SERES-M-KER PENTISOL 1100 ZSÍRTALANÍTÓ SPRAY 400ML FÚRÓ-ÜREGELŐ CHESTERTON CHESTERTON 950 VÁGÓ-FÚRÓ FOLYADÉK CHESTERTON FÚRÓ-ÜREGELŐ ML CHESTERTON FÚRÓ-ÜREGELŐ ML LOCTITE FÚRÓ-, VÁGÓ-ÉS ÜREGELŐ SPRAY 400 ML KENŐANYAGOK, ZSÍROK MOL MOL LITON LTA 3EP 8KG MOL KENŐZSÍR LÍTIUM-BÁZISÚ LZS2 5L-ES MOL KENŐZSÍR LÍTIUM-BÁZISÚ CARRIER FAVORIT-2 CHESTERTON SZILIKON-ZSÍR 629 CHESTERTON SZILIKON-ZSÍR 629 SPRAY CHESTERTON KENŐANYAG DAG-156 CHESTERTON KENŐZSÍR MAGAS HŐMÉRSÉKLETŰ 615 4,6KG-OS CHESTERTON KENŐZSÍR MAGAS-HŐMÉRSÉKLETŰ GR-OS CHESTERTON KENŐZSÍR MOLY KOTE 55M CHESTERTON SZÁRAZKENŐ 677 CHESTERTON CHESTERTON LÁNC,DRÓTKÖTÉL KÜLSŐ KENÖANYAG 715 CHESTERTON LÁNC,CSAPKENŐ KENÖANYAG 601 NIKKEL KFT SKF LGMT2 KENŐZSÍR

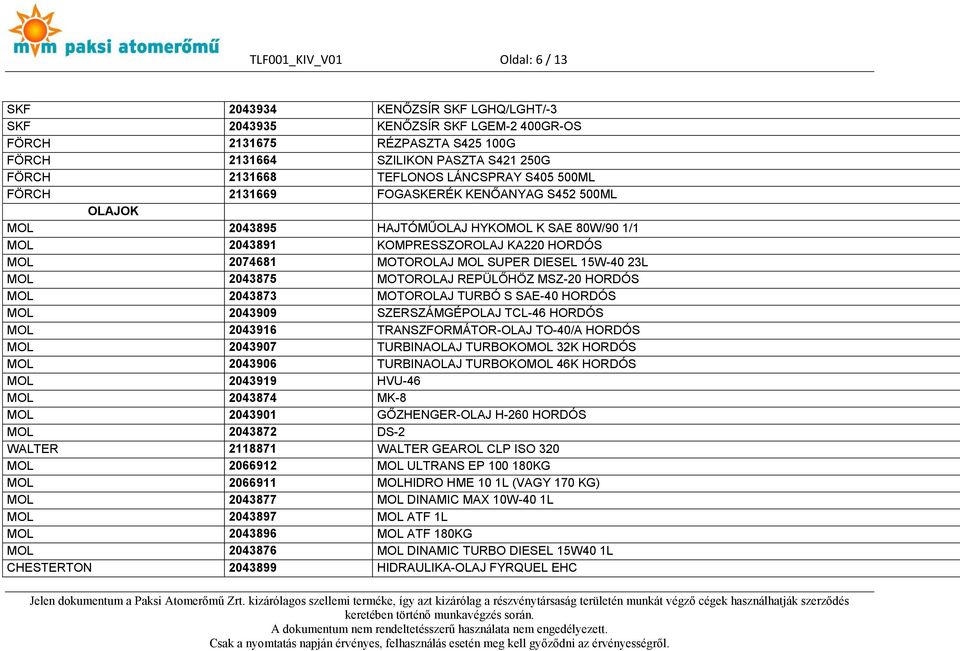

6 TLF001_KIV_V01 Oldal: 6 / 13 SKF KENŐZSÍR SKF LGHQ/LGHT/-3 SKF KENŐZSÍR SKF LGEM-2 400GR-OS FÖRCH RÉZPASZTA S G FÖRCH SZILIKON PASZTA S G FÖRCH TEFLONOS LÁNCSPRAY S ML FÖRCH FOGASKERÉK KENŐANYAG S ML OLAJOK MOL HAJTÓMŰOLAJ HYKOMOL K SAE 80W/90 1/1 MOL KOMPRESSZOROLAJ KA220 HORDÓS MOL MOTOROLAJ MOL SUPER DIESEL 15W-40 23L MOL MOTOROLAJ REPÜLŐHÖZ MSZ-20 HORDÓS MOL MOTOROLAJ TURBÓ S SAE-40 HORDÓS MOL SZERSZÁMGÉPOLAJ TCL-46 HORDÓS MOL TRANSZFORMÁTOR-OLAJ TO-40/A HORDÓS MOL TURBINAOLAJ TURBOKOMOL 32K HORDÓS MOL TURBINAOLAJ TURBOKOMOL 46K HORDÓS MOL HVU-46 MOL MK-8 MOL GŐZHENGER-OLAJ H-260 HORDÓS MOL DS-2 WALTER WALTER GEAROL CLP ISO 320 MOL MOL ULTRANS EP KG MOL MOLHIDRO HME 10 1L (VAGY 170 KG) MOL MOL DINAMIC MAX 10W-40 1L MOL MOL ATF 1L MOL MOL ATF 180KG MOL MOL DINAMIC TURBO DIESEL 15W40 1L CHESTERTON HIDRAULIKA-OLAJ FYRQUEL EHC

7 TLF001_KIV_V01 Oldal: 7 / 13 BAUER KOMPRESSZOR OLAJ SPECIÁLIS N /1L ARZEN KENŐOLAJ DREHKOLBEN SNR YORK OLAJ GRADE K GALLON REFCO DV-05 REFCO DV-06 EDWARDS KENŐOLAJ ULTRAGRADE 15 EDWARDS EDWARDS KENŐOLAJ ULTRAGRADE 19 EDWARDS ATLAS COPCO KOMPRESSZOR OLAJ HYTORC HIDRAULIKA-OLAJ HYTORC 50/1L KONTAKT KONTAKT WL KENŐ MAIN SYSTEM MULTISZUPER 5 NEDVESSÉG KISZORÍTÓ KENŐANYAG MOL MŰSZEROLAJ MAIN SYSTEM NOVA PTFE SPRAY SZERELŐ ANYAGOK BOSTIK TAPADASGÁTLÓ NIKKEL NG-165 CHESTERTON PRÉMIUM NICKEL PASZTA 100GR 772 CHESTERTON PRÉMIUM NICKEL TAPADÁSGÁTLÓ 500GR 772 LOCTITE , 20G ALUMINIUM ANTI-SEIZE STICK LOCTITE ,20G RÉZ ANTI-SEIZE STICK NICRO GLEIT-NICRO HP 505 SPRAY LOCTITE SZERELŐPASZTA SPRAY 500G CSAVARLAZÍTÓK CHESTERTON PRÉMIUM PENETRANT CSAVARLAZÍTÓ 475ML 621 CHESTERTON CSAVARLAZÍTÓ SPRAY 408L 723 MAIN SYSTEM SHOCK CSAVARLAZÍTÓ SPRAY SCK 400ML LOCTITE LOCTITE SBLOCKTITE CSAVARLAZÍTÓ FÖRCH CSAVARLAZÍTÓ S ML

8 TLF001_KIV_V01 Oldal: 8 / 13 FÖRCH CSAVARLAZÍTÓ S ML KÉPLÉKENY TÖMÍTŐK CHESTERTON MENETTÖMÍTŐ PASZTA 900 SZILIKONOS / GOLD CHESTERTON MPG FORMÁLHATÓ LAPOS TÖMÍTÉS 1KG 860 UNIO BT FBS RAGASZTÓ ÉS TÖMÍTŐ MAIN SYSTEM SEALBOND TÖMÍTŐANYAG SBD 310ML SZINTELEN MAIN SYSTEM SEAL&BOND TÖMÍTŐANYAG SBD 310ML FEKETE LOCTITE RTV SZINTELEN SZILIKON RAGASZTÓ, TÖMÍTŐ 315ML LOCTITE RTV SZILIKON, SZINTELEN RAGASZTÓ ÉS TÖMÍTŐ 100ML LOCTITE RTV FEHÉR SZILIKON RAGASZTÓ ÉS TÖMÍTŐ 315 ML LOCTITE RTV SZILIKON RAGASZTÓ, TÖMÍTŐ PASZTA FEKETE 315ML LOCTITE LOCTITE 5920 SZILIKON HŐÁLLÓ TÖMÍTŐ, ULTRA COPPER 85 GR-OS LOCTITE LOCTITE 5920 SZILIKON HŐÁLLÓ TÖMÍTŐ, ULTRA COPPER 310 ML-ES LOCTITE LOCTITE ML CSŐMENETTÖMÍTŐ PRIMER KÖRRE TEFLON TARTALOMMAL LOCTITE LOCTITE ML CSŐMENETTÖMÍTŐ TEFLON TARTALOMMAL LOCTITE LOCTITE ML CSŐMENETTÖMÍTŐ LOCTITE LOCTITE ML HIDRAULIKA TÖMÍTŐ LOCTITE LOCTITE 55 CSŐMENTTÖMÍTŐ ZSINÓR150M PRIMER KÖRRE IS LOCTITE LOCTITE G CSŐMENETTÖMÍTŐ STICK LOCTITE LOCTITE ML FELÜLETTÖMÍTŐ, SZERELHETŐ LOCTITE LOCTITE ML FELÜLETTÖMÍTŐ NAGY SZILÁRDSÁGÚ CHESTERTON HERMOSAL NCH-HUNGARY AMA-SIL TÖMÍTŐANYAG FÖRCH TÖMÍTŐ MA.1K-P SZÜRKE K ML FÖRCH TÖMÍTŐ MA.1K-P FEKETE K ML FÖRCH TÖMÍTŐ MA.1K-P FEHÉR K ML FÖRCH MOTORTÖMÍTŐ SZILIKON FEKETE K ML FÖRCH MOTORTÖMÍTŐ SZILIKON PIROS K165 90G

9 TLF001_KIV_V01 Oldal: 9 / 13 FÖRCH HŐÁLLÓ SZILIKON 310ML LOCTITE TÖMÍTŐSZÁL 150M LOCTITE 55 FÉMJAVÍTÓK CHESTERTON FÉMJAVÍTÓ CHESTERTON ARC GR CHESTERTON FOLY. KERÁMIA CHESTERTON ARC 855 FEKETE CHESTERTON FOLY. KERÁMIA CHESTERTON ARC 855 FEKETE CHESTERTON FOLY. KERÁMIA CHESTERTON ARC 855 SZÜRKE CHESTERTON FOLY. KERÁMIA CHESTERTON ARC 855 SZÜRKE CHESTERTON GYORSJAVÍTÓ RÚD CHESTERTON ARC 5ES 114GR CHESTERTON KOPÁSÁLLÓ KIT CHESTERTON ARC 858 1KG CHESTERTON KOPÁSÁLLÓ KIT CHESTERTON ARC 897 1KG LOCTITE FOLYÉKONY FÉM 25 ML-ES IKERFECSKENDŐBEN LOCTITE LOCTITE ML FAST EPOXY, VÍZTISZTA LOCTITE , 2X250G METAL SZETT, ÖNTHETŐ LOCTITE , 2X250G METAL SZETT KOPÁSÁLLÓ LOCTITE , 2X250G METÁL SZETT ALUMÍNIUM CSAVAR RÖGZÍTŐK LOCTITE LOCTITE ML CSAVARRÖGZÍTŐ, PRIMER KÖRRE KÖZEPES SZILÁRDSÁGÚ LOCTITE LOCTITE ML NAGY SZILÁRDSÁGÚ CSAVARRÖGZÍTŐ LOCTITE LOCTITE ML CSAVARRÖGZÍTŐ, KÖZEPES SZILÁRDSÁGÚ LOCTITE ,19G STICK CSAVARRÖGZÍTŐ, KÖZEPES SZILÁRDSÁGÚ, LOCTITE ,19G STICK, CSAVARRÖGZÍTŐ, NAGY SZILÁRDSÁGÚ LOCTITE LOCTITE ML NAGY SZILÁRDSÁGÚ CSAVARRÖGZÍTŐ NAGY MENETRE LOCTITE LOCTITE ML RÖGZÍTŐ, NAGY SZILÁRDSÁGÚ LOCTITE LOCTITE ML RÖGZÍTŐ, NAGY SZILÁRDSÁGÚ LOCTITE LOCTITE ML RÖGZÍTŐ, KIS SZERELHETŐ LOCTITE LOCTITE ML KAPILLÁR RÖGZÍTŐ LOCTITE LOCTITE ML RÖGZÍTŐ, HŐÁLLÓ

10 TLF001_KIV_V01 Oldal: 10 / 13 LOCTITE LOCTITE ML NAGY SZILÁRDSÁGÚ RÖGZÍTŐ LOCTITE LOCTITE ML RÖGZÍTŐ, NAGY SZILÁRDSÁGÚ RAGASZTÓK LOCTITE LOCTITE GR ÁLTALÁNOS PILLANATRAGASZTÓ, GÉL. LOCTITE LOCTITE GR RUGALMAS PILLANATRAGASZTÓ LOCTITE LOCTITE 454 3GR ÁLTALÁNOS PILLANATRAGASZTÓ, GÉL LOCTITE LOCTITE GR ÁLTALÁNOS PILLANATRAGASZTÓ LOCTITE LOCTITE 401 3GR ÁLTALÁNOS PILLANATRAGASZTÓ LOCTITE LOCTITE G KIFEHÉREDÉS MENTES PILLANATRAGASZTÓ LOCTITE LOCTITE 770/406 POLIOLEFIN RAGASZTÓ KÉSZLET LOCTITE LOCTITE O-RING KÉSZLET LOCTITE LOCTITE ML MÚLTIBOND RAGASZTÓ LOCTITE NON CFC ACT 500 ML MÚLTIBOND AKTIVÁTOR LOCTITE LOCTITE ML-ES SZERKEZETI RAGASZTÓ LOCTITE EPOXI GYANTÁS RAGASZTÓ 25ML LOCTITE 3430 LOCTITE LOCTITE ML ANAEROB ÉS 326 AKTIVÁTOR MAIN SYSTEM SILFIX RAGASZTÓ FÖRCH K-EPOXI RAGASZTÓ SZÜRKE K154 50ML FÖRCH K-EPOXI RAGASZTÓ ÁLTALÁNOS K154 24ML EGYÉB SEGÉDANYAGOK CHESTERTON SŰRÍTETT LEVEGŐ SPRAY 400ML

11 TLF001_KIV_V01 Oldal: 11 / A folyamat vonatkozó nyomtatványai A tárgyi fejezetben meghivatkozott nyomtatvány a konkrét szerződéses feladat megkezdési feltételeként, a szerződésben megjelölt megrendelői képviselő biztosítja. Nyomtatvány száma TLF001_NY01 Nyomtatvány megnevezése Segédanyag adatlap 3.1. A TLF001_NY01 számú nyomtatvány szerepe A primer körben, munkavégzéshez szükséges segédanyagok nyilvántartására szolgál abban az esetben, ha valamilyen tevékenységhez EA listán nem szereplő anyag kell (mivel alapesetben a primer körbe csak EA listás anyag vihető be). E nyomtatványon kell a beszállítást a műszaki ellenőrzést végző szervezet vezetőjével engedélyeztetni. A nyomtatványon szereplő határidő lejárta után a nem EA listás anyagot ki kell szállítani a primer körből. Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés

12 TLF001_KIV_V01 Oldal: 12 / A folyamat vonatkozó mellékletei Nincs Melléklet száma Melléklet megnevezése Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés

13 TLF001_KIV_V01 Oldal: 13 / Jelen kivonat mellékletei Nincs Száma Megnevezése Jelen dokumentum a Paksi Atomerőmű Zrt. kizárólagos szellemi terméke, így azt kizárólag a részvénytársaság területén munkát végző cégek használhatják szerződés
