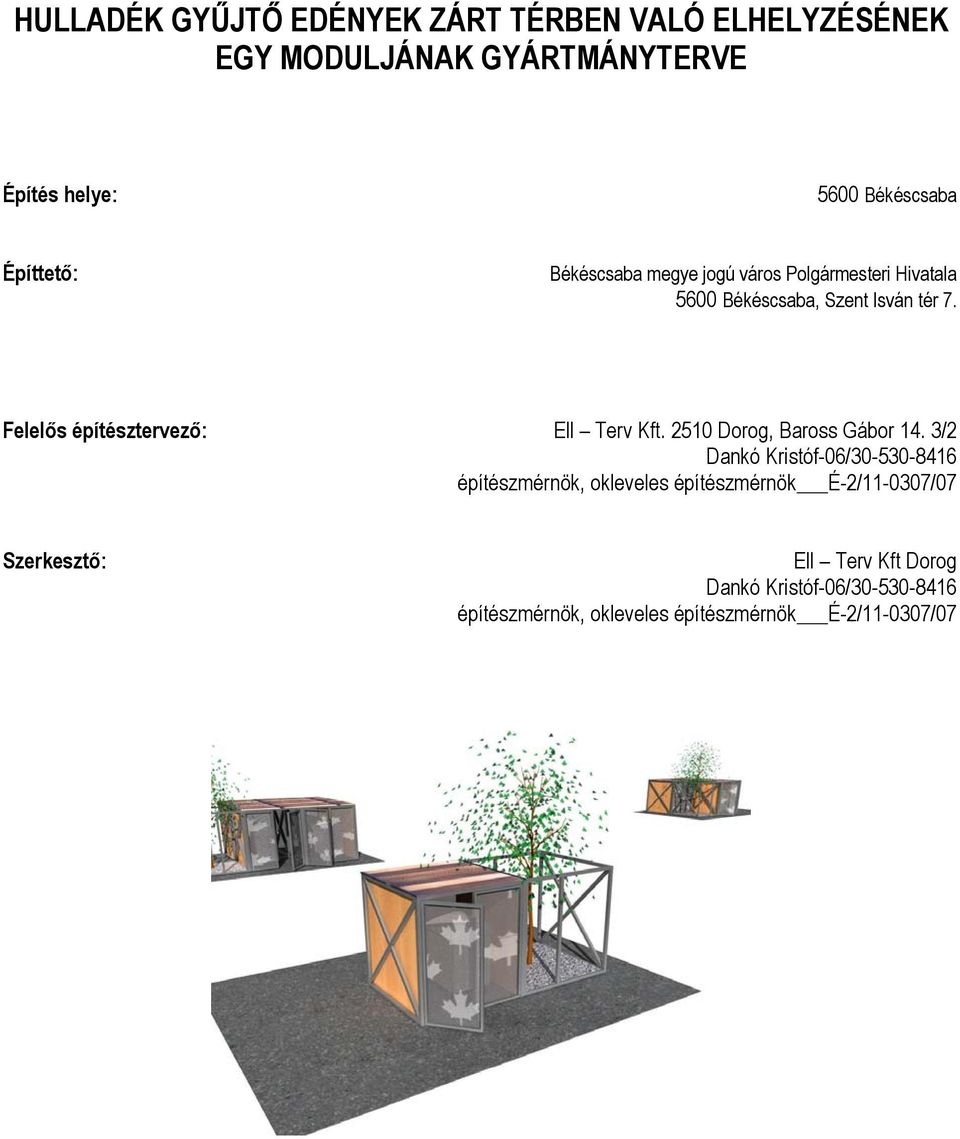

1 HULLADÉK GYŰJTŐ EDÉNYEK ZÁRT TÉRBEN VALÓ ELHELYZÉSÉNEK EGY MODULJÁNAK GYÁRTMÁNYTERVE Építés helye: 5600 Békéscsaba Építtető: Békéscsaba megye jogú város Felelős építésztervező: Ell Terv Kft Dorog, Baross Gábor 14. 3/2-06/ okleveles építészmérnök Szerkesztő: Ell Terv Kft Dorog -06/ okleveles építészmérnök

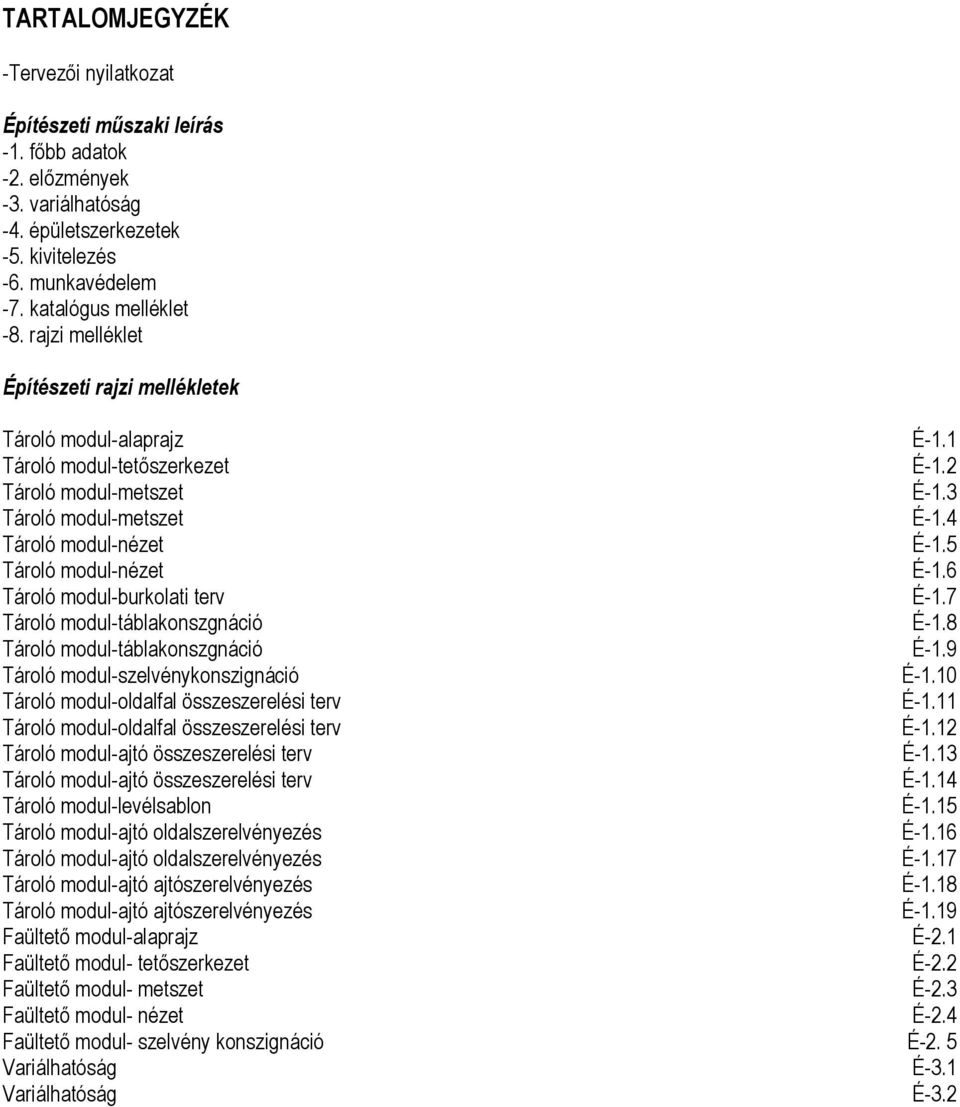

2 TARTALOMJEGYZÉK -Tervezői nyilatkozat Építészeti műszaki leírás -1. főbb adatok -2. előzmények -3. variálhatóság -4. épületszerkezetek -5. kivitelezés -6. munkavédelem -7. katalógus melléklet -8. rajzi melléklet Építészeti rajzi mellékletek Tároló modul-alaprajz É-1.1 Tároló modul-tetőszerkezet É-1.2 Tároló modul-metszet É-1.3 Tároló modul-metszet É-1.4 Tároló modul-nézet É-1.5 Tároló modul-nézet É-1.6 Tároló modul-burkolati terv É-1.7 Tároló modul-táblakonszgnáció É-1.8 Tároló modul-táblakonszgnáció É-1.9 Tároló modul-szelvénykonszignáció É-1.10 Tároló modul-oldalfal összeszerelési terv É-1.11 Tároló modul-oldalfal összeszerelési terv É-1.12 Tároló modul-ajtó összeszerelési terv É-1.13 Tároló modul-ajtó összeszerelési terv É-1.14 Tároló modul-levélsablon É-1.15 Tároló modul-ajtó oldalszerelvényezés É-1.16 Tároló modul-ajtó oldalszerelvényezés É-1.17 Tároló modul-ajtó ajtószerelvényezés É-1.18 Tároló modul-ajtó ajtószerelvényezés É-1.19 Faültető modul-alaprajz É-2.1 Faültető modul- tetőszerkezet É-2.2 Faültető modul- metszet É-2.3 Faültető modul- nézet É-2.4 Faültető modul- szelvény konszignáció É-2. 5 Variálhatóság É-3.1 Variálhatóság É-3.2

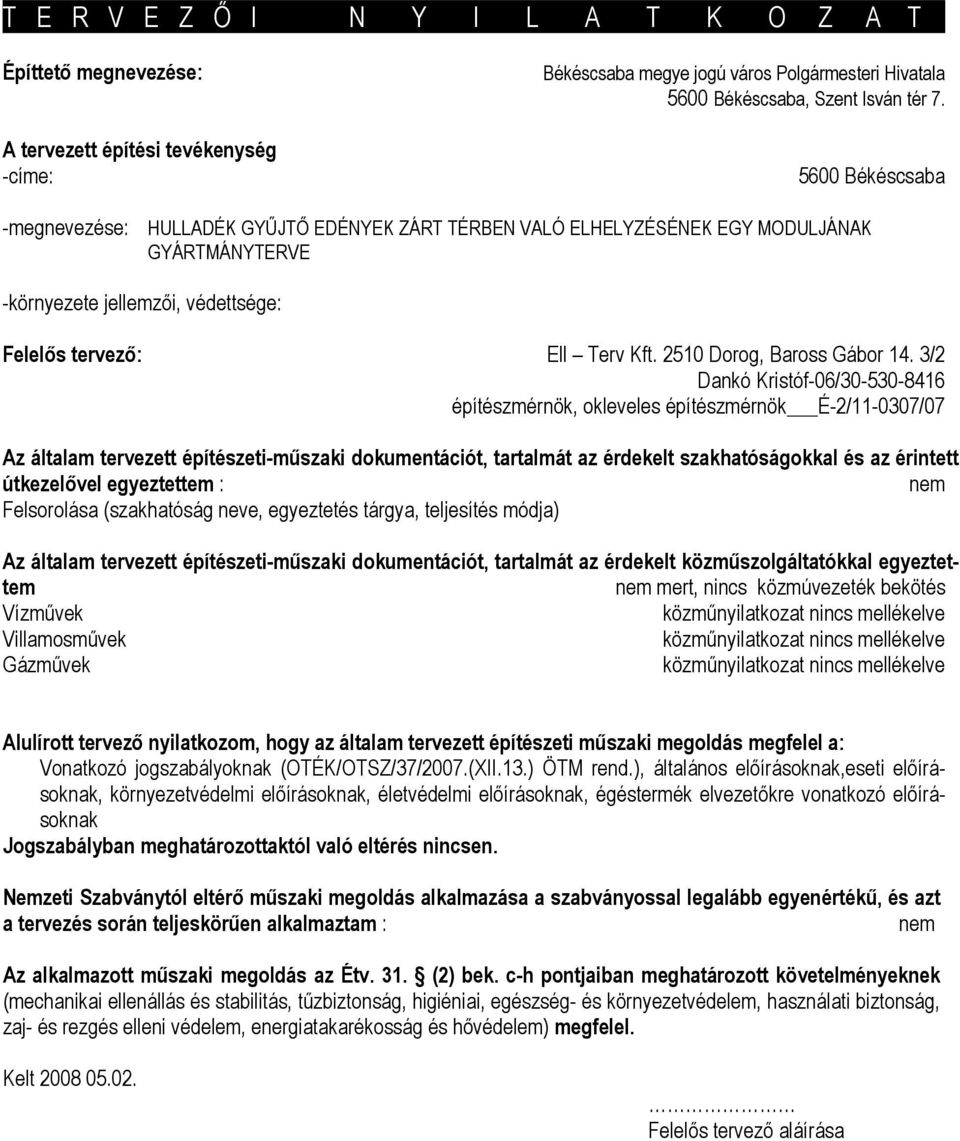

3 T E R V E Z Ő I N Y I L A T K O Z A T Építtető megnevezése: A tervezett építési tevékenység -címe: Békéscsaba megye jogú város 5600 Békéscsaba -megnevezése: HULLADÉK GYŰJTŐ EDÉNYEK ZÁRT TÉRBEN VALÓ ELHELYZÉSÉNEK EGY MODULJÁNAK GYÁRTMÁNYTERVE -környezete jellemzői, védettsége: Felelős tervező: Ell Terv Kft Dorog, Baross Gábor 14. 3/2-06/ okleveles építészmérnök Az általam tervezett építészeti-műszaki dokumentációt, tartalmát az érdekelt szakhatóságokkal és az érintett útkezelővel egyeztettem : nem Felsorolása (szakhatóság neve, egyeztetés tárgya, teljesítés módja) Az általam tervezett építészeti-műszaki dokumentációt, tartalmát az érdekelt közműszolgáltatókkal egyeztettem nem mert, nincs közmúvezeték bekötés Vízművek közműnyilatkozat nincs mellékelve Villamosművek közműnyilatkozat nincs mellékelve Gázművek közműnyilatkozat nincs mellékelve Alulírott tervező nyilatkozom, hogy az általam tervezett építészeti műszaki megoldás megfelel a: Vonatkozó jogszabályoknak (OTÉK/OTSZ/37/2007.(XII.13.) ÖTM rend.), általános előírásoknak,eseti előírásoknak, környezetvédelmi előírásoknak, életvédelmi előírásoknak, égéstermék elvezetőkre vonatkozó előírásoknak Jogszabályban meghatározottaktól való eltérés nincsen. Nemzeti Szabványtól eltérő műszaki megoldás alkalmazása a szabványossal legalább egyenértékű, és azt a tervezés során teljeskörűen alkalmaztam : nem Az alkalmazott műszaki megoldás az Étv. 31. (2) bek. c-h pontjaiban meghatározott követelményeknek (mechanikai ellenállás és stabilitás, tűzbiztonság, higiéniai, egészség- és környezetvédelem, használati biztonság, zaj- és rezgés elleni védelem, energiatakarékosság és hővédelem) megfelel. Kelt Felelős tervező aláírása

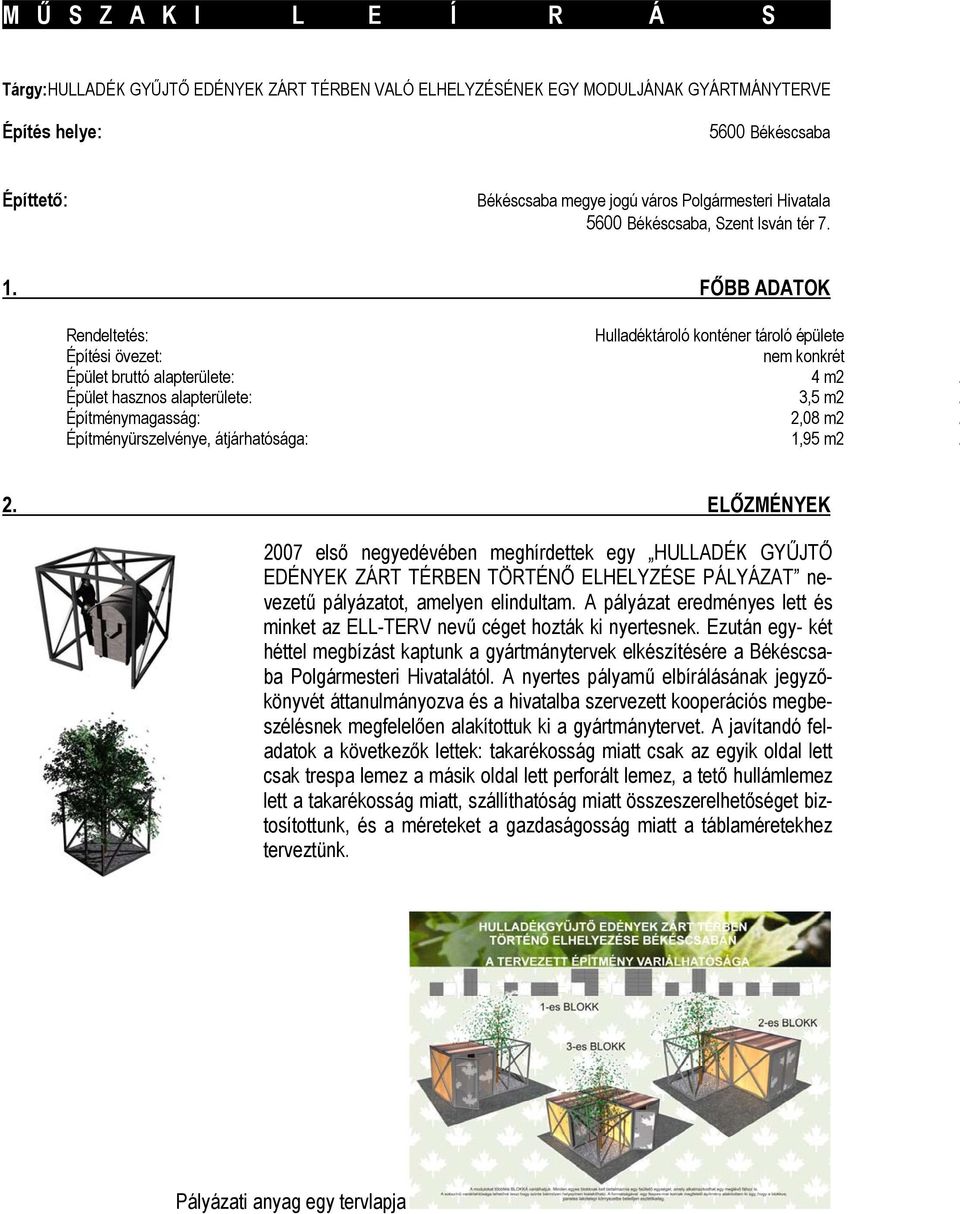

4 M Ű S Z A K I L E Í R Á S Tárgy:HULLADÉK GYŰJTŐ EDÉNYEK ZÁRT TÉRBEN VALÓ ELHELYZÉSÉNEK EGY MODULJÁNAK GYÁRTMÁNYTERVE Építés helye: 5600 Békéscsaba Építtető: Békéscsaba megye jogú város 1. FŐBB ADATOK Rendeltetés: Hulladéktároló konténer tároló épülete Építési övezet: nem konkrét Épület bruttó alapterülete: 4 m2. Épület hasznos alapterülete: 3,5 m2. Építménymagasság: 2,08 m2. Építményürszelvénye, átjárhatósága: 1,95 m2. 2. ELŐZMÉNYEK 2007 első negyedévében meghírdettek egy HULLADÉK GYŰJTŐ EDÉNYEK ZÁRT TÉRBEN TÖRTÉNŐ ELHELYZÉSE PÁLYÁZAT nevezetű pályázatot, amelyen elindultam. A pályázat eredményes lett és minket az ELL-TERV nevű céget hozták ki nyertesnek. Ezután egy- két héttel megbízást kaptunk a gyártmánytervek elkészítésére a Békéscsaba Polgármesteri Hivatalától. A nyertes pályamű elbírálásának jegyzőkönyvét áttanulmányozva és a hivatalba szervezett kooperációs megbeszélésnek megfelelően alakítottuk ki a gyártmánytervet. A javítandó feladatok a következők lettek: takarékosság miatt csak az egyik oldal lett csak trespa lemez a másik oldal lett perforált lemez, a tető hullámlemez lett a takarékosság miatt, szállíthatóság miatt összeszerelhetőséget biztosítottunk, és a méreteket a gazdaságosság miatt a táblaméretekhez terveztünk. Pályázati anyag egy tervlapja

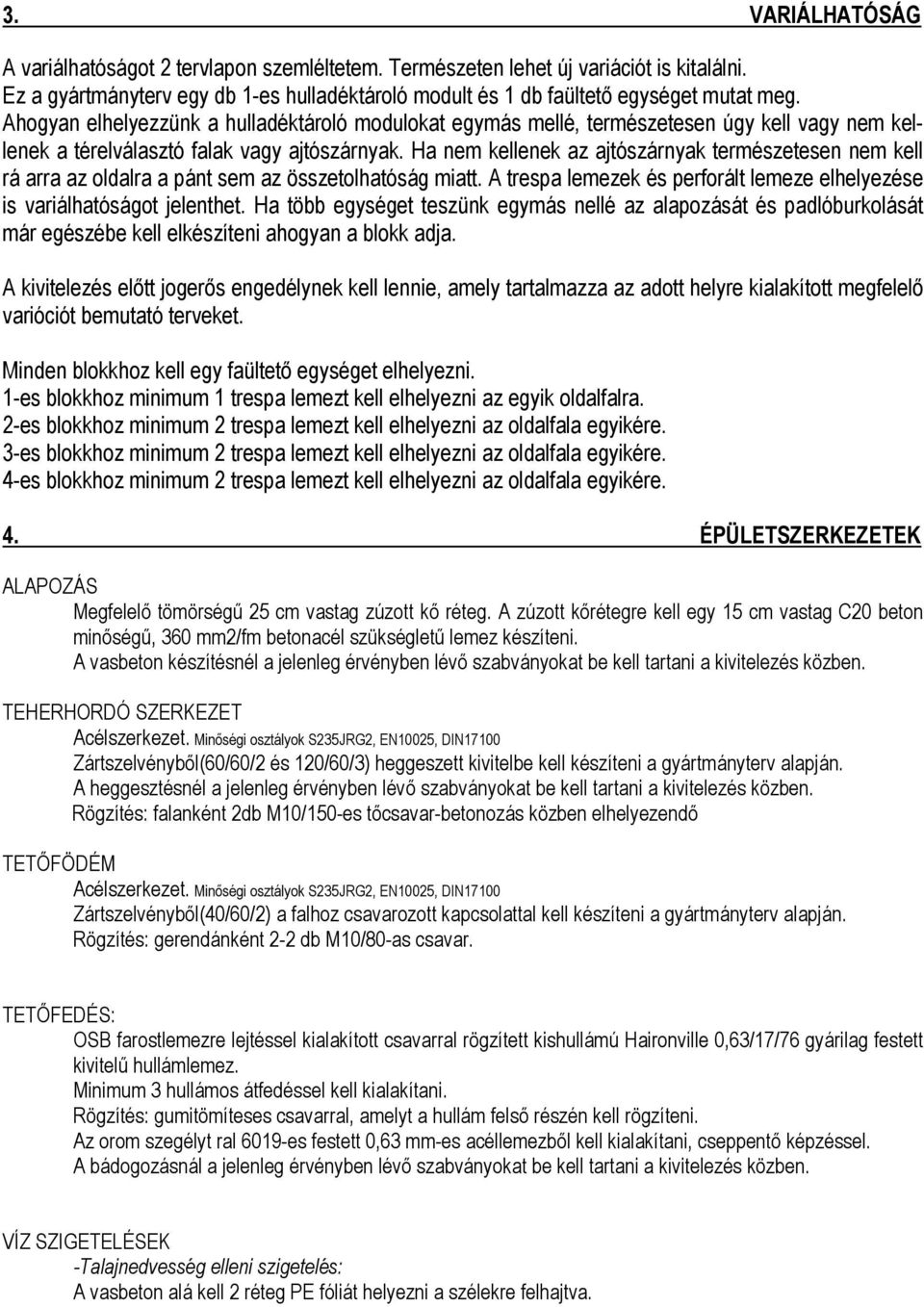

5 3. VARIÁLHATÓSÁG A variálhatóságot 2 tervlapon szemléltetem. Természeten lehet új variációt is kitalálni. Ez a gyártmányterv egy db 1-es hulladéktároló modult és 1 db faültető egységet mutat meg. Ahogyan elhelyezzünk a hulladéktároló modulokat egymás mellé, természetesen úgy kell vagy nem kellenek a térelválasztó falak vagy ajtószárnyak. Ha nem kellenek az ajtószárnyak természetesen nem kell rá arra az oldalra a pánt sem az összetolhatóság miatt. A trespa lemezek és perforált lemeze elhelyezése is variálhatóságot jelenthet. Ha több egységet teszünk egymás nellé az alapozását és padlóburkolását már egészébe kell elkészíteni ahogyan a blokk adja. A kivitelezés előtt jogerős engedélynek kell lennie, amely tartalmazza az adott helyre kialakított megfelelő varióciót bemutató terveket. Minden blokkhoz kell egy faültető egységet elhelyezni. 1-es blokkhoz minimum 1 trespa lemezt kell elhelyezni az egyik oldalfalra. 2-es blokkhoz minimum 2 trespa lemezt kell elhelyezni az oldalfala egyikére. 3-es blokkhoz minimum 2 trespa lemezt kell elhelyezni az oldalfala egyikére. 4-es blokkhoz minimum 2 trespa lemezt kell elhelyezni az oldalfala egyikére. 4. ÉPÜLETSZERKEZETEK ALAPOZÁS Megfelelő tömörségű 25 cm vastag zúzott kő réteg. A zúzott kőrétegre kell egy 15 cm vastag C20 beton minőségű, 360 mm2/fm betonacél szükségletű lemez készíteni. A vasbeton készítésnél a jelenleg érvényben lévő szabványokat be kell tartani a kivitelezés közben. TEHERHORDÓ SZERKEZET Acélszerkezet. Minőségi osztályok S235JRG2, EN10025, DIN17100 Zártszelvényből(60/60/2 és 120/60/3) heggeszett kivitelbe kell készíteni a gyártmányterv alapján. A nél a jelenleg érvényben lévő szabványokat be kell tartani a kivitelezés közben. Rögzítés: falanként 2db M10/150-es tőcsavar-betonozás közben elhelyezendő TETŐFÖDÉM Acélszerkezet. Minőségi osztályok S235JRG2, EN10025, DIN17100 Zártszelvényből(40/60/2) a falhoz csavarozott kapcsolattal kell készíteni a gyártmányterv alapján. Rögzítés: gerendánként 2-2 db M10/80-as csavar. TETŐFEDÉS: OSB farostlemezre lejtéssel kialakított csavarral rögzített kishullámú Haironville 0,63/17/76 gyárilag festett kivitelű hullámlemez. Minimum 3 hullámos átfedéssel kell kialakítani. Rögzítés: gumitömíteses csavarral, amelyt a hullám felső részén kell rögzíteni. Az orom szegélyt ral 6019-es festett 0,63 mm-es acéllemezből kell kialakítani, cseppentő képzéssel. A bádogozásnál a jelenleg érvényben lévő szabványokat be kell tartani a kivitelezés közben. VÍZ SZIGETELÉSEK -Talajnedvesség elleni szigetelés: A vasbeton alá kell 2 réteg PE fóliát helyezni a szélekre felhajtva.

6 NYÍLÁSZÁRÓK: Acélszerkezet. Minőségi osztályok S235JRG2, EN10025, DIN17100 Zártszelvényből (50/30/2) heggesztett kivitelbe kell készíteni a gyártmányterv alapján. A szárny felső-oldalsó takaró lemezére belülről 1 mm-es általános felhsználású 1 cm széles gumicsíkot kell felragasztani (rema tip-top SC2000 ragasztóval), a csendes csukódás érdekébe. A nél a jelenleg érvényben lévő szabványokat be kell tartani a kivitelezés közben. Rögzítés: ajtószárnyanként 2db 120heggeszthető hengeres pánt, fix csappal Zár: 40-es portálzár(pl.: elzett3389) előre a nyílásokat el kell helyezni a zárszelvény tokba tüzihorganyzás előtt. Zárbetét. Cilinderzár-megfelelő mennyiségű kulcsal Kilincs: szürke színű kívülről gombkilincs, belülről nyitható kilincsel. Ajtó behúzó: 1 db elhelyezése a kulccsal nyitható (pl.:geze TS3000V) Ajtólap: konszignáció mérete alapján kialakított 1,5 cm es gyárilag horganyzott szénacél perforált lemez Ajtó kitámasztó: a zárral nyitható szárny alsó részére utólag felszerelhető gumitalpú kitámasztóval ellátott rugós támasztó kell felszerelni rosdamentes 6/30-as önmetsző csavarral PADLÓSZERKEZETEK, PADLÓBURKOLATOK Gresslap, flexibilis ragasztóval elhelyezve maximum 1 cm összvastagságban. Az ajtó felöli oldalakon a szélek L alakú alumínium (pl.:mapei) b8-as burkolatváltó elhelyezéssel az ajtószány külső oldalán. A faloldanon a vas és gresslap burkolat csatlakozása rugalmas műgyanta tartalmazó fugázóval legyen kialakítva. A burkolást a burkolási tervnek megfelelően kialakítva. FALBURKOLATOK Egy oldalon 1 tábla konszignáció mérete alapján 10 mm-es trespa lemez gyári felületképzéssel. Rögzítés: maximum 40 cm 6-os popszegeccsel A másik oldalon 2 tábla konszignáció mérete alapján kialakított 1,5 cm es gyárilag horganyzott szénacél perforált lemez. Rögzítés: 10 cm 6-os rosdamentes önmetsző csavarral. FELÜLETKÉPZÉS Az acélszerkezetet tüzihorganyozni kell. Utána festeni a homlokzatokon feltüntetett színű megfelelő minőségű festékkel. 5. KIVITELEZÉS Első lépésben leszedjük a humuszt, utána megfelelően tömörített kavicsréteget készítünk, amelyre 2 réteg PE fóliát terítünk. Ezután következik a 360 mm2/fm betonacélszükségletű betonacélhálóval vasalt C20 15 cm vastag betonozás. A betonba a megfelelő helyre el kell helyezni a 4 db tőcsavart. Második lépésben elkészítjük az acélszerketet. A szelvénykonszignáció alapján levágjuk az elemeket. A táblakonszignáció alapján megrendeljük a gyártóktól az elemeket. Az összeszerelési tervek alapján összeheggesztjük az elemeket, majd ezeket tüzihorganyoztatjuk. Harmadik lépésben felállítjuk a vázat és ráhelyezzük a nyílószárnyakat. Negyedik lépésben lefestjük az elemeket a megfelelő színekkel és mintával. Ötödik lépésben a tetőfedést és bádogozást készítjük el. Hatodik lépésben szerelvényezési tervek alapján rácsavarozzuk a megfelelő elemeket. Hetedik lépésben az ajzat burkolását végezzük el a terveknek megfelelően.

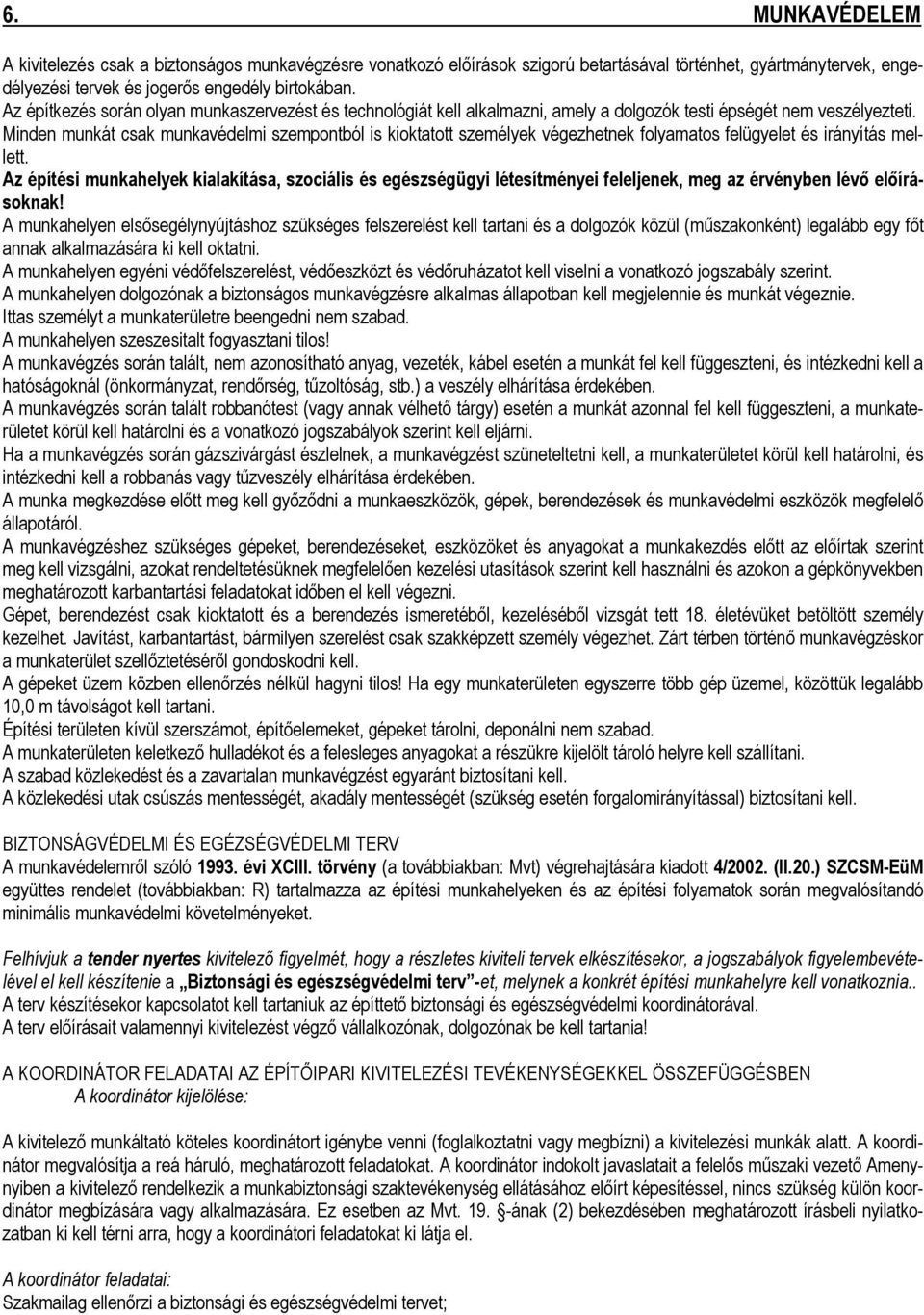

7 6. MUNKAVÉDELEM A kivitelezés csak a biztonságos munkavégzésre vonatkozó előírások szigorú betartásával történhet, gyártmánytervek, engedélyezési tervek és jogerős engedély birtokában. Az építkezés során olyan munkaszervezést és technológiát kell alkalmazni, amely a dolgozók testi épségét nem veszélyezteti. Minden munkát csak munkavédelmi szempontból is kioktatott személyek végezhetnek folyamatos felügyelet és irányítás mellett. Az építési munkahelyek kialakítása, szociális és egészségügyi létesítményei feleljenek, meg az érvényben lévő előírásoknak! A munkahelyen elsősegélynyújtáshoz szükséges felszerelést kell tartani és a dolgozók közül (műszakonként) legalább egy főt annak alkalmazására ki kell oktatni. A munkahelyen egyéni védőfelszerelést, védőeszközt és védőruházatot kell viselni a vonatkozó jogszabály szerint. A munkahelyen dolgozónak a biztonságos munkavégzésre alkalmas állapotban kell megjelennie és munkát végeznie. Ittas személyt a munkaterületre beengedni nem szabad. A munkahelyen szeszesitalt fogyasztani tilos! A munkavégzés során talált, nem azonosítható anyag, vezeték, kábel esetén a munkát fel kell függeszteni, és intézkedni kell a hatóságoknál (önkormányzat, rendőrség, tűzoltóság, stb.) a veszély elhárítása érdekében. A munkavégzés során talált robbanótest (vagy annak vélhető tárgy) esetén a munkát azonnal fel kell függeszteni, a munkaterületet körül kell határolni és a vonatkozó jogszabályok szerint kell eljárni. Ha a munkavégzés során gázszivárgást észlelnek, a munkavégzést szüneteltetni kell, a munkaterületet körül kell határolni, és intézkedni kell a robbanás vagy tűzveszély elhárítása érdekében. A munka megkezdése előtt meg kell győződni a munkaeszközök, gépek, berendezések és munkavédelmi eszközök megfelelő állapotáról. A munkavégzéshez szükséges gépeket, berendezéseket, eszközöket és anyagokat a munkakezdés előtt az előírtak szerint meg kell vizsgálni, azokat rendeltetésüknek megfelelően kezelési utasítások szerint kell használni és azokon a gépkönyvekben meghatározott karbantartási feladatokat időben el kell végezni. Gépet, berendezést csak kioktatott és a berendezés ismeretéből, kezeléséből vizsgát tett 18. életévüket betöltött személy kezelhet. Javítást, karbantartást, bármilyen szerelést csak szakképzett személy végezhet. Zárt térben történő munkavégzéskor a munkaterület szellőztetéséről gondoskodni kell. A gépeket üzem közben ellenőrzés nélkül hagyni tilos! Ha egy munkaterületen egyszerre több gép üzemel, közöttük legalább 10,0 m távolságot kell tartani. Építési területen kívül szerszámot, építőelemeket, gépeket tárolni, deponálni nem szabad. A munkaterületen keletkező hulladékot és a felesleges anyagokat a részükre kijelölt tároló helyre kell szállítani. A szabad közlekedést és a zavartalan munkavégzést egyaránt biztosítani kell. A közlekedési utak csúszás mentességét, akadály mentességét (szükség esetén forgalomirányítással) biztosítani kell. BIZTONSÁGVÉDELMI ÉS EGÉZSÉGVÉDELMI TERV A munkavédelemről szóló évi XCIII. törvény (a továbbiakban: Mvt) végrehajtására kiadott 4/2002. (II.20.) SZCSM-EüM együttes rendelet (továbbiakban: R) tartalmazza az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményeket. Felhívjuk a tender nyertes kivitelező figyelmét, hogy a részletes kiviteli tervek elkészítésekor, a jogszabályok figyelembevételével el kell készítenie a Biztonsági és egészségvédelmi terv -et, melynek a konkrét építési munkahelyre kell vonatkoznia.. A terv készítésekor kapcsolatot kell tartaniuk az építtető biztonsági és egészségvédelmi koordinátorával. A terv előírásait valamennyi kivitelezést végző vállalkozónak, dolgozónak be kell tartania! A KOORDINÁTOR FELADATAI AZ ÉPÍTŐIPARI KIVITELEZÉSI TEVÉKENYSÉGEKKEL ÖSSZEFÜGGÉSBEN A koordinátor kijelölése: A kivitelező munkáltató köteles koordinátort igénybe venni (foglalkoztatni vagy megbízni) a kivitelezési munkák alatt. A koordinátor megvalósítja a reá háruló, meghatározott feladatokat. A koordinátor indokolt javaslatait a felelős műszaki vezető Amenynyiben a kivitelező rendelkezik a munkabiztonsági szaktevékenység ellátásához előírt képesítéssel, nincs szükség külön koordinátor megbízására vagy alkalmazására. Ez esetben az Mvt ának (2) bekezdésében meghatározott írásbeli nyilatkozatban ki kell térni arra, hogy a koordinátori feladatokat ki látja el. A koordinátor feladatai: Szakmailag ellenőrzi a biztonsági és egészségvédelmi tervet;

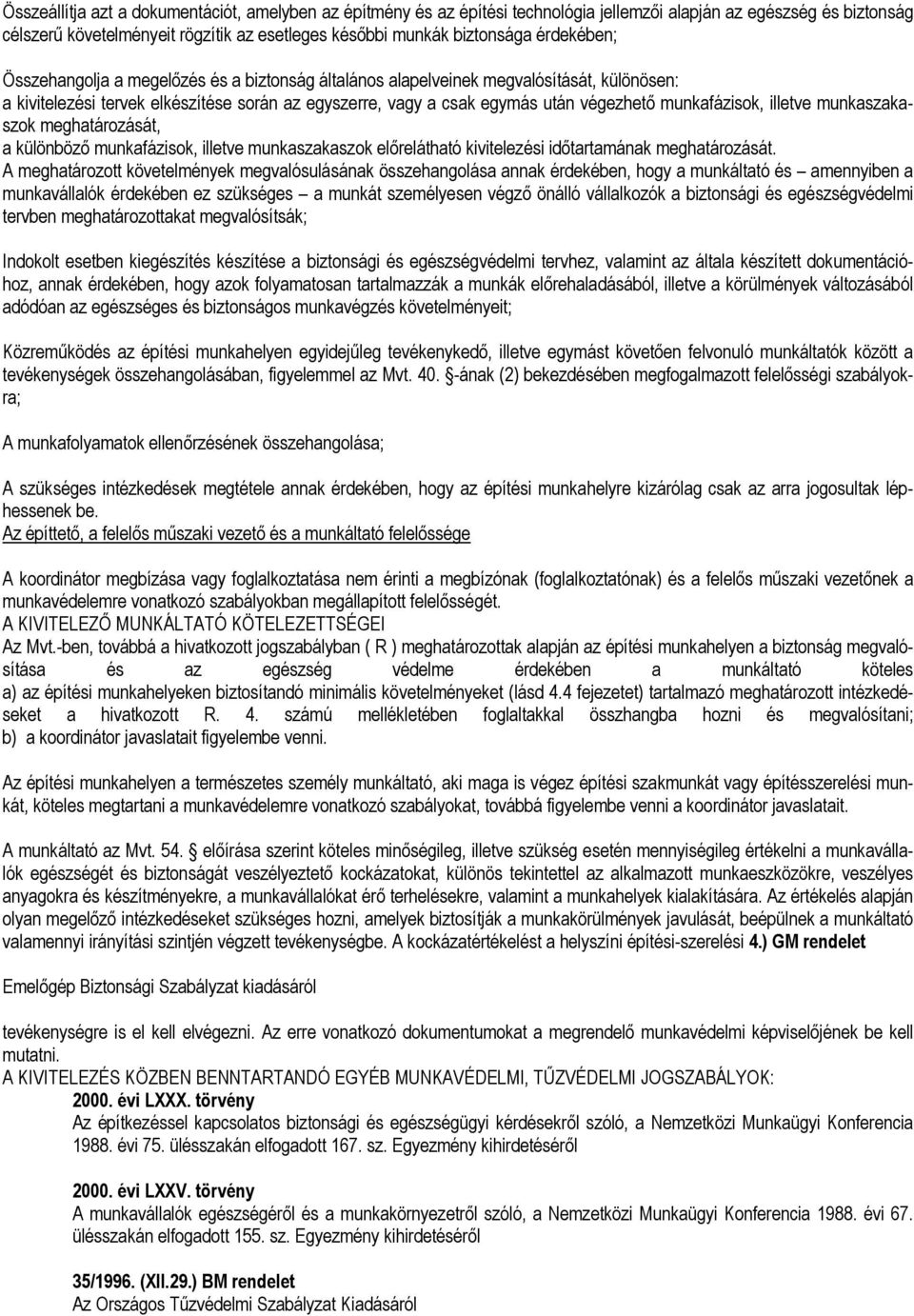

8 Összeállítja azt a dokumentációt, amelyben az építmény és az építési technológia jellemzői alapján az egészség és biztonság célszerű követelményeit rögzítik az esetleges későbbi munkák biztonsága érdekében; Összehangolja a megelőzés és a biztonság általános alapelveinek megvalósítását, különösen: a kivitelezési tervek elkészítése során az egyszerre, vagy a csak egymás után végezhető munkafázisok, illetve munkaszakaszok meghatározását, a különböző munkafázisok, illetve munkaszakaszok előrelátható kivitelezési időtartamának meghatározását. A meghatározott követelmények megvalósulásának összehangolása annak érdekében, hogy a munkáltató és amennyiben a munkavállalók érdekében ez szükséges a munkát személyesen végző önálló vállalkozók a biztonsági és egészségvédelmi tervben meghatározottakat megvalósítsák; Indokolt esetben kiegészítés készítése a biztonsági és egészségvédelmi tervhez, valamint az általa készített dokumentációhoz, annak érdekében, hogy azok folyamatosan tartalmazzák a munkák előrehaladásából, illetve a körülmények változásából adódóan az egészséges és biztonságos munkavégzés követelményeit; Közreműködés az építési munkahelyen egyidejűleg tevékenykedő, illetve egymást követően felvonuló munkáltatók között a tevékenységek összehangolásában, figyelemmel az Mvt ának (2) bekezdésében megfogalmazott felelősségi szabályokra; A munkafolyamatok ellenőrzésének összehangolása; A szükséges intézkedések megtétele annak érdekében, hogy az építési munkahelyre kizárólag csak az arra jogosultak léphessenek be. Az építtető, a felelős műszaki vezető és a munkáltató felelőssége A koordinátor megbízása vagy foglalkoztatása nem érinti a megbízónak (foglalkoztatónak) és a felelős műszaki vezetőnek a munkavédelemre vonatkozó szabályokban megállapított felelősségét. A KIVITELEZŐ MUNKÁLTATÓ KÖTELEZETTSÉGEI Az Mvt.-ben, továbbá a hivatkozott jogszabályban ( R ) meghatározottak alapján az építési munkahelyen a biztonság megvalósítása és az egészség védelme érdekében a munkáltató köteles a) az építési munkahelyeken biztosítandó minimális követelményeket (lásd 4.4 fejezetet) tartalmazó meghatározott intézkedéseket a hivatkozott R. 4. számú mellékletében foglaltakkal összhangba hozni és megvalósítani; b) a koordinátor javaslatait figyelembe venni. Az építési munkahelyen a természetes személy munkáltató, aki maga is végez építési szakmunkát vagy építésszerelési munkát, köteles megtartani a munkavédelemre vonatkozó szabályokat, továbbá figyelembe venni a koordinátor javaslatait. A munkáltató az Mvt. 54. előírása szerint köteles minőségileg, illetve szükség esetén mennyiségileg értékelni a munkavállalók egészségét és biztonságát veszélyeztető kockázatokat, különös tekintettel az alkalmazott munkaeszközökre, veszélyes anyagokra és készítményekre, a munkavállalókat érő terhelésekre, valamint a munkahelyek kialakítására. Az értékelés alapján olyan megelőző intézkedéseket szükséges hozni, amelyek biztosítják a munkakörülmények javulását, beépülnek a munkáltató valamennyi irányítási szintjén végzett tevékenységbe. A kockázatértékelést a helyszíni építési-szerelési 4.) GM rendelet Emelőgép Biztonsági Szabályzat kiadásáról tevékenységre is el kell elvégezni. Az erre vonatkozó dokumentumokat a megrendelő munkavédelmi képviselőjének be kell mutatni. A KIVITELEZÉS KÖZBEN BENNTARTANDÓ EGYÉB MUNKAVÉDELMI, TŰZVÉDELMI JOGSZABÁLYOK: évi LXXX. törvény Az építkezéssel kapcsolatos biztonsági és egészségügyi kérdésekről szóló, a Nemzetközi Munkaügyi Konferencia évi 75. ülésszakán elfogadott 167. sz. Egyezmény kihirdetéséről évi LXXV. törvény A munkavállalók egészségéről és a munkakörnyezetről szóló, a Nemzetközi Munkaügyi Konferencia évi 67. ülésszakán elfogadott 155. sz. Egyezmény kihirdetéséről 35/1996. (XII.29.) BM rendelet Az Országos Tűzvédelmi Szabályzat Kiadásáról

9 18/2001. (IV.28.) EüM rendelet A munkavállalóknak a munka közbeni zajexpozíció okozta kockázatok elleni védelméről. 65/1999. (XII.22.) EüM rendelet A munkavállalók munkahelyen történő egyéni védőeszköz használatának minimális biztonsági és egészségvédelmi követelményeiről 47/1999. (VIII.11/2003. (IX.12.) FMM rendelet Az ipari alpintechnikai tevékenység biztonsági szabályzatáról 3/2002. (II.8.) SzCsM-EüM rendelet A munkahelyek munkavédelmi követelményeinek minimális szintjéről 2/2002. (II.7.) SzCsM-EüM rendelret Az egyéni védőeszközök követelményeiről és megfelelőségük tanúsításáról. 72/2003. (IX.29.) GKM rendelet A Feszültség Alatti Munkavégzés Biztonsági Szabályzat kiadásáról

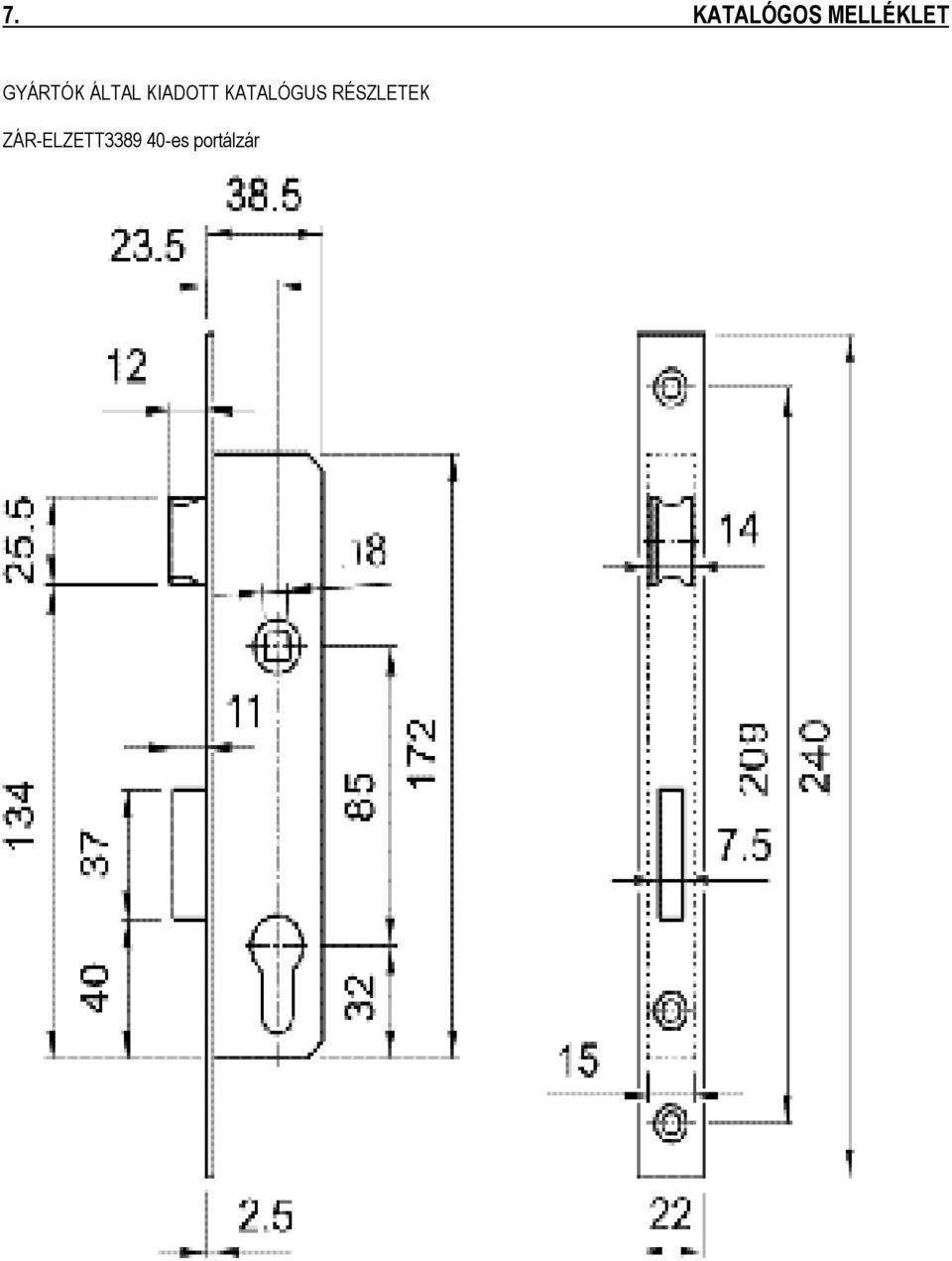

10 7. KATALÓGOS MELLÉKLET GYÁRTÓK ÁLTAL KIADOTT KATALÓGUS RÉSZLETEK ZÁR-ELZETT es portálzár

11 MEVACO PERFORÁLT LEMEZ

12

13

14 FELSŐ AJTÓCSUKÓ -GEZE _TS 3000V

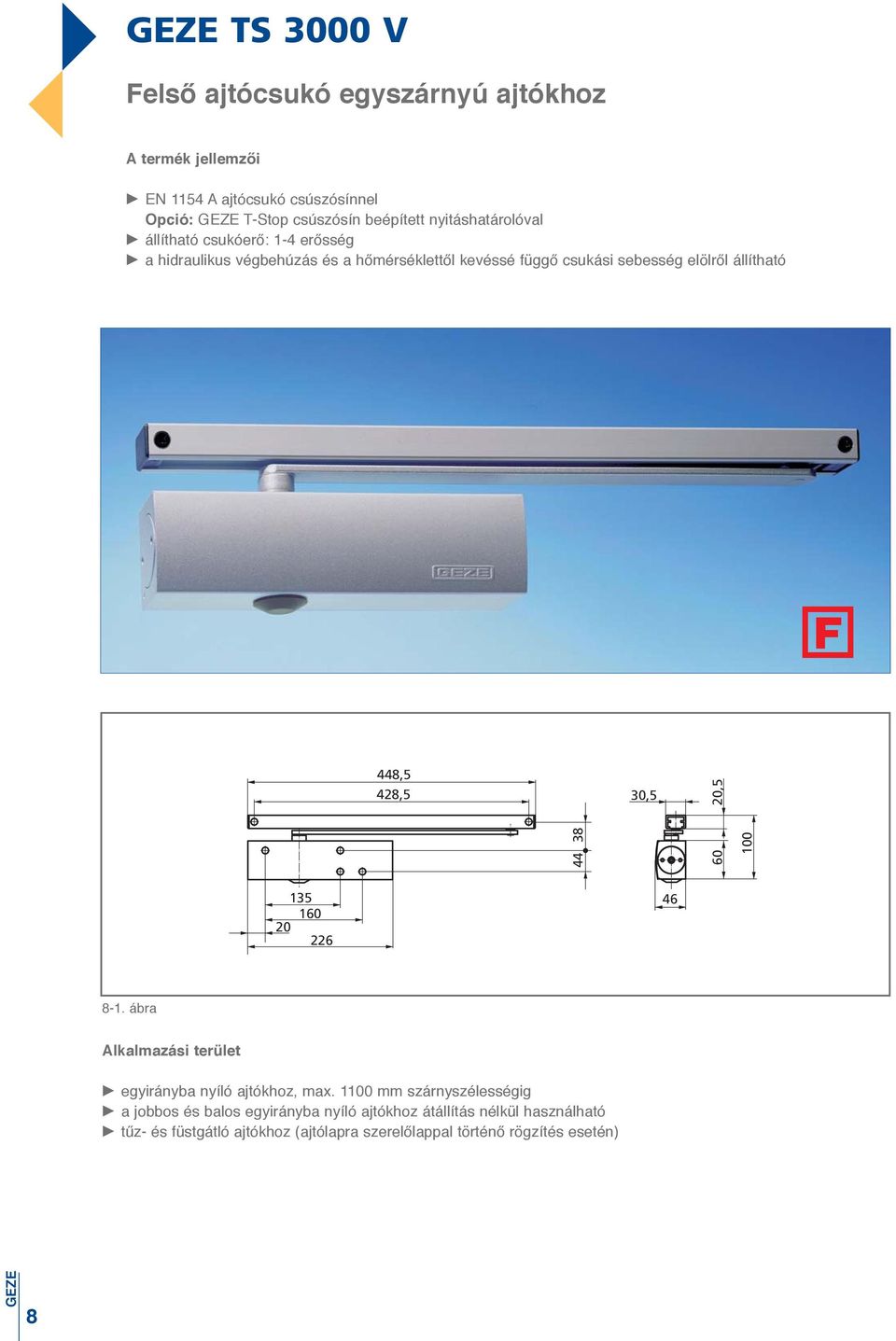

15 GEZE TS 3000 V Felső ajtócsukó egyszárnyú ajtókhoz A termék jellemzői EN 1154 A ajtócsukó csúszósínnel Opció: GEZE T-Stop csúszósín beépített nyitáshatárolóval állítható csukóerő: 1-4 erősség a hidraulikus végbehúzás és a hőmérséklettől kevéssé függő csukási sebesség elölről állítható 448,5 428,5 30,5 20, ábra Alkalmazási terület egyirányba nyíló ajtókhoz, max mm szárnyszélességig a jobbos és balos egyirányba nyíló ajtókhoz átállítás nélkül használható tűz- és füstgátló ajtókhoz (ajtólapra szerelőlappal történő rögzítés esetén) GEZE 8

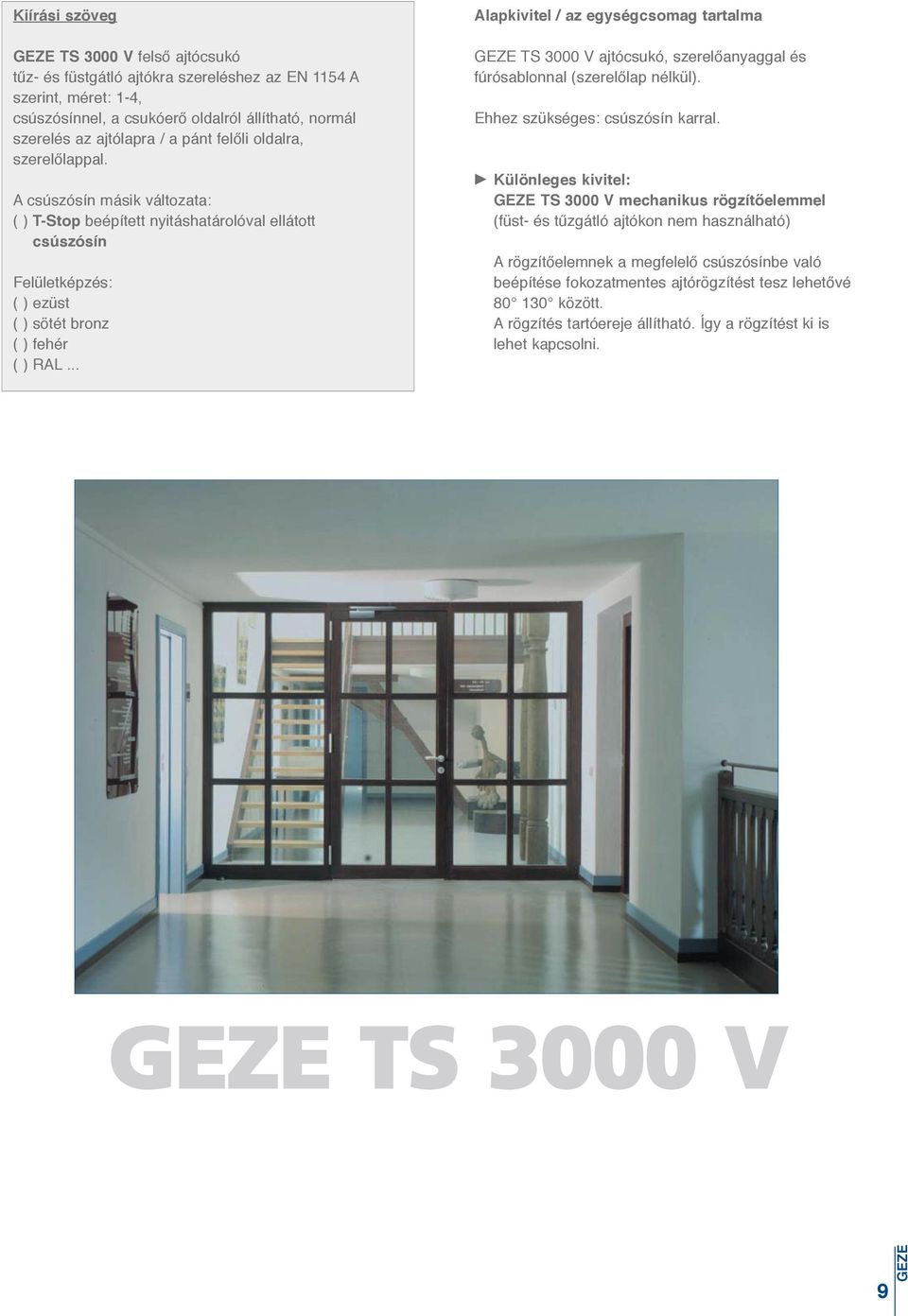

16 Kiírási szöveg GEZE TS 3000 V felső ajtócsukó tűz- és füstgátló ajtókra szereléshez az EN 1154 A szerint, méret: 1-4, csúszósínnel, a csukóerő oldalról állítható, normál szerelés az ajtólapra / a pánt felőli oldalra, szerelőlappal. A csúszósín másik változata: ( ) T-Stop beépített nyitáshatárolóval ellátott csúszósín Felületképzés: ( ) ezüst ( ) sötét bronz ( ) fehér ( ) RAL... Alapkivitel / az egységcsomag tartalma GEZE TS 3000 V ajtócsukó, szerelőanyaggal és fúrósablonnal (szerelőlap nélkül). Ehhez szükséges: csúszósín karral. Különleges kivitel: GEZE TS 3000 V mechanikus rögzítőelemmel (füst- és tűzgátló ajtókon nem használható) A rögzítőelemnek a megfelelő csúszósínbe való beépítése fokozatmentes ajtórögzítést tesz lehetővé között. A rögzítés tartóereje állítható. Így a rögzítést ki is lehet kapcsolni. GEZE TS 3000 V 9 GEZE

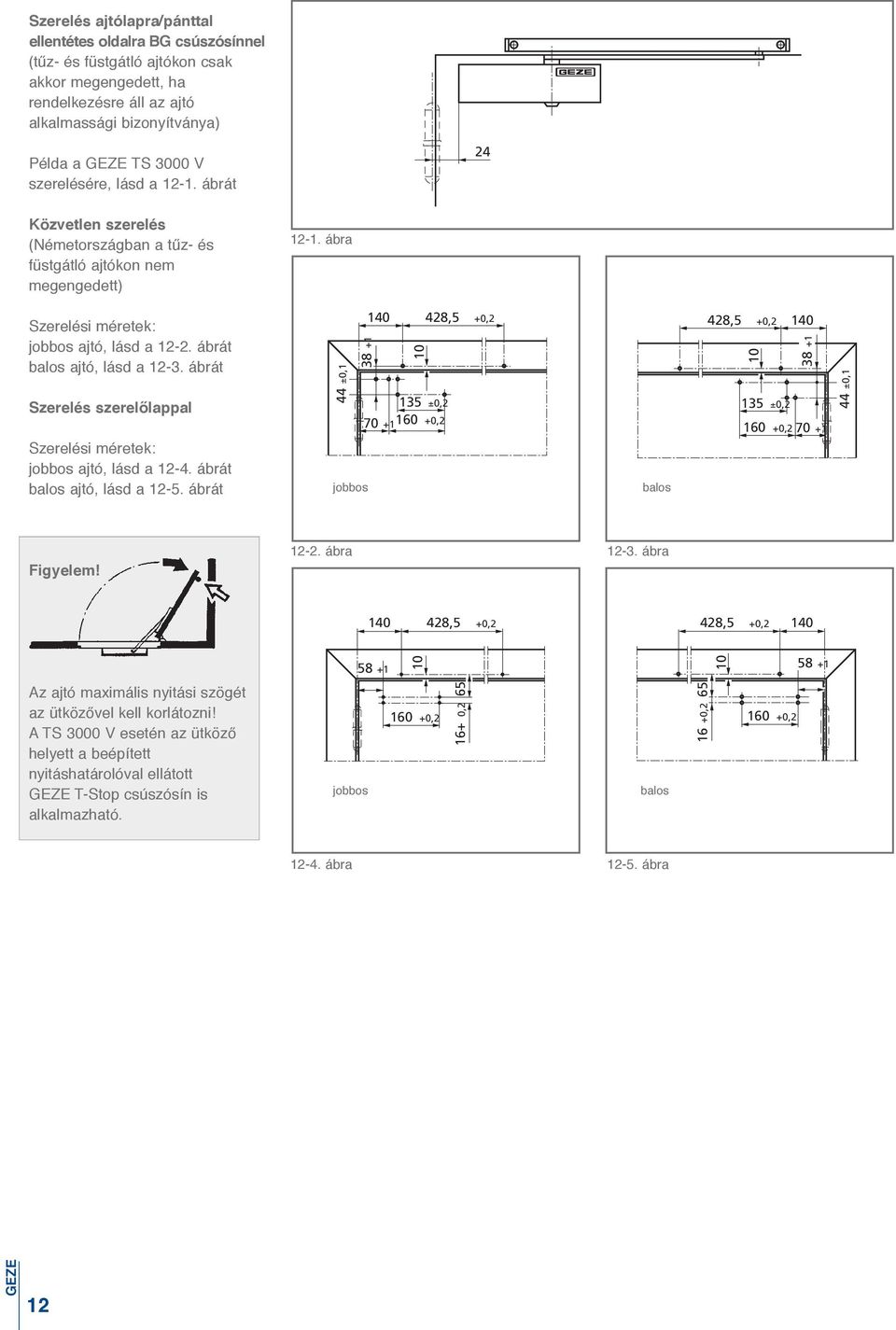

17 Szerelés ajtólapra/pánttal ellentétes oldalra BG csúszósínnel (tűz- és füstgátló ajtókon csak akkor megengedett, ha rendelkezésre áll az ajtó alkalmassági bizonyítványa) Példa a GEZE TS 3000 V szerelésére, lásd a ábrát 24 Közvetlen szerelés (Németországban a tűz- és füstgátló ajtókon nem megengedett) ábra Szerelési méretek: jobbos ajtó, lásd a ábrát balos ajtó, lásd a ábrát Szerelés szerelőlappal Szerelési méretek: jobbos ajtó, lásd a ábrát balos ajtó, lásd a ábrát 44 ±0,1 jobbos ,5 +0, ±0, ,2 balos 428,5 +0, ±0, , ±0,1 Figyelem! ábra ábra ,5 +0,2 428,5 +0, Az ajtó maximális nyitási szögét az ütközővel kell korlátozni! A TS 3000 V esetén az ütköző helyett a beépített nyitáshatárolóval ellátott GEZE T-Stop csúszósín is alkalmazható. jobbos , ,2 65 balos 16 +0, , ábra ábra GEZE 12

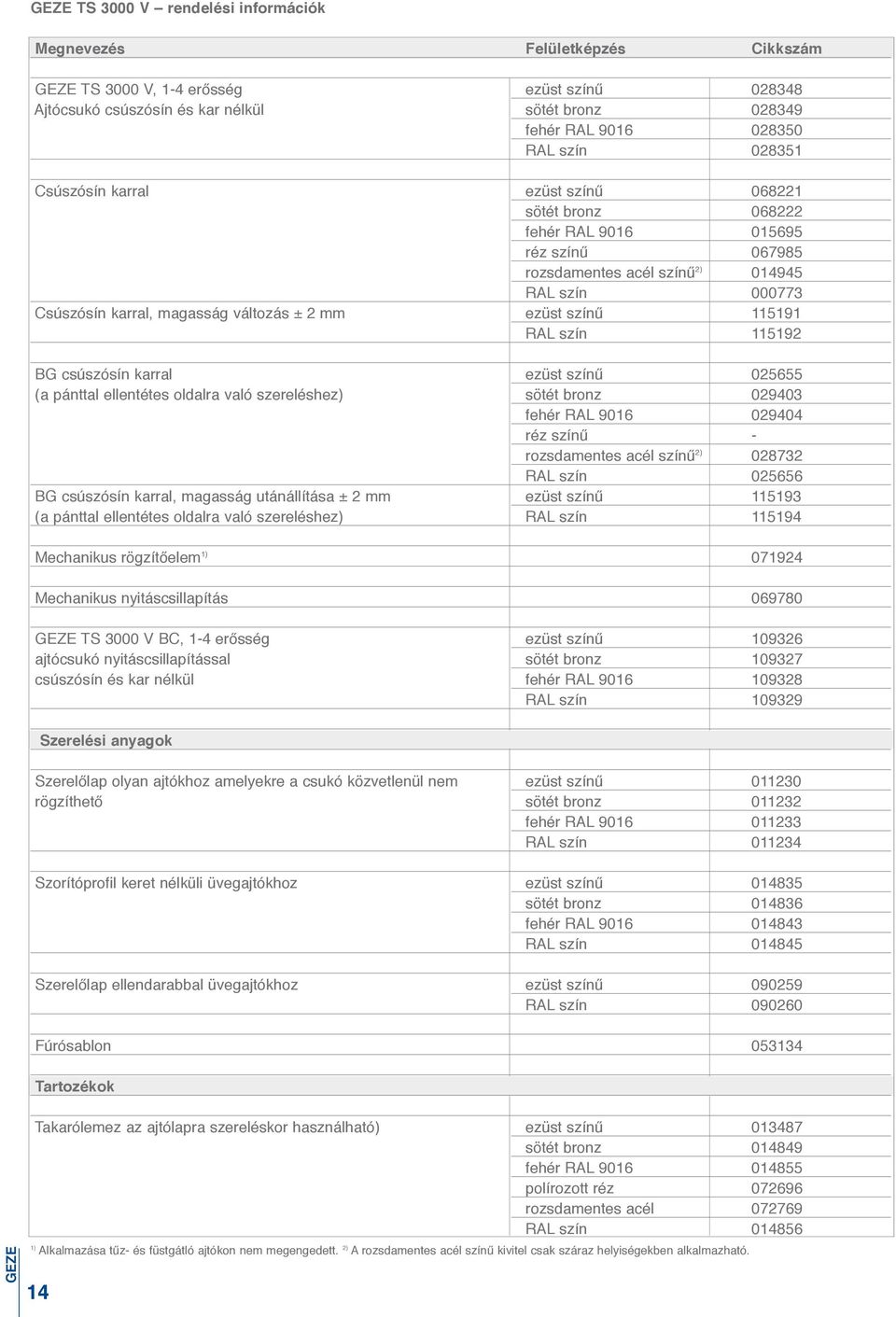

18 GEZE GEZE TS 3000 V rendelési információk Megnevezés Felületképzés Cikkszám GEZE TS 3000 V, 1-4 erősség ezüst színű Ajtócsukó csúszósín és kar nélkül sötét bronz fehér RAL RAL szín Csúszósín karral ezüst színű sötét bronz fehér RAL réz színű rozsdamentes acél színű 2) RAL szín Csúszósín karral, magasság változás ± 2 mm ezüst színű RAL szín BG csúszósín karral ezüst színű (a pánttal ellentétes oldalra való szereléshez) sötét bronz fehér RAL réz színű - rozsdamentes acél színű 2) RAL szín BG csúszósín karral, magasság utánállítása ± 2 mm ezüst színű (a pánttal ellentétes oldalra való szereléshez) RAL szín Mechanikus rögzítőelem 1) Mechanikus nyitáscsillapítás GEZE TS 3000 V BC, 1-4 erősség ezüst színű ajtócsukó nyitáscsillapítással sötét bronz csúszósín és kar nélkül fehér RAL RAL szín Szerelési anyagok Szerelőlap olyan ajtókhoz amelyekre a csukó közvetlenül nem ezüst színű rögzíthető sötét bronz fehér RAL RAL szín Szorítóprofil keret nélküli üvegajtókhoz ezüst színű sötét bronz fehér RAL RAL szín Szerelőlap ellendarabbal üvegajtókhoz ezüst színű RAL szín Fúrósablon Tartozékok Takarólemez az ajtólapra szereléskor használható) ezüst színű sötét bronz fehér RAL polírozott réz rozsdamentes acél RAL szín ) Alkalmazása tűz- és füstgátló ajtókon nem megengedett. 2) A rozsdamentes acél színű kivitel csak száraz helyiségekben alkalmazható.

19 AJTÓPÁNT-120 mm NEMESACÉL ROSDAMENTES

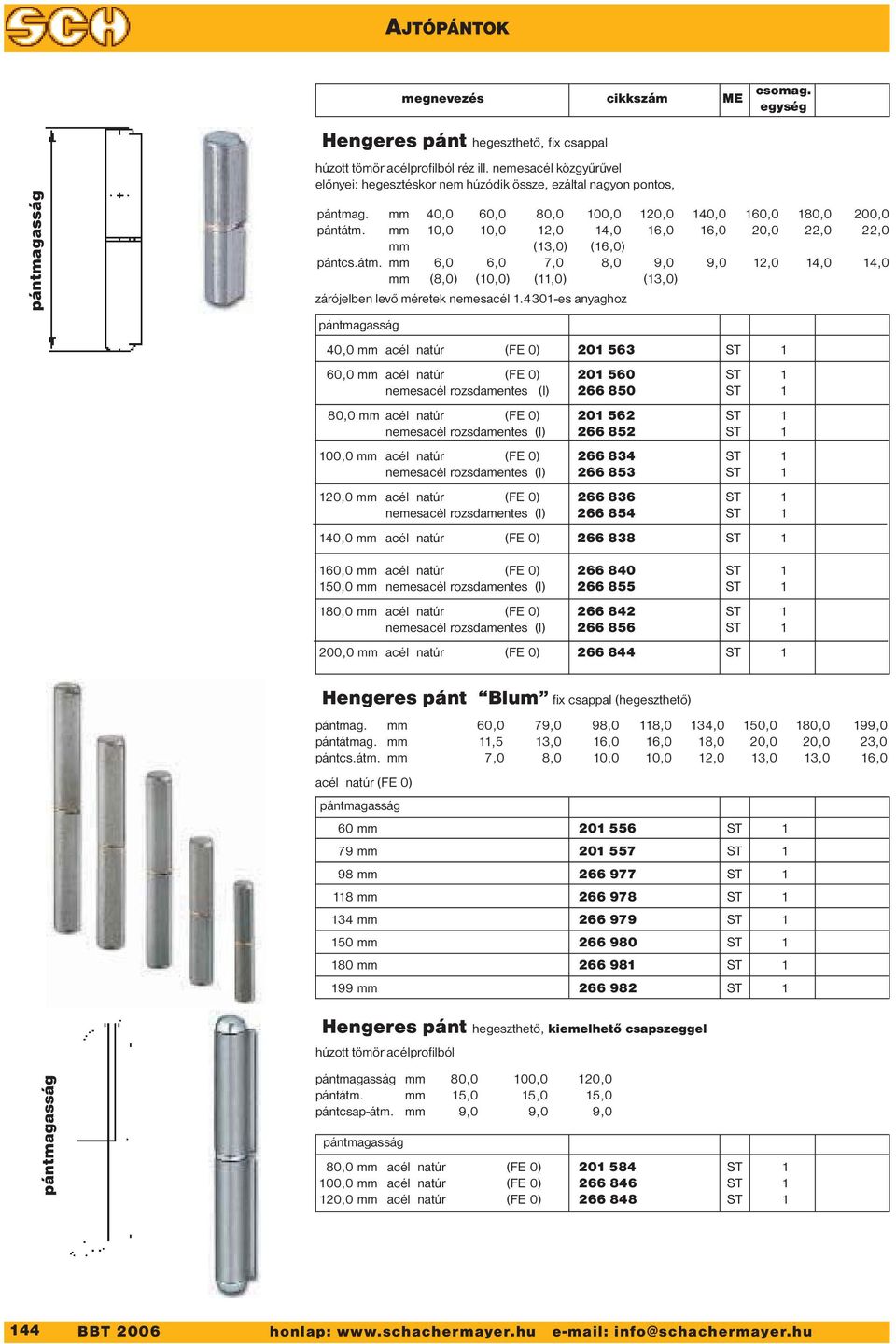

20 AJTÓPÁNTOK megnevezés cikkszám ME csomag. egység Hengeres pánt hegeszthető, fix csappal pántmagasság húzott tömör acélprofilból réz ill. nemesacél közgyűrűvel előnyei: hegesztéskor nem húzódik össze, ezáltal nagyon pontos, pántmag. mm 40,0 60,0 80,0 100,0 120,0 140,0 160,0 180,0 200,0 pántátm. mm 10,0 10,0 12,0 14,0 16,0 16,0 20,0 22,0 22,0 mm (13,0) (16,0) pántcs.átm. mm 6,0 6,0 7,0 8,0 9,0 9,0 12,0 14,0 14,0 mm (8,0) (10,0) (11,0) (13,0) zárójelben levő méretek nemesacél es anyaghoz pántmagasság 40,0 mm acél natúr (FE 0) ST 1 60,0 mm acél natúr (FE 0) ST 1 nemesacél rozsdamentes (I) ST 1 80,0 mm acél natúr (FE 0) ST 1 nemesacél rozsdamentes (I) ST 1 100,0 mm acél natúr (FE 0) ST 1 nemesacél rozsdamentes (I) ST 1 120,0 mm acél natúr (FE 0) ST 1 nemesacél rozsdamentes (I) ST 1 140,0 mm acél natúr (FE 0) ST 1 160,0 mm acél natúr (FE 0) ST 1 150,0 mm nemesacél rozsdamentes (I) ST 1 180,0 mm acél natúr (FE 0) ST 1 nemesacél rozsdamentes (I) ST 1 200,0 mm acél natúr (FE 0) ST 1 Hengeres pánt Blum fix csappal (hegeszthető) pántmag. mm 60,0 79,0 98,0 118,0 134,0 150,0 180,0 199,0 pántátmag. mm 11,5 13,0 16,0 16,0 18,0 20,0 20,0 23,0 pántcs.átm. mm 7,0 8,0 10,0 10,0 12,0 13,0 13,0 16,0 acél natúr (FE 0) pántmagasság 60 mm ST 1 79 mm ST 1 98 mm ST mm ST mm ST mm ST mm ST mm ST 1 Hengeres pánt hegeszthető, kiemelhető csapszeggel húzott tömör acélprofilból pántmagasság pántmagasság mm 80,0 100,0 120,0 pántátm. mm 15,0 15,0 15,0 pántcsap-átm. mm 9,0 9,0 9,0 pántmagasság 80,0 mm acél natúr (FE 0) ST 1 100,0 mm acél natúr (FE 0) ST 1 120,0 mm acél natúr (FE 0) ST BBT 2006 honlap: info@schachermayer.hu

21 AJTÓPÁNTOK megnevezés cikkszám ME csomag. egység Golyóscsapágyas forgógyűrű külön, hegeszthető hengeres pánthoz réz natúr (MS 0) D1= 10 D2= 6 H= 2 mm ST2 1 D1= 12 D2= 7,5 H= 2 mm ST2 1 D1= 14 D2= 8,1 H= 2 mm ST2 1 D1= 15 D2= 10 H= 2 mm ST2 1 D1= 20 D2= 12 H= 3 mm ST2 1 D1= 21 D2= 14 H= 3 mm ST2 1 Közgyűrű külön, Blum hegeszthető hengeres pánthoz réz natúr (MS 0) D1= 11,5 D2= 7,1 H= 2 mm ST2 1 D1= 13 D2= 8,1 H= 2 mm ST2 1 D1= 16 D2= 10,1 H= 2 mm ST2 1 D1= 18 D2= 12,1 H= 2 mm ST2 1 D1= 20 D2= 13,1 H= 2 mm ST2 1 D1= 23 D2= 16,1 H= 2 mm ST2 1 3 Közgyűrű acél horganyzott (FE 5) ablakdiópánthoz 80 mm D1= 13 D2= 9 H= 2 mm ST os méretű befúrópánthoz D1= 15 D2= 10,5 H= 2 mm ST2 1 ajtódiópánthoz 90 mm D1= 18 D2= 11 H= 2 mm ST2 1 ajtódiópánthoz 100 mm D1= 20 D2= 13 H= 2 mm ST2 1 réz natúr (MS/0) ablakdiópánthoz 70 mm D1= 13 D2= 8 H= 2,5 mm ST2 1 ablakdiópánthoz 80 mm D1= 13 D2= 9 H= 2,5 mm ST os méretű befúrópánthoz D1= 16 D2= 10,1 H= 2 mm ST2 1 ajtódiópánthoz 90 mm D1= 16 D2= 10,5 H= 2,5 mm ST2 1 ajtódiópánthoz 100 mm D1= 17 D2= 12 H= 2,5 mm ST2 1 ajtódiópánthoz 120 mm D1= 19 D2= 13 H= 3 mm ST2 1 Forgógyűrű szerkezeti pántokhoz réz natúr (MS 0) D1 = 24 D2=14 H= 4 mm ST 1 D1 = 28 D2=16 H= 4 mm ST 1 Golyóscsapágyas forgógyűrű szerkezeti pántokhoz horganyzott acél burkolattal (FE 5) D1 = 25 D2 = 14 H = ST 1 D1 = 28 D2 = 16 H = ST 1 D1 = 32 D2 = 20 H = ST 1 Tel.: , fax.: A konstrukcióváltoztatás jogát fenntartjuk! BBT

22 8. RAJZI MELLÉKLET

23 A A 1100 literes kuka Minőségi osztályok S235JRG2, EN10025, DIN mm-es heggeszthetó ajtópánt falváz 60/60/2 zártszelvény ajtószárny 50/30/2 zártszelvény os rosdamentes önmetsző csavar(max 30mm hosszú) 1,5mm-es horganyzott perforált acéllemez R1 1:5 6-os rosdamentes popszegecs 10mm-es trespalemez tető gerenda R os rosdamentes 6-os rosdamentes önmetsző csavar(max 30mm hosszú) önmetsző csavar(max 30mm hosszú) perrorált lemez rözítésére perrorált lemez rözítésére elzett 3389 ajtó élretesz 1 5 R1 hengeres pánt heggeszthető, fix csappal 2db 140 mm-es 1: sz4 oldalfal perforált lemez ajtószárny 30/50/2 zártszelvény hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz /25 szálabroncs (laposvas) zártszelvényhez heggesztve oldaltközépen és felül mindkétszárnyon ajtószárny 30/50/2 zártszelvény 25/3-as szálabroncs (laposvas) oldalfal perforált lemez sz3 hengeres pánt heggeszthető, fix csappal 2db 140 mm-es horganyzott acél reteszzár alul-felül B O1 belülről felszerelt védőelem szerlvényezési tervnek megfelelően oldalfal trespa lemez oldalfal perforált lemez O2 B horganyzott acél reteszzár alul-felül oldalfal perforált lemez belülről felszerelt védőelem szerlvényezési tervnek megfelelően R2 hengeres pánt heggeszthető, fix csappal 2db 140 mm-es 3/25 szálabroncs (laposvas) zártszelvényhez heggesztve oldaltközépen és felül mindkétszárnyon sz1 oldalfal perforált lemez oldalfal perforált lemez sz2 40-es portálzár(pl.: elzett 3389) félcilinderrel(hosszzárcecek középig 30 mm) kívűlről nem nyitható fogantyúval belülről nyitható kilincsel hengeres pánt heggeszthető, fix csappal 2db 140 mm-es tárolómodul alaprajz M=1:25, 1:5 É-1.1 nyomtatva: május 16.

24 A A Minőségi osztályok S235JRG2, EN10025, DIN falváz 60/60/2 zártszelvény 60 födémgrenda 40/60/2 zártszelvény M10-es csavar-anyával M11-es luk R6 1: oldalon varrva /100-as Lvas 40mm magas E12 szelvény oldalfalhoz heggesztve E11 szelvény oldalfalhoz heggesztve R6 B O db átmenő csavar a zártszelvénybe előre kell fúrni E-10 szelvény E11 szelvény oldalfalhoz heggesztve E11 szelvény oldalfalhoz heggesztve E12 szelvény 30 oldalfalhoz heggesztve E-10 szelvény db átmenő csavar a zártszelvénybe előre kell fúrni 2 db átmenő csavar a zártszelvénybe előre kell fúrni O2 B db átmenő csavar a zártszelvénybe előre kell fúrni E-10 szelvény E11 szelvény oldalfalhoz heggesztve E12 szelvény oldalfalhoz heggesztve db átmenő csavar a zártszelvénybe előre kell fúrni tároló modul tetőszerkezetiterv M=1:25, 1:5 É-1.2 nyomtatva: május 16.

25 ,63 mm-es festett acélsíklemez 6-os laposfejű önmetsző csavar(max 30mm hosszú) 69 6-os rosdamentes önmetsző csavar(40mm hosszú) rumitömítéssel 12-es OSB farostlemez födémgrenda 40/60/2 zártszelvény R5 1:5 43 falváz 60/60/2 zártszelvény os rosdamentes popszegecs 10mm-es trespalemez födémgrenda 6-os rosdamentes 40/60/2 zártszelvény önmetsző csavar(40mm hosszú) rumitömítéssel 0,63 mm-es festett acélsíklemez R4 3 rtg. 12-es OSB farostlemez 6-os 20 cm hosszú önmetsző csavar 40 cm-ként 60/80 fenyőfa 1:5 30 szilikon R5-0,63 mm 17/76 haironville hullámlemez -12 mm OSB lemez -zártszelvénytetőtartó 60/40/2 10 cm széles teljes hosszban rögzített 1 rtg. 12 mm-es OSB 6-os rosdamentes önmetsztő csavar +2,09 +1,99 +2,00 +1,93 +1, cm széles teljes hosszban rögzített 2 rtg. 12 mm-es OSB oldalfal 60/60/2 zártszelvény R ,11 M12-es tőcsavar +0,09 rugalmas fugázó 150 mm magas az acél mellett +0,00 E 14 elem hozzáheggesztve -1 cm gresslap+ flexibils ragasztó -15 cm vasalt lemezalap -20 cm kavicsfeltöltés -termett talaj M12-es tőcsavar 150 mm magas rugalmas fugázó az acél mellett -0, ,42 tároló modul-metszet M=1:25, 1:5 É-1.3 nyomtatva: május 16.

26 ,63 mm-es festett acélsíklemez 60/80 fenyőfa födémgrenda 40/60/2 zártszelvény 6-os rosdamentes önmetsző csavar(40mm hosszú) rumitömítéssel 6-os 20 cm hosszú önmetsző csavar 40 cm-ként 12-es OSB farostlemez R3 1:5 hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz /3-as szálabroncs (laposvas) ajtószárny 30/50/2 zártszelvény os rosdamentes önmetsztő csavar R3 +1, ,63 mm 17/76 haironville hullámlemez -12 mm OSB lemez -zártszelvénytetőtartó 60/40/2 +2,09 +1,99 +1, ,01 5% -1 cm gresslap+ flexibils ragasztó -15 cm vasalt lemezalap -20 cm kavicsfeltöltés -termett talaj +0,00-0,01-0,16 5% tároló modul metszet -0,42 M=1:25, 1:5 É-1.4 nyomtatva: május 16.

27 Minőségi osztályok S235JRG2, EN10025, DIN17100 ral-6019 pastel green O2 ral ral-6011 ral-6011 ral sz1 ral-6011 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) az ajtószárny aljára ral-6011 sz2 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) az ajtószárny aljára (átjárhatóság) tárolómodul nézet M=1:25 É-1.5 nyomtatva: december 20.

28 Minőségi osztályok S235JRG2, EN10025, DIN O1 trespa dió trespa dió trespa dió trespa dió sz1 ral-6011 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) az ajtószárny aljára ral-6019 pastel green ral-6011 sz2 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) az ajtószárny aljára (átjárhatóság) tárolómodul nézet M=1:25 É-1.6 nyomtatva: december 20.

29 A A a vasalt beton betonacélszükséglete: 360 mm2 -a 30/30/7-es gresslapot flexibilis raggasztóval szabad csak leragasztani -a burkolat szélén rugalmas fugázóval vagy szilikonnal szabad csak fugázni -az ajtó felöli oldalon a burkolatváltást alumínium L alakú szegélyelemel kell megoldani a lapburkolat alá ragasztásával -a simított beton szinje (amire az oldalpanel lesz rögzítve) éa a lapburkolat felső szinte között MAXIMUM CSAK 1 cm lehet B rugalmas fugázó a acél mellett as alumínium burkolatváltó L szegély cm vasalt betonlemez 2,2m*1,9m=4,18 m2===0,836 m3 rúdzár lemez burkolatba hűllyesztve betonba rögzítve 7 mm-es greslap burkolat=3,54 m2 rúdzár lemez burkolatba hűllyesztve betonba rögzítve rugalmas fugázó a acél mellett B as alumínium burkolatváltó L szegély tárolómodul-burkolati terv M=1:25 É-1.7 nyomtatva: május 16.

30 -mennyeség: L1-4 db_l3/a-1 db_l3/b-1 db -anyag: 1,5 mm vastag mevaco perforált lemez-horganyzott acél, cikkszámú lemez -rögzítése a 40/40/2 zártszelvényhez: 6 mm-es rosdamentes önmetsző csavarral történik 10 cm-enként -felületkezelé: halvány zöldes-szürkés teljes felületű festés-és a levelek utólak fehérre festve L1 súly:14,25 kg (lukasztás) L2 ral os rosdamentes önmetsző csavar 10cm-es rögzítéssel 62 csavar/tábla ral L3/ a L3/ b (lukasztás) (lukasztás) (lukasztás) 20 6-os rosdamentes önmetsző csavar 10cm-es rögzítéssel 63 csavar/tábla (lukasztás) 40 6-os rosdamentes önmetsző csavar 10cm-es rögzítéssel 63 csavar/tábla ral-6011 ral mennyiség: 1db -anyag: fa erezetes, dió színű 10 mm vastag trespa lemez(fél tábla)-fa mintás -rögzítése a 60/60/3 zártszelvényhez: 5mm-es rosdamentes popszegeccsel történik a respalemez az adott helyeken a rögzítéshez elő kell fúrni 5-ös furattal 37 db szegecs/tábla -felületkezelés: gyári kívül famintás, belül fekete tárolómodul-tábla konszignáció M=1:25 É-1.8 nyomtatva: december 20.

31 L mennyiség: 1db -anyag: 14 mm OSB lemez -rögzítése a 60/40/3 zártszelvényhez: 6 mm-es rosdamentes önmetsző csavarral történik 20 cm-enként -felületkezelés: gyári L5 ral mennyiség: 2db -anyag: haironville 17/76 0,63 acél hullámlemez -rögzítése a : rosdamentes önmetsző csavarral történik 20 cm-enként hullámtetőn gumitömítéssel -felületkezelés: gyári-_ral.:6011 tárolómodultáblakonszignáció M=1:25 É-1.9 nyomtatva: december 20.

32 ütköző(ajtó) 40/20/2 zártszelvény 4 db tetőtartó 100/100-szöacél 3 db tetőtartó 100/100-szöacél 3 db építményvázelem(tetőgerenda) 60/40/2-zártszelvény 3 db ütköző-(fal) 40/20/2 zártszelvény 2 db vázalsó merevítése 5-laposacél 4 db 60 alaprögzítés 5 mm-es laposvas 2 db építményvázelem(kereszt-kereszt) 60/60/2-zártszelvény 8 db építményvázelem(kereszt-kereszt) 60/60/2-zártszelvény 8 db építményvázelem(felső) 60/60/2-zártszelvény 2 db építményvázelem(alsó) 120/60/3-zártszelvény 2 db építményvázelem(oldalsó) 60/60/2-zártszelvény 4 db ajtószárelem(oldalsok) 30/50/2-zártszelvény 1 db ajtószárelem(alsó-felső) 30/50/2-zártszelvény 8 db ajtószárelem(védő) 25/3-laposvas 2 db ajtószárelem(oldalsok) 30/50/2-zártszelvény 7 db ajtószárelem(védő) 25/3-laposvas 4 db 983 Minőségi osztályok S235JRG2, EN10025, DIN17100 E9 E8 E7 E6 E5 E4 E3 E2 E o E E E14 60 E13 E M12(13) luk E E10 60 E M12(13) luk az É11-es tetőgerenda 2 elemét a megfelelő helyen a kiválasztott reteszelem reteszátmérőjének helyét ki kell fúrni a megfeleő átmérővel! tárolómodul-szelvény konszignáció M=1:25 É-1.10 nyomtatva: május 16.

33 Csak az összeheggesztett elemek egyben tüzihorganyzandóak külső nézet belső nézet E E1 E1 E E2 külső nézet E2 E6 E6 sz4 25 sz2 heggeszett heggeszthető 120-as pánt heggeszett heggeszthető 120-as pánt E4 E heggeszett heggeszthető 120-as pánt 40-es portálzár helye (elzett 3389) E1 heggeszett heggeszthető 120-as pánt E4 E3 E E3 belső nézet E3 E1 sz4 sz2 E4 E4 15 E es portálzár helye (elzett 3389) E6 15 E6 E2 E2 tárolómodul-oldalfal összerelési terv M=1:25 É-1.11 ősszeheggyesztés után tüzihorganyzás, utána, festés ral.:7011 nyomtatva: december 20.

34 Csak az összeheggesztett elemek egyben tüzihorganyzandóak belső nézet külső nézet E4 E1 E E E3 E4 sz3 E E3 heggeszett heggeszthető 120-as pánt sz3 heggeszett heggeszthető 120-as pánt E4 E E3 40-es portálzár (elzett 3389) zárnyelv nyílásai lásd a mellékletben E4 E4 E1 sz1 belső nézet E E E1 25 E heggeszett heggeszthető 120-as pánt 40-es portálzár (elzett 3389) zárnyelv nyílásai lásd a mellékletben heggeszett heggeszthető 120-as pánt E4 sz1 külső nézet E3 tárolómodul-oldalfal összerelési terv M=1:25 É-1.12 ősszeheggyesztés után tüzihorganyzás, utána, festés ral.:7011 nyomtatva: december 20.

35 Csak az összeheggesztett elemek egyben tüzihorganyzandóak külső nézet E 11 és E 12 elem hozzáheggesztve E8 E6 O2 E9 E9 E9 E9 E E 14 merevítőelem hozzáheggesztve E belső nézet E 11 elem hozzáheggesztve E 11 elem hozzáheggesztve E 12 elem hozzáheggesztve E 13 elem hozzáheggesztve E6 E8 heggeszett heggeszthető 120-as pánt O2 heggeszett heggeszthető 120-as pánt E7 E 13 elem hozzáheggesztve heggeszett heggeszthető 120-as pánt heggeszett heggeszthető 120-as pánt E 14 merevítőelem hozzáheggesztve ősszeheggyesztés után tüzihorganyzás, utána, festés ral.:7011 E9 E9 E9 E9 E tárolómodul-ajtó összerelési terv M=1:25 É-1.13 nyomtatva: december 20.

36 Csak az összeheggesztett elemek egyben tüzihorganyzandóak E6 külső nézet E6 100 O1 E8 E7 belső nézet E9 652 E 12 elem hozzáheggesztve E 11 elem hozzáheggesztve heggeszett heggeszthető 120-as pánt O1 E9 E9 E9 heggeszett heggeszthető 120-as pánt E7 100 E 13 elem hozzáheggesztve 813 E 12 elem hozzáheggesztve 100 heggeszett heggeszthető 120-as pánt heggeszett heggeszthető 120-as pánt E 14 merevítőelem hozzáheggesztve ősszeheggyesztés után tüzihorganyzás, utána, festés ral.:7011 E9 E9 E9 E8 E 11 és E 12 elem hozzáheggesztve E9 E E 14 merevítőelem hozzáheggesztve E 13 elem hozzáheggesztve E tárolómodul-ajtó összerelési terv M=1:25 É-1.14 nyomtatva: december 20.

37 tároló modul-levélsablon M=1:5 É-1.15 nyomtatva: május 16.

38 R9 1:5 20/40/2 zártszelvény általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) falváz 60/60/2 zártszelvény 6-os (50) önmetsztő csavar külső nézet kívülről nincs semmi ráhelyezve O1 R9 20 belső nézet általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) O1 6-os rosdamentes önmetsző csavar(60mm hosszú) os rosdamentes önmetsző csavar(40mm hosszú) E15 40/20/2zártszelvény a trespa lemezre tárolómoduloldalszerelvényezés M=1:25 É.1.16 nyomtatva: május 16.

39 R9 1:5 20/40/2 zártszelvény általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) falváz 60/60/2 zártszelvény 6-os (50) önmetsztő csavar külső nézet kívülről nincs semmi ráhelyezve O2 R9 belső nézet általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) O2 6-os rosdamentes önmetsző csavar(60mm hosszú) os rosdamentes önmetsző csavar(40mm hosszú) E15 40/20/2zártszelvény a perforált lemezre tárolómoduloldalszerelvényezés M=1:25 É-1.17 nyomtatva: május 16.

40 R9 20/40/2 zártszelvény :5 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) falváz 60/60/2 zártszelvény 6-os (50) önmetsztő csavar hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) 983 a szálabroncshoz belső nézet külső nézet önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 6-os rosdamentes önmetsző csavar(50mm hosszú) 6-os rosdamentes önmetsző csavar(40mm hosszú) E16 40/20/2zártszelvény a perforált lemezre 993 önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) 983 a szálabroncshoz belső nézet önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 6-os rosdamentes önmetsző csavar(50mm hosszú) 6-os rosdamentes önmetsző csavar(40mm hosszú) 993 sz3 sz1 E16 40/20/2zártszelvény a perforált lemezre önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) sz3 993 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 993 sz1 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) külső nézet tároló modulajtószerelvényezés M=1:25 é-1.18 nyomtatva: május 16.

41 R9 1:5 20/40/2 zártszelvény általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) falváz 60/60/2 zártszelvény 6-os (50) önmetsztő csavar külső nézet hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz belső nézet önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) sz4 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) sz4 6-os rosdamentes önmetsző csavar(50mm hosszú) külső nézet 993 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 40-es portálzár betéttel belső kilincsek külső gombfogóval (elzett 3389) sz2 993 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) os rosdamentes önmetsző csavar(40mm hosszú) E16 40/20/2zártszelvény a perforált lemezre hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz önmetsző csavarral rögzített reteszzár (a perforált lemezre rögzítve!) 992 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) külön katalógus mellékletben a GEZE TS3000V ajtóbehúzó rögzítése hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz 992 belső nézet általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 40-es portálzár betéttel belső kilincsek külső gombfogóval (elzett 3389) 6-os rosdamentes önmetsző csavar(50mm hosszú) sz2 6-os rosdamentes önmetsző csavar(40mm hosszú) E16 40/20/2zártszelvény a perforált lemezre hangtompító-általános felhasználású gumilemez 1 cm széles 1 mm vtg betét nélküli raggasztva(rema tip-top SC2000) a szálabroncshoz 992 általános felhasználású betét nélküli 8 mm gumilemez ragasztva(rema tip-top SC2000) 10 tároló modulajtószerelvényezés M=1:25 é-1.19 nyomtatva: május 16.

42 Minőségi osztályok S235JRG2, EN10025, DIN17100 falváz 60/60/2 zártszelvény 60 talpgrenda 60/60/2 zártszelvény M10-es csavar-anyával M11-es luk R8 1: oldalon varrva /100-as Lvas 40mm magas 2 db átmenő csavar a zártszelvénybe előre kell fúrni R Éf7 szelvény oldalfalhoz heggesztve Ef6 szelvény Éf7 szelvény oldalfalhoz heggesztve db átmenő csavar a zártszelvénybe előre kell fúrni C C 20-as beton alap 40/60/80 cm-es C 20-as beton alap 40/60/80 cm-es C Ef8 szelvény Ef8 szelvény Éf7 szelvény oldalfalhoz heggesztve Ef6 szelvény Éf7 szelvény oldalfalhoz heggesztve 2 db átmenő csavar a zártszelvénybe előre kell fúrni 2 db átmenő csavar a zártszelvénybe előre kell fúrni faültető modul alaprajz M=1:25, 1:5 L-2.1 nyomtatva: május 16.

43 Ef3 szelvény Ef3 szelvény Minőségi osztályok S235JRG2, EN10025, DIN17100 falváz 60/60/2 zártszelvény 60 födémgrenda 40/60/2 zártszelvény M10-es csavar-anyával M11-es luk R7 1: oldalon varrva /100-as Lvas 40mm magas R db átmenő csavar a zártszelvénybe előre kell fúrni Ef5 szelvény Éf7 szelvény oldalfalhoz heggesztve db átmenő csavar a zártszelvénybe előre kell fúrni Éf7 szelvény oldalfalhoz heggesztve C C db átmenő csavar a zártszelvénybe előre kell fúrni Éf7 szelvény oldalfalhoz heggesztve Ef5 szelvény Éf7 szelvény oldalfalhoz heggesztve db átmenő csavar a zártszelvénybe előre kell fúrni faültető modul tetőszerkezet M=1:25, 1:5 É-2.2 nyomtatva: május 16.

44 Minőségi osztályok S235JRG2, EN10025, DIN ,99 +1,95 +1, ,01-20 cm kavicsfeltöltés - 1 rtg 120 g/m2-es geotextilia -termett talaj +0,05 +0,11 faültető modul M=1:25 É-2.3 nyomtatva: május 16.

45 Csak az összeheggesztett elemek egyben tüzihorganyzandóak Ef7-oldalfalhoz heggesztve, gendához csavarozva Ef7-oldalfalhoz heggesztve, gendához csavarozva Ef Ef Ef7-oldalfalhoz heggesztve, gendához csavarozva Ef Ef7-oldalfalhoz heggesztve, gendához csavarozva Ef Ef Ef Ef4 Ef4 Ef Ef4 Ef4 Ef2 ősszeheggyesztés után tüzihorganyzás, utána, festés ral.:7024 gaphite grey faültető modul-nézetek M=1:25, 1:5 É-2.4 nyomtatva: december 20.

46 alaprögzítés 5 mm-es laposvas 4 db 100 tetőtartó 100/100-szöacél 8 db építményvázelem(talpgerenda) 60/60/2-zártszelvény 2 db építményvázelem(talpgerenda) 60/60/2-zártszelvény 2 db építményvázelem(tetőgerenda) 60/40/2-zártszelvény 2 db építményvázelem(kereszt-kereszt) 60/60/2-zártszelvény 8 db építményvázelem(felső) 60/60/2-zártszelvény 2 db építményvázelem(alsó) 120/60/3-zártszelvény 2 db építményvázelem(oldalsó) 60/60/2-zártszelvény 4 db Minőségi osztályok S235JRG2, EN10025, DIN17100 Ef6 Ef5 Ef4 Ef3 Ef2 Ef Ef8 Ef7 Ef faültető modul-szelvény konszignáció M=1:25, 1:5 É-2.5 nyomtatva: május 16.

47 trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal belülről nyitható ajtó kulcsos ajtó faültető egység konténer egység trespaoldalfal 4 trespaoldalfal 5 variálhatóság Ezeken az alapvariálásokon kívúl még számtalan elhelyezési lehetőség van igény szerint megtervezhető! É-3.1 nyomtatva: május 16.

48 trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal trespaoldalfal belülről nyitható ajtó kulcsos ajtó faültető egység konténer egység 6 7 trespaoldalfal 8 trespaoldalfal 9 10 variálhatóság 2 Ezeken az alapvariálásokon kívúl még számtalan elhelyezési lehetőség van igény szerint megtervezhető! É-3.2 nyomtatva: május 16.
