HASZNÁLATI ÚTMUTATÓ LED LCD MONITOR TV

Átírás

1 HASZNÁLATI ÚTMUTATÓ LED LCD MONITOR TV A készülék használatba vétele előtt figyelmesen olvassa el az útmutatót, és őrizze meg azt, mert később még szüksége lehet rá. LED LCD MONITOR TV MODELLEK M1950D M2250D M2350D M2450D M2550D

2 2 TARTALOM TARTALOM 4 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS 4 Kicsomagolás 5 A készülék részei és gombjai 6 A monitor felemelése és szállítása 6 A monitor beállítása 6 - A talpazat felszerelése 6 - A talpazat és állványtest levétele 7 - Asztalra szerelés 8 - Falra szerelés 9 - Kábelek elrendezése 10 TÁVIRÁNYÍTÓ 12 A MONITOR HASZNÁLATA 12 Csatlakoztatás személyi számítógéphez 12 - HDMI-csatlakozás 13 - DVI - HDMI kábeles csatlakozás 13 - RGB-kábeles csatlakozás 14 A képernyő beállítása 14 - Képmód kiválasztása 14 - A képbeállítások testre szabása 15 - A számítógép kijelzőopcióinak testre szabása 15 A hang beállítása 15 - A hangüzemmmód kiválasztása 15 - A hangbeállítások testre szabása 16 TV-NÉZÉS 16 Antenna és kábel csatlakoztatása 16 - Antenna és normál kábel csatlakoztatása 16 - Csatlakoztatás vevőegységgel 17 A TV első bekapcsolása 18 Tévénézés 18 Csatornakezelés 18 - A csatornák automatikus beállítása 21 - Manuális programbeállítás (digitális módban) 22 - Manuális programbeállítás (analóg módban) 23 - Digitális kábeltelevízió beállítása (csak kábel módban) 23 - A programlista szerkesztése 24 - DTV/RÁDIÓ módban 24 - TV üzemmódban 25 - Szoftverfrissítés 26 - Diagnosztika 26 - CI [Közös illesztőfelület] adatai 27 - A csatornalista kiválasztása 27 - Kedvenc program beállítása 28 További opciók használata 28 - A képarány beállítása 30 - Bemeneti lista használata 30 - A képernyőn megjelenő menü nyelve / ország kiválasztása 31 - Nyelv kiválasztása (csak digitális üzemmódban) 32 A lezárási beállítások használata 32 - A monitoron levő gombok lezárása 33 - Szülői felügyelet (csak digitális üzemmódban) 33 A gyorsmenü használata 34 ELEKTRONIKUS PROGRAMKALAUZ (DIGITÁLIS MÓDBAN) 34 Az elektronikus programkalauz használata 34 - Az elektronikus programkalauz be-és kikapcsolása 34 - Műsor kiválasztása 34 - Gombfunkció MOST/KÖVETKEZŐ műsorfüzet módban 35 - Gombfunkciók a 8-napos műsorfüzet módban 35 - Gombfunkció Dátum módosítása módban 35 - Gombfunkció a Részletes leírás táblázatban 35 - Gombfunkció Felvétel/emlékeztető beállítása módban 35 - Gombfunkció Ütemezési lista módban

3 TARTALOM 3 36 SZÓRAKOZÁS 36 A beépített média funkciók használata 36 - USB-tárolóeszközök csatlakoztatása 37 - Fájlok böngészése 38 - Fényképek megtekintése 40 - Zenehallgatás 42 - Filmek megtekintése 45 - DivX regisztrációs kód 45 - A DivX funkció deaktiválása 65 Fastext 65 - Oldal kiválasztása 65 Speciális teletext funkciók 65 - Szöveg opció 66 DIGITÁLIS TELETEXT 66 Teletext digitális szolgáltatáson belül 66 Teletext digitális szolgáltatásban 46 BEÁLLÍTÁSOK TESTRE SZABÁSA 46 A főmenük megnyitása 47 Beállítások testreszabása 47 - A BEÁLLÍTÁS menü beállításai 48 - A KÉP menü beállításai 52 - AUDIO beállítások 55 - AKTUÁLIS IDŐ beállítása 56 - Az OPCIÓ menü beállítása 57 - LEZÁRÁS beállítása 58 - BEMENETI beállítások 58 - USB beállítások 59 ESZKÖZÖK CSATLAKOZTATÁSA 59 Csatlakoztatás áttekintése 61 Csatlakoztatás HD-vevőhöz, DVD- vagy videolejátszóhoz 61 - HDMI-kábeles csatlakozás 61 - DVI - HDMI kábeles csatlakozás 61 - Kompozit kábeles csatlakozás 62 - Euro Scart csatlakozás 62 Csatlakoztatás audiorendszerhez 62 - Digitális optikai audiocsatlakozás 63 - Fejhallgatós csatlakozás 63 Csatlakoztatás USB-eszközhöz 67 KARBANTARTÁS 67 A képernyő és a keret tisztítása 67 A készülékház és az állvány tisztítása 67 Tápkábel tisztítása 68 HIBAELHÁRÍTÁS 68 Általános 69 PC üzemmód 71 A TERMÉK JELLEMZŐI 78 INFRAVÖRÖS KÓDOK 79 KÜLSŐ VEZÉRLŐESZKÖZ BEÁLLÍTÁSA 79 RS-232C beállítása 79 Csatlakozó típusa: 9 tűs D-Sub dugasz 80 RS-232C konfigurációk 81 Kommunikációs paraméterek 81 Részletes parancslista 82 Adatküldési / -fogadási protokoll 64 TELETEXT 64 Be-/kikapcsolás 64 Simple Text 64 - Oldal kiválasztása 64 Top Text 64 - Blokk / csoport / oldal kiválasztása 64 - Közvetlen oldalkiválasztás

4 4 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS Kicsomagolás Ellenőrizze, hogy a készülék doboza tartalmazza-e az alábbi elemeket. Amennyiben bármelyik tartozék hiányzik a csomagból, vegye fel a kapcsolatot azzal a helyi viszonteladóval, akitől a terméket vásárolta. Az útmutatóban szereplő ábrák eltérhetnek a valódi terméktől és annak tartozékaitól. Tápkábel AC-DC adapter Kábeltartó RGB-kábel Távirányító és elemek Talpazat CD (Használati útmutató) / kártya FIGYELEM ya készülék biztonságának és élettartamának megőrzése érdekében ne használjon bizonytalan eredetű tartozékokat. ya garancia nem terjed ki a bizonytalan eredetű tartozékok használata által okozott károkra és sérülésekre. ya termékkel együtt szállított tartozékok a modelltől függően eltérőek lehetnek. yaz útmutatóban található termékjellemzők vagy a tartalom a termék funkcióinak továbbfejlesztése miatt előzetes értesítés nélkül megváltozhat.

5 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS 5 A készülék részei és gombjai PCMCIAkártyafoglalat Bekapcsolás jelző Világít: bekapcsolt állapot Nem világít: kikapcsolt állapot Távirányító érzékelője Érintőgombok Csatlakozópanel (Lásd:59) Érintőgomb Leírás INPUT (BEMENET) A bemeneti forrás módosítása. MENU (MENÜ) A főmenük megnyitása, a bevitt adatok mentése és kilépés a menükből. OK A kijelölt menüpont kiválasztása, vagy a bevitt adatot megerősítése. VOL A hangerő beállítása. PR Görgetés a mentett csatornák között. / I A tápellátás be- és kikapcsolása. A gombok érintőgombok, ezért azokat csak egyszerűen meg kell érinteni. ya Bekapcsolás jelző be- és kikapcsolásához válassza a főmenü OPCIÓ menüjét.

6 6 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS A monitor felemelése és szállítása Olvassa el a következő utasításokat, hogy megóvja a monitort karcolások vagy egyéb sérülések bekövetkezésétől annak mozgatásakor és felemelésekor; az útmutató tanulmányozása a biztonságos szállítás érdekében típustól és mérettől függetlenül elengedhetetlen. FIGYELEM Kerülje a képernyő gyakori érintését, mert az a képernyő és a képek előállításához használt képpontok károsodásához vezethet. A monitor beállítása A talpazat felszerelése 1 Fektesse le a monitort a képernyővel lefelé egy egyenes és puha felületre. FIGYELEM Terítsen habszivacsot vagy puha védőszövetet a készülék alá, hogy megóvja a képernyőt a sérüléstől. 2 Szerelje fel a talpazatot a csavar jobbra forgatásával; ehhez használjon egy pénzérmét. ya monitort az eredeti dobozában vagy csomagolásában ajánlott szállítani/mozgatni. ya monitor mozgatása vagy felemelése előtt húzza ki a tápkábelt és az összes többi kábelt. ytartsa erősen a monitor tetejét és alját. Ne tartsa a készüléket az áttetsző részénél, a hangszórónál vagy a hangszórórácsnál fogva. yamikor tartja, fordítsa el magától a monitort, nehogy megkarcolódjon. A talpazat és állványtest levétele 1 Fektesse le a monitort a képernyővel lefelé egy egyenes és puha felületre. 2 Fordítsa el balra a csavart, majd húzza ki a talpazatot az állványtestből. ya monitor szállítása során óvja azt az ütődésektől és a túlzott rázkódástól. ya monitor szállításakor tartsa azt függőlegesen, ne fordítsa az oldalára, illetve ne döntse balra és jobbra.

7 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS 7 3 Vegye ki a 2 csavart, és húzza ki a talpazatot a monitorból. FIGYELMEZTETÉS A képernyő szögének beállításakor ne fogja meg a monitorkeret alját az ábrán láthatóak szerint, mert az az ujjak sérülését eredményezheti. Asztalra szerelés 1 Emelje fel a monitort és állítsa az asztalon függőleges helyzetbe. A megfelelő szellőzés érdekében hagyjon a faltól (legalább) 10 cm helyet. 10 cm FIGYELEM Először válassza le a tápkábelt, és csak azt követően mozgassa és szerelje fel a monitort. Különben fennáll az áramütés veszélye. 10 cm 10 cm 10 cm A legkényelmesebb látószög kialakításához döntse a képernyőt fokkal fel- vagy lefelé Csatlakoztassa az adaptert és a tápkábelt a fali csatlakozóaljzatba. Front Hátlap

8 8 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS A Kensington biztonsági rendszer használata Falra szerelés A Kensington biztonsági rendszer csatlakozója a monitor hátlapján található. A felszereléssel és használattal kapcsolatos további információkért tekintse meg a Kensington biztonsági rendszerhez mellékelt kézikönyvet, vagy látogasson el a honlapra. A megfelelő szellőzés érdekében hagyjon legalább 10 cm helyet a készülék minden oldalán, valamint a készülék és a fal között. A részletes szerelési útmutatót kérje a forgalmazótól; lásd a döntött rögzítést lehetővé tevő fali konzol felszerelési és beállítási útmutatóját. Csatlakoztassa a Kensington biztonsági rendszer kábelét a monitorhoz, illetve az asztalhoz. 10 cm 10 cm 10 cm 10 cm A Kensington biztonsági rendszer opcionális tartozék. A tartozékokat a legtöbb elektronikai szaküzletben beszerezheti. Ha a monitort falra kívánja szerelni, csatlakoztassa a külön beszerezhető fali tartókonzolt a készülék hátuljához. Ha a monitort az opcionális fali konzollal szereli fel, gondosan rögzítse azt, nehogy leessen. Használja az alábbi VESA szabványt. y784,8 mm (30,9 hüvelyk) és az alatt * Fali konzol tartóelemének vastagsága: 2,6 mm * Csavar: Φ 4,0 mm x 0,7 mm (menetemelkedés) x 10 mm (hossz) y787,4 mm (31,0 hüvelyk) és afölött * Használjon VESA szabványnak megfelelő fali konzolt és csavarokat.

9 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS 9 Modell M1950D M2250D M2350D M2450D M2550D VESA (A B) Szabványos csavar M4 Csavarok száma 4 4 Fali tartókonzol (opcionális) RW120 M4 RW240 Kábelek elrendezése Fogja össze a kábeleket a mellékelt kábelrögzítővel. FIGYELEM yelőször válassza le a tápkábelt, és csak azt követően mozgassa és szerelje fel a monitort. Különben fennáll az áramütést veszélye. yha a monitort a mennyezetre vagy ferde falra szereli, az leeshet és súlyos személyi sérülést okozhat. Használjon hivatalos LG márkájú fali tartókonzolt, és kérjen segítséget a helyi forgalmazótól vagy szakembertől. yne húzza meg túl szorosan a csavarokat, mert azzal károsíthatja a monitort, ami a garancia semmissé válását eredményezi! ya VESA-szabványnak megfelelő csavarokat és fali konzolokat használjon. A garancia nem terjed ki a helytelen használat vagy nem megfelelő tartozék használata által okozott károkra és sérülésekre. ycsak a VESA-szabvány csavarspecifikációjában felsorolt csavarokat használjon. ya falikonzolkészlet tartalmaz egy szerelési útmutatót és a szükséges alkatrészeket is. ya fali tartókonzol opcionális. A kiegészítő tartozékokat a helyi termékforgalmazótól szerezheti be. ya csavarok hossza a tartókonzoltól függ. Ügyeljen rá, hogy megfelelő hosszúságú csavarokat használjon. ytovábbi információkat a tartókonzolhoz mellékelt útmutatóban találhat.

10 ENERGY TV / PC INPUT SAVING LIST MARK FAV 3D MUTE MENU GUIDE Q.MENU BACK INFO EXIT Auto Config. P A G E 10 TÁVIRÁNYÍTÓ TÁVIRÁNYÍTÓ A használati útmutatóban található leírások a távirányító gombjai alapján készültek. Kérjük, figyelmesen olvassa el az útmutatót, és annak megfelelően használja a monitort. Az elemek cseréjéhez nyissa ki az elemtartó fedelét, majd cserélje ki az (1,5 V AAA) elemeket, ügyelve a rekesz belsejében található megfelelő és jelzésű végekre, majd zárja be az elemtartó fedelét. Az elemeket a behelyezéssel fordított sorrendben kell kivenni Q.VIEW P OK FIGYELEM Ne használjon együtt régi és új elemeket, mert az károsíthatja a távirányítót. Irányítsa a távirányítót a monitor távirányító érzékelőjére. (POWER) (BEKAPCSOLÁS) A monitor be- és kikapcsolása. INPUT (BEMENET) (Lásd:30) A bemeneti mód kiválasztása. ENERGY SAVING (ENERGIATAKARÉKOS ÜZEMMÓD) (Lásd:48) A képernyő fényerejének beállítása az energiafogyasztás csökkentése érdekében. TV/PC A TV vagy a PC üzemmód kiválasztása. LIST (LISTA) (Lásd:27) A programtáblázat megjelenítése. MARK (KIJELÖLÉS) A bemenet kiválasztása a Képvarázsló beállításainak alkalmazásához. Programok kijelölése/programok kijelölésének törlése az USB-menüben. FAV (KEDVENC) A kiválasztott kedvenc program megjelenítése. ENERGY SAVING LIST TV / PC MARK FAV RATIO MUTE INPUT Q.VIEW P TV/ RAD MENU GUIDE Q.MENU P A G E TV/RAD (TV/RÁDIÓ) (Lásd:24) Rádió-, TV- és DTV-program kiválasztása. Számgombok Számok bevitele. Q.VIEW (GYORSNÉZET) Visszalép az előzőleg nézett programra. RATIO (KÉPARÁNY) (Lásd:28) Kép átméretezése Program Program kiválasztása. PAGE (OLDAL) Lépés az előző vagy a következő képernyőre. (VOLUME) (HANGERŐ) A hangerő beállítása. OK MUTE (NÉMÍTÁS) Az összes hang elnémítása. BACK INFO EXIT

11 ENERGY TV / PC INPUT SAVING LIST MARK FAV RATIO MUTE TV/ RAD MENU GUIDE Q.MENU BACK INFO EXIT Auto Config. P A G E TÁVIRÁNYÍTÓ 11 ENERGY TV / PC INPUT TV/ RAD SAVING Q.VIEW OK P LIST 0 Q.VIEW MENU (MENÜ) (Lásd:46) A főmenük megnyitása, a bevitt adatok mentése és kilépés a menükből. MARK FAV RATIO P P A G E GUIDE (MŰSORFÜZET) (Lásd:34) Programkalauz. Navigációs gombok Görgetés a menük és az opciók között. MUTE MENU GUIDE Q.MENU Q.MENU (GYORSMENÜ) (Lásd:33) A gyorsmenük megnyitása. OK Menük vagy opciók kiválasztása, illetve a bevitt adatok jóváhagyása. OK INFO (INFORMÁCIÓ)i Az aktuális műsor, illetve képernyő információinak megjelenítése. BACK (VISSZA) Lehetővé teszi a felhasználó számára, hogy egy lépést visszalépjen valamely interaktív alkalmazásban, pl. az elektronikus műsorújságban vagy más interaktív felhasználói funkcióban. Teletext gombok (Lásd:64) A Teletext funkció vezérlőgombjai. További részletekről lásd a Teletext című részt. BACK INFO EXIT Auto Config. EXIT (KILÉPÉS) Bármelyik menüben a képernyőkijelzések törlése és viszszatérés a monitornézethez. Színes gombok Ezek a gombok a teletext funkcióhoz (csak a TELETEXT-tel rendelkező modellek esetében) használhatók, Programszerkesztés. USB-menü vezérlőgombjai (Lásd:36) USB-menü (fénykép-, zenevagy filmlista). SUBTITLE (FELIRAT) Digitális üzemmódban a preferált feliratozás megjelenítése. Auto Config. Automatikusan beállítja a kép helyét, és minimálisra csökkenti a kép remegését.

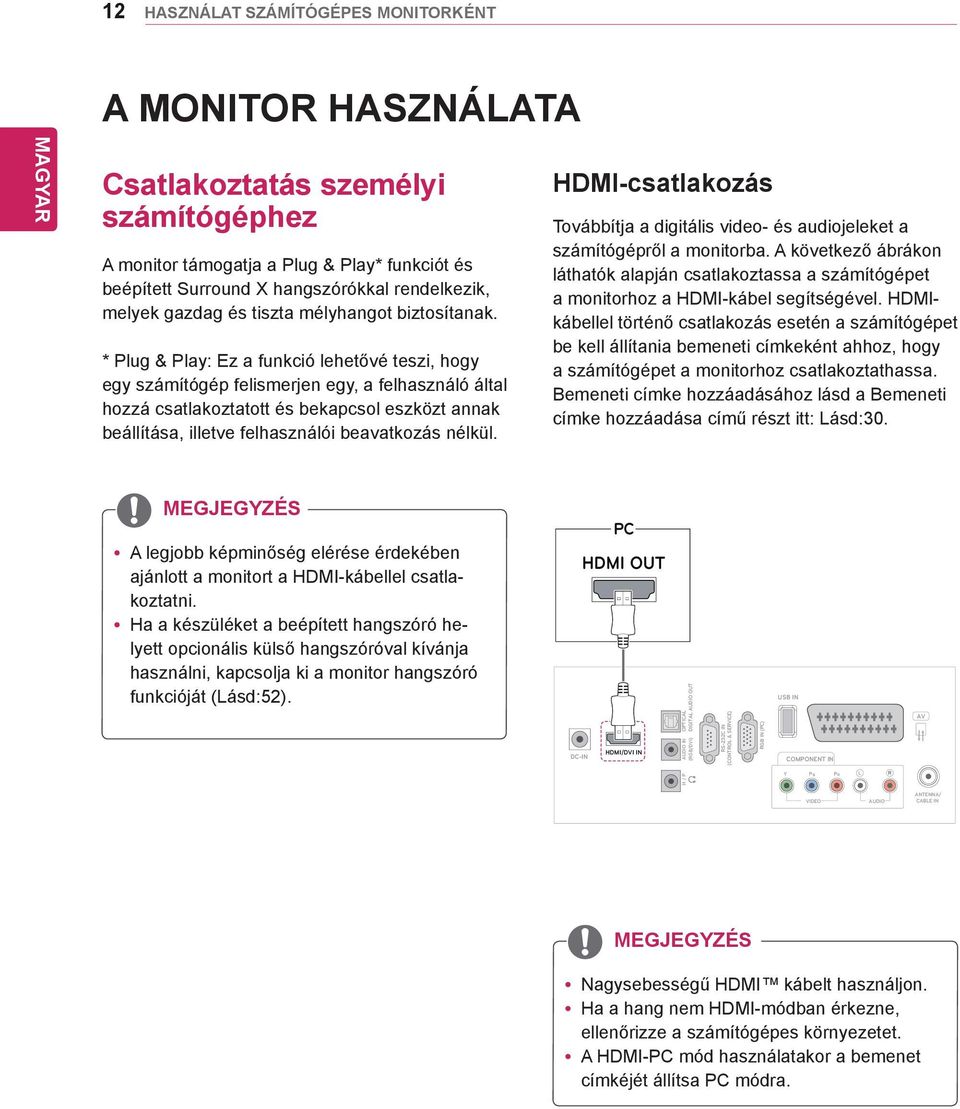

12 12 HASZNÁLAT SZÁMÍTÓGÉPES MONITORKÉNT A MONITOR HASZNÁLATA Csatlakoztatás személyi számítógéphez A monitor támogatja a Plug & Play* funkciót és beépített Surround X hangszórókkal rendelkezik, melyek gazdag és tiszta mélyhangot biztosítanak. * Plug & Play: Ez a funkció lehetővé teszi, hogy egy számítógép felismerjen egy, a felhasználó által hozzá csatlakoztatott és bekapcsol eszközt annak beállítása, illetve felhasználói beavatkozás nélkül. HDMI-csatlakozás Továbbítja a digitális video- és audiojeleket a számítógépről a monitorba. A következő ábrákon láthatók alapján csatlakoztassa a számítógépet a monitorhoz a HDMI-kábel segítségével. HDMIkábellel történő csatlakozás esetén a számítógépet be kell állítania bemeneti címkeként ahhoz, hogy a számítógépet a monitorhoz csatlakoztathassa. Bemeneti címke hozzáadásához lásd a Bemeneti címke hozzáadása című részt itt: Lásd:30. ya legjobb képminőség elérése érdekében ajánlott a monitort a HDMI-kábellel csatlakoztatni. yha a készüléket a beépített hangszóró helyett opcionális külső hangszóróval kívánja használni, kapcsolja ki a monitor hangszóró funkcióját (Lásd:52). PC HDMI OUT HDMI/DVI IN DC-IN AUDIO IN OPTICAL (RGB/DVI) DIGITAL AUDIO OUT RS-232C IN (CONTROL & SERVICE) RGB IN (PC) USB IN COMPONENT IN AV H / P Y PB PR L R VIDEO AUDIO ANTENNA/ CABLE IN ynagysebességű HDMI kábelt használjon. yha a hang nem HDMI-módban érkezne, ellenőrizze a számítógépes környezetet. ya HDMI-PC mód használatakor a bemenet címkéjét állítsa PC módra.

13 HASZNÁLAT SZÁMÍTÓGÉPES MONITORKÉNT 13 DVI - HDMI kábeles csatlakozás RGB-kábeles csatlakozás Továbbítja a digitális videojeleket számítógépről a monitorba. A következő ábrákon láthatók alapján csatlakoztassa a számítógépet a monitorhoz a DVI-HDMI kábel segítségével. Továbbítja az analóg videojeleket a számítógépről a monitorba. A következő ábrákon láthatók alapján csatlakoztassa a számítógépet a monitorhoz a DVsub 15 tűs kábel segítségével. DVI OUT PC AUDIO OUT AUDIO OUT PC RGB OUT (PC) DC-IN HDMI/DVI IN H / P AUDIO IN OPTICAL (RGB/DVI) DIGITAL AUDIO OUT RS-232C IN (CONTROL & SERVICE) RGB IN (PC) USB IN COMPONENT IN Y PB PR L R VIDEO AUDIO AV ANTENNA/ CABLE IN DC-IN HDMI/DVI IN OPTICAL DIGITALAUDIO OUT AUDIO IN (RGB/DVI) H / P RS-232C IN (CONTROL & SERVICE) RGB IN (PC) USB IN COMPONENT IN Y PB PR L R VIDEO AUDIO AV ANTENNA/ CABLE IN yha nem használ opcionális külső hangszórót, a mellékelt audiokábellel csatlakoztassa a számítógépet a monitorhoz. ya termékhez megfelelő árnyékolt jel-/interfészkábelt használjon, például ferritmagos D-sub 15 tűs jelkábelt és DVI-HDMI kábelt. ya HDMI-PC mód használatakor a bemenet címkéjét állítsa PC módra. yha nem használ opcionális külső hangszórót, a mellékelt audiokábellel csatlakoztassa a számítógépet a monitorhoz. ya monitor hideg állapotban való bekapcsolásakor előfordulhat, hogy a képernyő vibrál. Ez a jelenség nem rendellenes. ypiros, zöld és kék pöttyök jelenhetnek meg a képernyőn. Ez a jelenség nem rendellenes. FIGYELEM ycsatlakoztassa a bemeneti jelkábelt, és szorítsa meg a csavarok az óra járásával megegyező irányban történő elforgatásával. FIGYELEM yne nyomogassa hosszasan a képernyőt az ujjaival, mert az a képernyő átmeneti torzulását eredményezi. yne jelenítsen meg hosszú ideig állóképet a képernyőn, mert az a kép beégését eredményezheti. Ha lehetséges, használjon képernyővédőt.

14 14 HASZNÁLAT SZÁMÍTÓGÉPES MONITORKÉNT A képernyő beállítása A képbeállítások testre szabása Képmód kiválasztása A képek optimális beállítás melletti megjelenítéséhez válasszon a következő előre beállított képmódok közül. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, és lépjen a KÉP menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat és lépjen a Képüzemmód menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat, és lépjen a megfelelő képüzemmódra, majd nyomja meg az OK gombot. Élénk Mód Általános Mozi Sport Játékgép Leírás A kontraszt, fényerő, színtelítettség és a képélesség javítása révén kiskereskedelmi környezethez állítja be a videoképet. A kép beállítása normál környezethez. A videokép optimalizálása, hogy filmszerű legyen, és a nézőnek olyan érzése legyen, mintha filmszínházban lenne. Az elsődleges színek, például a fehér, a fűzöld és az égszínkék fokozásával optimalizálja a magas fokú és dinamikus tevékenységeket ábrázoló videoképeket. A képernyő videoképének optimalizálása gyors játékokhoz, például számítógépes vagy más játékokhoz. Haladó1/2 A videokép részletes beállításainak elvégzése, nemcsak videoszakemberek, hanem minden néző számára. 5 Amikor végzett, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. A képek normál és speciális beállításainak testre szabása a legoptimálisabb képernyő-teljesítmény létrehozása érdekében. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, és lépjen a KÉP menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat és lépjen a Képüzemmód menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat, és lépjen a megfelelő képüzemmódra, majd nyomja meg az OK gombot. 5 Válassza ki és adja meg a következő beállításokat, majd nyomja meg az OK gombot. Opció Háttérvilágítás Kontraszt Fényerő Képélesség Színtelítettség Árnyalat Színhőmérséklet További beállítások Kép Visszaállítás Leírás A képernyő fényerejének beállítása az LCD-háttérfény szabályozásával. A fényerősség csökkentésével a képernyő sötétebb lesz, és az energiafogyasztás videojelvesztés nélkül csökken. A videojel-gradiens növelése vagy csökkentése. A Kontraszt funkcióval a kép fényes részének telítettségét szabályozhatja. Beállítja a kép alapjelszintjét. A Fényerő funkciójával a kép sötét részének telítettségét szabályozhatja. A kép világos és sötét területei között lévő határvonalak élességének beállítása. Minél alacsonyabb a beállított szint, annál lágyabb a kép. Az összes szín intenzitásának beállítása. A piros és zöld színek szintje közötti egyensúly beállítása. A Meleg beállítással a piros és egyéb meleg színek megjelenését javíthatja, a Hideg beállítással a képet kékebb árnyalatúvá teheti. Testre szabja a speciális beállításokat. A speciális beállítások részleteiről lásd: Lásd:50. A beállított értékek visszaállítása az alapértelmezett értékekre. 6 Amikor befejezte, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot.

15 HASZNÁLAT SZÁMÍTÓGÉPES MONITORKÉNT 15 A számítógép kijelzőopcióinak testre szabása A képüzemmódok beállításainak testre szabása a legjobb képminőség elérése érdekében. ya funkció a következő üzemmódban működik: RGB [PC] mód. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, és lépjen a KÉP menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat, és lépjen a Képernyő menüpontra, majd nyomja meg az OK gombot. 4 Válassza ki és adja meg a következő beállításokat, majd nyomja meg az OK gombot. Opció Felbontás Automatikus beállítás Helyzet/ Méret/Órajel fázis Visszaállítás Leírás A megfelelő felbontás kiválasztása. A képernyő helyzetének, méretének és órajel fázisának automatikus beállítása. A beállítás közben a megjelenített kép néhány másodpercig remeghet. A beállítások igazítása nem tiszta kép esetében, különös tekintettel arra, ha a karakterek az automatikus beállítást követően elhúznak. A beállított értékek visszaállítása az alapértelmezett értékekre. 5 Amikor végzett, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. A hang beállítása A hangüzemmmód kiválasztása A hang optimális beállítás melletti lejátszásához válasszon a következő előre beállított hangüzemmódok közül. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat és lépjen az AUDIO menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat és lépjen a Hangüzemmód menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat és lépjen a megfelelő hangüzemmódra, majd nyomja meg az OK gombot. Üzemmód Normál Zene Leírás Akkor válassza, ha normál minőségű hangot kíván hallani. Akkor válassza, ha zenét kíván hallgatni. Üzemmód Mozi Sport Leírás Akkor válassza, ha filmet kíván nézni. Akkor válassza, ha sporteseményeket kíván nézni. Játékgép Akkor válassza, ha játszani kíván. 5 Amikor végzett, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. A hangbeállítások testre szabása A hangüzemmódok beállításainak testre szabása a legjobb hangminőség elérése érdekében. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat és lépjen az AUDIO menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat és lépjen a Hangüzemmód menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat és lépjen a megfelelő hangüzemmódra, majd nyomja meg az OK gombot. 5 Válassza ki és adja meg a következő beállításokat, majd nyomja meg az OK gombot. Opció Surround X Magas Mély Visszaállítás Leírás A beállítással - a térhangzás maximalizálása révén -, optimálissá teheti a hangmélységet és -tisztaságot. A domináns hangok vezérlése a kimeneten. A magas hang opciót feljebb kapcsolva a kimeneti hang magasabb frekvenciatartományban fog megszólalni. A lágyabb hangok vezérlése a kimeneten. A mély hang opciót feljebb kapcsolva a kimeneti hang alacsonyabb frekvenciatartományban fog megszólalni. A hangüzemmód visszaállítása az alapértelmezett beállításokra. 6 Amikor befejezte, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. yrgb-pc/hdmi-pc módban nem módosíthatja a magas és mély hangok beállítását.

16 16 TV-NÉZÉS TV-NÉZÉS Antenna és kábel csatlakoztatása A tévénézéshez csatlakoztasson antennát, kábelt vagy vevőegységet a következőknek megfelelően. Az ábrákon bemutatott egységek eltérhetnek a tényleges tartozékoktól; az RF-kábel opcionális tartozék. Antenna és normál kábel csatlakoztatása Csatlakoztatás vevőegységgel A monitor vevőegységhez és a vevőegység fali antennacsatlakozó-aljzatba való csatlakoztatásához használjon 2 RF-kábelt (75 Ohm). A monitor fali antennacsatlakozó-aljzatba való csatlakoztatásához használjon RF-kábelt (75 Ohm). Fali antenna Aljzat Kültéri antenna FIGYELEM y2-nél több TV használatához használjon jelelosztót. ynem megfelelő képminőség esetében alkalmazzon jelerősítőt a minőség javítása érdekében. yha a képminőség csatlakoztatott antenna esetén nem megfelelő, irányítsa az antennát a megfelelő irányba. yaz antenna és kábel csatlakoztatásának további részleteiről a weboldalon tájékozódhat. yügyeljen arra, hogy ne hajlítsa el az RFkábel rézkábelét. Rézkábel yhozza létre az eszközök közötti csatlakozásokat, majd azt követően illessze a tápkábelt a fali csatlakozóaljzatba; így megóvhatja a monitort az esetleges károsodástól.

17 TV-NÉZÉS 17 A TV első bekapcsolása Amikor első alkalommal bekapcsolja a monitort, megjelenik a Kezdeti beállítás képernyő. Válaszszon ki egy nyelvet, és végezze el az alapbeállítások testre szabását. 1 Csatlakoztassa a tápkábelt a fali aljzatba. 2 Nyomja meg a monitoron levő gombot, és kapcsolja be a készüléket. A Bekapcsolás jelző világít. 4 Kövesse a képernyőn megjelenő utasításokat, és állítsa be a monitort a saját igényeinek megfelelően. Nyelv Módbeállítás Ország Auto. hangolás A kijelző nyelvének kiválasztása. Otthoni környezethez válassza az Otthoni használat módot. A megjelenítési ország kiválasztása. Az elérhető csatornák automatikus megkeresése és elmentése. A monitor energiatakarékos üzemmódjában a bekapcsolás jelző villog. ya képek otthoni környezetben való legjobb minőségben történő megjelenítéséhez válassza az Otthoni használat módot. ya bolti bemutató mód a kiskereskedelmi egységekben való használatra szolgál. ya Bolti bemutató mód kiválasztásakor az előzőekben testre szabott beállítások a Bolti bemutató mód alapértelmezett beállításaira váltanak 2 percen belül. 3 A TV első bekapcsolásakor megjelenik a Kezdeti beállítás menü. yátkapcsolhatja a monitort számítógép módról TV-módra; ehhez nyomja meg a TV/PC gombot. ya Kezdeti beállítás menüt az OPCIÓ főmenüből is elérheti. yha a beállítás menü megjelenését követő 40 másodpercen belül nem végez műveletet a monitorral, a menü eltűnik. 5 Az alapbeállítások elvégzése után nyomja meg az OK gombot. Ha nem végezte el a kezdeti beállítást, az mindig megjelenik, valahányszor a monitort bekapcsolja. 6 A monitor kikapcsolásához nyomja meg a monitoron levő gombot. Kikapcsol a bekapcsolás jelző. FIGYELEM Ha a monitort huzamosabb ideig nem használja, húzza ki a tápkábelt a fali aljzatból.

18 18 TV-NÉZÉS Tévénézés Csatornakezelés 1 A monitor bekapcsolásához nyomja meg a távirányítón levő gombot vagy a monitoron levő gombot. 2 Nyomja meg az INPUT (BEMENET) gombot, és válassza ki az Antenna elemet. 3 A monitor tévénézés közbeni szabályozásához használja a következő gombokat és menüket. Gomb / menü P( ) vagy PR (, ) Számok (+, -) vagy VOL (, ) NÉMÍT KÉP AUDIO RATIO (KÉPARÁNY) Leírás Tallózás a mentett programok között. Program kiválasztása számok megadásával. A hangerő beállítása Az összes hang némítása. Az előre beállított képüzemmódok egyikének kiválasztása (Lásd:48) Az előre beállított hangüzemmódok egyikének kiválasztása. (Lásd:52) Kép átméretezése (Lásd:28) 4 A monitor kikapcsolásához nyomja meg a távirányítón levő gombot vagy a monitoron levő gombot. A csatornák automatikus beállítása Finnország, Svédország, Dánia és Norvégia ki vételével A funkció segítségével automatikusan megkeresheti és tárolhatja az összes rendelkezésre álló csatornát. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, lépjen a BEÁLLÍTÁS menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat, lépjen az Auto. hangolás menüre, majd nyomja meg az OK gombot. 4 Nyomja meg az Indítás gombot az automatikus hangolás elindításához. A TV automatikusan megkeresi és tárolja az elérhető csatornákat. 5 Amikor végzett, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. ya számgombok segítségével adjon meg egy négyjegyű jelszót, ha a Rendszer zárolása be van kapcsolva. yautomatikus számozás: a műsorszolgáltató által meghatározott csatornaszámozás használata a hangoláshoz során. yha az Ország menüben Olaszországot választja ki, és az automatikus hangolás után megjelenik az ütköző csatornákra figyelmeztető előugró üzenet, akkor az ütköző csatornákhoz válasszon eltérő csatornaszámot az adott műsorszolgálattó kiválasztásával.

19 TV-NÉZÉS 19 Csak Finnország, Svédország, Dánia és Nor végia esetében A DVB-C auto. hangolás a DVB-kábelt támogató országok felhasználói számára készült menü. yaz Antenna menü kiválasztása esetén. 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, lépjen a BEÁLLÍTÁS menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat, lépjen az Auto. hangolás menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat, lépjen az Antenna menüre, majd nyomja meg az OK gombot. 5 Válassza az Indítás gombot az automatikus hangolás elindításához. A TV automatikusan megkeresi és tárolja az elérhető csatornákat. 6 Amikor befejezte, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. ya számgombok segítségével adjon meg egy négyjegyű jelszót, ha a Rendszer zárolása be van kapcsolva. yautomatikus számozás: a műsorszolgáltató által meghatározott csatornaszámozás használata a hangoláshoz során. ya Kábel menü kiválasztása 1 Nyomja meg a MENU (MENÜ) gombot a főmenük megnyitásához. 2 Nyomja meg a navigációs gombokat, lépjen a BEÁLLÍTÁS menüre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat, lépjen az Auto. hangolás menüre, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat, lépjen a Kábel menüre, majd nyomja meg az OK gombot. 6 Nyomja meg a navigációs gombokat, lépjen az Alapértelmezett, Teljes vagy Egyéni menüre, majd nyomja meg az OK gombot. 7 Nyomja meg a navigációs gombokat a görgetéshez, majd végezze el a megfelelő beállításokat (kivéve a Teljes módot), majd nyomja meg az OK gombot. 8 Nyomja meg a navigációs gombokat, lépjen a Bezárás elemre, majd nyomja meg az OK gombot. 9 Válassza ki az Indítás lehetőséget az automatikus hangolás elindításához. A TV automatikusan megkeresi és tárolja az elérhető csatornákat. 10 Amikor befejezte, nyomja meg az EXIT (KILÉPÉS) gombot. Ha vissza kíván lépni az előző menübe, nyomja meg a BACK (VISSZA) gombot. ya számgombok segítségével adjon meg egy négyjegyű jelszót, ha a Rendszer zárolása be van kapcsolva. yautomatikus számozás: a műsorszolgáltató által meghatározott csatornaszámozás használata a hangoláshoz során. y A Kábel lehetőség kiválasztásakor a Kábelszolgáltató cég kiválasztási képernyője országonként eltérhet, vagy előfordulhat, hogy egyáltalán nem jelenik meg, az adott ország kábelhálózati ellátottsága függvényében A Szolgáltatók közötti választási lehetőség csak akkor jelenik meg, ha először használja a következő 3 opciót: a Kezdeti beállítás menü megnyitása, váltás Antennáról Kábelre vagy az Ország beállítása. Ha az előző három eseten túlmenően is választani kíván a Szolgáltatáskezelők közül, akkor ezt a BEÁLLÍTÁS Digitális kábeltelevízió beállítása Szolgáltatáskezelő menüpont kiválasztásával teheti meg. 5 Nyomja meg a navigációs gombokat, lépjen a Comhem vagy Más szolgáltatók menüre, majd nyomja meg az OK gombot.

20 20 TV-NÉZÉS yszolgáltatói tanúsítvány: Svédország (Comhem), Dánia (YouSee, Stofa). Ha a kívánt szolgáltató nem szerepel a listában, válassza a További szolgáltatók lehetőséget. A További szolgáltatók kiválasztása esetén, illetve ha a kiválasztott ország csak az További szolgáltatók lehetőséget támogatja, hosszabb ideig tart a csatornák megkeresése, illetve előfordulhat, hogy a rendszer nem talál meg bizonyos csatornákat. Ha bizonyos csatornák nem jelennek meg, kövesse az alábbi lépéseket. 1. BEÁLLÍTÁS Auto. hangolás Kábel 2. Adja meg a frekvenciát, jelátviteli sebességet, modulációt és hálózati azonosítót (az adatokat kérje a szolgáltatótól). ya következő értékek szükségesek az elérhető csatornák gyors és hibátlan keresésének érdekében. A leggyakrabban használt értékek alapértelmezettként vannak megadva. A megfelelő beállításokkal kapcsolatban forduljon a kábelszolgáltatóhoz. Ha kábeles DVB üzemmódban elindítja az automatikus hangolást, a Teljes lehetőség választása esetén a készülék az összes elérhető frekvencián keresi a fogható csatornákat. Ha az Alapértelmezett beállítással nem indul el a csatornakeresés, akkor a Teljes beállítással végezze el a keresést. Ha azonban a csatornakeresést a Teljes beállítással végzi, akkor az Automatikus hangolás hosszú ideig tarthat.»» Frekvencia: adja meg a felhasználó által meghatározott frekvenciatartományt.»» Jelátviteli sebesség: adja meg a felhasználó által meghatározott jelsebességet (jelsebesség: az a sebesség, melynek használatával az eszköz, például modem jeleket küld a csatornának).»» Moduláció: adja meg a felhasználó által meghatározott modulációt. (Moduláció: az audiovagy videojelek feltöltése a vivőfrekvenciára).»» Hálózati azonosító: Minden felhasználóhoz egyedi azonosító van hozzárendelve. Ha az ország beállításánál a - - lehetőséget választja (Kivéve Finnország, Svédország, Dá nia és Norvégia esetében) Ha nem Finnországban, Svédországban, Dániában vagy Norvégiában szeretne DVB-C műsort nézni, válassza a '- -' lehetőséget az Ország lehetőségnél az OPCIÓ menüben. Az Auto. hangolásnál választhat az Egyéni mód vagy a Teljes módot közül. Előfordulhat, hogy Egyéni módban való hangoláshoz meg kell változtatni a megfelelő otthoni frekvenciainformációt. A megfelelő információ az illetékes Kábelszolgáltató hatásköre. A Teljes módban való hangolás során előfordulhat, hogy egyes csatornák bizonyos Kábelszolgáltatók esetén korlátozva vannak, és előfordulhat, hogy a hangolás hosszú időt vesz igénybe. yelőfordulhat, hogy a kábelszolgáltató díjat számít fel a szolgáltatásért, vagy előírja az üzletkötés részleteit és feltételeit. yegyes kábelszolgáltatóknál előfordulhat, hogy a DVB-C kábel nem működik megfelelően. ya kompatibilitás a DVB-C digitális kábeladásokkal nem garantálható.
