1 Beléptető terminálok Beléptető, munkaidő-nyilvántartó eszközök, olvasók

2 Beléptető, munkaidőnyilvántartó Workstar9 beléptető és munkaidő-nyilvántartó terminál Beléptető és munkaidő-nyilvántartó terminál két beépített RFID PROXIMITY (közelítő) kártyás olvasóval, hosszú élettartamú billentyűzettel, alfanumerikus LCD kijelzővel, valamint hangjelzővel rendelkezik. Hálózatba köthető, lekérdezhető és minden funkciója programozható. Szöveges üzenetei, hangjelzésének dallama, működési sorrendje és időzítései programmal átírhatók. Az azonosító kártyához PIN kód is rendelhető, a távollét okai, távozási jogcímek billentyűvel rögzíthetők. A mozgási eseményeket nem felejtő memóriájában tárolja és az eseménynaplót a feldolgozó számítógép (PC) tetszőleges gyakorisággal lekérdezheti. A terminálnál az azonosítás RFID proximity közelítő-kártyás megoldással működik, a be- és ki irány megadására a terminál két sarkában külön-külön olvasó szolgál. Kilépésnél a jogcím (ebéd, szabadság, hivatalos kilépés, stb.) megadható. A terminál ajtózár-vezérlésre képes, de jelen ajánlat szerint ajtót nem vezérel, a dolgozók által jól hozzáférhető, központi helyen szereljük fel. (Ajtózár-vezérléshez mágneszár szükséges és az ajtó túloldalára, a be irány rögzítésére egy segéd kártyaolvasó, mely eszközök opcióban elérhetőek.) Az adatok feldolgozása, lekérdezése, exportálása, a jelenléti ívek nyomtatása a WorkTime for Windows szoftverrel történik, mely magyar nyelvű, könnyen kezelhető felülettel rendelkezik. Amennyiben mozgásminősítés nem szükséges, a Workstar 9 terminál helyett alkalmazható 1 db Workstar 80 és hozzá 1 db Proxer5 segédolvasó a blokkolások rögzítésére. (opció) Műszaki jellemzők 2x16 alfanumerikus, nagyméretű LCD kijelző háttérvilágítással 10 számbillentyű 2 funkcióbillentyű 8 mozgásminősítő billentyű 2db beépített RFID Proximity olvasó Olvasható azonosító kulcsok Proximity kártya CR80 vagy CR60 ISO Kulcstartó transzponder Karkötő transzponder Beültetett transzponder Választható interfész RS232 ( Baud) RS485/RS422 (max. 128 terminál felfűzhető) alapesetben USB port Ethernet IEE802 WiFi (863 Mhz) 26 PROCONTROL

3 Workstar9 beléptető és munkaidő-nyilvántartó terminál Opciók - Video képrögzítés PC-re minden áthaladó személyről - Dátum-, idő-, hangrögzítés video képre - Normál be- és kilépésnél csak a kártyát kell felmutatni, nem kell gombot megnyomni. - Mozgásirány rögzítés billentyűvel, szenzorral, két olvasóval - PIN kódos igazolás - Névkiírás - Mozgási ok rögzítése - Munkaszám rögzítése - Munkaidő mérleg kiírás (balansz) - Jogosultságvizsgálat - Ajtó kezelés - Eseményrögzítés, hálózat, akku, memória állapot - Szövegkiírás - Dallamüzenet, hangjelzés - Hangos-, néma-riasztás - Szabotázsvédelem - Távkarbantartás - Internet kommunikáció - Véletlenszerű motozási riasztás Beléptető, munkaidőnyilvántartó A WORKSTAR 9 terminál munkaidő-nyilvántartó funkciók nélküli változata Workstar 80 típusnévvel készül. 27

4 Beléptető, munkaidőnyilvántartó Workstar64 beléptető terminál és blokkolóóra Minden igényt kiszolgáló, országszerte megelégedéssel használt, megbízható, professzionális munkaidő-nyilvántartó rendszer. A kártyaolvasó terminált a dolgozók által jól hozzáférhető, központi helyen szereljük fel, ahol érkezésnél és távozásnál is blokkolnak. A terminálnak 5-10cm távolságra fel kell tartani a dolgozónak kiadott személyre szóló kártyát. Az azonosítás RFID proximity közelítő-kártyás megoldással működik, a be- és ki irány gombnyomással meghatározható, kilépésnél a jogcím (ebéd, szabadság, hivatalos kilépés, stb.) megadható. A terminál ajtózár-vezérlésre is képes. Mágneszárral összekapcsolva kártyás ajtónyitó, beléptető funkciót is ellát, csak a jogosult személy léphet be az védett területre. A rendszer rögzíti, ki, mikor érkezett és távozott, a szoftver kalkulálja a megadott paraméterek szerint a benntöltött időt, munkaidőt. Az adatok feldolgozása, lekérdezése, exportálása, a jelenléti ívek nyomtatása az opcionális WorkTime for Windows szoftverrel történhet, mely magyar nyelvű, könnyen kezelhető felülettel rendelkezik. Lehetőség van jelszó védett felületen a mozgásadatok szerkesztésére is. A kinyomtatott, dolgozó által aláírt jelenléti ívet a munkaügyi felügyelet elfogadja. Beléptető és munkaidő-nyilvántartó terminál egy vagy két beépített PROXIMITY (közelítő) kártyás olvasóval, hosszú élettartamú billentyűzettel, alfanumerikus LCD kijelzővel, valamint hangjelzővel rendelkezik. Hálózatba köthető, lekérdezhető és minden funkciója programozható. Szöveges üzenetei, hangjelzésének dallama, működési sorrendje és időzítései programmal átírhatók. Az azonosító kártyához PIN kód is rendelhető, a távollét okai, távozási jogcímek billentyűvel rögzíthetők. A mozgási eseményeket nem felejtő memóriájában tárolja és az esemény naplót a feldolgozó számítógép (PC) tetszőleges gyakorisággal lekérdezheti. Műszaki jellemzők 2x16 alfanumerikus, nagyméretű LCD kijelző háttérvilágítással 10 számbillentyű 2 funkcióbillentyű 7+1 mozgásminősítő billentyű beépített RFID Proximity olvasó Olvasható azonosító kulcsok Proximity kártya CR80 vagy CR60 ISO Kulcstartó transzponder Karkötő transzponder Beültetett transzponder Választható interfész RS232 ( Baud) RS485/RS422 (max. 128 terminál felfűzhető) alapesetben USB port Ethernet IEE802 WiFi (863 Mhz) Szoftverrel és kártyákkal együtt komplett, kulcsrakész munkaidő-nyilvántartó rendszert alkot. 28 PROCONTROL

5 Workstar64 beléptető terminál és blokkolóóra Opciók Szünetmentes beépített tápegység (opció) Véletlenszerű motozási riasztás PIN kódos igazolás Névkiírás Mozgási ok rögzítése Munkaszám rögzítése Munkaidő mérleg kiírás (balansz) Jogosultságvizsgálat Eseményrögzítés, hálózat, akku, memória állapot Szabotázsvédelem Távkarbantartás Internet kommunikáció Kültéri tokozás Opcionálisan csatlakoztatható külső perifériák: Mágneses ajtózár, forgókereszt Zsilip, sorompó, forgókapu Nyitás érzékelő, mozgásérzékelő Riasztó fény/hangjelző Kamera: Video képrögzítés PC-re minden áthaladó személyről Beléptető, munkaidőnyilvántartó 29

6 Beléptető, munkaidőnyilvántartó Workstar80 beléptető és munkaidő-nyilvántartó terminál Beléptető és munkaidő-nyilvántartó terminál egy beépített RFID PROXIMITY (közelítő) kártyás olvasóval, valamint hangjelzővel rendelkezik. Hálózatba köthető, lekérdezhető és minden funkciója programozható. A Workstar 80 a mozgási eseményeket nem felejtő memóriájában tárolja ( mozgásadat) és az esemény naplót a feldolgozó számítógép (PC) tetszőleges gyakorisággal lekérdezheti. Csak a jogosult kártyával rendelkező nyithatja az ajtót. Az azonosítás RFID proximity közelítő-kártyával működik, a Workstar 80 olvasóhoz tartja fel a kártyáját a dolgozó, az ajtózár nyit, a rendszer rögzíti a belépési adatokat. Kilépésnél az ajtó kilinccsel nyitható, vagy opcionálisan kártyás segédolvasóval. Az ajtóba építendő mágneszár, hidraulikus ajtóbehúzók és egyéb kiegészítők opcióban elérhetőek. A jogosult kártyák felvétele, letiltása, mozgásadat lista lekérdezése, exportálása, nyomtatása az opcionális Worktime vagy Entrynet szoftverrel történhet, mely magyar nyelvű, könnyen kezelhető felülettel rendelkezik. Tulajdonságok: Kártyás ajtónyitó ellenőrzött beléptetésre, akár munkaidő-nyilvántartásra Csak a jogosult kártyával rendelkező nyithatja az ajtót. Kártyaolvasóval bővíthető a másik irány ellenőrzésére is, lásd WT80PR5KIT A kártyák elvesztése esetén az online készüléknél a kártya azonnal letitható a szoftverből Szerverszobák, raktárak védelmére Opcionálisan IP hálózaton lekérdezhető rendszer Beépített RFID Proximity olvasó Olvasható azonosító kulcsok: RFID Proximity 125kHz proximity kártya, kulcstartó, EM vagy (H1 típusjelzés) Hitag kódolás Bővíthető kártyákkal, olvasókkal is Lekérdezhető, listázható, jelszó cserélhető Belső memória: 512kB FLASH 1MByte RAM nem felejtő memória Interfész: RS485/RS422, opcionálisan RS232, USB port, Ethernet IEE802 Műszaki jellemzők beépített RFID Proximity olvasó hangjelzővel szünetmentes beépített tápegység (opció) lekérdezhető, listázható, jelszó cserélhető Olvasható azonosító kulcsok Proximity kártya Kulcstartó transponder Karkötő transponder Beültetett transponder Választható interfész RS232 ( Baud) RS485/RS422 (max. 128 terminál felfűzhető) alapesetben USB port Ethernet IEE802 WiFi (863 Mhz) 30 PROCONTROL

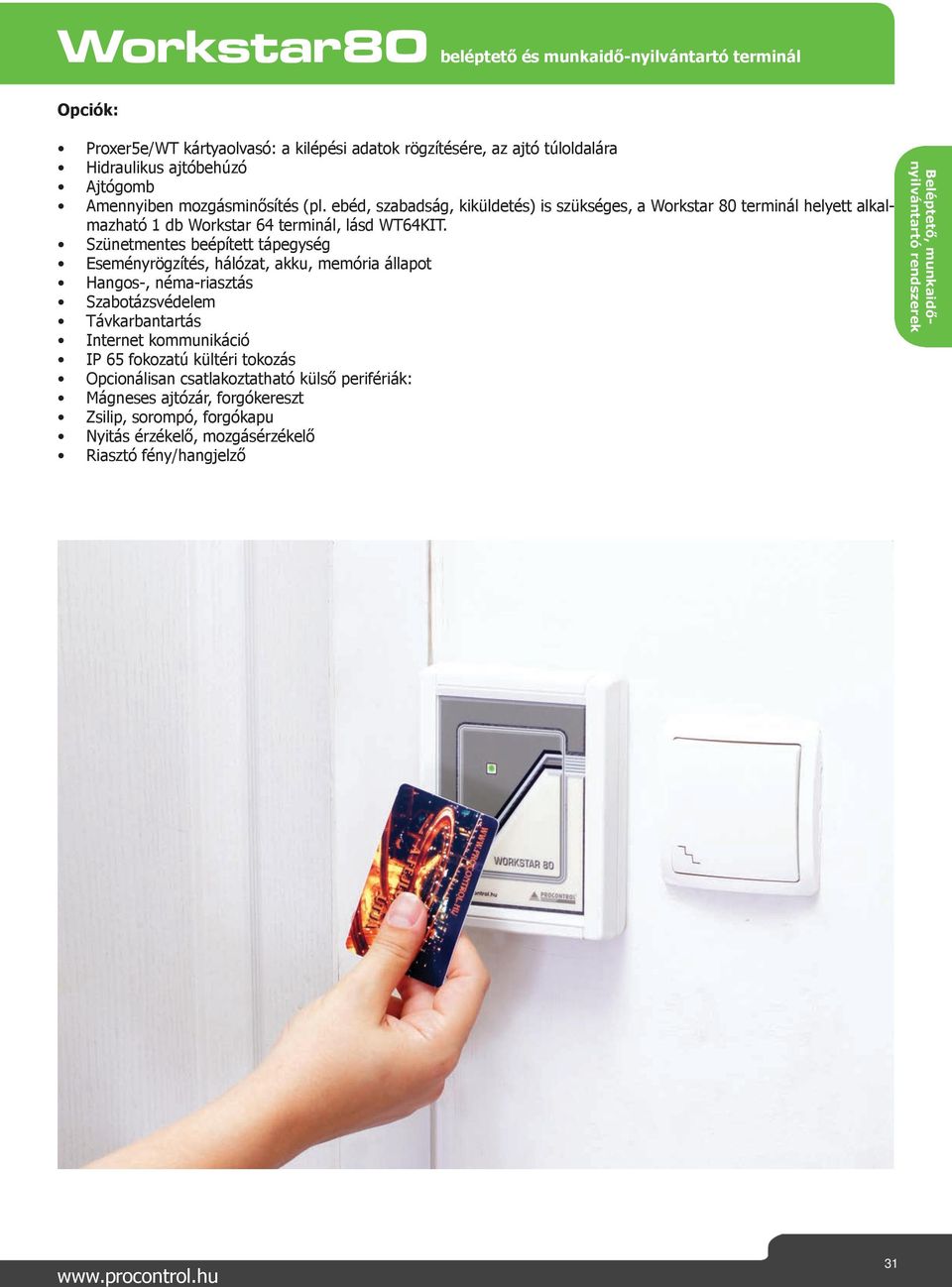

7 Workstar80 beléptető és munkaidő-nyilvántartó terminál Opciók: Proxer5e/WT kártyaolvasó: a kilépési adatok rögzítésére, az ajtó túloldalára Hidraulikus ajtóbehúzó Ajtógomb Amennyiben mozgásminősítés (pl. ebéd, szabadság, kiküldetés) is szükséges, a Workstar 80 terminál helyett alkalmazható 1 db Workstar 64 terminál, lásd WT64KIT. Szünetmentes beépített tápegység Eseményrögzítés, hálózat, akku, memória állapot Hangos-, néma-riasztás Szabotázsvédelem Távkarbantartás Internet kommunikáció IP 65 fokozatú kültéri tokozás Opcionálisan csatlakoztatható külső perifériák: Mágneses ajtózár, forgókereszt Zsilip, sorompó, forgókapu Nyitás érzékelő, mozgásérzékelő Riasztó fény/hangjelző Beléptető, munkaidőnyilvántartó 31

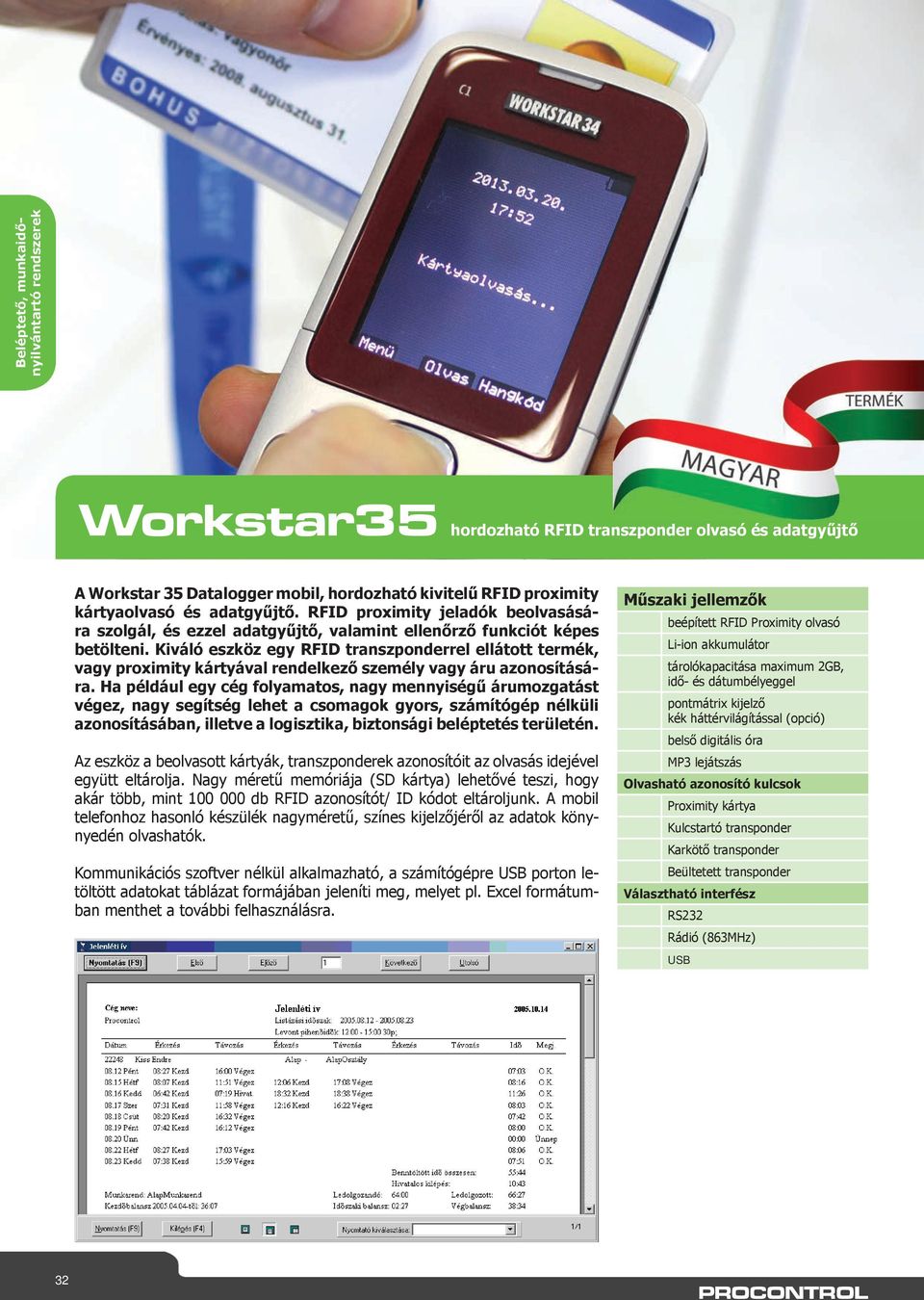

8 Beléptető, munkaidőnyilvántartó Workstar35 hordozható RFID transzponder olvasó és adatgyűjtő A Workstar 35 Datalogger mobil, hordozható kivitelű RFID proximity kártyaolvasó és adatgyűjtő. RFID proximity jeladók beolvasására szolgál, és ezzel adatgyűjtő, valamint ellenőrző funkciót képes betölteni. Kiváló eszköz egy RFID transzponderrel ellátott termék, vagy proximity kártyával rendelkező személy vagy áru azonosítására. Ha például egy cég folyamatos, nagy mennyiségű árumozgatást végez, nagy segítség lehet a csomagok gyors, számítógép nélküli azonosításában, illetve a logisztika, biztonsági beléptetés területén. Az eszköz a beolvasott kártyák, transzponderek azonosítóit az olvasás idejével együtt eltárolja. Nagy méretű memóriája (SD kártya) lehetővé teszi, hogy akár több, mint db RFID azonosítót/ ID kódot eltároljunk. A mobil telefonhoz hasonló készülék nagyméretű, színes kijelzőjéről az adatok könynyedén olvashatók. Kommunikációs szoftver nélkül alkalmazható, a számítógépre USB porton letöltött adatokat táblázat formájában jeleníti meg, melyet pl. Excel formátumban menthet a további felhasználásra. Műszaki jellemzők beépített RFID Proximity olvasó Li-ion akkumulátor tárolókapacitása maximum 2GB, idő- és dátumbélyeggel pontmátrix kijelző kék háttérvilágítással (opció) belső digitális óra MP3 lejátszás Olvasható azonosító kulcsok Proximity kártya Kulcstartó transponder Karkötő transponder Beültetett transponder Választható interfész RS232 Rádió (863MHz) USB 32 PROCONTROL

9 Workstar35 hordozható RFID transzponder olvasó és adatgyűjtő Alkalmazási területek 1. Adatgyűjtő Az eszköz a beolvasott kártyák, transzponderek azonosítóit az olvasás idejével együtt eltárolja az SD kártyán, lehetővé téve az adatok későbbi lementését. 2. Őrjárat ellenőrző A fixen az útvonal egyes pontjainál rögzített jeladókat az őrszolgálat az őrjárat során sorban beolvassa. A beolvasás időpontjai bizonyítják az őrszolgálat gondos munkáját. 3. Mobil munkaidő-nyilvántartó terminál A munkavezető bármelyik munkaterületre magával viheti a terméket, így munkakezdéskor és a munka befejezésekor az alkalmazottak azonosító kártyáját beolvassa, így a munkával töltött személyek és munkaidejük könnyen listázható. 4. Mobil kártyaolvasó A termék okostelefonhoz kapcsolható bluetooth vagy wifi interfészen keresztül. Android vagy egyéb rendszerű programban egyedi alkalmazással is vezérelhető a kártyaolvasó. 5. Konferenciabeléptető A termékre feltöltésre kerül a jogosult résztvevők listája. A résztvevők érkezéskor és távozáskor csekkolnak, amit a készülék rögzít. Az on-line részletes listán látható a vendégszám, és a bent töltött idő. Igazolható a részvétel. Beléptető, munkaidőnyilvántartó 33

10 Beléptető, munkaidőnyilvántartó Proxer6 RFID proximity kártyaolvasó A Proxer6 egy proximity kártyaolvasó, ami RFID kártyák és transzponderek (változatos alakú, például karkötő vagy kulcstartó alakú jeladók) olvasására szolgál. A Proxer6 biztonságos és egyszerű azonosítást tesz lehetővé pl. a beléptető kártyák, bérletek azonosításában, engedélyező vagy pontgyűjtő nél. A rádiófrekvenciás-közelítéses elven működő olvasás a jeladóknak hosszú élettartamot biztosít, mivel fizikai kontaktus nélküli kommunikációt tesz lehetővé. A Proxer6 széleskörűen alkalmazható RFID olvasó eszköz, számos jeladó típust és kommunikációs protokollt ismer. Főbb tulajdonságok: RFID proximity kártyaolvasó Vezetékes illetve hordozható kivitelben is elérhető Változtatható USB soros port / billentyűzet ( / hordozható tároló) emuláció Bluetooth EDR kompatibilis hordozható változat 125/134 khz és/vagy 13,56 Mhz RFID jeladókhoz Gyufásdoboznyi, kompakt méret, designos külső Felhasználó által személyre szabható, paraméterezhető tulajdonságok Széleskörű integrálhatóság Önálló működésre, azonosításra alkalmas változat is elérhető LED-es többszínű fény-, és változatos hangjelzések A Proxer6 különböző típusokban érhető el, annak fényében, hogy alacsony, vagy magas feszültségű RFID jeladót használunk-e. A termék kódjában szereplő HF a magas frekvenciát (13,56 MHz), míg az LF az alacsony frekvenciát (125/134 khz) jelöli. Az FF jelzésű termék mind magas, mind alacsony frekvenciás jeladókat is képes venni. A termék különböző interfészekre képes csatlakozni, mely csatlakozási módot szintén jelöli a termék kódja: U - micro USB csatlakozó, SA - micro USB és Serial Audio csatlakozó, BT - micro USB, Bluetooth csatlakozó, RF - micro USB, rádiós csatlakozó, ST - standalone micro USB, belső memória. A részletes típustáblázatot lásd a termék adatlapjában. 34 PROCONTROL

11 Proxer6 RFID proximity kártyaolvasó A Proxer6 az alábbi jeladó típusokkal való kommunikációra van felkészítve: LF, vagyis alacsony frekvencián (125/134kHz) gerjesztett típusok: emarine EM4100,4102,4200), ProxCard II, Indala, Indala Kantech, ISO18000, ISO 11784/85 HDX, ISO11784/85 FDX(-B), TI RFID (Tiris), Casi Rusco, HITAG 1/S, HITAG 2 HF, vagyis magas frekvencián (13.56MHz) gerjesztett típusok: (ISO-14443A típusú jeladók:) Mifare Classic (1k/4k), Mifare Ultralight, Mifare DESFire, Mifare Plus, Mifare ProX, Mifare SmartMX Beléptető, munkaidőnyilvántartó Alkalmazási példák: Programvédelmi rendszer: csak a jogosult felhasználó férhet a programokhoz / jelszó kiváltására Gépvédelmi rendszer: csak a jogosult felhasználó férhet a géphez Hálózatvédelmi rendszer: csak a jogosult felhasználó férhet a hálózathoz Szolgáltatásvédelmi rendszer: csak a jogosult felhasználó férhet a szolgáltatáshoz Személyi beléptető rendszer Munkaidő-nyilvántartó rendszer Wellness - fitness fürdő beléptető rendszernél bérletazonosításra és készpénz nélküli fizetés megvalósítására Egyéb eszközhasználat-engedélyező, hozzáférés engedélyező OEM Őrjárat-ellenőrző rendszer Állat-, és állatállomány azonosító rendszer 35

12 Beléptető, munkaidőnyilvántartó Workstar 2040 Beléptető és munkaidő-nyilvántartó Intelligens beléptető és munkaidő-nyilvántartó terminál beépített RFID proximity (közelítő) kártyás olvasóval. Opcionálisan az ajtó túloldalára Workstar2020 kisegítő olvasóval kiegészíthető. A mozgáseseményeket tárolja és továbbítja a feldolgozó számítógépnek. A beállított jogosultságok alapján igény szerint nyitja az opcionális ajtózárat. A terminál vezetékes Ethernet hálózatra kapcsolható külső DC tápfeszültséggel, vagy PoE interfésszel, de akár kábelezés nélkül is! Exkluzív kivitel! Műemlékvédelmi épületek, szállodák vagy nehezen kábelezhető helyszíneken tökéletes választás a Workstar2040-BAT típusa. A terminálnak sem külső tápfeszültségre, sem vezetékre nincs szüksége, hosszú élettartamú beépített Li- Ion elemmel, LED kijelzővel, hangjelzővel, wireless adatkommunikációval rendelkezik. A felhasznált forradalmian új PicoPower technológia teszi lehetővé a teljesen vezeték nélküli, hosszú élettartalmú elemes kivitelt. Ez a tulajdonsága egy sor korábban nehézségeket okozó kérdést, mint pl. érintésvédelem áramütésveszély, kábelezés stb. megold. A BAT-GPRS típus beépített GSM- GPRS vezeték nélküli adatmodem segítségével távolról, (globális hatósugárral) bárhonnan lekérdezhető és programozható. Várható elem élettartam hónap a felhasználástól függően. A terminál a rögzített mozgási eseményeket nem felejtő memóriájában tárolja és az esemény naplót a feldolgozó számítógép (PC) a közszolgálati GSM hálózaton keresztül lekérdezheti. Tulajdonságok: Munkaidő-nyilvántartó és/vagy beléptető terminál Exkluzív, akár műemlékvédelmi környezet Beépített RFID Proximity olvasó Olvasási távolság: kb. 6-10cm Mechanikai méret: 189 x 134 x 40 mm PROCONTROL

13 Workstar 2040 Beléptető és munkaidő-nyilvántartó Műszaki adatok: Belső memória: 512kB FLASH nem felejtő memória, 64 KByte RAM memória Három színű visszajelző LED Választható interfészek: RS485/RS422 (max. 128 terminál felfűzhető) Ethernet IEE802 GSM-GPRS adatmodem ZigBee 2,4GHz Beltéri és opcionálisan IP 65 fokozatú kültéri tokozás Olvasható azonosító kulcsok: 125kHz EM RFID Proximity kártya / transzponder Eseményrögzítés, hálózat, akku, memória Szabotázsvédelem Ajtónyitás érzékelő Impulzuszáras ajtózárkezelés Formatervezett, exkluzív kivitelű tokozás Környezeti hőmérséklet: C0 Relatív páratartalom: max. 80% Hangos-, néma-riasztás Opcionálisan csatlakoztatható külső perifériák: Mágneses ajtózár, forgókereszt Zsilip, sorompó, forgókapu Nyitás érzékelő, mozgásérzékelő Riasztó fény/hangjelző Infrasorompó Beléptető, munkaidőnyilvántartó Opciók: Az ajtó túloldalára Workstar2020 kisegítő olvasóval kiegészíthető. GSM-GPRS modem beépíthető Távkarbantartás Internet kommunikáció IP 65 fokozatú kültéri tokozás Földön álló alumínium-ötvözet tartóoszlopba építhető Intelligens ERM jogosultságvizsgálat Dallamüzenet, hangjelzés

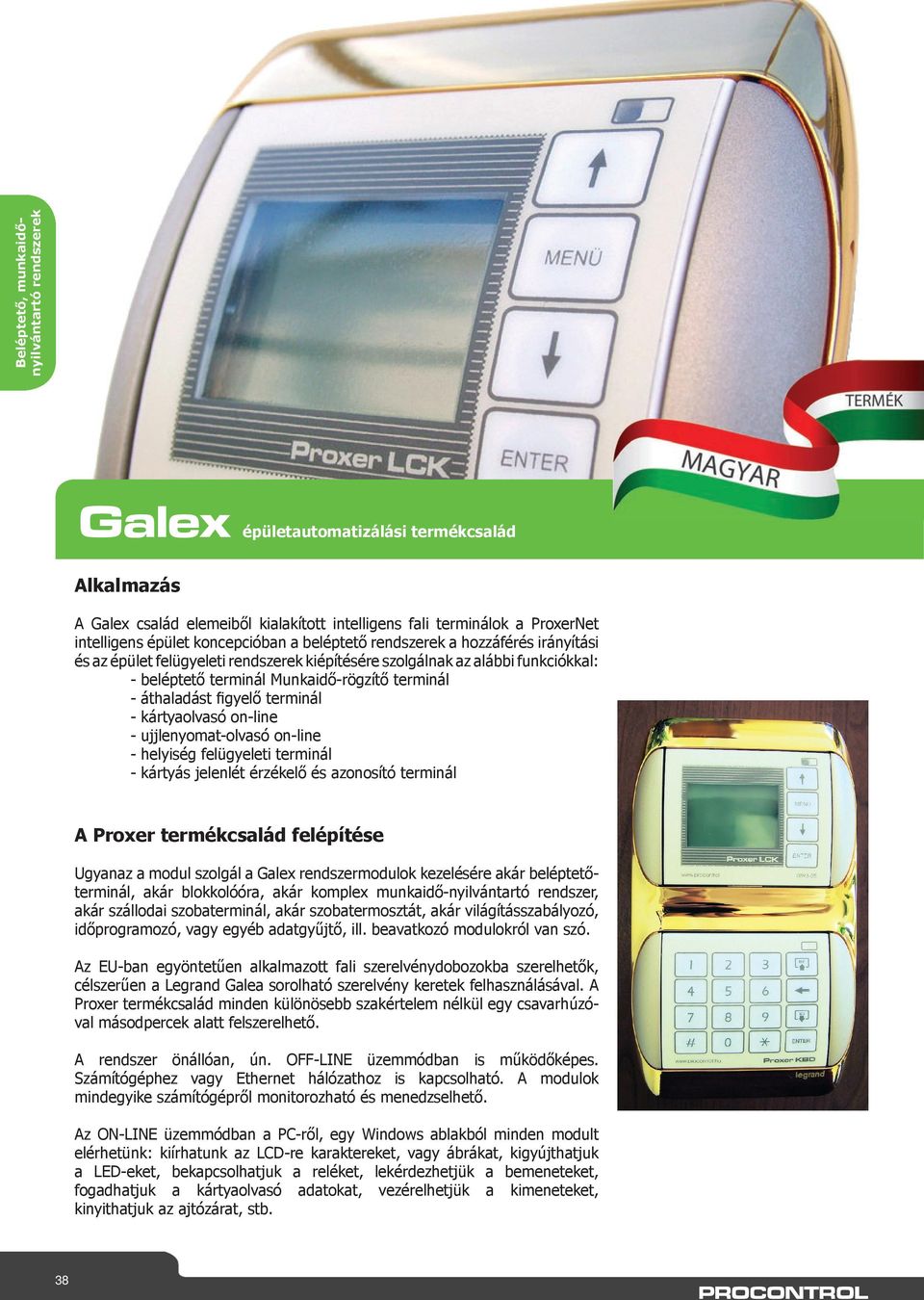

14 Beléptető, munkaidőnyilvántartó Galex épületautomatizálási termékcsalád Alkalmazás A Galex család elemeiből kialakított intelligens fali terminálok a ProxerNet intelligens épület koncepcióban a beléptető a hozzáférés irányítási és az épület felügyeleti kiépítésére szolgálnak az alábbi funkciókkal: - beléptető terminál Munkaidő-rögzítő terminál - áthaladást figyelő terminál - kártyaolvasó on-line - ujjlenyomat-olvasó on-line - helyiség felügyeleti terminál - kártyás jelenlét érzékelő és azonosító terminál A Proxer termékcsalád felépítése Ugyanaz a modul szolgál a Galex rendszermodulok kezelésére akár beléptetőterminál, akár blokkolóóra, akár komplex munkaidő-nyilvántartó rendszer, akár szállodai szobaterminál, akár szobatermosztát, akár világításszabályozó, időprogramozó, vagy egyéb adatgyűjtő, ill. beavatkozó modulokról van szó. Az EU-ban egyöntetűen alkalmazott fali szerelvénydobozokba szerelhetők, célszerűen a Legrand Galea sorolható szerelvény keretek felhasználásával. A Proxer termékcsalád minden különösebb szakértelem nélkül egy csavarhúzóval másodpercek alatt felszerelhető. A rendszer önállóan, ún. OFF-LINE üzemmódban is működőképes. Számítógéphez vagy Ethernet hálózathoz is kapcsolható. A modulok mindegyike számítógépről monitorozható és menedzselhető. Az ON-LINE üzemmódban a PC-ről, egy Windows ablakból minden modult elérhetünk: kiírhatunk az LCD-re karaktereket, vagy ábrákat, kigyújthatjuk a LED-eket, bekapcsolhatjuk a reléket, lekérdezhetjük a bemeneteket, fogadhatjuk a kártyaolvasó adatokat, vezérelhetjük a kimeneteket, kinyithatjuk az ajtózárat, stb. 38 PROCONTROL

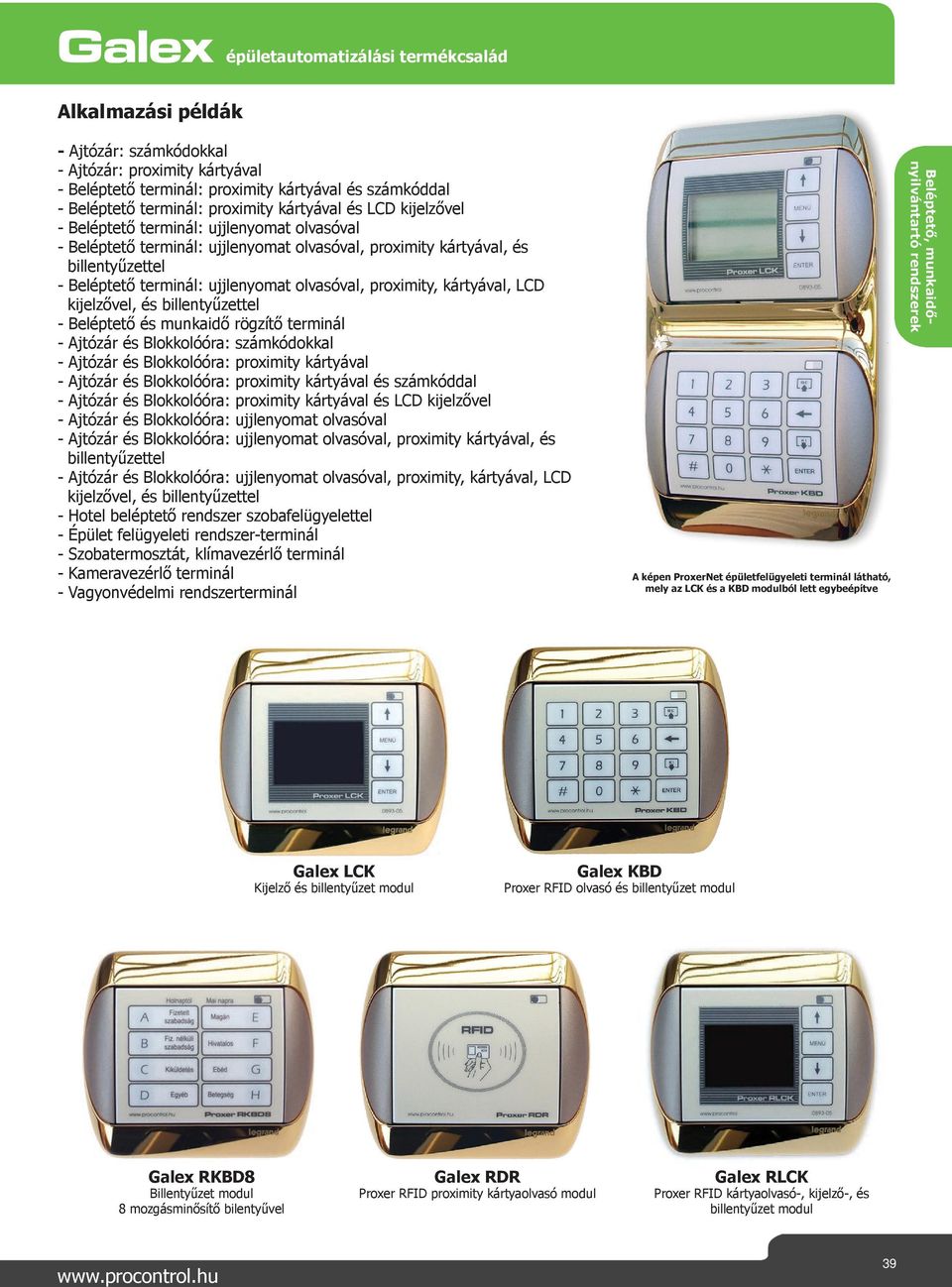

15 Galex épületautomatizálási termékcsalád Alkalmazási példák - Ajtózár: számkódokkal - Ajtózár: proximity kártyával - Beléptető terminál: proximity kártyával és számkóddal - Beléptető terminál: proximity kártyával és LCD kijelzővel - Beléptető terminál: ujjlenyomat olvasóval - Beléptető terminál: ujjlenyomat olvasóval, proximity kártyával, és billentyűzettel - Beléptető terminál: ujjlenyomat olvasóval, proximity, kártyával, LCD kijelzővel, és billentyűzettel - Beléptető és munkaidő rögzítő terminál - Ajtózár és Blokkolóóra: számkódokkal - Ajtózár és Blokkolóóra: proximity kártyával - Ajtózár és Blokkolóóra: proximity kártyával és számkóddal - Ajtózár és Blokkolóóra: proximity kártyával és LCD kijelzővel - Ajtózár és Blokkolóóra: ujjlenyomat olvasóval - Ajtózár és Blokkolóóra: ujjlenyomat olvasóval, proximity kártyával, és billentyűzettel - Ajtózár és Blokkolóóra: ujjlenyomat olvasóval, proximity, kártyával, LCD kijelzővel, és billentyűzettel - Hotel beléptető rendszer szobafelügyelettel - Épület felügyeleti rendszer-terminál - Szobatermosztát, klímavezérlő terminál - Kameravezérlő terminál - Vagyonvédelmi rendszerterminál A képen ProxerNet épületfelügyeleti terminál látható, mely az LCK és a KBD modulból lett egybeépítve Beléptető, munkaidőnyilvántartó Galex LCK Kijelző és billentyűzet modul Galex KBD Proxer RFID olvasó és billentyűzet modul Galex RKBD8 Billentyűzet modul 8 mozgásminősítő bilentyűvel Galex RDR Proxer RFID proximity kártyaolvasó modul Galex RLCK Proxer RFID kártyaolvasó-, kijelző-, és billentyűzet modul 39

16 Beléptető, munkaidőnyilvántartó iguard beléptető rendszer ujjlenyomat-felismerő terminállal Alkalmazás Az iguard biometrikus (ujjlenyomat-azonosítással működő) és érintésmentes proximity kártyás beléptető és munkaidő-nyilvántartó rendszer. A hagyományos optikai ujjlenyomat szkenner helyett egy új generációs, nagy kapacitású ujjlenyomat szenzort használ, melynek segítségével a legjobb eredményeket éri el az ujjlenyomatazonosítás területén. Más biztonsági kel ellentétben az iguard beépített Web Servert tartalmaz, ami lehetővé teszi, hogy a vállalati hálózat számítógépeiről (lehet Apple Macintosh, PC és Unix is) a jól ismert Internet böngészővel távvezérelhessük a terminált: lekérdezhessük, megtekinthessük az adatokat, megváltoztassuk a paramétereit. A rendszer minden dolgozót a saját ujjlenyomata alapján azonosít: nincs szükség azonosító kártyákra, amik elveszhetnek. Az ujjlenyomat beolvasása igen egyszerű, a dolgozóknak az ujjukat kell ráhelyezni egy üvegfelületre, ami 1-2 másodperc alatt letapogatja azt. A készülék a dolgozók ujjlenyomatait betanítási üzemmódban rögzíti. Az ujjlenyomat-mintákat a Workstar I-Guard belső memóriájában tárolja, ezért a rendszer működéséhez nincs szükség a vezérlő számítógép folyamatos üzemeltetésére (biztonsági másolat készíthető az adatbázisról számítógépre). A terminál 250 főig ajánlott. Opcionálisan proximity kártyaolvasó is beépíthető, amivel a biztonság és sebesség tovább növelhető. A rendszer szolgáltatásai között bekapcsolható a néma riasztás: a belépni kívánó személy a normál belépéshez használt ujja helyett egy másik ujját tartja oda: a rendszer erre a megszokott módon reagál: kinyitja az ajtót, de néma riasztójelet küld a kijelölt felügyeleti pontra. Természetesen ebben az üzemmódban két ujjról kell az ujjlenyomat mintákat tárolni, és a kapacitás felére csökken. 40 PROCONTROL

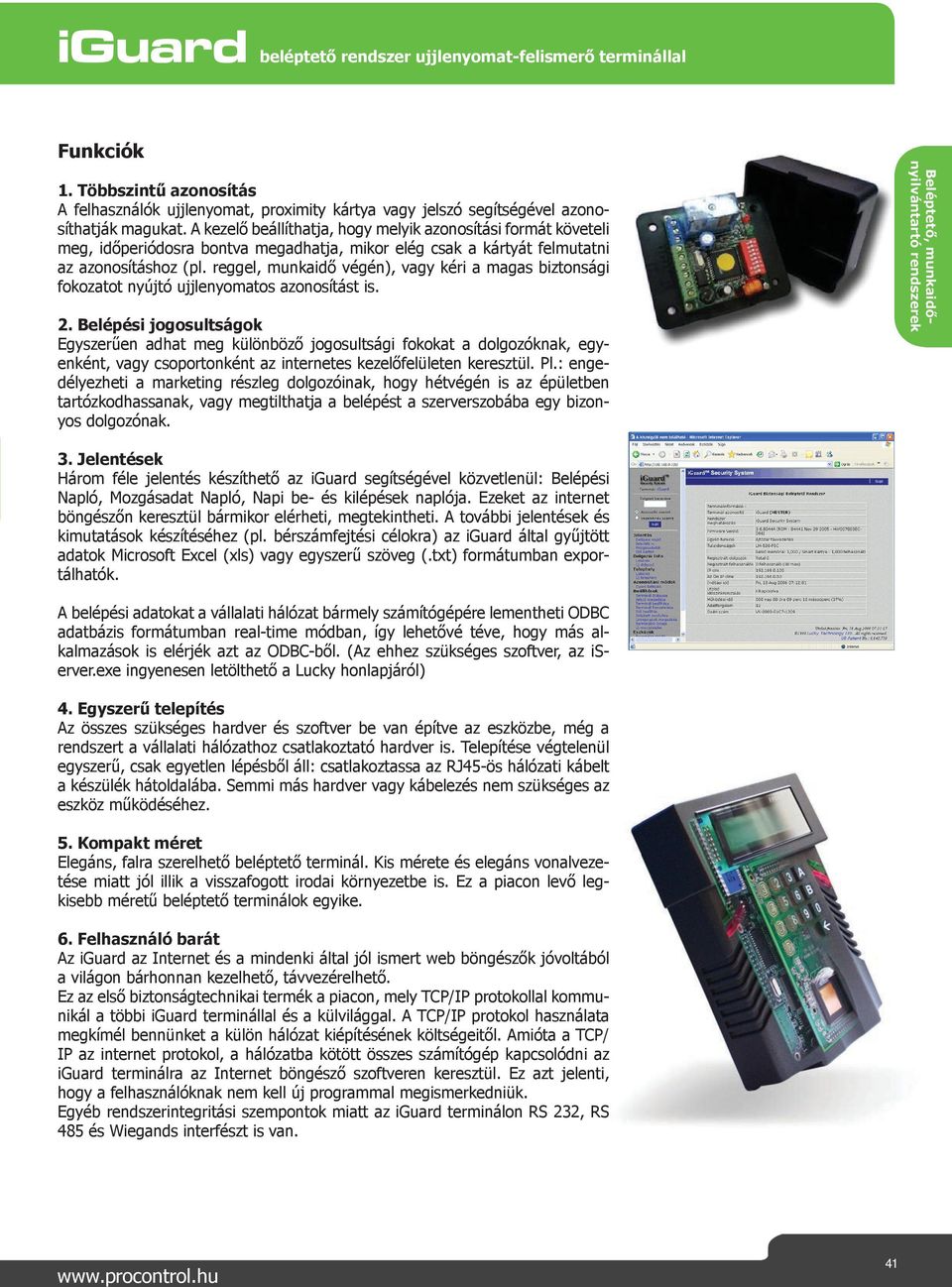

17 iguard beléptető rendszer ujjlenyomat-felismerő terminállal Funkciók 1. Többszintű azonosítás A felhasználók ujjlenyomat, proximity kártya vagy jelszó segítségével azonosíthatják magukat. A kezelő beállíthatja, hogy melyik azonosítási formát követeli meg, időperiódosra bontva megadhatja, mikor elég csak a kártyát felmutatni az azonosításhoz (pl. reggel, munkaidő végén), vagy kéri a magas biztonsági fokozatot nyújtó ujjlenyomatos azonosítást is. 2. Belépési jogosultságok Egyszerűen adhat meg különböző jogosultsági fokokat a dolgozóknak, egyenként, vagy csoportonként az internetes kezelőfelületen keresztül. Pl.: engedélyezheti a marketing részleg dolgozóinak, hogy hétvégén is az épületben tartózkodhassanak, vagy megtilthatja a belépést a szerverszobába egy bizonyos dolgozónak. Beléptető, munkaidőnyilvántartó 3. Jelentések Három féle jelentés készíthető az iguard segítségével közvetlenül: Belépési Napló, Mozgásadat Napló, Napi be- és kilépések naplója. Ezeket az internet böngészőn keresztül bármikor elérheti, megtekintheti. A további jelentések és kimutatások készítéséhez (pl. bérszámfejtési célokra) az iguard által gyűjtött adatok Microsoft Excel (xls) vagy egyszerű szöveg (.txt) formátumban exportálhatók. A belépési adatokat a vállalati hálózat bármely számítógépére lementheti ODBC adatbázis formátumban real-time módban, így lehetővé téve, hogy más alkalmazások is elérjék azt az ODBC-ből. (Az ehhez szükséges szoftver, az iserver.exe ingyenesen letölthető a Lucky honlapjáról) 4. Egyszerű telepítés Az összes szükséges hardver és szoftver be van építve az eszközbe, még a rendszert a vállalati hálózathoz csatlakoztató hardver is. Telepítése végtelenül egyszerű, csak egyetlen lépésből áll: csatlakoztassa az RJ45-ös hálózati kábelt a készülék hátoldalába. Semmi más hardver vagy kábelezés nem szükséges az eszköz működéséhez. 5. Kompakt méret Elegáns, falra szerelhető beléptető terminál. Kis mérete és elegáns vonalvezetése miatt jól illik a visszafogott irodai környezetbe is. Ez a piacon levő legkisebb méretű beléptető terminálok egyike. 6. Felhasználó barát Az iguard az Internet és a mindenki által jól ismert web böngészők jóvoltából a világon bárhonnan kezelhető, távvezérelhető. Ez az első biztonságtechnikai termék a piacon, mely TCP/IP protokollal kommunikál a többi iguard terminállal és a külvilággal. A TCP/IP protokol használata megkímél bennünket a külön hálózat kiépítésének költségeitől. Amióta a TCP/ IP az internet protokol, a hálózatba kötött összes számítógép kapcsolódni az iguard terminálra az Internet böngésző szoftveren keresztül. Ez azt jelenti, hogy a felhasználóknak nem kell új programmal megismerkedniük. Egyéb rendszerintegritási szempontok miatt az iguard terminálon RS 232, RS 485 és Wiegands interfészt is van. 41

18 Beléptető, munkaidőnyilvántartó ProxerBio8 ujjlenyomatos beléptető, munkaidőnyilvántartó terminál A ProxerBio ujjlenyomatos, beléptető és munkaidő-nyilvántartó terminál beépített RFID proximity kártyás olvasóval, LCD kijelzővel, hangjelzővel. Képes 2000db ujjlenyomatot rögzíteni és nem felejtő memóriában eltárolni. Az eltárolt ujjlenyomatminták segítségével képes egy személy ujjlenyomatát pontosan felismerni, azonosítani és az azonosítóját a központnak elküldeni. Beállítható, hogy ujjlenyomat és/vagy proximity kártya felmutatását kérje az ajtózárvezérlés, beléptetéskoz végzett jogosultságvizsgálatkor. A jogosult személynek engedélyezi az ajtónyitást. Az opcionális beléptető és munkaidő-nyilvántartó szoftver segítségével jelenléti ívek nyomtathatók. Az adatok rögzítése, feldolgozása, lekérdezése, listázása, exportálása a WorkTime 3 szoftverrel történik, mely magyar nyelvű, könnyen kezelhető felülettel rendelkezik, a felhasználó egyedi igényeinek megfelelően vállaljuk továbbfejlesztését. A ProxerBio 10-es típus esetén a mozgásminősítő billentyűzet lehetővé teszi, hogy az ujjlenyomat beolvasása (az ujj szenzorra helyezése) előtt a gombok segítségével megadja az irányt (Be/Ki) és opcionálisan a távozása okát is, pl. hogy ebédelni, szabadságra, vagy akár hivatalos kiküldetésre távozik. Ujjlenyomatos működés Ha a dolgozó megérkezik, vagy este hazamegy a munkából, vagyis normál be- és kilépésnél az irányt meg kell adni; az ujját a szenzorra kell helyeznie, és a mozgáseseményt a terminál rögzíti. Proximity kártyás működés Minden ujjlenyomat-olvasó terminál esetén van lehetőség másodlagos azonosításra, ha bármilyen okból (sérült, olajos ujj) az ujjlenyomat-olvasás sikertelen. Ez történhet RFID belépőkártyákkal, melyekhez a terminál beépített olvasóval rendelkezik. A készülék hálózatba köthető, lekérdezhető és minden funkciója programozható. A keresés, azonosítás egy másodpercnél rövidebb idő alatt megtörténik. A készülék használható online és offline üzemmódban PROCONTROL

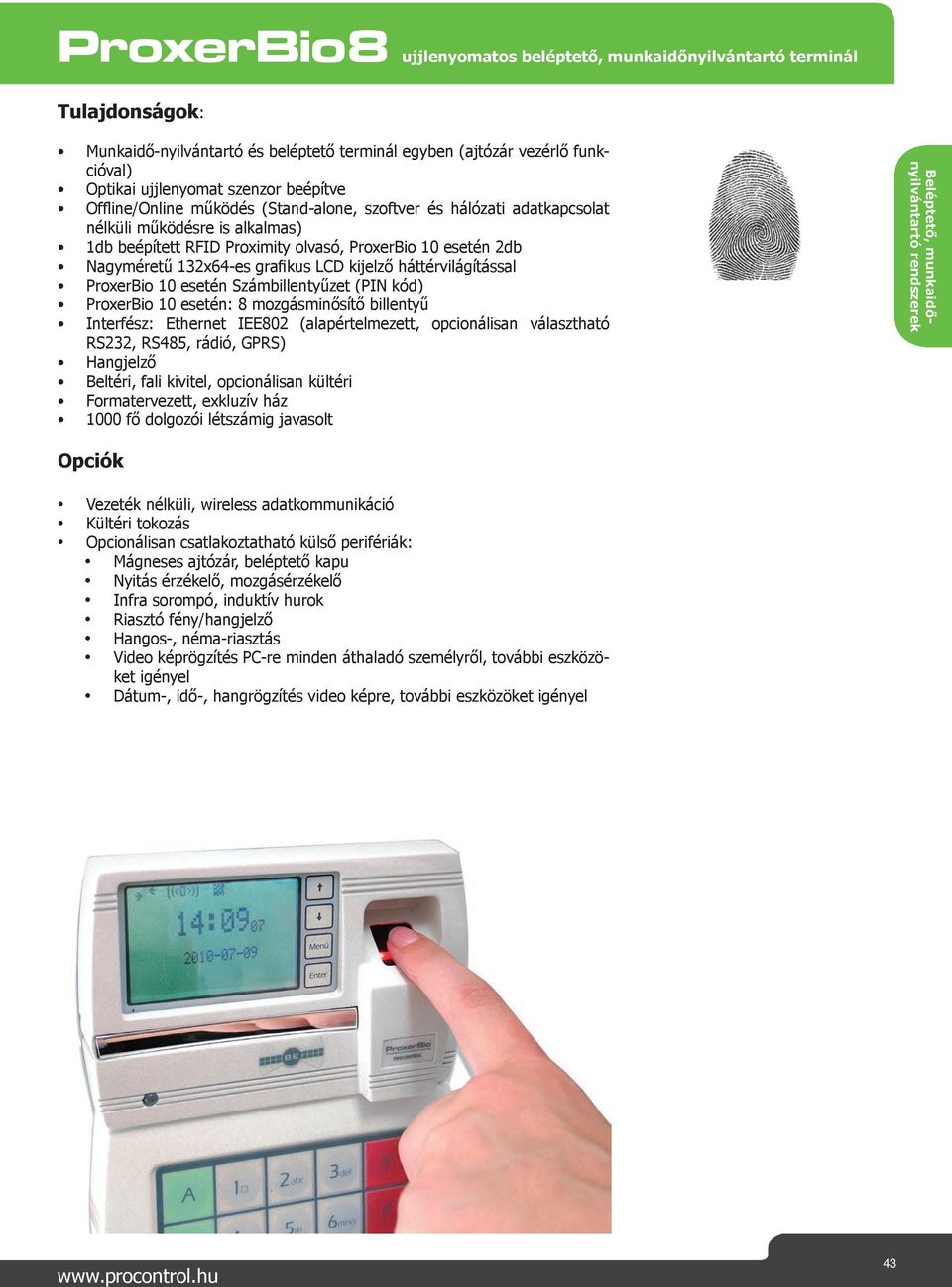

19 ProxerBio8 ujjlenyomatos beléptető, munkaidőnyilvántartó terminál Tulajdonságok: Munkaidő-nyilvántartó és beléptető terminál egyben (ajtózár vezérlő funkcióval) Optikai ujjlenyomat szenzor beépítve Offline/Online működés (Stand-alone, szoftver és hálózati adatkapcsolat nélküli működésre is alkalmas) 1db beépített RFID Proximity olvasó, ProxerBio 10 esetén 2db Nagyméretű 132x64-es grafikus LCD kijelző háttérvilágítással ProxerBio 10 esetén Számbillentyűzet (PIN kód) ProxerBio 10 esetén: 8 mozgásminősítő billentyű Interfész: Ethernet IEE802 (alapértelmezett, opcionálisan választható RS232, RS485, rádió, GPRS) Hangjelző Beltéri, fali kivitel, opcionálisan kültéri Formatervezett, exkluzív ház 1000 fő dolgozói létszámig javasolt Beléptető, munkaidőnyilvántartó Opciók Vezeték nélküli, wireless adatkommunikáció Kültéri tokozás Opcionálisan csatlakoztatható külső perifériák: Mágneses ajtózár, beléptető kapu Nyitás érzékelő, mozgásérzékelő Infra sorompó, induktív hurok Riasztó fény/hangjelző Hangos-, néma-riasztás Video képrögzítés PC-re minden áthaladó személyről, további eszközöket igényel Dátum-, idő-, hangrögzítés video képre, további eszközöket igényel

20 Beléptető, munkaidőnyilvántartó U.are.U USB porton PC-hez csatlakoztatható ujjlenyomat-olvasó A U. are U. a számítógép USB-portjához csatlakoztatható digitális ujjlenyomat olvasó. A U. are U.-t könnyű használni és installálni, méretben és formában egy számítógépes egérre hasonlít. Alkalmazás A felhasználó a a világító olvasófejre helyezi az ujját, és az olvasó beazonosítja az ujjlenyomatot. A U.are U optikai ujjlenyomat-azonosítási technológiával dolgozik, tökéletes képminőséggel. Az ujjlenyomat képét titkosítja, kódolja mielőtt elküldené a PC-nek az USB kábelen, így biztosítva, az ujjlenyomatok képe ne legyen visszanyerhető a rendszerből. Az érzékelőben egy mikroprocesszoros rendszer is van, amely vezérli a leolvasás menetét, kiválasztja az arra legmegfelelőbb pillanatot, és vezérli a kommunikációt a PC-vel. A megfelelő pillanat elkapása azért fontos, hogy elkerülje a korai vagy késői leolvasás okozta hibás azonosításokat. A mikroprocesszor igyekszik elkerülni a visszamaradt ujjnyomokból fakadó hibás érzékelést, ezért az utolsó leolvasás képét ideiglenesen eltárolja, és a következő leolvasás képéből kivonja azt. Emellett megkülönbözteti a két- és háromdimenziós képet, és igyekszik kiválasztani a valós ujjlenyomatot. A U are U a szkennelés után jelzi a PC-nek, hogy ujjlenyomatot szeretne küldeni, ekkor a PC generál egy véletlen számot, amire válaszul a szkenner létrehoz egy másik számot. A PC csak akkor fogadja el az elküldött ujjlenyomatot, ha a válaszul adott szám az, amit vár. Ezzel eléri, hogy másolással nem lehet azonosítást elérni. Mindemellett minden kommunikáció 128 bites titkosítással zajlik, így gyakorlatilag nincs mód az ujjlenyomat képének kinyerésére a rendszerből. A rendszer lelke a Control Center, ezzel lehet regisztrálni a felhasználókat és módosítani a fő beállításokat. A One Touch Login a bejelentkezést kezeli, a One Touch Screensaver pedig a magára hagyott gépet veszi védőszárnyai alá. A One Touch Password kiváltja a különböző alkalmazások jelszókérését, így a hálózati bejelentkezésnél, Internetre csatlakozásnál, levelezésnél vagy bármely más, jelszavas hozzáférést biztosító programnál felhasználónév és jelszó helyett szintén elég egy ujjat bevetni. 44 PROCONTROL

21 U.are.U USB porton PC-hez csatlakoztatható ujjlenyomat-olvasó A Private Space rendszer, amely egy külön partíciót hoz létre a merevlemezen, és titkosító algoritmussal kódolja annak tartalmát. Ezt a Windowsba való bejelentkezés után is csak külön autentikáció után lehet elérni, itt lehet tárolni azokat az adatokat, amelyeket el akarunk rejteni az illetéktelenek elől. Alkalmazási területek - Asztali számítógépek, laptopok hozzáférés-védelme - Biztonsági - Beléptető Beléptető, munkaidőnyilvántartó Tulajdonságok - Digitális ujjlenyomatolvasó (az alaptípust ingyenes szoftverrel szállítjuk) - PC-hez csatlakoztatható USB porton keresztül - Tökéletes képminőség - Titkosított képfájl adatok - Szoftver licence: 20fő ujjlenyomatadatainak tárolására, 1 felhasználós program (Több felhasználós hálózati verziók is kaphatók) - Száraz, nedves vagy durva tapintású ujjak problémamentes leolvasása - Hamisításvédelem - Véletlen számgenerálással történő másolásvédelem - Driver Windows XP, 2000, Me, NT 4.0 és Windows 98 hez - Felbontás: 512 dpi (a beolvasó mező x,y átlaga) - Képbeolvasási mező mérete: mm (középszélesség nominális értéke) mm (középhosszúság nominális értéke) - 8-bit szürkeárnyalatos színmód (256 árnyalat) - Méretek: 79 mm x 49 mm x 19 mm - Kompatibilitás: USB 1.0, 1.1,

22 Beléptető, munkaidőnyilvántartó BioStation ujjlenyomat-olvasó Az elegáns, modern kor igényeinek megfelelő megjelenésű Bio- Station ujjlenyomat olvasó terminál tökéletes megoldást nyújt a beléptetésre és munkaidő nyilvántartásra. Színes LCD kijelzővel, jó minőségű hanggal, sokoldalú csatlakozási felületével (vezetéknélküli LAN csatlakozás, USB csatlakozás) könnyű beépíthetőséget és kábelezés nélküli adatátvitelt biztosít. Háromféle érzékelő típussal (optikai-oc, kapacitív-tc, hőérzékelő-fc) kapható. A helyi hálózati csatlakozás szempontjából létezik vezetékes és vezeték nélküli (SUBSTW; WI-FI) változat is, a vezeték nélküli változat kapacitása jóval meghaladja a vezetékes változatét. 46 PROCONTROL

23 BioEntry Plus ujjlenyomat-olvasó Beléptető, munkaidőnyilvántartó A BioEntry Pass egy korszerű, formatervezett megjelenésű ujjlenyomat olvasó egység, amely segítségével feleslegessé válik a kártyák, kulcsok, PIN kódok használata, az azonosítás ujjlenyomat alapján történik. Az olvasóban a Suprema cég díjnyertes algoritmusa dobog, amely segítségével az azonosítás gyors és megbízható. Az olvasók nagy erénye közé tartozik a Wiegand szabványú interfész, mellyel könnyen beilleszthetők már meglevő be is, lényegesen magasabb biztonsági fokozatot megvalósítva ezáltal. Az olvasó egység maga tárolja az ujjlenyomatokat esemény tárolására alkalmas eseménymemóriával is rendelkezik. Letiltható külső port áll rendelkezésre a laptopok csatlakozásának megkönnyítésére. Tamper kapcsolóval van ellátva szabotázs ellen és lehetőség van a kényszerített beléptetés jelzésére is. Optikai, hőérzékelő és kapacitív szenzorral kapható. 47

24 Beléptető, munkaidőnyilvántartó 48 PROCONTROL
