DD-WMS 100. Magyar. Printed: Doc-Nr: PUB / / 000 / 02

Átírás

1 DD-WMS 100 Magyar

2

3 1 A dokumentáció adatai 1.1 A dokumentumról Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket. Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek. 1.2 Jelmagyarázat Figyelmeztetések A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő jelzőszavakat alkalmazzuk szimbólummal együtt: VESZÉLY! Ezzel a szóval hívjuk fel a figyelmet egy közvetlenül fenyegető veszélyre, amely súlyos személyi sérülést vagy halált okoz. FIGYELMEZTETÉS! Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos testi sérüléshez vagy halálhoz vezethet. VIGYÁZAT! Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely könnyebb személyi sérüléshez vagy anyagi kárhoz vezethet A dokumentációban használt szimbólumok A következő szimbólumokat használjuk a jelen dokumentációban: Használat előtt olvassa el a használati utasítást Alkalmazási útmutatók és más hasznos tudnivalók Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak. A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától. Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelmagyarázatában lévő számokra utalnak. Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia. 1.3 Termékhez kötődő szimbólumok Termékhez kötődő szimbólumok Termékhez kötődő szimbólumok Daruval szállítani tilos 1.4 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a készüléket csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket. A típusjelölés és a sorozatszám a típustáblán található. Magyar 1

4 Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Recirkulációs vízellátó rendszer Generáció 01 Sorozatszám 1.5 Megfelelőségi nyilatkozat DD-WMS 100 Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbh Zulassung Geräte Hiltistraße Kaufering, DE 2 Biztonság 2.1 Általános biztonsági tudnivalók A használati utasítás egyes fejezeteiben található biztonsági utasításain kívül a következő rendelkezéseket is szigorúan be kell tartani. Olvasson el minden tudnivalót! A következő tudnivalók figyelmen kívül hagyása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet. Ha a készüléket elektromos kéziszerszámmal együtt használja, a használat előtt olvassa el az elektromos kéziszerszám használati utasítását és tartsa be az összes utasítást. A készülék átalakítása tilos. Használja a megfelelő készüléket. Ne használja a készüléket olyan célra, melyre az nem alkalmas; kizárólag rendeltetésszerűen és kifogástalan állapotban használja a készüléket. A készülékkel végzendő munka megkezdése előtt tájékozódjon a kezelésről, az anyag miatti veszélyekről, valamint a felszívott anyag biztonságos ártalmatlanításáról. Vegye figyelembe a környezeti viszonyokat. Ne használja a készüléket olyan helyen, ahol tűz és robbanásveszély áll fenn. A készüléket csak olyan személyek használhatják, akik ismerik a készüléket, tájékoztatást kaptak a használatukat illetően és tisztában vannak a használatból esetlegesen következő veszélyekkel. Gyermekek nem használhatják a készüléket. A használaton kívüli készülékeket tárolja biztonságosan. A használaton kívüli készüléket száraz, magas, elzárt helyen kell tárolni, hogy gyermekek ne férhessenek hozzá. 2.2 Elektromos biztonsági előírások A készülék csatlakozódugójának illeszkednie kell a csatlakozóaljzathoz. Semmilyen változtatást nem lehet végezni a csatlakozódugón. Védőföldeléssel ellátott készülékhez ne használjon csatlakozóadaptert. A változtatás nélküli csatlakozódugók és a megfelelő csatlakozóaljzatok csökkentik az áramütés kockázatát. Dugja a csatlakozódugót egy megfelelő, földelt csatlakozóaljzatba, amely biztonságosan van telepítve és minden helyi adottsággal összhangban működik. Ha nem biztos benne, hogy a csatlakozóaljzat földelve van, ellenőriztesse elektromos szakemberrel. Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszekrényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől és egyéb nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. Győződjön meg arról, hogy a kábel ne haladjon át tócsán. Rendszeresen ellenőrizze a készülék csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy Hilti Szervizzel. Rendszeresen ellenőrizze a hosszabbítókábelt, és cserélje ki, ha sérült. Ha a munka során megsérül a hálózati csatlakozókábel és/vagy a hosszabbítókábel, akkor tilos megfogni azt! Húzza ki a hálózati dugót a csatlakozóaljzatból. A sérült csatlakozóvezeték és a sérült hosszabbítókábel áramütésveszélyt jelent. Az elektromos csatlakozókábelt csak a használati utasításban meghatározott típussal szabad helyettesíteni. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozódugót a kábelnél fogva. 2 Magyar

5 Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó készülékalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Áramkimaradás esetén kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. A készülék csatlakozóaljzatát csak a használati utasításban leírt célra használja. Soha ne üzemeltesse a készüléket, ha az vizes vagy piszkos. A készülék felületére tapadó por, mindenekelőtt az elektromosan vezető anyagok pora, illetve a nedvesség kedvezőtlen körülmények között elektromos áramütéshez vezethet. Ezért a szennyezett készüléket, különösen ha gyakran munkál meg elektromosan vezető anyagot, rendszeres időközönként vizsgáltassa meg a Hilti szervizzel. 2.3 Személyi biztonsági előírások Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a készülékkel. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a készüléket. Egy pillanatnyi figyelmetlenség a készülék használata során komoly sérülésekhez vezethet. A készülék kezelőjének és a közvetlen közelében tartózkodóknak kötelező az üzemeltetés és karbantartás során védőszemüveg, védősisak, fülvédő, védőkesztyű, munkavédelmi cipő és könnyű légzőmaszkhasználata. Működtesse a kerékfékeket a porelszívó biztos állásának biztosításához. Nyitott kerékfékek esetén a porelszívó kontrollálatlan mozgásba kezdhet. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyes hatását. 2.4 Biztonsági tudnivalók, porelszívó A munka megkezdése előtt a porelszívó kezelőjét tájékoztatni kell a készülék kezelhetőségéről, az anyag okozta veszélyekről, valamint a felszívott anyag ártalmatlanításáról. A porelszívóval tilos embereket vagy állatokat tisztítani. A porelszívót ne használja folyamatos tartós üzemben, automata és félautomata berendezésekben. A porelszívó házát ne használja létra helyett. A porelszívó víz alatti használata nem megengedett. 2.5 Felszívott anyag Soha ne szívjon fel egészségre ártalmas, gyúlékony és/vagy robbanékony porokat (magnézium-alumínium por stb.). 60 C-nál forróbb anyagok nem szívhatók fel (pl. izzó cigaretta, forró hamu). Tilos gyúlékony, robbanékony, agresszív folyadékokat (hűtő és kenőanyagokat, benzint, oldószereket, savakat (ph < 5), lúgokat (ph > 12,5) stb.) felszívni. A készüléket azonnal kapcsolja ki, ha hab vagy folyadék távozik belőle. Forró anyag felszívásakor viseljen max. 60 C-ig védelmet nyújtó védőkesztyűt. Ásványi fúróiszappal végzett munka közben viseljen védőruhát és kerülje el, hogy az iszap a bőrére kerüljön (ph > 9 maró). Kerülje a lúgos vagy savas folyadékokkal való érintkezést. Véletlen bőrkontaktus esetén azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, mossa ki bő vízzel és keressen fel egy orvost. Az M porosztályú készülék alkalmas száraz, nem éghető porok, folyadékok, faforgács és veszélyes, 0,1 mg/m³ expozíciós határértékű porok elszívására. A fel, ill. elszívandó porok veszélyessége szerint a készüléket megfelelő szűrőkkel kell felszerelni. 2.6 Készülék gondos kezelése és használata Sose hagyja a készüléket felügyelet nélkül. Ne kapcsolja ki a szűrőtisztítást veszélyes porok elszívásakor, különösen port termelő elektromos kéziszerszámok használata esetén. A készüléket védje a fagy ellen. Rendszeresen tisztítsa meg a víz szintjét korlátozó berendezést az utasítás szerint kefével, és vizsgálja meg, található-e rajta a sérülésnek bármiféle jele is. A szívófej felhelyezése során ügyeljen arra, hogy ne szoruljon be valamely testrésze és ne sérüljön meg a hálózati kábel. Sérülés és károsodás veszélye áll fenn. Magyar 3

6 Ellenőrizze, hogy esetleg nem sérült-e a készülék vagy a tartozék. A további használat előtt a védőberendezéseket és az enyhén sérült alkatrészeket gondosan meg kell vizsgálni, hogy kifogástalanul és előírásszerűen működnek-e. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem akadnak-e és sértetlenek-e. Az összes alkatrész legyen megfelelően felszerelve, és teljesítse valamennyi feltételt, csak így biztosítható a készülék kifogástalan üzemeltetése. A készüléket csak szakképzett személyzet javíthatja, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Mindig húzza ki a csatlakozódugót az aljzatból, ha nem használja a készüléket (munkaszünetekben), a készülék ápolása és karbantartása, valamint tartozékok és szűrő cseréje előtt. Ez az elővigyázatossági intézkedés meggátolja a készülék szándékolatlan üzembe helyezését. A porelszívót soha ne húzza a hálózati kábelnél fogva másik munkahelyzetbe. Ne menjen rá a porelszívóval az elektromos kábelre. Ne szállítsa daruval a készüléket. Szállítás és a készülék használaton kívül helyezése esetén zárja le a bevezető csőcsonkot a zárókarmantyúval. 4 Magyar

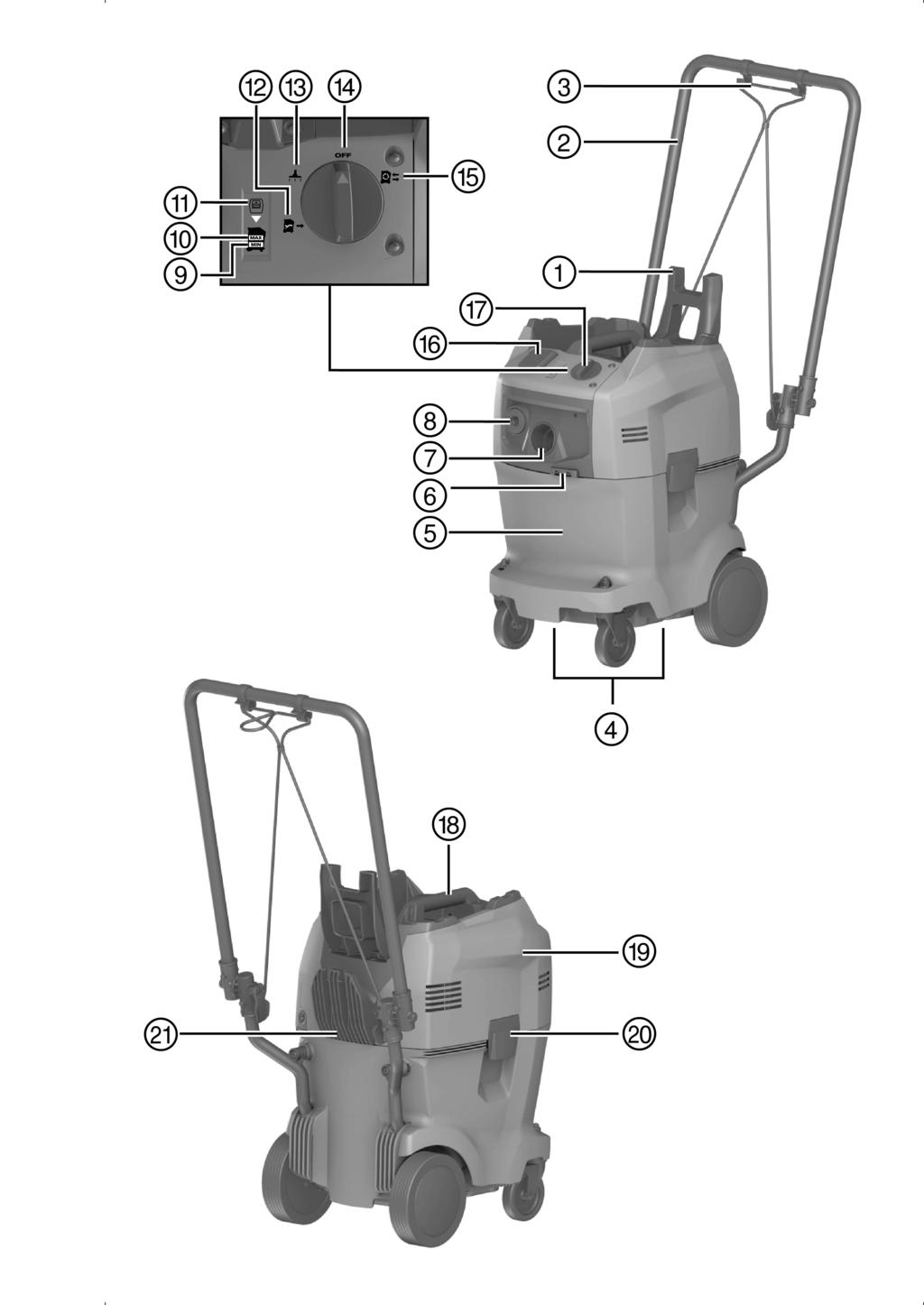

7 3 Leírás 3.1 ; Tolókeret = Rögzítőheveder % Markolatvályúk Koffertartó kengyel & Víz- és szennyfogó tartály ( Rögzítőheveder-kampó ) Elszívótömlő bevezető idom + Vízellátó tömlő kivezető idom Magyar 5

8 Vízszint túl alacsony figyelmeztető lámpa / Vízszint túl magas figyelmeztető lámpa : Nincs szűrő figyelmeztető lámpa Vízellátás üzemmód $ Elszívás üzemmód Ki üzemmód Recirkuláció üzemmód A készülék csatlakozóaljzata (opcionális) Q A készülék kapcsolója W Markolat E Készülékfej R Zárókapocs Kábelhorog T 3.2 A készülék rendeltetésszerű használata A DD-WMS 100 elektromos üzemű recirkulációs vízellátó rendszer a vízhűtésű gyémánt fúrókészülékekhez készült. A DD-WMS 100 használható fúróiszap elszívására, vízelőkészítésre és a gyémánt fúrókészülékek vízellátására. A készülék alkalmas ipari célú használatra, például hotelekben, iskolákban, kórházakban, gyárakban, boltokban, irodákban, valamint bérelt üzletekben. A készülék az alábbi üzemmódokban üzemeltethető: Recirkuláció Gyémánt fúrókészülékek vízellátása a fúróiszap egyidejű elszívásával és szűrésével. Vízellátás Gyémánt fúrókészülékek vízellátása elszívás nélkül. Porelszívó Kisebb tisztítási munkák. 3.3 Szállítási terjedelem 1, DD-WMS 100 recirkulációs vízellátó rendszer, 1 db szívó- és vízellátó tömlő csatlakozóidomokkal, 1 db szűrőtasak és 1 db használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy az alábbi oldalon talál: A készülék kapcsolója Állapot Jelentés Ki Recirkulációs üzemmód Vízellátó üzemmód Szívó üzemmód 3.5 Szervizjelzések LED Jelentés Alacsony vízszint Töltse fel a víz- és szennyfogó tartályt vízzel a MAX jelölésig. Vízszint túl magas Kapcsolja be a Vízellátás üzemmódot, míg a szervizjelző ki nem alszik. 6 Magyar

9 LED Jelentés Nincs szűrő Megfelelően helyezze be a szűrőtasakot. 4 Műszaki adatok 4.1 Műszaki adatok Tudnivaló A gép névleges feszültségét, névleges áramfelvételét, frekvenciáját és/vagy névleges teljesítményfelvételét az adott országra vonatkozó típustáblán találja. Generátorral vagy transzformátorral való működtetés esetén annak leadott teljesítménye legyen legalább a duplája a gép típustábláján megadott névleges teljesítményfelvételi értékeknek. A transzformátor vagy a generátor üzemi feszültsége mindig essen a gép névleges feszültségfelvételi értékeinek +5%-os és -15%-os határa közé. Érintésvédelmi osztály Védettség A 01/2003 EPTA-eljárásnak megfelelő tömeg Tömlőköteg tömege DD-WMS 100 I IPX4 19,7 kg 1,8 kg Üzemi hőmérséklet 3 40 Ajánlott hőmérséklet-tartomány szállításhoz és tároláshoz (ha nincs víz a tartályban) Szívótömlő hossza Nyomótömlő hossza Elektromos csatlakozókábel hossza Tartálytérfogat Víz űrtartalom Térfogatáram (levegő) Vízáram Víznyomás m 5,1 m 4,8 m 32 l 14 l 74 l/s 3 l/min 7 bar 4.2 Zaj- és vibrációs értékek (az EN szabvány szerint mérve) Jellemző A osztályú kibocsátási hangnyomásszint A megadott zajszint bizonytalansága Triaxiális rezgésgyorsulási értékek (vibrációs vektorösszeg) A megadott rezgésértékek bizonytalansága DD-WMS db 2 db 2,5 m/s² 0,2 m/s² Magyar 7

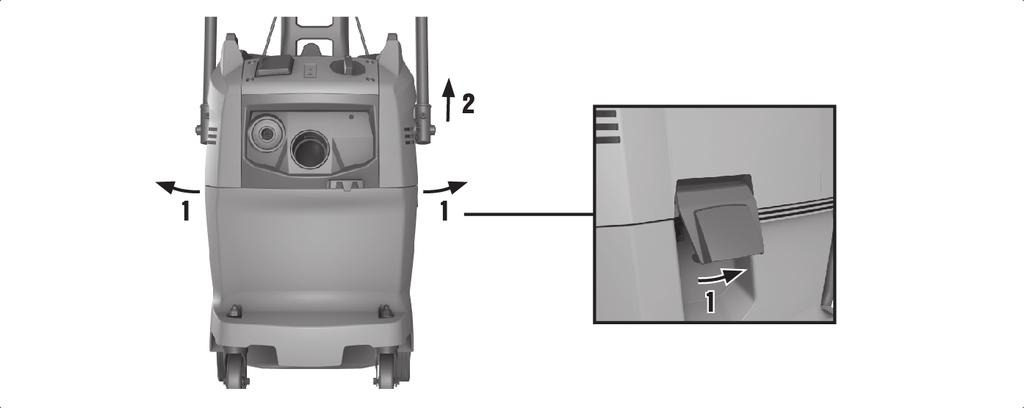

10 5 Üzembe helyezés 5.1 Víz- és szennyfogó tartály feltöltése 1. Nyissa ki a két zárókapcsot. 2. Távolítsa el a szűrőtasakot. Oldal Töltse fel a víztartályt vízzel a MAX jelölésig. Tudnivaló Ha a Vízszint túl magas figyelmeztető lámpa világít, a készülék nem üzemeltethető. A Vízellátás és Recirkuláció üzemmódokhoz a víz- és szennyfogó tartálynak feltöltve kell lennie. 4. Helyezze be a szűrőtasakot. Oldal 8 5. Helyezze a készülékfejet a víz- és szennyfogó tartályra. 6. Zárja a két zárókapcsot. 5.2 Szűrőtasak behelyezése Tudnivaló Az Elszívás és Recirkuláció üzemmódok számára egy szűrőt kell behelyezni. 1. Nyissa ki a két zárókapcsot. 2. Emelje el a készülékfejet a víz- és szennyfogó tartályról. 3. Rögzítse a szűrőt a szűrőtartóra. 4. Helyezze a készülékfejet a szennyfogó tartályra. 5. Zárja a két zárókapcsot. 8 Magyar

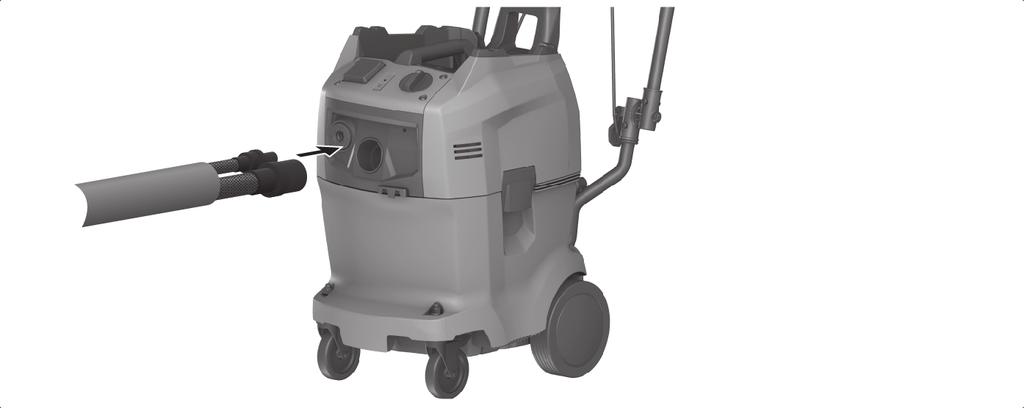

11 5.3 A tömlőköteg összekapcsolása a gyémánt fúrókészülékkel 1. Csatlakoztassa a szívótömlőt a szívótömlő bevezető idomjára. 2. Csatlakoztassa a vízellátó tömlőt a vízellátó tömlő kivezető idomjára. 3. Csatlakoztassa a szívótömlő másik végét a gyémánt fúrókészülék vízgyűjtő gyűrűjéhez. Tudnivaló Szükség esetén használja hozzá a kúpos adaptert. 4. Csatlakoztassa a vízellátó tömlő másik végét a gyémánt fúrókészülékhez. 6 Üzemeltetés 6.1 A készülék bekapcsolása VIGYÁZAT Sérülésveszély szakszerűtlen kezelés miatt A készüléket csak engedéllyel rendelkező, szakképzett személy használhatja. minden lehetséges kockázati tényezőről tájékoztatni kell. Ezt a személyt FIGYELMEZTETÉS Veszély nem rendeltetésszerű készülékhasználat miatt! A készülék nem alkalmas egészségre ártalmas porok elszívásához. VIGYÁZAT Veszély nem rendeltetésszerű készülékhasználat miatt! A készülék csatlakozóaljzatát csak az útmutatóban leírt célra használja. FIGYELEM! Lehetséges anyagi károk. Azonnal kapcsolja ki a készüléket, ha hab vagy folyadék távozik belőle. FIGYELMEZTETÉS Áramütés veszélye! A csatlakoztatott hálózati kábellel végzett ápolás és karbantartás súlyos sérüléseket és égési sérülést okozhat. Minden ápolási és karbantartási munka előtt húzza ki a hálózati csatlakozót! 1. Kösse össze a tömlőköteget a gyémánt fúrókészülékkel. Oldal 9 2. Válassza ki a készülék kapcsolójával a kívánt üzemmódot. Magyar 9

12 3. Ha az alábbi felszereltség létezik, akkor ezt a műveletet is végezze el: Opció: Szívó üzemmód Állítsa a készülék kapcsolóját Szívó üzemmódba. Tudnivaló A recirkulációs vízellátó rendszer kizárólag kisebb tisztítási munkákhoz, pl. a munkaterületről történő elszíváshoz használható. A porelszívó üzemmódban ne használja elektromos szerszámokkal kombinálva rendszeralkalmazásként. 4. Ha az alábbi felszereltség létezik, akkor ezt a műveletet is végezze el: Opció: Vízellátás Állítsa a készülék kapcsolóját Vízellátás üzemmód állásba. Nyissa meg a gyémánt fúrókészülék vízcsapját. A vízellátás vezérlése a gyémánt fúrókészülék vízcsapjával történik. 5. Ha az alábbi felszereltség létezik, akkor ezt a műveletet is végezze el: Opció: Recirkuláció Állítsa a készülék kapcsolóját Recirkuláció állásba. Az elszívás megkezdődik. Nyissa meg a gyémánt fúrókészülék vízcsapját. A vízellátás vezérlése a gyémánt fúrókészülék vízcsapjával történik. 6.2 Recirkulációs vízellátó rendszer kikapcsolása Állítsa a készülék kapcsolóját OFF állásba. 6.3 A szűrőtasak eltávolítása 1. Nyissa ki a két zárókapcsot. 2. Emelje el a készülékfejet a víz- és szennyfogó tartályról. Tudnivaló A hegyes vagy éles tárgyak, amelyek a szűrőtasakot átszúrták, sérüléseket okozhatnak. Ellenőrizze, hogy nem hegyes vagy éles tárgy szúrta-e át a szűrőtasakot. Óvatosan vegye le a szűrőtasakot a víz- és szennyfogó tartály szűrőtartójáról. 3. Zárja le a szűrőtasakot a szűrőtasakon lévő fedéllel. 4. Távolítsa el a szűrőtasakot. 5. Helyezze a készülékfejet a szennyfogó tartályra. 6. Zárja a két zárókapcsot. 6.4 Szennyfogó tartály ürítése 1. Nyissa ki a két zárókapcsot. 2. Emelje el a készülékfejet a víz- és szennyfogó tartályról. 3. Távolítsa el a szűrőtasakot. Oldal Ürítse ki a szennyfogó tartályt. 10 Magyar

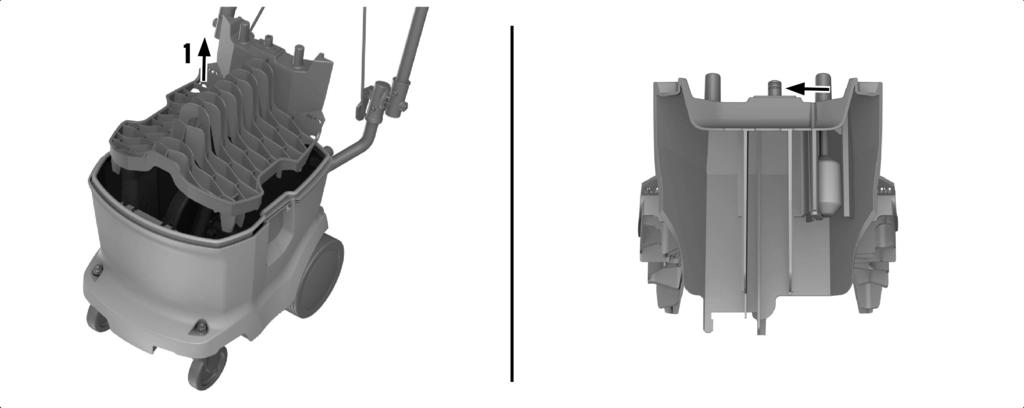

13 5. Tisztítsa meg a víz- és szennyfogó tartályt. 6. Helyezze be a szűrőtasakot. Oldal 8 7. Helyezze a készülékfejet a szennyfogó tartályra. 8. Zárja a két zárókapcsot. 7 Ápolás és karbantartás 7.1 Előszűrő ellenőrzése 1. Távolítsa el a szűrőtasaktartót. 2. Ellenőrizze, nem szennyeződött-e be az előszűrő. 3. Ha az előszűrő szennyezett, tisztítsa meg tiszta vízzel. Tudnivaló Az előszűrő kefével vagy sűrített levegővel is megtisztítható. 7.2 A szintfelügyelet ellenőrzése FIGYELEM! Lehetséges anyagi károk. Rendszeresen végezze el a szintfelügyelet ellenőrzését és tisztítását. készüléket, ha sérülést észlel rajta. Azonnal kapcsolja ki a 1. Távolítsa el a szűrőtasaktartót. 2. Ellenőrizze, nem akadt-e el az úszó. 3. Ha az úszó blokkolva van, tisztítsa meg. Magyar 11

14 7.3 A készülékfej tömítésének ellenőrzése 1. Ellenőrizze, nem szennyeződött-e be a készülékfej tömítése. 2. Ha a készülékfej tömítése szennyezett, tisztítsa meg ronggyal. 3. Zsírozza be a tömítést. 8 Szállítás 8.1 Készülékkofferek felhelyezése szállításhoz 1. Hajtsa fel a koffertartó kengyelt. 2. Helyezze a fogantyúkkal a koffertartó kengyelre a készülékkoffereket. Tudnivaló A koffertartó kengyelnek a legfelső készülékkoffer fölé kell érnie. A felhelyezett kofferek tömege maximum 25 kg lehet. 3. Akassza be a rögzítőhevedert a rögzítőheveder kampójába. 4. Rögzítse a készülékkoffereket elcsúszás ellen a rögzítőhevederrel. 9 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez. 12 Magyar

15 9.1 Hibakeresés Üzemzavar Lehetséges ok Megoldás A MIN szervizjelző világít és figyelmeztető hangjelzés szólal meg. A MAX szervizjelző világít. A Nincs szűrő szervizlámpa világít. A víztömlőtő és a készülék csatlakozója nehezen jár. A szűrőtasaktartót a készülékfej felemelése magával emeli Nincs vagy túl kevés a vízátfolyás, annak ellenére, hogy a tartályban elegendő víz van. Nincs vagy csökkent az elszívóteljesítmény. Az átfolyásjelző kémlelőablak szennyezett. A készülék nem indul el REC vagy VAC üzemmódban. A víz- és szennyfogó tartályban túl kevés a víz. A víz- és szennyfogó tartályban túl sok a víz. Az úszó beragadt. A szűrőtasak hiányzik, vagy nincs megfelelően behelyezve. A csatlakozócsonk száraz és/vagy szennyezett. A belső vízcsatlakozó alkatrészek szárazak és/vagy szennyezettek. Az előszűrő eldugult Eldugult a víztömlő csatlakozócsonkjának átmenő furata. A szűrő a fúrókészülék vízcsatlakozóján beszennyeződött. A szűrőtasak eldugult. Szennyeződéslerakódás Az úszó beragadt. Töltse fel a víz- és szennyfogó tartályt. Oldal 8 Kapcsolja be a Vízellátás üzemmódot, míg a MAX szervizjelző ki nem alszik. Ellenőrizze a szintfelügyeletet. Oldal 11 Helyezze be a szűrőtasakot. Oldal 8 Zsírozza be az O-gyűrűt és az ellendarabot. Ellenőrizze a készülékfej tömítését. Oldal 12 Ellenőrizze az előszűrőt. Oldal 11 Szúrja át az átmenő furatot egy stifttel. Tisztítsa meg a szűrőt egy kefével. Cserélje ki a szűrőtasakot. Csavarozza fel az átfolyásjelzőt és tisztítsa meg. Ellenőrizze a szintfelügyeletet. Oldal Ártalmatlanítás A Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. Az elektromos szerszámokat ne dobja a háztartási szemétbe! 11 Kínai RoHS (Veszélyes anyagok alkalmazásának korlátozásáról szóló irányelv) A következő linken elérhető a veszélyes anyagok táblázata: qr.hilti.com/r A dokumentáció végén található QR-kódon keresztül elérhető a RoHS táblázat. 12 Gyártói garancia Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Magyar 13

16 14 Magyar
