1 TS 203-es katalógus ábeltartó-rendszerek THIN CONNECTED.

2 Üdvözöljük a vevőszolgálatnál! Vevőszolgálat: 06/ Telefax ajánlatkéréshez: 06/ Telefax megrendeléshez: 29/ info@obo.hu Internet: Használja az OBO vevőszolgálat közvetlen telefonvonalát! A 06/ vevőszolgálati-vonalon naponta 7.30 és 6.00 óra között állunk rendelkezésére az OBO komplett elektromos installációs programjára vonatkozó bármely kérdésével kapcsolatban. Az újonnan struktúrált OBO vevőszolgálat a teljes választékot kínálja Önnek: Szakértő tárgyalópartner az Ön régiójából Minden információ az OBO termékválasztékáról Szakszerű tanácsadás speciális alkalmazási témákhoz Gyors és közvetlen hozzáférés az OBO-termékek minden műszaki adatához a vevőközeli ügyekben is a legjobbak akarunk lenni! 2 OBO TS

3 Tartalomjegyzék Tervezési segédlet Tervezési segédlet 5 Tartószerkezetek 57 ögzítőrendszerek 203 ábeltálcák 27 ábeltálcák, lépésálló kivitelben 259 ácsos kábeltálcák 267 ábellétrák 287 Nagyfesztávú kábeltálcák 305 ábelhágcsók 325 Fénycsőtartó-rendszerek 345 Elemes szerelőcsatornák 359 V2A rozsdamentes rendszerek 367 V4A rozsdamentes rendszerek 49 Jegyzékek 447 TS OBO 3

4 Tervezési segédlet OBO TS-szemináriumok: Tudás első kézből A kábeltartó-rendszerek témaköréhez kapcsolódó teljes körű oktatási és szeminárium-program keretében első kézből nyert szaktudással támogatja az OBO a felhasználókat. Az elméleti alapok mellett a tanultaknak a mindennapi gyakorlatba való átültetéséről is szó van. onkrét alkalmazási és ítási példák teszik teljessé a tudás átadását. iírási szövegek, termékinformációk és adatlapok önnyebbé tesszük az életét: a gyakorlati igények szerint előkészített olyan anyagok széles választékával, amelyek. Önt már az előmunkálatok során hatékonyan támogatják, például egy projekt tervezése és kalkulációja esetén. Ehhez tartoznak: kiírási szövegek termékinformációk ismertetőlapok adatlapok Ezeket folyamatosan aktualizáljuk és honlapról bármikor, ingyenesen letölthetők. iírási szövegek az Interneten alatt Több mint bejegyzés díjmentesen letölthető a TS, BSS, TBS, LFS, EGS és UFS témakörökből. A rendszeres aktualizálások és bővítések révén mindig részletes áttekintést nyerhet az OBO-termékekről. Ehhez minden szokásos fájl-formátum rendelkezésre áll (PDF, DOC, GAEB, HTML, TEXT, XML, ÖNOM). 4 OBO TS

5 Tartalomjegyzék: Tervezési segédlet Általános tervezési segédlet 5 Tartószerkezetek 39 ögzítőrendszerek 6 SM kábeltálcák 67 ábeltálcák lépésálló kivitelben 89 ácsos kábeltálcák 95 ábellétrák 09 Nagyfesztávú kábeltálcák 7 ábelhágcsók 27 Fénycsőtartó-rendszerek 33 Elemes szerelőcsatornák 4 ozsdamentes (VA) rendszerek 47 További információk 50 TS OBO 5

6 Tervezési segédlet Az új generáció megérkezett: OBO Construct Professional és OBO Construct Web Újraalkottuk tervezőszoftverünket, így az OBO Construct név alatt valamennyi elektronikai tervezési segítséget egyesítettük ét verzió OBO Construct mostantól két különböző verzióban létezik: Construct Webés Construct Professional formájában. Ezek vevőink igényeihez igazodva a következőket nyújtják: OBO Construct Professional Teljes eszköztár a profi felhasználóknak. A többnyelvű AutoCAD- Plug-In a következő előnyöket biztosítják: Áttervezett felhasználói felület. Egyszerűsített használat. Az egyes elemek javított ábrázolása. Az objektum önálló beállítása. Teljesen új alaprendszer (futtatható 64 bites rendszereken is). iegészítő anyagok tömegének megadása. öltségbecslések több lehetséges formátumba exportálhatók (Excel, PDF, Text) Egyszerű frissítés Importálható és szerkeszthető kiírási szövegek OBO Construct Web Az internetes verzió CAD rendszer segítsége nélkül nyújtja a következő előnyöket: Egyszerű kezelhetőség Gyors és egyszerű felhasználásra Plattform független Nem szükséges installálni Bárhonnan hozzáférhető Lehetséges a projektadatok mentése Lehetséges a tervek pdf-be történő nyomtatása Pontos tömegmeghatározás Excel táblázatban Járulékos anyagok könyvelhetők 6 OBO TS

7 Az új generáció megérkezett: OBO Construct Professional és OBO Construct Web Tervezési segédlet Tudjon meg most többet Győződjön meg az új OBO Construct-ról: az új támogatási és képzési koncepcióval még sosem volt olyan könnyű az első lépés mint most. További információt az interneten talál, vagy forduljon a vevőszolgálatunkhoz. Az AutoCAD az Autodesk Incorporation, USA cég bejegyzett védjegye. TS OBO 7

8 Tervezési segédlet Szabványok, előírások és vizsgálatok A szabvány szerinti munka védelmet jelent. Az OBO-nál profik által profik ára gyártott kábeltartó-rendszereket talál: a műszaki alapelveket a DIN EN 6537 (a DIN VDE 0639 utódja) biztosítja. Minden fontos paramétert ismertet az alkalmazási területtől kezdve a vizsgálati feltételeken át egészen a korrózióállóságig és a hőmérsékleti osztályba sorolásig. ábeltartó-rendszerek kompetens gyártójaként az OBO minden nap ezeket a követelményeket támasztja saját magával szemben. A szabványoknak megfelelő rendszerek használatát a következőkben ismertetett vizsgálatokkal lehet biztosítani. A biztonságos kezelés érdekében szállításkor és feldolgozáskor megfelelő védőruházatot kell használni. CE-megfelelőség Ebben a katalógusban szereplő összes termék rendelkezik az idevágó EU-irányelvek szerinti CEmegfelelőséggel. Ugyanez érvényes a mindenkori rendszer részét képező szabványos alkatrészekre is, például csavarokra, alátétekre és anyákra is. A mindenkori EU megfelelőségi nyilatkozat igazolja a nevezett irányelvekkel és szabványokkal való összhangot, de nem jelenti a tulajdonságok garantálását. A mellékelt termékismertetőkben megadott biztonsági tudnivalókat, valamint a biztonsági előírásokat a szerelés és a használat során figyelembe kell venni. Potenciálkiegyenlítéssel/védővezetővel kapcsolatos vizsgálatok A kábeltartó-rendszereknek kellő vezetőképességgel kell rendelkezniük. Csak így biztosítható, hogy a potenciálkiegyenlítés és a földpotenciállal való összeköttetés meglegyen. A vezetőképesség csökkenése mindenekelőtt a csatlakozási helyeken jelentkező átmeneti ellenállásokból adódik. Annak érdekében, hogy ezeket az átmeneti ellenállásokat az OBO kábeltartó-rendszereknél a lehető legkisebb értéken tartsuk, már a fejlesztés során nagy hangt helyeztünk a stabil, átmeneti ellenállástól mentes összeköttetésre. A kifejlesztett rendszerek vizsgálata a BET-laboratóriumban természetesen megtörtént. A bevizsgált árucikkeket az ábrán szereplő vizsgálati jellel jelöltük ebben a katalógusban. A mindenkori vizsgálati jelentések hotline-szolgálatunktól bármikor beszerezhetők. 8 OBO TS

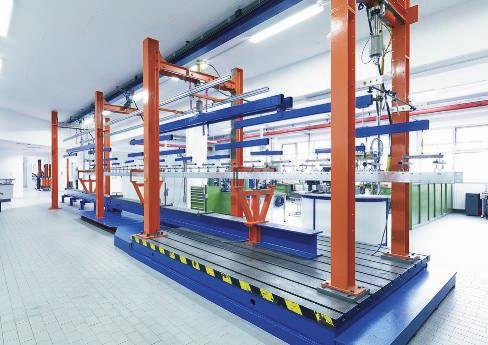

9 Védelmi eszközök bevonása a rendszerbe Tervezési segédlet Terhelésvizsgálatok kábeltartórendszerekhez Minden OBO gyártmányú árucikket és rendszert gyakorlati terhelési teszteknek vetünk alá. Az OBO kábeltartó-rendszerek vizsgálati alapját a DIN EN 6537 illetve DIN VDE 0639 képezi. A terhelésvizsgálat lefolytatása után a támaszközök és az árucikkspecifikus paraméterek ( a szerkezeti elem méretei) függvényében minden szerkezeti elemre meghatározható a maximális terhelhetőség. Az ábrázolás egy, minden szerkezeti elemhez mellékelt diagramban történik. ábeltálcák, konzolok és függesztett oszlopok terhelési vizsgálataira vonatkozó további információk is találhatók ebben a katalógusban. A környezeti erőhatásokkal (például hó, szélterhelés és más befolyásoló tényezők) szembeni ellenállásokat a megadott értékeknél nem vettük figyelembe. TS OBO 9

10 Tervezési segédlet Az elektromágneses összeférhetőség (EMC) definíciója Az utóbbi években állandóan nőtt az elektromos kapcsolások alkalmazása. Akár az ipari berendezéseket, a gyógyászatot, a háztartást, a telekommunikációs berendezéseket, a gépjárműveket vagy az épületek villamos installációit nézzük - mindenütt találunk olyan, nagy teljesítményű elektromos eszközöket és berendezéseket, melyek egyre nagyobb áramokat kapcsolnak, nagyobb adási hatótávolságot érnek el és kis helyen még több energiát képesek továbbítani. A zavarok terjedési útja A legmodernebb technológiák alkalmazásával az alkalmazások komplexitása is nő. Ennek az a következménye, hogy a berendezések részei, a kábelek és vezetékek között több kölcsönös hatás (elektromágneses zavar) léphet fel, ami károkhoz és gazdasági veszteségekhez vezet. Ebben az esetben az elektromágneses összeféhetőségről (EMC) van szó.: Az elektromágneses összeférhetőség (EMC) egy elektromos berendezés azon képessége, hogy elektromágneses környezetben működjön anélkül, hogy ezt a körenyezetet, amelyhez más berendezések is tartoznak, nem megengedett módon befolyásolja (VDE ). A szabványozásban a 2004/08/E sz. EMC-irányelv foglalkozik az elektromágneses összeférhetőséggel. Ez azt jelenti, hogy az elektromos üzemi eszközök, mint zavarforrások, olyan elektromágneses zavarokat sugároznak ki (emisszió), amelyeket más, vevőként (zavarelnyelőként) funkcionáló készülékek vagy berendezések felvesznek (imisszió). Ez nagyon káros hatással lehet a zavarelnyelő működésére, és a legrosszabb esetben teljes működéskimaradást és gazdasági veszteségeket is okozhatnak; a zavarok vezetékhez kötötten vagy elektromágneses hullámok útján is terjedhetnek. Zavarforrás (emisszió kisugárzás) Zavarok csatolása (a zavar terjedése) Zavarelnyelő (emisszió elnyelés) például mobiltelefonok kapcsoló hálózati elemek gyújtóberendezések frekvencia-átalakítók villámcsapás hegesztőkészülékek Galvanikus Induktív apacitív Elektromágneses folyamatirányító ítógépek rádióvevő készülékek vezérlések átalakítók mérőkészülékek 0 OBO TS

11 Az EMC biztosítása Tervezési segédlet Az EMC biztosítása Az EMC biztosításához szisztematikusan kell elkezdeni a tervezést. Azonosítani kell és mennyiségileg is meg kell határozni a zavarforrásokat. A csatolás a zavarnak a zavarforrástól a befolyásolt készülékig, azaz a zavarelnyelőig történő terjedését írja le. Az EMC-tervezés feladata abban áll, hogy a forrásnál, a csatolási úton vagy a zavarelnyelőnél megtett intézkedésekkel biztosítsa az összeférhetőséget. A tervezők és a szerelők egyre gyakrabban találkoznak ezzel a témával mindennapi munkájuk közben. Így az EMC már az installáció és a kábelezés tervezésénél jelentkezik alapvető feladatként. Az elektromágneses összeférhetőség nagyon komplex volta miatt az EMC problémáit egyszerűsítő feltevések alkalmazásával, valamint modellek alkalmazásával, kísérletek és mérések eredményeinek felhasználásával kell analizálni és megoldani. ábeltartó-rendszerek és hatásuk az EMC-re A kábeltartó-rendszerek jelentősen hozzájárulhatnak az EMC javításához. Ezek passzív elemek, és ezért tartósan biztos hatással vannak az EMC-re azáltal, hogy a vezetékek elhelyezése a kábeltartó-rendszereken belül történik, és ezáltal a kábeltartó-rendszerek leárnyékolják azokat. A vezetékeknek a kábeltartó-rendszereken belüli elhelyezése esetén erősen csökken a galvanikus becsatolás és az elektromos és mágneses mezőkön keresztüli becsatolás a vezetékekbe. Így a kábeltartó-rendszerek hozzájárulnak a forrás és az elnyelő közötti csatolás csökkentéséhez. A kábeltartó-rendszerek árnyékoló hatása a csatolási ellenállás és az árnyékoló csillapítás értékével jellemezhető. Ennek köszönhetően a tervező az EMC szempontjából fontos méretezési paraméterekhez jut a kábeltartó-rendszerekről. Villámkisülés Az EMC épületekben végzett hatásanalíziséből (EN ) már ismert, hogy a villámkisülés a legnagyobb feltételezhető zavarforrások közé tartozik. Ilyenkor közvetlen árambetáplálás történik az épületben lévő potenciálkiegyenlítő rendszerbe és/vagy zavarfeszültségek csatolódnak be mágneses úton az elektromos vezetékekbe. A kábeltartó-rendszerek éppen ezeknél a csatolásoknál járul hozzá hatásosan a zavarfeszültségek csökkentéséhez. TS OBO

12 Tervezési segédlet ábeltartó-rendszerek mágneses árnyékoló csillapítása A 3 ka/m erősségű mágneses impulzusmező (H) egy meghatározott kísérleti felépítés esetén: balra kábeltartó-rendszer nélkül, jobbra kábeltartó-rendszerrel. = H mező, 2 = U LzuPE A kábeltartó-rendszerek mágneses árnyékoló hatását a védelem nélküli kábelben indukált feszültség és az ugyanabban, de egy kábeltartó-rendszerben elhelyezett kábelben indukált feszültség decibelben (db) kifejezett viszonya adja meg. Mágneses árnyékoló csillapítás 8/20 db ísérleti felépítés kábeltartórendszerek mágneses árnyékoló csillapításának meghatározására Egy nem árnyékolt vezetéket (NYM-J 5x6mm²) 3 ka/m mágneses térerősségű, 8/20-as mágneses impulzusmező hatásának tesszünk ki. özben mérjük az árnyékolás nélküli vezetékben indukált U feszültséget. Ezután ugyanezt a vezetéket egy kábeltartórendszer közepére helyezzük (egyszer fedéllel, egyszer pedig anélkül), és kitesszük ugyanazon 3 ka/m-es mágneses impulzusmező hatásának. özben mérjük az árnyékolás nélküli vezetékben indukált U2 feszültséget. A mért értékekből a mágneses árnyékoló csillapítás a következő képlet szerint adódik: α S = 20 log (U/U2) db ísérleti eredmény: Egy kábeltartó-rendszer α S mágneses árnyékoló hatása a kísérletekkel és a FEM programmal végzett szimulációval egyértelműen bizonyítható volt. A legjobb, kereken 50 db értékű eredmény a fedeles kábeltartórendszerrel (kábeltálcával) volt elérhető. Megjegyzés: Az elektromos mezőkkel szembeni árnyékoló csillapítás a Faraday-ketrechez hasonlóan megközelítőleg tökéletes. Típus kábeltálca / kábellétra fedél nélkül fedéllel SM 630 FS MS 630 FS MS 630 FT MSU 630 FS MSU 630 FT MSU 630 VA GM 55/300 FS 5 25 LG 630 NS FT OBO TS

13 ábeltartó-rendszerek transzfer-impedanciája Tervezési segédlet ísérleti felépítés a transzfer-impedanciához: = hossz l, 2 = U, 3 = I, 4 = 8/20-as impulzusforrás U zavar : zavarfeszültség, a kábelben mérve I zavar : zavaráram, kívülről betáplálva az árnyékolásba (TS) L : a TS hossza ábeltartó-rendszerek transzferimpedanciája (csatolási ellenállása) A kábeltartó-rendszer transzfer-impedanciája az U zavar a kábeltartórendszeren belül hosszanti irányban mért feszültség és a becsatolt I zavar áram hányadosa. A transzfer-impedanciát az elektromos vezetési tulajdonságok méréséhez hasonlóan a.. fejezet (DIN EN 6537) szerint kell meghatározni. Ha villám csap egy épületbe, akkor villámáramok folynak a teljes potenciálkiegyenlítő rendszerben. A legelőnyösebb, ha a telepített kábeleket és vezetékeket egy kábeltartó-rendszeren belül helyezik Átmeneti-impedancia 8/20 mohm/m el. A telepített kábeltartó-rendszerek mindig be vannak kötve a potenciálkiegyenlítő rendszerbe. Ilyenkor a rész-villámáram a kábeltartó-rendszerek keresztül folyik. Azért még egy egészen kicsi rész a kábeltartó-rendszeren belül lefektetett vezetékeken keresztül is folyhat. Ezt a részt a kábeltartó-rendszer transzfer-impedanciája határozza meg. A transzfer-impedanciára a következő érvényes: Z T = U zavar /(I zavar x L) [mω/m] A megadott értékek olyan méréseken alapulnak, amelynél 8/20 hullámalakú áramimpulzust tápláltak be egy meghatározott hosszúságú kábeltartó-rendszerbe. ísérleti eredmény: A kísérletek egyértelműen igazolták a kábeltartó-rendszer galvanikus csatolás elleni hatását! A legjobb eredmény a fedeles kábeltartó-rendszerrel (kábeltálcával) volt elérhető. Típus kábeltálca / kábellétra fedél nélkül fedéllel MS 630 FS,4 0,7 MS 630 FT,4 0,7 MSU 630 FS 0,44 0,09 MSU 630 FT 0,44 0,09 GM 55/300 FS 6,7 5,5 TS OBO 3

14 Tervezési segédlet ontaktkorrózió ét különböző fém között létrejövő kontaktkorrózió komoly veszélyt jelent s kábeltartó rendszerek terhelhetősége és tartóssága szempontjából. Potenciálkülönbség A potenciálkülönbség nagysága A kontaktkorrózió mértékét nagyban meghatározza a fémek közötti potenciálkülönbség. 00 mv-os potenciálkülönbségtől kontaktkorrózió lép fel és az anód oldali (negatívabb elektródpotenciálú) fém van kitéve a korróziónak. Ezért az "erősen" nem nemesfémek nem kerülhetnek kapcsolatba a nemesfémekkel. Normál Potenciál Tapasztalati feszültségsor Víz ph 6 ontaktkorrózió kialakulásának további előfeltételei A fémek közötti elektromos ellenállás mértéke. Minél nagyobb az ellenállás, annál kisebb a kontaktkorrózió. A titánnál és az alumíniumnál pozitív. Elektrolit kialakulása. Az elektrolit, mint például a páralecsapódás vagy a kondenzvíz megtámadja a védőrétegeket és növeli az elektromos vezetőképességet. A szennyeződés az oldott ionok miatt felerősítik ezt a hatást. Az elektrolit hatásának tartama. Minél hosszabban áll fenn az elektrolit hatása, annál erősebb a korrózió. Az érintkező elekmek felületi viszonya. Ezek befolyásolják az áramsűrűséget. Törekedni kell arra, hogy a "nemesebb" fém minél kisebb mértékben érintkezzen "kevésbé nemes" fémmel. Tapasztalati feszültségsor. mesterséges tengervíz ph 7,5. Fém mv Fém mv Fém mv éz +340 Titán 36 Nikkel Ólom -26 Sárgaréz ötvözet MS Sárgaréz ötvözet MS Ón -40 éz 94 éz -35 Nikkel -230 Nikkel 73 ozsdamentes acél Vas -440 ozsdamentes acél -29 Titán -56 Cink -763 Alumínium -24 Ólom -304 Titán -630 róm -294 róm -336 Alumínium -660 Ón Acél -380 Magnézium Ólom 99,9-328 Alumínium -72 Acél -395 Cink OBO TS

15 ontaktkorrózió Tervezési segédlet Szabadtér Fémalkatrész (nagy) Fémalkatrész (kicsi) OBO Megnevezés Acél, horganyzott (FT, FS, DD, G) Nemesacél V2A, V4A, V5A Alumínium Al éz Cu Alapanyag Bevonat DD/Zn, S234(St37)/Zn, ST4-2/Zn, St500-2/Zn, StW22/Zn, DX5D/Zn FT VA AL CU MS ,.430,.440,.4404,.457, AlMg3, AlMgSi E-Cu S7, F24, Se-Cu(2.0070), SF-Cu F24, St Sárgaréz Ms CuZn39Pb3, CuZn40Pb Sárgaréz MS2 CuZn Öntött cink Zamak ZnAlCu Z40(GD-ZnAl4Cu) Jelmagyarázat 0 Nem áll fenn kontaktkorrózió veszély is kockázat 2 is területi érintkezés esetén kockázatos ( nem nemes fém felület/ nemesfém felület) 3 Jelentős veszély Zamak TS OBO 5

16 Tervezési segédlet ontaktkorrózió Ipari atmoszféra Fémalkatrész (nagy) Fémalkatrész (kicsi) OBO Megnevezés Acél, horganyzott (FT, FS, DD, G) Nemesacél V2A, V4A, V5A Alumínium Al éz Cu Alapanyag Bevonat DD/Zn, S234(St37)/Zn, ST4-2/Zn, St500-2/Zn, StW22/Zn, DX5D/Zn FT VA AL CU MS ,.430,.440,.4404,.457, AlMg3, AlMgSi E-Cu S7, F24, Se-Cu(2.0070), SF-Cu F24, St Messing Ms CuZn39Pb3, CuZn40Pb2 2 0 Messing MS2 CuZn Öntött cink Zamak ZnAlCu Z40(GD-ZnAl4Cu) Jelmagyarázat 0 Nem áll fenn kontaktkorrózió veszély is kockázat 2 is területi érintkezés esetén kockázatos ( nem nemes fém felület/ nemesfém felület) 3 Jelentős veszély Zamak 6 OBO TS

17 ontaktkorrózió Tervezési segédlet Tengeri klima Fémalkatrész (nagy) Fémalkatrész (kicsi) OBO Megnevezés Acél, horganyzott (FT, FS, DD, G) Nemesacél V2A, V4A, V5A Alumínium Al éz Cu Alapanyag Bevonat DD/Zn, S234(St37)/Zn, ST4-2/Zn, St500-2/Zn, StW22/Zn, DX5D/Zn FT VA AL CU MS ,.430,.440,.4404,.457, AlMg3, AlMgSi E-Cu S7, F24, Se-Cu(2.0070), SF-Cu F24, St Sárgaréz Ms CuZn39Pb3, CuZn40Pb2 3 0 Sárgaréz MS2 CuZn Öntött cink Zamak ZnAlCu Z40(GD-ZnAl4Cu) Jelmagyarázat 0 Nem áll fenn kontaktkorrózió veszély is kockázat 2 is területi érintkezés esetén kockázatos ( nem nemes fém felület/ nemesfém felület) 3 Jelentős veszély Zamak TS OBO 7

18 Tervezési segédlet Felületvizsgálat és korrozivitási kategóriák Felületvizsgálat/sópermetszórási vizsgálat A DIN EN 6537 ú TS-szabvány előírásaival összhangban a rendszer minden szerkezeti egységének kellő korrózióállósággal kell rendelkeznie. A minimális horganyréteg-vastagságok megállapítása mérésen alapul. A mindenkori osztályba való besorolás a jobb oldali táblázatban található. A fenti táblázatban az alkalmazási terület és a DIN EN ISO 2944 szerint várható horganykopás kerül ábrázolásra. 8 OBO TS

19 Felületvizsgálat és korrozivitási kategóriák orrozivitási kategóriák a DIN EN ISO 2944 szerint orrozivitási kategória Jellemző belső környezet Jellemző külső környezet orrózióterhelés C Semleges légkörű épületek, pl. irodák, boltok, iskolák, szállodák - jelentéktelen C 2 C 3 C 4 C 5-I C 5-M Fűtetlen épületek, ahol előfordulhat kondenzáció, pl. raktárak, sportcsarnokok Nagy nedvességtartalmú és kissé szennyezett levegőjű gyártócsarnokok, pl., mosoda, sörfőző, élelmiszergyártó vagy tejfeldolgozó létesítmények Vegyipari berendezések, uszodák, tengervíz fölötti csónakházak özel állandó kondenzációval és erős szennyeződéssel terhelt épületek és területek. özel állandó kondenzációval és erős szennyeződéssel terhelt épületek és területek. evésbé szennyezett légkör. Legtöbbször vidéki területeken. Városi és ipari atmoszféra, némi kéndioxid okozta szennyeződés, csekély sóterhelésű tengerparti környezet Ipari és vízparti területek kis sóterheléssel Nagy nedvességtartalmú és agresszív légkörű ipari területek csekély mérsékelt erős nagyon erős (ipar) nagyon erős (tenger) Átlagos horganykopás <0, µm/év 0, - 0,7 µm/év 0,7-2, µm/év 2, - 4,2 µm/év 4,2-8,4 µm/év >4,2-8,4 µm/év Tervezési segédlet orrózióállósági osztályba sorolás (a DIN EN 6537 előzetes tervezetéből) Vízparti területek sóterheléssel. Osztály 0* nincs eferencia szerkezeti anyag és felületkezelés galvanizálva minimum 5 µm rétegvastagságig 2 galvanizálva minimum 2 µm rétegvastagságig 3 előgalvanizálva 275 fok, EN 0327 és EN 0326 szerint 4 előgalvanizálva 350 fok, EN 0327 és EN 0326 szerint 5 galvanizálva (minimum) 45 µm cinkréteg-vastagság az ISO 46 szerint 6 galvanizálva (minimum) 55 µm cinkréteg-vastagság az ISO 46 szerint 7 galvanizálva (minimum) 70 µm cinkréteg-vastagság az ISO 46 szerint 8 galvanizálva (minimum) 85 µm cinkréteg-vastagság az ISO 46 szerint (általában erősen ötvözött szilíciumacél) 9A 9B 9C 9D ASTM szerint gyártott rozsdamentes acél: A 240/A 240M - 95 a, megnevezés S30403 vagy EN 0088, -430 fok, végső felületkezelés nélkül** ASTM szerint gyártott rozsdamentes acél: A 240/A 240M - 95 a, megnevezés S3603 vagy EN 0088, -430 fok, végső felületkezelés nélkül ASTM szerint gyártott rozsdamentes acél: A 240/A 240M - 95 a, megnevezés S30403 vagy EN 0088, -430 fok, végső felületkezeléssel** ASTM szerint gyártott rozsdamentes acél: A 240/A 240M - 95 a, megnevezés S3603 vagy EN 0088, fok, végső felületkezeléssel** * Azoknál az anyagoknál, amelyek nem rendelkeznek deklarált korrózióállósági osztállyal ** A végső kezelési eljárás azért kerül elvégzésre, hogy jobb legyen a repedés okozta korrózió és a többi szennyeződés elleni védelem TS OBO 9

20 Tervezési segédlet Felületek beltéri alkalmazásra Mindegy, hogy beltérben vagy kültéren, agresszív légkörben vagy rendkívül higiénikus feltételek mellett használják a rendszert: a mindenkori követelményeknek megfelelő optimális felületű és anyagú kivitelt kínálja az OBO az Ön kábeltartó-rendszere ára. Az OBO kábeltartórendszerek kiváló minőségű acéllemezből, illetve acélhuzalból készülnek és különféle felületkezelésű kivitelben kaphatók. ülönböző nemesítési, illetve bevonási eljárások gondoskodnak a legmegfelelőbb korrózióvédelemről, a mindenkori felületvédelmi céllal összhangban. Az OBO kábeltartó-rendszerek ezenkívül rozsdamentes és színes bevonatú kivitelekben is rendelkezésre állnak. Beltéri alkalmazási terület Beltéri alkalmazásokhoz galvanikusan horganyzott vagy szalaghorganyzott kábeltartó rendszereket ajánl az OBO. Alkalmasak agreszszív káros anyagok hatásától mentes, száraz légkörű helyiségek esetén. Galvanikus horganyzás Elektrolitikus horganyzás a DIN EN 2329 szerint étegvastagság átlagértéke kb. 2,5-0 μm ohs-irányelv szerint Szerkezeti elemek: rácsos kábeltálcák és apró alkatrészek, mint pl. csavarok, alátétek és anyák. Szalaghorganyzás DIN EN 0346 ( korábban DIN EN 0327) szerinti szalaghorganyzási (tűzi horganyzás) eljárás étegvastagság átlagértéke 20 μ m A lemezek vágási helyeit a katódos korrózióvédelem max 2,0 mm anyagvastagságig védi. Szerkezeti elemek: lemeztermékek, mint pl. kábeltálcák, idomdarabok és elválasztófalak. 20 OBO TS

21 Felületek kültéri alkalmazásra Tervezési segédlet ültéri alkalmazási terület A kültéren és nedves helyiségekben létesítendő installációkhoz az OBO merítéses tűzi horganyzott és a Double Dip horganyzott kiviteleket javasolja. Merítéses tűzi horganyzás Tűzi horganyzás a DIN EN ISO 46 szerinti merítéses eljárásnak megfelelően étegvastagság a DIN EN ISO 46 szerint körülbelül μm Az utólagosan beépített csatlakozási helyeket korrózióvédelem céljából a munkafolyamat végén horganyozni kell Szerkezeti elemek: lemeztermékek, pl. kábeltálcák és hegesztett szerkezeti elemek, valamint pl. függesztett oszlopok és konzolok. Double Dip horganyzás Merítéses horganyzási eljárás horgany-alumínium bevonattal a DIN EN 0346 szerint étegvastagság átlagértéke körülbelül 23 μm A lemezek vágási helyeit a katódos korrózióvédelem maximum 2,0 mm anyagvastagságig védi. Szerkezeti elemek: lemeztermékek, mint pl. fedelek, elválasztófalak és sajtolt alkatrészek. TS OBO 2

22 Tervezési segédlet Felületekvédelem alagútí, élelmiszeripari vagy vegyipari alkalmazásra Alagúti, élelmiszeripari vagy vegyipari alkalmazási terület ülönleges higiéniai, minőségi, valamint nyitott kábelfektetés esetén jelentkező speciális külső megjelenési követelményeknél az OBO rozsdamentes (VA) rendszerei használhatók. V2A rozsdamentes OBO rövidjel: V2A Európai alapanyag:.430 Amerikai alapanyag: 304 A hegesztett szerkezeti elemeket külön passziválni is kell. A nem hegesztett szerkezeti elemeket le kell mosni és zsírtalanítani. Szerkezeti elemek: V2A kiválasztási program a»v2a rozsdamentes rendszerek«cím alatt V4A rozsdamentes OBO rövidjel: V4A Európai alapanyag:.457 Amerikai anyagmegnevezés: 36 / 36 T A hegesztett szerkezeti elemeket külön passziválni is kell. A nem hegesztett szerkezeti elemeket le kell mosni és zsírtalanítani kell. Szerkezeti elemek: V4A kiválasztási program a»v4a rozsdamentes rendszerek«cím alatt 22 OBO TS

23 Felületek különleges külső megjelenéshez vagy speciális környezeti terhelésekhez Tervezési segédlet ülönleges esztétikai követelményeket támasztó vagy speciális környezeti terhelésekkel járó alkalmazási területek Egyre inkább kedveltek a színes bevonatú kábeltartó-rendszerek. A bevonatra esztétikai szempontok vagy korrózióvédelmi okok miatt kerülhet sor: orrózióvédelmi okok miatt szükséges színes bevonatok FT kivitelű kábeltartó-rendszer (merítetten tűzi horganyzott kivitel) Minden AL-színben kapható A látható felületek és/vagy a komplett rendszer bevonása Nyitott kábelfektetés esetén illeszkedik az építmény színeihez A különböző feszültségek/funkciók elválasztása (pl. kék: hálózat, 230/400 V, piros: gyengeáramú vezetékek, pl, telefon- és adatátviteli vezetékek) A színes bevonattal ellátott rendszerek nincsenek külön feltüntetve ebben a katalógusban. Az erre vonatkozó kérdésekben telefonos ügyfél-szolgálatunk a 06/ on szívesen az Ön rendelkezésére. TS OBO 23

24 Tervezési segédlet Milyen kábelezési mód kerül alkalmazásra? ábel és kábel között különbségek vannak. Az optimális kábeltartó-rendszer kiválasztásához fontos tudni, hogy milyen fajta kábeleket kell lefektetni: Érzékeny adatátviteli-vezetékekről van szó, amelyeket a szükséges árnyékolás miatt egy bizonyos távolságra kell egymástól lefektetni? Vagy erőátviteli-vezetékekről, melyeknél a nem elhanyagolható hőfejlődést is figyelembe kell venni? Minden alkalmazási területre található tökéletes megoldás az OBO termékválasztékban. 24 OBO TS

25 Tervezési segédlet ábeltálcák univerzális használatra Alkalmazási területek: a gyengeáramú kábelezéstől egészen az energiaellátásig. ácsos kábeltálcák könnyű vezetékek és kábelek installálásához Alkalmazási területek: IT-hálózatok, telefonhálózatok és vezérlőkábelek. Ezenkívül álmennyezetekben és üreges padlókban is használhatók. ábellétrák nagy keresztmetszetű erőátviteli vezetékekhez Alkalmazási területek: nagy keresztmetszetű kábelek és erőátviteli vezetékek. engyeles bilincsekkel erősíthetők a létrafokokhoz. A nagy teherbíró képesség és a jó szellőzés tökéletes kábelvezetést eredményez. Nagyfesztávú kábeltálcák és kábellétrák nagy támaszközökhöz Alkalmazási területek: olyan installációknál, ahol az építészeti adottságok miatt a támaszközök három méternél hosszabbak. Elemes szerelőcsatornák speciális feladatokhoz A határtalan lehetőségek programja. Az egyénileg kombinálható termékcsaládot különösen bonyolult, összetett installálási feladatok esetén célszerű használni. AZ mini szerelőcsatorna univerzális használatra Alkalmazási terület: Világítási tartórendszerektől az erősáramú kábelezésen keresztül az energia továbbításig. TS OBO 25

26 Tervezési segédlet Hogyan ítsam ki a kábeltérfogatot? A kábelek hasznos keresztmetszete a tényleges kábelfektetéskor kialakuló üres teret szimulálja ábelátmérő () és helyigény (2) A helyes kábeltartó-rendszer kiválasztásának fontos kritériuma a kábeltérfogat, amihez a kábeltálcában elegendő helynek kell rendelkezésre állnia. Mivel a kábelek soha nem fekszenek szorosan és abszolút párhuzamosan egymás mellett, nem elegendő az, ha a térfogat kiításánál csak a kábelátmérőt veszik alapul. A (2r)² képlet reális ítási alapként használható. Az Ön munkájának megkönynyítése érdekében az alábbiakban felsoroljuk a fontosabb kábelok átmérőjét és hasznos keresztmetszetét. Fontos: az itt közölt értékek átlagértékek, melyek a különböző gyártók esetén változhatnak. onkrét esetben a pontos értéket az adott gyártó adatai tartalmazzák. Számítás a (2r)² képlettel Az átmérő keveset árul el a kábel tényleges helyszükségletéről. Végezze el a ítást: (2r)². Ez az érték a reális helyszükségletet adja meg, a közbenső tereket is beleértve. 26 OBO TS

27 Hogyan ítsam ki a kábeltérfogatot? Tervezési segédlet Szigetelt erősáramú vezetékek Szigetelt erősáramú kábelek Távközlési vezetékek Típus Átmérő mm Hasznos ker.m cm² x 4 6,5 0,42 7 x 2,5 3,69 5 x ,76 7 x,5 0,5, 5 x 0 8 3,24 5 x 6 2,5 4,62 5 x 4 3,5,82 5 x 6 4,5 2, 5 x,5 9,5 0,9 5 x 2,5,2 4 x 25 23,5 5,52 4 x ,76 4 x 0 6,5 2,72 4 x 6 9 3,6 4 x 4 2,5,56 4 x 6 3,5,82 4 x,5 9 0,8 4 x 2,5 0,5, 3 x 2,5 9,5 0,9 3 x 4,2 x 25 2,5,56 3 x,5 8,5 0,72 x 0 8 0,64 x 6 9,5 0,9 x 6 7 0,49 Típus Átmérő mm x 0 0,5, 5 x Hasznos ker.m cm² 5 x 25 27,5 7,56 5 x 35 34,56 5 x 0 20,5 4,2 5 x 6 22,5 5,06 5 x 2,5 4,5 2, 5 x 6 8,5 3,42 4 x ,6 5 x,5 3,5,82 4 x x x ,2 4 x ,64 4 x x 70 34,56 4 x 25 25,5 6,5 4 x ,84 4 x 0 8,5 3,42 4 x 6 2,5 4,62 4 x 2,5 3,5,82 4 x 6 6,5 2,72 3 x ,96 4 x,5 2,5,56 3 x ,76 3 x x 0 7,5 3,06 3 x 6 9,5 3,8 3 x,5,5,32 3 x 2,5 2,5,56 x ,84 x x 50 22,5 5,06 x ,25 x 95 8,5 3,42 x 20 20,5 4,2 x 50 5,5 2,4 x 70 6,5 2,72 x 25 2,5,56 x 35 3,5,82 x 6,5,32 Típus Átmérő mm Hasznos ker.m cm² 2 x 2 x 0,6 5 0,25 00 x 2 x 0,8 25,5 6,5 200 x 2 x 0,8 32 0,24 40 x 2 x 0,8 6,5 2,72 60 x 2 x 0, x 2 x 0,8 9,5 0,9 20 x 2 x 0,8 3,69 4 x 2 x 0,8 7 0,49 6 x 2 x 0,8 8,5 0, x 2 x 0,6 23 5,29 2 x 2 x 0,8 6 0,36 60 x 2 x 0,6 3,69 00 x 2 x 0,6 7 2,89 20 x 2 x 0,6 9 0,8 40 x 2 x 0,6,2 6 x 2 x 0,6 6,5 0,42 0 x 2 x 0,6 7,5 0,56 4 x 2 x 0,6 5,5 0,3 Cat... ú adatátviteli vezetékek Típus Átmérő mm Hasznos ker.m cm² Cat ,64 Cat ,64 oax-kábel (standard) Típus SAT/B vezeték Átmérő mm Hasznos ker.m cm² 6,8 0,48 TS OBO 27

28 Tervezési segédlet Hogyan találom meg a megfelelő térfogatú rendszert? ábelmagasság A kábeltálcában elhelyezett kábelek magassága nem lépheti túl a tálca oldalmagasságát. Térfogattartalék A rendszer kiválasztásakor legalább 30% térfogattartalékot kell hagyni az esetleg később beszerelendő kábelek, illetve vezetékek ára. Elágazások Elágazások méretezésénél a kábel hajlítási sugarát figyelembe kell venni. A funkciók elválasztása A térfogat kiválasztásakor ügyelni kell a különféle funkciójú vezetékekre. A különböző feszültségszintek elkülöníthetősége céljából a szükséges távolságokat figyelembe kell venni. Azonos keresztmetszet, eltérő követelmények A szükséges befogadóképességű kábeltartó-rendszer kiválasztását nagyban megkönnyíti a következő táblázat. Megvilágítja a tálca- vagy létraszélesség, az oldalmagasság és a hasznos keresztmetszet közötti összefüggést. Itt figyelembe veendő az adatátviteli és az erőátviteli vezetékek fektetése közötti különbség is azonos kábeltérfogat esetén: amíg az adatátviteli vezetékek ára inkább keskeny, magas tálcát célszerű választani, addig az erőátviteli vezetékekhez a széles, lapos kivitel az alkalmasabb. Példák Lapos, széles változat: pl. erőátviteli vezetékekhez kábeltálca-szélesség: 300 mm oldalpofa-magasság: 35 mm hasznos keresztmetszet: 03 cm 2 eskeny, magas változat: pl. adatátviteli vezetékekhez kábeltálca-szélesség: 00 mm oldalpofa-magasság: 0 mm hasznos keresztmetszet: 08 cm 2 28 OBO TS

29 eferencia kábelezési módok Tervezési segédlet A helyes rendszer kiválasztásakor a szokásos DIN/VDE-szabványokat (0298:.-4. rész) is figyelembe kell venni. Ezek a vezetékek melegedéséről adnak felvilágosítást azok mennyiségének, illetve a környezeti hőmérsékletnek a függvényében. C jelű referencia fektetési mód ábel vagy installációs vezeték perforálás nélküli kábeltálcán, például MSMU. E vagy F jelű referencia fektetési mód ábel vagy installációs vezeték perforált kábeltálcán vízszintesen/- függőlegesen például SM/MSM ok E, F vagy G jelű referencia fektetési mód ábel/installációs vezeték rácsos kábeltálcán, például G-Magic TS OBO 29

30 Tervezési segédlet Hogyan ítsam ki a kábelt? 00 mm = 5 kg/m. 200 mm = 30 kg/m 300 mm = 45 kg/m 400 mm = 60 kg/m 500 mm = 75 kg/m 600 mm = 90 kg/m Az adott feladatnak tökéletesen megfelelő kábeltartó-rendszer kiválasztásakor a rendszer terhelhetősége is döntő jelentőséggel bír. A terhelhetőséget össze kell hangolni a várható kábelsúllyal (a későbbi installálásokra szánt tartalékot is beleértve). A kábel kiításához három változat áll rendelkezésre:. változat: becslés tapasztalati értékek alapján Egy kábeltálca átlagos terhelhetősége durva közelítéssel tapasztalati értékek alapján is meghatározható. Ebben az esetben egy 60 mm oldalmagasságú kábeltálcából vagy kábellétrából álló rendszernél méterenként a szélesség minden 00 mm-e 5 kg-mal terhelhető. A tapasztalati értékeken alapuló becslésnél azonban jóval biztosabb a kábelterhelésnek a DIN VDE rész szerinti képlettel (2. változat) vagy a gyártó adatai alapján (3. változat) történő kiítása. A rajzokon egy 60 mm oldalmagasságú kábeltálca tapasztalati értékeken alapuló terhelhetősége látható, 00 és 600 mm közötti kábeltálca-szélességre vonatkoztatva. 2. változat: VDE 0639 T. része szerinti ítási képlet A DIN VDE 0639 T (kábeltartórendszerek) egy képletet ajánl a maximálisan megengedett kábelterhelés kiítására. Az itt álló ítási példában 60 mm x 300 mm méretű és 78 cm² hasznos keresztmetszetű kábeltálca maximálisan megengedett kábelterhelését határozzuk meg. 0,028 N 3. változat: pontos ítás a gyártó adatai szerint A legtöbb kábelgyártó nagyon pontos lehetőséget nyújt a kábelok kiításához, a tőlük beszerezhető megfelelő listák vagy táblázatok formájában. Fontos: az alábbi táblázatok csak durva áttekintést nyújtanak. Az itt közölt értékek átlagértékek, melyek a különböző gyártók esetén változhatnak. onkrét esetben a pontos értéket az adott gyártó adatai tartalmazzák. kábelterhelés (F) = x hasznos keresztmetszet m x mm² 0,028 N. kábelterhelés (F) = x mm" = 500 N/m m x mm² 2. Átítás newtonból (N) kilogrammba (kg) 0 N ~ kg azaz a mi példánkban: 500 N/m = 50 kg/m 3. Maximálisan fellépő terhelés = 50 kg/m 30 OBO TS

31 A különféle kábelok tényleges kábelai Tervezési segédlet Szigetelt erősáramú vezetékek Szigetelt erősáramú kábelek Távközlési vezetékek Típus x 4 0,08 x 6 0,05 5 x 25,99 7 x,5 0,235 7 x 2,5 0,35 5 x 6 0,54 5 x 0 0,85 5 x 6,35 5 x,5 0,9 5 x 2,5 0,27 5 x 4 0,4 4 x 6,09 4 x 25,64 4 x 35 2,09 4 x 4 0,33 4 x 6 0,46 4 x 0 0,69 3 x 4 0,265 4 x,5 0,6 4 x 2,5 0,23 x 25 0,33 3 x,5 0,35 3 x 2,5 0,9 x 0 0,55 x 6 0,23 ábelterhelés kg/m Típus x 0 0,8 x 6 0,24 5 x 25,95 5 x 35 2,4 5 x 50 3,5 5 x 6 0,6 5 x 0 0,88 5 x 6,25 4 x x,5 0,27 5 x 2,5 0,35 4 x 20 5,2 4 x 50 6,4 4 x 85 8,05 4 x 50 2,3 4 x 70 3, 4 x 95 4,2 4 x 6,05 4 x 25,6 4 x 35,75 4 x,5 0,22 4 x 2,5 0,29 4 x 6 0,4 3 x 50,8 3 x 70 2,4 3 x x 2,5 0,24 3 x 0 0,58 3 x 6 0,8 x 240 2,6 x 300 3,2 3 x,5 0,9 x 20,35 x 50,65 x 85 2 x 50 0,6 x 70 0,8 x 95, x 25 0,35 x 35 0,46 ábelterhelés kg/m Típus 2 x 2 x 0,6 0,03 4 x 2 x 0,6 0, x 2 x 0,8 0, x 2 x 0,8,79 20 x 2 x 0,8 0, x 2 x 0,8 0,38 60 x 2 x 0,8 0,54 4 x 2 x 0,8 0,055 6 x 2 x 0,8 0,08 0 x 2 x 0,8 0,5 00 x 2 x 0,6 0, x 2 x 0,6 0,87 2 x 2 x 0,8 0,04 20 x 2 x 0,6 0, 40 x 2 x 0,6 0,2 60 x 2 x 0,6 0,275 6 x 2 x 0,6 0,05 0 x 2 x 0,6 0,065 ábelterhelés kg/m Cat... ú adatátviteli vezetékek Típus Cat. 5 0,06 Cat. 6 0,06 ábelterhelés kg/m oax-kábel (standard) Típus SAT/B-vezeték 0,06 ábelterhelés kg/m TS OBO 3

32 Tervezési segédlet Melyik tálca és létra mekkora kábelterhet visel el? A piktogramok magyarázata: = terhelés kn-ban a szerelő a nélkül, 2 = támaszköz, m, 3 = oldalpofa-magasság, mm Terhelésvizsgálatok kábeltartórendszerekhez Minden OBO gyártmányú árucikket és rendszert gyakorlati terhelési teszteknek vetünk alá. Az OBO kábeltartó-rendszerek vizsgálati alapját a DIN EN 6537, ill. a DIN VDE 0639 képezi. A terhelésvizsgálat lefolytatása után a támaszközök és az árucikkspecifikus paraméterek (a szerkezeti elem méretei) függvényében minden szerkezeti elemre meghatározható a maximális terhelhetőség. Az ábrázolás egy, minden szerkezeti elemhez mellékelt diagramban történik. ábeltálcák, konzolok és függesztett oszlopok terhelésvizsgálataira vonatkozó további információk is találhatók ebben a katalógusban. A környezeti erőhatásokkal (például hó, szélterhelés és más befolyásoló tényezők) szembeni ellenállásokat a megadott értékeknél nem vettük figyelembe. 32 OBO TS

33 Tervezési segédlet A terhelési diagram jelmagyarázata = terhelés, kn/m a szerelő a nélkül 2 = támaszköz, m 3 = oldalpofa-behajlás, mm 4 = a vizsgálati eljárás támaszközeinek vázlatos ábrázo- lása -- megengedett terhelés támaszközönként különböző tálcaszélességekre -- oldalpofa-behajlás támaszközönként. Információ: A vizsgálati eljárás Az OBO kábeltartó-rendszerek vizsgálati alapját a VDE 0639, rész. illetve a DIN EN 6537 képezi. A vizsgálatok célja az, hogy az alátámasztási távolságok és a paraméterek (a szerkezeti elem szélessége, támasztávolság stb)függvényében minden szerkezeti elemre meghatározható és egy, minden szerkezeti elemhez mellékelt diagrammban ábrázolható legyen a maximális terhelhetőség. A kék alapú felület a középső részen változtatható és a kábeltálca elülső és hátsó végén a 0,8 x L tényezőjű támaszközzel (L) rendelkező kisérleti felépítést vázolja. 2. Információ: a kiválasztott kábeltálca- vagy kábellétra szélességekhez tartozó terhelési görbék A kábeltálcáknak a támaszköztől függő terhelhetősége a terhelési görbék segítségével olvasható le a diagramról itt példaként az MS 60/... ú kábeltálcához tartozót ábrázoltuk 00 és 600 mm közötti tálcaszélességre. Előfordulhat, hogy a különböző szélességekhez más-más terhelési görbe tartozik, ilyenkor egyszerre több görbe is található a terhelési diagrammban- A kábeltálcák terhelhetősége szempontjából fontos tényező- a támaszköz és az oldalmagasság mellett- a onként változó anyagvastagság. TS OBO 33

34 Tervezési segédlet Melyik tálca és létra mekkora kábelterhet visel el? 3. Információ: lehetséges támaszközök A kábeltálca ára elméletileg lehetséges támaszközök a táblázat alján látható tengelyen vannak felsorolva. A terhelési görbék segítségével könnyen leolvasható, hogy a növekvő támaszközzel milyen mértékben csökken a rendszer terhelhetősége. Minden OBO kábeltartó-rendszerre (a nagyfesztávú kábeltálcák kivételével) érvényes az az ajánlás, hogy lehetőleg ne lépjék túl az,5 m támaszközt. 4. Információ: a terhelés/támaszköz viszony Milyen támaszköznél mekkora terhelés lehetséges? A megfelelő információk minden további nélkül kivehetők a diagramból. Példánkban (kék alapon) az MS ú tálcához 2,25 m támaszköz esetén, kábellétra-folyóméterenként 0,75 kn maximális terhelhetőség adódik. Vegye figyelembe, hogy ennél a példánál a kábeltálca befogadóképessége túllépheti a megengedett terhelést. Ezért nem célszerű túllépni az OBO által ajánlott,5 m támaszközt. 5. Információ: W = oldalpofa-behajlás Milyen mértékben járul hozzá a kábeltálca terhelése az oldalpofa behajlásához? Ezt az információt a kék színű görbe (w) szolgáltatja mm-ben megadott értékekkel (a diagram jobb oldalán látható tengelyen tájékoztató értékek szerepelnek). A kék görbe lefutása azt jelzi, milyen gyorsan nő a kábeltálca behajlása növekvő támaszköz esetén. A példánkban a 2,25 m támaszközhöz tartozó behajlást jelöltük meg, ami itt körülbrlül 2 mm-t tesz ki. 34 OBO TS

35 Melyik konzol mekkora kábelterhelést visel el? Tervezési segédlet Az OBO kábeltartó-rendszerek lényeges részét képezik a szerelési komponensek, különös tekintettel a konzolokra és a függesztett oszlopokra. Ezek összekötő tagok a kábeltálcák és a kábellétrák, valamint a fal, illetve a mennyezet között, és így a teljes rendszer fontos alkotóelemei. Ha egy kábeltartószerkezet terhelhetőségének meghatározásáról van szó, akkor a konzolokat és a függesztett oszlopokat is feltétlenül figyelembe kell venni. A célnak megfelelő termékek kiválasztásakor itt is segít a vizsgálati diagram. A terhelési diagram jelmagyarázata behajlás mm-ben a konzolcsúcson 2 terhelés a szerelő a nélkül, kn/m -- terhelési görbék különböző konzolhosszakra TS OBO 35

36 Tervezési segédlet Melyik konzol mekkora kábelterhelést visel el?. Információ: a konzolok ajánlott maximális terhelése A konzol a tartószerkezet azon része, amelyen a kábeltálca vagy a rácsos kábeltálca felfekszik. Vagy közvetlenül a fallal vagy oszlopokon keresztül a mennyezettel van összeköttetésben. A konzol maximális terhelhetőségéről a diagram jobb oldalán található szürke hasáb tájékoztat. 3. Információ: a konzolcsúcs behajlása egy bizonyos terhelés esetén A diagramon lévő terhelési görbe információt ad a konzolcsúcs behajlásáról egy bizonyos terhelés esetén. A példánkban (narancssárga, pontozott vonallal jelölve) a 60 mm hosszú konzolra 2 kn terhelés esetén körülbelül 3, mm behajlás adódik. A következő ökölszabály mindig érvényes: minél rövidebb a konzol, annál kisebb a behajlás. 4. Információ: a konzolcsúcs behajlása maximális terhelés esetén A diagramon a konzol maximális terhelés esetén fellépő behajlása is leolvasható. A sárgával jelölt példánkban a 60 mm hosszú konzol behajlására 3,0 kn maximális terhelés esetén körülbelül 4,5 mm behajlás adódik. A behajlás minimalizálása érdekében a kábelterhelés pontjának lehetőleg mindig közel kell lennie a fali rögzítőhöz, ill. az oszloprögzítéshez. 2. Információ: terhelési görbék minden konzolszélességhez A konzol behajlása a szélességétől függ, ami a példánkban 0 és 60 mm közé eshet. A terhelési görbék a mindenkori konzolhoz vannak hozzárendelve. 36 OBO TS

37 Melyik oszlop mekkora kábelterhelést visel el? Tervezési segédlet A terhelési diagram jelmagyarázata behajlás mm-ben a konzolcsúcson 2 terhelés a szerelő a nélkül, kn/m -- terhelési görbék különböző konzolhosszakra. Információ: különböző oszlophosszak és konzolszélességek Nem csak a konzol szélessége, hanem a függesztett oszlop hoszsza is hatással van a kábeltartórendszer terhelhetőségére. A diagram terhelési görbéiből leolvasható a 600, 000, 500, illetve mm hosszú függesztett oszlop terhelhetősége a konzol hoszszának figyelembevétele mellett. 2. Információ: a kitérés kiítása a példa alapján A függesztett oszlop/konzol/kábeltálca alkotta teljes rendszer terhelésének a függesztett oszlop függőlegesből való kitérése a következménye. A kitérés értéke a diagram bal szélén lévő tengelyen olvasható le. A mi példánkban (kék alapon) a 400 mm széles konzollal kombinált, 500 mm hosszú függesztett oszlopra 4 kn terhelés esetén körülbelül 4 mm kitérés adódik az oszlop végén. 3. Információ: a kitérés kiítása maximális terhelés esetén a példa alapján A diagramról a függesztett oszlop maximális terhelés esetén adódó kitérése is leolvasható. A mi kékkel jelölt példánkban a 400 mm széles konzollal kombinált,.500 mm hosszú függesztett oszlopra 5 kn maximális kábelterhelés esetén körülbelül 8 mm kitérés adódik az oszlop végén. TS OBO 37

38 66 OBO TS

39 Tervezési segédlet: Magic kábeltálca rendszerek Szerelési segédlet SM kábeltálcákhoz 80 TS OBO 67

40 A kábeltálca-rendszerek új korszaka megkezdődött. Magic kábeltálca rendszerek. Tervezési segédlet: kábeltálca rendszerek Egyszerű szerelés A könnyű szerelhetőség előnyeit főleg fej feletti, ill. nagy magasságban végzett szereléskor lehet érezni. A Magic az első kábeltálca-rendszer a világon, amelynek a tálcától az idomig minden eleme összepattintható, innovatív Magic rendszerű csatlakozással van ellátva. Az előnyök kombinációja teszi a szerelést egyszerűbbé és gyorsabbá. Jobban terhelhető A Magic-rendszerű kábeltálcák jobb terhelhetőségükkel felülmúlják az eddig alkalmazott tálca okat. A 3D kialakításnak, azaz a dombornyomott és a lézerhegesztett fenéklemeznek köszönhetően a terhelhetőség meghaladja a korábbi ok terhelhetőségét. 68 OBO TS

41 Tervezési segédlet: kábeltálca rendszerek Öko egyen növelése Az új bevezetett termékcsalád innovatív és szabadalmaztatott DUO-Plus gyártási eljárása láthatóan optimalizálja a CO2 egyent. Ezzel a technológiai újítással évente körülbelül 2600 tonnával kevesebb CO2 keletkezik. TS OBO 69

42 Megnövelt kábel szellőzés és szabad vízelvezetés Tervezési segédlet: kábeltálca rendszerek Jobb szellőzés A fenéklemez újszerű kialakítása a kábelek kiemelkedően jó szellőzését garantálja. A VDE előírása szerint a kábeltálcák 30% feletti perforáció esetén minősülnek perforált kábeltálcának. A fenti minősítés szerinti perforált kábeltálcák alkalmazása esetén kedvezőbbek a kábelek hűlési viszonyai, a jobb hűlési körülmények miatt kisebb keresztmetszetű kábel is elegendő. 70 OBO TS

43 Tervezési segédlet: kábeltálca rendszerek Optimális vízelvezetés A szabvány előírásoknak megfelelően perforált MSM, SSM és ISM ú kábeltálcák 200 mm szélességtől sprinkler-berendezések alatti szerelésekhez is alkalmazhatóak, mivel kielégítik a VDS követelményeit. Az új fenékkialakítás optimális vízelvezetést biztosít. TS OBO 7

44 övetkezetesen átgondolt Tervezési segédlet: kábeltálca rendszerek Egymásba pattintható idomok Még gyorsabb. Még egyszerűbb. Az összes klasszikus idom mint sarokidom, T-elem, beépíthető leágazóelem, keresztidom rendelkezik a bepattinható rugós csatlakozással. A kábeltálcát a rugós végével felülről kell csatlakoztatni az idomhoz. Az összeillesztett csatorna- és idomvégek egy mozdulattal egymásba pattinthatók, csavarok, összekötők vagy egyéb kiegészítők nélkül. 72 OBO TS

45 Univerzális toldóelem Minden esetben biztosítja a tálcarendszer elemeinek tökéletes csatlakozását. A variálható csavarmentes Magic összekötő 50 mm illeszkedési méreteltérés esetén is alkalmas a hézagok áthidalására. Így minden esetben megfelelő biztonságú toldókötést garantálnak. A Magic-rendszerű univerzális összekötők maximum 0 -ig könnyedén korrigálják a nyomvonalak tengelyhibáit, illetve segítségükkel a nagy sugarú objektumok oldalfalára (tartályok, alagútfal, stb.) is szerelhetők. Tervezési segédlet: kábeltálca rendszerek TS OBO 73

46 Tökéletes kapcsolódás: a moduláris Magic-rendszer Tervezési segédlet: kábeltálca rendszerek 35 mm oldalmagasság SM mm oldalmagasság SM 60 MSM 60 SSM 60 MSMU 60 SSMU 60 ISM mm oldalmagasság MSM 85 SSM 85 MSMU 85 SSMU 85 0 mm oldalmagasság MSM 0 SSM 0 MSMU 0 SSMU 0 74 OBO TS

47 Egymásba pattintható idomok, oldalmagasság 35 mm Tervezési segédlet: kábeltálca rendszerek Egymásba pattintható idomok, oldalmagasság 60 mm Egymásba pattintható idomok, oldalmagasság 85 mm Egymásba pattintható idomok, oldalmagasság 0 mm TS OBO 75

48 Installációs elv: Járható kábeltálca rendszer Tervezési segédlet: kábeltálca rendszerek endszerelemek ábeltálca SM 2 Magic 90 -os sarokidom 3 Magic 45 -os sarokidom 4 Magic T-leágazóidom 5 Magic keresztidom 6 Magic beépíthető leágazóidom 7 Függőleges sarokedom 90 eső 8 Függőleges sarokidom 90 emelkedő 9 Magic hosszanti összekötő készlet 0 Fedél forgóretesszel 76 OBO TS

49 endszerleírás: SM kábeltálca rendszer Tervezési segédlet: kábeltálca rendszerek Az S-Magic kábeltálcák a kábeltálcák még gyorsabb hosszanti összekötését teszik lehetővé. A csavarmentes, innovatív hosszanti összekötő felszerelése gyerekjáték. Egyszerűen csak egymás fölé kell helyezni és bepattintani a kábeltálcák végeit, és már kész is! A tartós és statikailag terhelhető hosszanti összekötő a fenéken levő fülek visszahajlításával még stabilabbá válik. Az S-Magic kábeltálca 35 és 60 mm oldalmagassággal szállítható. Az átfogó idomprogram sarokidommal (45. és 90.), T-leágazóidommal, beépíthető leágazóelemmel és keresztidommal teszi teljessé a rendszert. Függőleges irányváltáshoz 90 -os sarok- valamint csuklós sarokidom (emelkedő/eső) használható. Az idomdarabok szerelésénél mindig kiegészítő alátámasztásokat kell használni. A különböző idomdarabok mellett természetesen az összekötők minden praktikus fajtája (hosszanti, sarok- és csuklós összekötő) és sok tartozék, mint pl. a válaszfalak, toldásponti takarólemezek, szerelőlapok és fedelek is tartoznak a rendszerhez. Ehhez a rendszerhez tartozó szerelési példákat és leírásokat a következő oldalakon találhatja meg. TS OBO 77

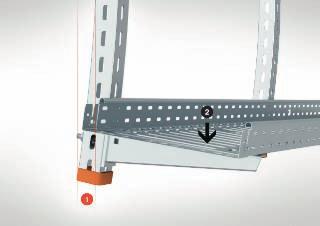

50 Szerelési segédlet SM kábeltálcákhoz Tervezési segédlet: kábeltálca rendszerek özpontos függesztés özvetlen központos függesztés 2078/M0 ú menetes rúddal. Erre a szerelési változatra mm széles Skábeltálcáknál van lehetőség. Mennyezetre szerelés U-oszloppal és konzollal ábeltálca standard szerelése US.. ú függesztett oszloppal és a hozzá tartozó AW ú oszlopkonzollal. Szerelés oldalfalra konzollal ábeltálca standard szerelése a falra fali és oszlopkonzolokkal. A kábeltálca rögzítése a konzolra gyorsrögzítővel A gyorsrögzítőt fölfelé kell nyomni, és közben 90 -kal el kell fordítani Bepattanás után a gyorsrögzítő meghúzással tartósan rögzíthető. ábeltálcák hosszanti összekötése, S Magic A hosszanti összekötés egyszerűen a kábeltálcák egymásba helyezésével történik. Ügyeljen a szerelési irányra! ábeltálcák hosszanti összekötése, S Magic A következő szálat felülről kell a kábeltálca karmantyús végébe belepattintani. ábeltálcák hosszanti összekötése, S Magic Az optimális hosszanti összekötést egy kattanás jelzi. Ezután egy csavarhúzóval rá kell hajlítani a fenéken lévő rögzítőfüleket - és kész. ábeltálcák hosszanti összekötése, S Magic A kábeltálca fenekén lévő rögzítőfülek visszahajlítása a kereskedelemben kapható csavarhúzóval elvégezhető. Az összekötés oldása Az összekötés természetesen ismét oldható. Ehhez egyszerűen csak a rugóelem alá kell tolni egy csavarhúzót. Ettől kiold a reteszelés. 78 OBO TS

51 TSMV Magic hosszanti összekötő készlet ábeltálca összekötőszett gyorsrögzítővel kábeltálcák és idomdarabok csavarnélküli összekötéséhez. Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. TSMV Magic hosszanti összekötő készlet szerelése TSMV Magic hosszanti összekötő készletet a tálca vágott végénél használjuk. Egyszerűen csak rögzítse az összekötőkészlet két oldalelemét az oldalpofába s a hozzátartozó toldásponti takarólécet addig nyonja befelé, amíg be nem pattan a helyére. TSMV Magic hosszanti összekötő készlet szerelése 400 mm tálca szélesség felett az összekötés megerősítéséhez a takarólécet csavarral kell rögzíteni. Tervezési segédlet: kábeltálca rendszerek Padlóra rögzítés Padlóra rögzítés DBL ú távtartó kengyellel. ábeltálcák vízszintes sarokösszekötése ábellétrák vízszintes sarokösszekötése helyszínen elkészített sarokelemek és vágott kábeltálca-végek esetén. ábellétrák függőleges csuklós összekötése ábeltálcák függőleges csuklós összekötése kivitelezéskor készített tetszőleges szögű szintugrásoknál. Szűkítő és véglezáró lemez beépítése Szűkítőszeglet beépítése miatti szélesség változás. Ezzel az elemmel kábeltálcák véglezárása is megvalósítható. A rugóelem leszerelése Idomdarabok csatlakoztatása előtt az ábra szerint el kell távolítani a rugóelemet. Az idomdarab (400 mm szélességtől) vagy vágott kábeltálca csatlakoztatása a szokásos hosszanti összekötőkkel vagy a hosszanti összekötő készlettel történik. Magic ív szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. TS OBO 79

52 Tervezési segédlet: kábeltálca rendszerek Magic beépíthető leágazó idom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. Magic vertikális leágazás kialakítása beépíthető leágazóidom felhasználásával (alulnézet) A beépíthető leágazóidom felhasználásával függőleges felszálló szakaszok is csatlakoztathatók. A kábeltálcában kivitelezéskor kell elkészíteni a lyukat. 400 mm fölötti szélességekhez külön kell megrendelni az összekötő anyagot! Vertikális leágazás kialakítása beépíthető leágazóidom felhasználásával (felülnézet) A beépíthető leágazóidom felhasználásával függőleges felszálló szakaszok is csatlakoztathatók. A kábeltálcában kivitelezéskor kell elkészíteni a lyukat. 400 mm fölötti szélességekhez külön kell megrendelni az összekötő anyagot! Magic T- leágazóidom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. Magic eresztidom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. 90 -os sarokidom (emelkedő/eső) A 90 -os vertikális sarokidomot rá kell tolni a kábeltálca pofalemezére, és M6x2 mm-es FSB félgömbfejű csavarokkal össze kell csavarozni őket. A fedelet lazán kell felhelyezni, majd a ráhelyezendő kábeltálcafedéllel kell rögzíteni. iegészítő rögzítésre a DU fedélkapocs használható. Csuklós ívelem szerelése függőleges / emelkedő iránytörés esetén Függőlegesen emelkedő csuklós sarokelem szintbeli különbségek áthidalására vagy vízszintesből függőlegesbe váltásra. A csuklós sarokidom közvetlenül csuklós összekötőkkel rögzíthető a kábeltálcához. Csuklós ívelem szerelése függőleges / eső iránytörés esetén Vertikális eső csuklós sarokelem szerelése szintkülönbségek áthidalásához és horizontális síkról vertikálisra történő váltáshoz. ilépőél-védőlemez szerelése A védőemezt a kábeltálca végére kell rögzíteni. A fenéklemez az elmenő kábelek és vezetékek védelmére szolgál. 80 OBO TS

53 Szerelőlap gyorsrögzítővel MP ú szerelőlap rögzítése a kábeltálca oldalára. A szerelőlap gyorsrögzítők segítségével a pofalemezre rögzíthető, majd FSB 6x2 mm méretű félgömbfejű csavarokkal tartósan felerősíthető. Univerzális szerelőlap Az MP UNI szerelőlap csavarokkal rögzíthető a kábeltálca oldallemezére. Fedél szerelése forgóretesszel A forgóreteszes fedél rögzítése a forgóretesz 90 -os elfordításával történik. A szorítórögzítés a kábeltálca görgőzött pofalemeze alatt történik. Tervezési segédlet: kábeltálca rendszerek Fedelek rögzítése rugós fedélkapcsokkal A csavarnélküli fedélszerelés perforálás nélküli fedelekkel és a DU ú fedélkapoccsal történik. A fedélkapcsot a kábeltálca perforálásába kell rögzíteni. Idomdarabfedél szerelése Az idomdarabfedél rögzíése forgóretesszel történik. ögzítéshez fordítsa el a forgóreteszt 90 -kal. Élvédő szalag lemezvégekhez A lemezek élének védelmére az élvédő szalag használható. Az élvédő szalag kiválasztásakor vegye figyelembe a mindenkori lemezvastagságot. Válaszfal szerelése csavar nélkül A TSG... válaszfal csavarok nélküli szerelése a S szorítókapoccsal. A válaszfal egyszerűen a toldáspont fölé helyezhető, és a TSGV válaszfal-összekötő segítségével csavarok nélkül rögzíthető. Válaszfal szerelése csavaros kötéssel TSG 60 válaszfal csavaros rögzítése M6x2-es félgömbfejű csavarokkal. A válaszfal egyszerűen a toldáspont fölé helyezhető, és a TSGV válaszfal-összekötő segítségével csavarok nélkül rögzíthető. TS OBO 8

54 Installációs elv: MSM, SSM, ISM kábeltálca rendszer Tervezési segédlet: kábeltálca rendszerek endszerelemek ábeltálca MSM / SSM / ISM 2 Magic 90 -os sarokidom 3 Magic 45 -os sarokidom 4 Magic T-leágazóidom 5 Magic keresztidom 6 Magic beépíthető leágazóidom 7 Szűkítő és véglezáró lemez 8 Magic hosszanti összekötő készlet 9 Fedél forgóretesszel 82 OBO TS

55 endszerleírás: MSM, SSM, ISM kábeltálca rendszer Tervezési segédlet: kábeltálca rendszerek A kábeltálca kábelek és vezetékek univerzális fektetésére alkalmasak. A gyengeáramú kábelezéstől az energiaellátásig, az adatvezetéktől egészen a telekommunikációs hálózatig. Az átgondolt rendszerelemeket tartalmazó, folytonosan bővülő termékválaszték minden feladat tökéletes megoldását teszi lehetővé. Mindegy, hogy száraz beltérben vagy agresszív légkörben használják öket, a különböző felületkivitelek és anyagok gondoskodnak a biztos korrózióvédelemről. ínálatban 60, 85 és 0 mm oldalmagasságú kábeltálcák találhatóak. Mivel a perforáció aránya magasabb mint 30%, az MSM és SSM tálcák 200 mm és nagyobb széleség esetén sprinklerek alá is szerelhetőek. Az ISM tálca széles oldalperforációval rendelkezik, melyeken keresztül kábeleket lehet ki és bevezetni. A különböző idomdarabok mellett természetesen az összekötők többféle fajtája és sok tartozék is megtalálható a kínálatban, mint pl. a válaszfalak, toldásponti takarólemezek, szerelőlapok és fedelek is tartoznak a rendszerhez. Az ehhez a rendszerhez tartozó szerelési példákat és leírásokat a következő oldalakon találhatja meg. TS OBO 83

56 Szerelési segédlet MSM, SSM, ISM kábeltálcákhoz Tervezési segédlet: kábeltálca rendszerek özpontos függesztés MSM, SSM, és ISM ú perforált tálcák központos felfüggesztése MAH ú központos függesztett tartóval és 2078/M0 ú menetes rúddal. Szerelés födémre ábeltálca mennyezetre szerelése függesztett oszloppal, fali és oszlopkonzollal. Szerelés oldalfalra konzollal ábeltálca standard szerelése a falra fali és oszlopkonzolokkal. TSMV Magic hosszanti összekötő készlet ábeltálca összekötőszett gyorsrögzítővel kábeltálcák és idomdarabok csavarnélküli összekötéséhez. Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. TSMV Magic hosszanti összekötő készlet szerelése Egyszerűen csak rögzítse az összekötőkészlet két oldalelemét az oldalpofába. TSMV Magic hosszanti összekötő készlet szerelése A hozzátartozó toldásponti takarólécet addig nyonja befelé, amíg be nem pattan a helyére. 400 mm tálca szélesség felett az összekötés megerősítéséhez a takarólécet csavarral kell rögzíteni. TSMV Magic hosszanti összekötő készlet szerelése TSMV hosszanti összekötő korrekt szerelése. ábeltálcák vízszintes sarokösszekötése lépés: A kívánt szög megadása után az egyik olallemezt vágja be. ábeltálcák vízszintes sarokösszekötése 2 lépés: A másik elemnél is távolítsa el az oldallemezt és fenéklemez felesleges részét 84 OBO TS

57 ábeltálcák vízszintes sarokösszekötése 3 lépés: Ezután a tálcavégeket helyezze egymásba, s a fenéknél és az oldalán is csavarozza össze. Az oldallemezek összekötéséhez sarokösszekötő használata szükséges. ábeltálcák függőleges csuklós összekötése ábeltálcák függőleges csuklós összekötése kivitelezéskor készített tetszőleges szögű szintugrásoknál. Magic ív szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. Tervezési segédlet: kábeltálca rendszerek Magic beépíthető leágazó idom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. Magic T- leágazóidom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. Magic eresztidom szerelése Az idomok szerelése egyszerűen az elemek egymásba helyezésével történik. A kábeltálcát a rugós felével felülről kell az idomba kattanásig belenyomni. 90 -os sarokidom (emelkedő/eső) 90 -os emelkedő vagy eső kivitelű sarokelem függőleges irányváltásokhoz. Csuklós ívelem beépítése vertikális iránytörés kialakításához A nyomvonalak vertikális iránytörései csuklós ívelemek beépítésével alakíthatók ki. Az ívelemek GV csuklós összekötőkkel csatlakoznak a kábeltálcához. Csuklós ívelem szerelése függőleges / emelkedő iránytörés esetén A vízszintesből függőlegesbe forduló, emelkedő nyomvonalszakasz a csuklós ívelemek beépítésével alakítható ki. Az ívelemek GV csuklós összekötőkkel csatlakoznak a kábeltálcához. TS OBO 85

58 Tervezési segédlet: kábeltálca rendszerek Fedelek rögzítése rugós fedélkapcsokkal A DLU ú, -forgóretesz nélküli- kábeltálca fedél a DU ú fedélkapcsokkal rögzíthető. A fedélkapcsot az oldalpofán lévő perforációba kell bepattintani. Fenék-véglemez szerelése A kábeltálcából kilépő kábelek szigetelését a fenéklemez éle megsértheti, a BEB ú fenék-véglemez alkalmazásával a sérülések elkerülhetők. Szerelőlap gyorsrögzítővel MP ú szerelőlap rögzítése a kábeltálcára. A szerelőlap gyorsrögzítők segítségével az oldallemezre rögzíthető, majd FS B ú félgömbfejű csavarokkal tartósan felerősíthető. Univerzális szerelőlap MP UNI ú szerelőlap rögzítése kábeltálcára. Szűkítő és véglezáró lemez beépítése A szűkítőszeglet és véglezáró lemez kábeltálcák lezárására és szélességének csökkentésére használható. Válaszfal szerelése csavaros kötéssel TSG 60 válaszfal csavaros rögzítése M6x2-es félgömbfejű csavarokkal. A válaszfal egyszerűen a toldáspont fölé helyezhető, és a TSGV válaszfal-összekötő segítségével csavarok nélkül rögzíthető. 86 OBO TS

59 Vizsgálati jel Elektrotechnikai, elektronikai és ítástechnikai szakmai szövetség, Németország FIMO, Finnország EMA-EU, Hollandia Osztrák Elektrotechnikai Szövetség, Ausztria Szövetségi Erősáramú Felügyelet, Svájc NEMO, Norvégia SEMO An Inchcape Testing Services Company, Svédország M Metrikus termékek jelölése DEMO, Danmarks Elektriske Materielkontrol, Dánia Sähkötarkastuskeskus Elinspektionscentralen Electrical Inspectorate, Finnország Underwriters Laboratories Inc., USA Underwriters Laboratories Inc., USA Canadian Standards Association, anada CEBEC, Belgium STOWAZYSZENIE ELETYÓW POLSICH, Lengyelország utató és Anyagvizsgáló Intézet, Németország További információk lökési igénybevételre bevizsgálva, Szövetségi polgári védelmi hivatal, Németország MAGYA ELETOTECHNIAI ELLENŐZŐ INTÉZET Budapest, Magyarország Német Építéstechnikai Intézet, Berlin, Németország ELETOTECHNICÝ ZUŠEBNÌ ÚSTAV, Cseh öztársaság Vizsgálati jelek műszaki munkaeszközök ára, VDE Vizsgáló- és Tanúsító Intézet, Offenbach, Németország 50 OBO TS

60 Piktogramok magyarázata Tűzvédelem A tűzszakaszhatáron átvezető rendszer percekben mért időbeli állóképessége tűz esetén. A tűzszakaszhatáron átvezető rendszer percekben mért időbeli állóképessége tűz esetén. Egyebek könnyen szerelhető elem evesebb CO2 Alkalmas esőztető, sprinkler berendezésekhez Anyagok Laposacél L-profil U-acél Szerkezeti anyagok alumínium rozsdamentes acél (W. Nr..43) rozsdamentes acél (W. Nr..430) rozsdamentes acél (W. Nr..4303) rozsdamentes acél (W. Nr..430) rozsdamentes acél, (W. Nr..440) rozsdamentes acél, (W. Nr..4404) rozsdamentes acél, (W. Nr..4435) rozsdamentes acél, (W. Nr..4529) rozsdamentes acél, (W. Nr..457) acél Felületek Egyebek tűzi horganyzott galvanikusan horganyzott, sárgára kromátozott cink-alumínium bevonat, Double Dip szalaghorganyzott galvanikusan horganyzott felületkezeléssel ellátott tűzihorganyzott cink-alumínium bevonat, Galfan BET-engedély DIN EN 6537 szerint halogénmentes; klór, fluor és bróm nélkül Mágneses árnyékoló csillapítás TS OBO 5

61 Alapanyagok, fémek Alu alumínium VA (.43) rozsdamentes acél (W. Nr..43) VA (.430) rozsdamentes acél (W. Nr..430) VA (.4303) rozsdamentes acél (W. Nr..4303) VA (.430) VA (.440) VA (.4404) VA (.4435) VA (.4529) VA (.457) rozsdamentes acél (W. Nr..430) rozsdamentes acél, (W. Nr..440) rozsdamentes acél, (W. Nr..4404) rozsdamentes acél, (W. Nr..4435) rozsdamentes acél, (W. Nr..4529) rozsdamentes acél, (W. Nr..457) St Zn acél cink présöntvény További információk 52 OBO TS

62 Alapanyagok, műanyagok C kloroprén kaucsuk Hőállóság: tartósan 20 C, rövid ideig kb. 50 C-ig valamint kb. mínusz 30 C-ig*. Ellenálló az alábbiakkal szemben Olajok és savak. Nem ellenálló a következőkkel szemben: Üzemanyagok FA Szálerősítésű tömítőanyag, DIN 2809 DIN 2809 szerint, azbesztmentes Hőállóság: max. 300 C. GF Üvegszál-erősítésű műanyag Hőálló: -50-től 30 C-ig. Ellenálló az alábbiakkal szemben Nagy kémiai ellenállóképesség orrózióállóság UV-álló N természetes kaucsuk Hőállóság: tartósan 80 C, rövid ideig kb. 20 C-ig valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben A legtöbb sav. Nem ellenálló a következőkkel szemben: Üzemanyagok, oldószerek, olajok. POM Poliacetal (poli-oximetilén, poliformaldehid) Hőállóság: tartósan kb. 00 C-ig, rövid ideig kb. 30 C-ig valamint kb. mínusz 40 C-ig. Ellenálló az alábbiakkal szemben Aceton, éter, benzin, gyenge ecetsav, benzol, fűtőolaj, olajok és zsírok, toluol. Nem ellenálló a következőkkel szemben: Metilén-klorid, triklóretilén, sósav, salétromsav, kénsav. Feszültség okozta repedések képződésének a veszélye Csekély. PE Polietilén Hőállóság: a kemény fajták tartósan kb. 90 C-ig, rövid ideig kb. 05 C-ig a lágy fajták tartósan kb. 80 C-ig, rövid ideig kb. 00 C-ig, valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben lúgok és szervetlen savak Feltételesen ellenálló az alábbiakkal szemben aceton, szerves savak, benzin, benzol, dízelolaj, a legtöbb olaj Nem ellenálló a következőkkel szemben: lór, szénhidrogének, oxidáló savak. Feszültség okozta repedések képződésének a veszélye Aránylag nagy. Többek között a következők váltanak ki feszültség okozta repedéseket: aceton, különböző alkoholok, hangyasav, etanol, benzin, benzol, vajsav, ecetsav, formaldehid, különféle olajok, petróleum, propanol, salétromsav, sósav, kénsav, szappanos oldatok, terpentin, triklóretilén, citromsav. PA poliamid Hőállóság: tartósan kb. 90 C-ig, rövid ideig kb. 30 C-ig valamint kb. mínusz 40 C-ig*. émiai ellenállóképessége általában megegyezik a polietilénével. Ellenálló az alábbiakkal szemben benzin, benzol, dízelolaj, aceton, festékek és lakkok oldószerei, olajok és zsírok Nem ellenálló a következőkkel szemben: fehérítőlúg, a legtöbb sav, klór Feszültség okozta repedések képződésének a veszélye Légnedves állapotban csekély, csak néhány vizes sóoldat esetén. Erősen kiszárított alkatrészek (magas hőmérséklet és rendkívül alacsony páratartalom) esetén nagy fokú hajlam hajtóanyagokre és különféle oldószerekre. PBPT polibutilén-tereftalát Termoplasztikus poliészter Hőállóság: tartósan kb. 20 C-ig, rövid ideig kb. 40 C-ig valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben Benzin, dízelolaj, a legtöbb gyenge sav, olajok és zsírok. Feltételesen ellenálló az alábbiakkal szemben Aceton, ammoniák, benzol. Nem ellenálló a következőkkel szemben: Erős savak, klór, fluór, brómgőzök, fehérítőlúg, triklóretilén, metilénklorid. Feszültség okozta repedések képződésének a veszélye Csekély. PA/GF poliamid, üvegszállal erősített Hőállóság: tartósan kb C-ig, rövid ideig 60 C-ig valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben Benzin, benzol, dízelolaj, aceton, festékek és lakkok oldószerei, olajok és zsírok. evésbé hajlamosak feszültség okozta repedések képződésére. Nem ellenálló a következőkkel szemben: fehérítőlúg, a legtöbb sav, klór Feszültség okozta repedések képződésének a veszélye Légnedves állapotban csekély, csak néhány vizes sóoldat esetén. Erősen kiszárított alkatrészek (magas hőmérséklet és rendkívül alacsony páratartalom) esetén nagy fokú hajlam hajtóanyagokre és különféle oldószerekre. PC polikarbonát Hőállóság: tartósan kb. 0 C-ig (vízben 60 C-ig), rövid ideig 25 C-ig, valamint legfeljebb mínusz 35 C-ig. Ellenálló az alábbiakkal szemben Benzin, terpentin, a legtöbb gyenge sav. Nem ellenálló a következőkkel szemben: Aceton, benzol, klór, metilénklorid, a legtöbb koncentrált sav. Feszültség okozta repedések képződésének a veszélye Aránylag csekély, feszültség okozta repedést kiváltó közegek többek között a benzin, aromás szénhidrogének, metanol, butanol, aceton, terpentin. PS polisztirol Hőállóság: Mivel a kémiai hatások aránylag könnyen befolyásolják, a kb. 25 C-os normál szobahőmérsékletnél magasabb hőmérsékleteken való használata nem ajánlott. Hidegállóság: kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben Alkáliák, a legtöbb sav, alkohol. Feltételesen ellenálló az alábbiakkal szemben Olajok és zsírok. Nem ellenálló a következőkkel szemben: Vajsav, koncentrált salétromsav, koncentrált ecetsav, aceton, éter, benzin és benzol, festékek és lakkok oldószerei, klór, dízel-üzemanyag. Feszültség okozta repedések képződésének a veszélye Aránylag nagy. Többek között a következők váltanak ki feszültség okozta repedéseket: aceton, éter, benzin, ciklohexán, heptán, metanol, propanol, valamint néhány PVC-kábelkeverék lágyítószere. PVC polivinil-klorid Hőállóság: tartósan kb. 65 C-ig, rövid ideig kb. 75 C-ig, valamint kb. mínusz 30 C-ig*. Ellenálló az alábbiakkal szemben Gyenge savak, lúgok, olajok és zsírok, benzin. Nem ellenálló a következőkkel szemben: Erős savak, benzol, aceton, jód, toluol, triklór-etilén. Feszültség okozta repedések képződésének a veszélye Csekély, csak egyes oldószerek, mint benzol és aceton esetén. További információk TS OBO 53

63 Alapanyagok, műanyagok SB sztirol-butadién kaucsuk Hőállóság: tartósan 80 C, rövid ideig kb. 20 C-ig valamint kb. mínusz 30 C-ig*. Ellenálló az alábbiakkal szemben A legtöbb sav. Nem ellenálló a következőkkel szemben: Üzemanyagok, oldószerek, olajok. * A negatív értékek nyugalmi állapotban,nagyobb ütő igénybevétel nélkül értendők. Minden vegyszernek ellenálló műanyag nem létezik. A fenti lista csak válogatás. Vegye figyelembe, hogy a kémiai hatások és magas hőmérsékletek egyidejű jelentkezése különösen veszélyes a műanyagokra. Ilyenkor bizonyos körülmények között feszültség okozta repedések is előfordulhatnak. étséges esetben érdeklődjön munkatársainknál, illetve kérje a részletes vegyszerállósági táblázatot. Feszültség okozta repedés abban az esetben fordulhat elő, ha húzófeszültség alatt álló műanyag alkatrészek egyidejűleg kémiai igénybevételnek is ki vannak téve. Ilyen szempontból különösen veszélyeztetettek a polisztirol és a polietilén alkatrészek. Sőt, olyan hatóanyagok is előidézhetnek feszültség okozta repedéseket, amelyekkel szemben az illető műanyag feszültségmentes állapotban magában véve ellenálló. Tipikus példák olyan alkatrészekre, melyek a rendeltetésszerű használat során állandó húzófeszültség alatt állnak: bilincsek, tömszelencék közbenső csonkjai, szalagbilincsek. További információk 54 OBO TS

64 26 OBO TS

65 Magic kábeltálca rendszerek. 35 mm oldalmagasság kábeltálca perforált, anyagvastagság 0,75 mm perforált, anyagvastagság,0 mm összekötő, 35 mm 28 idomok, 35 mm 60 mm oldalmagasság perforált, anyagvastagság 0,75 mm perforált, anyagvastagság,0 mm nem perforált, anyagvastagság,0 mm nem perforált, anyagvastagság,5 mm speciális, anyagvastagság 2,0 mm 222 összekötő, 60 mm idomok, 60 mm 85 mm oldalmagasság perforált, anyagvastagság,0 mm perforált, anyagvastagság,5 mm nem perforált, anyagvastagság,0 mm nem perforált, anyagvastagság,5 mm 235 összekötő, 85 mm idomok, 85 mm 0 mm oldalmagasság perforált, anyagvastagság,0 mm perforált, anyagvastagság,5 mm nem perforált, anyagvastagság,0 mm nem perforált, anyagvastagság,5 mm 224 összekötő, 0 mm idomok, 0 mm endszertartozékok, 35, 60, 85, 0 toldásponti takarólemez 25 fenék-véglemez szerelőlap fedél 252 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 27

66 35-ös oldalmagasság ábeltálcák ábeltálca S-Magic SM 30 FS SM 320 FS SM 330 FS szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m hossz hasznos x y t megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m 00 0, ,75 0, , ,75 0, , ,75 0,35 kg/00 m 06,700 52,300 23, St acél FS szalaghorganyzott /m SM 35 = Magic, racionális kábeltálca-rendszer 35 mm oldalmagassággal. Mágneses árnyékoló csillapítás fedél nélkül 20 db, fedéllel 50 db. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 20 mm-es hosszanti bordás perforált fenékkel, konzolra szereléshez és 200 mm szélességtől 7 x 32 mm-es keresztbordákkal a kábelek szellőzéséhez és a szerelés megkönnyítéséhez. mm-es perforálással közvetlen menetes rudas függesztéshez. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 35 rugóelem tartozékként (pótlásként) a 35 mm oldalmagasságú S-Magic kábeltálcához a cikk alatt külön megrendelhető. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE és funkciótartás (DIN 402: 2. rész) bevizsgált kábeltálcák. SM 35 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Válaszfal H L méret méret mm mm TSG 30 FS m kg/00 m 3 38, St acél FS szalaghorganyzott /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Válaszfal-összekötő TSGV VA430 V2A rozsdamentes acél (W. Nr..430) 0, Válaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez minden oldalmagasságnál. ögzítőelem válaszfalakhoz S VA430 V2A rozsdamentes acél (W. Nr..430) 30 0, /00 darab ögzítőelem válaszfalak SM, MS és SS ú káneltálcába történő csavar nélküli rögzítéséhez. 28 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

67 35-ös oldalmagasság 7 B TSMV 30 FS TSMV 320 FS TSMV 330 FS Oldalmagasság szélesség mm mm Magic hosszanti összekötő készlet 22,700 29,400 36, St acél FS szalaghorganyzott Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. LV 35 FS Oldalmagasság mm 35 Hosszanti összekötő 0 5, LV 35 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti összekötő 35 mm oldalmagasságú kábeltálcák, idomok egyenes összekötéseihez. A szükséges kötőelemekkel együtt szállítva. ábeltálcák Sarokösszekötő WV 35 FS Oldalmagasság mm 35 darab 5 kg/00 darab 6, St acél FS szalaghorganyzott Sarokösszekötő 35 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Sarokösszekötő WVL 35 FS Oldalmagasság mm , WVL 35 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti és sarokösszekötő 35 mm oldalmagasságú kábeltálcákhoz és idomdarabokhoz. A szükséges kötőelemekkel együtt szállítva. Csuklós összekötő GV 35 FS Oldalmagasság mm 35 0, GV 35 FT 35 0, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 30 7 x Csuklós összekötő 35 mm oldalmagassággal rendelkező kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. EV 35 FS Oldalmagasság mm , EV 35 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Sarokösszekötő 35 mm oldalmagasságú kábeltálcákhoz. A szereléshez szükséges rögzítőanyagokat külön kell megrendelni. Sarokösszekötő Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 29

68 35-ös oldalmagasság Szűkítő és véglezáró lemez WEB 305 FS WEB 30 FS WEB 320 FS WEB 330 FS szélesség mm ,200 7,400 2,300 8, St acél FS szalaghorganyzott Szűkítő és véglezáró lemez 35 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Magic 45 -os sarokidom B ábeltálcák BM FS BM FS BM FS szélesség mm ,800 74,500 84, St acél FS szalaghorganyzott 45 -os sarokidom gyorsösszekötő rendszerrel. 35 mm oldalmagasságú kábeltálcához. Magic 90 -os sarokidom BM FS BM FS BM FS szélesség mm ,700 06,200 73, St acél FS szalaghorganyzott B os sarokidom gyorsösszekötő rendszerrel. 35 mm oldalmagasságú kábeltálcához. Magic beépíthető leágazóidom AAM 30 FS AAM 320 FS AAM 330 FS mm ,700 43,400 56, St acél FS szalaghorganyzott Beépíthető leágazóidom gyorsösszekötő rendszerrel. 35 mm oldalmagasságú kábeltálcához. 33,50 B+80 B Magic T-leágazóidom TM 30 FS TM 320 FS TM 330 FS mm ,400 34,000 26,600 T-leágazóidom gyorsösszekötő rendszerrel. 35 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott Magic keresztidom M 30 FS M 320 FS M 330 FS szélesség szélesség szélesség mm ,700 46,300 23,600 eresztidom gyorsösszekötő rendszerrel. 35 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott B+00 B B B B OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

69 35-ös oldalmagasság BV 305 S FS BV 30 S FS BV 35 S FS BV 320 S FS BV 330 S FS szélesség Lemezvastagság mm mm Függőleges sarokidom 90 emelkedő 45,000 56,000 66,900 77,900 99, St acél FS szalaghorganyzott 90 -os függőleges sarokidom, emelkedő kivitel: 35 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. BV 305 F FS BV 30 F FS BV 35 F FS BV 320 F FS BV 330 F FS szélesség Lemezvastagság mm mm Függőleges sarokidom 90 eső 42,900 5,700 60,500 69,300 86, St acél FS szalaghorganyzott 90 -os függőleges sarokidom, eső kivitel: 35 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. ábeltálcák GBEV 305 FS GBEV 30 FS GBEV 35 FS GBEV 320 FS GBEV 330 FS mm Csuklós sarokidom-elem, függőleges 28,700 38,400 45,000 58,800 79, St acél FS szalaghorganyzott Függőleges, csuklós sarokidom 35 mm oldalmagasságú kábeltálcához. A beépítéshez további elemek (összekötők és toldásponti takarólemezek) nem szükségesek. A szereléshez szükséges csavarokat külön kell megrendelni. szélesség szélessévastagság kereszt- Lemez- hossz hasznos megeng. terhelés:,5m 2,0 m 2,5m metszet mm mm mm cm² kn/m kn/m kn/m MS 305 FS ,25 0,9 0,5 kg/00 m 04, MS 305 FT ,25 0,9 0,5 3, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MS 35 = kábeltálca-rendszer 35 mm oldalmagassággal, közepesen nehéz kivitel. Mágneses árnyékoló csillapítás fedél nélkül 20 db, fedéllel 50 db. Az FS-kivitelű tálcákat a toldásokhoz szükséges LVL 35 ú összekötő-készlettel együtt szállítjuk. MS 35 ú kábeltálca terhelési diagramja ábeltálca MS Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 22

70 60-as oldalmagasság ábeltálcák ábeltálca S-Magic SM 60 FS SM 65 FS SM 620 FS SM 630 FS SM 640 FS SM 650 FS SM 660 FS SM 60 FT SM 65 FT SM 620 FT SM 630 FT SM 640 FT SM 650 FT SM 660 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 2,5m hossz hasznos x y t megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m 00 0, ,9 0,5 0,4 50 0, ,55 0, , ,55 0, , ,55 0, , ,35 0,8 0, , ,35 0,8 0, , ,35 0,8 0,6 00 0, ,9 0,5 0,4 50 0, ,55 0, , ,55 0, , ,55 0, , ,35 0,8 0, , ,35 0,8 0, , ,35 0,8 0,6 kg/00 m 34,300 57,700 83, ,000 33, , ,330 75,340 22, ,670 37, ,340 54, , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SM 60 = Magic, racionális kábeltálca-rendszer 60 mm oldalmagassággal. Mágneses árnyékoló csillapítás fedél nélkül 20 db, fedéllel 50 db. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 20 mm-es hosszanti bordás perforált fenékkel, konzolra szereléshez és 200 mm szélességtől 7 x 32 mm-es keresztbordákkal a kábelek szellőzéséhez és a szerelés megkönnyítéséhez. mm-es perforálással közvetlen menetes rudas függesztéshez. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60 mm oldalmagasságú S-Magic kábeltálcához a cikk alatt. A folytonos potenciálkiegyenlítés kiegészítő elemek nélkül biztosított. VDE és funkciótartás (DIN 402: 2. rész) bevizsgált kábeltálcák. SM 60 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Válaszfal H L méret méret mm mm TSG 60 FS m kg/00 m 3 55, TSG 60 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Válaszfal-összekötő TSGV VA430 V2A rozsdamentes acél (W. Nr..430) 0, Válaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez minden oldalmagasságnál. 222 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

71 60-as oldalmagasság S VA430 V2A rozsdamentes acél (W. Nr..430) ögzítőelem válaszfalakhoz 30 0, /00 darab ögzítőelem válaszfalak SM, MS és SS ú káneltálcába történő csavar nélküli rögzítéséhez. ábeltálcák Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 223

72 60-as oldalmagasság ábeltálca MS-Magic B ábeltálcák MSM 60 FS MSM 65 FS MSM 620 FS MSM 630 FS MSM 640 FS MSM 650 FS MSM 660 FS MSM 60 FT MSM 65 FT MSM 620 FT MSM 630 FT MSM 640 FT MSM 650 FT MSM 660 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 2,5m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m ,6, 0, ,6, 0, ,5, 0, ,5 0, ,5 0, ,5 0, ,5 0, ,6, 0, ,6, 0, ,5, 0, ,5 0, ,5 0, ,5 0, ,5 0,7 kg/00 m 65,000 20,000 29, , ,000 33, ,850 80,000 29, , , ,650 36, , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSM 60 = középnehéz kivitelű Magic kábeltálca-rendszer 60 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSM 60 ú kábelcsatorna terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben 3050 L X Y x79 7x37 A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 224 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

73 60-as oldalmagasság B ábeltálca SS-Magic 3050 L X Y x79 7x37 SSM 60 FS SSM 65 FS SSM 620 FS SSM 630 FS SSM 640 FS SSM 650 FS SSM 660 FS SSM 60 FT SSM 65 FT SSM 620 FT SSM 630 FT SSM 640 FT SSM 650 FT SSM 660 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 3,0 m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m 00, ,25 50, ,25 200, ,25 300, ,7 2, 0,8 400, ,7 2, 0,8 500, ,6,8 0,8 600, ,6,8 0,8 00, ,25 50, ,25 200, ,25 300, ,7 2, 0,8 400, ,7 2, 0,8 500, ,6,8 0,8 600, ,6,8 0,8 kg/00 m 247,540 30, ,80 385,240 44,30 497, , , , , ,000 48,30 542, , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSM= nehéz kivitelű Magic kábeltálca-rendszer 60 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer SSM 60 ú kábelcsatorna terhelési diagramja 3,00 2,50 2,00,50,00 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően ábeltálcák 0,50 0,5,75 2,0 2,25 2,5 2,75 3, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 225

74 60-as oldalmagasság ábeltálcák MS-Magic kábelcsatorna perforálás nélkül MSMU 60 FS MSMU 65 FS MSMU 620 FS MSMU 630 FS MSMU 640 FS MSMU 650 FS MSMU 660 FS MSMU 60 FT MSMU 65 FT MSMU 620 FT MSMU 630 FT MSMU 640 FT MSMU 650 FT MSMU 660 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 2,0 m 2,5m metszet mm mm mm cm² kn/m kn/m kn/m ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,5 0,5 kg/00 m 9,40 230, , , , , , ,500 25, ,00 379, , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSMU 60 = középnehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 60 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSMU 60 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 B OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

75 60-as oldalmagasság B SS-Magic kábelcsatorna perforálás nélkül SSMU 60 FS SSMU 65 FS SSMU 620 FS SSMU 630 FS SSMU 640 FS SSMU 650 FS SSMU 660 FS SSMU 60 FT SSMU 65 FT SSMU 620 FT SSMU 630 FT SSMU 640 FT SSMU 650 FT SSMU 660 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 2,0 m 3,0 m metszet mm mm mm cm² kn/m kn/m kn/m 00, ,6,9 0,55 50, ,6,9 0,55 200, ,6,9 0,55 300, ,6,9 0,55 400, ,6,9 0,55 500, ,6,9 0,55 600, ,6,9 0,55 00, ,6,9 0,55 50, ,6,9 0,55 200, ,6,9 0,55 300, ,6,9 0,55 400, ,6,9 0,55 500, ,6,9 0,55 600, ,6,9 0,55 kg/00 m 286, , , , , , ,400 32, ,050 44, , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSMU 60= nehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 60 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. SSMU 60 ú kábelcsatorna terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben ábeltálcák A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 227

76 60-as oldalmagasság ábeltálcák IS-Magic kábeltálca ISM 60 FS ISM 65 FS ISM 620 FS ISM 630 FS ISM 640 FS ISM 650 FS ISM 660 FS ISM 60 FT ISM 65 FT ISM 620 FT ISM 630 FT ISM 640 FT ISM 650 FT ISM 660 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 2,5m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m ,25 0,9 0, ,25 0,9 0, ,25 0,9 0, ,05 0,85 0, ,05 0,85 0, ,75 0,65 0, ,75 0,65 0, ,25 0,9 0, ,25 0,9 0, ,25 0,9 0, ,05 0,85 0, ,05 0,85 0, ,75 0,65 0, ,75 0,65 0,55 kg/00 m 56,390 92,450 20, , , , ,000 70, , , ,60 3,470 35, , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m ISM 60 = installációs kábeltálca-rendszer, 60 mm-es oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Oldalperforálás 300 mm-enként eltolva. VdS sz irányelv szerinti, 30%-os perforálási arányú vízáteresztő kábeltálcák locsoló tűzoltó-berendezések alatti alkalmazáshoz. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. ISM 60 ú kábelcsatorna terhelési diagramja,50,25,00 0,75 0,50 4 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 B L X Y x79 7x37 32x90 0, ,5,75 2,0 2,25 2,5 2 Válaszfal H L méret méret mm mm TSG 60 FS m kg/00 m 3 55, TSG 60 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Válaszfal H L méret méret mm mm TSG 45 FS m kg/00 m 3 46, TSG 45 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. 228 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

77 60-as oldalmagasság Válaszfal-összekötő TSGV VA430 darab 0 kg/00 darab, V2A rozsdamentes acél (W. Nr..430) Válaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez minden oldalmagasságnál. ábelvédő gyűrű szín perforáláshoz B xx mm S-90 PE világosszürke 20 x 58 darab 25 kg/00 darab 0, L PE Polietilén ábelvédő gyűrű IS ú kábeltálcák fenékátvezetéseihez, valamint AZ-szerelőcsatornák és fénycsőtartó-sínek oldalkivezetéseihez. ábelvédő gyűrű ábeltálcák szín oldalperforáláshoz mm S-D 920 PE világosszürke 32 x 90 darab 25 kg/00 darab 0, PE Polietilén ábelvédő gyűrű az IS kábeltálca pofalemezében lévő oldalkivezetésekhez. ábeltálca ES ES 60 FS ES 620 FS ES 630 FS ES 640 FS ES 650 FS ES 660 FS ES 60 FT ES 620 FT ES 630 FT ES 640 FT ES 650 FT ES 660 FT szélesség Lemezvastagság hossz hasznos keresztmetszet mm mm mm cm² kg/00 m 350, , , , , , , , , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m ES 60 = kábeltálca-rendszer 60 mm oldalmagassággal. különösen-nehéz kivitel. Mágneses árnyékoló csillapítás fedél nélkül 20 db, fedéllel 50 db. A szükséges mennyiségű hosszanti összekötőt minden kivitelnél külön kell megrendelni. B Magic hosszanti összekötő készlet TSMV 60 FS TSMV 65 FS TSMV 620 FS TSMV 630 FS TSMV 640 FS TSMV 650 FS TSMV 660 FS TSMV 60 DD TSMV 65 DD TSMV 620 DD TSMV 630 DD TSMV 640 DD TSMV 650 DD TSMV 660 DD Oldalmagasság szélesség mm mm ,500 34,900 37,200 44,000 50,700 57,400 64,200 30,500 34,900 37,200 44,000 50,700 57,400 64, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 229

78 60-as oldalmagasság Hosszanti összekötő LV 60 FS mm , LV 60 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti összekötő 60 mm oldalmagasságú kábeltálcákhoz és idomokhoz. A szükséges kötőelemekkel együtt szállítva x 8 ábeltálcák Sarokösszekötő WVL 60 FS Oldalmagasság Oldalmagasság mm , WVL 60 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti és sarokösszekötő 60 mm oldalmagasságú kábeltálcákhoz és idomdarabokhoz. A szükséges kötőelemekkel együtt szállítva. Sarokösszekötő 7 x 4 WV 60 FS Oldalmagasság mm , WV 60 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 7 x 0 72 Sarokösszekötő 60 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Csuklós összekötő GV 60 FS Oldalmagasság mm , GV 60 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Csuklós összekötő 60 mm oldalmagassággal rendelkező kábelcsatornákhoz. A szükséges kötőelemekkel együtt szállítva. Sarokösszekötő 7 x 5 EV 60 FS Oldalmagasság mm , EV 60 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Sarokösszekötő 60 mm oldalmagasságú kábeltálcákhoz. A szereléshez szükséges rögzítőanyagokat külön kell megrendelni. 7x OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

79 60-as oldalmagasság B B x 32 7 x 4 WEB 60 FS WEB 65 FS WEB 620 FS WEB 630 FS WEB 640 FS WEB 650 FS WEB 660 FS WEB 60 DD WEB 65 DD WEB 620 DD WEB 630 DD WEB 640 DD WEB 650 DD WEB 660 DD Oldalmagasság szélesség mm mm Szűkítő és véglezáró lemez 60 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Szűkítő és véglezáró lemez 8,800 3,600 7,600 25,600 33,500 4,500 49,500 8,600 3,400 7,500 25,400 33,000 4,300 49, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip ábeltálcák B Magic 45 -os sarokidom BM FS BM FS BM FS BM FS BM FS BM FS BM FS BM FT BM FT BM FT BM FT BM FT BM FT BM FT szélesség mm ,400 67,300 86,000 28,300 74, , ,300 54,000 72,200 92,200 37,600 87, ,500 39, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 45 -os sarokidom gyorsösszekötő rendszerrel. 60 mm oldalmagasságú kábeltálcához B 50 BM FS BM FS BM FS BM FS BM FS BM FS BM FS BM FT BM FT BM FT BM FT BM FT BM FT BM FT szélesség mm os sarokidom gyorsösszekötő rendszerrel. Magic 90 -os sarokidom 65,700 92,000 22,00 92, , , ,300 70,500 98,700 30, , , , ,00 60 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 23

80 60-as oldalmagasság ábeltálcák Magic beépíthető leágazóidom AAM 60 FS AAM 65 FS AAM 620 FS AAM 630 FS AAM 640 FS AAM 650 FS AAM 660 FS AAM 60 FT AAM 65 FT AAM 620 FT AAM 630 FT AAM 640 FT AAM 650 FT AAM 660 FT mm ,900 44,300 50,600 63,500 76,500 89,300 02,700 40,600 47,500 54,300 68,00 82,000 05,400 0, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Beépíthető leágazóidom gyorsösszekötő rendszerrel. 60 mm oldalmagasságú kábeltálcához. 33,50 B+80 B Magic T-leágazóidom TM 60 FS TM 65 FS TM 620 FS TM 630 FS TM 640 FS TM 650 FS TM 660 FS TM 60 FT TM 65 FT TM 620 FT TM 630 FT TM 640 FT TM 650 FT TM 660 FT mm ,600 4,700 50, , , , ,000 89,600 23,000 6, , , , ,800 T-leágazóidom gyorsösszekötő rendszerrel. 60 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott FT merítetten tűzihorganyzott B+00 B B Magic keresztidom M 60 FS M 65 FS M 620 FS M 630 FS M 640 FS M 650 FS M 660 FS M 60 FT M 65 FT M 620 FT M 630 FT M 640 FT M 650 FT M 660 FT szélesség szélesség szélesség mm ,200 24,600 60, ,00 343, ,300 62,800 eresztidom gyorsösszekötő rendszerrel. 60 mm oldalmagasságú kábeltálcához. 99,900 33,600 72, , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 50 B B OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

81 60-as oldalmagasság BV 605 S FS BV 60 S FS BV 65 S FS BV 620 S FS BV 630 S FS BV 640 S FS BV 650 S FS BV 660 S FS BV 605 S FT BV 60 S FT BV 620 S FT BV 630 S FT BV 640 S FT BV 650 S FT BV 660 S FT szélesség Lemezvastagság mm mm Függőleges sarokidom 90 emelkedő 50,000 66,000 78,000 95,000 24,000 53,000 8,000 20,000 54,000 7,000 03,000 34,000 63,000 90,000 22, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, emelkedő kivitel: 60 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. ábeltálcák BV 605 F FS BV 60 F FS BV 65 F FS BV 620 F FS BV 630 F FS BV 640 F FS BV 650 F FS BV 660 F FS BV 605 F FT BV 60 F FT BV 620 F FT BV 630 F FT BV 640 F FT BV 650 F FT BV 660 F FT szélesség Lemezvastagság mm mm os függőleges sarokidom, eső 53,000 6,000 73,000 84,000 07,000 30,000 53,000 76,000 49,000 66,000 92,000 6,000 42,000 67,000 92, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, eső kivitel: 60 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. ca. 400 ca. 400 GBV 60 FS GBV 65 FS GBV 620 FS GBV 630 FS GBV 640 FS GBV 650 FS GBV 660 FS GBV 60 FT GBV 65 FT GBV 620 FT GBV 630 FT GBV 640 FT GBV 650 FT GBV 660 FT szélesség mm os csuklós sarokidom, függőleges 7,600 94,000 29, ,000 3, , ,000 86,000 94,800 27, ,600 3, , ,000 Függőleges 90 -os csuklós sarokidom 60 mm oldalmagasságú kábeltálcához. A sarokidomot a készlet elemeiből a helyszínen kell összeállítani. További rögzítőanyagokra nincs szükség St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 233

82 60-as oldalmagasság ábeltálcák Csuklós sarokidom-elem, függőleges GBEV 60 FS GBEV 65 FS GBEV 620 FS GBEV 630 FS GBEV 640 FS GBEV 650 FS GBEV 660 FS GBEV 60 FT GBEV 65 FT GBEV 620 FT GBEV 630 FT GBEV 640 FT GBEV 650 FT GBEV 660 FT szélesség mm Függőleges, csuklós sarokidom 60 mm oldalmagasságú kábeltálcához. Az GV 60 csuklós összekötőket külön kell megrendelni. 48,00 6,500 63,600 80,400 4,000 34,000 54,800 52,400 6,800 69,300 87,600 23,000 44,000 66, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott ábeltálca MS szélessévastagság kereszt- Lemez- hossz hasznos megeng. terhelés:,5m 2,0 m 2,5m metszet mm mm mm cm² kn/m kn/m kn/m MS 605 FS ,5 0,5 kg/00 m 43, MS 605 FT ,5 0,5 33, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MS 60 = kábeltálca-rendszer 60 mm oldalmagassággal, közepesen nehéz kivitel. Az FS kivitelt, V 60 hosszanti összekötő-készlettel együtt szállítjuk. Mágneses árnyékoló csillapítás fedél nélkül 20 db, fedéllel 50 db. MS 60 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 234 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

83 85-ös oldalmagasság B ábeltálca MS-Magic 3050 L X Y x79 7x37 MSM 80 FS MSM 85 FS MSM 820 FS MSM 830 FS MSM 840 FS MSM 850 FS MSM 860 FS MSM 80 FT MSM 85 FT MSM 820 FT MSM 830 FT MSM 840 FT MSM 850 FT MSM 860 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 2,5m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m ,7, ,7, ,7, ,5, ,5, ,4, 0, ,4, 0, ,7, ,7, ,7, ,5, ,5, ,4, 0, ,4, 0,85 kg/00 m 200, , , ,30 329, , ,930 28, , ,700 38, , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSM 85 = középnehéz kivitelű Magic kábeltálca-rendszer 85 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSM 85 ú kábelcsatorna terhelési diagramja 4 2,00,75,50,25,00 0,75 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően ábeltálcák 0, ,25 0,5,75 2,0 2,25 2, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 235

84 85-ös oldalmagasság ábeltálca SS-Magic B ábeltálcák SSM 80 FS SSM 85 FS SSM 820 FS SSM 830 FS SSM 840 FS SSM 850 FS SSM 860 FS SSM 80 FT SSM 85 FT SSM 820 FT SSM 830 FT SSM 840 FT SSM 850 FT SSM 860 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 3,0 m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m 00, ,4 2,7,5 50, ,4 2,7,5 200, ,4 2,7,5 300, ,8 2,25,35 400, ,8 2,25,35 500, ,4,75,2 600, ,4,75,2 00, ,4 2,7,5 50, ,4 2,7,5 200, ,4 2,7,5 300, ,8 2,25,35 400, ,8 2,25,35 500, ,4,75,2 600, ,4,75,2 kg/00 m 300, ,400 38, , ,00 550,60 605,900 38, , ,90 464, , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSM= nehéz kivitelű Magic kábeltálca-rendszer 85 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. SSM 85 ú kábelcsatorna terhelési diagramja 4,00 3,50 3,00 2,50 2,00,50 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 L X Y x79 7x37, ,50 0 0,5,75 2,0 2,25 2,5 2,75 3, OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

85 85-ös oldalmagasság B MS-Magic kábelcsatorna perforálás nélkül MSMU 80 FS MSMU 85 FS MSMU 820 FS MSMU 830 FS MSMU 840 FS MSMU 850 FS MSMU 860 FS MSMU 80 FT MSMU 85 FT MSMU 820 FT MSMU 830 FT MSMU 840 FT MSMU 850 FT MSMU 860 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 2,0 m 2,5m metszet mm mm mm cm² kn/m kn/m kn/m ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0, ,75, 0,5 kg/00 m 230,60 269, , , , , ,900 25,40 293, , , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSMU 85 = középnehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 85 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSMU 85 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben ábeltálcák A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 237

86 85-ös oldalmagasság ábeltálcák SS-Magic kábelcsatorna perforálás nélkül SSMU 80 FS SSMU 85 FS SSMU 820 FS SSMU 830 FS SSMU 840 FS SSMU 850 FS SSMU 860 FS SSMU 80 FT SSMU 85 FT SSMU 820 FT SSMU 830 FT SSMU 840 FT SSMU 850 FT SSMU 860 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 2,0 m 3,0 m metszet mm mm mm cm² kn/m kn/m kn/m 00, ,8 2,25 0,75 50, ,8 2,25 0,75 200, ,8 2,25 0,75 300, ,8 2,25 0,75 400, ,8 2,25 0,75 500, ,8 2,25 0,75 600, ,8 2,25 0,75 00, ,8 2,25 0,75 50, ,8 2,25 0,75 200, ,8 2,25 0,75 300, ,8 2,25 0,75 400, ,8 2,25 0,75 500, ,8 2,25 0,75 600, ,8 2,25 0,75 kg/00 m 345, , , , ,680 86, ,00 366, , ,750 66, , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSMU 85= nehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 85 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizdgálással rendelkező kábeltálca rendszer. SSMU 85 ú kábelcsatorna terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 B Válaszfal H Lemezvastagság L méret méret mm mm mm TSG 85 FS 85 0, m kg/00 m 3 70, TSG 85 DD 85 0, , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Válaszfal-összekötő TSGV VA430 V2A rozsdamentes acél (W. Nr..430) 0, Válaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez minden oldalmagasságnál. 238 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

87 85-ös oldalmagasság B Magic hosszanti összekötő készlet TSMV 80 FS TSMV 85 FS TSMV 820 FS TSMV 830 FS TSMV 840 FS TSMV 850 FS TSMV 860 FS TSMV 80 DD TSMV 85 DD TSMV 820 DD TSMV 830 DD TSMV 840 DD TSMV 850 DD TSMV 860 DD Oldalmagasság szélesség mm mm ,00 4,500 43,800 50,600 57,300 64,000 70,800 37,00 4,500 43,800 50,600 57,300 64,000 70, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip ábeltálca összekötő gyorsrögzítővel 85 mm oldalmagasságú kábeltálcák és idomdarabok csavar nélküli összekötéséhez. Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. ábeltálcák Hosszanti és sarokösszekötő LVL 85 FS Oldalmagasság mm , LVL 85 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti és sarokösszekötő 85 mm oldalmagasságú kábeltálcákhoz és idomdarabokhoz. A szükséges kötőelemekkel együtt szállítva. Csuklós összekötő GV 85 FS Oldalmagasság mm , GV 85 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Csuklós összekötő 85 mm oldalmagassággal rendelkező kábelcsatornákhoz. A szükséges kötőelemekkel együtt szállítva. 7 x 5 Sarokösszekötő EV 85 FS Oldalmagasság mm , EV 85 DD , x St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Sarokösszekötő 85 mm oldalmagasságú kábeltálcákhoz. A szereléshez szükséges rögzítőanyagokat külön kell megrendelni. WEB 80 FS WEB 820 FS WEB 830 FS WEB 840 FS WEB 850 FS WEB 860 FS WEB 80 DD WEB 820 DD WEB 830 DD WEB 840 DD WEB 850 DD WEB 860 DD szélesség mm Szűkítő és véglezáró lemez 85 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Szűkítő és véglezáró lemez 2,500 23,400 33,300 43,200 53,200 63,000 2,600 23,300 33,300 43,200 53,00 63, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 239

88 85-ös oldalmagasság Magic 45 -os sarokidom B ábeltálcák BM FS BM FS BM FS BM FS BM FS BM FS BM FS BM FT BM FT BM FT BM FT BM FT BM FT BM FT szélesség mm ,600 78,500 98,00 42,300 90, ,700 38,200 65,000 84,200 05,200 52, , ,800 34, os sarokidom gyorsösszekötő rendszerrel. 85 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Magic 90 -os sarokidom BM FS BM FS BM FS BM FS BM FS BM FS BM FS BM FT BM FT BM FT BM FT BM FT BM FT BM FT szélesség mm ,500 06,700 38,200 23, , , ,400 84,200 4,400 48, ,700 32, , , B 50 St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os sarokidom gyorsösszekötő rendszerrel. 85 mm oldalmagasságú kábeltálcához. Magic beépíthető leágazóidom AAM 80 FS AAM 85 FS AAM 820 FS AAM 830 FS AAM 840 FS AAM 850 FS AAM 860 FS AAM 80 FT AAM 85 FT AAM 820 FT AAM 830 FT AAM 840 FT AAM 850 FT AAM 860 FT szélesség mm ,700 52,00 58,400 7,300 84,300 97,00 0,500 49,000 55,900 62,600 76,500 90,400 04,00 8, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Beépíthető leágazóidom gyorsösszekötő rendszerrel. 85 mm oldalmagasságú kábeltálcához. 33,50 B+80 B 240 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

89 85-ös oldalmagasság B+200 Magic T-leágazóidom B+00 B 50 TM 80 FS TM 85 FS TM 820 FS TM 830 FS TM 840 FS TM 850 FS TM 860 FS TM 80 FT TM 85 FT TM 820 FT TM 830 FT TM 840 FT TM 850 FT TM 860 FT szélesség mm ,700 3,00 68, , ,00 485, ,400 05,800 40,600 80, , , , ,200 T- leágazóidom gyorsösszekötő rendszerrel. 85 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott FT merítetten tűzihorganyzott ábeltálcák Magic keresztidom 50 B B+200 M 80 FS M 85 FS M 820 FS M 830 FS M 840 FS M 850 FS M 860 FS M 80 FT M 85 FT M 820 FT M 830 FT M 840 FT M 850 FT M 860 FT szélesség mm ,700 40,00 76,300 26, , , ,400 6,600 50,200 89,00 280, ,900 58, , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott eresztidom gyorsösszekötő rendszerrel. 85 mm oldalmagasságú kábeltálcákhoz. BV 80 S FS BV 820 S FS BV 830 S FS BV 840 S FS BV 850 S FS BV 860 S FS BV 80 S FT BV 820 S FT BV 830 S FT BV 840 S FT BV 850 S FT BV 860 S FT szélesség Lemezvastagság mm mm os függőleges sarokidom, emelkedő 97,00 32,600 56,200 79, , ,00 97,00 32,600 56,200 79, , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, emelkedő kivitel: 85 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 24

90 85-ös oldalmagasság ábeltálcák 90 -os függőleges sarokidom, eső BV 80 F FS BV 820 F FS BV 830 F FS BV 840 F FS BV 850 F FS BV 860 F FS BV 80 F FT BV 820 F FT BV 830 F FT BV 840 F FT BV 850 F FT BV 860 F FT szélesség Lemezvastagság mm mm ,600 04,200 2,800 39,500 57,00 74,700 86,600 04,200 2,800 39,500 57,00 74, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, eső kivitel: 85 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. 90 -os csuklós sarokidom, függőleges GBV 80 FS GBV 820 FS GBV 830 FS GBV 840 FS GBV 850 FS GBV 860 FS GBV 80 FT GBV 820 FT GBV 830 FT GBV 840 FT GBV 850 FT GBV 860 FT mm , , , , , , , , , , , ,700 Függőleges 90 -os csuklós sarokidom 85 mm oldalmagasságú kábeltálcához. A sarokidomot a készlet elemeiből a helyszínen kell összeállítani. További rögzítőanyagokra nincs szükség St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 33 Csuklós sarokidom-elem, függőleges GBEV 80 FS GBEV 820 FS GBEV 830 FS GBEV 840 FS GBEV 850 FS GBEV 860 FS GBEV 80 FT GBEV 820 FT GBEV 830 FT GBEV 840 FT GBEV 850 FT GBEV 860 FT szélesség szélesség mm Függőleges, csuklós sarokidom 85 mm oldalmagasságú kábeltálcához. Az GV 85 csuklós összekötőket külön kell megrendelni. 70,000 9,900 2,400 32,700 53,00 73,400 70,00 98,500 20,500 42,300 64,00 85, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

91 0-es oldalmagasság B ábeltálca MS-Magic 3050 L X Y x79 7x37 MSM 0 FS MSM 5 FS MSM 20 FS MSM 30 FS MSM 40 FS MSM 50 FS MSM 60 FS MSM 0 FT MSM 5 FT MSM 20 FT MSM 30 FT MSM 40 FT MSM 50 FT MSM 60 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 2,0 m 3,0 m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m ,5 0, ,5 0, ,5 0, ,8,3 0, ,8,3 0, ,8,3 0, ,8,3 0, ,5 0, ,5 0, ,5 0, ,8,3 0, ,8,3 0, ,8,3 0, ,8,3 0,65 kg/00 m 235,400 27, , ,20 364,590 40, , , ,000 36, , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSM 0 = középnehéz kivitelű Magic kábeltálca-rendszer 0 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSM 0 ú kábelcsatorna terhelési diagramja 4 2,00,75,50,25,00 0,75 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően ábeltálcák 0, , ,5 2,0 2,5 3,0 2 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 243

92 0-es oldalmagasság ábeltálca SS-Magic B ábeltálcák SSM 0 FS SSM 5 FS SSM 20 FS SSM 30 FS SSM 40 FS SSM 50 FS SSM 60 FS SSM 0 FT SSM 5 FT SSM 20 FT SSM 30 FT SSM 40 FT SSM 50 FT SSM 60 FT szélesség Lemezvastagság kereszt- méret méret méret,5m 3,0 m 4,0 m hossz hasznos x y L megeng. terhelés: metszet mm mm mm cm² mm mm mm kn/m kn/m kn/m 00, ,7 0,8 50, ,7 0,8 200, ,7 0,8 300, ,5 0,5 400, ,5 0,5 500, ,2 0,3 600, ,2 0,3 00, ,7 0,8 50, ,7 0,8 200, ,7 0,8 300, ,5 0,5 400, ,5 0,5 500, ,2 0,3 600, ,2 0,3 kg/00 m 353,0 407,20 434, ,80 546, , , ,420 43, , , , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSM 0= nehéz kivitelű Magic kábeltálca-rendszer 0 mm oldalmagassággal. ábeltálca gyorsösszekötő rendszerrel, minden fontos összekötőelemmel együtt az időtakarékos és gazdaságos szereléshez, 7 x 79 mm-es hosszanti bordás perforált fenékkel konzolra szereléshez. Minden szélességnél kereszthornyok vannak a stabilitás illetve a kábelszellőzés érdekében. Végigmenő 7 x 20 mm méretű oldalperforálás az összekötők felszereléséhez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. SSM 0 ú kábelcsatorna terhelési diagramja 3,00 2,50 2,00,50,00 0,50 0,8 0, Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 L X Y x79 7x37 0,5 2,0 2,5 3,0 3,5 4, OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

93 0-es oldalmagasság B MS-Magic kábelcsatorna perforálás nélkül MSMU 0 FS MSMU 5 FS MSMU 20 FS MSMU 30 FS MSMU 40 FS MSMU 50 FS MSMU 60 FS MSMU 0 FT MSMU 5 FT MSMU 20 FT MSMU 30 FT MSMU 40 FT MSMU 50 FT MSMU 60 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 2,0 m 3,0 m metszet mm mm mm cm² kn/m kn/m kn/m ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0, ,85,3 0,6 kg/00 m 269, , , , , ,270 66, , , , , ,60 636,000 72, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m MSMU 0 = középnehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 0 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. MSMU 0 ú kábeltálca terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben ábeltálcák A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 245

94 0-es oldalmagasság ábeltálcák SS-Magic kábelcsatorna perforálás nélkül SSMU 0 FS SSMU 5 FS SSMU 20 FS SSMU 30 FS SSMU 40 FS SSMU 50 FS SSMU 60 FS SSMU 0 FT SSMU 5 FT SSMU 20 FT SSMU 30 FT SSMU 40 FT SSMU 50 FT SSMU 60 FT szélesség Lemezvastagság kereszt- hossz hasznos megeng. terhelés:,5m 3,0 m 4,0 m metszet mm mm mm cm² kn/m kn/m kn/m 00, ,2 0,8 50, ,2 0,8 200, ,2 0,8 300, ,2 0,8 400, ,2 0,8 500, ,2 0,8 600, ,2 0,8 00, ,2 0,8 50, ,2 0,8 200, ,2 0,8 300, ,2 0,8 400, ,2 0,8 500, ,2 0,8 600, ,2 0,8 kg/00 m 403, ,950 52, , , , , , , ,00 678, , , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott /m SSMU 0= nehéz kivitelű Magic kábeltálca-rendszer perforálás nélkül, 0 mm oldalmagassággal. Perforálás nélküli kábeltálca gyors összekötő rendszerrel, minden szükséges összekötő elemmel együtt az időtakarékos és gazdaságos szereléshez. A szállítási hossz mm, a hasznos hossz összeszerelt állapotban mm. A FED 60 rugóelem tartozékként (pótlásként) külön megrendelhető a 60, 85, és 0 mm oldalmagasságú Magic kábeltálcákhoz a cikk alatt. A potenciálkiegyenlítés folytonossága kiegészítő elemek nélkül biztosított. VDE bevizsgálással rendelkező kábeltálca rendszer. SSMU 0 ú kábelcsatorna terhelési diagramja Megengedett kábeltálca-/kábellétra-terhelés kn/m-ben a szerelő a nélkül Támaszköz m-ben A pofalemez behajlása mmben, a megengedett (max.) kn/m terhelés esetén. Vizsgálati eljárás terhelési vázlata Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Pofabehajlási görbe a támaszköztől függően 3050 B Válaszfal H L méret méret mm mm TSG 0 FS m kg/00 m 3 85, TSG 0 DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A válaszfal beépítésével a különböző feszültségszintű / rendeltetésű kábelek és vezetékek elválaszthatók egymástól. Válaszfal-összekötő TSGV VA430 V2A rozsdamentes acél (W. Nr..430) 0, Válaszfal-összekötő a TSG válaszfal csavar nélküli összekötéséhez minden oldalmagasságnál. 246 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

95 0-es oldalmagasság B Magic hosszanti összekötő készlet TSMV 0 FS TSMV 5 FS TSMV 20 FS TSMV 30 FS TSMV 40 FS TSMV 50 FS TSMV 60 FS TSMV 0 DD TSMV 5 DD TSMV 20 DD TSMV 30 DD TSMV 40 DD TSMV 50 DD TSMV 60 DD Oldalmagasság szélesség mm mm ,00 48,500 50,800 57,600 64,300 7,000 77,800 44,00 48,500 50,800 57,600 64,300 7,000 77, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip ábeltálca összekötő gyorsrögzítővel 0 mm oldalmagasságú kábeltálcák és idomdarabok csavar nélküli összekötéséhez. Az optimalizált építési forma révén az összekötő alkalmas rádiuszok létrehozására és használható hosszkiegyenlítő darabként is nagy hőmérsékletingadozások esetén. ábeltálcák Hosszanti és sarokösszekötő LVL 0 FS Oldalmagasság mm , LVL 0 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Hosszanti és sarokösszekötő 0 mm oldalmagasságú kábeltálcákhoz és idomdarabokhoz. A szükséges kötőelemekkel együtt szállítva. Csuklós összekötő GV 0 FS Oldalmagasság mm , GV 0 FT , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Csuklós összekötő 0 mm oldalmagassággal rendelkező kábelcsatornákhoz. A szükséges kötőelemekkel együtt szállítva EV 0 FS Oldalmagasság mm 0 Sarokösszekötő 0 72, EV 0 DD , x B B x 32 7 x 4 St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Sarokösszekötő 0 mm oldalmagasságú kábeltálcákhoz. A szereléshez szükséges rögzítőanyagokat külön kell megrendelni. WEB 0 FS WEB 20 FS WEB 30 FS WEB 40 FS WEB 50 FS WEB 55 FS Oldalmagasság szélesség mm mm Szűkítő és véglezáró lemez 0 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. Szűkítő és véglezáró lemez 6,400 29,000 4,000 52,900 64,800 70, St acél FS szalaghorganyzott Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 247

96 0-es oldalmagasság Szűkítő és véglezáró lemez 2.5 WEB 0 DD WEB 20 DD WEB 30 DD WEB 40 DD WEB 50 DD WEB 55 DD Oldalmagasság szélesség mm mm ,300 25,000 44,000 52,800 64,700 70, B B x 32 7 x 4 St acél DD cink-alumínium bevonat, Double Dip Szűkítő és véglezáró lemez 0 mm oldalmagasságú kábeltálcákhoz. A szükséges kötőelemekkel együtt szállítva. ábeltálcák Magic 45 -os sarokidom BM 45 0 FS BM 45 5 FS BM FS BM FS BM FS BM FS BM FS BM 45 0 FT BM 45 5 FT BM FT BM FT BM FT BM FT BM FT szélesség mm ,500 89,300 09,900 56,00 206, , ,700 75,600 95,800 7,900 67,400 22, , , B 50 St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 45 -os sarokidom gyorsösszekötő rendszerrel. 0 mm oldalmagasságú kábeltálcához. Magic 90 -os sarokidom BM 90 0 FS BM 90 5 FS BM FS BM FS BM FS BM FS BM FS BM 90 0 FT BM 90 5 FT BM FT BM FT BM FT BM FT BM FT szélesség mm ,900 2,000 54, , , ,00 558,000 97,500 29,800 66,00 250, , , , B 50 St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os sarokidom gyorsösszekötő rendszerrel. 0 mm oldalmagasságú kábeltálcához. Magic beépíthető leágazóidom AAM 0 FS AAM 5 FS AAM 20 FS AAM 30 FS AAM 40 FS AAM 50 FS AAM 60 FS AAM 0 FT AAM 5 FT AAM 20 FT AAM 30 FT AAM 40 FT AAM 50 FT AAM 60 FT szélesség mm ,700 60,000 66,300 79,200 92,200 05,00 8,400 57,600 64,300 7,00 84,900 98,900 2,700 27, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Beépíthető leágazóidom gyorsösszekötő rendszerrel. 0 mm oldalmagasságú kábeltálcához. 33,50 B+80 B 248 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

97 0-es oldalmagasság B+200 Magic T-leágazóidom B+00 B 50 TM 0 FS TM 5 FS TM 20 FS TM 30 FS TM 40 FS TM 50 FS TM 60 FS TM 0 FT TM 5 FT TM 20 FT TM 30 FT TM 40 FT TM 50 FT TM 60 FT szélesség mm ,600 47,200 85, , ,300 50,00 659,500 2,800 57,900 98, , , , ,200 T-leágazóidom gyorsösszekötő rendszerrel. 0 mm oldalmagasságú kábeltálcához St acél FS szalaghorganyzott FT merítetten tűzihorganyzott ábeltálcák eresztidom 50 B B+200 M 0 FS M 5 FS M 20 FS M 30 FS M 40 FS M 50 FS M 60 FS M 0 FT M 5 FT M 20 FT M 30 FT M 40 FT M 50 FT M 60 FT szélesség mm ,700 56,00 92, , , , ,300 33,700 67, , ,700 40, , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott eresztidom gyorsösszekötő rendszerrel. 0 mm oldalmagasságú kábeltálcához. BV 0 S FS BV 20 S FS BV 30 S FS BV 40 S FS BV 50 S FS BV 55 S FS BV 0 S FT BV 20 S FT BV 30 S FT BV 40 S FT BV 50 S FT BV 55 S FT szélesség Lemezvastagság mm mm os függőleges sarokidom, emelkedő 20,00 5,300 82,400 23, , ,400 20,000 63,000 82,400 23, , , St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, emelkedő kivitel: 0 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 249

98 0-es oldalmagasság ábeltálcák 90 -os függőleges sarokidom, eső BV 0 F FS BV 20 F FS BV 30 F FS BV 40 F FS BV 50 F FS BV 55 F FS BV 0 F FT BV 20 F FT BV 30 F FT BV 40 F FT BV 50 F FT BV 55 F FT szélesség Lemezvastagság mm mm ,300 24,000 4,600 59,200 76,900 85,700 20,000 34,000 4,600 72,000 76,900 85, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott 90 -os függőleges sarokidom, eső kivitel: 0 mm oldalmagasságú kábeltálcához. A függőleges sarokidomot a kábeltálca végéhez kell illeszteni és összecsavarozni. A szereléshez szükséges csavarokat külön kell megrendelni. 90 -os csuklós sarokidom, függőleges GBV 0 FS GBV 20 FS GBV 30 FS GBV 40 FS GBV 50 FS GBV 55 FS GBV 0 FT GBV 20 FT GBV 30 FT GBV 40 FT GBV 50 FT GBV 55 FT mm ,800 35, , , , , , , , , , ,600 Függőleges 90 -os csuklós sarokidom 0 mm oldalmagasságú kábeltálcához. A sarokidomot a készlet elemeiből a helyszínen kell összeállítani. További rögzítőanyagokra nincs szükség St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Csuklós sarokidom-elem, függőleges GBEV 0 FS GBEV 20 FS GBEV 30 FS GBEV 40 FS GBEV 50 FS GBEV 55 FS GBEV 0 FT GBEV 20 FT GBEV 30 FT GBEV 40 FT GBEV 50 FT GBEV 55 FT szélesség szélesség mm ,00 9,600 37,200 57,500 77, ,900 0,00 9,600 47,00 56,700 93,600 98, St acél FS szalaghorganyzott FT merítetten tűzihorganyzott Függőleges, csuklós sarokidom 0 mm oldalmagasságú kábeltálcához. Az GV 0 csuklós összekötőket külön kell megrendelni. 250 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

99 endszertartozékok, 35, 60, 85, 0 SSLB 00 FS SSLB 50 FS SSLB 200 FS SSLB 300 FS SSLB 400 FS SSLB 500 FS SSLB 550 FS SSLB 600 FS SSLB 00 DD SSLB 50 DD SSLB 200 DD SSLB 300 DD SSLB 400 DD SSLB 500 DD SSLB 550 DD SSLB 600 DD szélesség Csavarok daraba mm db Toldásponti takarólemez 20 7, , , , , , , , ,700 2,200 6,700 25,700 34,700 43,700 48,200 52, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip A toldásponti takarólemez beépítésével biztosítható az egymáshoz csatlakozó kábeltálcák fenéklemezeinek folytonos illeszkedése. A megfelelő szélességű takaróléc garantálja, hogy a fenéklemez vége nem sérti meg a kábeleket. Nagyfesztávú tálcákhoz is beépíthető. A szükséges kötőelemekkel együtt szállítva. ábeltálcák BEB 050 FS BEB 00 FS BEB 50 FS BEB 200 FS BEB 300 FS BEB 400 FS BEB 500 FS BEB 550 FS BEB 600 FS BEB 050 DD BEB 00 DD BEB 50 DD BEB 200 DD BEB 300 DD BEB 400 DD BEB 500 DD BEB 550 DD BEB 600 DD szélesség mm , , ,400 00, , , , , , Fenék-véglemez 2,500 5,400 8,400,400 7,200 23,00 29,000 32,000 35, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fenék-véglemez a kábeltálca végek fenéklemezének merevítésére és a kilépő kábelek védelmére. A rögzítéshez az FSB ú M6 x 2-es csavarokat külön kell megrendelni. MP UNI FS magasság szélesség mm mm , MP UNI DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Szerelőlap kábeltálca / kábellétra oldallemezére történő rögzítéshez. Az FSB 6x2 rögzítőcsavart külön kell megrendelni. MP 225 UNI FS magasság szélesség mm mm ,000 Szerelőlap rácsos kábeltálcák / kábellétrák oldallemezére történő rögzítéshez. Az FSB 6x2 rögzítőcsavart külön kell megrendelni. Szerelőlap Szerelőlap St acél FS szalaghorganyzott Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 25

100 endszertartozékok, 35, 60, 85, 0 Szerelőlap MP FL FS magasság szélesség mm mm , MP FL DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Lapos kivitelű szerelőlap kábeltálcák oldallemezére történő rögzítéshez. Az FS B 6x2 rögzítőcsavart külön kell megrendelni. ábeltálcák Szerelőlap MP WI L. FS magasság szélesség mm mm , MP WI L. DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip étszer hajlított szerelőlap kábeltálcák / kábellétrák oldallemezére történő rögzítéshez. Az FS B 6x2 rögzítőcsavart külön kell megrendelni. Szerelőlap MP WI G. FS mm mm , MP WI G. DD , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip étszer hajlított szerelőlap kábeltálcák / kábellétrák oldallemezére történő rögzítéshez. Az FS B 6x2 rögzítőcsavart külön kell megrendelni. Élvédő szalag SB 2 PVC mm mm mm -2 0 fekete 0000 kg/00 m 8, SB 4 PVC -4 5 fekete , PVC polivinil-klorid Acélbetétes élvédő a kábeltálcák vágott lemezéleinek takarására. /00 m Fedél, "telelemez" kivitel B + 4 DLU 050 FS DLU 00 FS DLU 50 FS DLU 200 FS DLU 300 FS DLU 400 FS DLU 500 FS DLU 550 FS DLU 600 FS DLU 050 DD DLU 00 DD DLU 50 DD DLU 200 DD DLU 300 DD DLU 400 DD DLU 500 DD DLU 550 DD DLU 600 DD magasság szélesség lemezvastagsághoz h szín hossz méret szélesség Lemezvastagság hossz mm mm mm 50 0, , , , , , , , , , , , Forgóretesz nélküli telelemez fedél kábeltálcákhoz és rácsos kábeltálcákhoz. Fokozott szélterhelés esetén helyszíni biztosítási intézkedéseket kell végrehajtani. 500 mm szélességtől mélynyomott keresztbordákkal merevítve. kg/00 m 44,700 74,200 38,200 77, , ,500 69, , ,00 44,700 74,200 38,200 77, , ,300 69, , , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

101 endszertartozékok, 35, 60, 85, 0 4 Fedélrögzítő-kapocs, univerzális DU VA430 darab 60 kg/00 darab 0, V2A rozsdamentes acél (W. Nr..430) /00 darab Univerzális fedélrögzítő-kapocs a telelemez -es fedél rácsos kábeltálcára történő rögzítésére. A 3 m-es fedél biztonságos rögzítéséhez, a tálcaszélességtől függően 4 6 db fedélrögzítő kapocs beépítése szükséges. B 20 Fedélrögzítő kapocs 25 B méret mm DL 35 VA430 50,9 DL 45 VA430 60,9 DL 60 VA430 75,9 DL 85 VA430 95,9 DL 0 VA430 20,9 50,400 50,600 50, , , ábeltálcák V2A rozsdamentes acél (W. Nr..430) A fedélrögzítő-kapcsok alkalmazásával tovább növelhető a kábeltálca- és kábellétra-fedelek rögzítésének biztonsága. A fedélrögzítő-kapocs a fedél kiegészítő rögzítésére pl. fokozott szélterhelés esetén. Fedél forgóretesszel DL 050 FS DL 075 FS DL 00 FS DL 50 FS DL 200 FS DL 300 FS DL 400 FS DL 500 FS DL 550 FS DL 600 FS DL 050 DD DL 00 DD DL 50 DD DL 200 DD DL 300 DD DL 400 DD DL 500 DD DL 550 DD DL 600 DD szélesség Lemezvastagság hossz mm mm mm 50 0, , , , , , , , , , , kg/00 m 63,000 8,500 02,330 4,500 80, , , ,340 68, ,340 63,000 02,300 4,500 80, , , ,340 68, , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip /m A fedél kábeltálcákhoz és kábellétrákhoz is alkalmazható, a rögzítést a 3 pár forgóretesz biztosítja, a forgóreteszeket a fedéllel együtt szállítjuk. Fokozott szélterhelés esetén helyszíni biztosítási intézkedéseket kell végrehajtani. 500 mm szélességtől mélynyomott keresztbordákkal merevítve. DL 3 FT Forgóretesz utólagos vagy kiegészítő beszereléshez. Egyoldalas forgóretesz mm fedélszélességhez használható. 20,300 Forgóretesz St acél FT merítetten tűzihorganyzott DL 3 2 FT Forgóretesz utólagos vagy kiegészítő beszereléshez. A kétoldalas forgóretesz csak az 50 mm szélességű fedelekhez használható. 20,700 Forgóretesz St acél FT merítetten tűzihorganyzott Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 253

102 endszertartozékok, 35, 60, 85, 0 Forgóretesz DLM 36 DD darab 0 kg/00 darab 2, St acél DD cink-alumínium bevonat, Double Dip Forgóretesz utólagos vagy kiegészítő beszereléshez. Az egyoldalas forgóretesz mm szélességű fedelekhez használható. Peremmagasság: 7,5 mm. Magic 45 -os sarokidom fedél ábeltálcák DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD szélesség Lemezvastagság mm mm 00,25 50,25 200,25 300,25 400,25 500,25 600,25 00,25 50,25 200,25 300,25 400,25 500,25 600,25,700 8,400 26,700 47,900 93,700 36,200 85,800,700 8,400 26,700 47,900 93,700 36,200 85, B St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél 45 -os sarokidomhoz, forgóreteszekkel szerelve. A fedél bármilyen oldalmagasságú idomdarabnál használható. Magic 90 -os sarokidom fedél DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM FS DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD DFBM DD szélesség Lemezvastagság mm mm 00,25 50,25 200,25 300,25 400,25 500,25 600,25 00,25 50,25 200,25 300,25 400,25 500,25 600,25 7,00 28,500 43,000 8,600 65, ,00 338,00 7,00 28,500 43,000 8,600 65, ,00 338, B St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél 90 -os sarokidomhoz, forgóreteszekkel szerelve. A fedél bármilyen oldalmagasságú idomdarabnál használható. Magic beépíthető leágazóidom fedél DFAAM 00 FS DFAAM 50 FS DFAAM 200 FS DFAAM 300 FS DFAAM 400 FS DFAAM 500 FS DFAAM 600 FS DFAAM 00 DD DFAAM 50 DD DFAAM 200 DD DFAAM 300 DD DFAAM 400 DD DFAAM 500 DD DFAAM 600 DD szélesség Lemezvastagság mm mm 00,25 50,25 200,25 300,25 400,25 500,25 600,25 00,25 50,25 200,25 300,25 400,25 500,25 600,25 Fedél Magic beépíthető leágazóelemhez, forgóreteszekkel szerelve. A fedél bármilyen oldalmagasságú idomdarabnál használható. 9,700 2,00 3,300 9,500 30,300 36,500 42,700 9,700 2,00 4,500 9,500 30,300 36,500 42, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip 63 B 254 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

103 endszertartozékok, 35, 60, 85, 0 B+00 Magic T-leágazóidom fedél B B DFTM 00 FS DFTM 50 FS DFTM 200 FS DFTM 300 FS DFTM 400 FS DFTM 500 FS DFTM 600 FS DFTM 00 DD DFTM 50 DD DFTM 200 DD DFTM 300 DD DFTM 400 DD DFTM 500 DD DFTM 600 DD szélesség Lemezvastagság mm mm 00,25 50,25 200,25 300,25 400,25 500,25 600,25 00,25 50,25 200,25 300,25 400,25 500,25 600,25 Fedél Magic T-leágazóelemhez, forgóreteszekkel szerelve. A fedél bármilyen oldalmagasságú idomdarabnál használható. 29,600 38,900 58,300 09,200 28,900 32, ,200 29,600 38,900 58,300 09,200 28,900 32, , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip ábeltálcák Fedél Magic keresztidomhoz B B+00 DFM 00 FS DFM 50 FS DFM 200 FS DFM 300 FS DFM 400 FS DFM 500 FS DFM 600 FS DFM 00 DD DFM 50 DD DFM 200 DD DFM 300 DD DFM 400 DD DFM 500 DD DFM 600 DD szélesség Lemezvastagság mm mm 00,25 50,25 200,25 300,25 400,25 500,25 600,25 00,25 50,25 200,25 300,25 400,25 500,25 600,25 29,600 47,00 68,500 23,00 24, ,00 476,200 29,600 47,00 68,500 23,00 24, ,00 476, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél Magic keresztidomhoz, forgóreteszekkel szerelve. A fedél bármilyen oldalmagasságú idomdarabnál használható. DBV 050 S FS DBV 00 S FS DBV 50 S FS DBV 200 S FS DBV 300 S FS DBV 400 S FS DBV 500 S FS DBV 600 S FS DBV 050 S DD DBV 00 S DD DBV 50 S DD DBV 200 S DD DBV 300 S DD DBV 400 S DD DBV 500 S DD DBV 600 S DD Fedél "emelkedő" kivitelű 90 -os függőleges sarokidomhoz szélesség Lemezvastagság mm mm 50 0, , , , , , , , , , , , , , , ,75,000 2,000 30,000 39,000 50,000 68,000 86,000 05,000 9,000 34,000 50,000 66,000 8,000 3,000 44,000 76, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél az összes emelkedő függőleges sarokidomhoz. A rögzítést a kábeltálca-fedelek átlapolása biztosítja. A rögzítés megbízhatósága DL fedélrögzítő-kapcsok beépítésével fokozható. Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 255

104 endszertartozékok, 35, 60, 85, 0 ábeltálcák Fedél "eső" kivitelű 90 -os függőleges sarokidomhoz, oldalmagasság 35 mm DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD szélesség Lemezvastagság mm mm 50 0, , , , , , , , , ,75 5,600 26,430 37,270 48,00 69,760 27,000 43,000 62,000 80,000, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél a 35 mm oldalmagasságú eső függőleges sarokidomokhoz. A rögzítést a kábeltálca-fedelek átlapolása biztosítja. A rögzítés megbízhatósága DL fedélrögzítő-kapcsok beépítésével fokozható. Fedél "eső" kivitelű 90 -os függőleges sarokidomhoz, oldalmagasság 60 mm DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD szélesség Lemezvastagság mm mm 50 0, , , , , , , , , , , , , , , ,75 2,000 35,000 48,000 62,000 89,000 7,000 45,000 73,000 35,000 59,000 80,000 04,000 48,000 95, , , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél a 60 mm oldalmagasságú eső függőleges sarokidomokhoz. A rögzítést a kábeltálca-fedelek átlapolása biztosítja. A rögzítés megbízhatósága DL fedélrögzítő-kapcsok beépítésével fokozható. Fedél "eső" kivitelű 90 -os függőleges sarokidomhoz, oldalmagasság 85 mm DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD szélesség Lemezvastagság mm mm 00 0, , , , , , , , , , , ,75 30,970 56,360 8,750 07,30 32,520 57,90 52,000 93,000 37,000 78, , , St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél a 85 mm oldalmagasságú eső függőleges sarokidomokhoz. A rögzítést a kábeltálca-fedelek átlapolása biztosítja. A rögzítés megbízhatósága DL fedélrögzítő-kapcsok beépítésével fokozható. 256 OBO TS Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

105 endszertartozékok, 35, 60, 85, 0 DBV 0 00 F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV F FS DBV 0 00 F DD DBV F DD DBV F DD DBV F DD DBV F DD DBV F DD Fedél "eső" kivitelű 90 -os függőleges sarokidomhoz, oldalmagasság 0 mm szélesség Lemezvastagság mm mm 00 0, , , , , , , , , , , ,75 33,20 60,440 87,660 4,880 42,0 69,330 23,000 75,000 50,000 48, ,000 28, St acél FS szalaghorganyzott DD cink-alumínium bevonat, Double Dip Fedél a 0 mm oldalmagasságú eső függőleges sarokidomokhoz. A rögzítést a kábeltálca-fedelek átlapolása biztosítja. A rögzítés megbízhatósága DL fedélrögzítő-kapcsok beépítésével fokozható. ábeltálcák Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot. TS OBO 257
