1 Asztali személyi számítógép MEDION AKOYA Kezelési útmutató Akciós időszak: 03/2012, Típus: P5350 D (MD 8895) Eredeti kezelési útmutató: DE

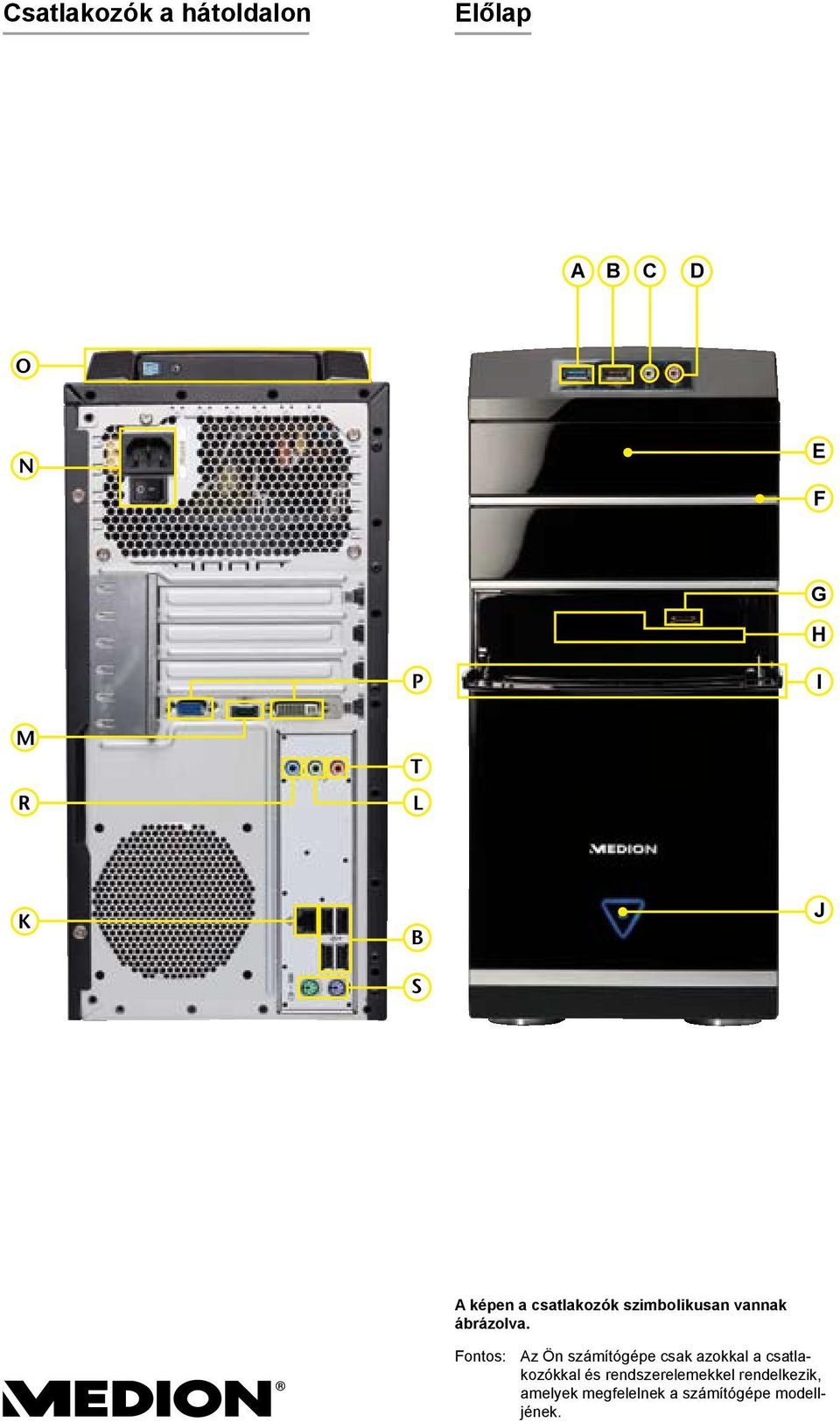

2 Csatlakozók a hátoldalon Előlap A B C D O N E F G H P I M R T L K B S J A képen a csatlakozók szimbolikusan vannak ábrázolva. Fontos: Az Ön számítógépe csak azokkal a csatlakozókkal és rendszerelemekkel rendelkezik, amelyek megfelelnek a számítógépe modelljének.

3 POS A rendszerelemek ismertetése Lásd a oldalt A USB 3.0 csatlakozófelület 15, 42 B USB 2.0 csatlakozófelület 15, 42 (pl. lapolvasóhoz, digitális fényképezőgéphez) C fejhallgató csatlakozó 18, 39 D mikrofon csatlakozó 18, 39 E optikai meghajtó (CD-/DVD-/CDRW/DVDRW) 33 F optikai meghajtó kiadó gombja 33 G esata csatlakozófelület 16 H kártyaolvasó 37 I előlap 14 J ki-/bekapcsoló / üzemjelző 23 K Gbit LAN hálózati vezérlő (RJ-45, 10/100/1000 Mbit/s) 17, 43 L audio kimenet / hangszóró (előlapi kimenet) 19, 39 M HDMI csatlakozó 20, 38 N áramellátás 21 (hálózati kábel csatlakozó & hálózati kapcsoló) O rekesz külső Medion HDDrive2Go super speed 32 merevlemezhez P DVI-I/VGA monitor csatlakozó 14, 38 R audio bemenet (line-in) / hangszóró (rear line out)* 19, 20, 39 S PS/2 csatlakozófelület egér és billentyűzet 20 T mikrofon csatlakozó (mic) / 19, 39 hangszóró (center/subwoofer out)* * Dupla kiosztású csatlakozók. A konfigurálás szoftveres úton végezhető

4 Köszöntő Tisztelt Vásárló! Gratulálunk ezen termék megvásárlásához. Ezen termékünket a legújabb műszaki ismeretek alapján fejlesztettük ki és a legmegbízhatóbb, legmodernebb elektromos/elektronikus alkatrészek felhasználásával gyártottuk. Mielőtt a készülékét használatba venné, kérjük, szánjon rá néhány percet és olvassa el figyelmesen a következő kezelési útmutató. Nagyon köszönjük! A CE-jelöléssel a gyártó igazolja a termék megfelel a rá vonatkozó harmonizációs irányelvek Alapvető követelményeinek. Megfelelőségi tudnivalók Az Ön készüléke megfelel a 2004/108/EK jelű EMC-irányelv és a 2006/95/EK jelű kisfeszültségű berendezésekre vonatkozó irányelv alapvető követelményeinek és idevágó előírásainak. Az Ön készüléke megfelel az R&TTE 1999/5/EK jelű irányelv alapvető követelményeinek és egyéb vonatkozó előírásainak. A megfelelőségi nyilatkozatok teljes változatai letölthetők innen: conformity. Copyright 2012, 1. verzió A kézikönyv szerzői jogvédelem alatt áll. Minden jog fenntartva. A gyártó írásbeli engedélye nélkül tilos géppel, elektronikus eszközökkel és bármilyen egyéb formában sokszorosítani. A szerzői jog a MEDION céget illeti., Am Zehnthof 77, D Essen. A műszaki és megjelenésbeli változtatások, valamint a nyomdahibák jogát fenntartjuk.

5 A csomag részei A csomag részei Kérjük, ellenőrizze a csomag teljességét, és a vásárlás után 14 napon belül értesítsen bennünket, amennyiben a az nem teljes. Az Ön által megvásárolt termékkel az alábbi komponenseket kapta: számítógép és csatlakozó kábel operációs rendszer OEM verzióban dokumentáció VESZÉLY! Ügyeljen arra, hogy a csomagolóanyag, pl. fólia ne kerüljön gyermek kezébe. Megfulladhatnak. MEGJEGYZÉS! Annak érdekében, hogy elkerülje a szállítási károk bekövetkezését, csomagolja be a számítógépet az eredeti csomagolásába. 1

6 Tartalom Tartalom A csomag részei... 1 Tartalom... 2 Az útmutatóban használt figyelmeztető jelzések és kifejezések... 5 Személyes adatok... 6 Célközönség... 6 Minőség... 6 Üzembiztonság... 7 Biztonsági mentés... 8 A számítógép felállítása... 9 A felállítás helye... 9 Környezeti feltételek... 9 Ergonómia Kényelmes munkavégzés Csatlakoztatás Kábelcsatlakozások létrehozása Az előlap kinyitása és lezárása A monitor csatlakoztatása USB-eszközök csatlakoztatása esata eszközök csatlakoztatása esata eszközök eltávolítása Hálózat (LAN) csatlakoztatása Fejhallgató csatlakoztatása Mikrofon csatlakoztatása Audio kimenet / hangszóródobozok csatlakoztatása Térhatású hangrendszerrel (Surround) szerelt PC HDMI-készülék csatlakoztatása Audio bemenet / felvételi jelforrás csatlakoztatása PS/2-eszköz csatlakoztatása Áramellátás csatlakoztatása Első üzembe helyezés lépes: Bekapcsolás Hálózati kapcsoló Be-/Kikapcsoló lépés: Az első beállítás elindítása lépés: Befejezés A Windows -felület rövid bemutatása

7 Tartalom Az egér A billentyűzet Az Alt, Alt Gr és Ctrl gombok A merevlemez Fontos könyvtárak Külső merevlemez csatlakoztatása Az optikai meghajtó Lemez betöltése Lemez kivétele Lemez lejátszása / beolvasása Regionális lejátszási információk a DVD-vel kapcsolatban Írható CD- és DVD-lemezek A kártyaolvasó A grafikus rendszer Megjelenés és személyes beállítások A hangrendszer USB-csatlakozás Hálózati üzem Mi a számítógép hálózat? Vezetéknélküli hálózat WLAN (Rádiós hálózat) Biztonsági előírás Problémamegoldás a hálózatban Szoftver Windows 7 megismerése Windows 7 - újdonságok Windows 7 Súgó és támogatás Windows 7 - Bevezetés Windows 7 - felhasználói jogok Windows 7 - Vezérlőpult Windows Media Center Szoftvertelepítés Így telepítse a szoftvert: A szoftver eltávolítása A Windows aktiválása Termékaktiválás az Ön számítógépén BIOS Setup Program A Bios Setup beállítása

8 Tartalom Kaspersky Internet Security Ötletek és fogások Kezeléssegítő tanácsok Rendszerbeállítások és -információk Adat- és rendszerbiztonság Adatmentés Karbantartó programok Rendszer-visszaállítás Hibaelhárítás Windows frissítés Tudnivalók a Windows frissítés adatbiztonságáról A gyári állapot helyreállítása A helyreállítás korlátozása Visszaállítás végrehajtása GYIK - Gyakran ismételt kérdések Vevőszolgálat Elsősegély hardverhiba esetén A hiba okának megkeresése Hibák és okok További segítségre van szüksége? Meghajtó-támogatás Szállítás Tisztítás és ápolás Bővítés / átalakítás és javítás A szerviztechnikusnak szóló megjegyzések Megjegyzés a lézersugárzásra vonatkozóan Újrahasznosítás és ártalmatlanítás Csomagolás Készülék Elemek A megfelelőséggel kapcsolatos megjegyzések R&TTE Megfelelési tudnivaló Tárgymutató

9 Tartalom Az útmutatóban használt figyelmeztető jelzések és kifejezések VESZÉLY! Közvetlen életveszélyre figyelmeztet! FIGYELMEZTETÉS! Életveszély és/vagy súlyos, maradandó sérülések esetleges bekövetkezésére figyelmeztet! VIGYÁZAT! Vegye figyelembe az utasításokat a sérülések és anyagi károk elkerülése érdekében! FIGYELEM! Vegye figyelembe az utasításokat az anyagi károk elkerülése érdekében! MEGJEGYZÉS! További információ a készülék használatára vonatkozóan! MEGJEGYZÉS! Tartsa be a kezelési útmutatóban leírtakat! FIGYELMEZTETÉS! Áramütésveszély! Felsorolási pont / A használat közben fellépő eseményekkel kapcsolatos információ Végrehajtandó használati utasítások 5

10 Tartalom Személyes adatok Jegyezze fel tulajdonának igazolására: Gyári szám... (pl. Microsoft)... Vásárlás dátuma, helye... A számítógép sorozatszámát a számítógép hátoldalán találja. A számot szükség esetén másolja át garanciadokumentumaiba is. Célközönség Ez a kezelési útmutató mind a kezdő alkalmazónak, mind a haladó felhasználónak szól. A lehetséges hivatásszerű használatot figyelmen kívül hagyva ez a számítógép magánháztartási üzemeltetésre készült. Az egész család rendelkezésére állnak a sokoldalú felhasználási lehetőségek. Minőség A komponensek kiválasztása során a funkcionalitásra, biztonságra és megbízhatóságra különösen nagy hangsúlyt fektettünk. A kiegyensúlyozott hardver- és szoftver-koncepció alapján olyan személyi számítógépet mutathatunk be Önnek, amely sok örömet fog szerezni munkája során, de szabadideje eltöltésében is. Köszönjük termékünkbe vetett bizalmát és örömünkre szolgál, hogy új ügyfeleink között üdvözölhetjük Önt. Copyright 2012 Minden jog fenntartva. A kézikönyv szerzői jogvédelem alatt áll. A szerzői jog a MEDION vállalatot illeti. Védjegyek: MS-DOS és Windows a Microsoft bejegyzett védjegyei. Pentium az Intel bejegyzett védjegye. Az egyéb védjegyek a megfelelő birtokosok tulajdonában vannak. A műszaki és megjelenésbeli változtatások, valamint nyomdahibák jogát fenntartjuk. 6

11 Tartalom Üzembiztonság NÉHÁNY SZÓ AZ ÚTMUTATÓRÓL Mielőtt használatba venné a készüléket, figyelmesen olvassa végig a biztonsági tudnivalókat. Tartsa be a készüléken elhelyezett, és az útmutatóban szereplő figyelmeztetéseket. A kezelési útmutató legyen mindig a keze ügyében. Ha valakinek eladja, vagy odaadja a készüléket, feltétlenül adja át ezt az útmutatót is. Olvassa át figyelmesen ezt a szakaszt, és tartsa be az itt megadott összes előírást. Ily módon garantálhatja személyi számítógépe megbízható működését és várhatóan hosszú élettartamát. Ne engedje, hogy gyermekek felügyelet nélkül játsszanak az elektromos készülékkel. A gyermekek a lehetséges veszélyt nem mindig tudják helyesen felmérni. Ügyeljen arra, hogy a csomagolóanyag, pl. fólia ne kerüljön gyermek kezébe. Nem megfelelő használatuk esetén fulladás veszélye állhat fenn. Soha ne nyissa ki a számítógép burkolatát! Nyitott burkolat esetén áramütés miatti életveszély áll fenn. Soha ne használja a számítógépet nyitott burkolattal. Az optikai meghajtók (CD/CDRW/DVD) 1-es osztályba sorolható lézerrel üzemelő berendezéseknek minősülnek, feltéve, hogy ezek a berendezések zárt számítógép burkolaton belül működik. Ne távolítsa el a meghajtók burkolatát, mivel abból szemmel nem látható lézersugárzás léphet ki. Ne vezessen be tárgyakat a réseken és nyílásokon át a számítógép belsejébe. Ennek következtében villamos rövidzárlat, áramütés léphet fel, sőt tűz is keletkezhet, ami a számítógép károsodásához vezet. A számítógépen található nyílások a számítógép szellőzését szolgálják. Ne takarja le ezeket a nyílásokat, mivel ellenkező esetben ez a készülék túlhevüléséhez vezethet. A számítógép elhelyezésekor ügyeljen rá, hogy a számítógép körül legalább 20 cm-es szabad tér legyen. 7

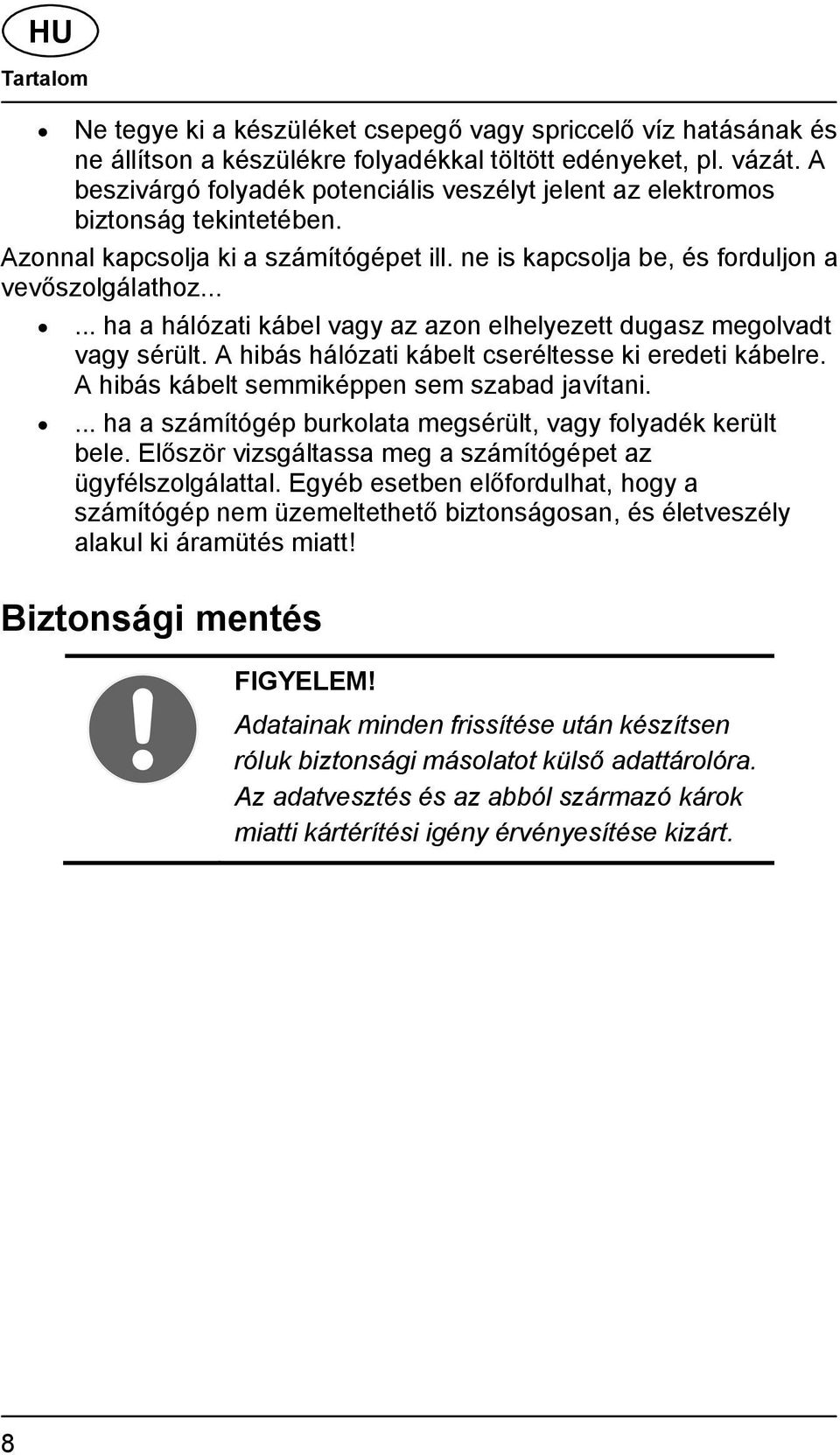

12 Tartalom Ne tegye ki a készüléket csepegő vagy spriccelő víz hatásának és ne állítson a készülékre folyadékkal töltött edényeket, pl. vázát. A beszivárgó folyadék potenciális veszélyt jelent az elektromos biztonság tekintetében. Azonnal kapcsolja ki a számítógépet ill. ne is kapcsolja be, és forduljon a vevőszolgálathoz ha a hálózati kábel vagy az azon elhelyezett dugasz megolvadt vagy sérült. A hibás hálózati kábelt cseréltesse ki eredeti kábelre. A hibás kábelt semmiképpen sem szabad javítani.... ha a számítógép burkolata megsérült, vagy folyadék került bele. Először vizsgáltassa meg a számítógépet az ügyfélszolgálattal. Egyéb esetben előfordulhat, hogy a számítógép nem üzemeltethető biztonságosan, és életveszély alakul ki áramütés miatt! Biztonsági mentés FIGYELEM! Adatainak minden frissítése után készítsen róluk biztonsági másolatot külső adattárolóra. Az adatvesztés és az abból származó károk miatti kártérítési igény érvényesítése kizárt. 8

13 A számítógép felállítása A számítógép felállítása A számítógép megfelelő elhelyezése jelentős mértékben hozzájárul a számítógép kényelmes kezelhetőségéhez. A felállítás helye Ne tegye ki a számítógépet és az összes csatlakoztatott készüléket párának és pornak, forróságnak és közvetlen napsugárzásnak. Így elkerüli a hibákat vagy a számítógép sérülését. Az összes készüléket stabil, sík és vibrációmentes alapra tegye és üzemeltesse a számítógép hibás működésének elkerülésére. Környezeti feltételek A számítógép +10 C C környezeti hőmérsékleten és 30% - 70% relatív páratartalom (nem kicsapódó) mellett működtethető. Kikapcsolt állapotban a számítógép a -20 C és +50 C közötti tartományban tárolható. Zivatar esetén húzza ki a hálózati dugót és főként távolítsa el az antennakábelt, amennyiben az csatlakoztatva van. A nagyobb biztonság érdekében ajánlatos túlfeszültségvédőt használni, amely megvédi a számítógépéta feszültségcsúcsok vagy a hálózaton át terjedő villámcsapás okozta rongálódástól. Szállítás után addig ne helyezze üzembe a számítógépet, amíg a készülék át nem vette a környezet hőmérsékletét. Amennyiben erősen ingadozik a hőmérséklet vagy a páratartalom, a készülék belsejében nedvesség képződhet a kicsapódó pára miatt, ami elektromos zárlatot okozhat. 9

14 A számítógép felállítása Ergonómia MEGJEGYZÉS! Kerülje az olyan helyet, ahol a szemét vakító, visszatükröződő fény és erős világos/sötét átmenetek érhetik, hogy kímélje szemét. Nem elhanyagolható szempont az, hova helyezi el a számítógépet. Kérjük, ügyeljen rá: A monitort úgy kell elhelyezni, hogy tükröződés, szemkáprázás és erős világos-sötét kontraszt ne alakuljon ki (akármilyen attraktív is legyen a kilátás az ablakból!). A monitor soha ne álljon az ablak közvetlen közelében, mert azon a helyen van a munkaterület a nappali fény miatt legfényesebben megvilágítva. Ez a fényesség megnehezíti a szem alkalmazkodását a sötétebb kijelzőhöz. A monitort mindig az ablak vonalával párhuzamos nézési irányban helyezze el. Hibás az elhelyezés az ablakkal ellentétes nézési irányban, mert akkor elkerülhetetlen a világos ablak tükröződése a képernyőn. Ugyanígy helytelen az ablak irányába való elhelyezés, mert a sötét képernyő és a világos nappali fény közötti kontraszt a szem alkalmazkodási nehézségéhez és panaszokhoz vezethet. A párhuzamos nézési irányt a mesterséges világítóberendezések vonatkozásában is lehetőleg be kell tartani. 10

15 A számítógép felállítása Kényelmes munkavégzés A tartás módosítása nélküli hosszú ülés kényelmetlen lehet. A fizikai panaszok vagy károk kockázatának csökkentésére fontos a helyes tartás felvétele. Hátgerinc A munkahelyen való ülésnél a hátgerincet a szék függőleges vagy enyhén hátra dőlő támlájával meg kell támasztani. Kar A kar és a könyök legyen laza. A könyök feküdjön föl a test közelében. Az alkar és a kéz legyen közel párhuzamos a padlóval. Csukló A csuklók a billentyűzettel, egérrel vagy a görgetőgombbal végzett munka során lehetőleg legyenek kinyújtva és 10 -nál nagyobb szögben nem behajlítva. Lábak A combok vízszintesen, vagy enyhén lefelé döntött helyzetben legyenek. A lábszár és a comb mintegy 90 -os szöget alkosson. A talp nyugodjon egész terjedelmével a padlón. Szükség esetén használjon lábtámaszt, de előtte bizonyosodjon meg arról, hogy az ülésmagasság helyesen van beállítva. Fej A fej egyenesen, vagy enyhén előre döntött helyzetben legyen. Ne dolgozzon kicsavart fejjel vagy felsőtesttel. Általános javaslat - Gyakran (kb percenként) változtasson tartásán, és tartson gyakran szünetet az elfáradás elkerülésére. 11

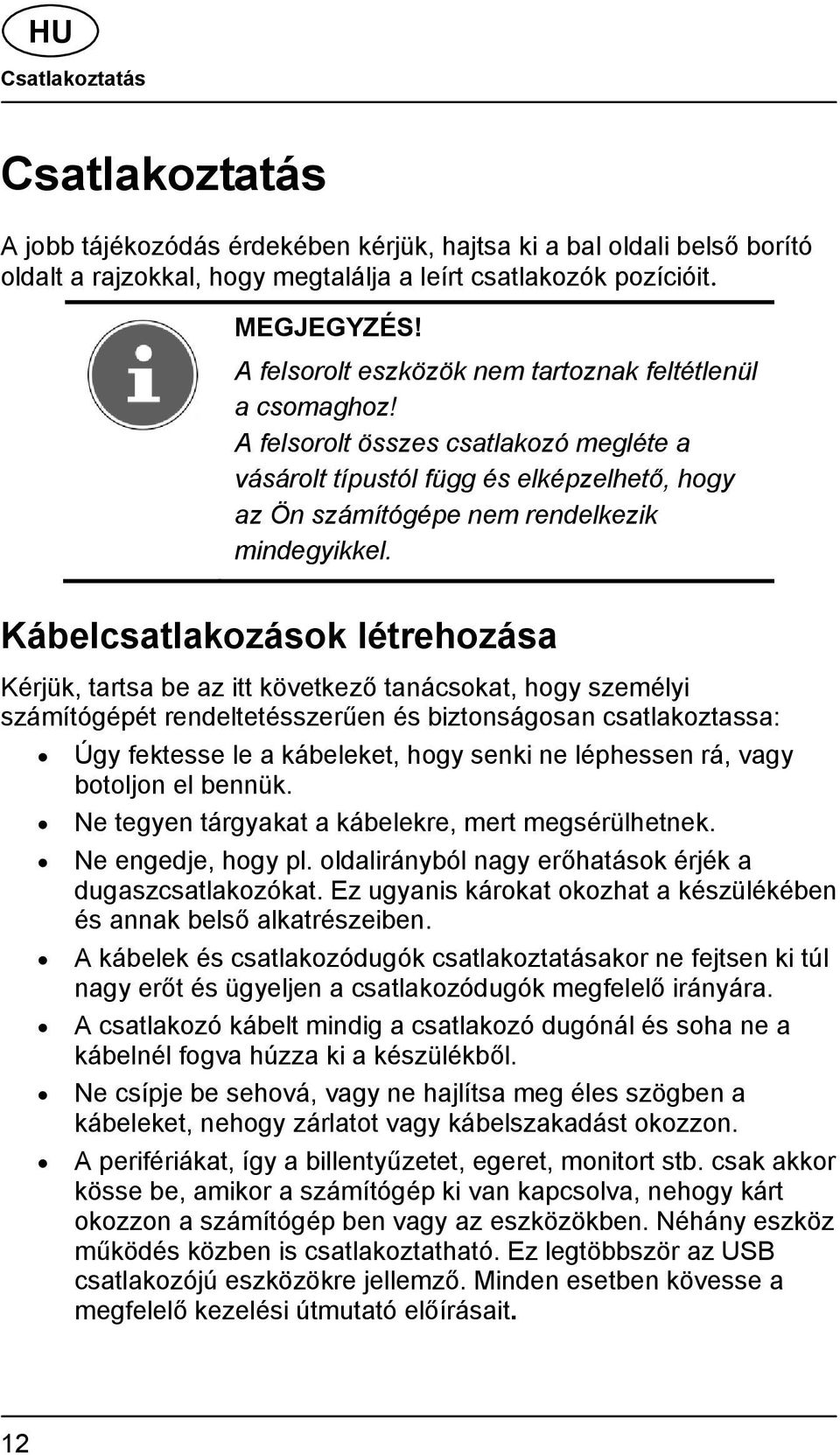

16 Csatlakoztatás Csatlakoztatás A jobb tájékozódás érdekében kérjük, hajtsa ki a bal oldali belső borító oldalt a rajzokkal, hogy megtalálja a leírt csatlakozók pozícióit. MEGJEGYZÉS! A felsorolt eszközök nem tartoznak feltétlenül a csomaghoz! A felsorolt összes csatlakozó megléte a vásárolt típustól függ és elképzelhető, hogy az Ön számítógépe nem rendelkezik mindegyikkel. Kábelcsatlakozások létrehozása Kérjük, tartsa be az itt következő tanácsokat, hogy személyi számítógépét rendeltetésszerűen és biztonságosan csatlakoztassa: Úgy fektesse le a kábeleket, hogy senki ne léphessen rá, vagy botoljon el bennük. Ne tegyen tárgyakat a kábelekre, mert megsérülhetnek. Ne engedje, hogy pl. oldalirányból nagy erőhatások érjék a dugaszcsatlakozókat. Ez ugyanis károkat okozhat a készülékében és annak belső alkatrészeiben. A kábelek és csatlakozódugók csatlakoztatásakor ne fejtsen ki túl nagy erőt és ügyeljen a csatlakozódugók megfelelő irányára. A csatlakozó kábelt mindig a csatlakozó dugónál és soha ne a kábelnél fogva húzza ki a készülékből. Ne csípje be sehová, vagy ne hajlítsa meg éles szögben a kábeleket, nehogy zárlatot vagy kábelszakadást okozzon. A perifériákat, így a billentyűzetet, egeret, monitort stb. csak akkor kösse be, amikor a számítógép ki van kapcsolva, nehogy kárt okozzon a számítógép ben vagy az eszközökben. Néhány eszköz működés közben is csatlakoztatható. Ez legtöbbször az USB csatlakozójú eszközökre jellemző. Minden esetben kövesse a megfelelő kezelési útmutató előírásait. 12

17 Csatlakoztatás Tartson legalább egy méter távolságot a nagyfrekvenciás és mágneses zavarforrásoktól (tv-készülék, hangszóródobozok, mobiltelefon stb.) a működési zavarok és az adatvesztés elkerülésére. Kérjük, vegye figyelembe, hogy ezzel a számítógéppel csak 3 méternél rövidebb, árnyékolt kábelt szabad használni a külső csatolók bekötésére. Kizárólag a csomag részeként kapott kábeleket használja, mert azokat kimerítő tesztnek vetettük alá laboratóriumunkban. Ne cserélje le a tartozék kábeleket másik típusúra. Kizárólag az átadott géphez tartozó kábeleket használja, mivel ezeket alaposan megvizsgáltuk a laboratóriumainkban. A periféria eszközök csatlakoztatásához is csak azokkal együtt átadott csatlakozókábeleket használja. Győződjön meg róla, hogy valamennyi összekötőkábel a hozzátartozó periféria eszközzel van összekötve, nehogy zavaró sugárzások keletkezzenek. Távolítsa el azokat a kábeleket, amelyekre nincs szüksége. A számítógépre csak olyan eszközök csatlakoztathatók, amelyek teljesítik az EN60950 Információtechnikai berendezések biztonsága vagy az EN60065 Biztonsági követelmények Audio, video és egyéb elektronikus készülékek szabványok előírásait. Előfordulhat, hogy az üzembe helyezett készülék jellegzetes, átható, ám teljesen veszélytelen szagot bocsát ki az első néhány órában, ami azután lassacskán megszűnik. A szagképződés ellensúlyozására ajánlatos rendszeresen kiszellőztetni a helyiséget. A termék kifejlesztésekor nagy gondot fordítottunk arra, hogy a készülék fizikai jellemzői meg se közelítsék az érvényes határértékeket. MEGJEGYZÉS! Csak azon komponensek csatlakoztatása szükséges, amelyeket működtet számítógépén. Ha nem rendelkezik a leírt eszközzel, akkor a megfelelő pontot kihagyhatja, majd később elvégezheti azt. 13

18 Csatlakoztatás Az előlap kinyitása és lezárása Pozíció a kihajtható áttekintőn: I Egyes csatlakozók az előlap mögött találhatók. Ez azzal a nagy előnnyel jár, hogy gyorsan és kényelmesen létre lehet hozni a gyakran használt összekötéseket anélkül, hogy meg kellene fordítani a számítógépet. Továbbá a lezárható előlap védi is a csatlakozókat. A monitor csatlakoztatása Pozíció a kihajtható áttekintőn: P A számítógép VGA és DVI csatlakozóval is rendelkezik. MEGJEGYZÉS! Amennyiben a monitor több bemenettel is rendelkezik (pl. VGA és DVI), akkor a jelhozzárendeléssel kapcsolatos hibák elkerülése érdekében mindig csak egy adatkábelt csatlakoztasson Ügyeljen arra, hogy a dugasz és az aljzat pontosan összeilljenek. Az aszimmetrikus forma miatt a dugasz csak egy pozícióban illeszkedik az aljzatba. Kösse össze a monitor adatkábelét a grafikus kártya csatlakozójával (pozíció a kihajtható áttekintőn: P). Távolítsa el a fehér védőgyűrűt (amennyiben van) a monitor csatlakozódugójáról. Majd szorítsa meg kézzel a monitorkábel csavarjait a VGA vagy DVI készülék csatlakoztatásakor. 14

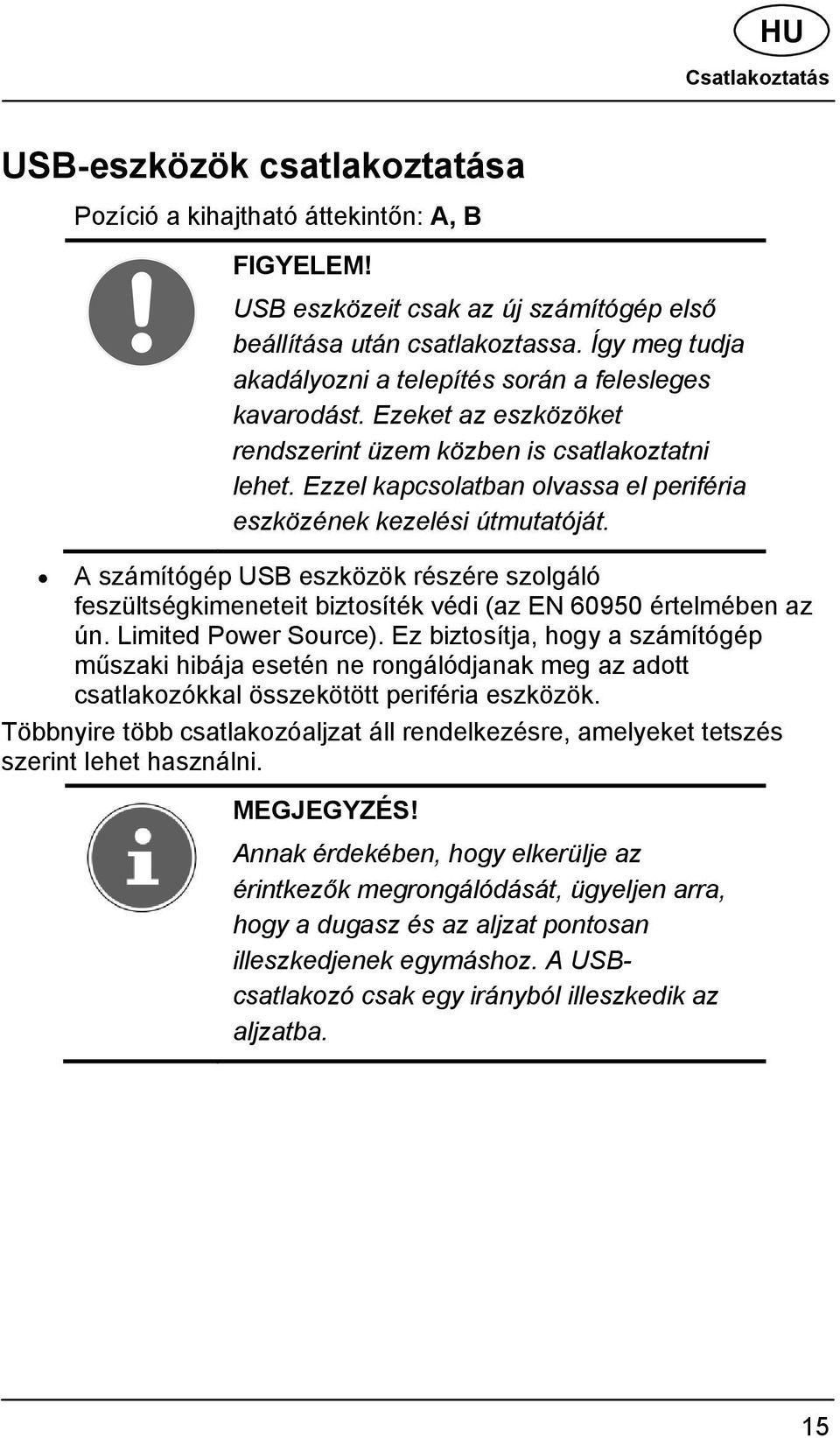

19 Csatlakoztatás USB-eszközök csatlakoztatása Pozíció a kihajtható áttekintőn: A, B FIGYELEM! USB eszközeit csak az új számítógép első beállítása után csatlakoztassa. Így meg tudja akadályozni a telepítés során a felesleges kavarodást. Ezeket az eszközöket rendszerint üzem közben is csatlakoztatni lehet. Ezzel kapcsolatban olvassa el periféria eszközének kezelési útmutatóját. A számítógép USB eszközök részére szolgáló feszültségkimeneteit biztosíték védi (az EN értelmében az ún. Limited Power Source). Ez biztosítja, hogy a számítógép műszaki hibája esetén ne rongálódjanak meg az adott csatlakozókkal összekötött periféria eszközök. Többnyire több csatlakozóaljzat áll rendelkezésre, amelyeket tetszés szerint lehet használni. MEGJEGYZÉS! Annak érdekében, hogy elkerülje az érintkezők megrongálódását, ügyeljen arra, hogy a dugasz és az aljzat pontosan illeszkedjenek egymáshoz. A USBcsatlakozó csak egy irányból illeszkedik az aljzatba. 15

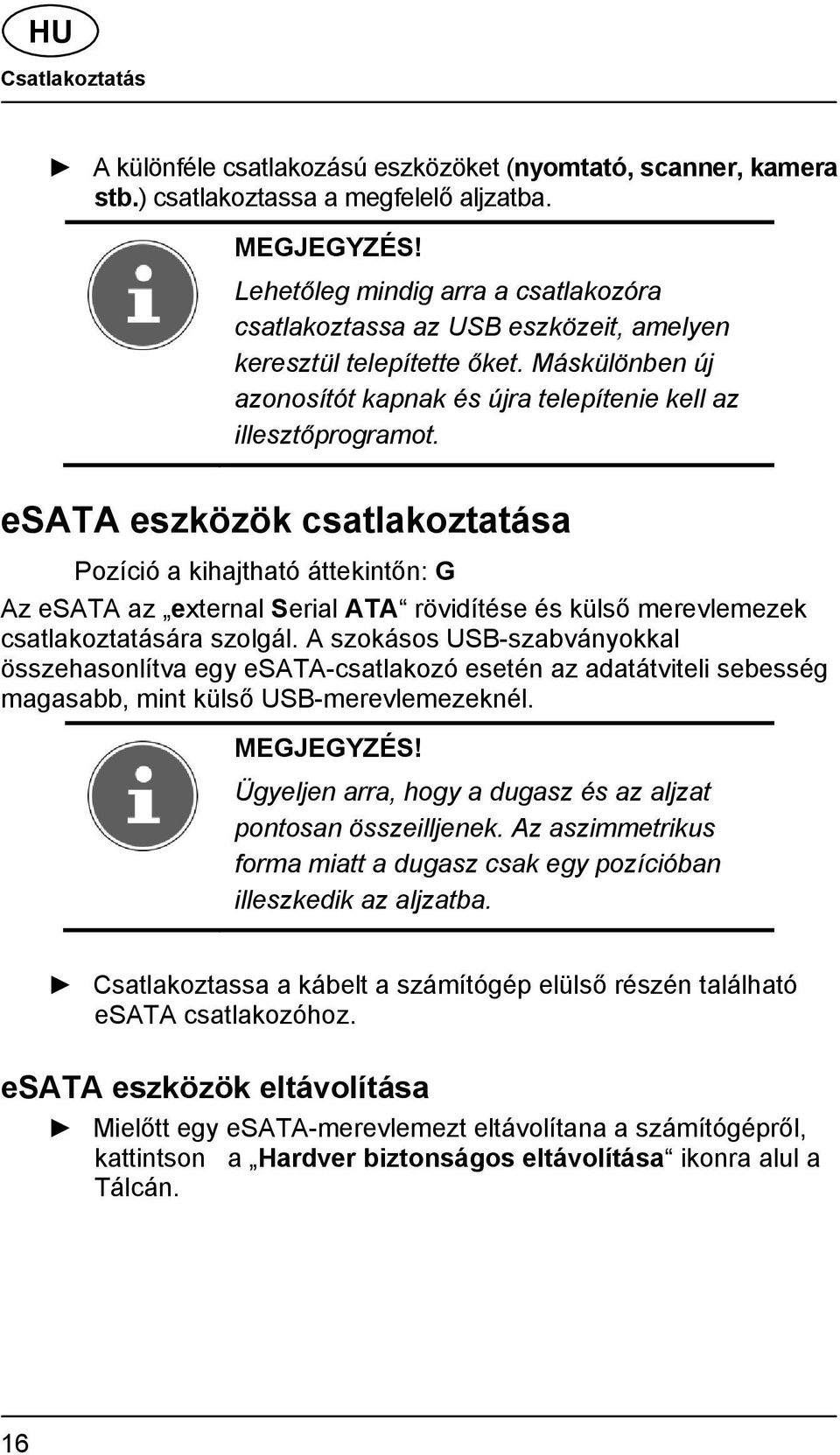

20 Csatlakoztatás A különféle csatlakozású eszközöket (nyomtató, scanner, kamera stb.) csatlakoztassa a megfelelő aljzatba. MEGJEGYZÉS! Lehetőleg mindig arra a csatlakozóra csatlakoztassa az USB eszközeit, amelyen keresztül telepítette őket. Máskülönben új azonosítót kapnak és újra telepítenie kell az illesztőprogramot. esata eszközök csatlakoztatása Pozíció a kihajtható áttekintőn: G Az esata az external Serial ATA rövidítése és külső merevlemezek csatlakoztatására szolgál. A szokásos USB-szabványokkal összehasonlítva egy esata-csatlakozó esetén az adatátviteli sebesség magasabb, mint külső USB-merevlemezeknél. MEGJEGYZÉS! Ügyeljen arra, hogy a dugasz és az aljzat pontosan összeilljenek. Az aszimmetrikus forma miatt a dugasz csak egy pozícióban illeszkedik az aljzatba. Csatlakoztassa a kábelt a számítógép elülső részén található esata csatlakozóhoz. esata eszközök eltávolítása Mielőtt egy esata-merevlemezt eltávolítana a számítógépről, kattintson a Hardver biztonságos eltávolítása ikonra alul a Tálcán. 16

21 Csatlakoztatás Hálózat (LAN) csatlakoztatása Pozíció a kihajtható áttekintőn: K A hálózati csatlakozón keresztül tudja előkészíteni a számítógépet a hálózati üzemre. Az adathálózati kábel általában két RJ45-dugasszal készül, ezért lényegtelen, melyik dugasz melyik aljzatba kerül. A kábel egyik végét a számítógép-aljzatba csatlakoztassa. A kábel másik végét másik számítógépre vagy hub/switch eszközre kösse. Erről további információt az 53. oldalon, a Hálózati üzem szakaszban talál. 17

22 Csatlakoztatás Fejhallgató csatlakoztatása Pozíció a kihajtható áttekintőn: C Csatlakoztassa ide a fejhallgatót/fülhallgatót. Csatlakoztassa a 3,5 mm-es sztereó jack dugós kábelt a zöld aljzatba, amely a számítógép elején található (C pozíció). FIGYELMEZTETÉS! Mikrofon csatlakoztatása A fülhallgató/fejhallgató túl nagy hangerőn való hallgatása erőteljes hangnyomás létrehozását eredményezi, amely halláskárosodáshoz vezethet. A lejátszás előtt állítsa a hangerőt a legkisebb értékére. Indítsa el a lejátszást és növelje meg a hangerőt a még kellemes szintre. A hangszínszabályozó alapbeállításának változtatásával nőhet a hangerő, ami maradandó halláskárosodáshoz vezethet. Az illesztőprogram, a szoftver, a hangszínszabályozó, az operációs rendszer stb. megváltoztatása is megnövelheti azonban a hangerőt, ami szintén maradandó halláskárosodáshoz vezethet. Ha valamelyik készüléket hosszabb ideig nagy hangerővel hallgatja a fejhallgatón/fülhallgatón, károsodhat a hallóképessége. Pozíció a kihajtható áttekintőn: D A rózsaszínű aljzathoz csatlakoztasson mikrofont 3,5 mm-es mono jack dugasszal. Úgy helyezze el a mikrofont, hogy az ne mutasson közvetlenül a hangszórók irányába. Így megakadályozhatja az akusztikus visszacsatolást, ami hangos sípolás formájában jelentkezik. 18

23 Csatlakoztatás Audio kimenet / hangszóródobozok csatlakoztatása Pozíció a kihajtható áttekintőn: L Csatlakoztassa ide a lejátszáshoz használandó aktív ládát vagy a felvétel készítéséhez használandó audio összekötőkábelt. Nézzen utána a sztereó berendezés kezelési útmutatójában, hogy melyik bemenetet kell használnia erre a célra (többnyire a Line In vagy Aux bemenetet). Csatlakoztassa a 3,5 mm-es sztereó jack dugós kábelt a front out megnevezésű zöld aljzatba, amely a számítógép hátulján található. Térhatású hangrendszerrel (Surround) szerelt PC Pozíció a kihajtható áttekintőn: L, R, T* Csatlakoztassa a térhatású hangrendszert a következő módon: Dugja be az elülső hangszórók kábelét a front out (L) megnevezésű zöld aljzatba. Dugja be a hátsó hangszórók kábelét a line-in (R) megnevezésű világoskék aljzatba. Dugja be a középső hangszóró vagy a mélynyomó kábelét a mic (T) megnevezésű rózsaszín aljzatba. * Dupla kiosztású csatlakozók. A konfiguráció egy szoftveren keresztül történik. 19

24 Csatlakoztatás HDMI-készülék csatlakoztatása Pozíció a kihajtható áttekintőn: M A HDMI a "High Definition Multimedia Interface" rövidítése, ami audioés videoadatok teljesen digitális átvitelére szolgáló interfészt jelent. Csatlakoztasson ehhez a csatlakozóhoz egy TV készüléket vagy projektort, amennyiben ezek a készülékek rendelkeznek a megfelelő csatlakozóval. Audio bemenet / felvételi jelforrás csatlakoztatása Pozíció a kihajtható áttekintőn: R Ez a csatlakozó szolgál a külső analóg hangforrások (pl. sztereó berendezés, szintetizátor) rákötésére. Csatlakoztassa az összekötőkábelt a 3,5 mm-es sztereó jack dugóval a világoskék Line-in aljzathoz. PS/2-eszköz csatlakoztatása Pozíció a kihajtható áttekintőn: S Ha egy USB billentyűzetet vagy egeret csatlakoztat, akkor PS/2 egér vagy billentyűzet csatlakoztatása nem szükséges. Az egérkábelt a zöld PS/2 csatlakozóra csatlakoztassa. A billentyűzetkábelt a kék PS/2 csatlakozóra csatlakoztassa. 20

25 Csatlakoztatás Áramellátás csatlakoztatása Pozíció a kihajtható áttekintőn: N Először hozza létre az áramellátást a számítógép és a monitor számára: dugaszolja a hálózati csatlakozó kábelt az aljzatba. Vegye figyelembe az alábbi biztonsági előírásokat: FIGYELMEZTETÉS! A készülék egyes részei akkor is feszültség alatt vannak, ha kikapcsolta a hálózati kapcsolóval. A számítógép áramellátásának megszakításához vagy a készülék feszültségének teljes kikapcsolásához húzza ki a hálózati csatlakozódugót a hálózati aljzatból. Az aljzat a számítógép közelében, könnyen elérhető helyen legyen. A számítógép áramellátásának megszakításához vagy a készülék teljes feszültségmentesítéséhez húzza ki a hálózati dugaszt az aljzatból. A számítógépet csak földelt háztartási hálózati aljzatba csatlakoztassa. Csak a mellékelt hálózati kábelt használja. Azt ajánljuk, kiegészítő védelemként használjon túlfeszültségvédőt, hogy a számítógépet megóvja a feszültségcsúcsok vagy a villámcsapás okozta meghibásodástól. A standard számítógép hálózati tápegység be- és kikapcsolóval rendelkezik. Ezzel lehet a számítógépet be- és kikapcsolni. Ha a kapcsoló AUS (KI, 0) helyzetben van, a számítógép nem fogyaszt áramot. Ne indítsa még el a számítógépet! Olvassa el előbb a következő fejezetben, mire kell ügyelnie az üzembe helyezés során. 21

26 Első üzembe helyezés Első üzembe helyezés Az operációs rendszer és valamennyi hardver-meghajtóprogram előre van telepítve. Ezért Önnek nem kell telepítenie a tartozék lemezeken található szoftvereket. Bizonyos programok esetében (pl. telefonkönyv-cd vagy enciklopédia) viszont be kell helyezni a megfelelő CD/DVD lemezt a rajta elhelyezett adatok beolvasására. Erre a szoftver szükség esetén kérni fogja Önt. Miután az összes kapcsolatot létrehozta és a szükséges csavarrögzítést elvégezte, üzembe helyezheti a számítógépet: 1. lépes: Bekapcsolás Kapcsolja be a monitort. Hálózati kapcsoló Pozíció a kihajtható áttekintőn: N Kapcsolja be a hálózati kapcsolót az I állásba állítással. (Az áramellátás megszakításához állítsa a kapcsolót 0-ra.) 22

27 Első üzembe helyezés Be-/Kikapcsoló Pozíció a kihajtható áttekintőn: J Nyomja meg egyszer a Be/Ki kapcsoló gombot a számítógép bekapcsolásához. A Windows Vezérlőpultján (Energiagazdálkodási lehetőségek a Hardver és hang menüben) lehet programozni a be-/kikapcsolási funkciót (lásd az Online Súgót). A számítógép alapvetően kikapcsol, ha a be-/kikapcsolót 4 másodpercnél hosszabb ideig nyomva tartja. FIGYELEM! Ha nem szabályosan lép ki az operációs rendszerből (a menüben a ), fennáll a veszélye, hogy adatok vesznek el. 2. lépés: Az első beállítás elindítása A számítógép elindul, és különböző fázisokon fut végig: MEGJEGYZÉS! Nem lehet a meghajtóban, sem betöltésre alkalmas CD (pl. a Windows Recovery Disc) az optikai meghajtóban, mert különben nem töltődik be a merevlemezen tárolt operációs rendszer. Ezután betöltődik a merevlemezről az operációs rendszer. A betöltési folyamat az első telepítésnél kicsit hosszabb ideig tart. Csak az összes szükséges adat regisztrációja után válik teljessé az operációs rendszer telepítése. Az operációs rendszer akkor van teljesen betöltve, amikor megjelenik az üdvözlő szöveg. Kövesse a monitoron megjelenő utasításokat. Az elvégzendő lépéseket az egyes párbeszédek magyarázzák el. Az üdvözlő eljárás többek között az alábbi képeken és párbeszédeken vezeti Önt át. 23

28 Első üzembe helyezés Ha kérdése van, egyszerűen kattintson a gombra. Licencszerződés Kérjük, olvassa át figyelmesen a licencszerződést. A szerződés fontos jogi előírásokat tartalmaz a szoftvertermék használatával kapcsolatban. A teljes szöveg megtekintéséhez a görgetősávot az egérrel lefelé kell húzni, amíg el nem éri a dokumentum végét. A szerződéshez hozzájárul, ha A szerződést elfogadom gombra kattint. Csak ebben az esetben jogosult a terméknek a feltételek szerinti használatára és a lezárt Első lépések Windows -csomag kinyitására. 3. lépés: Befejezés A bejelentkezési eljárás után képernyőjén megjelenik a Windows felület. Ez átalakítható, ezért előfordulhat, hogy az az Ön számítógépén más formában látható. Az alapvető kezelés azonban ilyenkor is garantált. A Windows -felület rövid bemutatása A Start gomb A bal egérgombbal kattintson rá egyszer erre a gombra az itt ábrázolt Start menü behívásához Összes program Itt tudja megtekinteni a számítógépre telepített összes program bejegyzéseit. Itt is tudja szerkeszteni a bejegyzéseket a jobb egérgombbal. Tálca A képernyő alján, a tálcáról indíthat programokat, vagy válthat a már futó programok között. A Windows 7 alatt minden programot a tálcára helyezhet, így ezeket bármikor elindíthatja egy egyszeri kattintással. Ezen felül a tálca szimbólumait át is rendezheti, ha rákattint egyszerűen és a szimbólumot a kívánt helyre húzza. Mozgassa az egérmutatót a szimbólum felett, ennek hatására a fájlok vagy ablakok felett miniatúrák jelennek meg, ha az adott programot éppen futtatja. Ha az egérmutatót a miniatúra felett mozgatja, akkor az aktuális ablak teljeskép nézete jelenik meg a képernyőn. Ha az egérmutatót elhúzza a miniatúra fölül, akkor a teljes kép nézet is bezáródik. 24

29 Első üzembe helyezés Windows keresés A Windows keresés segít Önnek abban is, hogy gyakorlatilag a számítógépen található összes adatot egyszerűen és gyorsan megtalálja. A Windows 7-ben megkapott keresési eredmények emellett több tartalommal rendelkeznek és egyszerűbben megérthetők. Programsáv Itt jelenik meg a leggyakrabban használt programok felsorolása. Ezt önmagától felismeri az operációs rendszer. Ha rákattint az egyik bejegyzésre a jobb egérgombbal, saját maga meghatározhatja, hogy melyik bejegyzést tartsa meg, ill. melyiket törölje a listából. A bejegyzés törlése nem törli a hozzá kapcsolódó programot. Kikapcsolás A számítógép kikapcsolásához kattintson a bal egérgombbal a következő kapcsoló felületre kikapcsolás. Asztal megjelenítése Ha minden megnyitott ablakot a tálcára akar csukni, hogy ezzel is szabaddá, áttekinthetővé tegye az asztalt, kattintson erre a gombra. Ikonok az Asztalon Az ikonok úgynevezett parancsikonok, programkapcsolatok, amelyeket az illető programok elindítására lehet használni. Ha kétszer rákattint az ikonra (a bal egérgomb egymás után kétszeri rövid megnyomásával), akkor az alkalmazást elindíthatja. Az asztal csaknem a teljes képernyőt átfogja és itt lehet elhelyezni az olyan bejegyzéseket vagy más programkapcsolatokat, amelyekhez gyors hozzáférést szeretne. Bejelentkezett felhasználó Itt jelenik meg a bejelentkezett felhasználó. A kijelzett kép módosításához kattintson rá. Vezérlőpult Ez a számítógép vezérlő központja. Itt tudja konfigurálni a számítógépét tetszése szerint. Célszerű azonban utána olvasnia a Súgó és támogatás alatt, hogy az esetleges módosítások milyen hatással járnak. 25
