1 KÉPLÉKENYALAKÍTÁS (GEMTT003-B) c. tantárgy követelményei a 2018/19. tanév II. félévében Gépészmérnöki Kar, II. évfolyam, BSc képzés Tantárgy órakimérete: 2 ea + 1 gy Félév elismerésének, az aláírás megadásának feltételei: - A 6 db kötelező gyakorlati foglalkozás teljesítése - legalább 1 db zárthelyi elégséges eredménye. Aki a zárthelyin legalább 50%-ot elér annak az aláírást megadjuk, ha a kötelezően előírt gyakorlatokat teljesítette, a második zárthelyit azoknak szánjuk, akik az elsőt bármi okból nem teljesítették, vagy ott nem szerezték meg a szükséges 50%-ot: az ekkor elért 50% a zárthelyi szempontjából szintén elegendő az aláíráshoz. Zárthelyi dolgozatok száma és időtartama: 2 x 60 perc - időpontja (naptári hét): 14. hét (IV. 01 IV.05.) és 20. hét (V V. 17) - értékelés módja: osztályzás 50 % feletti teljesítmény= elégséges 80 % feletti teljesítmény = jeles A két értékhatár között lineáris skálázás. Zárthelyi dolgozatok, gyakorlatok pótlásának lehetősége: Pótzárthelyi az utolsó héten A Tanszék nem rendszeres, eseti jellegű hiányzás esetén egyéni elbírálás alapján engedélyezhet gyakorlat pótlást. Ennek módja a gyakorlatvezetővel egyeztetve kerül meghatározásra. Ilyen módon maximum 2 gyakorlat pótolható. A vizsga letételének és értékelésének módja: írásbeli és szóbeli Megajánlott vizsga írásbeli jegyet (négyes vagy ötöst) kaphatnak, akik a két évközi zh-n legalább 4-es átlageredményt értek el. A szóbeli kötelező! Miskolc, február 8. Dr. Tisza Miklós tanszékvezető, egyetemi tanár a tárgy előadója

2 KÉPLÉKENYALAKÍTÁS GEMTT-003B tantárgy előadásainak programja 2017/2018. tanév II. félév Hét 1. hét febr hét fer hét febr hét márc hét márc hét márc hét márc hét ápr. 03. Tematika A képlékenyalakítás fogalma, helye a gépészmérnöki gyakorlatban. A képlékenyalakítás jellemzői, anyagtudományi alapjai és anyagszerkezeti vonatkozásai. Az alakíthatóság alapfogalmai: külső és belső állapottényezők és hatásaik, valamint alkalmazásuk a képlékenyalakítás gyakorlatában. A képlékenyalakítás kontinuummechanikai alapjai. A feszültségi állapot alapösszefüggései. Feszültségi egyensúlyi egyenletek. Az alakváltozási állapot és fő paraméterei. Mérnöki és valódi nyúlások. A térfogatállandóság tétele. Folyási feltételek, folyási törvények. Anyagegyenletek, anyagtörvények. A képlékenyalakítás technológiai eljárásainak elemzése. Lemezek alakítása. A lemezalakító műveletek osztályozása. Lemezek anyagszétválasztással végzett megmunkálása. A nyírásos vágás folyamata. A vágott felület jellemzői. A kivágás, lyukasztás technológiája és technológiai paraméterei. Lemezterv, sávterv fogalma és tervezése. A vágás erő-, munka- és teljesítmény-szükségletének számítása. A nyomásközéppont meghatározása. A kivágás, lyukasztás szerszámai. Bélyegek, vágólapok kialakítása. A vágórés megválasztása. A vágólap és a bélyeg tűrésezése. A hajlítás technológiája és a hajlítás alakváltozási jellemzői. A semleges réteg helyzete. A minimális és maximális hajlítási sugár. A kiinduló lemezméret meghatározása. A visszarúgózás elemzése. A hajlítás feszültségi állapotának elemzése. A hajlítás erő- és nyomaték szükséglete. Hajlító szerszám konstrukciók elemzése. Visszarugózásra kompenzált hajlítószerszámok. Mélyhúzás: a mélyhúzás folyamata és alakváltozási állapota. A mélyhúzás technológiai tervezése. A teríték meghatá rozá sának módszerei. A húzások számának és a hőkezelések helyének meghatározása. Mélyhúzás: a mélyhúzás feszültségi állapotának elemzése. A mélyhúzás erőés munkaszükséglete. Különleges mélyhúzó eljárások. Mélyhúzó szerszámok elemzése.

3 Hét 9. hét ápr hét ápr hét ápr hét. máj hét máj hét máj. 16. Tematika A lemezalakítás anyagai és osztályozásuk. Lemezek alakíthatóságának vizsgálata. Klasszikus alakíthatósági vizsgálatok. Alakítási határdiagramok értelmezése és alkalmazása a lemezalakító iparban. A térfogatalakítás eljárásainak elemzése. A hidegzömítés alapesetei, alaki jellemzői. A hidegzömítés technológiája. Hidegzömítő sajtók és szerszámaik ismertetése. Alkalmazási példák. Kúpos alakítóüregben végzett alakítások (húzás, redukálás, tömör testek előrefolyatása) alakváltozási és feszültségi állapotának elemzése, jellemzőinek (alakítóerő, szerszámterhelés, stb.) meghatározása. Oktatási szünet A redukálás és folyatás elemzése. Folyató eljárások osztályozása. Tömör testek előrefolyatása. Üreges testek előre- és hátrafolyatása. Folyató szerszámkonstrukciók és szerszámelemek elemzése. Példák a hideg térfogatalakítás ipari alkalmazására. Alakítógépek fő típusai és megválasztásuk szempontjai: a gépválasztás geometriai, kinematikai és kinetikai szempontjai. Korszerű alakítógépek, alakító gyártórendszerek. Miskolc, február 8. Dr. Tisza Miklós egyetemi tanár intézeti tanszékvezető

4 Gyak. száma 1 2 Képlékenyalakítás (GEMTT003-B) tárgy gyakorlati programja és ütemezése (II. éves BsC.) 2018/2019 tanév II. félév A gyakorlat témája Alakítótechnológiák és szerszámok bemutatása, elemzése. Alakítógépek bemutatása. Kivágási technológia tervezése. Feladatmegoldás. Gyak. helye Tsz.-i labor XXXVII. előadó Gyak. száma 4 5 A gyakorlat témája Mélyhúzási technológia tervezése. Feladatmegoldás. Lemezek alakíthatósági vizsgálatai. Erichsen és csészehúzó vizsgálat. Gyak. helye XXXVII. Előadó Tsz.-i műhely C/2 3 Hajlítási technológia tervezése. Feladatmegoldás. XXXVII. Előadó 6 Zömítési technológia tervezése. Feladatmegoldás. XXXVII. Előadó Tankörök Időpontok Helyszín Okt. hét Naptári hét BG1 Kedd (1!) LMT téma 3. téma 4. téma BG2 Kedd (2!) LMT1 1 A gyakorlat a A gyakorlat a A gyakorlat a 5 kurzust felvett kurzust felvett kurzust felvett BG3 Hétfő 8-10 (1!) LMT1 1 hallgatók számára hallgatók számára hallgatók számára 5* összevontan lesz összevontan lesz összevontan lesz BG4 Hétfő 8-10 (2!) LMT1 1 megtartva. A megtartva. A megtartva. A 5 gyakorlat gyakorlat gyakorlat BG5 Szerda (1!) LMT márc. 11-én márc. 25-én ápr. 8-án ig a ig a ig a BMR Hétfő (1!) LMT1 1 XXXVII. előadóban XXXVII. előadóban XXXVII. előadóban 5* lesz megtartva. lesz megtartva. lesz megtartva. BM1 Hétfő (2!) LMT téma A gyakorlat a kurzust felvett hallgatók számára összevontan lesz megtartva. A gyakorlat máj. 6-án ig a XXXVII. előadóban lesz megtartva. 1. zh Pót zh A Zárthelyi dolgozatok írása órarenden kívüli időpontban történik. * A gyakorlatok a 13. héten lesznek megtartva Miskolc, február 8.

5 Miskolci Egyetem Mechanikai-Technológiai Tanszék Név:... Tankör:.. Neptun kód:... Képlékenyalakítás 1. Zárthelyi dolgozat október Pontszám Osztályzat Ha szükséges akkor milyen hőkezelést alkalmazunk az egyes alakítási lépések között? Vázlatok, diagramok segítségével mutassa be, hogy az adott hőkezelés hatására milyen makroszkópikus és mikroszkópikus változások mennek végbe az alakított fémben! 2. Vezesse le a valódi főnyúlások kapcsolatára (összegére) vonatkozó összefüggését!

6 Mi a folyási feltétel fizikai tartalma? Vezesse le a Tresca-St. Venant folyási feltételt! 4. Vázoljon alakhelyesen egy nyírt keresztmetszetet, nevezze meg a jellegzetes zónákat!

7 Vázoljon egy mm méretű alátét készítésére alkalmas sávtervet! Rajzolja be az ütközőket és méretezze be a sávtervet (sz = 35. mm, h = 3mm )! Számítsa ki és tüntesse fel a sávterven a nyomásközépont helyét! Számítsa ki a vágás erő- és munkaszükségletét ( τ = 480 MPa, k = 1.2 c = 0. 6 )! Határozza meg a kivágóbélyeg és a ny v vágólap méretét annak szem előtt tartásával, hogy a vágás munkaszükséglete minimális legyen! ( T = 0.25mm, T = 0.02mm, T = 0.03mm c = mdb b v ) h sz

8 Határozza meg az ábrán látható M2H anyagból készült hajlított alkatrész kiterített méretét! Rajzoljon egy visszarúgózásra kompenzált sülyesztékes hajlító szerszámot az R2.5 rádiuszú hajlításhoz, méretezze be a szerszámelemek legjellemzőbb méreteit!

9 Miskolci Egyetem Mechanikai-Technológiai Tanszék Név:... Tankör:.. Neptun kód:... Képlékenyalakítás 2. Zárthelyi dolgozat december ΣPont Oszt Ismertesse a mélyhúzáskor fellépő ráncosodás elkerülésének geometriai feltételeit! Jelöléseit ábra segítségével értelmezze! a. feltétel b. feltétel Jelölések értelmezése (ábrával): Nem ráncosodik a darab, ha: 2. Ismertesse ábrával együtt az alábbi fogalmakat és adja meg a kettő közötti kapcsolatot! a. Húzási viszony: b. Húzási fokozati tényező: Ábra: c. Kapcsolatuk: 3. Vázolja a húzóbordák két jellegzetes kialakítását! Mikor, miért alkalmazzuk ezeket? a. Fékező borda b. Befolyó borda c. Alkalmazásuk célja:

10 mm külső átmérőjű, 485 mm magas, 3 mm falvastagságú hengeres edényt kell gyártani ' mélyhúzással. Határozza meg a teríték átmérőjét! (Feltételek: h = 36 mm, sk = s0, a fenék lekerekítés elhanyagolható). Hány húzási művelettel készíthető el a munkadarab? Adatok: m0 = 0.6, m1 = m2 =... = m n = Melyik húzási műveletek után kell hőkezelést végezni, ha q meg = 58%? D = mm n =. Lágyítani kell a és a..lépések után.

11 -3-5. Hidegzömítéssel gyártunk 12 mm átmérőjű rúdanyagból 20 mm fejátmérőjű és 7 mm magas fejű 60 mm szárhosszúságú csavart. Elvégezhető-e hidegen, és ha igen, akkor hány ütéssel az alakítási művelet? (Válaszát igazolja!) Szükséges adatok: D D l = 2.1 = 7 = 2. d k d meg meg meg 6. Ismeretes a síklapok között végzett zömítésnél a munkadarab homlokfelületére ható nyomás összefüggése: p( r) 2µ d r h 2 = k e. Vázolja a nyomáseloszlást és jelölje be a minimális és a f maximális értékeket, írja fel az összefüggéseiket! Ábra: Összefüggések:

12 -4-7. Vázlatok segítségével ismertesse a zárt matricás, egynyomású sajtón végzett zömítés munkafázisait! Ábrák: A művelet megnevezése:

13 Miskolci Egyetem Név : Anyagszerkezettani és Anyagtechnológiai Intézet Neptun kód : Képlékenyalakítás GEMTT005BL Vizsgazárthelyi dolgozat december Pontszám Osztályzat Vázlatok, diagrammok segítségével mutassa be, hogy milyen (szubmikroszkópikus, mikroszkópikus és makroszkópikus) következményekkel jár a polikrisztalin fémek alakváltozása 2. A szemcseszerkezet tekintetében mitől függ a kétfázisú anyagok alakíthatósága?

14 Mit értünk folyási feltételen (mi a fizikai tartalma)? Mikor indul meg a képlékeny alakváltozás a Tresca - St. Venant folyási feltétel szerint? Mi ezen folyási feltétel végképlete? 4. Rajzoljon vágóerő bélyegút diagrammot optimális vágórés esetére! Hogyan számítható ki a vágás erőszükséglete? Értelmezze a képletben szereplő tagokat!

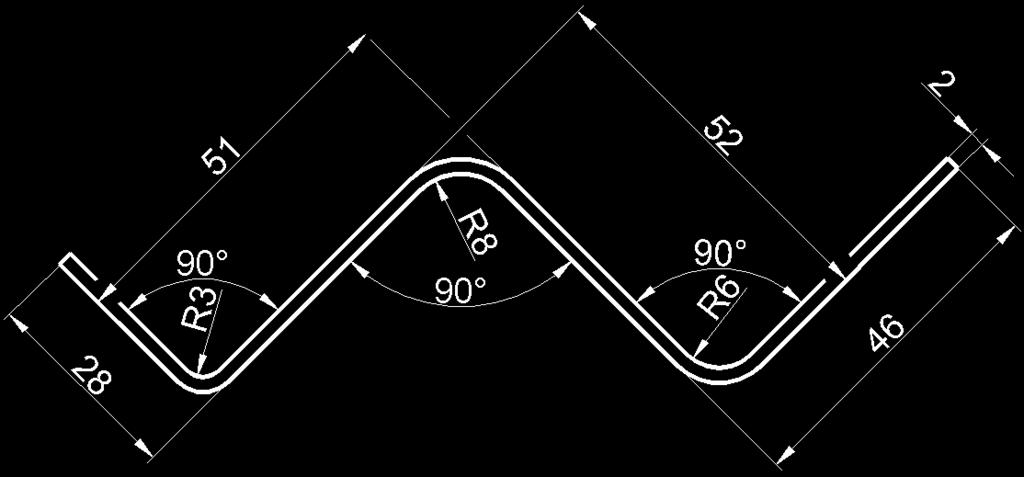

15 Határozza meg az ábrán látható M2H anyagból készült hajlított alkatrész, R6-os rádiusú hajlításának elvégzésére alkalmas, visszarugózásra kompenzált, süllyesztékes hajlítószerszámának méretét! Vázolja és méretezze be a szerszámelemeket! 6. Mélyhúzással kell gyártani 143 mm külső átmérőjű és 456 mm magas 3 mm vastag falú edényt. Határozza meg a húzási műveletek számát és a hőkezelések helyét! Adatok: ' s, h 35 mm m 0,52, m m 0,81, q 60% k s o 0 1 i meg

16 Vázlat segítségével ismertesse a zömítés alaki jellemzőit! Az egyes alaki jellemzők miről tájékoztatnak és mi a teendő ha átlépjük az adott jellemző megengedett értékét! 8. A megismert szempontok szerint osztályozza a hidegzömítő sajtókat!
