Levenhuk SkyMatic teleszkóp Útmutató a gyors kezdéshez

Átírás

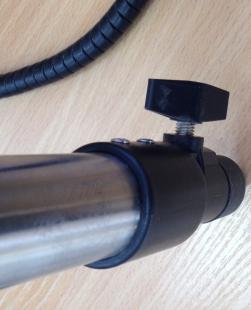

1 1. A háromlábú állvány összeállítása Levenhuk SkyMatic teleszkóp Útmutató a gyors kezdéshez A teleszkóp összeállítása Vegye ki a háromlábú állványt az eredeti csomagolásából. Húzza szét a háromlábú állvány lábait, húzza ki őket a szükséges magasságra, és rögzítse őket a szorítócsavarokkal (1. kép). Ne húzza túl a szorítócsavarokat, mert azok akár el is nyíródhatnak. 1. A háromlábú állvány szorítócsavarja 2. A háromlábú állvány tartozéktartó tálcához kialakított tartókonzolja 3. Amikor a tartozéktartó tálcát a tartókonzolra helyezi, forgassa el, így rögzítheti a helyén 4. Háromlábú állvány fejrésze az állvány nélkül. A rögzítőcsavar középen helyezkedik el. 2. A tartozéktartó tálca összeállítása Vegye ki a tartozéktartó tálcát az eredeti csomagolásából. Tegye a tartozéktartó tálcát a háromlábú állvány tartókonzoljára és forgassa el, így rögzítheti a helyén (2-3. kép). 1

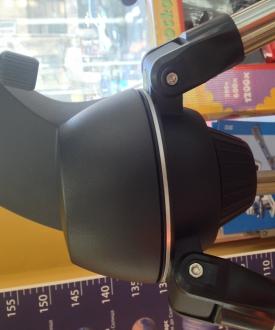

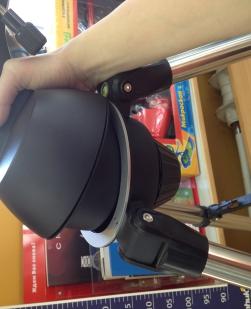

2 3. Az állvány összeállítása Vegye ki az állványt az eredeti csomagolásából. Tegye az állványt a háromlábú állvány fejrészére (4. kép) úgy, hogy a háromlábú állvány fejrészének közepén lévő csavar csússzon be az állvány alsó részén lévő nyílásba ( kép). Az állvány rögzítéséhez húzza meg a háromlábú állvány fejrészének alján lévő rögzítőcsavart (4. kép). Ne húzza túl a csavart, mert az akár el is nyíródhat. 5. Az állvány felszerelése a háromlábú állvány fejrészére 6. A háromlábú állvány fejrészének rögzítőcsavarja 4. Az optikai tubus összeállítása Vegye ki az optikai tubust az eredeti csomagolásából. Ne vegye le a porvédő kupakot az objektívlencséről összeszerelés közben, és próbálja meg nem megérinteni az optikai elemeket, mert a bevonat megsérülhet. Csatlakoztassa az optikai tubust az állványon lévő, fecskefarkú illesztésű lemezhez, majd rögzítse azt a kézzel állítható szorítócsavarral (7. kép). Ne húzza túl a kézzel állítható szorítócsavart, mert az akár el is nyíródhat. 7. Kézzel állítható szorítócsavar az állványon 8. Fecskefarkú illesztésű lemez az optikai tubuson 2

3 5. A keresőtávcső összeállítása Vegye ki a keresőtávcsövet és a hozzá tartozó állványt az eredeti csomagolásából. Csúsztassa a gumigyűrűt a keresőtávcső közepére, helyezze a keresőtávcsövet a hozzá tartozó állványra, majd rögzítse kézzel állítható szorítócsavarokkal. Csúsztassa a keresőtávcső állványát az optikai tubuson lévő, fecskefarkú illesztésű lemezbe (8. kép), majd rögzítse azt a kézzel állítható szorítócsavarral (9. kép). Ne húzza túl a kézzel állítható szorítócsavarokat, mert azok akár el is nyíródhatnak. Szükség szerint igazítsa be a keresőtávcsövet az állítócsavarokkal (10. kép). 9. A keresőtávcső állványának rögzítéséhez húzza meg a kézzel állítható szorítócsavart 10. Az optikai tengely beigazításához használható állítócsavarok 6. A szemlencse és a diagonális tükör összeállítása Vegye ki a 25 mm-es szemlencsét és a diagonális tükröt az eredeti csomagolásából*. Lazítsa meg a fókuszállítón lévő, kézzel állítható szorítócsavart, majd vegye le a műanyag védősapkát. Helyezze a szemlencsét a diagonális tükörbe*, majd a diagonális tükröt a fókuszállítóba (11. kép). A diagonális tükörrel** nem rendelkező modellek esetében a szemlencsét közvetlenül a fókuszállítóba kell helyezni (12. kép). 3

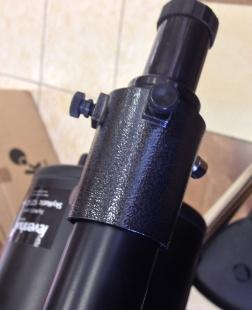

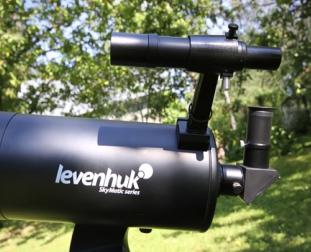

4 11. Teljesen összeszerelt optikai tubus a diagonális tükörrel és egy szemlencsével * Diagonális tükröt kizárólag a szabványos refraktorkészletek és a Maksutov-Cassegrain teleszkópkészletek tartalmaznak 12. Fókuszállító egy szemlencsével ** Reflektorokkal nem kell diagonális tükröt használni, ezért egy szemlencse közvetlenül a fókuszállítóba van behelyezve 7. A kézi vezérlő összeállítása Vegye ki az elemtartót, a kábeleket, a kézi vezérlőt és annak talpazatát az eredeti csomagolásából. Csatlakoztassa a talpazatot a háromlábú állvány lábához és tegye a kézi vezérlőt a talpazatra (13. kép). Tegyen nyolc AA elemet az elemtartóba (14. kép). Az elemeket külön kell megvásárolni. Csatlakoztassa a kézi vezérlőt az állványhoz egy speciális kábellel. Győződjön meg róla, hogy az RJ-6 csatlakozó (15. kép) csatlakozik a kézi vezérlőhöz, az RJ-4 csatlakozó (16. kép) pedig az állványhoz. Csatlakoztassa az elemtartót a tápkábellel az állványhoz (17. kép). Ellenőrizze a csatlakozásokat és győződjön meg róla, hogy minden megfelelően működik (18. kép). 13. A kézi vezérlő talpazata 14. Az elemtartóba nyolc darab AA-elem fér (ezeket külön kell megvásárolni) 4

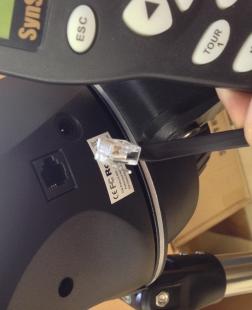

5 15. A kézi vezérlő kábelének RJ-6 csatlakozója 16. A kézi vezérlő kábeljének RJ-4 csatlakozója az állványhoz csatlakozik 8. Az összeállítás befejezése Győződjön meg róla, hogy a teleszkóp teljesen vízszintes helyzetben van (ehhez ellenőrizze az alkoholszintet a háromlábú állvány egyik lábán (19. kép). Az összeállítás befejezésekor vegye le a porvédő kupakot az objektívlencséről (20. kép). Most már folytathatja az adatbázis beállításával és az éjszakai ég megfigyelésével. 17. Az állványhoz csatlakozó tápkábel 18. Ha mindkét kábel megfelelően van csatlakoztatva, akkor a kézi vezérlő működésbe lép. Ekkor egy hangjelzést fog hallani 5

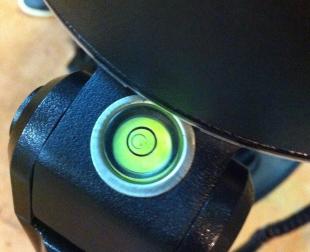

6 19. Alkoholszint (a buboréknak a középső gyűrűn belül kell lennie) 20. Az objektívlencse porvédő kupakja Első beállítás Mielőtt az új teleszkóp adatbázisát csillagászati megfigyelésekhez használná, be kell állítania azt a kézi vezérlővel. Kövesse az alábbi, egyszerű eljárást: 1. Győződjön meg róla, hogy az állvány vízszintes és a háromlábú állvány stabil. 2. Adja meg az aktuális koordinátákat a kézi vezérlővel: először adja meg a hosszúsági fokot, majd a szélességi fokot, pl.: ' W 49 09' N. A görgető gombokkal válassza ki a megfelelő égtájat (W = nyugat, E = kelet, N = észak és S = dél). Adja meg az aktuális időzónát órában és percben kifejezve (+ a keleti féltekéhez és - a nyugati féltekéhez). Az ENTER gomb lenyomásával erősítse meg a bevitt adatokat. Megjegyzés: az aktuális koordináták megkereséséhez használja a maps.google.com weboldalt, az aktuális időzóna megkereséséhez pedig a worldtimezone.com weboldalt. 3. Adja meg az aktuális dátumot HH/NN/ÉÉÉÉ formátumban. Az ENTER gomb lenyomásával erősítse meg a bevitt adatot. 4. Adja meg az aktuális időpontot 24 órás formátumban. Az ENTER gomb lenyomásával erősítse meg a bevitt adatot. 5. Az aktuális idő bevitelekor a rendszer kérni fogja, hogy állítsa be a nyári időszámítást. A görgető gombokkal válassza ki a YES (IGEN) vagy a NO (NEM) lehetőséget, majd nyomja le az ENTER gombot a megerősítéshez. 6. Ha végzett a beállításokkal, akkor a Begin alignment? (Megkezdi a beigazítást?) üzenet jelenik meg a vásznon. Válassza ki a használni kívánt beállítási módszert (Brightest Star Align (Legfényesebb csillag beigazítása) vagy 2-Star align (Kétcsillagos beigazítás)), majd nyomja le az ENTER gombot a megerősítéshez. 6

7 Brightest Star Align (Legfényesebb csillag beigazítása) A rendszer meg fogja kérni, hogy válassza ki a megfigyelési régiót. Nyolc lehetőség közül választhat, pl.: N (észak), NE (északkelet), E (kelet), SE (délkelet), S (dél), SW (délnyugat), W (nyugat), NW (északnyugat). Mindegyik irány egy 90 -os területet foglal az azimuth mentén. Válassza ki a megfigyelni kívánt régiót, majd erősítse meg az ENTER gombbal. A kézi vezérlő ezután összeállítja a megfigyelt régión lévő fényes csillagok listáját. Az első sorban a csillag neve és magnitúdója látható. A második sor jelöli a csillag hozzávetőleges elhelyezkedését. Válasszon egy csillagot a listából, majd nyomja le az ENTER gombot a megerősítéshez. Kézzel kell navigálnia a kiválasztott csillaghoz a kézi vezérlő irányítógombjaival. A forgási sebességet a kézi vezérlő RATE (SEBESSÉG) gombjával növelheti (0 9 között). Amikor a csillag a látómező közepére kerül, akkor nyomja le az ENTER gombot a megerősítéshez. Azután a rendszer megkéri, hogy válasszon ki egy másodlagos csillagot a beigazításhoz. A teleszkóp automatikusan ehhez a csillaghoz navigálja, azonban kézzel kell középre állítania. Ha a beigazítás megfelelő, akkor a rendszer az Alignment Successful (Sikeres beigazítás) üzenetet jeleníti meg. Máskülönben az Alignment Failed (A beigazítás nem sikerült) üzenet jelenik meg és a műveletet meg kell ismételni. 2-Star align (Kétcsillagos beigazítás) A kézi vezérlő ezután összeállítja az Ön tartózkodási helyéről látható fényes csillagok listáját. A görgető gombokkal válassza ki a legismertebb csillag nevét, majd nyomja le az ENTER gombot a megerősítéshez. Navigáljon kézzel a kiválasztott csillaghoz a kézi vezérlő irányítógombjaival, majd igazítsa a látómező közepére. Ha középen van, nyomja le az ENTER gombot. Más csillagok listája jelenik meg, és a rendszer megkéri, hogy válasszon egy másodlagos csillagot a beigazításhoz. Válasszon egyet a csillagok közül, majd a teleszkóp automatikusan a kiválasztott objektum felé fordul. Állítsa kézzel a csillagot a látómező közepére, majd nyomja le az ENTER gombot a megerősítéshez. Ha a beigazítás megfelelő, akkor a rendszer az Alignment Successful (Sikeres beigazítás) üzenetet jeleníti meg. Máskülönben meg kell ismételni a műveletet. 7. A teleszkóp beigazításakor használhatja az adatbázist az abban megtalálható negyvenezer égitest bármelyikének megfigyeléséhez. * Az új teleszkóp működtetésével kapcsolatos további információkért lásd a Felhasználói kézikönyvet 7

8 A Levenhuk nemzetközi, élettartamra szóló szavatossága A Levenhuk vállalat a kiegészítők kivételével az összes Levenhuk gyártmányú teleszkóphoz, mikroszkóphoz, kétszemes távcsőhöz és egyéb optikai termékhez élettartamra szóló szavatosságot nyújt az anyaghibák és/vagy a gyártási hibák vonatkozásában. Az élettartamra szóló szavatosság a termék piaci forgalmazási időszakának a végéig érvényes. A Levenhuk-kiegészítőkhöz a Levenhukvállalat a kiskereskedelmi vásárlás napjától számított két évig érvényes szavatosságot nyújt az anyaghibák és/vagy a gyártási hibák vonatkozásában. A Levenhuk vállalat vállalja, hogy a Levenhuk vállalat általi megvizsgálás során anyaghibásnak és/vagy gyártási hibásnak talált terméket vagy termékalkatrészt megjavítja vagy kicseréli. A Levenhuk vállalat csak abban az esetben köteles megjavítani vagy kicserélni az ilyen terméket vagy termékalkatrészt, ha azt a Levenhuk vállalat számára elfogadható vásárlási bizonylattal együtt visszaküldik a Levenhuk vállalat felé. Ez a szavatosság nem vonatkozik a fogyóeszközökre, például az izzólámpákra (függetlenül attól, hogy azok hagyományos elektromos izzók, LED-es izzók, halogén izzók, energiatakarékos izzók vagy más típusú izzók-e), az elemekre (beleértve a nem tölthető elemeket és a tölthető akkumulátorokat is), az elektromos fogyóeszközökre stb. További részletekért látogasson el weboldalunkra: Amennyiben garanciális probléma lépne fel vagy további segítségre van szüksége a termék használatát illetően, akkor vegye fel a kapcsolatot a helyi Levenhuk üzlettel. Levenhuk, Inc. 924-D East 124th Ave. Tampa, FL USA A Levenhuk a Levenhuk, Inc. vállalat bejegyzett védjegye Levenhuk, Inc. Minden jog fenntartva
