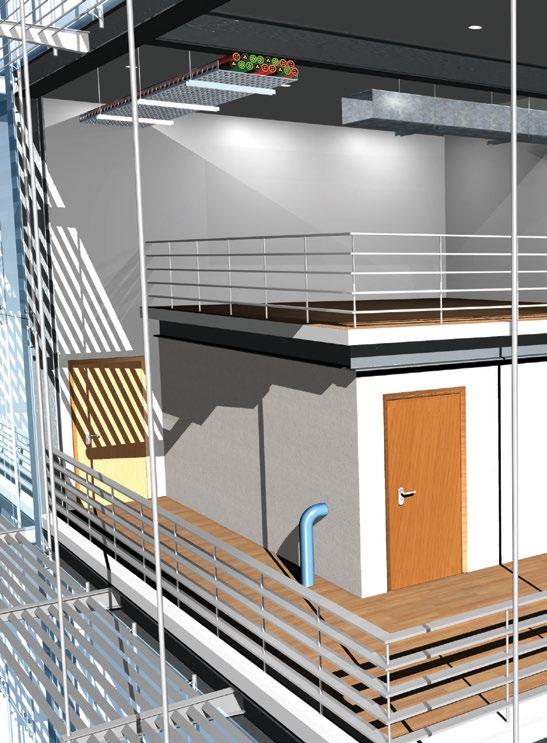

1 Promat Tűzgátló lezárások kézikönyve File Passzív építészeti tűzvédelmi rendszerek

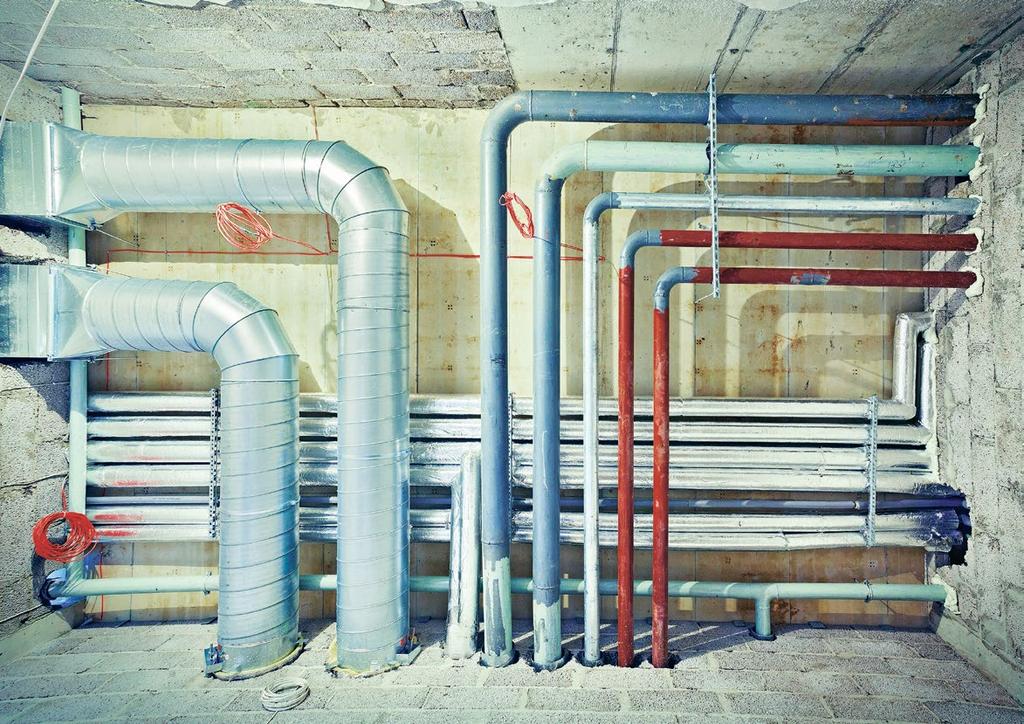

2 Rendszermegoldások beltéri használatra Tűzvédelmi zsákok műanyag csövek és kábelek átvezetéseihez PROMASTOP -S/L Tűzvédelmi kábelátvezető rendszer az. kábelcsoporthoz PROMASTOP -IM CJ Tűzvédelmi habarcs kombinált átvezetésekhez PROMASTOP -VEN & PROMASEAL -AG Tűzgátló mandzsetta csövek lezárására Tűzvédelmi szalag csövek lezárására Tűzgátló festék File PROMASTOP -FC PROMASTOP -W PROMAPAINT -SC és SC 0-05

3 Tűzvédelmi bevonat kombinált átvezetésekhez Akrilát alapú tűzvédelmi tömítő massza kábelekhez, hézagokhoz és szigetelt fémcsövekhez PROMASTOP -CC PROMASTOP -I Tűzvédelmi tégla kombinált átvezetésekhez PROMASTOP -B File PROMASEAL -A PROMASEAL -AG PROMASEAL -AG 0-05

4 File A segédletben található összes adat a szerkesztés pillanatában rendelkezésünkre álló műszaki tudást tükrözi, azok ábrázolása és leírása legjobb tudásunk szerint készült. A termékeken és azok csomagolásán, valamint a biztonsági adatlapokon szereplő utasításokat be kell tartani. A Promat szerkezetei részben rendszer-védelem alatt állnak. Módosítások új ismeretek révén lehetségesek, tévedések és nyomdahibák nem kizártak. A lehetséges felelősséget illetően általános értékesítési feltételeink érvényesek. Minden rajz és ábra a tulajdonunkat képezi. Nyomdai anyagainkról kivonatok, reprodukciók, másolatok, stb. készítéséhez előzetes beleegyezésünk szükséges. Jelen kiadás megjelentetésével minden megfelelő előző kiadás érvényét veszti. A Promat és a Promat logó regisztrált védjegyek. Copyright Promat SEE

5 A Promat tűzgátló lezárásokról szóló kézikönyvének tartalma Tájékoztatás. Az építési termékek és az építményszerkezetek egységes európai tűzvédelmi osztályai és tűzállósági teljesítményei. Építési termékek európai tűzvédelmi osztályai MSZ EN 50. rész. Európai tűzállósági teljesítmények MSZ EN 50. rész,. rész,. rész 7. Az időjárási kitét szerinti használati kategóriák 0 Termékek - műszaki adatlapok PROMASTOP -CC PROMASTOP -I PROMASTOP -VEN PROMASTOP -FC 5 PROMASTOP -U PROMASTOP -W 7 PROMASEAL -A PROMASEAL -AG PROMASTOP -IM CJ 0 PROMASTOP -B PROMASTOP -S/L Tűzgátló lezárási rendszerek PROMASTOP -CC PROMASTOP -I PROMASTOP -VEN 55 PROMASTOP -FC PROMASTOP -U 70 PROMASTOP -W 75 PROMASEAL -A 77 PROMASTOP -B Jegyzetek Jegyzetek File

6 Tájékoztatás. Az építési termékek és az építményszerkezetek egységes európai tűzvédelmi osztályai és tűzállósági teljesítményei. Az építési termékek európai tűzvédelmi osztályai MSZ EN 50 Építési termékek tűzvédelmi osztálya az MSZ EN 50- szerint Az építési termékek követelményszintje (padlóburkolatok és csőszigetelések kivételével) Az osztályozás összehasonlítása a korábbi tűzvédelmi osztályozással az MSZ 55* szerint A A B C D E F Nem járul hozzá a tűz teljesítményéhez A tűz egyik fázisában sem vesz részt, beleértve a teljesen kifejlett tüzet is. Adott égéshő (PCS-érték) követelményeket kell kielégíteni. Elhanyagolható mértékben járul hozzá a tűz teljesítményéhez Teljesen kifejlett tűzben sem járul hozzá jelentősen a tűzterheléshez. Adott égéshő (PCS-érték) és a tűz növekedési sebességére jellemző (FIGRA) követelményeket kell kielégíteni. Nagyon korlátozottan járul hozzá a tűz teljesítményéhez 0 másodperc tűzkitétnél az égési pont felett 0 másodpercen belül a függőleges lángterjedés legfeljebb 50 mm lehet. Hőfelszabadulási határértékek: FIGRA 0, MJ 0 W/s THR 00 s 7,5 MJ Korlátozottan járul hozzá a tűz teljesítményéhez 0 másodperc tűzkitétnél az égési pont felett 0 másodpercen belül a függőleges lángterjedés legfeljebb 50 mm lehet. Hőfelszabadulási határértékek: FIGRA 0, MJ 50 W/s THR 00 s 5 MJ Elfogadható mértékben járul hozzá a tűz teljesítményéhez 0 másodperc tűzkitétnél az égési pont felett 0 másodpercen belül a függőleges lángterjedés legfeljebb 50 mm lehet. Hőfelszabadulási határérték: FIGRA 0, MJ 750 W/s Elfogadható viselkedés tűzben 5 másodperc tűzkitétnél az égési pont felett 0 másodpercen belül a függőleges lángterjedés legfeljebb 50 mm lehet. A teljesítmény nincs meghatározva, vagy nem volt lehetséges az A, A, B, C, D, E osztályok szerinti osztályozás. Gyúlékony. * Az összehasonlítás tájékoztató jellegű, a közvetlen összehasonlítás nem lehetséges. nem éghető A nehezen éghető B normális éghetőség B könnyen éghető File B 0-05

7 Tájékoztatás Kiegészítő osztályozás a füstfejlesztésre vonatkozóan (smoke) s Követelményszint Korlátlan mennyiségű füstöt kibocsátó anyagok (nagy füstkibocsátás). s s Kiegészítő osztályozás az égve csepegő részecskékre vonatkozóan (droplets) d d d0 A teljes kibocsájtott füstmennyiség (TSP 00s ) és a füsfejlesztés sebessége (SMOGRA) korlátozott (normális füstkibocsátás). A teljes kibocsájtott füstmennyiség (TSP 00s ) és a füsfejlesztés sebessége (SMOGRA) tekintetében még szigorúbb kritériumok teljesülnek (könnyed füstölés). Követelményszint Nincs korlátozás (égve csepegés, égő anyag llása). Az osztályozás alakja az osztályozási dokumentumban: 00 másodpercen belül nincsenek 0 másodpercnél hosszabb ideig égő cseppek/részecskék. 00 másodpercen belül nincsenek égő cseppek/részecskék (nem csepeg és nem llik). Tűzvédelmi osztály Füstfejlesztés Égő anyag csepegése A- től F-ig (vizsgálat szerint) s Például A A-s, d0 vagy A-s, d vagy A-s, d B-s, d0 vagy B-s, d vagy B-s, d C-s, d0 vagy C-s, d vagy C-s, d E-s, d F és hasonlók. Itt meg kell említeni a másik tűzvédelmi szabványt, amely építési termékek (építőanyagok) tűzvédelmi osztályával foglalkozik: az MSZ EN 50 szabvány 5. része a külső tűzhatásnak kitett tetők vizsgálati eredményeit sorolja osztályba. különböző vizsgálati eljárással ((t)-től (t)-ig), különbőző előfeltételek figyelembe vételével (külső tűzhatás szél nélkül, széllel vagy széllel és kísérő hősugárzással) kerül megállapításra a tűz terjedésének mértéke a tető belsejében és a tető külső részén, a belső és külső károsodás, valamint a tűz esetleges áttörése és égő anyag csepegése vagy llása. Az MSZ EN 50 szabványsorozat legújabb,. része villamos kábelek tűzvédelmi osztályba sorolását taglalja. Ez épületekben akár számottevő tűzterhelést is jelenthet, ezért fontos szerepet játszik az építészeti tűzvédelemben. vagy vagy (vizsgálat szerint), d 0 vagy vagy (vizsgálat szerint). Európai tűzállósági teljesítmények MSZ EN 50. rész,. rész,. rész Az uniós tagállamokban hatályos különböző vizsgálati és osztályozási módszerek miatt az építőelemek és szerkezetek tűzállósági teljesítményét egységesen újra szabályozták. Ezen a téren már az 0-es években több részben intenzíven dolgoztak:. rész: Osztályba sorolás a szellőzési rendszerek kivételével a tűzállósági vizsgálatok eredményeinek felhasználásával. rész: Osztályba sorolás az épületgépészeti rendszerekbe beépítendő termékek és elemek tűzállósági vizsgálati eredményeinek felhasználásával: tűzálló szellőzővezetékek és tűzgátló csappantyúk.. rész: Osztályba sorolás a füstgátló rendszerek elemei tűzállósági vizsgálati eredményeinek felhasználásával. File

8 Tájékoztatás Az osztályozási módszer újdonsága az, hogy az építőelem teljesítményét már nemcsak a kezdőbetű határozza meg, hanem az osztályozás minden egyes betűje a tűzállóság egyik fontos jellemzőjére utal. A magas tűzvédelmi követelményszinttel rendelkező uniós tagállamok számára fontos volt, és most is fontos, hogy az egységes hőmérséklet-idő (zárttéri tűz) görbe (a teljesen kifejlett tüzet, azaz a flash-over utáni tüzet leíró modell) mint matematikai egyenlet megmaradt, így más államok is kötelesek voltak javítani tűzvédelmi termékeiken. Építményszerkezetek meghatározó teljesítményjellemzői az MSZ EN 50. része szerint: Betűjel az MSZ EN 50- szerint R E I (I, I ) W M C S (S a, S m ) G K (K, K ) Megnevezés / teljesítményjellemző teherhordó képesség (Résitance) korlátozott alakváltozás, korlátozott sebességű alakváltozás integritás (Etanchéité) vatta lángra lobbanása, rések és nyílások, tartós lángolás a tűznek ki nem tett oldalon hőszigetelés (Isolation) hőmérséklet átlagos és maximálís növekedése a védett oldalon sugárzás (Radiation) maximálís hősugárzásszint mechanikai hatás (Mechanical) ütésállóság Léteznek azonban eltérő tűzterhelések is, mint pl. parázsló tűzgörbe, kültéri tűzgörbe vagy állandó hőterhelés. önzáródás (Closing) automatikus záródás tűz esetén (MSZ EN 00 szerint C0-től C5-ig) füstáteresztés gátlása (Smoke) korlátozott füstáteresztés (füstáteresztés különleges korlátozásával rendelkező építőelemek) koromtűzzel szembeni ellenállás égéstermék-elvezetők ellenálló képessége koromlerakódásból származó tűzzel szemben tűzvédő képesség tűzvédelmi burkolatoknak a burkolat mögötti anyagot védő tűzvédelmi képessége egy megadott időn (0, 0 vagy 0 percen) belül File 0-05

9 Tájékoztatás További jelölések IncSlow sn ef r i o o i o i a b b a a b U C v e h o H V T X M000 M F B W00 Megnevezés / teljesítmény / követelmény parázsló tűzgörbe félig természetes tűz (semi-natural) kültéri tűzgörbe (external fire) csökkentett tűzterhelés (állandó tűzterhelés 500 C, reduced temperature exposure) belülröl (i) kifelé (o) osztályozva kívülröl (o) befelé (i) osztályozva belülről kifelé és kívülről befelé osztályozva fentről (a) lefelé (b) osztályozva lentről (b) felfelé (a) osztályozva fentről lefelé és lentről felfelé osztályozva csőátvezetések: csővég konfiguráció nyitott" (uncapped) csőátvezetések: csővég konfiguráció "zárt" (capped) beépítés "függőlegesen" beépítés "vízszintesen" építési hézagok: vízszintes teherhordó szerkezet építési hézagok: függőleges teherhordó szerkezet függőleges hézagok építési hézagok: függőleges teherhordó szerkezet vízszintes hézagok építési hézagok: nincs mozgás építési hézagok: mozgás (a hézagszélesség %-ában) építési hézagok: előregyártott Csőszigetelés MSZ EN -:00 szerint Szigetelés a cső teljes hossza mentén Lokális szigetelés ( szakasz-szigetelés ) Átmenő CS eset (Continued Sustained) építési hézagok: a helyszínen kerül kidolgozásra építési hézagok: előregyártott és a helyszínen került kidolgozásra építési hézagok: hézagszélesség (mm) Megszakított CI eset (Continued Interrupted) Csővég konfiguráció MSZ EN -:00 szerint Vizsgálati konfiguráció a kemencén belül Csővégek a kemencén kívül U/U nyitott nyitott U/C nyitott zárt C/U zárt nyitott Csőtípus műanyag: esővíz, szellőztetett szennyvíz (elvezető csatorna) műanyag: szellőztetés nélküli szennyvíz; gáz; vezetékes víz; fűtés; (ellátó vezeték); fém: nem tűzálló felfüggesztések/ csatlakozások File LS eset (Local Sustained) LI eset (Local Interrupted) A fenti táblázat a csőszigetelések elrendezését mutatja az MSZ EN - szerint. Megfelelő megoldásainkat CS, CI, LS vagy LI jelölésekkel láttuk el. fém: tűzálló felfüggesztések/ csatlakozások C/C zárt zárt

10 Tájékoztatás Az osztályozás alakja az osztályozási dokumentumban: Teljesítményjellemző Időtartam Kiegészítő jellemzők, paraméterek R E I W t t M S C IncSlow sn ef r Példák Teherhordó falszerkezet: REI 0 / REI 0-M Szerelt fal: EI 0 Tűzgátló ajtó: EI 0-C vagy EI 0-C Füstgátló ajtó: EI 0-CS m Tűzgátló lezárás: EI 0 Csőátvezetés lezárása: EI 0 U/U vagy EI 0 C/U vagy EI 0 C/C Tűzgátló záróelem (tűzcsappantyú): EI 0 v e -h o vagy EI 0 h o és hasonlók. A félreértések elkerülése érdekében nem tüntettük fel az MSZ EN 50. része (tűzálló szellőzővezetékek és tűzgátló csappantyúk) és. része (füstgátló rendszerek) szerinti jelöléseket, mivel ezek ebben a segédletben nem relevánsak és csak további jelöléseket, rövidítéseket tartalmaznának.. Az időjárási kitét szerinti használati kategóriák A tűzgátló lezárásokat különböző környezetekben lehet beépíteni, besorolásuk a következő használati kategóriák szerint történik (az ETAG 0. része szerint): X típus: az időjárás hatásának kitett lezárásban alkalmazott termékek. Y típus: termékek 0 C fok alatti hőmérsékleten alkalmazott, UV-sugárzás hatásának kitett, de esőtől védett lezárásokhoz. Y típus: termékek 0 C fok alatti hőmérsékleten alkalmazott, de UV-sugárzástól és esőtől védett lezárásokhoz. Z típus: nagy páratartalmú, 0 C feletti hőmérsékletű belterekben alkalmazott lezárások termékei. Z típus: Z kivételével más nedvességi osztályú, 0 C feletti hőmérsékletű belterekben alkalmazott lezárások termékei. File

11 Termékek A Promat termékei A Promat világszerte már 50 éve kínálja tűzvédelmi termékeit az építési tűzvédelem minden területén. A következő oldalak a Promat tűzvédelmi megoldásaiban alkalmazott termékeket tekintik át, műszaki adatokkal, tulajdonságokkal, alkalmazási területekkel és alkalmazástechnikai útmutatókkal együtt. A következő termékek tartoznak ide: a magasépítés és az épületgépészet minden területén használt tűzvédő építőlapok tűzgátló üvegek hő hatására habosodó termékek tűzvédelmi mandzsetták tűzvédelmi bevonatok tűzvédelmi habarcs és tömítő massza kellékek (szilikonok, impregnálószerek, ragasztók, stb.) A termékek és a rendszerek kifejlesztéséhez tudományos és alkalmazástechnikai laboratóriumok, valamint saját tűzvizsgáló berendezések állnak rendelkezésünkre. A Promat nyújtotta építészeti tűzvédelem esetében a biztonság és a minőség mindig együtt járnak. Megoldásainkat független vizsgáló intézetek tűzvizsgálatokon tesztelik. A termékek a gyártás során szigorú minőségellenőrzésen mennek keresztül. A Promat a termékkínálat állandó bővítése során a tűzvédelmi jellemzők mellett a következőkre is nagy hangsúlyt helyez: környezetvédelmi, gazdasági és alkalmazástechnikai aspektusok. Az ismertetett termékekhez, valamint ezek tűzgátló szerkezetekben és rendszerekben történő alkalmazásához a szükséges osztályozási dokumentumok és Európai Műszaki Engedélyek/Értékelések (ETA) rendelkezésre állnak; az ezekben található előírásokat be kell tartani. File 0-05

12 Műszaki adatlap PROMASTOP -CC Tűzvédelmi bevonat Általános ismertető A PROMASTOP -CC vizes hígítású hibrid tűzvédelmi bevonat. Egyesíti a hő hatására duzzadó és a hőelvonó tűzvédelmi bevonatok pozitív jellemzőit. A PROMASTOP -CC a lezárások területén biztonságos védelmet nyújt a füst, a tűz és a hő terjedése ellen. Műszaki adatok és jellemzők Szín Állag Sűrűség Használati kategória Tűzvédelmi osztály VOC-tartalom ecsettel felhordható világosszürke folyékony,5 ± 0, g/cm³ X tipus E 0 g/l Reagálási hőmérséklet kb. 0 C Alkalmazási terület A PROMASTOP -CC bevonatot egyedi kábelek, kábelkötegek, éghető és nem éghető anyagú csővezetékek, tűzvédelmi csappantyúk, valamint önálló és burkolt szellőzőcsatornák falés födémátvezetéseinek tűzgátló lezárására fejlesztették ki. A PROMASTOP -CC EN-vizsgálattal igazolva alkalmas kábelek mentén történő lángterjedés megakadályozására. Előnyök nedves helyiségekben is használható (nagy páratartalom, fröccsenő víz) jó tapadás hanggátlás A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - és - MSZ EN 50- és - ETAG 0- MSZ EN ISO 00- MSZ EN ISO 77- EN 50--:0 és -:0 IEC 0-:0 és :0 Kiszerelés,5 kg-os vödör vödör/raklap 550 kg/raklap A változtatás jogát fenntartjuk. Tárolás tárolási és szállítási hőmérséklet: C - 5 C az eredeti csomagolásban hónapig a megkezdett terméket gyorsan el kell használni Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

13 Műszaki adatlap PROMASTOP -I Tűzvédelmi bevonat Általános ismertető A PROMASTOP -I vizes hígítású bevonat, amely magas hőmérsékleten felhabosodik és szigetelő réteget képez. A PROMASTOP -I tűzben habosodó hatása miatt a lezárások területén biztonságos védelmet nyújt a füst, a tűz és a hő terjedése ellen. Műszaki adatok és jellemzők ecsettel felhordható kenhető Szín fehér fehér Állag sűrű folyadék nagy viszkozitású Sűrűség, ± 0, g/cm³, ± 0, g/cm³ Viszkozitás 0-0 Pa.s 0-0 Pa.s Használati kategória Z típus Z típus Reagálási hőmérséklet kb. 00 C kb. 00 C Tágulási képesség kb. : kb. : Tűzvédelmi osztály C-s, d0 C-s, d0 VOC-tartalom g/l g/l Alkalmazási terület A PROMASTOP -I kábelek, éghető és nem éghető anyagú csővezetékek fal- és födémátvezetéseinek tűzgátló lezárására használható. Előnyök habosodó tűzvédelmi bevonat a felületen képződő kisebb repedések nem veszélyeztetik a tűzvédelmi tulajdonságokat A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- MSZ EN ISO 00- MSZ EN ISO 77- Kiszerelés,5 kg-os vödör vödör/raklap 550 kg/raklap A változtatás jogát fenntartjuk. Tárolás tárolási és szállítási hőmérséklet: C - 5 C az eredeti csomagolásban hónapig a megkezdett terméket gyorsan el kell használni Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

14 Műszaki adatlap PROMASTOP -VEN Tűzvédelmi habarcs Általános ismertető A PROMASTOP -VEN hidraulikus kötésű tűzvédelmi cementhabarcs. A PROMASTOP -W és PROMASTOP -FC termékekkel kombinálva 50 mm vastagságú falakban és födémekben akár 0 percet (EI 0) is meghaladó tűzvédelmi teljesítményű lezárások készíthetőek. Műszaki adatok és jellemzők Szín Állag Testsűrűség Terülés Friss habarcs testsűrűsége Szilárd habarcs sűrűsége Levegőpórus-tartalom Vízfelszívás Feldolgozhatósági ideje Szilárdság világosszürke por 0,5-0,5 g/cm³ cm (DIN szerint), ± 0, g/cm³,0 g/cm³ ( nap után) % ( l-es edény), l/m² (0 perc után) kb. 5 perc (állagtól függően) Idő Hajlító nyom. Nyomás óra, N/mm²,7 N/mm² 7 nap, N/mm² 7, N/mm² nap,0 N/mm², N/mm² nap, N/mm², N/mm² Alkalmazási terület A PROMASTOP -VEN ún. kemény lezárás, amely kábelek, kábelkötegek, műanyag és fémcsövek fal- és födémátvezetéseinek tűzgátló lezárására szolgál. Az egyéb vonatkozó adatok az osztályozási dokumentumban találhatóak. Előnyök kiváló hőszigetelés teljes mértékben feszültség nélkül köt, így az esetleges hősokk nem fejt ki semmilyen hatást ellenáll a környezeti hatásoknak, kültéri használat A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés 5 kg-os papírzsák 0 zsák/raklap A változtatás jogát fenntartjuk. Tárolás hideg és száraz helyiségekben tárolási és szállítási hőmérséklet: C - 0 C az eredeti csomagolásban legalább hónapig a megkezdett terméket gyorsan el kell használni Biztonsági útmutató biztonsági adatlapunk szerint vegye figyelembe a H és P mondatokat File 0-05

15 Műszaki adatlap PROMASTOP -FC Tűzvédelmi csőmandzsetta Általános ismertető A PROMASTOP -FC porszórt rozsdamentes acélból készült, hő hatására habot képező betéttel töltött tűzvédelmi mandzsetta műanyag csövek átvezetéseinek lezárására. Műszaki adatok és jellemzők Mandzsetta-típusok Mandzsetta belső átmérője (mm) Mandzsetta külső átmérője (mm) Rögzítő fülek száma PROMASTOP -FC/0 5 PROMASTOP -FC/00 0 PROMASTOP -FC/ PROMASTOP -FC/05 5 PROMASTOP -FC/0 PROMASTOP -FC/ PROMASTOP -FC/00 0 PROMASTOP -FC/0 0 PROMASTOP -FC/ PROMASTOP -FC/ PROMASTOP -FC/ PROMASTOP -FC/05 5 PROMASTOP -FC/0 PROMASTOP -FC/ PROMASTOP -FC/00 0 PROMASTOP -FC/0 0 PROMASTOP -FC/ PROMASTOP -FC/ PROMASTOP -FC/ PROMASTOP -FC/ PROMASTOP -FC/5 5 7 PROMASTOP -FC/50 50 PROMASTOP -FC/ Ez a tűzvédelmi mandzsetta a műanyag csövek nyitott csővezeték-rendszereit (U/U) osztályozó európai szabvány szerint bevizsgált. Alkalmazási terület A PROMASTOP -FC tűzvédelmi mandzsettát az építményszerkezet síkján belül (befalazva) vagy azon kívül (rácsavarozva) is alkalmazhatjuk fal- és födémátvezetések lezárására. A PROMASTOP -I és PROMASTOP -CC tűzvédelmi bevonatokkal kombinálva is bevizsgálták. Az összes megszokott műanyag csőtípushoz (pl. PVC, PP, PE, ABS és nyomócsövek) használható. PROMASTOP -FC: 0 mm beépítési magasság egyenes csövekhez PROMASTOP -FC: 0 mm beépítési magasság csőtoldásokhoz, ferde átvezetésekhez és 0 mm-nél nagyobb átmérőjű csövekhez Előnyök egyszerű és gyors szerelés hézag nélkül is lehetséges használati kategória: Y típus a mandzsetta magassága: 0 vagy 0 mm A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés PROMASTOP FC/ - PROMASTOP FC/0: db/karton PROMASTOP FC/50 - PROMASTOP FC/0: db/karton PROMASTOP FC/00 - PROMASTOP FC/5: db/karton Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint File

16 Műszaki adatlap PROMASTOP -U Tűzvédelmi csőmandzsetta Általános ismertető A PROMASTOP -U 50 szegmensből álló tekercs; egy szegmens 5 mm széles. A tekercs bármelyik szegmensnél könnyedén darabolható a lezárni kívánt cső külső átmérőjéhez igazodva. Műszaki adatok és jellemzők Használati kategória Vastagság Szélesség Hossz X tipus A tekercs méretei kb. mm kb. 50 mm kb. 50 mm (=50 szegmens) A szegmensek és rögzítések száma, egy doboz kiadóssága (*) Külső csőátmérő (*) Szükséges szegmensek száma Egy dobozból hány lezárás készíthető Egy lezáráshoz szükséges rögzítések száma mm mm 7,5 55 mm mm 0 7,5 mm 7 75 mm,5 mm 0 mm 5 0 mm 5 mm mm,5 0 mm 5 0 mm 0, mm 5 (*) Részletesebb információ a Promat munkatársaitól kérhető. Alkalmazási terület A PROMASTOP -U szerelvények átvezetéseinek tűzgátló lezárására szolgál falakban és födémekben. Előnyök egyedi, szabadalmaztatott darabolható tekercs minden elemet tartalmaz: tekercs, konzolok, rögzítések könnyen adagolható egy méret minden csőhöz sokféle műanyag csővel tesztelve hő hatására duzzadó tekercs alacsonyabb raktározási költségek A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- ETA /07 ETAG 0- Kiszerelés Egy doboz tartalma: tekercs (50 mm hosszú = 50 szegmens) 5 rögzítő kapocs 5 rögzítő köröm 5 azonosító jel A változtatás jogát fenntartjuk. Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

17 Műszaki adatlap PROMASTOP -W Tűzvédelmi szalag Általános ismertető A PROMASTOP -W hő hatására habosodó tűzvédelmi tömítés. A tekercs az építkezés során egyszerűen és lladékmentesen használható különböző típusú csővezetékek átvezetéseinek lezárására. Műszaki adatok és jellemzők Szín Állag antracitszürke rugalmas szalag Reagálási hőmérséklet kb. 50 C Vastagság Szélesség Használati kategória Tűzvédelmi osztály VOC-tartalom kb.,5 mm kb. 50 mm X tipus E < 0,0 g/l Alkalmazási terület A PROMASTOP -W tűzvédelmi tömítés fal- és födémátvezetések lágy és kemény lezárásaiban használható. A bevizsgált csővezeték típusok: PVC, PE, PP, nagy hangszigetelésű többrétegű szennyvízcsatornák, szigetelt alumínium kompozit ill. fém csővezetékek. Előnyök helymegtakarítás egyszerű kezelés univerzális alkalmazás nem érzékeny a környezeti hatásokra (fény, hő, fagy, UVsugárzás, nedvesség) A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés tekercshossz: m/karton 00 karton/raklap A változtatás jogát fenntartjuk. Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint File

18 Műszaki adatlap PROMASEAL -A Tűzvédelmi akrilát Általános ismertető A PROMASEAL -A egykomponensű, akrilát alapú tűzvédelmi massza. Kiváló alkalmazástechnikai jellemzői miatt az építési hézagok tömítése gyorsan és biztonságosan kivitelezhető. Egy kereskedelemben kapható diszperziós festékkel bármilyen színű hézag kivitelezésére van lehetőség. Műszaki adatok és jellemzők Szín Állag Sűrűség fehér/szürke paszta nedvesen :, ± 0, g/cm³ szárazon :, ± 0, g/cm³ Szárazanyag tartalom ± 5 tömeg % Nyúlás (szilárdulás után) Használati kategória Tűzvédelmi osztály szakadási nyúlás min. 5 % összenyomás min. 5 % Y tipus E Alkalmazási terület A PROMASEAL -A tűzvédelmi massza legfeljebb 7,5% mozgású hézagokban használható falakban és födémekben. A PROMASEAL -A építményszerkezetek közötti gyűrűs nyílások lezárására és nem éghető szakasz-szigetelések kialakítására is alkalmazható. Előnyök lakkal vagy festékkel átfesthető a legkülönbözőbb felületeken is jó tapadóképességű A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - és - MSZ EN 50- és - ETAG 0- és - Kiszerelés 0 ml-es tubus db/karton db/raklap A változtatás jogát fenntartjuk. Tárolás tárolási és szállítási hőmérséklet: C - 5 C hónapig az eredeti tubusban a megkezdett terméket gyorsan el kell használni Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

19 Műszaki adatlap PROMASEAL -AG Hő hatására habosodó tűzvédelmi akrilát Általános ismertető A PROMASEAL -AG egykomponensű, hő hatására nagy tágulási nyomással habosodó, akrilát alapú tűzvédelmi massza. Műszaki adatok és jellemzők Szín Állag Sűrűség Habosodási arány szürke paszta nedvesen :,5 ± 0, g/cm³ szárazon :, ± 0, g/cm³ kb. : (550 C) Szárazanyag tartalom ± 5 tömeg % Habosodási nyomás Használati kategória Tűzvédelmi osztály kb. 0, N/mm² Y tipus Reagálási hőmérséklet kb. 50 C E Alkalmazási terület A PROMASEAL -AG hő hatására habosodó tűzvédelmi massza kábelek, kábelvédő csövek, kábelkötegek és éghető anyagú csővezetékek, valamint éghető szigetelésű éghető anyagú csővezetékek fal- és födémátvezetéseiben akadályozza meg a füst, a tűz és a hő tovaterjedését. Előnyök nyomással habosodik a legkülönbözőbb felületeken is jó tapadóképességű lakkal vagy festékkel átfesthető A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés 0 ml-es tubus db/karton db/raklap A változtatás jogát fenntartjuk. Tárolás tárolási és szállítási hőmérséklet: C - 5 C hónapig eredeti tubusban a megkezdett terméket gyorsan el kell használni Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

20 Műszaki adatlap PROMASTOP -IM CJ Tűzvédelmi kábelhüvely Általános ismertető A PROMASTOP -IM CJ grafitalapú, hő hatására habosodó építési elem. Műszaki adatok és jellemzők Típus Állag CJ B puha Súly ~,0 g ± 0% Magasság Külső átmérő Falvastagság kb. 0 mm kb. mm kb.,5 mm Alkalmazási terület A PROMASTOP -IM CJ tűzvédelmi kábelhüvely falés födémátvezetések lágy lezárásaiban használható. A PROMASTOP -IM CJ egyedi kábelek, zalok és legfeljebb mm külső átmérőjű üres csövek átvezetésére alkalmas (. kábelcsoport). Előnyök egyszerű és gyors szerelés kábelek utólagos átvezetése rendkívül egyszerű integrált füstzárás nem szükséges a gyűrűs nyílások lezárása kábelbevonat nem szükséges A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés 00 db/karton A változtatás jogát fenntartjuk. Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint File

21 Műszaki adatlap PROMASTOP -B Tűzvédelmi tégla Általános ismertető A PROMASTOP -B hosszú ideig rugalmas, hő hatására habosodó tégla, amely kiváló füstgázzáró. Műszaki adatok és jellemzők Szín Súly sötétszürke kb. 0 g Méretek 00 x 0 x 0 mm (sz x m x v) Expanzió (terhelve) kb. : Reagálási hőmérséklet kb. 50 C Környezeti hatás oldószermentes, enyhe szagú Alkalmazási terület A PROMASTOP -B kábelek, kábelkötegek, éghető szigetelésű éghető anyagú csövek és nem éghető csövek lezárására alkalmas fal- és födémátvezetésekben. A tűzvédelmi tégla tömör falak hézagainak lezárására is használható. Előnyök rugalmas, porzáró porképződés nélküli egyszerű és gyors szerelés szerelvények utólagos beépítése igen egyszerű A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték EN - és - EN 50- és - ETAG 0- Kiszerelés db/karton 0 db/raklap A változtatás jogát fenntartjuk. Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint File 0-05

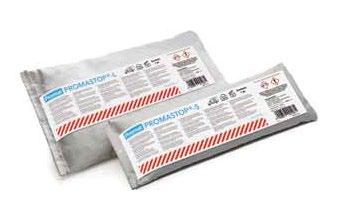

22 Műszaki adatlap PROMASTOP -S és PROMASTOP -L Tűzvédelmi párna Általános ismertető A PROMASTOP -S és a PROMASTOP -L grafit alapú, tűzvédelmi lezáró párnarendszer. A felhasznált párnák nem veszítenek tűzvédelmi műszaki jellemzőikből, így más tűzvédelmi lezárásokban újra használhatóak. Műszaki adatok és jellemzők Szín Állag Sűrűség világosszürke szilárd Szárazanyag tartalom 00% Expanzió 0 0 g/l Reagálási hőmérséklet kb. 50 C Töltési térfogat Méretek PROMASTOP -S PROMASTOP -L min. :,5 (0 perc/00 C) PROMASTOP -L kb. l PROMASTOP -S kb. l kb. 0 x 00 mm kb. 0 x 00 mm Alkalmazási terület A PROMASTOP -S és a PROMASTOP -L kábelek és műanyag csövek egyszerű lezárására szolgál fal- és födémátvezetésekben. Előnyök egyszerű tűzvédelmi szigetelés az építkezés során, szerelvények utólag is egyszerűen beépíthetőek porzáró, számítógép központokban is használható egyszerű szerelése miatt minimális kivitelezési munkaigény A szerkezeteket a következő szabványok szerint vizsgálták, osztályozták és engedélyezték MSZ EN - MSZ EN 50- és - ETAG 0- Kiszerelés PROMASTOP -S - 0 db/karton db/raklap PROMASTOP -L - 5 db/karton db/raklap A változtatás jogát fenntartjuk. Tárolás száraz helyiségben Biztonsági útmutató biztonsági adatlapunk szerint vegye figyelembe a H és P mondatokat a töltettel való érintkezés esetén File 0-05

23 File Tűzgátló lezárási rendszerek 0-05

24 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól A részlet kombinált átvezetés szerelt és tömör falakban B részlet kombinált átvezetés tömör födémekben 5 7 Jelmagyarázat PROMASTOP -CC kőzetgyapot, a. táblázat szerint PROMASTOP -FC PROMASTOP -W 5 kitöltés a részletek szerint PROMASTOP -IM CJ 7 kábel teherhordó szerkezet, a. táblázat szerint műanyag cső 0 nem éghető anyagú cső menetes szárak kitöltés tartós jelölés Igazolás: KB Nr Előnyök röviden: a lezárás keresztmetszete falban és födémben,75 m² -ig igazolt nedvességálló szükséges nedves rétegvastagság a kőzetgyapot lapon mindössze 0, mm (= 0,7 mm száraz rétegvastagság) A és B részlet - PROMASTOP -CC kombinált lezárás Fejezetek Leírás PROMASTOP -CC tűzvédelmi bevonat. A szerelés menete. Káva kialakítása. Alkalmazási terület. Kábelátvezetés 5. Nem éghető szigetelésű nem éghető csövek. PROMASTOP -IM CJ tűzvédelmi kábelhüvely 7. PROMASTOP -FC tűzvédelmi mandzsetta. PROMASTOP -W tűzvédelmi szalag. Alumínium kompozit csövek 0. Éghető szakasz-szigetelésű nem éghető csövek. A szerelés menete Szerelt fal esetében káva kialakítása szükséges, lásd a későbbi leírást (D részlet). A kívánt tűzállósági teljesítménytől függően megfelelő számú nem éghető (MSZ EN 50- szerint A) kőzetgyapot lapot (olvadáspont 000 C, testsűrűség 0 kg/m³) kell beépíteni, hacsak nincs másképp előírva (. táblázat). Két réteg esetén a kőzetgyapot lapok közötti távolság 0 mm. A kőzetgyapot lapokat a lezárás külső felületén, valamint a csatlakozási és a vágási éleken PROMASTOP -CC bevonattal kell ellátni. A kőzetgyapot lapok belső felületét nem kell bevonni. A fennmaradó réseket és hézagokat kőzetgyapottal kell kitölteni és felületfolytonosan bevonni. A rések PROMASEAL -A pasztával is kitölthetőek. A határoló fal vagy födém felületének bevonása nem szükséges. Védjük a födémátvezetést a rálépéstől. Tartós jelölés elhelyezése. File 0-05

25 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól C részlet A C részlet a kőzetgyapot szigetelés falakba és födémekbe történő háromféle beszerelési módját ábrázolja: a födém felső síkjával egy szintben a födém alsó síkjával egy szintben mindkét kőzetgyapot lap egy síkban a födém síkjaival C részlet a kőzetgyapot lapok elhelyezése káva D részlet káva kialakítása szerelt falaknál káva. táblázat alkalmazási terület és a lezárás maximális mérete: Beépítési helyzet Szerelt fal 00 mm Tömör fal 00 mm Kőzetgyapot lap vastagsága x 50 mm x 0 mm x 50 mm,0 m² Tömör födém 50 mm,5 m²,75 m². Káva kialakítása D részlet A lezárás kialakítása a. táblázatban felsorolt szerkezetekben lehetséges. Szerelt fal esetében a káva a következő lehetőségek szerint alakítható ki: Ha létezik fémprofil, akkor az felhasználható a káva kialakítására. A fennmaradó nyitott oldalakhoz fémprofilt kell szerelni, így egy körbefutó keretet kapunk. Egy körbefutó fémprofil esetén nem szükséges a káva burkolása. Meglévő fémprofilok esetében is választható a káva burkolása a falszerkezet lapjaival.. Alkalmazási terület. táblázat A. táblázat a legnagyobb bevizsgált és engedélyezett lezárási méreteket, valamint a különböző beépítési helyzeteket mutatja be. A maximális méreteket nem szabad túllépni. Szerelt fal (gipszkarton falak fa vagy fém vázszerkezettel): A falvastagság 00 mm legyen. A fa vagy fém vázszerkezetet legalább két,5 mm vastagságú tűzvédelmi lappal kell határolni (eltérő vastagságú palánkolás megengedett, de a minimális vastagságot be kell tartani). Fa vázszerkezet esetében a lezárás és a fatámaszok között legalább 00 mm térközt kell tartani, a fatámasz és a lezárás közötti hézagot pedig legalább 00 mm A vagy A tűzvédelmi osztályú (MSZ EN 50- szerint) szigeteléssel kell kitölteni. Külön kávaburkolás nem szükséges. Az építményszerkezet (a teherhordó szerkezet) az MSZ EN 50- szerint feleljen meg a kívánt tűzállósági teljesítménynek. Tömör fal (pórusbeton, beton, vasbeton, tégla,...): A tömör fal 00 mm vastag és 50 kg/m³ testsűrűségű legyen. A szabványos tömör teherhordó szerkezettel végzett vizsgálatok eredményei beton vagy falazott szerkezetekre vonatkoznak; a szerkezet vastagsága és testsűrűsége nem lehet kisebb a vizsgálati elrendezésnél. A szerelt falak osztályozási eredményei a vizsgált szerkezetnél nagyobb vastagságú és testsűrűségű tömör falszerkezetre is alkalmazhatóak. File

26 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. táblázat bevizsgált és engedélyezett kőzetgyapot típusok: Gyártó Rockwool Knauf Insulations Paroc OY AB Isover Megnevezés RP-XV, Hardrock II, Rockwoll 0, Taurox D-C, Taurox Duo NP, Rockwool Paneel 755 Knauf Insulations DP-5, Knauf Insulations FDB D50 Pyrotech slab 0 0, Paroc Pro Roof slab Orsil T-N. Kábelátvezetés PROMASTOP -CC-vel E részlet kábelátvezetés szerelt és tömör falban F részlet kábelátvezetés tömör födémben 7 7 Tömör födém (pórusbeton, beton, vasbeton,...): A tömör födém vastagsága 50 mm, testsűrűsége 50 kg/m³.. táblázat A. táblázat a rendszerben bevizsgált és engedélyezett kőzetgyapot típusokat (testsűrűség 0 kg/m³, olvadáspont 000 C, MSZ EN 50- szerint A) mutatja be. E és F részlet A PROMASTOP -CC tűzgátló lezáráson keresztül kábelek, kábelkötegek, kábeltömlők, kábeltömlő kötegek, üres csövek, kábeltálcák és kábellétrák vezethetők át. A kábelköteg 00 mm átmérőjéig nem szükséges különleges intézkedések megtétele. Elegendő bevonni PROMASTOP -CC-vel (a. táblázat szerint).. táblázat Amint a. táblázatban is látható, az.-5. kábelcsoportba tartozó kábeleket, valamint a kábeltálcákat és kábellétrákat mm nedves rétegvastagságú bevonattal kell ellátni 00 mm hosszúságban. A bevonat hosszát a tűzvédelmi lezárás felületének síkjától kell mérni. A. kábelcsoportba tartozó kábeleket azonos hosszon mm vastagságban kell bevonni.. táblázat rétegvastagság és a bevonat hossza Elem Nedves Bevonat hossza rétegvastagság (mm) (mm). 5. kábelcsoport. kábelcsoport Kábeltálcák, kábellétrák, Felfüggesztés A kábeleket, kábelkötegeket, kábellétrákat és kábeltálcákat a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban kell felfüggeszteni/alátámasztani. 5. táblázat Az 5. táblázatban látható, hogy a lezárás melyik kábelcsoportnál, melyik teherhordó szerkezetben milyen tűzvédelmi teljesítményt biztosít. File Szerelvények utólagos elhelyezése a PROMASTOP -CC lágy lezárásban lehetséges, ha betartják az összes szerelési útmutatót. 0-05

27 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól 5. táblázat adott kábelcsoportok tűzállósági teljesítménye a tűzgátló lezárás felépítésétől függően A kőzetgyapot lapok vastagsága és elhelyezkedése Elektromos vezetékek x 50 mm x 0 mm x 50 mm fal födém fal födém fal födém KG: az összes szigetelt kábeltípus, Ø mm EI 0 KG: az összes szigetelt kábeltípus, < Ø 50 mm KG: az összes szigetelt kábeltípus, 50 < Ø 0 mm EI 0 EI 0 EI 0 EI 0 EI 0 EI 0 KG: kábelkötegek az. kábelcsoport vezetékeiből (telekommunikációs kábelek), Ø 00 mm EI 0 KG5: nem szigetelt kábeltípusok, Ø mm EI 5 EI 0 EI 0 KG: acél, réz vagy műanyag kábelvédő cső (üres cső), a cső végkonfigurációja U/C, Ø mm EI 5-U/C EI 5-U/C EI 0-U/C EI 0-U/C EI 0-U/C EI 0-U/C KG kábelcsoport az MSZ EN -:00 szerint 5. Nem éghető szigetelésű nem éghető anyagú csövek átvezetéseinek lezárása PROMASTOP -CC-vel G részlet fémcső átvezetése tömör födémben 0 H részlet fémcső átvezetése tömör falban 0 G részlet A nem éghető anyagú csővezetékek átvezetéseit megfelelő kőzetgyapot (olvadáspont 000 C, MSZ EN 50- szerint A/A L vagy jobb minőségű) szakasz-szigeteléssel lehet lezárni. Az adott cső átmérőjétől, falvastagságától és típusától (acél-, rézcső vagy azok helyettesítője) függő szigetelési hossz és vastagság a diagramokból olvasható le. H részlet A szigetelés (LS konfiguráció) a teherhordó szerkezet, illetve a lágy lezárás közepére kerül, rögzítése legalább 0, mm vastag dróttal történik. A szigetelés vastagsága a. és. táblázat diagramjain látható. Az LS szigetelési konfiguráció a következőket fedi: CI, CS, LI és LS. A szakasz-szigetelés körüli hézagok tömítésére kőzetgyapot (olvadáspont 000 C, MSZ EN 50- szerint A) kitöltés, PROMASTOP -CC bevonat vagy PROMASEAL -A akrilát használható. Felfüggesztés A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban kell felfüggeszteni/alátámasztani. File

28 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól Acélcsövek. táblázat acélcsövek szigetelésének adatai Megnevezés Leírás I részlet fémcső átvezetése szerelt és tömör falban, CS konfiguráció: átmenő szigetelés a cső teljes hosszán 7. táblázat nem éghető szigetelésű acélcsövek méretei Nem éghető szigeteléssel. táblázat nem éghető szigetelésű acélcsövek szigetelésének hossza Csőfal vastagsága (mm) Teljes hossz 0,5 m 0 Teljes hossz,0 m Kőzetgyapot Testsűrűség Szigetelés vastagsága A szigetelés konfigurációja Szigetelés hossza Teljes hossz,5 m olvadáspont 000 C, tűzvédelmi osztály A-s, d0 vagy A L -s, d0 (MSZ EN 50- szerint) 0 kg/m³ 0 mm-től 00 mm-ig ( mm falvastagságú csövek esetén a szigetelés vastagsága 0 mm) LS, CS, LI vagy CI lásd a. táblázatot 7. táblázat acélcsövek A 7. táblázatban látható a csővezeték, a tűzvédelmi szigetelés kivitelezése, a cső átmérője és a tűzállóság közötti összefüggés. Az eredményeket λ 5 W/mK hővezetésű és 00 C olvadáspontú fémcsövekre (pl. rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. PROMASTOP -CC x 50 mm x 0 mm x 50 mm fal födém fal födém fal födém Csőátmérő (mm) Ø Ø Ø Ø Ø 0 Ø 0 Csőfal vastagsága (mm) s, s, s, s, s, s, Osztályozás EI 0 U/C EI 0 U/C EI 0 U/C Teljes hossz,5 m csak 0 kg/m³ és 0 mm vastagság File Cső külső átmérője (mm) 0-05

29 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól Rézcsövek. táblázat rézcsövek szigetelésének adatai Megnevezés Leírás J részlet fémcső átvezetése szerelt és tömör falban, LS konfiguráció (átmenő lokális szigetelés) 0. táblázat nem éghető szigetelésű rézcsövek méretei Nem éghető szigeteléssel. táblázat nem éghető szigetelésű rézcsövek szigetelésének hossza Csőfal vastagsága (mm) 0 szakasz-szigetelés teljes hossza: 000 mm Kőzetgyapot Testsűrűség Szigetelés vastagsága A szigetelés konfigurációja Szigetelés hossza szakasz-szigetelés teljes hossza: 000 mm olvadáspont 000 C, tűzvédelmi osztály A-s, d0 vagy A L -s, d0 (MSZ EN 50- szerint) 0 kg/m³ 0 mm-től 00 mm-ig LS, CS, LI vagy CI lásd a. táblázatot PROMASTOP -CC x 50 mm x 0 mm x 50 mm fal födém fal födém fal födém Csőátmérő (mm) Ø, Ø, Ø, Ø, Ø, Ø, Csőfal vastagsága (mm) s, s, s, s, s, s, Osztályozás EI 0 U/C EI 0 U/C EI 0 U/C. táblázat rézcsövek A diagramon a szakasz-szigetelés szükséges teljes hosszúsága látható a csőfal vastagságának és külső átmérőjének függvényében. Az eredményeket λ 0 W/mK hővezetésű és 0 C olvadáspontú fémcsövekre (pl. acél, rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. File Cső külső átmérője (mm) 0-05

30 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. táblázat minimális távközök acél- és rézcsövek esetén Elem Távköz (mm) Nem éghető szigetelés nem éghető szigetelés 0 Nem éghető szigetelés építményszerkezet kávája 0 Nem éghető szigetelés PROMASTOP -FC 0 Nem éghető szigetelés PROMASTOP -W (éghető szigeteléssel vagy anélkül) 00 Nem éghető szigetelés kábeltálca 0 Nem éghető szigetelés PROMASTOP -IM CJ 0 Nem éghető szigetelés PROMASEAL -A 0 Nem éghető szigetelés - PROMASEAL -AG 00 Nem éghető szigetelés PROMATECT -AD 0. Kábelátvezetés: PROMASTOP -CC és PROMASTOP -IM CJ kombinációja K részlet kábelátvezetés tömör falban K és L részlet A PROMASTOP -IM CJ tűzvédelmi kábelhüvely kábelek, zalok, kitöltött és üres kábeltömlők és legfeljebb mm átmérőjű kábelvédő csövek átvezetéseinek lezárására kínál megoldást. Mivel elzárja a füstgázok útját, mindenféle javítási munka nélkül teszi lehetővé szerelvények utólagos beépítését. A gyűrűs nyílások lezárása, valamint kiegészítő bevonat felhordása nem szükséges. A fal- és födémátvezetés lágy lezárásában a fal mindkét oldaláról, illetve a födém felső és alsó oldaláról szükséges a PROMASTOP -IM CJ beépítése (becsavarása) a kőzetgyapot lapokba.. táblázat - a kábelhüvely tűzállósági teljesítménye a tűzvédelmi lezárás felépítésétől függően Elektromos vezetékek KG: az összes szigetelt kábeltípus mm Szerelés PROMASTOP -CC x 50 mm x 0 mm x 50 mm fal födém fal födém fal födém EI 0 EI 0 EI 0 EI 0 EI 0 EI 0 oldalról felül. táblázat minimális távközök Elem mindkét oldalon mindkét oldalon Távköz (mm) PROMASTOP -IM CJ PROMASTOP -IM CJ 0 File L részlet kábelátvezetés szerelt és tömör falban PROMASTOP -IM CJ építményszerkezet kávája 0 PROMASTOP -IM CJ PROMASTOP -FC 0 PROMASTOP -IM CJ PROMASTOP -W 0 PROMASTOP -IM CJ kábeltálca 0 PROMASTOP -IM CJ PROMASEAL -AG 0 PROMASTOP -IM CJ PROMASEAL -A 0 PROMASTOP -IM CJ nem éghető szigetelés 0 M részlet kábelátvezetés tömör födémben PROMASTOP -IM CJ PROMATECT -AD

31 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól 7. Műanyag csövek átvezetésének lezárása: PROMASTOP -CC és PROMASTOP -FC kombinációja 5 M részlet műanyag cső átvezetése tömör falban N részlet műanyag cső átvezetése szerelt és tömör falban M, N és O részlet A PROMASTOP -FC és a PROMASTOP -FC mandzsetta besüllyesztve és felcsavarozva is szerelhető. A tűzvédelmi mandzsettákat a falak mindkét oldalára fel kell felszerelni. Födémátvezetésnél a mandzsetta a födém alsó oldalára kerül. Minden megszokott típusú műanyag csővel, valamint különleges csőanyagokkal is bevizsgált lásd a. táblázatot. A PROMASTOP -FC mandzsetta -5 mm külső átmérőjű csövekhez használható. Felcsavarozva több mandzsetta is szerelhető oldaltávköz nélkül. Szükség esetén a műanyag csőre legfeljebb 5 mm vastag zajcsillapító paplan szerelhető. A műanyag cső és a kőzetgyapot közötti hézagot PROMASEAL -A, PROMASEAL -AG vagy PROMASTOP -CC anyaggal kell kitölteni táblázat minimális távközök Elem Távköz (mm) PROMASTOP -FC szigetelt nem éghető cső 0 PROMASTOP -FC kábeltálca 0 PROMASTOP -FC műanyag cső 0 PROMASTOP -FC aluminium kompozit cső 0 PROMASTOP -FC PROMASTOP - IM CJ 0 PROMASTOP -FC PROMASTOP -FC 0 PROMASTOP -FC PROMASTOP -W 0 PROMASTOP -FC éghető szigetelés 0 PROMASTOP -FC nem éghető szigetelés 0 PROMASTOP -FC teherhordó szerkezet/ építményszerkezet kávája. táblázat 00 mm csőátmérőtől, valamint ferde csövek és toldások lezárásánál a PROMASTOP -FC mandzsettát kell alkalmazni. Pontosabb tájékoztatásért forduljon a Promat munkatársaihoz. File 0 O részlet műanyag cső átvezetése tömör födémben 0-05

32 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. táblázat csőanyagok, méretek, beépítési példák és osztályozások áttekintése Elnevezés Mérettartományok Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal Mandzsetta típusa Osztályozás PVC-U Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U PVC-U Ø / s, - Ø 50 / s, x 0 D FC/ EI0-U/U PVC-U Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 50 D FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 0 D FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 50 D FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 50 W FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 0 W FC/ EI0-U/U PE Ø / s, - Ø 00 / s, x 50 W FC/ EI0-U/U PP-H / PP-R Ø / s, - Ø 00 / s, x 50 D FC/ EI0-U/U PP-H / PP-R Ø / s, - Ø 00 / s, x 0 D FC/ EI0-U/U PP-H / PP-R Ø / s, - Ø 00 / s, x 50 D FC/ EI0-U/U PP-H / PP-R Ø 0 / s, - Ø 50 / s, x 50 W FC/ EI0-U/U PP-H / PP-R Ø 0 / s, - Ø 50 / s, x 0 W FC/ EI0-U/U PP-H / PP-R Ø 0 / s, - Ø 50 / s, x 50 W FC/ EI0-U/U Friatec Friaphon Ø 5 / s, - Ø 0 / s 5, x 50 D FC EI0-U/U Friatec Friaphon Ø 5 / s, - Ø 0 / s 5, x 0 D FC EI0-U/U Friatec Friaphon Ø 5 / s, - Ø 0 / s 5, x 50 D FC EI0-U/U Friatec dblue Ø 50 / s, - Ø 5 / s, x 50 D FC EI0-U/U Friatec dblue Ø 50 / s, - Ø 5 / s, x 0 D FC EI0-U/U Friatec dblue Ø 50 / s, - Ø 5 / s, x 50 D FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 0 / s 7,0 x 50 D FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 0 / s 7,0 x 0 D FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 0 / s 7,0 x 50 D FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 5 / s,0 x 50 W FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 5 / s,0 x 0 W FC EI0-U/U Geberit Silent db0 Ø 5 / s, - Ø 5 / s,0 x 50 W FC EI0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 D FC EI0-U/U File Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 0 D FC EI0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 D FC EI0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 W FC EI0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 0 W FC EI0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 W FC EI0-U/U 0-05

33 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól Elnevezés Mérettartományok Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal Mandzsetta típusa Osztályozás Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 0 D FC/ EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 0 / s, x 50 W FC EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 50 W FC/ EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 0 W FC/ EI0-U/U Poloplast PoloKal NG Ø / s, - Ø 50 / s, x 50 W FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 0 D FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 50 D FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 0 / s, x 50 W FC EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 50 W FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 0 W FC/ EI0-U/U Poloplast PoloKal XS Ø / s, - Ø 50 / s, x 50 W FC/ EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 D FC EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 0 D FC EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 D FC EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 W FC EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 0 W FC EI0-U/U Poloplast PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 W FC EI0-U/U Rehau Raupiano Plus Ø 0 / s, - Ø 00 / s, x 50 D FC EI0-U/U Rehau Raupiano Plus Ø 0 / s, - Ø 00 / s, x 0 D FC EI0-U/U Rehau Raupiano Plus Ø 0 / s, - Ø 00 / s, x 50 D FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 50 D FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 0 D FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 50 D FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 50 W FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 0 W FC EI0-U/U Rehau Raupiano Plus (+toldás) Ø 0 / s, - Ø 5 / s, x 50 W FC EI0-U/U File Az alkalmazási területekről szóló részletes adatok az osztályozási jelentésben találhatóak. 0-05

34 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. Műanyag csövek átvezetéseinek lezárása: PROMASTOP -CC és PROMASTOP -W kombinációja 5 P részlet műanyag cső átvezetése tömör födémben 5 Q részlet műanyag cső átvezetése tömör falban P, Q és R részlet A PROMASTOP -W kizárólag a fal/födém síkján belül szerelhető. Az átvezetett szerelvény körül a tűzvédelmi lezárásnak helyet kell hagyni. Ha szükséges, a helyet a beépítés előtt kell kialakítani. A PROMASTOP -W tűzvédelmi szalag a lágy lezárás felületének síkjából legfeljebb 5 mm-rel lóghat ki és nem szabad a tűzvédelmi bevonattal bekenni. A lágy lezárást PROMASTOP -CC, PROMASTOP -I, PROMASEAL -A vagy PROMASEAL -AG 5 tűzvédelmi bevonattal lehet bevonni. Nincs lladék, mivel a levágott véget máshol fel lehet használni. A PROMASTOP -W szalagot úgy kell beépíteni, hogy széle födémátvezetésnél a lezárás alsó síkjával, falátvezetésnél pedig a lezárás mindkét oldalsíkjával egy síkba kerüljön. A szükséges rétegszámot feltétlenül be kell tartani (lásd az anyagszükségletet tartalmazó táblázatokat). 7. táblázat minimális távközök Minimális távközök PROMASTOP -W tűzgátló lezárásnál Elem Távköz (mm) PROMASTOP -W PROMASTOP -FC 0 PROMASTOP -W nem éghető cső szigeteléssel 00 PROMASTOP -W kábeltálca 00 PROMASTOP -W PROMASTOP -W 0 PROMASTOP -W alumínium kompozit cső 00 PROMASTOP -W teherhordó szerkezet/ építményszerkezet kávája 00 PROMASTOP -W PROMASTOP -IM CJ 00. táblázat A. táblázatban feltüntetett csőtípusok átvezetéseire a megadott számú réteggel x 50 mm vastag kőzetgyapot lezárásban EI 0-U/U illetve EI 0-U/C tűzállósági teljesítményt igazoltak falakban és födémekben. File R részlet műanyag cső átvezetése szerelt és tömör falban 0-05

35 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. táblázat csőanyagok, méretek, beépítési példák és osztályozások áttekintése Elnevezés Mérettartományok Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal Rétegszám Ø (mm) rétegek Osztályozás PVC Ø / s, - Ø 0 / s, x 50 W PE Ø / s,0 - Ø 0 / s, x 50 W PP-H / PP-R Ø / s, - Ø 0 / s, x 50 W Poloplast PoloKal NG Poloplast PoloKal S Poloplast PoloKal XS Geberit Silent db 0 Ø / s, Ø 0 / s, Ø 50 / s,0 Ø 75 / s, Ø 0 / s,0 Ø 0 / s, Ø 5 / s, Ø 0 / s, Ø 75 / s, Ø 0 / s,5 Ø 0 / s, Ø 5 / s 5, Ø 0 / s 7,5 Ø / s, Ø 0 / s, Ø 50 / s,0 Ø 75 / s, Ø 0 / s,0 Ø 0 / s, Ø 5 / s, Ø 0 / s, Ø 5 / s, Ø / s, Ø 75/ s, Ø 0 / s 5,5 Ø 0 / s,0 Ø 5 / s,0 Ø 0 / s 7,0 x 50 W x 50 W x 50 W x 50 W EI 0-U/C EI 0-U/C EI 0-U/C EI 0-U/U EI 0-U/U EI 0-U/U File EI 0-U/U

36 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól Elnevezés Mérettartományok Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal Rétegszám Ø (mm) rétegek Osztályozás PVC Ø / s, - Ø 0 / s, x 50 D PE Ø / s,0 - Ø 0 / s, x 50 D PP-H / PP-R Ø / s, - Ø 0 / s, x 50 D Poloplast PoloKal NG Poloplast PoloKal XS Geberit Silent db0 PP-H / PP-R Ø / s, Ø 0 / s, Ø 50 / s,0 Ø 75 / s, Ø 0 / s,0 Ø 0 / s, Ø 5 / s, Ø / s, Ø 0 / s, Ø 50 / s,0 Ø 75 / s, Ø 0 / s,0 Ø 0 / s, Ø 5 / s, Ø 5 / s, Ø / s, Ø 75/ s, Ø 0 / s 5,5 Ø 0 / s,0 Ø / s, - Ø 0 / s,7 + éghető szigetelés (B-s, d0; vastagság mm; CS konfiguráció) x 50 D x 50 D x 50 D Az alkalmazási területekről szóló részletes adatok az osztályozási jelentésben találhatóak EI 0-U/C EI 0-U/C EI 0-U/C EI 0-U/U EI 0-U/U EI 0-U/U x 50 D 0 EI 0-U/C File 0-05

37 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól. Alumínium kompozit csövek PROMASTOP -CC lágy lezárásban PROMASTOP -W szalaggal S részlet 5 T részlet alumínium kompozit cső átvezetése tömör födémben S, T és U részlet Falátvezetés esetén a lágy lezárás mindkét oldalán be kell építeni a tűzvédelmi szalagot, födémátvezetésnél csak alul. A PROMASTOP -W tűzvédelmi szalag legfeljebb 5 mm-rel lóghat ki a lágy lezárás felületéből és nem szabad a tűzvédelmi bevonattal bekenni. A rögzítés a lágy lezárásban PROMASTOP -CC, PROMASEAL -A vagy PROMASEAL -AG anyaggal történhet 5. Éghető szigetelésű (a lehetséges szigetelés:. vastagság mm mm, MSZ EN 50 szerint B-s, d0 tűzvédelmi osztályú vagy jobb, pl. kaucsuk;. vastagság mm mm, MSZ EN 50 szerint E tűzvédelmi osztályú, pl. PE), PE-Xb/AI/ PE-HD (Pipelife Radopress típus) kémiai jelölésű alumínium kompozit csövek átvezetéseit PROMASTOP -W tűzvédelmi szalaggal lehet lezárni. A legalább 500 mm hosszú éghető szigetelést a lágy lezárás közepétől szimmetrikusan kell elhelyezni. A szigetelést B-s,d0 tűzvédelmi osztályú szigetelés esetében LS vagy CS konfiguráció szerint, E tűzvédelmi osztályú szigetelés esetében CS konfiguráció szerint kell kivitelezni. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges.. táblázat osztályozás - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel a szigetelés hossza 500 mm Alumínium kompozit cső éghető szigeteléssel és réteg PROMASTOP -W szalaggal Pipelife Radopress Ø - 50 mm Ø mm fal EI 0-U/C PROMASTOP -CC x 50 mm födém EI 0-U/C E 0-U/C és EI 0-U/C 0. táblázat osztályozás - mm vastag, E tűzvédelmi osztályú szigeteléssel Alumínium kompozit cső éghető szigeteléssel és réteg PROMASTOP -W szalaggal Pipelife Radopress Ø - mm fal EI 0-U/C PROMASTOP -CC x 50 mm födém File EI 0-U/C U részlet alumínium kompozit cső átvezetése szerelt és tömör falban

38 Kombinált kábel- és csőátvezetések PROMASTOP -CC 70 EI 0-tól 0. Nem éghető csövek éghető szakasz-szigetelése PROMASTOP -CC lágy lezárásban PROMASTOP -W szalaggal V részlet W részlet nem éghető csövek födémátvezetése éghető szakasz-szigeteléssel V, W és X részlet Falátvezetés esetén a lágy lezárás mindkét oldalán be kell építeni a tűzvédelmi szalagot, födémátvezetésnél csak alul. A PROMASTOP -W tűzvédelmi szalag legfeljebb 5 mm-rel lóghat ki a lágy lezárás felületéből és nem szabad a tűzvédelmi bevonattal bekenni. A rögzítés a lágy lezárásban PROMASTOP -CC, PROMASEAL -A vagy PROMASEAL -AG anyaggal történhet 5. Éghető szigetelésű (a szigetelés vastagsága mm mm, MSZ EN 50 szerint B-s, d0 tűzvédelmi osztályú vagy jobb, pl. kaucsuk) acél- és rézcsövek (valamint helyettesítőik) átvezetéseit PROMASTOP -W tűzvédelmi szalaggal lehet lezárni. A szigetelés kivitelezése LS vagy CS konfiguráció szerint történik. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges. Acélcsövek. táblázat acélcsövek átvezetéseinek osztályozása - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel Éghető szigetelésű acélcsövek réteg PROMASTOP -W szalaggal PROMASTOP -CC x 50 mm fal födém Ø 50 / s,0/, - Ø 0 / s0,0/, EI 0-U/C EI 0-U/C s csőfal vastagsága mm-ben Az eredményeket λ 5 W/mK hővezetésű és 00 C olvadáspontú fémcsövekre (pl. rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. Rézcsövek. táblázat rézcsövek átvezetéseinek osztályozása - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel Éghető szigetelésű rézcsövek réteg PROMASTOP -W szalaggal PROMASTOP -CC x 50 mm File fal födém Ø 0 / s,0/, - Ø, / s,0/, EI 0-U/C EI 0-U/C s csőfal vastagsága mm-ben X részlet nem éghető csövek falátvezetése éghető szakasz-szigeteléssel Az eredményeket λ 0 W/mK hővezetésű és 0 C olvadáspontú fémcsövekre (pl. acél, rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. 0-05

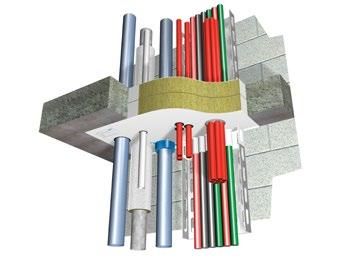

39 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től Jelmagyarázat A részlet kombinált átvezetés szerelt és tömör falban 0 5 B részlet kombinált átvezetés tömör födémben PROMASTOP -I kőzetgyapot, a. táblázat szerint PROMASTOP -FC PROMASTOP -W 5 PROMASEAL -AG PROMASEAL -A 7 PROMASTOP -IM CJ -. kábelcsoport teherhordó szerkezet, a. táblázat szerint 0 műanyag cső nem éghető anyagú cső alumínium kompozit cső menetes szárak, M vagy M kőzetgyapot kitöltés, testsűrűség 0 kg/m³ 5 éghető szigetelés tartós jelölés Igazolás: ETA-/0 és KB-007-A Előnyök röviden: gyors és egyszerű szerelés fal- és födémszerkezetekben szükséges nedves rétegvastagság a kőzetgyapot lapon mindössze, mm (=,0 mm száraz rétegvastagság) felhordás ecsettel, hengerrel, simítóval vagy airless berendezéssel a PROMASTOP -I lágy lezárást dekoratív célból vagy a környezeti hatásoktól védve különböző bevonatokkal és festékekkel lehet bevonni A és B részlet PROMASTOP -I kombinált lezárás Fejezetek Leírás PROMASTOP -I tűzvédelmi bevonat. A szerelés menete. Káva kialakítása. Alkalmazási terület. Kábelátvezetés 5. Nem éghető szigetelésű nem éghető anyagú csövek. PROMASTOP -IM CJ tűzvédelmi kábelhüvely 7. PROMASEAL -AG tűzvédelmi massza. PROMASEAL -A tűzvédelmi massza. PROMASTOP -FC tűzvédelmi mandzsetta 0. PROMASTOP -W tűzvédelmi szalag. Alumínium kompozit csövek. Éghető szakasz-szigetelésű nem éghető csövek File. A szerelés menete Szerelt fal esetében káva kialakítása szükséges, lásd a későbbi leírást (D részlet). Nem éghető (MSZ EN 50- szerint A) kőzetgyapot lapot (olvadáspont 000 C, testsűrűség 0 kg/m ) kell beépíteni, hacsak nincs másképp előírva (lásd a. táblázatot). Két réteg esetén a kőzetgyapot lapok közötti távolság 0 mm. 0-05

40 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. táblázat alkalmazási terület, a lezárás maximális mérete és a tűzállósági teljesítmény (üres lezárás) Teherhordó szerkezet C részlet a kőzetgyapot lapok elhelyezése D részlet káva kialakítása szerelt falaknál Kőzetgyapot x 50 mm Tűzállósági teljesítmény Szerelt fal, m² EI 0 Tömör fal, m² EI 0 Tömör födém, m² EI 0 káva káva A kőzetgyapot lapokat a lezárás külső felületén, valamint a csatlakozási és a vágási éleken PROMASTOP -I bevonattal kell ellátni. A kőzetgyapot lapok belső felületét nem kell bevonni. A fennmaradó réseket és hézagokat kőzetgyapottal kell kitölteni és PROMASTOP -I bevonattal felületfolytonosan bevonni. A rések PROMASEAL -A pasztával is kitölthetőek. A határoló fal vagy födém felületének bevonása nem szükséges. Védjük a födémátvezetést a rálépéstől. Tartós jelölés elhelyezése. C részlet A C részlet a kőzetgyapot szigetelés falakba és födémekbe történő háromféle beszerelési módját ábrázolja: a födém felső síkjával egy szintben a födém alsó síkjával egy szintben mindkét kőzetgyapot lap egy síkban a födém síkjaival. Káva kialakítása D részlet A lezárás kialakítása a. táblázatban felsorolt szerkezetekben lehetséges. Szerelt fal esetében a következő lehetőségek jöhetnek szóba: Ha létezik fémprofil, akkor az felhasználható a káva kialakítására. A fennmaradó nyitott oldalakhoz fémprofilt kell szerelni, így egy körbefutó keretet kapunk. Egy körbefutó fémprofil esetén nem szükséges a káva burkolása. Meglévő fémprofilok esetében is választható a káva burkolása a falszerkezet lapjaival.. Alkalmazási terület. táblázat A. táblázat a legnagyobb bevizsgált és engedélyezett lezárási méreteket, valamint a különböző beépítési helyzeteket mutatja be. A maximális méreteket nem szabad túllépni. Szerelt fal (gipszkarton falak fa vagy fém vázszerkezettel): A falvastagság 00 mm legyen. A fa vagy fém vázszerkezetet legalább két,5 mm vastagságú tűzvédelmi lappal kell határolni (eltérő vastagságú palánkolás megengedett, de a minimális vastagságot be kell tartani). Fa vázszerkezet esetében a lezárás és a fatámaszok között legalább 00 mm térközt kell tartani, a fatámasz és a lezárás közötti hézagot pedig legalább 00 mm A vagy A tűzvédelmi osztályú (MSZ EN 50- szerint) szigeteléssel kell kitölteni. Külön kávaburkolás nem szükséges. Az építményszerkezet (a teherhordó szerkezet) az MSZ EN 50- szerint feleljen meg a kívánt tűzállósági teljesítménynek. File

41 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. táblázat bevizsgált és engedélyezett kőzetgyapot típusok: Gyártó Rockwool Knauf Insulations Paroc OY AB Isover Megnevezés RP-XV, Hardrock II, Rockwoll 0, Taurox D-C, Taurox Duo NP, Rockwool Paneel 755 Knauf Insulations DP-5, Knauf Insulations FDB D50 Pyrotech slab 0 0, Paroc Pro Roof Slab Orsil T-N. táblázat A. táblázat a rendszerben bevizsgált és engedélyezett kőzetgyapot típusokat (testsűrűség 0 kg/m³, olvadáspont 000 C, MSZ EN 50- szerint A) mutatja be.. Kábelátvezetés PROMASTOP -I-vel E részlet F részlet kábelátvezetés szerelt és tömör falban Tömör fal (pórusbeton, beton, vasbeton, tégla...): A tömör fal 00 mm vastag és 50 kg/m³ testsűrűségű legyen. A szabványos tömör teherhordó szerkezettel végzett vizsgálatok eredményei beton vagy falazott szerkezetekre vonatkoznak; a szerkezet vastagsága és testsűrűsége nem lehet kisebb a vizsgálati elrendezésnél. A szerelt falak osztályozási eredményei a vizsgált szerkezetnél nagyobb vastagságú és testsűrűségű tömör falszerkezetre is alkalmazhatóak. Tömör födém (pórusbeton, beton, vasbeton): A tömör födém vastagsága 50 mm, testsűrűsége 50 kg/m³. E és F részlet A PROMASTOP -I tűzgátló lezáráson keresztül kábelek, kábelkötegek, kábeltömlők, kábeltömlő kötegek, üres csövek, kábeltálcák és kábellétrák vezethetők át. A kábelköteg 00 mm átmérőjéig nem szükséges különleges intézkedések megtétele. Elegendő bevonni PROMASTOP -I-vel (a. táblázat szerint).. táblázat Amint a. táblázatban is látható, az.-5. kábelcsoportba tartozó kábeleket, valamint a kábeltálcákat és kábellétrákat mm nedves rétegvastagságú bevonattal kell ellátni 00 mm hosszúságban. A bevonat hosszát a tűzvédelmi lezárás felületének síkjától kell mérni. A. kábelcsoportba tartozó kábeleket azonos hosszon mm vastagságban kell bevonni.. táblázat rétegvastagság és a bevonat hossza Nedves Bevonat hossza Elem rétegvastagság (mm) (mm). 5. kábelcsoport. kábelcsoport Kábeltálca kábellétra, 00 Felfüggesztés A kábeleket, kábelkötegeket, kábellétrákat és kábeltálcákat a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban kell felfüggeszteni/alátámasztani. File 5. táblázat Az 5. táblázatban látható, hogy a lezárás melyik kábelcsoportnál, melyik teherhordó szerkezetben milyen tűzvédelmi teljesítményt biztosít. Szerelvények utólagos elhelyezése a PROMASTOP -I lágy lezárásban lehetséges, ha betartják az összes szerelési útmutatót. 0-05

42 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től 5. táblázat adott kábelcsoportok tűzállósági teljesítménye a tűzgátló lezárás felépítésétől függően Elektromos vezetékek Osztályozás a beépítés irányától függően (kőzetgyapot x 50 mm) Fal Födém KG: az összes szigetelt kábeltípus, Ø mm EI 0 EI 0 KG: az összes szigetelt kábeltípus, < Ø 50 mm KG: az összes szigetelt kábeltípus, 50 < Ø 0 mm KG: kábelkötegek az. kábelcsoport vezetékeiből (telekommunikációs kábelek), Ø 00 mm KG5: nem szigetelt kábeltípusok, Ø mm KG: acél, réz vagy műanyag kábelvédő cső (üres cső), a cső végkonfigurációja U/C, Ø mm KG... kábelcsoport az MSZ EN -:00 szerint EI 0 E 0 EI 0 E 0 EI 0 EI 0 EI 0 EI 0 EI 0 E 0 EI 0-U/C 5. Nem éghető szigetelésű nem éghető anyagú csövek átvezetéseinek lezárása PROMASTOP -I-vel G részlet fémcső átvezetése tömör födémben EI 0 EI 0-U/C G részlet A nem éghető anyagú csővezetékek átvezetéseit megfelelő kőzetgyapot (olvadáspont 000 C, MSZ EN 50- szerint A/A L vagy jobb minőségű) szakasz-szigeteléssel lehet lezárni. Az adott cső átmérőjétől, falvastagságától és típusától (acél-, rézcső vagy azok helyettesítője) függő szigetelési hossz és vastagság a diagramokból olvasható le. H részlet A szigetelés (LS konfiguráció) a teherhordó szerkezet, illetve a lágy lezárás közepére kerül, rögzítése legalább 0, mm vastag dróttal történik. A szigetelés vastagsága a. és. táblázat diagramjain látható. Az LS szigetelési konfiguráció a következőket fedi: CI, CS, LI és LS. A szakasz-szigetelés körüli hézagok tömítésére kőzetgyapot (olvadáspont 000 C, MSZ EN 50- szerint A) kitöltés, PROMASTOP -I bevonat vagy PROMASEAL -A akrilát használható. Felfüggesztés A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban kell felfüggeszteni/alátámasztani. File H részlet fémcső átvezetése tömör falban 0-05

43 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től Acélcsövek. táblázat acélcsövek szigetelésének adatai Megnevezés Leírás I részlet fémcső átvezetése szerelt és tömör falban, LS konfiguráció: átmenő lokális szigetelés J részlet - fémcső átvezetése szerelt és tömör falban, CS konfiguráció: átmenő szigetelés a cső teljes hosszán Kőzetgyapot Testsűrűség Szigetelés vastagsága A szigetelés konfigurációja Szigetelés hossza olvadáspont 000 C, tűzvédelmi osztály A-s, d0 vagy A L -s, d0 (MSZ EN 50- szerint) 0 kg/m³ 0 mm től 00 mm-ig LS, CS, LI, CI lásd a. táblázatot 7. táblázat nem éghető szigetelésű acélcsövek méretei Nem éghető szigeteléssel. táblázat nem éghető szigetelésű acélcsövek szigetelésének hossza Csőfal vastagsága (mm) Szakasz-szigetelés teljes hossza: 500 mm PROMASTOP -I lágy lezárás x 50 mm vastagságú kőzetgyapot lapokkal fal födém Csőátmérő (mm) 7 7 Csőfal vastagsága (mm),0,,0, Osztályozás EI 0 U/C EI 0 U/C. táblázat Az ábrázolt diagramon látható a szakasz-szigetelés megfelelő hosszúsága a csőfal vastagságától és a cső külső átmérőjétől függően. Az eredményeket λ 5 W/mK hővezetésű és 00 C olvadáspontú fémcsövekre (pl. rozsdamentes cél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. Szakasz-szigetelés teljes hossza: 000 mm File Cső külső átmérője (mm) 0-05

44 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től Rézcsövek K részlet fémcső átvezetése tömör falban, CI konfiguráció: megszakított szigetelés a cső teljes hosszán L részlet fémcső átvezetése tömör födémben, CS konfiguráció: átmenő szigetelés a cső teljes hosszán. táblázat rézcsövek szigetelésének adatai Megnevezés Kőzetgyapot Testsűrűség Szigetelés vastagsága A szigetelés konfigurációja Szigetelés hossza Értékek olvadáspont 000 C, tűzvédelmi osztály A-s vagy d0, A L -s, d0 (MSZ EN 50- szerint) 0 kg/m³ 0 mm től 00 mm-ig LS, CS, LI, CI lásd a. táblázatot 0. táblázat nem éghető szigetelésű rézcsövek méretei Nem éghető szigeteléssel. táblázat nem éghető szigetelésű rézcsövek szigetelésének hossza Csőfal vastagsága (mm) szakasz-szigetelés teljes hossza: 000 mm PROMASTOP -I lágy lezárás x 50 mm vastag kőzetgyapot lapokkal fal födém Csőátmérő (mm),, Csőfal vastagsága (mm),0,,0, Osztályozás EI 0 U/C EI 0 U/C. táblázat A diagramon a szakasz-szigetelés szükséges teljes hosszúsága látható a csőfal vastagságának és külső átmérőjének függvényében. Az eredményeket λ 0 W/mK hővezetésű és 0 C olvadáspontú fémcsövekre (pl. acél, rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. szakasz-szigetelés teljes hossza: 000 mm File Cső külső átmérője (mm) 0-05

45 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. Kábelátvezetés: PROMASTOP -I és PROMASTOP - IM CJ kombinációja M részlet kábelátvezetés tömör falban N részlet kábelátvezetés szerelt és tömör falban 7 7 M, N és O részlet A PROMASTOP -IM CJ tűzvédelmi kábelhüvely kábelek, zalok, kitöltött és üres kábeltömlők és legfeljebb mm átmérőjű kábelvédő csövek átvezetéseinek lezárására szolgál. Mivel elzárja a füstgázok útját, mindenféle javítási munka nélkül teszi lehetővé szerelvények utólagos beépítését. A gyűrűs nyílások lezárása, valamint kiegészítő bevonat felhordása nem szükséges. A fal- és födémátvezetés lágy lezárásában a fal mindkét oldaláról, illetve a födém felső és alsó oldaláról szükséges a PROMASTOP -IM CJ beépítése (becsavarása) a kőzetgyapot lapokba.. táblázat A. táblázatban látható, hogy a lezárás melyik kábelcsoportnál, melyik teherhordó szerkezetben milyen tűzvédelmi teljesítményt biztosít.. táblázat kábeltípusok átvezetéseinek tűzállósági teljesítménye Elektromos installáció PROMASTOP -I lágy lezárás x 50 mm kőzetgyapot lapokkal fal födém Bármilyen vezeték, Ø mm EI 0 EI 0 Kábelvédő tömlők és csövek; kitöltve és/vagy üresen, EI 0 EI 0 U/U, Ø 0 mm Üres lezárás EI 0 EI 0. táblázat minimális távközök Elem Távköz (mm) kábelhüvely PROMASTOP -IM-CJ kábelhüvely 0 kábelhüvely PROMASTOP -FC tűzvédelmi mandzsetta 0 kábelhüvely PROMASTOP -W tűzvédelmi szalag 0 kábelhüvely éghető szigetelés 0 kábelhüvely nem éghető szigetelés 0 kábelhüvely kábeltálca 0 kábelhüvely kábelköteg 0 kábelhüvely PROMASEAL -AG duzzadó tűzvédelmi massza File kábelhüvely építményszerkezet kávája 0 kábelhüvely önálló szellőzővezetékek és PROMATECT -AD tűzvédő építőlapból készült burkolatok kábelhüvely áramelosztó sínek és burkolatuk O részlet kábelátvezetés tömör födémben kábelhüvely minden fel nem sorolt elem

46 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től 7. Kombinált lezárás: PROMASTOP -I és PROMASEAL -AG kombinációja P részlet kábelátvezetés szerelt és tömör falban. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások Megnevezés Mérettartomány Ø csőátmérő (mm) s csőfal vastagsága (mm) P részlet A PROMASEAL -AG duzzadó tűzvédelmi massza Ø 0 mm átmérőjű kábelkötegek, Ø 50 mm átmérőjű kábelvédő tömlők, kábeltömlő kötegek és műanyag csövek tűzgátló lezárásához használható. A lágy lezárásban a szerelvények körül kialakult gyűrűs hézagot lehet így tömíteni. A gyűrűs hézagot kőzetgyapottal (A tűzvédelmi osztály MSZ EN 50- szerint, olvadáspont 000 C) kell kitölteni. Falátvezetés esetén a gyűrűs hézagot a lágy lezárásban mindkét oldalról, födémátvezetés esetén csak alulról 5 mm mélységben és 0 mm szélességben PROMASEAL -AG masszával kell kitölteni. Lágy lezárás (mm) Irány D födém W fal Gyűrűs hézag szélesség x mélység (mm) Osztályozás PVC cső Ø 50 / s, x 50 W 0 x 5 EI 0-U/C PVC cső Ø 50 / s, x 50 D 0 x 5 EI 0-U/C PP cső Ø 50 / s, x 50 W 0 x 5 EI 0-U/C PP cső Ø 50 / s, x 50 D 0 x 5 EI 0-U/C PE cső Ø 50 / s, x 50 W 0 x 5 EI 0-U/C PE cső Ø 50 / s, x 50 D 0 x 5 EI 0-U/C Ø mm kábelköteg, egyedi kábel Ø mm kábelköteg, egyedi kábel kábelvédő tömlő (U/C) / kitöltve vagy üresen kábelvédő tömlők kötegei (U/C) / kitöltve vagy üresen 5. táblázat minimális távközök Elem 5 5 Ø 0 x 50 W 0 x 5 EI 0 Ø 0 x 50 D 0 x 5 EI 0 egyedülálló Ø max. 50 x 50 W 0 x 5 EI 0-U/C Ø max. 5 x 50 x 50 W 0 x 5 EI 0-U/C Távköz (mm) műanyag cső műanyag cső, kábelköteg, csővezeték 0 kábelköteg műanyag cső, kábelköteg, csővezeték 0 csővezeték műanyag cső, kábelköteg, csővezeték 0 PROMASEAL -AG minden fel nem sorolt elem 00 0 File 0-05

47 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. Kábelátvezetés: PROMASTOP -I és PROMASEAL -A kombinációja Q részlet R részlet egyedi kábel átvezetése szerelt falban S részlet kábelköteg átvezetése szerelt falban Q részlet A PROMASEAL -A tűzvédelmi massza egyedi kábelek és kábelkötegek tűzvédelmi lezárásához használható. A lágy lezárásban a szerelvények körül kialakult gyűrűs hézagot lehet így tömíteni. A gyűrűs hézagot kőzetgyapottal (A tűzvédelmi osztály MSZ EN 50- szerint, olvadáspont 000 C) kell kitölteni. Falés födémátvezetés esetén a gyűrűs hézagot a lágy lezárásban mindkét oldalról PROMASEAL -A masszával kell kitölteni. A kábelkötegek bármilyen távköz nélkül átvezethetőek. Szerelt fal R és S részlet PROMASTOP -I lágy lezárásban szerelt falban PROMASEAL -A PROMASTOP -I lezárásban szerelt falban Falvastagság: Gyűrűs hézag szélessége: Gyűrűs hézag mélysége: Kitöltés: Kitöltés testsűrűsége: 00 mm 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot, ), olvadáspont 000 C 0 kg/m³. táblázat kábeltípusok átvezetéseinek tűzállósági teljesítménye Osztályozás PROMASTOP -I lágy lezárásban (kőzetgyapot x 50 mm) Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel vagy azonos értékű) File Fal EI 0 E 0 EI 0 EI 0 E 0 EI

48 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től Tömör fal T részlet PROMASTOP -I lágy lezárás tömör falban PROMASEAL -A PROMASTOP -I lezárásban tömör falban Tömör fal vastagsága: 00 mm T részlet kábelátvezetés tömör falban U részlet kábelátvezetés tömör födémben V részlet egyedi kábel átvezetése tömör födémben Gyűrűs hézag szélessége: Gyűrűs hézag vastagsága: Kitöltés: Kitöltés testsűrűsége: 0 mm 5 mm olvadáspont 000 C, MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot,...) 0 kg/m³ 7. táblázat kábeltípusok átvezetéseinek tűzállósági teljesítménye Osztályozás PROMASTOP -I lágy lezárásben Fal Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel vagy azonos értékű) Tömör födém U, V és W részlet EI 0 E 0 EI 0 EI 0 E 0 EI 0 PROMASEAL -A PROMASTOP -I lezárásban tömör födémben Tömör födém vastagsága: Gyűrűs hézag szélessége: Gyűrűs hézag mélysége: Kitöltés: Kitöltés testsűrűsége: 50 mm 0 mm 5 mm olvadáspont 000 C, MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot, ) 0 kg/m³. táblázat kábeltípusok átvezetéseinek tűzállósági teljesítménye Osztályozás PROMASTOP -I lágy lezárásban Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) Födém File EI 0 EI 0 EI 0 Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel vagy azonos értékű) EI 0 W részlet kábelköteg átvezetése tömör födémben 0-05

49 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. Műanyag csövek átvezetése: PROMASTOP -I és PROMASTOP -FC kombinációja X részlet műanyag cső átvezetése szerelt és tömör falban Y részlet műanyag cső átvezetése tömör födémben. táblázat minimális távközök Elem 0 0 X és Y részlet A PROMASTOPR-FC és a PROMASTOPR-FC mandzsetta besüllyesztve és felcsavarozva is szerelhető. A tűzvédelmi mandzsettákat a falak mindkét oldalára fel kell felszerelni. Födémátvezetésnél a mandzsetta a födém alsó oldalara kerül. Bármilyen PE-hab alapú, E tűzvédelmi osztályú vagy ennél jobb minőségű (MSZ EN 50- szerint), legfeljebb 5 mm vastagságú hangszigetelés használható. Az U/U csővég konfiguráció vizsgálat eredményei lefedik a C/U, U/C és C/C csővég konfigurációkat is. Az U/C csővég konfiguráció vizsgálat eredménye lefedi a C/C csővég konfigurációt is. A vizsgált csőtoldás átmérője csökkenthető, de növelni nem szabad. A toldásokhoz mindig a 0 mm magas PROMASTOP -FC tűzvédelmi mandzsettát kell használni. A rögzítés lágy lezárásban mindig M vagy M menetes szárakkal történik. A műanyag cső és a kőzetgyapot közötti gyűrűs hézagot PROMASEAL -A, PROMASEAL -AG vagy PROMASTOP -I anyaggal kell kitölteni. 0. táblázat > 0 mm csőátmérőtől, valamint ferde csövek és toldások lezárásánál a PROMASTOP -FC mandzsettát kell alkalmazni. Pontosabb tájékoztatásért forduljon a Promat munkatársaihoz. Az MSZ EN 0-, az MSZ EN 5-, az MSZ EN -, a DIN 07 és a DIN 075 szabványok szerinti PE-HD csöveken elvégzett vizsgálati és osztályozási eredmények a PROMASTOP -I lágy lezárásra szerelt PROMASTOP -FC tűzvédelmi mandzsetta esetében érvényesek az MSZ EN 55- szerinti akrilnitrilbutadién-sztirol (ABS) csövekre és az MSZ EN 55- szerinti sztirolkopolimer-keverék (SAN+PVC) csövekre is. A PP-H és PP-R csövek vizsgálati és osztályozási eredményei érvényesek pl. az ÖNORM B 57-, a DIN 077 és a DIN 07 szerinti (vagy ezzel azonos beépítésű) csövekre is. tűzvédelmi mandzsetta PROMASTOP -FC tűzvédelmi mandzsetta 0 tűzvédelmi mandzsetta PROMASTOP -W tűzvédelmi szalag 0 tűzvédelmi mandzsetta - PROMASTOP -IM CJ kábelhüvely 0 tűzvédelmi mandzsetta éghető szigetelés 0 tűzvédelmi mandzsetta nem éghető szigetelés 0 tűzvédelmi mandzsetta kábeltálca 0 tűzvédelmi mandzsetta kábelköteg 0 tűzvédelmi mandzsetta nyíláskáva 0 tűzvédelmi mandzsetta önálló szellőzővezetékek és PROMATECT -AD tűzvédő építőlapból készült burkolatuk 0 tűzvédelmi mandzsetta - áramelosztó sínek és burkolatuk 0 Távköz (mm) File tűzvédelmi mandzsetta minden fel nem sorolt elem

50 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től 0. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások Megnevezés Mérettartomány Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal Mandzsetta típusa (mm) Osztályozás Friatec Friaphon Ø 5 / s, - Ø 0 / s 5, x 50 D FC EI 0-U/U Friatec dblue Ø 50 / s, - Ø 5 / s, x 50 D FC EI 0-U/U Geberit Silent db0 Ø 5 / s, - Ø 0 / s 7,0 x 50 D FC EI 0-U/U Geberit Silent PP Ø / s,0 - Ø 5 / s, x 50 D FC EI 0-U/U Geberit Silent db0 Ø 5 / s, - Ø 5 / s,0 x 50 W FC EI 0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 D FC EI 0-U/U Pipelife Master Ø 75 / s, - Ø 5 / s,5 x 50 W FC EI 0-U/U PoloKal NG Ø / s, - Ø 50 / s, x 50 D FC/ EI 0-U/U PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 D FC EI 0-U/U PoloKal XS Ø / s, - Ø 50 / s, x 50 D FC/ EI 0-U/U PoloKal NG Ø / s, - Ø 0 / s, x 50 W FC EI 0-U/U PoloKal NG Ø / s, - Ø 50 / s, x 50 W FC/ EI 0-U/U PoloKal XS Ø / s, - Ø 50 / s, x 50 W FC/ EI 0-U/U PoloKal XS Ø / s, - Ø 0 / s, x 50 W FC EI 0-U/U PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 W FC EI 0-U/U Az alkalmazási területekről szóló részletes adatok az ETA-ban találhatóak. PVC-U Ø / s, - Ø 50 / s, x 50 D FC/ EI 0-U/U PVC-U Ø 5 / s, - Ø 0 / s, x 50 D FC/ (besüllyesztve) EI 0-U/C PE-HD Ø / s, - Ø 00 / s, x 50 D FC/ EI 0-U/U PE HD Ø 0 / s, - Ø 00 / s, x 50 W FC/ EI 0-U/U PP-H / PP-R Ø 0 / s, - Ø 00 / s, x 50 D FC/ EI 0-U/U PP-H / PP-R Ø 75 / s, - Ø 0 / s,0 x 50 D FC/ (besüllyesztve) EI 0-U/U PP-H / PP-R Ø 0 / s, - Ø 50 / s, x 50 W FC/ EI 0-U/U Raupiano Plus Ø 0 / s, - Ø 00 / s, x 50 D FC EI 0-U/U Raupiano Plus (+ toldás) Ø 0 / s, - Ø 5 / s, x 50 D FC EI 0-U/U Raupiano Plus (+ toldás) Ø 0 / s, - Ø 5 / s, x 50 W FC EI 0-U/U File

51 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től 0. Műanyag cső átvezetése: PROMASTOP -I és PROMASTOP -W kombinációja AA részlet BB részlet műanyag cső átvezetése tömör födémben AA, BB és CC részlet Falátvezetés esetén a lágy lezárás mindkét oldalán be kell építeni a tűzvédelmi szalagot, födémátvezetésnél csak alul. A PROMASTOP -W tűzvédelmi szalag legfeljebb 5 mm-rel lóghat ki a lágy lezárás felületéből és nem szabad a tűzvédelmi bevonattal bekenni. A rögzítés a lágy lezárásban PROMASTOP -I, PROMASEAL -A vagy PROMASEAL -AG anyaggal történhet 5. Az U/U csővég konfiguráció vizsgálat eredményei lefedik a C/U, U/C és C/C csővég konfigurációkat is. Az U/C csővég konfiguráció vizsgálat eredménye lefedi a C/C csővég konfigurációt is. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges.. táblázat minimális távközök Elem Tűzvédelmi szalag PROMASTOP -FC tűzvédelmi mandzsetta Tűzvédelmi szalag PROMASTOP -W tűzvédelmi szalag Tűzvédelmi szalag PROMASTOP -IM CJ kábelhüvely Távköz (mm) Tűzvédelmi szalag éghető szigetelés 0 Tűzvédelmi szalag nem éghető szigetelés 0 Tűzvédelmi szalag kábeltálca 0 Tűzvédelmi szalag kábelköteg 00 Tűzvédelmi szalag építményszerkezet kávája 7 Tűzvédelmi szalag önálló szellőzővezetékek és PROMATECT -AD tűzvédő építőlapból készült burkolatuk Tűzvédelmi szalag minden fel nem sorolt elem File CC részlet műanyag cső átvezetése szerelt és tömör falban

52 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások Megnevezés Mérettartomány Ø csőátmérő (mm) s csőfal vastagsága (mm) Lágy lezárás (mm) Irány D födém W fal PVC Ø / s, - Ø 0 / s, x 50 W PE Ø / s,0 - Ø 0 / s, x 50 W PP-H / PP-R Ø / s, - Ø 0 / s, x 50 W PoloKal NG Ø / s, - Ø 0 / s, x 50 W PoloKal S Ø 75 / s, - Ø 0 / s 7,5 x 50 W PoloKal XS Ø / s, - Ø 0 / s, x 50 W Geberit Silent db0 Ø / s, - Ø 0 / s, x 50 W PVC Ø / s, - Ø 0 / s, x 50 D PE Ø / s,0 - Ø 0 / s, x 50 D PP-H / PP-R Ø / s, - Ø 0 / s, x 50 D PoloKal NG Ø / s, - Ø 5 / s, x 50 D PoloKal XS Ø / s, - Ø 5 / s, x 50 D Geberit Silent db0 Ø 50 / s,0 - Ø 5 / s, x 50 D Rétegszám Ø (mm) rétegek Osztályozás EI 0-U/C EI 0-U/C EI 0-U/C EI 0-U/U EI 0-U/U EI 0-U/U EI 0-U/U EI 0-U/C EI 0-U/C EI 0-U/C File EI 0-U/U EI 0-U/U EI 0-U/U PP-H / PP-R Ø / s, - Ø 0 / s,7 + éghető szigetelés (B-s, d0; vastagság mm; CS konfiguráció) x 50 D 0 EI 0-U/C Az alkalmazási területekről szóló részletes adatok az ETA-ban találhatóak

53 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. Alumínium kompozit csövek PROMASTOP -I lágy lezárásban PROMASTOP -W szalaggal DD részlet EE részlet alumínium kompozit cső átvezetése tömör födémben DD, EE és FF részlet Falátvezetés esetén a lágy lezárás mindkét oldalán be kell építeni a tűzvédelmi szalagot, födémátvezetésnél csak alul. A PROMASTOP -W tűzvédelmi szalag legfeljebb 5 mm-rel lóghat ki a lágy lezárás felületéből és nem szabad a tűzvédelmi bevonattal bekenni. A rögzítés a lágy lezárásban PROMASTOP -I, PROMASEAL -A vagy PROMASEAL -AG anyaggal történhet 5. Éghető szigetelésű (a lehetséges szigetelés:. vastagság mm mm, MSZ EN 50 szerint B-s, d0 tűzvédelmi osztályú vagy jobb, pl. kaucsuk;. vastagság mm mm, MSZ EN 50 szerint E tűzvédelmi osztályú, pl. PE), PE-Xb/AI/ PE-HD (Pipelife Radopress típus) kémiai jelölésű alumínium kompozit csövek átvezetéseit PROMASTOP -W tűzvédelmi szalaggal lehet lezárni. A legalább 500 mm hosszú éghető szigetelést a lágy lezárás közepétől szimmetrikusan kell elhelyezni. A szigetelést B-s,d0 tűzvédelmi osztályú szigetelés esetében LS vagy CS konfiguráció szerint, E tűzvédelmi osztályú szigetelés esetében CS konfiguráció szerint kell kivitelezni. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges.. táblázat osztályozás - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel a szigetelés hossza 500 mm Alumínium kompozit cső éghető szigeteléssel és réteg PROMASTOP -W szalaggal Pipelife Radopress Ø - 50 mm Ø mm fal EI 0-U/C PROMASTOP -I x 50 mm födém EI 0-U/C E 0-U/C és EI 0-U/C. táblázat osztályozás - mm vastag, E tűzvédelmi osztályú szigeteléssel Alumínium kompozit cső éghető szigeteléssel és réteg PROMASTOP -W szalaggal Pipelife Radopress Ø - mm fal EI 0-U/C PROMASTOP -I x 50 mm födém File EI 0-U/C FF részlet alumínium kompozit cső átvezetése szerelt és tömör falban

54 Kombinált kábel- és csőátvezetések PROMASTOP -I 70 EI 0-től. Nem éghető csövek éghető szakasz-szigetelése PROMASTOP -I lágy lezárásban PROMASTOP -W szalaggal GG részlet HH részlet nem éghető csövek födémátvezetése éghető szakasz-szigeteléssel GG, HH és II részlet Falátvezetés esetén a lágy lezárás mindkét oldalán be kell építeni a tűzvédelmi szalagot, födémátvezetésnél csak alul. A PROMASTOP -W tűzvédelmi szalag legfeljebb 5 mm-rel lóghat ki a lágy lezárás felületéből és nem szabad a tűzvédelmi bevonattal bekenni. A rögzítés a lágy lezárásban PROMASTOP -I, PROMASEAL -A vagy PROMASEAL -AG anyaggal történhet 5. Éghető szigetelésű (a szigetelés vastagsága mm mm, MSZ EN 50 szerint B-s, d0 tűzvédelmi osztályú vagy jobb, pl. kaucsuk) acél- és rézcsövek (valamint helyettesítőik) átvezetéseit PROMASTOP -W tűzvédelmi szalaggal lehet lezárni. A szigetelés kivitelezése LS vagy CS konfiguráció szerint történik. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges. Acélcsövek 5. táblázat acélcsövek átvezetéseinek osztályozása - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel Éghető szigetelésű acélcsövek réteg PROMASTOP -W szalaggal PROMASTOP -I x 50 mm fal födém Ø 50 / s,0/, - Ø 0 / s0,0/, EI 0-U/C EI 0-U/C s csőfal vastagsága mm-ben Az eredményeket λ 5 W/mK hővezetésű és 00 C olvadáspontú fémcsövekre (pl. rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. Rézcsövek. táblázat rézcsövek átvezetéseinek osztályozása - mm vastag, B-s, d0 tűzvédelmi osztályú szigeteléssel Éghető szigetelésű rézcsövek réteg PROMASTOP -W szalaggal PROMASTOP -I x 50 mm File fal födém Ø 0 / s,0/, - Ø, / s,0/, EI 0-U/C EI 0-U/C s csőfal vastagsága mm-ben II részlet nem éghető csövek falátvezetése éghető szakasz-szigeteléssel Az eredményeket λ 0 W/mK hővezetésű és 0 C olvadáspontú fémcsövekre (pl. acél, rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni

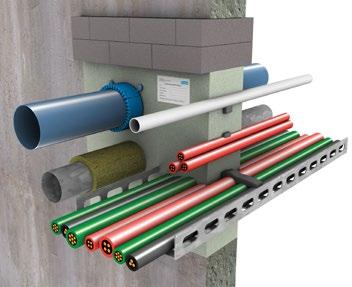

55 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től táblázat a PROMASTOP -VEN tűzgátló lezárás méretei Beépítési pozíció 0 PROMASTOP -VEN habarcslezárás méretei A részlet kombinált habarcslezárás tömör falban 5 PROMASTOP -B felülete a PROMASTOP -VEN habarcsban Tömör fal 50 mm, m² 0,0 m² Tömör födém 50 mm, m² 0,0 m² Üres lezárás osztályozása EI 0 EI 0 Jelmagyarázat PROMASTOP -VEN PROMASTOP -FC PROMASTOP -B PROMASEAL -AG 5 tömör fal vagy födém műanyag cső 7 nem éghető anyagú cső kábelköteg kábeltálca 0 kábel nem éghető szakasz-szigetelés tartós jelölés Igazolás: ETA-/05 és KB 007-A Előnyök: kábelek, kábeltálcák, kábelkötegek, kábeltömlők, műanyag csövek, acél- és rézcsövek átvezetéseinek lezárása PROMASTOP -FC, PROMASEAL -AG, PROMASTOP -VEN vagy PROMASTOP -B anyagokkal. kültéri alkalmazás a kivitelezés gépekkel is végezhető a PROMASTOP -B tégla alkalmazásával a szerelvények utólagos átvezetése igen egyszerű. táblázat Egyszerű és kombinált lezárások tűzvédelmi habarccsal történő kivitelezése során be kell tartani a táblázatban megadott méreteket. A tömör födém illetve fal 50 mm vastag és 50 kg/m³ testsűrűségű legyen. Az építményszerkezet (a teherhordó szerkezet) az MSZ EN 50- szerint feleljen meg a kívánt tűzállósági teljesítménynek. A PROMASTOP -VEN tűzvédő habarcslezárásnál tömör födémekben acéltüskékből (vagy hasonlóból) és acélhálóból (szemméret 00 x 00 mm) készült erősítést kell kialakítani. Az acélerősítést legalább 0 mm PROMASTOP -VEN habarccsal kell fedni. A és B részlet Tűzgátló habarcslezárás vázlata tömör falban és födémben. Szerelési sorrend: Födémátvezetésnél az erősítő szerkezetet a statikai követemények szerint kell beépíteni (az építési acélhálót legalább 0 mm vastagságban kell takarni a PROMASTOP -VEN habarccsal). A kábelek és a kábelkötegek között 5 mm mélységben és 0 mm szélességben PROMASEAL -AG masszát kell felhordani. Zsaluzatot felhelyezni. A fennmaradt nyílást PROMASTOP -VEN habarccsal kell lezárni. A felület simítása. A tűzgátló lezárás tartós jelölése. File B részlet kombinált habarcslezárás tömör födémben

56 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től Kábellezárás: PROMASTOP -VEN és PROMASEAL -AG kombinációja 0 C részlet kábelek, kábelkötegek és kábeltálcák átvezetése tömör falban PROMASTOP -VEN lezárással 0 D részlet kábelek, kábelkötegek és kábeltálcák átvezetése tömör födémben PROMASTOP -VEN lezárással 5 5 C és D részlet Az egyedi kábeleket és a kábelkötegeket a lezárás közepén PROMASEAL -AG masszával kell bevonni (vastagság kb. 5 mm, szélesség kb. 0 mm). Kábeltálcák és kábellétrák átvezethetőek a lezáráson. A kábeleket, kábelkötegeket, kábellétrákat és kábeltálcákat a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges.. táblázat A beépítési pozíciótól függően különböző osztályozások léteznek, amelyek a. táblázatban láthatóak.. táblázat osztályozás a beépítési pozíciótól függően Osztályozás a beépítési Elektromos vezetékek pozíciótól függően fal födém az összes szigetelt kábeltípus, Ø mm (KG ) az összes szigetelt kábeltípus, < Ø 50 mm (KG ) az összes szigetelt kábeltípus, 50 < Ø 0 mm (KG ) kábelköteg az. kábelcsoport vezetékeiből, Ø 00 mm (KG ) nem szigetelt kábeltípusok, Ø mm (KG 5) üres csövek/acél-, réz- vagy műanyag csövek, csővég konfiguráció U/C, Ø mm (KG ) EI 0 EI 0 EI 0 EI 0 EI 0 EI 0 KG kábelcsoport MSZ EN -:00 szerint E 0 EI 0 E 0 EI 0 E 0 EI 0 E 0 EI 0 EI 0 EI 0 File

57 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től Nem éghető szigetelésű nem éghető csövek átvezetéseinek lezárása E részlet 7 F részlet nem éghető szakasz-szigetelésű (LS konfiguráció, szimmetrikusan) fémcső átvezetésének lezárása PROMASTOP -VEN tűzvédelmi habarccsal tömör födémben E, F és G részlet Kőzetgyapotból (olvadáspont 000 C, MSZ EN 50- szerint A/A L vagy jobb tűzvédelmi osztályú) készült szakasz-szigetelést lehet használni. A szükséges hosszúságok és vastagságok a diagramon láthatóak. A szakasz-szigetelés konfigurációja MSZ EN - szerint: LS, LI, CS vagy CI. A szigetelést (LS konfiguráció) a teherhordó szerkezetre, illetve a tűzvédelmi habarcslezárásra szimmetrikusan kell helyezni. A szigetelés rögzítése legalább 0, mm vastag dróttal történik. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges. Acélcsövek. táblázat acélcsövek szigetelésének adatai Megnevezés Kőzetgyapot Testsűrűség Szigetelés vastagsága Szakasz-szigetelés konfigurációja Szigetelés hossza Értékek olvadáspont 000 C, MSZ EN 50- szerint A L -s, d0 tűzvédelmi osztályú 0 kg/m³ 0 mm-től 00 mm-ig LS, CS, LI, CI 50 mm. táblázat nem éghető szigetelésű acélcsövek méretei Nem éghető szigeteléssel A PROMASTOP -VEN habarcslezárás osztályozása a beépítési pozíciótól függően: EI 0-U/C fal födém Csőátmérő (mm) 7 7 Csőfal vastagság (mm),0,,0, Az eredményeket λ 5 W/mK hővezetésű és 00 C olvadáspontú fémcsövekre (pl. rozsdamentesacél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni. File

58 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től 5. táblázat nem éghető szigetelésű acélcsövek szigetelésének hossza a szakasz-szigetelés hossza: 50 mm Csőfal vastagsága (mm) G részlet nem éghető szakasz-szigetelésű (LS konfiguráció, szimmetrikusan) fémcső átvezetésének lezárása PROMASTOP -VEN tűzvédelmi habarccsal tömör falban 5 7 A cső külső átmérője (mm) Rézcsövek. táblázat rézcsövek szigetelésének adatai Megnevezés Kőzetgyapot Testsűrűség Szigetelés vastagsága Szakasz-szigetelés konfigurációja Szigetelés hossza Értékek olvadáspont 000 C, MSZ EN 50- szerint A L -s, d0 tűzvédelmi osztályú 0 kg/m³ 0 mm-től 00 mm-ig LS, CS, LI, CI 50 mm 7. táblázat nem éghető szigetelésű rézcsövek méretei Nem éghető szigeteléssel A PROMASTOP -VEN habarcslezárás osztályozása a beépítési pozíciótól függően: EI 0-U/C fal födém Csőátmérő (mm) 7, 7, File Csőfal vastagsága (mm),0,,0, Az eredményeket λ 0 W/mK hővezetésű és 0 C olvadáspontú fémcsövekre (pl. acél, rozsdamentes acél, öntöttvas, nikkel ötvözetek /NiCr, NiMo, NiCu/ és Ni) is lehet alkalmazni

59 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től. táblázat nem éghető szigetelésű rézcsövek szigetelésének hossza Csőfal vastagsága (mm) a szakasz-szigetelés hossza: 50 mm A cső külső átmérője (mm) File

60 Kombinált lezárás PROMASTOP -VEN habarccsal 70 EI 0-től Műanyag csövek átvezetése PROMASTOP -VEN habarcslezárásban PROMASTOP -FC mandzsettával H részlet műanyag cső átvezetése PROMASTOP -VEN tűzvédelmi habarcslezárásban PROMASTOP -FC mandzsettával tömör falban I részlet műanyag cső átvezetése PROMASTOP -VEN tűzvédelmi habarcslezárásban PROMASTOP -FC mandzsettával tömör födémben 7. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások Megnevezés Mérettartomány Ø csőátmérő (mm) s csőfal vastagsága (mm) 5 5 H és I részlet Falátvezetés esetén a lágy lezárás mindkét oldalára szerelni kell tűzvédelmi mandzsettát, födémátvezetésnél csak alulra. Bármilyen PE-hab alapú, E vagy jobb tűzvédelmi osztályú (MSZ EN 50- szerint), legfeljebb 5 mm vastag hangcsillapító szigetelés használata megengedett. Az U/U csővég konfiguráció vizsgálati eredményei használhatóak a C/U, U/C és C/C csővég konfigurációkra is. A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges. 7. táblázat Az MSZ EN 0-, az MSZ EN 5-, az MSZ EN -, a DIN 07 és a DIN 075 szabványok szerinti PE-HD csöveken elvégzett vizsgálati és osztályozási eredmények a PROMASTOP -VEN tűzvédelmi habarcsra szerelt PROMASTOP -FC tűzvédelmi mandzsetta esetében érvényesek az MSZ EN 55- szerinti akrilnitril-butadién-sztirol (ABS) csövekre és az MSZ EN 55- szerinti sztirolkopolimerkeverék (SAN+PVC) csövekre is. A PP-H és PP-R csövek vizsgálati és osztályozási eredményei érvényesek pl. az ÖNORM B 57-, a DIN 077 és a DIN 07 szerinti (vagy ezzel azonos beépítésű) csövekre is. Lezárás vastagsága (mm) Irány D födém W fal Mandzsetta típusa (mm) Osztályozás PE-HD Ø / s, - Ø 5 / s, 50 W FC/ EI0-U/U PE-HD Ø / s,0 - Ø 5 / s, 50 D FC/ EI0-U/U File PP-H / PP-R Ø / s, - Ø 5 / s, 50 W FC/ EI0-U/U PP-H / PP-R Ø / s,0 - Ø 5 / s 7, 50 D FC/ EI0-U/U

61 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Jelmagyarázat 5. táblázat az építményszerkezet vastagsága és a csőmandzsetták száma Teherhordó szerkezet 5 5 A szerkezet vastagsága A részlet PROMASTOP -FC aknafalban 5 7 Csőmandzsetták száma Aknafal (A és B részlet) 50 mm Szerelt fal (C és D részlet) 00 mm Tömör fal (E és F részlet) 50 mm Tömör födém (G és H részlet) 00 mm PROMASTOP -FC PROMASTOP -S vagy PROMASTOP -L gyűrűs hézag, lásd a szerelés menetét kitöltés 5 megfelelő rögzítés műanyag cső 7 teherhordó szerkezet aknafal éghető szigetelés 0 acélháló tartós jelölés Igazolás: ETA-/00 Általános adatok A PROMASTOP -FC csőmandzsetta cső- és kábelátvezetések lezárására szolgál aknafalakban, szerelt és tömör falakban, valamint tömör födémekben (az. táblázat szerint). Több beszerelési lehetőség létezik: közvetlenül a teherhordó szerkezetre vagy a szerkezetbe süllyesztve, illetve lágy lezárásra (lásd a PROMASTOP -CC vagy a PROMASTOP -I megoldásokat). A szerelés menete A hangcsillapító szigetelés felszerelése, amennyiben szükséges (ragasztás). Födémátvezetésnél a szerelés a födém alsó részén történik. Falátvezetés esetében (kivéve az aknafalakat) a szerelést mindkét oldalon el kell végezni. A gyűrűs hézag lezárására három lehetőség van:. PROMASTOP -VEN tűzvédelmi habarccsal. gipszvakolattal. kitöltés A tűzvédelmi osztályú (MSZ EN 50- szerint) kőzetgyapottal és a gyűrűs hézag végső lezárása PROMASEAL -A tűzvédelmi akriláttal 5 mm mélységben. A tűzvédelmi mandzsetta felhelyezése a csőre, összekapcsolása, a rögzítő fül(ek) kihajtása 0 -ban. Külső beépítésnél a tűzvédelmi mandzsettát a mellékelt rögzítő anyagok segítségével kell a tömör falra vagy födémre rögzíteni. A rögzítés egyéb részletei a folytatásban találhatóak. A tűzvédelmi lezárás tartós jelölése. Aknafal File A és B részlet Az aknafal minimális vastagsága 50 mm. Rögzítés A 0 mm magas PROMASTOP -FC tűzvédelmi mandzsettát fordítva kell az aknafalba szerelni és építési gyorscsavarokkal vagy a mellékelt rögzítő anyagokkal rögzíteni. B részlet PROMASTOP -FC aknafalban 0-05

62 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Szerelt fal C részlet PROMASTOP -FC szerelt falon 7 D részlet PROMASTOP -FC szerelt és tömör falon E részlet műanyag cső lezárása tömör födémben C és D részlet A falszerkezet vastagsága 00 mm legyen. A vázszerkezet fa vagy fém lehet, amelyen mindkét oldalon legalább két réteg,5 mm vastag tűzvédelmi lapokból álló burkolat van (más vastagságú lapok is engedélyezettek, de be kell tartani a minimális vastagságot). A fa vázszerkezetű falaknál a lezárás és a faszerkezet között legalább 00 mm távolság legyen, amelyet 50 mm vastag, A vagy A tűzvédelmi osztályú (MSZ EN 50- szerint) szigetelőanyaggal kell kitölteni. Az építményszerkezet (a teherhordó szerkezet) teljesítménye az MSZ EN 50- szerint feleljen meg a kívánt tűzállósági teljesítménynek. A részletek a. táblázatban találhatóak. Rögzítés Szerelt falak esetén, valamint lágy vagy párnás lezárásnál a rögzítés M-os vagy M-as menetes szárak segítségével történik. Hangcsillapítás Szerelt és tömör falaknál bármilyen PE-hab alapú, E vagy jobb tűzvédelmi osztályú (MSZ EN 50- szerint), legfeljebb 5 mm vastag hangcsillapító szigetelés használata megengedett. Tömör szerkezetek E részlet A tömör födém előírt vastagsága 50 mm, testsűrűsége 50 kg/m³. A részletek a. táblázatban találhatóak. A tűzvédelmi mandzsettát födémszerkezeteknél csak az alsó oldalra kell felszerelni (rászerelve vagy besüllyesztve). F részlet A tömör fal előírt vastagsága 00 mm, testsűrűsége 50 kg/m³ (a gyártási toleranciák nincsenek figyelembe véve). A tűzvédelmi mandzsettát falaknál mindkét oldalra fel kell szerelni (rászerelve vagy besüllyesztve). Rögzítés A PROMASTOP -FC tűzvédelmi mandzsettát a tömör építményszerkezeteken vagy a mellékelt csavarokkal kell rászerelve rögzíteni, vagy részben vagy egészében besüllyesztve behabarcsolni (lásd az E és F részleteket). A behabarcsolásnál figyelni kell arra, hogy a mandzsetta U/U csővég konfiguráció alkalmazásakor minimálisan 0 mm-rel kilógjon a felület síkjából. Az U/C, C/U és C/C konfigurációknál a PROMASTOP -FC tűzvédelmi mandzsettát síkba is be lehet habarcsolni. A mandzsetta teljes átvakolása nem megengedett. File F részlet műanyag cső átvezetése tömör falban 0-05

63 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól 7 G részlet PROMASTOP -FC tömör födém alatt éghető szigetelésű műanyag csövekhez B-s, d0 tűzvédelmi osztályú (MSZ EN 50- szerint) vagy jobb minőségű éghető szigetelés szükséges: - mm vastag, 500 mm hosszú szigetelés használható az MSZ EN - szerinti LS, LI, CS, vagy CI konfigurációban (lásd a bevezetőt). G részlet PROMASTOP -FC tömör födém alatt éghető szigetelésű műanyag csövekhez H részlet PROMASTOP -FC a PROMASTOP -S vagy PROMASTOP -L párnás lezárásban tömör falban 7 H részlet PROMASTOP -FC párnás lezárásban tömör falban vagy födémben A tűzvédelmi mandzsettát párnás lezárásban PVC-U, PE, PP-H és PP-R csövekhez lehet használni. A leírás a. oldalon található. Különleges alkalmazások szerelt és tömör falban Nem éghető födémszigetelések A PROMASTOP -FC tűzvédelmi mandzsettát PP-H és PP-R csövekhez (Ø 0 mm és,7 mm csőfal vastagság) lehet használni födémszigetelések alatt. A födémszigetelés paraméterei: vastagság 00 mm, testsűrűség 00 kg/m³, MSZ EN 50- szerint A tűzvédelmi osztályú vagy jobb minőségű. Osztályozás födémben: EI 0. A rögzítés a födémszigetelésen keresztül a tömör födémbe történik. Spirális tömlők pellet szállításához, falátvezetés Pellet töltésű vagy anélküli pelletszállító spirális tömlők (Ø 0 mm) lezárása igazolt. A PROMASTOP -FC tűzvédelmi mandzsetták között nem kell távolságot tartani. Osztályozás 50 mm vastag és 50 kg/m³ testsűrűségű tömör falban: EI 0-U/U. Pelletet szállító csigák A PROMASTOP -FC olyan pelletszállító csigákhoz is használható, ahol a szállítótömlő PVC-ből (Ø 0 mm, csőfal vastagság mm) vagy PE -ből (Ø 0 mm, csőfal vastagság, mm) készült. Integrált fém szállítócsigákhoz is használható.osztályozás szerelt és tömör falban: EI 0-U/U. Flexibilis kábeltömlő llámos szigetelő csövek A legfeljebb 50 mm átmérőjű PROMASTOP -FC tűzvédelmi mandzsettán keresztülvezethetőek llámos szigetelő csövek, illetve PVC-U flexibilis kábeltömlők (Ø 50 mm), kábellel vagy anélkül. Osztályozás szerelt és tömör falban: EI 0-U/U. File Csőposta: A PROMASTOP -FC tűzvédelmi mandzsettánál két kiegészítő vezérlési vezetéket lehet átvezetni a cső (PVC Ø 0 mm, csőfal vastagság mm) és a tűzvédelmi mandzsetta között. Alkalmazás: szerelt és tömör fal, tömör födém. Osztályozás: EI 5-U/U falakban, EI 0-U/U födémben. 0-05

64 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól I részlet PROMASTOP -FC ferde csövek átvezetéséhez J részlet PROMASTOP -FC csőtoldással I részlet A PROMASTOP -FC tűzvédelmi mandzsetta ferde csövek átvezetését is lehetővé teszi. A ferde csövek átmérőjét a bevizsgálthoz képest csökkenteni lehet, növelni nem szabad. Alkalmazás: tömör falban és födémben. Osztályozás a. táblázat szerint. J részlet A PROMASTOP -FC tűzvédelmi mandzsetta csőtoldás alkalmazását is lehetővé teszi. A toldás átmérőjét a bevizsgálthoz képest csökkenteni lehet, növelni nem szabad. Alkalmazás: tömör szerkezetek és szerelt falak. Osztályozás a. táblázat szerint.. táblázat minimális távközök Elem. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások PE-HD Távköz (mm) PROMASTOP -FC PROMASTOP -FC 0 PROMASTOP -FC éghető szigetelés 0 PROMASTOP -FC nem éghető szigetelés 0 PROMASTOP -FC kábel, kábeltálca, kábellétra 0 Szerkezet Méretek Vastagság FC vagy Ø csőátmérő (mm) (mm) FC s csőfal vastagsága (mm) Mandzsetta elhelyezkedése Teljesítmény Aknafal szigetelés EI 0-U/U 50 Ø 50 / s, - Ø 5 / s, FC fordítva a falban nélkül EI 0-U/C Aknafal szigetelés EI 0-U/U 50 Ø 50 / s 5, - Ø 5 / s, FC fordítva a falban nélkül EI 0-U/C Szerelt fal 00 Ø 0 / s, - Ø 00 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø 0 / s, - Ø 00 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 5 / s 5,0 FC/ falra szerelve EI 0-U/U EI 0-U/C Tömör fal 00 Ø / s, - Ø 50 / s,7 FC/ falra szerelve EI 0-U/U EI 0-U/C Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 0 / s, - Ø 5 / s 5,0 FC/ falba habarcsolva EI 0-U/U EI 0-U/C Tömör fal 50 Ø 0 / s, - Ø 50 / s,7 FC/ falba habarcsolva EI 0-U/U EI 0-U/C Tömör födém 50 Ø / s, - Ø 50 / s,7 FC/ födémbe habarcsolva EI 0-U/U EI 0-U/C Tömör födém 50 Ø / s, - Ø 5 / s 5,0 FC/ a födém alsó részére szerelve EI 0-U/U EI 0-U/C Tömör födém 50 Ø / s, - Ø 50 / s,7 FC/ a födém alsó részére szerelve EI 0-U/U EI 0-U/C File Tömör födém 50 ferde cső (5 ), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U 0-05

65 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól PP-H / PP-R Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Aknafal szigetelés nélkül 50 Ø 50 / s, - Ø 5 / s 7, FC fordítva a falban EI 0-U/U EI 0-U/C Szerelt fal 00 Ø 0 / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Szerelt fal 00 Ø 0 / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø 0 / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø 0 / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 5 / s 5,0 FC/ falra szerelve EI 0-U/U EI 0-U/C Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 0 / s, - Ø 50 / s,7 FC/ falba habarcsolva Tömör fal 50 Ø 0 / s, - Ø 50 / s,7 FC/ falba habarcsolva Tömör födém 50 Ø / s, - Ø 50 / s,7 FC/ födémbe habarcsolva Tömör födém 50 Ø / s, - Ø 50 / s,7 FC/ födémbe habarcsolva Tömör födém 50 Ø / s, - Ø 5 / s 5,0 FC/ a födém alsó részére szerelve Tömör födém 50 Ø / s, - Ø 5 / s 5,0 FC/ a födém alsó részére szerelve EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C Tömör födém 50 ferde cső (5 -ig), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) PVC-U FC vagy FC Mandzsetta elhelyezkedése Tömör fal 00 Ø 0 / s, - Ø 5 / s,7 FC/ falra szerelve Tömör fal 00 Ø 0 / s, - Ø 50 / s, FC/ falra szerelve Teljesítmény EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U File Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 0 / s,7 - Ø 5 / s 7,7 FC falra szerelve EI 0-U/U Tömör födém 50 Ø / s, - Ø 5 / s,7 FC/ födémbe habarcsolva Tömör födém 50 Ø / s, - Ø 5 / s,7 FC/ a födém alsó részére szerelve EI 0-U/U EI 0-U/C EI 0-U/U EI 0-U/C Tömör födém 50 ferde cső (5-ig), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U

66 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Geberit Silent-db0 vagy hasonló termékek Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Szerelt fal 00 Ø 5 / s, - Ø 5 / s,0 FC falra szerelve EI 0-U/U Tömör fal 00 Ø 5 / s, - Ø 5 / s,0 FC falra szerelve EI 0-U/U Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 5 / s, - Ø 5 / s,0 FC falba habarcsolva EI 0-U/U Tömör födém 50 Ø 5 / s, - Ø 0 / s 7,0 FC födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø 5 / s, - Ø 0 / s 7,0 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Szerkezet Vastagság (mm) Geberit Mepla vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Tömör fal 50 Ø / s,5 - Ø 75 / s,7 FC falba habarcsolva EI 0-U/C Tömör fal 50 Ø / s,5 - Ø / s,5 FC falba habarcsolva EI 0-U/C Tömör fal 50 Tömör fal 50 Ø / s,5 - Ø 75 /,7 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) Ø / s,5 - Ø 75 / s,7 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) FC falba habarcsolva EI 0-U/C FC falba habarcsolva EI 0-U/C Tömör födém 50 Ø / s,5 - Ø 75 / s,7 FC födémbe habarcsolva EI 0-U/C Tömör födém 50 Szerkezet Vastagság (mm) Ø / s,5 - Ø / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) Friatec dblue vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC födémbe habarcsolva EI 0-U/C FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Tömör födém 50 Ø 50 / s, - Ø 5 / s, FC behabarcsolva EI 0-U/U Tömör födém 50 Ø 50 / s, - Ø 5 / s, FC födém alatt EI 0-U/U Szerkezet Vastagság (mm) File Friatec Friaphon vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Tömör födém 50 Ø 5 / s, - Ø 0 / s 5, FC behabarcsolva EI 0-U/U Tömör födém 50 Ø 5 / s, - Ø 0 / s 5, FC födém alatt EI 0-U/U 0-05

67 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Friatec uni/multi vagy hasonló termékek Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Tömör födém 50 Ø / s,0 - Ø / s,5 FC födémbe habarcsolva EI 0-U/C Tömör födém 50 Ø / s,0 - Ø / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) FC födémbe habarcsolva EI 0-U/C Tömör födém 50 Ø / s,0 - Ø / s,5 FC a födém alsó részére szerelve EI 0-U/C Tömör födém 50 Ø / s,0 - Ø / s,0 FC a födém alsó részére szerelve EI 0-U/C Tömör födém 50 Tömör födém 50 Szerkezet Vastagság (mm) Tömör födém 50 Ø / s,0 - Ø / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) Ø / s,0 - Ø / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) Friatec Friatherm starr vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) Ø / s,0 - Ø 0 / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) FC a födém alsó részére szerelve EI 0-U/C FC a födém alsó részére szerelve EI 0-U/C FC vagy FC Mandzsetta elhelyezkedése Teljesítmény FC födémbe habarcsolva EI 0-U/C Tömör födém 50 Ø / s,0 - Ø 0 / s,5 FC a födém alsó részére szerelve EI 0-U/C Tömör födém 50 Ø / s,0 - Ø 0 / s,5 FC födémbe habarcsolva EI 0-U/C Tömör födém 50 Szerkezet Vastagság (mm) Ø / s,0 - Ø 0 / s,5 + éghető szigetelés (B-s, d0; vastagság mm; konfiguráció: LS/LI/CS vagy CI) Pipelife Master vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC a födém alsó részére szerelve EI 0-U/C FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Szerelt fal 00 Ø 75 / s, - Ø 5 / s,5 FC falra szerelve EI 0-U/U Tömör fal 00 Ø 75 / s, - Ø 5 / s,5 FC falra szerelve EI 0-U/U File Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 75 / s, - Ø 5 / s,5 FC falra szerelve EI 0-U/U Tömör födém 50 Ø 75 / s, - Ø 5 / s,5 FC födémre szerelve EI 0-U/U Tömör födém 50 Ø 75 / s, - Ø 5 / s,5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U

68 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Poloplast PoloKal NG vagy hasonló termékek Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Szerelt fal 00 Ø / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 0 / s, FC falra szerelve EI 0-U/U Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø / s, - Ø 50 / s, FC/ falba habarcsolva EI 0-U/U Tömör fal 50 Ø / s, - Ø 0 / s, FC falba habarcsolva EI 0-U/U Tömör födém 50 Ø / s, - Ø 50 / s, FC/ födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø / s, - Ø 50 / s, FC/ a födém alsó részére szerelve EI 0-U/U Tömör födém 50 ferde cső (5 -ig), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Vastagság Szerkezet (mm) Poloplast PoloKal XS vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Szerelt fal 00 Ø / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 50 / s, FC/ falra szerelve EI 0-U/U Tömör fal 00 Ø / s, - Ø 0 / s, FC falra szerelve EI 0-U/U Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø / s, - Ø 50 / s, FC/ falba habarcsolva EI 0-U/U Tömör fal 50 Ø / s, - Ø 0 / s, FC falba habarcsolva EI 0-U/U Tömör födém 50 Ø / s, - Ø 50 / s, FC/ födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø / s, - Ø 50 / s, FC/ a födém alsó részére szerelve EI 0-U/U Tömör födém 50 ferde cső (5 -ig), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Szerkezet Vastagság (mm) Poloplast PoloKal S vagy hasonló termékek Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény File Szerelt fal 00 Ø 75 / s, - Ø 0 / s 7,5 FC falra szerelve EI 0-U/U Tömör fal 00 Ø 75 / s, - Ø 0 / s 7,5 FC falra szerelve EI 0-U/U Tömör fal 00 ferde cső (5 -ig), max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 00 cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U Tömör fal 50 Ø 75 / s, - Ø 0 / s 7,5 FC falba habarcsolva EI 0-U/U Tömör födém 50 Ø 75 / s, - Ø 0 / s 7,5 FC födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø 75 / s, - Ø 0 / s 7,5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 ferde cső (5 -ig), max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U 0-05

69 Műanyag csövek átvezetéseinek lezárása PROMASTOP -FC 70 EI 0-tól Rehau Raupiano Plus vagy hasonló termékek Szerkezet Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése Teljesítmény Tömör fal 00 Ø 0 / s, - Ø 0 / s, FC falra szerelve EI 0-U/U Tömör fal 00 Tömör fal 50 Ø 0 / s, - Ø 5 / s, cső toldással, max. Ø 5 Ø 0 / s, - Ø 5 / s, cső toldással, max. Ø 5 FC falra szerelve EI 0-U/U FC falba habarcsolva EI 0-U/U Tömör födém 50 Ø 0 / s, - Ø 00 / s, FC födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø 0 / s, - Ø 5 / s, cső toldással, max. Ø 5 FC födémbe habarcsolva EI 0-U/U Tömör födém 50 Ø 0 / s, - Ø 00 / s, FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 Ø 0 / s, - Ø 0 / s, FC a födém alsó részére szerelve EI 0-U/U Tömör födém 50 Tömör födém 50 Szerkezet Tömör fal + PROMASTOP -S/L Tömör födém + PROMASTOP -S/L Ø 0 / s, - Ø 5 / s, cső toldással, max. Ø 5 Ø 0 / s, - Ø 0 / s, cső toldással, max. Ø 5 FC a födém alsó részére szerelve EI 0-U/U FC +SPC a födém alsó részére szerelve PVC-U, PE, PP-H és PP-R a PROMASTOP -S vagy -L párnás lezárásban Vastagság (mm) Méretek Ø csőátmérő (mm) s csőfal vastagsága (mm) FC vagy FC Mandzsetta elhelyezkedése EI 0-U/U Teljesítmény 50 Ø / s, - Ø 5 / s, FC falra szerelve EI 0-U/U 50 Ø / s, - Ø 5 / s, FC a födém alsó részére szerelve EI 0-U/U Az alkalmazási területekről szóló részletes adatok az ETA-ban találhatóak. A méretek mm-ben. File 0-05

70 Műanyag csövek átvezetéseinek lezárása PROMASTOP -U 7..0 EI 5-től EI 0-ig Jelmagyarázat 0. táblázat - egy lezáráshoz szükséges szegmensek és rögzítő elemek száma, egy doboz kiadóssága a csőátmérő függvényében Külső csőátmérő (*) Szükséges szegmensek száma 7 Egy dobozból hány lezárás készíthető 5 Egy lezáráshoz szükséges rögzítések száma mm mm 7,5 55 mm mm 0 7,5 mm 7 75 mm,5 mm 0 mm 5 0 mm 5 mm mm,5 0 mm 5 0 mm 0, mm 5 (*) Részletesebb információ a Promat munkatársaitól kérhető. PROMASTOP -U rögzítő kapocs acéldübel vagy turbo csavar* acélcsavar alátéttel, 0 x mm* 5 M-os menetes szár alátéttel és csavaranyával* PVC, PE, PP vagy ABS típusú műanyag cső 7 tömör vagy szerelt fal, d 00 mm tömör födém, d 50 mm, testsűrűség 50 kg/m PROMASEAL -S tűzvédelmi szilikon 0 tartós jelölés Szabványok: MSZ EN -, MSZ EN 50-, ETAG 0 * csak az egyik rögzítéstípus szükséges (a részletrajzok szerint) Általános adatok A PROMASTOP -U rozsdamentes acélházból és hő hatására duzzadó szalagból áll. Egy tekercs hossza,5 m (50 szegmens). A mandzsetta a helyszínen készíthető a kívánt csőátmérőtől függően. A PROMASTOP -U mandzsetta segítségével akár 00 mm külső átmérőjű műanyag csövek átvezetései zárhatók le (lásd az "Osztályozás MSZ EN 50- szerint" c. fejezetet). Minden lezárást tartós azonosító jelöléssel kell ellátni (0). Előnyök minden szükséges elem egy csomagban mérőszalag a kívánt tekercshossz lemérésére a mandzsetta az ETAG 0--ben meghatározott X környezetben is használható, azaz teljes időjárási kitettség esetén is a mandzsetta élettartama legalább 5 év, ha nem éri tűzhatás A szerelés menete Mérje le a tekercsből a csőátmérőhöz igazodó szükséges hosszt () vagy határozza meg a szükséges szegmensszámot a táblázat alapján. A kívánt számú szegmensnél vágja el a habosodó anyagot, majd a perforálás mentén törje el a tekercset. Illessze a mandzsettát () a csőre, majd kösse össze a tekercs két végét a mellékelt rögzítő kapoccsal (). Helyezze el a táblázatban meghatározott számú kapcsot (). Rögzítse a mandzsettát a tűzszakaszhatároló szerkezetre a megfelelő rögzítő eszközzel (,, 5). Töltse ki és helyezze el a tartós azonosító jelölést (0). A csöveket a falak mindkét oldalán, illetve a födém felső oldalán 50 mm távolságban függeszteni/alátámasztani szükséges.. táblázat tűzállósági teljesítmény tömör vagy szerelt falban (d 00 mm) vagy Promat rendszerű lágy lezárásban (vastagság 50 mm, tűzállósági teljesítmény EI 0) Cső anyaga:...külső csőátmérő (D)...csőfal vastagsága (s) [mm] File Osztályozás MSZ EN 50- szerint A mandzsetta elhelyezése Hézag a mandzsetta és a cső között [mm] Tűzállósági teljesítmény PE/PP: D =, s =, mindkét oldalon 0 EI 0-U/C PE/PP: D = 5, s =, -, mindkét oldalon 0 EI 0-U/C

71 Műanyag csövek átvezetéseinek lezárása PROMASTOP -U 7..0 EI 5-től EI 0-ig. táblázat - tűzállósági teljesítmény tömör vagy szerelt falban (d 00 mm) Cső anyaga:...külső csőátmérő (D)...csőfal vastagsága (s) [mm] A mandzsetta elhelyezése Hézag a mandzsetta és a cső között [mm] Tűzállósági teljesítmény PVC: D = 0-0, s =,0-7,7 a tűznek kitett oldalon* 0 EI 5-U/U PVC: D = 0-0, s =,0 -,0 a tűznek kitett oldalon* 0 EI 0-U/U PVC: D = 0-0, s =,0-7,7 mindkét oldalon 0 EI 0-U/U PVC: D = 0-0, s =,0 -,0 mindkét oldalon 0 EI 0-U/U PVC: D = 0-5, s =,0 -,0 mindkét oldalon 0 EI 0-U/U PE/ABS: D = 0-5, s =,0 -,5 a tűznek kitett oldalon* 0 EI 5-U/U PE/ABS: D = 0-0, s =,0 -,5 mindkét oldalon 0 EI 5-U/U PE/ABS: D = 0-0, s =,0 -, mindkét oldalon 0 EI 0-U/U PE/ABS: D = 0-5, s =,0 -, mindkét oldalon 0 EI 0-U/U * lásd a B részletet. táblázat - tűzállósági teljesítmény tömör födémben (d 50 mm) vagy Promat rendszerű lágy lezárásban (vastagság 50 mm, tűzállósági teljesítmény EI 0) Cső anyaga:...külső csőátmérő (D)...csőfal vastagsága (s) [mm] A mandzsetta elhelyezése Hézag a mandzsetta és a cső között [mm] Tűzállósági teljesítmény PE/PP: D =, s =, csak alul 0 EI 0-U/C PE/PP: D = 5, s =, -, csak alul 0 EI 0-U/C 5. táblázat - tűzállósági teljesítmény tömör födémben (d 50 mm) Cső anyaga:...külső csőátmérő (D)...csőfal vastagsága (s) [mm] A mandzsetta elhelyezése Hézag a mandzsetta és a cső között [mm] Tűzállósági teljesítmény PVC: D = 0, s = 5, csak alul 0 EI 0-U/C PVC (T-elágazás)*: D = 0, s = 5, csak alul 0 EI 0-U/C * lásd a D részletet. táblázat - tűzállósági teljesítmény tömör falban (d 0 mm, testsűrűség 50 kg/m Cső anyaga:...külső csőátmérő (D)...csőfal vastagsága (s) [mm] A mandzsetta elhelyezése Hézag a mandzsetta és a cső között [mm] Tűzállósági teljesítmény PVC: D = 0-0, s =, -, a tűznek kitett oldalon* 0 EI 0-U/U PVC: D = 0-5, s =, -, a tűznek kitett oldalon* 0 EI 0-U/U File PVC: D = 0-0, s =, -,5 a tűznek kitett oldalon* 0 EI 0-U/U PVC: D = 0-00, s =, a tűznek kitett oldalon* 0 EI 0-U/U PVC: D = 0-0, s =, -,5 dupla mandzsetta a tűznek kitett oldalon** 0 EI 0-U/U PVC: D = 00, s = 7,7 dupla mandzsetta a tűznek kitett oldalon** 0 EI 0-U/U PVC: D = 0-00, s =, dupla mandzsetta mindkét oldalon*** 0 EI 0-U/U * lásd az E részletet ** lásd az F részletet *** lásd a G részletet Az U/U csővég konfiguráció vizsgálati eredményei lefedik a C/U, U/C és C/C csővég konfigurációkat is. Az U/C csővég konfiguráció vizsgálati eredményei lefedik a C/C csővég konfigurációt is

72 Műanyag csövek átvezetéseinek lezárása PROMASTOP -U 7..0 EI 5-től EI 0-ig A részlet lezárás tömör vagy szerelt falban B részlet lezárás tömör vagy szerelt fal egyik oldalán A részlet A mandzsetta elhelyezése tömör vagy szerelt falon: Mindkét oldalon szükséges (kivétel a B részleten). A rögzítés tömör falon acéldübelekkel vagy turbo csavarokkal történhet (). Rögzítés szerelt falon átmenő M-os menetes szárakkal és alátéttel, anyacsavarral (5). A cső és a fal közötti legfeljebb 5 mm széles gyűrűs hézagot PROMASEAL -S tűzvédelmi szilikonnal lehet kitölteni (). B részlet A PROMASTOP -U mandzsettát elegendő a fal egyik oldalára felszerelni, ha ismert a tűz támadásának iránya. A túlsó oldalon tűzhatás lehetősége kizárva. A rögzítés tömör falon acéldübelekkel vagy turbo csavarokkal történhet (). Rögzítés szerelt falon átmenő M-os menetes szárakkal és alátéttel, anyacsavarral (5). C részlet Födémátvezetésnél a PROMASTOP -U mandzsettát csak alulra kell felszerelni; a rögzítés acéldübelekkel vagy turbo csavarokkal történik (). File C részlet lezárás tömör födémben

73 Műanyag csövek átvezetéseinek lezárása PROMASTOP -U 7..0 EI 5-től EI 0-ig D részlet Födémátvezetésnél a műanyag cső a födémben elágazhat (külső csőátmérő 75 mm). A PROMASTOP -U mandzsettát alulra kell szerelni (C részlet). D részlet elágazó csövek lezárása E részlet lezárás tömör fal egyik oldalán E részlet A PROMASTOP -U mandzsettát elegendő a fal egyik oldalára felszerelni, ha ismert a tűz támadásának iránya. A túlsó oldalon tűzhatás lehetősége kizárva. Tömör falon a rögzítés acéldübelekkel vagy turbo csavarokkal történik (). F részlet Két PROMASTOP -U mandzsetta felszerelhető a fal egyik oldalára, ha ismert a tűz támadásának iránya. A túlsó oldalon tűzhatás lehetősége kizárva. Tömör falon a rögzítés acéldübelekkel vagy turbo csavarokkal történik (). File F részlet lezárás tömör fal egyik oldalán dupla mandzsettával

74 Műanyag csövek átvezetéseinek lezárása PROMASTOP -U 7..0 EI 5-től EI 0-ig G részlet Két-két PROMASTOP -U mandzsettát kell felszerelni a fal mindkét oldalára, ha tűzhatás mindkét oldalról várható. Tömör falon a rögzítés acéldübelekkel vagy turbo csavarokkal történik () G részlet lezárás tömör falban dupla mandzsettával File

75 Műanyag csövek átvezetéseinek lezárása PROMASTOP -W EI 0-tól Jelmagyarázat 5 Műanyag cső átvezetése PROMASTOP -W segítségével A részlet PROMASTOP -W tömör falban PROMASTOP - VEN kitöltéssel és rögzítéssel B részlet PROMASTOP -W tömör falban PROMASEAL -A vagy PROMASEAL -AG rögzítéssel 7 5 PROMASTOP -W PROMASTOP -VEN PROMASEAL -A vagy PROMASEAL -AG tömör fal 5 kőzetgyapot kitöltés műanyag cső 7 tartós jelölés Igazolás: ETA-/05 Előnyök: gyors és egyszerű szerelés nem szükséges csavarokkal vagy menetes szárakkal rögzíteni helytakarékos univerzális sok különböző falvastagságú és átmérőjű csőre használható Általános ismertető: Több beépítési lehetőség létezik: közvetlenül a teherhordó szerkezetbe vagy a lágy lezárásba (a részleteket lásd a PROMASTOP -CC és a PROMASTOP -I megoldásoknál). A PROMASTOP -W csövek átvezetéseinek lezárására szolgál. A rétegek száma a cső típusától és átmérőjétől, a cső falának vastagságától és a csővég konfigurációtól függ (lásd az. táblázatot). Tömör fal A tömör fal előírt vastagsága 50 mm, testsűrűsége 50 kg/m³. A szerelés menete - fal a cső külső átmérőjének és a csőfal vastagságának megállapítása a szükséges rétegszám megállapítása a termékhez mellékelt adatlapból vagy az. táblázatból a tűzvédelmi szalag méretre vágása a tűzvédelmi szalag cső köré tekerése a hatóanyag oldala a cső felé, a hordozó szövet kifelé nézzen ; a feltekert szalag rögzítése öntapadó szalaggal úgy, hogy a tekercs széle a fal külső peremével lehetőleg egy síkban legyen (legfeljebb 5 mm túlnyúlással) a tűzvédelmi szalag elhelyezése az átvezetés mindkét oldalán a gyűrűs hézag (szélesség 0 mm) lezárására három lehetőség van:. teljes kitöltés PROMASTOP -VEN cementhabarccsal (lásd az A részletet);. kitöltés kőzetgyapottal (olvadáspont 000 C, A tűzvédelmi osztály MSZ EN 50- szerint), majd lezárás PROMASEAL -A akriláttal (lásd a B részletet);. rögzítés PROMASEAL -AG akriláttal (lásd a B részletet). Ez a tűzvédelmi szalag rögzítésére is szolgál. A tekercs fedése szigetelő bevonattal vagy habarccsal nem megengedett. a tűzvédelmi lezárás tartós jelölése File

76 Műanyag csövek átvezetéseinek lezárása PROMASTOP -W EI 0-tól. táblázat csőtípusok, méretek, beépítési helyzetek és osztályozások PVC-U PE PP-H / PP-R A méretek mm-ben. Mérettartomány Ø csőátmérő (mm) s csőfal vastagsága (mm) Ø / s,0 - Ø 0 / s 7,7 Ø / s, - Ø 0 / s, Ø / s, - Ø 0 / s,. táblázat minimális távközök Elem Irány Fal W W W W Rétegek száma Ø (mm) rétegek Távköz (mm) PROMASTOP -W PROMASTOP -W 00 Megnevezés Osztályozás EI 0- U/U EI 0- U/U EI 0- U/U. táblázat Az. táblázatban látható, hogy mely csövek, a PROMASTOP -W szalag hány rétegével, mely csőátmérővel érik el az EI 0 tűzvédelmi teljesítményt tömör falban. A vizsgálati eredmények és az osztályozások az MSZ EN 5-, a DIN 0, a DIN 0, az MSZ EN - és az MSZ EN 5- szerinti PVC-U csövekre, valamint az MSZ EN 5- szerinti PVC-C csövekre érvényesek. A vizsgálati eredmények és az osztályozások az MSZ EN 0-, az MSZ EN 5-, az MSZ EN -, a DIN 07 és a DIN 075 szerinti PE csövekre, az MSZ EN 55- szerinti akrilnitril-butadién-sztirol (ABS) csövekre és az MSZ EN 55- szerinti sztirolkopolimer-keverék (SAN+PVC) csövekre érvényesek. A vizsgálati eredmények és az osztályozások a DIN 077 és a DIN 07 szerinti PP-H és PPR csövekre érvényesek. Az U/U csővég konfiguráció az U/C, C/U és C/C konfigurációkat is lefedi. File

77 Kábelátvezetések lezárása PROMASEAL -A 707 EI 0-tól Jelmagyarázat 5 A részlet kábelátvezetés szerelt falban 5 Elektromos szerelvény PROMASEAL -A teherhordó szerkezet fémcső/nem éghető cső kábelköteg 5 kőzetgyapot kitöltés nem éghető szigetelés Igazolás: ETA-/007 Előnyök: egyedi kábelek és kábelkötegek lezárása univerzális alkalmazás A szerelés sorrendje káva tisztítása nedvszívó felületek nedvesítése vízzel kitöltés elhelyezése tömítő massza felhordása (ügyelve a megfelelő tapadásra) tömítő massza felületének simítása tűzvédelmi lezárás tartós jelölése Szerelt fal A és B részlet Falvastagság Gyűrűs hézag szélessége Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége Furat szerelt falban 00 mm 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ Osztályozás falban Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) EI 0 Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) EI 0 Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) EI 0 File Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel, stb. vagy azonos értékű) E 0, EI 0 Az összes szigetelt kábeltípus: Ø mm (telekommunikációs kábel, stb. vagy azonos értékű) E 0, EI 0 Összekötött kábelkötegek: Ø 00 mm, szigetelt kábelek, egyedi kábel átmérője legfeljebb mm E 0, EI 0 Üres lezárás: Ø 00 mm (lezárás mérete legfeljebb 0,0 m²) EI

78 Kábelátvezetések lezárása PROMASEAL -A 707 EI 0-tól A és B részlet Falvastagság Furat szerelt falban 00 mm Gyűrűs hézag szélessége 0 mm 5 B részlet kábelátvezetés szerelt falban 5 C részlet gyűrűs hézag lezárása nem éghető szigeteléssel acélcsöveknél Elektromos szerelvény Elektromos szerelvény Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ C részlet gyűrűs hézag lezárása nem éghető szigeteléssel acélcsöveknél Falvastagság Gyűrűs hézag szélessége Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége Acélcsövek (U/C csővég konfiguráció) Szigetelés konfigurációja Szigetelés vastagsága Szigetelés testsűrűsége Szigetelés Furat szerelt falban 50 mm 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ külső csőátmérő 50 mm és 0 mm csőfal vastagsága mm és, mm CS (MSZ EN - szerint) 0 mm 0 kg/m³ Osztályozás falban Szigetelt egyedi kábel x 50 mm² (H07Z-K vagy azonos értékű) EI 0 Ø 0 mm átmérőjű kábelköteg szigetelt egyedi kábelekből x,5 mm² (NYY-O vagy azonos értékű) EI 0 MSZ EN 50- szerint minimum A-s, d0 vagy A L -s, d0 tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C File Osztályozás falban Gyűrűs hézag kétoldali lezárása PROMASEAL -A-val a fenti keretfeltételekkel EI 0-U/C

79 Kábelátvezetések lezárása PROMASEAL -A 707 EI 0-tól Tömör szerkezetek D részlet tömör fal Furat tömör falban 5 D részlet kábelátvezetés tömör falban Elektromos szerelvény 5 E részlet kábelátvezetés tömör födémben Falvastagság 00 mm Gyűrűs hézag szélessége 0 mm Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége E részlet tömör födém Födém vastagsága Gyűrűs hézag szélessége Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ Furat tömör födémben 50 mm 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ Osztályozás falban Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) EI 0 Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) EI 0 Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) EI 0 Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel, stb. vagy azonos értékű) EI 0 Ø 0 mm kábelköteg szigetelt egyedi kábelekből x,5 mm² (NYY-O vagy azonos értékű) EI 0 Az összes szigetelt kábeltípus: Ø mm (telekommunikációs kábel, stb. vagy azonos értékű) EI 0, EI 0 Összekötött kábelkötegek: Ø 00 mm, szigetelt kábelek, egyedi kábel átmérője legfeljebb mm EI 0, EI 0 Üres lezárás: Ø 00 mm (lezárás mérete legfeljebb 0,0 m²) EI 0 File Elektromos szerelvény Osztályozás födémben Szigetelt egyedi kábel x 0 mm² (H07RN-F G 0 SW vagy azonos értékű) EI 0 Szigetelt egyedi kábel x 50 mm² (NXSEY vagy azonos értékű) EI 0 Kábelköteg db szigetelt egyedi kábelből 5 x,5 mm² (H07RN-F vagy azonos értékű) EI 0 Kábelköteg 0 db szigetelt egyedi kábelből x 0, mm² (telekommunikációs kábel, stb. vagy azonos értékű) EI 0 Ø 0 mm kábelköteg szigetelt egyedi kábelekből x,5 mm² (NYY-O vagy azonos értékű) EI 0 Az összes szigetelt kábeltípus: Ø mm (telekommunikációs kábel, stb. vagy azonos értékű) EI 0 Összekötött kábelkötegek: Ø 00 mm, szigetelt kábelek, egyedi kábel átmérője legfeljebb mm EI 0 Üres lezárás: Ø 00 mm (lezárás mérete legfeljebb 0,0 m²) EI

80 Kábelátvezetések lezárása PROMASEAL -A 707 EI 0-tól F részlet gyűrűs hézag lezárása nem éghető szigetelésű acélcsöveknél tömör falban Falvastagság Furat tömör falban 50 mm 5 F részlet gyűrűs hézag lezárása nem éghető szigetelésű acélcsöveknél tömör falban 5 Beépítési helyzet G részlet gyűrűs hézag lezárása nem éghető szigetelésű acélcsöveknél tömör födémben Gyűrűs hézag szélessége Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége Acélcsövek (U/C csővég konfiguráció) Átvezetés konfigurációja Szigetelés vastagsága Szigetelés testsűrűsége Szigetelés Gyűrűs hézag kétoldali lefedése PROMASEAL -A-val a fenti keretfeltételekkel 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ külső átmérő 50 mm és 0 mm csőfal vastagsága mm és, mm CS (MSZ EN - szerint) 0 mm 0 kg/m³ MSZ EN 50- szerint minimális tűzvédelmi osztály: A-s, d0 vagy A L -s, d0 (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C Osztályozás falban EI 0-U/C G részlet gyűrűs hézag lezárása nem éghető szigetelésű acélcsöveknél tömör födémben Födém vastagsága Gyűrűs hézag szélessége Gyűrűs hézag mélysége Kitöltés Kitöltés testsűrűsége Acélcsövek (U/C csővég konfiguráció) Szigetelés konfigurációja Szigetelés vastagsága Szigetelés testsűrűsége Szigetelés Furat tömör födémben 50 mm 0 mm 5 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ külső átmérő 50 mm és 0 mm csőfal vastagsága mm és, mm CS (MSZ EN - szerint) 0 mm File 0 kg/m³ MSZ EN 50- szerint minimális tűzvédelmi osztály: A-s, d0 vagy A L -s, d0 (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C Beépítési helyzet Gyűrűs hézag lezárása a felső és alsó oldalon PROMASEAL -A-val a fenti keretfeltételekkel Osztályozás födémben EI 0-U/C

81 Építési hézagok lezárása PROMASEAL -A 707 EI 0-tól Jelmagyarázat PROMASEAL -A kitöltés tömör fal és tömör födém szerelt fal A részlet építési hézagok kétoldali lezárása szerelt és tömör falban B részlet építési hézagok lezárása szerelt és tömör falban massza a tűzmentett oldalon Igazolás: ETA-/00 Előnyök: éghető anyagú kitöltéssel is igazolt jó tapadás átfesthető A szerelés menete nedvszívó felületek nedvesítése vízzel kitöltés (ásványgyapot vagy éghető szigetelés) elhelyezése vagy meghagyása tömítő massza felhordása (ügyelve a megfelelő tapadásra) tömítő massza simítása az átfestés óra múlva lehetséges, a tapadást és a kompatibilitást egyedi esetben meg kell vizsgálni a lezárás tartós jelölése. táblázat a 0 ml-es tubus elméleti kiadóssága Hézag 0 mm 5 mm 0 mm 5 mm 0 mm 0 mm 50 mm szélessége Hézag mélysége 0 mm, m,0 m,5 m, m,0 m 0, m 0, m 5 mm,0 m, m,0 m 0, m 0, m 0,5 m 0, m 0 mm,5 m,0 m 0,7 m 0, m 0,5 m 0, m 0, m Szerelt és tömör fal A és B részlet Falvastagság 00 mm Tömör fal testsűrűsége 50 kg/m³ Hézag szélessége 5 00 mm PROMASEAL -A mélysége,5 mm MSZ EN 50- szerint A tűzvédelmi Kitöltés osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C Kitöltés testsűrűsége 0 kg/m³ Hézagok mozgása %-ban 7,5 Hézagok kétoldali lezárása a kitöltésen,5 mm vastag PROMASEAL -A-val, A részlet: (függőleges hézagok függőleges teherhordó szerkezetben) EI 0 V M 7,5 F W 5-00 Hézagok egyoldali lezárása a kitöltésen 5 mm vastag PROMASEAL -A-val (massza a tűzmentett oldalon), B részlet: (függőleges hézagok függőleges teherhordó szerkezetben) EI 0 V M 7,5 F W 5-00 Hézagok kétoldali lezárása a kitöltésen 5 mm vastag PROMASEAL -A-val részen, A részlet: (függőleges hézagok függőleges teherhordó szerkezetben) EI 0 V M 7,5 F W 5-00 Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val (massza a tűzmentett oldalon), B részlet: (függőleges hézagok függőleges teherhordó szerkezetben) EI 0 V M 7,5 F W 5-00 File 0-05

82 Építési hézagok lezárása PROMASEAL -A 707 EI 0-tól Tömör építményszerkezet C és D részlet Födém vastagsága 50 mm C részlet építési hézag nem éghető kitöltéssel tömör födémben D részlet építési hézag nem éghető kitöltéssel tömör falban E részlet építési hézag éghető kitöltéssel tömör falban F részlet építési hézag éghető kitöltéssel tömör födémben Födém testsűrűsége Hézag szélessége PROMASEAL -A mélysége Kitöltés Kitöltés testsűrűsége Hézag mozgása %-ban 7,5 50 kg/m³ 5 00 mm 0 mm MSZ EN 50- szerint A tűzvédelmi osztály (kőzetgyapot, kerámiagyapot ), olvadáspont 000 C 0 kg/m³ Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val (massza a tűzmentett oldalon), C részlet: (vízszintes hézagok vízszintes teherhordó szerkezetben) EI 0 H M 7,5 F W 5-00 Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val, D részlet: (vízszintes hézagok falban, födémhez vagy tetőhöz csatlakozva) EI 0 T M 7,5 F W 5-00 E részlet Falvastagság Fal testsűrűsége Hézag szélessége PROMASEAL -A mélysége Kitöltés 00 mm 50 kg/m³ 5 00 mm 0 mm MSZ EN 50- szerint E tűzvédelmi osztály (pl. EPS) Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val, E részlet: (függőleges hézagok függőleges teherhordó szerkezetben) EI 0 V M 7,5 F W 5-00 F és G részlet Födém vastagsága Födém testsűrűsége Hézag szélessége PROMASEAL -A mélysége Kitöltés 50 mm 50 kg/m³ 5 00 mm 0 mm MSZ EN 50- szerint E tűzvédelmi osztály (pl. EPS) File Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val, F részlet: (vízszintes hézagok vízszintes teherhordó szerkezetben) EI 0 H M 7,5 F W 5-50 Hézagok egyoldali lezárása a kitöltésen 0 mm vastag PROMASEAL -A-val, G részlet: (vízszintes hézagok falban, födémhez vagy tetőhöz csatlakozva) EI 0 T M 7,5 F W 5-50 G részlet építési hézag éghető kitöltéssel tömör falban 0-05

83 Kombinált lezárás PROMASTOP -B téglával 70 EI 0-tól A részlet kombinált lezárás szerelt és tömör falban B részlet kombinált lezárás tömör födémben Jelmagyarázat PROMASTOP -B teherhordó szerkezet fémcső / nem éghető csövek műanyag cső 5 kábeltálca kábelköteg 7 éghető szigetelés / nem éghető szigetelés káva kialakítása építési acélháló 0 megfelelő rögzítő anyag tartós jelölés Igazolás: KB 075 Előnyök: nem engedi át a hideg füstöt gyors, egyszerű, száraz szerelés szálmentes lezárás egyszerű, pontos formakialakítás A szerelés menete: A kivitelezés lépései falátvezetésnél 00 mm-es káva kialakítása téglák elhelyezése kötésben a téglákat a szerelvények mérete szerint kis ráhagyással levágni és összenyomva elhelyezni kábelek és a kábelkötegek esetén PROMASEAL -AG massza egyik oldali felhordása (csöveknél nem szükséges) az utolsó sorba kerülő téglákat csekély ráhagyással (kb. 5-7 mm) méretre vágni, összenyomni és betolni a fennmaradó hézagba a lezárás tartós jelölése A kivitelezés lépései födémátvezetésnél a födém alsó síkjára építési acélháló ( 00 x 00 mm szemméret) elhelyezése a szerelés segítése és a lépésállóság érdekében kábelek és a kábelkötegek esetén PROMASEAL -AG massza egyik oldali felhordása a téglákat a szerelvények mérete szerint kis ráhagyással levágni és összenyomva elhelyezni téglák elhelyezése kötésben az utolsó sorba kerülő téglákat csekély ráhagyással (kb. 5-7 mm) méretre vágni, összenyomni és betolni a fennmaradó hézagba a lezárás tartós jelölése File Építési acélháló Üres lezárás kivitelezésénél a teherhordó szerkezet mindkét síkján építési acélhálót kell elhelyezni. Vízszintes kivitelezésnél szükség van a felső és az alsó oldalra szerelt acélháló összekötésére M menetes szárak, alátétek és anyák segítségével. 0-05
