1 Katalógus 2010/2011 Szerelvények

2 Üdvözöljük a vevőszolgálatnál Vevőszolgálati telefon: 29/ Telefax ajánlatkéréshez: 29/ Telefax megrendeléshez: 29/ info@obo.hu Internet: Használja az vevőszolgálat közvetlen telefonvonalát! A 06/ vevőszolgálati-vonalon naponta 7.30 és óra között állunk rendelkezésére az komplett elektromos installációs programjára vonatkozó bármely kérdésével kapcsolatban. Az újonnan struktúrált vevőszolgálat a teljes választékot kínálja Önnek: Szakértő tárgyalópartner az Ön régiójából Minden információ az termékválasztékáról Szakszerű tanácsadás speciális alkalmazási témákhoz Gyors és közvetlen hozzáférés az -termékek minden műszaki adatához a vevőközeli ügyekben is a legjobbak akarunk lenni! 2

3 Tartalomjegyzék Tervezési segédletek 5 Modul 45 dugalj-rendszerek 51 Modul 45connect dugalj-rendszerek 59 Modul 45 kapcsoló- és csatlakozórendszerek 63 Modul 45 adatátviteli és telekommunikációs rendszerek 73 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 81 Munkahely-rendszerek 91 Ipari és különleges dugalj-sorolások 97 Elosztó- és csatlakozórendszerek 107 Jegyzékek 115 3

4 Tervezési segédlet, általános -szemináriumok: Tudás első kézből A beépíthető szerelvényrendszerek témaköréhez kapcsolódó teljes körű oktatási és szeminárium-program keretében első kézből nyert szaktudással támogatja az a felhasználókat. Az elméleti alapok mellett a tanultaknak a mindennapi gyakorlatba való átültetéséről is szó van. Konkrét alkalmazási és számítási példák teszik teljessé a tudás átadását. Kiírási szövegek, termékinformációk és adatlapok Könnyebbé tesszük az életét: a gyakorlati igények szerint előkészített olyan anyagok széles választékával, amelyek Önt már az előmunkálatok során hatékonyan támogatják, például egy projekt tervezése és kalkulációja esetén. Ehhez tartoznak: Kiírási szövegek Termékinformációk Ismertetőlapok Adatlapok Ezeket folyamatosan aktualizáljuk, és az honlapról bármikor, ingyenesen letölthetők. Kiírási szövegek az Interneten ( alatt Több mint bejegyzés díjmentesen letölthető a KTS, BSS, TBS, FS, és UFS témakörökből. A rendszeres frissítések és bővítések révén mindig átfogó áttekintést nyerhet az -termékekről. Ehhez minden szokásos fájlformátum rendelkezésre áll (PF, OC, GAEB, HTM, TEXT, XM, ÖNORM). (írás.hu) 4

5 Tervezési és szerelési segédletek tartalomjegyzéke Általános tervezési segédletek 6 Modul 45 dugalj-rendszerek 11 Modul 45connect dugalj-rendszerek 15 Modul 45 kapcsoló- és csatlakozórendszerek 21 Modul 45 adatátviteli és telekommunikációs rendszerek 27 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 35 Ipari és különleges dugalj-sorolások 43 További információk 48 5

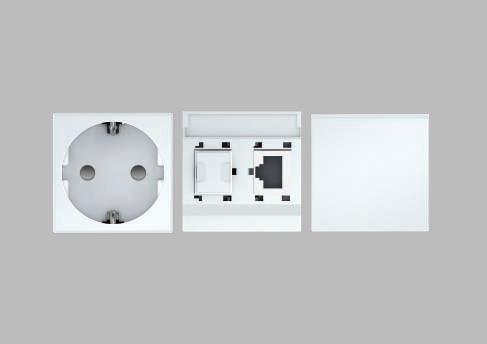

6 Tervezési segédlet, általános A Modul 45 rendszer Egy mindenkiért. Az új egyszerűség Minden épület egyedi megoldásokat igényel az elektromos szerelés terén. Az Modul 45 sorozatának segítségével mindig meg lehet találni a funkciónalitás és esztétikum öszhangját. Mert a Modul 45 univerzálisan alkalmazható: szerelvénybeépítő csatornákban, padló alatti rendszerekben, média oszlopokban, valamint a vakolat alatti és üreges fali szereléseknél egyaránt. Adapterek és beépíthető szerelvények segítségével a Modul 45-szerelvények FS-rendszerekben is használhatók 80-as felső résszel. Csatornák és takarókeretek együttes alkalmazása esetén olyan rendszer érhető el, amelynél minden a lehető legjobban illeszkedik egymáshoz, és néhány mozdulattal bármikor új körülményekhez illeszthető. A kapcsolók, dugaljak, valamint az adatátviteli és telekommunikációs eszközök egészen egyszerűen bepattinthatók. Még soha nem volt ilyen gyors és egyszerű a szerelvényezés. A Modul 45 előnyeinek áttekintése: Moduláris felépítés Egyszerű és gyors tervezés Könnyű szerelhetőség Nagy hatékonyság idő- és költség-megtakarítással Sokoldalú felhasználási lehetőség Kis helyigény Könnyű cserélhetőség Rugalmas illeszthetőség Kitűnő design 6

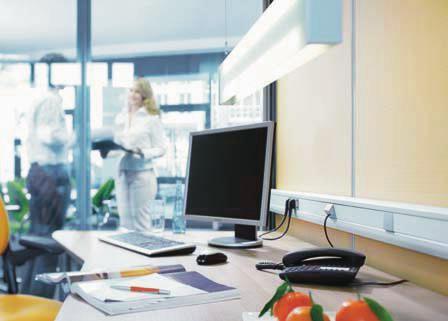

7 Modul 45 az -rendszerkörnyezetben Tervezési segédlet, általános Egy mindenkiért. Szerelvénybeépítő csatornák, 80- as felső rész Rendkívül könnyű szerelhetőség, moduláris rendszerfelépítés és gyakorlati tapasztalatokon alapuló anyagok jellemzik a műanyagból, acéllemezből vagy alumíniumból készült szerelvénybeépítő csatornákat. Szerelvénydoboz és takarókeret segítségével a Modul 45- rendszer is beépíthető. eskbox A legjobban ellátott: a eskbox egyedileg felszerelhető a Modul 45-sorozat adatátviteli és telekommunikációs csatlakozóival, dugaljaival és kapcsolókkal. Kialakításával a eskbox az íróasztal dísze elegáns, íves formája miatt. média oszlop Szebben nem folyhat energia: az ISS média oszlop-rendszerei lehetővé teszik az ellátóhelyek szabad pozícionálását a munkahely közelében. Az előre szerelvényezett Modul 45-szerelvényekkel már be van építve a rugalmas jövő. Rapid 45 szerelvénybeépítő csatornák Egyszerű szerelés, tökéletes optika: a Rapid 45 szerelvénybeépítő csatorna univerzálisan alkalmazható. Használható parapet- vagy padlószegély-csatornaként, és sok helyet biztosít a vezetékeknek. Egyetlen kézmozdulattal pattinthatók be a csatornaprofilba a kapcsolók, a dugaljak és a többi szerelvények. Padló alatti rendszerek Az padló alatti rendszerei kényelmes és biztonságos hozzáférést tesznek lehetővé az energiaellátáshoz, a belső és külső adatátviteli hálózatokhoz, valamint a telekommunikációhoz. Különösen elegáns a rejtett vezetékfektetés. A Modul 45 termékcsalád bármely padlófajtához és alkalmazási terűlethez tartalmaz megoldásokat. Vakolat alá és üreges falba szerelhető dobozok A Modul 45-szerelvények egyre jobban érvényesülnek. Az új megoldásokkal és termékekkel felel meg a praktikus komponensek iránti növekvő keresletnek: a vakolat alatti és üreges fali megoldásokkal új installációs lehetőségek adódnak. Energiaellátó egység Minden jó fentről érkezik: a különösen robusztus felépítésű és az ipari alkalmazásra megfelelő energiaellátó egység a mennyezetre kerül. Az egység felszerelhető Modul 45- szerelvényekkel, és csatlakozási lehetőségeket biztosít az erősáramú, az adatátviteli és telekommunikációs csatlakozókhoz valamint a sűrített levegőhöz. Előre szerelvényezett és előre huzalozott egységek érhetők el. 7

8 Tervezési segédlet, általános Milyen költség- és időbeli hatásai vannak a Modul 45-rendszernek? A szerelés gyors és költséghatékony módja. Az idő pénz A Modul 45-rendszer a projekt minden fázisában gyorsabbá, ezzel kedvezőbbé teszi a munkavégzést. Az egységes beépítési méretnek és a sokféle komponensnek és tartozéknak köszönhetően a rendszer a legkülönbözőbb alkalmazási területekkel rendelkezik. Ez meggyorsítja a tervezést - ez pedig döntő versenyelőny, főleg a rövid határidejű munkák esetén. A tárolási és logisztikai költségek is csökkenthetők: különböző gyártók különböző rendszereiből kevesebbre van szükség. A bepattintós technika arra szolgál, hogy gyorsan el lehessen végezni a szereléseket és az utólagos változtatásokat. Időmegtakarítás a Plug & Play révén Az új Modul 45connect dugaljrendszerrel az az elektromos szerelés legidőtakarékosabb, legegyszerűbb és legbiztonságosabb módját kínálja. Egy GST18i dugaszoló rendszerhez való adapter egyszerűen rápattintásra kerül a dugaljra, és lehetővé teszi az áramellátás gyors csatlakoztatását és továbbvezetését V hosszabbító vezetékekkel. A dugaljak csatlakoztatásakor nincs többé szükség az olyan időigényes munkalépésekre, mint a kábelek lecsupaszítása, vezetékek csatlakoztatása és a húzásmentesítés felszerelése. Egy elv, amely számít A funkció és a kivitel mellett az installációs és szerelési idők manapság lényeges jellemzőivé váltak egy terméknek. A Modul 45-rendszer leegyszerűsíti az installációt, ezáltal csökkenti a szereléshez szükséges időt. A szerelvények beépítéséhez, kiszereléséhez és cseréjéhez szükséges ráfordítások egyértelműen kisebbek a hagyományos szerelvényekhez képest. A döntő előny: a kapcsolók, dugaljak és társaik egyszerűen, egyetlen kézmozdulattal pattinthatók be a rendszerbe máris készen van egy tökéletes, szép kivitelű és praktikus szerelvényezés. 8

9 Melyik az ideális installációs rendszer a Modul 45-rendszer számára? Tervezési segédlet, általános Az álomcsapat: Rapid 45 és Modul 45-rendszer. Egymáshoz illeszutve: a Rapid 45 és a Modul 45-rendszer A Rapid 45 szerelvénybeépítő csatornák és a 45 mm-es fedélnyílással rendelkező média oszlopok kifejezetten a Modul 45-rendszer szerelvényeihez lettek kifejlesztve: a modern, karcsú tervezésű és korszerű, gazdaságos installáció tökéletes összhangja. A szereléshez nincs szükség kiegészítő építőelemekre, például szerelvénydobozokra, adapterekre vagy takarókeretekre. A szerelvények közvetlenül a fedélnyílásba kerülnek bepattintásra, verhetetlen párost alkotva ezzel. Markáns: GEK szerelvénybeépítő-csatorna Rapid 45 A Rapid 45-re jellemző a markáns forma a ferde szélű felső szélekkel. Eloxált felületének köszönhetően a Rapid 45 alumínium gond nélkül integrálható elegánsabb kialakítású irodákba. Két méretben érhető el, egy- vagy kétrekeszes kialakításban. Szép karcsú ISS 45-ös fedélnyílás. Egy mindössze 70 mm-es átmérővel az ISS Modul 45-rendszer alumínium profilja jó alakúvá teszi a rendszert. Az elülső oldalon található egy nyílás a Modul 45-rendszerek kapcsoló és egyéb szerelvényeinek közvetlen beépítéséhez. Ezt egy alumínium felső rész teljesen lefedi. Ezáltal lehetővé válik a rendkívül karcsú építési forma. 9

10 Vizsgálati jel STOWARZYSZENIE EEKTRYKÓW POSKICH, engyelország KEMA-KEUR, Hollandia Osztrák Elektrotechnikai Szövetség, Ausztria Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország További információk 48

11 Piktogramok magyarázata Felületek szalaghorganyzott Megfelelőségi jel Európai Közösség, EK-irányelvek szerinti EK megfelelőségi nyilatkozat Minőségi jel halogénmentes; klór, fluor és bróm nélkül UV ÁÓ Specifikus termékszimbólumok Átmérő 60 mm Átmérő 68 mm Védőkészülék az MSZ EN szerint PZ 2/3 zónahatár Akusztikus jelzés Alapanyagok, fémek Alumínium Acél Alapanyagok, műanyagok Poliamid Polikarbonát Polietilén Polipropilén Polisztirol Polivinilklorid 49

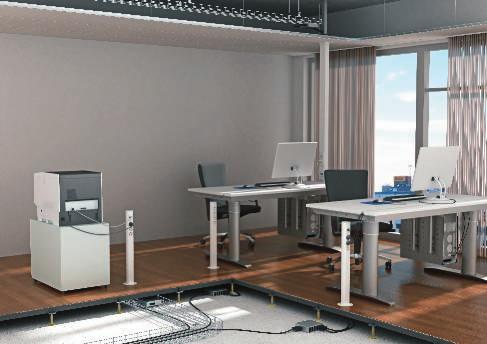

12 Rövid info A munkahelyek ellátásához több fix és dugaszolt csatlakozású energiaelosztó áll rendelkezésre. Minden dugaszoló-csatlakozó GST18i csatlakozórendszerrel van felszerelve és húzásmentesítéssel rendelkezik. Ha különböző áramkörökre és/vagy kommunikációs és adatátviteli csatlakozásokra csak egyetlen ellátó ponton van szükség a munkahely ellátásához, akkor egy Consolidation Point alkalmazására van szükség. Ennek háza elő van készítve a Modul 45- szerelvények beépítéshez. Rendszerelemek Consolidation Point Energiaelosztó Csatlakozó-/hüvelyrész Hosszabbító vezetékek Rendszerleírás Consolidation Point anyag. Horganyzott acélllemez Szerelvénybeépítés: Modul 45-szerelvények Bemenet: fix csatlakozás 5-pólusú kapocsblokkon keresztül ill. közvetlenül a csatlakozó szerelvényekre Energiaelosztó anyag: horganyzott acéllemez Szerelvénybeépítés: nem lehetséges, előre szerelvényezett GST18i dugórendszerrel Bemenet: fix csatlakozás esetén 5- pólusú kapocsblokkon keresztül, dugós csatlakozás esetén 5-pólusú dugaszos összekötőn át, GST18i típus, 1 vagy 2 háromfázisú áramkör Kimenet: 6 ill. 2 x 6 dugaszos öszszekötő, 3-pólusú, GST18i típusú 106

13 Energiaelosztó-rendszerek Consolidation Point Energiaelosztó Üres készülékház Modul 45 tartólemez Kábelkivezetés tartólemez Vaklemez Sorkapocsléc Energiaelosztók, fix csatlakozás Energiaelosztók, dugaszolt csatlakozás Csatlakozótartozék Hosszabbító vezeték Csatlakozórész, 3-pólusú Hüvelyrész, 3-pólusú Elosztóblokk, 3-pólusú Csatlakozórész, 5-pólusú Hüvelyrész, 5-pólusú ugó-hüvely, 3-pólusú ugó-hüvely, 3-pólusú, halogénmentes

14 Consolidation Point Üres készülékház Típus CP45-G 8A db Acél 190, Consolidation Point üres készülékház 4 Modul 45 szerelvény beépítéséhez (bővíthető max. 8 Modul 45 szerelvényre), ház alsó részből és fedélből áll, az adatátvitel és telekommunikáció, valamint az erősáram elválasztására szolgáló fedlapból, 2 tartólapból a 2 db Modul 45 szerelvények egyenkénti beszereléséhez, 2 vaklemezből, 2 db V-TEC M25 tömszelencéből és egy védővezető-csatlakozószegletből áll. Modul 45 tartólap 1 Típus CP45-TP M 1 4, db Acél Tartólap 2 db Modul 45-szerelvény rögzítéséhez egy Consolidation Point-ba Kábelkivezető tartólap Típus CP45-TP KE db Acél Tartólap a Consolidation Point-ba történő kábelbevezetéshez. 1 8, Vaklemez Típus CP45-BP 1 8, db Acél Vaklemez egy Consolidation Point-házon lévő szerelőnyílás lezárásához. Sorkapocs Típus Szín CP45-K fekete 1 2, Csavar nélküli dugaszolható kapocsléc reteszelhető lábbal, 5-pólusú, 0,5-4 mm² keresztmetszetű vezetékekhez. Energiaelosztó-rendszerek 108 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

15 Energiaelosztó és tartozékok Fix bekötésű energiaelosztó Típus UVS-6W2 db Acél Erősáramú energiaelosztó fix bekötéssel, szerelvényezett és előre huzalozott. 77, Bemenet: 1 db háromfázisú áramkör szorító csavar nélküli kapocsblokkon át, 5-pólusú, 0,5-4 mm² vezeték keresztmetszetekhez. Kimenet: 6 önreteszelő csatlakozó dugó, 3-pólusú, fehér, 16 A, GST18i típusú (csatlakozó hüvely: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. Típus UVS-6S2 db Acél Erősáramú energiaelosztó fix bekötéssel, szerelvényezett és előre huzalozott. 1 77, Bemenet: 1 db háromfázisú áramkör szorító csavar nélküli kapocsblokkon át, 5-pólusú, 0,5-4 mm² vezeték keresztmetszetekhez. Kimenet: 6 önreteszelő csatlakozódugó, 3-pólusú, fekete, 16 A, GST18i típusú (csatlakozó hüvely: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. Típus UVS-6S6W2 db Acél Erősáramú energiaelosztó fix bekötéssel, szerelvényezett és előre huzalozott , Bemenet: 2 db háromfázisú áramkör szorító csavar nélküli kapocsblokkon át, 5-pólusú, 0,5-4 mm² vezeték keresztmetszetekhez. Kimenet: 12 önreteszelő csatlakozó, 3-pólusú, fehér (6x) és fekete (6x), 16 A, GST18i típusú (csatlakozó hüvely háromfázisú áramkörönként: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. ugaszolt csatlakozású energiaelosztó 1 Típus UVS-6W2SA 1 79, db Acél Erősáramú energiaelosztó dugós csatlakozással, szerelvényezett és előre huzalozott. Bemenet: 1 db háromfázisú áramkör egy önreteszelő csatlakozón keresztül, 5-pólusú, GST18i típusú (csatlakozódugó). Kimenet: 6 db önreteszelő csatlakozó, 3-pólusú, fehér, 16 A, GST18i típusú (csatlakozó hüvely: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. Típus UVS-6S2SA db Acél 1 79, Erősáramú energiaelosztó csatlakozó hüvellyel, szerelvényezett és előre huzalozott. Bemenet: 1 db háromfázisú áramkör egy önreteszelő csatlakozón keresztül, 5-pólusú, GST18i típusú (csatlakozódugó). Kimenet: 6 db önreteszelő csatlakozó, 3-pólusú, fekete, 16 A, GST18i típusú (hüvelyrész: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. Típus UVS-6S6W2SA db Acél Erősáramú energiaelosztó dugós csatlakozással, szerelvényezett és előre huzalozott. 140, Bemenet: 2 db háromfázisú áramkör egy önreteszelő csatlakozón keresztül, 5-pólusú, GST18i típusú (csatlakozódugó). Kimenet: 12 db önreteszelő csatlakozó, 3-pólusú, fehér (6x) és fekete (6x), 16 A, GST18i típusú (csatlakozó hüvely háromfázisú áramkörönként: 2 x 1, 2 x 2, 2 x 3). Belső vezetékezés: PVC egyerű vezeték, H07V-U2,5. 1 Energiaelosztó-rendszerek Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 109

16 Energiaelosztó és tartozékok 3 pólusú csatlakozó dugó, rugós csatlakozású Típus Szín ST-F GST18i3p SW fekete 5 2, ST-F GST18i3p W fehér 5 2, pólusú csatlakozórész, GST18i típusú rugóerő-csatlakozással a 1,5-2,5 mm² merev vezetékek számára, sodrott, többeres 1,5 mm² vezetékek érvéghüvelyekkel, szerelés nélkül húzásmentesítővel, a helyszínen konfekcionálható, 250 V, 16 A. 2 csatlakozás pólusonként, H05VV, NYM (Ø 7,8-10,33 mm) vezetékekhez, reteszelhető a VE 0628 szerinti húzásmentesítés szerint reteszeléssel ellátható. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 45 mm 9 mm 3 pólusú csatlakozó dugó, csavaros csatlakozású Típus Szín ST-S GST18i3p SW fekete 5 2, ST-S GST18i3p W fehér 5 2, pólusú, GST18i típusú csavaros csatlakozóval ellátott csatlakozórész, alacsony építési magasság (nincs csatlakozásihely-veszteség elosztóblokkokkal való kombinációban), 0,75-2,5 mm² keresztmetszethez, egy- és többeres vezeték, érvéghüvely nélkül csatlakoztatható, 6,5-10,5 mm-es vezetékátmérőhöz (H05VV, NYM), szerelés nélkül húzásmentesítővel, helyszínen konfekcionálható, 250 V, 16 A. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 31 mm 7 mm 3 pólusú csatlakozó hüvely, rugós-csatlakozású Típus Szín BT-F GST18i3p SW fekete 5 2, BT-F GST18i3p W fehér 5 2, GST18i típusú, rugóerő-csatlakozású 3-pólusú hüvelyrész 1,5-2,5 mm²-es tömör vezetékhez, ill. ultrahanggal hegesztett, hajlékony vezetékhez, érvéghüvelyekkel rendelkező, 1,5 mm²-es vezetékekhez, szerelés nélkül húzásmentesítővel, a helyszínen konfekcionálható, 250 V, 16 A. Pólusonként 2 csatlakozás H05VV, NYM (Ø 7,8-10,33 mm) vezetékekhez, reteszelhető, a VE 0628 szerinti húzásmentesítés szerint reteszeléssel ellátható. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 45 mm 9 mm Energiaelosztó-rendszerek 3 pólusú csatlakozó hüvely, csavaros csatlakozású Típus Szín BT-S GST18i3p SW fekete 5 2, BT-S GST18i3p W fehér 5 2, pólusú, GST18i típusú csavaros csatlakozóval ellátott csatlakozó hüvely, alacsony építési magasság (nincs csatlakozásihely-veszteség elosztóblokkokkal való kombinációban), 0,75-2,5 mm² keresztmetszethez, merev- és hajlékony vezetékhez, érvéghüvely nélkül csatlakoztatható, 6,5-10,5 mm-es vezetékátmérőhöz (H05VV, NYM), szerelés nélkül húzásmentesítővel, helyszínen konfekcionálható, 250 V, 16 A. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 31 mm 7 mm Elosztóblokk, 3 pólusú, 1E/3A Típus Szín VB-3 GST18i3p fekete 5 3, Elosztóblokk reteszeléssel, GST18i típusú, 1 bemenet 3-pólusú csatlakozórésszel és 3 kimenet 3-pólusú csatlakozóhüvellyel. 110 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

17 Energiaelosztó és tartozékok Elosztóblokk, 3 pólusú, 1E/5A Típus Szín VB-5 GST18i3p fekete 5 5, Elosztóblokk reteszeléssel, GST18i típusú, 1 bemenet 3-pólusú csatlakozórésszel és 5 kimenet 3-pólusú csatlakozóhüvellyel. Elosztóblokk, 3 pólusú, T alakú Típus Szín VB-T GST18i3p fekete 5 2, T-elosztó reteszeléssel, GST18i típusú, 1 bemenet 3-pólusú csatlakozórésszel és 2 kimenet 3- pólusú csatlakozó hüvellyel. 5 pólusú csatlakozó dugó, csavaros csatlakozású Típus Szín ST-S GST18i5p SW fekete 5 4, Csatlakozórész, 5-pólusú, GST18i típusú, csavaros csatlakozóval 1,5-2,5 mm² vezetékekhez, egy- és többeres, húzásmentesítéssel, pólusonként egy csatlakozás, szereletlen, H05VV (Ø 9,5-13,5) és NYM (Ø 10,5-13,5 mm) vezetékekhez, reteszelhető, a VE 0628 szerinti húzásmentesítéssel egy reteszeléssel ellátott, 250 V, 16 A. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 8 mm 46 mm 5 pólusú csatlakozó hüvely, csavaros csatlakozású Típus Szín BT-S GST18i5p SW fekete 5 4, Csatlakozó hüvely, 5-pólusú, GST18i típusú, csavaros csatlakozóval 1,5-2,5 mm² merev és hajlékony vezetékekhez,, húzásmentesítéssel, pólusonként egy csatlakozás, szereletlen, H05VV (Ø 9,5-13,5) és NYM (Ø 10,5-13,5 mm) vezetékekhez, reteszelhető, a VE 0628 szerinti húzásmentesítéssel egy reteszeléssel ellátott, 250 V, 16 A. Köpenyhántolási hossz: Szigetelés-eltávolítási hossz: 8 mm 46 mm Energiaelosztó-rendszerek Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 111

18 Hosszabbító vezeték 3 pólusú hosszabbító vezeték, keresztmetszet: 1,5 mm² Típus mm Vezetékhossz Keresztmetszet mm² Pólusok száma Szín V-3Q1.5 1 SW ,5 3 fekete 1 14, V-3Q1.5 2 SW ,5 3 fekete 1 28, V-3Q1.5 3 SW ,5 3 fekete 1 42, V-3Q1.5 4 SW ,5 3 fekete 1 56, V-3Q1.5 5 SW ,5 3 fekete 1 70, V-3Q1.5 6 SW ,5 3 fekete 1 84, V-3Q1.5 7 SW ,5 3 fekete 1 98, V-3Q1.5 8 SW ,5 3 fekete 1, V-3Q1.5 9 SW ,5 3 fekete 1 126, V-3Q SW ,5 3 fekete 1 140, V-3Q SW ,5 3 fekete 1 154, V-3Q SW ,5 3 fekete 1 168, V-3Q SW ,5 3 fekete 1 182, V-3Q SW ,5 3 fekete 1 196, V-3Q SW ,5 3 fekete 1 210, mm 3 x 1,5 mm²-es összekötő vezeték hüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. 3 x 1,5 mm²-es összekötő vezeték hüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. Típus Vezetékhossmetszet Kereszt- Pólusok Szín száma mm² V-3Q1.5 1 W ,5 3 fehér 1 14, V-3Q1.5 2 W ,5 3 fehér 1 28, V-3Q1.5 3 W ,5 3 fehér 1 42, V-3Q1.5 4 W ,5 3 fehér 1 56, V-3Q1.5 5 W ,5 3 fehér 1 70, V-3Q1.5 6 W ,5 3 fehér 1 84, V-3Q1.5 7 W ,5 3 fehér 1 98, V-3Q1.5 8 W ,5 3 fehér 1, V-3Q1.5 9 W ,5 3 fehér 1 126, V-3Q W ,5 3 fehér 1 140, V-3Q W ,5 3 fehér 1 154, V-3Q W ,5 3 fehér 1 168, V-3Q W ,5 3 fehér 1 182, V-3Q W ,5 3 fehér 1 196, V-3Q W ,5 3 fehér 1 210, pólusú hosszabbító vezeték, keresztmetszet: 2,5 mm² Energiaelosztó-rendszerek Típus mm 3 x 2,5 mm²-es összekötő vezeték hüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. Vezetékhossz Keresztmetszet mm² Pólusok száma Szín V-3Q2.5 1 SW ,5 3 fekete 1 18, V-3Q2.5 2 SW ,5 3 fekete 1 36, V-3Q2.5 3 SW ,5 3 fekete 1 54, V-3Q2.5 4 SW ,5 3 fekete 1 72, V-3Q2.5 5 SW ,5 3 fekete 1 90, V-3Q2.5 6 SW ,5 3 fekete 1 108, V-3Q2.5 7 SW ,5 3 fekete 1 126, V-3Q2.5 8 SW ,5 3 fekete 1 144, V-3Q2.5 9 SW ,5 3 fekete 1 162, V-3Q SW ,5 3 fekete 1 180, V-3Q SW ,5 3 fekete 1 198, V-3Q SW ,5 3 fekete 1 216, V-3Q SW ,5 3 fekete 1 234, V-3Q SW ,5 3 fekete 1 2, V-3Q SW ,5 3 fekete 1 270, Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

19 3 pólusú hosszabbító vezeték, keresztmetszet: 2,5 mm² Hosszabbító vezeték Típus mm 3 x 2,5 mm²-es összekötő vezeték hüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. Vezetékhossz Keresztmetszet mm² Pólusok száma Szín V-3Q2.5 1 W ,5 3 fehér 1 18, V-3Q2.5 2 W ,5 3 fehér 1 36, V-3Q2.5 3 W ,5 3 fehér 1 54, V-3Q2.5 4 W ,5 3 fehér 1 72, V-3Q2.5 5 W ,5 3 fehér 1 90, V-3Q2.5 6 W ,5 3 fehér 1 108, V-3Q2.5 7 W ,5 3 fehér 1 126, V-3Q2.5 8 W ,5 3 fehér 1 144, V-3Q2.5 9 W ,5 3 fehér 1 162, V-3Q W ,5 3 fehér 1 180, V-3Q W ,5 3 fehér 1 198, V-3Q W ,5 3 fehér 1 216, V-3Q W ,5 3 fehér 1 234, V-3Q W ,5 3 fehér 1 2, V-3Q W ,5 3 fehér 1 270, pólusú, halogénmentes hosszabbító vezeték, keresztmetszet: 2,5 mm² Típus mm Vezetékhossz Keresztmetszet mm² Pólusok száma Szín V-3Q2.5 H1 SW ,5 3 fekete 1 16, V-3Q2.5 H2 SW ,5 3 fekete 1 32, V-3Q2.5 H3 SW ,5 3 fekete 1 48, V-3Q2.5 H4 SW ,5 3 fekete 1 64, V-3Q2.5 H5 SW ,5 3 fekete 1 80, V-3Q2.5 H6 SW ,5 3 fekete 1 96, V-3Q2.5 H7 SW ,5 3 fekete 1, V-3Q2.5 H8 SW ,5 3 fekete 1 128, V-3Q2.5 H9 SW ,5 3 fekete 1 144, V-3Q2.5 H10 SW ,5 3 fekete 1 160, V-3Q2.5 H11 SW ,5 3 fekete 1 176, V-3Q2.5 H12 SW ,5 3 fekete 1 192, V-3Q2.5 H13 SW ,5 3 fekete 1 208, V-3Q2.5 H14 SW ,5 3 fekete 1 224, V-3Q2.5 H15 SW ,5 3 fekete 1 240, mm 3 x 2,5 mm²-es halogénmentes, hosszabbító vezetékek csatlakozóhüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. Típus Vezetékhossmetszet Kereszt- Pólusok Szín száma mm² V-3Q2.5 H1 W ,5 3 fehér 1 16, V-3Q2.5 H2 W ,5 3 fehér 1 32, V-3Q2.5 H3 W ,5 3 fehér 1 48, V-3Q2.5 H4 W ,5 3 fehér 1 64, V-3Q2.5 H5 W ,5 3 fehér 1 80, V-3Q2.5 H6 W ,5 3 fehér 1 96, V-3Q2.5 H7 W ,5 3 fehér 1, V-3Q2.5 H8 W ,5 3 fehér 1 128, V-3Q2.5 H9 W ,5 3 fehér 1 144, V-3Q2.5 H10 W ,5 3 fehér 1 160, V-3Q2.5 H11 W ,5 3 fehér 1 176, V-3Q2.5 H12 W ,5 3 fehér 1 192, V-3Q2.5 H13 W ,5 3 fehér 1 208, V-3Q2.5 H14 W ,5 3 fehér 1 224, V-3Q2.5 H15 W ,5 3 fehér 1 240, x 2,5 mm²-es halogénmentes, hosszabbító vezetékek csatlakozóhüvely - csatlakozódugó kivitelben, GST18i csatlakozórendszerrel. Energiaelosztó-rendszerek Kérjük, hogy a megrendelésén mindig tüntesse fel a termék

20 114

21 Jegyzékek Betűrendes tartalomjegyzék 116 Számok szerinti típusjegyzék 118 Típusjegyzék

22 Betűrendes tartalomjegyzék 3 3 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó dugó, rugós csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, pólusú csatlakozó hüvely, rugós-csatlakozású, pólusú hosszabbító vezeték, keresztmetszet: 1,5 mm², 3 pólusú hosszabbító vezeték, keresztmetszet: 2,5 mm², - 3 pólusú, halogénmentes hosszabbító vezeték,, keresztmetszet: 2,5 mm² 5 5 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, 111 A A típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség Adapter 90 -kal elforgatott kapcsolóbeépítéshez, 66 Adatátviteli és telekommunikációs tartó, 1/1, 75 modulszélesség Adatátviteli és telekommunikációs tartó, 1/2, 74 modulszélesség Adatcsatlakoztató modul tartólemezzel, CAT5e, 74 Adatcsatlakoztató modul tartólemezzel, CAT5e,, 74 árnyékolt Adatcsatlakoztató modul tartólemezzel, CAT6,, 74 árnyékolt 10 GbE számára Adatcsatlakoztató modul tartólemezzel, CAT6., 74 Antenna dugaszolóaljzat 1 modulszélesség, 70 B B típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség C C típusú adatátviteli és telekommunikációs tartó, 1/1, modulszélesség CEE dugaszoló berendezés, 102, 105 CP-rendezőkábel, dugó-hüvely kivitel, 76 Csatlakozás- és összekötésvédelem, 76 Csatlakozás- és összeköttetésvédelem, 75 Csatlakozés elleni védelem RJ45-höz, 76 Csillárkapcsoló, 1/1 modulszélesség, 66 Csomóponti lánc, 100, 103 eskbox 4 Modul 45-szerelvényhez, 92 eskbox 8 Modul 45-szerelvényhez, 92 ugaszolóaljzat földelőcsappal 0 reteszelt kivitel, 54 ugaszolóaljzat földelőcsappal 33 reteszelt kivitel, ugaszolóaljzat földelőcsappal, 0, 53, 101 ugaszolóaljzat földelőcsappal, 33, 53, 60, 101 ugaszolóaljzat, dán szabvány 0, 55, 102 ugaszolóaljzat, svájci szabvány, 0, 55, 102 ugaszolt csatlakozású energiaelosztó, 109 E Egyenes csatlakozóadapter, csatlakozó dugó, 60 Egyenes csatlakozóadapter, csatlakozó hüvely, 60 Egypólusú kapcsoló, 1/1 modulszélesség, 65 Egypólusú kapcsoló, 1/2 modulszélesség, 64 Elosztóblokk, 3 pólusú, 1E/3A, 110 Elosztóblokk, 3 pólusú, 1E/5A, 111 Elosztóblokk, 3 pólusú, T alakú, 111 EP típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség F F típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség Fedél 180 -os mozgásérzékelőhöz, 67 Fedél időkapcsolóhoz, 68 F Fedél redőnyórához, 68 Fedél szobatermosztáthoz, 68 Fenékkivezetés T-leágazással flexibilis, 93 vezetékcsatornához Fényvezetőszál-csatoló tartólappal, 74 Fix bekötésű energiaelosztó, 109 Flexibilis vezetékcsatorna, 92 G Glimmlámpás egység, 89 H Húzásmentesítő, 55, 61 Húzórugó VH-4 / VH-8, 100 Húzórugó VHF-8, 103 J Jelzőfedelek, 82 K Kábelkivezető tartólap, 108 Kábelkivezető, 1/1 modulszélesség, 70 Kerek fenékkivezetés flexibilis vezetékcsatornához, 93 Keresztkapcsoló, 1/1 modulszélesség, 66 Kódlap, 55 E elem, 66 M Mechanikus és vizuális csatlakozás elleni védelem, 75 Modalnet-ház, alapkonfiguráció, 87 Modalnet-ház, bővítőmodul, 87 Modalnet-takarókeret, Modul 45, 2 modulos, 88 Modalnet-takarókeret, Modul 45, 2 x 1 modulos, 88 Modalnet-üreges fali installáció, 2 részes, 87 Modalnet-üreges fali installáció, 3 részes, 87 Modalnet-üreges fali installáció, 4 részes, Modalnet-üreges fali installáció, 5 részes, 88 Modalnet-üreges fali installáció, 6 részes, 88 Modalnet-védőberendezés beépítés, 88 Modul 45 1 modulos takarókeret, 83 Modul 45 2 x 1 modulos takarókeret, 83 Modul 45 3 x 1 modulos takarókeret, 83 Modul 45 tartólap, 108 Modul 45 tartólap rögzítőköröm nélkül, 83 Modul 45 tartólap rögzítőkörömmel, 83 Modul 45, 1 modulos szerelvénydoboz takarókeret, 84 Modul 45, 2 modulos szerelvénydoboz takarókeret, 85 Modul 45, 3 modulos szerelvénydoboz takarókeret, 86 N Nyomógombos fényerőszabályozó, 1/2 modulszélesség, 67 Ö Összekötő adapter, 61 P PA típusú adatátviteli és telekommunikációs tartó, 1/1, 79 modulszélesség Padlósín flexibilis vezetékcsatornához, 93 Potenciálkiegyenlítő doboz, 1/1 modulszélesség, 70 Ragasztószalag flexibilis vezetékcsatornához R, 93 Redőny nyomógomb, 1/1 modulszélesség, 66 Redőnykapcsoló, 1/1 modulszélesség, 66 Reléegység, 1/1 modulszélesség, 67 Rendezőkábel, dugó-dugó kivitel, _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) 116

23 Betűrendes tartalomjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) R RJ45-ről RJ11/RJ12-re szűkítő keret, 74 Rögzítőkengyel flexibilis vezetékcsatornához, 92 Rögzítőszeglet flexibilis csatornához, GES, 94 szerelvénybeépítő egységekbe Rögzítőszeglet flexibilis csatornához, GESRM2, 94 szerelvénybeépítő egységbe S Safe Clip, 75 Sarkos fenékkivezetés flexibilis vezetékcsatornához, 93 Sarkos fenékkivezetés lamellával flexibilis, 93 vezetékcsatornához SAT antenna dugaszolóaljzat 1/2 modulszélesség, 69 Sorkapocs, 108 T Tartó húzásmentesítővel flexibilis vezetékcsatornához, 92 Tartólap Modul 45, egyes szerelvénydoboz számára, 84 Tartólap Modul 45, hármas szerelvénydoboz számára, 86 Tartólap Modul 45, kettes szerelvénydoboz számára, 85 Telefoncsatlakozó-doboz, 1/1 modulszélesség, 70 Tépőzáras szalag eskbox rögzítéshez, 92 T-leágazás flexibilis vezetékcsatorna számára, 93 Többször használható védőfedél Modul 45, 84 szerelvénydobozhoz, egyes Többször használható védőfedél Modul 45, 86 szerelvénydobozhoz, hármas Többször használható védőfedél Modul 45, 85 szerelvénydobozhoz, kettes Túlfeszültség-védelem, 1/2 modulszélesség, akusztikus, 69 jelzés Túlfeszültség-védelem, 1/2 modulszélesség, optikai, 69 jelzés Túlfeszültség-védelmi modul, akusztikus jelzés, 69 Túlfeszültség-védelmi modul, ÜSM-A, 56, 61 U U alakú csatlakozóadapter, csatlakozó dugó, 61 Ü Üreges falba szerelhető kettős szerelvénydoboz, 82 Üreges falba szerelhető szerelvény-/kötődoboz, 82 Üreges falba szerelhető szerelvénydoboz, 82 Üreges falba szerelhető szerelvénydoboz Modul 45,, 85 dupla Üreges falba szerelhető szerelvénydoboz Modul 45,, 84 egyes Üreges falba szerelhető szerelvénydoboz Modul 45,, 86 hármas Üres készülékház, 108 V Vakfedél, 1/1 modulszélesség, 71 Vakfedél, 1/2 modulszélesség, 71 Vaklemez, 108 Vakolat alá szerelhető szerelvénydoboz, egyes, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, hármas, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, kettes, Modul, szerelvény számára Vakolat alatti szerelvény -/összekötő dobozok, 82 Vakolat alatti szerelvénydoboz, 82 Váltókapcsoló, 1/1 modulszélesség, 65 Váltókapcsoló, 1/2 modulszélesség, 65 Váltónyomógomb, 1/1 modulszélesség, 64 Váltónyomógomb, 1/2 modulszélesség, 64 Védőérintkezős dugaszolóaljzat 0,, 101 Védőérintkezős dugaszolóaljzat 33,, 60, 101 Védőérintkezős dugaszolóaljzat 45 csapófedéllel, IP44, 105 VH-4 / VH-8 takarólemez, VH-4 ellátóegység sűrítettlevegő-csatlakozással, IP20, VH-4 ellátóegység, IP20, 98 V VH-4 válaszfal, 100 VH-8 ellátóegység sűrítettlevegő-csatlakozással, IP20, 99 VH-8 ellátóegység, IP20, 99 VH-8 válaszfal, 100 VHF-8 ellátóegység, IP44, 103 VHF-8 ellátóegység, IP44 sűrítettlevegő-csatlakozással, 103 VHF-8 takarólemez, VHF-8 válaszfal sűrítettlevegő-csatlakozás nélkül, 103 VHF-8 válaszfal sűrítettlevegő-csatlakozással, 103 VHF-8 védőberendezés beépítés, fedlap és, 104 tartókengyel VHF-8 védőberendezés beépítés, tartó, 105 Z Zsanéros porvédő,

24 Számok szerinti típusjegyzék Az EAN-szám felépítése: országjelölés 40 gyártójelölés 1219 (a 0-val kezdődő cikkszámokra érvényes: 1010) Egyéni EAN-C EAN-C. Ár Oldal EAN-C. Ár Oldal EAN-C. Ár Oldal EAN-C. Ár Oldal M / G /m _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_ Kérjük, hogy a megrendelésén mindig tüntesse fel a termék

25 Számok szerinti típusjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_01092 EAN-C. Ár Oldal EAN-C. Ár Oldal EAN-C. Ár Oldal EAN-C. Ár Oldal E /m U Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 119
