1 Katalógus 2010/2011 Szerelvények

2 Üdvözöljük a vevőszolgálatnál Vevőszolgálati telefon: 29/ Telefax ajánlatkéréshez: 29/ Telefax megrendeléshez: 29/ info@obo.hu Internet: Használja az vevőszolgálat közvetlen telefonvonalát! A 06/ vevőszolgálati-vonalon naponta 7.30 és óra között állunk rendelkezésére az komplett elektromos installációs programjára vonatkozó bármely kérdésével kapcsolatban. Az újonnan struktúrált vevőszolgálat a teljes választékot kínálja Önnek: Szakértő tárgyalópartner az Ön régiójából Minden információ az termékválasztékáról Szakszerű tanácsadás speciális alkalmazási témákhoz Gyors és közvetlen hozzáférés az -termékek minden műszaki adatához a vevőközeli ügyekben is a legjobbak akarunk lenni! 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 2

3 Tartalomjegyzék Tervezési segédletek 5 Modul 45 dugalj-rendszerek 51 Modul 45connect dugalj-rendszerek 59 Modul 45 kapcsoló- és csatlakozórendszerek 63 Modul 45 adatátviteli és telekommunikációs rendszerek 73 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 81 Munkahely-rendszerek 91 Ipari és különleges dugalj-sorolások _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Elosztó- és csatlakozórendszerek 107 Jegyzékek 115 3

4 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Tervezési segédlet, általános -szemináriumok: Tudás első kézből A beépíthető szerelvényrendszerek témaköréhez kapcsolódó teljes körű oktatási és szeminárium-program keretében első kézből nyert szaktudással támogatja az a felhasználókat. Az elméleti alapok mellett a tanultaknak a mindennapi gyakorlatba való átültetéséről is szó van. Konkrét alkalmazási és számítási példák teszik teljessé a tudás átadását. Kiírási szövegek, termékinformációk és adatlapok Könnyebbé tesszük az életét: a gyakorlati igények szerint előkészített olyan anyagok széles választékával, amelyek Önt már az előmunkálatok során hatékonyan támogatják, például egy projekt tervezése és kalkulációja esetén. Ehhez tartoznak: Kiírási szövegek Termékinformációk Ismertetőlapok Adatlapok Ezeket folyamatosan aktualizáljuk, és az honlapról bármikor, ingyenesen letölthetők. Kiírási szövegek az Interneten ( alatt Több mint bejegyzés díjmentesen letölthető a KTS, BSS, TBS, FS, és UFS témakörökből. A rendszeres frissítések és bővítések révén mindig átfogó áttekintést nyerhet az -termékekről. Ehhez minden szokásos fájlformátum rendelkezésre áll (PF, OC, GAEB, HTM, TEXT, XM, ÖNORM). (írás.hu) 4

5 Tervezési és szerelési segédletek tartalomjegyzéke Általános tervezési segédletek 6 Modul 45 dugalj-rendszerek 11 Modul 45connect dugalj-rendszerek 15 Modul 45 kapcsoló- és csatlakozórendszerek 21 Modul 45 adatátviteli és telekommunikációs rendszerek 27 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 35 Ipari és különleges dugalj-sorolások _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) További információk 48 5

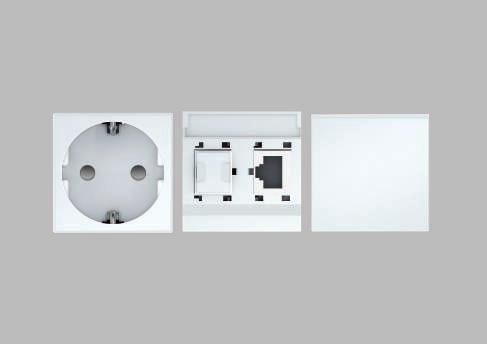

6 Tervezési segédlet, általános A Modul 45 rendszer Egy mindenkiért. Az új egyszerűség Minden épület egyedi megoldásokat igényel az elektromos szerelés terén. Az Modul 45 sorozatának segítségével mindig meg lehet találni a funkciónalitás és esztétikum öszhangját. Mert a Modul 45 univerzálisan alkalmazható: szerelvénybeépítő csatornákban, padló alatti rendszerekben, média oszlopokban, valamint a vakolat alatti és üreges fali szereléseknél egyaránt. Adapterek és beépíthető szerelvények segítségével a Modul 45-szerelvények FS-rendszerekben is használhatók 80-as felső résszel. Csatornák és takarókeretek együttes alkalmazása esetén olyan rendszer érhető el, amelynél minden a lehető legjobban illeszkedik egymáshoz, és néhány mozdulattal bármikor új körülményekhez illeszthető. A kapcsolók, dugaljak, valamint az adatátviteli és telekommunikációs eszközök egészen egyszerűen bepattinthatók. Még soha nem volt ilyen gyors és egyszerű a szerelvényezés. A Modul 45 előnyeinek áttekintése: Moduláris felépítés Egyszerű és gyors tervezés Könnyű szerelhetőség Nagy hatékonyság idő- és költség-megtakarítással Sokoldalú felhasználási lehetőség Kis helyigény Könnyű cserélhetőség Rugalmas illeszthetőség Kitűnő design 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 6

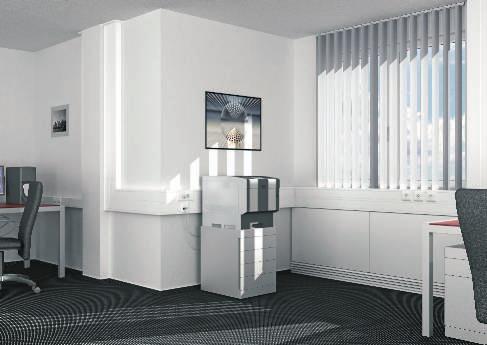

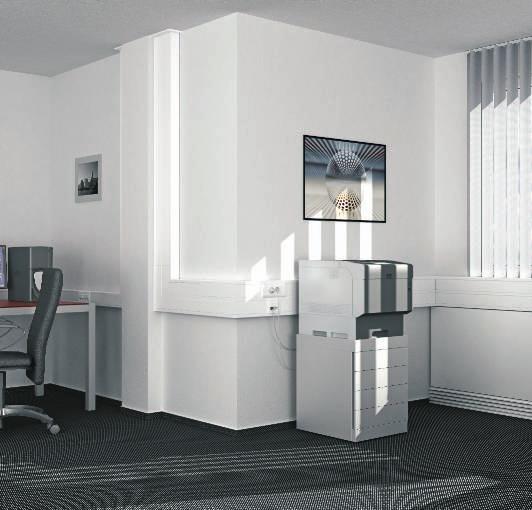

7 Modul 45 az -rendszerkörnyezetben Tervezési segédlet, általános 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Egy mindenkiért. Szerelvénybeépítő csatornák, 80- as felső rész Rendkívül könnyű szerelhetőség, moduláris rendszerfelépítés és gyakorlati tapasztalatokon alapuló anyagok jellemzik a műanyagból, acéllemezből vagy alumíniumból készült szerelvénybeépítő csatornákat. Szerelvénydoboz és takarókeret segítségével a Modul 45- rendszer is beépíthető. eskbox A legjobban ellátott: a eskbox egyedileg felszerelhető a Modul 45-sorozat adatátviteli és telekommunikációs csatlakozóival, dugaljaival és kapcsolókkal. Kialakításával a eskbox az íróasztal dísze elegáns, íves formája miatt. média oszlop Szebben nem folyhat energia: az ISS média oszlop-rendszerei lehetővé teszik az ellátóhelyek szabad pozícionálását a munkahely közelében. Az előre szerelvényezett Modul 45-szerelvényekkel már be van építve a rugalmas jövő. Rapid 45 szerelvénybeépítő csatornák Egyszerű szerelés, tökéletes optika: a Rapid 45 szerelvénybeépítő csatorna univerzálisan alkalmazható. Használható parapet- vagy padlószegély-csatornaként, és sok helyet biztosít a vezetékeknek. Egyetlen kézmozdulattal pattinthatók be a csatornaprofilba a kapcsolók, a dugaljak és a többi szerelvények. Padló alatti rendszerek Az padló alatti rendszerei kényelmes és biztonságos hozzáférést tesznek lehetővé az energiaellátáshoz, a belső és külső adatátviteli hálózatokhoz, valamint a telekommunikációhoz. Különösen elegáns a rejtett vezetékfektetés. A Modul 45 termékcsalád bármely padlófajtához és alkalmazási terűlethez tartalmaz megoldásokat. Vakolat alá és üreges falba szerelhető dobozok A Modul 45-szerelvények egyre jobban érvényesülnek. Az új megoldásokkal és termékekkel felel meg a praktikus komponensek iránti növekvő keresletnek: a vakolat alatti és üreges fali megoldásokkal új installációs lehetőségek adódnak. Energiaellátó egység Minden jó fentről érkezik: a különösen robusztus felépítésű és az ipari alkalmazásra megfelelő energiaellátó egység a mennyezetre kerül. Az egység felszerelhető Modul 45- szerelvényekkel, és csatlakozási lehetőségeket biztosít az erősáramú, az adatátviteli és telekommunikációs csatlakozókhoz valamint a sűrített levegőhöz. Előre szerelvényezett és előre huzalozott egységek érhetők el. 7

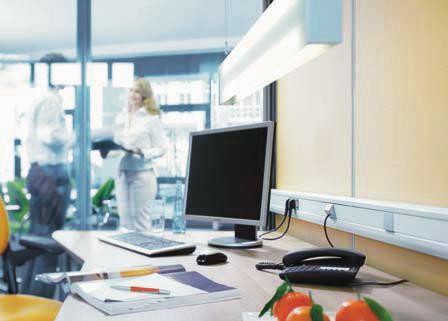

8 Tervezési segédlet, általános Milyen költség- és időbeli hatásai vannak a Modul 45-rendszernek? A szerelés gyors és költséghatékony módja. Az idő pénz A Modul 45-rendszer a projekt minden fázisában gyorsabbá, ezzel kedvezőbbé teszi a munkavégzést. Az egységes beépítési méretnek és a sokféle komponensnek és tartozéknak köszönhetően a rendszer a legkülönbözőbb alkalmazási területekkel rendelkezik. Ez meggyorsítja a tervezést - ez pedig döntő versenyelőny, főleg a rövid határidejű munkák esetén. A tárolási és logisztikai költségek is csökkenthetők: különböző gyártók különböző rendszereiből kevesebbre van szükség. A bepattintós technika arra szolgál, hogy gyorsan el lehessen végezni a szereléseket és az utólagos változtatásokat. Időmegtakarítás a Plug & Play révén Az új Modul 45connect dugaljrendszerrel az az elektromos szerelés legidőtakarékosabb, legegyszerűbb és legbiztonságosabb módját kínálja. Egy GST18i dugaszoló rendszerhez való adapter egyszerűen rápattintásra kerül a dugaljra, és lehetővé teszi az áramellátás gyors csatlakoztatását és továbbvezetését V hosszabbító vezetékekkel. A dugaljak csatlakoztatásakor nincs többé szükség az olyan időigényes munkalépésekre, mint a kábelek lecsupaszítása, vezetékek csatlakoztatása és a húzásmentesítés felszerelése. Egy elv, amely számít A funkció és a kivitel mellett az installációs és szerelési idők manapság lényeges jellemzőivé váltak egy terméknek. A Modul 45-rendszer leegyszerűsíti az installációt, ezáltal csökkenti a szereléshez szükséges időt. A szerelvények beépítéséhez, kiszereléséhez és cseréjéhez szükséges ráfordítások egyértelműen kisebbek a hagyományos szerelvényekhez képest. A döntő előny: a kapcsolók, dugaljak és társaik egyszerűen, egyetlen kézmozdulattal pattinthatók be a rendszerbe máris készen van egy tökéletes, szép kivitelű és praktikus szerelvényezés. 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 8

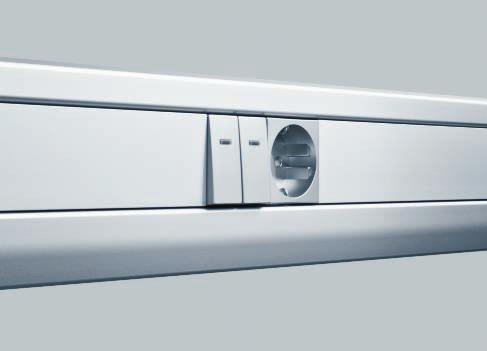

9 Melyik az ideális installációs rendszer a Modul 45-rendszer számára? Tervezési segédlet, általános 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Az álomcsapat: Rapid 45 és Modul 45-rendszer. Egymáshoz illeszutve: a Rapid 45 és a Modul 45-rendszer A Rapid 45 szerelvénybeépítő csatornák és a 45 mm-es fedélnyílással rendelkező média oszlopok kifejezetten a Modul 45-rendszer szerelvényeihez lettek kifejlesztve: a modern, karcsú tervezésű és korszerű, gazdaságos installáció tökéletes összhangja. A szereléshez nincs szükség kiegészítő építőelemekre, például szerelvénydobozokra, adapterekre vagy takarókeretekre. A szerelvények közvetlenül a fedélnyílásba kerülnek bepattintásra, verhetetlen párost alkotva ezzel. Markáns: GEK szerelvénybeépítő-csatorna Rapid 45 A Rapid 45-re jellemző a markáns forma a ferde szélű felső szélekkel. Eloxált felületének köszönhetően a Rapid 45 alumínium gond nélkül integrálható elegánsabb kialakítású irodákba. Két méretben érhető el, egy- vagy kétrekeszes kialakításban. Szép karcsú ISS 45-ös fedélnyílás. Egy mindössze 70 mm-es átmérővel az ISS Modul 45-rendszer alumínium profilja jó alakúvá teszi a rendszert. Az elülső oldalon található egy nyílás a Modul 45-rendszerek kapcsoló és egyéb szerelvényeinek közvetlen beépítéséhez. Ezt egy alumínium felső rész teljesen lefedi. Ezáltal lehetővé válik a rendkívül karcsú építési forma. 9

10 A Modul 45 dugaszolóaljzatok minden olyan kényelmi funkciót kínálnak, amelyek manapság a gazdaságos elektromos szerelvényezéshez szükségesek. A szerszám nélküli szerelést lehetővé tevő, integrált dugaszoló szorítóknál kezdve, a bevált pattintható rögzítéssel rendelkező, kompakt építési formán keresztül a változatok sokféleségéig, amelyek minden rendszerkörnyezetben a megfelelő megoldást kínálják. Különösen gazdaságosak és időtakarékosak a szerelésnél a többrészes dugaljak 2-kettes és 3-hármas kivitelekben. Egyáltalán nincs szükség az egyedi dugaljak időigényes huzalozására pl. egy szokásos installáció esetén. 10

11 Modul 45 dugaljak - tervezési segédletek Országspecifikus dugaljak 12 Modul 45 szerelési segédletek - dugaljak 13 11

12 A Modul 45 termékcsalád országspecifikus dugaljai Tervezési segédlet: Modul 45 dugaszolóaljzatok Ready for the world (Készen a világ számára) A Modul 45-rendszer készen áll a világszerte történő alkalmazásra. A Modul 45-rendszer folyamatosan növekvő komponens- és rendszerkínálata egyre nagyobb nemzetközi igényt elégít ki. Az országspecifikus dugaljaknak, például a földelőcsappal rendelkező dugaljaknak, illetve a dán vagy a svájci dugaljaknak köszönhetően a Modul 45- rendszer egyre több országban alkalmazható. ugaszolóaljzat, dán szabvány C (Euro) és K típusú csatlakozókhoz: ánia ugalj földelőcsappal C (Euro) és E típusú csatlakozókhoz: Belgium Franciaország Monaco engyelország Szlovákia Csehország ugaszolóaljzat, svájci szabvány C (Euro) és J típusú csatlakozókhoz: iechtenstein Svájc Védőérintkezős dugalj C (Euro) és F típusú csatlakozók: Albánia Andorra Bosznia-Hercegovina Bulgária Németország Észtország Finnország Görögország Izland Horvátország ettország itvánia uxemburg Macedónia Moldávia Montenegró Hollandia Norvégia Ausztria Portugália Románia Oroszország Svédország Szerbia Szlovénia Spanyolország Ukrajna Magyarország Adatok garancia nélkül Biztonsági áramellátás Az ipari környezetben használt tárgyak különleges áramköreinek korlátozásához a dugaljak narancs, zöld és piros színben érhetők el. Ezzel teljesíthető pl. az összes labortechnikai követelmény a IN VE része szerint. 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 12

13 Szerelési segédlet: Modul 45 dugaszolóaljzatok 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Tervezési segédlet: Modul 45 dugaszolóaljzatok Szerelvénycsatlakozás Az elektromos csatlakozás beépített dugókkal valósul meg, amelyekbe 1,5-2,5 mm²-es keresztmetszetű merev vezetékeket lehet bekötni. A hajlékony érvégeket csapos érvéghüvellyel kell felszerelni. Húzásmentesítés alkalmazása A húzásmentesítés behelyezése a rögzítőhornyokba a homlokoldalon történik. A 10 mm-es átmérővel rendelkező vezetékek húzásmentesítésre kerülnek a szabvány szerint. Kódlap alkalmazása Helyezze fel a kódolócsapot a csatlakozódugóra és ragassza hozzá. Egy csatlakozódugó reteszelt dugaszolóaljzatba való csatlakoztatása nem lehetséges kódap nélkül. 13

14 Vizsgálati jel STOWARZYSZENIE EEKTRYKÓW POSKICH, engyelország KEMA-KEUR, Hollandia Osztrák Elektrotechnikai Szövetség, Ausztria Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország További információk 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 48

15 Piktogramok magyarázata Felületek szalaghorganyzott Megfelelőségi jel Európai Közösség, EK-irányelvek szerinti EK megfelelőségi nyilatkozat Minőségi jel halogénmentes; klór, fluor és bróm nélkül UV ÁÓ Specifikus termékszimbólumok Átmérő 60 mm Átmérő 68 mm Védőkészülék az MSZ EN szerint PZ 2/3 zónahatár Akusztikus jelzés Alapanyagok, fémek Alumínium Acél Alapanyagok, műanyagok Poliamid Polikarbonát Polietilén Polipropilén Polisztirol Polivinilklorid 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 49

16 Rövid info A Modul 45 dugalj-rendszer a szerszám nélküli szerelés ismert előnyei mellett számos változatot kínál, amelyek lehetővé teszik az összes rendszerkörnyezetben történő installációt. Az országspecifikus alkalmazáshoz védőérintkezős és földelőcsapos dugaljak, valamint svájci és dán szabványok szerinti dugaszolóaljzatok állnak rendelkezésre. Rendszerleírás Anyag: polikarbonát Szerelési típus: bepattintható rögzítés Csatlakozás: dugaszoló szorítók, 2-pólusú merev vezetékekhez akár 2,5 mm²-ig Kivitel: 1-egyes, 2-kettes és 3-hármas dugaljak Csatlakoztatási irány: 0 és 33 Színek (látható felületek): RA 9010, narancs RA 2004, zöld RA 6029, piros RA 3001, RA 7021, eloxált alumíniumhoz hasonló RA _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 50

17 Modul 45 dugalj-rendszerek Védőérintkezős dugaszolóaljzat ugaszolási irány 0 ugaszolási irány 33 ugalj földelőcsappal ugaszolási irány 0 53 ugaszolási irány ugalj földelőcsappal kódolt kivitel ugaszolási irány 0 54 ugaszolási irány Kódolócsap 55 ugalj svájci szabvány ugaszolási irány 0 55 ugalj dán szabvány ugaszolási irány 0 55 Tartozékok Húzásmentesítő 55 Túlfeszültség-védelmi modul _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 51

18 Modul 45 dugaszolóaljzat-rendszerek Modul 45 dugaszolóaljzatok Védőérintkezős dugaszolóaljzat 0 Csom. Súly Cikkszám arab kg/100 darab SKS-0 RW1 20 3, SKS-0 ROR1 narancs 20 3, SKS-0 MZGN1 zöld 20 3, SKS-0 SRO1 piros 20 3, SKS-0 SWGR1 20 3, SKS-0 A1 20 3, Védőérintkezős dugaszolóaljzat 1-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-0 RW2 10 7, SKS-0 ROR2 narancs 10 7, SKS-0 MZGN2 zöld 10 7, SKS-0 SRO2 piros 10 7, SKS-0 SWGR2 10 7, SKS-0 A2 10 7, arab kg/100 darab Védőérintkezős dugaszolóaljzat 2-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-0 RW3 4 10, SKS-0 ROR3 narancs 4 10, SKS-0 MZGN3 zöld 4 10, SKS-0 SRO3 piros 4 10, SKS-0 SWGR3 4 10, SKS-0 A3 4 10, arab kg/100 darab Védőérintkezős dugaszolóaljzat 3-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Védőérintkezős dugaszolóaljzat 33 Csom. Súly Cikkszám arab kg/100 darab SKS-3 RW1 20 3, SKS-3 ROR1 narancs 20 3, SKS-3 MZGN1 zöld 20 3, SKS-3 SRO1 piros 20 3, SKS-3 SWGR1 20 3, SKS-3 A1 20 3, Védőérintkezős dugaszolóaljzat 1-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-3 RW2 10 7, SKS-3 ROR2 narancs 10 7, SKS-3 MZGN2 zöld 10 7, SKS-3 SRO2 piros 10 7, SKS-3 SWGR2 10 7, SKS-3 A2 10 7, arab kg/100 darab Védőérintkezős dugaszolóaljzat 2-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-3 RW3 4 10, SKS-3 ROR3 narancs 4 10, SKS-3 MZGN3 zöld 4 10, SKS-3 SRO3 piros 4 10, SKS-3 SWGR3 4 10, SKS-3 A3 4 10, arab kg/100 darab Védőérintkezős dugaszolóaljzat 3-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

19 Modul 45 dugaszolóaljzatok ugaszolóaljzat földelőcsappal, 0 Csom. Súly Cikkszám arab kg/100 darab SKS-F0 RW1 20 3, SKS-F0 ROR1 narancs 20 3, SKS-F0 MZGN1 zöld 20 3, SKS-F0 SRO1 piros 20 3, SKS-F0 SWGR1 20 3, SKS-F0 A1 20 3, Földelőcsappal rendelkező dugaszolóaljzat 1-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám Modul 45 dugaszolóaljzat-rendszerek SKS-F0 RW2 10 7, SKS-F0 ROR2 narancs 10 7, SKS-F0 MZGN2 zöld 10 7, SKS-F0 SRO2 piros 10 7, SKS-F0 SWGR2 10 7, SKS-F0 A2 10 7, arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 2-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-F0 RW3 4 12, SKS-F0 ROR3 narancs 4 12, SKS-F0 MZGN3 zöld 4 12, SKS-F0 SRO3 piros 4 12, SKS-F0 SWGR3 4 12, SKS-F0 A3 4 12, arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 3-részes, 0, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. ugaszolóaljzat földelőcsappal, 33 Csom. Súly Cikkszám arab kg/100 darab SKS-F3 RW1 20 3, SKS-F3 ROR1 narancs 20 3, SKS-F3 MZGN1 zöld 20 3, SKS-F3 SRO1 piros 20 3, SKS-F3 SWGR1 20 3, SKS-F3 A1 20 3, Földelőcsappal rendelkező dugaszolóaljzat 1-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) SKS-F3 RW2 10 7, SKS-F3 ROR2 narancs 10 7, SKS-F3 MZGN2 zöld 10 7, SKS-F3 SRO2 piros 10 7, SKS-F3 SWGR2 10 7, SKS-F3 A2 10 7, arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 2-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Csom. Súly Cikkszám SKS-F3 RW3 4 10, SKS-F3 ROR3 narancs 4 10, SKS-F3 MZGN3 zöld 4 10, SKS-F3 SRO3 piros 4 10, SKS-F3 SWGR3 4 10, SKS-F3 A3 4 10, arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 3-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 53

20 Modul 45 dugaszolóaljzat-rendszerek Modul 45 dugaszolóaljzatok ugaszolóaljzat földelőcsappal 0 reteszelt kivitel SKS-FC0 RW1 20 3, SKS-FC0 ROR1 narancs 20 3, SKS-FC0 MZGN1 zöld 20 3, SKS-FC0 SRO1 piros 20 3, SKS-FC0 A1 20 3, Figyelem: a kódolócsap nem része a csomagolási egységnek. Csom. arab kg/100 darab Cikkszám Földelőcsappal rendelkező dugaszolóaljzat 1-részes, 0 reteszelt kivitelben, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható Csom. Súly Súly Cikkszám SKS-FC0 RW2 10 7, SKS-FC0 ROR2 narancs 10 7, SKS-FC0 MZGN2 zöld 10 7, SKS-FC0 SRO2 piros 10 7, SKS-FC0 A2 10 7, Figyelem: a kódolócsap nem része a csomagolási egységnek. arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 2-részes, 0 reteszelt kivitelben, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható SKS-FC0 RW3 4 10, SKS-FC0 ROR3 narancs 4 10, SKS-FC0 MZGN3 zöld 4 10, SKS-FC0 SRO3 piros 4 10, SKS-FC0 A3 4 10, Figyelem: a kódolócsap nem része a csomagolási egységnek. Csom. arab kg/100 darab Cikkszám Földelőcsappal rendelkező dugaszolóaljzat 3-részes, 0 reteszelt kivitelben, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható ugaszolóaljzat földelőcsappal 33 reteszelt kivitel Súly Csom. Súly Cikkszám SKS-FC3 RW1 20 3, SKS-FC3 ROR1 narancs 20 3, SKS-FC3 MZGN1 zöld 20 3, SKS-FC3 SRO1 piros 20 3, SKS-FC3 A1 20 3, Figyelem: a kódolócsap nem része a csomagolási egységnek. arab kg/100 darab Földelőcsappal rendelkező dugaszolóaljzat 1-részes, 33 reteszelt kivitel, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható. SKS-FC3 RW2 10 7, SKS-FC3 ROR2 narancs 10 7, SKS-FC3 MZGN2 zöld 10 7, SKS-FC3 SRO2 piros 10 7, SKS-FC3 A2 10 7, Figyelem: a kódolócsap nem része a csomagolási egységnek. Csom. arab kg/100 darab Cikkszám Földelőcsappal rendelkező dugaszolóaljzat 2-részes, 33 reteszelt kivitel, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható. Súly 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 54 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

21 ugaszolóaljzat földelőcsappal 33 reteszelt kivitel SKS-FC3 RW3 4 10, SKS-FC3 ROR3 narancs 4 10, SKS-FC3 MZGN3 zöld 4 10, SKS-FC3 SRO3 piros 4 10, SKS-FC3 A3 4 10, Figyelem: a kódolócsap nem része a csomagolási egységnek. Csom. arab kg/100 darab Cikkszám Földelőcsappal rendelkező dugaszolóaljzat 3-részes, 33 reteszelt kivitel, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. A dugaszolóaljzat csak a CST-SKS típusú kódlappal együtt használható. Modul 45 dugaszolóaljzatok Súly Modul 45 dugaszolóaljzat-rendszerek Kódlap Csom. Súly Cikkszám arab kg/100 darab CST-SKS fekete 10 1, Kódlap földelőcsappal rendelkező dugaszolóaljzathoz reteszelt kivitelben. ugaszolóaljzat, svájci szabvány, 0 Csom. Súly Cikkszám SKS-CH0 RW1 1 3, arab kg/100 darab Egyes dugaszolóaljzat, 0 a svájci szabvány (SEV) szerint, rugós bekötéssel, 2P+F, 10 A, 250 V~, 13. típus, az IEC szerint. ugaszolóaljzat, dán szabvány 0 Csom. Súly Cikkszám SKS-K0 RW1 arab kg/100 darab 20 3, Egyes dugaszolóaljzat, 0 a dán szabvány szerint, megnövelt érintésvédelemmel, csavaros csatlakozókapcsokkal, 2P+F, 16 A, 250 V~, összekötő kapcsokkal az IEC szerint. Csom. Súly Cikkszám SKS-KE0 RW1 20 3, arab kg/100 darab Egyes dugaszolóaljzat, 0 a dán szabvány szerint, IT áramkörökhöz reteszelt, csavaros csatlakozókapcsokkal, 2P+F, 16 A 250 V~, az IEC szerint. Húzásmentesítő Csom. Súly Cikkszám 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) arab kg/100 darab Z-SKS krémfehér 10 0, Húzásmentesítő védőérintkezős 0 -os dugaszolóaljzathoz, földelőcsappal rendelkező 0 -os dugaszolóaljzathoz és Modul 45connect dugaszolóaljzatokhoz, oldalról csatlakoztatható. háromeres, max. Ø 10 mm-es kábel rögzítéséhez Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 55

22 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) Modul 45 dugaszolóaljzat-rendszerek Modul 45 dugaszolóaljzatok Túlfeszültség-védelmi modul, ÜSM-A Típus Jelzés a szerelvényen Csom. Súly Cikkszám arab kg/100 darab ÜSM-A akusztikus 1 1, IN EN (VE 0675, rész) szerinti 3. típusú ( osztályú) túlfeszültség-védelmi modul, finomvédelmi készülék 230/400 V hálózatokhoz. Védőérintkezős dugaszolóaljzatokhoz alkalmas. Akusztikus hibajelzés Kis építési nagyság Y-kapcsolás Alkalmazás: univerzálisan használható minden szerelési rendszerhez 56 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

23 07 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 57

24 _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092)

25 Jegyzékek Betűrendes tartalomjegyzék 116 Számok szerinti típusjegyzék 118 Típusjegyzék _Katalog_2010_Neuer_Stand / hu / 12/10/2010 (Export_01092) 115

26 Betűrendes tartalomjegyzék 3 3 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó dugó, rugós csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, pólusú csatlakozó hüvely, rugós-csatlakozású, pólusú hosszabbító vezeték, keresztmetszet: 1,5 mm², 3 pólusú hosszabbító vezeték, keresztmetszet: 2,5 mm², - 3 pólusú, halogénmentes hosszabbító vezeték,, keresztmetszet: 2,5 mm² 5 5 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, 111 A A típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség Adapter 90 -kal elforgatott kapcsolóbeépítéshez, 66 Adatátviteli és telekommunikációs tartó, 1/1, 75 modulszélesség Adatátviteli és telekommunikációs tartó, 1/2, 74 modulszélesség Adatcsatlakoztató modul tartólemezzel, CAT5e, 74 Adatcsatlakoztató modul tartólemezzel, CAT5e,, 74 árnyékolt Adatcsatlakoztató modul tartólemezzel, CAT6,, 74 árnyékolt 10 GbE számára Adatcsatlakoztató modul tartólemezzel, CAT6., 74 Antenna dugaszolóaljzat 1 modulszélesség, 70 B B típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség C C típusú adatátviteli és telekommunikációs tartó, 1/1, modulszélesség CEE dugaszoló berendezés, 102, 105 CP-rendezőkábel, dugó-hüvely kivitel, 76 Csatlakozás- és összekötésvédelem, 76 Csatlakozás- és összeköttetésvédelem, 75 Csatlakozés elleni védelem RJ45-höz, 76 Csillárkapcsoló, 1/1 modulszélesség, 66 Csomóponti lánc, 100, 103 eskbox 4 Modul 45-szerelvényhez, 92 eskbox 8 Modul 45-szerelvényhez, 92 ugaszolóaljzat földelőcsappal 0 reteszelt kivitel, 54 ugaszolóaljzat földelőcsappal 33 reteszelt kivitel, ugaszolóaljzat földelőcsappal, 0, 53, 101 ugaszolóaljzat földelőcsappal, 33, 53, 60, 101 ugaszolóaljzat, dán szabvány 0, 55, 102 ugaszolóaljzat, svájci szabvány, 0, 55, 102 ugaszolt csatlakozású energiaelosztó, 109 E Egyenes csatlakozóadapter, csatlakozó dugó, 60 Egyenes csatlakozóadapter, csatlakozó hüvely, 60 Egypólusú kapcsoló, 1/1 modulszélesség, 65 Egypólusú kapcsoló, 1/2 modulszélesség, 64 Elosztóblokk, 3 pólusú, 1E/3A, 110 Elosztóblokk, 3 pólusú, 1E/5A, 111 Elosztóblokk, 3 pólusú, T alakú, 111 EP típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség F F típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség Fedél 180 -os mozgásérzékelőhöz, 67 Fedél időkapcsolóhoz, 68 F Fedél redőnyórához, 68 Fedél szobatermosztáthoz, 68 Fenékkivezetés T-leágazással flexibilis, 93 vezetékcsatornához Fényvezetőszál-csatoló tartólappal, 74 Fix bekötésű energiaelosztó, 109 Flexibilis vezetékcsatorna, 92 G Glimmlámpás egység, 89 H Húzásmentesítő, 55, 61 Húzórugó VH-4 / VH-8, 100 Húzórugó VHF-8, 103 J Jelzőfedelek, 82 K Kábelkivezető tartólap, 108 Kábelkivezető, 1/1 modulszélesség, 70 Kerek fenékkivezetés flexibilis vezetékcsatornához, 93 Keresztkapcsoló, 1/1 modulszélesség, 66 Kódlap, 55 E elem, 66 M Mechanikus és vizuális csatlakozás elleni védelem, 75 Modalnet-ház, alapkonfiguráció, 87 Modalnet-ház, bővítőmodul, 87 Modalnet-takarókeret, Modul 45, 2 modulos, 88 Modalnet-takarókeret, Modul 45, 2 x 1 modulos, 88 Modalnet-üreges fali installáció, 2 részes, 87 Modalnet-üreges fali installáció, 3 részes, 87 Modalnet-üreges fali installáció, 4 részes, Modalnet-üreges fali installáció, 5 részes, 88 Modalnet-üreges fali installáció, 6 részes, 88 Modalnet-védőberendezés beépítés, 88 Modul 45 1 modulos takarókeret, 83 Modul 45 2 x 1 modulos takarókeret, 83 Modul 45 3 x 1 modulos takarókeret, 83 Modul 45 tartólap, 108 Modul 45 tartólap rögzítőköröm nélkül, 83 Modul 45 tartólap rögzítőkörömmel, 83 Modul 45, 1 modulos szerelvénydoboz takarókeret, 84 Modul 45, 2 modulos szerelvénydoboz takarókeret, 85 Modul 45, 3 modulos szerelvénydoboz takarókeret, 86 N Nyomógombos fényerőszabályozó, 1/2 modulszélesség, 67 Ö Összekötő adapter, 61 P PA típusú adatátviteli és telekommunikációs tartó, 1/1, 79 modulszélesség Padlósín flexibilis vezetékcsatornához, 93 Potenciálkiegyenlítő doboz, 1/1 modulszélesség, 70 Ragasztószalag flexibilis vezetékcsatornához R, 93 Redőny nyomógomb, 1/1 modulszélesség, 66 Redőnykapcsoló, 1/1 modulszélesség, 66 Reléegység, 1/1 modulszélesség, 67 Rendezőkábel, dugó-dugó kivitel, _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) 116

27 Betűrendes tartalomjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) R RJ45-ről RJ11/RJ12-re szűkítő keret, 74 Rögzítőkengyel flexibilis vezetékcsatornához, 92 Rögzítőszeglet flexibilis csatornához, GES, 94 szerelvénybeépítő egységekbe Rögzítőszeglet flexibilis csatornához, GESRM2, 94 szerelvénybeépítő egységbe S Safe Clip, 75 Sarkos fenékkivezetés flexibilis vezetékcsatornához, 93 Sarkos fenékkivezetés lamellával flexibilis, 93 vezetékcsatornához SAT antenna dugaszolóaljzat 1/2 modulszélesség, 69 Sorkapocs, 108 T Tartó húzásmentesítővel flexibilis vezetékcsatornához, 92 Tartólap Modul 45, egyes szerelvénydoboz számára, 84 Tartólap Modul 45, hármas szerelvénydoboz számára, 86 Tartólap Modul 45, kettes szerelvénydoboz számára, 85 Telefoncsatlakozó-doboz, 1/1 modulszélesség, 70 Tépőzáras szalag eskbox rögzítéshez, 92 T-leágazás flexibilis vezetékcsatorna számára, 93 Többször használható védőfedél Modul 45, 84 szerelvénydobozhoz, egyes Többször használható védőfedél Modul 45, 86 szerelvénydobozhoz, hármas Többször használható védőfedél Modul 45, 85 szerelvénydobozhoz, kettes Túlfeszültség-védelem, 1/2 modulszélesség, akusztikus, 69 jelzés Túlfeszültség-védelem, 1/2 modulszélesség, optikai, 69 jelzés Túlfeszültség-védelmi modul, akusztikus jelzés, 69 Túlfeszültség-védelmi modul, ÜSM-A, 56, 61 U U alakú csatlakozóadapter, csatlakozó dugó, 61 Ü Üreges falba szerelhető kettős szerelvénydoboz, 82 Üreges falba szerelhető szerelvény-/kötődoboz, 82 Üreges falba szerelhető szerelvénydoboz, 82 Üreges falba szerelhető szerelvénydoboz Modul 45,, 85 dupla Üreges falba szerelhető szerelvénydoboz Modul 45,, 84 egyes Üreges falba szerelhető szerelvénydoboz Modul 45,, 86 hármas Üres készülékház, 108 V Vakfedél, 1/1 modulszélesség, 71 Vakfedél, 1/2 modulszélesség, 71 Vaklemez, 108 Vakolat alá szerelhető szerelvénydoboz, egyes, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, hármas, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, kettes, Modul, szerelvény számára Vakolat alatti szerelvény -/összekötő dobozok, 82 Vakolat alatti szerelvénydoboz, 82 Váltókapcsoló, 1/1 modulszélesség, 65 Váltókapcsoló, 1/2 modulszélesség, 65 Váltónyomógomb, 1/1 modulszélesség, 64 Váltónyomógomb, 1/2 modulszélesség, 64 Védőérintkezős dugaszolóaljzat 0,, 101 Védőérintkezős dugaszolóaljzat 33,, 60, 101 Védőérintkezős dugaszolóaljzat 45 csapófedéllel, IP44, 105 VH-4 / VH-8 takarólemez, VH-4 ellátóegység sűrítettlevegő-csatlakozással, IP20, VH-4 ellátóegység, IP20, 98 V VH-4 válaszfal, 100 VH-8 ellátóegység sűrítettlevegő-csatlakozással, IP20, 99 VH-8 ellátóegység, IP20, 99 VH-8 válaszfal, 100 VHF-8 ellátóegység, IP44, 103 VHF-8 ellátóegység, IP44 sűrítettlevegő-csatlakozással, 103 VHF-8 takarólemez, VHF-8 válaszfal sűrítettlevegő-csatlakozás nélkül, 103 VHF-8 válaszfal sűrítettlevegő-csatlakozással, 103 VHF-8 védőberendezés beépítés, fedlap és, 104 tartókengyel VHF-8 védőberendezés beépítés, tartó, 105 Z Zsanéros porvédő,

28 Számok szerinti típusjegyzék Az EAN-szám felépítése: országjelölés 40 gyártójelölés 1219 (a 0-val kezdődő cikkszámokra érvényes: 1010) Egyéni EAN-C EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal M / G /m _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_ Kérjük, hogy a megrendelésén mindig tüntesse fel a termék

29 Számok szerinti típusjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_01092 EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal E /m U Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 119

30 Típusjegyzék Az EAN-szám felépítése: országjelölés 40 gyártójelölés 1219 (a 0-val kezdődő cikkszámokra érvényes: 1010) Egyéni EAN-C Típus Méret/szín/egyéb EAN-C. Cikkszám Ár Oldal A-90G M45 / db Típus Méret/szín/egyéb EAN-C. Cikkszám Ár Oldal 66 BE-G B1OR narancs AP-B A0.5 AP-B A1 AP-B RW0.5 AP-B RW1 AP-B SWGR0.5 AP-B SWGR1 AR-UP80M0.5 A AR-UP80M0.5 RW AR-UP80M0.5SWGR AR-UP80M1 A AR-UP80M1 RW AR-UP80M1 SWGR AR-UP80M2 A AR-UP80M2 RW AR-UP80M2 SWGR AR-UP80M3 A AR-UP80M3 RW AR-UP80M3 SWGR AR-UPM0.5 A AR-UPM0.5 RW AR-UPM0.5 SWGR AR-UPM1 A AR-UPM1 RW AR-UPM1 SWGR AR-UPM1.5 A AR-UPM1.5 RW AR-UPM1.5 SWGR AR-UPM2 A AR-UPM2 RW AR-UPM2 SWGR AR-UPM3 A AR-UPM3 RW AR-UPM3 SWGR ANT-1S A0.5 ANT-1S RW0.5 ANT-1S SWGR0.5 ANT-2 A1 ANT-2 RW1 ANT-2 SWGR1 ANT-2E A1 ANT-2E RW1 ANT-2E SWGR1 ANT-3E A1 ANT-3E RW1 ANT-3E SWGR1 AS-B A0.5 AS-B RW0.5 AS-B SWGR0.5 AS-B2P A1 AS-B2P RW1 AS-B2P SWGR1 AS-K A0.5 AS-K RW0.5 AS-K SWGR0.5 AS-K2P A1 AS-K2P RW1 AS-K2P SWGR1 ASM-C5 ASM-C5 G ASM-C6 ASM-C6 G ASM-W K AS-NA A0.5 AS-NA RW0.5 AS-NA SWGR0.5 AS-NA2P A1 AS-NA2P RW1 AS-NA2P SWGR1 BA-FK E BA-FK R BA-FK TAZ BA- antracitszürke antracitszürke antracitszürke / PVC antracitszürke BE-E B1GN BE-E B1RO BM-A180 A BM-A180 RW1 BM-A180 SWGR BTA-SKS S1 SW BTA-SKS S1 W BT-F GST18i3p SW BT-F GST18i3p W BT-S GST18i3p SW BT-S GST18i3p W BT-S GST18i5p SW CEE-16A CEE-16A CEE-32A CEE-32A CP45-BP CP45-K CP45-G 8A CP45-TP KE CP45-TP M CPK-C5SF UTP CPK-C5SF UTP CPK-C5SF UTP CPK-C5SF UTP7.5 CPK-C6S FTP CPK-C6S FTP CPK-C6S FTP CPK-C6S FTP CST-SKS MG-1RM A MG-1RM RW MG-1RM SWGR0.5 zöld piros fekete fehér fekete fehér fekete fehér fekete MG-2RM A MG-2RM RW MG-2RM SWGR MS-2RM A1 / PC MS-2RM RW MS-2RM SWGR1 / PC MZ-AVS GN zöld MZ-AVS RO piros MZ-AVS W fehér MZ-ES AVS fekete MZ-ESMV CB fehér MZ-RR RJ11 zöld MZ-SC GN zöld MZ-SC RO piros MZ-SCH AVS sárga MZ-STS GN zöld MZ-STS RO piros MZ-STS W fehér SK-KB / PVC SK-G4M A / PVC SK-G4M ATHGR antracitszürke / PVC SK-G4M B kék / PVC SK-G4M GR világosszürke / PVC SK-G4M RW / PVC SK-G8M A / PVC SK-G8M ATHGR antracitszürke / PVC SK-G8M B kék / PVC SK-G8M GR világosszürke / PVC SK-G8M RW / PVC / db fekete / db / db / db szürke szürke szürke szürke szürke szürke szürke szürke fekete / PC _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) 120 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék
