1 Katalógus 2010/2011 Szerelvények

2 Üdvözöljük a vevőszolgálatnál Vevőszolgálati telefon: 29/ Telefax ajánlatkéréshez: 29/ Telefax megrendeléshez: 29/ info@obo.hu Internet: Használja az vevőszolgálat közvetlen telefonvonalát! A 06/ vevőszolgálati-vonalon naponta 7.30 és óra között állunk rendelkezésére az komplett elektromos installációs programjára vonatkozó bármely kérdésével kapcsolatban. Az újonnan struktúrált vevőszolgálat a teljes választékot kínálja Önnek: Szakértő tárgyalópartner az Ön régiójából Minden információ az termékválasztékáról Szakszerű tanácsadás speciális alkalmazási témákhoz Gyors és közvetlen hozzáférés az -termékek minden műszaki adatához a vevőközeli ügyekben is a legjobbak akarunk lenni! 2

3 Tartalomjegyzék Tervezési segédletek 5 Modul 45 dugalj-rendszerek 51 Modul 45connect dugalj-rendszerek 59 Modul 45 kapcsoló- és csatlakozórendszerek 63 Modul 45 adatátviteli és telekommunikációs rendszerek 73 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 81 Munkahely-rendszerek 91 Ipari és különleges dugalj-sorolások 97 Elosztó- és csatlakozórendszerek 107 Jegyzékek 115 3

4 Tervezési segédlet, általános -szemináriumok: Tudás első kézből A beépíthető szerelvényrendszerek témaköréhez kapcsolódó teljes körű oktatási és szeminárium-program keretében első kézből nyert szaktudással támogatja az a felhasználókat. Az elméleti alapok mellett a tanultaknak a mindennapi gyakorlatba való átültetéséről is szó van. Konkrét alkalmazási és számítási példák teszik teljessé a tudás átadását. Kiírási szövegek, termékinformációk és adatlapok Könnyebbé tesszük az életét: a gyakorlati igények szerint előkészített olyan anyagok széles választékával, amelyek Önt már az előmunkálatok során hatékonyan támogatják, például egy projekt tervezése és kalkulációja esetén. Ehhez tartoznak: Kiírási szövegek Termékinformációk Ismertetőlapok Adatlapok Ezeket folyamatosan aktualizáljuk, és az honlapról bármikor, ingyenesen letölthetők. Kiírási szövegek az Interneten ( alatt Több mint bejegyzés díjmentesen letölthető a KTS, BSS, TBS, FS, és UFS témakörökből. A rendszeres frissítések és bővítések révén mindig átfogó áttekintést nyerhet az -termékekről. Ehhez minden szokásos fájlformátum rendelkezésre áll (PF, OC, GAEB, HTM, TEXT, XM, ÖNORM). (írás.hu) 4

5 Tervezési és szerelési segédletek tartalomjegyzéke Általános tervezési segédletek 6 Modul 45 dugalj-rendszerek 11 Modul 45connect dugalj-rendszerek 15 Modul 45 kapcsoló- és csatlakozórendszerek 21 Modul 45 adatátviteli és telekommunikációs rendszerek 27 Modul 45 vakolat alatti és falon kívüli adapterrendszerek 35 Ipari és különleges dugalj-sorolások 43 További információk 48 5

6 Tervezési segédlet, általános A Modul 45 rendszer Egy mindenkiért. Az új egyszerűség Minden épület egyedi megoldásokat igényel az elektromos szerelés terén. Az Modul 45 sorozatának segítségével mindig meg lehet találni a funkciónalitás és esztétikum öszhangját. Mert a Modul 45 univerzálisan alkalmazható: szerelvénybeépítő csatornákban, padló alatti rendszerekben, média oszlopokban, valamint a vakolat alatti és üreges fali szereléseknél egyaránt. Adapterek és beépíthető szerelvények segítségével a Modul 45-szerelvények FS-rendszerekben is használhatók 80-as felső résszel. Csatornák és takarókeretek együttes alkalmazása esetén olyan rendszer érhető el, amelynél minden a lehető legjobban illeszkedik egymáshoz, és néhány mozdulattal bármikor új körülményekhez illeszthető. A kapcsolók, dugaljak, valamint az adatátviteli és telekommunikációs eszközök egészen egyszerűen bepattinthatók. Még soha nem volt ilyen gyors és egyszerű a szerelvényezés. A Modul 45 előnyeinek áttekintése: Moduláris felépítés Egyszerű és gyors tervezés Könnyű szerelhetőség Nagy hatékonyság idő- és költség-megtakarítással Sokoldalú felhasználási lehetőség Kis helyigény Könnyű cserélhetőség Rugalmas illeszthetőség Kitűnő design 6

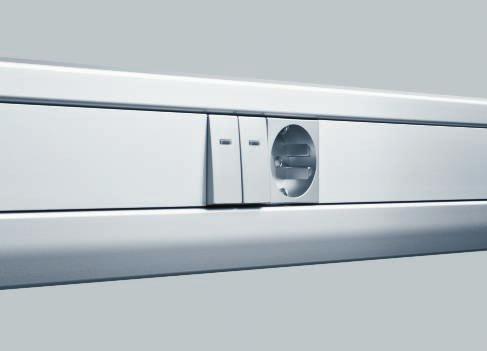

7 Modul 45 az -rendszerkörnyezetben Tervezési segédlet, általános Egy mindenkiért. Szerelvénybeépítő csatornák, 80- as felső rész Rendkívül könnyű szerelhetőség, moduláris rendszerfelépítés és gyakorlati tapasztalatokon alapuló anyagok jellemzik a műanyagból, acéllemezből vagy alumíniumból készült szerelvénybeépítő csatornákat. Szerelvénydoboz és takarókeret segítségével a Modul 45- rendszer is beépíthető. eskbox A legjobban ellátott: a eskbox egyedileg felszerelhető a Modul 45-sorozat adatátviteli és telekommunikációs csatlakozóival, dugaljaival és kapcsolókkal. Kialakításával a eskbox az íróasztal dísze elegáns, íves formája miatt. média oszlop Szebben nem folyhat energia: az ISS média oszlop-rendszerei lehetővé teszik az ellátóhelyek szabad pozícionálását a munkahely közelében. Az előre szerelvényezett Modul 45-szerelvényekkel már be van építve a rugalmas jövő. Rapid 45 szerelvénybeépítő csatornák Egyszerű szerelés, tökéletes optika: a Rapid 45 szerelvénybeépítő csatorna univerzálisan alkalmazható. Használható parapet- vagy padlószegély-csatornaként, és sok helyet biztosít a vezetékeknek. Egyetlen kézmozdulattal pattinthatók be a csatornaprofilba a kapcsolók, a dugaljak és a többi szerelvények. Padló alatti rendszerek Az padló alatti rendszerei kényelmes és biztonságos hozzáférést tesznek lehetővé az energiaellátáshoz, a belső és külső adatátviteli hálózatokhoz, valamint a telekommunikációhoz. Különösen elegáns a rejtett vezetékfektetés. A Modul 45 termékcsalád bármely padlófajtához és alkalmazási terűlethez tartalmaz megoldásokat. Vakolat alá és üreges falba szerelhető dobozok A Modul 45-szerelvények egyre jobban érvényesülnek. Az új megoldásokkal és termékekkel felel meg a praktikus komponensek iránti növekvő keresletnek: a vakolat alatti és üreges fali megoldásokkal új installációs lehetőségek adódnak. Energiaellátó egység Minden jó fentről érkezik: a különösen robusztus felépítésű és az ipari alkalmazásra megfelelő energiaellátó egység a mennyezetre kerül. Az egység felszerelhető Modul 45- szerelvényekkel, és csatlakozási lehetőségeket biztosít az erősáramú, az adatátviteli és telekommunikációs csatlakozókhoz valamint a sűrített levegőhöz. Előre szerelvényezett és előre huzalozott egységek érhetők el. 7

8 Tervezési segédlet, általános Milyen költség- és időbeli hatásai vannak a Modul 45-rendszernek? A szerelés gyors és költséghatékony módja. Az idő pénz A Modul 45-rendszer a projekt minden fázisában gyorsabbá, ezzel kedvezőbbé teszi a munkavégzést. Az egységes beépítési méretnek és a sokféle komponensnek és tartozéknak köszönhetően a rendszer a legkülönbözőbb alkalmazási területekkel rendelkezik. Ez meggyorsítja a tervezést - ez pedig döntő versenyelőny, főleg a rövid határidejű munkák esetén. A tárolási és logisztikai költségek is csökkenthetők: különböző gyártók különböző rendszereiből kevesebbre van szükség. A bepattintós technika arra szolgál, hogy gyorsan el lehessen végezni a szereléseket és az utólagos változtatásokat. Időmegtakarítás a Plug & Play révén Az új Modul 45connect dugaljrendszerrel az az elektromos szerelés legidőtakarékosabb, legegyszerűbb és legbiztonságosabb módját kínálja. Egy GST18i dugaszoló rendszerhez való adapter egyszerűen rápattintásra kerül a dugaljra, és lehetővé teszi az áramellátás gyors csatlakoztatását és továbbvezetését V hosszabbító vezetékekkel. A dugaljak csatlakoztatásakor nincs többé szükség az olyan időigényes munkalépésekre, mint a kábelek lecsupaszítása, vezetékek csatlakoztatása és a húzásmentesítés felszerelése. Egy elv, amely számít A funkció és a kivitel mellett az installációs és szerelési idők manapság lényeges jellemzőivé váltak egy terméknek. A Modul 45-rendszer leegyszerűsíti az installációt, ezáltal csökkenti a szereléshez szükséges időt. A szerelvények beépítéséhez, kiszereléséhez és cseréjéhez szükséges ráfordítások egyértelműen kisebbek a hagyományos szerelvényekhez képest. A döntő előny: a kapcsolók, dugaljak és társaik egyszerűen, egyetlen kézmozdulattal pattinthatók be a rendszerbe máris készen van egy tökéletes, szép kivitelű és praktikus szerelvényezés. 8

9 Melyik az ideális installációs rendszer a Modul 45-rendszer számára? Tervezési segédlet, általános Az álomcsapat: Rapid 45 és Modul 45-rendszer. Egymáshoz illeszutve: a Rapid 45 és a Modul 45-rendszer A Rapid 45 szerelvénybeépítő csatornák és a 45 mm-es fedélnyílással rendelkező média oszlopok kifejezetten a Modul 45-rendszer szerelvényeihez lettek kifejlesztve: a modern, karcsú tervezésű és korszerű, gazdaságos installáció tökéletes összhangja. A szereléshez nincs szükség kiegészítő építőelemekre, például szerelvénydobozokra, adapterekre vagy takarókeretekre. A szerelvények közvetlenül a fedélnyílásba kerülnek bepattintásra, verhetetlen párost alkotva ezzel. Markáns: GEK szerelvénybeépítő-csatorna Rapid 45 A Rapid 45-re jellemző a markáns forma a ferde szélű felső szélekkel. Eloxált felületének köszönhetően a Rapid 45 alumínium gond nélkül integrálható elegánsabb kialakítású irodákba. Két méretben érhető el, egy- vagy kétrekeszes kialakításban. Szép karcsú ISS 45-ös fedélnyílás. Egy mindössze 70 mm-es átmérővel az ISS Modul 45-rendszer alumínium profilja jó alakúvá teszi a rendszert. Az elülső oldalon található egy nyílás a Modul 45-rendszerek kapcsoló és egyéb szerelvényeinek közvetlen beépítéséhez. Ezt egy alumínium felső rész teljesen lefedi. Ezáltal lehetővé válik a rendkívül karcsú építési forma. 9

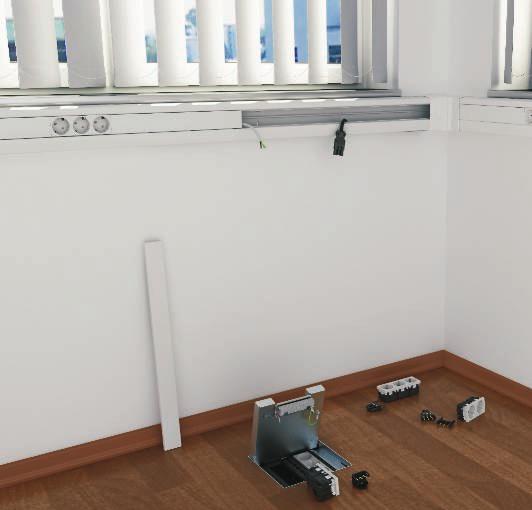

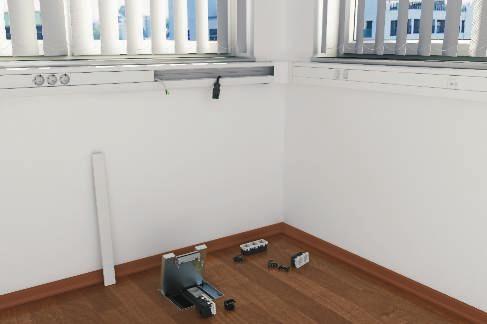

10 Az új Modul 45connect dugaljrendszer a következetes lépés az elektromos installáció még gyorsabbá és biztosabbá tétele felé. Kevesebb kézmozdulattal szerelhető és csatlakoztatható egy dugalj. Az GST18i csatlakozórendszer adapterei egyszerűen a dugaljra kerülnek rápattintásra, és a csatlakoztatás megvalósítható pl. az ismert V csatlakozóvezetékeken keresztül. Több dugalj egymás mellé sorolása sem jelent problémát az odaillő adapterrel. Hatékony beépítési idők és biztonságos, egyszerű installáció teszi az új dugaljakat az Modul 45 termékcsalád különösen gazdaságos kiegészítéseivé. 14

11 Modul 45connect dugaljak - tervezési segédletek Mi a Modul 45connect? 16 Milyen előnyöket kínál a Modul 45connect rendszer? 17 Milyen területen lehet alkalmazni a Modul 45connect rendszert? 18 Modul 45connect szerelési segédletek - dugaljak 19 15

12 Mi a Modul 45connect? Tervezési segédlet: Modul 45connect Nagyon gyorsan szerelhető Az idő pénz! Ez a kijelentős egyre inkább fontos lesz. A szerelési és installációs idő egyre fontosabb szempont egy termék mellett vagy ellen szóló döntésnél. Az Bettermann új Modul 45connect dugalj-rendszere éppen erre fektet hangsúlyt, és kínál nagy gyorsaságot, biztonságot és flexibilitást, új és innovatív lehetőségeket. Az új dugaszolóaljzat-koncepció A Modul 45connect dugaljakat egyszerűsített szerelés, valamint optimalizált és csökkentett szerelési költség jellemzi. Mindezt anélkül, hogy le kellene mondani a Modul 45-termékek bevált előnyeiről. Az új csatlakozódobozok dugaszolt csatlakozásai a homlokoldalon helyezkednek el, ennélfogva különösen szerelvénybeépítő csatornákban vagy média oszlopokban történő alkalmazásokhoz megfelelőek. A szokásos fix huzalozás mellett az akár 2,5 mm²-es vezetékátmérő lehetővé teszi a dugaszolt csatlakozások új elrendezését, a csatlakozó és összekötő adapterek egyszerű csatlakoztatását. Az országspecifikus alkalmazáshoz védőérintkezős és földelőcsapos dugaljak állnak rendelkezésre 2- kettes és 3-hármas kivitelben, 33 os csatlakoztatási irányban. Csatlakozóadapter A Modul 45connect-rendszer minden csatlakozóadaptere fel van szerelve a bizonyítottan jó GST18icsatlakozórendszerrel, és az ismert V hosszabbító vezetékekkel történő áramellátás standardizált továbbvezetési lehetőségét biztosítják csatlakozórész- és hüvelyrész-adapterek segítségével. Az áramkörök optikai elválasztása érdekében minden csatlakozóadapter és hosszabbító vezeték elérhető fekete és fehér színben. Összekötő adapter Egy további új funkció a dugaljak összekötése a dugaszos csatlakozóval a Modul 45connect rendszer számára. A többrészes dugalj-sorolások kiegészítő huzalozási igény nélkül valósíthatók meg (akár 6-os sorolás). 16

13 Milyen előnyöket kínál a Modul 45connect rendszer? Tervezési segédlet: Modul 45connect Gyors installáció A Modul 45connect dugaljak a csatlakozóadapterekkel összeköttetésben jelentősen lerövidítik a szerelési időt a hagyományos dugalj-szereléshez képest. Nem kell elvégezni az időigényes munkalépéseket a dugaljak csatlakoztatásakor, mint például a kábelek lecsupaszítása, vezetékek csatlakoztatása és a húzásmentesítők felszerelése. A dugaljak csatlakoztatása néhány kézmozdulattal, szerszám nélkül végezhető el. Benne foglalt érintésvédelem Ha a dugaljak alkalmazása elektromos szereléskor csatlakozóadapterrel vagy összekötővel történik, akkor nem szükséges kiegészítő védőház. A Modul 45connect a VE-követelmények szerinti, átfogó érintésvédelmet biztosít. Nagyobb biztonság Az adapter alkalmazásakor gyakorlatilag ki van zárva a csatlakozó oldalainak felcserélése. Minden dugalj rendelkezik egy hüvely- és egy dugóoldallal, amelyekre mindig csak odaillő adapter csatlakoztatható. A helytelen huzalozás okozta kellemetlenségek és annak következményei a Modul 45connect dugalj-rendszerrel ki vannak zárva. Rugalmasság a jövőben is használható A rendszer utólagos átépítése esetén csak a dugaszos összeköttetéseket kell oldani, és a rendszer gond nélkül illeszthető az új adottságokhoz. 17

14 Milyen területen lehet alkalmazni a Modul 45connect-rendszert? Tervezési segédlet: Modul 45connect Vezetékelrendező rendszerek 45- ös fedélnyílással A 45-ös fedélnyílással rendelkező vezetékelrendező rendszerekben teljes kínálatában érvényesül az új Modul 45connect dugalj-rendszer. A dugaszolóaljzatok bepattinthatók közvetlenül a fedélnyílásba, ezért a lehető legnagyobb kényelmet kínálják szereléskor. A dugalj-csatlakozás és a következő dugaljhoz történő továbbvezetés egyenes csatlakozórész- és hüvelyrészadapterekkel történik. A dugaljak egymáshoz rendezése is (akár a 6 részből álló sorolásig) a Modul 45connect összekötőjével történik, csupán néhány kézmozdulattal, és gond nélkül szerelhető. Vezetékelrendező rendszerek 80- as fedélnyílással A 80-as fedélnyílással rendelkező vezetékelrendező rendszerekben történő szerelvényezést a 71MT3/45 modultartó teszi lehetővé. A modultartó lefelé nyitott, és elegendő szabad teret biztosít a GST18i-csatlakozórendszerrel rendelkező, egyenes csatlakozó-adapternek. Az áramcsatlakozás mellett a következő dugaljig történő továbbvezetés is egyszerűen valósítható meg. Egy további előny: a kompakt építési módja és a kis beépítési mélysége révén a Modul 45connect-dugaljakban sokkal több szerelési hely marad a további kábeleknek és vezetékeknek. Szerelvénybeépítő rendszerek álpadlós és nyitott esztrichburkolatú csatornarendszerekhez Az álpadlós és nyitott esztrichburkolatú csatornarendszerekbe való szerelvényezés még kényelmesebbé és biztonságosabbá válik a Modul 45connect rendszer révén. A szerelvényezés az MT3/45 és az MT4/45 modultartókkal történik. A dugaljak csatlakoztatása U alakú adapteren keresztül valósul meg, amelyet kifejezetten padló alatti alkalmazásra alkottak meg. A hoszszabbító vezeték csatlakoztatási pontja szerelt, U alakú adapter esetén a dugalj alatt található. Például 1 x 4-es vagy 2 x 2-es dugalj sorolások is egyszerűen és gyorsan valósíthatók meg a Modul 45connect segítségével. 18

15 Szerelési segédlet: Modul 45connect - dugaszolóaljzatok Hagyományos szerelvénycsatlakozás Az elektromos csatlakozás beépített dugókkal valósul meg, amelyekbe 1,5-2,5 mm²-es keresztmetszetű merev vezetékeket lehet bekötni. A hajlékony érvégeket csapos érvéghüvellyel kell felszerelni. Húzásmentesítés alkalmazása A húzásmentesítés behelyezése a rögzítőhornyokba a homlokoldalon történik. A 10 mm-es átmérővel rendelkező vezetékek húzásmentesítésre kerülnek a szabvány szerint. Szerelvénycsatlakozás csatlakozó-adapterrel A dugaszolóaljzatok 2 csatlakozási oldallal rendelkeznek, amelyek csatlakozódugóként és csatlakozóhüvelyként funkcionálnak. Az adapter csatlakozási lehetőségeinek egy oldalra korlátozása típusonként egy mechanikai kódolás által valósul meg. A dugaszolóaljzat helytelen csatlakoztatása ki van zárva a kódolás segítségével. Tervezési segédlet: Modul 45connect Egyenes csatlakozóadapter, csatlakozórész Helyezze be és rögzítse a csatlakozó-adaptert (csatlakozó hüvely-adaptert) a dugaszolóaljzat oldalába. Egyenes csatlakozóadapter, hüvelyrész Helyezze be és rögzítse a csatlakozó-adaptert (csatlakozó hüvely-adaptert) a dugaszolóaljzat oldalába. Összekötő adapter Helyezze be és rögzítse az összekötő adaptert az első dugaszolóaljzat oldalába. A védősapka eltávolítása után be lehet helyezni és rögzíteni a következő dugaszolóaljzatot. Figyelem: legfeljebb 2 csatlakozó-adapterrel ellátott dugaszolóaljzat-kombináció megengedett. U alakú csatlakozóadapter, csatlakozórész Helyezze be és rögzítse a csatlakozó-adaptert (U-alakú dugórész-adaptert) a dugaszolóaljzat megfelelő oldalába. 19

16 egyen szó a fényforrások kapcsolásáról, épülettechnika vezérléséről és szabályozásáról vagy telefonés antennacsatlakozásról: a Modul 45-rendszer szerelvényei lehetővé teszik ezt. A kapcsolók és nyomógombok teljes, ½ és 1 modulszélességű választéka mellett a Modul 45-rendszer elektronikus szerelvényeket, pl. túlfeszültség-védelmet és számos további terméket is kínál, amelyek a mindennapokat otthon vagy az irodában egyszerűbbé, kényelmesebbé és biztonságosabbá teszik. 20

17 Modul 45 kapcsoló- és csatlakozórendszerek - tervezési segédletek Elektronikus kapcsolóberendezések Modul 45-höz 22 Modul 45 szerelési segédletek - kapcsoló és csatlakozóberendezések 24 21

18 Elektronikus kapcsolóberendezések Modul 45-höz Tervezési segédlet: Modul 45 kapcsoló- és csatlakozórendszerek Beépített elektronika Otthon vagy az irodában: a Modul 45 elektronikus kapcsoló-berendezései mindenűtt kényelmet kínálnak, amely megkönnyíti az életet. Az épülettechnikai vezérléshez és szabályozáshoz az intelligens megoldásokat kínál anélkül, hogy le kellene mondani a Modul 45- rendszer bevált előnyeiről. egyen szó kapcsolóról, redőny időkapcsolóról, mozgásérzékelőről vagy szobatermosztátról, minden szerelvény rendelkezésre áll kompakt kivitelben a Modul 45 sorozatban. Az elektronikus kapcsoló-berendezések moduláris felépítésű rendszerekként érhetők el. Egy szerelvény összeállításához mindig szükség van egy relé alsó részre és egy megfelelő funkcióval rendelkező fedélre. A rendszer két relé alsó részen és négy fedélen alapul a különböző funkciók megvalósításához. Időkapcsoló Az időkapcsoló felhasználása a RE-UW és RE-U2K reléegységgel kombinálva történik. A fogyasztók be- és kikapcsolása történhet automatikusan az időkapcsolóval a kapcsolási időkkel, vagy kézi úton. Ezen kívül létezik egy kapcsolási funkció a relé alsó részek mellé rendelt helyeken keresztül. Választható kézi vagy automatikus üzemmód Minimális kapcsolási idő: 1 perc Napi/heti programozás 24 kapcsolási idő programozható A programozás áramkimaradás esetén 30 percig tárolva marad. Szobatermosztát A szobatermosztát felhasználása az RE-UW relé alsó résszel kombinálva történik. A termosztát egy fűtőberendezés keringtető szivattyújának vezérlésére szolgál. A vezérlés automatikusan, kapcsolási idők révén, vagy kézi be- és kikapcsolással történik. Ezen kívül létezik egy kapcsolási funkció a reléegység alsó része mellé rendelt helyen keresztül. Választható kézi vagy automatikus üzemmód Napi/heti programozás 24 kapcsolási idő programozható Beállítható nappali, éjjeli és fagyvédelmi szint Az idő és a szobahőmérséklet bármikor beállítható 6 szabályozási sebesség (RPérték) állítható be A programozás áramkimaradás esetén 30 percig tárolva marad. 22

19 Tervezési segédlet: Modul 45 kapcsoló- és csatlakozórendszerek Heti redőnyvezérlő óra A heti redőnyvezérlő óra felhasználása a RE-U2K reléegységgel kombinálva történik. A heti redőnyvezérlő órán keresztül automatikusan vagy kézi úton vezérelhet rolót, redőnyt vagy napernyőt. Ezen kívül létezik egy kapcsolási funkció a reléegység alsó része mellé rendelt két helyen keresztül. Választható kézi vagy automatikus üzemmód Beállítható használati idő Napi/heti programozás 24 kapcsolóóra programozható A programozás áramkimaradás esetén 30 percig tárolva marad. Mozgásérzékelő A mozgásérzékelő felhasználása az RE-UW relé alsó résszeinek kombinálásával történik. Ez érzékeli a személyek mozgását és a nappali fényértéket. A megvilágítás bekapcsolása akkor történik meg, ha mozgás észlelhető, és a nappali fényérték az előre beállított fényérték alatt marad. A mozgás érzékelt időtartama alatt a világítás bekapcsolva marad. Ha már nem észlelhető mozgás, a kikapcsolási időtartam lejárta után megtörténik a kikapcsolás. A kikapcsolási időtartam a mozgásérzékelőn állítható be. A világítás kézi úton kapcsolható be és ki a szerelvénynél. Ezen kívül létezik egy kapcsolási funkció a reléegység alsó része mellé rendelt helyen keresztül. Kézi úton működtethető Érzékelési tartomány: 8 m Vízszintes érzékelési szög:

20 Vizsgálati jel STOWARZYSZENIE EEKTRYKÓW POSKICH, engyelország KEMA-KEUR, Hollandia Osztrák Elektrotechnikai Szövetség, Ausztria Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország További információk 48

21 Piktogramok magyarázata Felületek szalaghorganyzott Megfelelőségi jel Európai Közösség, EK-irányelvek szerinti EK megfelelőségi nyilatkozat Minőségi jel halogénmentes; klór, fluor és bróm nélkül UV ÁÓ Specifikus termékszimbólumok Átmérő 60 mm Átmérő 68 mm Védőkészülék az MSZ EN szerint PZ 2/3 zónahatár Akusztikus jelzés Alapanyagok, fémek Alumínium Acél Alapanyagok, műanyagok Poliamid Polikarbonát Polietilén Polipropilén Polisztirol Polivinilklorid 49

22 Rövid info Az új Modul 45connect dugaljrendszer a Modul 45-rendszerek bizonyított funkciói mellett további csatlakozási és összeköttetési lehetőségeket kínálnak, amelyek még gyorsabbá és biztosabbá teszik az elektromos installációt. Csatlakozóadapteren keresztül közvetlen csatlakozási és bővítési lehetőség áll rendelkezésre a GST18i-csatlakozórendszer felé. Teljesen megszűnnek azok az időigényes munkalépések, amelyeket el kell végezni egy hagyományos elektromos szerelés során. Rendszerleírás Anyag: polikarbonát Szerelési típus: bepattintható rögzítés Csatlakozás: dugaszoló szorítók, 2-pólusú merev vezetékekhez akár 2,5 mm²-ig, GST18i-csatlakozórendszer hüvelyrész- és csatlakozórész-adapterekkel összekötve Kivitel: 2-kettes és 3-hármas dugaljak Csatlakoztatási irány: 33 Színek (látható felületek): RA 9010, narancs RA 2004, zöld RA 6029, piros RA 3001, RA 7021, eloxált alumíniumhoz hasonló RA

23 Modul 45connect dugalj-rendszerek Védőérintkezős dugaszolóaljzat ugaszolási irány ugalj földelőcsappal ugaszolási irány Csatlakozóadapter Csatlakozórész, egyenes Hüvelyrész, egyenes Csatlakozórész, U alakú 60 Összekötő adapter ugó-hüvely 61 Tartozékok Húzásmentesítő 61 Túlfeszültség-védelmi modul, ÜSM-A 61 59

24 Modul 45connect - dugaszolóaljzatok Védőérintkezős dugaszolóaljzat 33 Modul 45connect dugaszolóaljzat-rendszerek Típus Szín SKS-S3 RW2 10 8, SKS-S3 ROR2 narancs 10 8, SKS-S3 MZGN2 zöld 10 8, SKS-S3 SRO2 piros 10 8, SKS-S3 SWGR2 10 8, SKS-S3 A2 10 8, PC Polikarbonát Csom. arab kg/100 darab Cikkszám Védőérintkezős dugaszolóaljzat oldalsó csatlakozással 2-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Típus Szín Csom. Súly Cikkszám SKS-S3 RW3 4 11, SKS-S3 ROR3 narancs 4 11, SKS-S3 MZGN3 zöld 4 11, SKS-S3 SRO3 piros 4 11, SKS-S3 SWGR3 4 11, SKS-S3 A3 4 11, PC Polikarbonát Védőérintkezős dugaszolóaljzat oldalsó csatlakozással 3-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Súly arab kg/100 darab ugaszolóaljzat földelőcsappal, 33 Típus Szín Csom. Súly Cikkszám SKS-FS3 RW2 10 7, SKS-FS3 ROR2 narancs 10 7, SKS-FS3 MZGN2 zöld 10 7, SKS-FS3 SRO2 piros 10 7, SKS-FS3 SWGR2 10 7, SKS-FS3 A2 10 7, PC Polikarbonát arab kg/100 darab Földelőcsappal és oldalsó csatlakozással rendelkező dugaszolóaljzat 2-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A, 250 V~, az IEC szerint. Típus Szín Csom. Súly Cikkszám SKS-FS3 RW3 4 11, SKS-FS3 ROR3 narancs 4 11, SKS-FS3 MZGN3 zöld 4 11, SKS-FS3 SRO3 piros 4 11, SKS-FS3 SWGR3 4 11, SKS-FS3 A3 4 11, PC Polikarbonát arab kg/100 darab Földelőcsappal és oldalsó csatlakozással rendelkező dugaszolóaljzat 3-részes, 33, megnövelt érintésvédelemmel, rugós bekötéssel, 2P+F, 16 A 250 V~, az IEC szerint. Egyenes csatlakozóadapter, csatlakozó dugó Típus Szín Csom. Súly Cikkszám arab kg/100 darab STA-SKS S1 SW fekete 10 1, STA-SKS S1 W fehér 10 1, Csatlakozóhüvely-adapter, egyenes, SKS-S vagy SKS-FS dugaszolóaljzatra oldalról történő csatlakozás, GST 18i 3p Wieland típusú csatlakozórésszel rendelkező V hosszabbító vezetékhez. Egyenes csatlakozóadapter, csatlakozó hüvely Típus Szín Csom. arab kg/100 darab Cikkszám BTA-SKS S1 SW fekete 10 1, BTA-SKS S1 W fehér 10 1, Csatlakozó hüvely-adapter, egyenes, egy SKS-S vagy SKS-FS dugaszolóaljzatra oldalról történő csatlakoztatáshoz, GST 18i 3p Wieland-csatlakozódugóval felszerelt V hosszabbító vezeték számára. Súly 60 Kérjük, hogy a megrendelésén mindig tüntesse fel a termék cikkszámát.

25 Modul 45connect - dugaszolóaljzatok U alakú csatlakozóadapter, csatlakozó dugó Típus Szín Csom. arab kg/100 darab Cikkszám STA-SKS SU1 SW fekete 10 1, STA-SKS SU1 W fehér 10 1, Hüvelyrész-adapter, U alakú, SKS-S vagy SKS-FS dugaszolóaljzatra oldalról történő csatlakozás, GST 18i 3p Wieland típusú csatlakozórésszel rendelkező V hosszabbító vezetékhez. Típus Szín Összekötő adapter SKS-S vagy SKS-FS dugaszolóaljzatok egyesítése. Súly Összekötő adapter Csom. arab kg/100 darab Cikkszám VB-SKS S fekete 10 0, Figyelem: legfeljebb 2 csatlakozó-adapterrel ellátott dugaszolóaljzat-kombináció megengedett. Súly Modul 45connect dugaszolóaljzat-rendszerek Húzásmentesítő Típus Szín Csom. Súly Cikkszám arab kg/100 darab Z-SKS krémfehér 10 0, Húzásmentesítő védőérintkezős 0 -os dugaszolóaljzathoz, földelőcsappal rendelkező 0 -os dugaszolóaljzathoz és Modul 45connect dugaszolóaljzatokhoz, oldalról csatlakoztatható. háromeres, max. Ø 10 mm-es kábel rögzítéséhez Túlfeszültség-védelmi modul, ÜSM-A Típus Jelzés a szerelvényen Csom. Súly Cikkszám arab kg/100 darab ÜSM-A akusztikus 1 1, IN EN (VE 0675, rész) szerinti 3. típusú ( osztályú) túlfeszültség-védelmi modul, finomvédelmi készülék 230/400 V hálózatokhoz. Védőérintkezős dugaszolóaljzatokhoz alkalmas. Akusztikus hibajelzés Kis építési nagyság Y-kapcsolás Alkalmazás: univerzálisan használható minden szerelési rendszerhez Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 61

26 114

27 Jegyzékek Betűrendes tartalomjegyzék 116 Számok szerinti típusjegyzék 118 Típusjegyzék

28 Betűrendes tartalomjegyzék 3 3 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó dugó, rugós csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, pólusú csatlakozó hüvely, rugós-csatlakozású, pólusú hosszabbító vezeték, keresztmetszet: 1,5 mm², 3 pólusú hosszabbító vezeték, keresztmetszet: 2,5 mm², - 3 pólusú, halogénmentes hosszabbító vezeték,, keresztmetszet: 2,5 mm² 5 5 pólusú csatlakozó dugó, csavaros csatlakozású, pólusú csatlakozó hüvely, csavaros csatlakozású, 111 A A típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség Adapter 90 -kal elforgatott kapcsolóbeépítéshez, 66 Adatátviteli és telekommunikációs tartó, 1/1, 75 modulszélesség Adatátviteli és telekommunikációs tartó, 1/2, 74 modulszélesség Adatcsatlakoztató modul tartólemezzel, CAT5e, 74 Adatcsatlakoztató modul tartólemezzel, CAT5e,, 74 árnyékolt Adatcsatlakoztató modul tartólemezzel, CAT6,, 74 árnyékolt 10 GbE számára Adatcsatlakoztató modul tartólemezzel, CAT6., 74 Antenna dugaszolóaljzat 1 modulszélesség, 70 B B típusú adatátviteli és telekommunikációs tartó, 1/1, 77 modulszélesség C C típusú adatátviteli és telekommunikációs tartó, 1/1, modulszélesség CEE dugaszoló berendezés, 102, 105 CP-rendezőkábel, dugó-hüvely kivitel, 76 Csatlakozás- és összekötésvédelem, 76 Csatlakozás- és összeköttetésvédelem, 75 Csatlakozés elleni védelem RJ45-höz, 76 Csillárkapcsoló, 1/1 modulszélesség, 66 Csomóponti lánc, 100, 103 eskbox 4 Modul 45-szerelvényhez, 92 eskbox 8 Modul 45-szerelvényhez, 92 ugaszolóaljzat földelőcsappal 0 reteszelt kivitel, 54 ugaszolóaljzat földelőcsappal 33 reteszelt kivitel, ugaszolóaljzat földelőcsappal, 0, 53, 101 ugaszolóaljzat földelőcsappal, 33, 53, 60, 101 ugaszolóaljzat, dán szabvány 0, 55, 102 ugaszolóaljzat, svájci szabvány, 0, 55, 102 ugaszolt csatlakozású energiaelosztó, 109 E Egyenes csatlakozóadapter, csatlakozó dugó, 60 Egyenes csatlakozóadapter, csatlakozó hüvely, 60 Egypólusú kapcsoló, 1/1 modulszélesség, 65 Egypólusú kapcsoló, 1/2 modulszélesség, 64 Elosztóblokk, 3 pólusú, 1E/3A, 110 Elosztóblokk, 3 pólusú, 1E/5A, 111 Elosztóblokk, 3 pólusú, T alakú, 111 EP típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség F F típusú adatátviteli és telekommunikációs tartó, 1/1, 78 modulszélesség Fedél 180 -os mozgásérzékelőhöz, 67 Fedél időkapcsolóhoz, 68 F Fedél redőnyórához, 68 Fedél szobatermosztáthoz, 68 Fenékkivezetés T-leágazással flexibilis, 93 vezetékcsatornához Fényvezetőszál-csatoló tartólappal, 74 Fix bekötésű energiaelosztó, 109 Flexibilis vezetékcsatorna, 92 G Glimmlámpás egység, 89 H Húzásmentesítő, 55, 61 Húzórugó VH-4 / VH-8, 100 Húzórugó VHF-8, 103 J Jelzőfedelek, 82 K Kábelkivezető tartólap, 108 Kábelkivezető, 1/1 modulszélesség, 70 Kerek fenékkivezetés flexibilis vezetékcsatornához, 93 Keresztkapcsoló, 1/1 modulszélesség, 66 Kódlap, 55 E elem, 66 M Mechanikus és vizuális csatlakozás elleni védelem, 75 Modalnet-ház, alapkonfiguráció, 87 Modalnet-ház, bővítőmodul, 87 Modalnet-takarókeret, Modul 45, 2 modulos, 88 Modalnet-takarókeret, Modul 45, 2 x 1 modulos, 88 Modalnet-üreges fali installáció, 2 részes, 87 Modalnet-üreges fali installáció, 3 részes, 87 Modalnet-üreges fali installáció, 4 részes, Modalnet-üreges fali installáció, 5 részes, 88 Modalnet-üreges fali installáció, 6 részes, 88 Modalnet-védőberendezés beépítés, 88 Modul 45 1 modulos takarókeret, 83 Modul 45 2 x 1 modulos takarókeret, 83 Modul 45 3 x 1 modulos takarókeret, 83 Modul 45 tartólap, 108 Modul 45 tartólap rögzítőköröm nélkül, 83 Modul 45 tartólap rögzítőkörömmel, 83 Modul 45, 1 modulos szerelvénydoboz takarókeret, 84 Modul 45, 2 modulos szerelvénydoboz takarókeret, 85 Modul 45, 3 modulos szerelvénydoboz takarókeret, 86 N Nyomógombos fényerőszabályozó, 1/2 modulszélesség, 67 Ö Összekötő adapter, 61 P PA típusú adatátviteli és telekommunikációs tartó, 1/1, 79 modulszélesség Padlósín flexibilis vezetékcsatornához, 93 Potenciálkiegyenlítő doboz, 1/1 modulszélesség, 70 Ragasztószalag flexibilis vezetékcsatornához R, 93 Redőny nyomógomb, 1/1 modulszélesség, 66 Redőnykapcsoló, 1/1 modulszélesség, 66 Reléegység, 1/1 modulszélesség, 67 Rendezőkábel, dugó-dugó kivitel, _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) 116

29 Betűrendes tartalomjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 (Export_01092) R RJ45-ről RJ11/RJ12-re szűkítő keret, 74 Rögzítőkengyel flexibilis vezetékcsatornához, 92 Rögzítőszeglet flexibilis csatornához, GES, 94 szerelvénybeépítő egységekbe Rögzítőszeglet flexibilis csatornához, GESRM2, 94 szerelvénybeépítő egységbe S Safe Clip, 75 Sarkos fenékkivezetés flexibilis vezetékcsatornához, 93 Sarkos fenékkivezetés lamellával flexibilis, 93 vezetékcsatornához SAT antenna dugaszolóaljzat 1/2 modulszélesség, 69 Sorkapocs, 108 T Tartó húzásmentesítővel flexibilis vezetékcsatornához, 92 Tartólap Modul 45, egyes szerelvénydoboz számára, 84 Tartólap Modul 45, hármas szerelvénydoboz számára, 86 Tartólap Modul 45, kettes szerelvénydoboz számára, 85 Telefoncsatlakozó-doboz, 1/1 modulszélesség, 70 Tépőzáras szalag eskbox rögzítéshez, 92 T-leágazás flexibilis vezetékcsatorna számára, 93 Többször használható védőfedél Modul 45, 84 szerelvénydobozhoz, egyes Többször használható védőfedél Modul 45, 86 szerelvénydobozhoz, hármas Többször használható védőfedél Modul 45, 85 szerelvénydobozhoz, kettes Túlfeszültség-védelem, 1/2 modulszélesség, akusztikus, 69 jelzés Túlfeszültség-védelem, 1/2 modulszélesség, optikai, 69 jelzés Túlfeszültség-védelmi modul, akusztikus jelzés, 69 Túlfeszültség-védelmi modul, ÜSM-A, 56, 61 U U alakú csatlakozóadapter, csatlakozó dugó, 61 Ü Üreges falba szerelhető kettős szerelvénydoboz, 82 Üreges falba szerelhető szerelvény-/kötődoboz, 82 Üreges falba szerelhető szerelvénydoboz, 82 Üreges falba szerelhető szerelvénydoboz Modul 45,, 85 dupla Üreges falba szerelhető szerelvénydoboz Modul 45,, 84 egyes Üreges falba szerelhető szerelvénydoboz Modul 45,, 86 hármas Üres készülékház, 108 V Vakfedél, 1/1 modulszélesség, 71 Vakfedél, 1/2 modulszélesség, 71 Vaklemez, 108 Vakolat alá szerelhető szerelvénydoboz, egyes, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, hármas, Modul, szerelvény számára Vakolat alá szerelhető szerelvénydoboz, kettes, Modul, szerelvény számára Vakolat alatti szerelvény -/összekötő dobozok, 82 Vakolat alatti szerelvénydoboz, 82 Váltókapcsoló, 1/1 modulszélesség, 65 Váltókapcsoló, 1/2 modulszélesség, 65 Váltónyomógomb, 1/1 modulszélesség, 64 Váltónyomógomb, 1/2 modulszélesség, 64 Védőérintkezős dugaszolóaljzat 0,, 101 Védőérintkezős dugaszolóaljzat 33,, 60, 101 Védőérintkezős dugaszolóaljzat 45 csapófedéllel, IP44, 105 VH-4 / VH-8 takarólemez, VH-4 ellátóegység sűrítettlevegő-csatlakozással, IP20, VH-4 ellátóegység, IP20, 98 V VH-4 válaszfal, 100 VH-8 ellátóegység sűrítettlevegő-csatlakozással, IP20, 99 VH-8 ellátóegység, IP20, 99 VH-8 válaszfal, 100 VHF-8 ellátóegység, IP44, 103 VHF-8 ellátóegység, IP44 sűrítettlevegő-csatlakozással, 103 VHF-8 takarólemez, VHF-8 válaszfal sűrítettlevegő-csatlakozás nélkül, 103 VHF-8 válaszfal sűrítettlevegő-csatlakozással, 103 VHF-8 védőberendezés beépítés, fedlap és, 104 tartókengyel VHF-8 védőberendezés beépítés, tartó, 105 Z Zsanéros porvédő,

30 Számok szerinti típusjegyzék Az EAN-szám felépítése: országjelölés 40 gyártójelölés 1219 (a 0-val kezdődő cikkszámokra érvényes: 1010) Egyéni EAN-C EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal M / G /m _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_ Kérjük, hogy a megrendelésén mindig tüntesse fel a termék

31 Számok szerinti típusjegyzék 07 _Katalog_2010_Neuer_Stand / hu / 29/07/2010 / Export_01092 EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal EAN-C. Cikkszám Ár Oldal E /m U Kérjük, hogy a megrendelésén mindig tüntesse fel a termék 119
