1 ZSALUZIÁK AR HOMLOKZATI ZSALUZIÁK REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK

2

3 ZSALUZIA FELÉPÍTÉSE - ZSALUZIA FELÜLNÉZETE AR Zsaluzia általános felépítése Védőtető Konzol függőleges állító eleme Védőtető konzol Fejsín rögzítő kengyel Fejsín Hajtómű Hajtómű kardán Arriter Létra (csak G80 esetén) HAGOFIX * Z90 és S90 esetén Húzószalag Hajtókar Zsaluzia lamella * A HAGOFIX rendszer pontosabb, szabályos lamella gyűjtést tesz lehetővé hozzájárulva ezzel a kissebb csomagmagassághoz. Záróléc Vezető sín Vezetősín tartó konzol Zsaluzia felülnézete általános felépítés esetén ablakkeretre szerelve Zsaluzia szélessége 25 Lamella szélesség = Zsaluzia szélesség - 50 mm 25 V 58 REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 3

4 55 AR AR-G80 VEZETŐSÍNES KIVITEL AR-G80 zsaluzia vezetősínes kivitel metszet min. 120 mm 30 Zsaluzia magassága Vezető sín hossz = zsaluzia magasság -70 mm Védőtető magassága (minimum 190 mm) Kültéri alumínium zsaluzia AR-G80 Lamella: Alumínium 80 mm -es peremezett C profil Megvezetés: Vezetősín Mozgatás: Motoros illetve hajtóműves kivitelben Min. szélesség: 500 mm (600 mm motoros kivitelben), max. szélesség: 4000 mm, max. magasság: 4000 mm, Max. felület: 9 m 2 (16 m 2 motoros kivitelben) 4 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

5 AR-G80 VEZETŐSÍNES KIVITEL AR AR-G80 vezetősínes kivitel vízszintes metszet 80 AR-G80 vezetősínes kivitel szemből nézet Zsaluzia szélessége Zsaluzia magassága Vezető sín hossz = Zsaluzia magasság -70 mm Lamella szélessége = Zsaluzia szélessége - 50 mm REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 5

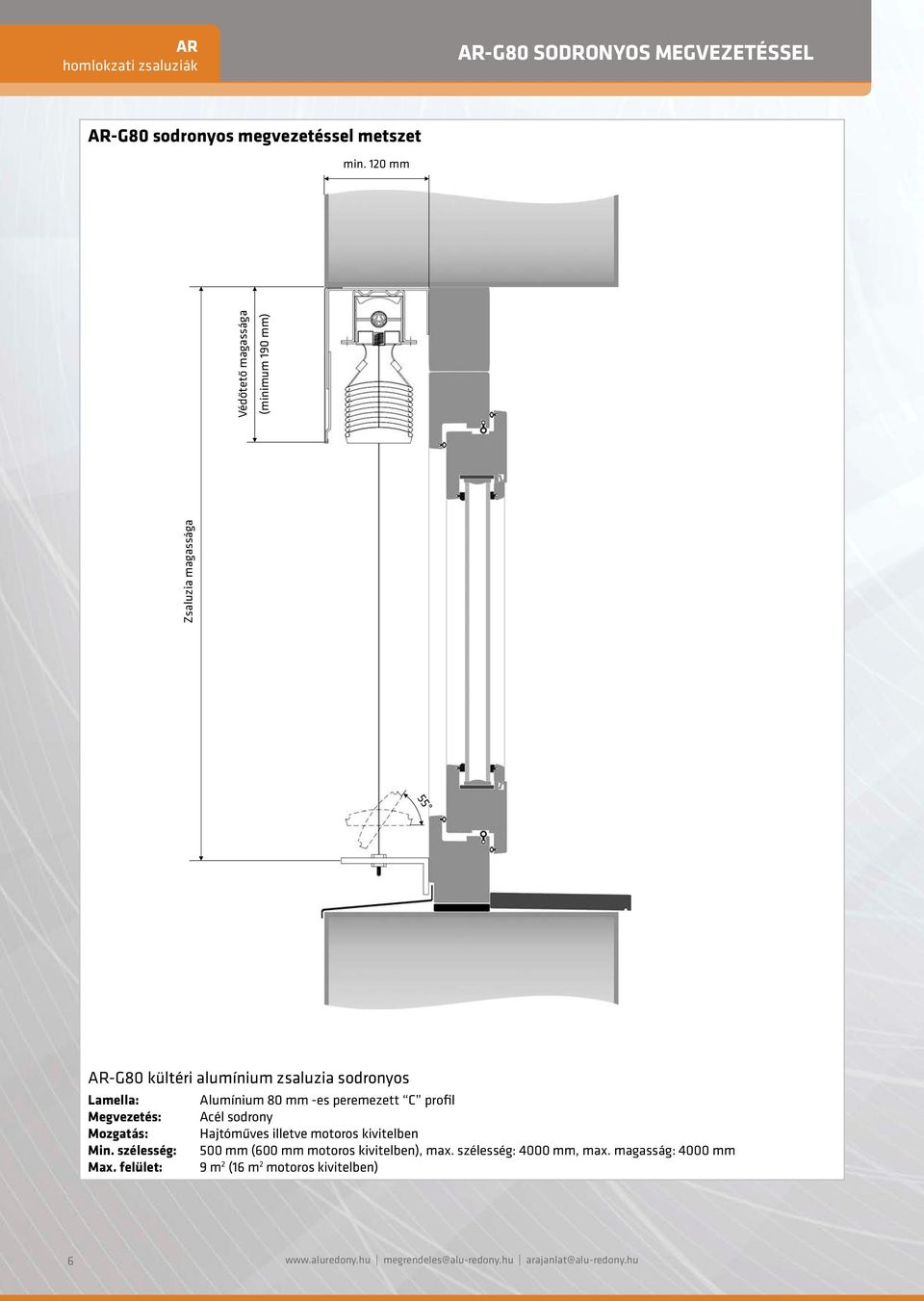

6 55 AR AR-G80 SODRONYOS MEGVEZETÉSSEL AR-G80 sodronyos megvezetéssel metszet min. 120 mm Zsaluzia magassága Védőtető magassága (minimum 190 mm) AR-G80 kültéri alumínium zsaluzia sodronyos Lamella: Alumínium 80 mm -es peremezett C profil Megvezetés: Acél sodrony Mozgatás: Hajtóműves illetve motoros kivitelben Min. szélesség: 500 mm (600 mm motoros kivitelben), max. szélesség: 4000 mm, max. magasság: 4000 mm Max. felület: 9 m 2 (16 m 2 motoros kivitelben) 6 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

7 AR-G80 SODRONYOS MEGVEZETÉSSEL AR AR-G80 sodronyos kivitel vízszintes metszet 80 AR-G80 sodronyos kivitel szemből nézet Zsaluzia szélessége Zsaluzia magassága Lamella szélessége = Zsaluzia szélessége REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 7

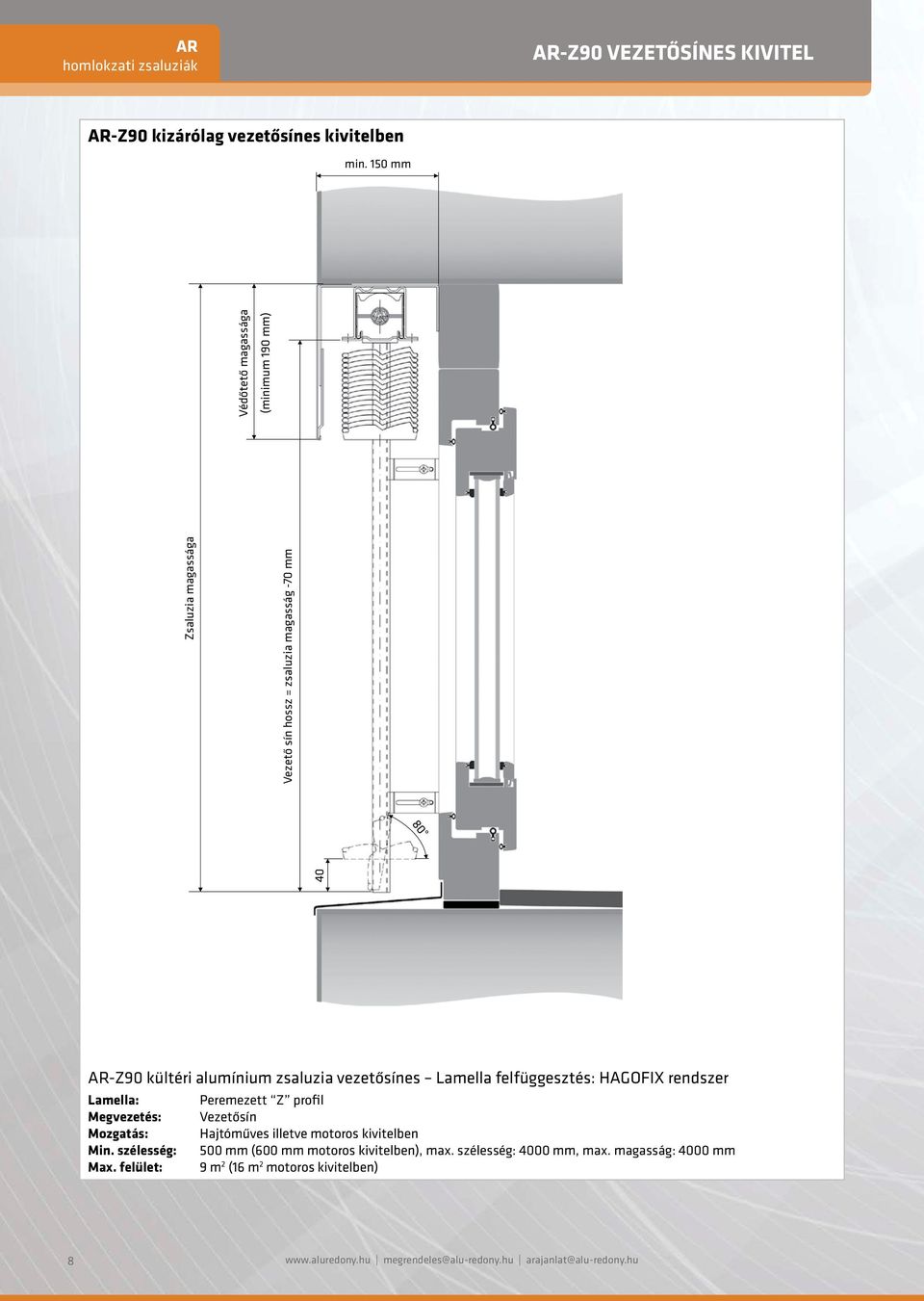

8 80 AR AR-Z90 VEZETŐSÍNES KIVITEL AR-Z90 kizárólag vezetősínes kivitelben min. 150 mm 40 Zsaluzia magassága Vezető sín hossz = zsaluzia magasság -70 mm Védőtető magassága (minimum 190 mm) AR-Z90 kültéri alumínium zsaluzia vezetősínes Lamella felfüggesztés: HAGOFIX rendszer Lamella: Peremezett Z profil Megvezetés: Vezetősín Mozgatás: Hajtóműves illetve motoros kivitelben Min. szélesség: 500 mm (600 mm motoros kivitelben), max. szélesség: 4000 mm, max. magasság: 4000 mm Max. felület: 9 m 2 (16 m 2 motoros kivitelben) 8 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

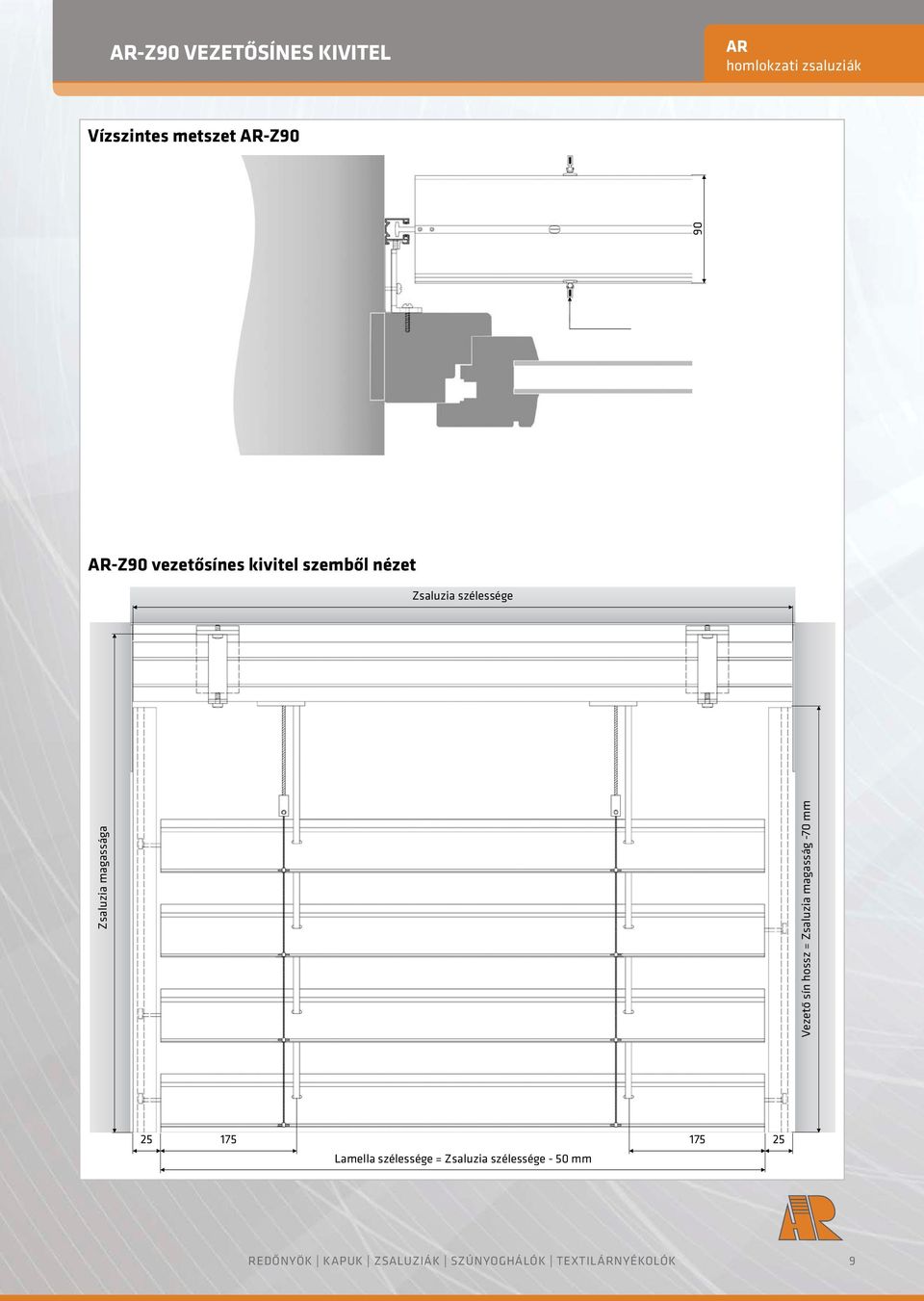

9 AR-Z90 VEZETŐSÍNES KIVITEL AR Vízszintes metszet AR-Z90 AR-Z90 vezetősínes kivitel szemből nézet Zsaluzia szélessége Zsaluzia magassága Vezető sín hossz = Zsaluzia magasság -70 mm Lamella szélessége = Zsaluzia szélessége - 50 mm REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 9

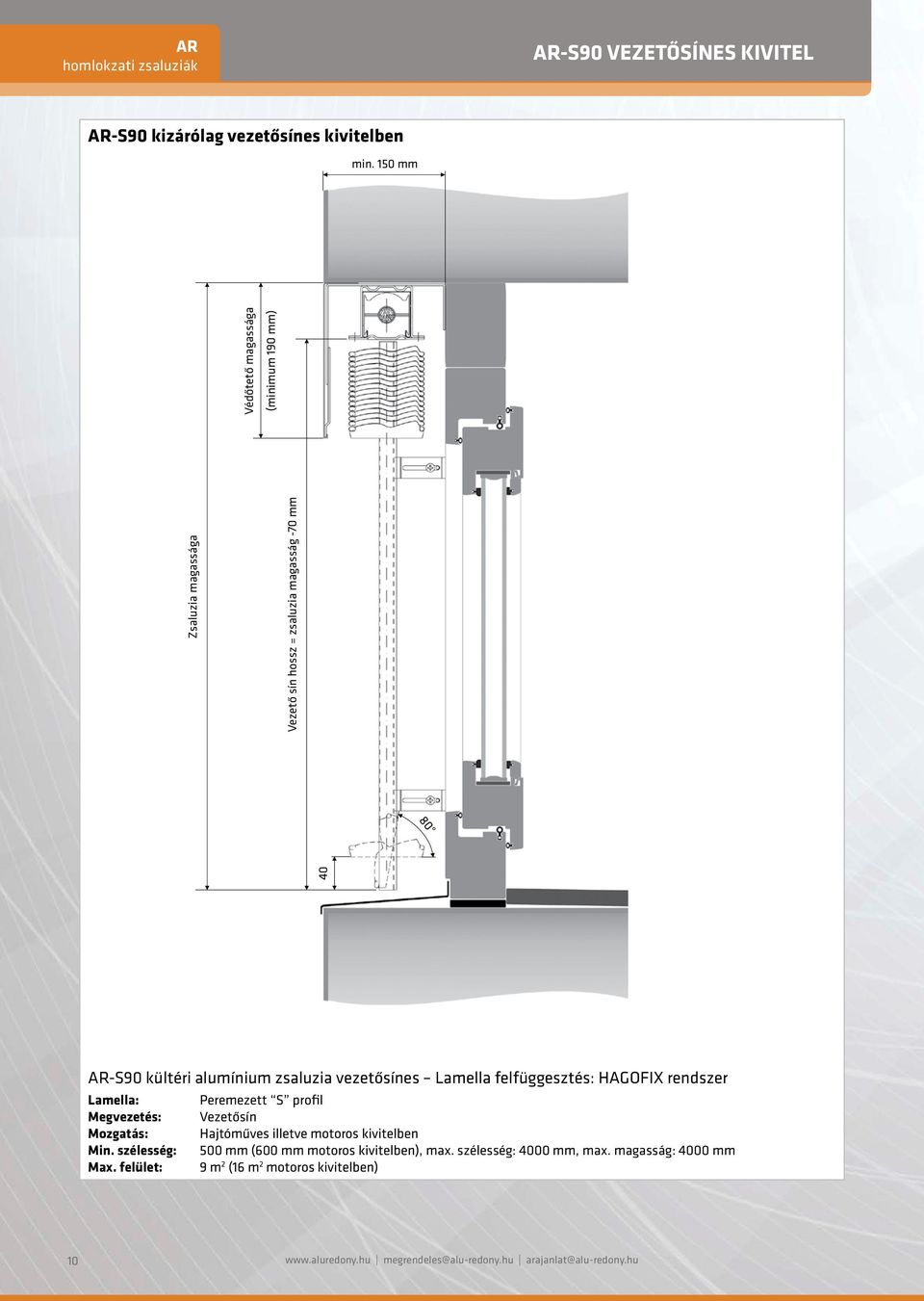

10 80 AR AR-S90 VEZETŐSÍNES KIVITEL AR-S90 kizárólag vezetősínes kivitelben min. 150 mm 40 Zsaluzia magassága Vezető sín hossz = zsaluzia magasság -70 mm Védőtető magassága (minimum 190 mm) AR-S90 kültéri alumínium zsaluzia vezetősínes Lamella felfüggesztés: HAGOFIX rendszer Lamella: Peremezett S profil Megvezetés: Vezetősín Mozgatás: Hajtóműves illetve motoros kivitelben Min. szélesség: 500 mm (600 mm motoros kivitelben), max. szélesség: 4000 mm, max. magasság: 4000 mm Max. felület: 9 m 2 (16 m 2 motoros kivitelben) 10 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

11 AR-S90 VEZETŐSÍNES KIVITEL AR Vízszintes metszet AR-S90 AR-S90 vezetősínes kivitel szemből nézet Zsaluzia szélessége Zsaluzia magassága Vezető sín hossz = Zsaluzia magasság -70 mm Lamella szélessége = Zsaluzia szélessége - 50 mm REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 11

12 AR CSOMAGMAGASSÁG, KONZOLOK ÉS HÚZÓSZÁLAK SZÁMA 1. táblázat: Felhúzott zsaluzia csomagmagasságok Teljes zsaluzia magasság (mm) Felhúzott zsaluzia csomagmagassága (mm) G80 Z90 S FIGYELEM! 1500 MM-ES ZSALUZIA MAGASSÁGIG A VÉDŐTETŐ MAGASSÁGA 190 MM. FIGYELEM! A táblázatban felsorolt csomagmagasságok nem tartalmazzák a védőtető és a védőtető tartó konzol vastagságát, ezek együttes értéke általános esetben kb. 15mm 2. táblázat: Vezető sín tartó konzolok száma sínenként Zsaluzia magassága (mm) Tartók száma (db) táblázat: Védőtető (fejsín) tartó konzolok száma Zsaluzia szélessége (mm) Tartók száma (db) Felhúzott zsaluzia csomagmagassága 4. táblázat: Zsaluzia magassága (mm) húzószálak száma Zsaluzia szélessége (mm) VEZETŐSÍNES ZSALUZIÁK ESETÉN (G80, Z90, S90) A LAMELLA SZÉLESSÉG A ZSALUZIA SZÉLESSÉGE - 50 MM! SODRONYOS MEGVEZETÉS ESETÉN (G80) A LAMELLA SZÉLESSÉGE MEGEGYEZIK A ZSALUZIA SZÉLESSÉGÉVEL! mm szélesség között a 2 db védőtető tartó konzolt a szélektől 150 mm-re kell szerelni. 675 mm szélesség felett 2 db védőtető tartó konzolt a szélektől 100 mm-re kell szerelni. Amennyiben a védőtető tartó konzolok (3. táblázat) és a húzószálak (4. táblázat) száma megegyezik, akkor a védőtető konzolok rögzítésénél oda kell figyelni, hogy a konzolok és a húzószálak (forgatóművek) ne egy helyen legyenek! A húzószálak a terméken belül egyenletesen vannak elosztva. Páros számú húzószál (forgatómű) esetén a motor mindig közepén helyezkedik el! Páratlan számú húzószál (forgatómű) esetén a motor a középső húzószáltól balra helyezkedik el (beltérből nézve) megrendeles@alu-redony.hu arajanlat@alu-redony.hu

13 VÉDŐTETŐ TÍPUSOK, VAKOLÓSÍN AR Védőtető típusok B Védőtető-1 A = min. 150 mm (minimális méret esetén csak a mechanizmust takarja el, az egész csomagot nem.) B = min. 65 mm; max. 140 mm A Visszaperemezés mérete és formája B C Védőtető-2 A = min. 150 mm (minimális méret esetén csak a mechanizmust takarja el, az egész csomagot nem.) A B = védőtető konzoltól függ C = általában 50 mm B x Védőtető-3 A = min. 190 mm B = védőtető konzoltól függ C <= A Ebben az esetben fix konzol nem alkalmazható! A 15 C x = konzol mérete (B) x lemezvastagság + + vakolathordó réteg javasolt rátakarás az ablakkeretre: 15mm 15 B y Védőtető-4 A = min. 190 mm B = védőtető konzoltól függ C <= A D = min. 20 mm Ebben az esetben csak állítható konzol alkalmazható! A D C y = konzol mérete (B) x lemezvastagság + + vakolathordó réteg javasolt rátakarás az ablakkeretre: 15mm Egy darabból elkészíthető védőtető maximum 0 mm széles lehet. 0 mm felett a védőtető több részből áll. A kötés a védőtető felső középvonalán van elhelyezve. Védőtető-4-es kialakítás esetén a D méretre ajánlott min. 15 mm-t hozzáadni a használt rögzítő anyagok miatt! Vakolósínek és oldalzáró elemek A Oldalzáró elem Védőtető-1 illetve Védőtető-2 A Oldalzáró elem Védőtető-3 ill. Védőtető Vakolósín B B REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 13

14 AR BEÉPÍTÉS PURO.XR TOKBA Beépítés PURO.XR tokba hőszigetelt falazat esetén, csomóponti vázlat A sematikusan ábrázolt csomóponti rajzon egy lehetséges beépítési megoldás látható Ragasztó Szigetelés Üvegszálas háló Vakolat Szigetelés PURO.XR-RS Tokméret mm 15 mm Födém Falazat Áthidaló Tokillesztés + szigetelés + párazárás G80 lamella Kiegészítő szigetelés (opcionális) Vakolósín takaró profil Vezetősín konzolos szimpla Nyílászáró PURO.XR-RS tok méretek illetve a tokból kilátszó köteg méret PURO.XR-RS Tok méretek PURO.XR-RS tokba épített G80 Z90 S90 rendszer maximális magassága tokkal együtt cm-ben Tok méret Kilátszó köteg AR - G80 lamella AR - Z90 lamella AR - S90 lamella 0 mm kb. 15 mm kb. 30 mm kb. 45 mm mm v. 360 kb. 15 mm kb. 30 mm kb. 45 mm A beépítéshez használható vezetősín típusok Konzolos (szimpla ill. osztó) vezetősín VT1 teleszkópos konzollal Szigetelő szendvics besüllyeszthető vezetősínnel A vezetősín hossza = tokkal együtti teljes magasság mm Szigetelő szendvics hossza = nyílászáró magassága Vezetősín konzolok számát a tokkal együtti teljes magasság alapján kell meghatározni 14 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

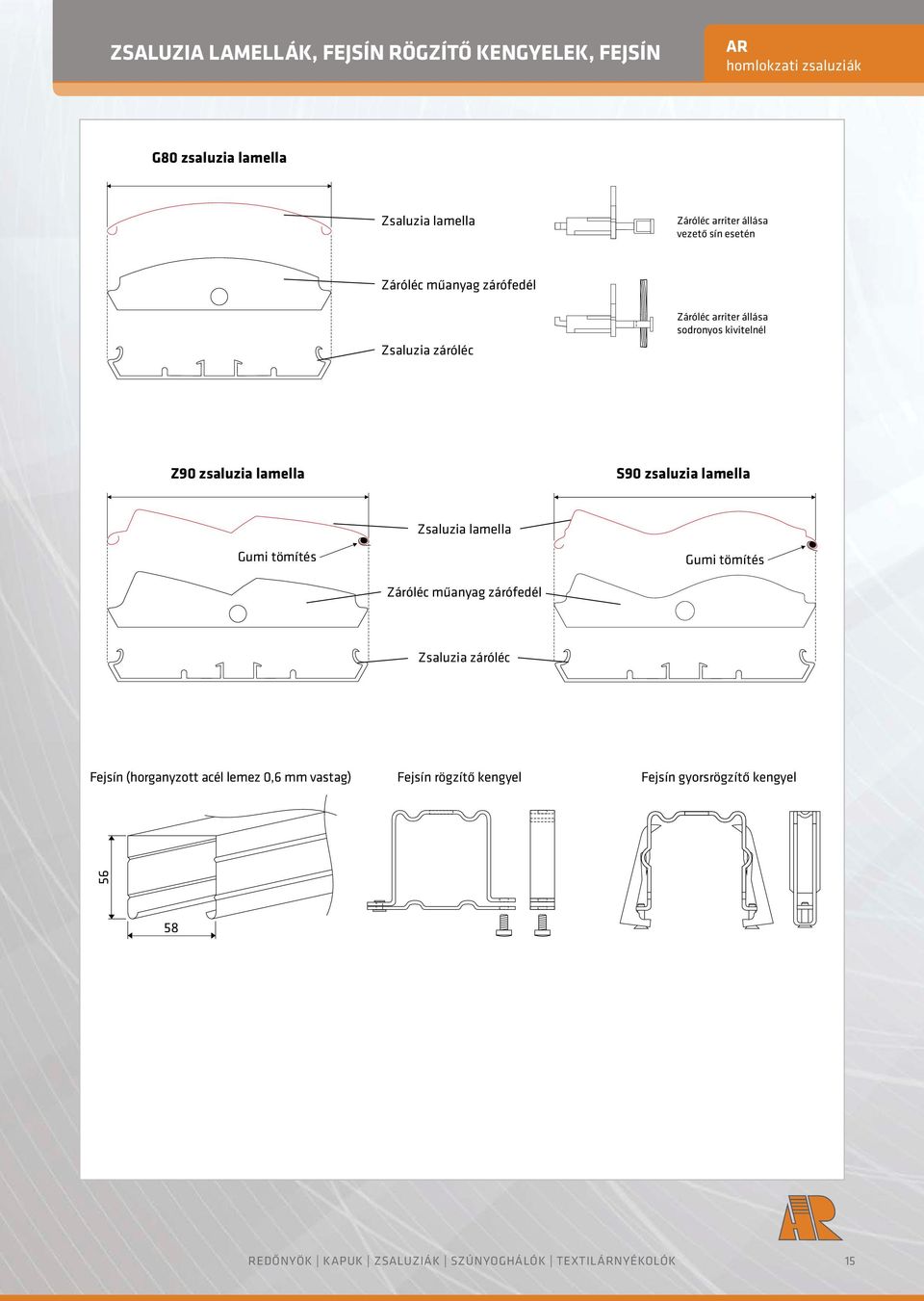

15 ZSALUZIA LAMELLÁK, FEJSÍN RÖGZÍTŐ KENGYELEK, FEJSÍN AR G80 zsaluzia lamella Zsaluzia lamella Záróléc arriter állása vezető sín esetén Záróléc műanyag zárófedél Zsaluzia záróléc Záróléc arriter állása sodronyos kivitelnél Z90 zsaluzia lamella S90 zsaluzia lamella Zsaluzia lamella Gumi tömítés Gumi tömítés Záróléc műanyag zárófedél Zsaluzia záróléc Fejsín (horganyzott acél lemez 0,6 mm vastag) Fejsín rögzítő kengyel Fejsín gyorsrögzítő kengyel REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 15

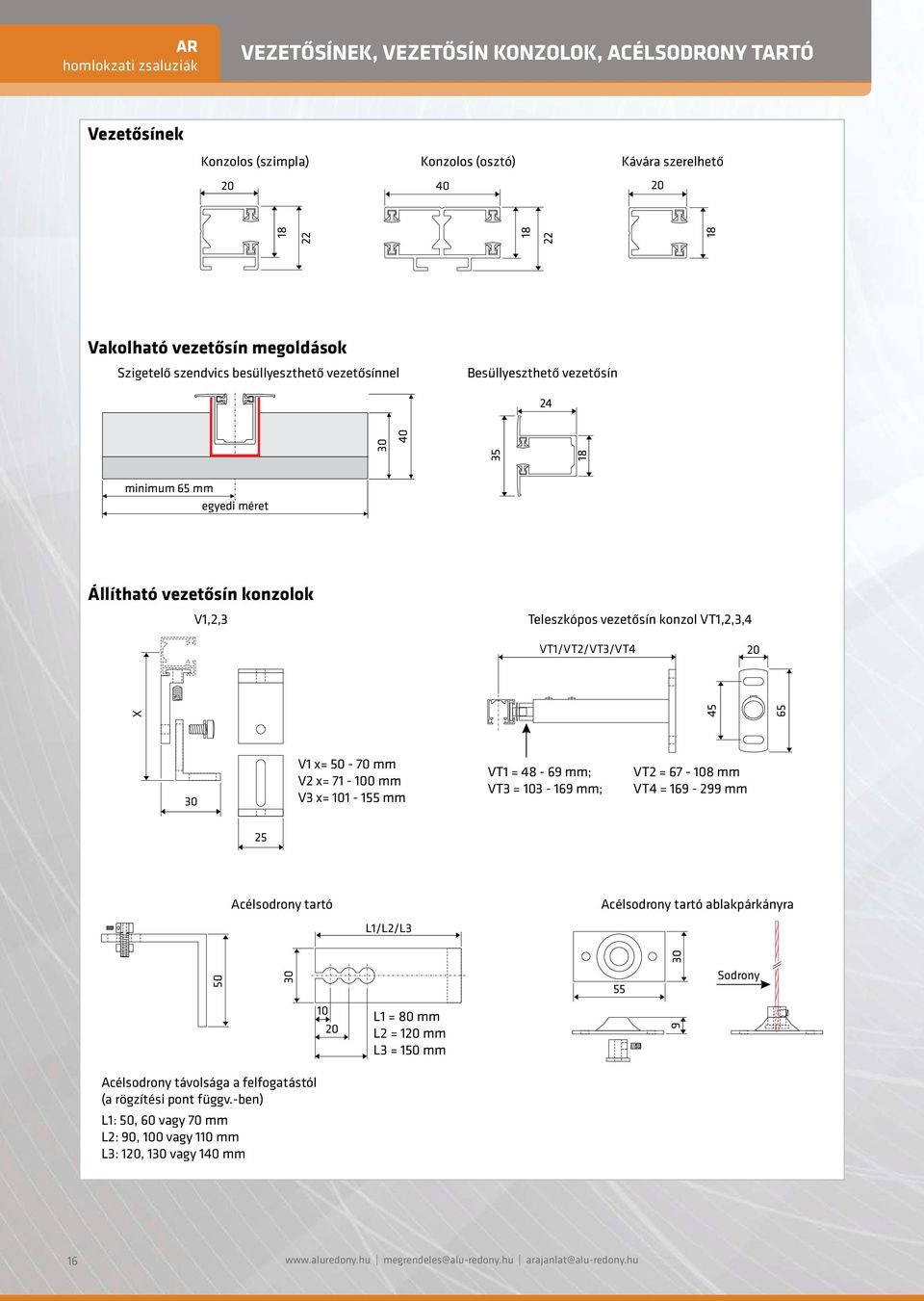

16 AR VEZETŐSÍNEK, VEZETŐSÍN KONZOLOK, ACÉLSODRONY TARTÓ Vezetősínek Konzolos (szimpla) Konzolos (osztó) Kávára szerelhető Vakolható vezetősín megoldások Szigetelő szendvics besüllyeszthető vezetősínnel Besüllyeszthető vezetősín minimum 65 mm egyedi méret Állítható vezetősín konzolok V1,2,3 Teleszkópos vezetősín konzol VT1,2,3,4 VT1/VT2/VT3/VT4 20 X V1 x= mm V2 x= mm V3 x= mm VT1 = mm; VT3 = mm; VT2 = mm VT4 = mm 25 Acélsodrony tartó L1/L2/L3 Acélsodrony tartó ablakpárkányra Sodrony L1 = 80 mm L2 = 120 mm L3 = 150 mm 9 Acélsodrony távolsága a felfogatástól (a rögzítési pont függv.-ben) L1: 50, 60 vagy 70 mm L2: 90, 100 vagy 110 mm L3: 120, 130 vagy 140 mm 16 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

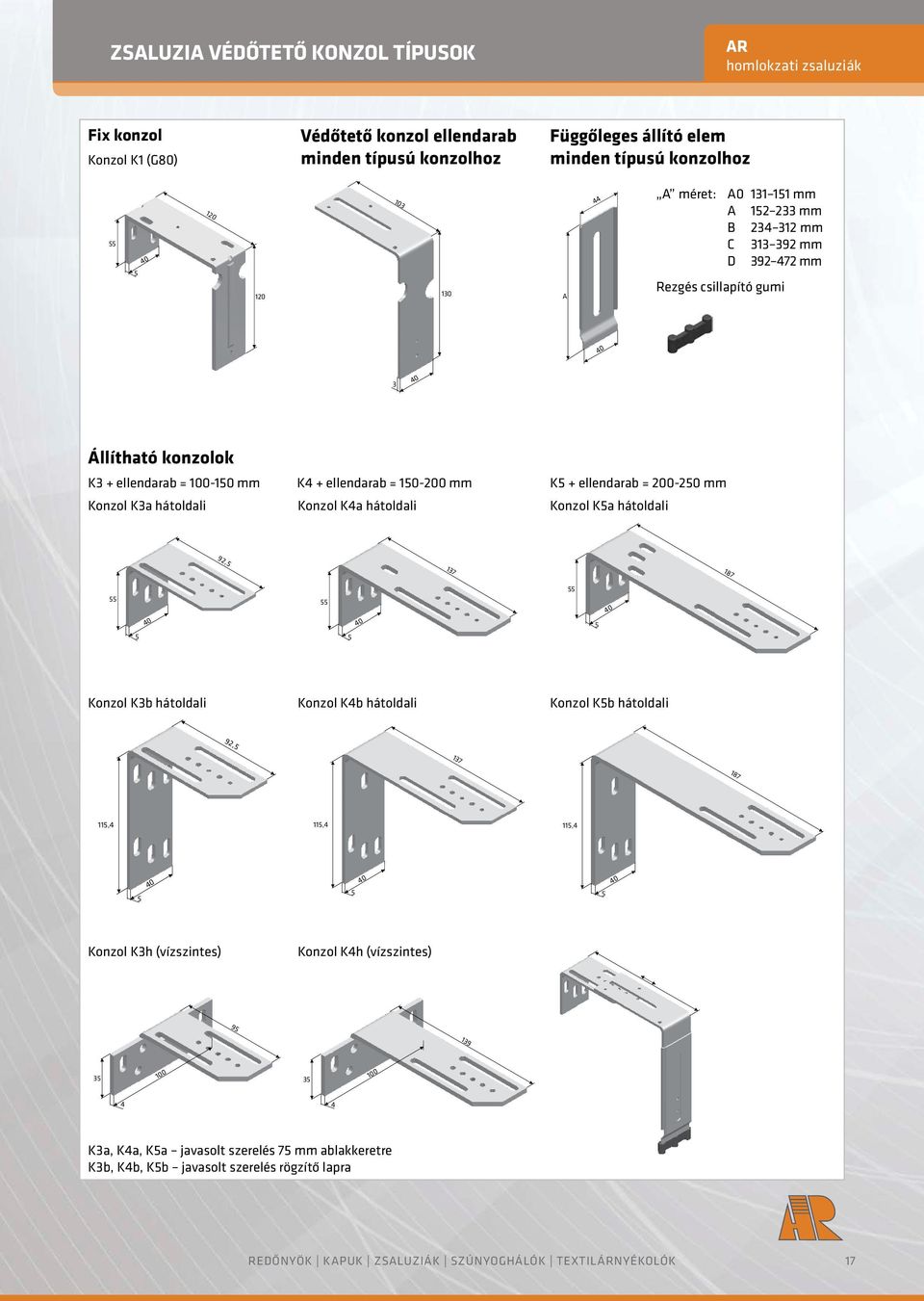

17 ZSALUZIA VÉDŐTETŐ KONZOL TÍPUSOK AR Fix konzol Konzol K1 (G80) Védőtető konzol ellendarab minden típusú konzolhoz Függőleges állító elem minden típusú konzolhoz A 44 A méret: A mm A mm B mm C mm D mm Rezgés csillapító gumi Állítható konzolok K3 + ellendarab = mm K4 + ellendarab = mm K5 + ellendarab = mm Konzol K3a hátoldali Konzol K4a hátoldali Konzol K5a hátoldali 92, Konzol K3b hátoldali Konzol K4b hátoldali Konzol K5b hátoldali 92, ,4 115,4 115, Konzol K3h (vízszintes) Konzol K4h (vízszintes) K3a, K4a, K5a javasolt szerelés 75 mm ablakkeretre K3b, K4b, K5b javasolt szerelés rögzítő lapra REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 17

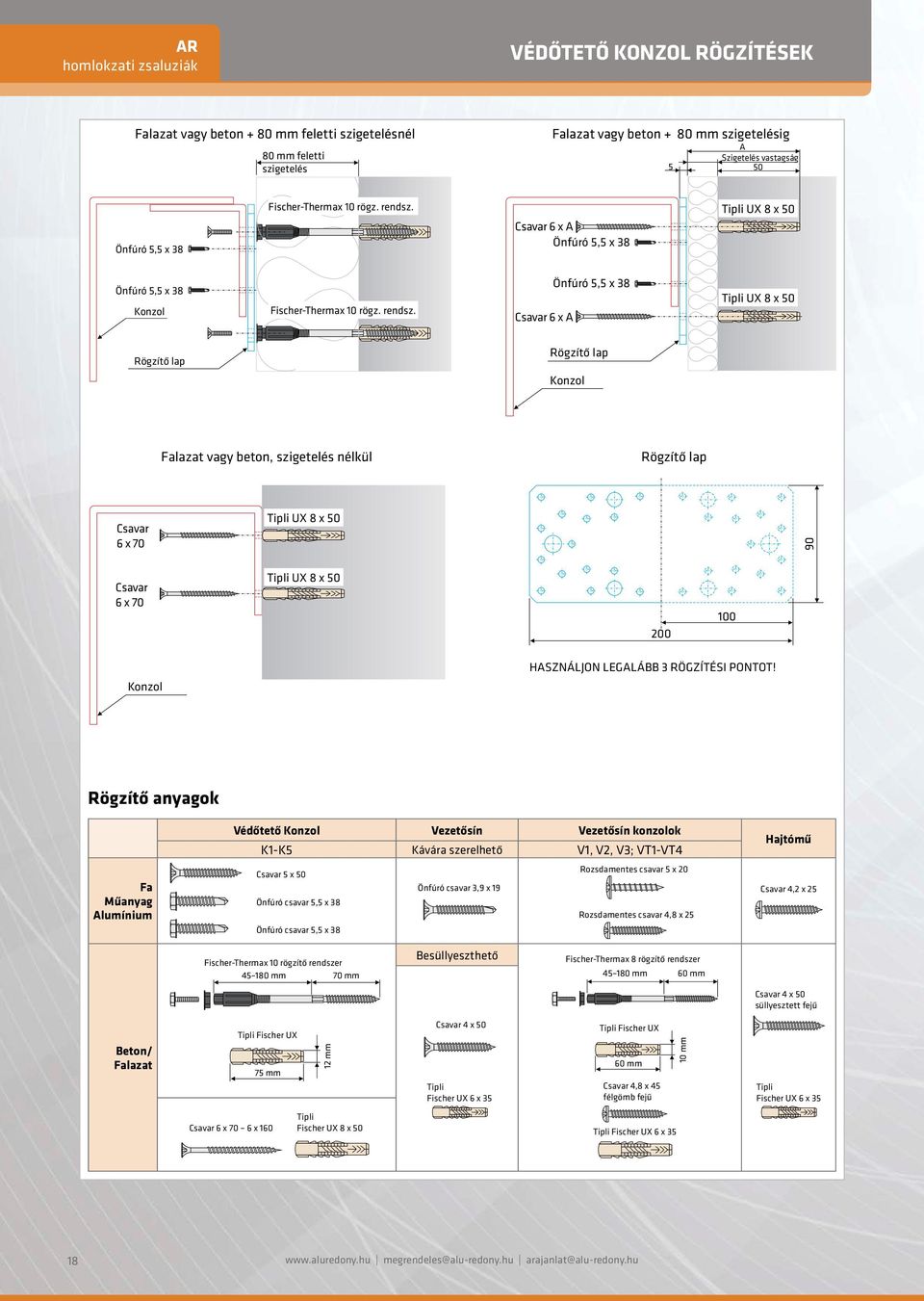

18 AR VÉDŐTETŐ KONZOL RÖGZÍTÉSEK Falazat vagy beton + 80 mm feletti szigetelésnél 80 mm feletti szigetelés Falazat vagy beton + 80 mm szigetelésig 5 A Szigetelés vastagság 50 Önfúró 5,5 x 38 Fischer-Thermax 10 rögz. rendsz. Csavar 6 x A Önfúró 5,5 x 38 Tipli UX 8 x 50 Önfúró 5,5 x 38 Konzol Fischer-Thermax 10 rögz. rendsz. Önfúró 5,5 x 38 Csavar 6 x A Tipli UX 8 x 50 Rögzítő lap Rögzítő lap Konzol Falazat vagy beton, szigetelés nélkül Rögzítő lap Csavar 6 x 70 Tipli UX 8 x Csavar 6 x 70 Tipli UX 8 x Konzol HASZNÁLJON LEGALÁBB 3 RÖGZÍTÉSI PONTOT! Rögzítő anyagok Fa Műanyag Alumínium Védőtető Konzol Vezetősín Vezetősín konzolok K1-K5 Kávára szerelhető V1, V2, V3; VT1-VT4 Csavar 5 x 50 Rozsdamentes csavar 5 x 20 Önfúró csavar 3,9 x 19 Önfúró csavar 5,5 x 38 Rozsdamentes csavar 4,8 x 25 Önfúró csavar 5,5 x 38 Hajtómű Csavar 4,2 x 25 Fischer-Thermax 10 rögzítő rendszer mm 70 mm Besüllyeszthető Fischer-Thermax 8 rögzítő rendszer mm 60 mm Csavar 4 x 50 süllyesztett fejű Beton/ Falazat Tipli Fischer UX 75 mm 12 mm Csavar 4 x 50 Tipli Fischer UX 6 x 35 Tipli Fischer UX 60 mm Csavar 4,8 x 45 félgömb fejű 10 mm Tipli Fischer UX 6 x 35 Csavar 6 x 70 6 x 160 Tipli Fischer UX 8 x 50 Tipli Fischer UX 6 x megrendeles@alu-redony.hu arajanlat@alu-redony.hu

19 ZSALUZIA VEZETŐSÍNEK RÖGZÍTÉSE AR Vezető sín - kávára szerelhető Vezető sín - szigetelésbe süllyeszthető Tipli Fischer UX 6x35 Csavar 4 x 50 Önfúró csavar 3,9 x 19 Vezető sín + teleszkópos konzol VT1, VT2, VT3, VT4 szerelés ablakkeretre Vezető sín + állítható konzol V1, V2, V3 szerelés ablakkeretre Rozsdamentes csavar 5 x 20 Rozsdamentes csavar 5 x 20 Vezető sín + teleszkopos konzol VT1, VT2, VT3, VT4 szerelés homlokzatra Vezető sín + teleszkopos konzol VT1, VT2, VT3, VT4 szerelés homlokzatra Csavar 4,8 x 45 félgömb fejű Fischer-Thermax 8 rögzítő rendszer Tipli Fischer UX 6 x 35 REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 19

20 AR ÁLTALÁNOS SZÍNEK, SZÉLELLENÁLÁSI OSZTÁLYOK, FÉNY ÁTERESZTÉS Elérhető zsaluzia lamella színek G80, S90, illetve Z90 esetén (normál határidővel) Fehér, sima felület RAL 9003H Signalweiss Felár nélkül Antracit szürke, sima felület RAL 7016H Anthracitgrau Felár nélkül Szürke, sima felület RAL 7038H Achatgrau Felár nélkül Ezüst, struktúrált felület RAL 9006S Weissaluminium Felár nélkül Ezüst, sima felület RAL 9006H Weissaluminium Felár nélkül Sötét szürke, sima felület RAL 9007H Graualuminium Felár nélkül Csokoládé barna, sima felület RAL 8017H Schokoladenbraun Felár nélkül Bronz, sima felület VSR 780H Bronze Felár nélkül Világos bézs, sima felület VSR 240H Hellbeige Felár nélkül DB 703 DB 703 DB 703 Felár nélkül Ettől eltérő, egyedi színek esetén kérjen ajánlatot! Az antracit szürke illetve a csokoládé barna (Z-90 és S-90) lamellákhoz a HAGOFIX, TEXBAND és a gumi tömítések feketében is igényelhetőek. Szélellenálási osztály a lamella típus és szélesség függvényében C-80 Zsaluzia szélessége 2400 mm-ig mm Szélellenállási osztály 6 (39 49 km/h) 4 (20 28 km/h) Z-90 Zsaluzia szélessége 2400 mm-ig mm Szélellenállási osztály 6 (39 49 km/h) 5 (29 38 km/h) S-90 Zsaluzia szélessége 2400 mm-ig mm Szélellenállási osztály 6 (39 49 km/h) 5 (29 38 km/h) Fény áteresztés A zsaluzia a beeső fény 85 % visszatükrözi, gátolva ezzel a beltér átmelegedését. Napfény 100% Elsődleges visszaverődés 85 % Bejutó napsugárzás 9% 20 megrendeles@alu-redony.hu arajanlat@alu-redony.hu

21 ZSALUZIÁK FELMÉRÉSE AR Felmérés konzolos szimpla vezetősínek esetén Védőtető szélesség min. 5 mm Zsaluzia rendelési mérete 20 mm szimpla konzolos vezetősín 20 mm szimpla konzolos vezetősín min. 5 mm Oldalzáró elem Védőtető előlap G80 esetén minimum 60 mm S90 ill. Z90 minimum 70 mm Felmérés szigetelő szendvics esetén lamellázat megrendelése a pontos mérések miatt a fogadószerkezet elkészítése után ajánlott Védőtető szélesség Zsaluzia rendelési mérete 38 mm 38 mm Oldalzáró elem Védőtető előlap Szigetelő szendvics U profillal G80 esetén minimum 60 mm S90 ill. Z90 minimum 70 mm Felmérés konzolos szimpla vezetősín + konzolos osztósín esetén Zsaluzia rendelési mérete min. 5 mm 20 mm szimpla konzolos vezetősín 40 mm konzolos osztósín Oldalzáró elem Védőtető előlap G80 esetén minimum 60 mm S90 ill. Z90 minimum 70 mm Felmérés szigetelő szendvics + konzolos osztósín esetén lamellázat megrendelése a pontos mérések miatt a fogadószerkezet elkészítése után ajánlott 38 mm Zsaluzia rendelési mérete 40 mm konzolos osztósín Oldalzáró elem Védőtető előlap Szigetelő szendvics U profillal G80 esetén minimum 60 mm S90 ill. Z90 minimum 70 mm REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTILÁRNYÉKOLÓK 21

22 JEGYZETEK

23 Nettó árlista ( ) + 25 /db + 14 /db + 18 /db + 13 /db PURO.XR-RS RÁÉPÍTETT ÜRES ZSALUZIA TOK PURO.XR-RS ráépített üres zsaluzia -130-as tok ÜRES ZSALUZIA TOK PURO.XR-RS tok tartalmazza: tokvég, kefe, illesztő profil, oldalvas Megnevezés és méret PURO.XR-RS PURO.XR-RS PURO.XR-RS Vakoló sín szélesítés: (rendszer szélesség) Nem festhető, tokba öntött vakolósín Vakoló sín szélesítés RAL szín + 8 /m Egyéb műveletek, kialakítások: Gérbevágás, alul zárt, elemenként (1 vágás, közös hajtás nem lehetséges) Toktúlérés nyitott egyoldali Toktúlérés zárt, egyoldali, tokvéggel Sorolás, sorolásonként PURO.XR-RS tok méretek illetve a tokból kilátszó köteg méret PURO.XR-RS Tok méretek PURO.XR-RS tokba épített G80 Z90 S90 rendszer maximális magassága tokkal együtt cm-ben Tok méret Kilátszó köteg AR - G80 lamella AR - Z90 lamella AR - S90 lamella 0 mm kb. 15 mm kb. 30 mm kb. 45 mm mm v. 360 kb. 15 mm kb. 30 mm kb. 45 mm REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTIL ÁRNYÉKOLÓK megrendeles@alu-redony.hu arajanlat@alu-redony.hu

24 ÁRMÓDOSÍTÓ TÉNYEZŐK VERZIÓK OPCIÓK EXTRÁK Motoros meghajtások 1 SOMFY Vezetékes J406 6/24 WT J410 10/24 WT J418 18/24 WT SOMFY Vezeték nélküli (RTS) J406 6/24 RTS J410 10/24 RTS J418 18/24 RTS SOMFY Intelligens (io) J4 6/24 io J4 10/24 io J4 18/24 io Zsaluzia motor tartozékok Csatlakozó ellendarab J4 zsaluzia motorhoz Megállító gomba Zsaluzia vezérlések Inis UNO VB Telis 1 Mod/Var PURE Telis 4 Mod/Var Pure RTS 112 /db 123 /db 156 /db 183 /db 193 /db 212 /db 226 /db 240 /db 260 /db 3 /db 1,7 /db +11 /db + 72 /db + 82 /db Telis Mod/Var Soliris Pure RTS + 82 /db Soliris Sensor RTS LED Soliris RTS 2-Kit LED Bővebb kínálatunk a Motorok és Vezérlések árlistában /db /db 1 Zsaluziarendszertől eltérő kedvezmények Közös (osztott) meghajtás: Osztásonként 2 2 Osztások száma maximum: 3 Összes felület maximum 24 m /db Megrendelt és már elkészült termék visszamondása esetén 100% térítést kérünk. Védőtető 3 : (rendszer szélesség) Védőtető nélküli kivitel Védőtető oldalzáró elem 14,5 /pár Védőtető 1,2 mm vastag ötvözött alumínium festetlen 38,0 /m 2 Védőtető 1,2 mm vastag ötvözött alumínium egy oldalon RAL festve 55,0 /m 2 Védőtető 1,2 mm vastag ötvözött alumínium mindkét oldalon RAL festve 72,0 /m 2 Védőtető 2 mm vastag ötvözött alumínium festetlen 48,0 /m 2 Védőtető 2 mm vastag ötvözött alumínium egy oldalon RAL festve 65,0 /m 2 Védőtető 2 mm vastag ötvözött alumínium mindkét oldalon RAL festve 82,0 /m 2 Védőtető ár számítása Példa1: L alakú védőtető 1,2mm vastag egy oldalon RAL festett. A =290mm; B =150 mm. A zsaluzia szélessége 2100 mm. Ár = ( ) * 2100 / * 55 = 50,82 Példa2: U alakú védőtető 2mm vastag mindkét oldalon RAL festett. A = mm; B = 160 mm; C = 180 mm. A zsaluzia szélessége 2500 mm. Ár = ( ) * 2500 / * 82 = 155,8 3 Egy darabból elkészíthető védőtető maximum 0 mm széles lehet. 0 mm felett a védőtető több részből áll. A kötés a védőtető felső középvonalán van elhelyezve Vezetősín illetve Védőtető konzolok 4 : (termékenként) V2 vezetősín konzol V3 vezetősín konzolok alkalmazása Lamella típus: S90 peremezett lamella Z90 peremezett lamella Teleszkópos vezetősín konzolok alkalmazása 55 Fejsín rögzítő kengyel gyors 5 Védőtető konzol nélkül Állítható védőtető konzol K3 ill. K4 típus + Ellendarab + Függőleges állító elem + Rezgés csillapító gumi Állítható védőtető konzol K5 típus + Függőleges állító elem + Rezgés csillapító gumi 4 Osztott kivitel esetén osztásonként értendő Vakolhatóság: Nem vakolható kivitel Vakolható kivitel (rendszer szélesség) Szigetelő szendvics besüllyeszthető vezetősínnel Méret = (Teljes magasság - Védőtető magassága) x /m 30 /m A képen elvi védőtető kialakítás látható, ahol az adott A ; B ; C ill. D méretek határozzák meg a kialakítandó védőtető formáját illetve méreteit Teljes magasság Védőtető magasság S90 Z cm 20 cm 21 cm 200 cm 23 cm 24 cm 250 cm 26 cm 27 cm cm 29 cm 31 cm 350 cm 31 cm 34 cm 400 cm 34 cm 38 cm Lamella színek: RAL 9006 (Ezüst) RAL 9006 strukturált felület(ezüst) RAL 9007 (Sötét ezüst) RAL 7016 (Antracit) RAL 9003 (Fehér) RAL 7038 (Szürke) RAL 8017 (Csokoládébarna) VSR 780 (Bronz) VSR 240 (Világos Bézs) DB 703 Egyedi színek esetén kérjen ajánlatot RAL Festés 5 : Selyemfényű RAL Classic 180 szín Strukturált felületek esetén kérjen ajánlatot! Egyedi színek esetén kérjen ajánlatot! 5 A RAL festés kizárólag a látszó alumínium felületekre vonatkozik Beépítés PURO.XR-RS tokba: (rendszer szélesség) A B D C PURO.XR-RS tokok árait lásd: PURO.XR-RS ráépített üres zsaluzia tok. Számítás: a felár a rendszer szélességi mérete alapján a választott üres tok ára. Az üres tok tartalmazza a tokvégeket és az alap rögzítő elemeket. Vezetősín felfogatás csak teleszkópos konzollal történhet, illetve vakolható vezetősín esetén szigetelőszendvics besüllyeszthető vezetősínnel. Felső végállásban a köteg a méretek és a tok méret függvényében kilátszódhat a tokból táblázat lásd árlista 6. oldalon. FIGYELEM! EGYEZTETÉST IGÉNYEL! REDŐNYÖK KAPUK ZSALUZIÁK SZÚNYOGHÁLÓK TEXTIL ÁRNYÉKOLÓK megrendeles@alu-redony.hu arajanlat@alu-redony.hu

25 S90 ill. Z90 peremezett lamellával védőtető nélkül védőtető tartó konzol nélkül konzolos vezetősínnel V2 vezetősín konzollal motoros meghajtással motor és vezérlés nélkül A táblázatban szereplő ár a meghajtás és a vezérlés árát nem tartalmazza. cm AR-S90 ILL. AR-Z90 ALUMÍNIUM ZSALUZIA KONZOLOS VEZETŐSÍNES MEGVEZETÉSSEL Nettó árlista ( ) 6 N ajánlott motornyomaték alsó határa 10 N ajánlott motornyomaték alsó határa
