1 Kézikönyv AluMark kültéri alumínium zsaluziák EN13659 Archi hade

2 tartalom jegyzék Szélerősségi besorolások 3 A zsaliuziákról 4 Az Alumark zsaluzia alkatrészei 5 Kültéri alumínium zsaluzia S 90 6 Kültéri alumínium zsaluzia Z 90 7 Kültéri alumínium zsaluzia Z 70 8 Kültéri alumínium zsaluzia C 80 9 Kültéri alumínium zsaluzia C 80S 10 Kültéri alumínium zsaluzia C Homlokzati zsaluziák: C-65F, C-80F, Z-70F, Z-90F 12 Beltéri vagy kültéri alumínium zsaluzia E-50K 13 Kültéri alumínium zsaluzia E 50M 14 Kültéri alumínium zsaluzia F Zsaluzia keresztmetszete felső nézetből 16 Mérettáblázatok 17 Lamellák alapszínei 18 Standard zsaluzia méretezése 19 Homlokzati zsaluzia méretezése 20 E-50 külső zsaluzia méretezése 21 Vezetősínek és konzolok 22 Karnistartók és zsinórfeszítők 23 Takaró lemezek 24 Extrudált alumínium takaró lemezek 25 ISO-KASTL külső zsaluzia tokrendszer 26 Hőszigetelő szendvicspanelek (rejtett lefutó-sínes szereléshez) 27 Perfekt ST 200 RG áthidaló helyére építhető zsaluzia tok 28 PERFEKT AE 200 RG nyílászáróra építhető zsaluzia tok 29 PERFEKT Jumbo zsaluziatokok 30 Szerelési útmutató 31 Motor bekötés 32 Geiger motorok végállásainak beállítása 33 Tanácsok a zsaluziák használatához és javításához 34 Rendelési útmutató 35 Zsaluzia rendelő lap 36 Takaró lemez rendelő lap 38 E-50k rendelő lap 39 2

3 szélerősségi besorolások szélállósági osztályok a szél erőssége szerint Osztály Szélerősség (km/óra) 0 < szélállósági osztályok a szél erőssége szerint Magyarországi forgalmazó: Markilux Hungary kft. en CE szélállósági minősítés: 3 6 technikai osztály Külső árnyékolók osztályba sorolása méret szerint Típus 0-2,2 m 2,2 4 m C C Z C F E

4 A zsaluziákról Napjaink egyik leginkább teret hódító kültéri árnyékolási megoldása. Részben esztétikus, egyedi megjelenése teszi érdekessé, másrészt pedig az, hogy szinte ez az egyetlen olyan kompakt megoldás, amellyel a beeső fény átmenet nélküli szabályozására vagyunk képesek. A zsaluzia előnyei: mivel külső árnyékoló, így hő-védelmet is hatékonyabban biztosít, mert a napsugárzás hőjét már az épületen kívül felfogja hosszú élettartam fény és árnyék egyénileg beállítható a napfénybeesési szög és fényminőség is szabályozható csaknem teljes fényzárás is elérhető magas szélállósággal rendelkezik, időjárás elleni védelem zajvédelem autómatizálási lehetőség nem igényel redszeres karbantartást nagy fesztávokat tud áthidalni hi-tech megjelenés az építészeti környezethez igazodó profilválaszték Mikor válassza ezt a megoldást: ha az épület esztétikájához és megjelenéséhez ez illeszkedik ha hőszigetelt vakolható tokos megoldás az igény olyan helyiségek elé, ahol a fény finom szabályzása szükséges amennyiben nagy fesztávolságokat kell az árnyékolóval lefedni Amiben az Alumark jobb, mint mások: nincsenek napfénynek kitett műanyag alkatrészek a fordítózsinór, a létra, a húzószalag és a betétek kevlár erősítésűek: UV sugárzásnak ellenállnak, súrlódáskor nem (elhanyagolható mértékben) kopnak könnyen szerelhető a konzolkialakításoknak köszönhetően a takarólemezek könnyen rögzíthetőek, nem deformálódnak Tervezési szempontok: szélesség: egyedi szerkezet esetében max. 4 m (3 m felett a tok toldóval kapcsolva!), min. 0,5 m magasság: max. 4 m, min. 0,5 m mélység: általában minimum cm a szerelhetőség miatt (bizonyos esetekben ennél kisebb mélység is megoldható mekkora hely áll rendelkezésre a lamella-gyűjtéshez vakolható, vagy külsőtokos rendszer (vakolható, vagy külső lefutók) lefutó-sínes, vagy acélsodronyos megvezetés falkávába, vagy homlokzatra kerül építésre (takarólemez kialakítás és konzolok) milyen szélterhelésnek lesz kitéve az árnyékoló (pl. milyen magas az épület) kapcsolt, vagy egyedi szerkezetek kerül-e szúnyogháló vagy egyéb szerkezet a nyílászáróra motoros, vagy kézi működtetés, illetve szükség van-e automatizálásra 4

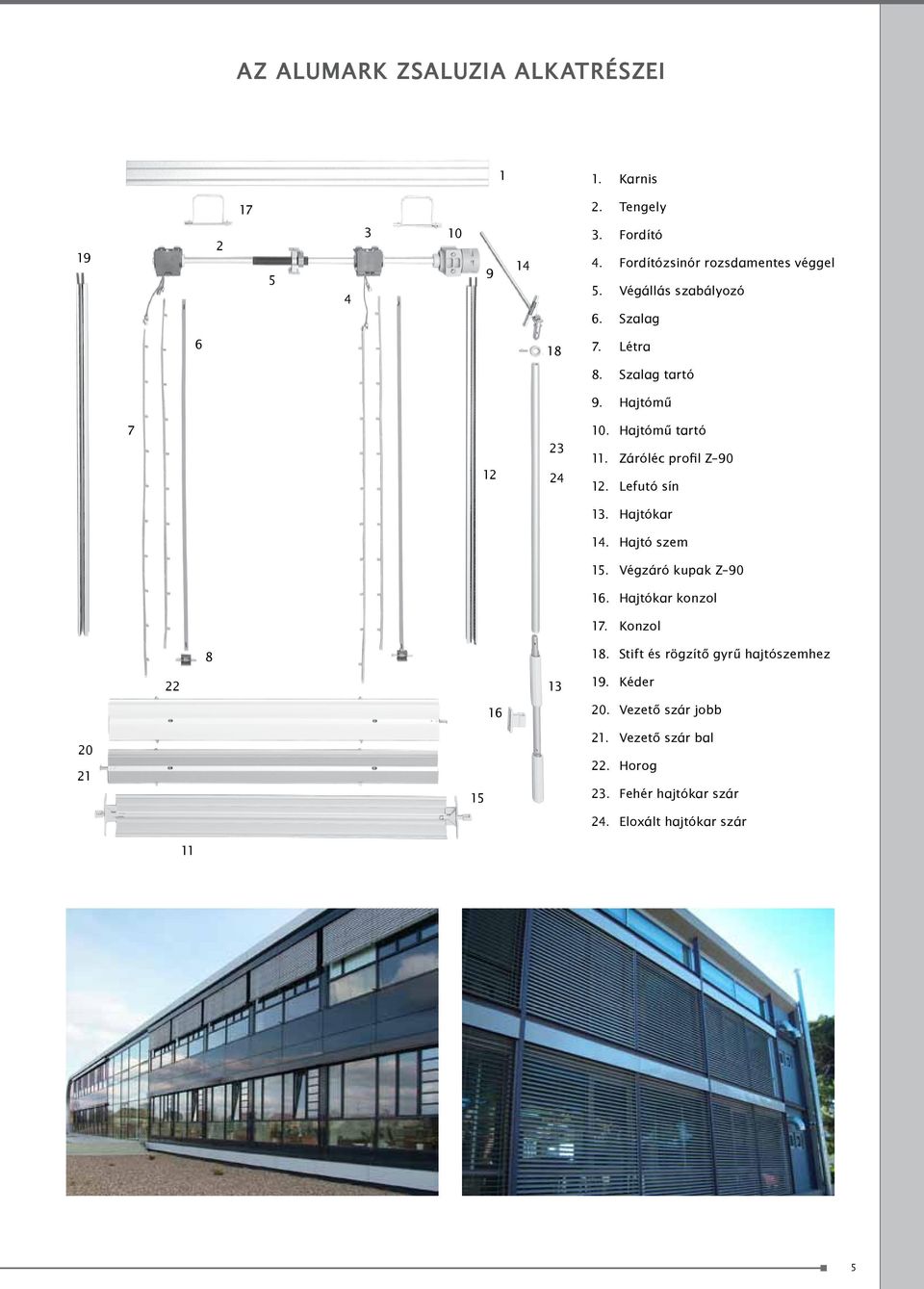

5 Az AluMArk zsaluzia AlkATrészei 1 1. Karnis Tengely Fordító 4. Fordítózsinór rozsdamentes véggel 5. Végállás szabályozó 6. Szalag Létra 8. Szalag tartó 9. Hajtómű Hajtómű tartó 11. Záróléc profil Z Lefutó sín 13. Hajtókar 14. Hajtó szem 15. Végzáró kupak Z Hajtókar konzol 17. Konzol Stift és rögzítő gyrű hajtószemhez Kéder Vezető szár jobb Vezető szár bal 22. Horog 23. Fehér hajtókar szár 24. Eloxált hajtókar szár 11 5

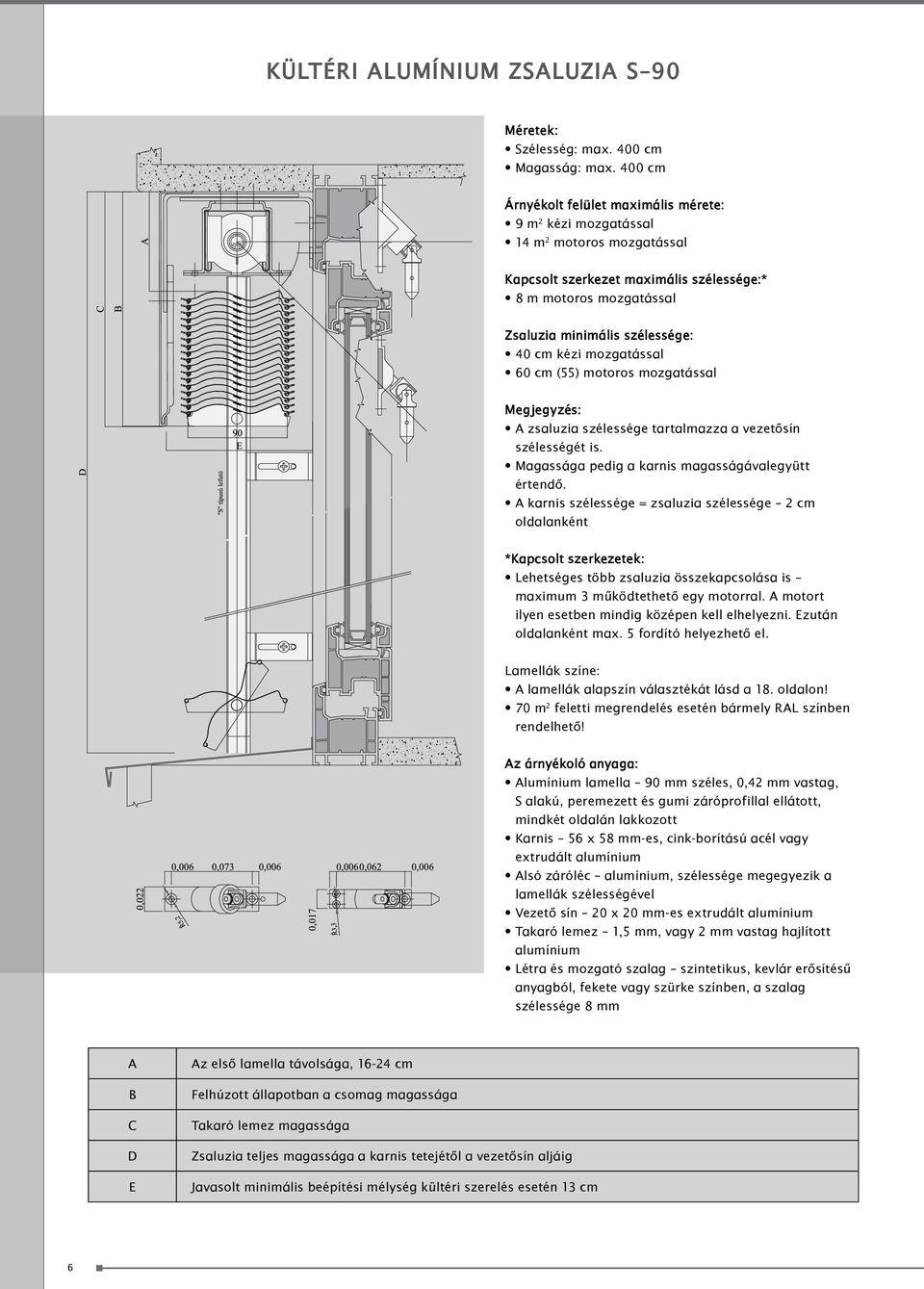

6 kültéri AluMÍNiuM zsaluzia s 90 Méretek: Szélesség: max. 400 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (55) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságávalegyütt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. Lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 90 mm széles, 0,42 mm vastag, S alakú, peremezett és gumi záróprofillal ellátott, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 20 x 20 mm-es extrudált alumínium Takaró lemez 1,5 mm, vagy 2 mm vastag hajlított alumínium Létra és mozgató szalag szintetikus, kevlár erősítésű anyagból, fekete vagy szürke színben, a szalag szélessége 8 mm A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 6

7 kültéri AluMÍNiuM zsaluzia z 90 Méretek: Szélesség: max. 400 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (55) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 90 mm széles, 0,42 mm vastag, Z alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 20 x 20 mm-es extrudált alumínium Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból, fekete vagy szürke színben A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 7

8 kültéri AluMÍNiuM zsaluzia z 70 Méretek: Szélesség: max. 400 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (55) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 70 mm széles, 0,42 mm vastag, Z alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 20 x 20 mm-es extrudált alumínium Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból, fekete vagy szürke színben A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 8

9 kültéri AluMÍNiuM zsaluzia C 80 Méretek: Szélesség: max. 400 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (52) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 80 mm széles, 0,42 mm vastag, C alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 20 x 20 mm-es extrudált alumínium Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból, fekete vagy szürke színben A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 9

10 kültéri AluMÍNiuM zsaluzia C 80s Méretek: Szélesség: max. 350 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (52) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 80 mm széles, 0,42 mm vastag, C alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Mozgatás 3 mm átmérőjű műanyag burkolatú acél sodrony feszítő csavarral Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból, fekete vagy szürke színben A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 10

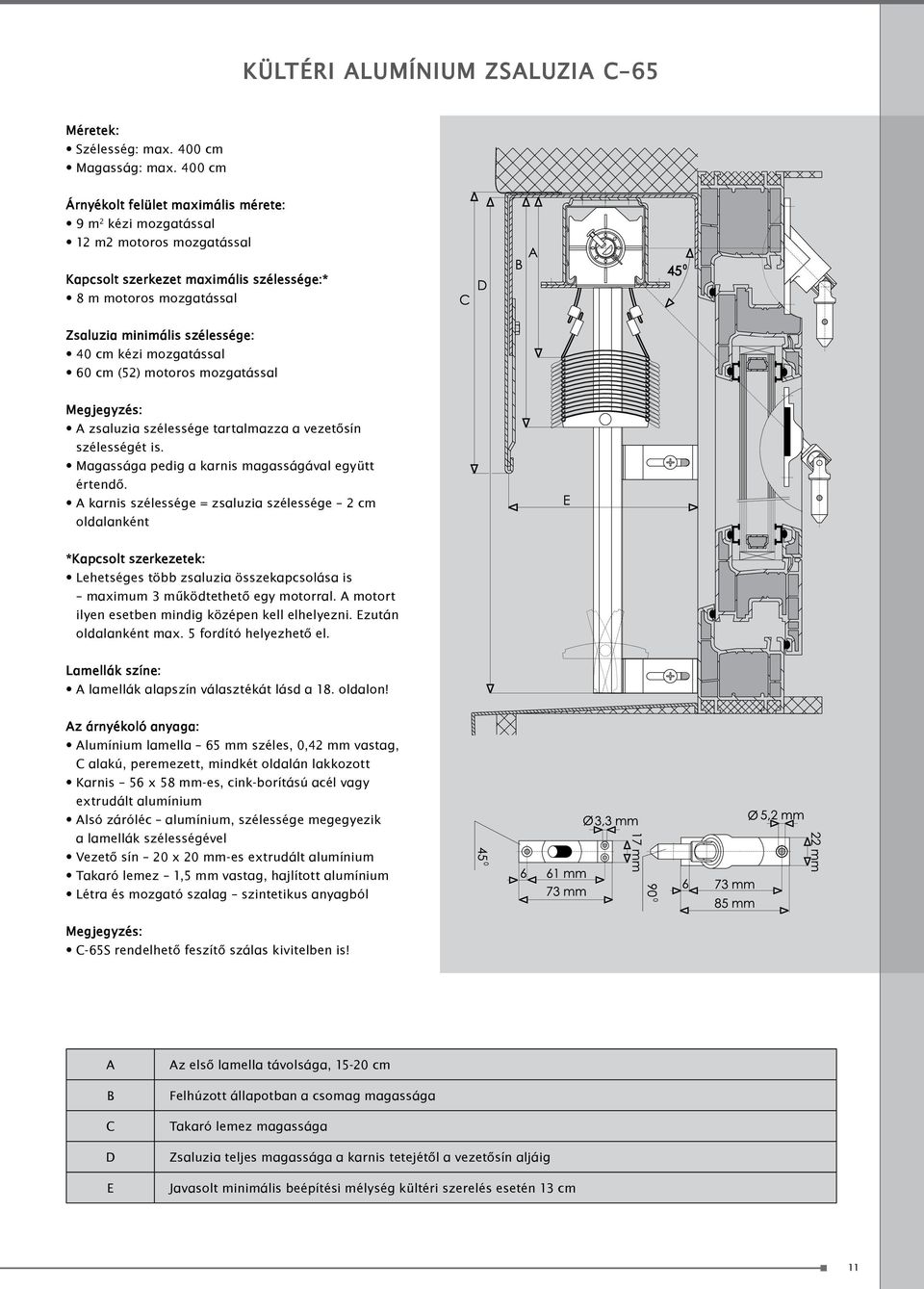

11 kültéri AluMÍNiuM zsaluzia C 65 Méretek: Szélesség: max. 400 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 12 m2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (52) motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége 2 cm oldalanként *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! Az árnyékoló anyaga: Alumínium lamella 65 mm széles, 0,42 mm vastag, C alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 20 x 20 mm-es extrudált alumínium Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból Megjegyzés: C-65S rendelhető feszítő szálas kivitelben is! A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 11

12 HoMlokzATi zsaluziák: C-65F, C-80F, z-70f, z-90f Méretek: Szélesség: max. 350 cm Magasság: max. 400 cm (A takaró lemez magasságának függvényében.) árnyékolt felület maximális mérete: 11 m 2 20 kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással Minden szerkezetet mindkét oldalon a kerekített sínben kell működtetni! zsaluzia minimális szélessége: 60 cm motoros mozgatással Megjegyzés: A zsaluzia szélessége tartalmazza a vezetősín szélességét is. Magassága pedig a karnis magasságával együtt értendő. A lamella középpontja és a falfelület távolsága alap esetben 160 mm. *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella mm széles, 0,42 mm vastag, C vagy Z alakú, peremezett, mindkét oldalán lakkozott Karnis 56 x 68 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Vezető sín 40 mm átmérőjű extrudált alumínium Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból A B C D Az első lamella távolsága a lamella típus függvényében Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig 12

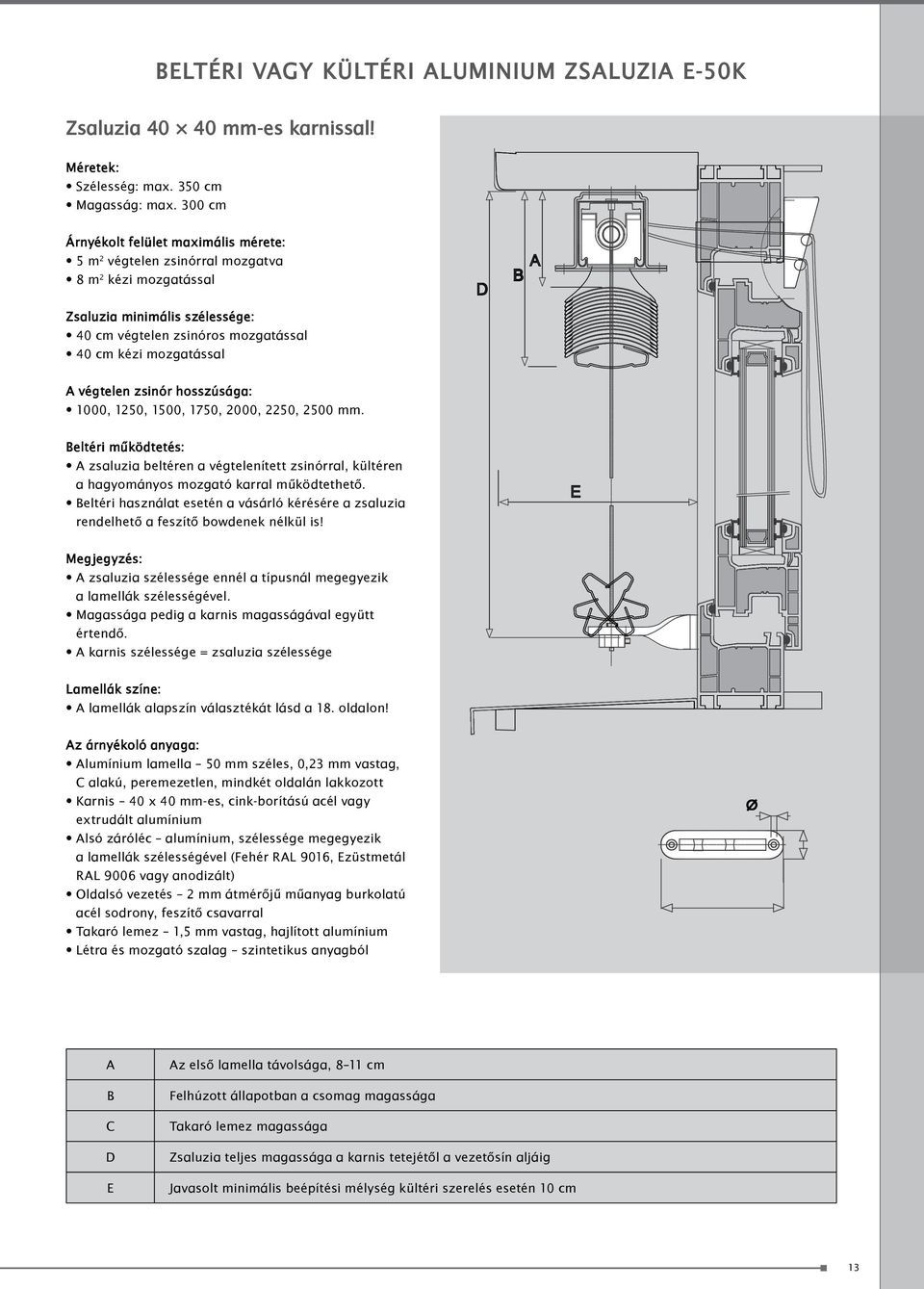

13 beltéri VAgY kültéri AluMiNiuM zsaluzia e-50k zsaluzia mm-es karnissal! Méretek: Szélesség: max. 350 cm Magasság: max. 300 cm árnyékolt felület maximális mérete: 5 m 2 végtelen zsinórral mozgatva 8 m 2 kézi mozgatással zsaluzia minimális szélessége: 40 cm végtelen zsinóros mozgatással 40 cm kézi mozgatással A végtelen zsinór hosszúsága: 1000, 1250, 1500, 1750, 2000, 2250, 2500 mm. beltéri működtetés: A zsaluzia beltéren a végtelenített zsinórral, kültéren a hagyományos mozgató karral működtethető. Beltéri használat esetén a vásárló kérésére a zsaluzia rendelhető a feszítő bowdenek nélkül is! Megjegyzés: A zsaluzia szélessége ennél a típusnál megegyezik a lamellák szélességével. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! Az árnyékoló anyaga: Alumínium lamella 50 mm széles, 0,23 mm vastag, C alakú, peremezetlen, mindkét oldalán lakkozott Karnis 40 x 40 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével (Fehér RAL 9016, Ezüstmetál RAL 9006 vagy anodizált) Oldalsó vezetés 2 mm átmérőjű műanyag burkolatú acél sodrony, feszítő csavarral Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból A B C D E Az első lamella távolsága, 8 11 cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 10 cm 13

14 kültéri AluMÍNiuM zsaluzia e 50M zsaluzia mm-es karnissal! Méretek: Szélesség: max. 350 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 10 m 2 kézi mozgatással 14 m 2 motoros mozgatással zsaluzia maximális szélessége: 8 m motoros mozgatással Megjegyzés: A zsaluzia szélessége ennél a típusnál megegyezik a lamellák szélességével. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. Két kapcsolt szerkezet között minimum 2 cm távolságot kell tartani! lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! Az árnyékoló anyaga: Alumínium lamella 50 mm széles, 0,23 mm vastag, C alakú, peremezetlen, mindkét oldalán lakkozott Karnis 56 x 58 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével (Fehér RAL 9016, Ezüstmetál RAL mm 73 mm 3,3 mm 17 mm mm 85 mm 5,2 mm 22 mm 9006 vagy anodizált) Oldalsó vezetés 2 mm átmérőjű műanyag burkolatú acél sodrony, feszítő csavarral Létra és mozgató szalag szintetikus anyagból A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 14

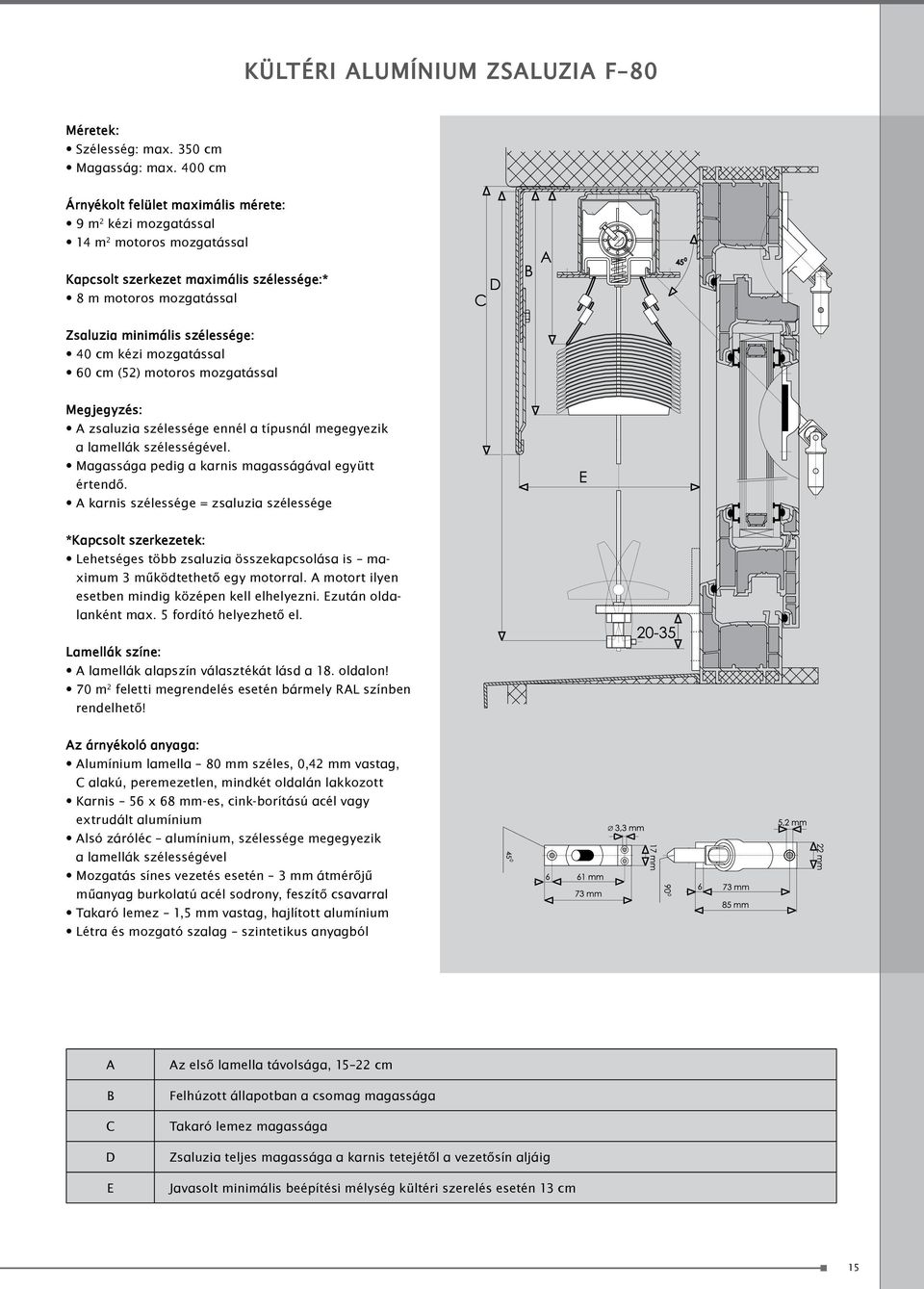

15 kültéri AluMÍNiuM zsaluzia F 80 Méretek: Szélesség: max. 350 cm Magasság: max. 400 cm árnyékolt felület maximális mérete: 9 m 2 kézi mozgatással 14 m 2 motoros mozgatással kapcsolt szerkezet maximális szélessége:* 8 m motoros mozgatással zsaluzia minimális szélessége: 40 cm kézi mozgatással 60 cm (52) motoros mozgatással Megjegyzés: A zsaluzia szélessége ennél a típusnál megegyezik a lamellák szélességével. Magassága pedig a karnis magasságával együtt értendő. A karnis szélessége = zsaluzia szélessége *kapcsolt szerkezetek: Lehetséges több zsaluzia összekapcsolása is maximum 3 működtethető egy motorral. A motort ilyen esetben mindig középen kell elhelyezni. Ezután oldalanként max. 5 fordító helyezhető el. lamellák színe: A lamellák alapszín választékát lásd a 18. oldalon! 70 m 2 feletti megrendelés esetén bármely RAL színben rendelhető! Az árnyékoló anyaga: Alumínium lamella 80 mm széles, 0,42 mm vastag, C alakú, peremezetlen, mindkét oldalán lakkozott Karnis 56 x 68 mm-es, cink-borítású acél vagy extrudált alumínium Alsó záróléc alumínium, szélessége megegyezik a lamellák szélességével Mozgatás sínes vezetés esetén 3 mm átmérőjű műanyag burkolatú acél sodrony, feszítő csavarral Takaró lemez 1,5 mm vastag, hajlított alumínium Létra és mozgató szalag szintetikus anyagból A B C D E Az első lamella távolsága, cm Felhúzott állapotban a csomag magassága Takaró lemez magassága Zsaluzia teljes magassága a karnis tetejétől a vezetősín aljáig Javasolt minimális beépítési mélység kültéri szerelés esetén 13 cm 15

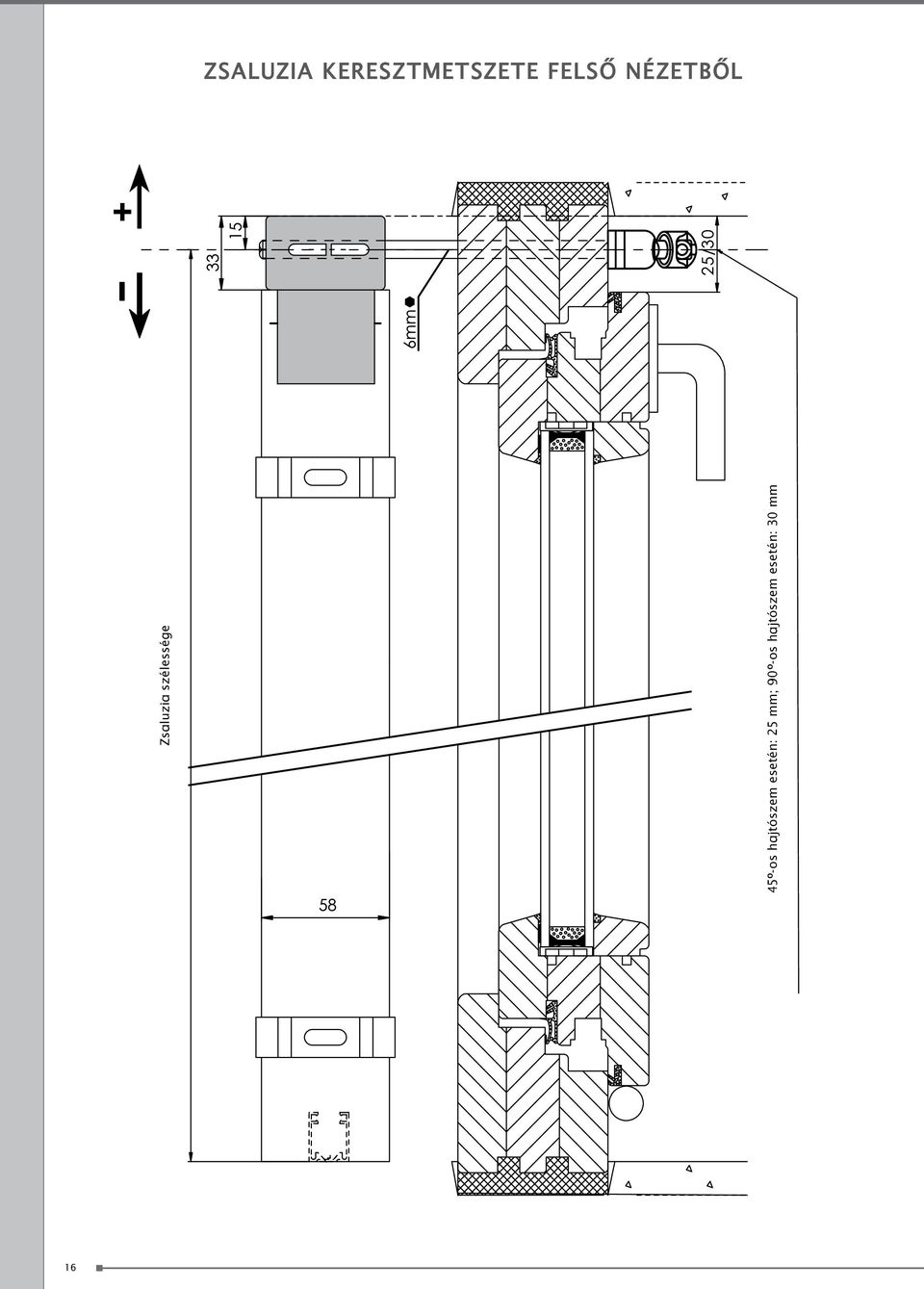

16 zsaluzia keresztmetszete Felső NézeTből Zsaluzia szélessége width of blind 45º-os hajtószem esetén: 25 mm; 90º-os hajtószem esetén: 30 mm for grommet mm, for grommet mm 16

17 MéreT Tábl ázatok Felhúzott lamellák (csomag) minimális gyűjtési magassága zsaluzia teljes magassága (cm) Csomag minimális gyűjtési magassága z 90 C 80 z 70 C 65 F 80 e 50k e 50M ,0 14, ,3 15, ,5 16, ,3 17, ,3 18, ,5 19, ,5 20, ,5 21, A C 80 lamellánál motoros mozgatás esetén plusz 2 cm-t hozzá kell adni a táblázat gyűjtési magasságához! Karnistartó KonzoloK száma Felhúzott lamellák (csomag) gyűjtési magassága Height of pulled-up blind (packet) Zslauzia szélessége (mm) Karnistartó konzolok száma (db) Vezetősín tartó KonzoloK száma Zsaluzia magassága (mm) Vezetősín tartó konzolok száma (db) kerekített vezetősín tartókonzolainak száma homlokzati zsaluzia esetén 2,5 m szélességig 2,5-3,5 m szélességig Zsaluzia magassága (mm) Vezetősín tartó konzolok száma (db) Zsaluzia magassága (mm) Vezetősín tartó konzolok száma (db)

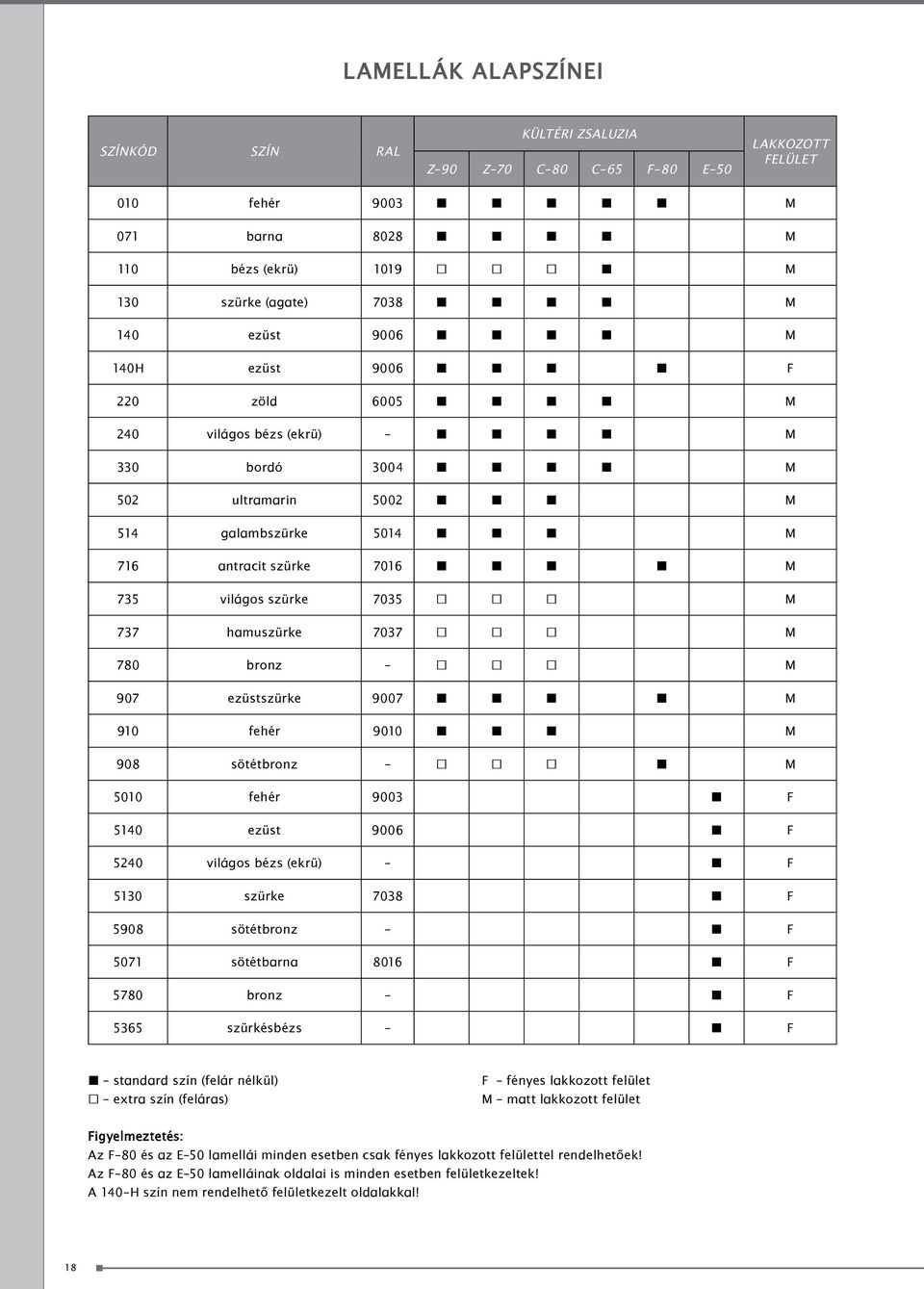

18 lamellák AlApszÍNei színkód szín ral Kültéri zsaluzia z 90 z 70 c 80 c 65 F 80 e 50 lakkozott Felület 010 fehér 9003 M 071 barna 8028 M 110 bézs (ekrü) 1019 M 130 szürke (agate) 7038 M 140 ezüst 9006 M 140H ezüst 9006 F 220 zöld 6005 M 240 világos bézs (ekrü) M 330 bordó 3004 M 502 ultramarin 5002 M 514 galambszürke 5014 M 716 antracit szürke 7016 M 735 világos szürke 7035 M 737 hamuszürke 7037 M 780 bronz M 907 ezüstszürke 9007 M 910 fehér 9010 M 908 sötétbronz M 5010 fehér 9003 F 5140 ezüst 9006 F 5240 világos bézs (ekrü) F 5130 szürke 7038 F 5908 sötétbronz F 5071 sötétbarna 8016 F 5780 bronz F 5365 szürkésbézs F standard szín (felár nélkül) extra szín (feláras) F fényes lakkozott felület M matt lakkozott felület Figyelmeztetés: Az F 80 és az E 50 lamellái minden esetben csak fényes lakkozott felülettel rendelhetőek! Az F 80 és az E 50 lamelláinak oldalai is minden esetben felületkezeltek! A 140 H szín nem rendelhető felületkezelt oldalakkal! 18

19 standard zsaluzia MéreTezése Hajtómű standard standard 0 0 position pontja of gear box Ebben a pozícióban a hajtómű 15 mm-rel túl lóg a vezető sínen (the gear box in this "0" pos. exceeds 15 mm the lateral guidance) width Zsaluzia of blind szélessége Zsaluzia magassága height of blind Vezetősín hossza = szerkezet magassága 75 mm length of lateral guidance = height of blind - 75 mm Lamellák hossza length of slats Zsaluzia width szélessége of blind * A zsaluzia széle és az első vezetőszál közti távolság * space between the edge of slat and the first hole mm for szélesség blinds 600 esetén 999 mm wide ** A zsaluzia ** space széle between és az első the vezetőszál edge of közti slat távolság and the first 1000 hole mm for szélesség blinds felett over 1000 mm Zsaluzia width of szerkezeti blind according szélessége a to vezetősínekkel the lateral guidances együtt 19

20 HoMlokzATi zsaluzia MéreTezése A takarólemez total width teljes of covering szélessége sheet = Zsaluzia = width szélessége of blind + 40 mm mm mm oldalzáró sides elem Homlokzati covering sheet zsaluzia for takaró "facade-blind" lemeze Zsaluzia height magassága of blind Vezetősín lenght of hossza side guide = szerkezet rail = height magassága of blind Lamellák hossza length of slats Zsaluzia WIDTH OF szélessége BLIND Teljes total szélesség width = = width Zsaluzia of blind szélessége mm 40 mm * A zsaluzia széle és az első vezetőszál közti távolság mm szélesség esetén ** this is the space between the edge of slats and the first hole for blinds ** A zsaluzia széle és az első vezetőszál közti távolság 1000 mm szélesség felett wide mm *** this is the space between the edge of slats and the first hole for blinds from the width over 1000 mm 20

21 e-50 külső zsaluzia MéreTezése Hajtómű standard 0 pontja Ebben a pozícióban a hajtómű 15 mm-rel túl lóg a vezető sínen Zsaluzia szélessége Zsaluzia magassága zárt lamellák esetén Lamellák hossza Zsaluzia szélessége A = szélesség: 600 mm-ig = 90 mm mm-ig = 130 mm mm-től = 150 mm

22 VezeTősÍNek és konzolok Alap vezetősín Type S Dupla vezetősín Íves vezetősín Type K Íves dupla vezetősín Típus s Típus k A Z-90, Z-70, C-80, C-65 típusok esetén ez a vezetősín az alapárban benne van. A homlokzati zsaluzia esetén ez a vezetősín az alapárban benne van. Felár ellenében más szerkezethez is rendelhető. Rejtett Lateral vezetősín guidance into dado (hidden Beépítő rail) Mounting profil profile a rejtett for hidden vezetősínhez rail Típus z Type Z Ezt a típust egyedi megrendelésre szállítjuk, használható: Z-90, Z-70, C-80, C-65 típusok beépítéséhez. Így a vezetősín a vakolatban elrejthető. Alap konzol: A, B, C Teleszkópos konzol d 40 x 20 mm Az alapkonzolt az alap veztő sín megrendelése esetén szállítjuk, as és as vezetősínekhez, melyet az alapár tartalmaz. Méretezés: A típus: mm B típus: mm C típus: mm Ezt a konzolt csak egyedi megrendelésre szállítjuk! Méretezés: TA típus: mm TB típus: mm TC típus: mm TD típus: mm 25 Íves vezetősín konzolja Típus kv Ez a konzol kifejezetten az íves vezetősínhez használható, leggyakrabban használt mérete: 160 mm. 22

23 karnistartók és zsinórfeszítők String holder String holder for types of external blinds C-80S and F-80. Holder LA 80 mm is delivered as standard. zsinór tartó A C-80S és F-80 típusokhoz alap LB esetben az Type LA - 80 LA típust LC szállítjuk (material: aluminium) karnis tartó konzol e-50k típushoz felső rögzítés (anyag: aluminium) Típus LA-80 Típus LB-120 Típus LC-150 String holder on parapet Zsinór feszítő parapeten karnis tartó konzol Upper holder for blinds E-50K - wall assemblage e-50k típushoz (material: fali aluminium) rögzítés (anyag: aluminium) zsinór tartó e-50 típushoz zsinór tartó csavaros feszítéssel e-50 típushoz karnis tartó konzol Universal upper holder for blinds E-50K - overhead assemblage (material: (material: zinc-coated zinc-coated steel) steel) e-50k típushoz felső rögzítés (anyag: cink borítású acél) Holder No. 1 holder for overhead assemblage without covering sheet karnis tartó konzol 1 felső rögzítéshez, takaró lemez nélkül Holder No. 2 holder for assemblage on the wall karnis tartó konzol 2 fali rögzítéshez karnis Holder R tartó 1 konzol r1 Is used for mounting into prepared narrow shafts and close spaces. Its advantage is quick an easy mounting and a possibility to use it at collision of upper holder with bearing or egyszerű felszerelés. engine. szűk beépítési helyeken célszerű használni, előnye a gyors és Holder No. 13 karnis tartó konzol 4 csak felső rögzítéshez, takaró lemezzel - only for overhead assemblage karnis tartó konzol 3 fali rögzítéshez, takaró sheet lemezzel Holder for wall assemblage with cover type 1b, 2b, 1c, 2c. karnis tartó konzol 13 fali beépítéshez az 1b, 2b, 1c, 2c típusú takarólemezekhez. Holder No. 14 karnis tartó konzol 14 Holder for overhead assemblage with cover type 1b, 2b, 1c, 2c. felső beépítéshez az 1b, 2b, 1c, 2c típusú takarólemezekhez a ha a takarólemez magasság cm b ha a takarólemez magasság cm c ha a takarólemez magasság cm d ha a takarólemez magasság cm e ha a takarólemez magasság cm f ha a takarólemez magasság cm g ha a takarólemez magasság cm h ha a takarólemez magasság cm 23

24 TAkAró lemezek A takaró lemezek ára a lemez felületének nagyságától függ (m 2 ). Takaró lemez ára = (A+b+C) szélesség egységár Típus 1 Típus 2 Típus 3 Type 1 Type 2 Type 3 Típus 1b Type 1b Típus 1c Type 1c Type Típus 2b Type Típus 2c Figyelem! A takaró lemez maximális szélessége 3 m. Az ennél szélesebb méreteket kapcsolt szerkezettel oldjuk meg, egy speciális összekötő segítségével. Megjegyzés: Ablaksorok fölé szerelt, több elemből álló takaró lemez esetén az egyes lemezek között 2 mm távolságot kell tartani! 24

25 extrudált AluMÍNiuM TAkAró lemezek Típus 4: A lamellák maximális gyűjtési magassága 22 cm. Típus 4 Type Típus 5: A lamellák maximális gyűjtési magassága 28 cm. Type 5 Típus

26 iso-kastl külső zsaluzia TokreNdszer Az iso-kastl egy nagyon jól variálható külső tokrendszer zsaluziákhoz, mely vakolat alatt alkalmazható. Azzal a céllal készült, hogy ne alakuljanak ki hőhidak, valamint, hogy könnyen és gyorsan lehessen rögzíteni a tokrendszert az épülethez. Amennyiben ezt a tokrendszert alkalmazzuk, úgy az árnyékoló gyűjtési csomagja nem korlátozza a látómezőt. Szigetelés nélküli tok iso-kastl zsaluziatokok típusai Tok szigeteléssel Az iso-kastl tokrendszer előnyei: nagyon stabil, masszív szerkezet, emellett azonban nagyon kis súlyú (könnyen kezelhető) kiváló hő- és hangszigetelő nagyon jól illeszkedik a homlokzat anyagaihoz 100%-osan vízálló nem tartalmaz formaldehideket standard belső méret, így minden típusú zsaluziához alkalmazható Az iso-kastl tokrendszer hőátbocsátási tényezője 0,255 (W/m 2.k). leírás Az ISO-KASTL tok egy olyan speciális szigetelő anyagból készült, amely a felső és oldalsó részek ragasztott és mechanikus egymáshoz való rögzítése által kellő stabilitással rendelkezik, hogy a zsaluzia szerkezettel együtt öntartó legyen. Az elülső oldalon egy aluminium vakolóél kerül gyárilag felszerelésre. A tok minden oldala ugyanolyan felületű. Ajánlott az also éleket és a belső, esetleg látszó felületeket ugyanazzal afelületi kezeléssel ellátni, mint a homlokzatot, így a legjobb összhatást érhetjük el. A zsaluziatokok kétféle kivitelben rendelhetőek: belső szigeteléssel és anélkül. Tokok standard méretei A tok teljes szélessége szigetelés nélkül 160 mm, szigeteléssel pedig 190 mm. A panelek vastagsága 15 mm. A tokot oldaltakarókkal együtt szállítjuk, így a belső hossza 30 mm-el kisebb, mint a külső. A tok max. szélessége 3 m (az ennél nagyobb szerkezetek esetében a tokot két darabból ajánlott rendelni). Tokbeépítési lehetőségek A legcélszerűbb az ISO-KASTL tokot L-konzolokkal a felső részén 200 mm a széleitől megfogatva, közvetlenül a falra rögzíteni a nyílászáró felett. A rögzítések közötti távolság ne legyen kisebb 900 mm-nél. Ajánlott a tok oldalát és alját szintén a falhoz rögzíteni, hogy a kellő stabilitást elérjük. A tokot természetesen rögzíthetjük a nyílászáró tokjára és a szemöldökfára is. Általában a vakolható tokot már előbb megrendelik és felszerelik, mint az árnyékolót, így célszerű, valamivel nagyobb méretre hagyni, mint a tervezett árnyékoló. A tok hossza = a nyílászárónak kihagyott szélesség + 20 mm. A tok magassága az árnyékoló gyűjtési csomagjának magasságától függ. A tok minden esetben egyedileg kerül legyártásra. 26

27 HőszigeTelő szendvicspanelek (rejtett lefutó-sínes szereléshez) előnyök: hőszigetelési és esztétikai szempontból a legjobb műszaki megoldás zsaluziák szigetelt homlokzatra történő szerelésére könnyen és gyorsan szerelhető rejtett sínes megoldás hőszigetelt falkávába süllyesztve rendelésre gyártott méretek a lefutó-sín pozíciója szabadon választható a panelen belül A rendelésre gyártott szendvicspaneleket, csak fel kell rögzíteni a falkávába. Nincsen szükség további beállításokra. A külső árnyékolók és az oldalsó lefutósínek a homlokzat végleges vakolása és színezése után beépíthetőek. Anyaga: szendvics lemezek 28 mm vastag szigetelő anyagot tartalmaznak. Valamint már előre elhelyezésre kerül a szendvics panelben a rejtett lefutó-sín szerelőprofilja. Maximális panelhossz: 4 m Technikai információk: magas szigetelési érték (akár 0, 451 W/m2K) maximális szakítószilárdság nyomásra (cs 10): 130 kpa maximális szakítószilárdság húzásra 130 kpa maximális szakítószilárdság keresztirányú nyomóerőre TR: 130 kpa Kérjük, adja meg megrendeléskor a lefutó-sín hosszát és pozícióját a panelen belül (a panel széleitől mért távolságok). egyszerű megoldás Tökéletes eredmény A hőszigetelt szendvicspanel alkalmazása elsősorban ISO-Kastl hőszigetelt zsaluziatokkal kombinálva ajánlott. Élvezze az ISO-Kastl és a szendvicspanelek alkalmazásának előnyeit. A tökéletes és esztétikus homlokzati kép gyorsan és egyszerűen elérhető. Részletrajz az Iso-Kastl tok és a szendvicspanel illesztéséről (belső nézet) Részletrajz az Iso-Kastl tok és a szendvicspanel illesztéséről (belső nézet) 27

28 perfekt st 200 rg áthidaló HelYére építhető zsaluziatok Alkalmazás Olyan épületnél célszerű beépíteni, ahol a falazat elkészülése után történik a monolit födém, vagy a koszorú betonozása. A falazás során a redőnytoknak oldalanként cm felfekvést kell kialakítani, majd egyenletes habarcságyba helyezni. A redőnytok fölött cm vastag betonréteg hozható létre. A tok fölötti födémet vagy koszorút statikailag méretezni kell. A redőnytok nem teherviselő szerkezet, bent maradó zsaluzat, ezért a födém betonozása során alá kell támasztani. A redőnytok megfelelő rögzítését a felfekvéseknél a habarcságy, a tok tetejébe kialakított nútokban pedig a befolyó beton biztosítja. Figyelem! Pillérvázas szerkezetű épületekhez nem ajánlott ez a típus! Az épület szerkezetéhez nem megfelelő redőnyrendszer választása jelentős többletmunkát, és elégtelen beépítési stabilitást eredményezhet. A redőnytokok több vastagsági méretben állnak rendelkezésre a falazatoknak megfelelően: cm kialakítással. Ezek magassága 29 cm, illetve az un. JUMBO tok esetében egyedi magasságokra is van lehetőség egyeztetés alapján. rendszer előnyei A redőnytok beépítésével szükségtelenné válik az áthidaló elemek beépítése, ennek következtében a tokrendszer alkalmazása költséghatékony megoldás. Akár passzívházba is beépíthető a kiváló hő- és hangszigetelő tulajdonságok és a maximális energia megtakarításnak köszönhetően. Hőhídmentes csomópont jön létre az épület szerkezetében, megfelelve az EnEV szigorú előírásainak. Nem kell toktoldókat alkalmazni a nyílászárók oldalain. Nincs hibalehetőség a nyílászárók beépítése során, mivel a tok alsó profilja tökéletes pozíciót ad a rögzítéshez. Toló-bukó szerkezetű nyílászárók ideális megoldása a PERFEKT ST 200 RG rendszer. Minden nyílászáró típushoz alkalmazható, készüljön az műanyagból, fából, vagy alumíniumból. Több típusú szúnyogháló rendszer integrálható utólag. Egyszerűen szerelhető a sokadik emeleten is. 28

29 perfekt Ae 200 rg NYÍlászárórA építhető zsaluziatok Alkalmazás PERFEKT AE 200 RG ZSALUZIA tokokat kimondottan pillérvázas szerkezetű épületekhez fejlesztették ki, de kiválóan alkalmas régi nyílászárók cseréjénél, és új építéseknél is. Nagy előnye az egyszerű falazati kialakítás. A nyílászáró helyének megfelelő nyílást kell a födémig, vagy koszorúig kialakítani. A zsaluziatok a nyílászáróra szerelve kerül beépítésre. rendszer előnyei Zsaluziatokok több vastagsági méretben állnak rendelkezésre a falazatoknak megfelelően: cm. Ezek magassága 29 cm, illetve az un. JUMBO tok esetében egyedi magasságokra is van lehetőség egyeztetés alapján. Passzív házba is beépíthető a kiváló hő- és hangszigetelő tulajdonságnak, és a maximális energia megtakarításnak köszönhetően. A zsaluziatok a nyílászáróra szerelve kerül beépítésre, akár komplett, működőképes állapotban. Ennek következtében a kivitelezés során minimálisra csökken a beépítés hibalehetősége. Statikailag megfelelően lehet rögzíteni a nyílászárókat a zsaluziatokhoz. Speciális konzolokkal a zsaluziatokot megfelelően lehet rögzíteni a betonfödémhez. Nincs hibalehetőség a nyílászáróval történő összeszerelés során, mivel a tok alsó profilja tökéletes pozíciót ad a beépítéskor. A szerkezet teljesen zárt, ezáltal maximális hőszigetelés valósul meg. Legkisebb légáteresztő konstrukció (Euro osztály szerinti 4-es érték). Minden nyílászáró típushoz alkalmazható, legyen az műanyagból, fából vagy alumíniumból. Több típusú szúnyogháló rendszerrel integrálható utólag. Egyszerűen szerelhető a sokadik emeleten is. Bármilyen zsaluziatípus befogadására alkalmas. 29

30 perfekt jumbo zsaluziatokok Amennyiben hőszigetelt tokos zsaluziatokot szeretnénk alkalmazni, de a zsaluzia gyűjtési magassága nagyobb 25 cm-nél, akkor alkalmazhatóak a Perfekt Jumbo típusok, melyek egyaránt elérhetőek áthidaló helyére és nyílászáróra építhető kivitelben is. A lényeges különbség a normál hőszigetelt zsaluziatokokkal szemben, hogy az elülső takaró rész magassága egyedileg határozható meg a rendelésnél. HőHÍdMeNTes kialakítás Megfelel a DIN irányelveinek. A 2002-es EnEV-ben a hőhidak optimalizálása fontos szempont. A hőhidakon keresztül vesztett energia meghatározására a tervezők leggyakrabban a következő képletet alkalmazzák: ΔUWB= 0,05 W/(m²K) Az egyenértékűség kimutatásánál összesen 2 hőszigetelési adatnak van jelentősége: Psi-érték, és a hőmérsékleti faktor. psi érték (hőátbocsátási tényező): A Psi érték, olyan kivitelezések U-értéke, melyek nem egy, hanem több építési elemből állnak. Az építési elemek kapcsolóelemekkel csatlakoznak, így az U-érték mindig a kivitelezési hosszra vonatkozik. Hőmérsékleti faktor (f): A hőmérsékleti faktor esetében a hőmérsékletkülönbségek egyszerű összehasonlításáról beszélünk. A minimum megengedhető faktor a belső oldalon f =0,70. Ezen érték betartásával megakadályozzuk a penészgomba kialakulását szabvány körülmények között. Ez szemléletesen azt jelenti, hogy a kedvezőtlen hőmérsékletkülönbség minimum 70%-a az összhőmérséklet különbségnek. AE 200 RG típus 30-as tok Psi-érték»ψ«W/(m²K) 0,071 1-es 0,88 2-es 0,86 3-as 0,71 DIN szabálynak megfelelve 30

31 szerelési ÚTMuTATó Összeszerelési útmutató 1. Ellenőrizze, hogy az áru a szállítás során nem sérült. 2. Győződjön meg róla, hogy a csomag tartalmazza-e a szállítólevélben felsorolt elemeket. 3. Csomagolja ki a zsaluziát, ellenőrzés céljából mérje a nyílászáróhoz, ellenőrizze, hogy a kezelési helyek a megfelelő oldalon helyezkednek el. (Belső nézetben a címkék mindig a jobb oldalon találhatóak!) 4. Határozza meg a tartókonzolok helyét, de ügyeljen arra, hogy ne essen a fordító (hajtómű vagy motor) a konzollal egy helyre, majd csavarozza a nyílászáróhoz. 5. Fúrjon egy lyukat a hajtószem szárának. Abban az esetben, ha az árnyékolóhoz van takarólemez, ezt kérjük, szerelje fel most. 6. Helyezze a zsaluziát a konzolba, és rögzítse a végső helyére. 7. Illessze a hajtószem hatszögletű szárát a nyíláson keresztül a hajtóműbe. Ha a hatszög nem illeszkedik lazán a hajtóműbe, lazítsa meg, finoman fordítsa el, amíg az a megfelelő helyzetbe kerül, majd rögzítse újra. 8. Ellenőrizze, hogy a hajtószem hatszögletű szára a hajtóműben van-e, csavarozza a hajtószemet a nyílászáróra. A hajtókart a rögzítő gyűrű és a stift segítségével rögzítse a hajtószemhez. Csavarozza fel a hajtókar konzolt. 9. Ha a zsaluzia elektromos motorral működik, akkor azt csak szakember kötheti be. 10. Rögzítse a vezetősínt úgy, hogy a túlnyúló kéder felfelé nézzen. A vezetősín közvetlenül a karnis tengelyvonalában helyezkedjen el. A vezetősín konzoljai engedik, hogy mind a három irányban mozgathassuk a szerkezetet. 11. Ellenőrizze, hogy a szalag pontosan és akadálymentesen a nyílásokon fut keresztül. Figyelem! A gyártó csak a saját maga által gyártott termékekre és alkatrészekre vállal felelősséget, és csak abban az esetben, ha azt az általuk kiképzett szakemberek szerelik be! a FordítóK száma a zsaluzia szélességének FüggVényében: szélesség (mm) Magasság (mm) m-nél keskenyebb zsaluzia esetén: a fordítók 15 cm-re vannak a lamella végétől. 1 m-nél szélesebb zsaluzia esetén: a fordítók 20 cm-re vannak a lamella végétől. W=Zsaluzia szélessége fordítók száma-1 rögzítés Beton vagy téglafal esetén használja a mellékelt dűbeleket. Fúrjon 8 mm átmérőjű és min. 70 mm mélységű lyukat, és csavarozza fel a szerkezetet a mellékelt csavarokkal 4,8 50. Fa, műanyag vagy fém felület esetén használja a mellékelt csavarokat az utasításoknak megfelelően. Műanyag nyílászáró esetén a zsaluziát a nyílászáró keretében található fém merevítőn keresztül kell rögzíteni. A vezetősíneket mindig a mellékelt rozsdamentes csavarokkal rögzítsük. Felszerelés előtt mindig győződjön meg arról, hogy a felület, ahová a zsaluziát rögzíti megfelelő teherbírással rendelkezik-e. A zsaluzia tömege a fedőlemezek nélkül 2,2 kg/m 2. Ha a rögzítési felület a fentiektől eltérő, kérjük forduljon a gyártóhoz. Ha nem az előírásoknak megfelelő módon és anyagokkal végzi a beépítést, a gyártó a termékre nem vállal felelősséget! 31

32 32 MoTor bekötés

33 geiger MoTorok VégállásAiNAk beállítása Felső végállás beállítása Alsó végállás beállítása 1. Állítsa meg a zsaluziát a kívánt felső végponttól kb. 300 mm-re! 2. Nyomja meg a FEKETE beállító gombot! 3. Mozdítsa felfelé a zsaluziát a kívánt végpontig. 4. Mozgassa a zsaluziát lefelé kb 6 másodpercig, míg a gomb automatikusan visszaugrik az eredeti helyzetébe. 5. Állítsa meg a zsaluziát a kívánt alsó végponttól kb. 300 mm-re! 6. Nyomja meg a FEHÉR beállító gombot! 7. Mozdítsa lefelé a zsaluziát a kívánt végpontig. 8. Mozgassa a zsaluziát felfelé kb 6 másodpercig, míg a gomb automatikusan visszaugrik az eredeti helyzetébe. Ezzel a felső végállás be van állítva. Ezzel az alsó végállás be van állítva. Mindig ellenőrizze a végállások helyes beállításait! 33

34 TANáCsok A zsaluziák HAszNálATáHoz és javításához A fel-, és lehúzás, valamint a forgatás működését egy hosszú élettartamú alkatrész biztosítja, amely nem igényel karbantartást. Ez tartja a lamellákat változatlan állásban még szeles idő esetén is. A működtetés lehetséges a kerethez rögzített karral akár jobb, akár bal oldalról. Vagy motorral, ebben az esetben a falra szerelt kapcsoló segítségével. A végállások be vannak programozva, úgy, hogy a felső végállás mindig a teljes zárát jelenti. Kapcsolt szerkezet esetén a működtetést az eredeti szerkezet biztosítja. A szalag: 8x0,27 mm-es, használatra hitelesített, duplán hajtott, UV álló anyagból, húzónyomatéka: 600 N (cca 60 Kp) (A Z és C lamellás szerkezetekhez.) A lamellák anyaga sajtolt alumínium, (vastagsága 0,42 vagy 0,23 mm, típustól függően) mely a létra segítségével van rögzítve, melynek anyaga poliészter kevlár betéttel Oldalsó vezető sínek: alumínium profil, gumi betéttel a működési zajok csökkentése érdekében. Feszítő bowden: acél bowden műanyag takaróval. Minden mozgó rész kezelve van. TILOS bármilyen síkosító vagy más felületkezelő használata! Tilos bármilyen zsír vagy olaj használata! Figyelmeztetés: A zsaluziák szélellenállóságát teszteltük, lásd a táblázatban. Ennek ellenére, ha a szél túl erős, akkor a zsaluziát be kell csukni! jegyzet 34

35 rendelési ÚTMuTATó kitöltési útmutató kérjük minden mezőt pontosan töltsön ki a megrendeléshez! 1. Megrendelő címe és elérhetőségei. 2. Lamella színe ide írja az AluMark színminta, vagy a RAL színskála alapján kiválasztott számot. 3. Vezetősín és alsó záróléc színe ELOX (eloxált) vagy RAL színskála alapján. 4. Takaró lemez - kérjük, jelölje be egyértelműen, hogy szeretne-e takarólemezt. Abban az esetben, ha igen kérjük, mellékelje a takarólemez megrendelő lapot is kitöltve. Amennyiben egyedi takarólemezt szeretne, kérjük, mellékeljen rajzot. 5. Karnistartó konzol típusa Válassza ki a megfelelő konzolt a felsorolt típusok közül. 6. Vezetősín tartó konzol - Válassza ki a megfelelő konzolt a felsorolt típusok közül. 7. Homlokzati árnyékoló jelölje egyértelműen, ha ezt a típust választotta 8. Zsaluzia típusa Jelölje egyértelműen, hogy melyik típust kívánja megrendelni 9. Rögzítő eszközök Jelölje pontosan, hogy az egyes konzolok milyen típusú felületre lesznek rögzítve! A csavarokat ennek megfelelően csomagoljuk a szállítmányhoz! A következő adatokat a táblázatban töltse ki: Minden méretet belülről mérjen!!! 1. Pozíció szám. 2. Mennyiség (db). 3. Szélesség a zsaluzia szélessége, beleértve a vezetősíneket is (mm)! 4. Magasság a zsaluzia magassága, beleértve a karnist is (mm)!(lásd a rajzot a oldalon: D pont) 5. Vezetősín kérjük, jelölje, hogy hány darab egyes vagy dupla vezetősínt szeretne az adott pozícióhoz. 6. Pozíció távolság távolság a motoros és kapcsolt zsaluziák között (mm)! 7. Kapcsolt szerkezet esetén kérjük, itt rögzítse, hogy az adott szerkezet mely pozíciószámú zsaluziához van rögzítve. Kérjük, jelölje, hogy bal (B) vagy jobb (J) oldalról csatlakozik. (Pl. 5.poz. B vagy 3.poz. J). (Kérjük, tekintse meg a rajzot a rendelési lap hátoldalán!) 8. Hajtókar írja be a hajtókar hosszát (mm-ben) és válaszsza ki a színét (Elox, fehér vagy barna)! 9. Vezérlés jobb vagy bal oldali (mindig belülről állapítsuk meg!) Ha a hajtóművet el kell tolni, kérjük, adja meg az eltolás nagyságát +/- mm. A hajtómű alapesetben 15 mm-rel túlnyúlik a vezetősínen! (Lásd a rajzot a oldalon: 0 pozíció) 10. Hajtószem jelölje a hajtószem típusát: 45 vagy Motor jelölje be ezt a mezőt amennyiben szeretne motort, ami mindig a szerkezet közepén helyezkedik el. 12. Vezetősín tartó konzol írja be a konzol típusát és. Abban az esetben, ha nem konzollal szerelik fel a zsaluziát, kérjük, írja a mezőbe, hogy NEM. 13. Jegyzet: A kitöltetlen mezőket nem megrendelt -nek tekintjük! A zsaluziát a megadott paraméterek alapján gyártjuk le! Gyártásba kerülés után a méretek megváltoztatására nincs lehetőség! különbségek e-50k és e-50m típusok rendelése esetén: 7. Rögzítési eszközök jelölje egyértelműen, hogy milyen típusú karnistartókat és szálfeszítőket kíván megrendelni. A következő adatokat a táblázatban töltse ki: Minden méretet belűről mérjen! 8. A feszítő zsinór hossza válassza ki a zsinór hosszát: (1000, 1250, 1500, 1750, 2000, 2250, 2500 mm). 9. A hajtómű és a feszítő zsinór színe jelölje be a kívánt színt (fehér, szürke, barna). 13. A zsinórfeszítő Kérjük írja be a kívánt típust és méretét! MegreNdelés ÖsszeállÍTásA 1. Termék típusának kiválasztása, ár kikeresése a méret táblázatból. 2. Lamella színének kiválasztása, nem standard szín esetén felár kiszámítása. 3. Oldalsó vezetősín és alsó záróléc színének kiválasztása - RAL szín esetén felár kiszámítása. 4. Karnistartó konzol kiválasztása, mennyiség meghatározása a kézikönyvben található táblázat segítségével. 5. Oldalsó vezetősín tartó konzolainak kiválasztása, mennyiség meghatározása a kézikönyvben található táblázat segítségével. 6. Működtetés kiválasztása, motor esetén felár kalkulálása, kézi működtetés esetén kar színének és méretének meghatározása. 7. Takaró lemez típusának kiválasztása, ár kiszámítása az árlista segítségével. Fontos kérdés: ha különböző méretűek az ablakok, együtt fusson a takarás, vagy mindenhol a minimálisan szükséges méret legyen? 8. Takaró lemezhez oldalsó záróelem kiválasztása szükség esetén. 9. Egyéb extrák kiválasztása. 35

36 zsaluzia rendelő lap Hungary 36

37 Szélesség Magasság Pozíciók távolsága Kapcsolt szerkezet Működtetés Hajtószem (csak kapcsolt szerkezetnél) bal motor jobb VezeTő sínek, síntartó konzolok és zsinórtartók Típus A mm Típus B mm Típus C mm Típus TA mm Típus TB mm Típus TC mm Típus TD mm Síntartó az íves vezetősínhez Zsinórtartó parapethez Típus KV mm Típus LA 80 mm Típus LB 120 mm Típus LC 150 mm VezeTő sín TÍpusok Típus K alap Típus K dupla Típus S alap Típus S Típus Z dupla karnis TArTó konzolok Konzol 1 Konzol R1 Konzol 2 Konzol 3 Konzol 4 Konzol 13 Konzol 14 Kinyúlás a b c d e f g h

38 TAkAró lemez rendelő lap Hungary 38
