1 Út- és közúti műtárgyépítési kőanyaghalmazok e-út Készítették: Bobály János Ézsiás László Kárpáti László Szabó Róbert

2 Tartalom jegyzék 1. Miért kell új UME? 2. UME szerint termékek 3. Szigorítások a korábbi UME előírásához képest 4. Termékjellemzők előírt vizsgálati gyakorisága 5. Termékjellemzők előírt kőzetfizikai paraméterei 6. Termékjellemzők előírt időállósági paraméterei 7. Termékjellemzők előírt kémiai paraméterei 8. Mit tartalmaz a termék elnevezése? 9. Késztermékek depózása, szegregálódás 10. Mintavétel 11. Hogyan működtessük a gyártásellenőrzési rendszert? 12. Terméktanúsítással kapcsolatos újdonságok

3 1. Miért kell új UME? Szabályozási okok (új termékszabványok, KÉSZ) Alapanyaggyártói tapasztalatok Felhasználói oldal elvárásai Összehangolás a termékszabványokkal Egyértelműsítés, egyszerűsítés Összehasonlíthatóság és elemezhetőség Gyártás/felhasználás sajátosságaihoz való alkalmazkodás

4 1.1. Összevonásra került Útügyi Műszaki Előírások : 2008 Útépítési zúzottkövek és zúzott kavicsok 1.rész Aszfalt adalékanyagok : 2009 Útépítési zúzottkövek és zúzott kavicsok 2.rész Beton és habarcs adalékanyagok : rész Útalapok : 2008 Kőlisztek Útépítési zúzottkövek és zúzott kavicsok Előírások kerültek az újrahasznosítható anyagokra, amelyet korábban szabvány, műszaki előírás nem szabályozott.

5 1.2. Alkalmazási területe Az e-út útügyi műszaki előírás az utak, repülőterek valamint hídburkolatok aszfaltkeverékeihez, felületi bevonataihoz, kötőanyag nélküli és hidraulikus kötőanyagú útpályaszerkezeti alaprétegekhez, az út- és pályabetonok, valamint közúti műtárgyak építéséhez, fenntartásához használt természetes és mesterséges eredetű, valamint újrahasznosított kőanyaghalmazokra vonatkozik.

6 1.3. Hatálya Az útügyi műszaki előírás hatálya kiterjed az országos közutakon, helyi közutakon és a közforgalom elől el nem zárt magánutakon, valamint mindezek műtárgyain és tartozékain végzett építési beruházások előkészítésére (beleértve az útszerkezet méretezését és tervezését és a forrásbiztosítással összefüggő feladatokat), a kivitelezésére (beleértve az építtetői, építési műszaki ellenőri és kivitelezői feladatokat), minőségszabályozására és az építési beruházások lezáráshoz kapcsolódó feladatokra.

7 Rétegek szerinti aszfalttípusok Kopórétegek AC 1.4. Felhasználói igények Aszfaltkeverékek gyártásához felhasználható durvaszemcsés kőanyag termékek Igénybevételi kategóriák Normál (N) Fokozott (F) Intenzív (I) KZ 2/4, 4/8, 8/11, 4/11 KZ 2/4, 4/8, 8/11, 4/11 NZ 4/11, 8/11 NZ 4/11, 4/8, ZK 4/11, 4/8, 8/11 BBTM KZ 2/4, 4/8, 8/11 SMA KZ 2/4, 4/8, 8/11 KZ 2/4, 4/8, 8/11 MA KZ 2/4, 4/8, 8/11, 4/11 KZ 2/4, 4/8, 8/11, 4/11 NZ 4/11, 4/8, 8/11 ZK 4/11, 4/8, 8/11 Kötőrétegek AC Alaprétegek AC KZ 2/4, 4/8, 8/11, 4/11, 11/22, 11/16, 16/22 KZ 2/4, 4/8, 8/11, 4/11, 11/22, 11/16, 16/22 KZ 2/4, 4/8, 8/11, 11/16, 16/22 NZ 4/11, 11/22, 4/8, 8/11, 11/16 NZ 4/11, 11/22, 4/8, 8/11, 11/16 NZ 4/11, 11/22 Z 0/11, 0/22 ZK 4/11, 4/8, 8/11, 8/16, 11/22 KZ 11/16, 16/22, 4/11, 11/22, 22/32 KZ 2/4, 4/8, 8/11, 4/11, 11/22, 22/32, 11/16, 16/22 NZ 4/11, 11/22, 4/8, 8/11, 11/16 NZ 4/11, 11/22, 4/8, 8/11, 11/16 Z 0/11, 0/22 Z 0/11, 0/22 ZK 4/11, 11/22, 4/8, 8/11, 8/16, 0/8, 0/16 ZK 4/11, 11/22, 4/8, 8/11, 8/16, 0/8, 0/16 OK 4/8, 0/11 HK 0/8, 0/16, 0/32

8 1.4. Előírt szitaméretek Szitaméretek a termékek szemmegoszlásának meghatározásához A termékek szemmegoszlását az ún. alap+1 kiegészítő szitasorozat milliméterben megadott, alábbiakban felsorolt szitaméretekkel kell meghatározni: 0,063, 0,125, 1; 2; 4; 5,6 (5); 8; 11,2 (11); 16; 22,4 (22); 31,5 (32); 45; 63; 90; 125 A zárójeles kerekített értékeket a termékek (frakciók) egyszerűsített jelölésére lehet használni.

9 2. UME szerint termékek Zúzottkövek KZ 0/2 (G F 85, f 10, MB3) KZ 0/4 (GF85, f6, MB3) KZ 2/4 (G G 85/15, f 1, ) KZ 4/8 (G C 90/15, GT C 20/15, f 1, FI 20 ) KZ 4/11 (G C 90/15, GT C 20/15, f 1, FI 20 ) KZ 8/11 (G C 90/15, f 1, FI 20 ) KZ 11/16 (G C 90/15, f 1, FI 20 ) KZ 11/22 (G C 90/15, GT C 20/15, f 1, FI 20 ) KZ 16/22 (G C 90/15,f 1, FI 20 ) KZ 22/32 (G C 90/15, f 1, FI 20 ) NZ 0/2 (G F 85, f 16, MB M ) NZ 0/4 (G A 85, f 10, MB M ) NZ 4/8 (G C 85/15, GT C 20/15, f 2, Fl 35 ) NZ 4/11 (G C 85/15, GT C 20/15, f 2, FI 35 ) NZ 4/22 (G C 85/15, GT C 20/17,5, f 2, FI 35 ) NZ 8/11 (G C 85/15, f 2, FI 35 ) NZ 8/32 (G C 85/15, f 2, Fl 35 ) NZ 11/16 (GC85/15, f 2, Fl 35 ) NZ 11/22 (G C 85/15, GT C 20/15, f 2, Fl 35 ) NZ 22/32 (G C 85/15, f 2, Fl 35 ) Z 0/2 (G F 85, f 16, MB NPD ) Z 0/4 (G F 85, f 10, MB NPD ) Z 0/11 (G A 85, f 11, FI 50 ) Z 0/22 (G A 85, f 11, FI 50 ) Z 0/32 (G A 85, f 11, FI 50 ) Z 0/45 (G A 85, f 11, FI 50 ) Z 0/63 (G A 85, f 11, FI 50 ) Z 0/90 (G A 85, f 11, FI 50 ) Z 0/125 (G A 85, f 11, FI 50 ) Zúzott kavics ZK 0/4 (G F 85, f 10, MB3) ZK 0/8 (G A 85, f 10 ) ZK 0/16 (G A 85, f 10 ) ZK 0/22 (G A 85, f 10 ) ZK 4/8 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1 ) ZK 4/11 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1 ) ZK 4/16 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1 ) ZK 4/22 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1 ) ZK 8/11 (G c 85/15, f 2, FI 25, C 90/1 ) ZK 8/16 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1 ) ZK 11/22 (G c 85/15, GT C 20/15, f 2, FI 25, C 90/1) M megadandó érték NPD nincs meghatározott teljesítmény

10 Osztályozott- vagy zúzott homok 2. UME szerint termékek Osztályozott kavics OH 0/1, ZH 0/1 (G F 85, f 10, MB3) OH 0/2, ZH 0/2 (G F 85, f 10, MB3) OH 0/4, ZH 0/4 (G A 85, f 10, MB3) OK 4/8 (G C 85/15, f 1 ) OK 4/11 (G C 85/15, f 1 ) OK 4/22 (G C 85/15, f 1 ) OK 8/11 (G C 85/15, f 1 ) OK 8/16 (G C 85/15,f 1 ) OK 11/16 (GC85/15, f 1 ) OK 11/22 (G C 85/15, f 1 ) OK 16/22 (G C 85/15, f 1 ) OK 16/32 (G C 85/15, f 1 ) OK 22/32 (G C 85/15, f 1 ) OK 32/63 (G C 85/15, f 1 ) Homokos kavics HK 0/8 (G A 85, f 6 ) HK 0/11 (G A 85, f 6 ) HK 0/16 (G A 85, f 6 ) HK 0/22 (G A 85, f 6 ) HK 0/32 (G A 85, f 6 ) HK 0/45 (G A 85, f 6 ) HK 0/63 (G A 85, f 2 ) HK 0/90 (G A 85, f 2 ) HK 0/125 (G A 85, f 2 ) Az UME által megadott termékpaletta csupán lehetőség arra, hogy a gyártó a rendelkezésére álló alapanyagból és technológiai adottsága alapján milyen anyagot állítson elő.

11 Finomszem tartalom 3. Szigorítások a korábbi UME előírásához képest Frakció Termékcsoportok metilénkék értéke KZ NZ Z ZK OH,ZH OK HK 0/ m alatt 0/ mm felett ( ) 1 6 ( ) ZK0/8;0/16;0/22 esetében megengedett érték 10% HK0/63;0/90;0/125 esetében megengedett érték 2%

12 3. Szigorítások a korábbi UME előírásához képest Finomszem minősége A korábbi műszaki előírásoknál a tisztasági követelmény értékét meg kellett adni, de nem volt határéték. Az új EN 13043:2017 már határértékeket fogalmaz meg, amelyeket az új UME is fog tartalmazni. Korábban az MBF érték volt a mérvadó. Az új előírásban a szemcsés frakciókra az MB(0/2mm), a kőlisztekre az MBF (0/0,125mm) a mérvadó. Frakció Termékcsoportok metilénkék határértéke MB(g/kg) KZ NZ Z OH,ZH 0/1 3 0/2 3 Megadandó NPD 3 0/4 3 Megadandó NPD 3

13 3. Szigorítások a korábbi UME előírásához képest Közbenső ellenőrző szitán átesett rész Közbenső ellenőrző szitán (D/2) vagy(d/1,4) átesett rész (%)* KZ NZ Z ZK OH, ZH OK HK 0/8, 0/16, 0/2, 0/4 Más Más 0/ esetében esetben estben esetében *A közbenső ellenőrző szitán áteső rész a referencia értéktő maximum + 15%-kal, aszfalt adalékanyag esetében +12%-kal térhet el.

14 3. Szigorítások a korábbi UME előírásához képest Lemezességi szám Termékcsoport Jelenlegi Lemezességi szám FI(%) Tervezett KZ NZ Z ZK (nincs változás) 25 25

15 4. Termékjellemzők előírt vizsgálati gyakorisága Vizsgálati szabvány Jellemzők Vizsgálat minimális gyakorisága MSZ EN Szemnagysági osztály, közbenső szita szerinti osztály, finomszemtartalom Heti 1 Vonatkozó termék szabványok MSZ EN MSZ EN MSZ EN MSZ EN Megjegyzés A szemmegoszlás vizsgálat során az osztályba soroláshoz az átmosásos eljárást kell alkalmazni. A száraz szitálás (átmosás nélkül) alkalmazható az üzemi gyártásellenőrzés során, de vitás esetben az átmosásos eljárás a követelmény. MSZ EN Lemezességi szám (FI) Havi 1 MSZ EN Durva kőanyaghalmazok esetén vizsgálandó Havi 1 MSZ EN MSZ EN Havi 1 MSZ EN MSZ EN Zúzott tört szemek aránya (C) - MSZ EN A vizsgálati gyakoriságot csak kavicsok esetén kötelező Havi 1 MSZ EN betartani. Összeálló kőzetek törésével előállított - MSZ EN kőanyaghalmazokat vizsgálat nélkül C100/0 osztályúnak kell Havi 1 MSZ EN tekinteni. MSZ EN Kifolyási tényező (E CS ) Heti 1 MSZ EN Szabvány szerint tölcséres kifolyásvizsgálattal meghatározott Évente 2 MSZ EN tényező. A finom kőanyaghalmazok esetén kell meghatározni Heti 1 MSZ EN MSZ EN MSZ EN Finomszemek minősége (MB, MB F ) Heti 1 MSZ EN A vizsgálat a vonatkozó szabvány alapján végzendő el, de a Évente 2 MSZ EN meghatározáshoz alkalmazhatóak olyan validált berendezések és vizsgálati módszerek, melyek Heti 1 MSZ EN körvizsgálatban is igazolt módon alkalmasak a paraméter meghatározására. - MSZ EN A 3%-nál kisebb finomszem-tartalmú kőanyaghalmazokat vizsgálat nélkül megfelelőnek kell tekinteni valamennyi MB osztály esetén. Aszfalt adalékanyag (MSZ EN 13043) esetén MB3 értéknél nagyobb esetben az MB F megadása kötelező.

16 5. Termékjellemzők előírt kőzetfizikai paraméterek Jellemző Szabványs zám Kiegészítő információ Eredmény megadás módja Vizsgálat minimális gyakorisá-ga Vonatkozó termék szabványok Választható követelmények termékcsoportonként KZ NZ Z ZK OH OK HK Aprózódással szembeni ellenállás (LA) MSZ EN /14 frakción végzett vizsgálat az elsődleges! MSZ EN szerinti vizsgálati gyakoriságot csak nagy nyomószilárdságú betonok adalékanyagai esetén kell betartani. osztály évente 2 MSZ EN LA15 évente 1 MSZ EN LA20 - MSZ EN LA25 évente 2 MSZ EN LA20 LA25 LA30 LA25 LA30 LA35 LA40 LA20 LA25 LA30 NPD LA25 LA30 LA35 LA40 LA25 LA30 LA35 LA40 Ütőszilárdság (SZ) Kopásállóság (M DE ) Vízfelvétel, testsűrűség MSZ EN MSZ EN MSZ EN A vizsgálat vizes eljárását kell alkalmazni. 10/14 frakción végzett vizsgálat az elsődleges! Megadott értékként a kemencés szárításon alapuló testsűrűséget kell megadni. Vízfelvétel (WA 24 ) tömeg %-ban osztály - - NPD NPD NPD NPD NPD NPD NPD osztály évente 1 évente 1 - MSZ EN MSZ EN MSZ EN M DE 10 M DE 15 M DE 20 évente 2 MSZ EN Megadott érték M DE 15 M DE 20 M DE 25 M DE 20 M DE 25 M DE 30 M DE 35 M DE 40 M DE 15 M DE 20 M DE 25 NPD M DE 10 M DE 15 M DE 20 évente 1 MSZ EN M M M M M M M - MSZ EN évente 1 MSZ EN évente 1 MSZ EN M DE 10 M DE 15 M DE 20 M DE 25 M DE 30 Halmazsűrűség Csiszolódási ellenállás (PSV) Felületi kopási ellenállás (AAV) Szöges gumiabroncs koptató hatása (A N ) Bitumenes tapadóképesség Vízfelszívás magassága MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN A vizsgálati eredményeket 6 és 24 órás forgatás esetére is meg kell adni. Megadott érték - MSZ EN M M M M M M M - MSZ EN MSZ EN évente 1 MSZ EN osztály évente 1 évente 1 MSZ EN MSZ EN PSV50PS V44 - MSZ EN MSZ EN PSV50PS V44 NPD NPD M NPD NPD NPD osztály - - NPD NPD NPD NPD NPD NPD NPD osztály - - NPD NPD NPD NPD NPD NPD NPD Megadott érték Megadott érték évente 1 MSZ EN M M M M NPD NPD NPD - - NPD NPD NPD NPD NPD NPD NPD

17 Jellemző Szabvány szám 6. Termékjellemzők előírt időállósági paraméterei Kiegészítő információ Eredmény megadás módja Vizsgálati gyakoriság Vonatkozó termék szabványok Választható követelmények termékcsoportonként KZ NZ Z ZK OH OK HK Magnézium szulfátos aprózódás (MS) Fagyállóság vízfelvétel alapján MSZ EN osztály évente 2 évente 1 - MSZ EN MSZ EN MSZ EN MS18 MS18 MS18 MS25 MS35 évente 2 MSZ EN MSZ EN osztály 2 évente 1 MSZ EN MSZ EN WA 24 1 WA 24 2 MSZ EN MSZ EN osztály 2 évente 1 MSZ EN F1 F1 F2 MSZ EN Fagyállóság MSZ EN Amennyiben WA 24 érték nem haladja meg az 1%- ot, és a MS értéke a 10%-ot, vizsgálat nélkül megfelelőnek kell tekinteni MSZ EN MSZ EN WA 24 1 WA 24 2 WA 24 1 WA 24 2 NPD F2 F4 MS18 NPD MS18 MS18 WA 24 1 WA 24 2 WA 24 1 WA 24 2 WA 24 1 WA 24 2 WA 24 1 WA 24 2 NPD F1 NPD F1 F1 Fagyállóság só jelenlétében MSZ EN osztály - - NPD NPD NPD NPD NPD NPD NPD Bazalt napszúrása MSZ EN Bazalt kőanyag esetén osztály - MSZ EN SB LA évente 2 MSZ EN SB LA- MEGADOT - MSZ EN T évente 2 MSZ EN SB LA SB LA- MEGADOTT SB LA SB LA- MEGADOTT NPD NPD NPD NPD Hőlökésállóság Megadott érték - MSZ EN M M M M NPD NPD NPD évente 1 MSZ EN MSZ EN MSZ EN Térfogatállóság, száradási zsugorodás Alkáli-szilika érzékenység MSZ EN Megfelelt/Nem felelt meg Megfelelt/Nem felelt meg - - NPD NPD NPD NPD NPD NPD NPD 3 évente 1 MSZ EN M M M M M M M - MSZ EN évente 1 MSZ EN MSZ EN 13242

18 Jellemző Szabvány szám 7. Termékjellemzők előírt kémiai paraméterei Kiegészítő információ Kőzettani leírás MSZ EN A vizsgálati eredményt a gyártónak a vevő kérésére kell megadnia. Újrahasznosított kőanyaghalmazok osztályozó vizsgálata Durva szerves szennyeződések Dikálcium szilikátos aprózódás MSZ EN MSZ EN MSZ EN Amennyiben a kőanyaghalmaz újrahasznosított anyagokat tartalmaz. A gyártóra vonatkozó működési engedélyek szerint levegőn hűlt kohósalak esetén Vasas mállás MSZ EN levegőn hűlt kohósalak esetén Eredmény megadás módja Vizsgálat minimális gyakorisága Vonatkozó termék szabványok Választható követelmények termékcsoportonként KZ NZ Z ZK OH OK HK Megadott érték 3 évente MSZ EN M M M M M M M MSZ EN MSZ EN MSZ EN osztály havonta 2 MSZ EN 12620, M M M M M M M Tartalmaz / Nem tartalmaz Megfelelt/ Nem felelt meg Megfelelt/ Nem felelt meg MSZ EN MSZ EN M M M M M M M MSZ EN MSZ EN MSZ EN évente 2 MSZ EN M M M NPD NPD NPD NPD évente 2 MSZ EN MSZ EN évente 2 MSZ EN évente 2 MSZ EN M M M NPD NPD NPD NPD évente 2 MSZ EN MSZ EN évente 2 MSZ EN Térfogat-állandóság MSZ EN Acélgyártási salak esetén osztály - MSZ EN V5 évente 2 MSZ EN V7,5 Veszélyes összetevők Savoldható szulfáttartalom MSZ EN A gyártóra vonatkozó működési engedélyek szerint *- Levegőn hűlt kohósalak esetén. MSZ EN alapján NPD Tartalmaz / Nem tartalmaz - MSZ EN évente 2 MSZ EN V5 V7,5 V5 V7,5 NPD NPD NPD NPD - MSZ EN M M M M M M M MSZ EN MSZ EN MSZ EN osztály évente 2 MSZ EN AS0,2 - MSZ EN AS0,8 AS1,0* - MSZ EN AS0,2 AS0,8 AS1,0* AS0,2 AS0,8 AS1,0* AS0,2 AS0,8 AS1,0* AS0,2 AS0,8 AS1,0* AS0,2 AS0,8 AS1,0* AS0,2 AS0,8 AS1,0*

19 8. Mit tartalmaz a termék elnevezése? Pl.: NZ 4/8 andezit, Komló 1. Szemszerkezeti tulajdonságok: G c 85/15; G T 20/70, de a referencia értéktől csak + 15%-al, aszfalt gyártás esetén + 12%-al lehet eltérni. 2. Tisztasági követelmény: f 2 3. Lemezességi szám: FI(%) max Kőzetfizika: LA (20-30); M DE (15-25); PSV (44-50,NPD) 5. Időállóság: MS18; WA 24 (1 v.2);f(1 v.2) 6. Kőzet megnevezése: andezit 7. Származási hely: Komló

20 9. Késztermékek tárolása, szegregálódás A késztermékek tárolása, kiszolgálása az alábbiaktól függ: gyártóüzemi technológiájának kapacitásától a termékre vonatkozó piaci igénytől szállítás mennyiségétől és ütemétől A gyártóüzemi sajátosságok alapján a depóképzés-értékesítés kapcsolata is meglehetősen sokféle lehet, például a termékek gyártását követően: közvetlenül gépjárműre kerül silóba kerül szalagvégnél képzett depóniába kerül elhordásra kerül a technológiától és egy másik helyszínen deponálják valamilyen módon, az értékesítés ebből a depóniából történik a termék a felhalmozott depóniából elszállításra kerül, de nem a végfelhasználóhoz; ebben az esetben ismételt deponálás, majd a depóniából az értékesítés megtörténik

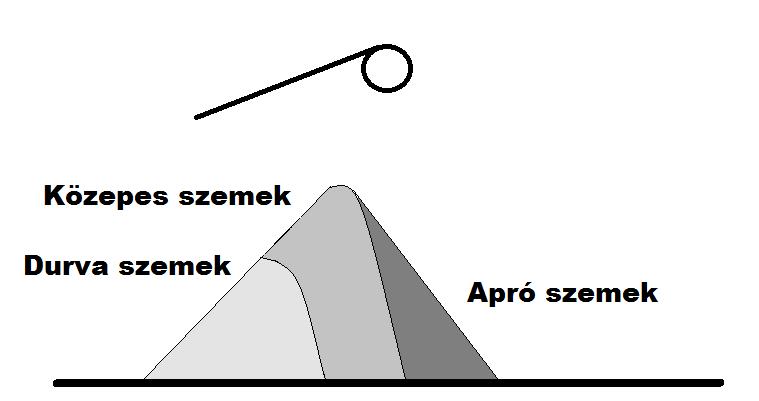

21 Deponálás 9.1. Szegregálódás (természetes osztályozódás) A zúzottkövek készlettéren történő deponálásánál szegregáció jön létre. Ennek eredményeként a gondosan előállított termék ismételten szétosztályozódik.

22 Szállítás 9.1. Szegregálódás (természetes osztályozódás)

23 9.1. Szegregálódás (természetes osztályozódás) Mit jelent ez a keverőtelepen? 1. Tárolóba kerül 2. Silóba kerül

24 9.2. Különböző depózási módszerek Terítő vagy fix szállítószalaggal Depózási módszer Termékosztályoknál alkalmazható depózási módszerek G F G C G A Depózási módszer kockázata 0/D (D 4) d/d 0/D (D>4) Elfogadható Megfelelő Nem javasolt Alacsony a szegregáció kockázata. Megjegyzések Előnyök Nagyon olcsó módszer, mert nem igényel többleterőforrásokat. Nincs közlekedés a depónián. Szállítójárművel (dömper, teherautó) Elfogadható Elfogadható Nem javasolt Szegregációt tekintve jelentős a kockázat. Heterogenitás nem ismert elszedéskor, anyagkiadás során. Olcsó módszer. Nincs közlekedés a depónián. Munkagéppel, lebillentett szállítmányok felhalmozásával Megfelelő Javasolt Megfelelő Alacsony a szegregáció kockázata. Szennyeződhet a gumikerekek által. Egyszerű, könnyen végrehajtható. A felrakodás lehetőséget ad a homogenizálásra. Depózás rétegesen szállítójárművel Nem javasolt Elfogadható Nem javasolt Folyamatos a közlekedés a depón, ezért szennyeződhet aprózódhat, nehézkes a közlekedés Legkisebb a szegregáció kockázata. Egyenletes minőség anyagkiadás során. Fentiektől eltérő módszerek is alkalmazhatók Egyedileg mérlegelendő, mintavételi tervben kezelendő

25 10. Mintavétel A vizsgálati eredmények megbízhatósága szakszerű és gondos mintavétel nélkül nem lehetséges. Az eljárás betartásával és körültekintő mintavételekkel a laboratóriumi minta kellően nagy biztonsággal képes jellemezni az alaphalmaz tulajdonságait. A mintavétel célja mindig meghatározza a mintavétel módját. (Pl.: technológiai berendezés beállítása, késztermék minősítése, szemszerkezeti vizsgálat, kőzetfizikai vizsgálat stb.) Az egyes depózott termékek esetében a vizsgálathoz szükséges minimális mintát a szemnagyságtól függően különböző mennyiségekben kerül meghatározásra. A vizsgált anyagmennyiség függ a szemcsemérettől.

26 Vizsgálati minta mennyisége A szemnagyság függvényében vételezendő egyes minta és gyűjtőminta mennyiségek D max gyűjtőminta minimális tömege (kg) egyes minták minimális száma (db) egyes minták megoszlása a depónián kúp alakú depó esetén prizma alakú depó esetén felső középső alsó felső középső alsó Laboratóriumi minta minimális tömege szemmegoszláshoz (kg) ,

27 Minta csökkentése A mintavételezésből származó nagymennyiségű mintát a vizsgálatokhoz szükséges mennyiségre kell csökkenteni, amely történhet: Negyedeléssel Réses mintaosztóval

28 Mintavételi terv A gyártás és felhasználás sokfélesége miatt mintavételi tervre van szükség, amelynek minimálisan az alábbiakat kell tartalmaznia: a terv készítéséért felelős szervezet vagy/és személy nevét, a kőanyaghalmaz típusát (felhasználási terület), a vonatkozó termékeket, vagy azok jellegét, a mintavétel célját, a vizsgálandó tulajdonságokat, a mintavételi helyek megnevezését, a mintavétel gyakoriságát, vagy rendszerét, az egyes minták számát és hozzávetőleges tömegét, mintavételnél alkalmazott eljárásokat, mintacsökkentés módját és módszerét, a minták jelölését, amennyiben értelmezhető.

29 Mintavételi terv Gyártó üzem megnevezése: Terméktípusok: MINTAVÉTELI TERV MSZ EN szabvány alapján KŐKA Kft komlói andezitbánya Zúzott andezit aszfalt és betonkeverékekhez A bányaüzem által alkalmazott deponálási módszerek a gyakoriság sorrendjének jelölésével (1 leggyakoribb) Termékek megnevezése: KZ 2/4 KZ 4/8 KZ 8/11 KZ 11/16 NZ 0/2 NZ 0/4 NZ 4/11 NZ 11/22 NZ 22/32 Siló Fix szállítószalag Egyéb: Mintavételhez kapcsolódó információk Gyűjtőminta tömege (kg) Szállítószalagról* M M M M M M M M E Mintavétel helye: I. üzem Silóba hordó szalag Depózó szalag I. üzem Depózó szalag Egyesminták száma/szalaghossz (m): 1/1 1/1 1/1 1/2 1/1 1/1 1/1 1/2 1/2 Depóniából* E E E E E E E E E Egyes minták száma (db)/tömege (kg) 27/1 27/1 27/1 27/1 27/1 27/1 27/1 27/1 27/1 A különböző depóniából történő mintavételek a gyakoriság sorrendjének jelölésével (1 leggyakoribb) Fix szállítószalag alól kézi mintavétel Depózással képzett depóniából nk nk nk nk nk nk nk nk nk Munkagéppel Kézi módszerrel Silóból Egyes minták száma 1/1 1/1 1/1 1/2 1/1 1/1 1/1 1/2 1/2 Kiegészítő információk: A mintavétel során jelen mintavételi terv, és a társaság üzemi gyártásellenőrzési rendszerében kialakított, vonatkozó szabályozással összhangban lévő eljárásrend az irányadó. Mintacsökkentés módja Réses mintaosztóval x x x x x x x x x Negyedeléssel na na na na na na na na na Egyéb: Elvégzendő vizsgálatok MSZ EN Szemmegoszlás vizsgálat x x x x x x x x x MSZ EN 933-3Lemezességi szám MSZ EN 933-9Finomszemek minősége

30 11. Hogyan működtessük a gyártásellenőrzési rendszert? 1.lehetőség: Úgy, ahogyan eddig?! 2. lehetőség: Statisztikai értékelés Egyszerű Magyarázkodás-mentes Szokványos Újszerű Magyarázatra szorul Figyelembe veszi az iparági sajátosságokat

31 11.1. Statisztikai értékelési rendszer Hátrányai: Szigorúbb követelmény a megszokottól Termékenként egyedi határértékek kezelése Nagyobb depózási-mintavételi felelősség Előnyei: Jellemző szemmegoszláshoz igazodó követelmények Tervezhetőség a felhasználónál Egyedi nemmegfelelőségek kezelése Iparági sajátosságok figyelembe vételének lehetősége

32 12. Terméktanúsítással kapcsolatos újdonságok Direktívák Az útügyi műszaki előírás (továbbiakban: UME) szerint gyártott építési terméket előállító gyártónak meg kell felelnie a 275/2013. (VII. 16.) Korm. rendeletnek, és a 305/2011 EU (továbbiakban: CPR) rendeletnek is. Ezen útügyi műszaki előírás követelményrendszerének része, hogy a harmonizált termékszabványoknak megfelelően gyártott összes építési terméket, az 568/2014 EU rendeletben részletezett teljesítmény állandóságának értékelésére és ellenőrzésére (továbbiakban: AVCP) szolgáló rendszerei közül a 2+ rendszer követelményeit kell alkalmazni a gyártás során. A 2+. rendszer alkalmazása során a gyártó feladata a termék MSZ EN 13043, MSZ EN és az MSZ EN 13242, MSZ EN harmonizált európai szabvány szerint gyártott építési termék teljesítményének értékelése, a gyártásellenőrzés, beleértve az üzemben, vizsgálati terv szerint vett kőanyaghalmaz minták folyamatos vizsgálatát is.

33 12.1. Vizsgálati gyakoriság csökkenthető 1. Magas szinten automatizált berendezések használata esetén 2. Bizonyítottan egyenletes a termékek minősége 3. Kiváló minőségű származási hely 4. Minőségirányítási rendszer működtetése 5. További feltételek: - Vizsgálatok gyakoriságának csökkentése dokumentálásra kerül - Meghatározásra kerül a csökkentés mértéke - Kimutatást kell készíteni a vizsgálatok gyakoriságáról - A teljesítményállandóság értékelését tanúsító szervezettel kell elvégezni a 2+ feltételei alapján

34 12.2. Kötelező dokumentumok Dokumentum Funkció Jogosult Típusvizsgálat Teljesítménynyilatkozat CE dokumentum ÚJ! Termék műszaki adatlap ÚJ! Várható szemmegoszlás Szállítólevél Tanúsítvány A gyártó ezzel igazolja, hogy a rendelkezésére álló erőforrásokkal milyen teljesítménnyel rendelkező terméket tud előállítani. A gyártó ezzel adja meg az adott termékének műszaki céljellemzőit az elkészített típusvizsgálatban meghatározott jellemzők alapján. Ez a termék műszaki specifikációja. A gyártó ezzel igazolja, hogy az üzemeltett gyártásellenőrzési rendszerének tapasztalatai alapján a termék megfelel az előzetes cél-paramétereknek (teljesítménynyilatkozat) A gyártó ezzel adja meg a termékére jellemző és vizsgálati eredményekkel igazolt ingadozási tartományt, valamint a vonatkozó követelményeket. Lehetővé teszi a vevő számára a termék alkalmasságának eldöntését. A gyártó ezzel adja a termékére jellemző és vizsgálati eredményekkel igazolt gyártási tartományt. A termék műszaki adatlap szűkített változata, illetve annak része is lehet. A gyártó ezzel igazolja az értékesített termék azonosítását, illetve mennyiségét. A gyártó ezzel igazolja, hogy az általa működtetett üzemi gyártásellenőrzési rendszer megfelel az arra vonatkozó jogszabályi feltételeknek. A dokumentumot a gyártó és a tanúsító szervezet használja a alapvizsgálat és a folytatólagos felügyeleti eljárás során. A gyártó köteles a dokumentumot valamennyi ajánlatra vonatkozóan közölni, a termék nyilvános dokumentuma. A gyártó köteles a dokumentumot valamennyi ajánlatra vonatkozóan közölni, a termék nyilvános dokumentuma. A gyártó köteles a dokumentumot valamennyi ajánlatra vonatkozóan közölni, a termék nyilvános dokumentuma A gyártó köteles a dokumentumot valamennyi ajánlatra vonatkozóan közölni, a termék nyilvános dokumentuma Tételenként kiállított dokumentum. A gyártó köteles a dokumentumot valamennyi ajánlatra vonatkozóan közölni, a termék nyilvános dokumentuma.

35 Köszönöm a megtisztelő figyelmet! Jó szerencsét!
