1 HASZNÁLATI ÚTMUTATÓ Gérfűrész 55004

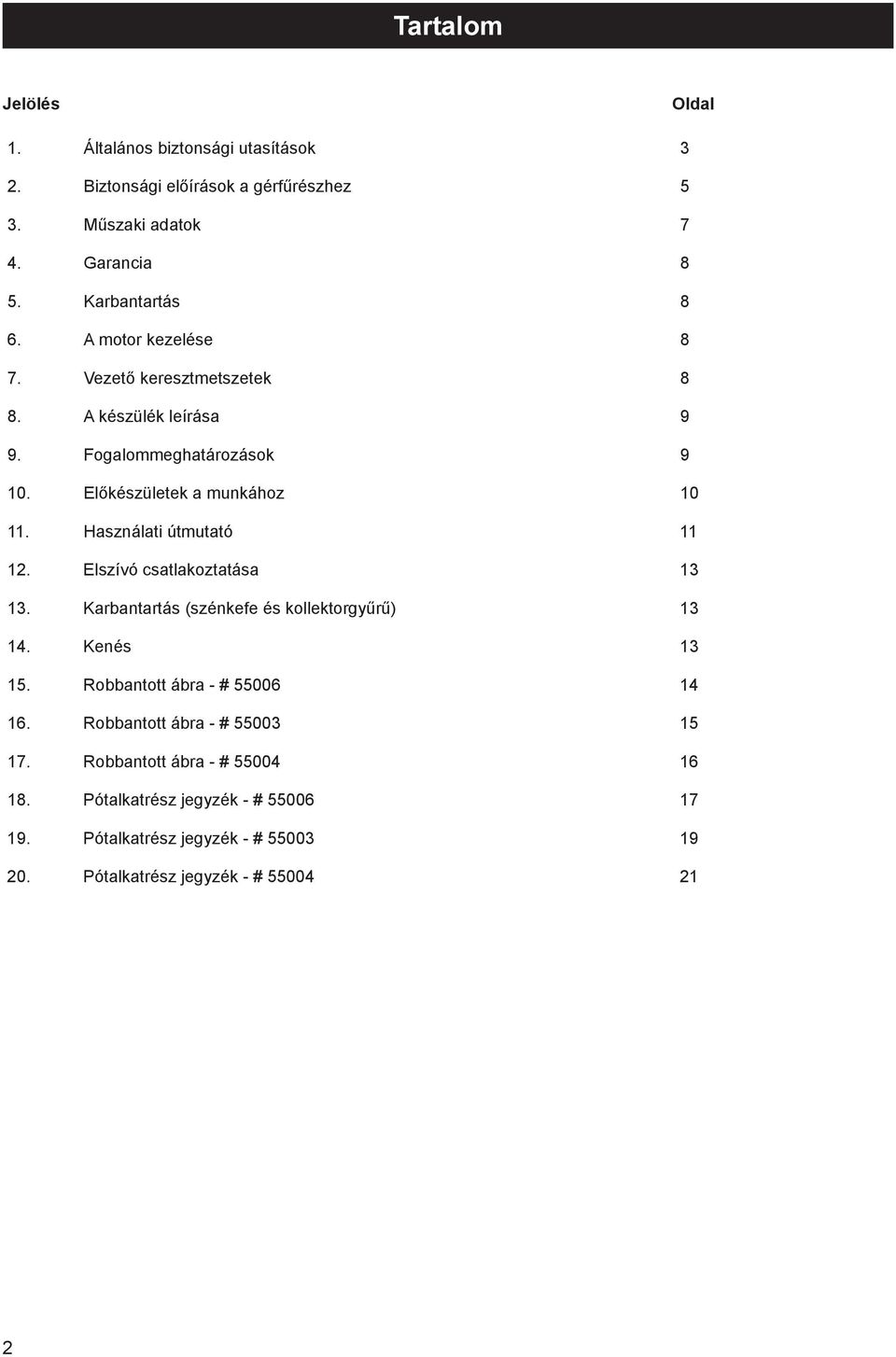

2 Tartalom Jelölés Oldal 1. Általános biztonsági utasítások 3 2. Biztonsági előírások a gérfűrészhez 5 3. Műszaki adatok 7 4. Garancia 8 5. Karbantartás 8 6. A motor kezelése 8 7. Vezető keresztmetszetek 8 8. A készülék leírása 9 9. Fogalommeghatározások Előkészületek a munkához Használati útmutató Elszívó csatlakoztatása Karbantartás (szénkefe és kollektorgyűrű) Kenés Robbantott ábra - # Robbantott ábra - # Robbantott ábra - # Pótalkatrész jegyzék - # Pótalkatrész jegyzék - # Pótalkatrész jegyzék - #

3 1. Általános biztonsági utasítások 1. Ismerkedjen meg alaposan a készülékkel. Figyelmesen olvassa végig a teljes használati útmutatót és tekintse meg a gépen elhelyezett figyelmeztetéseket is. Ismerkedjen meg a gép használatával és teljesítőképességével, illetve a használatához kapcsolódó kockázatokkal. A használati útmutatót őrizze meg, később is szüksége lehet rá. 2. Biztosítsa a megfelelő földelést A fűrészgép kettős szigetelésű. Ez azonban nem jelenti azt, hogy az érintésvédelmi utasításokat figyelmen kívül hagyhatja. 3. A védelmi eszközöket tartsa működőképes állapotban, felszerelve és beállítva, azok nélkül a gépet ne használja. 4. A beállító szerszámokat távolítsa el! A gép minden indítása előtt ellenőrizze le, hogy a gépben nem maradt-e beállító szerszám. 5. A munkahelyet tartsa tisztán és rendben A rendetlen munkahely, a szétszórt szerszámok és munkadarabok balesetet okozhatnak. A padlón található forgácsokon, viaszon, stb. könnyen elcsúszhat. 6. Ne dolgozzon veszélyes környezetben Az elektromos kéziszerszámot nedves vagy vizes környezetben ne használja. Biztosítsa a munkaterületet megfelelő megvilágítását és akadálymentes megközelíthetőségét. 7. A gyerekeket tartsa távol a munkahelytől! Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. 8. A műhelyt és a szerszámokat védje a gyerekektől Kapcsolja le a főmegszakítót, zárja be a szekrényeket és gépeket. 9. A gépet ne terhelje túl A munkát gyorsabban el tudja végezni, ha a gépet nem terheli túl. 10. Használja a munkához legmegfelelőbb szerszámot Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. 11. Használjon megfelelő munkaruhát Ne hordjon szabadon lógó ruhát, nyakkendőt, ékszereket (gyűrűt, nyakláncot stb.), amelyet a gép forgó részei elkaphatnak és behúzhatnak. Munka közben álljon stabilan (viseljen csúszásmentes cipőt). Ha Önnek hosszú a haja, akkor használjon sapkát vagy hajhálót. 12. Védőszemüveg használata kötelező Munka közben viseljen a DIN szabványnak megfelelő védőszemüveget. A normál szemüvegek csak kisebb ütközések ellen védik meg a szemet, a megfelelő védelmet csak speciális védőszemüvegek biztosítják. Ha munka közben egészségre káros por keletkezik, akkor használjon légszűrő maszkot, illetve hosszabb munkavégzés esetén javasolt a fülvédő viselése is. 13. A fűrészelendő munkadarabot fogja be A munkadarab biztos megfogásához használjon satut vagy asztalos szorítót. A befogott munkadarab nem csúszik el, és a kéziszerszámot két kézzel tudja megfogni a fűrészeléshez. 14. Munka közben álljon stabilan Kerülje az olyan testtartásokat, amelyek az egyensúly elvesztését okozhatják. 15. Elővigyázatosan kezelje a szerszámokat A szerszámokat tartsa tisztán és élezett állapotban. Tartsa be a karbantartási előírásokat, valamint a szerszámcserére vonatkozó utasításokat. 3

4 16. A kéziszerszámot feszültségmentesítse Az elektromos kéziszerszámon végzett bármilyen munka előtt, a hálózati csatlakozódugót húzza ki az aljzatból. 17. Előzze meg a kéziszerszám véletlen beindítását A kéziszerszám csatlakozódugójának a bedugása vagy kihúzása előtt a gép főkapcsolóját kapcsolja le. 18. Csak ajánlott tartozékokat használjon Tartsa be a tartozékokhoz mellékelt használati útmutató előírásait. A jóváhagyás nélküli tartozékok veszélyesek lehetnek. Figyelem! Saját biztonsága érdekében a fűrészgépet csak akkor használja, ha azt az útmutató szerint teljesen összeszerelte és elolvasta, valamint megértette az összes utasítást. 19. A gépre ne álljon rá A gép nem létra, arra nem szabad rálépni, a gép felborulhat és súlyos sérüléseket okozhat. A munkadarabokat és szerszámokat úgy helyezze el, hogy azokat anélkül elérje, hogy a gépre fel kellene állnia. 20. Ellenőrizze le a gép sérülésmentességét Minden használatba vétel előtt alaposan ellenőrizze le a gépet és védőberendezéseit, valamint azok működőképességét. Ellenőrizze le a gép beállítását és akadálymentes futását, a gépen nem lehetnek a működést negatívan befolyásoló sérülések vagy repedések. A sérült részeket és alkatrészeket cserélje ki, vagy vigye a készüléket szakszervizbe. 21. A működő gépet ne hagyja felügyelet nélkül A gépet kapcsolja le, és csak akkor távozzon el, ha a gép már teljesen leállt. 4

5 2. Biztonsági előírások a gérfűrészhez Az első használatbavétel előtti lépések 1. Összeszerelés és beállítás 2. Az alábbi részek funkcióinak és használatának az ismerete. A. Be- és kikapcsoló elemek B. Alsó és felső védőburkolat C. Orsórögzítő gomb, kapcsolók a fogantyún D. ferdefűrészelés beállítása, ütközők, rögzítők 3. Olvassa el az összes biztonsági és használati utasítást, és csak akkor használja a gépet, ha mindent megértett. 4. Vegye figyelembe a gérfűrészen található figyelmeztetéseket is. 5

6 Minden használatba vétel előtt 1. Ellenőrizze le a gérfűrészt. Ha gépen sérült és kopott alkatrészek vannak, illetve valamilyen alkatrész nincs felszerelve, vagy a hálózati vezeték sérült meg, akkor a gépet ne kapcsolja be. A használatba vétel előtt cserélje ki a rossz alkatrészeket, szerelje fel a hiányzó részt vagy a gépet vigye szakszervizbe. 2. Munka közben védje a szemét, kezét, arcát és hallását. 3. Munka közben viseljen a DIN szabványnak megfelelő védőszemüveget. A munka közben keletkező forgács a szemébe repülhet, ami akár tartós szemsérülést is okozhat. Megfelelő védőszemüveget vásárolhat a gérfűrész eladójától is. A DIN szabvány előírásainak nem megfelelő védőszemüveg nem védi meg a szemét, a szétrobbanó üveg szemsérülést okozhat. 4. Ha munka közben por keletkezik, akkor a védőszemüvegen túl használjon porszűrő maszkot is. 5. A fűrésztárcsa elakadásának, a gép visszarúgásának, vagy a munkadarab kilökésének a megakadályozása érdekében tartsa be az alábbiakat. 6. Válasszon olyan fűrésztárcsát, amely a legjobban megfelel az adott fűrészelési munkának. A gérfűrésszel csak faanyagokat, esetleg puha fémeket (alumínium), műanyagot, fa lemezeket stb. szabad fűrészelni. 7. A fűrésztárcsa forgásiránya feleljen meg a gépen található nyíl szerinti forgásiránynak. A fűrésztárcsa fogai a gép elején lefelé nézzenek. 8. Csak élezett és sérülésmentes, valamint megfelelően felszerelt és beállított fűrésztárcsát használjon. Húzza ki a hálózati vezetéket és a fűrész fejet nyomja le. Kézzel forgassa meg a fűrésztárcsát, annak akadálymentesen kell elfordulnia. A fejet fordítsa el 45 -kal és próbálja meg így a fűrésztárcsa elforgatását. Amennyiben a fűrésztárcsa valamelyik helyzetében elakad, akkor a fejet a 6. pontban leírtak szerint állítsa be ismét. 9. A fűrésztárcsát és a gép többi részét is tartsa tisztán. 10. A fűrésztárcsa menesztőt a kiesztergált résszel befelé (a fűrésztárcsa felé) kell felszerelni. 11. A menesztő kiesztergált peremének fel kell ülnia a fűrésztárcsára. 12. A menesztő csavarját 13-as dugókulccsal kell meghúzni. 13. A védő és rögzítő elemeket húzza meg, ezeken nem lehet rendellenes kopás vagy túl nagy hézag. 14. Soha ne fűrészeljen csak kézből. a. A fűrészelendő anyagot mindig nyomja neki az asztalnak vagy a párhuzamvezetőnek, a munkadarab fűrészelés közben nem mozdulhat el. Ügyeljen arra, hogy a munkadarab alatt ne halmozódjon fel a forgács. b. Ügyeljen arra, hogy az elfűrészelés után a munkadarab ne essen le, lehetőleg a teljes szélességében támassza meg a fűrészelendő anyagot. c. Amennyiben a fűrészelendő anyagot nem lehet teljes szélességében alátámasztani, akkor használjon támasztóbakot vagy egyéb segédeszközt. 15. A levágott darabok nem maradhatnak a gépen. Ellenkező esetben azokat a fűrésztárcsa elröpítheti. 16. Soha ne fűrészeljen egyidejűleg több darabot összefogva. 17. Legyen különösen figyelmes a túl nagy, vagy túl kicsi méretű és nehezen fűrészelhető anyagok megmunkálása során. a. Ha a gép támaszai nem elegendőek a túl hosszú munkadarabokhoz, akkor használjon más kitámasztót (asztalt, bakot stb.). b. Ne fűrészeljen olyan kisméretű munkadarabot, amelyet nem tud biztonságosan megfogni vagy befogni. c. Profilos anyagok fűrészelése során ügyeljen arra, hogy a munkadarab ne tudjon elfordulni és elakadni a fűrésztárcsában. A profilos anyagot megfelelő módon fektesse fel az asztalra, rögzítse le, vagy fogja meg úgy, hogy az ne tudjon lehajolni, lefordulni, és ne tudja befeszíteni a fűrésztárcsát. d. A kör keresztmetszetű munkadarabokat erősen fogja meg, és jól támassza ki. Ellenkező esetben a munkadarab elfordulhat a tengelye körül és leblokkolhatja a fűrésztárcsát. Ha lehet, akkor a kör keresztmetszetű anyagokat is fogja be. 18. A fűrészelt anyagban nem lehetnek szegek, csavarok vagy más idegen anyagok. 19. Illetéktelen személyeknek ne engedje meg, hogy a géphez érjenek, illetve tartsa őket biztonságos távolságra a munkahelytől. 20. A gérfűrészt csak akkor kapcsolja be, ha előtte az asztalról a munkadarabon kívül minden más tárgyat eltávolított. 21. Hosszabb munkavégzés esetén javasoljuk fülvédő viselését. 22. Előzze meg a gép általi véletlen behúzásokat. 1. Ne használjon védőkesztyűt fűrészelés közben. 2. Na viseljen ékszereket és szabadon lógó ruhát. 3. Ha Önnek hosszú a haja, akkor használjon sapkát vagy hajhálót. 4. A munkakabát ujját gombolja be vagy tűrje fel. 23. A véletlen indítások okozta sérülések elkerülése érdekében, bármilyen beállítási munka, fűrésztárcsa csere, karbantartás vagy tisztítás előtt a gérfűrész hálózati vezetékét húzza ki a fali aljzatból. 6

7 24. Az áramütések elkerülése érdekében legyen óvatos a hálózati vezeték kihúzása és bedugása során, a művelet közben nem fogjon meg földelt fém tárgyakat. 25. A csatlakozódugót a hálózati vezetéknél fogva ne húzza ki a fali aljzatból. Védje a hálózati vezetéket magas hőtől, olajtól, oldószerektől és éles tárgyaktól. 26. A forgó fűrésztárcsára kenőanyagot vagy a fűrészelést segítő anyagot felhordani tilos. 27. Gyúlékony folyadékok vagy robbanó gázok közelében ne használja a gérfűrészt. 28. Ne használjon nem ajánlott és idegen tartozékokat a gépen, ezek sérülést okozhatnak. Csak ajánlott fűrésztárcsákat használjon. Fűrészelés közben 1. A fűrészelés megkezdése előtt várja meg az üresjárati fordulatszám elérését. Ha furcsa hangokat hall vagy túl erős rezgéseket érez, akkor a gépet kapcsolja le és a hálózati vezetéket húzza ki az aljzatból, majd állapítsa meg a jelenség okát. A jelenség okának a megszüntetéséig ne kapcsolja be a fűrészgépet. 2. A levágandó darabot ne fogja meg, hagyja szabadon leesni. A szabad és leeső darabot ne fogja be és ne támassza meg. A levágandó darab legyen teljesen szabad. Ha valamilyen módon megakadályozza a levágandó darab szabad mozgását, akkor ez elakadhat a fűrésztárcsában, illetve azt a fűrésztárcsa eldobhatja. 3. Munka közben ügyeljen a kezei helyzetére, nehogy azok véletlenül a fűrésztárcsa alá csússzanak. 4. A fűrészelés előtt hagyja, hogy a fűrésztárcsa elérje az üresjárati fordulatszámot. 5. A fűrészfejet csak olyan sebességgel mozgassa lefelé (nyomja a munkadarabba), hogy a motor ne legyen túlterhelve, illetve a fordulatszám ne csökkenjen le jelentős mértékben. 6. A beragadt anyagot csak azután távolítsa el, hogy lekapcsolta a fűrészgépet és kihúzta a hálózati vezetéket a konnektorból. 7. Az anyag átfűrészelése után a fűrészfejet hagyja alsó helyzetében, kapcsolja le a főkapcsolót és várja meg a fűrésztárcsa lefékezését. Csak ezt követően emelje fel a fűrészfejet. 3. Műszaki adatok # # # Tápfeszültség / frekvencia 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz Motorteljesítmény 1900 W 1900 W 1900 W Fűrésztárcsa fordulatszáma /perc /perc /perc. Fűrésztárcsa / középfurat átmérője 210 / 30 mm 250 / 20 mm 250 / 20 Max. fűrészelési méret (90 -nál) mm mm mm Max. fűrészelési méret (45 -nál) mm mm mm Zajszint az EN szerint mérve 107 db (A) 107 db (A) 107 db (A) Tömeg 13,5 kg 18,5 kg 20 kg 7

8 4. Garancia Lásd a garancialevelet 5. Karbantartás 1. A gépet csak olyan szakszervizben javítassa meg, ahol a javításhoz eredeti gyári alkatrészeket használnak. 2. A fűrészgépet óvja a nedvességtől és folyadékoktól, azt csak száraz helyen használja. 6. A motor kezelése FIGYELEM! A motor védelme érdekében azt rendszeresen tisztítsa meg a portól és a forgácstól (fordítson különös figyelmet a szellőzőnyílásokra). 1. A fűrészgépet olyan aljzathoz csatlakoztassa, amelyben a feszültség 230 V, és amelyet 16 A-s kismegszakító és áramvédő-kapcsoló is véd. Az ennél magasabb értékű kismegszakító használata túlterhelés esetén a motor leégését okozhatja. 2. Amennyiben a fűrésztárcsa nem kezd forogni a kapcsoló benyomása után, akkor a kapcsolót azonnal engedje el. A CSATLAKOZÓDUGÓT HÚZZA KI AZ ALJZATBÓL. Ellenőrizze le a fűrésztárcsa akadálymentes forgathatóságát. Ha a fűrésztárcsa szabadon elforgatható, akkor próbálja meg ismét bekapcsolni a gépet. 2. Ha munka közben a fűrésztárcsa hirtelen leáll, akkor a kapcsolót azonnal engedje le, és húzza ki a hálózati vezetéket az aljzatból. Majd szabadítsa ki a fűrésztárcsát a munkadarabból. Csak ezt követően folytassa a fűrészelést. 3. A kismegszakító vagy az áramvédő-kapcsoló az alábbi esetekben szétkapcsolhat: a. a MOTOR TÚLTERHELÉSE ESETÉN. Ha a fűrésztárcsát nagy erővel nyomja a munkadarabba, vagy a gépet túl gyakran ki- és bekapcsolja, akkor motor túlterhelés (illetve a hajtómű meghibásodás) következhet be. b. A hálózati feszültség ± 10%-os ingadozása nem zavarja a fűrészgép működését. Hosszan tartó nagy terhelések esetében azonban biztosítani kell a stabil tápfeszültséget (lásd a típuscímkén). 4. A fűrésztárcsa forgás problémák oka lehet lelazult érintkező, rossz csatlakozás, túlterhelés, feszültség ingadozás, vagy túl kis vezető keresztmetszet (hosszabbító használata esetén). Ilyenkor ellenőrizze le a csatlakozásokat, a feszültség értékét, esetleg mérje meg az áramot. 7. Vezető keresztmetszetek Amennyiben a gépet hosszabbítóról üzemelteti, akkor túl hosszú vezeték és túl kicsi vezető keresztmetszet esetén akkora lehet a feszültségesés, amely már gondot okoz a motor normál működésében. A gép megfelelő üzemeltetéséhez a hosszabbító vezető keresztmetszete feleljen meg a felvett áramnak (teljesítmény-átvitelnek). A táblázatban feltüntetett vezetékhossz és keresztmetszet a kismegszakító és a gépet tápfeszültséggel ellátó aljzat közötti szakaszra vonatkozik. Teljesen mindegy, hogy falban lévő vezetékről vagy hosszabbító vezetékről van-e szó. Vezetékhossz Szükséges keresztmetszet 15 m-ig 1,5 mm² 15 és 40 m között 2,5 mm² 8

9 8. A gép részei 1. Kioldó kar 2. Fogantyú kapcsolóval 3. Rögzítő csavar 4. Asztaltoldó 5. Fűrészasztal 6. Ütköző 7. Rögzítő csavar 8. Forgácsgyűjtő zsák 9. Fogalommeghatározások Fűrészorsó Tengely, amelyre a fűrésztárcsa van felerősítve. Keresztirányú fűrészelés Szálirányra merőleges fűrészelés. Ferdefűrészelés A munkadarab felületére nem merőleges fűrészelés. Gérfűrészelés A munkadarab elülső felületére nem merőleges fűrészelés Duplán ferde fűrészelés A munkadarab felső és elülső felületére nem merőleges fűrészelés. Fordulatszám A forgó alkatrész egy perc alatt megtett fordulatszáma. Vágási vonal A munkadarabon kijelölt vagy a fűrésztárcsa által leírt vonal, amit a fűrésztárcsa a munkadarabba vág a megmunkálás során. Fűrésztárcsa foghajlás A fog csúcsának a kihajtása a fűrésztárcsa felületétől mérve. Vágási rés Hézag, amelyet a fűrésztárcsa az anyagba vág. Rosszul beállított dőlésszög A fűrésztárcsa rossz beállítása. Gyanta A fába száradt gyanta. Fűrészelendő anyag Az a munkadarab amelyet a fűrésszel fűrészelni kíván. 9

10 10. Előkészületek a munkához A gérfűrészt két kézzel megfogva vegye ki a csomagolásából. A gépet helyezze vízszintes és stabil felületre. A munkahelyen ne legyenek akadályok és idegen tárgyak. A gérfűrészt munkaasztalhoz kell rögzíteni. A fogantyút (A) megfogva a fűrészfejet nyomja le. A rögzítő gombot (B) húzza ki. A fűrészfejet engedje fel. 2. Az első fűrészelés előtt ellenőrizze le, hogy a fűrésztárcsa és az asztal között be van-e állítva a A fűrésztárcsa és az asztal közti 90 beállítása Ha szükséges, akkor a fűrészfejet az asztalhoz képest állítsa be 90 -ra az állító csavar (3) segítségével. Húzza meg az állító csavart (3). Egy fűrészelt próbadarabon mérje meg szöget és a 90 -tól való esetleges eltérést A ferde fűrészelés 45 -jának a beállítását hasonló módon hajtsa végre, a (D) állító csavar használatával. Két állító csavar (E) segítségével beállíthatja a 90 és 45 -os ütközőket. TIPP: a konkrét dőlésszög beállítását mindig ellenőrizze le valamilyen fűrészelt próbadarabon. 10

11 11. Használati útmutató A gérfűrészt a fogantyún belül található kapcsoló segítségével tudja bekapcsolni. A fűrészelés megkezdése előtt várja meg, míg a fűrésztárcsa felpörög az üresjárati fordulatszámra. A fűrészfejet a fogantyúnál fogva szép lassan nyomja le. A fűrészfejet egyenletes sebességgel, kapkodás nélkül nyomja le. Amikor a fűrésztárcsa már elérte a munkadarabot, akkor a fűrészfejet az anyagtól és méretétől, továbbá a fűrészelési művelettől függően finoman nyomja bele az anyagba. Fűrészelés közben a munkadarabot nyomja neki a kitámasztó felületnek. Ha hosszú darabot fűrészel, akkor használjon kiegészítő támaszokat. Az anyag átfűrészelése után a fűrészfejet emelje fel a felső helyzetébe és ellenőrizze le, hogy a védőburkolat megfelelően véd-e a fűrésztárcsa megérintése ellen. Csak élezett fűrésztárcsákat használjon. FIGYELEM! Életlen és sérült fűrésztárcsákat ne használjon. Ferdefűrészelés A ferde fűrészeléshez (45 -ig) előbb lazítsa meg a rögzítő kart (D) a gép hátoldalán. A fűrészfejet fordítsa el ütközésig (45 ) vagy a skála szerint a kívánt szögbe, majd a rögzítő kart (D) húzza meg. Gérfűrészelés A gérfűrészeléshez az asztalt a fűrészfejjel együtt 45 -kal jobbra és balra is el lehet fordítani. Az elfordítás szögét az asztal skálájának a segítségével lehet beállítani. Lazítsa meg a csavart (3), majd fordítsa el az asztalt (5) a fűrészfejjel együtt a kívánt szögbe, majd a csavart (3) ismét húzza meg. Szélesebb anyagok fűrészelése A vezetőrudak segítségével szélesebb anyagokat is lehet fűrészelni. Lazítsa meg a vezetőrudakat rögzítő csavart (7). Ügyeljen arra, hogy mindig teljesen átfűrészelje az anyagot (a fűrészfejet tolja hátra az ütközőig). A fűrészfejet lassan tolja a fűrészelendő anyagban (egészen ütközésig). Amennyiben a munkadarabot teljes szélességében egy fűrésztárcsa bemerítéssel át lehet fűrészelni, akkor a fűrészfejet mindig rögzítse le a csavarral (7). 11

12 Kombinált fűrészelés (gérfűrészelés 45 -ig) Példák a gérfűrészeléssel készített darabokra: A fűrésztárcsa cseréje FIGYELEM! A fűrésztárcsa cseréje előtt várja meg a tárcsa teljes lefékeződését, majd a hálózati vezetéket húzza ki az aljzatból. Csavarozza ki a (G) csavart, majd lazítsa meg a (H) csavart és vegye le a védőburkolatot. 2. A fűrésztárcsát (orsót) az (F) gombbal rögzítse le. 3. A menesztő csavarját (I) dugókulccsal csavarja ki (az óramutató járásával azonos irányba - balos menet). Vegye le a fűrésztárcsát majd tegyen fel egy másik fűrésztárcsát. Ügyeljen arra, hogy a fogak iránya megegyezzen a burkolaton látható nyíl irányával. Az új fűrésztárcsa felhelyezése előtt a menesztőt és az orsó környékét tisztítsa meg. A fűrésztárcsa felhelyezése után a menesztőt húzza rá az orsóra, majd a csavart csavarozza be és húzza meg (balos menet). Szerelje vissza a védőburkolatot. A fűrészfej felső és alsó helyzetében is próbálja ki a fűrésztárcsa akadálymentes forgását (feszültségmentes állapotban). 12

13 12. Elszívó csatlakoztatása Az elszívó csonkhoz (J) tömlővel porelszívót lehet csatlakoztatni. 13. Karbantartás (szénkefe és kollektorgyűrű) Javasoljuk, hogy a szénkefe cserét szakszervizben rendelje meg. A szénkefe csere során a szerviz ellenőrzi és karbantartja a kollektorgyűrűt is, így biztosítható a motor megbízható működése. 14. Kenés A villanymotor csapágyai az egész élettartamra elegendő kenőanyagot tartalmaznak (normál üzemeltetés esetén). Ezért karbantartást nem igényelnek. Kenés szükség esetén 1. Orsó kenése (nehéz futás esetén) Az állítóanyát lazítsa meg, majd cseppentsen néhány csepp olajat az alátétre és a súrlódó felületekre Szerelje ki az orsót és kenje meg a súrlódó felületeket. FIGYELMEZTETÉS! Az orsó kiszereléséhez le kell szerelni a felső burkolatot és a felső ütközőt. Ezt a munkát csak szakember végezheti el. Ügyeljen a rugó helyzetére a házon belül. A levétel előtt jelölje meg a helyzetét. 2. A védőburkolatot tartó kar kenése: a gép elemeinek a megfelelő működéséhez minden súrlódó és egymáson elmozduló felületet kenjen meg vékonyan varrógépolajjal. Ügyeljen arra, hogy az olajfilm mindenütt vékony legyen. A túl sok olaj por- és forgácslerakódáshoz vezethet. 3. FIGYELMEZTETÉS! Bármilyen beállítási munka, karbantartás vagy tisztítás előtt a gérfűrész hálózati vezetékét húzza ki a fali aljzatból. 13

14 Robbantott ábra - # 55006

15 16. Robbantott ábra - #

16 Robbantott ábra - # 55004

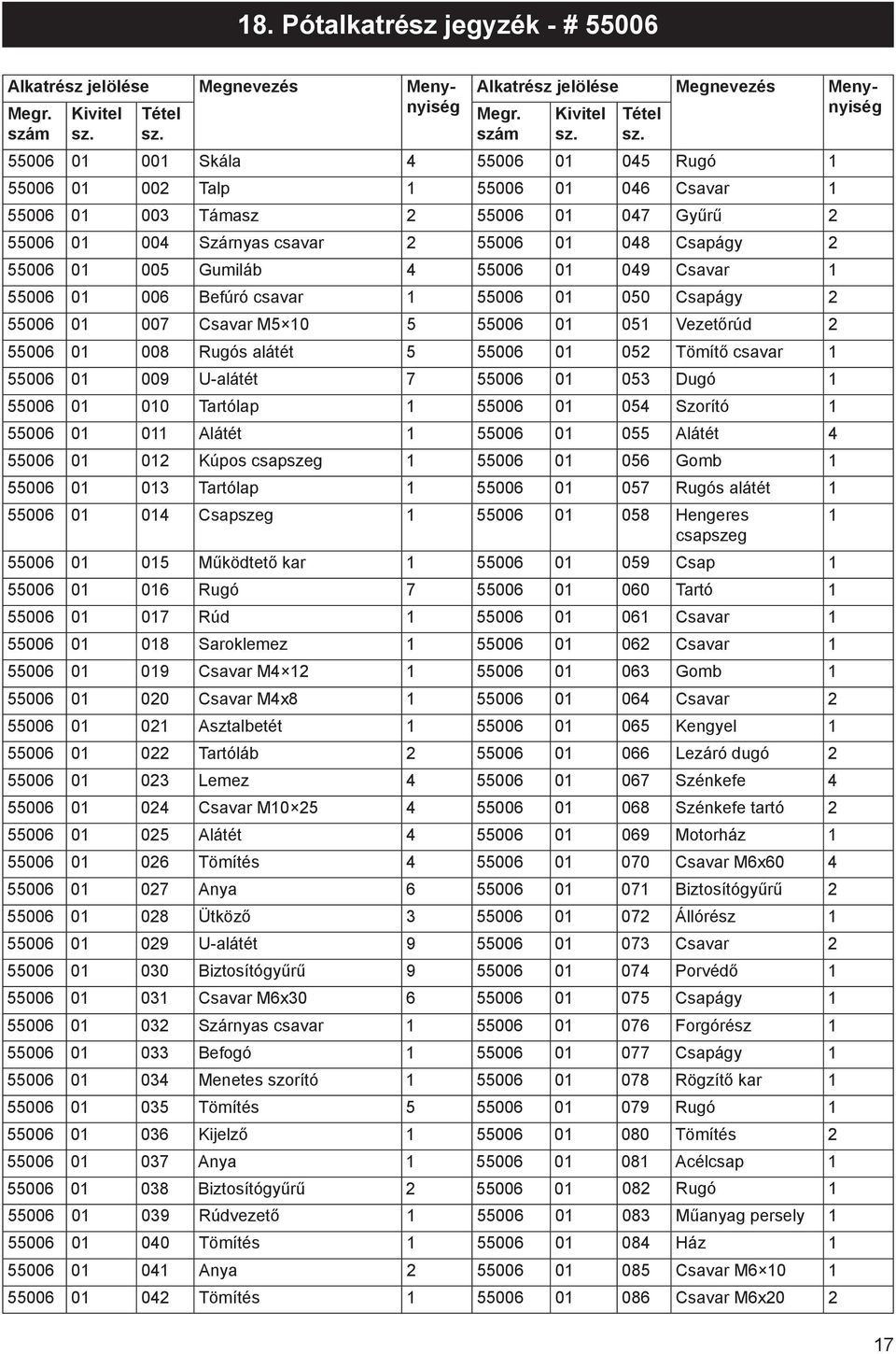

17 18. Pótalkatrész jegyzék - # Alkatrész jelölése Megnevezés Menynyiség Megr. Kivitel Tétel szám sz. sz. Alkatrész jelölése Megnevezés Menynyiség Megr. Kivitel Tétel szám sz. sz Skála Rugó Talp Csavar Támasz Gyűrű Szárnyas csavar Csapágy Gumiláb Csavar Befúró csavar Csapágy Csavar M Vezetőrúd Rugós alátét Tömítő csavar U-alátét Dugó Tartólap Szorító Alátét Alátét Kúpos csapszeg Gomb Tartólap Rugós alátét Csapszeg Hengeres 1 csapszeg Működtető kar Csap Rugó Tartó Rúd Csavar Saroklemez Csavar Csavar M Gomb Csavar M4x Csavar Asztalbetét Kengyel Tartóláb Lezáró dugó Lemez Szénkefe Csavar M Szénkefe tartó Alátét Motorház Tömítés Csavar M6x Anya Biztosítógyűrű Ütköző Állórész U-alátét Csavar Biztosítógyűrű Porvédő Csavar M6x Csapágy Szárnyas csavar Forgórész Befogó Csapágy Menetes szorító Rögzítő kar Tömítés Rugó Kijelző Tömítés Anya Acélcsap Biztosítógyűrű Rugó Rúdvezető Műanyag persely Tömítés Ház Anya Csavar M Tömítés Csavar M6x

18 Csavar Elszívó csatlakozó Kar Forgácsgyűjtő zsák Csavar M6x Mozgó védőburkolat Csavar Összekötő lap Csapágy Imbuszkulcs Csapágy Váltó Fogaskerék Csavar Homlok burkolat Fogantyú konzol Csapágy Csavar ST 6x Külső csapágy Csavar M5x Ék Felső ház Csapágyfedél Csavar ST 4.2x Csavar M Húzáskönnyítő Tartó alátét Hálózati vezeték Fűrésztárcsa Kábelvédő Tartó alátét Alsó ház Csavar M Kondenzátor Anya Tekercs Kis fedél Acéltárcsa Nagy burkolat Indítókar Alátét Kapcsoló Csavar Blokkoló Csavar M Biztosítógyűrű Biztosítógyűrű Szorító Vezető tárcsa 1 18

19 19. Pótalkatrész jegyzék - # Megr. szám Kivitel sz. Tétel sz. Megr. szám Kivitel sz. Tétel sz Biztosító anya M Konzol U-alátét Csapágy Gumiláb Csavar Talp Rúd vezető Támasz Géptartó Szárnyas csavar M6x Csavar M Kijelző Alátét Csavar M Szorító Acélgolyó Alátét Spirálrugó Gomb Menetes rúd Orsórögzítő Anya M Hengeres csapszeg Tartólap Csavar Csavar M Kengyel Rugós alátét Alátét U-alátét Lap Asztallap U-alátét Sín Biztosítógyűrű Csavar Csavar M Ütköző Anya M Befogó Kis fedél Szárnyas csavar M6x Nagy burkolat Csavar M8x Csavar Biztosítógyűrű Rugó U-alátét Šroub M8x Csavar M Összekötő lap Biztosítógyűrű Csavar M Rugós alátét Mozgó védőburkolat Anya M Csavar Csavar M8x Tartó alátét Alátét Fűrésztárcsa Szögskála Csavar Menetes szorító Tartó alátét Kijelző Rugó Csavar Fűrészorsó Kar Csapágy Rugó Lap Csavar Fogaskerék U-alátét Biztosítógyűrű Biztosítóanya Tűgörgős csapágy Csapágy Rugó Vezetőrúd Lap Tömítő lap Lezáró dugó Lezáró dugó Szénkefe Biztosító csavar M6x Szénkefe tartó Szorító Motorház 19

20 Csavar M6x55 Asztal Állórész Csavar M Forgórész U-alátét Csapágy Biztosítógyűrű Rögzítő kar Anya M Hajtómű ház Támasz Tartólap Kitámasztó Rögzítő lap Láb Rugó Támasz Műanyag persely Támasz Szorító Talp Csavar M6x Gumitalp Ház Csavar M8x Alátét U-alátét Anya M Biztosítógyűrű Csavar M6x Anya M Forgácsgyűjtő zsák Elszívó csatlakozó Csavar Kengyel Konzol Rugó Csavar Gumis betét Kapcsoló Konzol Csavar Fogantyú konzol Csavar Anya M Csavar M Felső ház Csavar Húzáskönnyítő Kondenzátor Tekercs Alsó ház Kábel törésgátló Hálózati vezeték Sín Csavarkulcs Burkolat 20

21 20. Pótalkatrész jegyzék - # Megr. szám Kivitel sz. Tétel sz. Megr. szám Kivitel sz. Tétel sz Biztosító anya M Konzol U-alátét Csapágy Gumiláb Csavar Talp Rúd vezető Támasz Géptartó konzol Szárnyas csavar M6x Csavar M Kijelző Alátét Csavar M Szorító Acélgolyó Alátét Spirálrugó Gomb Menetes rúd Orsórögzítő Anya M Hengeres csapszeg Tartólap Csavar Csavar M Kengyel Rugós alátét Alátét U-alátét Lap Asztal U-alátét Sín Biztosítógyűrű Csavar Csavar M Ütköző Anya M Befogó Kis fedél Szárnyas csavar M6x Nagy burkolat Csavar M8x Csavar Biztosítógyűrű Rugó U-alátét Csavar M8x Csavar M Összekötő lap Biztosítógyűrű Csavar M Rugós alátét Mozgó védőburkolat Anya M Csavar Csavar M8x Tartó alátét Alátét Fűrésztárcsa Szögskála Csavar Menetes szorító Tartó alátét Kijelző Rugó Csavar Fűrészorsó Kar Csapágy Rugó Lap Csavar Fogaskerék U-alátét Biztosítógyűrű Biztosítóanya Tűgörgős csapágy Csapágy Rugó Vezetőrúd Lap Tömítő lap Lezáró dugó Dugó Szénkefe Biztosító csavar M6x Szénkefe tartó Szorító Motorház 21

22 Állórész Rugó Csavar Csavar Porfogó Gumis betét Csapágy Kapcsoló Forgórész Konzol Csapágy Csavar Rögzítő kar Fogantyú konzol Hajtómű ház fedél Csavar Tartólap Anya M Lap Csavar M Rugó Felső ház Műanyag persely Csavar Szorító Húzáskönnyítő Csavar M6x Kondenzátor Ház Tekercs Alátét Alsó ház Anya M Kábel törésgátló Csavar M6x Hálózati vezeték Forgácsgyűjtő zsák Sín Elszívó csatlakozó Csavarkulcs Csavar Rögzítő kengyel Kengyel Burkolat Konzol

23 23

24 GARANCIALEVÉL 1. Az UNI-MAX által forgalmazott termékekre, az eladás napjától számítva: a Polgári Törvénykönyv rendelkezései alapján 24 hónap; a Kereskedelmi Törvénykönyv rendelkezései alapján 12 hónap garanciát ad. A garancia az anyaghibákra és a gyártási hibákra vonatkozik. Az egyéb, közvetett vagy közvetlen károkozásokért és meghibásodásokért, személyi sérülésekért vagy anyagi károkért nem vállalunk felelősséget. 2. A garancia nem vonatkozik a szakszerűtlen szerelés vagy használat, a túlterhelés, a használati útmutató előírásainak be nem tartása, nem megfelelő alkatrész vagy szerszám használata, illetéktelen személy beavatkozása, vagy nem megfelelő szállítás, illetve mechanikus sérülések miatt bekövetkezett károkra. Bizonyos termékeknél és alkatrészeiknél (például tartozékok, motorok, szénkefék, tömítő elemek és fúvókák stb.) a felhasználás során bekövetkező elhasználódást természetes kopásként kell kezelni, ezért ezekre a garancia nem vonatkozik. 3. A jótállási igény érvényesítéséhez igazolni kell a termék megvásárlását, valamint a garanciára való jogosultságot (a garancia ideje még nem járhat le), a reklamációt a vásárlás helyén kell bejelenteni. E célból, a reklamáció mielőbbi elintézése érdekében azt javasoljuk, hogy nyújtsa be a garancialevelet, melyen szerepel a gyártás és a vásárlás ideje, a gyártási szám (sorozatszám), az eladó bélyegzője és aláírása, illetve mutassa be a vásárlási bizonylatot (számlát stb.). 4. A reklamációt annál az eladónál kell bejelenteni ahol a terméket megvásárolta. A terméket komplett és összeszerelt állapotban kell megküldeni. 5. A garanciaidő a garanciális javítás időtartamával automatikusan meghosszabbodik. A reklamált terméket a hiba részletes leírásával, szabályszerűen becsomagolva (lehetőleg az e célból megőrzött eredeti csomagolásban), a mellékelt és kitöltött garancialevéllel, illetve egyéb, a vásárlást igazoló bizonylattal (számlával stb.) együtt küldje meg javításra. 6. A terméket a szerviz csak tiszta állapotban veszi át. Amennyiben a termék szennyezett, akkor a szerviz az átvételt megtagadhatja, vagy a tisztítás költségeit kiszámlázhatja a gép tulajdonosának. KH TRADING, Kft. Pf. 142 Tel.: 06/40/ Fax: 06/1/ Budapest (csak egy helyi hívás díját fizeti) Nyitvatartási idő: Hétfő - péntek: 8:00-17:00 SZERVÍZ UNI-MAX Hlavní Úžice Czech Republic INTERNET: ertekesites@uni-max.hu sales@uni-max.hu Reklamáció és szerviz: Magyarországi vevőink számára egy reklamációs gyűjtőhelyet üzemeltetünk, hogy minél jobban megkönnyítsük a reklamációs folyamatot. Az árut postán vagy a Trans-o-flex gyűjtőszolgálat segítségével lehet elküldeni a következő címre. A csomagon jól látható módon tüntesse fel: KH Trading begyűjtés Trans-o-flex Hungary Kft. logisztikai központ Heltai Jenő utca 73 Gyál, 2360 Bővebb információért forduljon a magyarországi callcentrum-hoz: ertekesites@uni-max.hu 06/40/ Termék: Gérfűrész Típus: Gyártás időpontja: Javítási bejegyzések: Gyártási szám (sorozatszám): Eladás időpontja, bélyegző, aláírás: 24
