Rádiójel vezérelt fűtőtermosztát készlet

Átírás

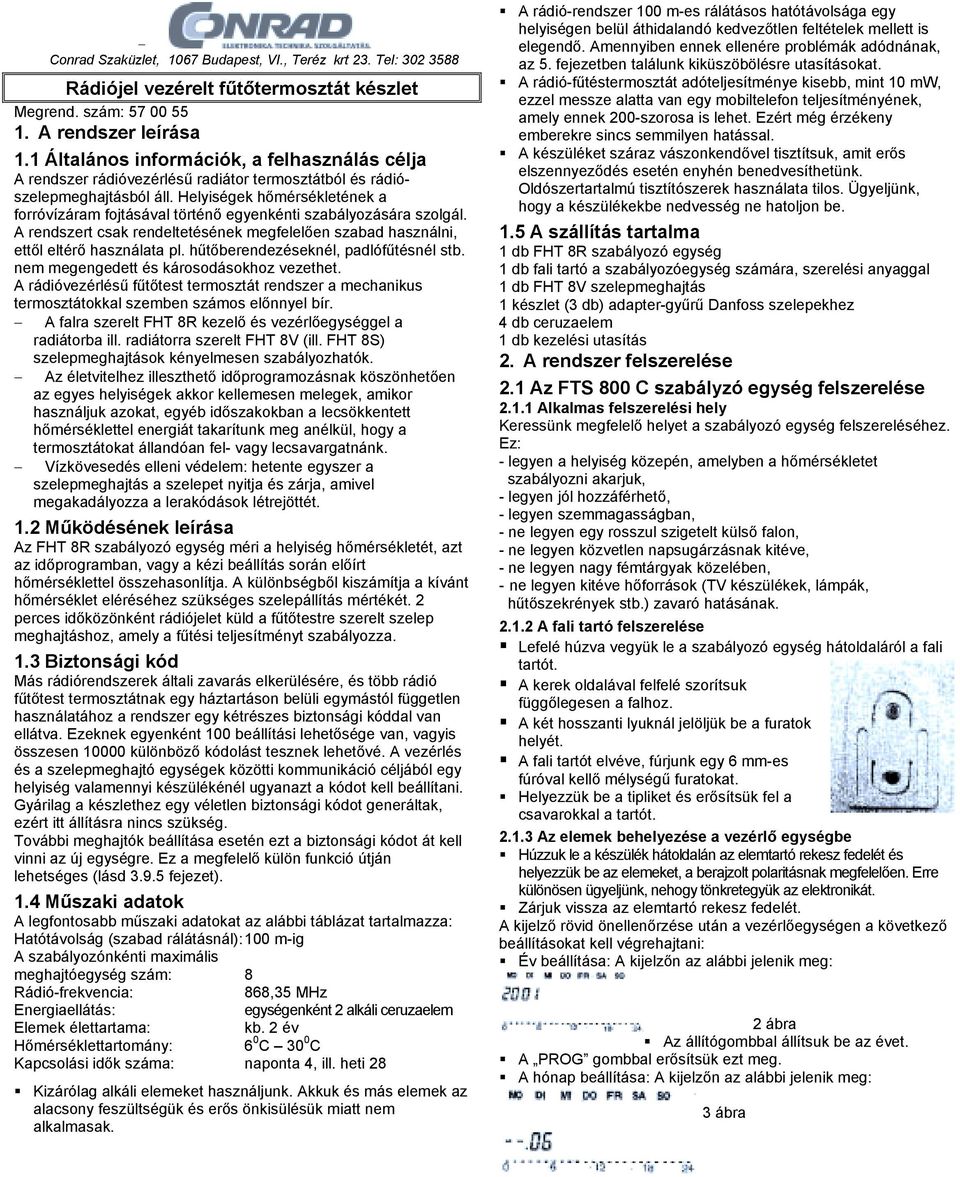

1 Conrad Szaküzlet, 1067 Budapest, VI., Teréz krt 23. Tel: Rádiójel vezérelt fűtőtermosztát készlet Megrend. szám: A rendszer leírása 1.1 Általános információk, a felhasználás célja A rendszer rádióvezérlésű radiátor termosztátból és rádiószelepmeghajtásból áll. Helyiségek hőmérsékletének a forróvízáram fojtásával történő egyenkénti szabályozására szolgál. A rendszert csak rendeltetésének megfelelően szabad használni, ettől eltérő használata pl. hűtőberendezéseknél, padlófűtésnél stb. nem megengedett és károsodásokhoz vezethet. A rádióvezérlésű fűtőtest termosztát rendszer a mechanikus termosztátokkal szemben számos előnnyel bír. A falra szerelt FHT 8R kezelő és vezérlőegységgel a radiátorba ill. radiátorra szerelt FHT 8V (ill. FHT 8S) szelepmeghajtások kényelmesen szabályozhatók. Az életvitelhez illeszthető időprogramozásnak köszönhetően az egyes helyiségek akkor kellemesen melegek, amikor használjuk azokat, egyéb időszakokban a lecsökkentett hőmérséklettel energiát takarítunk meg anélkül, hogy a termosztátokat állandóan fel- vagy lecsavargatnánk. Vízkövesedés elleni védelem: hetente egyszer a szelepmeghajtás a szelepet nyitja és zárja, amivel megakadályozza a lerakódások létrejöttét. 1.2 Működésének leírása Az FHT 8R szabályozó egység méri a helyiség hőmérsékletét, azt az időprogramban, vagy a kézi beállítás során előírt hőmérséklettel összehasonlítja. A különbségből kiszámítja a kívánt hőmérséklet eléréséhez szükséges szelepállítás mértékét. 2 perces időközönként rádiójelet küld a fűtőtestre szerelt szelep meghajtáshoz, amely a fűtési teljesítményt szabályozza. 1.3 Biztonsági kód Más rádiórendszerek általi zavarás elkerülésére, és több rádió fűtőtest termosztátnak egy háztartáson belüli egymástól független használatához a rendszer egy kétrészes biztonsági kóddal van ellátva. Ezeknek egyenként 100 beállítási lehetősége van, vagyis összesen különböző kódolást tesznek lehetővé. A vezérlés és a szelepmeghajtó egységek közötti kommunikáció céljából egy helyiség valamennyi készülékénél ugyanazt a kódot kell beállítani. Gyárilag a készlethez egy véletlen biztonsági kódot generáltak, ezért itt állításra nincs szükség. További meghajtók beállítása esetén ezt a biztonsági kódot át kell vinni az új egységre. Ez a megfelelő külön funkció útján lehetséges (lásd fejezet). 1.4 Műszaki adatok A legfontosabb műszaki adatokat az alábbi táblázat tartalmazza: Hatótávolság (szabad rálátásnál): 100 m-ig A szabályozónkénti maximális meghajtóegység szám: 8 Rádió-frekvencia: 868,35 MHz Energiaellátás: egységenként 2 alkáli ceruzaelem Elemek élettartama: kb. 2 év Hőmérséklettartomány: 6 0 C 30 0 C Kapcsolási idők száma: naponta 4, ill. heti 28! Kizárólag alkáli elemeket használjunk. Akkuk és más elemek az alacsony feszültségük és erős önkisülésük miatt nem alkalmasak.! A rádió-rendszer 100 m-es rálátásos hatótávolsága egy helyiségen belül áthidalandó kedvezőtlen feltételek mellett is elegendő. Amennyiben ennek ellenére problémák adódnának, az 5. fejezetben találunk kiküszöbölésre utasításokat.! A rádió-fűtéstermosztát adóteljesítménye kisebb, mint 10 mw, ezzel messze alatta van egy mobiltelefon teljesítményének, amely ennek 200-szorosa is lehet. Ezért még érzékeny emberekre sincs semmilyen hatással.! A készüléket száraz vászonkendővel tisztítsuk, amit erős elszennyeződés esetén enyhén benedvesíthetünk. Oldószertartalmú tisztítószerek használata tilos. Ügyeljünk, hogy a készülékekbe nedvesség ne hatoljon be. 1.5 A szállítás tartalma 1 db FHT 8R szabályozó egység 1 db fali tartó a szabályozóegység számára, szerelési anyaggal 1 db FHT 8V szelepmeghajtás 1 készlet (3 db) adapter-gyűrű Danfoss szelepekhez 4 db ceruzaelem 1 db kezelési utasítás 2. A rendszer felszerelése 2.1 Az FTS 800 C szabályzó egység felszerelése Alkalmas felszerelési hely Keressünk megfelelő helyet a szabályozó egység felszereléséhez. Ez: - legyen a helyiség közepén, amelyben a hőmérsékletet szabályozni akarjuk, - legyen jól hozzáférhető, - legyen szemmagasságban, - ne legyen egy rosszul szigetelt külső falon, - ne legyen közvetlen napsugárzásnak kitéve, - ne legyen nagy fémtárgyak közelében, - ne legyen kitéve hőforrások (TV készülékek, lámpák, hűtőszekrények stb.) zavaró hatásának A fali tartó felszerelése! Lefelé húzva vegyük le a szabályozó egység hátoldaláról a fali tartót.! A kerek oldalával felfelé szorítsuk függőlegesen a falhoz.! A két hosszanti lyuknál jelöljük be a furatok helyét.! A fali tartót elvéve, fúrjunk egy 6 mm-es fúróval kellő mélységű furatokat.! Helyezzük be a tipliket és erősítsük fel a csavarokkal a tartót Az elemek behelyezése a vezérlő egységbe! Húzzuk le a készülék hátoldalán az elemtartó rekesz fedelét és helyezzük be az elemeket, a berajzolt polaritásnak megfelelően. Erre különösen ügyeljünk, nehogy tönkretegyük az elektronikát.! Zárjuk vissza az elemtartó rekesz fedelét. A kijelző rövid önellenőrzése után a vezérlőegységen a következő beállításokat kell végrehajtani:! Év beállítása: A kijelzőn az alábbi jelenik meg: 2 ábra! Az állítógombbal állítsuk be az évet.! A hónap beállítása: A kijelzőn az alábbi jelenik meg: 3 ábra

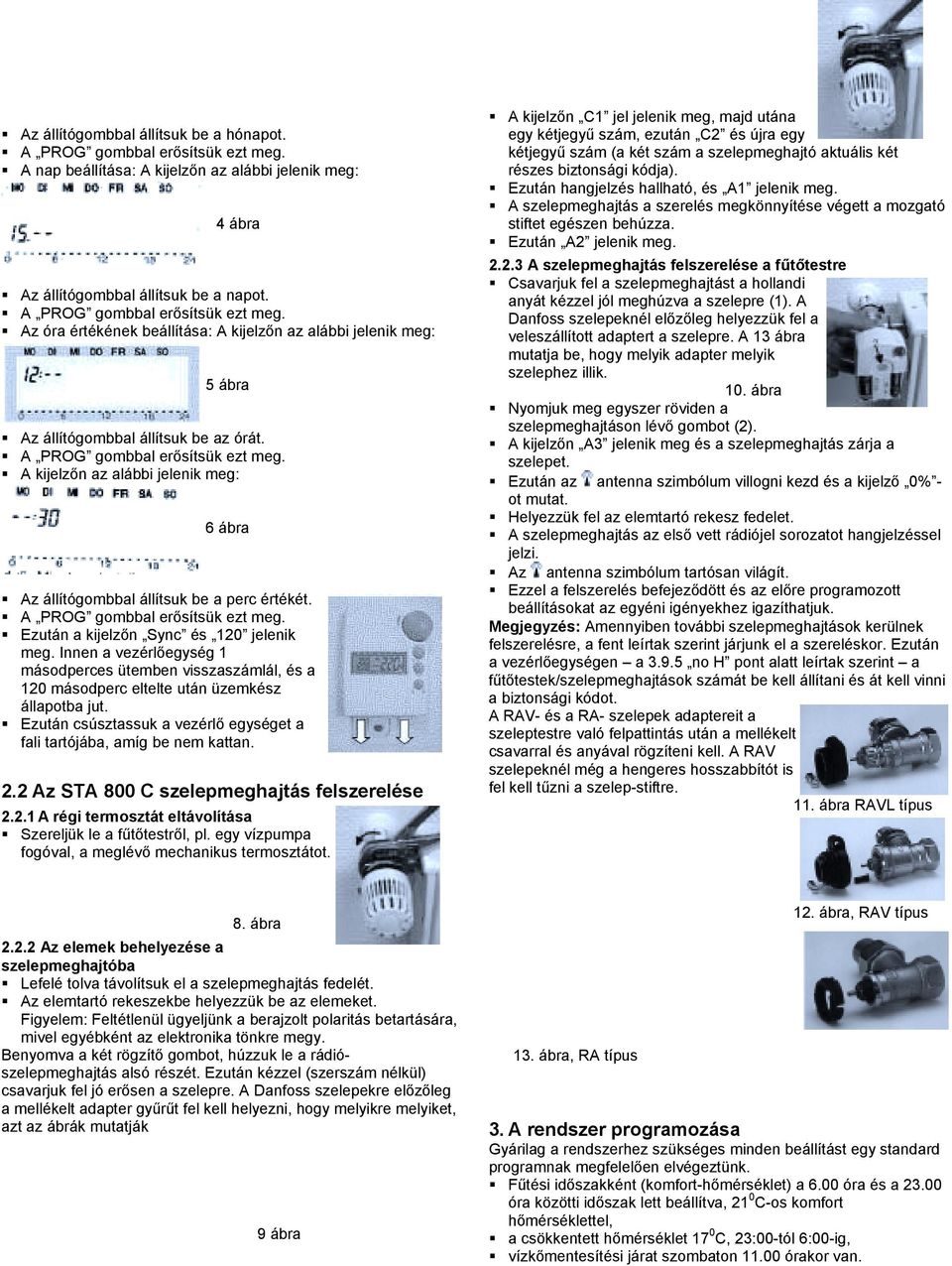

2 ! Az állítógombbal állítsuk be a hónapot.! A nap beállítása: A kijelzőn az alábbi jelenik meg: 4 ábra! Az állítógombbal állítsuk be a napot.! Az óra értékének beállítása: A kijelzőn az alábbi jelenik meg: 5 ábra! Az állítógombbal állítsuk be az órát.! A kijelzőn az alábbi jelenik meg: 6 ábra! Az állítógombbal állítsuk be a perc értékét.! Ezután a kijelzőn Sync és 120 jelenik meg. Innen a vezérlőegység 1 másodperces ütemben visszaszámlál, és a 120 másodperc eltelte után üzemkész állapotba jut.! Ezután csúsztassuk a vezérlő egységet a fali tartójába, amíg be nem kattan. 2.2 Az STA 800 C szelepmeghajtás felszerelése A régi termosztát eltávolítása! Szereljük le a fűtőtestről, pl. egy vízpumpa fogóval, a meglévő mechanikus termosztátot.! A kijelzőn C1 jel jelenik meg, majd utána egy kétjegyű szám, ezután C2 és újra egy kétjegyű szám (a két szám a szelepmeghajtó aktuális két részes biztonsági kódja).! Ezután hangjelzés hallható, és A1 jelenik meg.! A szelepmeghajtás a szerelés megkönnyítése végett a mozgató stiftet egészen behúzza.! Ezután A2 jelenik meg A szelepmeghajtás felszerelése a fűtőtestre! Csavarjuk fel a szelepmeghajtást a hollandi anyát kézzel jól meghúzva a szelepre (1). A Danfoss szelepeknél előzőleg helyezzük fel a veleszállított adaptert a szelepre. A 13 ábra mutatja be, hogy melyik adapter melyik szelephez illik. 10. ábra! Nyomjuk meg egyszer röviden a szelepmeghajtáson lévő gombot (2).! A kijelzőn A3 jelenik meg és a szelepmeghajtás zárja a szelepet.! Ezután az antenna szimbólum villogni kezd és a kijelző 0% - ot mutat.! Helyezzük fel az elemtartó rekesz fedelet.! A szelepmeghajtás az első vett rádiójel sorozatot hangjelzéssel jelzi.! Az antenna szimbólum tartósan világít.! Ezzel a felszerelés befejeződött és az előre programozott beállításokat az egyéni igényekhez igazíthatjuk. Megjegyzés: Amennyiben további szelepmeghajtások kerülnek felszerelésre, a fent leírtak szerint járjunk el a szereléskor. Ezután a vezérlőegységen a no H pont alatt leírtak szerint a fűtőtestek/szelepmeghajtások számát be kell állítani és át kell vinni a biztonsági kódot. A RAV- és a RA- szelepek adaptereit a szeleptestre való felpattintás után a mellékelt csavarral és anyával rögzíteni kell. A RAV szelepeknél még a hengeres hosszabbítót is fel kell tűzni a szelep-stiftre. 11. ábra RAVL típus 8. ábra Az elemek behelyezése a szelepmeghajtóba! Lefelé tolva távolítsuk el a szelepmeghajtás fedelét.! Az elemtartó rekeszekbe helyezzük be az elemeket. Figyelem: Feltétlenül ügyeljünk a berajzolt polaritás betartására, mivel egyébként az elektronika tönkre megy. Benyomva a két rögzítő gombot, húzzuk le a rádiószelepmeghajtás alsó részét. Ezután kézzel (szerszám nélkül) csavarjuk fel jó erősen a szelepre. A Danfoss szelepekre előzőleg a mellékelt adapter gyűrűt fel kell helyezni, hogy melyikre melyiket, azt az ábrák mutatják 9 ábra 13. ábra, RA típus 12. ábra, RAV típus 3. A rendszer programozása Gyárilag a rendszerhez szükséges minden beállítást egy standard programnak megfelelően elvégeztünk.! Fűtési időszakként (komfort-hőmérséklet) a 6.00 óra és a óra közötti időszak lett beállítva, 21 0 C-os komfort hőmérséklettel,! a csökkentett hőmérséklet 17 0 C, 23:00-tól 6:00-ig,! vízkőmentesítési járat szombaton órakor van.

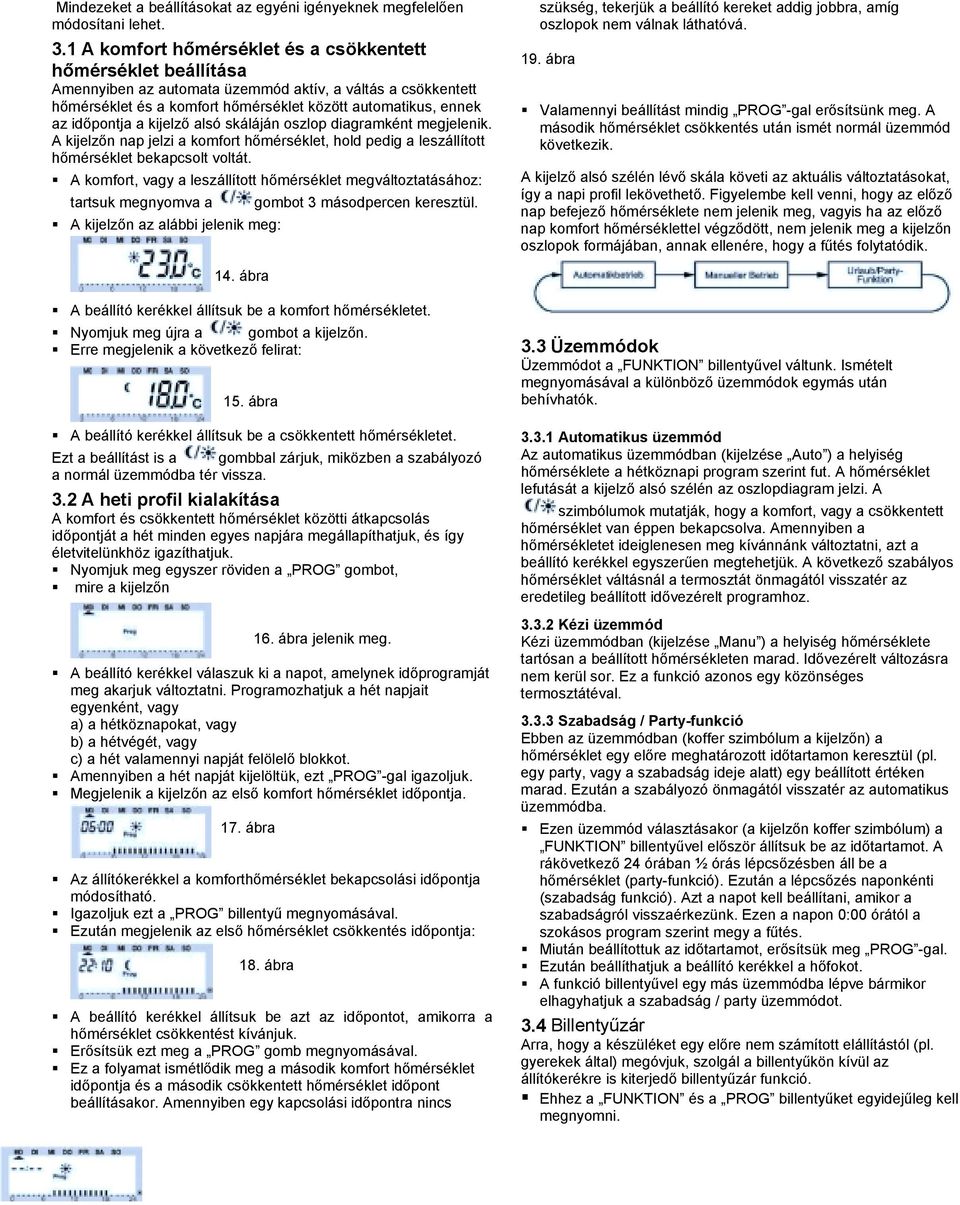

3 Mindezeket a beállításokat az egyéni igényeknek megfelelően módosítani lehet. 3.1 A komfort hőmérséklet és a csökkentett hőmérséklet beállítása Amennyiben az automata üzemmód aktív, a váltás a csökkentett hőmérséklet és a komfort hőmérséklet között automatikus, ennek az időpontja a kijelző alsó skáláján oszlop diagramként megjelenik. A kijelzőn nap jelzi a komfort hőmérséklet, hold pedig a leszállított hőmérséklet bekapcsolt voltát.! A komfort, vagy a leszállított hőmérséklet megváltoztatásához: tartsuk megnyomva a gombot 3 másodpercen keresztül.! A kijelzőn az alábbi jelenik meg: szükség, tekerjük a beállító kereket addig jobbra, amíg oszlopok nem válnak láthatóvá. 19. ábra! Valamennyi beállítást mindig PROG -gal erősítsünk meg. A második hőmérséklet csökkentés után ismét normál üzemmód következik. A kijelző alsó szélén lévő skála követi az aktuális változtatásokat, így a napi profil lekövethető. Figyelembe kell venni, hogy az előző nap befejező hőmérséklete nem jelenik meg, vagyis ha az előző nap komfort hőmérséklettel végződött, nem jelenik meg a kijelzőn oszlopok formájában, annak ellenére, hogy a fűtés folytatódik. 14. ábra! A beállító kerékkel állítsuk be a komfort hőmérsékletet.! Nyomjuk meg újra a gombot a kijelzőn.! Erre megjelenik a következő felirat: 15. ábra! A beállító kerékkel állítsuk be a csökkentett hőmérsékletet. Ezt a beállítást is a gombbal zárjuk, miközben a szabályozó a normál üzemmódba tér vissza. 3.2 A heti profil kialakítása A komfort és csökkentett hőmérséklet közötti átkapcsolás időpontját a hét minden egyes napjára megállapíthatjuk, és így életvitelünkhöz igazíthatjuk.! Nyomjuk meg egyszer röviden a PROG gombot,! mire a kijelzőn 16. ábra jelenik meg.! A beállító kerékkel válaszuk ki a napot, amelynek időprogramját meg akarjuk változtatni. Programozhatjuk a hét napjait egyenként, vagy a) a hétköznapokat, vagy b) a hétvégét, vagy c) a hét valamennyi napját felölelő blokkot.! Amennyiben a hét napját kijelöltük, ezt PROG -gal igazoljuk.! Megjelenik a kijelzőn az első komfort hőmérséklet időpontja. 17. ábra! Az állítókerékkel a komforthőmérséklet bekapcsolási időpontja módosítható.! Igazoljuk ezt a PROG billentyű megnyomásával.! Ezután megjelenik az első hőmérséklet csökkentés időpontja: 18. ábra! A beállító kerékkel állítsuk be azt az időpontot, amikorra a hőmérséklet csökkentést kívánjuk.! Erősítsük ezt meg a PROG gomb megnyomásával.! Ez a folyamat ismétlődik meg a második komfort hőmérséklet időpontja és a második csökkentett hőmérséklet időpont beállításakor. Amennyiben egy kapcsolási időpontra nincs 3.3 Üzemmódok Üzemmódot a FUNKTION billentyűvel váltunk. Ismételt megnyomásával a különböző üzemmódok egymás után behívhatók Automatikus üzemmód Az automatikus üzemmódban (kijelzése Auto ) a helyiség hőmérséklete a hétköznapi program szerint fut. A hőmérséklet lefutását a kijelző alsó szélén az oszlopdiagram jelzi. A szimbólumok mutatják, hogy a komfort, vagy a csökkentett hőmérséklet van éppen bekapcsolva. Amennyiben a hőmérsékletet ideiglenesen meg kívánnánk változtatni, azt a beállító kerékkel egyszerűen megtehetjük. A következő szabályos hőmérséklet váltásnál a termosztát önmagától visszatér az eredetileg beállított idővezérelt programhoz Kézi üzemmód Kézi üzemmódban (kijelzése Manu ) a helyiség hőmérséklete tartósan a beállított hőmérsékleten marad. Idővezérelt változásra nem kerül sor. Ez a funkció azonos egy közönséges termosztátéval Szabadság / Party-funkció Ebben az üzemmódban (koffer szimbólum a kijelzőn) a hőmérséklet egy előre meghatározott időtartamon keresztül (pl. egy party, vagy a szabadság ideje alatt) egy beállított értéken marad. Ezután a szabályozó önmagától visszatér az automatikus üzemmódba.! Ezen üzemmód választásakor (a kijelzőn koffer szimbólum) a FUNKTION billentyűvel először állítsuk be az időtartamot. A rákövetkező 24 órában ½ órás lépcsőzésben áll be a hőmérséklet (party-funkció). Ezután a lépcsőzés naponkénti (szabadság funkció). Azt a napot kell beállítani, amikor a szabadságról visszaérkezünk. Ezen a napon 0:00 órától a szokásos program szerint megy a fűtés.! Miután beállítottuk az időtartamot, erősítsük meg PROG -gal.! Ezután beállíthatjuk a beállító kerékkel a hőfokot.! A funkció billentyűvel egy más üzemmódba lépve bármikor elhagyhatjuk a szabadság / party üzemmódot. 3.4 Billentyűzár Arra, hogy a készüléket egy előre nem számított elállítástól (pl. gyerekek által) megóvjuk, szolgál a billentyűkön kívül az állítókerékre is kiterjedő billentyűzár funkció.! Ehhez a FUNKTION és a PROG billentyűket egyidejűleg kell megnyomni.

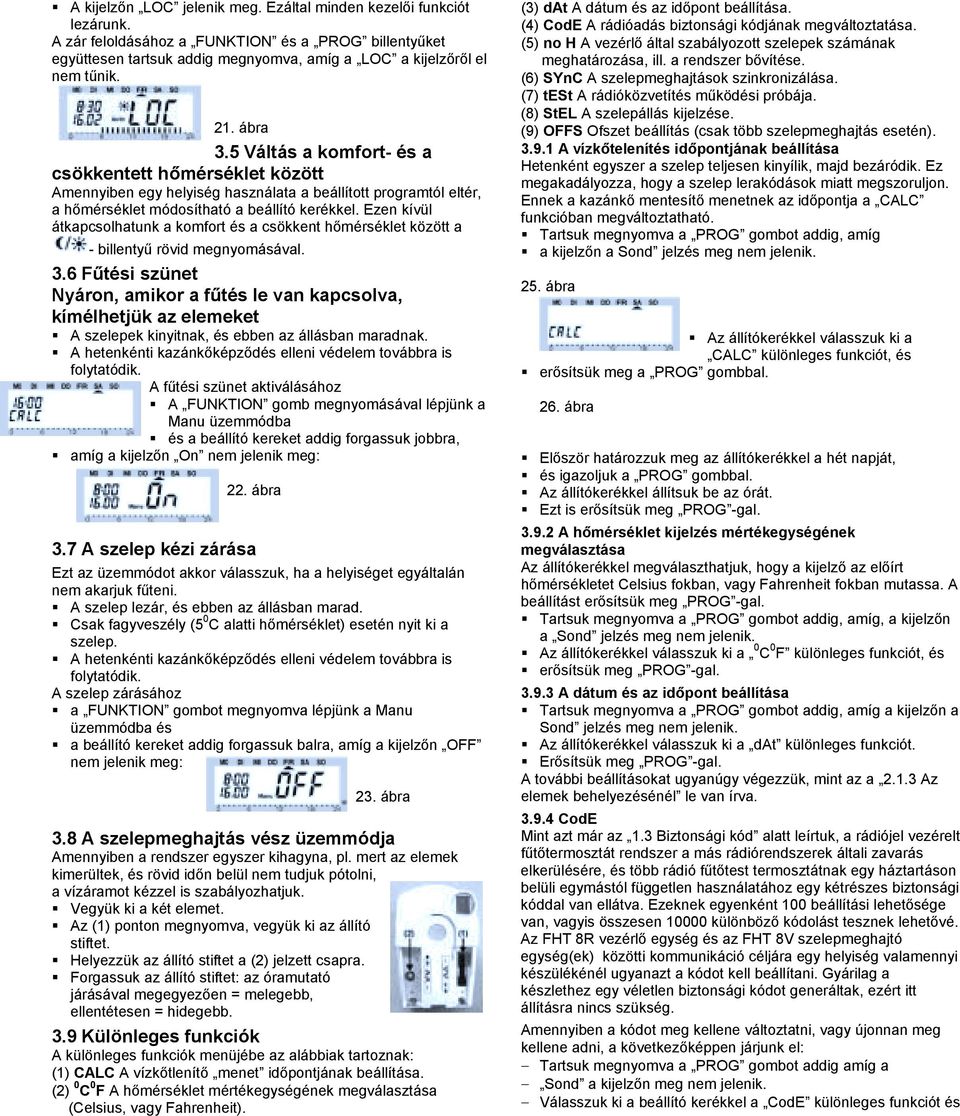

4 ! A kijelzőn LOC jelenik meg. Ezáltal minden kezelői funkciót lezárunk. A zár feloldásához a FUNKTION és a PROG billentyűket együttesen tartsuk addig megnyomva, amíg a LOC a kijelzőről el nem tűnik. 21. ábra 3.5 Váltás a komfort- és a csökkentett hőmérséklet között Amennyiben egy helyiség használata a beállított programtól eltér, a hőmérséklet módosítható a beállító kerékkel. Ezen kívül átkapcsolhatunk a komfort és a csökkent hőmérséklet között a - billentyű rövid megnyomásával. 3.6 Fűtési szünet Nyáron, amikor a fűtés le van kapcsolva, kímélhetjük az elemeket! A szelepek kinyitnak, és ebben az állásban maradnak.! A hetenkénti kazánkőképződés elleni védelem továbbra is folytatódik. A fűtési szünet aktiválásához! A FUNKTION gomb megnyomásával lépjünk a Manu üzemmódba! és a beállító kereket addig forgassuk jobbra,! amíg a kijelzőn On nem jelenik meg: 22. ábra 3.7 A szelep kézi zárása Ezt az üzemmódot akkor válasszuk, ha a helyiséget egyáltalán nem akarjuk fűteni.! A szelep lezár, és ebben az állásban marad.! Csak fagyveszély (5 0 C alatti hőmérséklet) esetén nyit ki a szelep.! A hetenkénti kazánkőképződés elleni védelem továbbra is folytatódik. A szelep zárásához! a FUNKTION gombot megnyomva lépjünk a Manu üzemmódba és! a beállító kereket addig forgassuk balra, amíg a kijelzőn OFF nem jelenik meg: 23. ábra 3.8 A szelepmeghajtás vész üzemmódja Amennyiben a rendszer egyszer kihagyna, pl. mert az elemek kimerültek, és rövid időn belül nem tudjuk pótolni, a vízáramot kézzel is szabályozhatjuk.! Vegyük ki a két elemet.! Az (1) ponton megnyomva, vegyük ki az állító stiftet.! Helyezzük az állító stiftet a (2) jelzett csapra.! Forgassuk az állító stiftet: az óramutató járásával megegyezően = melegebb, ellentétesen = hidegebb. 3.9 Különleges funkciók A különleges funkciók menüjébe az alábbiak tartoznak: (1) CALC A vízkőtlenítő menet időpontjának beállítása. (2) 0 C 0 F A hőmérséklet mértékegységének megválasztása (Celsius, vagy Fahrenheit). (3) dat A dátum és az időpont beállítása. (4) CodE A rádióadás biztonsági kódjának megváltoztatása. (5) no H A vezérlő által szabályozott szelepek számának meghatározása, ill. a rendszer bővítése. (6) SYnC A szelepmeghajtások szinkronizálása. (7) test A rádióközvetítés működési próbája. (8) StEL A szelepállás kijelzése. (9) OFFS Ofszet beállítás (csak több szelepmeghajtás esetén) A vízkőtelenítés időpontjának beállítása Hetenként egyszer a szelep teljesen kinyílik, majd bezáródik. Ez megakadályozza, hogy a szelep lerakódások miatt megszoruljon. Ennek a kazánkő mentesítő menetnek az időpontja a CALC funkcióban megváltoztatható.! Tartsuk megnyomva a PROG gombot addig, amíg! a kijelzőn a Sond jelzés meg nem jelenik. 25. ábra! Az állítókerékkel válasszuk ki a CALC különleges funkciót, és! erősítsük meg a PROG gombbal. 26. ábra! Először határozzuk meg az állítókerékkel a hét napját,! és igazoljuk a PROG gombbal.! Az állítókerékkel állítsuk be az órát.! Ezt is erősítsük meg PROG -gal A hőmérséklet kijelzés mértékegységének megválasztása Az állítókerékkel megválaszthatjuk, hogy a kijelző az előírt hőmérsékletet Celsius fokban, vagy Fahrenheit fokban mutassa. A beállítást erősítsük meg PROG -gal.! Tartsuk megnyomva a PROG gombot addig, amíg, a kijelzőn a Sond jelzés meg nem jelenik.! Az állítókerékkel válasszuk ki a 0 C 0 F különleges funkciót, és! erősítsük meg PROG -gal A dátum és az időpont beállítása! Tartsuk megnyomva a PROG gombot addig, amíg a kijelzőn a Sond jelzés meg nem jelenik.! Az állítókerékkel válasszuk ki a dat különleges funkciót.! Erősítsük meg PROG -gal. A további beállításokat ugyanúgy végezzük, mint az a Az elemek behelyezésénél le van írva CodE Mint azt már az 1.3 Biztonsági kód alatt leírtuk, a rádiójel vezérelt fűtőtermosztát rendszer a más rádiórendszerek általi zavarás elkerülésére, és több rádió fűtőtest termosztátnak egy háztartáson belüli egymástól független használatához egy kétrészes biztonsági kóddal van ellátva. Ezeknek egyenként 100 beállítási lehetősége van, vagyis összesen különböző kódolást tesznek lehetővé. Az FHT 8R vezérlő egység és az FHT 8V szelepmeghajtó egység(ek) közötti kommunikáció céljára egy helyiség valamennyi készülékénél ugyanazt a kódot kell beállítani. Gyárilag a készlethez egy véletlen biztonsági kódot generáltak, ezért itt állításra nincs szükség. Amennyiben a kódot meg kellene változtatni, vagy újonnan meg kellene adni, a következőképpen járjunk el: Tartsuk megnyomva a PROG gombot addig amíg a Sond a kijelzőn meg nem jelenik. Válasszuk ki a beállító kerékkel a CodE különleges funkciót és

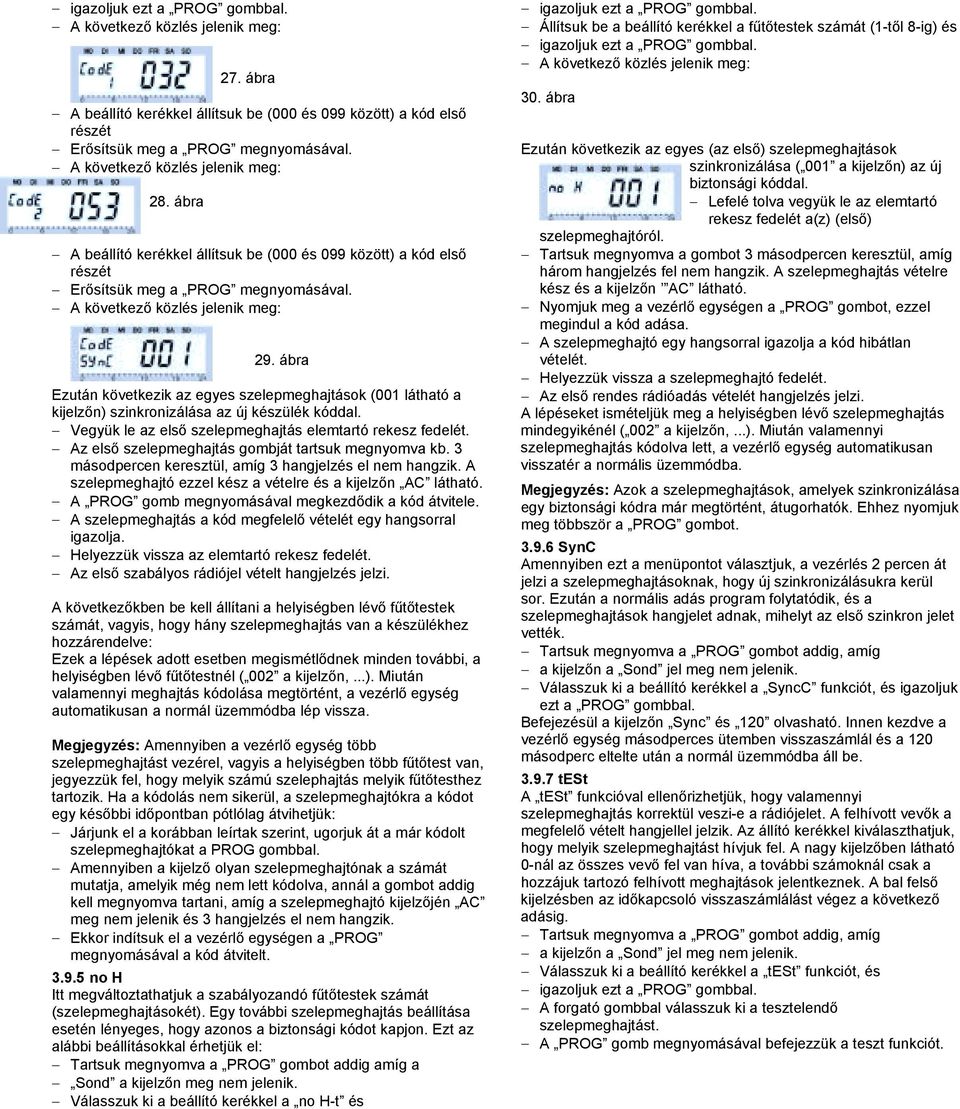

5 27. ábra A beállító kerékkel állítsuk be (000 és 099 között) a kód első részét Erősítsük meg a PROG megnyomásával. 28. ábra A beállító kerékkel állítsuk be (000 és 099 között) a kód első részét Erősítsük meg a PROG megnyomásával. 29. ábra Ezután következik az egyes szelepmeghajtások (001 látható a kijelzőn) szinkronizálása az új készülék kóddal. Vegyük le az első szelepmeghajtás elemtartó rekesz fedelét. Az első szelepmeghajtás gombját tartsuk megnyomva kb. 3 másodpercen keresztül, amíg 3 hangjelzés el nem hangzik. A szelepmeghajtó ezzel kész a vételre és a kijelzőn AC látható. A PROG gomb megnyomásával megkezdődik a kód átvitele. A szelepmeghajtás a kód megfelelő vételét egy hangsorral igazolja. Helyezzük vissza az elemtartó rekesz fedelét. Az első szabályos rádiójel vételt hangjelzés jelzi. A következőkben be kell állítani a helyiségben lévő fűtőtestek számát, vagyis, hogy hány szelepmeghajtás van a készülékhez hozzárendelve: Ezek a lépések adott esetben megismétlődnek minden további, a helyiségben lévő fűtőtestnél ( 002 a kijelzőn,...). Miután valamennyi meghajtás kódolása megtörtént, a vezérlő egység automatikusan a normál üzemmódba lép vissza. Megjegyzés: Amennyiben a vezérlő egység több szelepmeghajtást vezérel, vagyis a helyiségben több fűtőtest van, jegyezzük fel, hogy melyik számú szelephajtás melyik fűtőtesthez tartozik. Ha a kódolás nem sikerül, a szelepmeghajtókra a kódot egy későbbi időpontban pótlólag átvihetjük: Járjunk el a korábban leírtak szerint, ugorjuk át a már kódolt szelepmeghajtókat a PROG gombbal. Amennyiben a kijelző olyan szelepmeghajtónak a számát mutatja, amelyik még nem lett kódolva, annál a gombot addig kell megnyomva tartani, amíg a szelepmeghajtó kijelzőjén AC meg nem jelenik és 3 hangjelzés el nem hangzik. Ekkor indítsuk el a vezérlő egységen a PROG megnyomásával a kód átvitelt no H Itt megváltoztathatjuk a szabályozandó fűtőtestek számát (szelepmeghajtásokét). Egy további szelepmeghajtás beállítása esetén lényeges, hogy azonos a biztonsági kódot kapjon. Ezt az alábbi beállításokkal érhetjük el: Tartsuk megnyomva a PROG gombot addig amíg a Sond a kijelzőn meg nem jelenik. Válasszuk ki a beállító kerékkel a no H-t és Állítsuk be a beállító kerékkel a fűtőtestek számát (1-től 8-ig) és 30. ábra Ezután következik az egyes (az első) szelepmeghajtások szinkronizálása ( 001 a kijelzőn) az új biztonsági kóddal. Lefelé tolva vegyük le az elemtartó rekesz fedelét a(z) (első) szelepmeghajtóról. Tartsuk megnyomva a gombot 3 másodpercen keresztül, amíg három hangjelzés fel nem hangzik. A szelepmeghajtás vételre kész és a kijelzőn AC látható. Nyomjuk meg a vezérlő egységen a PROG gombot, ezzel megindul a kód adása. A szelepmeghajtó egy hangsorral igazolja a kód hibátlan vételét. Helyezzük vissza a szelepmeghajtó fedelét. Az első rendes rádióadás vételét hangjelzés jelzi. A lépéseket ismételjük meg a helyiségben lévő szelepmeghajtás mindegyikénél ( 002 a kijelzőn,...). Miután valamennyi szelepmeghajtás kódolva lett, a vezérlő egység automatikusan visszatér a normális üzemmódba. Megjegyzés: Azok a szelepmeghajtások, amelyek szinkronizálása egy biztonsági kódra már megtörtént, átugorhatók. Ehhez nyomjuk meg többször a PROG gombot SynC Amennyiben ezt a menüpontot választjuk, a vezérlés 2 percen át jelzi a szelepmeghajtásoknak, hogy új szinkronizálásukra kerül sor. Ezután a normális adás program folytatódik, és a szelepmeghajtások hangjelet adnak, mihelyt az első szinkron jelet vették. Válasszuk ki a beállító kerékkel a SyncC funkciót, és igazoljuk ezt a PROG gombbal. Befejezésül a kijelzőn Sync és 120 olvasható. Innen kezdve a vezérlő egység másodperces ütemben visszaszámlál és a 120 másodperc eltelte után a normál üzemmódba áll be test A test funkcióval ellenőrizhetjük, hogy valamennyi szelepmeghajtás korrektül veszi-e a rádiójelet. A felhívott vevők a megfelelő vételt hangjellel jelzik. Az állító kerékkel kiválaszthatjuk, hogy melyik szelepmeghajtást hívjuk fel. A nagy kijelzőben látható 0-nál az összes vevő fel van híva, a további számoknál csak a hozzájuk tartozó felhívott meghajtások jelentkeznek. A bal felső kijelzésben az időkapcsoló visszaszámlálást végez a következő adásig. Válasszuk ki a beállító kerékkel a test funkciót, és A forgató gombbal válasszuk ki a tesztelendő szelepmeghajtást. A PROG gomb megnyomásával befejezzük a teszt funkciót.

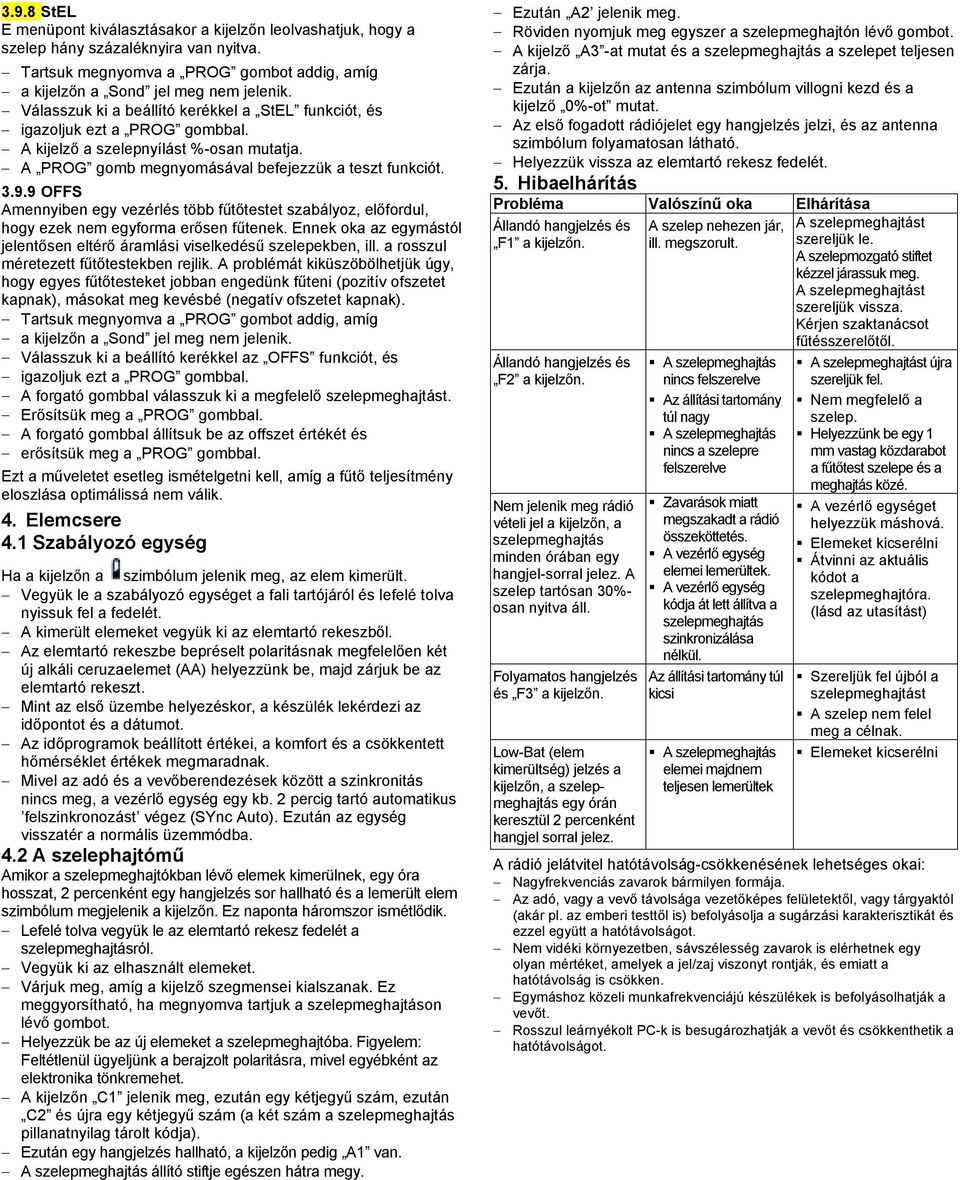

6 3.9.8 StEL E menüpont kiválasztásakor a kijelzőn leolvashatjuk, hogy a szelep hány százaléknyira van nyitva. Válasszuk ki a beállító kerékkel a StEL funkciót, és A kijelző a szelepnyílást %-osan mutatja. A PROG gomb megnyomásával befejezzük a teszt funkciót OFFS Amennyiben egy vezérlés több fűtőtestet szabályoz, előfordul, hogy ezek nem egyforma erősen fűtenek. Ennek oka az egymástól jelentősen eltérő áramlási viselkedésű szelepekben, ill. a rosszul méretezett fűtőtestekben rejlik. A problémát kiküszöbölhetjük úgy, hogy egyes fűtőtesteket jobban engedünk fűteni (pozitív ofszetet kapnak), másokat meg kevésbé (negatív ofszetet kapnak). Válasszuk ki a beállító kerékkel az OFFS funkciót, és A forgató gombbal válasszuk ki a megfelelő szelepmeghajtást. Erősítsük meg a PROG gombbal. A forgató gombbal állítsuk be az offszet értékét és erősítsük meg a PROG gombbal. Ezt a műveletet esetleg ismételgetni kell, amíg a fűtő teljesítmény eloszlása optimálissá nem válik. 4. Elemcsere 4.1 Szabályozó egység Ha a kijelzőn a szimbólum jelenik meg, az elem kimerült. Vegyük le a szabályozó egységet a fali tartójáról és lefelé tolva nyissuk fel a fedelét. A kimerült elemeket vegyük ki az elemtartó rekeszből. Az elemtartó rekeszbe bepréselt polaritásnak megfelelően két új alkáli ceruzaelemet (AA) helyezzünk be, majd zárjuk be az elemtartó rekeszt. Mint az első üzembe helyezéskor, a készülék lekérdezi az időpontot és a dátumot. Az időprogramok beállított értékei, a komfort és a csökkentett hőmérséklet értékek megmaradnak. Mivel az adó és a vevőberendezések között a szinkronitás nincs meg, a vezérlő egység egy kb. 2 percig tartó automatikus felszinkronozást végez (SYnc Auto). Ezután az egység visszatér a normális üzemmódba. 4.2 A szelephajtómű Amikor a szelepmeghajtókban lévő elemek kimerülnek, egy óra hosszat, 2 percenként egy hangjelzés sor hallható és a lemerült elem szimbólum megjelenik a kijelzőn. Ez naponta háromszor ismétlődik. Lefelé tolva vegyük le az elemtartó rekesz fedelét a szelepmeghajtásról. Vegyük ki az elhasznált elemeket. Várjuk meg, amíg a kijelző szegmensei kialszanak. Ez meggyorsítható, ha megnyomva tartjuk a szelepmeghajtáson lévő gombot. Helyezzük be az új elemeket a szelepmeghajtóba. Figyelem: Feltétlenül ügyeljünk a berajzolt polaritásra, mivel egyébként az elektronika tönkremehet. A kijelzőn C1 jelenik meg, ezután egy kétjegyű szám, ezután C2 és újra egy kétjegyű szám (a két szám a szelepmeghajtás pillanatnyilag tárolt kódja). Ezután egy hangjelzés hallható, a kijelzőn pedig A1 van. A szelepmeghajtás állító stiftje egészen hátra megy. Ezután A2 jelenik meg. Röviden nyomjuk meg egyszer a szelepmeghajtón lévő gombot. A kijelző A3 -at mutat és a szelepmeghajtás a szelepet teljesen zárja. Ezután a kijelzőn az antenna szimbólum villogni kezd és a kijelző 0%-ot mutat. Az első fogadott rádiójelet egy hangjelzés jelzi, és az antenna szimbólum folyamatosan látható. Helyezzük vissza az elemtartó rekesz fedelét. 5. Hibaelhárítás Probléma Valószínű oka Elhárítása Állandó hangjelzés és F1 a kijelzőn. Állandó hangjelzés és F2 a kijelzőn. Nem jelenik meg rádió vételi jel a kijelzőn, a szelepmeghajtás minden órában egy hangjel-sorral jelez. A szelep tartósan 30%- osan nyitva áll. Folyamatos hangjelzés és F3 a kijelzőn. Low-Bat (elem kimerültség) jelzés a kijelzőn, a szelepmeghajtás egy órán keresztül 2 percenként hangjel sorral jelez. A szelep nehezen jár, ill. megszorult.! A szelepmeghajtás nincs felszerelve! Az állítási tartomány túl nagy! A szelepmeghajtás nincs a szelepre felszerelve! Zavarások miatt megszakadt a rádió összeköttetés.! A vezérlő egység elemei lemerültek.! A vezérlő egység kódja át lett állítva a szelepmeghajtás szinkronizálása nélkül. Az állítási tartomány túl kicsi! A szelepmeghajtás elemei majdnem teljesen lemerültek A szelepmeghajtást szereljük le. A szelepmozgató stiftet kézzel járassuk meg. A szelepmeghajtást szereljük vissza. Kérjen szaktanácsot fűtésszerelőtől.! A szelepmeghajtást újra szereljük fel.! Nem megfelelő a szelep.! Helyezzünk be egy 1 mm vastag közdarabot a fűtőtest szelepe és a meghajtás közé.! A vezérlő egységet helyezzük máshová.! Elemeket kicserélni! Átvinni az aktuális kódot a szelepmeghajtóra. (lásd az utasítást)! Szereljük fel újból a szelepmeghajtást! A szelep nem felel meg a célnak.! Elemeket kicserélni A rádió jelátvitel hatótávolság-csökkenésének lehetséges okai: Nagyfrekvenciás zavarok bármilyen formája. Az adó, vagy a vevő távolsága vezetőképes felületektől, vagy tárgyaktól (akár pl. az emberi testtől is) befolyásolja a sugárzási karakterisztikát és ezzel együtt a hatótávolságot. Nem vidéki környezetben, sávszélesség zavarok is elérhetnek egy olyan mértéket, amelyek a jel/zaj viszonyt rontják, és emiatt a hatótávolság is csökken. Egymáshoz közeli munkafrekvenciájú készülékek is befolyásolhatják a vevőt. Rosszul leárnyékolt PC-k is besugározhatják a vevőt és csökkenthetik a hatótávolságot.
