1 Conrad Szaküzlet, 1067 Budapest, VI., Teréz krt 23. Tel: Kétirányú rádiójel vezérlésű termosztát Megrend. szám: CE 0700! A 868,35MHz-en működő készülék megfelel a következő szabványoknak ill. dokumentumoknak: ETSI EN : 2000; ETSI EN : 2000; ETSI EN : 2000; EN : 1992; EN : Rendeltetésszerű használat A rádió fűtőtest termosztát rendszer az egyes helyiségeknek a fűtővízáram fojtásával történő hőmérséklet szabályozására szolgál. Az FHT8b rádió fűtés-szabályozó a hozzárendelt szelepmeghajtásokhoz szelepállítási információkat továbbít. Lehetőséget biztosít kétirányú rádióösszeköttetéshez az FHZ1000 rádió házi vezérlő központtal. Egyéb felhasználás, pl. hűtőberendezésekhez, padlófűtésekhez nem megengedett és károkat okozhat. 2. A szállítás FHT8b fűtésszabályozó fali felerősítő készlet kezelési utasítás 3. Jellemzők, műszaki adatok Szelepmeghajtástól mért távolság 100 m-ig (akadályozatlan): A rádiós házvezérlési központtól mért távolság 500 m-ig (akadályozatlan): Szelepállító művek maximális száma 8 szabályozónként: Rádió frekvencia: 868,35 MHz Feszültség ellátás: 2 (AA) alkáli ceruzaelem Elemek élettartama: kb. 1 év Üzemi hőmérséklettartomány: 6 0 C 30 0 C Kapcsolási idők száma: napi 4 alkalom Kétrészes biztonsági kód kódolási lehetőséggel. Kétirányú rádiókapcsolat az FHZ 1000-rel. Adatokat elemcserénél megőrzi. Meglévő FHZ1000 esetében a dátum és az időpont az FHZ 1000-ről kerül átvételre, de adott esetben manuális beállítás is szükségessé válhat. 4. Általános információk A rádió fűtőtest termosztátnak a mechanikus termosztátokkal szemben számos előnye van: A fűtőtestekre felszerelt szelepmeghajtások és a tetszés szerinti helyre felszerelhető kezelő és szabályozóegységek révén a beállítások igen egyszerűek. Az életvitelhez igazítható időprogram révén beállítható, hogy a helyiség akkor legyen kellemesen meleg, amikor használjuk. Egyéb időszakokban a hőmérséklet leszállításával energia takarítható meg. A rendszernek beépített vízkő elleni védelme van. Hetente egyszer a szelepmeghajtás a szelepet a szélső állásig nyitja és zárja, ezzel megakadályozza a vízkő lerakódást. Az FHT8b fűtésszabályozó kétirányú kommunikációra képes a házat vezérlő FHZ 1000-el, amely általános vezérlési feladatokat tud ellátni. a) Működés Az FHT8b fűtésszabályozó méri a helyiség hőmérsékletét és összehasonlítja az időprogram hőmérsékletével, vagy a kézi beállítással megadott előírt hőmérséklettel. A különbségből kiszámítja az előírt hőmérséklet eléréséhez szükséges szelep elmozdulást. Két perces időközönként szabályozási rádiós utasítás megy a fűtőtesten lévő szelepmeghajtáshoz. Az FHT8b fűtésszabályozó, a beépített vevőberendezésével együtt, összekötő kapocs az FHZ1000 rádió házi vezérlő központhoz. Ezáltal a hőmérséklet beállítást vagy az időprogramozást nemcsak a helyszínen a fűtésszabályozón, hanem az FHZ1000 útján is végrehajthatjuk. b) Biztonsági kód Más rádió rendszerek és több, a háztartásban egymástól függetlenül működtetett rádiójel vezérlésű fűtőtest termosztát zavarása ellen a rádiójel kétrészes biztonsági kóddal van ellátva. Mindegyik rész 100 beállítási lehetőséggel bír, így biztonsági kód áll rendelkezésre. Ahhoz, hogy a fűtésszabályozó és a szelepmeghajtások egymással kommunikálni tudjanak, a helyiségben mindegyik készülék biztonsági kódja azonos kell legyen. Gyárilag egy véletlenszerűen generált biztonsági kódot kapott a szabályozó. Készletben szállítva (fűtésszabályozó + szelepmeghajtás) a szelepmeghajtás a fűtésszabályozó kódjára lett beállítva. Amennyiben külön vásároltuk ezeket, vagy pótlólagos szelepmeghajtásokat akarunk működtetni, a szelepmeghajtásokra a biztonsági kódot át kell vinni. Vegyük figyelembe a 13 fejezet d) és e) pontjait. A biztonsági kódot a központtal való kommunikációhoz is használjuk. c) Műszaki tanácsok Az adóteljesítmény kisebb, mint 10mW, vagyis jóval alatta van egy maroktelefonénak, amely ennél 200-szor is nagyobb lehet. Még érzékeny emberekre és állatokra sincs semmilyen hatással. A rádió fűtőtest termosztát rendszer a 868MHz tartományban dolgozik, amit más rádió-felhasználók is igénybe vesznek. Ezért más, ugyanezen, vagy szomszédos frekvencián működő készülékek a készülékünk működését és hatósugarát esetleg korlátozhatják. A szelepmeghajtáshoz megadott 100 m-es és az FHZ1000-hez megadott 500 m hatótávolság alatt akadály mentes távolságot kell érteni, vagyis a két készülék egymásra rá kell lásson. Gyakorlatilag az adó és a vevő között falak, mennyezetek stb. húzódhatnak, amik a hatótávolságot csökkenthetik. A csökkent hatótávolság további okai: Bármilyen eredetű nagyfrekvenciás zavarás. Építészeti, növényzeti akadályok. A készülékek közelében lévő, az adásnak útjában álló vezető fémfelületek, fűtőtest, fémbevonatú ablaküveg, vasbeton födémek, stb.

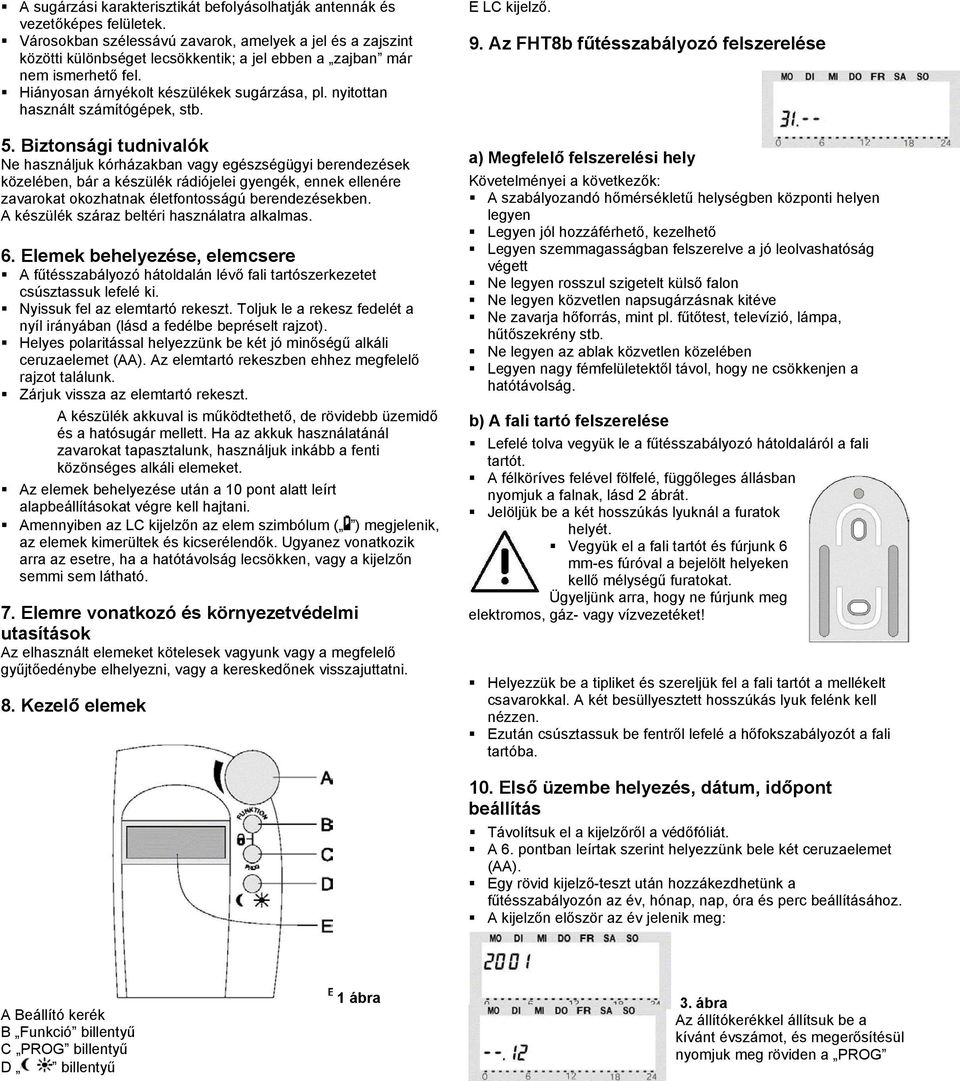

2 A sugárzási karakterisztikát befolyásolhatják antennák és vezetőképes felületek. Városokban szélessávú zavarok, amelyek a jel és a zajszint közötti különbséget lecsökkentik; a jel ebben a zajban már nem ismerhető fel. Hiányosan árnyékolt készülékek sugárzása, pl. nyitottan használt számítógépek, stb. 5. Biztonsági tudnivalók Ne használjuk kórházakban vagy egészségügyi berendezések közelében, bár a készülék rádiójelei gyengék, ennek ellenére zavarokat okozhatnak életfontosságú berendezésekben. A készülék száraz beltéri használatra alkalmas. 6. Elemek behelyezése, elemcsere A fűtésszabályozó hátoldalán lévő fali tartószerkezetet csúsztassuk lefelé ki. Nyissuk fel az elemtartó rekeszt. Toljuk le a rekesz fedelét a nyíl irányában (lásd a fedélbe bepréselt rajzot). Helyes polaritással helyezzünk be két jó minőségű alkáli ceruzaelemet (AA). Az elemtartó rekeszben ehhez megfelelő rajzot találunk. Zárjuk vissza az elemtartó rekeszt. A készülék akkuval is működtethető, de rövidebb üzemidő és a hatósugár mellett. Ha az akkuk használatánál zavarokat tapasztalunk, használjuk inkább a fenti közönséges alkáli elemeket. Az elemek behelyezése után a 10 pont alatt leírt alapbeállításokat végre kell hajtani. Amennyiben az LC kijelzőn az elem szimbólum ( ) megjelenik, az elemek kimerültek és kicserélendők. Ugyanez vonatkozik arra az esetre, ha a hatótávolság lecsökken, vagy a kijelzőn semmi sem látható. 7. Elemre vonatkozó és környezetvédelmi utasítások Az elhasznált elemeket kötelesek vagyunk vagy a megfelelő gyűjtőedénybe elhelyezni, vagy a kereskedőnek visszajuttatni. 8. Kezelő elemek E LC kijelző. 9. Az FHT8b fűtésszabályozó felszerelése a) Megfelelő felszerelési hely Követelményei a következők: A szabályozandó hőmérsékletű helységben központi helyen legyen Legyen jól hozzáférhető, kezelhető Legyen szemmagasságban felszerelve a jó leolvashatóság végett Ne legyen rosszul szigetelt külső falon Ne legyen közvetlen napsugárzásnak kitéve Ne zavarja hőforrás, mint pl. fűtőtest, televízió, lámpa, hűtőszekrény stb. Ne legyen az ablak közvetlen közelében Legyen nagy fémfelületektől távol, hogy ne csökkenjen a hatótávolság. b) A fali tartó felszerelése Lefelé tolva vegyük le a fűtésszabályozó hátoldaláról a fali tartót. A félköríves felével fölfelé, függőleges állásban nyomjuk a falnak, lásd 2 ábrát. Jelöljük be a két hosszúkás lyuknál a furatok helyét. Vegyük el a fali tartót és fúrjunk 6 mm-es fúróval a bejelölt helyeken kellő mélységű furatokat. Ügyeljünk arra, hogy ne fúrjunk meg elektromos, gáz- vagy vízvezetéket! Helyezzük be a tipliket és szereljük fel a fali tartót a mellékelt csavarokkal. A két besüllyesztett hosszúkás lyuk felénk kell nézzen. Ezután csúsztassuk be fentről lefelé a hőfokszabályozót a fali tartóba. 10. Első üzembe helyezés, dátum, időpont beállítás Távolítsuk el a kijelzőről a védőfóliát. A 6. pontban leírtak szerint helyezzünk bele két ceruzaelemet (AA). Egy rövid kijelző-teszt után hozzákezdhetünk a fűtésszabályozón az év, hónap, nap, óra és perc beállításához. A kijelzőn először az év jelenik meg: A Beállító kerék B Funkció billentyű C PROG billentyű D billentyű 1 ábra 3. ábra Az állítókerékkel állítsuk be a kívánt évszámot, és megerősítésül nyomjuk meg röviden a PROG

3 billentyűt. Megjelenik a hónap kijelzése: Megjelenik az óra kijelzése: 4. ábra Az állítókerékkel állítsuk be a kívánt hónapot, és megerősítésül nyomjuk meg röviden a PROG billentyűt. Megjelenik a nap kijelzése: 6. ábra Az állítókerékkel állítsuk be a kívánt órát, és megerősítésül nyomjuk meg röviden a PROG billentyűt. Megjelenik a perc kijelzése: 7. ábra 5. ábra Az állítókerékkel állítsuk be a kívánt napot, és megerősítésül nyomjuk meg röviden a PROG billentyűt. Az állítókerékkel állítsuk be a kívánt perc értéket, és megerősítésül nyomjuk meg röviden a PROG billentyűt. Ezután az LC kijelzőn az aktuális biztonsági kódot látjuk és egy 120 értéket. A fűtésszabályozó 120 másodpercet visszaszámlál 1 másodperces lépésekben és ezután normál üzemmódba lép. Ezen idő alatt a fűtésszabályozó szinkronizálja magát a szelepmeghajtásokkal, és nem kezelhető. Jegyezzük fel egy cédulára a biztonsági kódot és írjuk fel hozzá a helyiség nevét is, amelyben a fűtésszabályozó fel van szerelve. Erre az információra szükségünk lesz akkor, amikor az FHZ1000 rádiós házi vezérlő központnál be akarjuk jelenteni a fűtésszabályozót. Toljuk be felülről lefelé bekattanásig a fűtésszabályozót a fali tartójába, lásd jobboldalt a 8. ábrát. 8. ábra 11. Az FHT8V szelepmeghajtás felszerelése Az alábbiakban le van írva az FHT8V szelepmeghajtás szerelése és üzembe helyezése, hogy ne kelljen két kezelési utasítással bajlódni (a fűtésszabályozóéval és a szelepmeghajtóéval). A szelepmeghajtást a szállítás nem tartalmazza, azt külön kell megrendelni. a) A régi termosztát eltávolítása Szereljük le a régi mechanikus termosztátot. Megszorult csavarzatnál vízpumpa fogóval, az óramutató járásával ellentétesen lazíthatjuk meg a termosztátot. 9. ábra b) Az elemek behelyezése a szelepmeghajtóba Lefelé tolva távolítsuk el a szelepmeghajtás fedelét. Helyezzünk be az elemtartó rekeszbe két ceruzaelemet (AA). Ügyeljünk a helyes

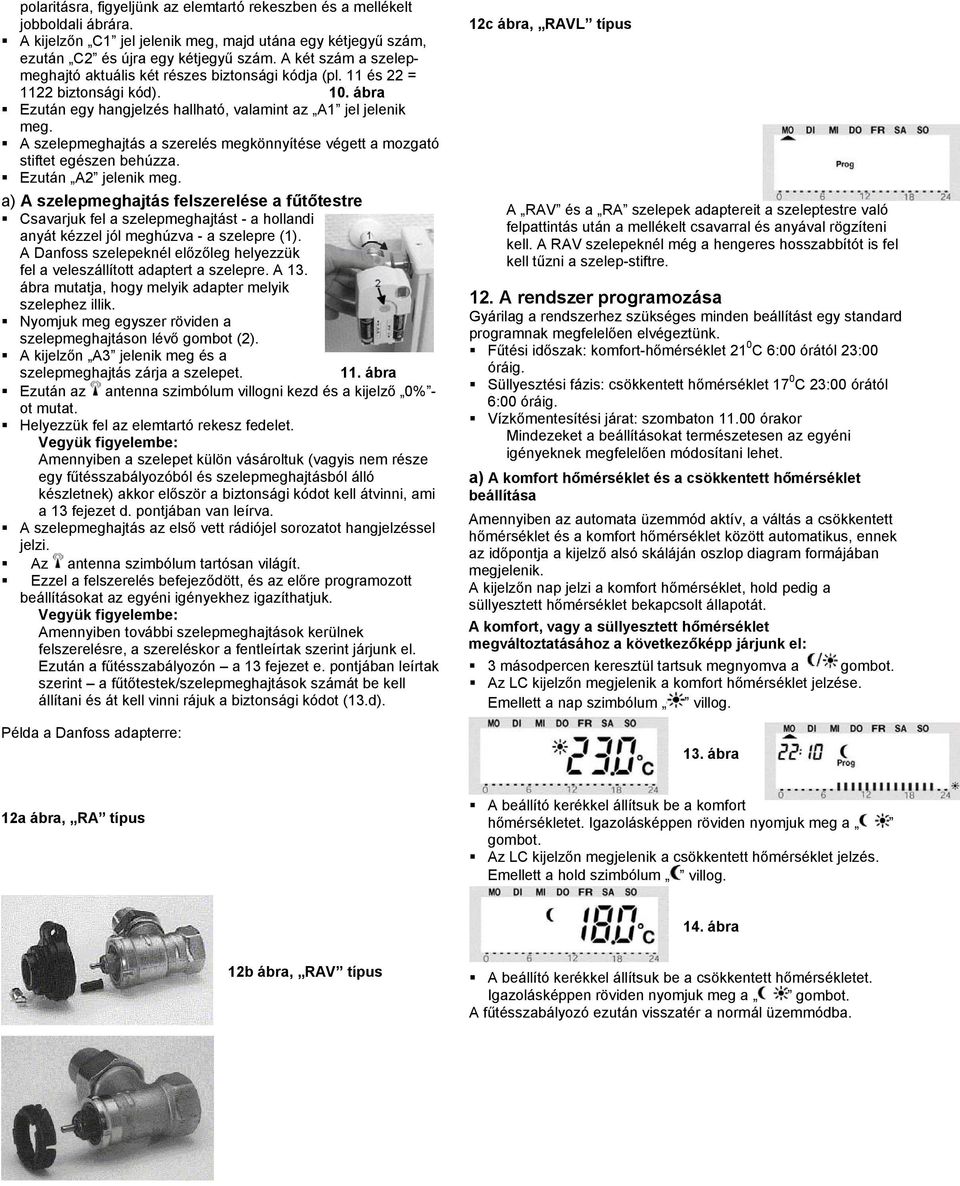

4 polaritásra, figyeljünk az elemtartó rekeszben és a mellékelt jobboldali ábrára. A kijelzőn C1 jel jelenik meg, majd utána egy kétjegyű szám, ezután C2 és újra egy kétjegyű szám. A két szám a szelepmeghajtó aktuális két részes biztonsági kódja (pl. 11 és 22 = 1122 biztonsági kód). 10. ábra Ezután egy hangjelzés hallható, valamint az A1 jel jelenik meg. A szelepmeghajtás a szerelés megkönnyítése végett a mozgató stiftet egészen behúzza. Ezután A2 jelenik meg. a) A szelepmeghajtás felszerelése a fűtőtestre Csavarjuk fel a szelepmeghajtást - a hollandi anyát kézzel jól meghúzva - a szelepre (1). A Danfoss szelepeknél előzőleg helyezzük fel a veleszállított adaptert a szelepre. A 13. ábra mutatja, hogy melyik adapter melyik szelephez illik. Nyomjuk meg egyszer röviden a szelepmeghajtáson lévő gombot (2). A kijelzőn A3 jelenik meg és a szelepmeghajtás zárja a szelepet. 11. ábra Ezután az antenna szimbólum villogni kezd és a kijelző 0% - ot mutat. Helyezzük fel az elemtartó rekesz fedelet. Vegyük figyelembe: Amennyiben a szelepet külön vásároltuk (vagyis nem része egy fűtésszabályozóból és szelepmeghajtásból álló készletnek) akkor először a biztonsági kódot kell átvinni, ami a 13 fejezet d. pontjában van leírva. A szelepmeghajtás az első vett rádiójel sorozatot hangjelzéssel jelzi. Az antenna szimbólum tartósan világít. Ezzel a felszerelés befejeződött, és az előre programozott beállításokat az egyéni igényekhez igazíthatjuk. Vegyük figyelembe: Amennyiben további szelepmeghajtások kerülnek felszerelésre, a szereléskor a fentleírtak szerint járjunk el. Ezután a fűtésszabályozón a 13 fejezet e. pontjában leírtak szerint a fűtőtestek/szelepmeghajtások számát be kell állítani és át kell vinni rájuk a biztonsági kódot (13.d). Példa a Danfoss adapterre: 12c ábra, RAVL típus A RAV és a RA szelepek adaptereit a szeleptestre való felpattintás után a mellékelt csavarral és anyával rögzíteni kell. A RAV szelepeknél még a hengeres hosszabbítót is fel kell tűzni a szelep-stiftre. 12. A rendszer programozása Gyárilag a rendszerhez szükséges minden beállítást egy standard programnak megfelelően elvégeztünk. Fűtési időszak: komfort-hőmérséklet 21 0 C 6:00 órától 23:00 óráig. Süllyesztési fázis: csökkentett hőmérséklet 17 0 C 23:00 órától 6:00 óráig. Vízkőmentesítési járat: szombaton órakor Mindezeket a beállításokat természetesen az egyéni igényeknek megfelelően módosítani lehet. a) A komfort hőmérséklet és a csökkentett hőmérséklet beállítása Amennyiben az automata üzemmód aktív, a váltás a csökkentett hőmérséklet és a komfort hőmérséklet között automatikus, ennek az időpontja a kijelző alsó skáláján oszlop diagram formájában megjelenik. A kijelzőn nap jelzi a komfort hőmérséklet, hold pedig a süllyesztett hőmérséklet bekapcsolt állapotát. A komfort, vagy a süllyesztett hőmérséklet megváltoztatásához a következőképp járjunk el: 3 másodpercen keresztül tartsuk megnyomva a gombot. Az LC kijelzőn megjelenik a komfort hőmérséklet jelzése. Emellett a nap szimbólum villog. 13. ábra 12a ábra, RA típus A beállító kerékkel állítsuk be a komfort hőmérsékletet. Igazolásképpen röviden nyomjuk meg a gombot. Az LC kijelzőn megjelenik a csökkentett hőmérséklet jelzés. Emellett a hold szimbólum villog. 14. ábra 12b ábra, RAV típus A beállító kerékkel állítsuk be a csökkentett hőmérsékletet. Igazolásképpen röviden nyomjuk meg a gombot. A fűtésszabályozó ezután visszatér a normál üzemmódba.

5 b) A heti profil beállítása / módosítása A komfort és csökkentett hőmérséklet közötti átkapcsolás időpontját a hét minden egyes napjára megállapíthatjuk, és így a helyiség hőmérsékletét az életvitelünkhöz igazíthatjuk. Minden napra 4 kapcsolási időpontot adhatunk meg (komfort hőmérséklet be, csökkentett hőmérséklet be, komfort hőmérséklet ki, csökkentett hőmérséklet ki). E kapcsolási időpontok a hét egyes napjain eltérőek lehetnek. Ez lehetővé teszi pl. a hét végén, vagy valamelyik hétköznap a későbbi felfűtést. Nyomjuk meg röviden a PROG gombot. Az LC kijelzőn megjelenik a PROG kijelzés és a nyíl /\ MO (hétfő) alatt. 15. ábra A beállító kerékkel válasszuk ki a napot, amelynek időprogramját meg akarjuk változtatni. Programozhatjuk a hét napjait egyenként (MO, DI, MI, DO, FR, SA, SO), vagy napcsoportonként: - hét végét (SA, SO) - hétköznapokat (MO, DI, MI, DO, FR) vagy - a hét valamennyi napját. Ez megkönnyíti és meggyorsítja a programozást. Erősítsük meg a hét napja vagy napcsoport kiválasztását a PROG billentyű rövid megnyomásával. Megjelenik a komfort-hőmérséklet bekapcsolási időpontja (a nap szimbólummal, a példánkban 06:00 óra. Amennyiben a második komforthőmérséklet időpont --,--", a második hőmérséklet csökkentés beállítás értelmét veszti, mivel semmi sem változik. Összesen két komfort hőmérséklet időtartam állítható be, pl. 6:00 9:00-ig és 16:00 23:00-ig. A második hőmérséklet-csökkentési időpont beállítása és PROG -gal való megerősítése után visszaáll a normál üzemmód. Az LC kijelző alján lévő skála követi az aktuális változásokat, rajta keresztül követhetők a napi hőfokprofil változások. Figyelembe kell ugyanakkor venni, hogy azt a hőmérsékletet, amivel az előző nap végződött, a programozás nem mutatja. Pl. ha az előző nap komfort hőmérséklettel végződött, ez a fűtés adott esetben folytatódik a következő napon is, de ez a programozásnál nem látható. c) Üzemmódok Üzemmódot a FUNKTION billentyűvel váltunk. Ismételt megnyomásával a különböző üzemmódok egymás után behívhatók. 19. ábra Automatikus üzemmód Az automatikus üzemmódban (kijelzése Auto ) a helyiség hőmérséklete a hétköznapi program szerint fut. A hőmérséklet lefutását a kijelzőn alul az oszlopdiagram jelzi. A és szimbólumok mutatják, hogy a komfort, vagy a csökkentett hőmérséklet van éppen bekapcsolva. 16. ábra Az állítókerékkel állítsuk be azt az időpontot, amikortól a komfort hőmérsékletre kell emelkedni. A kijelző alján skála segíti a könnyebb tájékozódást (hosszú csíkok = komfort hőmérséklet aktív). Erősítsük meg a bekapcsolási időpontot a PROG billentyű rövid megnyomásával. Az LC kijelzőn megjelenik a hőmérséklet csökkentés bekapcsolási időpontja (megjelenik a hold jelkép): 17. ábra Az állítókerékkel állítsuk be azt az időpontot, amikortól a fűtőtestet le kell szabályozni a csökkentett hőmérsékletre. Erősítsük meg ezt a PROG billentyű rövid megnyomásával. Ez a művelet megismétlődik a második komfort hőmérséklet időpont és hőmérséklet csökkentési időpont beállításánál. Amennyiben valamelyik kapcsolási időpontra nincs szükség, az állító kereket forgassuk mindaddig jobbra, amíg 23:50 perc után négy vonal ( --,-- ) meg nem jelenik, lásd 18. ábrát. 18. ábra Amennyiben a hőmérsékletet ideiglenesen meg kívánnánk változtatni, azt a beállító kerékkel egyszerűen megtehetjük. A következő szabályos hőmérséklet váltásnál a termosztát önmagától visszatér az eredetileg beállított idő-programhoz. Kézi üzemmód A kézi üzemmódban (kijelzése Manu ) a helyiség hőmérséklete tartósan a beállított hőmérsékleten marad. Idővezérelt változásra nem kerül sor. Ez a funkció azonos egy közönséges termosztátéval. Szabadság / Party-funkció Ebben az üzemmódban (koffer szimbólum a kijelzőn) a hőmérséklet egy előre maghatározott időtartamon keresztül (pl. szabadság ideje alatt) egy beállított fix értéken marad. Ezután a szabályozó önmagától visszatér az automatikus üzemmódba. Ezen üzemmód választásakor (a kijelzőn koffer szimbólum ) a FUNKTION billentyűvel először állítsuk be az időtartamot: Az első 24 órára 1/ 2 órás a lépcsőzés (party-funkció). Ezután a lépcsőzés naponkénti (szabadság funkció). Azt a napot kell beállítani, amikor a szabadságról visszaérkezünk. Ezen a napon 0:00 órától a szokásos program szerint megy a fűtés. A kívánt időtartam beállítást erősítsük meg a PROG billentyű rövid megnyomásával. Ezután beállíthatjuk a beállító kerékkel a hőfokot. A FUNCTION billentyűvel egy más üzemmódba lépve bármikor elhagyhatjuk a szabadság / party üzemmódot.

6 d) A billentyűk és az állítókerék billentyűzára A készüléket a nemkívánatos elállítástól (pl. gyerekek) megóvhatjuk a billentyűk mellett az állítókerékre is kiterjedő billentyűzár funkcióval. A billentyűzár aktiválásához nyomjuk meg egyidejűleg a FUNKTION és a PROG billentyűket. A kijelzőn LOC jelenik meg. Ezáltal minden kezelői funkciót lezárunk. 20. ábra A zár feloldásához a FUNKTION és a PROG billentyűket együttesen addig tartsuk megnyomva (kb. 2 másodpercig), amíg a LOC a kijelzőről el nem tűnik. e) Váltás a komfort- és a csökkent hőmérséklet között Amennyiben egy helyiséget a beállított programtól eltérően használunk, a hőmérséklet módosítható a beállító kerékkel. Ezen kívül átkapcsolhatunk a komfort és a süllyesztett hőmérséklet között a - billentyű rövid megnyomásával. f) Fűtési szünet Nyáron, amikor a fűtés le van kapcsolva, kímélhetjük az elemeket; ezzel élettartamuk hosszabb lesz. A szelepek kinyitnak és ebben az állásban maradnak. A hetenkénti kazánkőképződés elleni védelem továbbra is folytatódik. A fűtési szünetet a következőképp kapcsoljuk be: A FUNKTION gomb megnyomásával lépjünk a Manu üzemmódba. A beállító kereket addig forgassuk az óramutató járásának megfelelően, amíg a kijelzőn On nem jelenik meg. 21. ábra g) A szelep zárása Ezt az üzemmódot akkor válasszuk, ha a helyiséget egyáltalán nem akarjuk fűteni. A szelep lezár, és csak fagyveszély (5 0 C alatti hőmérséklet) esetén nyit ki. A hetenkénti kazánkőképződés elleni védelem továbbra is folytatódik. A FUNKTION gombot megnyomva lépjünk át a Manu üzemmódba. Forgassuk a beállító kereket az óramutató járásával ellentétesen addig, amíg a kijelzőn OFF nem jelenik meg: 22. ábra pótolni), szükség lehet a szelepek kézi szabályozására: Vegyük ki a két elemet a szelepmeghajtóból. Az (1) ponton megnyomva, vegyük ki az állító stiftet. Helyezzük az állító stiftet a (2) jelzett csapra. Forgassuk az állító stiftet: az óramutató járásával megegyezően = melegebb, ellentétesen = hidegebb. 13. Különleges funkciók A fűtésszabályozónak számos különleges funkciója van. A különleges funkciók behívásához tartsuk a PROG billentyűt megnyomva mindaddig, amíg a (különleges funkció) a kijelzőn meg nem jelenik. Ezután eresszük el a PROG billentyűt. A menüt csak a szabályozó normál üzemmódjában lehet behívni (a kijelző baloldalán idő és dátum, a jobboldalán hőmérséklet látszik). A különleges funkciók a következők: A vízkőtelenítési művelet időpontjának beállítása Hőmérséklet mértékegység választás ( 0 C vagy 0 F) Dátum és időpont beállítás A rádiójel közvetítés biztonsági kódjának módosítása, ill. új szelepmeghajtók kódolása A fűtésszabályozó által szabályozott szelepek számának megadása A szelepmeghajtások szinkronizálása A rádióközvetítés tesztelése A szelep pozíciójának kijelzése Az alap rádiókapcsolat beállítása a központtal Ofszet beállítás (ez a lehetőség csak egynél több szelepmeghajtás esetében áll fenn). a) A vízkőtelenítési művelet időpontjának beállítása, Hetenként egyszer a szelep teljesen kinyílik, majd bezáródik. Ez megakadályozza, hogy a szelep lerakódások miatt megszoruljon. Ennek a kazánkő mentesítő menetnek az időpontja a funkcióval megváltoztatható. Ezután eresszük el a PROG billentyűt. Az állítókerékkel válasszuk ki a különleges Erősítsük meg a PROG billentyűvel. 24. ábra A kijelzőn PROG jelenik meg, az állítókerékkel állítsuk be a hét megfelelő napját (A nyíl szimbólum álljon a hét megfelelő napja alatt). A PROG billentyűvel igazoljuk a beállított napot. Az LC kijelző felső sorában megjelenik a vízkőtelenítés végrehajtásának időpontja. h) A szelepmeghajtás vész üzemmódja Ha a rendszer egyszer egy elháríthatatlan hiba folytán kihagyna, (pl. mert az elemek kimerültek, és rövid időn belül nem tudjuk 25. ábra Az állítókerékkel változtassuk meg az időpontot. Erősítsük meg az időpontot a PROG billentyűvel, a fűtésszabályozó normál üzemmódba vált.

7 b) Hőmérséklet mértékegység választás, Itt beállíthatjuk, hogy a kijelző az előírt hőmérsékletet Celsius fokban, vagy Fahrenheit fokban mutassa. Az állítókerékkel válasszuk ki a különleges Az állítókerékkel kapcsolhatunk át 0 C és 0 F között. Erősítsük meg a PROG billentyű rövid megnyomásával - a fűtésszabályozó normál üzemmódba vált. c) Dátum és időpont beállítás, Az állítókerékkel válasszuk ki a (dat) különleges A további beállításokat ugyanúgy kell végrehajtani, mint az a 10 pont Első üzembe helyezés alatt le van írva. d) A biztonsági kód beállítása, Más rádiós irányítású rendszerek elleni védelemként a fűtésszabályozó egy két részből álló biztonsági kóddal rendelkezik. A részek mindegyike 100 különböző beállítási lehetőséggel bír, így különböző biztonsági kód áll rendelkezésre. Ahhoz, hogy az FHT8b fűtésszabályozó és szelepmeghajtásai egymással kommunikálni tudjanak, a helyiségben lévő valamennyi készülék biztonsági kódja azonos kell legyen. A kód megváltoztatásakor, ill. új kód átvitelekor a következőképp járjunk el: Az állítókerékkel válasszuk ki a (CodE) különleges A kijelzőn a következő látható: 26. ábra A beállító kerékkel állítsuk be (000 és 099 között) a kód első részét és erősítsük meg a PROG billentyű rövid megnyomásával. 27. ábra A beállító kerékkel állítsuk be (000 és 099 között) a kód második részét és erősítsük meg a PROG billentyű rövid megnyomásával. 28. ábra Ezután az új biztonsági kódra szinkronizálni kell az első szelepmeghajtást (a kijelzőn 001 -gyel jelölve). Lefelé tolva vegyük le az első szelepmeghajtás elemtartó rekesz fedelét. Az első szelepmeghajtás gombját tartsuk megnyomva kb. 3 másodpercen keresztül, amíg 3 hangjelzés el nem hangzik. A szelepmeghajtó ezzel kész a vételre és a kijelzőn AC látható. A fűtésszabályozón a PROG gomb megnyomásával megindul a biztonsági kód átvitele a szelepmeghajtásra. A szelepmeghajtás a kód megfelelő vételét egy hangsorral igazolja. Helyezzük vissza az elemtartó rekesz fedelét. Az első szabályos rádiójel vételét a szelepmeghajtás hangjelzése jelzi. Ezek a lépések adott esetben megismétlődnek minden további, a helyiségben lévő fűtőtestnél ( 002, a kijelzőn,...). Miután valamennyi meghajtás kódolása megtörtént, a vezérlő egység automatikusan a normál üzemmódba lép vissza. Ha a vezérlő egység több szelepmeghajtást vezérel, vagyis a helyiségben több fűtőtest van, jegyezzük fel, hogy melyik számú szelephajtás melyik fűtőtesthez tartozik. Ha a kódolás nem sikerült (pl. rossz vételi viszonyok, vagy egy lemerült elem miatt), a szelepmeghajtókra a kódot egy későbbi időpontban pótlólag átvihetjük: Járjunk el a korábban leírtak szerint, ugorjuk át a már kódolt szelepmeghajtókat a PROG gombbal. Amennyiben a kijelző annak a szelepmeghatónak a számát mutatja, amelyik még nem lett kódolva, annál a gombot addig kell megnyomva tartani, amíg a szelepmeghajtó kijelzőjén AC meg nem jelenik és 3 hangjelzés el nem hangzik. Ekkor indítsuk el a vezérlő egységen a PROG megnyomásával a kód átvitelt. A szelepmeghajtó a kód kifogástalan vételét hangjelzéssel igazolja. Helyezzük vissza az elemtartó rekesz fedelét. A szelepmeghajtás az első szabályos rádiójel vételét is hangjelzéssel jelzi. e) A fűtésszabályozó által szabályozott szelepek számának megadása, Ebben a menüpontban beállíthatjuk a szabályozandó fűtőtestek (szelepmeghajtások) számát, például akkor, ha egy nagy helyiségben a fűtésszabályozónak több szelepmeghajtást kell vezérelnie. Minden további szelepmeghajtás beállítása esetén lényeges, hogy a korábbiakkal azonos a biztonsági kódot kapjon. Az állítókerékkel válasszuk ki a (no H) különleges A kijelzőn a következő jelenik meg: 29. ábra Állítsuk be a beállító kerékkel a fűtőtestek számát (1-től 8-ig) és igazoljuk ezt a PROG gombbal. Ezután következik az egyes (az első) szelepmeghajtás szinkronizálása ( 001 a kijelzőn) az új biztonsági kóddal. A fűtésszabályozó LC-kijelzőjén a ( CodESynC001 ) jelenik meg. A következő 6 lépés ismétlődik több szelepmeghajtás esetén.

8 1. Lefelé tolva vegyük le az elemtartó rekesz fedelét a(z) (első) szelepmeghajtóról. 2. Tartsuk megnyomva 3 másodpercen keresztül a szelepmeghajtón lévő gombot, amíg három hangjelzés fel nem hangzik. A szelepmeghajtás vételre kész és a szelepmeghajtó kijelzőjén "AC látható. 3. Nyomjuk meg a fűtésszabályozón a PROG gombot, ezzel megindul a kód adása a szelepmeghajtó felé. 4. A szelepmeghajtó egy hangsorral igazolja a kód hibátlan vételét. 5. Helyezzük vissza a szelepmeghajtó fedelét. 6. Az első szabályszerű rádióadás vételét hangjelzés jelzi. E 6 lépést ismételjük meg a korábban beállított szelepmeghajtás számnak megfelelően a helyiségben lévő szelepmeghajtás mindegyikénél ( 002, a kijelzőn). Miután valamennyi szelepmeghajtás kódolva lett, a vezérlő egység automatikusan visszatér a normális üzemmódba. Azok a szelepmeghajtások, amelyek szinkronizálása/programozása a biztonsági kódra már megtörtént, átugorhatók. Ehhez nyomjuk meg röviden a PROG gombot (a megfelelő szelepmeghajtót ne nyissuk fel és a benne lévő gombot ne nyomjuk meg). f) A szelepmeghajtások szinkronizálása Ebben a menüpontban a fűtésszabályozó 2 percre megjeleníti mindazokat a szelepmeghajtásokat, amelyeket újonnan szinkronizálnunk kell. Ezután a normális adás program folytatódik és a szelepmeghajtások hangjelet adnak, mihelyt az első szinkron jelet vették. Az állítókerékkel válasszuk ki a különleges Ezután az LC kijelzőn megjelenik a biztonsági kód; majd innen kezdve a vezérlő egység másodperces ütemben visszaszámlál és a 120 másodperc eltelte után a normál üzemmódba áll be. g) Teszt üzemmód Ezzel a funkcióval ellenőrizhetjük, hogy valamennyi szelepmeghajtás kifogástalanul veszi-e a rádiójeleket. Az állító kerékkel kiválaszthatjuk, hogy melyik szelepmeghajtást hívjuk fel. A nagy kijelzőben látható 0-nál az összes vevő fel van híva, a további számoknál csak a hozzájuk tartozó felhívott meghajtások jelentkeznek. A bal felső kijelzésben az időkapcsoló visszaszámlálást végez a következő adásig. Az állítókerékkel válasszuk ki a ( test ) különleges A forgató gombbal válasszuk ki a tesztelendő szelepmeghajtást. A PROG gomb megnyomásával befejezzük a teszt h) A szelep pozíciójának kijelzése E menüpont kiválasztásakor a fűtésszabályozó kijelzőjén leolvashatjuk, hogy a szelep hány százaléknyira van nyitva (csak az 1. szelepmeghajtásnál). Az állítókerékkel válasszuk ki a ( StEL ) különleges A kijelző a szelepállás %-os mértékét mutatja (csak 1 szelepnél). A PROG gomb megnyomásával befejezzük ezt a i) Az alap rádiókapcsolat beállítása a központtal Erre a különleges funkcióra csak akkor van szükség, ha a fűtésszabályozónak egy az eddigiektől eltérő, vagy semmilyen vezérlő központtal sem kell együttműködnie. A központ és a fűtésszabályozó közötti rádiós kommunikációt szintén a fűtésszabályozó biztonsági kódja biztosítja. Ezzel jelentkezik be a mindenkori fűtésszabályozó a központba. A központba való bejelentkezéssel meg lehet állapítani, hogy a fűtésszabályozó a saját központunkkal kommunikál-e, és nem a szomszédéval. Ha másik központhoz akarjuk átjelenteni, akkor először fel kell szabadítani a szabályzót. 3 különböző beállítás lehetséges: On : A fűtésszabályozó a központhoz be van jelentve. Off : A központtal rádió kommunikáció nem áll fenn, jelentkezés nem lehetséges. na : A fűtésszabályozó a központhoz való bejelentkezéshez fel lett szabadítva. A beállítás a következőképpen történik. Tartsuk nyomva a PROG gombot, amíg a kijelzőn a jelzés meg nem jelenik. Az állítókerékkel válasszuk ki a ( CEnt ) különleges Az LC kijelzőn látható a pillanatnyi beállítás ( On, Off, na ). A beállító kerékkel válasszuk ki az ( On, Off, na ) közül a kívánt beállítást és erősítsük meg a PROG billentyűvel. Ezután a fűtésszabályozó ismét normál üzemmódban van. j) Fűtőtest ofszet (eltolás) beállítás Ez a beállítási lehetőség csak akkor jelenik meg, ha egynél több szelepmeghajtót működtetünk (lásd e) A fűtésszabályozó által szabályozott szelepek számának megállapítása. Amennyiben egy vezérlés több fűtőtestet szabályoz, előfordul, hogy ezek nem egyforma erősen fűtenek. Ennek oka az egymástól jelentősen eltérő áramlási viselkedésű szelepekben, ill. a rosszul méretezett fűtőtestekben rejlik. A problémát kiküszöbölhetjük úgy, hogy egyes fűtőtesteket jobban engedünk fűteni (pozitív ofszetet kapnak), másokat meg kevésbé (negatív ofszetet kapnak). Tartsuk nyomva a PROG gombot, amíg a kijelzőn jelzés meg nem jelenik. Az állítókerékkel válasszuk az ( OFFS ) különleges Válasszuk ki a beállító kerékkel a megfelelő szelepmeghajtást/fűtőtestet és erősítsük ezt meg PROG megnyomásával. Az állítókerékkel állítsuk be az ofszetet és erősítsük meg a PROG billentyűvel. A fűtésszabályozó ezután visszatér a normális üzemmódba. Ezt a műveletet esetleg többször is végre kell hajtani az optimális fűtőteljesítmény eloszlás elérésére.

9 14. Hibaelhárítás a szelepmeghajtóknál Probléma Valószínű ok Elhárítása Folyamatos hangjelzés A szelep nehezen jár; Szelepmeghajtást és F1 üzenet a szelep ill. a szelep meghajtás leszerelni meghajtás kijelzőjén megakadt. A szelep szabad mozgását kézzel ellenőrizni A szelepmeghajtást újból felszerelni Fűtési szakember tanácsát kérni. Folyamatos hangjelzés és F2 üzenet a szelep meghajtás kijelzőjén Állítási tartomány túl nagy; Nincs szelepmeghatás a fűtőtestre felszerelve. Folyamatos hangjelzés Állítási tartomány túl és F3 üzenet a szelep kicsi; meghajtás kijelzőjén A szelep kijelzőjén nincs rádió szimbólum Low-Bat jelkép a kijelzőn, a szelepmeghajtás egy óra hosszat 2 percenként hangjelzéssort ad. Kiesett rádiókapcsolat zavarások miatt; A fűtésszabályozó eleme kimerült; A fűtésszabályozó kódja nem egyezik meg a szelepével, vagy el lett állítva. A szelepmeghajtás elemei majdnem teljesen lemerültek. A szelepmeghajtást újból felszerelni A szelep nem alkalmas; Helyezzünk egy 1 mmes közdarabot (alátétlemezt) a fűtés szelep és az állító szerkezet közé. A szelepmeghajtást újból felszerelni A szelep nem alkalmas; A fűtésszabályozót más helyre szereljük fel; A fűtésszabályozó elemeit cseréljük ki; Vigyük át a pillanatnyi biztonsági kódot a szelepmeghajtásra. Az elemeket cseréljük ki 15. Bánásmód Óvjuk a terméket a nedvességtől, hidegtől, hőbehatástól, portól és erős, közvetlen napsugárzástól. Tilos szétszedni, csak szakszerviz javíthatja. Már csekély magasságból történő leejtés is károsíthatja. Karbantartás és tisztítás A termék az elemcserétől eltekintve karbantartást nem igényel. Száraz puha ruhával tisztítsuk, erős szennyeződés esetén a ruhát langyos vízzel benedvesíthetjük. Oldószert tartalmazó tisztítószerek használata tilos.
