1 1

2 P-sorozat az innovatív sorkapocskoncepció közvetlen dugaszolási technikával A P-sorozatot egy új, irányadó koncepció jellemzi: három sorkapocs elegendő 5 vezetékkeresztmetszet vezetékezéséhez 16 mm²-ig. Az új P-sorozat 2,3 és 4 csatlakozási ponttal rendelkező átmenő és PE-kapcsokat, valamint bontó-elosztó sorkapcsokat foglal magába. Előnyök: Kevesebb termék - kisebb raktárhely - alacsonyabb működési költség. Idő- és költséghatékonyság. Keskenyebb szerkezeti méret azonos teljesítmény mellett. Ezáltal csökken a helyszükséglet, és áttekinthetőbbé válik a szerelés. A kötés létrehozásához egyszerűen a kapocsba toljuk a lecsupaszított tömör vezetőt, és kész! Szerszám alkalmazása nélkül megbízható, rezgésálló és gáztömör kötés hozható létre. A Push In-nel érvéghüvelyezett vagy az ultrahanggal tömörített vezetékek is gond nélkül csatlakozhatók. 2

3 Átmenő sorkapcsok PDU Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PDU 2.5/ P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 2.5/4/3AN P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 2.5/4/4AN P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 6/ P V / 57 A 1,5-10,0 mm² 1,5-10,0 mm² PDU 6/10/3AN P V / 57 A 1,5-10,0 mm² 1,5-10,0 mm² PDU P V / 76 A 2,5-16,0 mm² 2,5-16,0 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PDU 2.5/4 BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 2.5/4/3AN BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 2.5/4/4AN BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDU 6/10 BL P V / 57 A 1,5-10,0 mm² 1,5-10,0 mm² PDU 6/10/3AN BL P V / 57 A 1,5-10,0 mm² 1,5-10,0 mm² PDU 16 BL P V / 76 A 2,5-16,0 mm² 2,5-16,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P PDU 2.5/4 /3/4AN Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P PDU 2.5/4 /3/4AN Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P PDU 2.5/4 /3/4AN Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P PDU 2.5/4 /3/4AN Keresztösszekötő 10 pólusú, rugós ZQV 6N/ P PDU 6/10 /3AN Keresztösszekötő 2 pólusú, rugós ZQV 6N/ P PDU 6/10 /3AN Keresztösszekötő 3 pólusú, rugós ZQV 16/ P PDU 16 Keresztösszekötő 2 pólusú, rugós PAP 2.5/ P PDU 2.5/4 PAP 2.5/4/3AN P PDU 2.5/4/3AN PAP 2.5/4/4AN P PDU 2.5/4/4AN PAP PDU 6/ P PDU 6/10 PAP PDU 6/10/3AN P PDU 6/10/3AN PAP P PDU 16 Földelő sorkapcsok PPE Típus (zöld/sárga) Cikkszám Árcsop. Cs.e. Feszültség / Áram Hajlékony vezeték Tömör/többeres vezeték PPE 2.5/ P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² PPE 2.5/4/3AN P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² PPE 2.5/4/4AN P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² PPE 6/ P V / 1200 A 1,5-10,0 mm² 1,5-10,0 mm² PPE 6/10/3AN P V / 1200 A 1,5-10,0 mm² 1,5-10,0 mm² PPE P V / 1920 A 2,5-16,0 mm² 2,5-16,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz PAP 2.5/ P PPE 2.5/4 PAP 2.5/4/3AN P PPE 2.5/4/3AN PAP 2.5/4/4AN P PPE 2.5/4/4AN PAP PDU 6/ P PPE 6/10 PAP PDU 6/10/3 AN P PPE 6/10/3AN PAP P PPE 16 Nullvezető-bontó sorkapcsok PNT Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PNT 2.5/ P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PNT 6/ P V / 41 A 1,5-10,0 mm² 1,5-10,0 mm² PNT P V / 76 A 2,5-16,0 mm² 2,5-16,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz PHP PNT 2.5/ P PNT 2.5/4 Tartólap 10x3-as sínhez, kék PHP PNT 6/ P PNT 6/10 Tartólap 10x3-as sínhez, kék PHP PNT P PNT 16 Tartólap 10x3-as sínhez, kék 3

4 Épületinstallációs-elosztó sorkapcsok PDL Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PDL 4 S/NT/L/PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S//L/L P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S/N/L P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S/N/L/PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S/L/L/PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S/L P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4 S/N P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4/NT/L/PE P V / 20 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4/NT/L P V / 20 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4/N/L/PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4/L/L/PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² PDL 4/L/L P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P PDL 4/ Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P PDL 4/ Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P PDL 4/ Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P PDL 4/ Keresztösszekötő 10 pólusú, rugós PAP PDL P PDL 4/ PAP PDL 4 S P PDL 4 S PHP PDL P PDL 4 S Tartólap 10x3-as sínhez, kék Emeletes sorkapcsok PDK Típus (bézs/zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PDK 2.5/ P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDK 2.5/4V P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDK 2.5/4N/L P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDK 2.5/4L-PE P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDK 2.5/4 PE (GN-GB) P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték PDK 2.5/4 BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² PDK 2.5/4V BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P PDK Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P PDK Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P PDK Keresztösszekötő 10 pólusú, rugós PAP PDK 2.5/ P PDK 4

5 W-sorozat - csavaros kötéstechnika A W-sorozat a 0, mm² keresztmetszetű vezetékek alkalmazásakor az összes gyakori villamos funkcióra kínál megoldást. Ha a részletekre is kiterjedő funkcionális tökéletességről van szó, régóta a W-sorozat húzókengyeles sorkapcsait emlegetik. A számtalan előny kombinációját máig sem sikerült felülmúlni, ebből adódik a W-sorozat egyértelmű vezető pozíciója a piacon. Dugaszolható és csavarozható keresztösszekötések egyaránt alkalmazhatók a W-sorozatban. A csavaros kapcsokhoz egyedülálló a dugaszolható keresztösszekötés (ZQV), mely jelentős időmegtakarítást eredményez pólusú keresztösszekötők 2,5 és 4 mm²-hez. 50-pólusú ZQV keresztösszekötő egyedi alkalmazásokhoz. A szabadalmaztatott Weidmüller csavaros kötés (húzókengyeles megoldás) alkalmazásával két, azonos keresztmetszetű vezeték minden probléma nélkül csatlakoztatható egy kapocshelybe. 5

6 Átmenő sorkapcsok WDU Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDU P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDU 2.5N P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDU P V / 41 A 0,5-6,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WDU 4N P V / 39 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WDU P V / 57 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² WDU P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² WDU P V / 101 A 1,5-25,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WDU 16N P V / 101 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WDU P V / 150 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WDU 35N P V / 150 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WDU 50N P V / 192 A 10,0-50,0 mm² 10,0-16,0 mm² / 10,0-70,0 mm² WDU 70N/ P V / 232 A 10,0-70,0 mm² 10,0-16,0 mm² / 10,0-95,0 mm² WDU 70/ P V / 232 A 16,0-95,0 mm² 16,0 mm² / 16,0-120,0 mm² WDU 95N/120N P V / 290 A 16,0-120,0 mm² 16,0 mm² / 16,0-150,0 mm² WDU 120/ P V / 309 A 35,0-150,0 mm² / 35,0-150,0 mm² WDU P V / 415 A 70,0-240,0 mm² / 70,0-240,0 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDU 2.5 BL P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDU 2.5N BL P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDU 4 BL P V / 41 A 0,5-6,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WDU 4N BL P V / 39 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WDU 6 BL P V / 57 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² WDU 10 BL P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² WDU 16 BL P V / 101 A 1,5-25,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WDU 16N BL P V / 101 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WDU 35 BL P V / 150 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WDU 35N BL P V / 150 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WDU 50N P V / 192 A 10,0-50,0 mm² 10,0-16,0 mm² / 10,0-70,0 mm² WDU 70N/35 BL P V / 232 A 10,0-70,0 mm² 10,0-16,0 mm² / 10,0-95,0 mm² WDU 70/95 BL P V / 232 A 16,0-95,0 mm² 16,0 mm² / 16,0-120,0 mm² WDU 95N/120N BL P V / 290 A 16,0-120,0 mm² 16,0 mm² / 16,0-150,0 mm² WDU 120/150 BL P V / 309 A 35,0-150,0 mm² / 35,0-150,0 mm² WDU 240 BL P V / 415 A 70,0-240,0 mm² / 70,0-240,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz WQV 2.5/ P WDU 2.5 / WDU 2.5N Keresztösszekötő 2 pólusú, csavaros WQV 2.5/ P WDU 2.5 / WDU 2.5N Keresztösszekötő 3 pólusú, csavaros WQV 2.5/ P WDU 2.5 / WDU 2.5N Keresztösszekötő 4 pólusú, csavaros WQV 2.5/ P WDU 2.5 / WDU 2.5N Keresztösszekötő 10 pólusú, csavaros ZQV 4N/2 GE P WDU 4 / WDU 4N Keresztösszekötő 2 pólusú, rugós ZQV 4N/3 GE P WDU 4 / WDU 4N Keresztösszekötő 3 pólusú, rugós ZQV 4N/4 GE P WDU 4 / WDU 4N Keresztösszekötő 4 pólusú, rugós ZQV 4N/10 GE P WDU 4 / WDU 4N Keresztösszekötő 10 pólusú, rugós WQV 6/ P WDU 6 Keresztösszekötő 2 pólusú, csavaros WQV 6/ P WDU 6 Keresztösszekötő 3 pólusú, csavaros WQV 6/ P WDU 6 Keresztösszekötő 4 pólusú, csavaros WQV 6/ P WDU 6 Keresztösszekötő 10 pólusú, csavaros WQV 10/ P WDU 10 Keresztösszekötő 2 pólusú, csavaros WQV 10/ P WDU 10 Keresztösszekötő 3 pólusú, csavaros WQV 10/ P WDU 10 Keresztösszekötő 4 pólusú, csavaros WQV 10/ P WDU 10 Keresztösszekötő 10 pólusú, csavaros WQV 16/ P WDU 16 Keresztösszekötő 2 pólusú, csavaros WQV 16N/ P WDU 16N Keresztösszekötő 2 pólusú, csavaros WQV 35/ P WDU 35 Keresztösszekötő 2 pólusú, csavaros WQV 35N/ P WDU 35N Keresztösszekötő 2 pólusú, csavaros WQV 50N/ P171 5 WDU 50N Keresztösszekötő 2 pólusú, csavaros WQV 70N/ P171 5 WDU 70N Keresztösszekötő 2 pólusú, csavaros WQV 70/95/ P171 5 WDU 70/95 Keresztösszekötő 2 pólusú, csavaros WQV 95N/120N P171 5 WDU 95N/120N Keresztösszekötő 2 pólusú, csavaros WQV 120/ P171 5 WDU 120/150 Keresztösszekötő 2 pólusú, csavaros WQB 240/ P171 2 WDU 240 Keresztösszekötő 2 pólusú, csavaros WAP P WDU WAP BL P WDU , kék WAP WDU 2.5N/4N P WDU 2.5N/4N WAP WDU 2.5N/4N BL P WDU 2.5N/4N, kék WAP WTW P WDU Elválasztólap WAP WTW BL P WDU Elválasztólap WTW EN P WDU 16N/35N Elválasztólap 6

7 Földelő sorkapcsok WPE Típus (zöld/sárga) Cikkszám Árcsop. Cs.e. Feszültség / Áram Hajlékony vezeték Tömör/többeres vezeték WPE P V / 300 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WPE 2.5N P V / 300 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WPE P V / 480 A 0,5-6,0 mm² 0,5-6,0 mm² / 0,5-6,0 mm² WPE 4N P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WPE P V / 720 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² WPE P V / 1200 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² WPE P V / 1920 A 1,5-25,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WPE 16N P V / 1920 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WPE P V / 4200 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WPE 35N P V / 4200 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WPE 50N P V / 6000 A 10,0-50,0 mm² 10,0-16,0 mm² / 10,0-70,0 mm² WPE 70N/ P V / 8400 A 10,0-70,0 mm² 10,0-16,0 mm² / 10,0-95,0 mm² WPE 70/ P V / A 16,0-95,0 mm² 16,0 mm² / 16,0-120,0 mm² WPE 95N/120N P V / A 16,0-120,0 mm² 16,0 mm² / 16,0-150,0 mm² WPE 120/ P V / A 35,0-150,0 mm² / 35,0-150,0 mm² Nullbontó sorkapcsok WNT Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WNT x P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WNT 4 10x P V / 41 A 0,5-6,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WNT 6 10x P V / 57 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² WNT 10 10x P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² WNT 16N 10x P V / 101 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² WNT 35N 10x P V / 150 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-50,0 mm² WNT 70N/35 10x P V / 207 A 10,0-70,0 mm² 10,0-16,0 mm² / 10,0-95,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz WAP BL P WNT , kék WHP N/10x3 BL P WNT Tartólap 10x3-as sínhez, kék Épületinstallációs-elosztó sorkapcsok WDL (N-sínhez 10 x 3 mm) Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDL 2.5/S/NT/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/S/L/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/S/N P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/S/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/S/N/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/S/N/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5S/L/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz Q 2 WDL 2.5S P WDL 2.5/S Keresztösszekötő 2 pólusú, csavaros Q 10 WDL 2.5S P WDL 2.5/S Keresztösszekötő 10 pólusú, csavaros WAP WDL 2.5/S P WDL 2.5/S WHP WDL 2.5/S BL P WDL 2.5/S Tartólap 10x3-as sínhez, kék Épületinstallációs-elosztó sorkapcsok WDL WQV-val Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDL 2.5/NT/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/L/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/N P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5/N/L P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5 /N/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDL 2.5 /L/L/PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz Q 2 WDL2.5S P WDL 2.5 Keresztösszekötő 2 pólusú, csavaros 7

8 Q 10 WDL2.5S P WDL 2.5 WAP WDL P WDL 2.5 WHP WDL2.5/S BL P WDL 2.5/S Keresztösszekötő 10 pólusú, csavaros Tartólap 10x3-as sínhez, kék 8

9 Bontó sorkapcsok WTR Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WTR P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WTR 2.5 STB P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDTR P V / 14 A 0,5-2,5 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WTR P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-4,0 mm² WTR 4 STB P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz SIHA 3/G P WTR 2.5/4 400 V / 6,3 A, led nélküli SIHA 3/G20/LD 10-36V P WTR 2.5/ V, piros színű leddel SIHA 3/G20/LD V P WTR 2.5/ V, piros színű leddel WAP WDU/WTR4/ZR P WTR 2.5 WAP P WTR 4 WAP WTW P WTR 4 Elválasztólap Biztosítós sorkapcsok WSI Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WTR 2.5/SI (led nélküli) P V / 6,3 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WTR 4/SI (led nélküli) P V / 6,3 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² WSI 4 (led nélküli) P V / 15 A 0,5-4,0 mm² 0,5-4,0 mm² / 0,5-4,0 mm² WSI 4/2 (led nélküli) P V / 15 A 0,5-4,0 mm² 0,5-4,0 mm² / 0,5-4,0 mm² WSI 6 (metrikus) P V / 6,3 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² WSI 6/2 (Zoll) P V / 6,3 A 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz WAP P WTR 2.5/4, WSI 6 WAP WTW P WTR 2.5/4, WSI 6 Elválasztólap Emeletes sorkapcsok WDK Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDK P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 2.5 V P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 2.5 DU-PE P V / 32 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 2.5N P V / 28 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 4N P V / 35 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² Emeletes földelő sorkapcsok WDK Típus (zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték WDK 2.5 PE P V / 300 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 2.5N PE P V / 300 A 0,5-4,0 mm² 0,5-4,0 mm² / 1,5-4,0 mm² WDK 4N PE P V / 480 A 0,5-4,0 mm² 0,5-6,0 mm² / 1,5-6,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz WQV 2.5/ P WDK 2.5 Keresztösszekötő 2 pólusú, csavaros WQV 2.5/ P WDK 2.5 Keresztösszekötő 10 pólusú, csavaros WAP WDK P WDK 2.5 WAP WDK 2.5 BL P WDK 2.5, kék WTW EN P WDK 2.5 Elválasztólap 9

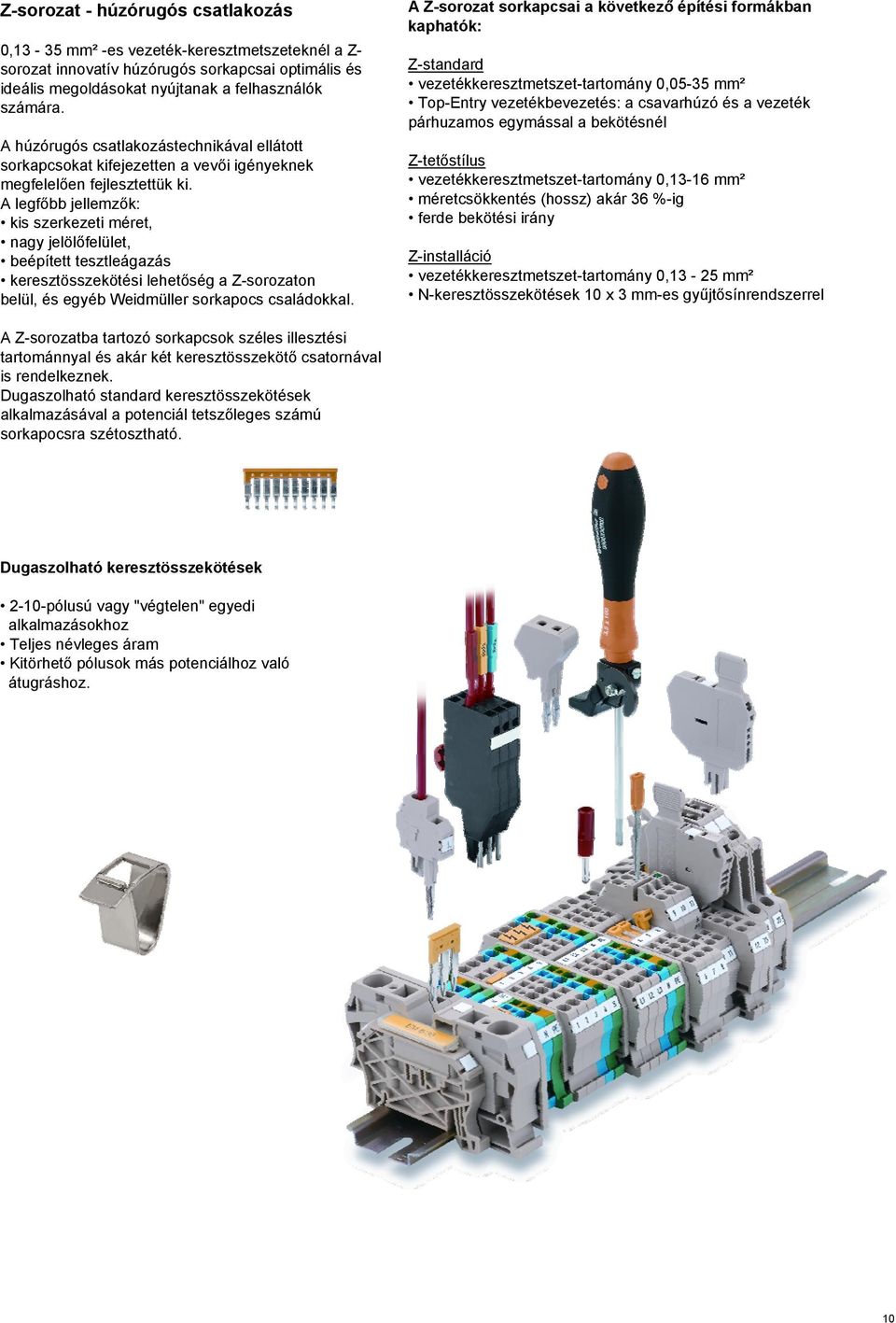

10 Z-sorozat - húzórugós csatlakozás 0,13-35 mm² -es vezeték-keresztmetszeteknél a Z- sorozat innovatív húzórugós sorkapcsai optimális és ideális megoldásokat nyújtanak a felhasználók számára. A húzórugós csatlakozástechnikával ellátott sorkapcsokat kifejezetten a vevői igényeknek megfelelően fejlesztettük ki. A legfőbb jellemzők: kis szerkezeti méret, nagy jelölőfelület, beépített tesztleágazás keresztösszekötési lehetőség a Z-sorozaton belül, és egyéb Weidmüller sorkapocs családokkal. A Z-sorozat sorkapcsai a következő építési formákban kaphatók: Z-standard vezetékkeresztmetszet-tartomány 0,05-35 mm² Top-Entry vezetékbevezetés: a csavarhúzó és a vezeték párhuzamos egymással a bekötésnél Z-tetőstílus vezetékkeresztmetszet-tartomány 0,13-16 mm² méretcsökkentés (hossz) akár 36 %-ig ferde bekötési irány Z-installáció vezetékkeresztmetszet-tartomány 0,13-25 mm² N-keresztösszekötések 10 x 3 mm-es gyűjtősínrendszerrel A Z-sorozatba tartozó sorkapcsok széles illesztési tartománnyal és akár két keresztösszekötő csatornával is rendelkeznek. Dugaszolható standard keresztösszekötések alkalmazásával a potenciál tetszőleges számú sorkapocsra szétosztható. Dugaszolható keresztösszekötések 2-10-pólusú vagy "végtelen" egyedi alkalmazásokhoz Teljes névleges áram Kitörhető pólusok más potenciálhoz való átugráshoz. 10

11 Átmenő sorkapcsok ZDU Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDU P V / 17,5 A 0,5-1,5 mm² 0,5-1,5 mm² ZDU P V / 31 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 2.5/3AN P V / 31 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 2.5/4AN P V / 27 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU P V / 41 A 0,5-6,0 mm² 0,5-6,0 mm² / 0,5-6,0 mm² ZDU P V / 57 A 0,5-10,0 mm² 0,5-10,0 mm² ZDU P V / 72 A 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZDU P V / 98 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² ZDU P V / 125 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-35,0 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDU 1.5 BL P V / 17,5 A 0,5-1,5 mm² 0,5-1,5 mm² ZDU 2.5 BL P V / 31 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 2.5/3AN BL P V / 31 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 2.5/4AN BL P V / 27 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 4 BL P V / 41 A 0,5-6,0 mm² 0,5-6,0 mm² / 0,5-6,0 mm² ZDU 6 BL P V / 57 A 0,5-10,0 mm² 0,5-10,0 mm² ZDU 10 BL P V / 72 A 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZDU 16 BL P V / 98 A 1,5-16,0 mm² 1,5-16,0 mm² / 1,5-25,0 mm² ZDU 35 BL P V / 125 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-35,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 1.5/ P ZDU 1.5 Keresztösszekötő 2 pólusú, rugós ZQV 1.5/ P ZDU 1.5 Keresztösszekötő 10 pólusú, rugós ZQV 2.5/ P ZDU 2.5 Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ZDU 2.5 Keresztösszekötő 10 pólusú, rugós ZQV 4/ P ZDU 4 Keresztösszekötő 2 pólusú, rugós ZQV 4/ P ZDU 4 Keresztösszekötő 10 pólusú, rugós ZQV 6/ P ZDU 6 Keresztösszekötő 2 pólusú, rugós ZQV 10/ P ZDU 10 Keresztösszekötő 2 pólusú, rugós ZQV 16/ P ZDU 16 Keresztösszekötő 2 pólusú, rugós ZQV 35/ P ZDU 35 Keresztösszekötő 2 pólusú, rugós ZAP/TW ZDU 1.5/2AN P ZDU 1.5 ZAP/TW P ZDU 2.5 ZAP/TW 1 BL P ZDU 2.5, kék ZAP/TW P ZDU 2.5/3 AN ZAP/TW 2 BL P ZDU 2.5/3 AN, kék ZAP/TW P ZDU 2.5-2/4 AN ZAP/TW 3 BL P ZDU 2.5-2/4 AN, kék ZAP/TW P ZDU 4 ZAP/TW 4 BL P ZDU 4, kék ZAP/ZDU P ZDU 4-2/4 AN ZAP/TW P ZDU 6 ZAP/ZDU P ZDU 6-2/3 AN ZAP/TW P ZDU ZAP/TW ZDU P ZDU 10 ZAP/TW ZDU P ZDU 16 ZTA P ZDU 2.5 Teszt adapter ZTA P ZDU 4 Teszt adapter ZTA P ZDU 6 Teszt adapter Földelő sorkapcsok ZPE Típus (zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség Hajlékony vezeték Tömör/többeres vezeték ZPE P V 0,5-1,5 mm² 0,5-1,5 mm² ZPE P V 0,5-4,0 mm² 0,5-4,0 mm² ZPE 2.5/3AN P V 0,5-4,0 mm² 0,5-4,0 mm² ZPE 2.5/4AN P V 0,5-4,0 mm² 0,5-4,0 mm² ZPE P V 0,5-6,0 mm² 1,5-6,0 mm² ZPE P V 0,5-10,0 mm² 0,5-10,0 mm² / 1,5-10,0 mm² ZPE P V 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZPE P V 1,5-16,0 mm² 1,5-16,0 mm² / 16,0-25,0 mm² ZPE P V 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-25,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZAP/TW ZDU 1.5/2AN P ZPE 1.5 ZAP/TW P ZPE 2.5 ZAP/TW 2 DB P ZPE 2.5/3 AN ZAP/TW P ZPE 2.5/4 AN ZAP/TW P ZPE 4 ZAP/TW P ZPE 6 11

12 ZAP/TW ZDU P ZPE 10 ZAP/TW ZDU P ZPE 16 12

13 Emeletes sorkapcsok ZDK Típus (bézs/kék/zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDK P V / 20 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 V P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 N-DU P V / 20 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 DU-PE P V / 20 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 N-PE P V / 20 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 BL P V / 20 A 0,5-2,5 mm² 0,5-2,5 mm² ZDK 2.5 PE P V 0,5-2,5 mm² 0,5-2,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 1.5/ P ZDK 1.5 Keresztösszekötő 2 pólusú, rugós ZQV 1.5/ P ZDK 1.5 Keresztösszekötő 10 pólusú, rugós ZQV 2.5/ P ZDK 2.5 Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ZDK 2.5 Keresztösszekötő 10 pólusú, rugós ZAP/TW ZDK P ZDK 1.5/V/PE ZAP/TW ZDK 1.5 BL P ZDK 1.5/V/PE ZAP/TW ZDK 2.5/ P ZDK 2.5/1.5 ZAP/TW ZDK 2.5/1.5 BL P ZDK 2.5/1.5 ZTA P ZDK 2.5/1.5 Teszt adapter Bontó sorkapcsok ZTR Típus (bézs/kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZTR P V / 20 A 0,5-4,0 mm² 0,5-4,0 mm² ZTR 2.5/3 AN P V / 20 A 0,5-4,0 mm² 0,5-4,0 mm² ZTR 2.5 BL P V / 20 A 0,5-4,0 mm² 0,5-4,0 mm² ZTR 2.5/3 AN BL P V / 20 A 0,5-4,0 mm² 0,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P ZTR 2.5 Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ZTR 2.5 Keresztösszekötő 10 pólusú, rugós ZAP/TW P ZTR 2.5 ZAP/TW P ZTR 2.5/3AN Biztosítós sorkapcsok ZSI Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZSI 2.5 (metrikus) P V / 6,3 A 0,5-4,0 mm² 0,5-4,0 mm² ZSI 2.5/2 500AC (zoll) P V / 12 A 0,5-4,0 mm² 0,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 6/2 GE P ZSI 2.5 (metrikus) Keresztösszekötő 2 pólusú, rugós ZQV 6/3 GE P ZSI 2.5 (metrikus) Keresztösszekötő 3 pólusú, rugós ZQV 6/4 GE P ZSI 2.5 (metrikus) Keresztösszekötő 4 pólusú, rugós ZQS 2.5/ P ZSI 2.5/2 500AC (zoll) Keresztösszekötő 2 pólusú, rugós ZQS 2.5/ P ZSI 2.5/2 500AC (zoll) Keresztösszekötő 3 pólusú, rugós ZQS 2.5/ P ZSI 2.5/2 500AC (zoll) Keresztösszekötő 4 pólusú, rugós ZAP/TW P ZSI 2.5 (metrikus) 13

14 Épületinstallációs-átmenő sorkapcsok ZDU Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDU 2.5 S P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 4 S P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² ZDU 6 S P V / 41 A 0,5-10,0 mm² 0,5-10,0 mm² ZDU 10/S P V / 76 A 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZDU 16/S P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² / 16,0-25,0 mm² ZDU P V / 125 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-35,0 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDU 2.5 S BL P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDU 4 S BL P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² ZDU 6 S BL P V / 41 A 0,5-10,0 mm² 0,5-10,0 mm² ZDU 10/S BL P V / 76 A 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZDU 16/S BL P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² / 16,0-25,0 mm² ZDU 35 BL P V / 125 A 2,5-35,0 mm² 2,5-16,0 mm² / 2,5-35,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P ZDU 2.5 S Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ZDU 2.5 S Keresztösszekötő 10 pólusú, rugós ZQV 4/2 GE P ZDU 4 S Keresztösszekötő 2 pólusú, rugós ZQV 4/10 GE P ZDU 4 S Keresztösszekötő 10 pólusú, rugós ZQV 6/2 GE P ZDU 6 S Keresztösszekötő 2 pólusú, rugós ZQV 10/ P ZDU 10 S Keresztösszekötő 2 pólusú, rugós ZQV 16/ P ZDU 16 S Keresztösszekötő 2 pólusú, rugós ZQV 35/ P ZDU 35 Keresztösszekötő 2 pólusú, rugós ZAP 2.5 S P ZDU 2.5 S ZAP 2.5 S BL P ZDU 2.5 S, kék ZAP 4 S P ZDU 4 S ZAP 4 S BL P ZDU 4 S, kék ZAP 6 S P ZDU 6 S ZAP 6 S BL P ZDU 6 S, kék ZAP ZDU 10/16 S P ZDU 10/16 S Épületinstallációs-nullvezető-bontó sorkapcsok ZNT Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZNT 2.5 S P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZNT 4 S P V / 32 A 0,5-4,0 mm² 0,5-6,0 mm² ZNT 6 S P V / 41 A 0,5-10,0 mm² 0,5-10,0 mm² ZNT 10/S P V / 57 A 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZNT 16/S P V / 76 A 1,5-16,0 mm² 1,5-16,0 mm² / 16,0-25,0 mm² ZNT P V / 125 A 2,5-35,0 mm² 2,5-10,0 mm² / 16,0-35,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P ZNT 2.5 S Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ZNT 2.5 S Keresztösszekötő 10 pólusú, rugós ZQV 4/2 GE P ZNT 4 S Keresztösszekötő 2 pólusú, rugós ZQV 4/10 GE P ZNT 4 S Keresztösszekötő 10 pólusú, rugós ZQV 6/2 GE P ZNT 6 S Keresztösszekötő 2 pólusú, rugós ZQV 16/ P ZNT 10/16 S Keresztösszekötő 2 pólusú, rugós ZAP ZDU 2.5 S BL P ZNT 2.5 S, kék ZAP ZDU 4 S BL P ZNT 4 S, kék ZAP ZDU 6 S BL P ZNT 6 S, kék ZAP ZDU 10/16 S P ZNT 10/16 S Épületinstallációs-földelő sorkapcsok ZPE Típus (zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség Hajlékony vezeték Tömör/többeres vezeték ZPE 2.5 S P V 0,5-4,0 mm² 0,5-4,0 mm² ZPE 4 S P V 0,5-4,0 mm² 0,5-6,0 mm² ZPE 6 S P V 0,5-10,0 mm² 0,5-10,0 mm² ZPE 10/S P V 1,5-10,0 mm² 1,5-16,0 mm² / 1,5-16,0 mm² ZPE 16/S P V 1,5-16,0 mm² 1,5-16,0 mm² / 16,0-25,0 mm² ZPE P V 2,5-35,0 mm² 2,5-10,0 mm² / 16,0-35,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZAP ZDU 2.5 S P ZPE 2.5 S ZAP ZDU 4 S P ZPE 4 S ZAP ZDU 6 S P ZPE 6 S ZAP ZDU 10/16 S P ZPE 10/16 S 14

15 Épületinstallációs-elosztó sorkapcsok ZDL (10 x 3 mm-es gyűjtősínhez) Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDL 2.5 S/NT/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/L/L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/N P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/N/L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/N/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 S/L/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² Épületinstallációs-elosztó sorkapcsok ZDL (ZQV 2.5 N keresztösszekötővel) Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ZDL 2.5 NT/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5/L/L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 N P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 N/L P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 N/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² ZDL 2.5 L/L/PE P V / 24 A 0,5-4,0 mm² 0,5-4,0 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5 N/ P ZDL 2.5 Keresztösszekötő 2 pólusú, rugós ZQV 2.5 N/ P ZDL 2.5 Keresztösszekötő 10 pólusú, rugós ZAP/ZDL P ZDL 2.5 ZAP/ZDL 2.5/S P ZDL 2.5S ZHP ZDL 2.5S BL P ZDL 2.5S Tartólap 10x3-as sínhez, kék 15

16 I-sorozat - IDC technológia Az IDC az Insulation Displacement Connection (villamos kapcsolat a szigetelés felhasításával) rövidítése. Ez a kötéstechnika minimális szerelési idő alatt biztos kötést garantál csupaszolás, csavarozás, speciális szerszám nélkül. Előnyei: gyors = akár 75 %-ig is csökkenti a szerelési időt biztos = a külső rugós technika biztos kötést garantál keskeny = csak 5mm szerkezeti szélesség Amennyiben egy vezeték nem csatlakoztatható, a Weidmüller hibrid-kapcsai megoldást nyújthatnak. Ezek a kapcsok az egyik oldalon IDC a másik oldalon csavaros vagy rugós kötéssel rendelkeznek. 16

17 17

18 Átmenő sorkapcsok IDU Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték IDU 1.5N P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 1.5N/3AN P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 1.5N/4AN P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 1.5N/2x2AN P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 2.5N P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² IDU 2.5N/3AN P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² IDU 2.5N/4AN P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² IDU 2.5N/2x2AN P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték IDU 1.5N BL P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 1.5N/3AN BL P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 1.5N/4AN BL P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDU 2.5N BL P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² IDU 2.5N/3AN BL P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² IDU 2.5N/4AN BL P V / 24 A 0,5-2,5 mm² 0,5-2,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P IDU 1.5 Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P IDU Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P IDU Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P IDU Keresztösszekötő 10 pólusú, rugós ZQV 4/2 GE P IDU Keresztösszekötő 2 pólusú, rugós ZQV 4/3 GE P IDU Keresztösszekötő 3 pólusú, rugós ZQV 4/4 GE P IDU Keresztösszekötő 4 pólusú, rugós ZQV 4/10 GE P IDU Keresztösszekötő 10 pólusú, rugós IAP 1.5N P IDU 1.5N IAP 1.5N BL P IDU 1.5N, kék IAP 1.5N/3AN P IDU 1.5N/3AN IAP 1.5N/3AN BL P IDU 1.5N/3AN, kék IAP 1.5N/4AN P IDU 1.5N/4AN, IDU 1.5N/2x2AN IAP 1.5N/4AN BL P IDU 1.5N/4AN, IDU 1.5N/2x2AN, kék IAP 2.5N P IDU 2.5N IAP 2.5N BL P IDU 2.5N, kék IAP 2.5N/3AN P IDU 2.5N/3AN IAP 2.5N/3AN BL P IDU 2.5N/3AN, kék IAP 2.5N/4AN P IDU 2.5N/4AN, IDU 2.5N/2x2AN IAP 2.5N/4AN BL P IDU 2.5N/4AN, IDU 2.5N/2x2AN, kék Földelő sorkapcsok IPE Típus (zöld) Cikkszám Árcsop. Cs.e. Névleges feszültség Hajlékony vezeték Tömör/többeres vezeték IPE 1.5N P V 0,21-1,5 mm² 0,21-1,5 mm² IPE 1.5N/3AN P V 0,21-1,5 mm² 0,21-1,5 mm² IPE 1.5N/4AN P V 0,21-1,5 mm² 0,21-1,5 mm² IPE 2.5N P V 0,5-2,5 mm² 0,5-2,5 mm² IPE 2.5N/3AN P V 0,5-2,5 mm² 0,5-2,5 mm² IPE 2.5N/4AN P V 0,5-2,5 mm² 0,5-2,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz IAP 1.5N P IPE 1.5N IAP 1.5N/3AN P IPE 1.5N/3AN IAP 1.5N/4AN P IPE 1.5N/4AN IAP 2.5N P IPE 2.5N IAP 2.5N/3AN P IPE 2.5N/3AN IAP 2.5N/4AN P IPE 2.5N/4AN 18

19 Bontó sorkapcsok ITR Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ITR 1.5N P V / 16 A 0,21-1,5 mm² 0,21-1,5 mm² ITR 2.5N P V / 18 A 0,5-2,5 mm² 0,5-2,5 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ITR 1.5N BL P V / 16 A 0,21-1,5 mm² 0,21-1,5 mm² ITR 2.5N BL P V / 18 A 0,5-2,5 mm² 0,5-2,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P ITR 1.5N Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ITR 1.5N Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P ITR 1.5N Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P ITR 1.5N Keresztösszekötő 10 pólusú, rugós ZQV 4/2 GE P ITR 2.5N Keresztösszekötő 2 pólusú, rugós ZQV 4/3 GE P ITR 2.5N Keresztösszekötő 3 pólusú, rugós ZQV 4/4 GE P ITR 2.5N Keresztösszekötő 4 pólusú, rugós ZQV 4/10 GE P ITR 2.5N Keresztösszekötő 10 pólusú, rugós IAP 1.5N/3AN P ITR 1.5N IAP 2.5N/3AN P ITR 2.5N Biztosítós sorkapcsok ITR/SI Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték ITR 1.5N/SI P V / 6,3 A 0,21-1,5 mm² 0,21-1,5 mm² ITR 2.5N/SI P V / 6,3 A 0,5-2,5 mm² 0,5-2,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P ITR 1.5N/SI Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P ITR 1.5N/SI Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P ITR 1.5N/SI Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P ITR 1.5N/SI Keresztösszekötő 10 pólusú, rugós ZQV 4/2 GE P ITR 2.5N/SI Keresztösszekötő 2 pólusú, rugós ZQV 4/3 GE P ITR 2.5N/SI Keresztösszekötő 3 pólusú, rugós ZQV 4/4 GE P ITR 2.5N/SI Keresztösszekötő 4 pólusú, rugós ZQV 4/10 GE P ITR 2.5N/SI Keresztösszekötő 10 pólusú, rugós IAP 1.5N/3AN P ITR 1.5N/SI IAP 2.5N P ITR 2.5N/SI Emeletes sorkapcsok IDK Típus (bézs) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték IDK 1.5N P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDK 1.5N/ZB P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² Típus (kék) Cikkszám Árcsop. Cs.e. Névleges feszültség / max. áram Hajlékony vezeték Tömör/többeres vezeték IDK 1.5N BL P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² IDK 1.5N/ZB BL P V / 17,5 A 0,21-1,5 mm² 0,21-1,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz ZQV 2.5/ P IDK 1.5N Keresztösszekötő 2 pólusú, rugós ZQV 2.5/ P IDK 1.5N Keresztösszekötő 3 pólusú, rugós ZQV 2.5/ P IDK 1.5N Keresztösszekötő 4 pólusú, rugós ZQV 2.5/ P IDK 1.5N Keresztösszekötő 10 pólusú, rugós IAP 1.5N/DK P IDK 1.5 IAP 1.5N/DK BL P IDK 1.5, kék IAP 1.5N/DK-ZB P IDK 1.5N/ZB IAP 1.5N/DK-ZB BL P IDK 1.5N/ZB, kék Emeletes földelő sorkapcsok IDK Típus (zöld) Cikkszám Árcsop. Cs.e. Feszültség Hajlékony vezeték Tömör/többeres vezeték IDK 1.5N/PE P V 0,21-1,5 mm² 0,21-1,5 mm² Tartozékok Cikkszám Árcsop. Cs.e. Sorkapocs típushoz IAP 1.5N/DK P IDK1.5N/PE 19

20 Dekafix sorkapocsjelölő A Weidmüller különböző sorkapocsjelölőivel majdnem minden sorkapocsjelölési feladat könnyen és gyorsan megoldható. A Dekafix jelölő minden Weidmüller vezetékcsatlakozóhoz és dugaszolható csatlakozóhoz, valamint elektronikai elemhez alkalmazható. A Dekafix jelölőt a jelölőcsatornába helyezve rögzítjük a sorkapocshoz. A Dekafix jelölőkkel a Weidmüller standard jelölések széles választékát kínálja. Többjegyű jelölések Standard feliratokkal ellátott jelölők Fehér vagy színes jelölők Egyedi jelölés Egy lépésben történő rögzítés Jól olvasható felirat Táblatartók A Weidmüller jelölők széles kínálatát gazdagítja a táblatartók nagy választéka. A SchT 5 és SchT 5 S csoportos jelölő tartókat közvetlenül a TS 32 (G-sín) tartósínre, illetve a a TS 35 (kalapsín) tartósínre pattintjuk. A jelölés így a kapocs típusától függetlenül végezhető. SchT 5S fele olyan vékony, mint a SchT5. A SchT 7 csoportos jelölő tartót a jelölő számára kialakított helyre nyomjuk be. Ez a jelölőtartó felbillenthető, így nem akadályozza a csavarhúzó alkalmazását. A ZGB 15 és a ZGB 30 felbillenthető jelölők a Z-, W- és P- sorozatú sorkapcsokhoz. STR takarólappal rendelkező ESO jelölőkhöz, illetve Dekafix és WS jelölőkhöz alkalmazható. A ZGB 30/3,5 a már jól bevált ZGB-családot egészíti ki. Kiválóan rögzül 3,5 mm-es sorkapcsainkon. Jelölők, melyek minden Weidmüller vezeték- és dugaszolható csatlakozóhoz, illetve elektronikai elemekhez alkalmazhatók Táblatartók S 10, Dekafix vagy WS jelölők felvételére A csatlakozások a helyszínen jelölhetők STI-S jelölő toll Az STI-S jelölő toll felirat nélküli Weidmüller jelölők jelöléséhez való. Fekete, vízálló tintával működik. 20

21 Dekafix jelölő Típus DEK 5 Cikkszám Árcsop. Cs.e. Feliratok Szélesség Hőmérséklettartomány C DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FW P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 FWZ P ,0 mm DEK 5 GW P ,0 mm DEK 5 GW P ,0 mm DEK 5 GW ERDE P "Föld" 5,0 mm DEK 5 GW L P L1 5,0 mm DEK 5 GW L P L2 5,0 mm DEK 5 GW L P L3 5,0 mm DEK 5 FWZ L1-PE P L1 - PE 5,0 mm Típus DEK 6 Cikkszám Árcsop. Cs.e. Feliratok Szélesség Hőmérséklettartomány C DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FW P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 FWZ P ,0 mm DEK 6 GW P ,0 mm DEK 6 GW P ,0 mm DEK 6 GW ERDE P "Föld" 6,0 mm DEK 6 FWZ L1-PE P L1 - PE 6,0 mm Típus DEK 8 Cikkszám Árcsop. Cs.e. Feliratok Szélesség Hőmérséklettartomány C DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm DEK 8 FWZ P ,0 mm

22 Táblatartók csoportos jelölőkhöz TS 32-höz és TS 35-höz Jelölő típushoz Szélesség Hossz SCHT P S 10, Dekafix vagy WS-jelölők 19,5 mm 44,5 mm SCHT 5 S P S 10, Dekafix vagy WS-jelölők 9,5 mm 44,5 mm Tartozékok Cikkszám Árcsop. Cs.e. Jelölő típushoz Szín ESO 5 papír P SCHT 5 60 jelölő/ív fehér ESO 5 S papír P SCHT 5 S 140 jelölő/ív fehér ESO 5 poliészter fehér P SCHT 5 poliészter fehér ESO 5 poliészter sárga P SCHT 5 poliészter sárga ESO 5 papír sárga P SCHT 5 papír sárga STR 5 takarófedél P SCHT 5 takarófedél átlátszó STR 5 S takarófedél P SCHT 5 S takarófedél átlátszó Felbillenthető tartók csoportos jelölőkhöz Jelölő típushoz Hosszúság SCHT P Dugaszolható jelölő 39,3 mm SCHT 9/ P S 10, Dekafix és WS jelölők 32,0 mm SCHT 14/ P S 10, Dekafix és WS jelölők 44,3 mm WGB P Dekafix és WS jelölők. A keresztösszekötő-csatornákat lefedik 33,5 mm WGB P Dekafix és WS jelölők. A keresztösszekötő-csatornákat lefedik. 33,5 mm ZGB P Dekafix 5, WS12/5, ESO 15 STR-rel 15,0 mm ZGB P Dekafix 5, WS 12/5, ESO 7 STR-rel 32,0 mm ZGB 30/3, P ,5 mm-es sorkapocs 32,0 mm Tartozékok Cikkszám Árcsop. Cs.e. Jelölő típushoz Szín ESO 7 papír P176 1 SCHT 7, ZGB jelölő/ív fehér ESO 7 poliészter fehér P SCHT 7 poliészter fehér ESO 7 poliészter sárga P SCHT 7 poliészter sárga ESO 7 papír sárga P176 1 SCHT 7 papír sárga ESO 14/6 papír P176 1 SCHT 9/4 u. 14/6 320 jelölő/ív fehér ESO P176 1 ZGB jelölő/ív fehér STR 7 takarófedél P SCHT 7, ZGB 30 takarófedél átlátszó STR P ZGB 15 takarófedél átlátszó SK 14/ P SCHT 9/4 u. 14/6 védő kupak átlátszó Fedelek a W-sorozat átmenő sorkapcsaihoz Sorkapocs típushoz WAD 5 sima WS P WDU 4 WAD 5 villámjellel GE P WDU 2.5 WAD 8 sima WS P WDU 10 WAD 8 villámjellel GE P WDU 6 WAD 12 sima WS P WDU 35 WAD 12 villámjellel GE P WDU 16 WAD 27 sima WS P WDU 120/150 WAD 27 villámjellel GE P WDU 70/95 Tartozékok Cikkszám Árcsop. Cs.e. Jelölő típushoz STI D WAD 5-27 Jelölés módja STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel STI-vel vagy jelölőrendszerrel Jelölőtoll fekete, vízálló tintával 22
