OPTIKA. Hullámoptika. Dr. Seres István
|
|
- Tibor Kovács
- 8 évvel ezelőtt
- Látták:
Átírás
1 Dr. Seres István
2 : A fény elektromágneses hullám S S E H Seres István 2
3 Elektromágneses spektrum Elnevezés Hullámhossz Frekvencia Váltóáram > 3000 km < 100 Hz Hangfrekvenciás váltóáram < 3000 km > 100 Hz Hosszúhullámok < 30 km > 10 khz Hosszúhullám (LW) < 10 km > 30 khz c = f Középhullám (MW) < 650 m > 650 khz Rövidhullám (KW) < 180 m > 1,7 MHz Ultrarövid hullám (URH) < 10 m > 30 MHz Mikrohullám 300 µm - 30 cm 1 GHz - 1 THz Infravörös sugárzás (IR) < 1,0 mm > 300 GHz Fény nm > 384 THz Ultraibolya sugárzás (UV) < 380 nm > 789 THz röntgensugárzás < 1 nm > 300 PHz Gamma-sugárzás < 10 pm > 30 EHz Seres István 3
4 Látható fény tartomány Vörös nm THz Narancs nm THz Sárga nm THz Zöld nm THz Kék nm THz Ibolya nm THz Seres István 4
5 Hullámjelenségek: a fény sebessége polarizáció kettőstörés diszperzió interferencia elhajlás Seres István 5
6 A fény terjedési sebessége Römer (1675) Hold két eltűnése közötti időtartamokat mérte: ABC íven (fél év alatt) kb s volt az együttes késés (CDA íven ugyanennyi együttes sietés ) Probléma: a Föld-Nap távolságot pontosan kell ismerni Seres István 6
7 A fény terjedési sebessége Fizeau (1849) Gyorsan forgó fogaskerekeken a fény bizonyos fordulatszám esetén nem jut át, mivel a véges terjedési idő alatt a fogaskerék foga elfordul. Probléma: a fordulatszám stabil értéken tartása és pontos mérése Seres István 7
8 Polarizáció: Csak transzverzális hullám esetén tapasztalható Lineárisan polarizált hullámban a rezgési sík csak egy adott síkkal párhuzamos lehet Seres István 8
9 Polarizáció: A fény: transzverzális (polarizálható) elektromágneses hullám Polárszűrők párhuzamos és keresztezett állásban Seres István 9
10 Polarizáció: A felületről visszavert fény sokszor polarizált Brewster szög sin sin sin cos tg n Seres István 10
11 Polarizáció: A felületről visszavert fény sokszor polarizált Ugyanarról a kirakatról polárszűrő nélkül és polárszűrővel készített kép Seres István 11
12 Polarizáció: A felületről visszavert fény sokszor polarizált Ugyanarról a témáról polárszűrő nélkül és polárszűrővel készített kép Seres István 12
13 Polarizáció: felhasználása technika Polárszűrős szemüveg, mikroszkópia fényképezés, LCD kijelzők, polarizációs iránytű, stb. természet szórt sugárzás tájékozódás (méhek) táplálék keresés (octopus ) Seres István 13
14 Polarizáció: LCD képernyő, LCD kijelző Seres István 14
15 : A fény elektromágneses hullám: Diszperzió: Különböző hullámhosszúságú összetevők szóródása) prizma (spektrométer) kromatikus aberráció szívárvány stb. Seres István 15
16 : A fény elektromágneses hullám: Diszperzió rés prizma fényforrás Ernyő Seres István 16
17 : Diszperzió oka: a törésmutató hullámhosszfüggő Néhány átlátszó anyag törésmutatója ibolya kék zöld sárga narancs vörös 410 nm 470 nm 550 nm 580 nm 610 nm 660 nm koronaüveg 1,538 1,531 1,526 1,552 1,522 1,52 könnyû flintüveg 1,604 1,596 1,591 1,588 1,587 1,585 kvarc 1,557 1,551 1,547 1,544 1,543 1,542 gyémánt 2,458 2,444 2,426 2,417 2,415 2,41 jég 1,317 1,3136 1,3110 1,3087 1,3080 1,306 Seres István 17
18 : Diszperzió: kromatikus aberráció Seres István 18
19 : Diszperzió: szívárvány Seres István 19
20 : Diszperzió: szívárvány Seres István 20
21 : A fény elektromágneses hullám: interferencia Olajfolt nedves úton Szappanhártya CD írott oldala Seres István 21
22 : interferencia Szappanhártya Seres István 22
23 : interferencia olajfolt Az első és hátsó felületről visszavert sugarak közötti útkülönbség összemérhető a hullámhosszal Seres István 23
24 : interferencia Különböző törésmutatójú dielektrikumokból készített, néhány hullámhossznyi (pontosan meghatározott) vastagságú rétegekből változatos tulajdonságú, pl. nagyon nagy vagy nagyon kis reflexiójú rendszerek alakíthatók. Seres István 24
25 : Antireflexiós réteg Ritkábból sűrűbb közegbe haladva a visszavert hullám 180 fokos fázisugrást szenved! Sűrűbb közegből ritkább közegbe haladva a visszavert hullám nem szenved fázisugrást! Seres István 25
26 : Antireflexiós réteg Kioltás (antireflexió) A visszavert sugárban, ha A rétegvastagság = 4 Seres István 26
27 Színrendszerek: Additív színrendszer Seres István 27
28 Színrendszerek: RGB (vagy 24 Bit Color): Egy képpont a piros, a kék és a zöld féle árnyalatából áll össze, összesen 16 millió színárnyalattal, 24 biten tárolja az információt. Ez additív színrendszer, tehát a három alapszín egyforma keverése fehér, hiányuk fekete színt eredményez. Ezeket a színeket használja minden elektronikus kivetítőeszköz (monitor, kivetítő). Seres István 28
29 Színrendszerek: RGB (vagy 24 Bit Color): Seres István 29
30 Színrendszerek: Szubsztraktív színrendszer Seres István 30
31 Színrendszerek: CMYK (vagy 32 Bit Color): Egy képpont a türkiz (Cyan), a bíbor (Magenta) a sárga (Yellow) (másodlagos alapszínek) és a fekete (black) 256*4 féle árnyalatából áll össze. 32 biten (4 byte) tárolja az információt. 4,3 milliárd árnyalata lehet egy képpontnak. Seres István 31
32 Színrendszerek: Seres István 32
33 Komplementer színek: A színkörön vele szemben levő szín Seres István 33
34 Polarizáció, színkeverés: LCD képernyő Seres István 34
35 Látás, az emberi szem: Szaruhártya ~ 42 dioptria, szemlencse ~ 24 dioptria Seres István 35
36 Látás, az emberi szem: k állandó t változik D= 1/f változik a szemlencse alakjának változtatásával pupilla: fényerősség szabályozás Seres István 36
37 Látás, az emberi szem: Seres István 37
38 Látás, az emberi szem: Látóideghártya (retina): Gömbszelet alakban elhelyezkedő szerv, mely a szemgolyó falának legbelső rétegét képezi. Tartalmazza azokat az érzékelősejteket (csapok és pálcikák), melyek képesek a fényingert elektromos ingerületté átalakítani. Seres István 38
39 Látás, az emberi szem: Csapok: Olyan fényérzékelő receptor-sejtek, melyek a világosban látásért felelősek. Az emberi retina 6-7 millió csapot tartalmaz. Az éleslátásért és a színlátásért felelősek. Ez utóbbitól származik elnevezésük is: a vörös, a zöld és a kék csapok a nevüknek megfelelő hullámhosszúságú ún. elsődleges fényt érzékelik leginkább. Seres István 39
40 Látás, az emberi szem: Pálcikák: Olyan fényérzékelő receptor-sejtek, melyek a sötétben látásért felelősek. Az emberi retina 125 millió pálcikát tartalmaz. Alacsonyabb ingerküszöbbel rendelkeznek, mint a csapok, így sötétben csak ezek működnek, de nem érzékelik a különbséget a színek között, és nem képesek a tárgyak részleteinek és körvonalainak éles megkülönböztetésére. Seres István 40
41 Látás, az emberi szem: Seres István 41
42 Látás, az emberi szem: vakfolt Seres István 42
43 Bohr modell Mikor bocsát ki elektromágneses hullámot (pl. fényt) az atom? Ha az elektronja gerjesztett állapotból visszatér alapállapotba. Gerjesztési módok: Termikus gerjesztés (izzószál) Ütközési gerjesztés (fénycső, kompakt fénycső) Seres István 43
44 Atom által kibocsátott spektrum (pl. izzó gáz) Vonalas színkép Rés Prizma Atomi fényforrás Ernyő Seres István 44
45 Emissziós színképek Hélium Oxigén Xenon Seres István 45
46 Elmélet: abszolút fekete test Definíció: minden ráeső sugárzást elnyel. modellje: üreg Seres István 46
47 Elmélet: Wien-féle eltolódási törvény T 5C 2 2, mk Melegített vas színe változik Kék színű csillagok melegebbek Seres István 47
48 Besugárzási intenzitás (W/m 2 m) Fényforrások Természetes fény Nap spektruma: (T ~ 5800 K) A légkörön kívül max T 2, mk A felszínen max m = 500 nm Hullámhossz ( m) Seres István 48
49 Fényforrások Izzószálas égő Fekete test sugárzása: Wien-féle eltolódási törvény max T 2, mk Seres István 49
50 Fényforrások Fénycső, kompakt fénycső Ütközési gerjesztés a nagy feszültégre gyorsított gázionok segítségével beépített transzformátor Fénycső: 50 Hz villog!!! Kompakt fénycső Hz egyenletes fény Fénycsövek színe fényporozás nélkül Neon Hélium Xenon Kripton Argon Seres István 50
51 Fényforrások LED pn átmenet nyitóirányú kapcsolása A rekombinálódó elektronok a felesleges energiájukat fotonok formájában adják le. Seres István 51
52 Fényforrások Lézer Light Amplification by Stimulated Emission of Radiation Seres István 52
53 Fényforrások Lézer Spontán és indukált emisszió Normál populáció, Inverz populáció tükörrezonátor Seres István 53
54 Fényforrások He-Ne Lézer Normál populáció, Inverz populáció tükörrezonátor Seres István 54

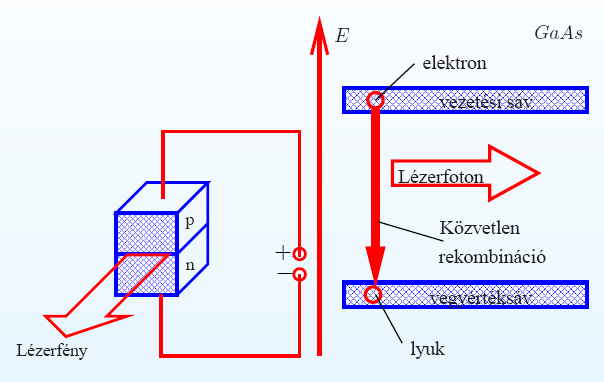

55 Fényforrások félvezető lézer Seres István 55
56 Fényforrások Lézerfény tulajdonságai Monokromatikus (1 színképvonal) Koherens párhuzamos nyaláb Nagy energiasűrűség Seres István 56
57 Lézerfény hatásai Hőhatás, ionizáció, fluoreszcencia, fotokémiai reakciók elsősorban a hőhatás elvén működnek: Például a CO 2 lézer: vízben szinte tökéletesen elnyelődő 10.6 m es infravörös a kék vagy zöld színű argonlézer csak a pigmentált részen nyelődik el. a szem részein minden károsító hatás nélkül keresztülhalad, ugyanakkor az erősen pigmentált retina elnyeli. Seres István 57
