1 (BME) Nagyfeszültségű Technika és Berendezések Csoport Dr. Berta István egyetemi tanár

2 125 éves a VILLAMOS ENERGETIKA TANSZÉK Zipernowsky Károly június 11-én kapta meg tanszékvezetői kinevezését a József Műegyetem Gépészmérnöki Karának ELEKTROTECHNIKA TANSZÉKÉRE 2

3 Mivel foglalkozunk? Oktatás Kutatás- Fejlesztés Innováció Laboratóriumi Tesztek 3

4 Egyetemi képzés BSc képzés Villamos kapcsolókészülékek Elektrotechnika Nagyfeszültségű- és szigeteléstechnika MSc képzés Épületinformatika Fenntartható villamosenergetika Villamos szigetelések és kisülések Oktatás PhD képzés Nagyfeszültségű és nagyáramú technika EMC Szigetelések fizikája és diagnosztikája Elektromágneses erőterek biológiai hatásai Hallgatói kutatások TDK Önálló Laboratórium Választható tárgyak Villámvédelem Villamosság élettani hatásai Minőségi energiaellátás Budapesti erőművek Áramütés elleni védelem 4

5 Oktatás Felnőttképzés Szakmai továbbképzések Robbanásbiztonságtechnika Villámvédelem EMC ESD Villamos és mágneses erőterek, elektromágneses sugárzások hatása a lakosságra és a munkavállalókra FAM KöF-FAM gyakorlati oktatás NAF-FAM gyakorlati oktatás Munkavédelmi oktatás 5

6 Az Elektrotechnika Tanszéket Zipernowsky Károly alapította 1893-ban. A Nagyfeszültségű Laboratóriumot Verebélÿ László hozta létre 1936-ban. 6

7 A Nagyfeszültségű Technikai Laboratórium 1961-ben költözött a V1 épületbe NF Laboratórium, 1961 V1 épület,

8 előtte utána A Nagyfeszültségű Laboratórium teljeskörű felújítása a V1 épületben,

9 250 kv-os, 40 kva-es transzformátor Nagyfeszültségű Laboratórium kv-os, 2 MVA-es transzformátor 550 kv-os, 0,5 MVA-es transzformátor 9

10 1 MV-os, 4 kj-os lökőgenerátor Nagyfeszültségű Laboratórium kv-os, 8 kj-os lökőgenerátor 10

11 11

12 12

13 Laboratóriumi tesztelés / Tanúsítvány Bejelentett testület, kijelölt testület a vasúti villamos energetikában BME Nagyfeszültségű Laboratórium Nemzeti Akkreditációs Hivatal (NAH) Hitelesített Laboratórium (KöF-NaF FAM eszközök) N 13

14 BUDAPESTI SZIGETELÉSTECHNIKAI ISKOLA 60 év kutatás és oktatás - több, mint 2500 hallgató alap-, és mesterfokon - mintegy 50 végzős hallgató a szakterületen - több, mint 20 doktori fokozat - 8 könyv publikálása 2 nyelven Nemzetközi kapcsolatok - szakmai munka a CIGRE-ben (WG A2.40, A2.43, A2.47, A2.49, D1.39, JWG A2/D1.51) - kutató és oktató munka az IEE-ben (DEIS & PES) - nemzetközi együttműködés az IEEE-ben - nemzetközi konferenciák szervezése ICD, ICDI 14

15 EISLER János A nagyfeszültségű szigeteléstechnika megalapítója a BME-n, a Villamosmérnöki Kar dékánja, a roncsolásmentes szigetelésdiagnosztikai vizsgálatok megindítója, Követői Csernátony-Hoffer András és Németh Endre 15

16 CSERNÁTONY-HOFFER András NÉMETH Endre

17 Polarizációs folyamatok Szigetelőanyagok kiválasztása (olajpapír, PVC és PE) Polarizációs spektrum Kisülési feszültség, visszatérő feszültség Teljes feszültség és áramválasz mérése Komplex vizsgálatok (vegyi, mechanikai, villamos) Laboratóriumi és helyszíni mérések Öregedéselmélet Anyagszerkezeti változások Szigetelések modellezése A nedvesedés hatásának vizsgálata Szakértői rendszerek fejlesztése Adatbázis és tudásbázis létrehozása Online monitoring Szigetelésdiagnosztika 17

18 Szigetelési diagnosztika és állapotmenedzsment Kábel diagnosztika és élettartam menedzsment Különféle diagnosztikai módszerek asset management keretrendszerben XÁT rendszer Heath index állapot tényezőő 18

19 BUDAPESTI VILLÁMVÉDELMI ISKOLA 70 év kutatás és oktatás - több, mint 2500 hallgató alap-, és mesterfokon - mintegy 300 végzős hallgató a szakterületen - több, mint 20 doktori fokozat - 20 szakkönyv publikálása 4 nyelven Nemzetközi kapcsolatok - szakmai munka az ICLP Tudományos Bizottságában (2 elnöki periódus és több évtizedes SC tagság 2 főnek), az IEC-ben (IEC TC 81, IEC 62305), az ISH-ban, a CENELEC-ben, az IEEE-ben, az IEE-ben és a CIGRE-ben (CIGRÉ SC C4.36) - 3 ICLP konferencia szervezése itthon 19

20 A VÉDETT TÉR (PA) egzakt módon nem értelmezhető A VONZÁSI TÉR (AS) analitikailag kifejezhető Valószínűséggel súlyozott vonzási tér elmélet (PMAS) Gördülő gömbi szerkesztés (RS) HORVÁTH Tibor professzor emeritus Preventív villámvédelem (PLP) 20

21 21

22 BUDAPESTI IPARI ELEKTROSZTATIKAI ISKOLA 50 év kutatás és oktatás - több, mint 1800 hallgató alap-, és mesterfokon - mintegy 200 végzős hallgató a szakterületen - több, mint 15 doktori fokozat - 4 szakkönyv publikálása 3 nyelven Nemzetközi kapcsolatok - szakmai munka az EFCE-ben (2 elnöki periódus és több évtizedes Európai MUBI tagság 2 főnek), az Amerikai (ESA) és a Japán Elektrosztatikai Társaságban (IEJ), a Porleválasztó Világszervezet (ISEPS) Igazgató Tanácsában, a CENELEC-ben, - 2 EFCE konferencia szervezése itthon 22

23 Elektrosztatikus feltöltődések és kisülések Laboratóriumi helyszíni és mérések Kockázatelemzés Tűz- és robbanás elleni védelem (SCOUT) Félvezető eszközök fizikai védelme (ESD) Festékszórás, porszórás, permetezés Fénymásolás, nyomtatás Elektrosztatikus porleválasztók (ESP) fizikai és numerikus modellezés impulzusüzemű táplálás Ipari elektrosztatika Hazai és nemzetközi ipari kapcsolatok Energiaipar Információs és kommunikációs technológiák (IKT) Vegyipar és gyógyszeripar Mezőgazdaság és élelmiszeripar Környezetvédő és környezetkímélő technológiák Az emberi élet védelme a villamos és mágneses erőterek, és az elektromágneses sugárzások ellen 23

24 ELEKTROMÁGNESES KOMPATIBILITÁS (EMC) Nemzetközi és hazai előírások IEC és EU Szabványok /2004. (VII. 26.) ESzCsM Rendelet 2010 ICNIRP Állásfoglalás /35/EU Direktíva /2016. (XI. 29.) EMMI Rendelet WHO Tény Lapok 24

25 EMC védelem, zavarvédelem és környezeti hatások elleni védelem EMC Kisfrekvenciás zavarok (LFI) Elektromágneses impulzusok (EMP) Elektrosztatikus kisülések (ESD) Rádiófrekvenciás zavarok (RFI) Ipari projektek Paks 2 NPP EMC tanulmány Kritikus rendszerek és hálózatok védelme Munkavállalók elektrosztatikus kisülés elleni védelme (Schneider Electric) TSO, DSO és lakossági fórumok 25

26 BUDAPESTI FAM ISKOLA (Feszültség Alatti Munkavégzés) 25 év kutatás és oktatás - több, mint 800 hallgató alap-, és mesterfokon - 4 doktori fokozat - mintegy 30 végzős hallgató a szakterületen - multimédiás oktatás KöF és NaF laboratóriumi tanpályán - felnőttképzés, szakmai továbbképzés Hazai és nemzetközi kapcsolatok - MVM OVIT, MAVIR, E.ON, ELMŰ-ÉMÁSZ együttműködés, - szakmai munka a CIGRE-ben és az IEC-ben - kutató és oktató munka az IEEE-ben - rendszeres publikációk az IEEE, CIGRE, ICOLIM és konferenciákon 26

27 FAM 1950 és

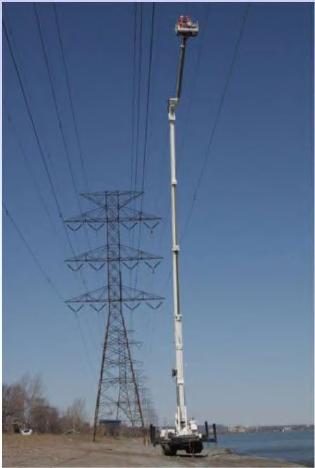

28 Szigeteltgémes kosaras gépjárművek 1950 és

29 A FAM Magyarországon 1967-től Dr. CSIKÓS Béla 29

30 Dr. Csikós Béla FAM oktatási központ Közép- és nagyfeszültségű szerelők oktatása Munkamódszerek Követelmények Átvételi vizsgálat Periodikus tesztek Új technológiák Multimédiás oktatás, gyakorlati képzés, vizsga A hagyományos módszerekre épített személyre szabott technológiák A legújabb eredmények bevezetése 30

31 BME - ELMŰ-ÉMÁSZ KöF-FAM oktató központ Budapest, Megyeri út 31

32 TOVÁBBFEJLESZTETT HÁLÓZATI ÜZEMVITEL Dinamikus távvezeték terhelhetőség (DLR): Szakértői rendszer megalkotása Előzetes vizsgálatok kritikus oszlopköz elemzés belógás vizsgálat Időjárás adatok feldolgozása Modellek BME továbbfejlesztett CIGRE modell BME Black box modell (soft-computing) Szenzor tesztelés 32

33 EURÓPAI UNIÓS PROJEKTEK 33

34 Best Paths legnagyobb FP7 projekt 34

35 Best Paths FAM szerelőkocsi 35

36 Best Paths szigetelőcsere 36

37 FLEXITRANSTORE Nagyfeszültségű Technika és Nagyfeszültségű Technika és Berendezések Csoport Berendezések Csoport Villamos Művek és Villamos Művek és Környezet Csoport Környezet Csoport 37

38 Cél: meghatározó szerepvállalás BestPaths: BME: 1 M FLEXITRANSTORE: BME: 1,1 M INTERRFACE: TSO-DSO-Consumer INTERFACE architecture to provide innovative grid services for an efficient power system 2018 év vége az indulás Összes költség: 21 M BME: Crossborder: Topic: Solutions for increased regional cross-border cooperation in the transmission grid Konzorcium teljes költségvetés: 10 M BME várható: 2 M Várható kezdés: 2019 év vége 38

39 REFERENCIÁK AZ ELMÚLT 5 ÉVBŐL... 39

40 EFCE 1989 ICLP ICESP 1996 HAZAI RENDEZÉSŰ NEMZETKÖZI KONFERENCIÁINK ICDI

41 KÖSZÖNÖM SZÉPEN A FIGYELMET! 41

42 A szerző köszönetet mond Dr. Németh Bálint egyetemi docensnek, és Dr. Göcsei Gábor egyetemi adjunktusnak akiknek előadásait a NAGYFESZÜLTSÉGŰ TECHNIKA CSOPORT című előadásában felhasználta. 42
