Elektronikus azonosítás fajtái

Átírás

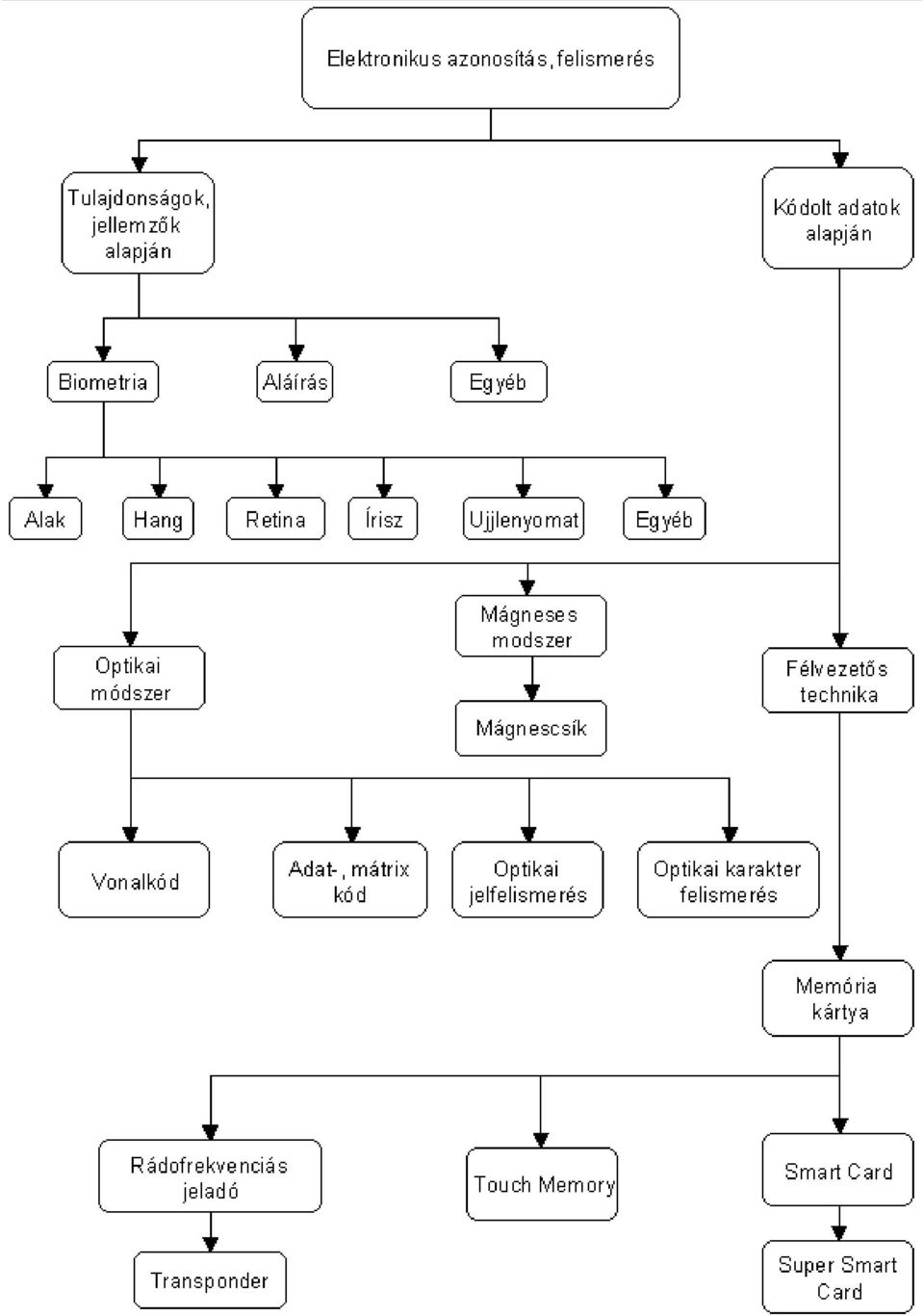

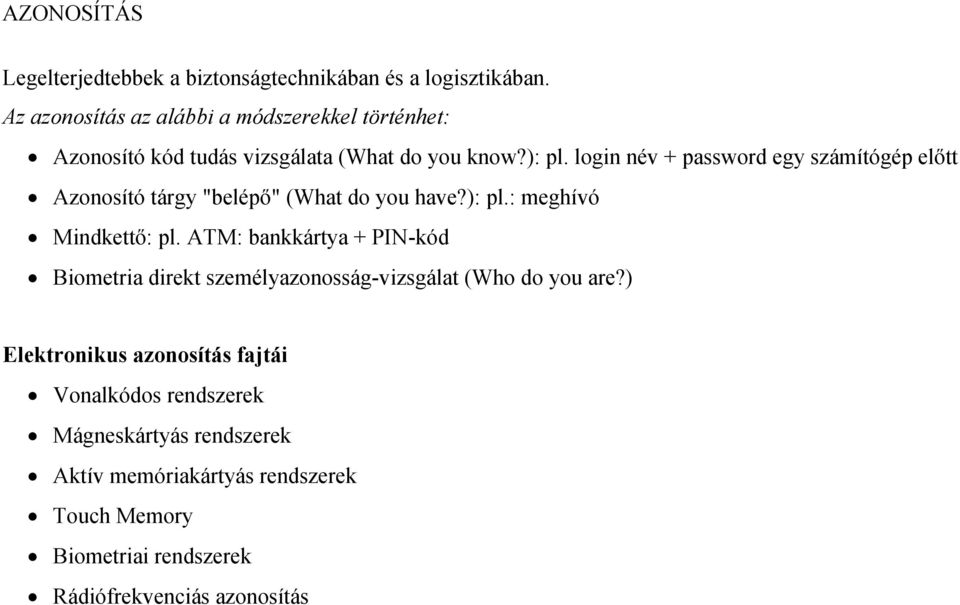

1 AZONOSÍTÁS Legelterjedtebbek a biztonságtechnikában és a logisztikában. Az azonosítás az alábbi a módszerekkel történhet: Azonosító kód tudás vizsgálata (What do you know?): pl. login név + password egy számítógép előtt Azonosító tárgy "belépő" (What do you have?): pl.: meghívó Mindkettő: pl. ATM: bankkártya + PIN-kód Biometria direkt személyazonosság-vizsgálat (Who do you are?) Elektronikus azonosítás fajtái Vonalkódos rendszerek Mágneskártyás rendszerek Aktív memóriakártyás rendszerek Touch Memory Biometriai rendszerek Rádiófrekvenciás azonosítás

2

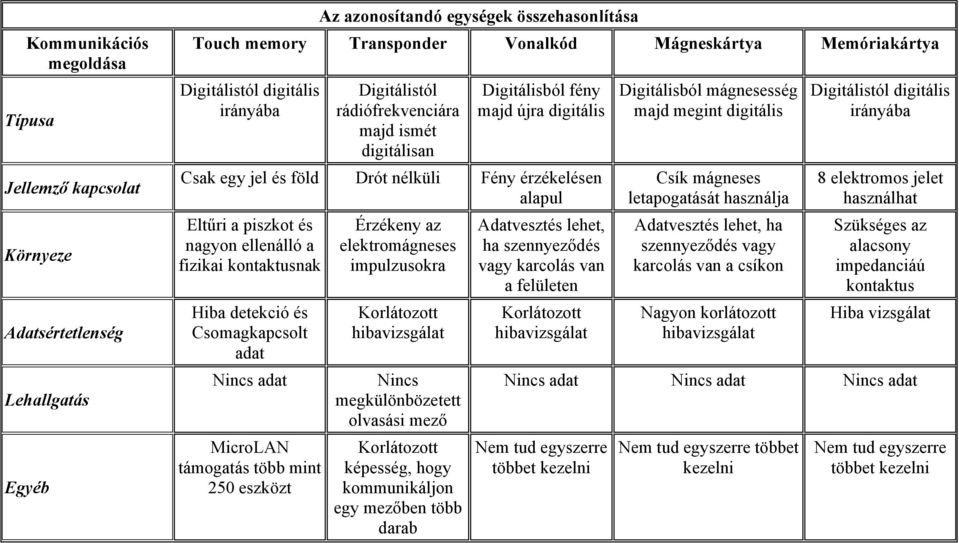

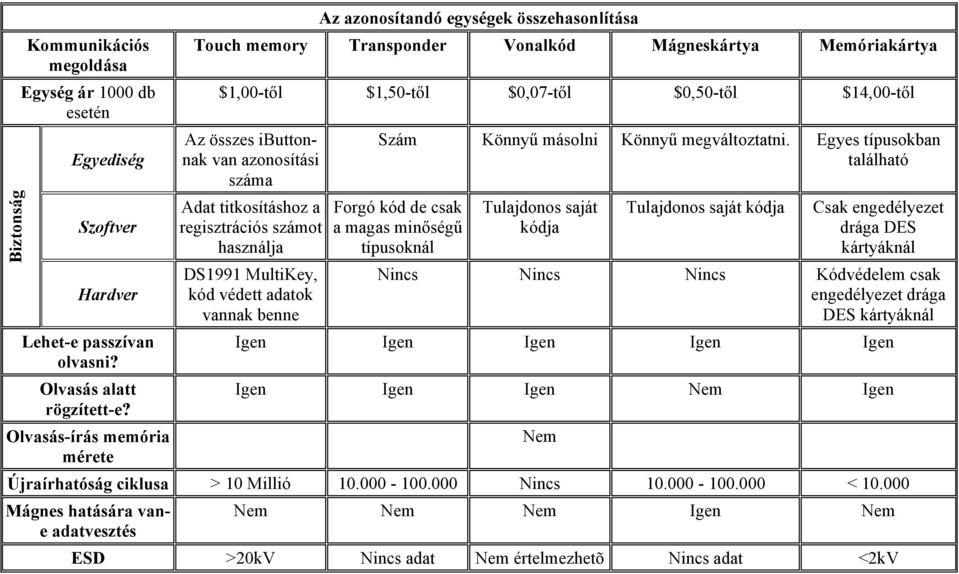

3 Kommunikációs megoldása Típusa Jellemző kapcsolat Környeze Adatsértetlenség Lehallgatás Egyéb Az azonosítandó egységek összehasonlítása Touch memory Transponder Vonalkód Mágneskártya Memóriakártya Digitálistól digitális irányába Digitálistól rádiófrekvenciára majd ismét digitálisan Digitálisból fény majd újra digitális Csak egy jel és föld Drót nélküli Fény érzékelésen alapul Eltűri a piszkot és nagyon ellenálló a fizikai kontaktusnak Hiba detekció és Csomagkapcsolt adat Nincs adat MicroLAN támogatás több mint 250 eszközt Érzékeny az elektromágneses impulzusokra Korlátozott hibavizsgálat Nincs megkülönbözetett olvasási mező Korlátozott képesség, hogy kommunikáljon egy mezőben több darab Adatvesztés lehet, ha szennyeződés vagy karcolás van a felületen Korlátozott hibavizsgálat Digitálisból mágnesesség majd megint digitális Csík mágneses letapogatását használja Adatvesztés lehet, ha szennyeződés vagy karcolás van a csíkon Nagyon korlátozott hibavizsgálat Digitálistól digitális irányába 8 elektromos jelet használhat Szükséges az alacsony impedanciáú kontaktus Hiba vizsgálat Nincs adat Nincs adat Nincs adat Nem tud egyszerre többet kezelni Nem tud egyszerre többet kezelni Nem tud egyszerre többet kezelni

4 Biztonság Kommunikációs megoldása Egység ár 1000 db esetén Egyediség Szoftver Hardver Lehet-e passzívan olvasni? Olvasás alatt rögzített-e? Olvasás-írás memória mérete Az azonosítandó egységek összehasonlítása Touch memory Transponder Vonalkód Mágneskártya Memóriakártya $1,00-től $1,50-től $0,07-től $0,50-től $14,00-től Az összes ibuttonnak van azonosítási száma Adat titkosításhoz a regisztrációs számot használja DS1991 MultiKey, kód védett adatok vannak benne Szám Könnyű másolni Könnyű megváltoztatni. Egyes típusokban található Forgó kód de csak a magas minőségű típusoknál Tulajdonos saját kódja Tulajdonos saját kódja Csak engedélyezet drága DES kártyáknál Nincs Nincs Nincs Kódvédelem csak engedélyezet drága DES kártyáknál Igen Igen Igen Igen Igen Igen Igen Igen Nem Igen Újraírhatóság ciklusa > 10 Millió Nincs < Mágnes hatására vane adatvesztés Nem Nem Nem Nem Igen Nem ESD >20kV Nincs adat Nem értelmezhetõ Nincs adat <2kV

5 Használatra jellemzők Egység ár 1 db esetén Tartóság Energia Telepítési jellemzők Író olvasó interfészek összehasonlítása Touch memory Transponder Vonalkód Mágneskártya Memóriakártya Pillanatnyi kapcsolat. Érzéketlen a behelyezés szögére. Nincs megkívánt kapcsolat az olvasandóval, valamelyik kéz szabad. (nem lehet dolgozni közeli fém felületnél) Nagyon függ a felszerelés típusától és a technikától. Igényli a szoros kapcsolatot a kártyával. Nagyon függ a felszerelés típusától és a technikától. Az irány cserélhető négyféleképpen. $5-tól $200-tól $400-tól $50-tól az olvasó de az író többe kerül Vízálló és vandál biztos. Nem tartalmaz mozgó alkatrészt. Tartalék módban nem kell energia. 2mA alatti a kommunikáció Az olvasó közvetlenül lehet integrálni a legtöbb eszközbe. Védett a környezete mivel nem kell kapcsolat az azonosítandóval Magas áram kell tartalék módban és kommunikációhoz is. Antenna szükséges és ez korlátozza hatáskörét. Nagyon függ a felszerelés típusától. Magas áram kell a kommunikációhoz. Nagyon függ a felszerelés típusától. Kényes az olvasó fej, zavarja akár a vékony rés is a fej és a kártya között. Magas áram kell a kommunikációhoz. A méret korlátozza használatát. Igényli a szoros kapcsolatot a kártyával. Az irány cserélhető négyféleképpen. $180-tól Szükséges 8 arany lapkás csatlakozó, zavarja akár a vékony rés is a fej és a kártya között. Viszonylag kicsi az áramszükséglete. Lehet integrálni a legtöbb berendezésbe.

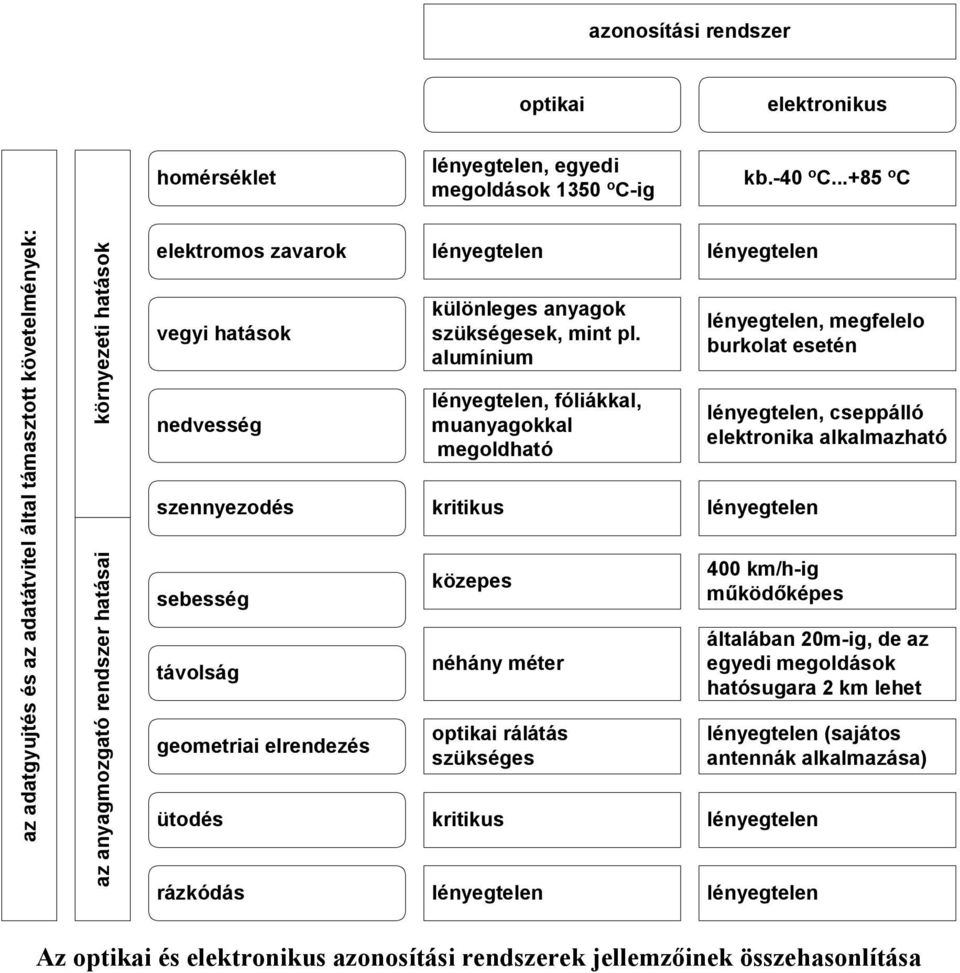

6 azonosítási rendszer optikai elektronikus homérséklet lényegtelen, egyedi megoldások 1350 o C-ig kb.-40 o C o C az adatgyujtés és az adatátvitel által támasztott követelmények: az anyagmozgató rendszer hatásai környezeti hatások elektromos zavarok vegyi hatások nedvesség szennyezodés sebesség távolság geometriai elrendezés ütodés rázkódás lényegtelen különleges anyagok szükségesek, mint pl. alumínium lényegtelen, fóliákkal, muanyagokkal megoldható kritikus közepes néhány méter optikai rálátás szükséges kritikus lényegtelen lényegtelen lényegtelen, megfelelo burkolat esetén lényegtelen, cseppálló elektronika alkalmazható lényegtelen 400 km/h-ig működőképes általában 20m-ig, de az egyedi megoldások hatósugara 2 km lehet lényegtelen (sajátos antennák alkalmazása) lényegtelen lényegtelen Az optikai és elektronikus azonosítási rendszerek jellemzőinek összehasonlítása

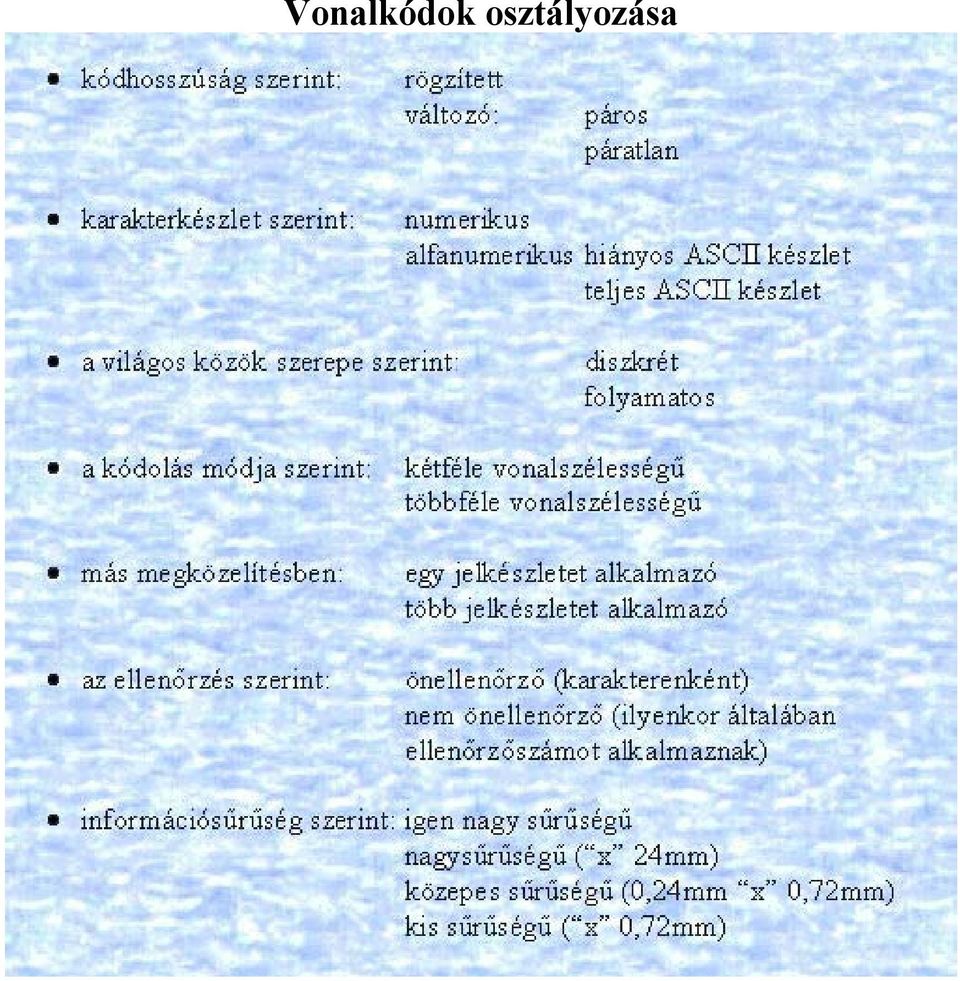

7 Vonalkódok osztályozása

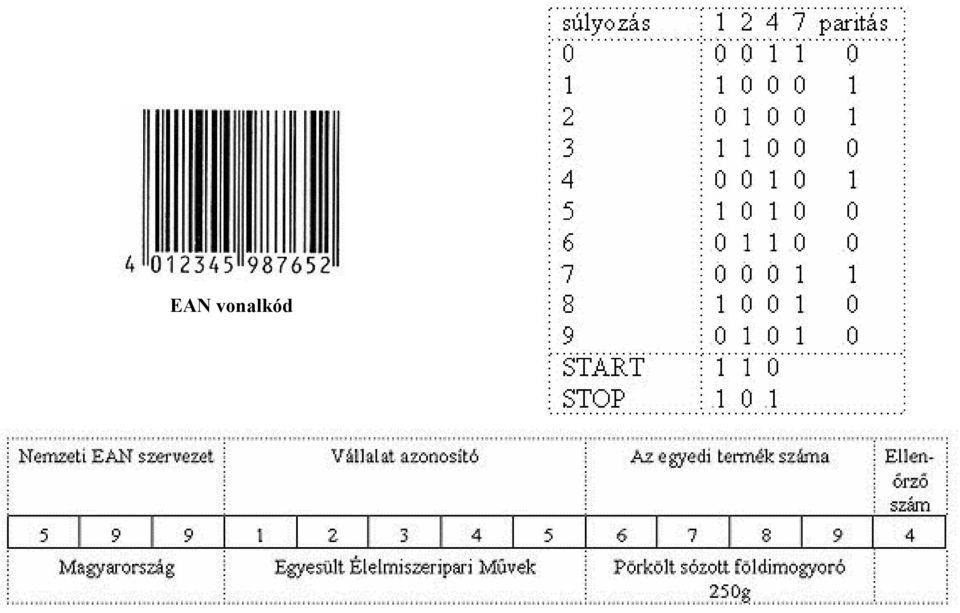

8 EAN vonalkód

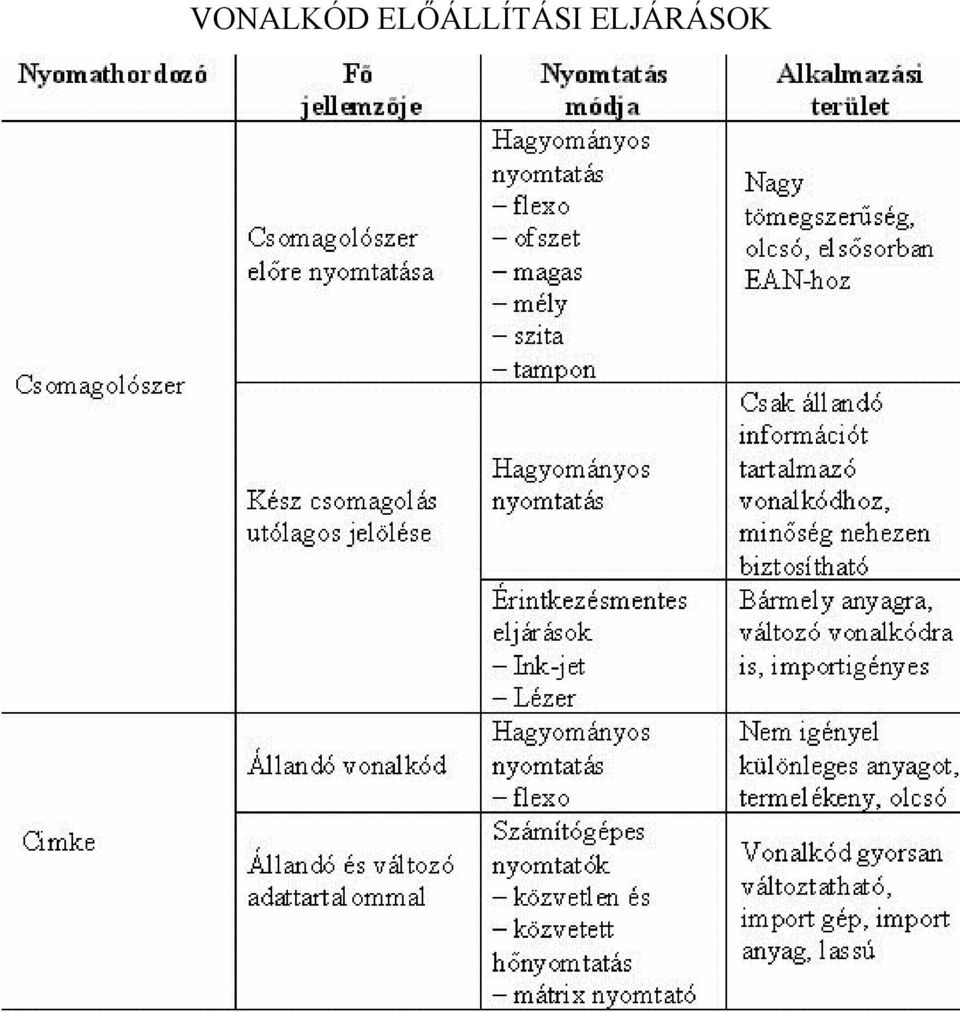

9 VONALKÓD ELŐÁLLÍTÁSI ELJÁRÁSOK

10 h a 4, 5 6, 7 b 1, 2 3 a Vonalkód elhelyezési változatok

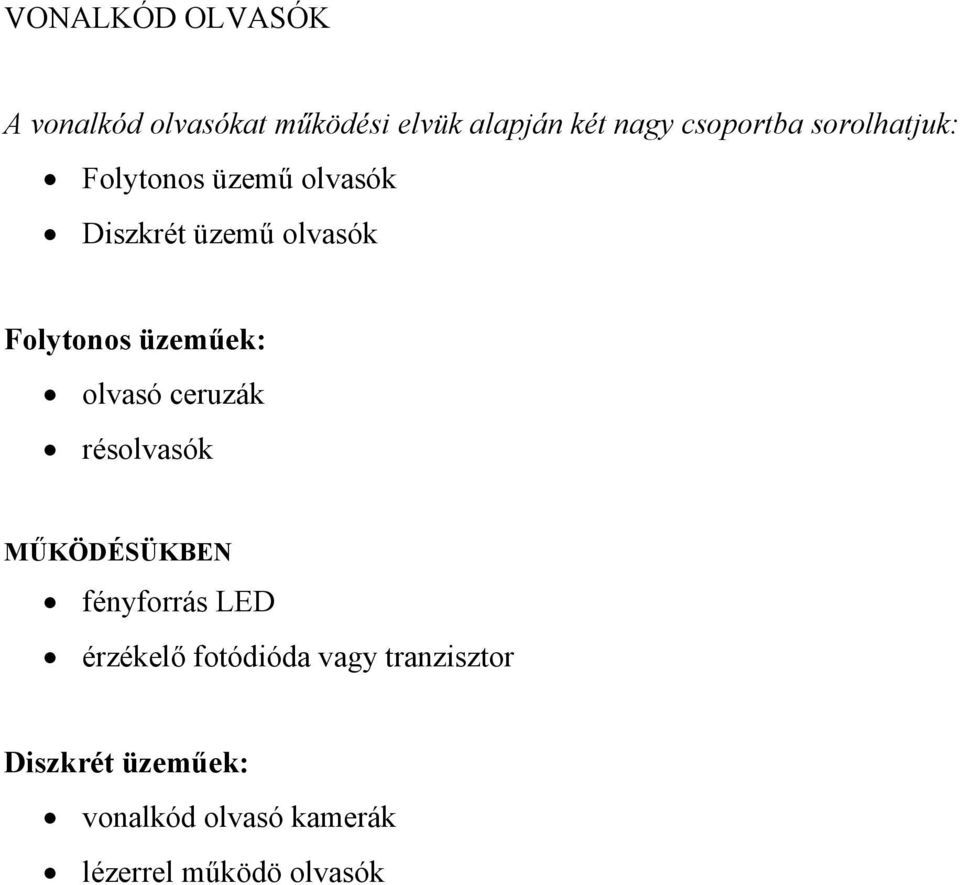

11 VONALKÓD OLVASÓK A vonalkód olvasókat működési elvük alapján két nagy csoportba sorolhatjuk: Folytonos üzemű olvasók Diszkrét üzemű olvasók Folytonos üzeműek: olvasó ceruzák résolvasók MŰKÖDÉSÜKBEN fényforrás LED érzékelő fotódióda vagy tranzisztor Diszkrét üzeműek: vonalkód olvasó kamerák lézerrel működö olvasók

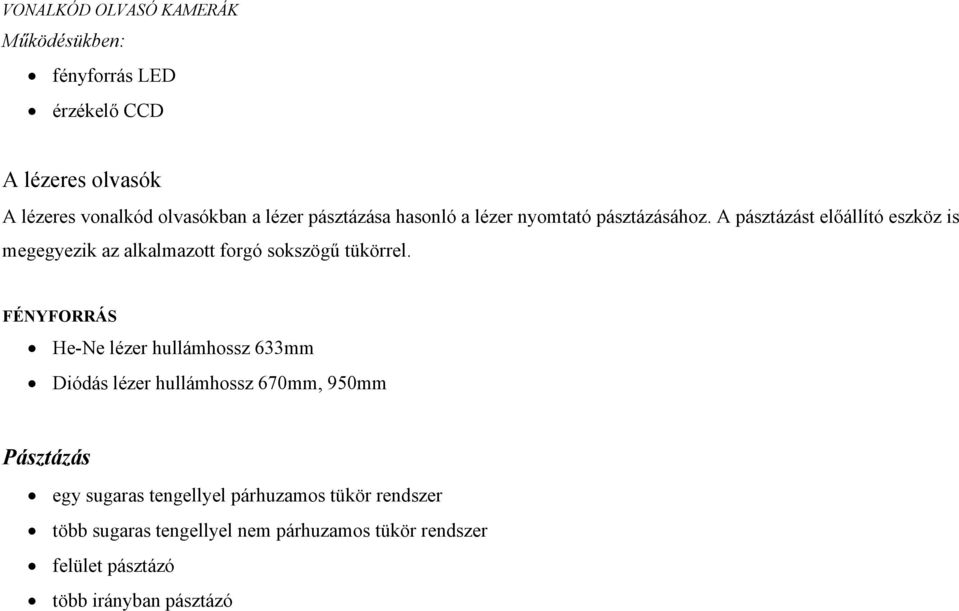

12 VONALKÓD OLVASÓ KAMERÁK Működésükben: fényforrás LED érzékelő CCD A lézeres olvasók A lézeres vonalkód olvasókban a lézer pásztázása hasonló a lézer nyomtató pásztázásához. A pásztázást előállító eszköz is megegyezik az alkalmazott forgó sokszögű tükörrel. FÉNYFORRÁS He-Ne lézer hullámhossz 633mm Diódás lézer hullámhossz 670mm, 950mm Pásztázás egy sugaras tengellyel párhuzamos tükör rendszer több sugaras tengellyel nem párhuzamos tükör rendszer felület pásztázó több irányban pásztázó

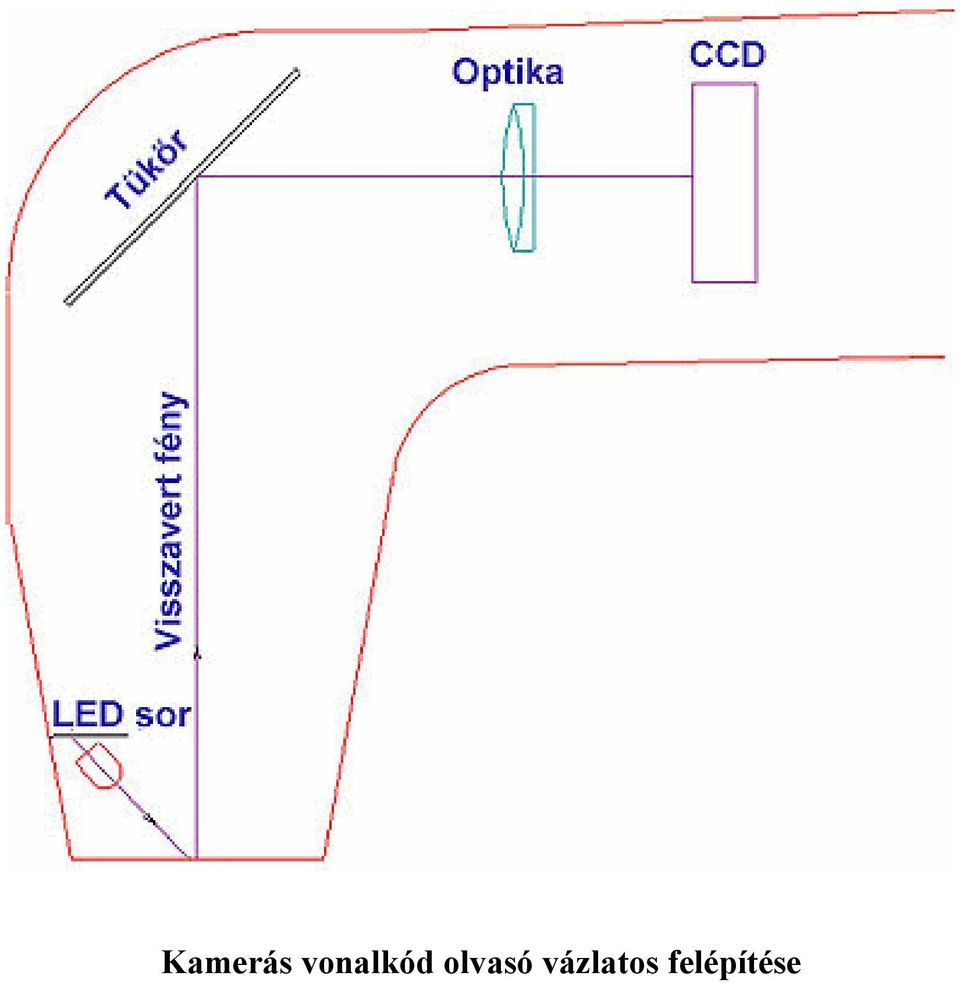

13 Kamerás vonalkód olvasó vázlatos felépítése

14 DATALOGIC DL900 LÉZERES VONALKÓDOLVASÓ

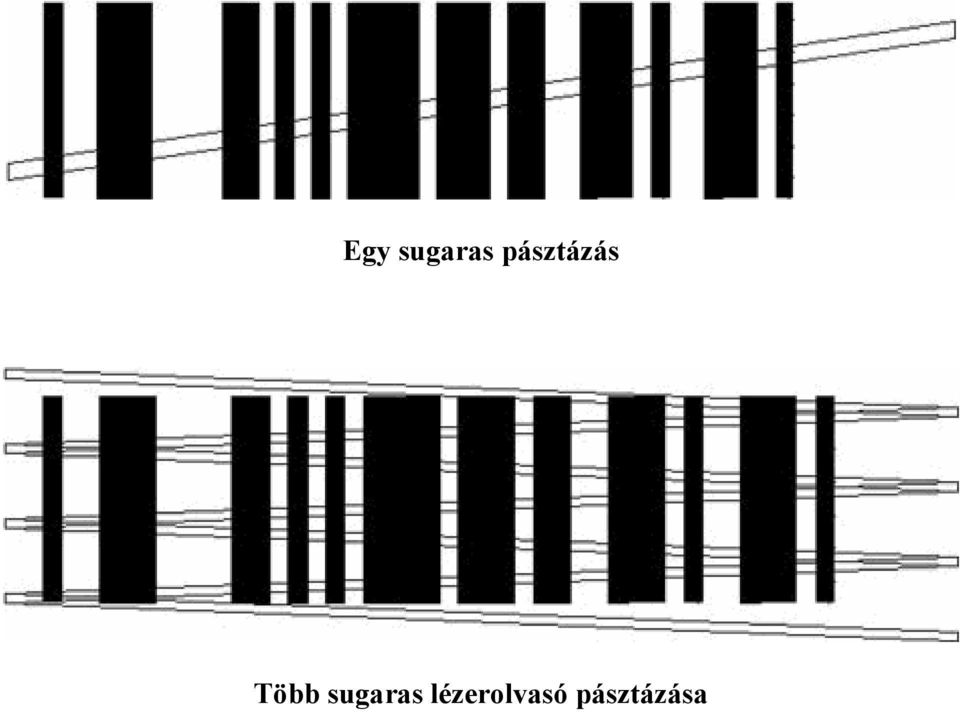

15 Egy sugaras pásztázás Több sugaras lézerolvasó pásztázása

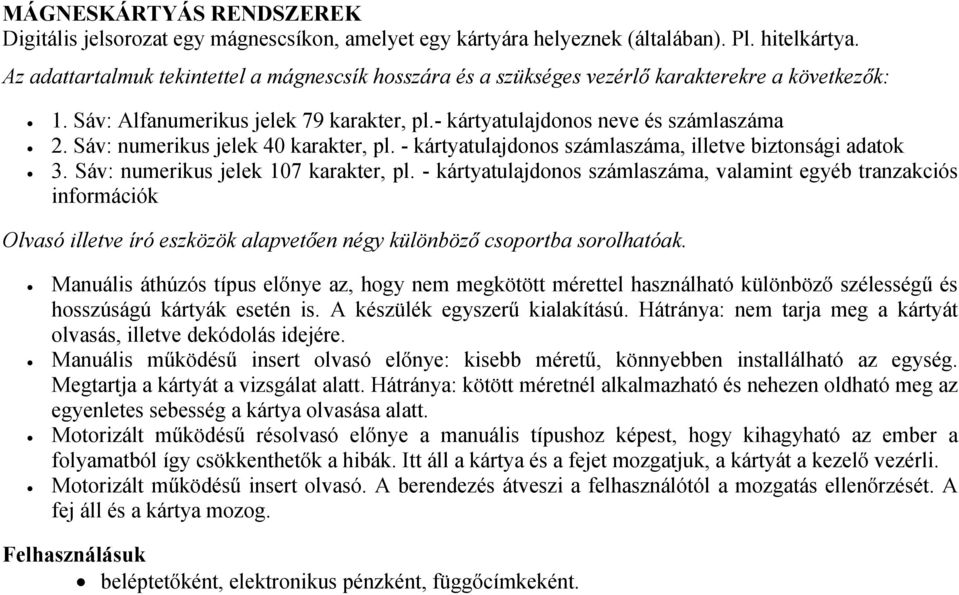

16 MÁGNESKÁRTYÁS RENDSZEREK Digitális jelsorozat egy mágnescsíkon, amelyet egy kártyára helyeznek (általában). Pl. hitelkártya. Az adattartalmuk tekintettel a mágnescsík hosszára és a szükséges vezérlő karakterekre a következők: 1. Sáv: Alfanumerikus jelek 79 karakter, pl.- kártyatulajdonos neve és számlaszáma 2. Sáv: numerikus jelek 40 karakter, pl. - kártyatulajdonos számlaszáma, illetve biztonsági adatok 3. Sáv: numerikus jelek 107 karakter, pl. - kártyatulajdonos számlaszáma, valamint egyéb tranzakciós információk Olvasó illetve író eszközök alapvetően négy különböző csoportba sorolhatóak. Manuális áthúzós típus előnye az, hogy nem megkötött mérettel használható különböző szélességű és hosszúságú kártyák esetén is. A készülék egyszerű kialakítású. Hátránya: nem tarja meg a kártyát olvasás, illetve dekódolás idejére. Manuális működésű insert olvasó előnye: kisebb méretű, könnyebben installálható az egység. Megtartja a kártyát a vizsgálat alatt. Hátránya: kötött méretnél alkalmazható és nehezen oldható meg az egyenletes sebesség a kártya olvasása alatt. Motorizált működésű résolvasó előnye a manuális típushoz képest, hogy kihagyható az ember a folyamatból így csökkenthetők a hibák. Itt áll a kártya és a fejet mozgatjuk, a kártyát a kezelő vezérli. Motorizált működésű insert olvasó. A berendezés átveszi a felhasználótól a mozgatás ellenőrzését. A fej áll és a kártya mozog. Felhasználásuk beléptetőként, elektronikus pénzként, függőcímkeként.

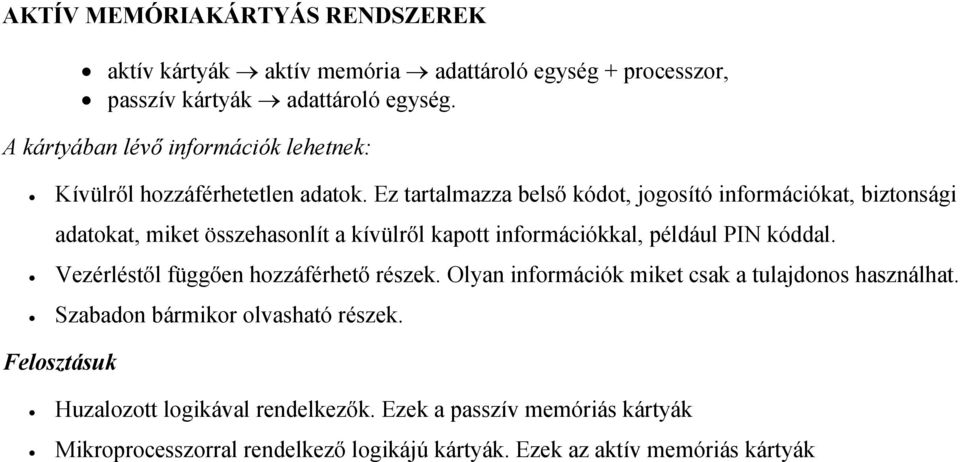

17 AKTÍV MEMÓRIAKÁRTYÁS RENDSZEREK aktív kártyák aktív memória adattároló egység + processzor, passzív kártyák adattároló egység. A kártyában lévő információk lehetnek: Kívülről hozzáférhetetlen adatok. Ez tartalmazza belső kódot, jogosító információkat, biztonsági adatokat, miket összehasonlít a kívülről kapott információkkal, például PIN kóddal. Vezérléstől függően hozzáférhető részek. Olyan információk miket csak a tulajdonos használhat. Szabadon bármikor olvasható részek. Felosztásuk Huzalozott logikával rendelkezők. Ezek a passzív memóriás kártyák Mikroprocesszorral rendelkező logikájú kártyák. Ezek az aktív memóriás kártyák

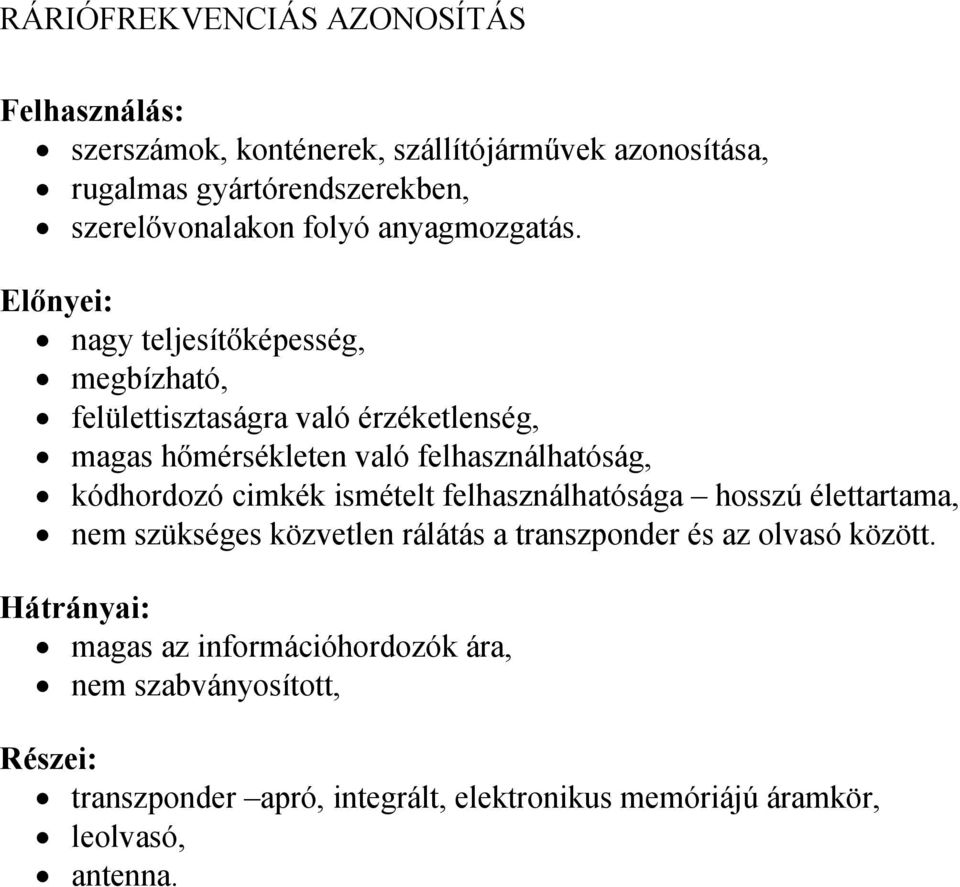

18 RÁRIÓFREKVENCIÁS AZONOSÍTÁS Felhasználás: szerszámok, konténerek, szállítójárművek azonosítása, rugalmas gyártórendszerekben, szerelővonalakon folyó anyagmozgatás. Előnyei: nagy teljesítőképesség, megbízható, felülettisztaságra való érzéketlenség, magas hőmérsékleten való felhasználhatóság, kódhordozó cimkék ismételt felhasználhatósága hosszú élettartama, nem szükséges közvetlen rálátás a transzponder és az olvasó között. Hátrányai: magas az információhordozók ára, nem szabványosított, Részei: transzponder apró, integrált, elektronikus memóriájú áramkör, leolvasó, antenna.

19 TRANSZPONDER LEHET: Kódolás szerint: állandó (passzív) kódolású, változtatható (aktív) kódolású. Energiaforrás szerint: Aktív transponderről akkor beszélünk, ha beleépített vagy hozzákapcsolt energia ellátással rendelkezik. Ennek a fajtának kisebb az élettartama de a mai akkumulátor és elem teljesítmények mellet ez már kevésbé probléma. Passzív transponder nem saját energiaforrással, hanem az adóból nyeri a működéshez szükséges táplálást. Ezek hátránya, hogy egyszerűbb működésű típusoknál alkalmazható csak. Korlátozott a hatóköre, mert nem sugározhatunk energiát nagyon távolra úgy, hogy ne lépne fel jelentős veszteség. Frekvencia szerint: alacsony frekvenciájú, magas frekvenciájú.

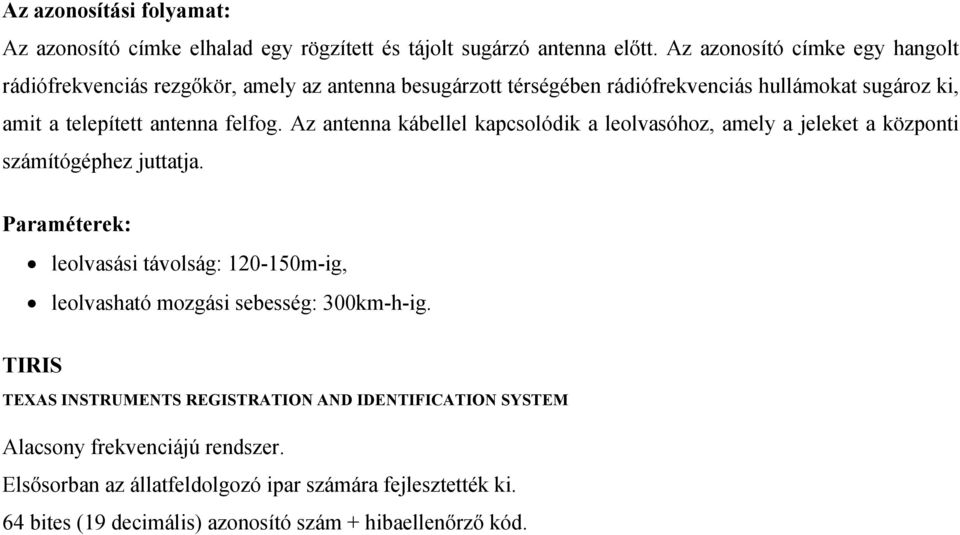

20 Az azonosítási folyamat: Az azonosító címke elhalad egy rögzített és tájolt sugárzó antenna előtt. Az azonosító címke egy hangolt rádiófrekvenciás rezgőkör, amely az antenna besugárzott térségében rádiófrekvenciás hullámokat sugároz ki, amit a telepített antenna felfog. Az antenna kábellel kapcsolódik a leolvasóhoz, amely a jeleket a központi számítógéphez juttatja. Paraméterek: leolvasási távolság: m-ig, leolvasható mozgási sebesség: 300km-h-ig. TIRIS TEXAS INSTRUMENTS REGISTRATION AND IDENTIFICATION SYSTEM Alacsony frekvenciájú rendszer. Elsősorban az állatfeldolgozó ipar számára fejlesztették ki. 64 bites (19 decimális) azonosító szám + hibaellenőrző kód.

21 Számítógép Rádiófrekvenciás címke Telepített antenna Leolvasó Rádiófrekvenciás azonosítás felépítése

22 energiaellátás oszcillátor ~ szabályozó egység az adatátvitel irányítása adatfogadása, dekódolás antenna antenna tárolóegység, kódtartalom olvasó-író egység Transzponder felépítése transzponder Feszültség Feltöltődés Adattovábbítás Szinkronizáció 50 ms 20 ms -20 ms Transzponder olvasási ciklusa Idő

23 Felügyelet nélküli pásztázó rendszer működési jellemzői: a tételek távolsága, figyelembe véve a csomagok mérettűrését, a pásztázó felbontóképessége, amit a leolvasási távolság is befolyásol, a szimbólum magassága (létra, vagy kerítés elhelyezés), a szimbólum hossza, amely meghatározza a pásztázási sebességet, a vonalkód elhelyezése (dőlés, ferdeség, elfordulás), a vonalkód minősége (rossz nyomtatás, szennyeződés, kopás). A vonalkód megválasztásának alapelvei: a kód lehetőség szerint rövid legyen, numerikus, vagy alfanumerikus jeleket kell választani, a kód lehetőleg egyszerű legyen, a kód lehetőleg ne legyen nagy sűrűségű, a minimális hézagvastagság nagyobb legyen, mint a minimális vonalvastagság, a vonalkódot hordozó címkék anyaga alkalmazkodjon, az alkalmazott hézag és vonalvastagság függ a leolvasó készülék távolságától (nagyobb távolságnál nagyobb hézag és vonalvastagság szükséges), ne igényeljen túlzott pozícionálási pontosságot, lehetőleg ne kerüljön sor ismételt leolvasásra.

24 VONALKÓD ALKALMAZÁSA ÁRUELOSZTÓ RAKTÁRBAN Áruelosztó raktárak feladatai: a beérkező áruk ellenőrzése, betárolás a magasraktárba, kitárolás a magasraktárból a komissiózó raktárba, kötegek szerinti komissiózás, vevőnkénti automatikus osztályozás, árucsomagolás, számlázás, kiszállítási körzetenkénti automatikus osztályozás. Áruelosztó logisztikai rendszer sajátosságai: A különböző beszállítók árui változó követési idővel (pl nap) érkeznek be, A kiszállítási körzetek a vevők térbeli elhelyezkedése szerint kerülnek kialakításra (minden vevő hozzárendelésre kerül egyegy körzethez), A kötegelt komissió azokat a komissiókat és vevőket tartalmazza, amelyek kiszállítására egy adott időn belül kerül sor, Egy kötegben a vevőknek, illetve a körzeteknek csak egy része szerepel, A vevők szerinti osztályozó csatornák száma jóval kevesebb, mint a vevők száma, így a csatornák nem rendelhetőek fixen a vevőkhöz, A körzetek szerinti osztályozó csatornák száma jóval kevesebb, mint a körzetek száma, így a csatornák nem rendelhetőek fixen a körzetekhez, A gépkocsi rakodóhelyek száma is jóval kisebb, mint a körzetek száma (mind a be-, mind a kiszállításnál), Egy-egy gépkocsi rakodási ideje jóval kisebb, mint a kötegelés időbázisa.

25 GKB: belépő gépkocsi, BS: ER beszállító pálya, A: áruátvétel, ellenőrzés, GB: magasraktári beszállítópálya MR: magasraktár, GK: magasraktári kiszállítópálya Áruelosztó raktári rendszer felépítése KR: kézi kiszolgálású komissiózó raktár, KK: kézi kötegelt komissiózás, EPV: automatikus elosztópálya, VO: vevők szerinti osztályozó pálya, CS: csomagoló, számlázó hely, EPK: automatikus pálya osztályozáshoz, KO: körzetenként osztályozó pálya, AT: átmeneti tároló, GKK: kiszállító gépkocsi.

26 Vonalkódos azonosítás az áruelosztó-raktári rendszerben 1. Belépés Belépő gépkocsi kódjának beadása, vagy leolvasása 2. Árubeérkezés (GKB) és beszállítás (BS) az áruellenőrzési helyre (A) Áruellenőrzési hely megadása Áru kódjának (minőség, mennyiség, stb.) leolvasása 3. Áruellenőrzés, rakodólapra helyezés Hibás csomagolás kijavítása Vonalkód helyezés a rakodólapra Rakodólap kódjának leolvasása 4. Betárolás (GB) a magasraktárba (MR) a rakodólapon lévő kódok alapján Felrakógépekken kötegelt (off-line) kitárolási program 5. Kitárolás (GK) a magasraktárból a komissiózó térbe (KR) Az árura rákerül a számítógép által szolgáltatott komissiózótéri helyet megjelölő vonalkód 6. Kézi betárolás a komissiózótéri tárolóba a kód által megjelölt helyre Leolvasásra kerül az áru és a tárolóhely vonalkódja A
