MÜPRO. MPR-rendszersínek horganyzott. Szerelősínek. 4/31 Müpro - A haladás és minőség fogalma

Átírás

1 MPR-rendszersínek Ideális megoldás csővezeték szerlésekhez, száraz belterek légtechnikai csatornáinak teherviselő szerkezeteként Sokoldalú szerelési lehetőség válaszfalra és polcokhoz, rendszerelemek széles választékából C Csőkötegek és csővezetékek gyors és racionális rögzítése Nagy húzó- és hajlítóerőkkel szembeni ellenállás a kedvező profilkeresztmetszetek révén Az oldalt és a horony oldalán lévő skálajelek egyszerűsítik a rögzítőelemek beállítását szerelés közben, és megkönnyítik a profilok helyszíni méretvételét és méretre vágását Biztonságos oldalra és magasságban állítható rögzítésekhez Statikailag megfelelően méretezett szerkezetek sokféle kötőelemből való felépítésére Fogazott sínhorony a ráépítmények alakzáró rögzítéséhez C Profil 41/21/2,0 Profil 41/41/2,0 C Profil 41/41/2,5 Termékjellemzők tuzvédelmi vizsgálattal várhatóan 2013/10-tól! Profil Hossz Cikkszám Csomagolási egység Mennyiség mértékegység [mm] 41/21/2, darab /41/2, /41/2, A 41/41 profil igény esetén 3,0 mm falvastagsággal is szállítható. Az S típusú MPR-rendszerelemek nem használhatók együtt a 41/41/3,0 MPR-rendszersínekkel. 4/31 Müpro - A haladás és minőség fogalma

2 MPR-rendszersínek Ideális megoldás csővezeték szerlésekhez, légtechnikai csatornáinak teherviselő szerkezeteként Sokoldalú szerelési lehetőség válaszfalra és polcokhoz, rendszerelemek széles választékából C Csőkötegek és csővezetékek gyors és racionális rögzítése Nagy húzó- és hajlítóerőkkel szembeni ellenállás a kedvező profilkeresztmetszetek révén Az oldalt és a horony oldalán lévő skálajelek egyszerűsítik a rögzítőelemek beállítását szerelés közben, és megkönnyítik a profilok helyszíni méretvételét és méretre vágását Biztonságos oldalra és magasságban állítható rögzítésekhez Statikailag megfelelően méretezett szerkezetek sokféle kötőelemből való felépítésére Fogazott sínhorony a ráépítmények alakzáró rögzítéséhez Profil 41/62/2,5 Profil Hossz [mm] Cikkszám Csomagolási egység Mennyiség mértékegység 41/62/2, darab i A megfelelő DÄMMGULAST sínprofil a Hangszigetelés" fejezetben található. Müpro - A haladás és minőség fogalma 4/32

3 MPR-rendszersínek H-profil, Ideális megoldás csőutak mennyezetgerendák közötti vezetéséhez Ideális megoldás csővezeték szerlésekhez, száraz belterek légtechnikai csatornáinak teherviselő szerkezeteként Sokoldalú szerelési lehetőség válaszfalra és polcokhoz, rendszerelemek széles választékából Csőkötegek és csővezetékek gyors és racionális rögzítése A nagy hajlítószilárdság és a szerelési munkálatok megkönnyítésének kombinációja A kétoldali sínhornyok egyszerű és gyors beállítást tesznek lehetővé minden függő és álló csőrögzítés esetén Az oldalt és a horony oldalán lévő skálajelek egyszerűsítik a rögzítőelemek beállítását szerelés közben, és megkönnyítik a profilok méretvételét és méretre vágását Méretpontos hangszigetelő elemek minden sínprofilhoz Tiszta optikai kép MPR zárósapkák használatával Fogazott sínhorony a ráépítmények alakzáró rögzítéséhez Profil 41/42/2,0 Profil 41/82/2,0 Profil Hossz [mm] Profil 41/124/2,5 Cikkszám Csomagolási egység Mennyiség mértékegység 41/42/2, darab 41/82/2, /124/2, /33 Müpro - A haladás és minőség fogalma

4 MPR-rendszersínek Profilok műszaki adatai: Profil Anyag Felület Megeng. acélfeszültség Elérhető menetes lemezek Profilsúly Profil keresztmetszet Inercianyomaték Ellenállási nyomaték smeg. [N/mm 2 ] [kg/m] [cm 2 ] 41/21/2,0 S250GD 162 M6, M8, 1,45 1,62 0,8894 4,5246 0,839 2,207 41/41/2,0 188 M10, M12, 2,08 2,42 4,9736 7,5692 2,451 3,692 41/41/2,5 M16 2,53 3,08 5,8103 9,0333 2,839 4,406 41/62/2,5 3,38 3,98 17, ,9297 5,671 6,307 41/42/2,0 H-profil 2,90 3,24 5,2844 9,0492 2,516 4,414 41/82/2,0 H-profil 4,16 4,83 30, ,1385 7,485 7,385 41/124/2,5 H-profil 6,76 7,96 111, , ,025 12,614 Teherviselő képességi értékek -ban: ly [cm 4 ] Profil L [m] L [m] lz [cm 4 ] Wy [cm 3 ] Wz [cm 3 ] 0,5 1,0 1,5 2,0 4,0 6,0 0,5 1,0 1,5 2,0 4,0 6,0 41/21/2, /41/2, /41/2, /62/2, /42/2,0 H-profil /82/2,0 H-profil /124/2,5 H-profil Profil L [m] L [m] 0,5 1,0 1,5 2,0 4,0 6,0 0,5 1,0 1,5 2,0 4,0 6,0 41/21/2, /41/2, /41/2, /62/2, /42/2,0 H-profil /82/2,0 H-profil /124/2,5 H-profil ! A megadott műszaki adatok statikusan nyugvó terhelésekre vonatkoznak. Számítás EC3 alapján. Az γ = 1,54 biztonsági tényező figyelembe veszi az EC1 szerinti biztonsági és kombinációs tényezőket, valamint az anyag biztonsági tényezőjét. A megadott értékeknél a táblázat szerint megengedett acélfeszültség, valamint a maximális megengedett behajlás L/200 a saját súly figyelembe vételével nincs túllépve. Müpro - A haladás és minőség fogalma 4/34

5 MPR-rendszersínek Az MPR-sínprofilok megengedett kihajló terhelései -ban: Kihajló hossz Lk [mm] MPR 41/21/2,0 MPR 41/41/2,0 MPR 41/41/2,5 MPR 41/62/2,5 MPR 41/42/2,0 MPR 41/82/2,0 MPR 41/124/2, /35 Müpro - A haladás és minőség fogalma

6 MPR-rendszersínek Kihajlási terhelések DIN EN és 6.3 szakaszai szerint. A tábázat értékei teljes teherviselő keresztmetszetekre vonatkoznak és középponti teherbevezetésre! Az elcsavarodó és az oldalirányú elcsavarodó kihajlás okozta és esetleges csekély mértékű karcsúságot külön ki kell vizsgálni! A vizsgálat a z-tengely és az y-tengely körüli elcsavarodásra terjed ki. A kedvezőtlen kihajlási terhelés táblázatba van foglalva. Az γ = 1,54 biztonsági tényező figyelembe veszi az EC1 szerinti biztonsági és kombinációs tényezőket, valamint az anyag biztonsági tényezőjét. A támasztási feltételektől és az ábrának megfelelő l rúdhossztól függően a meg kell határozni a szabványos kihajló hossz értékét. Lk használatával olvassa ki a táblázatból a kihajlási terhelést. Müpro - A haladás és minőség fogalma 4/36

7 MPR-sínkonzolok Ideális megoldás csővezetékek oldalfali tartószerkezeteként Alkalmazható konzoltartóként, légcsatornák és lábelkorbácsok rögzítésére MPR-nyeregalakú rögzítővel kombinálva aknákban és csatornákban csőrögzítő tartószerkezetként is használható Stabil fali konzol szerelvények és készülékek rögzítéséhez Terhelhető szerkezet stabil alaplemezzel Hosszanti és keresztfurat a szerkezethez való rugalmas rögzítéshez Az adott beépítési lehetőségekhez igazodva különböző hosszúságokban elérhető Tiszta optikai kép MPR zárósapkák használatával Profil Hossz [mm] Cikkszám Csomagolási egység Mennyiség mértékegység 41/21/2, darab /41/2, Méret s [mm] 4/37 Müpro - A haladás és minőség fogalma

8 MPR 41/21/2,0 konzolok teherviselő képessége az Y-tengely körüli hajlításra: Hossz L [mm] MPR-sínkonzolok Megengedett terhelés MPR 41/41/2,0 konzolok teherviselő képessége az Y-tengely körüli hajlításra: Hossz L [mm] Megengedett terhelés ! A megadott terhelések statikusan nyugvó terhelésekre vonatkoznak. Számítás EC3 alapján. A megadott értékeknél a megengedett acélfeszültség = 188 N/mm 2 valamint a maximális megengedett behajlás L/150 a saját súly figyelembe vételével nincs túllépve. Az γ = 1,54 biztonsági tényező figyelembe veszi az EC1 szerinti rész- és kombinációs tényezőket, valamint az anyag biztonsági tényezőjét. Müpro - A haladás és minőség fogalma 4/38

9 MPR-gyorsrögzítő MPR-rendszersínek sínhornyaiba való biztonságos és gyors rögzítéséhez, csőbilincsek és szerelvények csatlakoztatására Sarokba szereléshez, szerelőkert és konzolok rögzítőelemeként Sokoldalú gyorsrögzítő minden elterjedt peremes sínhornyú sínprofilhoz Egyszerűen csavarja be a sínhoronyba Kattintás és kész 2 mm 3 mm anyagvastagságú sínekhez 20 mm horonyszélességtől használható Biztonságos tartás becsavarás után, eltolható marad a csavar meghúzásáig Biztonságos tartás függőleges sínhorony esetén is A rögzítőelem fogprofilja a fogazott profilsínek alakzáró kötését biztosítja Alkalmas 41/41 rendszersínekhez MPR-gyorsrögzítő MPR-gyorsrögzítő sarokba szereléshez Termékjellemzők Csatlakozó menet Cikkszám Csomagolási egység Mennyiség mértékegység MPR-gyorsrögzítő M darab M M MPR-gyorsrögzítő sarokba szereléshez M M tuzvédelmi vizsgálattal F90 4/39 Müpro - A haladás és minőség fogalma

10 MPR-gyorsrögzítő FQ FQ Max. ajánlott húzóterhelés FZ M8 M10 M12 Max. ajánlott keresztterhelés FQ (eltolt) Húzónyomatéknál [Nm] MPR-rendszersínek 2,0 mm MPR-rendszersínek 2,5 mm Szerelési útmutató Helyezze az MPR-gyorsrögzítőt a sínhoronyba. MPR-gyorsrögzítő 90 -os forgatáshoz. MPR-gyorsrögzítő pozicionálása a sínbe. Forgassa be az ászokcsavart az MPR-gyorsrögzítőbe és biztosítsa ki hatlapfejű anyával. Végül szerelje fel a csőbilincseket. Müpro - A haladás és minőség fogalma 4/40

11 MPR-kalapácsfejű rögzítő Csőbilincsek gyors és praktikus rögzítése MPR-rendszersínekhez Egyszerű és gyors szerelés a sínhoronyban A csővezetékszakasz szerelés után is ideálisan beállíható, bármikor oldalra tolható Egy sínen belül különféle hosszúságok és menetátmérők is kombinálhatók Az alábbi sínprofilokhoz 41/21/2,0, 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/42/2,0, 41/82/2,0, 41/124/2,5 41/21/2,0, 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/82/2,0, 41/124/2,5 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/82/2,0, 41/124/2,5 Csatlakozó menet Hossz [mm] Hasznos menethossz L [mm] Cikkszám Csomagolási egység Mennyiség mértékegység M darab M M M /41 Müpro - A haladás és minőség fogalma

12 MPR-kalapácsfejű rögzítő Az alábbi sínprofilokhoz Anyagvastagság [mm] Csatlakozó menet Max. ajánlott húzóterhelés FZ MPR-kalapácsfejű rögzítő Max. ajánlott keresztterhelés FQ Húzónyomatéknál [Nm] 2,0 M M M12 29 M16 2,5 M M M M16! A kalapácsfejű rögzítő maximálisan lehetséges húzó teherviselő képességeit a rendszersínek megengedett pontszerű teherviselő képességei korlátozzák. Müpro - A haladás és minőség fogalma 4/42

13 MPR-eltolható anya MPR-rendszersínek hornyaiba helyezett ráépítmények rögzítésére Fogazott menetes lemez az MPRrendszersínek hornyaiba való biztonságos, alakzáró rögzítéshez Horganyzott kivitel száraz beltéri helységekben való használatra Az alábbi sínprofilokhoz 41/21/2,0, 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/42/2,0, 41/82/2,0, 41/124/2,5 41/21/2,0, 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/82/2,0, 41/124/2,5 41/41/2,0, 41/41/2,5, 41/62/2,5, 41/82/2,0, 41/124/2,5 Menet Cikkszám Csomagolási egység Mennyiség mértékegység Méret [mm] l b s M darab 34,5 19,5 6,0 M ,0 M ,0 M ,0 M ,0 Nagyság FX kereszterhelés a sínhorony irányába 4.6 ászokcsavarral és 40 x 3 mm U-alátéttel Húzónyomatéknál [Nm] MPR-eltolható anyák max. megengedett terhelési értékei (2,0 mm sínek) FX kereszterhelés a sínhorony irányába 8.8 hatllapfejű csavarral és tartókapoccsal, nehéz kivitel Húzónyomatéknál [Nm] FZ húzóterhelés 4.6 ászokcsavarral és 40 x 3 mm U-alátéttel M M M M M16 Nagyság FX kereszterhelés a sínhorony irányába 4.6 ászokcsavarral és 40 x 3 mm U-alátéttel Húzónyomatéknál [Nm] MPR-eltolható anyák max. megengedett terhelési értékei (2,5 mm sínek) FX kereszterhelés a sínhorony irányába 8.8 hatllapfejű csavarral és tartókapoccsal, nehéz kivitel Húzónyomatéknál [Nm] FZ húzóterhelés 4.6 ászokcsavarral és 40 x 3 mm U-alátéttel M M M M M16! A menetes lemezek maximálisan lehetséges húzó teherviselő képességeit a rendszersínek megengedett pontszerű teherviselő képességei korlátozzák. 4/43 Müpro - A haladás és minőség fogalma

14 MPR-tartókapcsok MPR-rendszersínek és menetes rudak szerelésekori biztonságos erőátvitelhez Két kivitelben elérhető Nagy erők átviteléhez nehéz kivitelben is szállítható Biztonságos, az élbevonat megakadályozza a sínhorony kitágulását Alapkivitel Kivitel Az alábbi sínprofilokhoz Az alábbi menethez Cikkszám Nehéz kivitel Csomagolási egység Mennyiség mértékegység Alapkivitel 41/21 41/124 M darab M nehéz kivitel M M M M Müpro - A haladás és minőség fogalma 4/44

15 MPR-zárósapkák Műanyag zárósapka MPRrendszersínek nyílt végeinek szereléséhez Biztonságosan csaltakoztatható MPR-rendszersínek a sérülések elkerülésére Időjárásálló műanyag a hosszú élettartam érdekében Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21, 41/ darab 41/41, 41/ /62, 41/ Az alábbi menethez Külső [mm] Vastagság [mm] Cikkszám Csomagolási egység Mennyiség mértékegység M darab M M M Alátétgyűrűk MPR-rendszersínekhez, 4/45 Müpro - A haladás és minőség fogalma

16 MPR-nyeregalakú rögzítő Egyszerűen szerelhető stabil állványok MPR-rendszersínekből Ideálisan használható szűk beépítési körülményeknél aknákban és csatornákban Jó teherátadás hajlításálló nyeregkapcsolattal Ideális kötőelem sínszerkezetekhez Kivitel 41/82 és 41/124 profilokhoz, elforgásálló alátámasztással, az MPR-rendszersínek kétoldali átfogásával MPR-nyeregalakú rögzítő, hosszirányú MPR-nyeregalakú rögzítő, keresztirányú Tájolás Az alábbi sínprofilhoz Cikkszám Csomagolási egység Mennyiség mértékegység MPR-nyeregalakú rögzítő, hosszirányú 41/82 és 41/124 profilhoz Méret [mm] A B b s L L1 C kereszt 41/ darab x 25 hosszanti / / Müpro - A haladás és minőség fogalma 4/46

17 MPR-szögvas 45 41/41 sínprofilhoz, Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez Falra, mennyezetre vagy padlóra való közvetlen felszerelésre is alkalmas Változtatható szerelési lehetőségek Sokoldalúan használható pl. Támasztás Tartóidom Kötőelem Sarokkkonzol Rendszerelem a szakszerű szerelési megoldásokhoz Az alábbi sínprofilhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/ darab 4/47 Müpro - A haladás és minőség fogalma

18 MPR-sínkengyel MPR-rendszersínekből álló válaszfalszerelvények és polcok keresztkötéseihez Egyszerűen szerelhető kötőelemek statikailag megfelelően méretezett szerkezetek MPR-rendszersínekből való felépítésére Nagyobb rugalmasság a sínszerkezetek létrehozásánál Az építményhez való elforgásbiztos rögzítéshez Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység Méret H [mm] 41/ darab 23 41/41, 41/ / / / Müpro - A haladás és minőség fogalma 4/48

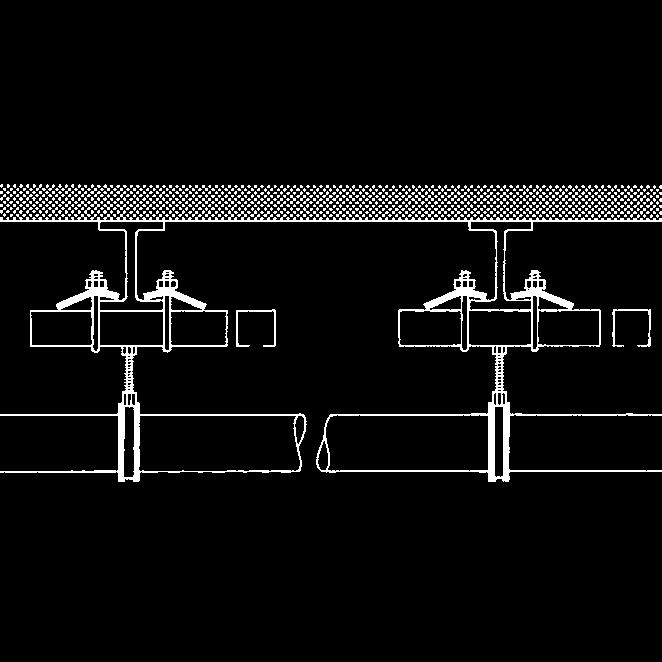

19 MPR-függesztő karmok MPR-rendszersínek rögzítésére az acéltartók fúrása és hegesztése nélkül Megoldás MPR-rendszersínek acél hordszerkezetekhez rögzítésére Fúrás és hegesztés nélküli rögzítés a teherviselő szerkezethez Lehetővé teszi a sínek utólagos hossz- és keresztirányú beállítását a tartószerkezethez képest A szokásos hordozóprofilok minden karimavastagságához használható Egyszerűen szerelhető, előre szerelt gyorsépítő készlet Előírás szerinti rögzítés függő terhek és teherviselő profilok rögzítéséhez Termékjellemzők Az alábbi sínprofilokhoz Menet, U-kengyel Max. megengedett terhelés F/Paar kalapácsfejű rögzítővel 41/21/2,0 41/41/2,0 41/42/2,0 M8 M10 M12 M16 M /41/2, /21/2,0 M /41/2,0 41/42/2,0 41/41/2, /62/2,5 41/82/2, /124/2, Az alábbi sínprofilokhoz Menet Cikkszám Csomagolási egység Mennyiség mértékegység Méret [mm] A H H1 L L1 s 41/21, 41/42 M darab 90 18,5 24, M /62 41/ / /49 Müpro - A haladás és minőség fogalma

20 MPR-gyorsrögzítő S típus Csőbilincsek és szerelvények MPRrendszersínek sínhornyaiba való biztonságos és gyors rögzítéséhez Egyszerűen csavarja be a sínhoronyba és kész Biztonságos tartás becsavarás után, beállítható marad a csavar meghúzásáig Biztonságos fogazott kivitel MPRrendszersínekkel való alakzáró kötéshez Nincs elcsúszás függőleges sínhorony esetén sem a fogazásnak köszönhetően Kivitel M16 + R½" Kivitel M8, M10, M12 Csatlakozó menet Az alábbi sínprofilokhoz Menet Kulcsnyílás [SW] Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/124 M darab M M M R½" Termékjellemzők Max. ajánlott terhelés F1 Húzónyomatéknál [Nm] M8 M10 M12 M16 R½" M8 M10 M12 M16 R½" MPR-rendszersínek 2,0 mm MPR-rendszersínek 2,5 mm Szerelési útmutató Müpro - A haladás és minőség fogalma 4/50

21 MPR-eltolható anyák S típus Szerelvények biztonságos és gyors süllyesztett szereléséhez, pl. szerelőkeretek MPR-rendszersínek sínhornyaiba szereléshez Nincs elcsúszás függőleges sínhorony esetén sem a fogazásnak köszönhetően Süllyesztett szerelés MPRrendszersínekhez Egyszerűen csavarja be a sínhoronyba és kész Biztonságos tartás becsavarás után, beállítható marad a csavar meghúzásáig Az alábbi sínprofilokhoz Menet Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/124 M darab M M Szerelési útmutató 4/51 Müpro - A haladás és minőség fogalma

22 MPR-csatlakozó zár S típus Az S típusú szerelőelemek MPR rendszersínekkel való összekötésére Időtakarékos gyors alak- és erőzáró kötés valósítható meg az S típusú szerelvénydarabok és az MPR-rendszersínek között Egyszerű beillesztés az S típusú szerelvénydarabba, kötőelem 90 -os elforgatása, meghúzás Biztonságos fogazott kivitel MPRrendszersínekkel való alakzáró kötéshez Nincs szükség kulccsal vagy segédszerszámmal való ellentartásra Felcserélhetetlen egy méret használható minden S típusú szerelőelemhez Az alábbi sínprofilokhoz Menet Kulcsnyílás [SW] Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/124 M darab Termékjellemzők Max. ajánlott húzóterhelés Max. ajánlott keresztterhelés Húzónyomatéknál [Nm] MPR-rendszersínek 2,0 mm MPR-rendszersínek 2,5 mm Szerelési útmutató 40 Nm Müpro - A haladás és minőség fogalma 4/52

23 MPR-konzoltámasz S típus Támrúd az MPR-rendszersínekből álló szerkezetek sarokkötéseinek kibiztosításához, az S típusú MPR csatlakozó zárral használható Egyszerű kapcsolat az MPRrendszersínekkel, S típusú MPR csatlakozó zár szerelésével Hullámosított kivitelű rúd a magasabb szintű hajlításálló képességhez Különféle hosszúságokban kapható a különböző beépítési körülményeknek megfelelően Hossz [mm] Cikkszám Csomagolási egység Mennyiség mértékegység Méret [mm] darab A B MPR-adaptertárcsa S típus Adaptertárcsa MPR S típusú rendszerelemek rögzítésére átmenő szerelésnél vagy a szerkezetre való közvetlen, pl. dübeles rögzítésnél Három kivitelben kapható Biztonságos az MPR S típusú rendszerelemek nyílásainak alakzárása következtében Horganyzott, száraz beltéri helységekben való használatra Az alábbi menethez Cikkszám Csomagolási egység Mennyiség mértékegység M darab M M /53 Müpro - A haladás és minőség fogalma

24 MPR-sínösszekötő S típus nehéz kivitel, MPR-rendszersínek gyors illesztő kötése S típusú MPR-csatlakozó zárakkal Lehetővé teszi a sínek pontos beállítását Erőzáró kötés 4 db S típusú csatlakozó zárral Egyszerű kezelés S típusú csatlakozó zár szerelésével Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/ darab Müpro - A haladás és minőség fogalma 4/54

25 MPR-homlok összekötő S típus Két sín derékszögű csatlakoztatására, a sínhorony különböző irányai esetén Használható térbeli háromdimenziós szerkezetek kötőelemeként, elsősorban 41/41 MPR-rendszersínekhez Egyszerűen és gyorsan szerelhető kötések az S típusú MPR csatlakozó zárral kombinálva Rugalmasan használható MPRrendszersínek kötéséhez, például egymást keresztező rendszersíneknél Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/ darab 4/55 Müpro - A haladás és minőség fogalma

26 MPR-nyeregalakú rögzítő S típus Egyszerűen szerelhető stabil állványok MPR-rendszersínekből Ideálisan használható szűk beépítési körülményeknél aknákban és csatornákban Egyszerű kapcsolat az MPRrendszersínekkel, S típusú MPR csatlakozó zár szerelésével Jó teherátadás hajlításálló nyeregkapcsolattal Ideális kötőelem sínszerkezetekhez Kivitel 41/82 és 41/124 profilokhoz, elforgásálló alátámasztással, a sínek kétoldali átfogásával MPR-nyeregalakú rögzítő S típus, 41/41 profilhoz Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység MPR-nyeregalakú rögzítő S típus, 41/82 és 41/124 profilhoz Méret [mm] A B L1 41/ darab / / Müpro - A haladás és minőség fogalma 4/56

27 Egyszerűen szerelhető stabil állványok MPR-rendszersínekből Ideálisan használható szűk beépítési körülményeknél aknákban és csatornákban Egyszerű kapcsolat az MPRrendszersínekkel, S típusú MPR csatlakozó zár szerelésével Jó teherátadás hajlításálló nyeregkapcsolattal Ideális kötőelem sínszerkezetekhez, különösen 41/41 sínek esetén Hosszanti és keresztfurat a szerkezethez való közvetlen rögzítéshez MPR-nyeregalakú rögzítő, kereszt irányú S típus Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/ darab 4/57 Müpro - A haladás és minőség fogalma

28 MPR-nyeregalakú rögzítő sínszereléshez, kereszt irányú S típus Egyszerűen szerelhető stabil állványok MPR-rendszersínekből Ideálisan használható szűk beépítési körülményeknél aknákban és csatornákban Egyszerű kapcsolat az MPRrendszersínekkel, S típusú MPR csatlakozó zár szerelésével Jó teherátadás hajlításálló nyeregkapcsolattal Ideális kötőelem sínszerkezetekhez, különösen 41/41 sínek esetén Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/ darab Müpro - A haladás és minőség fogalma 4/58

29 MPR-konstrukciós szeglet S típus Kötőelem állványok, keretek és polcrendszerek MPRrendszersínekkel való kiépítésére A legsokoldalúbb szerelési lehetőségek az MPR-rendszersínek és az S típusú csatlakozó zár között Stabil sarokkötések MPR-konstrukciós szeglet S típus 155 x 210 Termékjellemzők MPR-konstrukciós szeglet S típus 195 x 195 Nagyság [mm] Nagyság [mm] Megeng. terhelések F1 Megeng. terhelések F2 2,0 Megeng. terhelések F2 2,5 155 x x Cikkszám Csomagolási egység Mennyiség mértékegység Méret [mm] 155 x darab x A B 4/59 Müpro - A haladás és minőség fogalma

30 MPR-szerelőszeglet 90 S típus Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez Egyszerűen és gyorsan szerelhető 90 -os sarokkötések az S típusú MPR csatlakozó zárral Rugalmasan használható, kiviteltől függően akár 4 csatlakozó zárral 2 csatlakozó zár használata esetén csonkonként növekszik a teherátadó képesség MPR-szerelőszeglet S típus MPR-szerelőszeglet S típus Termékjellemzők Kivitel Megeng. terhelések F1 Megeng. terhelések F MPR-szerelőszeglet S típus Kivitel Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység /21 41/ darab Müpro - A haladás és minőség fogalma 4/60

31 MPR-szerelőszeglet 135 S típus Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez Egyszerűen és gyorsan szerelhető sarokkötések az S típusú MPR csatlakozó zárral Rugalmasan használható, kiviteltől függően akár 4 csatlakozó zárral 2 csatlakozó zár használata esetén csonkonként növekszik a teherátadó képesség MPR-szerelőszeglet S típus MPR-szerelőszeglet S típus Termékjellemzők Kivitel Megeng. terhelések F1 Megeng. terhelések F Kivitel Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység /21 41/ darab /61 Müpro - A haladás és minőség fogalma

32 MPR-sarokkötés 45 S típus Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez, elsősorban 41/41 MPRrenszersínekkel Egyszerűen és gyorsan szerelhető sarokkötések az S típusú MPR csatlakozó zárral kombinálva Termékjellemzők Kivitel Megeng. terhelések F1 Megeng. terhelések F Kivitel Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység /21 41/ darab Müpro - A haladás és minőség fogalma 4/62

33 MPR-sarokkötés 90 S típus Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez, elsősorban 41/41 MPRrenszersínekkel Egyszerűen és gyorsan szerelhető sarokkötések az S típusú MPR csatlakozó zárral Rugalmasan használható, kiviteltől függően akár 4 csatlakozó zárral 2 csatlakozó zár használata esetén csonkonként növekszik a teherátadó képesség 41/41 MPR-rendszersínekkel való kötéseknél rugalmasan használható két irányba MPR-sarokkötés S típus MPR-sarokkötés S típus Termékjellemzők Kivitel Megeng. terhelések F1 Megeng. terhelések F Kivitel Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység /21 41/ darab /63 Müpro - A haladás és minőség fogalma

34 MPR-sarokkötés 135 S típus Kötőelem válaszfal szerelvények, polcok illetve biztonsági szerkezetek kivitelezéséhez, csövek és szellőző vezetékek hegesztésmentes rögzítéséhez, elsősorban 41/41 MPRrenszersínekkel Egyszerűen és gyorsan szerelhető sarokkötések az S típusú MPR csatlakozó zárral Rugalmasan használható, kiviteltől függően akár 4 csatlakozó zárral 2 csatlakozó zár használata esetén csonkonként növekszik a teherátadó képesség 41/41 MPR-rendszersínekkel való kötéseknél rugalmasan használható két irányba MPR-sarokkötés S típus MPR-sarokkötés S típus Termékjellemzők Kivitel Megeng. terhelések F1 Megeng. terhelések F Kivitel Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység /21 41/ darab Müpro - A haladás és minőség fogalma 4/64

35 MPR-összekötő lemezek S típus Stabil kötőelemek MPRrendszerkomponensekből álló vázak és válaszfal szerelvények kivitelezésére Egyszerűen és gyorsan szerelhető sarok-, kereszt- és T-kötések A szerelőlapok lehetővé teszik, hogy a vázszerkezetek síkja megegyezzen a sínhorony irányával Jól beállítható sínszélességek, vázszerkezeteknél a sarkok szabadon maradnak Gyors és egyszerű szerelés MPRcsatlakozó zárral való használathoz MPR-szögvas 90 S típus MPR-T-összekötő lemez S típus MPR-kereszt-összekötőlemez S típus Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység Szögvas 90 41/21 41/ darab T-összekötőlemez Kereszt-összekötőlemez /65 Müpro - A haladás és minőség fogalma

36 MPR-3D-összekötő S típus Kötőelemek válaszfal szerelvények, polcok és sínszerkezetek háromdimenziós szerkezeteihez Egyszerűen és gyorsan szerelhető háromdimenziós kötések az S típusú MPR csatlakozó zárral kombinálva Rugalmas elrendezésű 41/41 MPRrendszersín hornyok az S típusú közép- ill. sarokösszekötőkben Sokoldalú kialakítási lehetőség a kötőelem három különféle kivitelével MPR-sarokösszekötő bal S típus MPR-sarokösszekötő jobb S típus MPR-középösszekötő S típus Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység Sarokösszekötő bal 41/ darab Sarokösszekötő jobb Középösszekötő Müpro - A haladás és minőség fogalma 4/66

37 MPR-sínkengyel S típus MPR-rendszersínekből álló válaszfalszerelvények és polcok keresztkötéseihez, S típusú MPRcsatlakozó zárral való használathoz Egyszerűen szerelhető kötőelem statikailag megfelelően méretezett szerkezetek MPR-rendszersínekből való felépítésére Nagyobb rugalmasság a sínszerkezetek létrehozásánál az S típusú MPR-csatlakozó zárral használva Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/ darab 4/67 Müpro - A haladás és minőség fogalma

38 MPR-VARIO-csukló S típus Rugalmasan használható olyan MPR-rendszersínek összekötésére, ahol különféle szögbeállításokra van szükség, pl. konzolok megtámasztásához, stb. 0 és 105 közötti kihajtási szög a legkülönbözőbb szerkezeti igényekhez Költség és időmegtakarítás a kivitelezés során A tartószerkezet sokféle szerelési megoldása egyetlen termékkel megvalósítható, így költségmegtakarítások érhetők el Stabil csuklókialakítás az optimális erőátvitelhez Egyszerű és gyors szerelés S típusú csatlakozó zárral Termékjellemzők Max. ajánlott terhelés F Max. ajánlott terhelés F2 750 Max. ajánlott terhelés F Húzónyomatéknál [Nm] 40 Az alábbi sínprofilokhoz Cikkszám Csomagolási egység Mennyiség mértékegység 41/21 41/ darab! A megadott terhelési adatok egyenként két csatlakozó zárral való szerelésre vonatkoznak. Müpro - A haladás és minőség fogalma 4/68
