1 Vízrajzi rendszer működése az Észak-dunántúli Vízügyi Igazgatóságon Dömötör Szilveszter osztályvezető Vízrajzi és Adattári osztály Észak-dunántúli Területi Vízgazdálkodási Tanács Győr, november 12.

A vízrajzi (vízjelző) szolgálat története Vízállások rendszeres észlelése: 1823-tól a Dunán Pozsonyban és Budán, 1833-tól a Tiszán a szegedi vízmércén.

Vízgazdálkodási Tudományos Kutató Intézet (VITUKI): 1952. Decentralizáció - a vízrajzi feladatok átadása a VIZIG-ek részére: 1976-1986. 1995. évi LVII.

2 A vízrajzi (vízjelző) szolgálat története Vízállások rendszeres észlelése: 1823-tól a Dunán Pozsonyban és Budán, 1833-tól a Tiszán a szegedi vízmércén. A Kiegyezés időszakában vízállás-észlelés már 57 szelvényben. A Vízjelző Szolgálat megalakulása: március 1. Vízrajzi Intézet megalapítása: Vízgazdálkodási Tudományos Kutató Intézet (VITUKI): Decentralizáció - a vízrajzi feladatok átadása a VIZIG-ek részére: évi LVII. törvény a vízgazdálkodásról EU Víz Keretirányelv Kormányrendeletek és miniszteri rendeletek (vízkárelhárítás; vízgazdálkodás, stb.) 45/2014. (IX.23.) BM rendelet a vízrajzi feladatok ellátásáról évi CXII. trv. az információs önrendelkezési jogról és információszabadságról (adatszolgáltatások)

3 A vízrajzi tevékenység fogalma: a felszíni és felszín alatti vizek, valamint a hidrometeorológiai elemek mennyiségi és minőségi jellemzéséhez szükséges adatok gyűjtése és feldolgozása, valamint értékelése és közreadása. Felszíni vizek vízállás vízhőmérséklet jégjelenség, jégvastagság vízhozam lebegtetett hordalék, görgetett hordalék mederanyag Felszín alatti vizek (talaj-, réteg és karszt) vízállás, kútfejnyomás vízhőmérséklet Hidrometeorológiai elemek csapadék hóvastagság, hó-víz egyenérték szabad vízfelszín-párolgás léghőmérséklet légnedvesség szélerősség és szélirány talajnedvesség talajhőmérséklet, talajfagyvastagság

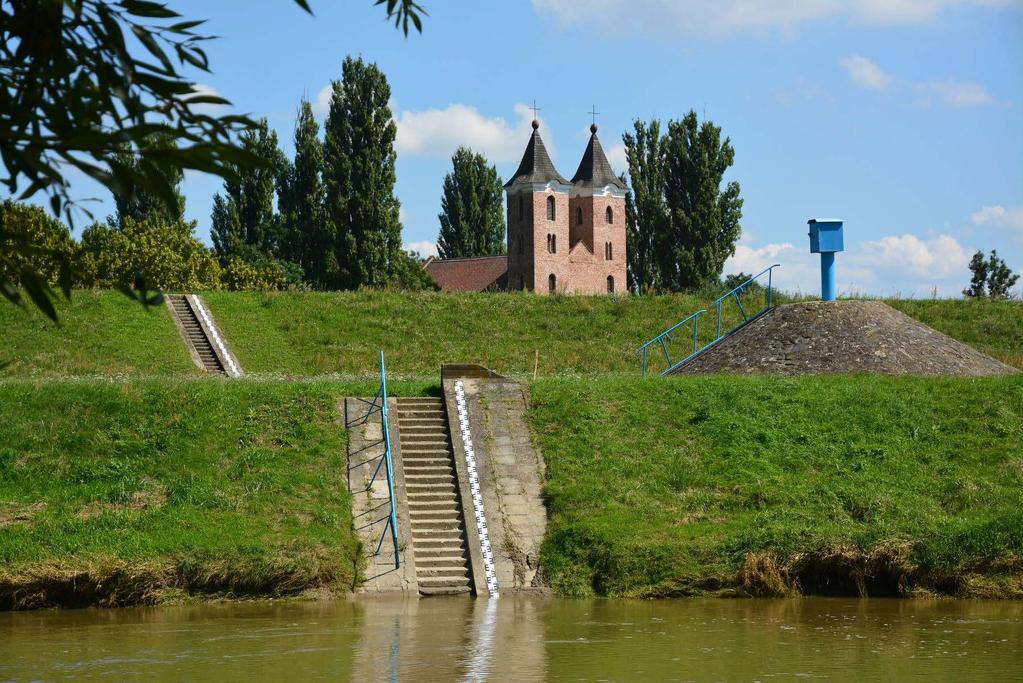

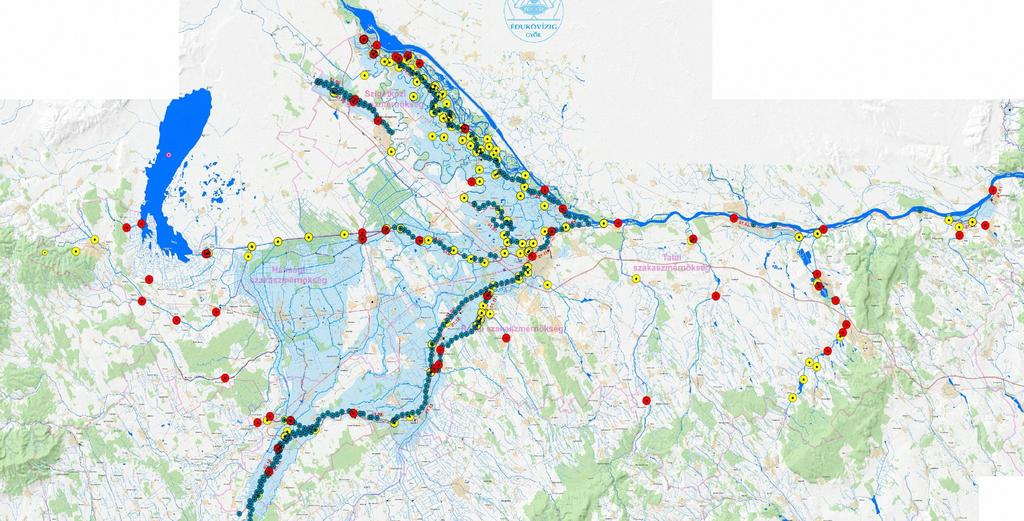

4 Felszíni vízrajzi állomáshálózat Összes felszíni állomásszám: 670 db távmért: regisztrált: észlelt: árvízi, egyéb időszakos: 93 db 37 db 62 db 476 db

Műszeres (regisztrált) mérés adatsűrűsége: 15-60 perc Digitális regisztráló műszer típusa:

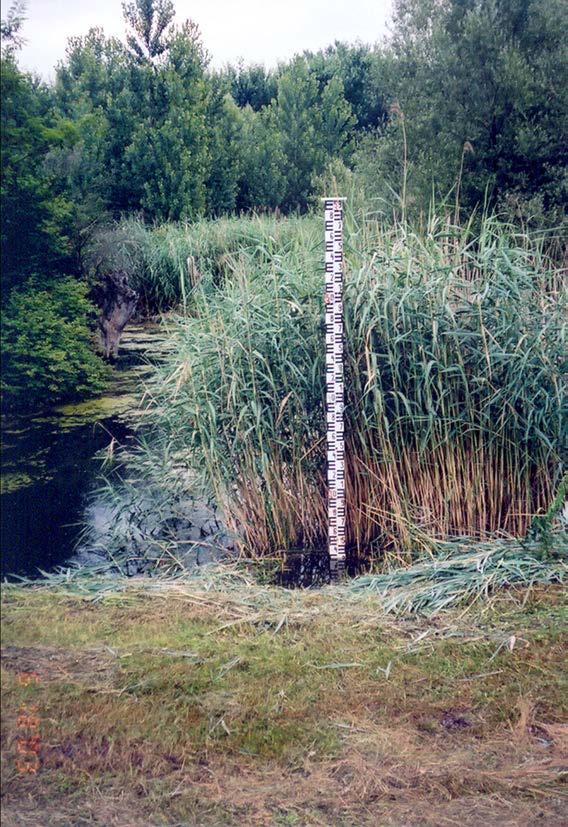

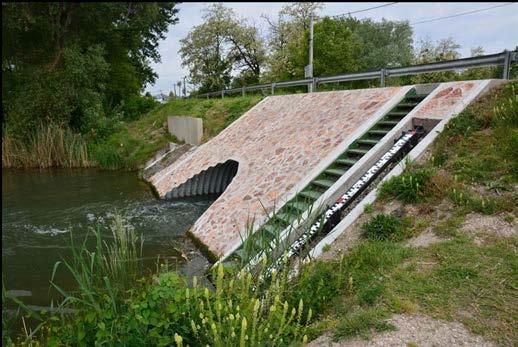

5 Mérőeszközök: lapvízmérce (rézsűs vagy álló); digitális vízszint- és vízhőmérséklet-regisztráló műszer, digitális vagy higanyos vízhőmérő (0,1 o C) Emberi észlelés gyakorisága: 1-2 alkalom/nap Műszeres (regisztrált) mérés adatsűrűsége: perc Digitális regisztráló műszer típusa: nyomásmérő Adatletöltés: havonta, vagy távmérés (sűrűség: 5-60 perc) Távmérés: 5-15 perces mérés-gyakoriság

(folyókon, 3-6 km) Észlelés gyakorisága: 1-2 alkalom/nap (reggel mindig) Észlelt elemek: jégjelenség, jégvastagság

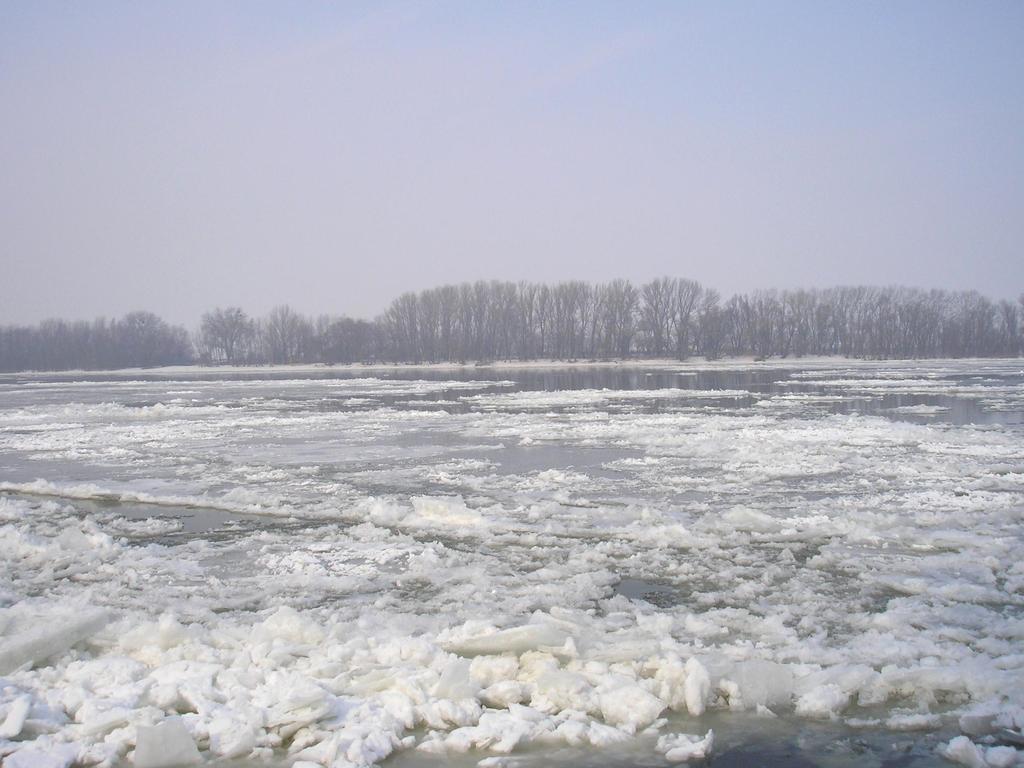

6 Jégmegfigyelések Folyók száma: 6 db Folyószakaszok összes hossza: 304 km Jégfigyelő járőr szakaszok: 46 db Magyar-szlovák közös észlelések a Dunán Észlelés helye: o a vízmérce szelvényében (minden állomáson) o kijelölt folyószakasz mentén (folyókon, 3-6 km) Észlelés gyakorisága: 1-2 alkalom/nap (reggel mindig) Észlelt elemek: jégjelenség, jégvastagság (becsült, mért) Jégjelenségek: parti jég részben állójég (1/4; 1/2; 3/4) zajló jég (10-100%) összefüggő jégtakaró torlódott állójég jégtorlasz

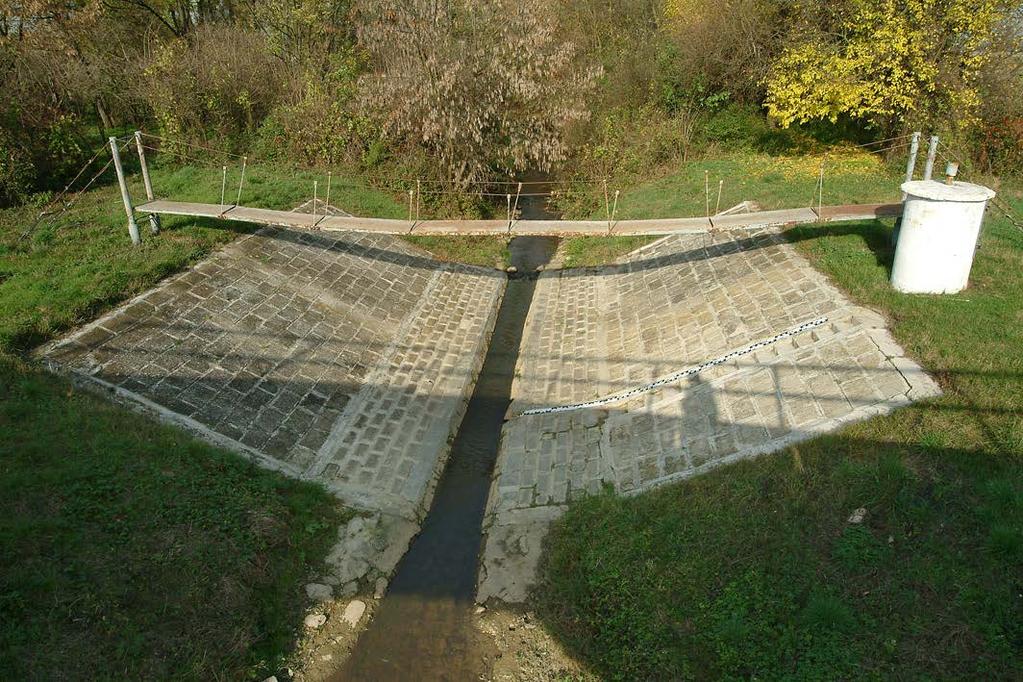

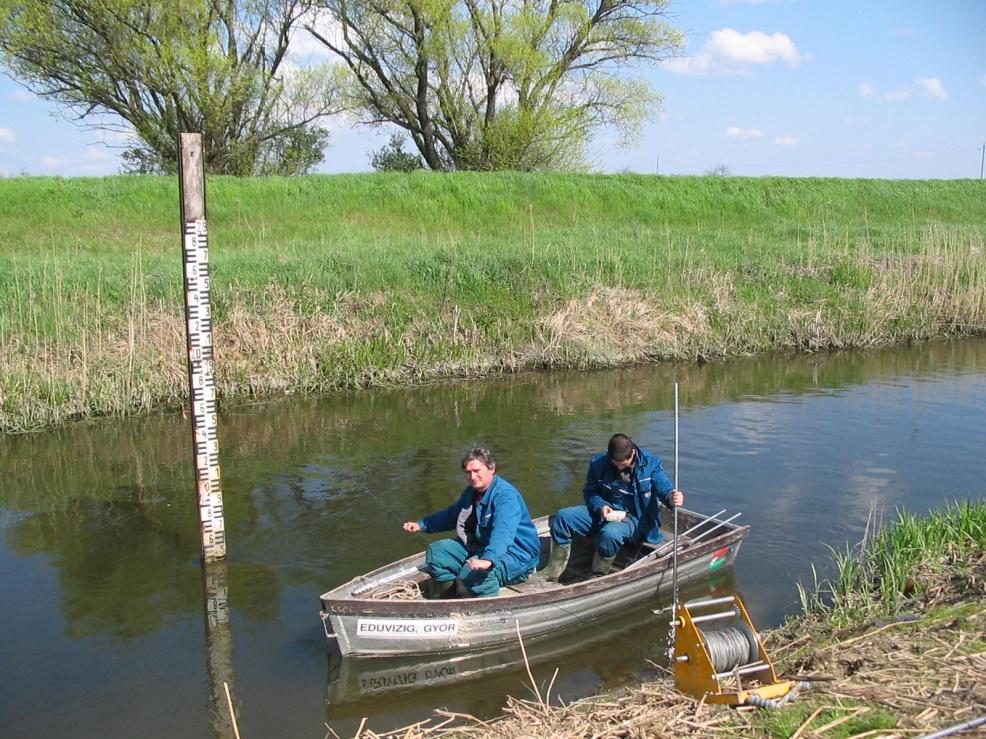

7 Q = A * v (m 3 /s; l/s)

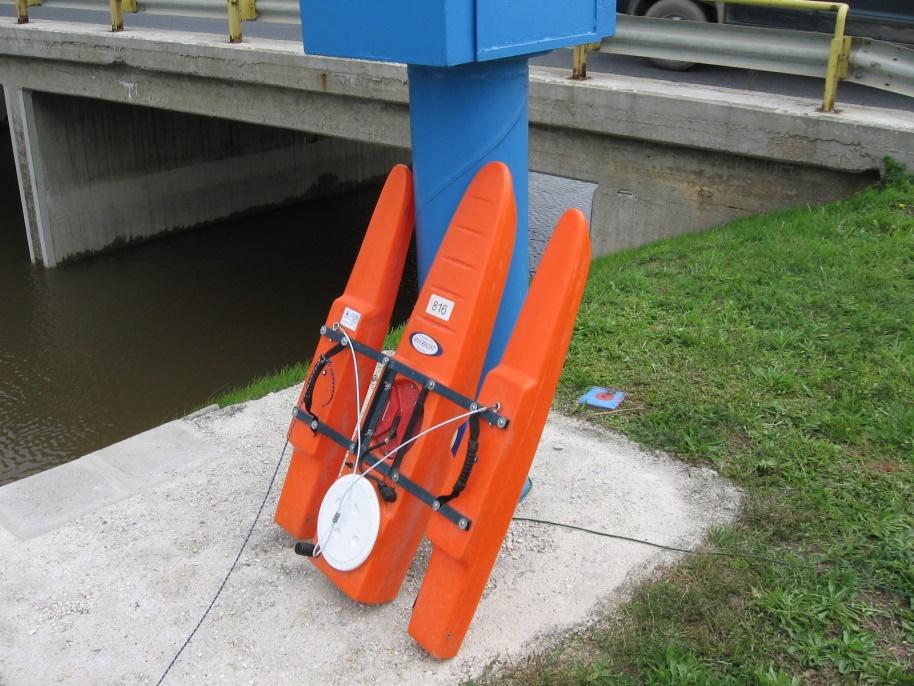

8 Jellemzők: vízsebesség-mérés Doppler-elven khz frekvencia széles q-méréstartomány magas hatékonyság teljes mértékben digitalizált munkamenet

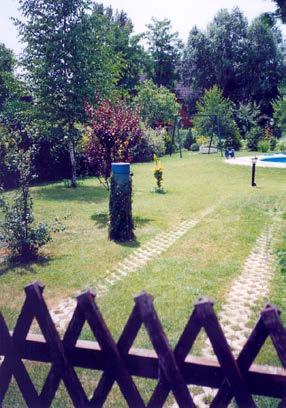

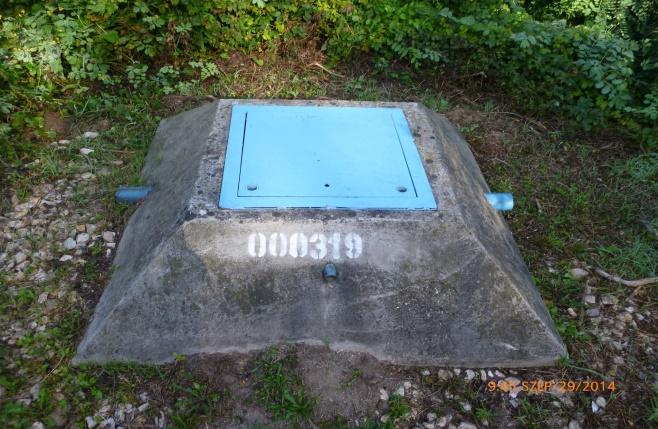

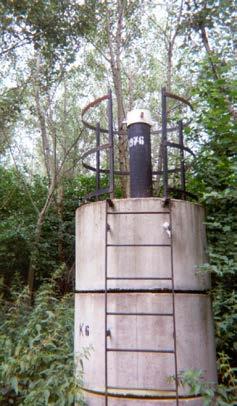

9 Felszín közeli és felszín alatti állomáshálózat Kutak összes száma: Források száma: 552 db 2 db észlelt állomások: regisztrált állomások: távmért állomások: 124 db 377 db 50 db

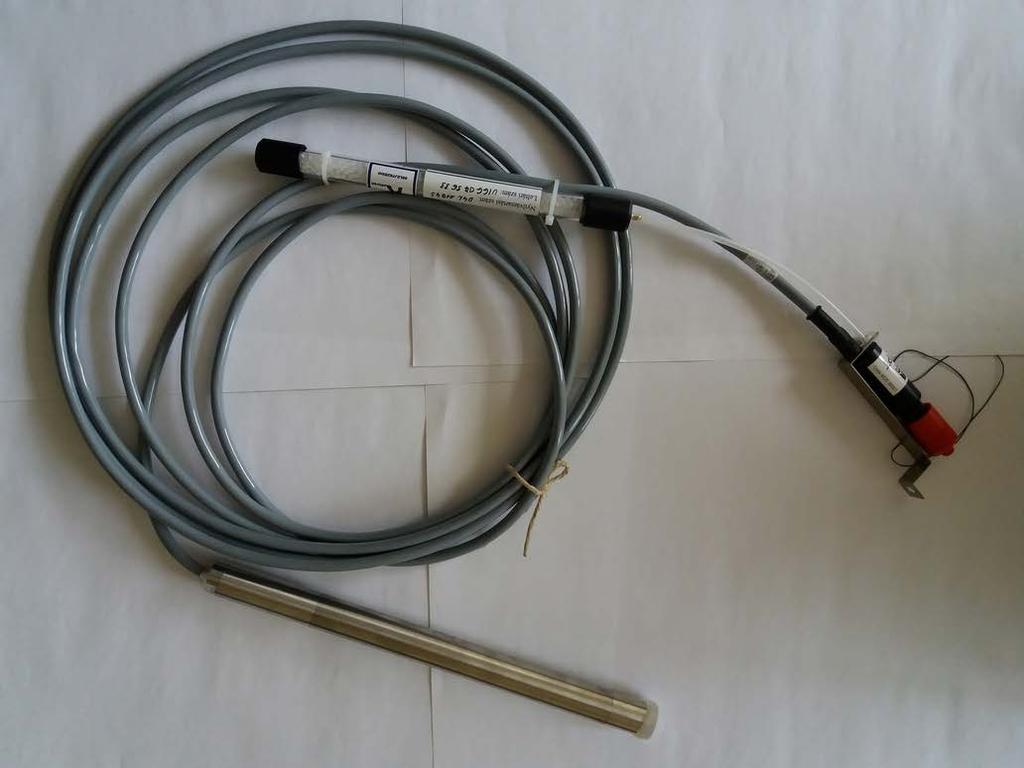

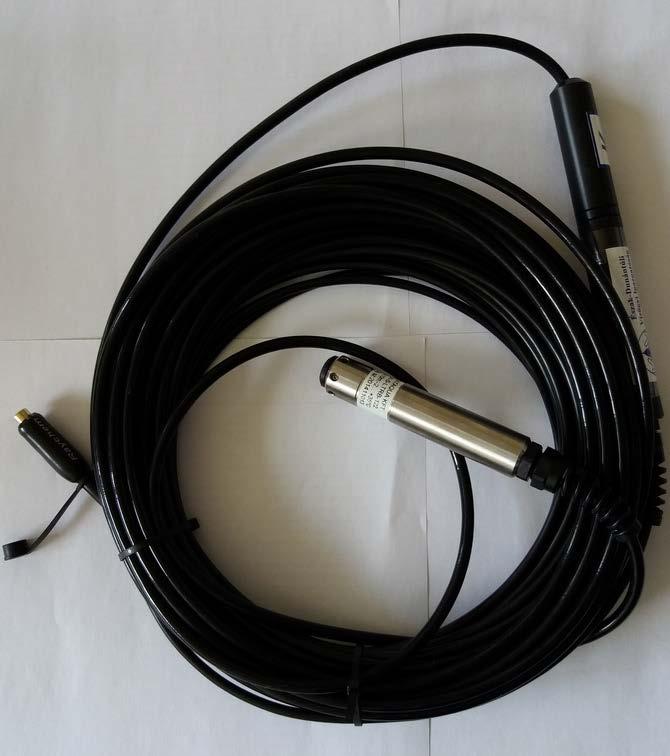

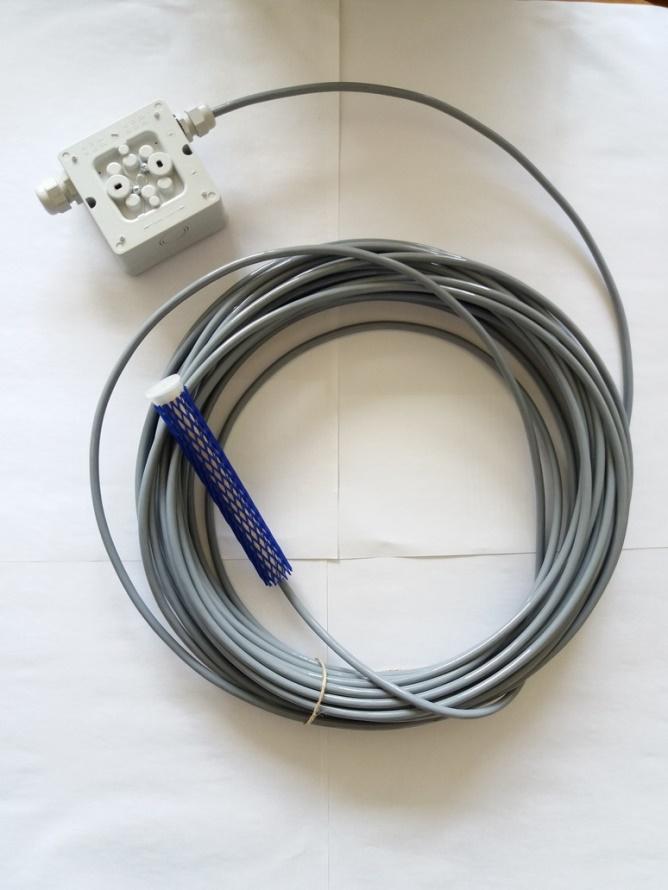

10 Digitális regisztrálók és nyomástávadók Összes műszerszám: Dataqua (SMART, DA-23; DA-LIB): SEBA (DIPPER-PT): Egyéb: Éves pótlás: Beszerzés, javítás éves ktsg.: 912 db 819 db 72 db 21 db db eft

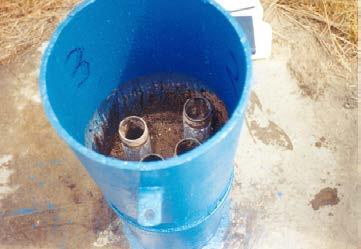

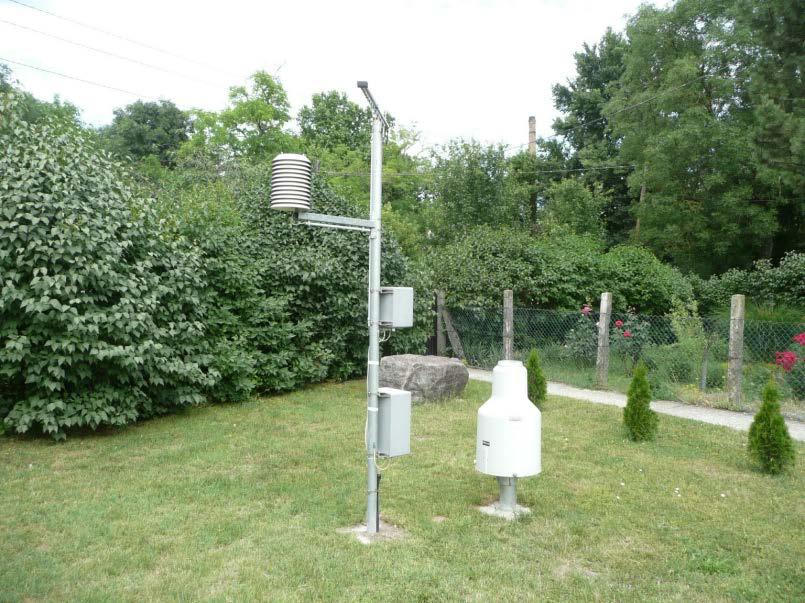

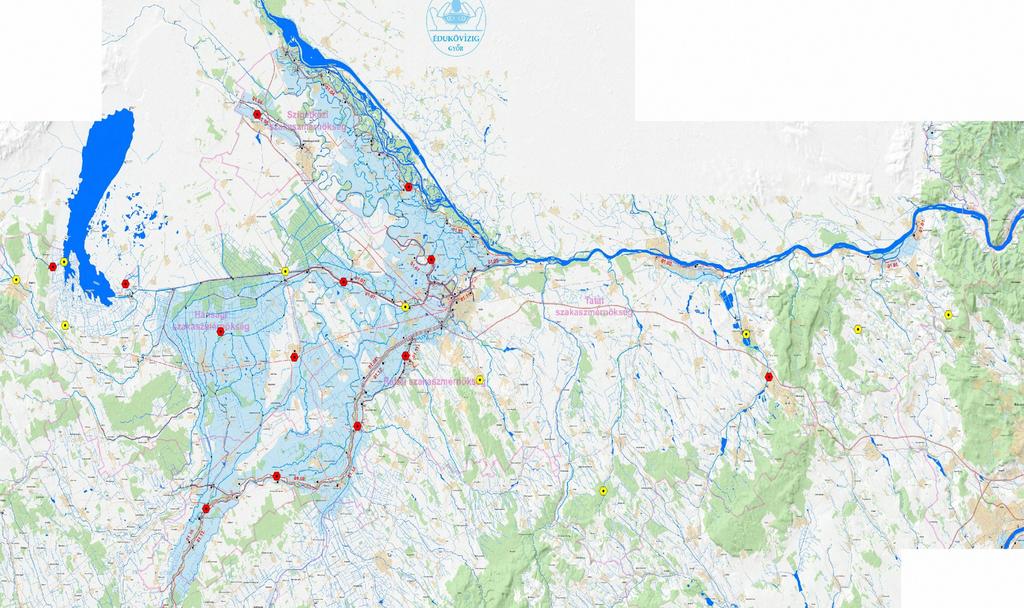

11 Hidrometeorológiai állomáshálózat Összes állomásszám: 25 db csapadékmérő állomás: műszerkert: 20 db 5 db távmért állomások száma: 14 db

Aszálymonitoring http://aszalymonitoring.vizugy.

Zsebeháza HDI aszályindex automatikus számítása és internetes közzététele Mért elemek csapadék

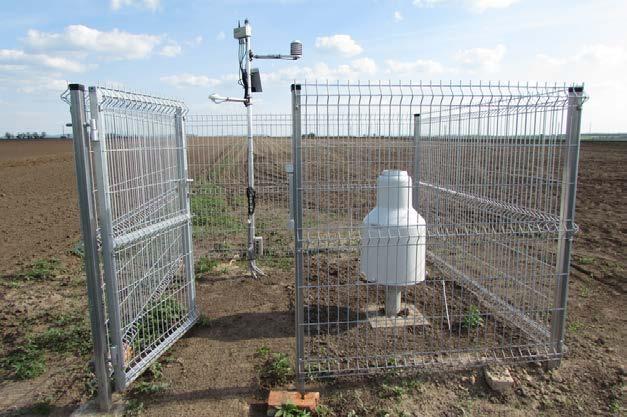

12 Aszálymonitoring Tervezett országos állomásszám (2019): 140 db ÉDUVÍZIG állomások: Tata; Osli; Várbalog Zsebeháza HDI aszályindex automatikus számítása és internetes közzététele Mért elemek csapadék páratartalom, levélfelület-nedvesség léghőmérséklet talajhőmérséklet (10, 20, 30, 45, 60, 75 cm) talajnedvesség (10, 20, 30, 45, 60, 75 cm) talajfagy

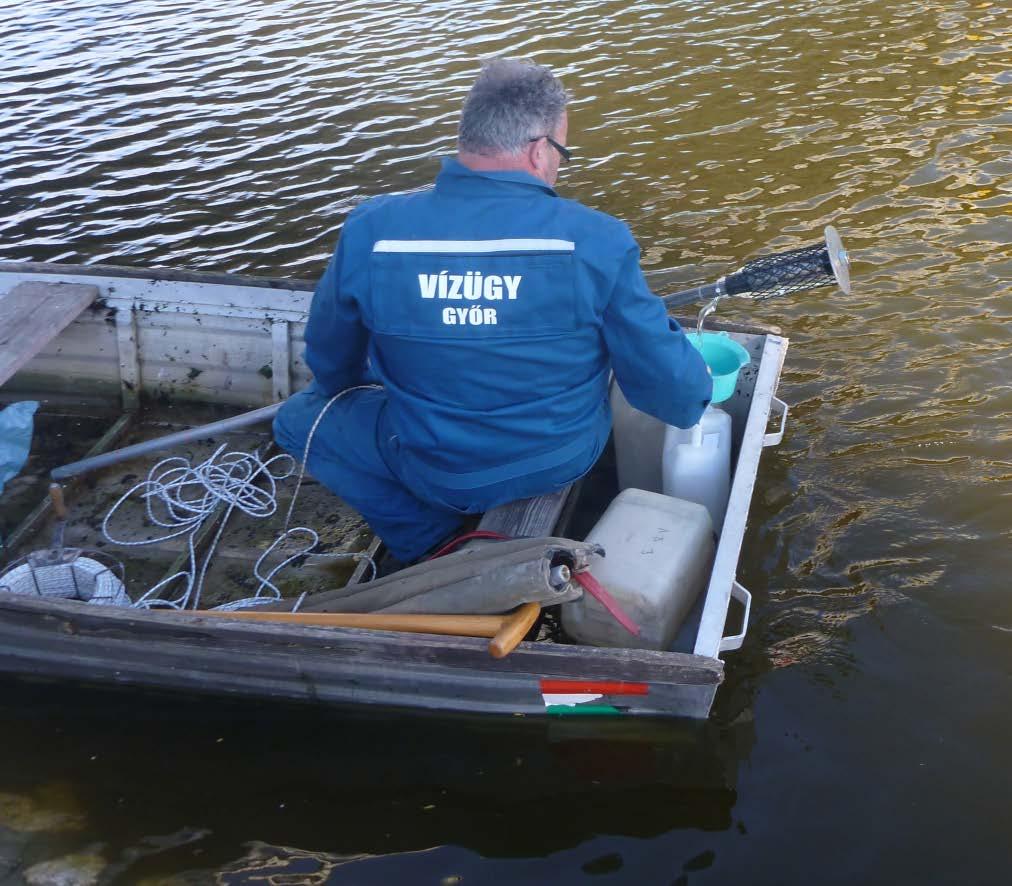

13 Hordalék-mintavételek Mintavételi szelvények száma 11 db, Vízfolyások: Duna, Rába, Mosoni-Duna, HTVP Éves mintaszám (lebegtetett): Éves mintaszám (görgetett): kb. 300 db 35 db

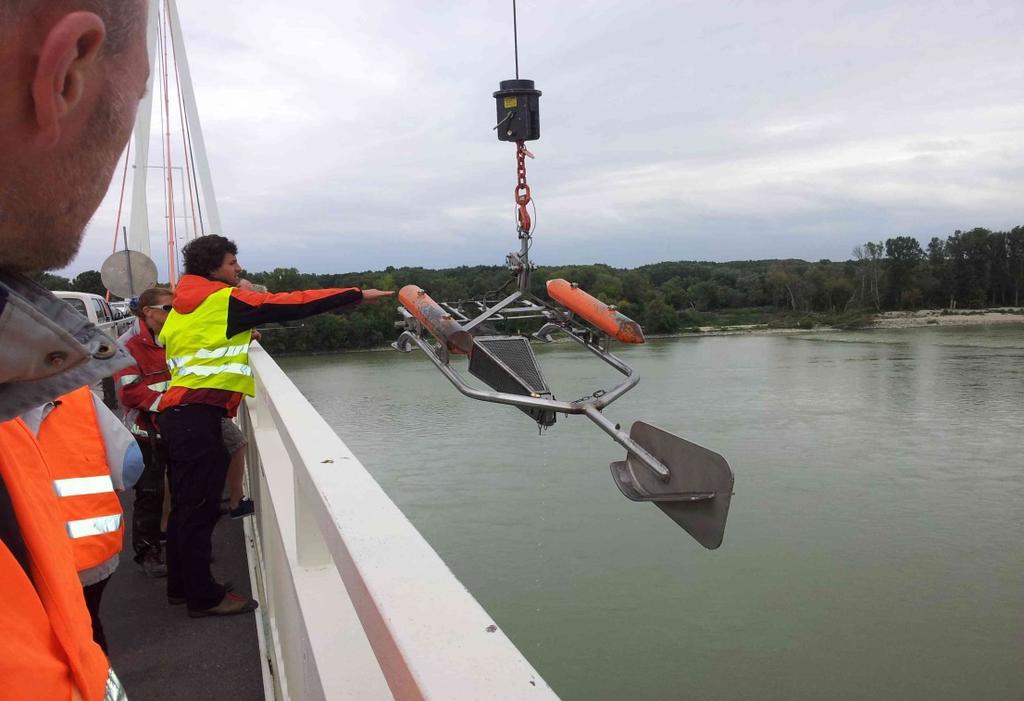

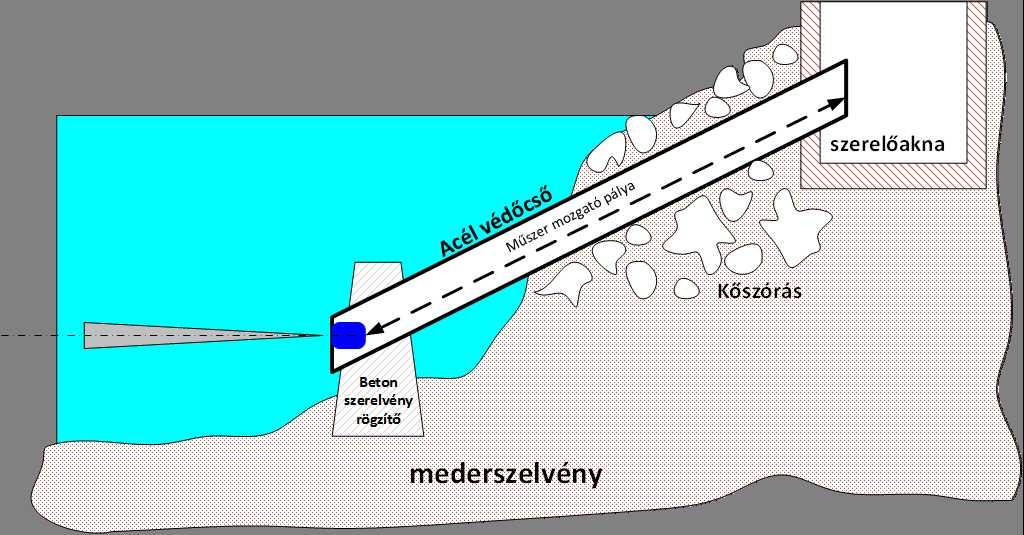

14 SEDDON II. projekt - A Duna hordalékvizsgálata Gönyű o o o o o Beépített H-ADCP vízhozammérő berendezések Beépített zavarosságmérő berendezések Zavarosságból számított hordaléktöménység és hordalékhozam távméréssel Kalibráló lebegtetett hordalék mintavételek Görgetett hordalék-mintavételek Győr

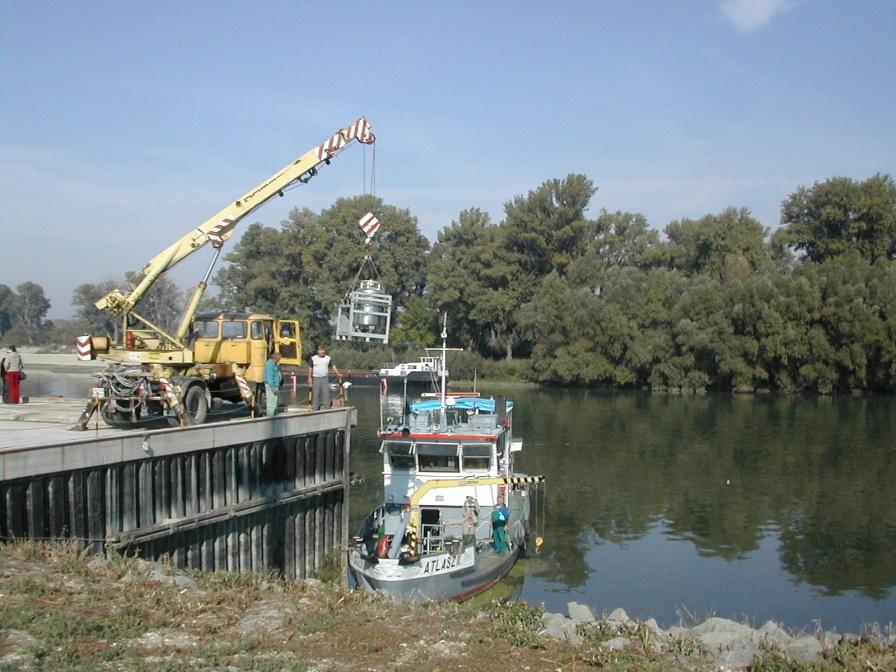

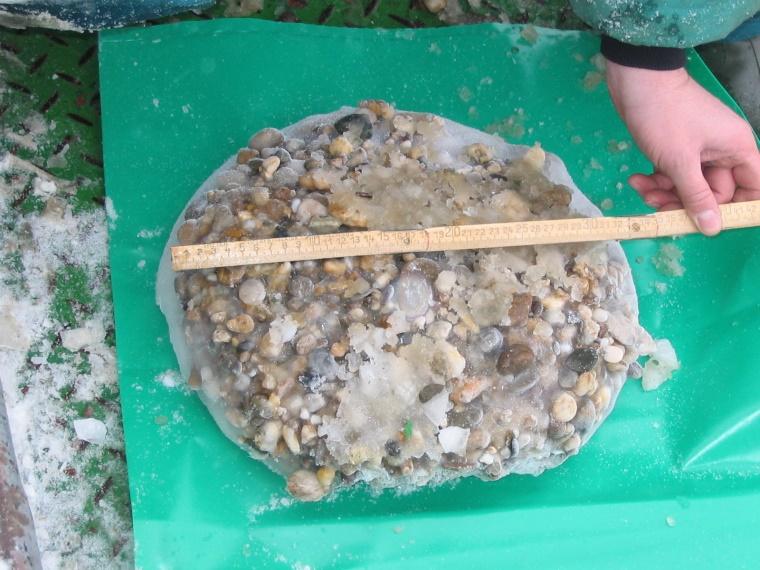

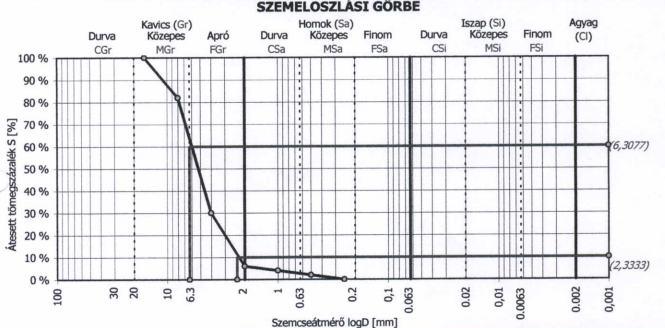

15 SEDDON II. projekt - A Duna hordalékvizsgálata Fagyasztásos mederanyag-mintavétel o Szelvény: Gönyű o Cseppfolyós N2 fagyasztó közeg (-196 C o ) o Mintázások száma: min. 5 sorozat o Minták száma: 5 minta / sorozat o Minták méretének meghatározása o Tömeg- és szemeloszlás-mérés

16 Távmérés hálózati topológia

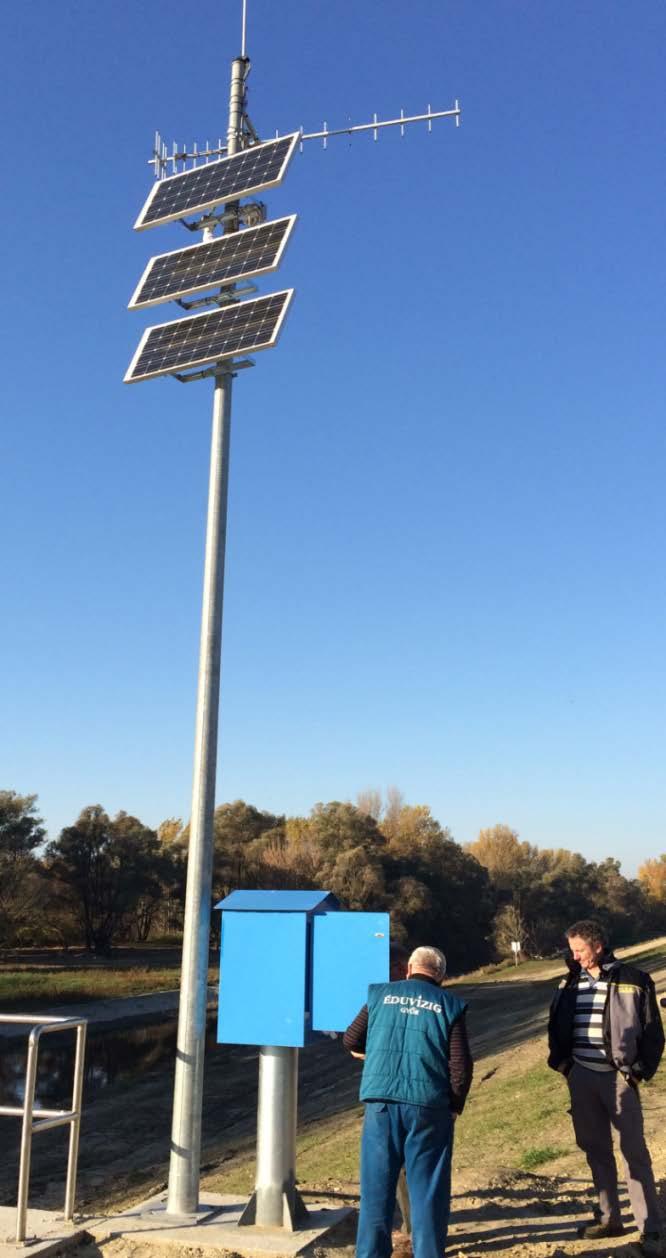

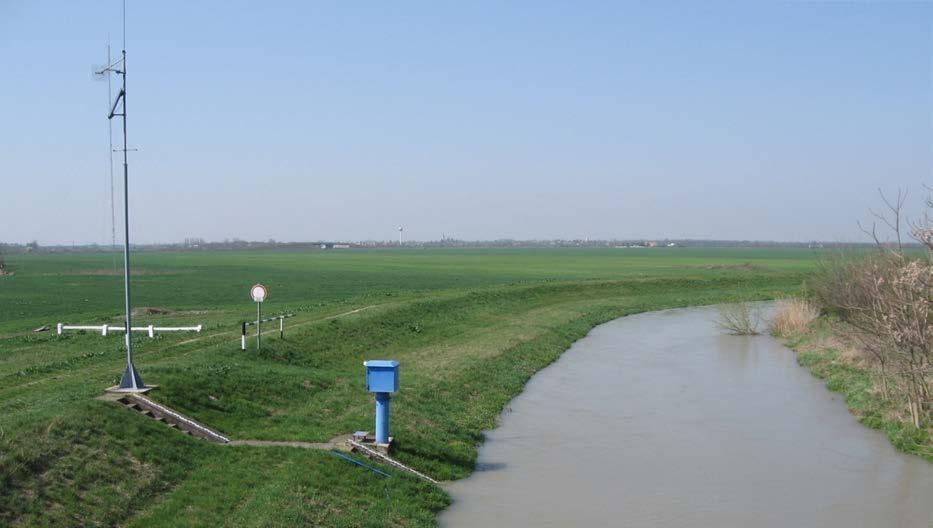

Távmérés mérőállomás külső részegységei Árboc: o pörgetett beton, vagy acél o beton alaptest o URH-feltételeknek megfelelően méretezett magasság Napelem o töltésjellemzők: 13,8 VDC / 5,2 A o

17 Távmérés mérőállomás külső részegységei Árboc: o pörgetett beton, vagy acél o beton alaptest o URH-feltételeknek megfelelően méretezett magasság Napelem o töltésjellemzők: 13,8 VDC / 5,2 A o magassági és tájolási feltételek megléte URH antenna o URH rendszerterv és frekvencia-használati engedély o magassági és tájolási feltételek megléte Villámvédelem: o villámvédelmi tervezés és jegyzőkönyvezés o felfogó o földelőnyárs o egyenpotenciálra hozó hálózat (EPH)

Távmérés mérőállomás belső részegységei Távadók o 2 db távadó minden állomáson, az adatbázisba csak az elsődleges érzékelő adatai kerülnek át o Folyamatos különbség-figyelés, riasztás Adatgyűjtő

18 Távmérés mérőállomás belső részegységei Távadók o 2 db távadó minden állomáson, az adatbázisba csak az elsődleges érzékelő adatai kerülnek át o Folyamatos különbség-figyelés, riasztás Adatgyűjtő (PLC) o SCHNEIDER SCADAPack (Kanada) o terepi folyamatok teljes körű vezérlése o 21 nap működés napsütés-mentes körülmények között Energiaellátás o 12VDC o napelem + akkumulátor (42 Ah), vagy o 230V hálózati + akkumulátor (42 Ah) o napelemes vagy hálózati töltésvezérlő (13,8 VDC) Adatátvitel o URH modem, vagy o GPRS modem, vagy o vezetékes modem Vagyonvédelem o műszerház + műszerszekrény o ajtónyitás-érzékelő, kezelői kulcs, naplózás és riasztás o napelem-lopás érzékelése szakadóhurokkal, o riasztások naplózása és SMS-küldés Túlfeszültség-védelem o túlfeszültség-védők (nagyfrekvenciás, mérőköri) o jegyzőkönyvezett villamos szabványossági felülvizsgálatok

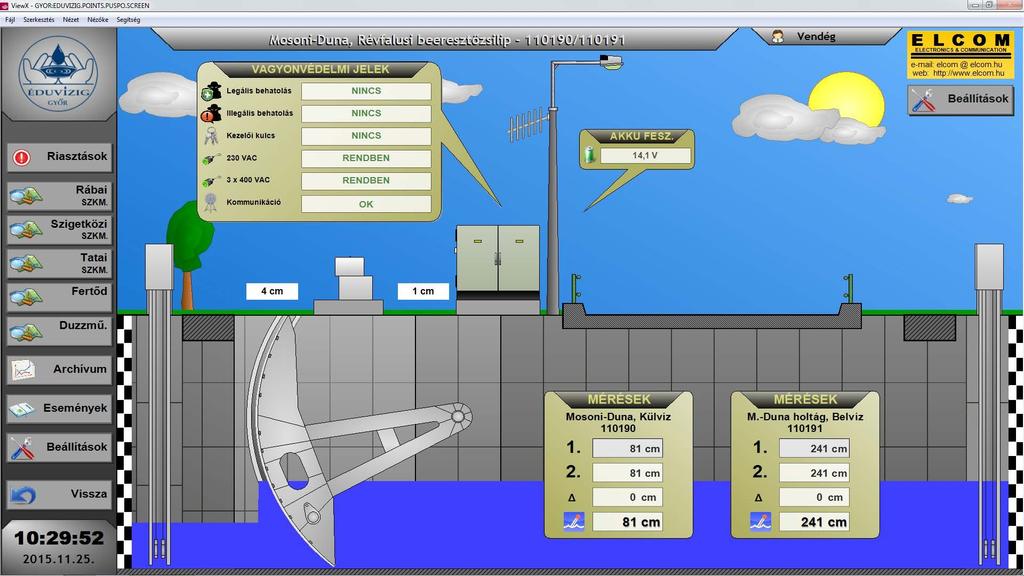

19 Távmérés - műtárgyvezérléssel integrált működés

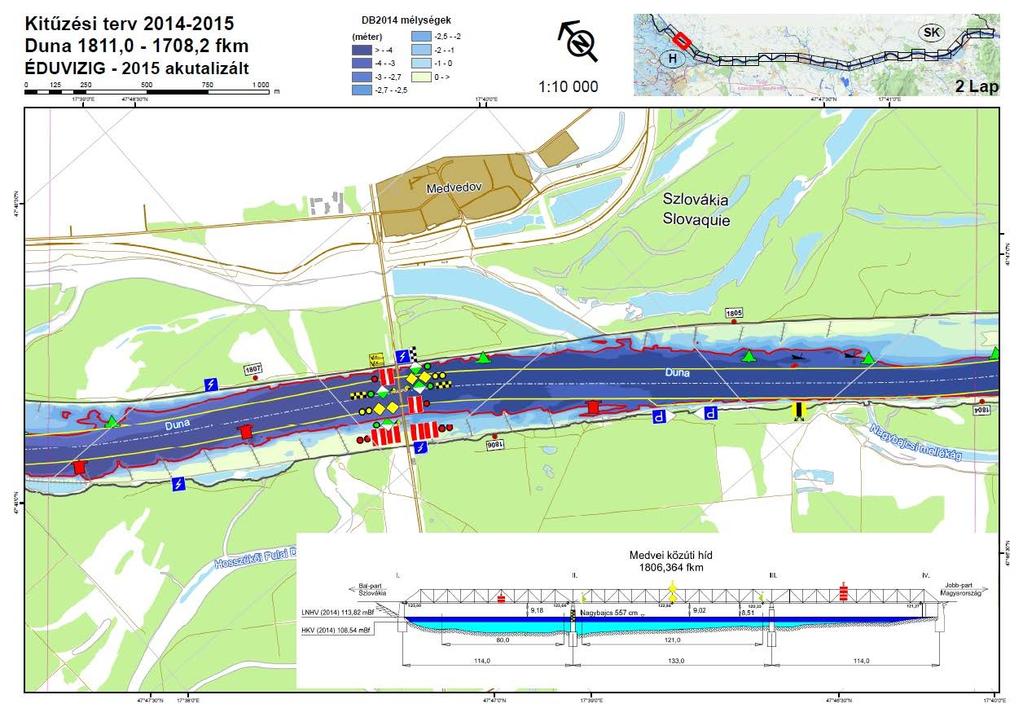

20 Gázlószámítás, határvízi adatforgalom Gázló-adatszolgáltatás Magyar-szlovák közös feladat a közös Duna-szakaszon. Szakaszhatárok: Szakaszváltás 2 évente Határvízi adatforgalom: - Napi és féléves adatcsere a szlovák féllel (SVP, SHMÚ) - Napi és féléves adatcsere a az osztrák féllel

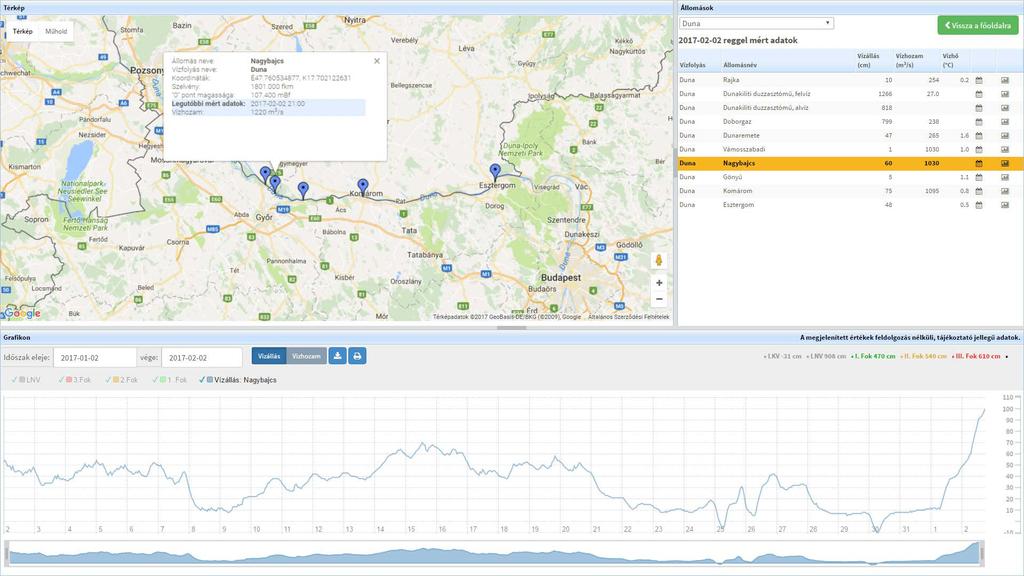

21 Vízrajzi adatok közzététele és szolgáltatása

22 Minőségirányítás 40 Regisztrált adathiányok az összes gyűjtött adat %-ában, felszíni állomáshálózat; I. Szigetköz számított Rába számított 35 Hanság számított Tata számított Adathiány (%) óta ISO 9001 szabvány szerint tanúsított tevékenység ( ) mérőeszközök teljes körű kalibráltsága teljes körű szabályozottság és dokumentáltság (műszaki előírások, eljárások) vevői igények elsődlegessége éves megújító és ellenőrző auditok I. NEGYEDÉV II. NEGYEDÉV III. NEGYEDÉV IV. NEGYEDÉV I. NEGYEDÉV II. NEGYEDÉV III. NEGYEDÉV IV. NEGYEDÉV I. NEGYEDÉV II. NEGYEDÉV III. NEGYEDÉV IV. NEGYEDÉV I. NEGYEDÉV Feldolgozott időszak II. NEGYEDÉV III. NEGYEDÉV IV. NEGYEDÉV I. NEGYEDÉV II. NEGYEDÉV III. NEGYEDÉV IV. NEGYEDÉV I. NEGYEDÉV

23 KÖSZÖNÖM A FIGYELMET!
