Táblázat fejlécek piktogramjai. Névleges teljesítmény. Usec Primer feszültség Szekunder feszültség Szekunder áram. Isec REL-ON

Átírás

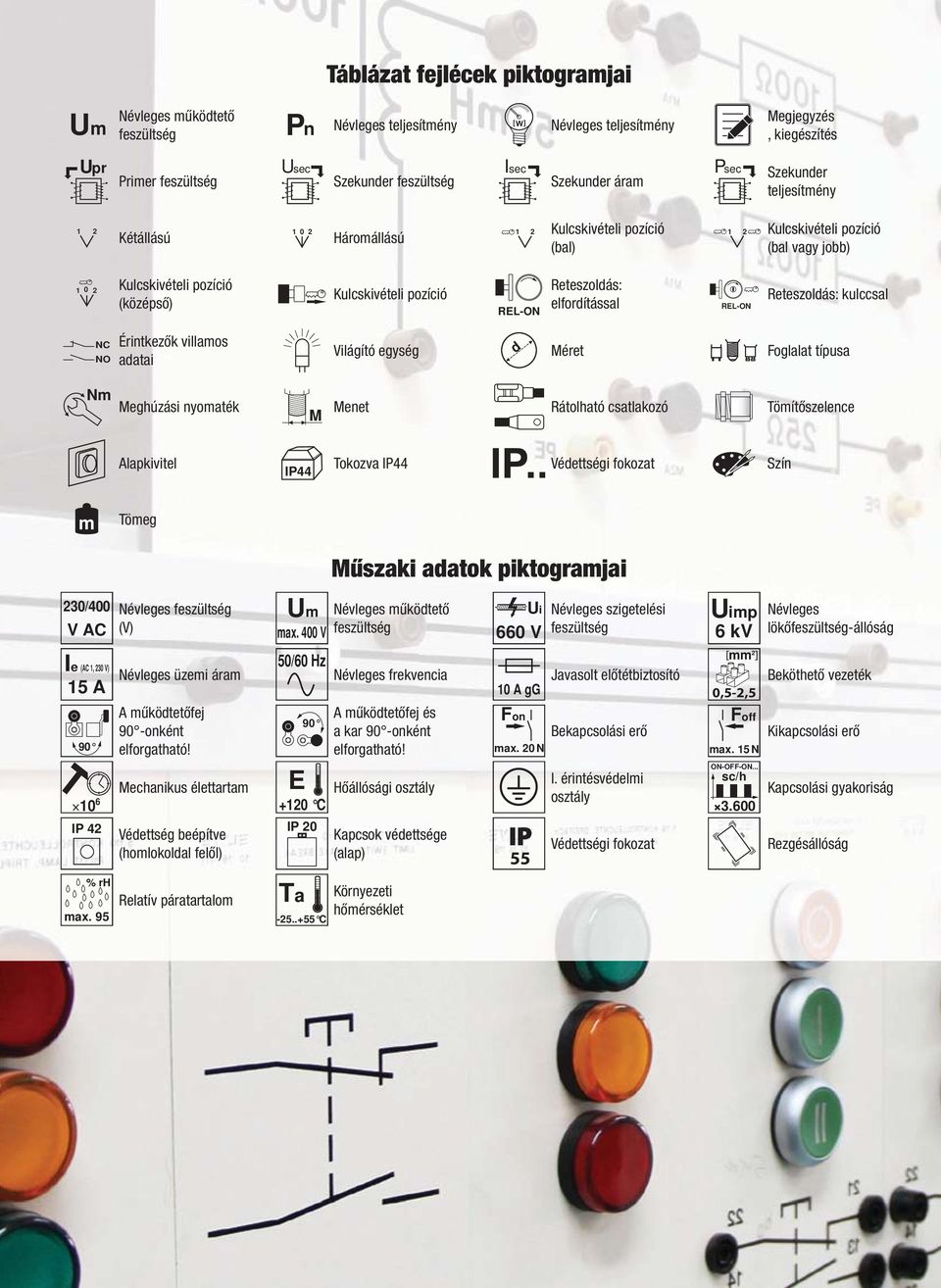

1 Táblázat fejlécek piktogramjai Um Névleges működtető feszültség Pn Névleges teljesítmény W Névleges teljesítmény Megjegyzés, kiegészítés Upr Usec Primer feszültség Szekunder feszültség Szekunder áram Isec Psec Szekunder teljesítmény Kétállású Háromállású Kulcskivételi pozíció (bal) Kulcskivételi pozíció (bal vagy jobb) Kulcskivételi pozíció (középső) Kulcskivételi pozíció REL-ON Reteszoldás: elfordítással REL-ON Reteszoldás: kulccsal NC NO Érintkezők villamos adatai Világító egység d Méret Foglalat típusa Nm Meghúzási nyomaték Menet Rátolható csatlakozó Tömítőszelence M Alapkivitel Tokozva Védettségi fokozat Szín m Tömeg 230/400 V AC 15 A % rh max. 95 Névleges feszültség (V) Um max. 400 V E +120 C IP 42 Védettség beépítve IP 20 (homlokoldal felől) C Műszaki adatok piktogramjai 660 V 55 mp 6 kv Névleges üzemi áram mm 50/60 Hz Névleges frekvencia Javasolt előtétbiztosító Beköthető vezeték 10 A gg 0,5-2,5 A működtetőfej A működtetőfej és Fon Foff -onként a kar -onként Bekapcsolási erő Kikapcsolási erő elforgatható! elforgatható! max. 20 N max. 15 N Mechanikus élettartam Relatív páratartalom Névleges működtető feszültség Hőállósági osztály Kapcsok védettsége (alap) Környezeti hőmérséklet Névleges szigetelési feszültség I. érintésvédelmi osztály Védettségi fokozat ON-OFF-ON... sc/h Névleges lökőfeszültség-állóság Kapcsolási gyakoriság Rezgésállóság

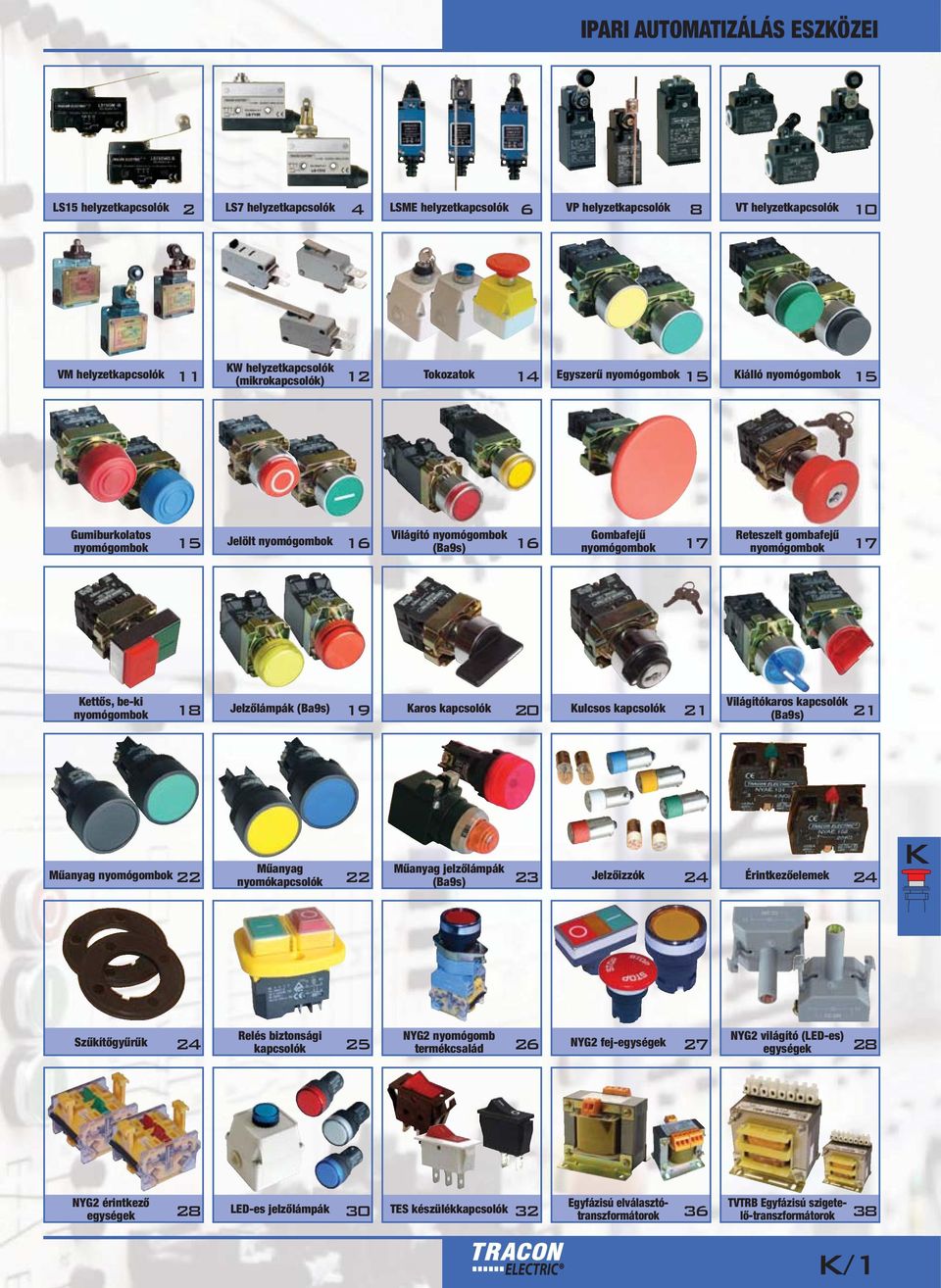

2 IPARI AUTOMATIZÁLÁS ESZKÖZEI LS15 helyzetkapcsolók LS7 helyzetkapcsolók LSME helyzetkapcsolók VP helyzetkapcsolók VT helyzetkapcsolók VM helyzetkapcsolók KW helyzetkapcsolók (mikrokapcsolók) Tokozatok 14 Egyszerű nyomógombok 15 Kiálló nyomógombok 15 Gumiburkolatos nyomógombok Világító nyomógombok (Ba9s) Gombafejű nyomógombok Reteszelt gombafejű nyomógombok 15 Jelölt nyomógombok Kettős, be-ki nyomógombok Világítókaros kapcsolók (Ba9s) 18 Jelzőlámpák (Ba9s) 19 Karos kapcsolók 20 Kulcsos kapcsolók 21 Műanyag nyomógombok Műanyag nyomókapcsolók Műanyag jelzőlámpák (Ba9s) Jelzőizzók 24 Érintkezőelemek 24 K Szűkítőgyűrűk Relés biztonsági kapcsolók NYG2 nyomógomb termékcsalád NYG2 világító (LED-es) egységek NYG2 fej-egységek NYG2 érintkező egységek Egyfázisú elválasztótranszformátorok TVTRB Egyfázisú szigetelő-transzformátorok 28 LED-es jelzőlámpák 30 TES készülékkapcsolók K/1

3 IPARI AUTOMATIZÁLÁS ESZKÖZEI LS15 hely zet kap cso lók, rugószáras kivitel Helyzetkapcsolók 15 A 2 A Ie (DC 12, 250 V) 0,25 A 250 V 0,5-1,5 ON-OFF-ON... sc/h C 00 Piktogramok K/0 EN Érintkező típusa: C TÜV MEEI TEST DOCUMENTATION V Rugószáras kivitel LS15GM-B Rugószáras kivitel LS15GW-B Rugószáras kivitel LS15GW21-B Rugószáras kivitel LS15HW24-B LS15GW22-B Rugószáras, görgős kivitel LS15GW2-B Rugószáras, görgős kivitel K/2

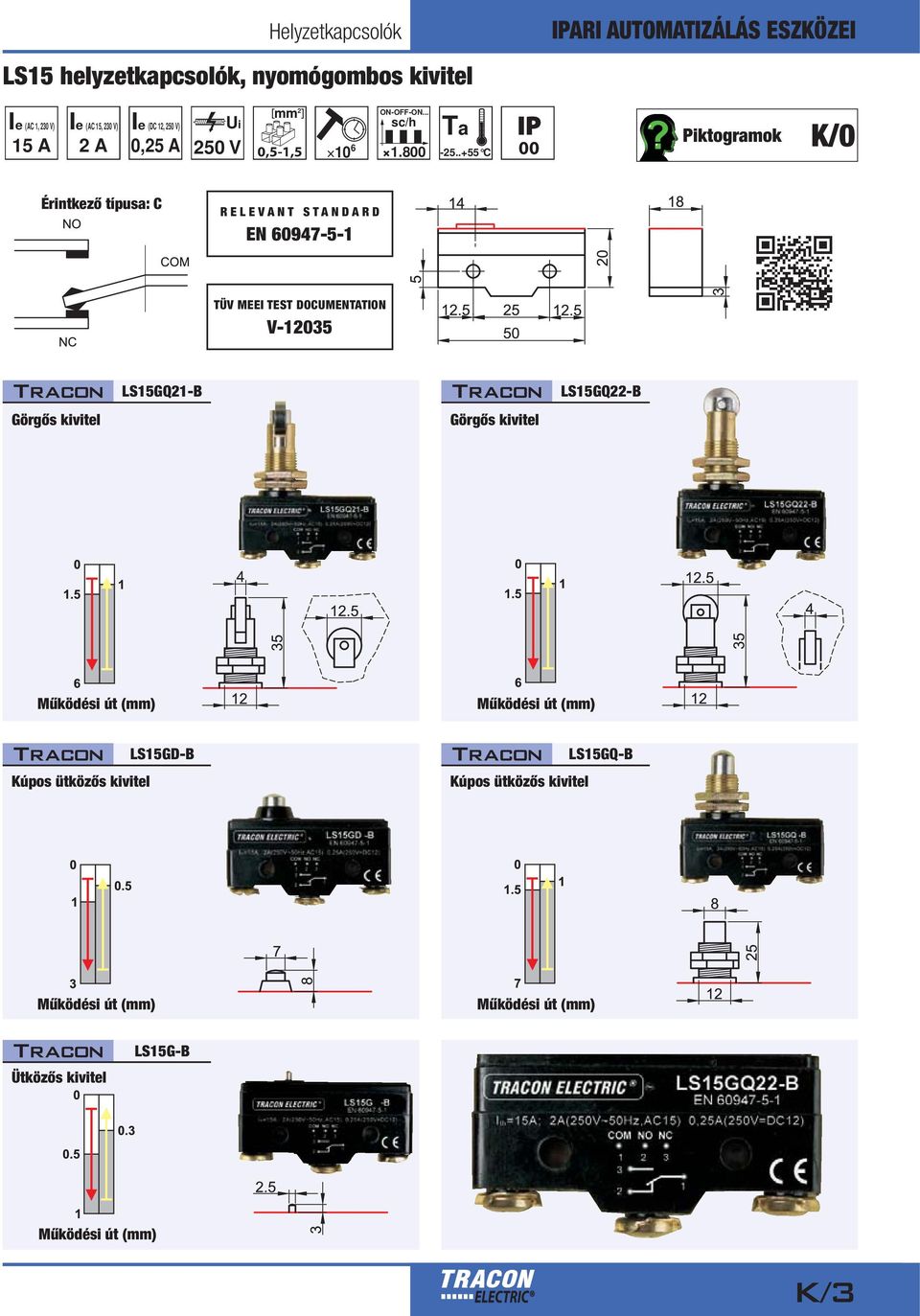

4 Helyzetkapcsolók LS15 hely zet kap cso lók, nyomógombos kivitel IPARI AUTOMATIZÁLÁS ESZKÖZEI 15 A 2 A Ie (DC 12, 250 V) 0,25 A 250 V 0,5-1,5 ON-OFF-ON... sc/h C 00 Piktogramok K/0 Érintkező típusa: C EN TÜV MEEI TEST DOCUMENTATION V LS15GQ21-B LS15GQ22-B Görgős kivitel Görgős kivitel Kúpos ütközős kivitel LS15GD-B Kúpos ütközős kivitel LS15GQ-B Ütközős kivitel LS15G-B K/3

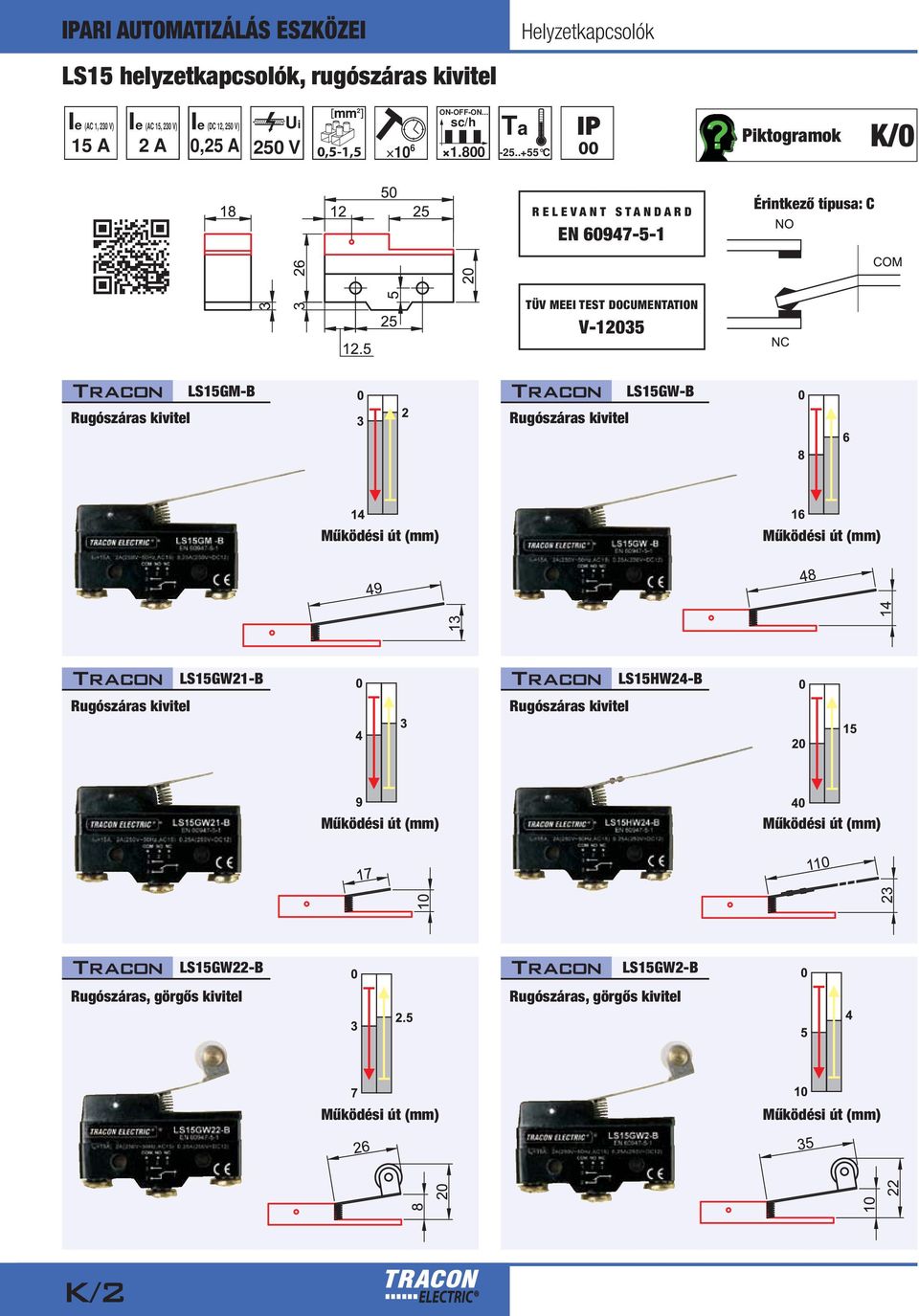

5 IPARI AUTOMATIZÁLÁS ESZKÖZEI LS7 helyzetkapcsolók, rugószáras kivitel Helyzetkapcsolók 10 A 2 A Ie (DC 12, 250 V) 0,25 A 250 V 0,5-1,5 ON-OFF-ON... sc/h Piktogramok C 40 K/0 EN Érintkező típusa: C TÜV MEEI TEST DOCUMENTATION V LS7140 LS7120 Rugószáras kivitel Rugószáras kivitel LS7141 Rugószáras, görgős kivitel LS7121 Rugószáras, görgős kivitel LS7144 Rugószáras, csuklógörgős kivitel LS7124 Rugószáras, csuklógörgős kivitel K/4

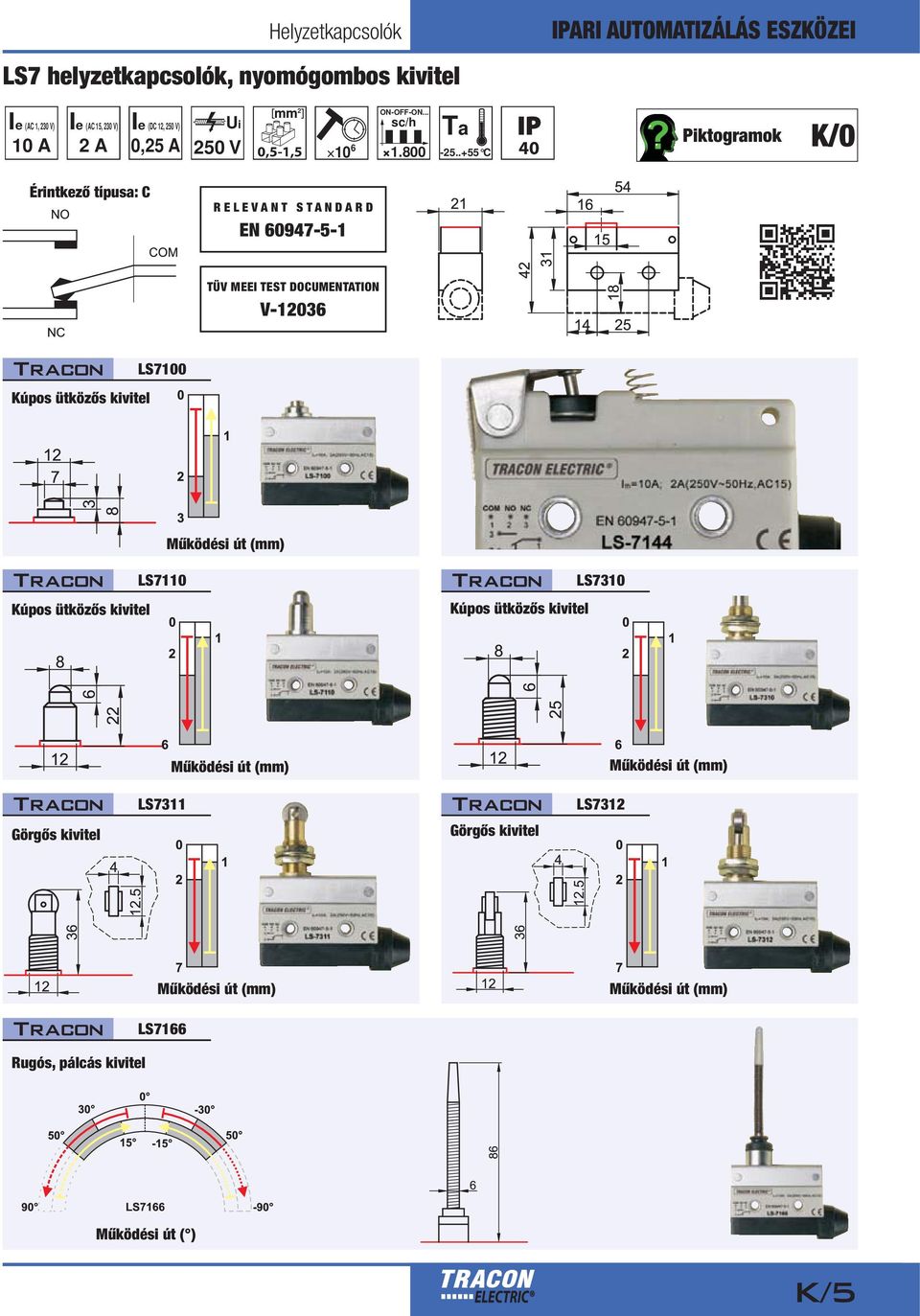

6 Helyzetkapcsolók LS7 helyzetkapcsolók, nyomógombos kivitel IPARI AUTOMATIZÁLÁS ESZKÖZEI 10 A 2 A Ie (DC 12, 250 V) 0,25 A 250 V 0,5-1,5 ON-OFF-ON... sc/h Piktogramok C 40 K/0 Érintkező típusa: C EN TÜV MEEI TEST DOCUMENTATION V Kúpos ütközős kivitel LS7100 Kúpos ütközős kivitel LS7110 Kúpos ütközős kivitel LS7310 LS7311 LS7312 Görgős kivitel Görgős kivitel LS7166 Rugós, pálcás kivitel Működési út ( ) K/5

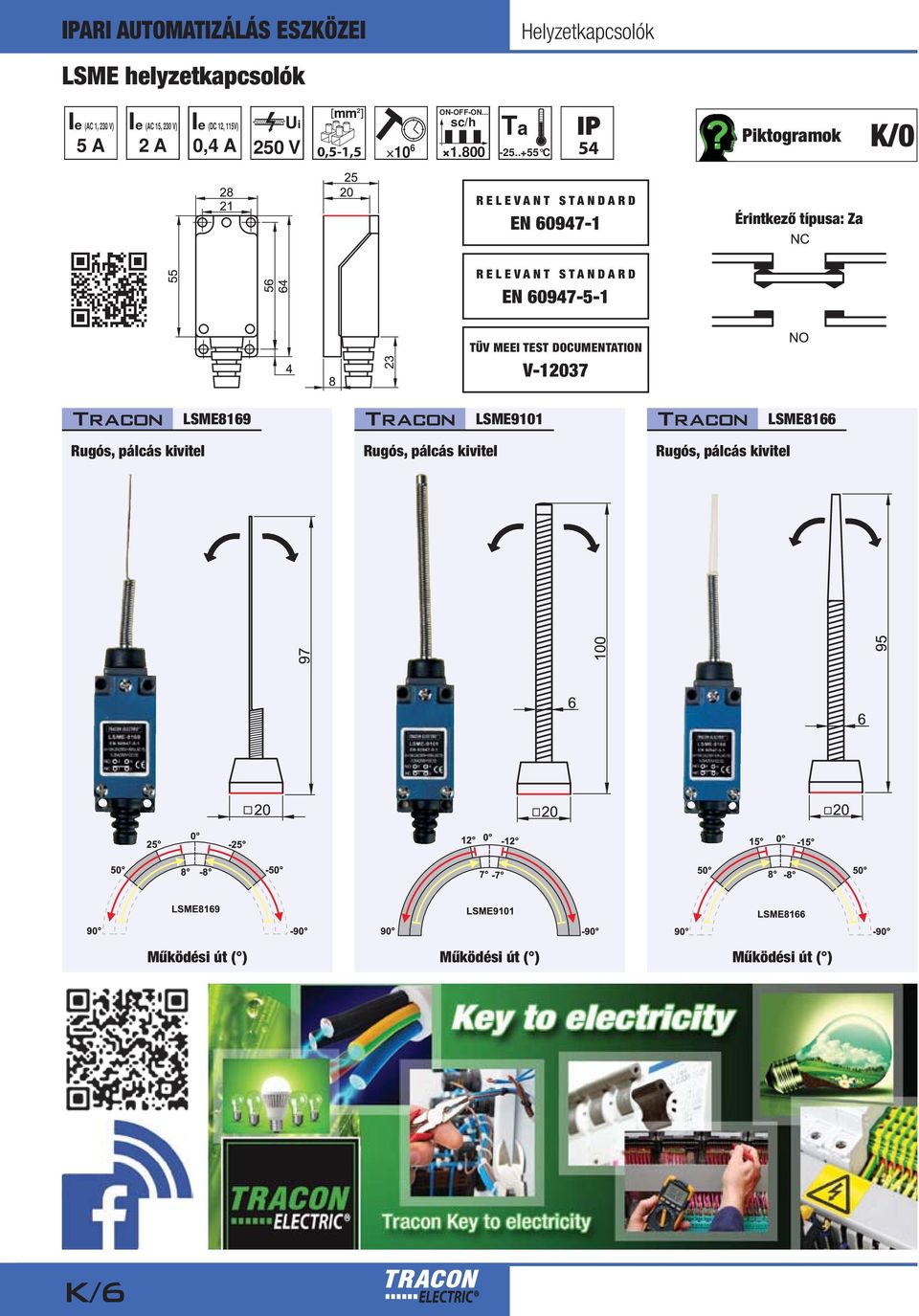

7 IPARI AUTOMATIZÁLÁS ESZKÖZEI LSME helyzetkapcsolók Helyzetkapcsolók 5 A 2 A Ie (DC 12, 115V) 0,4 A 250 V 0,5-1,5 ON-OFF-ON... sc/h C 54 Piktogramok K/0 EN Érintkező típusa: Za EN TÜV MEEI TEST DOCUMENTATION V LSME8169 LSME9101 LSME8166 Rugós, pálcás kivitel Rugós, pálcás kivitel Rugós, pálcás kivitel Működési út ( ) Működési út ( ) Működési út ( ) K/6

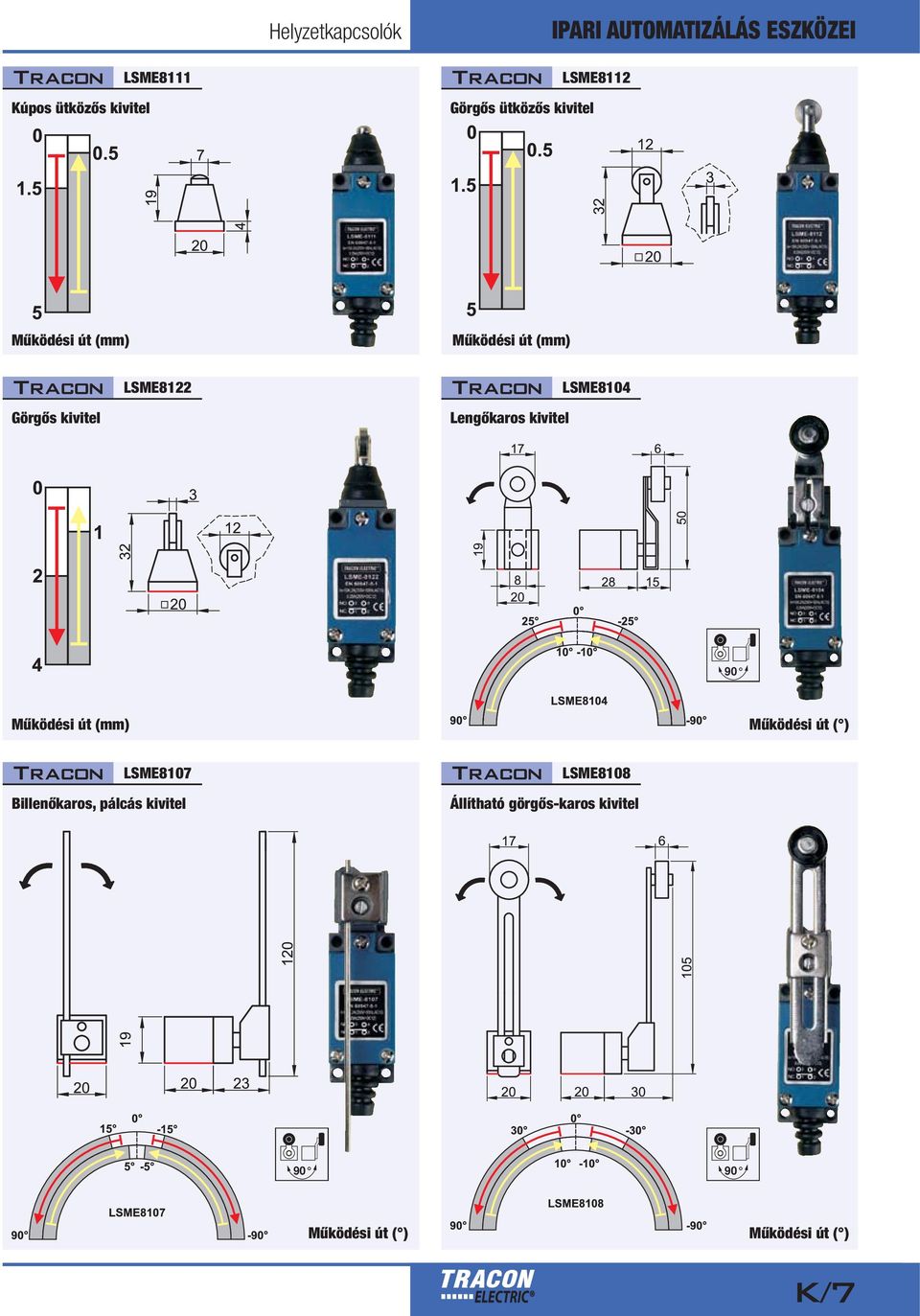

8 Helyzetkapcsolók IPARI AUTOMATIZÁLÁS ESZKÖZEI Kúpos ütközős kivitel LSME8111 Görgős ütközős kivitel LSME8112 Görgős kivitel LSME8122 Lengőkaros kivitel LSME8104 Működési út ( ) LSME8107 Billenőkaros, pálcás kivitel LSME8108 Állítható görgős-karos kivitel Működési út ( ) Működési út ( ) K/7

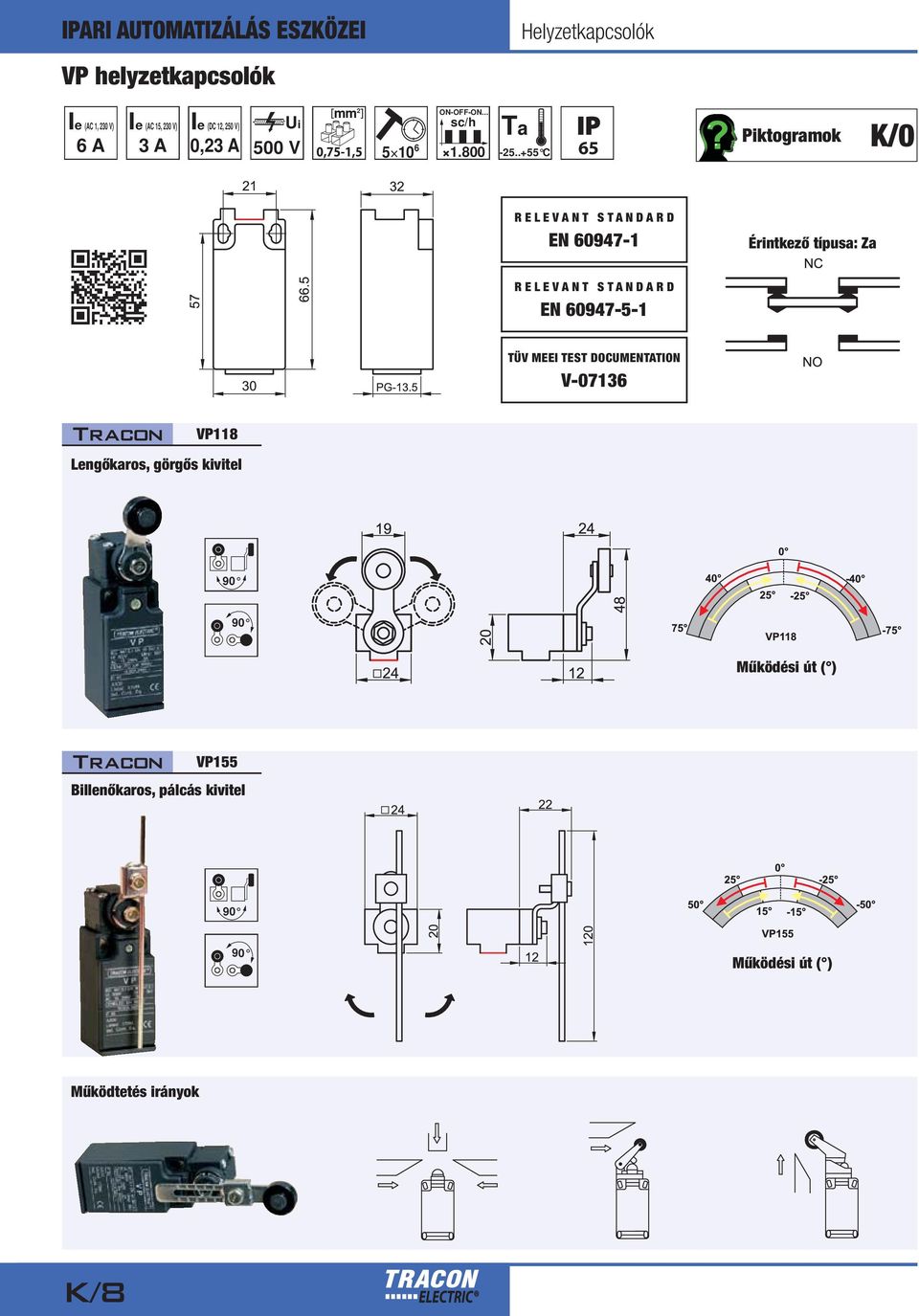

9 IPARI AUTOMATIZÁLÁS ESZKÖZEI VP helyzetkapcsolók Helyzetkapcsolók 6 A 3 A Ie (DC 12, 250 V) 0,23 A 500 V 0,75-1,5 5 ON-OFF-ON... sc/h C 65 Piktogramok K/0 EN Érintkező típusa: Za EN TÜV MEEI TEST DOCUMENTATION V VP118 Lengőkaros, görgős kivitel Működési út ( ) VP155 Billenőkaros, pálcás kivitel Működési út ( ) Működtetés irányok K/8

10 Helyzetkapcsolók IPARI AUTOMATIZÁLÁS ESZKÖZEI VP145 Állítható görgőkaros kivitel Működési út ( ) Lengőkaros kivitel VP121 Rugós, pálcás kivitel VP106 Működési út ( ) VP102 VP110 Görgős ütközős kivitel Görgős ütközős kivitel OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a májusi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! K/9

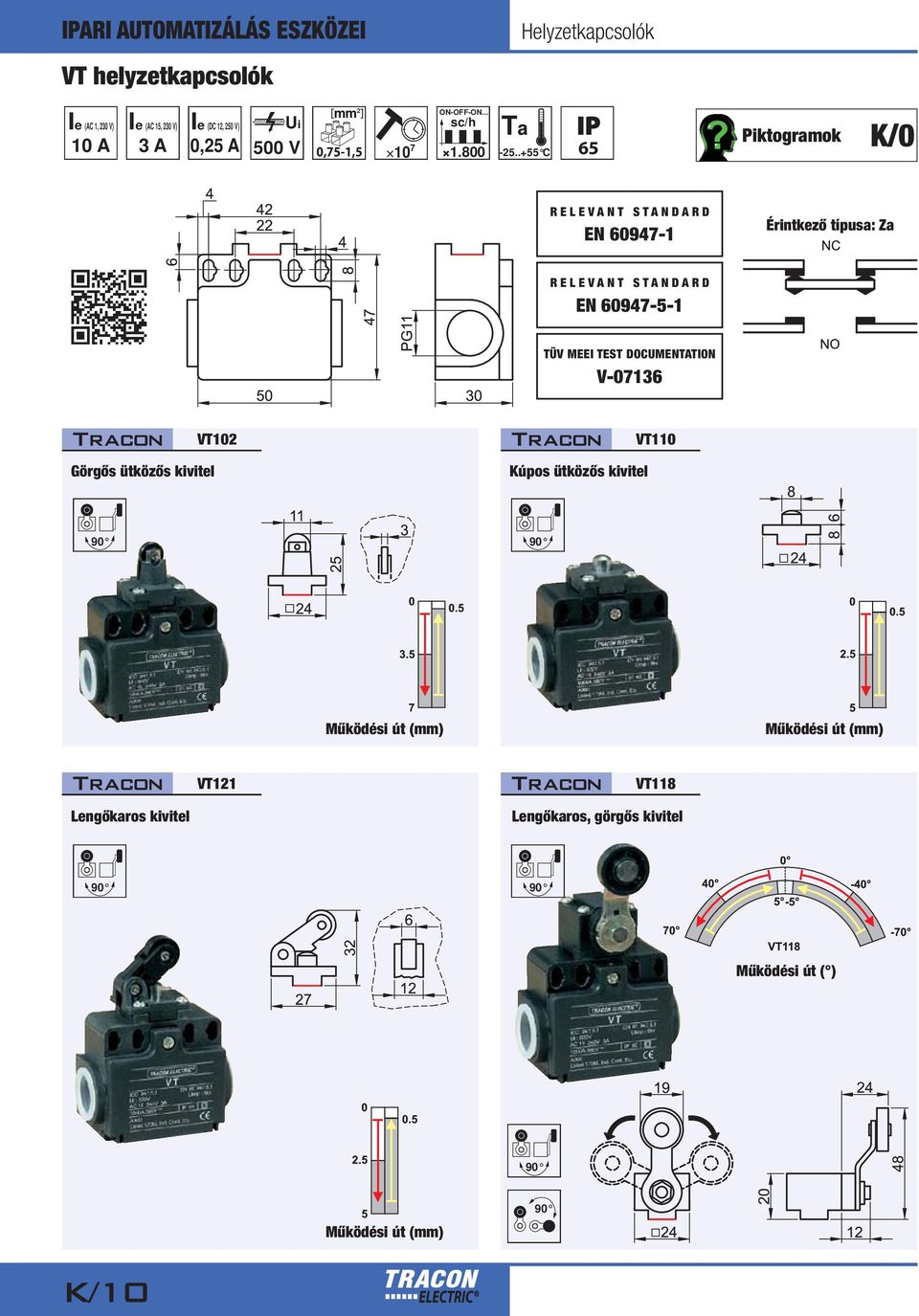

11 IPARI AUTOMATIZÁLÁS ESZKÖZEI VT helyzetkapcsolók Helyzetkapcsolók 10 A 3 A Ie (DC 12, 250 V) 0,25 A 500 V 0,75-1, ON-OFF-ON... sc/h C 65 Piktogramok K/0 EN Érintkező típusa: Za EN TÜV MEEI TEST DOCUMENTATION V Görgős ütközős kivitel VT102 Kúpos ütközős kivitel VT110 VT121 VT118 Lengőkaros kivitel Lengőkaros, görgős kivitel Működési út ( ) K/10

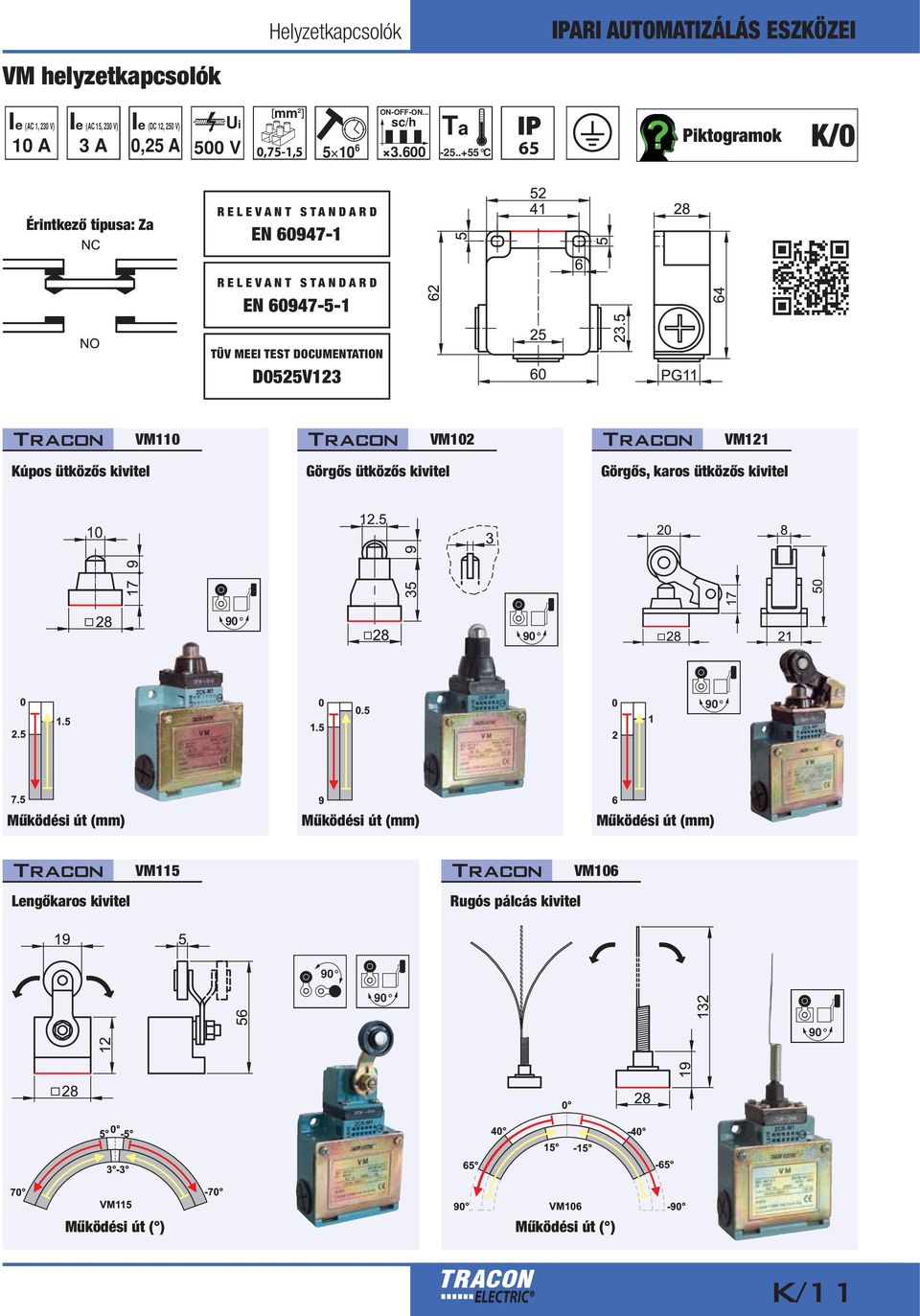

12 VM helyzetkapcsolók Helyzetkapcsolók IPARI AUTOMATIZÁLÁS ESZKÖZEI 10 A 3 A Ie (DC 12, 250 V) 0,25 A 500 V 0,75-1,5 5 ON-OFF-ON... sc/h C 65 Piktogramok K/0 Érintkező típusa: Za EN EN TÜV MEEI TEST DOCUMENTATION D0525V123 Kúpos ütközős kivitel VM110 Görgős ütközős kivitel VM102 VM121 Görgős, karos ütközős kivitel VM115 VM106 Lengőkaros kivitel Rugós pálcás kivitel Működési út ( ) Működési út ( ) K/11

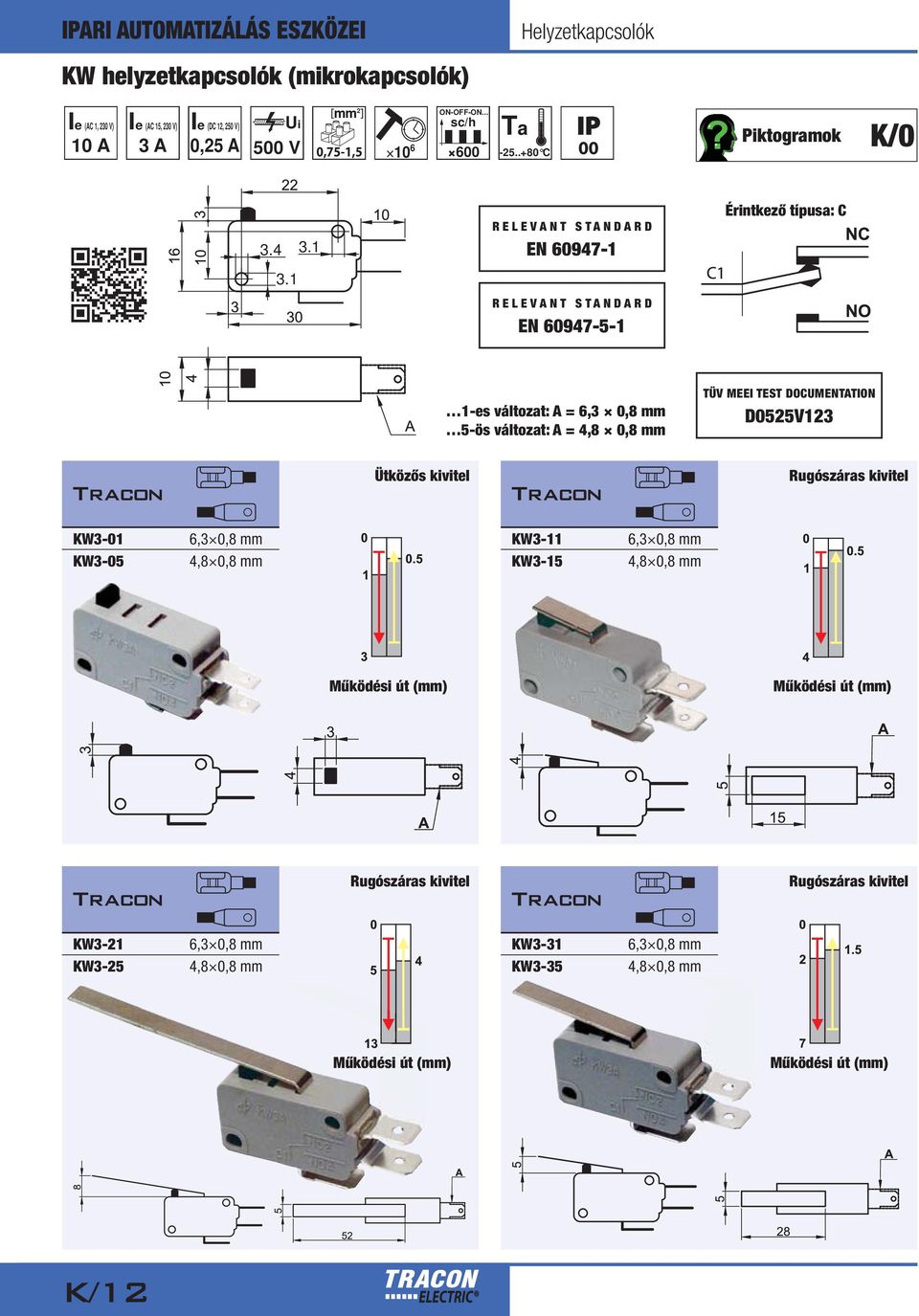

13 IPARI AUTOMATIZÁLÁS ESZKÖZEI KW helyzetkapcsolók (mikrokapcsolók) Helyzetkapcsolók 10 A 3 A Ie (DC 12, 250 V) 0,25 A 500 V 0,75-1,5 ON-OFF-ON... sc/h C 00 Piktogramok K/ EN Érintkező típusa: C 3.1 EN es változat: A = 6,3 0,8 mm 5-ös változat: A = 4,8 0,8 mm TÜV MEEI TEST DOCUMENTATION D0525V123 Ütközős kivitel Rugószáras kivitel KW3-01 KW3-05 6,3 0,8 mm 4,8 0,8 mm KW3-11 KW3-15 6,3 0,8 mm 4,8 0,8 mm Rugószáras kivitel Rugószáras kivitel KW3-21 KW3-25 6,3 0,8 mm 4,8 0,8 mm KW3-31 KW3-35 6,3 0,8 mm 4,8 0,8 mm K/12

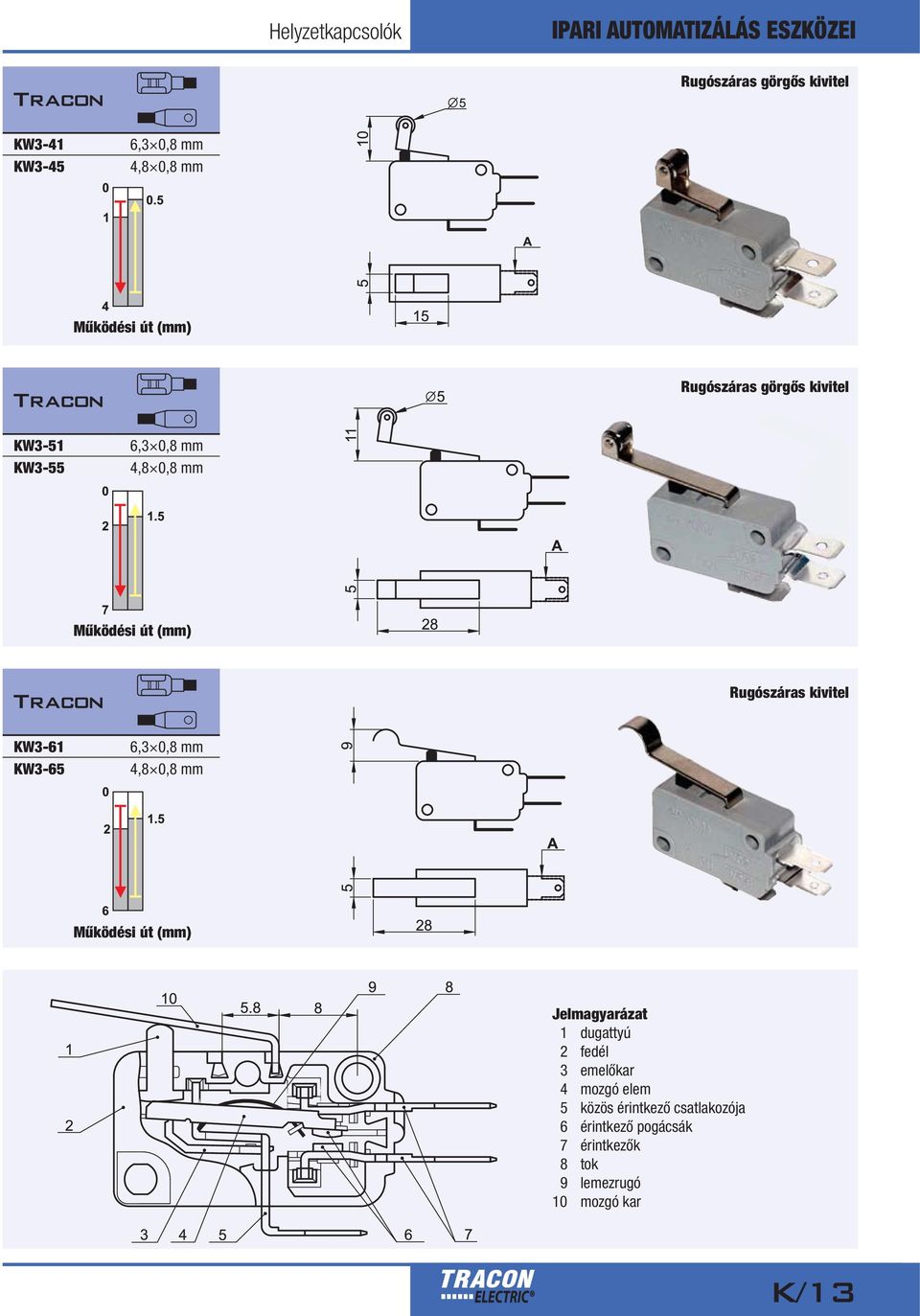

14 Helyzetkapcsolók IPARI AUTOMATIZÁLÁS ESZKÖZEI Rugószáras görgős kivitel KW3-41 KW3-45 6,3 0,8 mm 4,8 0,8 mm Rugószáras görgős kivitel KW3-51 KW3-55 6,3 0,8 mm 4,8 0,8 mm Rugószáras kivitel KW3-61 KW3-65 6,3 0,8 mm 4,8 0,8 mm Jelmagyarázat 1 dugattyú 2 fedél 3 emelőkar 4 mozgó elem 5 közös érintkező csatlakozója 6 érintkező pogácsák 7 érintkezők 8 tok 9 lemezrugó 10 mozgó kar K/13

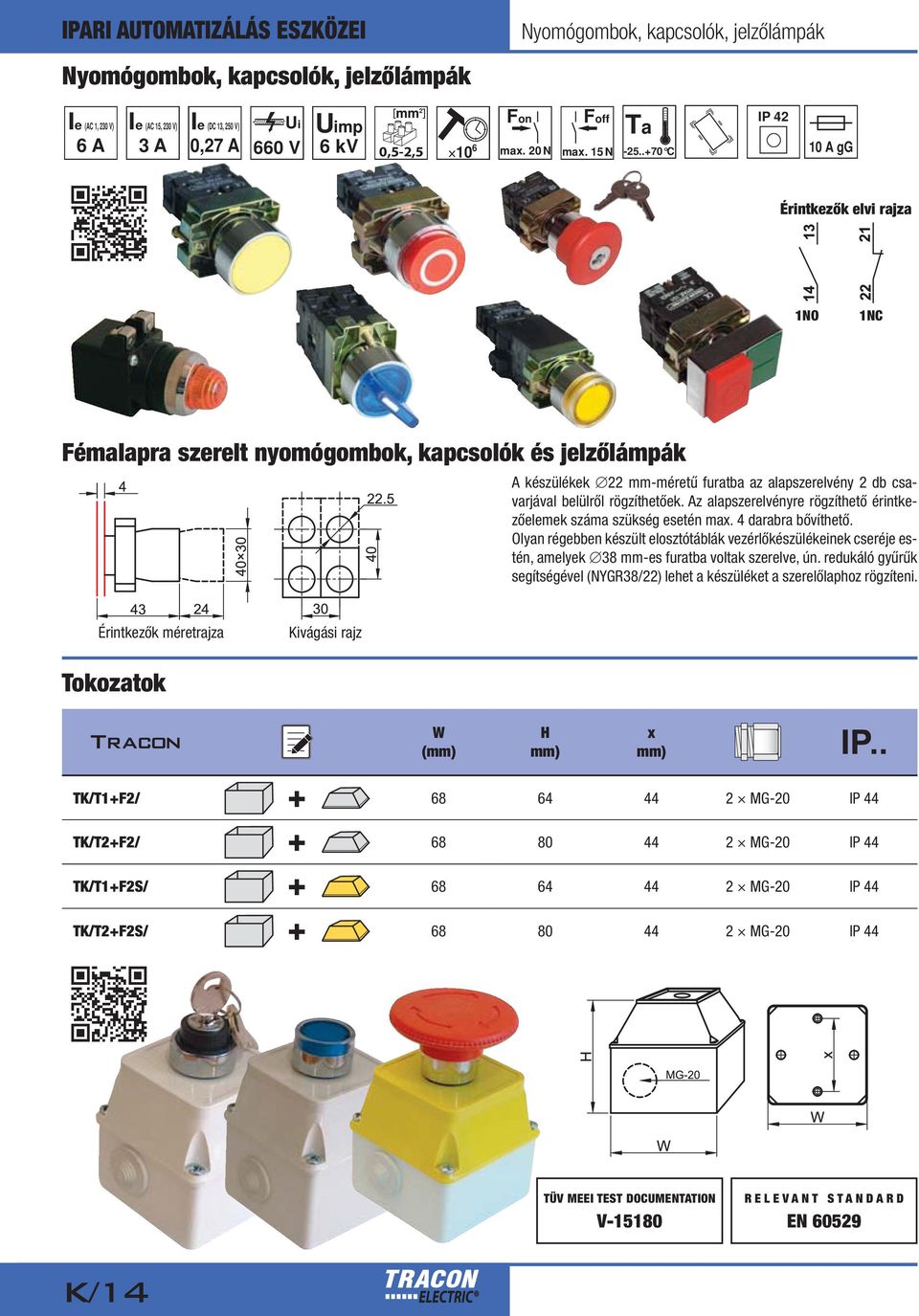

15 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok, kapcsolók, jelzőlámpák Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 13, 250 V) mp 0,27 A 660 V 6 kv 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP A gg Érintkezők elvi rajza 1NO 1NC Fémalapra szerelt nyomógombok, kapcsolók és jelzőlámpák A készülékek 22 mm-méretű furatba az alapszerelvény 2 db csavarjával belülről rögzíthetőek. Az alapszerelvényre rögzíthető érint kezőelemek száma szükség esetén max. 4 darabra bővít hető. Olyan régebben készült elosztótáblák vezérlőkészülékeinek cseréje estén, amelyek 38 mm-es furatba voltak szerelve, ún. redukáló gyűrűk segítségével (NYGR38/22) lehet a készüléket a szerelőlaphoz rögzíteni. Érintkezők méretrajzakivágási rajz Tokozatok W H mm) x mm) TK/T1+F2/ MG-20 IP 44 TK/T2+F2/ MG-20 IP 44 TK/T1+F2S/ MG-20 IP 44 TK/T2+F2S/ MG-20 IP 44 TÜV MEEI TEST DOCUMENTATION V EN K/14

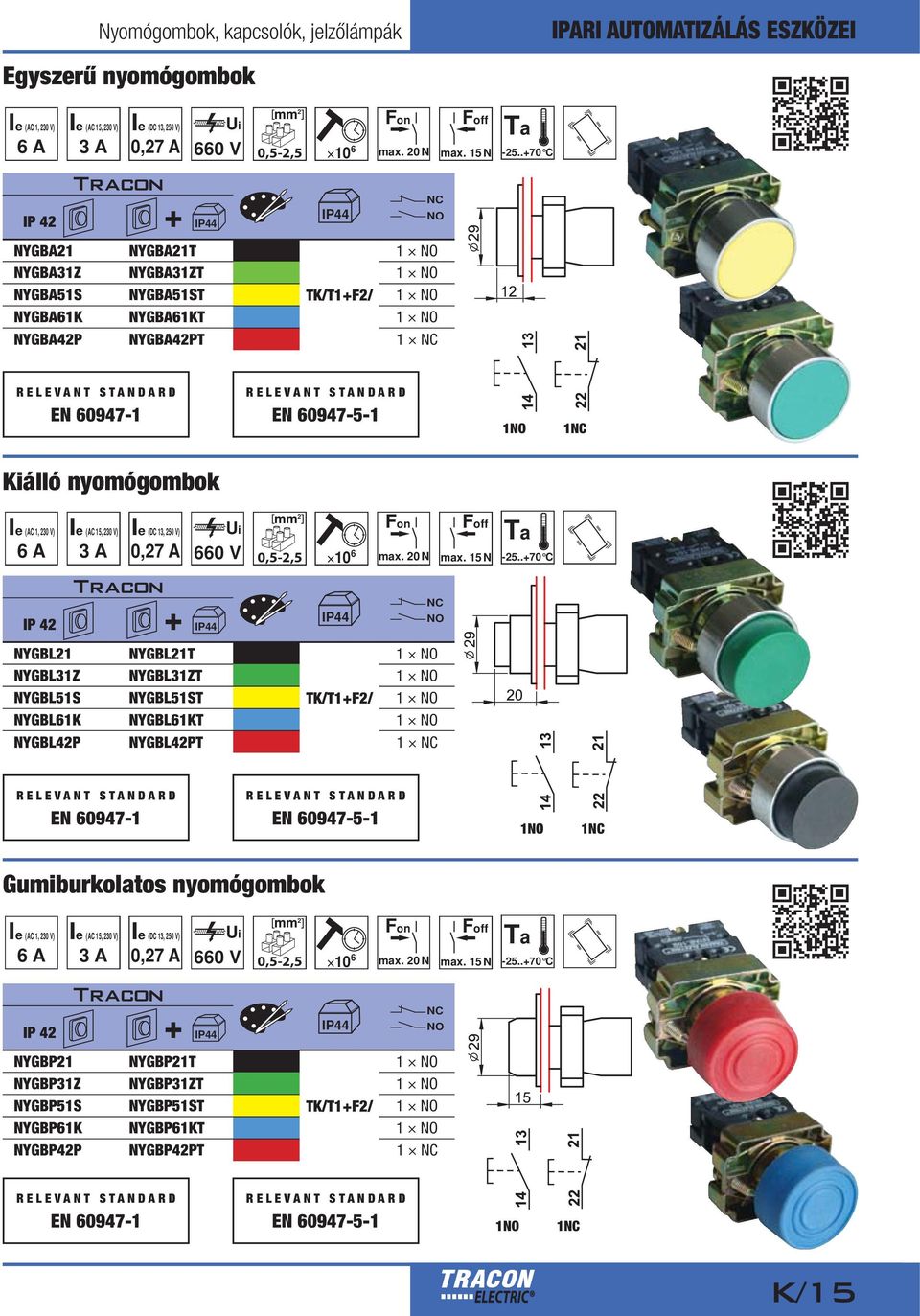

16 Nyomógombok, kapcsolók, jelzőlámpák Egyszerű nyomógombok IPARI AUTOMATIZÁLÁS ESZKÖZEI 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NYGBA21 NYGBA21T 1 NO NYGBA31Z NYGBA31ZT 1 NO NYGBA51S NYGBA51ST TK/T1+F2/ 1 NO NYGBA61K NYGBA61KT 1 NO NYGBA42P NYGBA42PT 1 NC NC NO EN EN NO 1NC Kiálló nyomógombok 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NYGBL21 NYGBL21T 1 NO NYGBL31Z NYGBL31ZT 1 NO NYGBL51S NYGBL51ST TK/T1+F2/ 1 NO NYGBL61K NYGBL61KT 1 NO NYGBL42P NYGBL42PT 1 NC NC NO EN EN NO 1NC Gumiburkolatos nyomógombok 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NYGBP21 NYGBP21T 1 NO NYGBP31Z NYGBP31ZT 1 NO NYGBP51S NYGBP51ST TK/T1+F2/ 1 NO NYGBP61K NYGBP61KT 1 NO NYGBP42P NYGBP42PT 1 NC NC NO EN EN NO 1NC K/15

17 IPARI AUTOMATIZÁLÁS ESZKÖZEI Jelölt nyomógombok Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Piktogramok K/0 1NO 1NC IP 42 + NYGBA3351 NYGBA3351T 1 NO NYGBA3341 NYGBA3341T 1 NO NYGBA3311Z NYGBA3311ZT I 1 NO TK/T1+F2/ NYGBA4222P NYGBA4222PT 0 1 NC NYGBA4322P* NYGBA4322PT* 0 1 NC NYGBA4342P* NYGBA4342PT* STOP 1 NC NC NO * Kiálló típus változatok NYGBA *NYGBA Világító nyomógombok (Ba9s) NC NO IP 42 + Um NYGBW33Z NYGBW33ZT 1 NO max. 400 V NYGI230* NYGBW33S NYGBW33ST 1 NO max. 400 V NYGI230* TK/T2+F2/ NYGBW33K NYGBW33KT 1 NO max. 400 V NYGI230* NYGBW33P NYGBW33PT 1 NC max. 400 V NYGI230* NYGBW3371Z NYGBW3371ZT 1 NO V NYGI130** NYGBW3571S NYGBW3571ST TK/T2+F2/ 1 NO V NYGI130** NYGBW3471P NYGBW3471PT 1 NC V NYGI130** NYGBW3341Z 1 NO V NYGI6** NYGBW3541S 1 NO V NYGI6** NYGBW3441P 1 NC V NYGI6** NYGBW3351Z 1 NO 400 V NYGI6** NYGBW3551S 1 NO 400 V NYGI6** NYGBW3451P 1 NC 400 V NYGI6** * Az alkalmazni kívánt izzót az üzemi feszültség függvényében kell megválasztani. ** Az előtéttel szerelt jelzőlámpákban használt izzó működtető feszültsége 130 V, a transzformátorral szerelt kivitelek esetén 6 V. Előtét nélkül Előtéttel Transzformátorral 1NO 1NC K/16

18 Nyomógombok, kapcsolók, jelzőlámpák Gombafejű nyomógombok IPARI AUTOMATIZÁLÁS ESZKÖZEI 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Piktogramok K/0 IP NYGBC21 NYGBC21T - 1 NO NYGBC31Z NYGBC31ZT - 1 NO TK/T1+F2/ NYGBC51S NYGBC51ST - 1 NO NYGBC61K NYGBC61KT - 1 NO NYGBC42P NYGBC42PT NYGBC42PTS 1 NC TK/T1+F2S/ NYGBR42P NYGBR42PT NYGBR42PTS 1 NC 60 mm NC NO d 40 mm 1NC 1NO NYGBC... NYGBR42P EN EN Reteszelt gombafejű nyomógombok 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Piktogramok K/0 NC NO IP NYG442P30 NYG442P30T NYG442P30TS 1 NC 30 mm NYG542P40 NYG542P40T NYG542P40TS 1 NC 40 mm NYG642P60 NYG642P60T NYG642P60TS TK/T1+F2/ 1 NC 60 mm NYGBS8445P NYGBS8445PT NYGBS8445PTS 1 NC+1 NO 40 mm TK/T1+F2S/ NYGBS142P NYGBS142PT NYGBS142PTS 1 NC 40 mm NYGBS9445P NYGBS9445PT NYGBS9445PTS 1 NC+1 NO 40 mm d REL-ON REL-ON NYG442P30 1NC 1NC + 1NO NYG542P40, NYGBS8445P NYGBS142P, NYGBS9445P NYG642P60 K/17

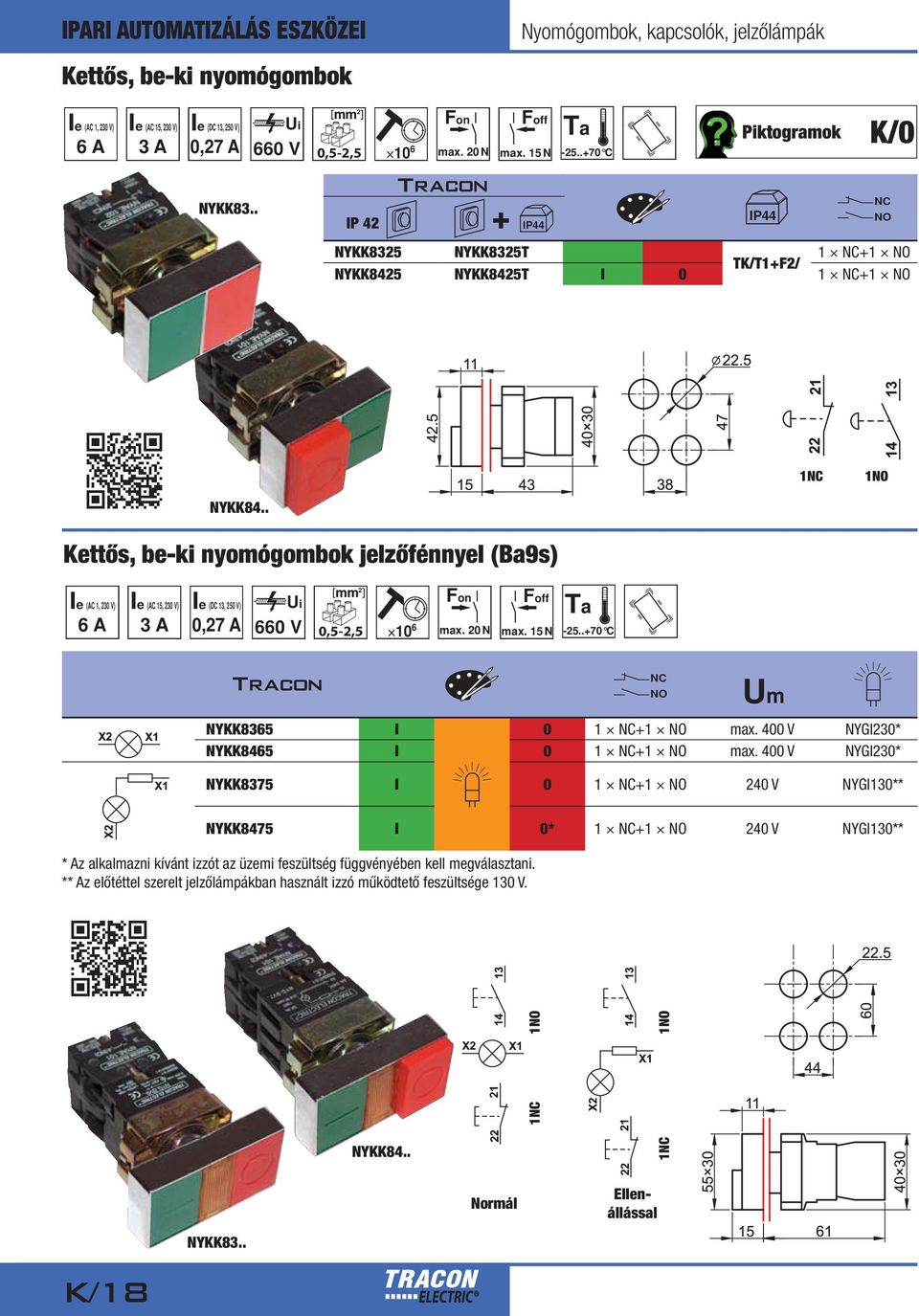

19 IPARI AUTOMATIZÁLÁS ESZKÖZEI Kettős, be-ki nyomógombok Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Piktogramok K/0 NYKK83.. NC NO IP 42 + NYKK8325 NYKK8325T 1 NC+1 NO TK/T1+F2/ NYKK8425 NYKK8425T I 0 1 NC+1 NO 1NC 1NO NYKK84.. Kettős, be-ki nyomógombok jelzőfénnyel (Ba9s) 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C NC NO Um NYKK8365 I 0 1 NC+1 NO max. 400 V NYGI230* NYKK8465 I 0 1 NC+1 NO max. 400 V NYGI230* NYKK8375 I 0 1 NC+1 NO 240 V NYGI130** NYKK8475 I 0* 1 NC+1 NO 240 V NYGI130** * Az alkalmazni kívánt izzót az üzemi feszültség függvényében kell megválasztani. ** Az előtéttel szerelt jelzőlámpákban használt izzó működtető feszültsége 130 V. 1NC 1NO 1NO NYKK84.. 1NC Normál Ellenállással NYKK83.. K/18

20 Nyomógombok, kapcsolók, jelzőlámpák Jelzőlámpák (Ba9s) IPARI AUTOMATIZÁLÁS ESZKÖZEI 660 V 0,5-2, C Piktogramok K/0 IP 42 + Um NYGBV61 NYGBV61T max. 400 V NYGI230* NYGBV63Z NYGBV63ZT max. 400 V NYGI230* NYGBV64P NYGBV64PT max. 400 V NYGI230* NYGBV65S NYGBV65ST max. 400 V NYGI230* TK/T1+F2/ NYGBV66K NYGBV66KT max. 400 V NYGI230* NYGBV73Z NYGBV73ZT V NYGI130** NYGBV74P NYGBV74PT V NYGI130** NYGBV75S NYGBV75ST V NYGI130** NYGBV43Z NYGBV43ZT V NYGI6** NYGBV44P NYGBV44PT V NYGI6** NYGBV45S NYGBV45ST V NYGI6** TK/T2+F2/ NYGBV53Z NYGBV53ZT 400 V NYGI6** NYGBV54P NYGBV54PT 400 V NYGI6** NYGBV55S NYGBV55ST 400 V NYGI6** * Az alkalmazni kívánt izzót az üzemi feszültség függvényében kell megválasztani. ** Az előtéttel szerelt jelzőlámpákban használt izzó működtető feszültsége 130 V, a transzformátorral szerelt kivitelek esetén 6 V. Normál Ellenállással Transzformátorral TÜV MEEI TEST DOCUMENTATION V EN K/19

21 IPARI AUTOMATIZÁLÁS ESZKÖZEI Karos kapcsolók Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NC NO L Normál Rugó visszatérítéses NYBD21KST NYBJ21KLO KBD25ST KBJ25LO NYBD33KST NYBJ33KLO NYBD41KST NYBJ41KLO NYBD45KST NYBJ45KLO NYBD53KST NYBJ53KLO NYBD21KSTT NYBJ21KLOT KBD25STT KBJ25LOT NYBD33KSTT NYBJ33KLOT NYBD41KSTT NYBJ41KLOT NYBD45KSTT NYBJ45KLOT NYBD53KSTT NYBJ53KLOT TK/T1+F2/ 1 NO 29 mm 1 NO 39 mm 1 NC+1 NO 29 mm 1 NC+1 NO 39 mm 2 NO 29 mm 2 NO 39 mm 1 NO 29 mm 1 NO 39 mm 1 NC+1 NO 29 mm 1 NC+1 NO 39 mm 2 NO 29 mm 2 NO 39 mm L...ST...L0 Kétállású normál Háromállású normál Kétállású rugóvisszatérítéses Háromállású rugóvisszatérítéses 1NO 1NC + 1NO 2NO 1NO 1NC + 1NO 2NO K/20

22 Nyomógombok, kapcsolók, jelzőlámpák IPARI AUTOMATIZÁLÁS ESZKÖZEI Kulcsos kapcsolók 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NC NO NYBG21KK NYBG21KKT 1 NO Normál NYBG41KK NYBG25KK NYBG41KKT NYBG25KKT 1 NO 1 NC+1 NO NYBG53KK NYBG53KKT TK/T1+F2/ NO Rugó visszatérítéses NYBG61KK NYBG65KK NYBG73KK NYBG61KKT NYBG65KKT NYBG73KKT NO 1 NC+1 NO 2 NO 0 Kétállású normál Kétállású normál Háromállású normál 1NO Kétállású rugóvisszatérítéses 1NC + 1NO Kétállású rugóvisszatérítéses 2NO Háromállású rugóvisszatérítéses 1NO 1NC + 1NO 2NO Világítókaros kapcsolók (Ba9s) 6 A 3 A Ie (DC 13, 250 V) 0,27 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Um max. 400 V IP 42 + NC NO NYGBK2365Z NYGBK2365ZT 1 NC+1 NO NYGLZ NYGBK2565S NYGBK2565ST 1 NC+1 NO NYGLS NYGBK2665K NYGBK2665KT 1 NC+1 NO NYGLK Normál NYGBK2465P NYGBK3365Z NYGBK2465PT NYGBK3365ZT NC+1 NO NYGLP 1 NC+1 NO NYGLZ NYGBK3565S NYGBK3665K NYGBK3565ST NYGBK3665KT TK/T1+F2/ 1 NC+1 NO NYGLS 1 NC+1 NO NYGLK NYGBK3465P NYGBK3465PT NC+1 NO NYGLP NYGBK5365Z NYGBK5365ZT NC+1 NO NYGLZ Rugó visszatérítéses NYGBK5565S NYGBK5665K NYGBK5565ST NYGBK5665KT NC+1 NO NYGLS 1 NC+1 NO NYGLK NYGBK5465P NYGBK5465PT NC+1 NO NYGLP Háromállású rugóvisszatérítéses Kétállású normál Háromállású normál 1NC + 1NO 1NC + 1NO 1NC + 1NO K/21

23 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 12, 230 V) 0,4 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C Piktogramok K/0 IP 42 + NYGEA121 NYGEA121T 1 NO NYGEA131Z NYGEA131ZT 1 NO NYGEA151S NYGEA151ST 1 NO NYGEA161K NYGEA161KT 1 NO TK/T1+F2/ NYGEA142P NYGEA142PT 1 NC NYGEA125 NYGEA125T 1 CO NYGEA135Z NYGEA135ZT 1 CO NYGEA145P NYGEA145PT 1 CO NC NO CO max NO max CO 1NC Nyomókapcsolók 6 A 3 A Ie (DC 12, 230 V) 0,4 A 660 V 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP 42 + NYGEH121 NYGEH121T 1 NO NYGEH131Z NYGEH131ZT 1 NO NYGEH142P NYGEH142PT 1 NC NYGEH125F NYGEH125FT 1 CO TK/T1+F2/ NYGEH135Z NYGEH135ZT 1 CO NYGEH145P NYGEH145PT 1 CO NYGEH155S NYGEH155ST 1 CO NYGEH165K NYGEH165KT 1 CO NC NO CO 1NO 1CO 1NC K/22

24 Nyomógombok, kapcsolók, jelzőlámpák Jelzőlámpák (Ba9s) IPARI AUTOMATIZÁLÁS ESZKÖZEI 660 V 0,5-2, C Piktogramok K/0 IP 42 + Um NYGEV133Z NYGEV133ZT max. 130 V NYGI130* NYGEV134P NYGEV134PT max. 130 V NYGI130* NYGEV163Z NYGEV163ZT max. 250 V -* NYGEV164P NYGEV164PT max. 250 V -* NYGEV165S NYGEV165ST max. 250 V -* NYGEV166K NYGEV166KT max. 250 V -* NYGEV443Z NYGEV443ZT max. 250 V NYGI230* TK/T1+F2/ NYGEV444P NYGEV444PT max. 250 V NYGI230* NYGEV445S NYGEV445ST max. 250 V NYGI230* NYGEV446K NYGEV446KT max. 250 V NYGI230* NYGEV453Z NYGEV453ZT max. 400 V NYGI230* NYGEV454P NYGEV454PT max. 400 V NYGI230* NYGEV455S NYGEV455ST max. 400 V NYGI230* NYGEV456K NYGEV456KT max. 400 V NYGI230* NYGEV173Z NYGEV173ZT V NYGI130** NYGEV174P NYGEV174PT V NYGI130** TK/T1+F2/ NYGEV175S NYGEV175ST V NYGI130** NYGEV176K NYGEV176KT V NYGI130** NYLBV853Z V NYGI6** NYLBV854P V NYGI6** NYLBV855S V NYGI6** NYLBV856K V NYGI6** - NYLBV873Z V NYGI6** NYLBV874P V NYGI6** NYLBV875S V NYGI6** NYLBV876K V NYGI6** * Az alkalmazni kívánt izzót az üzemi feszültség függvényében kell megválasztani. ** Az előtéttel szerelt jelzőlámpákban használt izzó működtető feszültsége 130 V, a transzformátorral szerelt kivitelek esetén 6 V. Normál Előtéttel EN Transzformátorral EN K/23

25 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok, kapcsolók, jelzőlámpák Normál jelzőizzók Um W NYGI6 6 V AC/DC 1,2 W Ba9s NYGI12 12 V AC/DC 2 W Ba9s NYGI24 24 V AC/DC 2 W Ba9s NYGI48 48 V AC/DC 2 W Ba9s NYGI V AC/DC 2,6 W Ba9s NYGI V AC glimm Ba9s LED-es jelzőizzók Um NYGLS V Ba9s NYGLP V Ba9s NYGLK V Ba9s NYGLF V Ba9s NYGLZ V Ba9s LED-es jelzőizzók (új kivitel) Um NYGL-AC400B 400 V AC Ba9s NYGL-AC400G 400 V AC Ba9s NYGL-AC400R 400 V AC Ba9s NYGL-AC400W 400 V AC Ba9s NYGL-AC400Y 400 V AC Ba9s NYGL-ACDC230B 230 V AC/DC Ba9s NYGL-ACDC230G 230 V AC/DC Ba9s NYGL-ACDC230R 230 V AC/DC Ba9s NYGL-ACDC230W 230 V AC/DC Ba9s NYGL-ACDC230Y 230 V AC/DC Ba9s NYGL-ACDC24B 24 V AC/DC Ba9s NYGL-ACDC24G 24 V AC/DC Ba9s NYGL-ACDC24R 24 V AC/DC Ba9s NYGL-ACDC24W 24 V AC/DC Ba9s NYGL-ACDC24Y 24 V AC/DC Ba9s Érintkezőelemek NC NO NYAE101 NYAE102 1 NO 1 NC 3 4 (NO) NYAE101 Szűkítőgyűrűk (NC) NYAE102 Az alapszerelvényre rögzíthető érintkezőelemek száma szükség esetén max. 4 darabra bővíthető. NYGR30/22 NYGR38/22 Szűkítőgyűrű D=30 mm-ről d=22 mm-re (1 pár) Szűkítőgyűrű D=38 mm-ről d=22 mm-re (1 pár) Régebben készült elosztótáblák vezérlőkészülékeinek cseréje esetén, amelyek 38 mm-es furatba voltak szerelve, ún. redukáló gyűrűk segítségével lehet a készüléket a szerelőlaphoz rögzíteni. K/24

26 Relés biztonsági kapcsolók Relés biztonsági kapcsolók IPARI AUTOMATIZÁLÁS ESZKÖZEI /60 Hz Ie (AC 3, 250 V) V AC 15 A % rh C max SSTM-01 6,3 0,8 mm SSTM-02 6,3 0,8 mm SSTM-03 6,3 0,8 mm SSTM-04 6,3 0,8 mm Az SSTM típusú készülékek alkalmasak különböző egyfázisú szerszámgépek, illetőleg villamos berendezések biztonságos kapcsolására. Ezek a ké szü lékek önműködő elindulás elleni védelemmel rendelkeznek a hálózati kiesést követő feszültség visszatérésnél. Beépítésre szánt készülékek, a telepítés után a működtető elemek oldaláról nézve IP 55 fokozatú védettséggel rendelkeznek, így nedves, poros helyen egyaránt használhatók. A csatlakozó vezetékek bekötése 6,3 0,8 mm-es rátolható csatlakozók segítségével valósítható meg. A kapcsolók kétpólusú kivitelűek, két záró érintkezővel rendelkeznek. A működtető nyomógombok rugó-visszatérítésűek, egymástól független működtető mechanizmussal rendelkeznek. A feszültséghiány relé külső kivezetés nélküli, a kapcsolókba gyárilag beépített egységet képez, működtető feszültségét a kapcsoló érintkezőinek terhelés felőli oldala szolgáltatja. Feszültségkimaradás esetén leoldja a csatlakoztatott berendezést a hálózatról, az újraindítás csak a felhasználó által, a zöld I nyomógomb ismételt megnyomásával lehetséges. Az SSTM-01 típusú kivitelnél a fedél speciális kialakítású, a vészgomb szerepét tölti be, mivel reteszelt kioldást hoz létre, így a munkagép meghibásodás, baleset esetén azonnal leállítható, és csak a hiba elhárítása után, a fedél felszabadításával indítható újra. Különösen figyeljünk arra, hogy a készüléken lévő bekötési ábra szerint csatlakoztassuk a készüléket! SSTM-01 SSTM-02 SSTM , SSTM Terhelés / IN OUT U< K/25

27 IPARI AUTOMATIZÁLÁS ESZKÖZEI NYG2 Nyomógomb termékcsalád Nyomógombok, kapcsolók, jelzőlámpák 6 A 3 A Ie (DC 13, 250 V) mp 0,27 A 600 V 6 kv 0,5-2,5 Fon max. 20 N Foff max. 15 N C IP A gg Érintkezők elvi rajza EN Kivágási rajz 1NO 1NC EN Felépítés Alapvetően 4 csoportból választhatóak az elemek, ezek: - fej egységek (1) - alaptest (2) - világító (LED-es) egységek (3) - érintkező egységek (4) A készülék alapja a nyomógomb test (NYG2-T), amely értelemszerűen minden összeállításnál ugyanaz marad, mivel erre épülnek fel az alkotóelemek. A fej-és érintkező egységek megválaszthatóak. Az érintkezők a nyomógombtestre egyszerűen felpattinthatóak. A fej egységek bajonettzáras módon illeszthetőek a testre. A kész összeállítások 22 mm átmérőjű furatba illeszthetőek, rögzítésük a nyomógomb testen lévő rögzítőcsavarokkal lehetséges. K/26

28 Nyomógombok, kapcsolók, jelzőlámpák IPARI AUTOMATIZÁLÁS ESZKÖZEI Fej-egységek Megnevezés NYG2-F1 Nyomógomb fejegység, piros NYG2-F2 Nyomógomb fejegység, zöld NYG2-F3 Nyomógomb fejegység, sárga NYG2-F4 Választókapcsoló fejegység, 2 állású (0-1) kapcsolókarral NYG2-F5 Választókapcsoló fejegység, 3 állású (1-0-1) kapcsolókarral NYG2-F6 Kettős nyomógomb fejegység, BE-KI sárga jelzőfénnyel NYG2-F7 Gombafejű fejegység, piros, STOP felirattal NYG2-F8 Gombafejű fejegység, zöld NYG2-F9 Gombafejű vészgomb fejegység, elfordításos reteszoldással, NYG2-F10 Gombafejű vészgomb fejegység, elfordításos reteszoldással, 60mm NYG2-F11 Gombafejű vészgomb fejegység, kulcsos reteszoldással, NYG2-F12 Gombafejű fejegység, átlátszó narancs, A fej egységek esetében összesen 12 féle nyomófej, kapcsolókaros, valamint vészgomb kivitel közül választhatunk. Az egységek bajonettzáras módon illeszthetőek a testre. a b NYG2-F1 NYG2-F2 NYG2-F3 NYG2-F4 NYG2-F5 NYG2-F6 NYG2-F11 NYG2-F7 NYG2-F8 NYG2-F9 Alaptest NYG2-F10 NYG2-F12 M Nm NYG2-T 2 x M4 1,2 Nm A készülék alapja a nyomógomb test, amely értelemszerűen minden öszszeállításnál ugyanaz marad, mivel erre épülnek fel az alkotóelemek. A kész összeállítások 22 mm átmérőjű furatba illeszthetőek, rögzítésük a nyomógomb testen lévő rögzítő csavarokkal lehetséges. K/27

29 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok, kapcsolók, jelzőlámpák Tokozatok W H mm) x mm) TK/T1+F2/ MG-20 IP 44 TK/T2+F2/ MG-20 IP 44 TK/T1+F2S/ MG-20 IP 44 TK/T2+F2S/ MG-20 IP 44 Világító (LED-es) egységek Um NYG2-L1 AC12V NYG2-L2 AC24V NYG2-L3 AC230V NYG2-L4 AC12V NYG2-L5 AC24V NYG2-L6 AC230 NYG2-L7 AC12V NYG2-L8 AC24V NYG2-L9 AC230V NYG2-L10 DC12V NYG2-L11 DC24V NYG2-L12 DC12V NYG2-L13 DC24V NYG2-L14 DC12V NYG2-L15 DC24V Érintkező egységek NC NO NYG2-E20 NYG2-E11 NYG2-E02 NO+NO NO+NC NC+NC Az érintkező egységbe 2 db kettősérintkező van beépítve, s ebben az esetben 3 féle kombináció közül választhatunk. Az érintkezők egymásra sorolását a biztonságos érintkezés miatt kettő szintig javasoljuk. Az érintkezők a nyomógombtestre egyszerűen felpattinthatóak., K/28

30 Nyomógombok, kapcsolók, jelzőlámpák Jelzőfénnyel rendelkező összeállítási lehetőségek IPARI AUTOMATIZÁLÁS ESZKÖZEI NYG2-F1 NYG2-F2 NYG2-F3 NYG2-F12 NYG2-F6 NYG2-T NYG2-L V AC 12-24V DC NYG2-E20 NYG2-E11 NYG2-E02 Jelzőfény nélküli összeállítási lehetőségek NYG2-F4 (0-1) NYG2-F NYG2-F7 NYG2-F8 NYG2-F9 NYG2-F10 NYG2-F11 NYG2-T NYG2-E20 NYG2-E11 NYG2-E02 K/29

31 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok, kapcsolók, jelzőlámpák LED-es jelzőlámpák 660 V mp 6 kv 0,5-1, C IP A gg 16 mm-es változatok 22 mm-es változatok Um IP 40 + Um LJL16-RA 12V AC/DC LJL22-RA LJL22-RAT 12 V AC/DC LJL16-RC LJL16-RD LJL16-RE LJL16-RF LJL16-GA LJL16-GC LJL16-GD LJL16-GE LJL16-GF LJL16-YA LJL16-YC LJL16-YD LJL16-YE LJL16-YF LJL16-WA LJL16-WC LJL16-WD LJL16-WE LJL16-WF LJL16-BA LJL16-BC LJL16-BD LJL16-BE LJL16-BF 24 V AC/DC 48 V AC/DC 230 V AC 400 V AC 12 V AC/DC 24 V AC/DC 48 V AC/DC 230 V AC 400 V AC 12 V AC/DC 24 V AC/DC 48 V AC/DC 230 V AC 400 V AC 12 V AC/DC 24 V AC/DC 48 V AC/DC 230 V AC 400 V AC 12 V AC/DC 24 V AC/DC 48 V AC/DC 230 V AC 400 V AC LJL22-RC LJL22-RCT 24 V AC/DC LJL22-RD LJL22-RDT 48 V AC/DC LJL22-RE LJL22-RET 230 V AC LJL22-RF LJL22-RFT 400 V AC LJL22-GA LJL22-GAT 12 V AC/DC LJL22-GC LJL22-GCT 24 V AC/DC LJL22-GD LJL22-GDT 48 V AC/DC LJL22-GE LJL22-GET 230 V AC LJL22-GF LJL22-GFT 400 V AC LJL22-YA LJL22-YAT 12 V AC/DC LJL22-YC LJL22-YCT 24 V AC/DC LJL22-YD LJL22-YDT 48 V AC/DC LJL22-YE LJL22-YET 230 V AC LJL22-YF LJL22-YFT 400 V AC LJL22-WA LJL22-WAT 12 V AC/DC LJL22-WC LJL22-WCT 24 V AC/DC LJL22-WD LJL22-WDT 48 V AC/DC LJL22-WE LJL22-WET 230 V AC LJL22-WF LJL22-WFT 400 V AC LJL22-BA LJL22-BAT 12 V AC/DC LJL22-BC LJL22-BCT 24 V AC/DC LJL22-BD LJL22-BDT 48 V AC/DC LJL22-BE LJL22-BET 230 V AC LJL22-BF LJL22-BFT 400 V AC TK/T1+F2/ K/30

32 Nyomógombok, kapcsolók, jelzőlámpák IPARI AUTOMATIZÁLÁS ESZKÖZEI LED-es jelzőlámpák 660 V mp 6 kv 0,5-1, C IP A gg 16 mm-es változatok 19 Um 10 LJL16-AC230B LJL16-DC230B 230 V AC 230 V DC LJL16-AC230R 230 V AC LJL16-DC230R 230 V DC LJL16-AC230Y 230 V AC LJL16-DC230Y LJL16-AC230G 230 V DC 230 V AC 8 7 LJL16-DC230G 230 V DC mm-es változatok IP 40 + Um LJL22-ACDC24W LJL22-ACDC24WT 24 V AC/DC LJL22-AC230W LJL22-AC230WT 230 V AC LJL22-DC230W LJL22-DC230WT 230 V DC LJL22-ACDC24B LJL22-ACDC24BT 24 V AC/DC LJL22-AC230B LJL22-AC230BT 230 V AC LJL22-DC230B LJL22-DC230BT 230 V DC LJL22-ACDC24R LJL22-ACDC24RT 24 V AC/DC LJL22-AC230R LJL22-AC230RT 230 V AC LJL22-DC230R LJL22-DC230RT 230 V DC LJL22-ACDC24Y LJL22-ACDC24YT 24 V AC/DC LJL22-AC230Y LJL22-AC230YT 230 V AC LJL22-DC230Y LJL22-DC230YT 230 V DC LJL22-ACDC24G LJL22-ACDC24GT 24 V AC/DC LJL22-AC230G LJL22-AC230GT 230 V AC LJL22-DC230G LJL22-DC230GT 230 V DC Tokozatok W H mm) x mm) TK/T1+F2/ MG-20 IP 44 TÜV MEEI TEST DOCUMENTATION V EN K/31

33 IPARI AUTOMATIZÁLÁS ESZKÖZEI TES készülékkapcsolók Nyomógombok, kapcsolók, jelzőlámpák 16 A 6 A Ie (DC 13, 250 V) mp 0,27 A 660 V 6 kv 0,5-2,5 % rh max C IP A gg A készülékkapcsolók vezérléstechnikai eszközök, valamint különféle háztartási és egyéb villamos készülékekbe való beépítésre alkal ma sak. A világító készülékkapcsolókat olyan helyekre ajánljuk, ahol fontos a készülék bekapcsolt állapotának jelzése. A kapcsoló a kivágási furatba egy szerű mozdulattal bepattintható, szabványos csatlakozókapcsaira 4,8 0,8 mm ill. 6,3 0,8 mm-es lapos rátolható csatlakozóhüvelyekkel ellátott vezetékeket lehet csatlakoztatni. BE-KI kapcsoló TES-11 6,3 0,8 mm Közép 0 állású kapcsoló TES-12 6,3 0,8 mm I-0-II BE-KI kapcsoló TES-13 6,3 0,8 mm 0-I BE-KI kapcsoló TES-21 6,3 0,8 mm K/32

34 Nyomógombok, kapcsolók, jelzőlámpák IPARI AUTOMATIZÁLÁS ESZKÖZEI TES-22 6,3 0,8 mm 0-I Váltókapcsoló BE-KI kapcsoló TES-33 4,8 0,8 mm 0-I TES-34 4,8 0,8 mm 0-I BE-KI kapcsoló K/33

35 IPARI AUTOMATIZÁLÁS ESZKÖZEI Nyomógombok, kapcsolók, jelzőlámpák Kétpólusú BE-KI kapcsoló TES-41 6,3 0,8 mm Kétpólusú BE-KI kapcsoló TES-42 6,3 0,8 mm 0-I BE-KI kapcsoló TES-43 6,3 0,8 mm 0-I, 0-I Kétpólusú BE-KI kapcsoló TES-44 6,3 0,8 mm 0-I Kétpólusú BE-KI kapcsoló TES-51 4,8 0,8 mm 0-I K/34

36 Nyomógombok, kapcsolók, jelzőlámpák IPARI AUTOMATIZÁLÁS ESZKÖZEI Kétpólusú választókapcsoló TES-52 6,3 0,8 mm I-0-II Kétpólusú választókapcsoló (rugó visszatérítéses) TES ,3 0,8 mm I-0-II Kétpólusú BE-KI kapcsoló TES-53 6,3 0,8 mm 0-I Kétpólusú BE-KI kapcsoló (rugó visszatérítéses) TES ,3 0,8 mm 0-I PVC membrán TES-GB A következő típusokhoz alkalmazható: TES-42 TES-43 TES-52 TES-52-2 TES K/35

37 IPARI AUTOMATIZÁLÁS ESZKÖZEI Kistranszformátorok TVTR Egyfázisú elválasztótranszformátorok 230 V AC 50/60 Hz IP 00 IP 20 % rh max C E Piktogramok K/ C Pn Upr Usec Psec * Isec TVTR-50-A 230 V V 6,25-12, ,5-50 VA 2,08 A TVTR-50-B 230 V V 12, ,5-50 VA 2,08 A TVTR-50-C 50 VA 230 V V 14,2-28,5-50 VA 1,19 A TVTR-50-D 230 V V VA 0,45 A TVTR-50-F 230 V V 5,2-50 VA 0,21 A TVTR-100-A 230 V V 12, VA 4,16 A TVTR-100-B 230 V V VA 4,16 A TVTR-100-C 100 VA 230 V V 28,5-57,1-100 VA 2,38 A TVTR-100-D 230 V V 21,8-38,1-100 VA 0,90 A TVTR-100-F 230 V V 10,4-100 VA 0,43 A TVTR-150-B 230 V V 37, ,5-150 VA 6,25 A TVTR-150-C 230 V V 42,8-85,7-150 VA 3,57 A TVTR-150-D 150 VA 230 V V 32,7-57,2-150 VA 1,36 A TVTR-150-E 230 V V 27,3-71,7-150 VA 0,65 A TVTR-150-F 230 V V 15,6-150 VA 0,65 A TVTR-200-B 230 V V VA 8,30 A TVTR-200-C 230 V V 57,1-114,2-200 VA 4,76 A TVTR-200-D 200 VA 230 V V 43,6-76,3-200 VA 1,81 A TVTR-200-E 230 V V 36,5-95,6-200 VA 0,86 A TVTR-200-F 230 V V 20,8-200 VA 0,86 A * a megcsapolás szerinti szekunder feszültség függvényében Olyan kivitelű elválasztótranszformátorok, amelyekben a primer tekercsek alapszigeteléssel vannak elválasztva a szekunder tekercstől. Felhasználhatók kisfeszültségű erőátviteli, működtető, jelző, vezérlő és egyéb áramkörökben pl. az MSZ HD szabvány szerinti üzemi törpefeszültség (FELV) előállítására, vagy egyszerű elválasztással a villamos elválasztás védelmi mód kialakítására egyetlen szekunder oldali fogyasztóval. Egyfázisú kivitelben készülnek, nyolcféle szekunderfeszültség értékkel (U sec = V). Kielégítik az MSZ EN és az MSZ EN szabványok követelményeit. Védettség szempontjából nyitott (IP 00), beépítésre szánt kivitelűek, bekötésükre IP 20 védettségi fokozatú csavaros csatlakozókapcsok szolgálnak. EN EN Típusteljesítményük VA között, kiviteltől függően változik. A szekunder tekercs megcsapolással készül és a legnagyobb szekunder feszültségnél biztosítja a névleges teljesítményt, ezért a megcsapolásoknál a feszültség csökkenésével arányos teljesítményt szolgáltat (lásd a táblázatban). OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a májusi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! K/36

38 Kistranszformátorok IPARI AUTOMATIZÁLÁS ESZKÖZEI Pn Upr Usec Psec * Isec TVTR-250-B 230 V V 62, ,5-250 VA 10,41 A TVTR-250-C 230 V V 71,4-142,8-250 VA 5,95 A TVTR-250-D 250 VA 230 V V 54,5-95,4-250 VA 2,27 A TVTR-250-E 230 V V 45,6-119,5-250 VA 1,08 A TVTR-250-F 230 V V VA 1,08 A TVTR-300-B 230 V V VA 12,50 A TVTR-300-C 230 V V 85,7-171,4-300 VA 7,14 A TVTR-300-D 300 VA 230 V V 65,4-114,5-300 VA 2,72 A TVTR-300-E 230 V V 54,7-143,4-300 VA 1,30 A TVTR-300-F 230 V V 31,3-300 VA 1,30 A TVTR-400-B 230 V V VA 16,66 A TVTR-400-C 230 V V 114,2-228,5-400 VA 9,52 A TVTR-400-D 400 VA 230 V V 87,2-152,7-400 VA 3,63 A TVTR-400-E 230 V V ,3-400 VA 1,73 A TVTR-400-F 230 V V 41,7-400 VA 1,73 A TVTR-500-C 230 V V 142,8-285,7-500 VA 11,90 A TVTR-500-D 230 V V ,9-500 VA 4,54 A 500 VA TVTR-500-E 230 V V 91,3-239,1-500 VA 2,17 A TVTR-500-F 230 V V 52,1-500 VA 2,17 A TVTR-630-C 230 V V VA 15 A TVTR-630-D 230 V V 137,4-240,5-630 VA 5,72 A 630 VA TVTR-630-E 230 V V ,3-630 VA 5,73 A TVTR-630-F 230 V V 65,7-630 VA 2,73 A * a megcsapolás szerinti szekunder feszültség függvényében B D E A TVTR ,9 TVTR ,7 TVTR ,8 TVTR ,8 TVTR ,5 TVTR ,9 TVTR ,7 TVTR ,6 TVTR ,6 C J K m K/37
