1 Pályázó szervezet neve: Top-Map Zrt. Címe: 1016 Budapest Bérc utca 23. Pályázati projekt címe: GeoDataCollector 3.1 Helyfüggő és Közlekedési Adatgyűjtő Rendszer A Top-Map Zrt. 8 éve van jelen a térképszolgáltatói piacon, és jelenleg több mint 30 ország navigációs térképi adatbázisának karbantartását végzi. Tevékenységének kiemelt részét képezi intelligens közlekedési rendszerek alapjait jelentő adatok terepen történő szisztematikus begyűjtése és ellenőrzése. Rendszeresen 2 országban (Magyarországon és Romániában), ritkább időközönként pedig számos további régiós államban végez adatgyűjtési munkákat, valamint hasonló feladatokhoz nyújt technológiai és módszertani segítséget számos európai és latin-amerikai adatszolgáltató partnerének ben az adatgyűjtési technológia megújításáról döntött a vállalat, miután felismerte, hogy az egyre változatosabb adattípusokra irányuló megnövekedett igényeket nem képes hatékonyan kiszolgálni meglévő eszközkészletével. A fejlesztési projekt finanszírozásához a vállalat pályázati lehetőségeket keresett, és végül sikeresen nyújtotta be a technológiai igényeket megfogalmazó tenderét az év végén, és így céljaihoz támogatást szerzett a Közép-Magyarországi Operatív Program keretében. A GeoDataCollector korábbi verzióinak rövid bemutatása A felmérési tevékenység alapkoncepciója, hogy az adatgyűjtést végző személy magával viszi az adatbázis egy földrajzi és tartalmi értelemben meghatározott szeletét, és az abban tartalmazott adatokat hasonlítja össze a valóságban látott releváns információkkal, majd ha eltérést talál, akkor kezdeményezi a térképi állomány érintett részének javítását. Ezt a javítási javaslatot (Update Notification, UN) részben meghatározott jelkulcsot használva rajzi elemek segítségével, részben szöveges információk hozzáadásával teheti meg. 1. ábra: házszámjavításokat tartalmazó Update Notification a GDC szoftverben 1

2 A GDC korábbi verziója a fent említett rajzi és szöveges funkciókon kívül további lehetőségeket is kínált. Így lehetőség volt - új nyomvonalak rögzítésére - tematikus térképek megjelenítésére - adatbázis-lekérdezések, keresések futtatására - tetszőleges, előre nem definiált téradat megjelenítésére - import/export végrehajtására számos fájlformátumra A GeoDataCollector 3.1 újdonságai Az egyéves fejlesztést követően a szoftver 3.1-es verziója számos funkcióval bővült, amelyek olyan tartalmak kezelését teszik lehetővé többek között, mint - a Signpost Information és Lane Assist (útjelző táblák és sávok adatai) 2. ábra: Signpost/Lane assist az igo Primo szoftverben - a TMC (dinamikus közlekedési információk) 3. ábra: TMC események listája az igo8 szoftverben 2

3 - a tehergépjárművekre vonatkozó (jármű, súly, magasság, szélesség, rakományra vonatkozó) adatok 4. ábra: Veszélyes áruk szállítására vonatkozó beállítások az igo Primo szoftverben - a veszélyes helyekre vonatkozó jelzések 5. ábra: Veszélyes helyekre történő figyelmeztetés az igo Primo szoftverben - a historikus forgalmi adatok, útszakaszok sebességprofilja 6. ábra: Historikus forgalmi adatok megjelenése igo Primo szoftverben 3

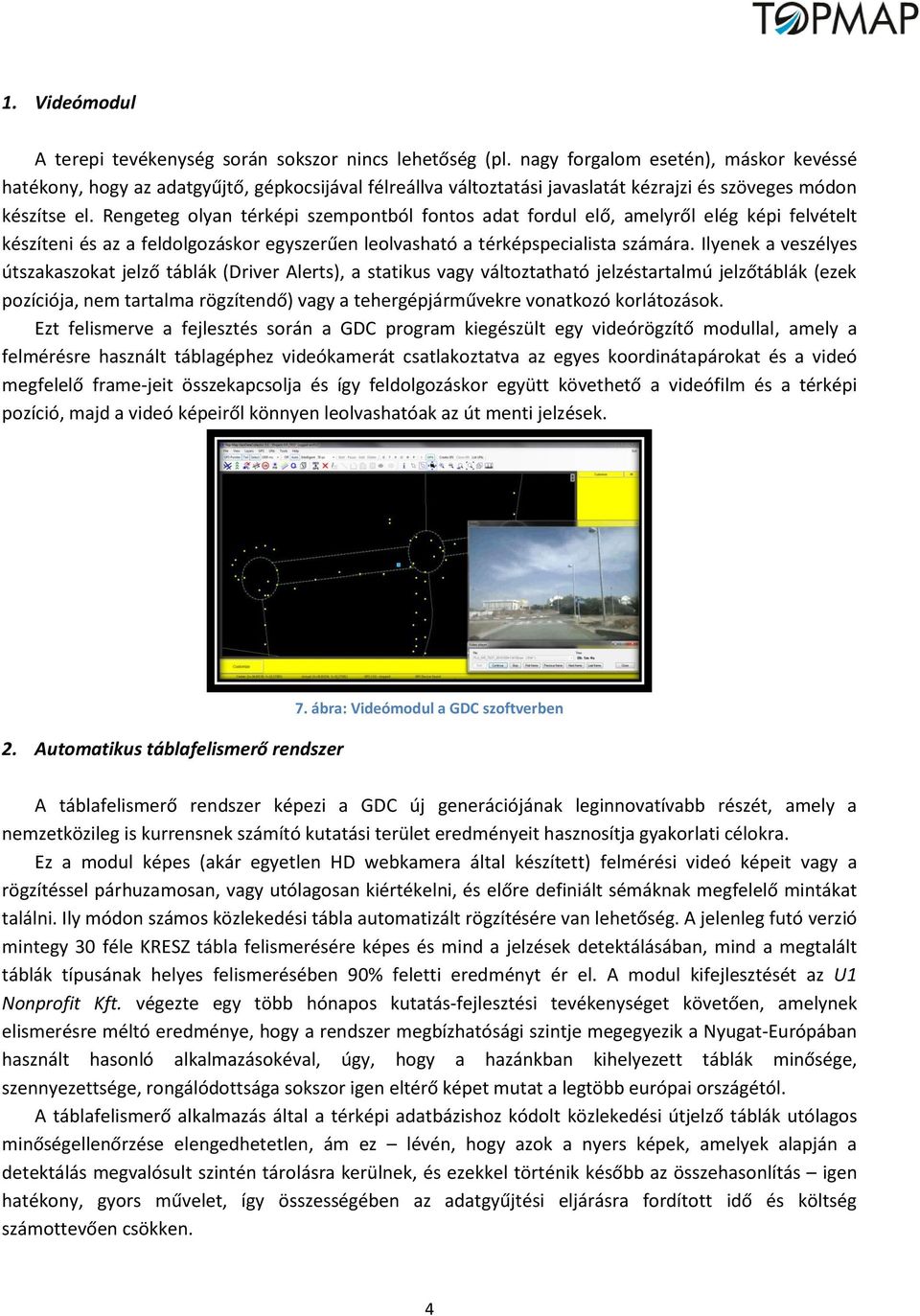

4 1. Videómodul A terepi tevékenység során sokszor nincs lehetőség (pl. nagy forgalom esetén), máskor kevéssé hatékony, hogy az adatgyűjtő, gépkocsijával félreállva változtatási javaslatát kézrajzi és szöveges módon készítse el. Rengeteg olyan térképi szempontból fontos adat fordul elő, amelyről elég képi felvételt készíteni és az a feldolgozáskor egyszerűen leolvasható a térképspecialista számára. Ilyenek a veszélyes útszakaszokat jelző táblák (Driver Alerts), a statikus vagy változtatható jelzéstartalmú jelzőtáblák (ezek pozíciója, nem tartalma rögzítendő) vagy a tehergépjárművekre vonatkozó korlátozások. Ezt felismerve a fejlesztés során a GDC program kiegészült egy videórögzítő modullal, amely a felmérésre használt táblagéphez videókamerát csatlakoztatva az egyes koordinátapárokat és a videó megfelelő frame-jeit összekapcsolja és így feldolgozáskor együtt követhető a videófilm és a térképi pozíció, majd a videó képeiről könnyen leolvashatóak az út menti jelzések. 2. Automatikus táblafelismerő rendszer 7. ábra: Videómodul a GDC szoftverben A táblafelismerő rendszer képezi a GDC új generációjának leginnovatívabb részét, amely a nemzetközileg is kurrensnek számító kutatási terület eredményeit hasznosítja gyakorlati célokra. Ez a modul képes (akár egyetlen HD webkamera által készített) felmérési videó képeit vagy a rögzítéssel párhuzamosan, vagy utólagosan kiértékelni, és előre definiált sémáknak megfelelő mintákat találni. Ily módon számos közlekedési tábla automatizált rögzítésére van lehetőség. A jelenleg futó verzió mintegy 30 féle KRESZ tábla felismerésére képes és mind a jelzések detektálásában, mind a megtalált táblák típusának helyes felismerésében 90% feletti eredményt ér el. A modul kifejlesztését az U1 Nonprofit Kft. végezte egy több hónapos kutatás-fejlesztési tevékenységet követően, amelynek elismerésre méltó eredménye, hogy a rendszer megbízhatósági szintje megegyezik a Nyugat-Európában használt hasonló alkalmazásokéval, úgy, hogy a hazánkban kihelyezett táblák minősége, szennyezettsége, rongálódottsága sokszor igen eltérő képet mutat a legtöbb európai országétól. A táblafelismerő alkalmazás által a térképi adatbázishoz kódolt közlekedési útjelző táblák utólagos minőségellenőrzése elengedhetetlen, ám ez lévén, hogy azok a nyers képek, amelyek alapján a detektálás megvalósult szintén tárolásra kerülnek, és ezekkel történik később az összehasonlítás igen hatékony, gyors művelet, így összességében az adatgyűjtési eljárásra fordított idő és költség számottevően csökken. 4

5 3. Online Térképszerkszető integrációja A Top-Map Zrt óta üzemelteti Térképszerkesztő oldalát, amely lehetővé teszi a felhasználók számára, hogy térképi pozícióhoz kapcsolt módon juttassák el észrevételeiket, módosítási javaslataikat a térképek fejlesztői számára. Mára mintegy ilyen bejelentés érkezett. Az ezekben foglalt információkat hitelesítésére is szükség van, így gyakran helyszínen kell ellenőrizni azok valóságtartalmát. Ezt megkönnyítendő a felhasználói bejelentések letölthetővé váltak a GDC szoftverben, így a bejárásuk az egyéb felmérési feladatokkal párhuzamosan, idő és költség szempontból optimális módon történhet. Összegzés Összességében megállapítható, hogy a technológiafejlesztési projekt során egy igen széleskörű funkcionalitással bíró, felhasználóbarát, önmagában is értékes térinformatikai rendszer állt elő, amely megkönnyíti a járműnavigációs alkalmazások adatigényeinek kiszolgálását. Azok az információk, amelyek begyűjtésre kerülnek a GDC szoftver által, - biztonságosabbá teszik a vezetést, hiszen a szoftverek számos módon figyelmeztetnek balesetveszélyes helyszínek előtt (sáv asszisztens, driver alerts, sebességtúllépés) - környezetkímélő közlekedést biztosítanak (optimalizált útvonal, torlódások elkerülése a TMC segítségével) - csökkentik a vezetés okozta stresszt (időben jelzett manőverek, csúcsforgalom kikerülése TMC és historikus adatok felhasználásával). Azok a térképek és intelligens közlekedési adatok, amelyek az ismertetett adatgyűjtő rendszer révén kerülnek feldolgozásra, sokszázezer egyedi felhasználó és jó pár közszolgáltató számára nyújtanak napi segítséget. A Top-Map Zrt. térképei hazánkban többek között az igo és Garmin alapú navigációs alkalmazások ( polgári használatban lévő licensz, valamint a Mentőszolgálat és a Tűzoltóság járműveiben elhelyezve), továbbá az Útvonalterv.hu internetes közlekedési szolgáltatás (napi egyedi látogató) felhasználói számára érhetőek el, valamint ugyanazon adatbázisokon alapszik az Országos Rendőr-Főkapitányság Bevetés Irányítás (TETRA Rendszer), a Fővárosi Közterület Fenntartó Zrt. és a Nemzeti Média és Hírközlési Hatóság belső rendszere. A projektet KMOP azonosítószámmal a Nemzeti Fejlesztési Ügynökség támogatásban részesítette. Kezdés időpontja febr.1., befejezés időpontja: 2010.dec.31. 5
