1 G:\ATVITEL\GUNTHNER\DFL-18.doc EuroProt komplex védelem DFL-18-EP digitális söntfojtóvédelem és automatika Műszaki leírás Verziószám: DFL V/01 Azonosító: FE Ez a leírás az EuroProt készülékcsalád számára készült EPU-2002 és EPU-2004 jelű kezelési utasításokkal együtt használható Budapest, október Összeállította: Póka Gyula

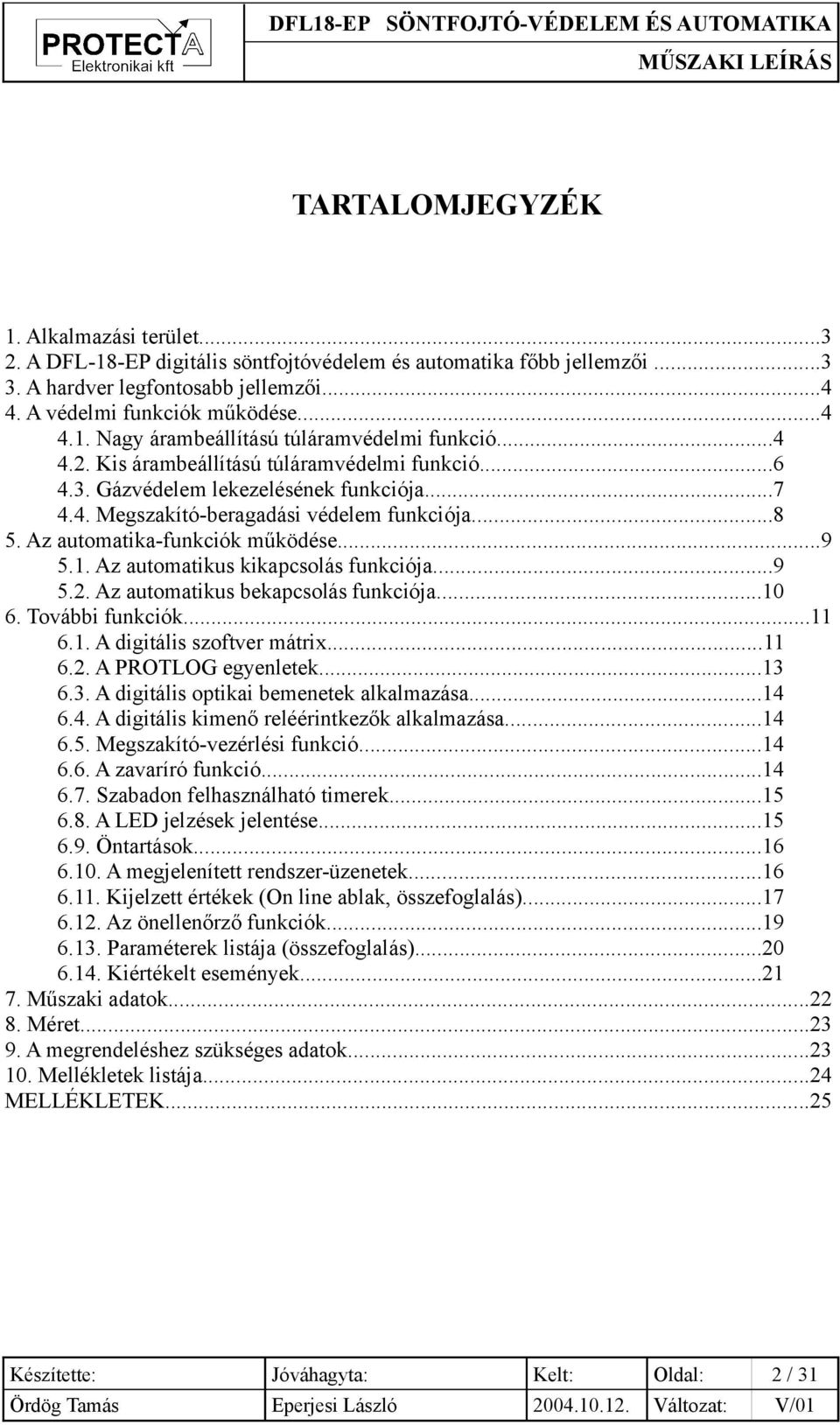

2 TARTALOMJEGYZÉK 1. Alkalmazási terület A DFL-18-EP digitális söntfojtóvédelem és automatika főbb jellemzői A hardver legfontosabb jellemzői A védelmi funkciók működése Nagy árambeállítású túláramvédelmi funkció Kis árambeállítású túláramvédelmi funkció Gázvédelem lekezelésének funkciója Megszakító-beragadási védelem funkciója Az automatika-funkciók működése Az automatikus kikapcsolás funkciója Az automatikus bekapcsolás funkciója További funkciók A digitális szoftver mátrix A PROTLOG egyenletek A digitális optikai bemenetek alkalmazása A digitális kimenő reléérintkezők alkalmazása Megszakító-vezérlési funkció A zavaríró funkció Szabadon felhasználható timerek A LED jelzések jelentése Öntartások A megjelenített rendszer-üzenetek Kijelzett értékek (On line ablak, összefoglalás) Az önellenőrző funkciók Paraméterek listája (összefoglalás) Kiértékelt események Műszaki adatok Méret A megrendeléshez szükséges adatok Mellékletek listája...24 MELLÉKLETEK...25 Készítette: Jóváhagyta: Kelt: Oldal: 2 / 31

3 1. Alkalmazási terület A DFL-18-EP teljesen numerikus söntfojtóvédelmet és automatikát nagy/nagyfeszültségű transzformátorok tercier tekercsére csatlakozó söntfojtók védelmi és automatikafeladatainak ellátására alkalmazzák. 2. A DFL-18-EP digitális söntfojtóvédelem és automatika főbb jellemzői A DFL-18-EP védelem-automatika-készülék minden része a PROTECTA kft. EuroProt elnevezésű, több mikroprocesszoros intelligencia együttműködésére alkalmas, nagyfokú zavarvédelemmel rendelkező készülékcsaládjához tartozik. Az egyes készülékek általános, minden EuroProt készülékre jellemző hardver és szoftver leírását, valamint a készülékek részletes kezelését külön kiadványok részletesen tárgyalják. A hardver-szoftver kialakítás kiadványa: EPU-2002 Általános kezelési utasítás a PROTECTA kft. által gyártott EuroProt típusú digitális védelem-automatika készülékek számára Budapest, március. Az újabb fejlesztésű hardver-szoftver kialakítás kiadványa: EPU-2004 EuroProt komplex védelem, hardver és szoftver ismertető és kezelési utasítás Budapest, január. A két kiadványt PROTECTA Elektronikai kft. kérésre rendelkezésre bocsátja. A DFL-18-EP numerikus söntfojtóvédelem és -automatika főbb jellemzői a következők: A készülék a következő védelmi funkciókat foglalja magában: nagy árambeállítású túláramvédelem, kis árambeállítású túláramvédelem (más áramváltóról táplálva), gázvédelem fogadása, megszakító-beragadási védelem. A készülék a következő automatika-funkciókat foglalja magában: automatikus kikapcsolás (külső feszültségreléktől, belső feltételekkel), automatikus bekapcsolás (külső feszültségreléktől, belső feltételekkel). A készülékbe 16 kimenő relé van beépítve, amelyek szoftver-mátrix-szal vezérelhetők. A készülékben egy kártyán 8 optikai csatoló található. A készüléknek folyamatos és periodikus önellenőrző funkciói vannak. A készülék esemény-naplót vezet, amelybe 50 esemény jegyezhető be, és van eseménysorrend rögzítés is 300 darab, 1 ms időfelbontással rögzített digitális esemény számára. Készítette: Jóváhagyta: Kelt: Oldal: 3 / 31

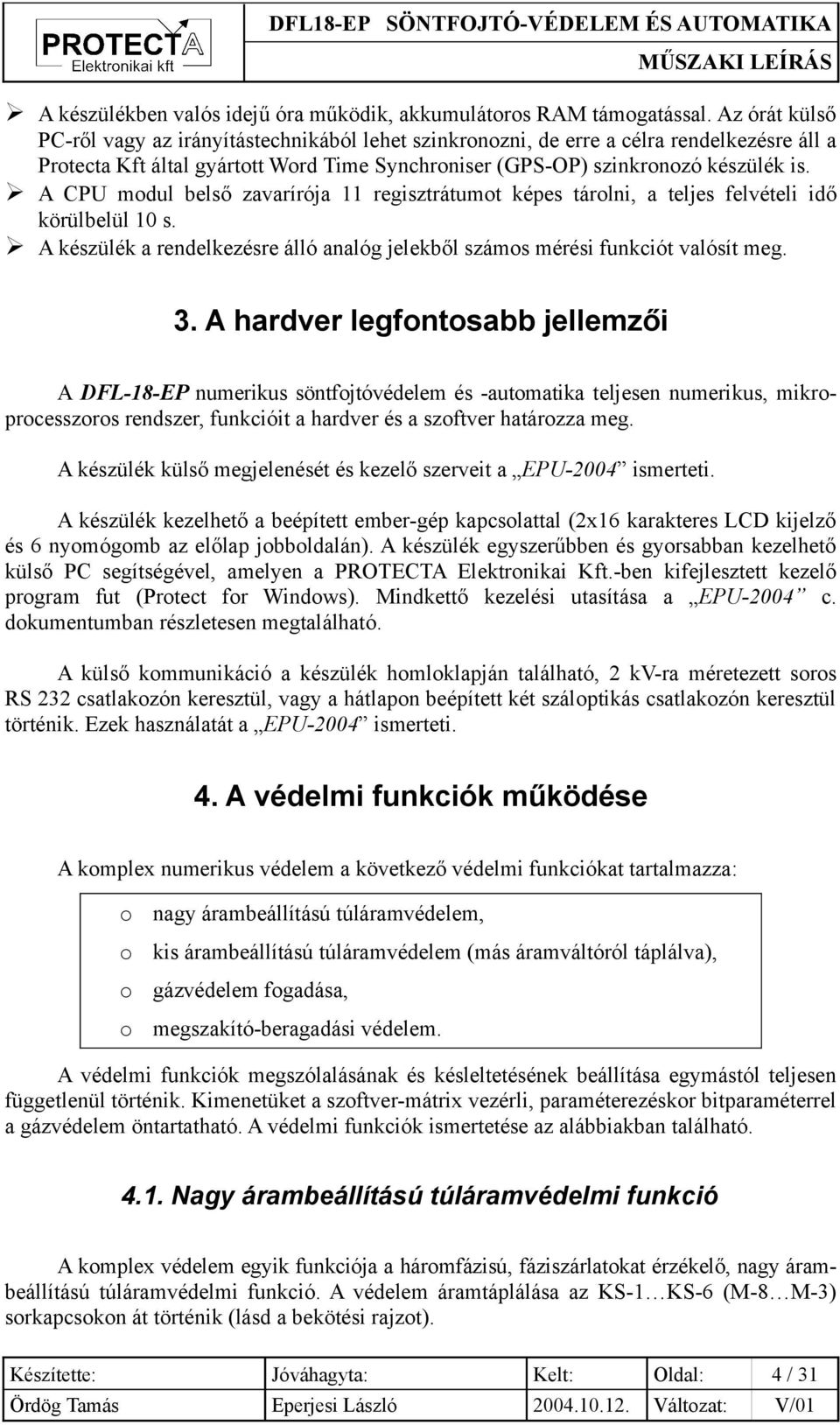

4 A készülékben valós idejű óra működik, akkumulátoros RAM támogatással. Az órát külső PC-ről vagy az irányítástechnikából lehet szinkronozni, de erre a célra rendelkezésre áll a Protecta Kft által gyártott Word Time Synchroniser (GPS-OP) szinkronozó készülék is. A CPU modul belső zavarírója 11 regisztrátumot képes tárolni, a teljes felvételi idő körülbelül 10 s. A készülék a rendelkezésre álló analóg jelekből számos mérési funkciót valósít meg. 3. A hardver legfontosabb jellemzői A DFL-18-EP numerikus söntfojtóvédelem és -automatika teljesen numerikus, mikroprocesszoros rendszer, funkcióit a hardver és a szoftver határozza meg. A készülék külső megjelenését és kezelő szerveit a EPU-2004 ismerteti. A készülék kezelhető a beépített ember-gép kapcsolattal (2x16 karakteres LCD kijelző és 6 nyomógomb az előlap jobboldalán). A készülék egyszerűbben és gyorsabban kezelhető külső PC segítségével, amelyen a PROTECTA Elektronikai Kft.-ben kifejlesztett kezelő program fut (Protect for Windows). Mindkettő kezelési utasítása a EPU-2004 c. dokumentumban részletesen megtalálható. A külső kommunikáció a készülék homloklapján található, 2 kv-ra méretezett soros RS 232 csatlakozón keresztül, vagy a hátlapon beépített két száloptikás csatlakozón keresztül történik. Ezek használatát a EPU-2004 ismerteti. 4. A védelmi funkciók működése A komplex numerikus védelem a következő védelmi funkciókat tartalmazza: o o o o nagy árambeállítású túláramvédelem, kis árambeállítású túláramvédelem (más áramváltóról táplálva), gázvédelem fogadása, megszakító-beragadási védelem. A védelmi funkciók megszólalásának és késleltetésének beállítása egymástól teljesen függetlenül történik. Kimenetüket a szoftver-mátrix vezérli, paraméterezéskor bitparaméterrel a gázvédelem öntartatható. A védelmi funkciók ismertetése az alábbiakban található Nagy árambeállítású túláramvédelmi funkció A komplex védelem egyik funkciója a háromfázisú, fáziszárlatokat érzékelő, nagy árambeállítású túláramvédelmi funkció. A védelem áramtáplálása az KS-1 KS-6 (M-8 M-3) sorkapcsokon át történik (lásd a bekötési rajzot). Készítette: Jóváhagyta: Kelt: Oldal: 4 / 31

5 A túláramvédelmi funkció megvalósítása A DFL-18-EP numerikus söntfojtóvédelem és -automatika nagy árambeállítású túláramvédelmi funkciójának algoritmusa Fourier módszerrel meghatározza az áramok alapharmonikus összetevőjét, és ezt hasonlítja össze a beállítási értékekkel. A funkció középértéket mérő algoritmust tartalmaz. Ha az alapharmonikus érték meghaladja a beállított értéket, a védelmi funkció ébred. Ekkor indul az időmérés, amelynek lejártakor a védelmi funkció kioldást ad. A mérés és a beállítási értékkel való összehasonlítás a három fázisban egymástól függetlenül történik. A késleltetési idő mérése viszont közös a három fázisra, és közös a kioldó parancs kiadása is A beállítandó paraméterek A nagy árambeállítású túláramvédelmi funkció a fenti értelmezésekkel az alábbi ábra szerint a következő paraméterek beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső AV primer névleges AV primer nevl A 50 A I>> / In[Avnévl.] I>>/In[AVnevl] % 5 % t [I>>] t [ I>> ] ms 50 ms egy paraméter van a védelemben A nagy árambeállítású túláramvédelmi funkció kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál a nagy árambeállítású túláramvédelmi funkciók sorai: Külső PC I>> indult I>> kioldott Védelmi Ki LCD Mx I>> indult Mx I>> kioldott Mx Védelmi Ki PROTLOG programozásnál a túláramvédelmi funkciók egyenlet-bemenetei: *-gal jelölve öntartó funkcióval. Külső PC I>> indult I>> működött * I>> indult * I>> működött Készítette: Jóváhagyta: Kelt: Oldal: 5 / 31

6 4.2. Kis árambeállítású túláramvédelmi funkció A komplex védelem másik funkciója a háromfázisú, fáziszárlatokat érzékelő, kis árambeállítású túláramvédelmi funkció. A védelmi funkciót más áramváltók táplálják, mint a nagyáramú funkciót. Áramtáplálása a KS-7 KS-12 (K-8 K-3) sorkapcsokon át történik (lásd a bekötési rajzot) A kis árambeállítású túláramvédelmi funkció megvalósítása A DFL-18-EP numerikus söntfojtóvédelem és -automatika kis árambeállítású túláramvédelmi funkciójának algoritmusa Fourier módszerrel meghatározza az áramok alapharmonikus összetevőjét, és ezt hasonlítja össze a beállítási értékekkel. A funkció középértéket mérő algoritmust tartalmaz. Ha az alapharmonikus érték meghaladja a beállított értéket, a védelmi funkció ébred. Ekkor indul az időmérés, amelynek lejártakor a védelmi funkció kioldást ad. A mérés és a beállítási értékkel való összehasonlítás a három fázisban egymástól függetlenül történik. A késleltetési idő mérése viszont közös a három fázisra, és közös a kioldó parancs kiadása is A beállítandó paraméterek A kis árambeállítású túláramvédelmi funkció a fenti értelmezésekkel az alábbi ábra szerint a következő paraméterek beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső AV primer névleges AV primer nevl A 50 A I> / In[Avnévl.] I>/In[AVnevl] % 5 % t [I>] t [ I> ] ms 50 ms egy paraméter van a védelemben A kis árambeállítású túláramvédelmi funkció kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál a kis árambeállítású túláramvédelmi funkciók sorai: Külső PC LCD I> indult Mx I> indult I> kioldott Mx I> kioldott Védelmi Ki Mx Védelmi Ki Készítette: Jóváhagyta: Kelt: Oldal: 6 / 31

7 PROTLOG programozásnál a kis árambeállítású túláramvédelmi funkciók egyenletbemenetei: *-gal jelölve öntartó funkcióval. Külső PC I> indult I> működött * I> indult * I> működött 4.3. Gázvédelem lekezelésének funkciója A komplex védelem egyik funkciója a külső gázvédelem lekezelésének funkciója A külső gázvédelem lekezelésének megvalósítása A DFL-18-EP numerikus söntfojtóvédelem és -automatika a söntfojtótekercs gázvédelmének kioldását a C-8 (KS-52) sorkapcson fogadja. Kioldó jel vétele esetén 20 ms késleltetés után a mátrix programozása szerint működtet. Öntartatható A beállítandó paraméterek A külső gázvédelem lekezelésének funkciója az öntartás paraméterének beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső Gázvédelem önt. Gazvedelem ont. + vagy / + = igen Öntartás, azaz + beállítása esetén működésekor a gázvédelem öntartásba lép, ezt a készülék SW1 nyomógombjával vagy menüből lehet feloldani A külső gázvédelem lekezelésének funkciója kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál a külső gázvédelem lekezelése funkciójának sorai: Külső PC Gázvéd. Ki Védelmi Ki LCD Mx Gázvédelem ki Mx Védelmi Ki Készítette: Jóváhagyta: Kelt: Oldal: 7 / 31

8 PROTLOG programozásnál a túláramvédelmi funkciók bemenetei: *-gal jelölve öntartó funkcióval. Külső PC Gázvédelem * Gázvédelem 4.4. Megszakító-beragadási védelem funkciója A komplex védelem egyik funkciója a megszakító-beragadási védelem funkciója A megszakító-beragadási védelem funkciójának megvalósítása A DFL-18-EP numerikus söntfojtóvédelem és -automatika megszakító-beragadási védelmi funkciója a logikai vázlat szerint (lásd később) indul, ha a 3TK söntfojtó-megszakító bekapcsolt helyzetben van (C-1 [KS-45]), és az MBi mátrixon-oszlopon át indítást kap. Ekkor t [MB] késleltetése indul, amelynek lejártakor az Msz. berag. mátrix sor aktivizálódik. Programozás szerint működtet. Normál beállítás szerint az MBi mátrix-oszlopot a megfelelő védelmek indítják A beállítandó paraméterek A megszakító-beragadási védelem funkciója a fenti értelmezésekkel az alábbi ábra szerint a következő paraméterek beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső t [MB] t [MB] ms 50 ms A megszakító-beragadási védelem kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál a megszakító-beragadási védelmi funkció sora: Külső PC Msz. berag. LCD Mx Megszak.berag Mátrix-programozásnál a megszakító-beragadási védelmi funkció oszlopa: Külső PC MBi LCD Mxo_Mb_ind PROTLOG programozásnál a megszakító-beragadási védelmi funkciónak nincs bemenete. Készítette: Jóváhagyta: Kelt: Oldal: 8 / 31

9 5. Az automatika-funkciók működése. A komplex numerikus védelem a következő automatika-funkciókat tartalmazza: o o automatikus kikapcsolás (külső feszültségreléktől, belső feltételekkel), automatikus bekapcsolás (külső feszültségreléktől, belső feltételekkel). A készülék az automatikus kikapcsolás és bekapcsolás működtetéseit külső feszültségreléktől érkező parancsok kezdeményezésére hajtja végre. A feszültség csökkenése bekapcsolást, a feszültség emelkedés pedig kikapcsolást kezdeményez. Az automatikus kikapcsolási és bekapcsolási funkciók kézzel az SW2 nyomógombbal béníthatók. A bénításról az előlapon lévő legalsó LED jelzést ad. SW1 megnyomása a bénítást feloldja. Ugyancsak bénítja az automatikus bekapcsolási működtetéseket az C-7 (KS-51) kapcson érkező külső tiltás, valamint a söntfojtótekercs védelmei kioldásainak belső gyűjtött jele: VÉD KI (I>>t, I>t és gázvédelem ki), lásd a Működési (logikai) vázlatot a MELLÉKLETEK-nél. A funkciók paramétereinek beállítása egymástól teljesen függetlenül történik. Az automatika-funkciók ismertetése az alábbiakban található Az automatikus kikapcsolás funkciója Az automatikus kikapcsolás funkciójának megvalósítása. A DFL-18-EP numerikus söntfojtóvédelem és -automatika automatikus kikapcsolás funkciójának kezdeményezésére a külső feszültségcsökkenési védelem a C-2 (KS-46) kapocsra ad jelet. A t [KI késl.] késleltetéssel és t [KI hossza] kikapcsoló impulzushosszkorlátozó által határolt hosszúságú paranccsal ha nincs az automatika bénítva a mátrix Aut. Ki sorát aktivizálja (lásd a Működési (logikai) vázlatot a MELLÉKLETEK-nél), amely a programozás szerinti működtetést végez (pl. bekapcsolja a söntfojtó megszakítóját) A beállítandó paraméterek Az automatikus kikapcsolás funkciója a fenti értelmezésekkel az alábbi ábra szerint a következő paraméterek beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső t [KI késl.] t [Ki kesl.] ms 50 ms t [KI hossza] t [Ki hossza] ms 10 ms Készítette: Jóváhagyta: Kelt: Oldal: 9 / 31

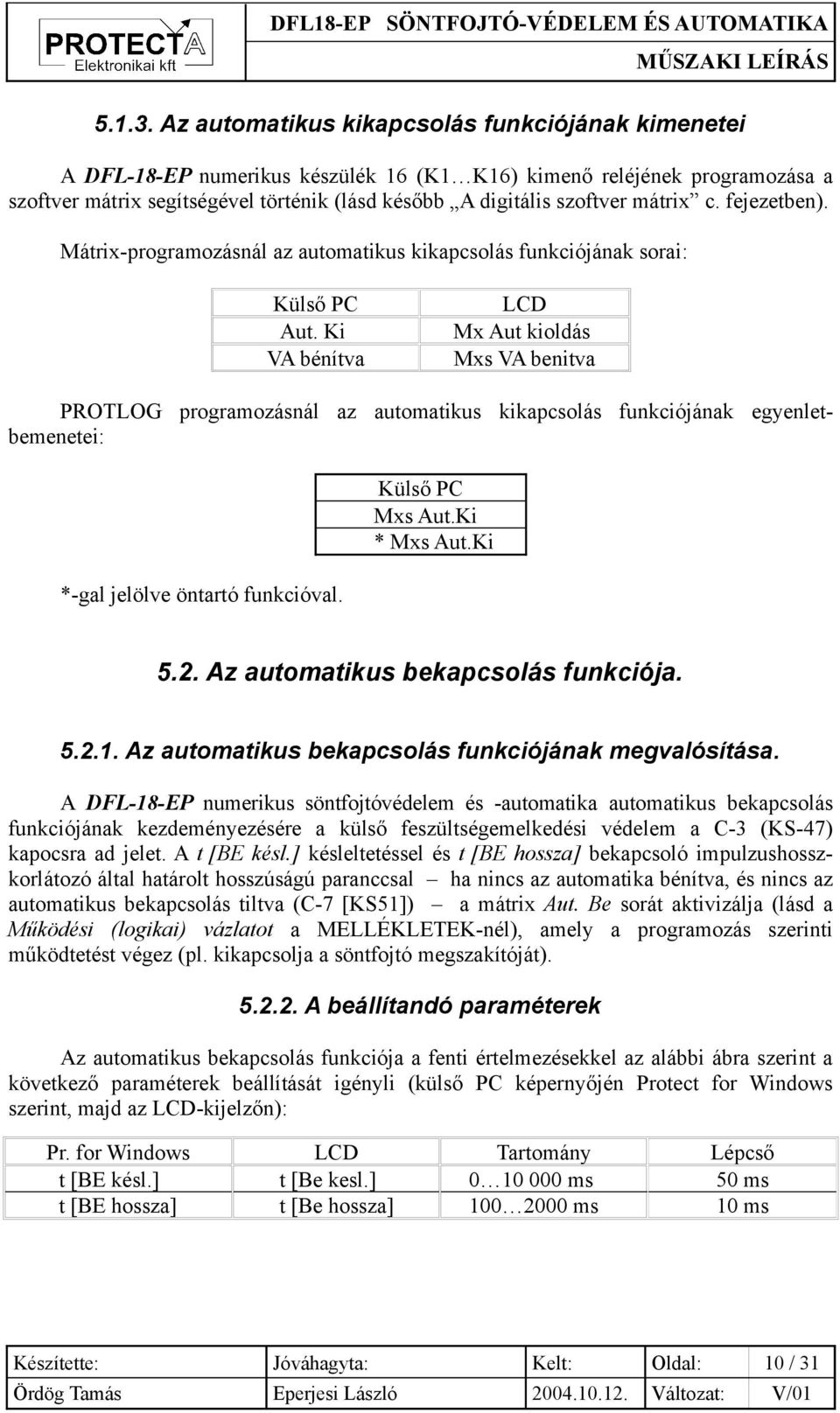

10 Az automatikus kikapcsolás funkciójának kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál az automatikus kikapcsolás funkciójának sorai: Külső PC Aut. Ki VA bénítva LCD Mx Aut kioldás Mxs VA benitva PROTLOG programozásnál az automatikus kikapcsolás funkciójának egyenletbemenetei: *-gal jelölve öntartó funkcióval. Külső PC Mxs Aut.Ki * Mxs Aut.Ki 5.2. Az automatikus bekapcsolás funkciója Az automatikus bekapcsolás funkciójának megvalósítása. A DFL-18-EP numerikus söntfojtóvédelem és -automatika automatikus bekapcsolás funkciójának kezdeményezésére a külső feszültségemelkedési védelem a C-3 (KS-47) kapocsra ad jelet. A t [BE késl.] késleltetéssel és t [BE hossza] bekapcsoló impulzushosszkorlátozó által határolt hosszúságú paranccsal ha nincs az automatika bénítva, és nincs az automatikus bekapcsolás tiltva (C-7 [KS51]) a mátrix Aut. Be sorát aktivizálja (lásd a Működési (logikai) vázlatot a MELLÉKLETEK-nél), amely a programozás szerinti működtetést végez (pl. kikapcsolja a söntfojtó megszakítóját) A beállítandó paraméterek Az automatikus bekapcsolás funkciója a fenti értelmezésekkel az alábbi ábra szerint a következő paraméterek beállítását igényli (külső PC képernyőjén Protect for Windows szerint, majd az LCD-kijelzőn): Pr. for Windows LCD Tartomány Lépcső t [BE késl.] t [Be kesl.] ms 50 ms t [BE hossza] t [Be hossza] ms 10 ms Készítette: Jóváhagyta: Kelt: Oldal: 10 / 31

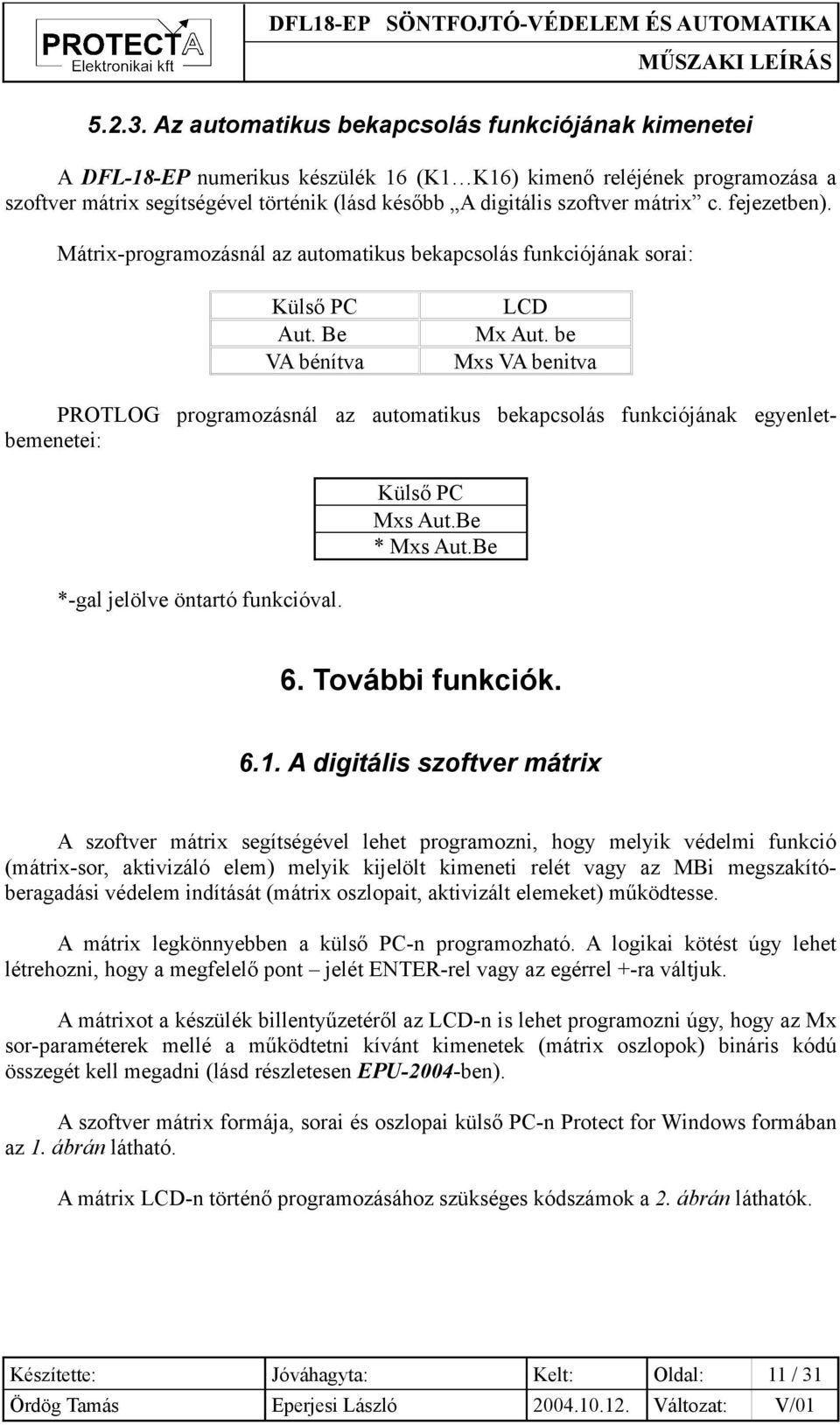

11 Az automatikus bekapcsolás funkciójának kimenetei A DFL-18-EP numerikus készülék 16 (K1 K16) kimenő reléjének programozása a szoftver mátrix segítségével történik (lásd később A digitális szoftver mátrix c. fejezetben). Mátrix-programozásnál az automatikus bekapcsolás funkciójának sorai: Külső PC Aut. Be VA bénítva LCD Mx Aut. be Mxs VA benitva PROTLOG programozásnál az automatikus bekapcsolás funkciójának egyenletbemenetei: *-gal jelölve öntartó funkcióval. Külső PC Mxs Aut.Be * Mxs Aut.Be 6. További funkciók A digitális szoftver mátrix A szoftver mátrix segítségével lehet programozni, hogy melyik védelmi funkció (mátrix-sor, aktivizáló elem) melyik kijelölt kimeneti relét vagy az MBi megszakítóberagadási védelem indítását (mátrix oszlopait, aktivizált elemeket) működtesse. A mátrix legkönnyebben a külső PC-n programozható. A logikai kötést úgy lehet létrehozni, hogy a megfelelő pont jelét ENTER-rel vagy az egérrel +-ra váltjuk. A mátrixot a készülék billentyűzetéről az LCD-n is lehet programozni úgy, hogy az Mx sor-paraméterek mellé a működtetni kívánt kimenetek (mátrix oszlopok) bináris kódú összegét kell megadni (lásd részletesen EPU-2004-ben). A szoftver mátrix formája, sorai és oszlopai külső PC-n Protect for Windows formában az 1. ábrán látható. A mátrix LCD-n történő programozásához szükséges kódszámok a 2. ábrán láthatók. Készítette: Jóváhagyta: Kelt: Oldal: 11 / 31

12 1. ábra Szoftver mátrix a külső PC-n. A mátrix-kimenetek (mátrix-oszlopok) és kódjai a következők: Mátrix-oszlopelem: Kód érték: K1 kimenő relé 2 0 = 1 K2 kimenő relé 2 1 = 2 K3 kimenő relé 2 2 = 4 K4 kimenő relé 2 3 = 8 K5 kimenő relé 2 4 = 16 K6 kimenő relé 2 5 = 32 K7 kimenő relé 2 6 = 64 K8 kimenő relé 2 7 = 128 K9 kimenő relé 2 8 = 256 K10 kimenő relé 2 9 = 512 K11 kimenő relé 2 10 = 1024 K12 kimenő relé 2 11 = 2048 K13 kimenő relé 2 12 = 4096 K14 kimenő relé 2 13 = 8192 K15 kimenő relé 2 14 = K16 kimenő relé 2 15 = MBi indítás 2 16 = ábra. A mátrix-kódjai (LCD). Készítette: Jóváhagyta: Kelt: Oldal: 12 / 31

13 A mátrix-bemenetek (mátrix-sorok), amelyek működtethetik a kimeneteket, a következők: Mátrix-sorelem: Mx I> indult Mx I> kioldott Mx I>> indult Mx I>> kioldott Mx Gazvedelem ki Mx Megszak.berag Mx Aut kioldas Mx Aut. be Mx vedelmi ki Mx zavariro ind Mx be retesz Mxs VA benitva Mx Input 4 Mx Input 5 Mx Input 6 3. ábra. A szoftver mátrix-sorai (LCD) A PROTLOG egyenletek. A készülékben rendelkezésre álló digitális jelekkel logikai egyenleteket lehet programozni, amely egyenletek eredményei szabadon felhasználhatók Az egyenletek bemenetei. A logikai egyenletek rendelkezésre álló bemeneteit a következő táblázat tartalmazza. Bemenet jele: I> indult I>> indult I> működött I>> működött Gázvédelem Mxs Aut.Ki Mxs Aut.Be * I> indult * I>> indult * I> működött * I>> működött * Gázvédelem * Mxs Aut.Ki * Mxs Aut.Be Készítette: Jóváhagyta: Kelt: Oldal: 13 / 31

14 Az egyenletek kimenetei. Kimenet jele: Zav.szint.Ind. Zav.élvez.Ind. Magyarázat: Zavaríró szintérzékeny indítása Zavaríró élvezérelt indítása Az egyenletek programozása. Az egyenleteket csak külső PC-n a Protect for Windows kezelő program grafikus egyenletszerkesztő funkciója segítségével lehet programozni (a készülék LCD kijelzője erre nem ad lehetőséget). A programozás módszerét a EPU-2004 ismerteti A digitális optikai bemenetek alkalmazása. A készülékbe 8 digitális bemenet van beépítve. Ezek közül öt bemenethez meghatározott funkció csatlakozik (lásd a Működési (logikai) vázlatot a MELLÉKLETEKnél), a három szabadon felhasználható bemenet a szoftver mátrixon keresztül programozható A digitális kimenő reléérintkezők alkalmazása. A DFL-18-EP készülék hardver konfigurációjának megfelelően 16 kimenő reléérintkezőt szolgál ki. Mind a 16 kimenő relét a szoftver mátrix-szal lehet programozni (lásd A digitális szoftver mátrix c. fejezetben)) Megszakító-vezérlési funkció. A Protect for Windows kezelőprogram egyik ablaka alkalmas lehet a készüléken keresztül kapcsolási parancsok kiadására. A DFL-18-EP készülékbe megszakító-vezérlés nincs beépítve A zavaríró funkció A CPU modul egy beépített egyszerűsített zavaríró funkciót tartalmaz. Ez a zavaríró a DFL-18-EP készülékben mintavételezett analóg jeleket és digitális csatornákat rögzíti. A funkciónak nincs saját ember-gép kapcsolata és kijelzője, csak külső PC-vel képes kommunikálni a készülék fénykábeles kapcsolatán keresztül. A felvételek csak a külső számítógép képernyőjén analizálhatók, innen nyomtathatók, vagy egy központi kiértékelő munkahelyre továbbíthatók. Készítette: Jóváhagyta: Kelt: Oldal: 14 / 31

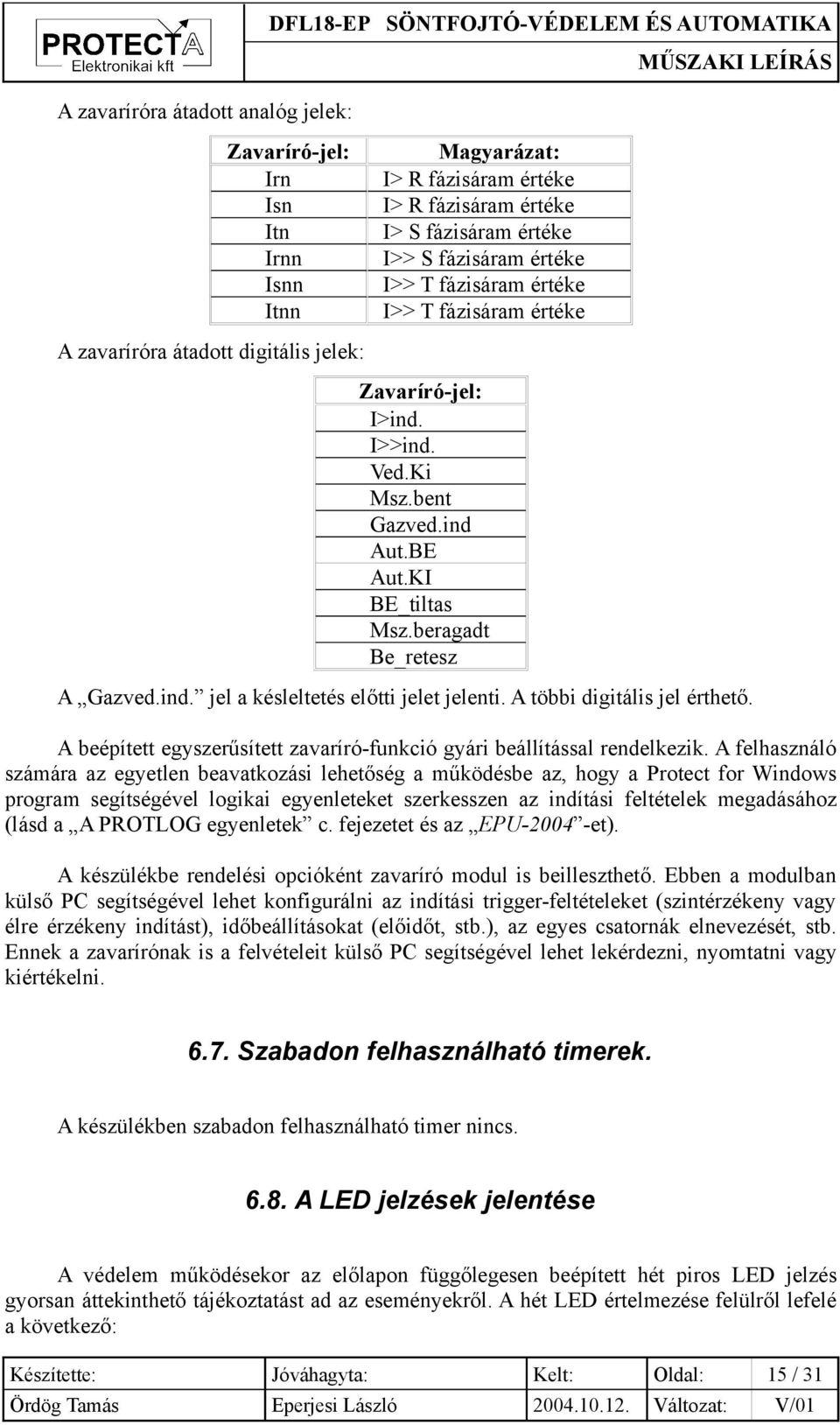

15 A zavaríróra átadott analóg jelek: DFL18-EP SÖNTFOJTÓ-VÉDELEM ÉS AUTOMATIKA Zavaríró-jel: Irn Isn Itn Irnn Isnn Itnn A zavaríróra átadott digitális jelek: Magyarázat: I> R fázisáram értéke I> R fázisáram értéke I> S fázisáram értéke I>> S fázisáram értéke I>> T fázisáram értéke I>> T fázisáram értéke Zavaríró-jel: I>ind. I>>ind. Ved.Ki Msz.bent Gazved.ind Aut.BE Aut.KI BE_tiltas Msz.beragadt Be_retesz A Gazved.ind. jel a késleltetés előtti jelet jelenti. A többi digitális jel érthető. A beépített egyszerűsített zavaríró-funkció gyári beállítással rendelkezik. A felhasználó számára az egyetlen beavatkozási lehetőség a működésbe az, hogy a Protect for Windows program segítségével logikai egyenleteket szerkesszen az indítási feltételek megadásához (lásd a A PROTLOG egyenletek c. fejezetet és az EPU et). A készülékbe rendelési opcióként zavaríró modul is beilleszthető. Ebben a modulban külső PC segítségével lehet konfigurálni az indítási trigger-feltételeket (szintérzékeny vagy élre érzékeny indítást), időbeállításokat (előidőt, stb.), az egyes csatornák elnevezését, stb. Ennek a zavarírónak is a felvételeit külső PC segítségével lehet lekérdezni, nyomtatni vagy kiértékelni Szabadon felhasználható timerek. A készülékben szabadon felhasználható timer nincs A LED jelzések jelentése A védelem működésekor az előlapon függőlegesen beépített hét piros LED jelzés gyorsan áttekinthető tájékoztatást ad az eseményekről. A hét LED értelmezése felülről lefelé a következő: Készítette: Jóváhagyta: Kelt: Oldal: 15 / 31

16 Felirat a LED mellett: LCD Fojtó bekapcsolva Automatikus ki be Védelem kioldott Megszakító beragadás Bekapcsolás reteszelve Automatika bénítva Értelmezés: figyelmeztető LED: ha az LCD kijelzőn üzenet jelent meg, ha paraméter változtatás vagy jóváhagyása éppen lehetséges a védett sönfojtótekercs megszakítója bekapcsolt helyzetben van automatikus bekapcsolás vagy kikapcsolás történt I>>t, I>t vagy gázvédelem kioldott megszakító-beragadás történt bekapcsolás védelemkioldás vagy külső tiltás miatt reteszelve az automatika az SW2 kapcsolóval bénítva 6.9. Öntartások. A külső gázvédelem lekezelésének funkciója az öntartás paraméterének beállításával öntartható. A paraméter: Pr. for Windows LCD Tartomány Lépcső Gázvédelem önt. Gazvedelem ont. + vagy / + = igen Öntartás, azaz + beállítása esetén működésekor a gázvédelem öntartásba lép, ezt a készülék SW1 nyomógombjával vagy menüből lehet feloldani A megjelenített rendszer-üzenetek Ha valamelyik védelmi funkció működött, illetve ha az önellenőrző rendszer hibát mutatott ki, akkor az LCD-kijelzőn szöveges üzenet jelenik meg. A következő lista a lehetséges rendszer-üzeneteket mutatja. Üzenet szövege: Értelmezés: EEPROM hiba! EEPROM hiba következett be A memoria akku lemerult! a RAM memória akkumulátora lemerült Onellenorzes : A/D hiba az automatikus önellenőrzés hibát talált +- 15V segedtap kimaradas! a készülék egyenáramú ellátása kimaradt Az utolso torles ota nincs! esemény-lekérdezéskor nincs üzenet (menüben történt lekérdezéskor jelenik meg) I>t fokozat mukodott! kis árambeállítású túláramvédelem működött I>>t fokozat mukodott! nagy árambeállítású túláramvédelem működött Gazvedelem mukodott! gázvédelem kioldott Be tiltas erkezett! automatikus bekapcsolás letiltva Msz.beragvedelem mukodott megszakító-beragadási védelem működött DFL V/01 verzió-megadás (menüben történt lekérdezéskor jelenik meg) Készítette: Jóváhagyta: Kelt: Oldal: 16 / 31

17 Az üzeneteket ENTER nyomógombbal lehet nyugtázni, aminek hatására az üzenet törlődik. Ha egyszerre több üzenet is érvényben van, akkor az ENTER megnyomása után a következő aktuális üzenet jelenik meg. Az utolsó üzenet nyugtázása után az utolsó érvényes egyéb kijelzés lesz látható, és kialszik az üzeneteket jelző piros LED is. Az aktuális üzenetek nem korrekt időrendben jelennek meg, hanem a fenti lista sorrendjében. A védelmi funkciók üzenetei, valamint az önellenőrzések hibajelzései az eseménynaplóban kerülnek tárolásra, amelyben egyszerre 50 esemény tárolható. A digitális eseménysorrend-rögzítőben az események 1 ms időfelbontással kerülnek bejegyzésre, itt 300 esemény tárolására van hely. Ezek az események nem vesznek el a nyugtázás után sem. Az eseménynapló kijelezhető a saját menü-rendszer segítségével is, és mind az esemény-napló tartalma, mind pedig az eseménysorrend-rögzítő tartalma megjeleníthető a soros vonalon keresztül csatlakoztatott külső PC képernyőjén, vagy az irányítástechnikai rendszerben is (részletes kezelésüket lásd az EPU ben) Kijelzett értékek (On line ablak, összefoglalás). 4. ábra. A teljes On-line ablak külső PC-n. Készítette: Jóváhagyta: Kelt: Oldal: 17 / 31

18 A védelmekben alkalmazott algoritmusok mintegy melléktermékként számos mennyiséget mérnek, illetve számítanak. Ezek lekérdezhetők a soros vonalon csatlakozó számítógép ablakjában (On-line ablakban), a készülék alfa-numerikus kijelzőjén (LCDkijelzőn), megjeleníthetők az opciós grafikus kijelző sémaképén, és rendelkezésre állhatnak az opciós irányítástechnikai rendszerben is A külső PC-n megjeleníthető értékek. A mért és számított mennyiségek (mért áramok), a védelmi funkciók mennyiségei és státusa (megszólalások, kioldások), a kioldások összesített száma és az inputok státusa, valamint egyéb szerviz-információk megjeleníthetők a soros vonalon csatlakozó számítógép képernyőjén az On-line ablakban (lásd a 3. ábrát és részleteiben az EPU-2004 vonatkozó részét) Az LCD-n megjeleníthető értékek. Az LCD-n a menürendszer keretében a Teszt menüben egymás után lehet megjeleníteni a számított és mért értékeket: Ir> [A] Is> [A] It> [A] Ir>> [A] Is>> [A] It>> [A] R fázisú áram primer eff. értékben a kis árambeállítású túlá.véd. áramváltóján S fázisú áram primer eff. értékben a kis árambeállítású túlá.véd. áramváltóján T fázisú áram primer eff. értékben a kis árambeállítású túlá.véd. áramváltóján R fázisú áram primer eff. értékben a nagy árambeállítású túlá.véd. áramváltóján S fázisú áram primer eff. értékben a nagy árambeállítású túlá.véd. áramváltóján T fázisú áram primer eff. értékben a nagy árambeállítású túlá.véd. áramváltóján A védelmi funkciók egyes státuszjelzéseinek értelmezésére (lásd az előző ábra két utolsó tételét) az EPU-2002 ad felvilágosítást. Az alábbi ismertetés vázlatot ad, és a felsorolás a tételeket adja meg. Az LCD-kijelzőn az ON-LINE információk után lépéssel az EuroProt készülék első státus-ablaka következik, majd következő lépéssel a második. Az első ablak képe pl.: DFL-18-EP 1.status: 11O111O1 Az ablakban a körvonalas számok azt jelentik, hogy a kódszámok villognak. Az 1 kódszám a státus aktív állapotát (érvényességét) jelenti, a O kódszám pedig azt, hogy a státus inaktív állapotú (nem érvényes, nem áll fenn). Készítette: Jóváhagyta: Kelt: Oldal: 18 / 31

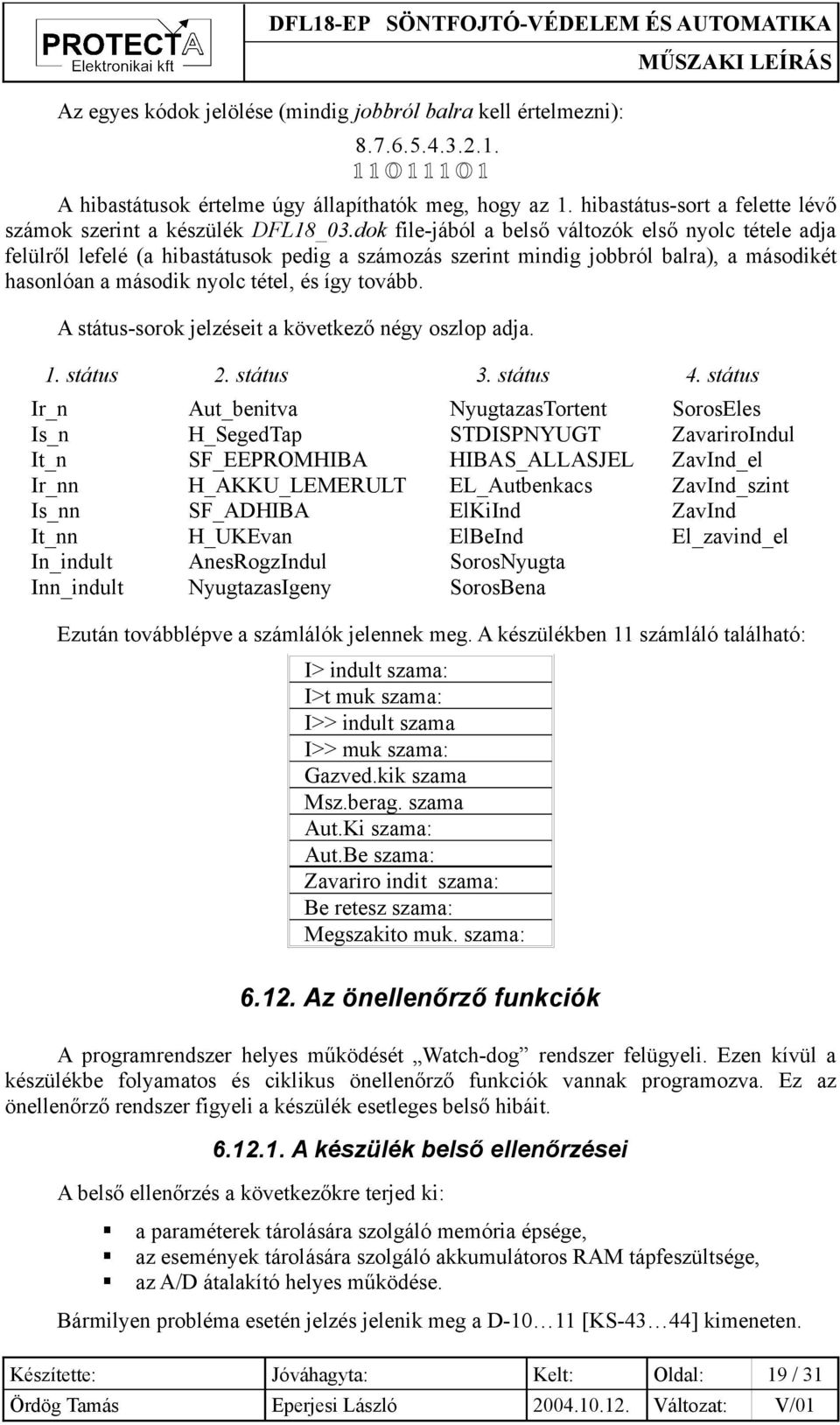

19 Az egyes kódok jelölése (mindig jobbról balra kell értelmezni): O O 1 A hibastátusok értelme úgy állapíthatók meg, hogy az 1. hibastátus-sort a felette lévő számok szerint a készülék DFL18_03.dok file-jából a belső változók első nyolc tétele adja felülről lefelé (a hibastátusok pedig a számozás szerint mindig jobbról balra), a másodikét hasonlóan a második nyolc tétel, és így tovább. A státus-sorok jelzéseit a következő négy oszlop adja. 1. státus 2. státus 3. státus 4. státus Ir_n Aut_benitva NyugtazasTortent SorosEles Is_n H_SegedTap STDISPNYUGT ZavariroIndul It_n SF_EEPROMHIBA HIBAS_ALLASJEL ZavInd_el Ir_nn H_AKKU_LEMERULT EL_Autbenkacs ZavInd_szint Is_nn SF_ADHIBA ElKiInd ZavInd It_nn H_UKEvan ElBeInd El_zavind_el In_indult AnesRogzIndul SorosNyugta Inn_indult NyugtazasIgeny SorosBena Ezután továbblépve a számlálók jelennek meg. A készülékben 11 számláló található: I> indult szama: I>t muk szama: I>> indult szama I>> muk szama: Gazved.kik szama Msz.berag. szama Aut.Ki szama: Aut.Be szama: Zavariro indit szama: Be retesz szama: Megszakito muk. szama: Az önellenőrző funkciók A programrendszer helyes működését Watch-dog rendszer felügyeli. Ezen kívül a készülékbe folyamatos és ciklikus önellenőrző funkciók vannak programozva. Ez az önellenőrző rendszer figyeli a készülék esetleges belső hibáit A készülék belső ellenőrzései A belső ellenőrzés a következőkre terjed ki: a paraméterek tárolására szolgáló memória épsége, az események tárolására szolgáló akkumulátoros RAM tápfeszültsége, az A/D átalakító helyes működése. Bármilyen probléma esetén jelzés jelenik meg a D [KS-43 44] kimeneten. Készítette: Jóváhagyta: Kelt: Oldal: 19 / 31

20 A megszakító működtető körök ellenőrzései (opciós, külön rendelésre). Ha a készülékben ÜKE modul is van, akkor a megszakító kioldó és bekapcsoló köreinek folyamatos ellenőrzése is megvalósítható. Ennek elvét és használatát a EPU-2004 vonatkozó része mutatja be. Az ÜKE kártyán működtetőkör-ellenőrzés céljára található három optikai csatolós bemenet. Egyikre a megszakító 1. kioldó körét, a másikra a 2. kioldó kört, míg a harmadikra a bekapcsoló kört kell rákötni Paraméterek listája (összefoglalás). A külső PC-n megjeleníthető paraméterek listája az 5. ábrán látható. 5. ábra. Paraméterek összesítő listája külső képernyőn. Készítette: Jóváhagyta: Kelt: Oldal: 20 / 31

21 6.14. Kiértékelt események. A külső PC-n megjeleníthető kiértékelt események közül példaként egy esemény képe a 6. ábrán látható. 6. ábra. Egy kiértékelt esemény a külső PC-n. Készítette: Jóváhagyta: Kelt: Oldal: 21 / 31

22 7. Műszaki adatok. Névleges szekunder áram, I n 1 A vagy 5 A, Névleges frekvencia 50 Hz Terhelhetőség, áramváltókörök, termikus, tartós 2xI n 1 s 100xI n (ha I n = 1 A) 50xI n (ha I n = 5 A) Terhelhetőség, dinamikus 100xI n Áramrelék pontossága (30 % I n felett) ± 2 % Áramrelék ejtőviszonya > 97 % Digitális késleltetések pontossága, 10 ms-os ± 3 ms 1 s-os ± 12 ms Kimenő érintkezők villamos adatai: névleges kapcsolási feszültség 250 V tartós terhelőáram 8 A bekapcsolási áram 16 A egyenáramú megszakítóképesség 220 V-nál, tiszta konduktív terhelésnél 0,25 A L/R = 40 ms-os terhelésnél 0,14 A (ÍV) opcióként, L/R = 40 ms-os terhelésnél 4 A Működtető egyenfeszültség (ugyanazon tápegység) 220 V feszültségtűrés V Üzemi hőmérséklet C Szigetelési szilárdság (IEC 255) 2 kv, 50 Hz 5 kv, 1,2/50 µs Zavarvédettség (IEC 255) 2,5 kv, 1 MHz Elektrosztatikus kisülés (ESD) (IEC 801-2) 8 kv Ismétlődő gyors tranziens (BURST) (IEC 801-4) 2 kv Elektromágneses (rádiófrekvenciás) sugárzás IEC A PROTECTA Elektronikai kft júliusa óta a TÜV Bayern-Sachsen által tanúsított ISO 9001 szerinti minőségbiztosítási rendszerrel rendelkezik. Készítette: Jóváhagyta: Kelt: Oldal: 22 / 31

23 8. Méret. A DFL-18-EP digitális söntfojtótekercsvédelem és automatika rack-szerelésű EuroProt készülék. Beépíthető önálló relédobozba vagy szabványos 19 -os szekrénybe. Az önálló relédoboz befoglaló méretei: szélesség: 342 mm, magasság (sorkapcsokkal): 210 mm, mélység: 236 mm. A szabványos 19 -os szekrénybe építhető változat befoglaló méretei az alábbiak: szélesség: 483 mm, magasság: 132,5 mm, mélység: 201 mm. Kapocslécek típusa: nem bontható sorkapcsok, SAK 2,5 Krag Weidmüller. A készülék körvonalrajzai a MELLÉKLETEK között található meg. 9. A megrendeléshez szükséges adatok. A készülék megrendeléshez az alábbi adatokat kell csatolni: - A védelem típusa: DFL-18-EP - Névleges tápfeszültség - Névleges áram [1 A, 5 A] - A készülék dobozolása (19 -os szekrénybe szerelt, relétáblára szerelt vagy süllyesztett) Opciók: - Kimeneti érintkezők speciális megszakítóképessége (opció: 4 A) - Opcióként kért egyéb részek (működtetőkör-ellenőrzés, irányítástechnika, stb.) Készítette: Jóváhagyta: Kelt: Oldal: 23 / 31

24 10. Mellékletek listája. Az egyes készülékek általános, minden EuroProt készülékre jellemző hardver és szoftver leírását, valamint a készülékek részletes kezelését külön kiadványok részletesen tárgyalják. A hardver-szoftver kialakítás kiadványa: EPU-2002 Általános kezelési utasítás a PROTECTA kft. által gyártott EuroProt típusú digitális védelem-automatika készülékek számára Budapest, március. Az újabb fejlesztésű hardver-szoftver kialakítás kiadványa: EPU-2004 EuroProt komplex védelem, hardver és szoftver ismertető és kezelési utasítás Budapest, január. A két kiadványt PROTECTA Elektronikai kft. kérésre rendelkezésre bocsátja. File-okban megadott leírások: Paraméterek, On-line képernyők, PROTLOG egyenletek, kiértékelt események, digitális események a Protect for Windows programmal a készülékekhez tartozó.bla és.gra (.blk,.grf), illetve.dok file-ok jelenítik meg. Ez a Műszaki Leírás olyan helyeken részben tartalmazza ezeket az adatokat, ahol a készülékek ismertetéséhez célszerű volt ábrában megjeleníteni. Kérhető leírások: - EPU-2002 EuroProt kezelési utasítás - EPU-2004 EuroProt kezelési utasítás Mellékelt rajzok: - DFL-18-EP sorkapocs bekötési rajz - DFL-18-EP konfigurációs rajz - DFL-18-EP működési (logikai) vázlat - DFL-18-EP 19 -os rack körvonalrajza - DFL-18-EP előlap rajz - DFL-18-EP relédoboz körvonalrajza. - DFL-18-EP fiók-elhelyezési rajz PROTECTA Elektronikai kft 1158 Budapest, Késmárk-u. 7. Telefon: , , Telefax: Fejlesztési osztály, telefon/fax: Készítette: Jóváhagyta: Kelt: Oldal: 24 / 31

25 MELLÉKLETEK "M" AV * sz. Megnevezés Ks 8 1I R 1 7 1I R 2 6 1I S 3 5 1I S 4 4 1I T 5 3 1I T "K" AV * sz. Megnevezés Ks 8 2I R 7 7 2I R 8 6 2I S 9 5 2I S I T I T "G" R4e sz. Megnevezés Ks 1 K K K K K K K K4 20 "F" R4 sz. Megnevezés Ks 1 K K K K K K K K8 28 "E" R4e sz. Megnevezés Ks 1 K K K K K K K K12 36 "D" R4 sz. Megnevezés Ks 1 K K K K K K ÜKE ÜKE "C" OPTO F sz. Megnevezés Ks 1 3TK. BENT 45 2 KI(U<) 46 3 BE(U>) 47 4 INPUT INPUT INPUT BE TILTÁS 51 8 GÁZVÉDELEM 52 9 OPTO (1,2,3) OPTO (4,5,6) OPTO (7) OPTO (8) 56 "A","B" TÁP sz. Megnevezés Ks 1 TÁP 220V TÁP 220V MEGJEGYZÉS: HUZALOK:*-VMKH 2.5mm 2 FEKETE TÖBBI HUZAL:VMKH 1 mm 2 FEKETE FÖLDELÉS:VMKH 2.5mm 2 ZÖLD-SÁRGA Sorkapocs-bekötés. -TÖBB HELYRE MENŐ VEZETÉK Tervez Szerkeszt Rajzoló BNÉ Ellenőr Témafelelős: Jóváhagyta: Megnevezés: Tárgy: DFL18/EP (1A) 84TE Sorkapocs bekötés PROTECT Elektronikai kft. Rajzszám: FE Lapokszáma: 3 2/3 sz. Készítette: Jóváhagyta: Kelt: Oldal: 25 / 31

26 KS sorkapcsok MÁTRIX Működési (logikai) vázlat. Készítette: Jóváhagyta: Kelt: Oldal: 26 / 31

27 Előlap. Készítette: Jóváhagyta: Kelt: Oldal: 27 / 31

28 Nyáklap-kiosztás. Készítette: Jóváhagyta: Kelt: Oldal: 28 / 31

29 Konfiguráció. Készítette: Jóváhagyta: Kelt: Oldal: 29 / 31

30 19 -os rack körvonalrajza. Készítette: Jóváhagyta: Kelt: Oldal: 30 / 31

31 Relédoboz körvonalrajza. Készítette: Jóváhagyta: Kelt: Oldal: 31 / 31
