1 2017.A

2 Az EMH világszerte Az ENGINEERED MATERIAL HANDLING vállalat mind az 5 földrészen rendelkezik képviselettel. A már megvalósított projektjeink a legkülönbözőbb körülmények között üzemelnek, és minden ágazatban megtalálhatók. Az ENGINEERED MATERIAL HANDLING vállalat anyagmozgató felszerelések teljes sorozatának fejlesztésével, gyártásával és értékesítésével foglalkozik a 125 kg és 250 t közötti súlytartományhoz. Tapasztalt csapatunk az évek során több ezer kiszállított emelőműre lehet büszke. Vállalatunk erősségei a kiváló minőségű sorozatgyártású komponensek és a speciális gyártmányok. Szinte minden megkeresésnek eleget tudunk tenni, és arra törekszünk, hogy megtaláljuk ügyfeleinknek az ár és kivitel szempontjából legjobb megoldást. Pótalkatrészközpontjaink az Egyesült Államokban, Indiában és Németországban találhatók, ahonnan gyorsan és világszerte tudunk szervizszolgáltatásokat nyújtani. Ezek segítségével gördülékeny és megbízható pótalkatrész-ellátást szavatolhatunk Amerikában, Ázsiában és Európában. Ezenkívül ma már több mint 40 országban működünk együtt partnereinkkel, kiegészítve ezzel globális szervizellátásunkat. A globálisan tevékenykedő EMH ezért mind a termékeket, mind a szolgáltatásokat tekintve a minőség letéteményese. Következő berendezéseinkkel több ágazatot is kiszolgálunk: híddaruk portáldaruk lágy járású sínrendszerek forgódaruk szabadon álló berendezések darukészletek sorozatgyártású emelőművek sorozatgyártású kerékszekrények csörlőművek valamint vevői igények szerinti darukomponensek 2 3

3 MODELL E Modell E rövid macska egyedülálló teherbírási tartomány 25 t-ig ABM Greiffenberger gyártmányú emelőmotorok Nord gyártmányú macskahaladás motorok strapabíró, teljes egészében hegesztett macskakeret EMH dugaszolható gyorscsatlakozók kopásmentes acél kötélvezető Az EMH Modell E egysínes futómacskája rendkívül kis holttereket és horogméreteket kínál. Ez a kompakt, teljes egészében hegesztett keretnek köszönhető, amelyben optimálisan helyeztük el az összes komponenst. A kötéldob és az emelőmotor párhuzamos elrendezése szintén hozzájárul a Modell E rövid macska kompakt összképéhez. Ez az elrendezés ezenkívül rendkívül megkönnyíti a szervizelést és karbantartást. Az egyedülálló, rendkívül széles, 2,5 és 25 tonna közötti teherbírási tartomány, valamint a Modell E rövid macska különböző karimaméretekhez való rögzítésének lehetősége révén ez a csörlőmű egy igazi mindenes, amely az Ön elvárásainak is megfelel majd. 4 5

4 MODELL D Modell D kétsínes futómacska teherbírási tartomány 40 t-ig (2-fokozatú emelési sebesség) teherbírási tartomány 60 t-ig (fokozatmentes emelési sebesség) ABM Greiffenberger gyártmányú emelőmotorok Nord / Bonfiglioli gyártmányú macskamozgató motorok strapabíró, teljes egészében hegesztett macskakeret EMH dugaszolható gyorscsatlakozók kopásmentes acél kötélvezető Az EMH Modell D kétsínes futómacskája egy közepes teherbírási tartományban használható kompakt csörlőmű. A kötéldob és az emelőmotor párhuzamos elrendezése révén a macska karbantartása igen egyszerű. Az egyoldalú, csuklós hajtóműtartó-csatlakozás szavatolja a macska összes futókerekének teljes felfekvését. Így optimálisan oszolnak el az tartószerkezeten a daru üzem során fellépő erők. Az alacsony beszerelési magasságnak, a kedvező beszerzési költségnek, valamint a rugalmasan megválasztható, szabványosított macska nyomtávoknak köszönhetően ez a macska minden igényt kielégít a közepes teherbírási tartományban. 6 7

5 MODELL Z Modell Z kétsínes futómacska teherbírási tartomány 80 t-ig két ABM Greiffenberger gyártmányú emelőmotor Nord / Bonfiglioli gyártmányú macskamozgató motorok strapabíró, teljes egészében hegesztett macskakeret EMH dugaszolható gyorscsatlakozók kopásmentes acél kötélvezető Az EMH Modell Z kétsínes futómacskája dupla emelőművel egy teljes egészében hegesztett keretből áll, amelynek geometriája optimálisan illeszkedik a két emelőműmotorhoz. Mivel ez a macska két emelőmotorral rendelkezik, ezért a kötéldob és az emelőmotor párhuzamos elrendezése igen egyszerűvé teszi a karbantartást és szervizt. Az egyoldalú, csuklós hajtóműtartó-csatlakozás szavatolja az emelőmű mind a négy kerekének felfekvését, aminek révén optimálisan oszolnak el az tartószerkezeten a daru üzem során fellépő erők. Kompakt felépítése, valamint a két különböző, szabványosított macska nyomtáv közötti választás lehetősége révén az EMH Modell Z kétsínes futómacskája ideális választás szűk helykínálat esetén. 8 9

6 MODELL CM MODELL SU Modell CM egysínes futómacska teherbírási tartomány 25 t-ig kötélágak száma: 4/2 vagy 8/2 90 -ban elforgatott kötéldob ABM Greiffenberger gyártmányú emelőmotorok Nord / Bonfiglioli gyártmányú macskamozgató motorok strapabíró, teljes egészében hegesztett macskakeret EMH dugaszolható gyorscsatlakozók kopásmentes acél kötélvezető Modell SU alsókarimás futómacska teherbírási tartomány 25 t-ig ABM Greiffenberger gyártmányú emelőmotorok Nord / Bonfiglioli gyártmányú macskamozgató motorok strapabíró, teljes egészében hegesztett macskakeret EMH dugaszolható gyorscsatlakozók kopásmentes acél kötélvezető Az EMH Modell egysínes futómacskája a 90 -ban elforgatott kötéldobja révén ideális választás, ha kiemelten fontos, hogy a minél kisebb legyen holttér. Különleges felépítése miatt az EMH Modell CM egysínes futómacskája kizárólag 4/2 vagy 8/2 kötélággal rendelhető. Ezáltal biztosítható, hogy a teher emelése mindig központosan történjen. A speciális elrendezésnek, valamint a nagy, 25 t-ig terjedő teherbírási tartománynak köszönhetően az EMH egysínes futómacskája az Ön feladataira is megoldást kínál. Műszaki adatok külön kérésre Az EMH Modell SU alsókarimás futómacskája ideális választás íves egysínes pályák, valamint kanyarképes alkalmazások esetén. A két helyen csuklósan csapágyazott nyolc futókeréknek köszönhetően ez a macska még nagy terhek esetén is lehetővé teszi a szokványos hengerelt szelvényű tartók használatát. A kompakt, teljes egészében hegesztett keret, valamint alapkivitelben párhuzamosan elrendezett emelőmotor és kötéldob szavatolja a csörlő legfőbb előnyét, az alacsony beszerelési magasságot. A macska kerekeket érő alacsony terhelések, és az ebből származó gazdasági előnyök, valamint a csörlőmű különböző karimaméretekhez való rögzítésének lehetősége miatt a csörlőmű igen kedvelt ügyfeleink körében

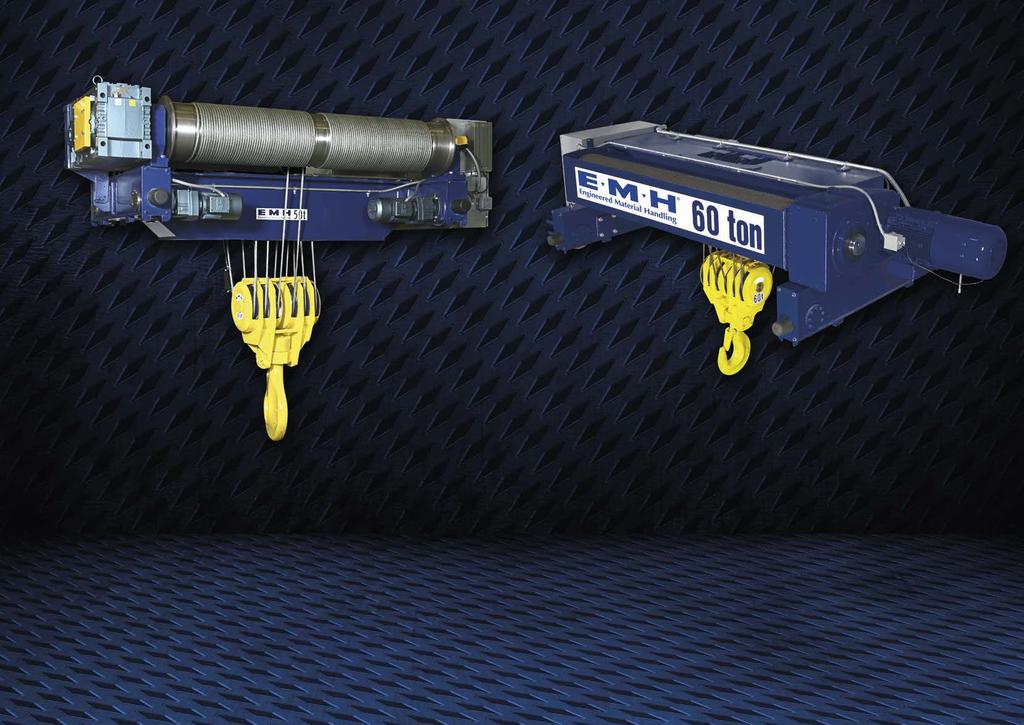

7 MODELL H MODELL HF Modell H kétsínes kötélcsörlő teherbírási tartomány 250 t-ig SEW / Nord gyártmányú emelőmotorok SEW / Nord gyártmányú macskahaladás motorok strapabíró, teljes egészében hegesztett macskakeret Modell HF kétsínes kötélcsörlő teherbírási tartomány 100 t-ig SEW / Nord gyártmányú emelőmotorok SEW / Nord gyártmányú macskahaladás motorok strapabíró, teljes egészében hegesztett macskakeret Az EMH Modell H kétsínes kötélcsörlője az igen nagy teherbírási tartományokhoz készült. Az emelőmotor és a kötéldob párhuzamos elrendezése a nagy teherbírási tartomány ellenére rendkívül kompakt felépítést tesz lehetővé. A kötélcsörlő nyitott felépítése ezenkívül nagyban megkönnyíti a karbantartást és a szervizelést. A nagy teherbírásnak, valamint a viszonylag kompakt felépítésnek köszönhetően ez a kötélcsörlő világszerte használatos. Ha egy valóban nagy igénybevételű, >100 tonna teherbírási tartományba tartozó alkalmazáshoz keres kötélcsörlőt, akkor az EMH Modell H kétsínes kötélcsörlője az ideális választás! Az EMH Modell HF kétsínes kötélcsörlője a nagy teherbírási tartományokhoz készült. A homlokoldalon csatlakozó lapos hajtóműves fékezőmotor kedvező árú alternatívája a nagy kötélcsörlőknek, mivel az alapfelépítés a szabványos gyártási sorozaton alapul. A kötélcsörlő nyitott felépítése nagyban megkönnyíti a karbantartást és a szervizelést. Ha egy nagy igénybevételű, 100 tonnáig terjedő teherbírási tartományba tartozó alkalmazáshoz keres kötélcsörlőt, akkor az EMH Modell HF kétsínes kötélcsörlője az ideális választás! 12 13

8 MODELL HSE Modell HSE kerékszekrény egyfőtartós futódarukhoze kerékátmérő Ø100 mm-től Ø315 mm-ig keréktáv 1500 mm-től 3800 mm-ig kerékterhelések kerekenként 170 kn-ig Nord /Bonfiglioli gyártmányú daru haladásmotorok főtartócsatlakozás HV-csavarokkal Az EMH Modell HSE kerékszekrénye kiválóan kiegészíti az egyfőtartós futódarukat. A strapabíró, teljes egészében hegesztett keret, amely a forgácsoló megmunkálás során egy befogatással készül, rendkívül méretpontos, így a legmagasabb minőségi elvárásoknak is megfelel. A felületkeményített, tömör anyagból esztergált futókerekek a gördülőcsapágyaknak, valamint a precíz gyártásnak köszönhetően rendkívül nyugodt járásúak. A MODELL HSE kerékszekrény alapkivitelben nyomkarimás vezetésű és keréktörés elleni védelemmel is rendelkezik. Ezenkívül tartozékok széles választékával egészíthető ki, például vezetőgörgőkkel, síntisztítókkal vagy ütköző meghosszabbításokkal. A sokféle csatlakoztatási lehetőség miatt Ön is megtalálja majd az alkalmazásához illő kerékszekrényt! 14 15

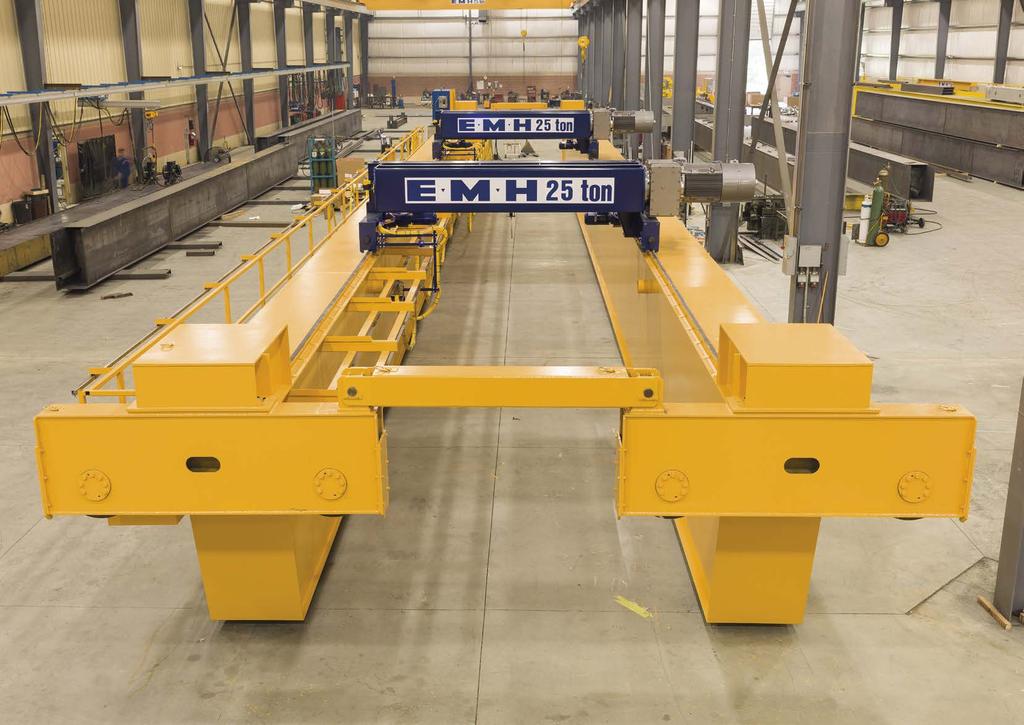

9 MODELL HSZ Modell HSZ kerékszekrény kétfőtartós futódarukhoz kerékátmérő Ø130 mm-től Ø500 mm-ig keréktáv 2700 mm-től 4600 mm-ig kerékterhelések kerekenként 340 kn-ig Nord /Bonfiglioli gyártmányú daru haladásmotorok főtartócsatlakozás HV-csavarokkal Az EMH Modell HSZ kerékszekrénye kétfőtartós futódarukhoz kifejezetten az ilyen alkalmazásokhoz készült. A strapabíró, teljes egészében hegesztett keret, amely a forgácsoló megmunkálás során egy befogatással készül, a legmagasabb minőségi elvárásoknak is megfelel. A felületkeményített, tömör anyagból esztergált futókerekek a gördülőcsapágyaknak, valamint a precíz gyártásnak köszönhetően rendkívül nyugodt járásúak. A MODELL HSZ kerékszekrény alapkivitelben nyomkarimás vezetésű és keréktörés elleni védelemmel is rendelkezik. Ezenkívül tartozékok széles választékával egészíthető ki, például vezetőgörgőkkel, síntisztítókkal vagy ütköző meghosszabbításokkal. A sokféle csatlakoztatási lehetőség miatt Ön is megtalálja majd az alkalmazásához illő kerékszekrényt! 16 17

10 MODELL DLVM MODELL UHB Modell DLVM kerékszekrény mennyezeti futódarukhoz kerékátmérő Ø100 mm-től Ø160 mm-ig Nord /Bonfiglioli gyártmányú daru haladásmotorok főtartócsatlakozás HV-csavarokkal Modell UHB kerékszekrény kétfőtartós futódarukhoz kerékátmérő Ø200 mm-től Ø800 mm-ig keréktáv 4080 mm-től 6795 mm-ig kerékterhelések forgóvázanként 1430 kn-ig Nord /Bonfiglioli gyártmányú daru haladásmotorok főtartócsatlakozás HV-csavarokkal Az EMH Modell DLVM kerékszekrénye kifejezetten mennyezeti futódarukhoz készült. A strapabíró, teljes egészében hegesztett keret, amely a forgácsoló megmunkálás során egy befogatással készül, rendkívül méretpontos, így a legmagasabb minőségi elvárásoknak is megfelel. A felületkeményített, tömör anyagból készült futókerekek a gördülőcsapágyaknak köszönhetően rendkívül nyugodt járásúak. A terhelést egyenletesebben elosztó nyolc futókeréknek köszönhetően ez a kerékszekrény még nagy terhek esetén is lehetővé teszi a szokványos hengerelt szelvényű tartók használatát. A kerékszekrény különböző karimaméretekhez való rögzítésének lehetősége, valamint a darupályatartó kialakítása során jelentkező gazdasági előnyök csak két érv a kerékszekrény mellett. Az EMH Modell UHB kerékszekrénye kétfőtartós futódarukhoz kifejezetten nehéz teherbírási tartományokhoz készült. A strapabíró, teljes egészében hegesztett keret, amely a forgácsoló megmunkálás során egy befogatással készül, a legmagasabb minőségi elvárásoknak is megfelel. A nagy igénybevételű alkalmazásokat a tömör anyagból esztergált, felületkeményített, akár Ø800 mm-es méretben rendelhető futókerekek teszik lehetővé. Az EMH Modell UHB kerékszekrény alkalmazása esetén a kettő helyett négy kerékre szimmetrikusan eloszló terhelés jelentősen csökkenti a kerékterheléseket a darupálya két oldalán. A kerékszekrény alapkivitelben nyomkarimás vezetésű és keréktörés elleni védelemmel is rendelkezik. Ezenkívül tartozékok széles választékával egészíthető ki, például vezetőgörgőkkel, síntisztítókkal vagy ütköző meghosszabbításokkal

11 20 21

12 Elektronikus túlterhelésgátló, valamint SWP i-c4c-vel (intelligent control for cranes) Alaprendszer túlterhelésgátló SWP (Safe Working Period) akár 4 kiegészítő opcióval rendelhető 1 db, 0 10 V-os analóg kimenet ESR vagy képernyő csatlakoztatásához PIN-kódos védelem Daruelektromosság, valamint frekvenciaváltó technológia Schneider Electric komponensekkel Frekvenciaváltó technológia Schneider Electric komponensekkel Valamennyi frekvenciaváltó alapkivitelben Schneider Electric gyártmányú komponensekkel készül. Darukészletek esetében a macska vagy a daru haladómozgása alapértelmezésben fokozatmentes. A fokozatmentes emelőmozgás lehetősége szinte minden teherbírás esetében. Wi-Fi-s rendszer túlterhelésgátló SWP (Safe Working Period) akár 4 kiegészítő opcióval rendelhető 1 db, 0 10 V-os analóg kimenet ESR vagy képernyő csatlakoztatásához PIN-kódos védelem számítógéppel, táblagéppel vagy okostelefonnal végezhető programozás számítógéppel, táblagéppel vagy okostelefonnal letölthető adatok Elektromosság / villamos szekrény kábeljelölések Schneider gyártmányú elektromos komponensek fém dugaszolható csatlakozásokkal IP54 védettség alapkivitelben külön kérésre IP65 védettség kültéri üzemhez További rendelhető opciók: kötéllazulás-felügyelet (slack rope protection) lökésszerű terhelés elleni védelem (shock load protection) terhelésfüggő zónafelügyelet (restricted load areas) túlfutás-felügyelet (overdrive protection) tandemvezérlés az emelőműhöz (hoist tandem control) tandemvezérlés a daruhoz (crane tandem control) Számítógéppel, táblagéppel vagy okostelefonnal felügyelhető. Egyszerű, gyors és könnyen szervizelhető. Nagy terheléskijelző 150 mm vagy 300 mm méretű számjegyekkel. teherösszegzés (load summing) adatnaplózás (data logging) tárázási funkció (tare function)* *Csak képernyővel együtt lehetséges 22 23

13 Im Lachfeld Stödtlen Germany info@emhcranes.eu
