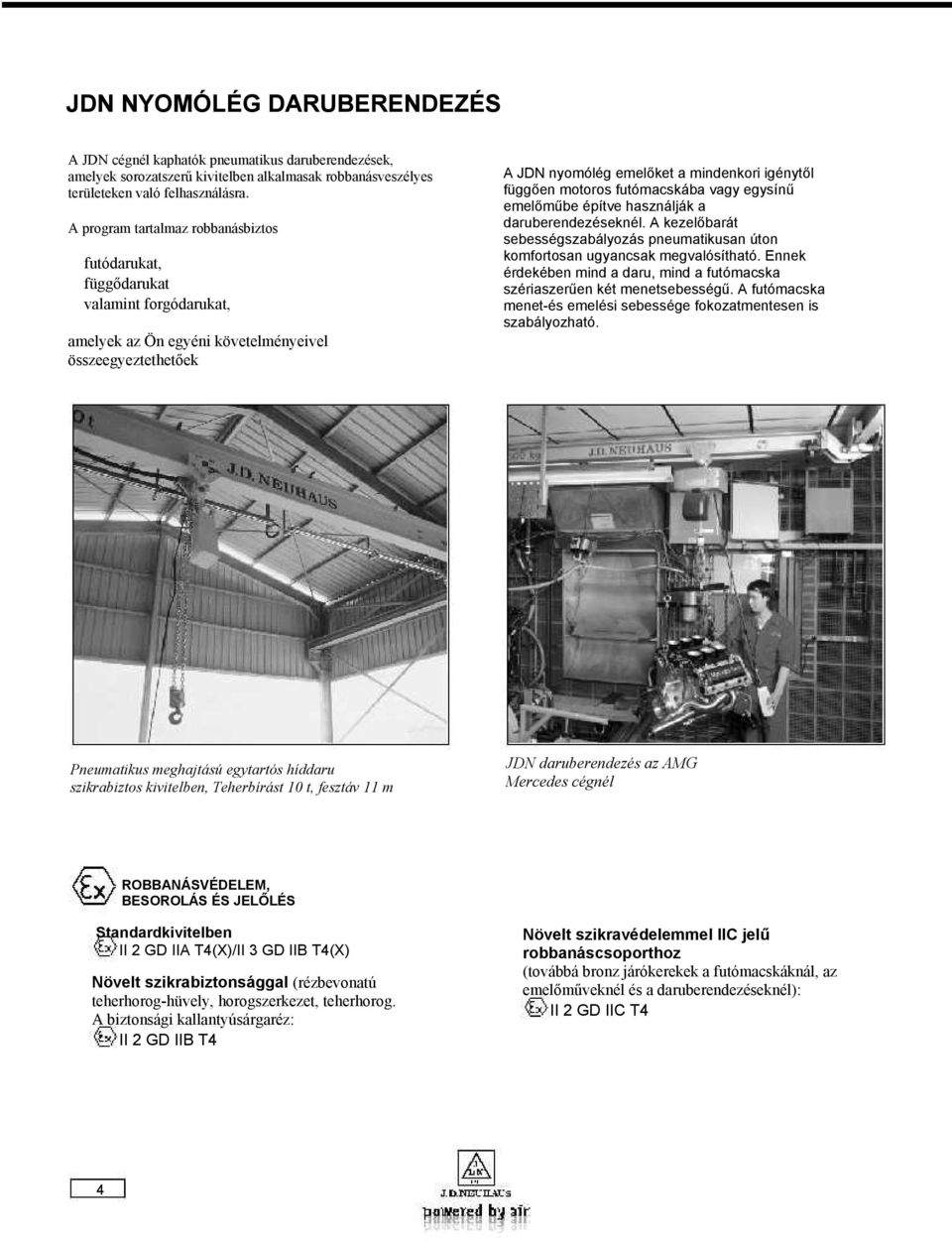

3 JDN NYOMÓLÉG DARUBERENDEZÉS A JDN cégnél kaphatók pneumatikus daruberendezések, amelyek sorozatszerű kivitelben alkalmasak robbanásveszélyes területeken való felhasználásra. A program tartalmaz robbanásbiztos futódarukat, függődarukat valamint forgódarukat, amelyek az Ön egyéni követelményeivel összeegyeztethetőek A JDN nyomólég emelőket a mindenkori igénytől függően motoros futómacskába vagy egysínű emelőműbe építve használják a daruberendezéseknél. A kezelőbarát sebességszabályozás pneumatikusan úton komfortosan ugyancsak megvalósítható. Ennek érdekében mind a daru, mind a futómacska szériaszerűen két menetsebességű. A futómacska menet-és emelési sebessége fokozatmentesen is szabályozható. Pneumatikus meghajtású egytartós híddaru szikrabiztos kivitelben, Teherbírást 10 t, fesztáv 11 m JDN daruberendezés az AMG Mercedes cégnél ROBBANÁSVÉDELEM, BESOROLÁS ÉS JELŐLÉS Standardkivitelben II 2 GD IIA T4(X)/II 3 GD IIB T4(X) Növelt szikrabiztonsággal (rézbevonatú teherhorog-hüvely, horogszerkezet, teherhorog. A biztonsági kallantyúsárgaréz: II 2 GD IIB T4 Növelt szikravédelemmel IIC jelű robbanáscsoporthoz (továbbá bronz járókerekek a futómacskáknál, az emelőműveknél és a daruberendezéseknél): II 2 GD IIC T4 4

4 A JDN NYOMÓLÉG FUTÓMACSKÁK ELŐNYEI Több évtizedes nyomólég motor és vezérlő gyártási kompetencia Az egész világra kiterjedő emelő és futómacska (akár 100 t feletti terheknél is) vevőszolgálat érzéketlen porra, piszokra, nedvességre és -20 C és +70 C közötti hőmérsékletre 100 % bekapcsolási idő esetén sincs motormelegedési probléma, nincs várakozási idő a nyomólég motor nagy indítónyomatéka következtében nagy erőtartalék szikrabiztos még rossz nyomólég ellátásnál is túlterhelés gátlás és vészlekapcsoló pneumatikus vezérlők, speciális feladatokra is speciális végálláskapcsoló elrendezés a meneteléshez, összeütközés elkerüléshez és más zónavédelemhez külön kívánságra rádió- és speciális távműködtető rendszer is szállítható a daru és/vagy a macska meghatározott helyzetének biztonság reteszelése (pl. a terhet csak meghatározott helyzetben lehet leengedni). áthidalási funkció (pl. szándékos túlhaladás a végálláskapcsolón). KÜLÖNBÖZŐ JDN DARUBERENDEZÉSEK RÉSZLETESEN Futódaruk egy vagy két főtartóval Függődaruk, különleges lapos építésű futómacskával csökkentett szerkezeti magassággal is. Oszlopos- és lengődaru. Daruk mechanikusan összekapcsolt szinkron emelőművekkel. Daruk parallelfutó emelőművekkel 50 t teherbírásig,. 18 m fesztávig. JDN daruberendezés a AMG Mercedes cégnél JDN Energialánc A JDN nyomólég daruberendezésekben általában a robusztus láncos emelőket alkalmazzák. Ezeknél a teherhorog - koválygása ki van zárva. Vagylagosan javasoljuk a JDN köteles emelőmű egységeket i s 1,25 t- 10 t terhelhetőséggel. A helyi viszonyoktól függően a darukat egyedileg tervezik a vevő követelményeit figyelembe véve. Menetelő és emelő motorként a jól bevált JDN nyomólég motorok kerülnek beépítésre. Kívánságra ajánlatot adunk a komplett szerelésre, üzembe helyezésre, átadásra és a rendszeres karbantartásra. Külön kívánságra komplett anyag műbizonylat is kiállítható (EN B). 5

5 JDN DARUSZERELVÉNYEK Futódarukhoz 10 t Teherbírásig. Darugyártóknak robbanásbiztos nyomólég daruk gyártásához. AJDN futóművek pneumatikus hajtással vannak ellátva. A JDN emelők, futómacskák és futóművek sorozatgyártásban megfelelnek robbanásveszélyes területeken való alkalmazásra, kívánságra növelt szikravédelemmel is szállíthatóak. A JDN energialáncok garantálják a biztos és helytakarékos vezérlő- és energiatömlők vezetését. 4 t-ig a maximális fesztáv 10 m, 10 t-ig a maximális fesztáv 13 m standardkivitelben, egyéb kivitelben megegyezés szerint. Biztonsági berendezések, mint a munkalevegő vészkikapcsolója standard tartozékok.. A csatlakozódoboz egy központi elem, amelybe a vezérlő s a munkalevegő tömlőkbe vannak kötve és ahonnan az energialáncon keresztül a daruhajtáshoz és a az emelővel ellátott futómacskához vannak vezetve. Energialánc Tömlő A táplevegő és a vezérlő részére a főtartó mentén Csatlakozódoboz és vezérlőlevegő elosztó Csatlakozó az energialánchoz Munkalevegő vészkapcsoló levegő előkészítővel Energialánc (csatlakozódoboz a futómacskához, vízszintes változat) Főtartó (nincs a szállítási terjedelemben) Emelő futómacskával (2 sebességes) és függő vezérlővel az összes darumozgás vezérlésére Futómű Nyomólég motorral (2 sebességes) és ütközővel Főlevegő-betáplálás 1/2", 3/4" vagy 1" 6 bar [87 psi] Daruhajtómű (kétsebességes nyomólég motor) JDN daruszerelvények főtartozékai futódaruhoz 6

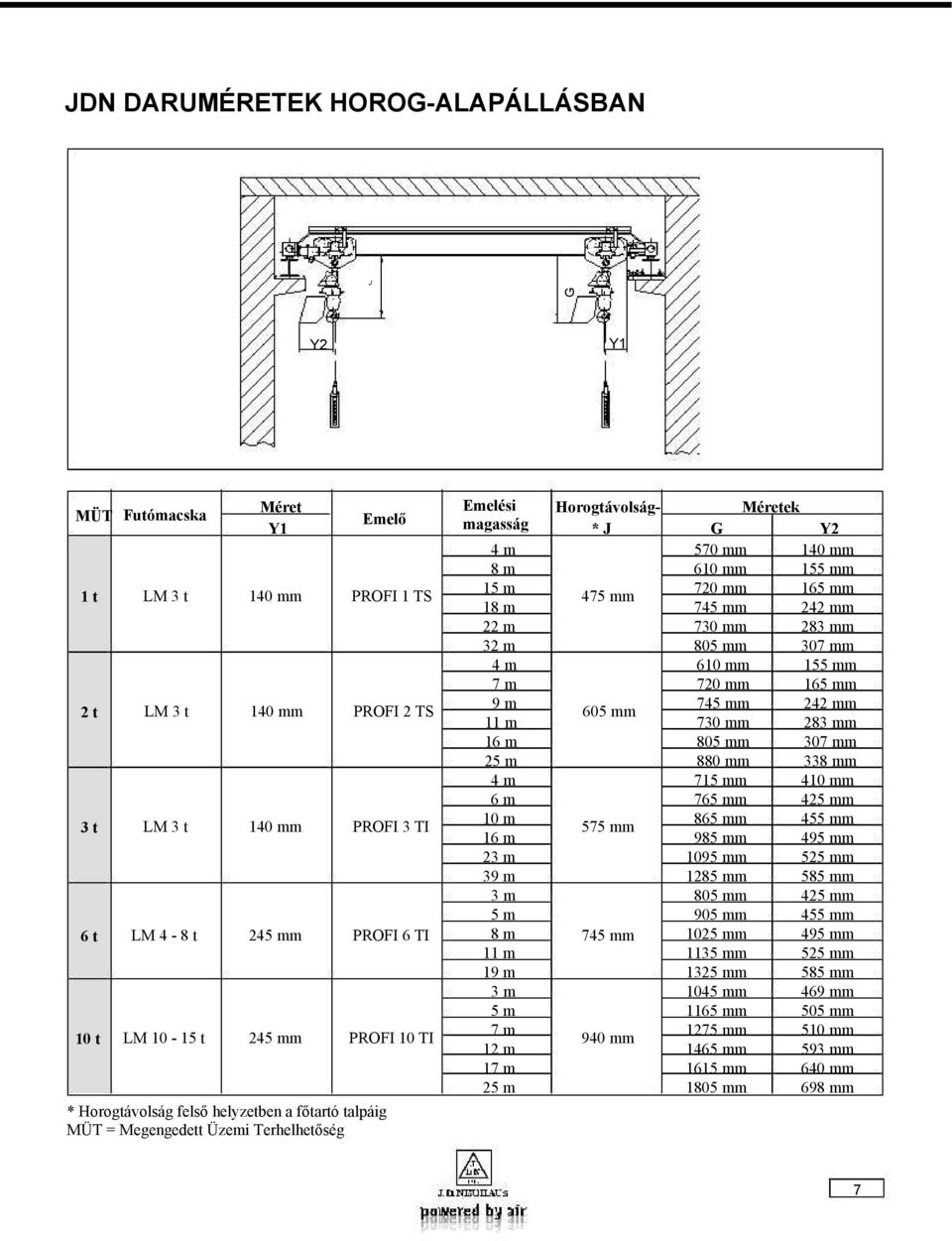

6 JDN DARUMÉRETEK HOROG-ALAPÁLLÁSBAN J G Y2 Y1 MÜT Futómacska Méret Emelési Horogtávolság- Méretek Emelő Y1 magasság * J G Y2 4 m 570 mm 140 mm 8 m 610 mm 155 mm 1 t LM 3 t 140 mm PROFI 1 TS 15 m 475 mm 720 mm 165 mm 18 m 745 mm 242 mm 22 m 730 mm 283 mm 32 m 805 mm 307 mm 4 m 610 mm 155 mm 7 m 720 mm 165 mm 2 t LM 3 t 140 mm PROFI 2 TS 9 m 605 mm 745 mm 242 mm 11 m 730 mm 283 mm 16 m 805 mm 307 mm 25 m 880 mm 338 mm 4 m 715 mm 410 mm 6 m 765 mm 425 mm 3 t LM 3 t 140 mm PROFI 3 TI 10 m 575 mm 865 mm 455 mm 16 m 985 mm 495 mm 23 m 1095 mm 525 mm 39 m 1285 mm 585 mm 3 m 805 mm 425 mm 5 m 905 mm 455 mm 6 t LM 4-8 t 245 mm PROFI 6 TI 8 m 745 mm 1025 mm 495 mm 11 m 1135 mm 525 mm 19 m 1325 mm 585 mm 3 m 1045 mm 469 mm 5 m 1165 mm 505 mm 10 t LM t 245 mm PROFI 10 TI 7 m 940 mm 1275 mm 510 mm 12 m 1465 mm 593 mm 17 m 1615 mm 640 mm 25 m 1805 mm 698 mm * Horogtávolság felső helyzetben a főtartó talpáig MÜT = Megengedett Üzemi Terhelhetőség 7

7 JDN FUTÓMŰ EGYTARTÓS DARUKHOZ R L E R/2 R/2 E L T Z Részlet G N W K M 20 U A N C D H B MÜT Max. Max. N R A B C D E F G H terhelés fesztáv Típus Futókerék per kerék - átmérő Keréktáv [t] [kn] [m] [N x R] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] x 1500 o , x 1900 o x 1900 o

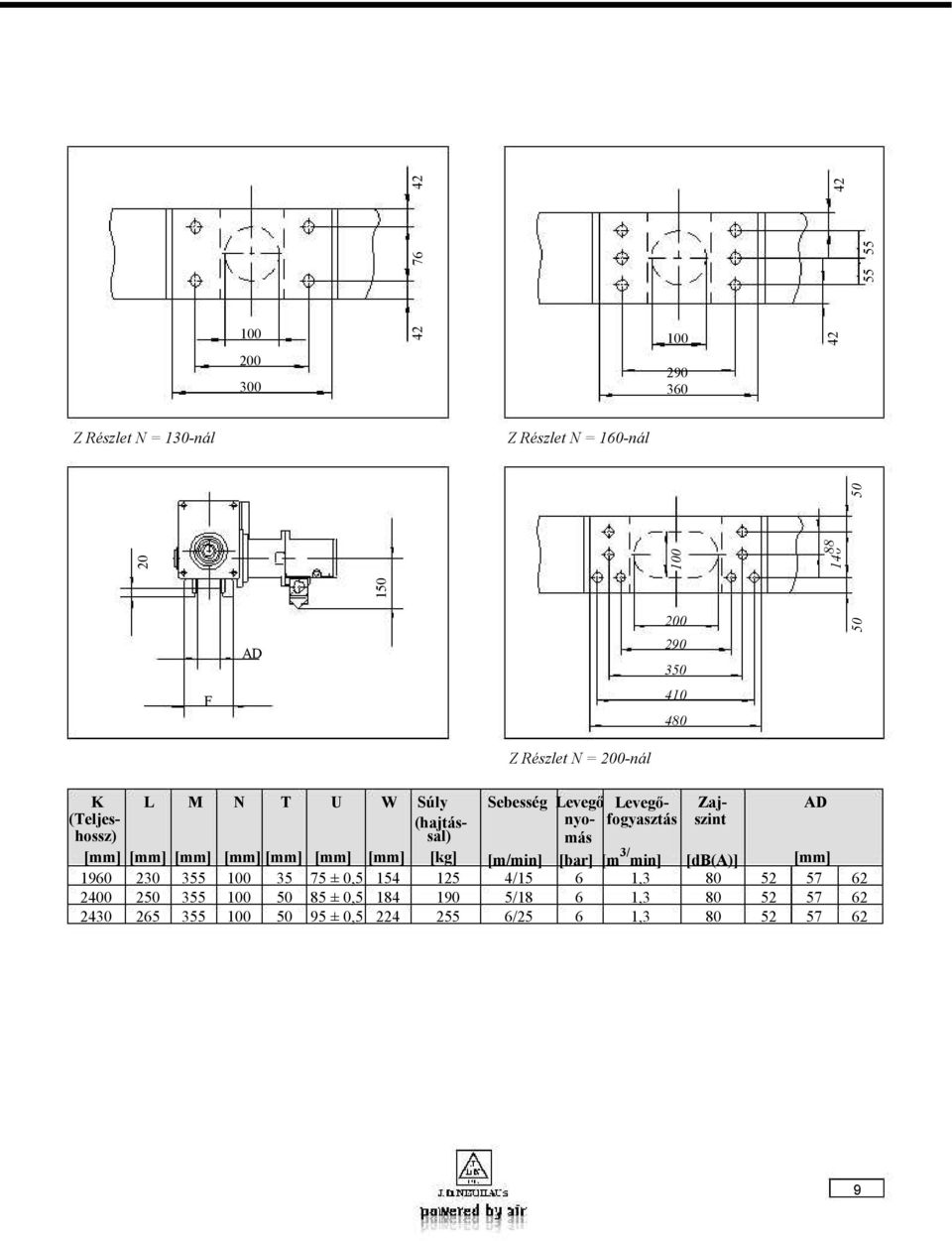

8 Z Részlet N = 130-nál Z Részlet N = 160-nál AD F Z Részlet N = 200-nál K L M N T U W Súly Sebesség Levegő Levegő- Zaj- AD (Teljes- (hajtás- nyo- fogyasztás szint hossz) sal) más [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] [m/min] [bar] [m 3/ min] [db(a)] [mm] ± 0, /15 6 1, ± 0, /18 6 1, ± 0, /25 6 1,

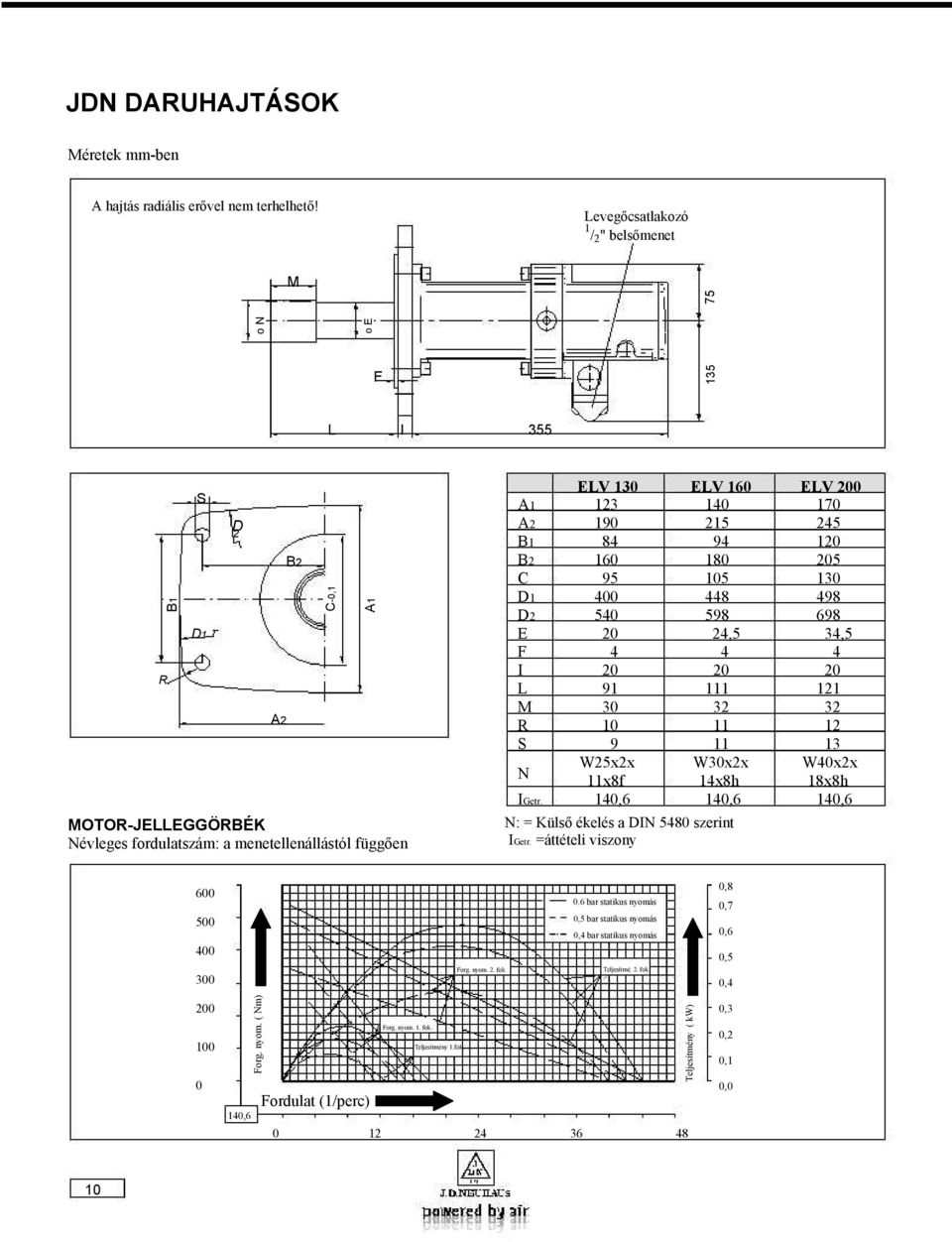

9 JDN DARUHAJTÁSOK Méretek mm-ben A hajtás radiális erővel nem terhelhető! Levegőcsatlakozó 1 /2 " belsőmenet M o N 75 o E F 135 L I 355 R B1 S D1 D 2 MOTOR-JELLEGGÖRBÉK Névleges fordulatszám: a menetellenállástól függően A2 B2 C-0,1 A1 ELV 130 ELV 160 ELV 200 A A B B C D D E 20 24,5 34,5 F I L M R S N W25x2x W30x2x W40x2x 11x8f 14x8h 18x8h IGetr. 140,6 140,6 140,6 N: = Külső ékelés a DIN 5480 szerint IGetr. =áttételi viszony Forg. nyom. 2. fok 0.6 bar statikus nyomás 0,5 bar statikus nyomás 0,4 bar statikus nyomás Teljesítmé. 2. fok,- 0,8 0,7 0,6 0,5 0, ,6 Forg. nyom. ( Nm) Fordulat (1/perc) & Forg. nyom. 1. fok. Teljesítmény 1.fok Teljesítmény $ (. kw),*/ 48 0,3 0,2 0,1 0,0 10

10 JDN ENERGIALÁNCOK JDN ENERGIALÁNC MACSKAMENETHEZ Y Felülnézet. S/2 200 A vezetősín teljes hossza = S JDN ENERGIALÁNC DARUMENETELÉSHEZ 250 * 90 1 / 2" /4" Y nézet * A tartótól függően rövidítendő: Szállítási hossz 630 mm. 200 * Méretek mm-ben 11

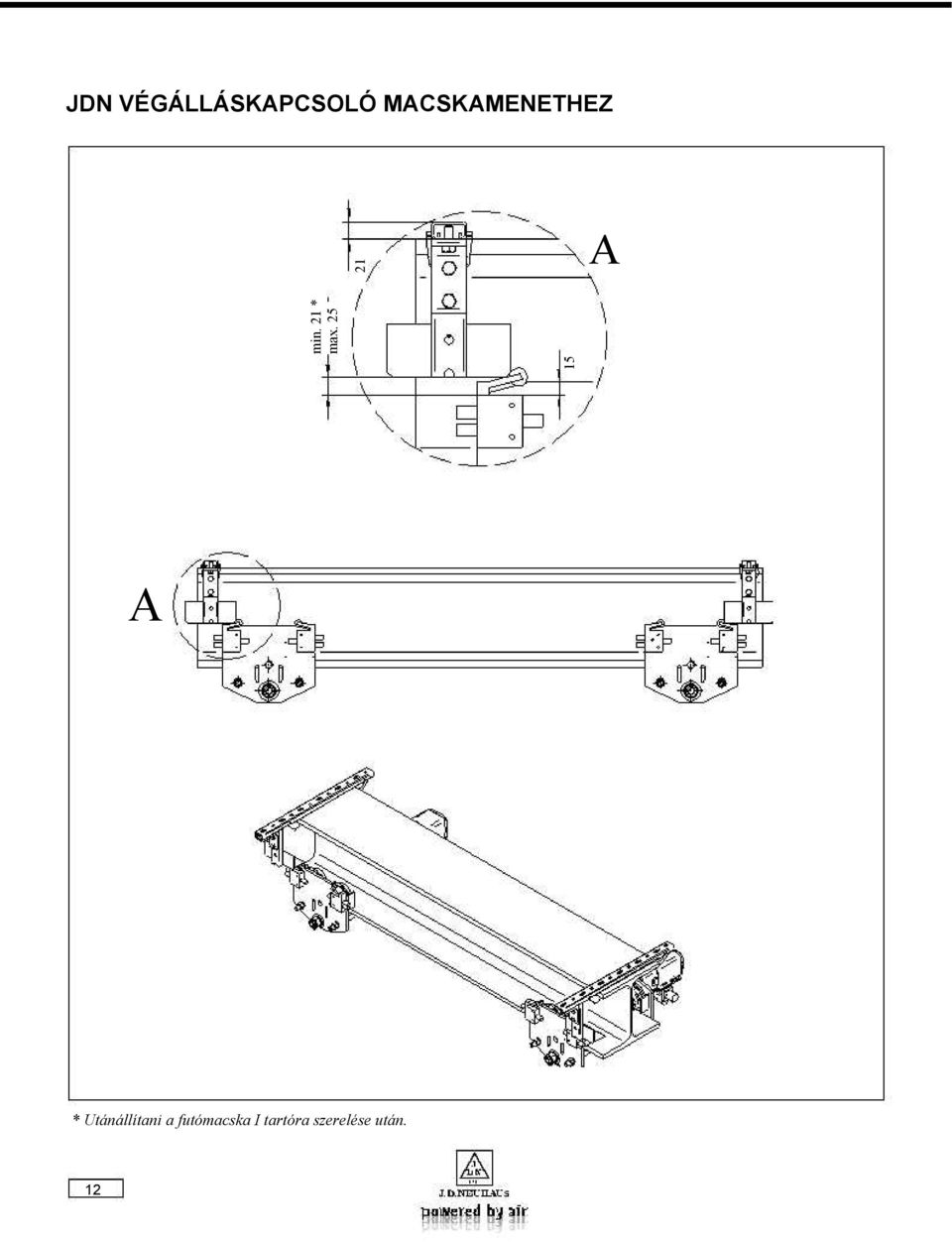

11 JDN VÉGÁLLÁSKAPCSOLÓ MACSKAMENETHEZ 21 A 15 min. 21 * max. 25 A * Utánállítani a futómacska I tartóra szerelése után. 12
