1 4. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 1
2 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (1./6) április 21. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 2
3 Bevezetı Az átviteltechnika fejlıdése 1915 New York - San Francisco távbeszélı ök réz/analóg 1936 koaxiális kábel PSTN NY - Philadelphia 1947 mikrohullámú szakaszok 1962 távközlı mőholdak Analóg -> Digitális áttérés 1980 üvegszál 1988 SONET (ANSI) és SDH (CCITT ma ITU) szabvány PDH -> SDH Ma PCM/PDH, ISDN SDH/ngSDH ATM/MPLS IP/Ethernet DWDM cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 3
4 4.1.: PCM/PDH PCM: Pulse Coded Modulation (Impulzus-kódolt moduláció) PDH: Plesyochronous Digital Hierarchy (Pleziokron digitális hierarchia) Analóg beszédjel digitális átvitele Idıosztás Több különbözı rendszer cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 4
5 PCM: beszéd 8000 minta/s analóg beszédjel Nyquist-Shannon tétel: 8 khz mintavétel kompanderes kvantálás (nem lineáris!) Európában az A-törvényt (A-law) használják kompresszorfüggvény: A=87,6 y = Ax,ha 1+ ln A 1+ ln Ax,ha 1+ ln A < 1 1 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 5 x x
6 A-karakterisztika szakaszos közelítése 8 bit/minta Polaritás Szegmens Lineáris kódolás a szegmensen belül 1970 mv cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 6

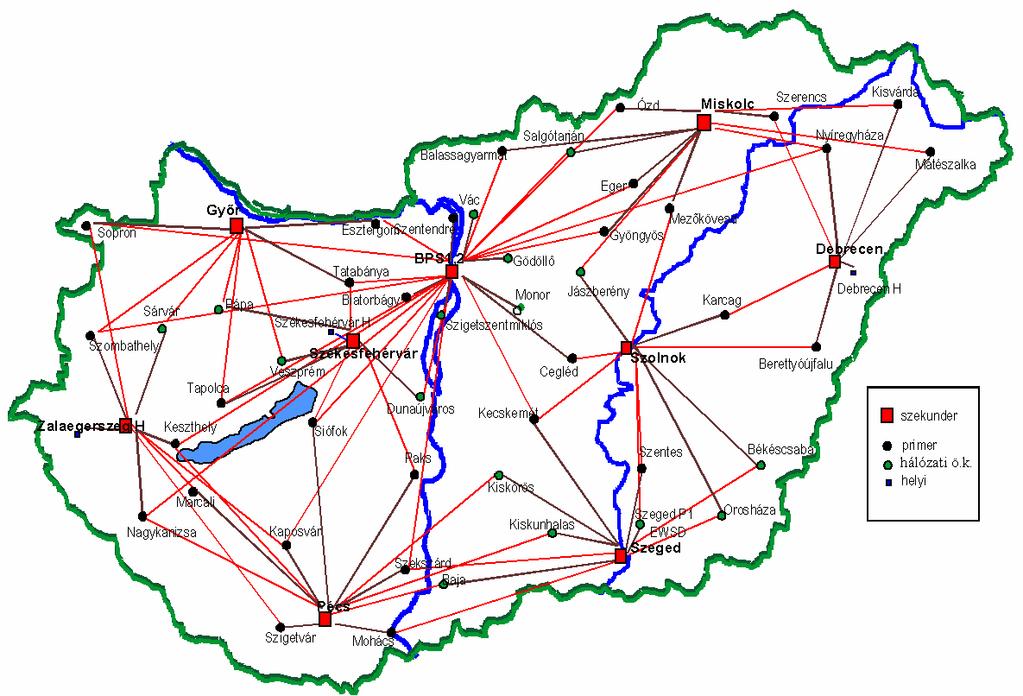

7 Magyarországi topológia (T-Com, nem teljes)(varga Pál elsı elıadása, 18. oldal) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 7
8 PDH: A hierarchia kb/s E kb/s E kb/s E kb/s E4 Névleges bitsebesség [kb/s] Tőrés [ppm [1] ] Vonali kódolás félcsúcs feszültség (V) a (db/km) keretméret [bit] be bit / kimenı keret / csatorna E ±50 HDB3 [2] 2,37 vagy [3] =256 8 E ±30 HDB3 2, (+1) E ±20 HDB (+1) E ±15 CMI [4] (+1) [1] ppm: parts per million. 1 ppm az alap egy milliomod részét jelenti (ahogyan 1% egy század részét) [2] HDB3: High Density Bipolar Coding, 3 nullára korlátozva [3] 2,37 V asszimetrikus (pl. koaxiális kábel), és 3 V szimmetrikus (pl. érpár) vezetéken [4] CMI: Coded Mark Inversion. Kódolt elıjelváltás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 8
9 E1: (30 + 2) * 64 kbit/s = 2048 kbit/s x keretszinkronszó (FAW: Frame Alignment Word) 15 x 8 bit kontroll bitek 15 x 8 bit 32 idırés x 8 bit = 256 bit / E1 keret 1 keret blokk 64 kb/s PCM E kb/s Multikeret 16 keret cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 9
10 Keretszinkron Utánzás elleni védelem (δ=2). Kiesés elleni védelem (α=3). Nem S találjuk a szinkronszót A Van KS Nem találjuk a szinkronszót B Van KS TB Van KS D B2=1 C Nem találjuk a szinkronszót K B2=0 T késleltetés cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 10
11 E2 E kb/s 4 E kb/s beékelési tényezı η=0,58 névleges E1 és E2 mellett Átlag 205,5762 bit/keret 10 bit f f E1 min E1 max = 205 bit f = 206 bit f E 2 k E 2 k bit/s = 205 bit = 2042,26 kb/s 848 bit bit/s = 206 bit = 2052,22 kb/s 848 bit 2 bit 4 50 bit 4 bit 4 52 bit 4 bit 4 52 bit 4 bit 4 bit 4 51 bit szinkron adatbitek kontrollbitek 848 bit beékelés 1.:Fenntartás (Maintenance) 2.:Nemzeti használatra cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 11
12 E3 E kb/s E kb/s 4 f f E 2 min E 2 max = 377 bit = 378 bit f f E3 k E3 k = = 377 bit 378 bit bit/s 1536 bit bit/s 1536 bit = = 8435,375 kb/s 8457,75 kb/s 10 bit 2 bit szinkron 4 93 bit 4 bit 4 95 bit 4 bit 4 95 bit 4 bit bit bit adatbitek kontrollbit ek 1536 bit beékelés cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 12
13 PDH elınyei, hátrányai - A nyalábolás bitenként történik. - Külnböznek az európai a japán és az amerikai változat. + Az egyes eszközök bitsebességei eltérhetnek a névlegestıl a rendszer mégis zavartalanul mőködik. + Nem kell terjeszteni a szinkronjelet a hálózatban (erre nem is volt lehetıség az eljárás megalkotásakor). - Szintenként újra kell keretezni. Vegyünk egy példát: E4 E4 E3 E3 E2 E1 E2 - Nincs elég hely az üzemeltetési/fenntartási és esetleg egyéb információk átvitelére. - A védelem nehézkesen oldható meg. - Beszédsávi modemes átvitellel a 64 kbit/s nem érhetı el (max 56 kbit/s) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 13
14 4. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 14
15 EÁ, Európa, Japán Japán Egyesült Államok Európa Mbps x Mbps Mbps x3 x Mbps Mbps x5 x Mbps x4 x Mbps x24 64 kbps x Mbps Mbps Mbps Mbps Mbps x30 x4 x4 x4 x4 Trans-Atlantic cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 15
16 5.2. SDH/SONET Hozzáférıi - gerinc hálózat Magán - nyilvános hálózat szabványok SONET (ANSI) 1988-ban SDH (ETSI) SDH (CCITT ma ITU-T) SONET: Synchronous Optical NETwork SDH: Synchronous Digital Hierarchy cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 16
17 Mire jó az SDH? Beszéd- és adatátvitelre Kis késleltetés - nagy sávszélesség PDH ISDN ATM FR IP Ethernet bérelt vonal Stb. cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 17
18 Mitıl szinkron az SDH? Szinkron - Pleziokron - Aszinkron SDH szinkron mert: berendezések órajele összehangolva a hierarchia rétegei egymással szinkronban vannak Szinkron átviteli mód, mert az adott keretszervezéshez képest az egységek helye egyértelmően adott. cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 21
19 Rétegek RS: MS: Path: regenerátor szakasz (section) nyaláboló szakasz (line) átviteli út (path) Path MS RS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 22
20 SDH hálózatok alapelemei Átviteli szakaszok (koaxiális kábel, üvegszál, µhullámú szakasz,...) regenerátorok (O/E/O) nyaláboló (Multiplexer) leágaztató (ADM: Add/Drop Multiplexer) végeztetı rendezı (DXC vagy DCC: Digital Cross-Connect) vonali végeztetı cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 24
21 Hálózati topoloógiák cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 25
22 SDH keretszervezés (G.707) 9 oct 261 octets STM-1 3 RSOH AU-4 RSOH AU AU PTR C-4 VC-4 AU PTR C-4 5 MSOH H4 9 MSOH H4 SOH VC-4 POH 261 octets C-4-et töltjük felhasználói információval, vagy kisebb C-kel C-4 + POH = VC-4 AU-4 + SOH -> STM cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 26
23 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (2./6) április 23. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 27
24 Nyalábolás (ITU-T G.707e) N 1 STM-N AUG AU-4 VC-4 3 AU-3 VC-3 3 TUG TU-3 VC-3 C-4 C kbit/s (Note) kbit/s kbit/s (Note) TUG-2 1 TU-2 VC-2 C kbit/s (Note) AU-4 Pointer processing Multiplexing 4 3 TU-12 VC-12 C kbit/s (Note) Aligning Mapping TU-11 VC-11 C kbit/s (Note) Source: ITU-T G.707 C-n Container-n T NOTE G.702 tributaries associated with containers C-x are shown. Other signals, e.g. ATM, can also be accommodated (see 10.2). cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 28
25 ITU-T G.707 Multiplexing structure 1 1 STM-256 AUG-256 AU-4-256c VC-4-256c C-4-256c 4 STM-64 1 AUG-64 1 AU-4-64c VC-4-64c C-4-64c STM-16 AUG-16 AU-4-16c VC-4-16c 4 C-4-16c STM-4 1 AUG-4 1 AU-4-4c VC-4-4c C-4-4c STM-1 AUG-1 AU-4 VC-4 C STM-0 AU-3 VC-3 Pointer processing Multiplexing Aligning Mapping Source: ITU-T G.707 TUG-3 TU-3 VC-3 C TUG-2 TU-2 VC-2 C-2 3 TU-12 VC-12 C-12 4 TU-11 VC-11 C-11 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest T
26 ITU-T SDH Hierarchia STM ,12 Mbps OC-768 STS-768 STM Mbps OC-192 STS-192 STM Mbps OC-48 STS-48 STM Mbps OC-12 STS-12 STM [1] Mbps OC-3 STS-3 E Mbps Mbps T3 OC [2] -1 STS [3] -1 E Mbps Mbps T2 E Mbps Mbps T1 64 kbps DS [4] 0 [1] STM: Synchronous Transport Module [2] OC: Optical Carrier [3] STS: Synchronous Transport Signal [4] DS : Digital Signal cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 30
27 STM-N Minden keret 125 µs 16 x STM-1 AAA BBB CCC DDD NNN OOO PPP QQQ... 4 x STM-1 ABCDA EFGHE JKLMJ NOPQN ABCDEFGHJKLMNOPQA STM-16 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 31
28 STM-N 270 N columns (bytes) 9 N 261 N 1 Section overhead SOH Administrative unit pointer(s) STM-N payload 9 rows Section overhead SOH 9 Minden keret 125 µs N=1, 4, 16, 64 Source: ITU-T G.707 T cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 32
29 Berendezések szinkronizálása Egy vagy több nagyon pontos (atom) óra alapján Vagy GPS (Global Positioning System) Bitek alapján Szélességi bejárás alapján Primary Reference Clock (Mesteróra) PLL: Phase Locked Loop-al (fáziszárt hurokkal) követi a többi óra (slave) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 33
30 SDH hálózatok csatlakoztatása (gyors lassú) Más hálózat - Különbözı referenciaóra sebességkiegyenlítés max 4 keretenként pont 3 oktett 1. Pointer 2. Pointer 3. Invertál 4. Új pointer Ha gyorsabb órájú rendszerbıl lassúbba megyünk Idıben rövidül a C-4 Belenyúl a fejrészbe D bitek invertálva Ptr érték 1-el csökken (k k-1) k k k k-1 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 34
31 SDH hálózatok csatlakoztatása (lassú gyors) Ha lassúbb órájú rendszerbıl gyorsabba Megyünk: Idıben hosszabb lesz a C-4 H3 után 3 oktett üres marad I bitek invertálva Ptr értéke 1-el nı (k k+1) k k Ptr értékállítás ritkán Mert nem is kell, mert pontosak az órák Hogy redundáns legyen, nehogy bithiba miatt tévedjünk cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 35 k k+1
32 Hogyan jelezzük a sebességkiigazítást? Órán már nem hangzott el!!! Fejrész 4. sorának byte-jai: H1 H2 H3 H3 H3 H1+H2 bits: NDF NDF NDF NDF S S I D I D I D I D I D NDF: (New Data Flag) 1001 esetén aktív a pointer kiigazítás 0110 esetén inaktív - tiltott S - mit hordoz a keret? I incremment (ptr-érték növelését jelzi) D decrement (ptr-érték csökkentés) e 10 bit maga a pointer értéke! cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 36
33 Összefoglalás SDH/SONET elınyei: Kis késleltetés nagy sávszélesség (WDM-mel tovább bıvíthetı) egyszerő szinkron adategységek könnyő elérése rögzített keretméret szabványos (világszerte) zavarérzéketlen, kis hibaarányú optikai átvitel elegendı OAM&P hely a fejrészben nagyon megbízható pont-pont bps csövek 50 ms védelmi kapcsolás v. öngyógyulás elterjedt (gerinchálózatok zöme) általános gerinchálózati megoldás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 37
34 Összefoglalás SDH/SONET hátrányai: nincs dinamikus útvonalválasztás nincs kapcsolás sávszélesség-választása merev az idıosztásos nyalábolás elektronikus korlátai <10 Gbps (3R) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 38
35 PCM: Pulse Coded Modulation PDH: Plesyochronous Digital Hierarchy ISDN: Integrated Services Digital Network SDH: Synchronous Digital Hierarchy SONET: Synchronous Optical NETwork (északamerikai terminológia) ANSI: American National Standards Institute CCITT: Consultative Committee on International Telegraphy and Telephony (Franciául: Comité Consultatif International Téléphonique et Télégraphique) ITU-T (International Telecommunications Union - Telecommunication Standardization Sector PSTN: public switched telephone network ETSI: European Telecommunications Standards Institute ATM: Asynchronous Transfer Mode IP: Internet Protocoll DWDM: Dense Wavelength Division Multiplexing FR: Frame Relay O&M: Operation and Maintenence OAM: Operation, Administration and Maintenence OAMP: Operation, Administration, Maintenence and Provisioning 3R: Regenration: Re-Amplification, Re-Shaping, Re-Timing APS: Automatic Protection Switching STM: Synchronous Trasport Module C, VC: Container, Virtual Container RSOH, MSOH, POH: Regenerator Section, Multiplex Section, Path OverHead O/E/O: Optical/Electronic/Optical ADM: Add and Drop Multiplexer DXC, DCC: Digital Cross-Connect DS: Digital Signal (északamerikai terminológia) OC: Optical Carrier (északamerikai terminológia) STS: Synchronous Transport Signal (északamerikai terminológia) GPS: Global Positioning System NDF: New Data Flag I: Increment D: Decrement PPP: Point-to-Point Protocol, RFC PoS, MAPOS: Packet over SDH/SONET, Multiple Access Protocol over SDH/SONET, HDLC: High-level data link control, ISO 3309 RFC: Request for Comments, QoS: Quality of Service kbps, Mbps, Gbps, Tbps: kilo, Mega, Giga, Tera bit per secundum (10 3, 10 6, 10 9, ) ppm: parts per million, (parts per billion (ppb), and parts per trillion (ppt)) PRC: Primary Reference Clock PLL: Phase Locked Loop Rövidítésjegyzék cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 39
36 4. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 41
37 4.3. ATM Aszinkron átviteli mód Asynchronous Transfer Mode 90 -es években ITU-T ATM Forum IETF Hol használják még? IP gerinc (egyre ritkábban) ADSL (Ethernet lassan váltja fel) 3G (ATM dominál!) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 42
38 Hálózatok Távközlı (távbeszélı) vezetékes kapcsolt távk. analóg PDH ISDN SDH mősorszétosztás kábel TV vezeték nélküli mősorszórás vezeték helyett mobil ATM Adatátviteli (számítógép) LAN, MAN, WAN (Token Ring, Ethernet, FDDI, DQDB) osztott közeg újabban kapcsolt adatátvitel LAN-ok összekötése egyéb (magán) adatátviteli hálózatok bérelt vonal X.25 Frame Relay SMDS N-ISDN cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 43
39 Átviteli módok áttekintése 1. Áramkörkapcsolás távbeszélı hálózatokban általánosan használt megoldás kommunikáció elıre lefoglalt csatornákon kapcsolat felépítés és lebontás rögzített sebességő csatornák Jó minıség rosszabb erıforráskihasználás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 44
40 Átviteli módok (2) 2. Csomagkapcsolás információátvitel korlátozott mérető csomagokban azonosítás a fejrész alapján 2 fajta: 1. datagram független csomagtovábbítás 2. vagy virtuális áramkör kapcsolás csomagtovábbítás elıre kijelölt útvonalon forgalomvezérlés és hibajavítás a kapcsolóknál Jó erıforráskihasználás rossz QoS Puffer!!! cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 45
41 ATM jellemzık A B-ISDN ajánlott átviteltechnikája csomag(cella)kapcsolt átvitel fix hosszúságú csomagok (cellák) gyors kapcsolás hibajavítás nélkül a fejrész feladatai minimálisak virtuális áramkörök (VP koncepció) szükséglet szerinti sávszélesség biztosítása statisztikus multiplexelés tetszıleges különféle minıségi garanciák cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 46
42 Mitıl aszinkron az ATM? adatátvitel és átviteli mód szinkronitása izokron, pleziokron, szinkron, aszinkron PDH minden felhasználó csak a számára keretenként rögzített idıréseket (biteket) használhatja (TDM) SDH/SONET hívásfelépítéskor keretenként elıre lefoglalt és rögzített (tetszıleges) számú idırést használhat tehát a lefoglalt idırés a kereten belül fix helyen van - szinkronban a keret kezdetével A lefoglalt idırések lehetnek kihasználatlanok Az ATM cellái TETSZİLEGES használatlan idırésben küldhetık - statisztikus MPX cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 47
43 Aszinkronitás és Statisztikus Multiplexelés CBR források szinkron átviteli mód Börsztös források aszinkron cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 48
44 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (3./6) április 28. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 49
45 ATM cellák cellaméret: 53 oktet (byte) fejrész: 5 oktet GFC (Generic Flow Control): forgalomszabályozás a felhasználó-hálózat interfészen VCI/VPI: kapcsolat azonosítás PT (Payload Type): felhasználói adat, OAM... CLP (Cell Loss Priority): a nem eldobható cellák jelölésére HEC (HE Control) hibaellenırzés, csak a fejrészre GFC VPI VCI VCI HEC PT VPI VCI Rakomány CLP cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 50
46 B-ISDN (ATM) referencia modell Menedzsment sík Kontroll sík Felsıbb szintek Felhaszn. sík síkok mngmntje ATM Adaptációs réteg ATM réteg Fizikai réteg összeköttetés vezérlés felhasználói információ rétegek menedzsmentje cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 51
47 Cellahatár detektálása Idle VPI=0, VCI=0, PT=0, CLP=1 (ITU-T I.321 TC alréteg) Cél: szinkronizálás a cellahatár detektálásával a HEC szekvencia alapján opcionálisan a H-4 mutató segítségével SDH cella δ 6 9 α 7 7 bitenkénti ellenırzés Keresés Helyes HEC cellánkénti ellenırzés α hibás HEC Szinkron Hibás HEC δ helyes HEC Elıszinkron cellánkénti ellenırzés cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 53
48 Fizikai-rétegbeli interfészek DS-1 (T-1) Mbps PDH Coax E Mbps PDH Coax DS-3 (T-3) Mbps PDH Coax E Mbps PDH Coax E Mbps PDH Coax SDH STM Mbps SDH SM üvegszál (UTP-5) SDH STM Mbps SDH SM üvegszál Taxi (4B/5B) 100 Mbps MM üvegszál - blokkkód (FDDI) Cella (8B/10B) Mbps MM üvegszál - blokkkód Nyers Cella Mbps SM üvegszál Nyers Cella Mbps SM üvegszál Nyers Cella Mbps SM üvegszál Nyers Cella 25.6 Mbps UTP-3 Nyers Cella Mbps SDH UTP-3 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 54
49 Példa ATM cellák szállítása SDH-val 9 oct 261 octets STM-1 3 RSOH AU AU PTR C-4 VC-4 5 MSOH H4 9 SOH VC-4 POH 261 octets cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 55
50 Az ATM réteg Menedzsment sík Kontroll sík Felsıbb szintek Felhaszn. sík síkok mngmntje ATM Adaptációs réteg ATM rétegr Fizikai réteg összeköttetés vezérlés felhasználói információ rétegek menedzsmentje cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 56
51 Egy átviteli út AAL hibajavítás ATML PL UNI kapcsoló NNI kapcsoló UNI UNI NNI PNNI átvitel kapcsolás javítás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 57
52 A virtuális út (VP) és csatorna (VC) VC1 VC2 ATM hálózatban az összeköttetéseknek két szintjét különböztetjük meg VP1 VP (Virtual Path) (VPI-ben megadva) (rendezı) 1 fizikai szakasz (link) hosszú VC-ket fog össze VC (Virtual Channel) (VCI-ben megadva) (kapcsoló) VP-n belül Átviteli közeg VP2 VC Switch (VC kapcsoló) VCI2 VCI1 VPI1 VPI73 VCI17 VCI1 VCI2 VPI54 VPI2 Kapcsoló VP Cross-Connect (VP Rendezı) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 58
53 Virtuális Topológia, avagy a VPC-k konfigurálása fizikai hálózat VP rendszer logikai hálózat cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 60
54 VPC elv Elınyök gyorsabb ö.k. kiépítés (kevesebb ugrás) kevesebb jelzés (kisebb táblázatok) gyorsabb védelmi kapcsolás kitünı VPN lehetıség QoS csoportok - elkülönítéssel Hátrányok statisztikus multiplexelés rosszabb forgalom-változásra érzékenyebb PVC, SVC cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 61
55 ATM cella irányítás Címke alapú irányítás Az irányítási információ nem a teljes cím, mert explicit címzés a rövid cellákban nem gazdaságos Lookup Table m i j n VCI & VPI in m Port in i VCI & VPI out n Port out j az irányítási táblát kapcsolat felépítéskor töltik ki az útvonal lehet rögzített, vagy dinamikusan változó irányítási információ a VPI/VCI érték a VPI/VCI értékek csak lokális információt hordoznak cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 62
56 ATM Forgalommenedzsment GoS paraméterek ATM hálózatban A hívásvezérlés jellemzıi (GoS: Grade of Service) a kapcsolatok kiépítésével összefüggı paraméterek hívás-felépítési idı ajánlott: ms hívásbontási idı ajánlott: 300 ms hívásblokkolási valószínőség a hálózat méretezés és az erıforrás foglalás függvénye cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 63
57 Összeköttetések forgalmi leírói ATM Forum Traffic Management Specification Forgalom-jellemzı paraméterek Összeköttetés forgalmi leírói: Forrás forgalmi leírói: Peak Cell Rate (PCR) Sustainable Cell Rate (SCR) Maximum Burst Size (MBS) Maximum Frame Size (MFS) Minimum Cell Rate (MCR) Cell Delay Variation Tolerance (CDVT) konformancia definíció (pl. Lyukas vödör) Pl: SCR vödör esetén Burst Tolerance BT=(MBS-1) (1/SCR + 1/PCR) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 64
58 Forrás típusok CBR forrás (Constant Bit Rate) PCR rt-vbr és nrt-vbr források (Real Time and Non-Real Time Variable BR) PCR, SCR, MBS ABR forrás (Available) MCR, PCR a várható forgalom csak nagyon rosszul becsülhetı hatékony sávszélesség foglalás nem lehetséges de jellemzıen nincsenek késleltetési korlátok (csak cellavesztési) UBR (Unspecified) PCR nincs sem késleltetés sem cellavesztési garancia GFR (Guaranteed Frame Rate) PCR, MCR, MBS, MFS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 65
59 QoS paraméterek Az információtranszfer jellemzıi a cellák átvitelével összefüggı paraméterek Kialkudható peak-to-peak CDV (Cell Delay Variation) max CTD (Cell Transfer Delay) CLR (Cell Loss Ratio) Nem kialkudható CER (Cell Error Ratio) SECBR cella-blokk hibaarány Severely Errored Cell Block Ratio) Több mint M cella az N-bıl hibásodott, eltévedt vagy elveszett CMR (Cell Misinsertion Rate) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 66
60 QoS Definiciók CLR = elveszett / össz küldött cella CER = hibásodott / hibásodott + sikeres cellaátvitel SECBR = komolyan hibás. cella blok / össz küldött cella CMR = tévesen beékelıdött / Idı intervallum Valószínőség sőrőség Fix késlsltetés 1-α Peak-to-peak CDV max CTD Cellaátviteli késleltetés α cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 67
61 A forgalommenedzsment funkciói ATM Forum Traffic Management Specification Version 4.1 Connection Admission Control (CAC) Feedback Controls Usage Parameter Control (UPC) Cell Loss Priority (CLP) Control Traffic Shaping Network Resource Management (NRM) Frame Discard cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 68
62 Útvonalválasztás: PNNI QoS-t figyelembe veszi Skálázható Magán ATM kapcsolók és magán ATM kapcsoló csoportok között hierarchikus útvonalválasztás nem-hierarchikus hálózatban Jelzési protokoll összeköttetések kialakítása Útvonalválasztási protokoll topológia, elérési, kapacitás és QoS információ szétosztására csomópont 20 bytes címe elsı 13 byte adott kapcsolóra rögzített utolsó 7 csatlakoztatott berendezések (6byte MAC cím + 1 választó) Peer Group Peer Group Leeder Border Node cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 69
63 PNNI Helló csomagok szomszédok felderítésére azonosítóikat szomszédok egymással tudatják PG-n belül Link Státusz információ váltás virtuális sávszélesség elérhetıség next hop cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 70
64 ATM illesztési (adaptációs) réteg Menedzsment sík Kontroll sík Felsıbb szintek Felhaszn. sík síkok mngmntje ATM adaptáci ciós s réteg r (AAL) ATM réteg Fizikai réteg összeköttetés vezérlés felhasználói információ rétegek menedzsmentje cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 71
65 AAL alrétegek SSCS CPCS SAR SAR (Segmentation and Reassembly) : CS adategységek cellákra bontása ill. visszaállítása, SAR fejrész generálás CS (Convergence Sublayer) CPCS (általános rész): alkalmazás-független eljárások SSCS (szolgálat specifikus rész) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 72
66 AAL típusai Jelenleg öt típus definiált: AAL 1: A osztályú AAL 2: B osztályú AAL 3: C osztályú AAL 4: D osztályú AAL 5: D osztályú szolgálat számára AAL3/4 maal wmatm AAL2 SAAL: AAL5 legelterjedtebb! AAL0 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 74
67 Hívásfelépítés cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 78
68 Hálózat-menedzsment: OAM cellák GFC PT,CLP,HEC VPI VCI OT FT Function Specific Fields, 45 octets R CRC 5 octet header 4 bit 4 bit OAM Type 0001 Fault M 0010 Performance M 1000 Activation/Deactivation Function Type (pl) AIS Alarm Indication Signal RDI Remote Defect Indication Continuity Check Loop Back... VPC OAM cella => VCI = 3, 4 (segment, end-to-end) VCC OAM cella => PT = 100, 101 (segment, end-to-end) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 80
69 IP forgalom ATM felett Lehetıségek protokoll beágyazás (multi-protokoll encapsulation) (RFC 1483) Classical IP over ATM (RFC 1577) Classical IP and ARP over ATM (RFC 2225) LAN emuláció (LAN Emulation over ATM Version 1.0) (ATM Forum) LANE v2.0 (ATM Forum) MPOA (Multi-Protocoll over ATM) ATM API MPLS (IETF) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 81
70 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (4./6) április 30. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 82
71 4. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 83
72 4.4. MPLS MultiProtocol Label Switching (Többprotokollos címkekapcsolás) Egységes IP/MPLS kontroll Valamivel egyszerőbb mint ATM Csökkentett cimketér használat FEC révén (Forwarding Equivalence Class) Cimke lecserélés (Swapping) és többszintő felülcimkézés (Stacking) ATM-hez képest nem sok új Topológia-centrikus vagy forgalom-centrikus (vezérelt) QoS kérdések még nyitottak TE-t és VPN-t támogatja IPoMPLS: Peer Model! RSVP-TE CR-LDP cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 84
73 MPLS LER: Label Edge Router LSR: Label Switching Router FEC: Forwarding Equivalence Class LSP: Label Switched Path Label Swapping IP Router LER LSR cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 85
74 Label Stacking vagy Swapping? Ha vermelünk sok réteg lesz! Hierarchikus LSP beágyazás (encapsulation, embedding, nesting) LSP4 LSP3 LSP2 LSP1 LSP4 LSP1 LSP2 data Stacked Headers LSP3 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 86
75 Az MPLS fejrész 32 bit = 4 byte ebbıl 20 bit a cimke Label Entry Label: Label Value, 20 bits Label Exp: Experimental Use bits Label Exp S S: Bottom of Stack bit TTL TTL: Time to Live bits cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 87
76 Az IP fejrész az MPLS fejrész Útvonalválasztás (routing) és adategység továbbítás (forwarding) VERS HLEN Service Type Total Length Identification Flags Fragment Offset TTL Protocol Header Checksum Source IP Address Destination IP Address Options Padding D a t a D a t a... D a t a 0 7 Label Label Label CoS S TTL cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 88
77 MPLS csomagtovábbítás bejövı címke célcím / /16... kimenı címke 9 0 Out IF kimenı címke IF info Adat LSR A / Adat LSR B 0 bejövı címke X X... célcím / /16... kimenı címke 4 1 Out IF kimenı címke IF info Adat LSR C /16 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 89
78 Cimkeelosztó mechanizmusok LSP kialakításához LSR-ek továbbítási tábláinak terjesztésére az MPLS tartományban Címke elosztás (Label Distribution) Többféle különbözı alternatív protokoll: a Border Gateway Protocol (BGP) különbözı Internet AS-ek között. MPLS kiterjesztéssel a Resource reservation Protocol (RSVP) jelzés rendszer, ahol a címke elosztást RSVP folyamokhoz rendelik. RSVP-TE a Label Distribution Protocolt (LDP), amit az IETF külön e célra hozott létre. CR-LDP cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 91
79 MPLS TE IP: legrövidebb út = legkevesebb ugrás MPLS: tetszıleges út választható Alternatív utak terhelés megosztás Explicit Route vagy Hop-by-Hop Routing Loose Strict MPLS FRR (Fast Re-Route) Védelmi technika cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 94
80 MPLS QoS: CR-LDP Traffic Parameters!!! Ezt nem mondtam el az órán!!! Flags control negotiability of parameters U F Flags Traf. Param. TLV Frequency Reserved Peak Data Rate (PDR) Peak Burst Size (PBS) Length Committed Data Rate (CDR) Committed Burst Size (CBS) Excess Burst Size (EBS) Weight 32 bit fields are short IEEE floating point numbers Any parameter may be used or not used by selecting appropriate values Frequency constrains the variable delay that may be introduced Weight of the CRLSP in the relative share Peak rate (PDR+PBS) maximum rate at which traffic should be sent to the CRLSP Committed rate (CDR+CBS) the rate that the MPLS domain commits to be available to the CRLSP Excess Burst Size (EBS) to measure the extent by which the traffic sent on a CRLSP exceeds the committed rate Forrás: Loa Andersson, Nortel: MPLS Tutorial, Infocom 2000 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 95
81 MPLS Összefoglalás MultiProtocol Label Switching (Többprotokollos címkekapcsolás) Egységes IP/MPLS kontroll Valamivel egyszerőbb mint ATM Csökkentett cimketér használat FEC révén (Forwarding Equivalence Class) Cimke lecserélés (Swapping) és többszintő felülcimkézés (Stacking) ATM-hez képest nem sok új Topológia mint forgalom-centrikus (vezérelt) QoS kérdések még nyitottak TE-t és VPN-t támogatja IPoMPLS: Peer Model! RSVP-TE CR-LDP cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 96
82 Rövidítésjegyzék MPLS Multi-Protocol Label Switching Többprotokollos címkekapcsolás VPN Virtual Private Network Virtuális magán hálózat IP Internet Protocol Internet protokoll ATM Asynchronous Transfer Mode Aszinkron átviteli mód QoS Quality of Service Szolgáltatásminıség LER Label Edge Router Címke behelyezı (perem) útválasztó LSR Label Switching Router Címke kapcsoló útválasztó LSP Label Switched Path Címke kapcsolt útvonal FEC Forwarding Equivalence Class Továbbítási ekvivalencia osztály VPI/VCI Virtual Path Identifier/Virtual Channel Identifier Virtuális útvonal azonosító/virtuális csatorna azonosító DLCI Data Link Connection Identifier Adat kapcsolat azonosító CoS Class of Service Szolgáltatásosztály TTL Time to Live Élettartam LFIB Label Forwarding Information Base Címketovábbítási információs bázis NHLFE Next Hop Label Forwarding Entry Következı ugrást leíró címketovábbítási elem ILM Incoming Label Map Beérkezı címkék térképe FTN FEC-to-NHLFE Map FEC és NHLFE összerendelı táblázat BGP Border Gateway Protocol Határkapu protokoll RSVP Resource reservation Protocol Erıforrásfoglalási protokoll LDP Label Distribution Protocol Címketerjesztı protokoll OXC Optical Cross Connect Optikai rendezı GMPLS Generalised Multi-Protocol Label Switching Általánosított többprotokollos címkekapcsolás MPλ S Multi-Protocol Lambda Switching Többprotokollos hullámhosszkapcsolás STM Synchronous Transport Module Szinkron átviteli modul cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 97
83 4.5. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 98
84 4.5. ngsdh/sonet Következı (új) generációs SDH/SONET SDH/SONET + GFP + VCat + LCAS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 99
85 SDH keretszervezés (G.707) 9 oct 261 octets STM-1 3 RSOH AU-4 RSOH AU AU PTR C-4 VC-4 AU PTR C-4 5 MSOH H4 9 MSOH H4 SOH VC-4 POH 261 octets C-4-et töltjük felhasználói információval, vagy kisebb C-kel C-4 + POH = VC-4 AU-4 + SOH -> STM cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 102
86 ITU-T G.707 Multiplexing structure 1 1 STM-256 AUG-256 AU-4-256c VC-4-256c C-4-256c 4 STM-64 1 AUG-64 1 AU-4-64c VC-4-64c C-4-64c STM-16 AUG-16 AU-4-16c VC-4-16c 4 C-4-16c STM-4 1 AUG-4 1 AU-4-4c VC-4-4c C-4-4c STM-1 AUG-1 AU-4 VC-4 C STM-0 AU-3 VC-3 Pointer processing Multiplexing Aligning Mapping Source: ITU-T G.707 TUG-3 TU-3 VC-3 C TUG-2 TU-2 VC-2 C-2 3 TU-12 VC-12 C-12 4 TU-11 VC-11 C-11 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest T
87 Hol is tartunk most? Jelen és közeljövı: SDH/SONET, ATM, MPLS ng SDH/SONET: GFP, LCAS, VCat G.709, OTN, DW GbE, 10GbE (LAN+WAN 40, 70 km) Jövı: ASON, GMPLS, ASTN Távolabbi jövı: OBS/OPS? cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 105
88 ng SDH/SONET: GFP, VCat, LCAS next generation SDH/SONET Különbözı felsı rétegekhez egységes keretezés Egységes áramkörkapcsolt réteg Statisztikus nyalábolás (multiplexelés) a GFP révén Jó granularitás VCat révén SDH/SONET kompatibilis Nem kell az összes eszköz támogassa az új képességeket A fokozatos átmenet olcsóbb mint a teljes technológia csere cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 109
89 GFP, Vcat, LCAS G.7041 Generic Framing Procedure (Általános keretezési eljárás) Core Header (scrambled) Payload CRC Oktett szinkron Két üzemmód GFP-T: Transparent GFP-F: Frame mapped ctrl & felhasználói keretek CORE HEADER PAYLOAD AREA 16-bit PAYLOAD LENGTH INDICATOR chec (CRC-16) PAYLOAD HEADERS (4-64 BYTES) CLIENT PAYLOAD INFORM ATION FIELD Ethernet IP/PPP 8B/10B MAPOS GFP OPTIONAL VC-n ODU-k Forrás: ITU-T G.7041 PAYLOAD FCS (CRC-32) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 111
90 GFP: Generic: Általános? Generic? Frame-Mapped Ethernet Frame-Mapped PPP Transparent Fiber Channel Transparent FICON Transparent ESCON Transparent Gb Ethernet Frame-Mapped Multiple Access Protocol over SDH (MAPOS) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 112
91 GFP: Általános cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 113
92 GFP, Vcat, LCAS Folytonos helyett virtuális Virtuális (K4:b2) Jobb granularitás Jobb erıforráskihasználás Nagyobb sávszélességő csatornák hozhatók létre Inverz MUX! jobb stat. mux. Multi-Path Protection Folytonos (Continuous) VC-4-4c: Mbps Virtuális (Virtual) VC-12-nv (n=1-64), 2.2 Mbps-139 Mbps VC-4-16c: Mbps VC-3-nv (n=1-64), 49 Mbps- 3.1 Gbps VC-4-64c: Mbps VC-4-nv (n=1-64), 149 Mbps -9.6 Gbps Pl.: Gbit Ethernet VC-4-7v cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 116
93 4.5. ngsdh/sonet Következı (új) generációs SDH/SONET SDH/SONET + GFP + VCat + LCAS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 119
94 GFP, VCat, LCAS Link capacity adjustment scheme (LCAS) G.7042 (szakasz-kapacitás állító módszer) Átállítja VCat-ot használó SDH és OTN rendszerek útkapacitásait megszakítás nélkül Az alkalmazások igényeinek megfelelıen Meghibásodott összefőzött út (VC) leválasztásával javítja a hibatőrést...a control mechanism to hitless increase or decrease the capacity of a VCG link to meet the bandwidth needs of the application. cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 120
95 4. Gerinchálózati Technikák Vázlat: 4.1.: PCM/PDH ( , ) 4.2.: SDH/SONET( ) 4.3.: ATM 4.4.: MPLS 4.5.: ngsdh/sonet (GFP, VCat, LCAS) 4.6.: OTN 4.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 121
96 4.6. OTN: G G stb. Optical Transport Network - Digtal Wrapper Optikai Szállítóhálózat Definiálja: Együttes hullámhossz ÉS idıosztásos nyalábolás Overlay Peer Augmented Modellek Az optikai réteg paramétereit Keretezési strukturát az egyes byte-ok definicióival Intra- és Inter-Domain Interface-k: IaDI, IrDI FEC (Forward Error Correction) Alkalmazásokat (Applications) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 122
97 OTN vs OTNT: Szőkebb és Tágabb értelem Szőkebb: Optical Transport Network (OTN)...Optical Network Elements connected by optical fibre links, able to provide functionality of transport, multiplexing, routing, management, supervision and survivability of optical channels carrying client signals provision of transport for any digital signal independent of client-specific aspects... ITU-T G.709 (01/03) Interfaces for the OTN ITU-T G.798 (5/02) Characteristics of OTN Hierarchy Equipment Functional Blocks ITU-T G.872 (10/01) Architecture for the OTN ITU-T G.8251 (10/01) The Control of Jitter and Wander within the OTN Tágabb: Optical Transport Networks & Technologies (OTNT) Minden optikai szállításon alapuló hálózati funkcionalitás a kapcsolódó technológiákat beleértve A hangsúly a digitális rakományok szállításán és hálózati szempontokon van Pl: az SDH is ebbe a kategóriába tartozhat cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 123
98 Az OTN és WDM viszonya Forrás: ITU-T G.872: Relationship between OTN and WDM cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 124
99 G.709 OTN Optical Transport Network (Optikai szállító hálózat): OTS: Optical Transmission Section (Átviteli szakasz) OMS: Optical Multiplex Section (Nyaláboló szakasz) Och: Optical (Lambda) Channel (Optikai (hullámhossz) csatorna) OTS OMS OCh cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 125

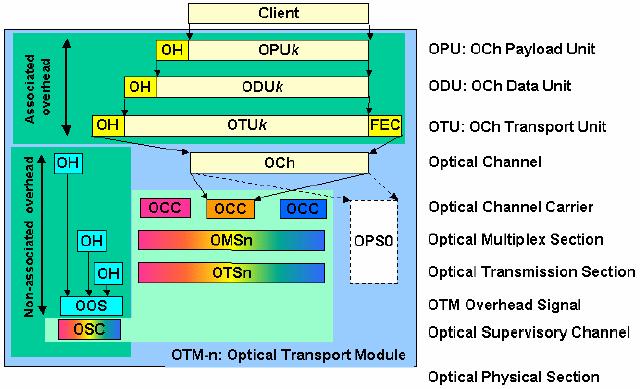

100 Az ITU-T G.709 keretezési struktúrája Forrás: Alcatel cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 126
101 Az OCh keret OTU: Optical Channel Transport Unit (Optikai csatorna szállító egysége) FAS: Frame Alignment Signal (+MFAS) (keretszinkronszó) OTU-OH: Supervison: 16 bit GCCO (General Communication Channel, pl. mngmnt vagy GMPLS jelzés) FEC: Forward Error Correction (OTU FEC) ODU: Optical Channel Data Unit OH (Optikai csatorna adat egysége) Protection End-to-end path supervison (at ODU level) (GCC1, GCC2) Tandem connection monitoring OPU: Optical Channel Payload Unit OH (Optikai csatorna hasznos rakománya) PT: Payload Type, pl: SDH, ATM, GFP vcpt: virtual concatenation PT FAS OTU 2 3 ODU O P U Client Payload FEC 4 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 128
102 Client Client Payload OPU O P U Client Payload ODU ODU O P U Client Payload OTU FAS OTU ODU O P U Client Payload FEC cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 129
103 4*ODU1 ODU2 jel nyalábolása (ITU-T G.709/Y.1331 Example of multiplexing 4 ODU1 signals into an ODU2 (artist impression) ) Alignm ODU1 ODU1 OH OPU1 OH Client Layer Signal (e.g. STM-16, ATM, GFP) 4x ODU2 ODU2 OH OPU2 OH Alignm Alignm Alignm Alignm ODU1 OH ODU1 OH ODU1 OH ODU1 OH OPU1 OH OPU1 OH OPU1 OH OPU1 OH Client Layer Signal Client (e.g. Layer STM-16) Signal Client (e.g. Layer STM-16) Signal Client (e.g. Layer STM-16) Signal (e.g. STM-16, ATM, GFP) OTU2 Alignm OTU2 OH ODU2 OH OPU2 OH Alignm Alignm Alignm Alignm ODU1 OH ODU1 OH ODU1 OH ODU1 OH OPU1 OH OPU1 OH OPU1 OH OPU1 OH Client Layer Signal Client (e.g. Layer STM-16) Signal Client (e.g. Layer STM-16) Signal Client (e.g. Layer STM-16) Signal (e.g. STM-16, ATM, GFP) OPU2 Payload OTU2 FEC NOTE - The ODU1 floats in ¼ of the OPU2 Payload area. An ODU1 frame will cross multiple ODU2 frame boundaries. cinkler()tmit.bme.hu A complete ODU1 frame (15296 IHSz, bytes) 2008 requires tavasz, the bandwidth Budapestof (15296/3808 = ) ODU2 frames. This is not illustrated. 130
104 Multiplexing 4 ODU1 signals into an ODU2 (artist engineer impression) ODU1 ODU2 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 131
105 Nyalábolási struktúra OTH: Optical Transport Hierarchy OTM: Optical Transport Module OTM-n.m: n: λ-k száma m: csatornák bitsebessége: (1) 2.5 Gbit/s; (2) 10 Gbit/s; (3) 40 Gbit/s; vagy a fentiek kombinációi + OH (non-associated) OTM-5.12: 5λ, 2.5 vagy 10 Gbit/s cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 132
106 OTM nyalábolás és leképezés OTM-0.m, OTM-nr.m, OTM-n.m Forrás: ITU-T G.709/Y OTM multiplexing and mapping structures cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 133
107 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (5./6) május 5. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 134
108 Idaig jutottunk Aki elıvizsgázik május 14 szerdán 8-10, kérjük írjon címre, legkésıbb május 9 péntek délig! cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 135

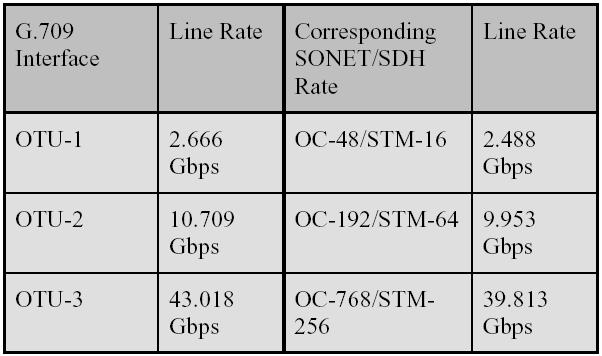

109 Példák ATM, GFP közvetlenül OTN keretbe 1 STM-16 keret 2.55 OTU-1 keret 16x270x9 byte bruttó / 3809x4 byte nettó = STM-64 keret 10.2 OTU-2 keret 64x270x9 byte bruttó / 3809x4 byte nettó = 10.2 (Virtual Concatenation: pl: egy ODU2-4v szállíthat egy STM-256-ot) +7% Forrás: Guylain Barlow, Innocor Ltd.: A G.709 Optical Transport Network Tutorial cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 136
110 Bitsebességek és a keretidık Keretezés OPU ODU OTU Time szint [Gbit/s] [Gbit/s] [Gbit/s] [µs] 239/238 * 255/238 * /237 * 239/237 * 255/237 * /236 * 239/236 * 255/236 * Valamennyi esetben ±20ppm a tőrés cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 137
111 FEC RS (255,239) Reed Solomon kód, mert Egyszerő Jelentıs hibajavító képesség Blokkhibára is jó (max 8 byte) 16 blokk fésőszerően Blokkonként kisebb a kódolási sebesség mint a vonali bitsebesség Kevésbé érzékeny blokkhibára (16x8=128 folytonos byte hibára is véd) x16 minden sorra FAS OTU O P ODU U Client Payload FEC cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 138

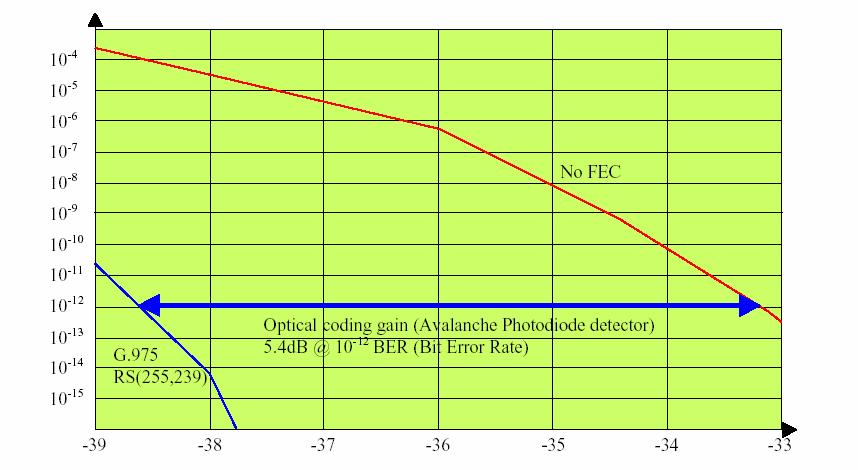

112 A FEC nyeresége (1) A BER függése a jelszinttıl FEC-el és nélküle Forrás: Guylain Barlow, Innocor Ltd.: A G.709 Optical Transport Network Tutorial cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 139
113 Miért használjunk FEC-et? (DW, OTN, G.709) Teljesítmény (jelszint) nyereség: 7% FEC: 5dB vagyis 20 km-rel hosszabb szakaszok 10-4 BER helyett BER 2.5 Gbit/s-os szakasz használható 10 Gbit/s-on Jelminıség romlás korai észlelése Jobb SNR ellenállás Minden negyedik 3R regenerátor kihagyható FEC kikapcsolható csupa 0 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 143

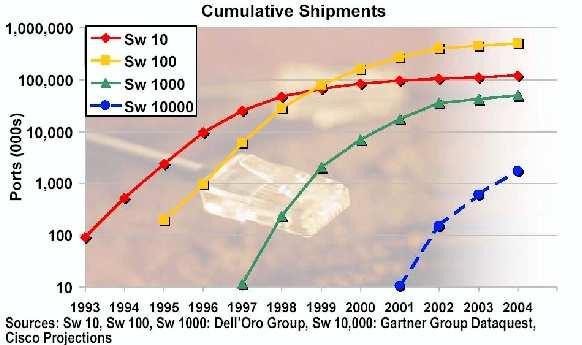

114 Ethernet shipping Andreas Gladisch: Third Hungarian WDM Workshop, 2003 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 144
115 10 GbE IEEE 802.3ae Distances of 40 (70) km MAN: a good solution WAN: over ng SDH/SONET or OTN Simple, cheap, point-to-point no QoS Used jointly with 1GbE (IEEE 802.3z) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 145

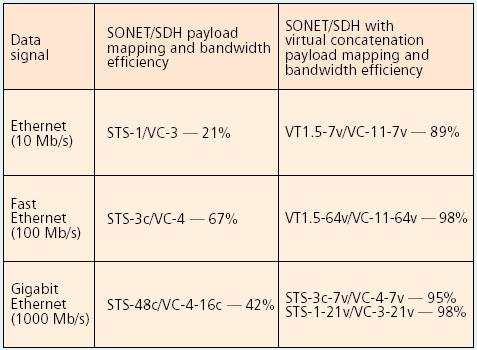

116 Ethernet over SDH w/wo VirCat Multi-Layer, again! Better transport efficiency! Source: P. Bonenfant, A Rodrigez-Moral: GFP: The Catalyst for Efficient Data over Trasport, IEEE Communications Magazine May 2002 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 146
117 Multilayer Protocol Stack Source: M. Scholten, Z. Zhu, E.H. Valencia, J. Hawkins: GFP, IEEE Communications Magazine May 2002 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 147
118 Összefoglalás SDH nem elég SDH +GFP+VirCat+LCAS ngsdh (TDM+FEC) + (WDM+Mngmnt) OTN OTN + GFP+VirCat+LCAS + Ctrl cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 148
119 Rövidítésjegyzék (OTN témakör) 3R Reamplification, Reshaping and Retiming AIS Alarm Indication Signal APS Automatic Protection Switching BIP Bit Interleaved Parity CBR Constant Bit Rate CRC Cyclic Redundancy Check FAS Frame Alignment Signal FEC Forward Error Correction GCC General Communication Channel IaDI Intra-Domain Interface IrDI Inter-Domain Interface LCAS Link Capacity Adjustment Scheme MFAS MultiFrame Alignment Signal MFI Multiframe Indicator MSI Multiplex Structure Identifier naoh non-associated overhead NNI Network Node Interface OCC Optical Channel Carrier OCCo Optical Channel Carrier overhead OCCp Optical Channel Carrier payload OCCr Optical Channel Carrier with reduced functionality OCG Optical Carrier Group OCGr Optical Carrier Group with reduced functionality OCh Optical channel with full functionality OChr Optical channel with reduced functionality ODU Optical Channel Data Unit ODUk Optical Channel Data Unit-k ODTUjk Optical channel Data Tributary Unit j into k ODTUG Optical channel Data Tributary Unit Group ODUk-Xv X virtually concatenated ODUk's OH Overhead OMS Optical Multiplex Section OMS-OH Optical Multiplex Section Overhead OMU Optical Multiplex Unit ONNI Optical Network Node Interface OOS OTM Overhead Signal OPS Optical Physical Section OPU Optical Channel Payload Unit OPUk Optical Channel Payload Unit-k OPUk-Xv X virtually concatenated OPUk's OSC Optical Supervisory Channel OTH Optical Transport Hierarchy OTM Optical Transport Module OTN Optical Transport Network OTS Optical Transmission Section OTS-OH Optical Transmission Section Overhead OTU Optical Channel Transport Unit OTUk completely standardized Optical Channel Transport Unit-k OTUkV functionally standardized Optical Channel Transport Unit-k PCC Protection Communication Channel PLD Payload PM Path Monitoring PMI Payload Missing Indication PMOH Path Monitoring OverHead ppm parts per million PT Payload Type RS Reed-Solomon SM Section Monitoring SMOH Section Monitoring OverHead TC Tandem Connection TCM Tandem Connection Monitoring TCMOH Tandem Connection Monitoring OverHead UNI User-to-Network Interface VCG Virtual Concatenation Group VCOH Virtual Concatenation Overhead vcpt virtual concatenated Payload Type cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 149
120 5. Gerinchálózati Technikák Vázlat: 5.1.: PCM/PDH ( , ) 5.2.: SDH/SONET( ) 5.3.: ATM 5.4.: MPLS 5.5.: ngsdh/sonet (GFP, VCat, LCAS) 5.6.: OTN 5.7.: Optikai hálózatok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 150
121 5.7. Optikai hálózatok Motiváció 3 generácio Nyalabolás Heterogén Fejlıdés: SDH ATM MPLS ngsdh OTN ASON ASTN/GMPLS OBS/OPS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 151
122 Motiváció Optikai átvitel elınyei: Nagy sávszélesség Kis csillapítás Kevés jeltorzítás (kompenzálható) Zavarérzéketlen (EM, áthallás, környezet hatásai) Olcsó (réz SiO 2 ) Fémmentes Kis átmérıjő Stb. cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 152
123 A hálózatok felépítése Hozzáférés (Access of Enterprise and Residential users): LAN (Eth), xdsl, PON, FTTX, PLC DECT, GSM, GPRS, EDGE, UMTS Földfelszíni és mőholdas mikrohullámú METRO (MON): SDH, METRO Ethernet, ATM, MPLS, METRO Access: A hozzáférési forgalom összefogása SONET/SDH győjtı győrők, RPR, Ethernet, Pt2Pt Optical Ethernet METRO Core: Pl.: SDH, ROADM - CWDM vagy DWDM-mel Szállítás (Transport: LHON, gerinc (Backbone), mag (Core)) DW/OTN, (ng)sdh/sonet, ASON, GMPLS, ASTN MON: Metropolitan LHON: Long Haul Optical Network cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 156

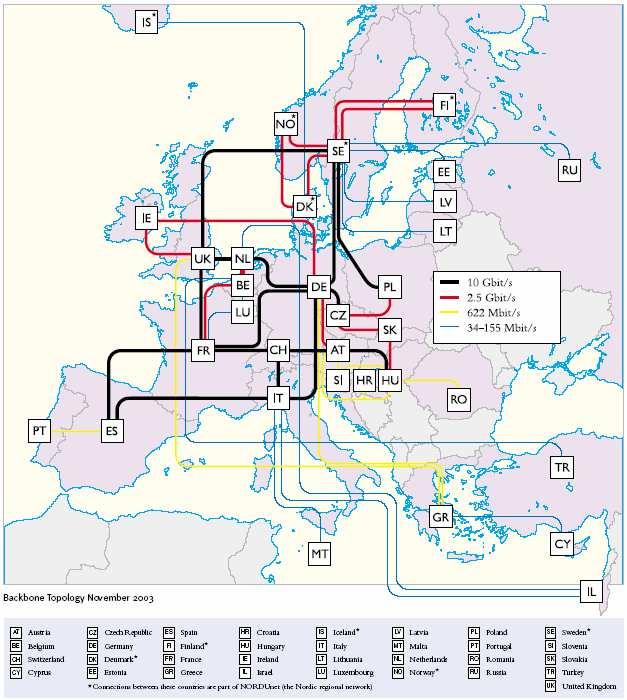

124 Geant Europan network cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 157

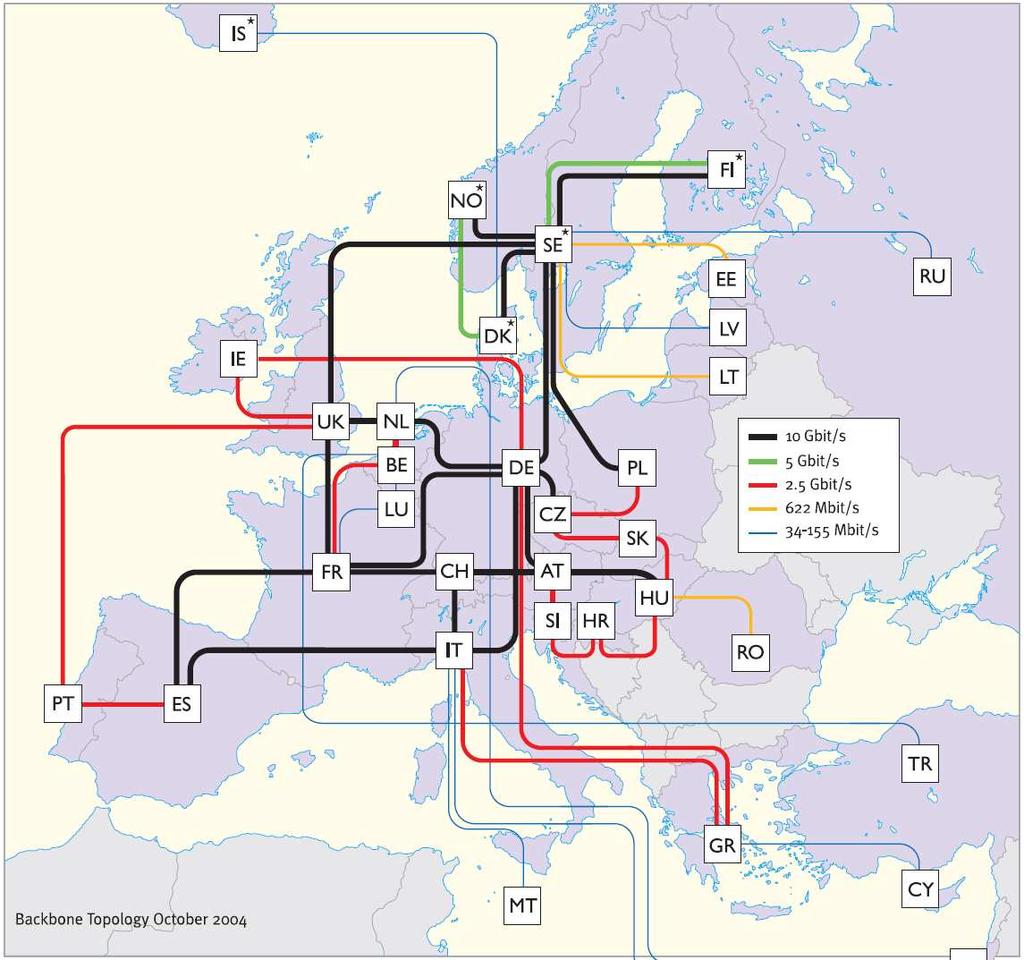

125 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 158
126 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 159
127 ESnet (2003) Forrás: H.B.Newman, GNEW2004 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 160

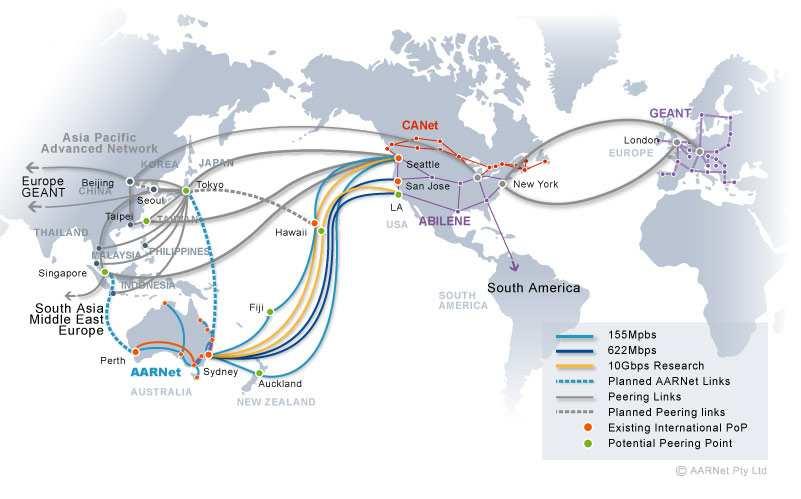

128 AArnet (Australia 2004) összeköttetései + SXTransPORT (Trans Pacific Optical Research Testbed) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 161
129 GLORIAD: Global Optical Ring (USA-Európa-Oroszország-Kína, 10 Gb/s) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 162

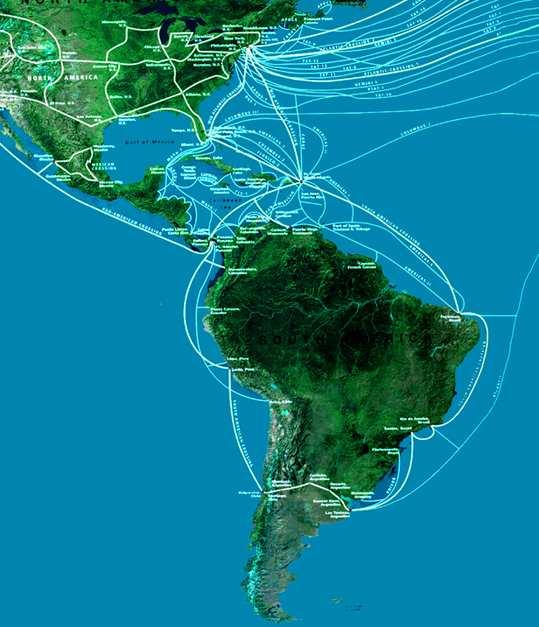

130 Amerikák tengeri fénykábel rendszerei Americas 1 Americas II South American Crossing Columbus II Columbus III Emergia (Telefonica) ARCOS Maya Americas Forrás: H.B.Newman, GNEW2004 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 163

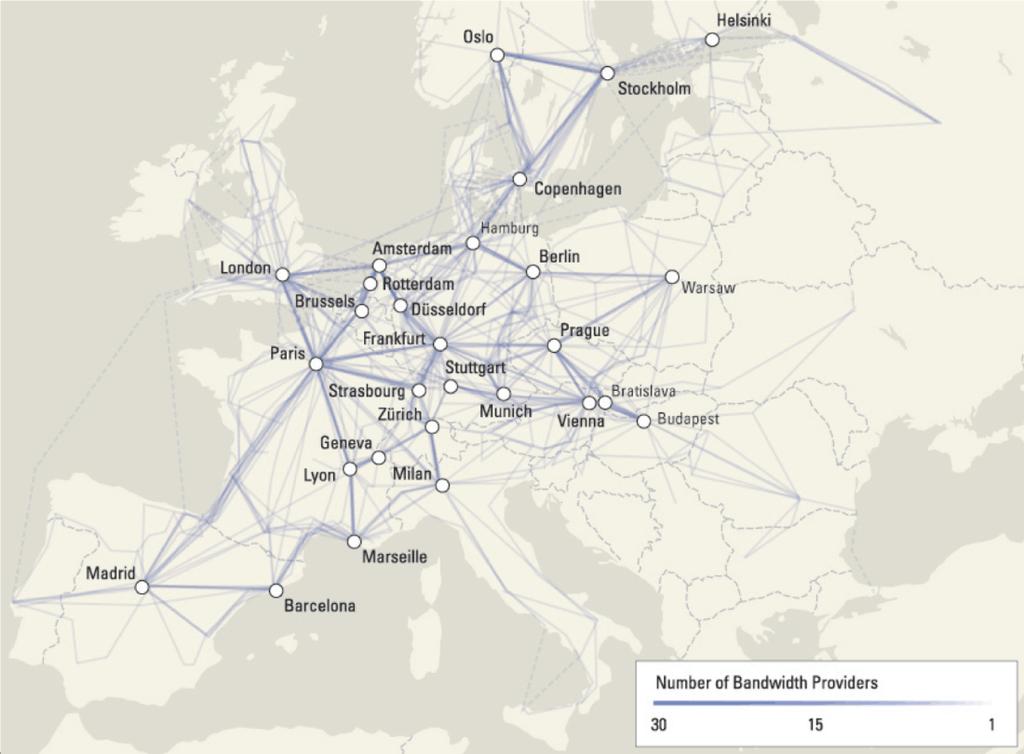

131 Pan-European Networks Forrás: PriMetrica Inc, 2004 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 164
132 3 Generáció 1. G: Csak az átviteli szakaszok optikaiak 2. G: Teljes átviteli utak optikaiak 3. G: Már a vezérlés is optikai cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 166
133 Nyalábolási Technikák Térosztásos (OSDM) Hullámhosszosztásos (WDM (CWDM és DWDM)) Idıosztásos (OTDM) Kódosztásos (OCDM) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 167
134 Optikai technológia Fényszálak AWG Arrayed Waveguide Grating Jelátvitel, adók, vevık, szőrık Optikai erısítık, sávok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 168

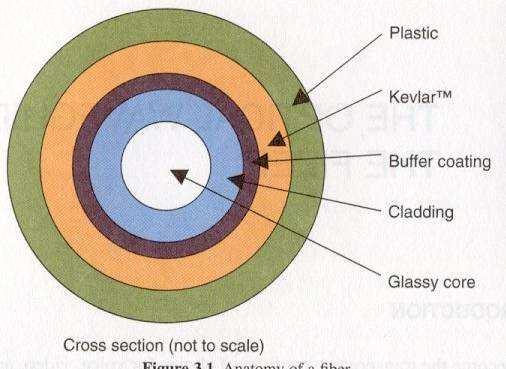

135 Fiber Anatomy Forrás: Shivkumar Kalyanaraman cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 169

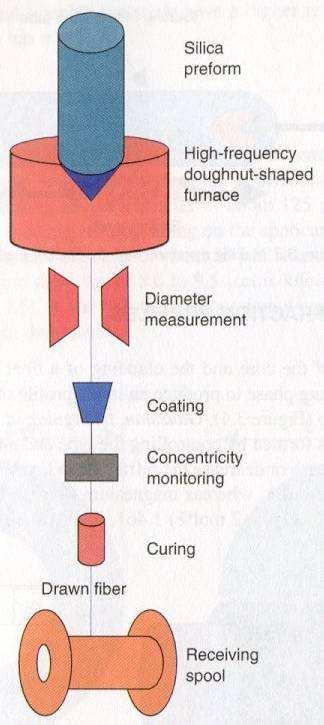

136 Fiber Manufacturing Adalékolják Graded index (Step Index) Kábelvezetékben lehet több kábel Kábelenként 1000 fényszálig Fényszálanként 160 λ λánként 2.5Gbps vagy 10 Gbps Forrás: Shivkumar Kalyanaraman cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 170
137 Egymódusú és többmódusú Üvegszál (Fényszál) Single-Mode Fiber (SMF) (8 to 10 µm mag) Multimode Fiber (MMF) (50 to 85 µm mag) SiO 2 alapú (vagy mőanyag) 3 alacsony csillapítású sáv ( ablak ): 0.8, 1.3, 1.55 µm Törésmutató: n~1.43 n~1.45 Forrás: Shivkumar Kalyanaraman cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 171

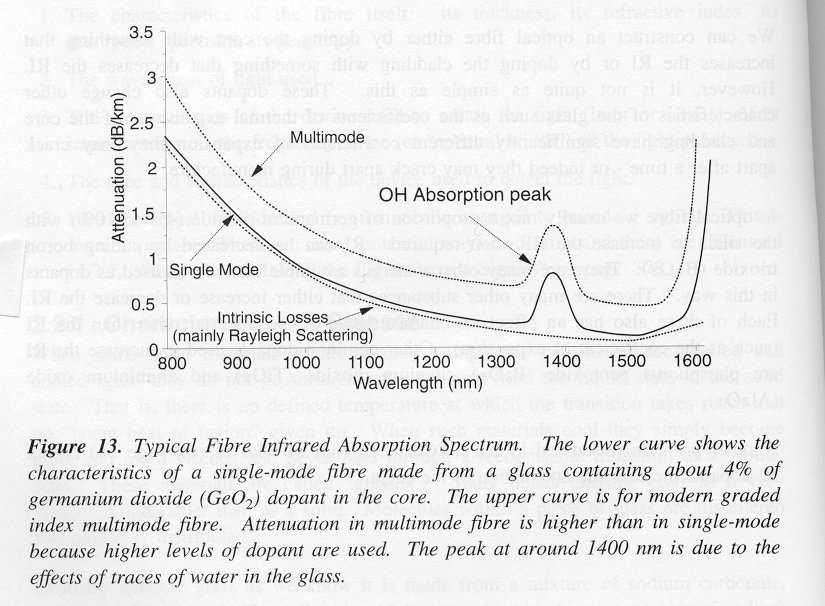

138 Absorption and Attenuation: Absorption Spectrum Material absorption (Silica) 0.2 db/km Forrás: Shivkumar Kalyanaraman cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 172

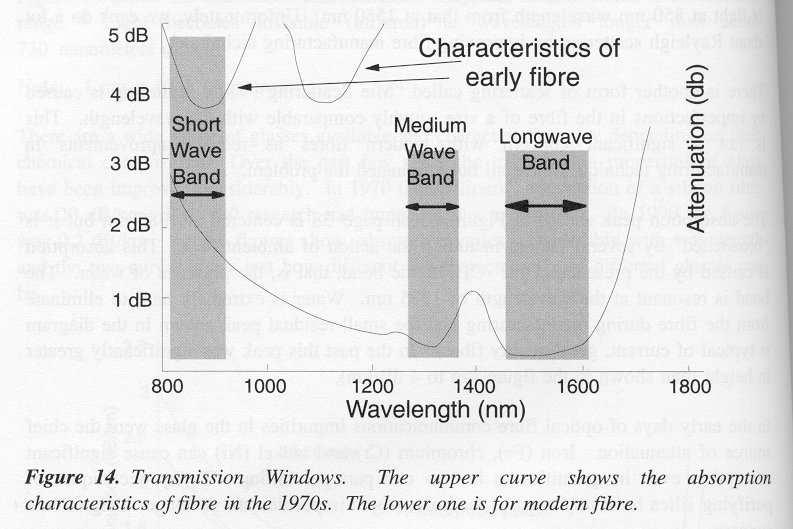

139 Fiber:Transmission Windows Lucent s new AllWave Fiber (1998) eliminates absorption peaks due to watervapor in the 1400nm area! Forrás: Shivkumar Kalyanaraman cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 173
140 ITU-T hullámsávok nm: nm: nm: nm: nm: nm: wavelength) O-band (original) E-band (extended) S-band (short wavelength) C-band (conventional) L-band (long wavelength) U-band (ultra-long WWDM (Wide WDM) > 50 nm 1000 GHz < CWDM (Coarse WDM) < 50 nm DWDM (Dense WDM) < 1000 GHz cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 175
141 WDM alapelvek Egy fényszál több λ (hullámhossz) Milyen hullámhosszakon? Csillapítás (db/km) nm, olcsó 1300 nm, diszperzió Hullámhossz (µm) Forrás: VPI Virtual Photonics 1550 nm min. csillapítás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 176
142 DWDM és CWDM ITU-T, frekvencia rács 2002 május G Spectral grids for WDM applications: DWDM frequency grid (frekvenciában egyenletes a rács) G Spectral grids for WDM applications: CWDM wavelength grid (hullámhosszban egyenletes a rács) DWDM: THz ( nm) körül THz THz ( nm nm) 186 THz 201 THz (1611, ,50 nm) ~150 csatorna, 100 GHz-enként 100 GHz-enként (200, 100) 50, 25 (12.5) GHz-enként is lehet ~ 40, 80, 160 csatorna CWDM Nagyobb a sáv a csatornák között (~20 nm) Ezért kevésbé pontos, szélesebb spektrumú Ezáltal olcsóbb eszközök Nagyobb bitsebességeken mert λ 2 -λ 1 = c (ν 1 -ν 2 ) / ν 1 ν 2 Heinrich R. Hertz cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 177

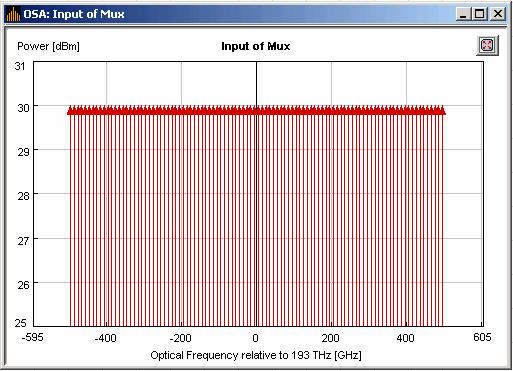

143 Frekvencia tartomány 100 csatornás DWDM rendszer fésője 10 9 Hz (10 GHz) csatorna- réseléssel 193 THz frekvencia körül (c=λ ν) λ=1553 µm Forrás: VPI Virtual Photonics Teaching Material cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 178

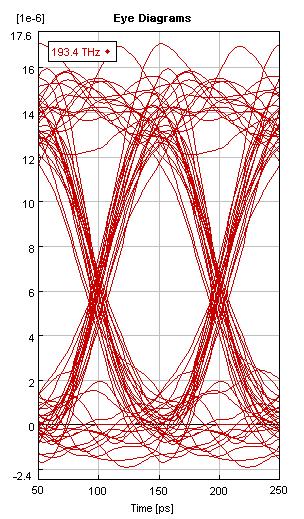

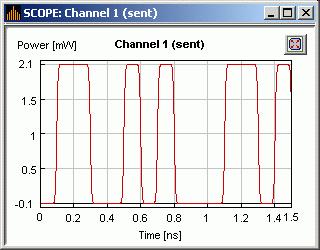

144 Idıtartomány Szemábra (Eye Diagram) Forrás: VPI Virtual Photonics Teaching Material cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 179

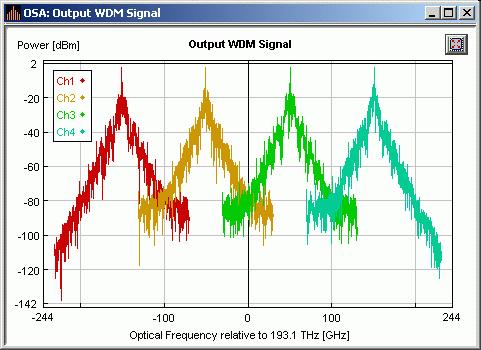

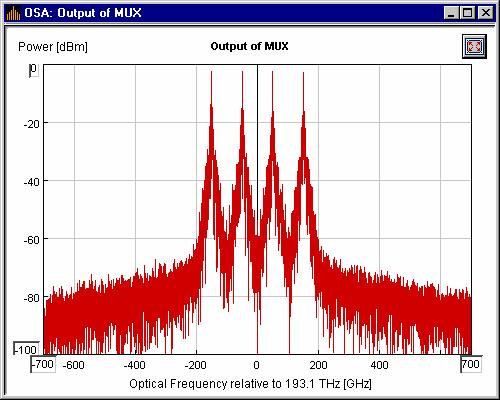

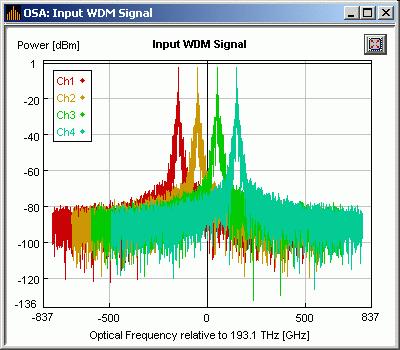

145 MUX/DEMU X Forrás: VPI Virtual Photonics Teaching Material 4λ CWDM vagy DWDM rendszer Nyalábolás-Bontás (Multiplexing-Demultiplexing) Frekvencia és idıtartományban cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 180

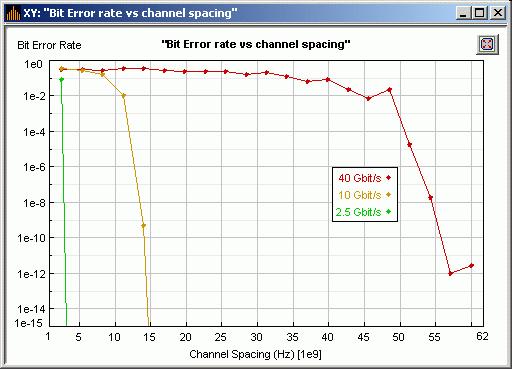

146 6. BER Gbit/s λ-rés összefüggése Ha 10-9 BER (bithibaarány) alatt szeretnénk maradni Milyen bitsebességre? Mekkora frekvenciakülönbség (csatorna-rés) legyen szomszédos csatornák között? Áthidalandó távolság és a fényszálban használt sávszélesség is kihat! Forrás: VPI Virtual Photonics Teaching Material cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 181
147 Optikai technológia Fényszálak és hullámhossz-sávok AWG: Arrayed Waveguide Grating Optikai erısítık, sávok cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 182
148 Infokommunikációs hálózatok és szolgáltatások vitt4159 Cinkler Tibor (6./6) május 7. Hétfı 14:15 16:00 (IE.216) Szerda 8:30 10:00 (IE.216) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 183
149 AWG: Arrayed Waveguide Grating Tömbös hullámvezetı rács Mőködési elv magyarázata: /files/a b.pdf cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 184
150 Optikai erısítés és jelfrissítés 3R: Re-Amplification, Re-Shaping, Re-Timing tisztán optikai úton? SOA: Semiconductor Optical Amplifier EDFA: Erbium Dopped Fiber Amplifier (Er 3+ és egyéb ritkaföld elemek) Ramman Amplifier cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 185
151 Optikai hálózatok fejlıdési mérföldkövei Statikus szolgáltatott (Provisioned) vagy dinamikusan kapcsolt (Switched)? Optikai Hálózati Funkcionalitás statikus dinamikus többrétegő Mesh Networks: OTN Ring Networks Point to Point WDM Links csomagkapcs Optical Packet Switching Optical Burst Switching Multilayer Switching: ASTN Wavelength Switching: ASON idı cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 190
152 ITU-T ASON: Automatically Switched Optical Network cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 191

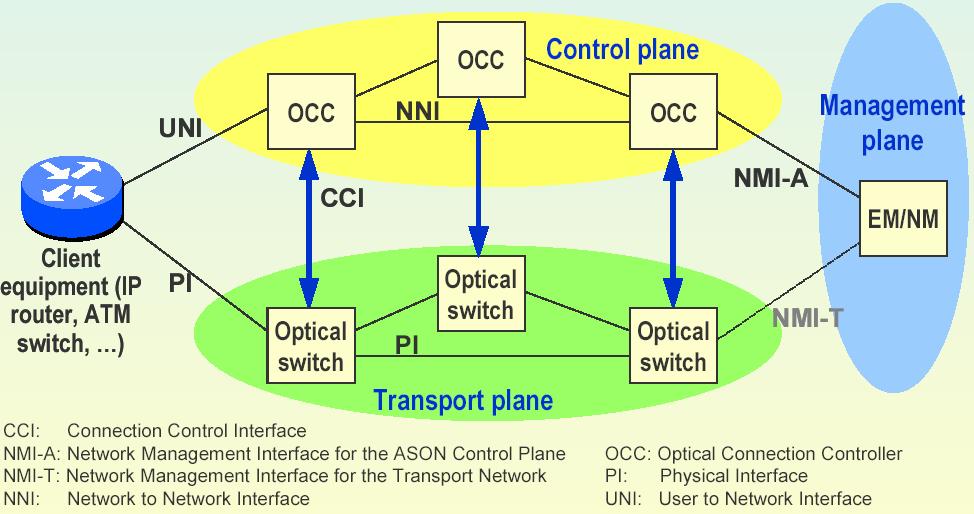

153 ITU-T ASON ASON architecture (Architektúra): Architecture for Automatically Switched Optical Networks: G.8080, (G.ason) Signalling (Jelzés): Distributed Call and Connection Control: G.7713, (G.dccm) Routing (Útvonalválasztás): Architecture and Requirements for Routing in the Automatic Switched Optical Networks (G.7715, G.rtg) Discovery (Felderítés): Generalized Automated Discovery Techniques G.7714, (G.disc) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 192
154 CP és MP funkciók (Functions of CP & MP) Policy Management Accounting End-to-End Path Management Alarm Correlation and Supervision Performance Management Routing Traffic Engineering Preparing Restoration Resource Discovery Restoration Multi-Vendor Path Set-Up MP (NMS) Combined CP & MP CP real time actions e.g., GMPLS cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 193
155 Kapcsolás vagy rendezés? Switching vs. Cross-Connecting Menedzsment sík: Management Plane (MP) Jellemzıen központi Lassú, de optimális Vezérlı sík: Control Plane (CP) A felhasználó jelzéssel kezdeményezi az összeköttetést Jellemzıen elosztott (distributed source routing) Gyorsabb, bonyolultabb, gyengébb útvonalak Összeköttetés Típusok: Állandó: Permanent Lágy-állandó : Soft Permanent Kapcsolt: Switched cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 194
156 Elektro-optikai rendezı: Electro - Optical Cross Connect (EOXC) O/E E/O EXC Olcsó, elektronikus térkapcsoló mag Nem transpaerens! Teljes hullámhosszkonverziós képesség A transponderek a drágák cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 196
157 Optikai rendezı: Optical Cross Connect (OXC) O O O Tisztán optikai (optikai mag: 3 x 2x2 = 12) Átlátszó Nincs λ-konverziós képesség Bonyolult útvonalválasztás cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 197
158 Optical Cross Connect (OXC) Full λ conversion capability O/O O All-Optical (optical core: 6 x 6 = 36 > 3 x 2x2 = 12) Full λ conversion capability Expensive optical λ converters Opaque cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 198
159 Optical Cross Connect (OXC) Limited λ conversion capability O O O Limited number of λ converters (Limited Conversion Capacity) Can be also limited in range if is limited in range 4 x 3x3 = 36, but only 3 λ converters instead of 6 cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 199

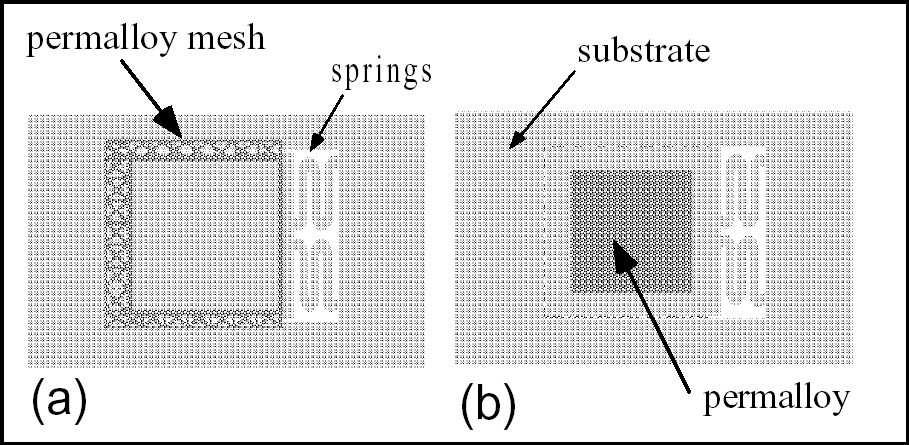

160 2D MEMS: Micro Electro-Mechanical Systems cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 200

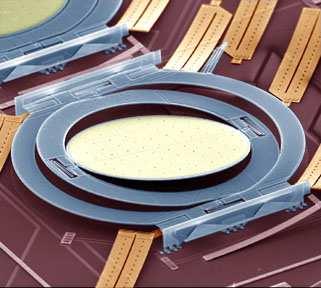

161 3D MEMS a tükröcskék Forrás: Lucent cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 201
162 3D MEMS Mőködési elv Electrical Cables Input MEMS Array Input Optical Fiber Bundle Electrical Cables Output MEMS Array Hermetic Enclosure Forrás: Lucent Output Optical Fiber Bundle cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 202

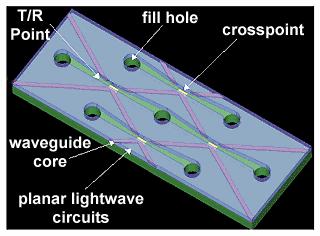

163 Buble-switch: Buborék kapcsoló Forrás: Agilent cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 203
164 Egyéb kapcsoló és rendezı megoldások Prisma Switch Thermo-optical Liquid Chrystal Accusto-optical Input 1 +V Output 1 Input 2 Output 1 Electrodes LiNbO 3 Piezo-electric... Liquid Cell to Rotate Polarization Beam Displacer - Voltage + Liquid Crystal cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 204
165 Optikai hálózatok fejlıdési mérföldkövei Optikai Hálózati Funkcionalitás statikus dinamikus többrétegő Mesh Networks: OTN Ring Networks Point to Point WDM Links csomagkapcs Optical Packet Switching Optical Burst Switching Multilayer Switching: ASTN Wavelength Switching: ASON idı cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 205
166 Többrétegő optikai hálózatok Egy rétegő hálózat: Gyenge granularitás: 1 fényszál: 1-10 Tbit/s (DWDM: λ) 1 λ csatorna: 2.5 or 10 Gbit/s 1 STM-64: 64 x STM-1 További rétegek a finomabb granularitáshoz Több rétegő hálózat: Bonyolult vezérlés és Menedzsment (Control & Management) Útvonalválasztás (Routing) Forgalomterelés (TE: Traffic Engineering) Hibatőrıképesség (Resilience) Kétszerezett vagy többszörözött funkciók cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 206
167 Mi a forgalom-kötegelés (Traffic Grooming)? C A B D C A B D C A B D cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 210
168 GMPLS/ASTN Dinamikus (Kapcsolt) és Többrétegő Dynamic (switched) & Multilayer IETF GMPLS: Generalised Multiprotocol Label Switching ITU-T ASTN: Automatic Switched Transport Network PSC L2 TSC λsc WBSC FSC (Packet Switching Capable, e.g., IP) (Layer 2 SC, e.g., GbEth) (TDM SC, e.g., SDH VC-4-4c) (Wavelength SC) (WaveBand SC) (Fiber SC) cinkler()tmit.bme.hu IHSz, 2008 tavasz, Budapest 211
Távközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások 10. Gerinchálózati (Transzport) Technikák (második rész) Cinkler Tibor BME TMIT 2011. november 30. Szerda 12:15-14:00 Q.II SC LC MC-RJ RJ45 A tárgy felépítése p 1.
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások Gerinchálózati (transzport) technikák Cinkler Tibor BME TMIT 2010. november 15. Hétfı 8:15-10:00 Q.II SS Great Eastern, 1866 A tárgy felépítése 1. Bevezetés 2. PSTN,
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások Gerinchálózati (transzport) technikák Cinkler Tibor BME TMIT 2015. november 18. Syerda 16:15-17:52 I.B.028. SS Great Eastern, 1866 A tárgy felépítése 1. Bevezetés 2.
RészletesebbenTávközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások 8. Gerinchálózati (Transzport) Technikák (második rész) Cinkler Tibor BME TMIT 2013. december 2. hétfő 16:15-18:00 Q.I SC LC MC-RJ RJ45 A tárgy felépítése 1. Bevezetés
RészletesebbenTávközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások 8. Gerinchálózati (Transzport) Technikák (második rész) Cinkler Tibor BME TMIT 2014. november 24. hétfő 8:15-10:00 I.B.028 SC LC MC-RJ RJ45 A tárgy felépítése 1. Bevezetés
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 8. Gerinchálózati (Transzport) Technikák (második rész) Cinkler Tibor BME TMIT 2015. november 23. hétfő 14:15-15:45 St.Nagy SC LC MC-RJ RJ45 A tárgy felépítése 1. Bevezetés
RészletesebbenKommunikációs Hálózatok 2 MPLS: Címke, VPN, TE
Kommunikációs Hálózatok 2 MPLS: Címke, VPN, TE Cinkler Tibor BME TMIT 2017. április 24. Hétfő 16:15-17:45 IB.028 MPLS http://www.cisco.com/c/en/us/about/press/internet-protocoljournal/back-issues/table-contents-10/mpls.html
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 9. Gerinchálózati (Transzport) Technikák (második rész) Cinkler Tibor BME TMIT 2012. november 28. Szerda 12:15-14:00 Q.II SC LC MC-RJ RJ45 A tárgy felépítése 1. Bevezetés
RészletesebbenTávközlő Hálózatok. cinkler()tmit.bme.hu Távközlő Hálózatok, 2006 tavasz 39
Távközlő Hálózatok Cinkler Tibor (3./5) cinkler()tmit.bme.hu 2006. április 12., Budapest, I.B.028. Szerda 14:15 16:00 + Csütörtök 15:15 17:00 http://leda.tmit.bme.hu/th/ cinkler()tmit.bme.hu Távközlő Hálózatok,
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 9. Gerinchálózati (Transzport) Technikák (második rész) SC Cinkler Tibor BME TMIT 2009. december 2. Szerda, IB.028 LC MC-RJ RJ45 A tárgy felépítése 1. Bevezetés 2.
RészletesebbenATM céljai különböző szolgáltatások hatékony megvalósítása hatékony erőforrás-kihasználás kis bonyolultságú kapcsolás a feldolgozási idők minimalizálá
lab Asynchronous Transfer Mode ATM Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem ATM és a B-ISDN Az N-ISDN hálózat/szolgáltatás bevezetése lekéste az adatátviteli
RészletesebbenIP ALAPÚ TÁVKÖZLÉSlab Asynchronous Transfer Mode ATM Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem TMIT BME I
lab Asynchronous Transfer Mode ATM Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem ATM és a B-ISDN Az N-ISDN hálózat/szolgáltatás bevezetése lekéste az adatátviteli
RészletesebbenTávközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások Gerinchálózati (transzort) technikák Cinkler Tibor BME TMIT 2011. november 28. Hétfő 12:15-14:00 Q.II SS Great Eastern, 1866 A tárgy feléítése 1. Bevezetés 2. PSTN,
RészletesebbenMobil kommunikáció /A mobil hálózat/ /elektronikus oktatási segédlet/ v3.0
Mobil kommunikáció /A mobil hálózat/ /elektronikus oktatási segédlet/ v3.0 Dr. Berke József berke@georgikon.hu 2006-2008 A MOBIL HÁLÓZAT - Tartalom RENDSZERTECHNIKAI FELÉPÍTÉS CELLULÁRIS FELÉPÍTÉS KAPCSOLATFELVÉTEL
RészletesebbenHálózati architektúrák és rendszerek. Szélessávú és Média-kommunikáció szakirány 2008. ősz
Hálózati architektúrák és rendszerek Szélessávú és Média-kommunikáció szakirány 2008. ősz 1 A tárgy felépítése Lokális hálózatok. Az IEEE architektúra. Ethernet Csomagkapcsolt hálózatok IP-komm. Az Internet
RészletesebbenSávszélességéhes alkalmazások. SAN, osan (adattár) Peer-to-Peer. VoD (video) GRIDs. (műsorszétosztás/szórás) Hálózatba kötött munkaállomások száma
Távközlő Hálózatok inkler Tibor (5./5) cinkler()tmit.bme.hu 2006. április 19., Budapest, I.B.028. Szerda 14:15 16:00 + sütörtök 15:15 17:00 http://leda.tmit.bme.hu/th/ cinkler()tmit.bme.hu Távközlő Hálózatok,
RészletesebbenDr. Wührl Tibor Ph.D. MsC 04 Ea. IP kapcsolás hálózati réteg
Dr. Wührl Tibor Ph.D. MsC 04 Ea IP kapcsolás hálózati réteg IP kapcsolás Az IP címek kezelése, valamint a csomagok IP cím alapján történő irányítása az OSI rétegmodell szerint a 3. rétegben (hálózati network
RészletesebbenTTMER18 - ATM KAPCSOLÓK MEGFELELŐSÉGI VIZSGÁLATA ELLENŐRZŐ KÉRDÉSEK 1. MI A MEGFELELŐSÉG VIZSGÁLAT, MIKOR, HOL ÉS MIVEL VÉGZIK EZEKET A
TTMER18 - ATM KAPCSOLÓK MEGFELELŐSÉGI VIZSGÁLATA ELLENŐRZŐ KÉRDÉSEK 1. MI A MEGFELELŐSÉG VIZSGÁLAT, MIKOR, HOL ÉS MIVEL VÉGZIK EZEKET A VIZSGÁLATOKAT? A megfelelőség vizsgálat (conformance test) arra szolgál,
RészletesebbenMPLS - Multi-Protocol Label Switching (Többprotokollos címkekapcsolás) Számítógép-hálózatok 2009
MPLS - Multi-Protocol Label Switching (Többprotokollos címkekapcsolás) Számítógép-hálózatok 2009 Összeköttetés-alapú hálózatok A csomópontok csomagtovábbítási tevékenysége (packet forwarding) egyszerű,
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 9. Gerinchálózati (Transzport) Technikák (harmadik rész) Cinkler Tibor BME TMIT 2012. december 3. Hétfı 12:15-14:00 I.B.028 A tárgy felépítése 1. Bevezetés 2. IP hálózatok
RészletesebbenTÁVKÖZLŐ HÁLÓZATOK MÉRTÉKADÓ MŰSZAKI KÖVETELMÉNYEI
TÁVKÖZLŐ HÁLÓZATOK MÉRTÉKADÓ MŰSZAKI KÖVETELMÉNYEI MK-B4.11. KÖZCÉLÚ DIGITÁLIS CSOMAGKAPCSOLT ADATHÁLÓZATOK INTERFÉSZEI B4.11..25 típusú adathálózat előfizetői if. B4.11.1..25 típusú adathálózat hálózati
Részletesebben15. Multi-Protocol Label Switching
Minőségbiztosítás IP hálózatokon (vitt9181) 15. Multi-Protocol Label Switching Lukovszki Csaba, lukovszki@tmit.bme.hu TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM
RészletesebbenEz a rész H. Perros Connection Oriented Networks (Wiley) könyvéhez adott slide-gyűjtemény alapján készült
ATM-hálózatok/1 Ez a rész H. Perros Connection Oriented Networks (Wiley) könyvéhez adott slide-gyűjtemény alapján készült Tartalom Az ATM fő jellemzői Az ATM header Az ATM protokoll-stack A fizikai réteg
RészletesebbenEthernet OAM a szolgáltatói hálózatokban
Ethernet OAM a szolgáltatói hálózatokban Szabó János Magyar Telekom Nyrt., PKI Fejlesztési Igazgatóság 16. Távközlési és Informatikai Hálózatok Szeminárium és Kiállítás 1 Ethernet a szolgáltatói hálózatban
RészletesebbenHálózati és Szolgáltatási Architektúrák
Hálózati és Szolgáltatási Architektúrák https://www.vik.bme.hu/kepzes/targyak/vitmm130/ Architectures of Networks and Services Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 9. Távközlı rendszerek telepítése és üzemeltetése GYAKORLAT Cinkler Tibor BME TMIT 2015. November 30. hétfő 14:15-15:53 St. Nagy A tárgy felépítése 1. Bevezetés 2.
RészletesebbenTávközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások 9. Távközlő rendszerek telepítése és üzemeltetése GYAKORLAT Cinkler Tibor BME TMIT 2014. december 8. hétfő 8:15-10:00 I.B.028 A tárgy felépítése 1. Bevezetés 2. IP
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 10. Gerinchálózati (Transzport) Technikák (harmadik rész) Cinkler Tibor BME TMIT 2011. december 5. Hétfı 12:15-14:00 Q.II A tárgy felépítése 1. Bevezetés 2. PSTN, ISDN
RészletesebbenA digitális átviteltechnika második generációja. Szinkron Digitális Hierarchia
A digitális átviteltechnika második generációja Közcélú hálózatok 2003 1 zinkron igitális ierarchia A 80-as években: Legyen lehetőség közvetlen hozzáférésre Legyenek szinkronban az összetevő jelek Legyen
RészletesebbenGigabit Ethernet, 10 Gigabit Ethernet. Jákó András goya@eik.bme.hu BME EISzK
Gigabit Ethernet, 10 Gigabit Ethernet Jákó András goya@eik.bme.hu BME EISzK Agenda Előzmények Gigabit Ethernet 1000Base-X 1000Base-T 10 Gigabit Ethernet Networkshop 2002. Gigabit Ethernet, 10 Gigabit Ethernet
RészletesebbenHarmadik-generációs bázisállomások szinkronizációja
Harmadik-generációs bázisállomások szinkronizációja 16. Távközlési és Informatikai Hálózatok Szeminárium és Kiállítás Zorkóczy Zoltán 1 Tartalom A távközlés szinkronizáció definíciója Az RNC és Node-B
RészletesebbenFrekvencia tartományok. Számítógépes Hálózatok és Internet Eszközök. Frekvencia tartományok rádió kommunikációhoz
Frekvencia tartományok Számítógépes Hálózatok és Internet Eszközök 2007 5. Fizikai réteg Médium közös használata, példa: ADSL LF (Low Frequency) = LW (Langwelle) = hosszúhullám MF (Medium Frequency) =
RészletesebbenKét típusú összeköttetés PVC Permanent Virtual Circuits Szolgáltató hozza létre Operátor manuálisan hozza létre a végpontok között (PVI,PCI)
lab Adathálózatok ATM-en Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem Megvalósítások Multiprotocol encapsulation (RFC1483) - IETF Classical IP over ATM (RFC1577)
RészletesebbenMultiprotocol encapsulation (RFC1483) - IETF Classical IP over ATM (RFC1577) - IETF LAN Emulation (LANE) - ATM Forum Multiprotocol over ATM (MPOA) -
lab Adathálózatok ATM-en Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem Megvalósítások Multiprotocol encapsulation (RFC1483) - IETF Classical IP over ATM (RFC1577)
RészletesebbenMoldován István. BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK
Moldován István BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK Áttekintés MPLS Bevezető Label Distribution címke kiosztás QoS támogatás Traffic Engineering Védelem
RészletesebbenAz Ethernet példája. Számítógépes Hálózatok 2012. Az Ethernet fizikai rétege. Ethernet Vezetékek
Az Ethernet példája Számítógépes Hálózatok 2012 7. Adatkapcsolati réteg, MAC Ethernet; LAN-ok összekapcsolása; Hálózati réteg Packet Forwarding, Routing Gyakorlati példa: Ethernet IEEE 802.3 standard A
RészletesebbenHálózati és Szolgáltatási Architektúrák
Hálózati és Szolgáltatási Architektúrák https://www.vik.bme.hu/kepzes/targyak/vitmm130/ Architectures of Networks and Services Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány
RészletesebbenTávközlő hálózatok és szolgáltatások
Távközlő hálózatok és szolgáltatások 8. Gerinchálózati (Transzport) Technikák (harmadik rész) Cinkler Tibor BME TMIT 2014. december 2. Kedd 14:15-16:00 I.B.028 A tárgy felépítése 1. Bevezetés 2. IP hálózatok
RészletesebbenKapcsolás. Áramkörkapcsolás, virtuális áramkörkapcsolás, hullámhosszkapcsolás,
Kapcsolás Áramkörkapcsolás, virtuális áramkörkapcsolás, hullámhosszkapcsolás, csomagkapcsolás 1 A tárgy anyagának felépítése A) Bevezetés Hálózatok és rendszerek bevezetése példákon A fizikai szintű kommunikáció
RészletesebbenVirtuális magánhálózat Virtual Private Network (VPN)
Virtuális magánhálózat Virtual Private Network (VPN) Maliosz Markosz 10. elıadás 2008.03.12. Bevezetés VPN = Látszólagos magánhálózat Több definíció létezik Lényeges tulajdonságok: Biztonságos kommunikáció
RészletesebbenHálózati architektúrák és rendszerek. 4G vagy B3G : újgenerációs mobil kommunikáció a 3G után
Hálózati architektúrák és rendszerek 4G vagy B3G : újgenerációs mobil kommunikáció a 3G után A tárgy felépítése (1) Lokális hálózatok. Az IEEE architektúra. Ethernet Csomagkapcsolt hálózatok IP-komm. Az
RészletesebbenOptikai transzport hálózatok Bevezetés. Dr. János Tapolcai
Optikai transzport hálózatok Bevezetés Dr. János Tapolcai tapolcai@tmit.bme.hu http://opti.tmit.bme.hu/~tapolcai/ 1 A cél 2 Ilyet sohase lássunk: Infokommunikációs hálózatok 3 http://www.icn.co Infokommunikációs
RészletesebbenPolyNet Kft. Szinkron mérések IP környezetben. Szigeti Viktor Vezető Mérnök
PolyNet Kft. Szinkron mérések IP környezetben Szigeti Viktor Vezető Mérnök A hálózat szinkronizáció jelentősége A szinkron minőségnek alapvető hatása van a TDM és a szinkron IP (4G, LTE) hálózatok működésére
RészletesebbenSzámítógépes Hálózatok 2011
Számítógépes Hálózatok 2011 10. Hálózati réteg IP címzés, IPv6, ARP, DNS, Circuit Switching, Packet Switching 1 IPv4-Header (RFC 791) Version: 4 = IPv4 IHL: fejléc hossz 32 bites szavakban (>5) Type of
RészletesebbenTartalom. Hálózati kapcsolatok felépítése és tesztelése. Rétegek használata az adatok továbbításának leírására. OSI modell. Az OSI modell rétegei
Tartalom Hálózati kapcsolatok felépítése és tesztelése Bevezetés: az OSI és a Általános tájékoztató parancs: 7. réteg: DNS, telnet 4. réteg: TCP, UDP 3. réteg: IP, ICMP, ping, tracert 2. réteg: ARP Rétegek
RészletesebbenGPON rendszerek bevezetése, alkalmazása a Magyar Telekom hálózatában
GPON rendszerek bevezetése, alkalmazása a Magyar Telekom hálózatában 16. Távközlési és Informatikai Hálózatok Szeminárium és Kiállítás, 2008. 2008.10.16. 1. oldal Információéhség csökkentése: kép, mozgókép
RészletesebbenSzIP kompatibilis sávszélesség mérések
SZIPorkázó technológiák SzIP kompatibilis sávszélesség mérések Liszkai János Equicom Kft. SZIP Teljesítőképesség, minőségi paraméterek Feltöltési sebesség [Mbit/s] Letöltési sebesség [Mbit/s] Névleges
RészletesebbenÚjdonságok Nexus Platformon
Újdonságok Nexus Platformon Balla Attila balla.attila@synergon.hu CCIE #7264 Napirend Nexus 7000 architektúra STP kiküszöbölése Layer2 Multipathing MAC Pinning MultiChassis EtherChannel FabricPath Nexus
RészletesebbenHálózati architektúrák és rendszerek. Optikai hálózatok Wavelength routed optical networks
Hálózati architektúrák és rendszerek Optikai hálózatok Wavelength routed optical networks 1 A tárgy felépítése (1) Lokális hálózatok. Az IEEE architektúra. Ethernet Csomagkapcsolt hálózatok IP-komm. Az
RészletesebbenEthernet/IP címzés - gyakorlat
Ethernet/IP címzés - gyakorlat Moldován István moldovan@tmit.bme.hu BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK Áttekintés Ethernet Multicast IP címzés (subnet)
RészletesebbenHálózati és Szolgáltatási Architektúrák
Hálózati és Szolgáltatási Architektúrák https://www.vik.bme.hu/kepzes/targyak/vitmm130/ Architectures of Networks and Services Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány
Részletesebben8. sz. melléklete Eredetileg a GTS Hungary Kft. által nyújtott szolgáltatásokra vonatkozó feltételek
A Magyar Telekom Nyrt. Üzleti Általános Szerződési Feltételeinek 8. sz. melléklete Eredetileg a GTS Hungary Kft. által nyújtott szolgáltatásokra vonatkozó feltételek A Magyar Telekom Nyrt. által 5. december
RészletesebbenTávközlő hálózatok és szolgáltatások IP hálózatok elérése távközlő és kábel-tv hálózatokon
Távközlő hálózatok és szolgáltatások IP hálózatok elérése távközlő és kábel-tv hálózatokon Németh Krisztián BME TMIT 2014. szept. 23. A tárgy felépítése 1. Bevezetés 2. IP hálózatok elérése távközlő és
RészletesebbenHálózatok Rétegei. Számítógépes Hálózatok és Internet Eszközök. TCP/IP-Rétegmodell. Az Internet rétegei - TCP/IP-rétegek
Hálózatok Rétegei Számítógépes Hálózatok és Internet Eszközök WEB FTP Email Telnet Telefon 2008 2. Rétegmodell, Hálózat tipusok Közbenenső réteg(ek) Tw. Pair Koax. Optikai WiFi Satellit 1 2 Az Internet
RészletesebbenTartalom. Az adatkapcsolati réteg, Ethernet, ARP. Fogalma és feladatai. Adatkapcsolati réteg. Ethernet
Tartalom Az adatkapcsolati réteg, Ethernet, ARP Adatkapcsolati réteg Ethernet Beágyazás a 2. rétegben ARP Az ARP protokoll Az ARP protokoll által beírt adatok Az ARP parancs Az ARP folyamat alhálózaton
RészletesebbenHuawei Cisco Interworking Szolgáltatói környezetben
Huawei Cisco Interworking Szolgáltatói környezetben Balla Attila CCIE #7264 balla.attila@synergon.hu Bevezető Követelmények Együttműködés Routing MPLS AToM QoS Konvergencia Esettanulmányok Eszközpark Cisco
RészletesebbenSzolgáltatás leírás, szolgáltatási színvonal
1. sz. melléklet Szolgáltatás leírás, szolgáltatási színvonal Integrált adat szolgáltatás Az intézmény oldalán a Nemzeti Távközlési Gerinchálózat szolgáltatás hozzáférési pontja a telephelyen elhelyezett
RészletesebbenTávközlő hálózatok és szolgáltatások Optikai Gerinchálózati (Transzport) Technikák Első és második rész
Távközlő hálózatok és szolgáltatások Optikai Gerinchálózati (Transzport) Technikák Első és második rész Cinkler Tibor BME TMIT 2017. május 8. Hétfő 14:15-15:45 2017. május 9. Hétfő 12:15-13:45 IB.028 www.isc.org...counts
RészletesebbenOFDM technológia és néhány megvalósítás Alvarion berendezésekben
SCI-Network Távközlési és Hálózatintegrációs Rt. T.: 467-70-30 F.: 467-70-49 info@scinetwork.hu www.scinetwork.hu Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. OFDM technológia és néhány megvalósítás
RészletesebbenFénytávközlő rendszerek és alkalmazások
Fénytávközlő rendszerek és alkalmazások 2015 ősz Történeti áttekintés 1 A kezdetek 1. Emberré válás kommunikáció megjelenése Információközlés meghatározó paraméterei Mennyiség Minőség Távolság Gyorsaság
RészletesebbenSzámítógép hálózatok
Számítógép hálózatok Számítógép hálózat fogalma A számítógép-hálózatok alatt az egymással kapcsolatban lévő önálló számítógépek rendszerét értjük. Miért építünk hálózatot? Információ csere lehetősége Központosított
RészletesebbenLAN Technológiák. Osztott médium hálózatok. LAN-ok
LAN Technológiák Osztott médium hálózatok LAN-ok 1 Fejlett pollozási megoldások pollozási időtöbblet csökkentése ütközési veszteség csökkentése szabványos megoldások IEEE 802.3 Ethernet IEEE 802.4 Token
RészletesebbenAz SDH technológia A technológia és a hálózatszervezés összefoglaló áttekintése
A technológia és a hálózatszervezés összefoglaló áttekintése BME Híradástechnikai Tanszék 1998. TARTALOM 1 AZ SDH TECHNOLÓGIA MEGHATÁROZÓ ELŐNYEI...3 2 AZ SDH HÁLÓZAT MŰKÖDÉSÉNEK ALAPELVEI...4 2.1 Jelfolyamsebesség...5
RészletesebbenHálózati lehetőségek a tartalomszolgáltatáshoz
Hálózati lehetőségek a tartalomszolgáltatáshoz PKI Tudományos Napok 2005 Sipos Attila (PKI-FI FH) Czinkóczky András (PKI-FI FH) Németh Attila (PKI-FI FH) Konkoly Lászlóné (PKI-FI FH) Nagy Gyula (PKI-FI
RészletesebbenKorszerű technológiák. a szélessávú elérési hálózatok területén. Korsós András. műszaki igazgató. SCI-Network Távközlési és Hálózatintegrációs Rt.
Korszerű technológiák SCI-Network Távközlési és Hálózatintegrációs Rt. T.: 467-70-30 F.: 467-70-49 info@scinetwork.hu www.scinetwork.hu a szélessávú elérési hálózatok területén Korsós András műszaki igazgató
RészletesebbenIP alapú távközlés Átviteltechnika (vázlat)
IP alapú távközlés Átviteltechnika (vázlat) Emlékeztető: Analóg jelek digitális átvitelének elvi vázlata analóg jel A/D digitális kódolás tömörített dig. csatorna kódolás hibajav. kódolt töm. dig. jel.
RészletesebbenHálózati alapismeretek
Hálózati alapismeretek Tartalom Hálózat fogalma Előnyei Csoportosítási lehetőségek, topológiák Hálózati eszközök: kártya; switch; router; AP; modem Az Internet története, legfontosabb jellemzői Internet
RészletesebbenIP alapú távközlési hálózatok
SCI-Network Távközlési és Hálózatintegrációs zrt. T.: 467-70-30 F.: 467-70-49 IP alapú távközlési hálózatok info@scinetwork.hu www.scinetwork.hu Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. 15. Távközlési
RészletesebbenVirtual Private Networks Virtuális magánhálózatok
Virtual Private Networks Virtuális magánhálózatok Hálózati és Szolgáltatási Architektúrák Mérnök informatikus szak, MSc képzés Hálózatok és szolgáltatások szakirány, Hétfı, IB.138, 8:30-10:00 9. elıadás
RészletesebbenTávközlő hálózatok és szolgáltatások Optikai Gerinchálózati (Transzport) Technikák Második rész (2./2)
Távközlő hálózatok és szolgáltatások Optikai Gerinchálózati (Transzport) Technikák Második rész (2./2) Cinkler Tibor BME TMIT 2016. május 17. Kedd 12:15-13:45 K.234 2D MEMS: Micro Electro-Mechanical Systems
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 10. LTE A 4G mobil Cinkler Tibor BME TMIT 2015. december 2. Szerad 16:15 17:45 IB.028 A tárgy felépítése 1. Bevezetés 2. IP hálózatok elérése távközlő és kábel-tv hálózatokon
RészletesebbenHálózatok I. Várady Géza. Műszaki Informatika Tanszék Iroda: K203 Email: varady.geza@mik.pte.hu
Hálózatok I. Várady Géza Műszaki Informatika Tanszék Iroda: K203 Email: varady.geza@mik.pte.hu Vezeték nélküli előfizetői hurok LMDS Milliméteres hullámok miatt tiszta rálátás kell Falevelek felfogják
RészletesebbenElőfizetői hálózatok jövője, Avagy merre tovább GPON?
Előfizetői hálózatok jövője, Avagy merre tovább? Nagy Sándor - Magyar Telekom FA-SSC 2018.04.18 EQUICOMferencia Amiről szó lesz 01 Miért 02 Mit 03 Hogyan Lehetséges igények Egyre több és magasabb sebességű
RészletesebbenInternet Protokoll 6-os verzió. Varga Tamás
Internet Protokoll 6-os verzió Motiváció Internet szédületes fejlődése címtartomány kimerül routing táblák mérete nő adatvédelem hiánya a hálózati rétegen gépek konfigurációja bonyolódik A TCP/IPkét évtizede
Részletesebben300Hz - 3400Hz. változik az ellenállása. szuperpozíciójaként. forgógépes felépítésű. PAM. Tm=1/(2*fmax)
Mekkora a távközlési-beszédsáv frekvenciatartománya? Mi a szénmikrofon működési elve? Mit nevezünk átviteli szintnek? Mi a számbillentyűs (nyomógombos) hívómű előnye a számtárcsával szemben? Mi célt szolgál
RészletesebbenA vizsgafeladat ismertetése: Válaszadás a vizsgakövetelmények alapján összeállított, előre kiadott tételsorokból húzott kérdésekre
A vizsgafeladat ismertetése: Válaszadás a vizsgakövetelmények alapján összeállított, előre kiadott tételsorokból húzott kérdésekre A felkészülés ideje alatt segédeszköz nem használható! A feladatsor első
RészletesebbenAz adott eszköz IP címét viszont az adott hálózat üzemeltetői határozzákmeg.
IPV4, IPV6 IP CÍMZÉS Egy IP alapú hálózat minden aktív elemének, (hálózati kártya, router, gateway, nyomtató, stb) egyedi azonosítóval kell rendelkeznie! Ez az IP cím Egy IP cím 32 bitből, azaz 4 byte-ból
RészletesebbenMűholdas - VSAT. Vez. nélküli, pl. 26GHz többpontos hozzáférés - LMDS. xdsl helyi hurkon. Szélessávú kábel - KTV
lab xdsl technológiák Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem xdsl technológiák helye Központ távolsága Műholdas - VSAT 10km 5km Vez. nélküli helyi hurok,
RészletesebbenMűholdas - VSAT. Vez. nélküli helyi hurok, Vez. nélküli, pl. 26GHz többpontos hozzáférés - LMDS. xdsl helyi hurkon. Szélessávú kábel - KTV
lab xdsl technológiák Távközlési és Médiainformatikai Tanszék Budapesti Műszaki és Gazdaságtudományi Egyetem xdsl technológiák helye Központ távolsága Műholdas - VSAT 10km Vez. nélküli helyi hurok, 5km
RészletesebbenHeterogén MPLS hálózat QoS alkalmazásával
Heterogén MPLS hálózat QoS alkalmazásával JUNIPER DAY 2014. szeptember 18. Palotás Gábor vezető hálózati mérnök, CCIE #3714, JNCIS-ENT gpalotas@scinetwork.hu Tartalom A kiinduló állapot, WAN konszolidációs
Részletesebben8. A WAN teszthálózatának elkészítése
8. A WAN teszthálózatának elkészítése Tartalom 8.1 Távoli kapcsolatok teszthálózata 8.2 A WAN céljainak és követelményeinek meghatározása 8.3 Távmunkás támogatás prototípus Távoli kapcsolatok teszthálózata
RészletesebbenTávközlı hálózatok és szolgáltatások
Távközlı hálózatok és szolgáltatások 9. Gerinchálózati (Transzport) Technikák (harmadik rész) Cinkler Tibor BME TMIT 2009. december 3. Péntek, IB.028 A tárgy felépítése 1. Bevezetés 2. IP hálózatok elérése
RészletesebbenSzámítógépes Hálózatok ősz 2006
Számítógépes Hálózatok ősz 2006 1. Bevezetés, Internet, Referenciamodellek 1 Organizáció Web-oldal http://people.inf.elte.hu/lukovszki/courses/nwi/ Előadás Szerda, 14:00-15:30 óra, hely: Mogyoródi terem
RészletesebbenOrganizáció. Számítógépes Hálózatok ősz 2006. Tartalom. Vizsga. Web-oldal http://people.inf.elte.hu/lukovszki/courses/nwi/
Organizáció Számítógépes Hálózatok ősz 2006 1. Bevezetés, Internet, Referenciamodellek Web-oldal http://people.inf.elte.hu/lukovszki/courses/nwi/ Előadás Szerda, 14:00-15:30 óra, hely: Mogyoródi terem
RészletesebbenÚj hálózati megoldások Gbit xdsl technológiával
Új hálózati megoldások Gbit xdsl technológiával ITU szabványok és piaci termékek Mérnöki Kamara előadás 2019. február 18. Takács György Az ITU-T 15. Tanulmányi Bizottság Q4 kérdése VDSL2, G.fast, G.mgfast
RészletesebbenHálózati réteg, Internet
álózati réteg, Internet álózati réteg, Internet Készítette: (BM) Tartalom z összekapcsolt LN-ok felépítése. z Ethernet LN-okban használt eszközök hogyan viszonyulnak az OSI rétegekhez? Mik a kapcsolt hálózatok
RészletesebbenGSM azonosítók, hitelesítés és titkosítás a GSM rendszerben, a kommunikáció rétegei, mobil hálózatok fejlődése
Mobil Informatika Dr. Kutor László GSM azonosítók, hitelesítés és titkosítás a GSM rendszerben, a kommunikáció rétegei, mobil hálózatok fejlődése http://uni-obuda.hu/users/kutor/ Bejelentkezés a hálózatba
RészletesebbenHálózati topológiák. Gerinchálózatok. Hálózati topológiák. Topológia mérıszámok
Gerinchálózatok Maliosz Markosz 9. elıadás 2008.03.10. Kisebb, helyi hálózatokat kötnek össze A hálózati hierarchia tetején helyezkednek el Két legfontosabb követelmény: Megbízható Csomópontok (redundáns
Részletesebben1. Mit jelent a /24 címmel azonosított alhálózat?
Traffic engineering: a lehetőség, hogy a hálózatban zajló forgalmat sokféle eszközzel racionalizálhassuk. Ilyen az LSP metric, a link coloring, az LSP @ IGP/OSPF. Hibavédelem: az MPLS lehetővé teszi, hogy
RészletesebbenTranszporthálózati technológiák
SDH 1 Transzporthálózati technológiák fix átviteli kapacitások biztosítása többféle kliens kiszolgálása alapvető hálózati funkciók útképzés védelem alapvető csomóponti funkciók erősítés, regenerálás (átvitel
RészletesebbenVPN. VPN Szolgáltatások. Moldován István. Department of Telecommunications and Media Informatics. Budapest University of Technology and Economics
VPN VPN Szolgáltatások Moldován István Budapest University of Technology and Economics Department of Telecommunications and Media Informatics Virtuális Magánhálózatok Virtual Private Network (VPN) Két
RészletesebbenTartalom. Az adatkapcsolati réteg, Ethernet, ARP. Fogalma és feladatai. Adatkapcsolati réteg. A hálókártya képe
Tartalom Az adatkapcsolati réteg, Ethernet, ARP Adatkapcsolati réteg A hálózati kártya (NIC-card) Ethernet ARP Az ARP protokoll Az ARP protokoll által beírt adatok Az ARP parancs Az ARP folyamat alhálózaton
RészletesebbenPOF (Plastic (Polimer) Optical Fiber) jellemzően a mag anyaga: Polymethil Metacrilate (PMMA) - héj: flourral kezelt PMMA - n= 1,412
Miért üveg? Miért nem műanyag? - tiszta üvegszál (mag és a héj is szilícium alapú üveg) - vegyes felépítésű szál (a mag szilícium alapú üveg, a héj műanyag) - a héj és a mag is műanyag POF (Plastic (Polimer)
RészletesebbenSzolgáltat. gfelügyeleti gyeleti rendszer fejlesztése. NETWORKSHOP 2010 Sándor Tamás
Szolgáltat ltatási minıségfel gfelügyeleti gyeleti rendszer fejlesztése se a HBONE hálózatbanh NETWORKSHOP 2010 Tartalom SLA menedzsment, teljesítmény menedzsment InfoVista bemutatás InfoVista az NIIFI-nél
RészletesebbenRouting. Számítógép-hálózatok. Dr. Lencse Gábor. egyetemi docens Széchenyi István Egyetem, Távközlési Tanszék
Routing Számítógép-hálózatok Dr. Lencse Gábor egyetemi docens Széchenyi István Egyetem, Távközlési Tanszék lencse@sze.hu Út(vonal)választás - bevezetés A csomagok továbbítása általában a tanult módon,
RészletesebbenHálózati architektúrák és rendszerek. Nyilvános kapcsolt mobil hálózatok (celluláris hálózatok) 2. rész
Hálózati architektúrák és rendszerek Nyilvános kapcsolt mobil hálózatok (celluláris hálózatok) 2. rész 1 A mobil rendszerek generációi 2G Digitális beszédtovábbítás Jó minőség Új szolgáltatások és alkalmazások,
RészletesebbenMERRE TART A HFC. Koós Attila Gábor, Veres Zoltán , Balatonalmádi
MERRE TART A HFC Koós Attila Gábor, Veres Zoltán - 2018.11.07, Balatonalmádi TARTALOMJEGYZÉK 1. Bevezetés 2. Frekvenciasávok bővítése 3. HFC hálózatok fejlődése 4. Docsis technológiák, szabványok 5. Legújabb
RészletesebbenA hálózattervezés alapvető ismeretei
A hálózattervezés alapvető ismeretei Infokommunikációs hálózatok tervezése és üzemeltetése 2012 2012 Sipos Attila ügyvivő szakértő BME Híradástechnikai Tanszék siposa@hit.bme.hu Tartalom A terv fogalmi
RészletesebbenStatikus routing. Hoszt kommunikáció. Router működési vázlata. Hálózatok közötti kommunikáció. (A) Partnerek azonos hálózatban
Hoszt kommunikáció Statikus routing Két lehetőség Partnerek azonos hálózatban (A) Partnerek különböző hálózatban (B) Döntéshez AND Címzett IP címe Feladó netmaszk Hálózati cím AND A esetben = B esetben
RészletesebbenHálózati Technológiák és Alkalmazások
Hálózati Technológiák és Alkalmazások Vida Rolland BME TMIT 2016. október 28. Internet topológia IGP-EGP hierarchia előnyei Skálázhatóság nagy hálózatokra Kevesebb prefix terjesztése Gyorsabb konvergencia
Részletesebben
