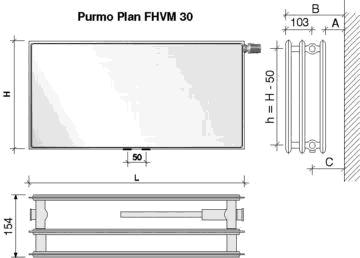

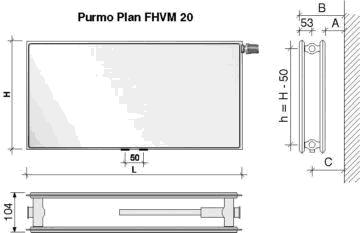

1 PURMO Plan Ventil Hygiene M lapradiátor A piacon számos sima előlappal ellátott radiátor kapható azonban a méretezésük nem egyforma. A PURMO cég új, lapos radiátorának terve új irányvonalakat vesz célba. A bázislapra szerelt, sima előlap esztétikus kidolgozást biztosít a magas nyomással szembeni ellenállás egyidejű csökkenése nélkül. 10 bar üzemi nyomású rendszerekben működhetnek. A Plan radiátorok alapértelmezett konstrukciós magasságán kívül lehetőség van a régi, vasradiátorokat tartalmazó rendszerek modernizálásához illő magasságban is választani. Alapértelmezetten a Purmo Plan Ventil Hygiene radiátorok konvekciós bordázat, oldalsó fedelek, valamint felső grillrács nélkül kerülnek forgalomba. Felfüggesztései kielégítik az egészségügyi, és egyéb emelt higiénés elvárásokat támasztó intézményekre vonatkozó előírásokat. A radiátor közepén elhelyezkedő két alsó, ½ -os bekötési csőcsonk lehetőséget biztosít a rendszer univerzális, bármilyen hosszúságú radiátorhoz megfelelő kiállásokkal történő bekötésére. Műszaki adatok Anyag: Maximális üzemi nyomás: Maximális próba nyomás: Maximális hőmérséklet: Szín: Felület előkészítése: Szabványok, Tanúsítványok: Felhasználás: Garancia: magas minőségű mélyen sajtolt és hidegen hengerelt fémlemez 10 bar 13 bar (a gyártás alatt) 12 bar (a beszerelés után) 110 C RAL 9016, egyéb színek megrendelésre sörétezés, zsírtalanítás, foszforos kezelés, ásványtalanított vízben való áztatás, krómozás PN EN 442, ISO 9001, ISO higiénés tanúsítványok PZH - HK/B/1503/01/2005, HK/B/0050/01/2006 vizes, központi fűtési rendszerek 10 év PURMO Plan Ventil Hygiene M - A fűtőtestek nagysága A radiátorok méretei (milliméterben), ahol: H - a magasság: 300, 500, 600, 900 L - a hosszúság: 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000.

2

3 PURMO Plan Ventil Hygiene M - Hőenergia és méretek A radiátorok fűtési erőssége [W] ti = 20 C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva). magasság hosszúság típus FHVM FHVM FHVM FHVM FHVM FHVM FHVM FHVM FHVM FHVM FHVM FHVM Δt=50K /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C

4 55/45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C /65 C /55 C /45 C PURMO Plan Ventil Hygiene M - Űrtartalom és tömeg magasság: súly: 16,4 24,7 14,6 25,3 36,7 17,4 29,8 42,7 30,0 43,2 60,6 térfogat: 3,0 4,4 1,7 4,4 6,8 1,9 5,0 7,9 2,7 7,1 11,5 A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra. A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra. PURMO Plan Ventil Hygiene M - Hidraulikus jellemzők A FHVM típusú radiátorok beépített termosztatikus szeleppel rendelkeznek, emiatt is a hidraulikus tulajdonságaik a szeleppel együtt kerülnek meghatározásra. E tulajdonság a mellékelt nomogramon szerepel. Példa az előzetes beállításra:

5 Adatok: hőigény - Qc = 1160 Watt hőmérsékletkülönbség - Δt = 20 K (80/60 C) nyomásveszteség - Δp = 6 kpa = 600 dpa átszámolási állandó - C = 1,163 Számítások: Tömegátfolyás q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h q = 50 kg/h átfolyáshoz és 600 dpa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról PURMO Plan Ventil Hygiene M - Csatlakoztatási típusok Egyoldali, oldalsó bekötés. Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik. Kereszt bekötés. Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken. Nyerges bekötés. Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél. Középső, padló felöli bekötés. Alsó irányú bekötés, a radiátor közepénél. A bekötési csőcsonkok távolsága 50mm. Szemből nézve az előremenő vezeték mindig a baloldali kell legyen. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.

6 PURMO Plan Ventil Hygiene M - Felfüggesztés A FHVM10, FHVM20, FHVM30 típusú radiátorok fali tartója A konzolok számát, a radiátor magasságától és szélességétől függően, külön táblázat adja meg. A FHVM20, FHVM30 típusú, többlapú radiátorok 815 típusú padlóállványa Alkalmazásukat Egészségügyi, és Népjóléti Miniszter nem javasolja egészségügyi intézményekben, azonban felhasználható olyan objektumokban, amelyek nem támasztanak különleges higiéniás igényeket.

7 PURMO Plan Ventil Hygiene M - Korrekciós együtthatók A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20 C paraméterektől eltérő esetekben. t z t p Fűtött helyiség léghőmérséklete ti [ C] C C ,48 0,50 0,54 0,57 0,59 0,61 0,64 0, ,50 0,52 0,56 0,60 0,62 0,64 0,67 0, ,52 0,55 0,59 0,63 0,65 0,68 0,70 0, ,54 0,57 0,61 0,66 0,69 0,72 0,75 0, ,57 0,60 0,65 0,70 0,73 0,76 0,79 0, ,52 0,55 0,58 0,63 0,65 0,67 0,70 0, ,54 0,57 0,61 0,66 0,68 0,71 0,74 0, ,57 0,60 0,64 0,69 0,72 0,75 0,78 0, ,59 0,63 0,67 0,73 0,76 0,80 0,83 0, ,62 0,66 0,71 0,77 0,81 0,85 0,89 0, ,56 0,59 0,64 0,69 0,72 0,75 0,78 0, ,59 0,62 0,67 0,72 0,75 0,79 0,82 0, ,62 0,65 0,70 0,77 0,80 0,84 0,88 0, ,65 0,69 0,75 0,81 0,85 0,89 0,94 0, ,68 0,73 0,79 0,87 0,91 0,96 1,01 1, ,61 0,65 0,70 0,76 0,79 0,83 0,87 0, ,64 0,68 0,74 0,81 0,84 0,88 0,93 0, ,68 0,72 0,78 0,86 0,90 0,94 0,99 1, ,72 0,76 0,83 0,91 0,96 1,01 1,07 1, ,76 0,81 0,89 0,98 1,04 1,10 1,16 1, ,67 0,72 0,78 0,85 0,89 0,94 0,98 1, ,71 0,75 0,82 0,90 0,95 1,00 1,05 1, ,75 0,80 0,88 0,97 1,02 1,08 1,14 1, ,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32

8 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1, ,75 0,79 0,87 0,96 1,01 1,07 1,13 1, ,79 0,84 0,93 1,03 1,08 1,15 1,22 1, ,84 0,90 0,99 1,11 1,17 1,25 1,33 1, ,89 0,96 1,07 1,20 1,28 1,37 1,47 1, ,83 0,89 0,98 1,10 1,16 1,23 1,31 1, ,88 0,95 1,05 1,18 1,26 1,34 1,43 1, ,94 1,02 1,14 1,29 1,37 1,47 1,59 1, ,94 1,01 1,13 1,27 1,36 1,45 1,56 1, ,00 1,08 1,22 1,39 1,48 1,60 1,73 1, ,08 1,17 1,33 1,53 1,65 1,78 1,94 2, ,07 1,16 1,31 1,50 1,62 1,75 1,90 2, ,15 1,26 1,43 1,66 1,80 1,96 2,15 2, ,25 1,37 1,59 1,86 2,03 2,24 2,48 2, ,23 1,36 1,56 1,82 1,98 2,17 2,40 2, ,34 1,48 1,73 2,05 2,25 2,50 2,79 3, ,47 1,65 1,94 2,36 2,63 2,96 3,38 3, ,45 1,62 1,90 2,28 2,53 2,83 3,19 3, ,60 1,80 2,15 2,64 2,96 3,37 3,89 4, ,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 A táblázat az n = 1,3 együtthatóhoz készült

9 PURMO Plan Ventil Hygiene M - Garancia A PURMO lapradiátorok garanciális feltételei 1. A PURMO lapradiátorok a PN-EN 442 megfelelőségi nyilatkozat alapján kerülnek forgalomba, az építési termékekre vonatkozó törvénynek, valamint az építési termékek megfelelőségét deklaráló eljárásokról, valamint a CE megjelölésükkel kapcsolatos módszerekről szóló Infrastrukturális Miniszteri rendeletnek megfelelően. 2. A PURMO lapradiátorok vizes, központi fűtési rendszerekben való felhasználásra készülnek, és az épületek műszaki elvárásairól és elhelyezéséről szóló Infrastrukturális Miniszteri rendeletnek, valamint a megfelelő lengyel szabványoknak megfelelően kerülhetnek felhasználásra. 3. A Rybnik, ul. Przemysłowa székhelyű RETTIG HEATING Kft. (továbbiakban a Garanciát Vállaló) 10 éves garanciát vállal a Lengyel Köztársaság területén belül a PURMO lapradiátorokra (a vásárlás napjától számítva), de nem hosszabbat, mint 11 év a radiátoron szereplő gyártási dátumtól számítva. Az új, 10 éves garancia a március 6. után megvásárolt termékekre vonatkozik. 4. A garancia a vizes, központi fűtési rendszerekre kapcsolt radiátorokra vonatkozik, amelyek feketeacélból, rézből, vagy műanyagból készültek, anti-diffúziós bevonattal vannak ellátva, és olyan lakó, hivatali, szolgáltató, és más helyiségekben kerültek beszerelésre, ahol a levegőben nincs káros, korróziós hatást kiváltó anyag, és különösképpen nem lép fel állandó, vagy időleges nedvesség a radiátor felületén. A garancia érvényességének ideje alatt azon radiátorok és elemeik, amelyekben a gyártó okán keletkező meghibásodások keletkeznek, és e meghibásodások a hiba észlelésétől 1 hónapon belül bejelentésre kerülnek, akkor azok újakra és hibamentesekre kerülnek becserélésre. 5. A garancia érvényesítéséhez szükséges: a vásárlást igazoló okmány, a számla, megléte, hogy a radiátorok beszerelése, a lengyel előírásoknak megfelelően, olyan zárt központi fűtési rendszerbe történjen, amely szakaszoló tágulási tartállyal rendelkezik, továbbá helyi légtelenítőkkel van felszerelve (nem megengedett a központi, hálózati légtelenítő rendszer), és hőcserélős fűtési csomópontról vagy helyi kazánházból táplált. A berendezés feltöltéséhez és utánpótlásához megfelelő minőségű víz szükséges, amelynek a legfontosabb minőségi mutatói nem léphetik túl az alább megadott értékeket: a klór- és szulfátionok összesített tartalma nem haladhatja meg a 150 mg/l t (a rézcsövekből készült rendszereknél nem nagyobb, mint 50 mg/l), az oxigén tartalma nem lehet több, mint 0.1 mg/l, a víz ph értékének a tartományban kell maradnia, az általános vízkeménység nem haladhatja meg a 4.0 mval/l értéket
