1 Injektálás à la carte

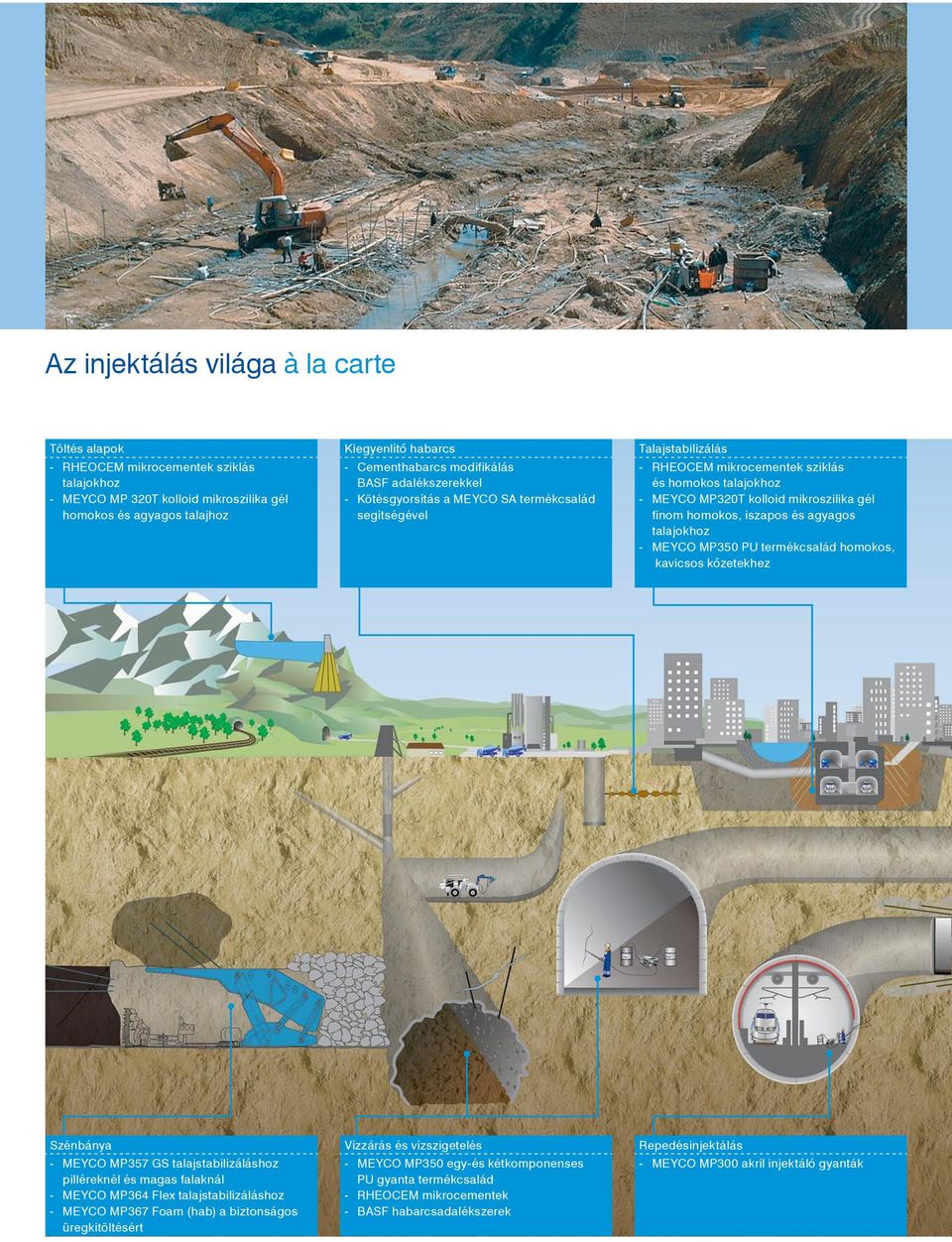

2 Az injektálás világa à la carte Töltés alapok - RHEOCEM mikrocementek sziklás talajokhoz - MEYCO MP 320T kolloid mikroszilika gél homokos és agyagos talajhoz Kiegyenlítô habarcs - cementhabarcs modifikálás BASF adalékszerekkel - Kötésgyorsítás a MEYCO SA termékcsalád segítségével Talajstabilizálás - RHEOCEM mikrocementek sziklás és homokos talajokhoz - MEYCO MP320T kolloid mikroszilika gél finom homokos, iszapos és agyagos talajokhoz - MEYCO MP350 PU termékcsalád homokos, kavicsos kôzetekhez Szénbánya - MEYCO MP357 GS talajstabilizáláshoz pilléreknél és magas falaknál - MEYCO MP364 Flex talajstabilizáláshoz - MEYCO MP367 Foam (hab) a biztonságos üregkitöltésért Vízzárás és vízszigetelés - MEYCO MP350 egy-és kétkomponenses PU gyanta termékcsalád - RHEOCEM mikrocementek - BASF habarcsadalékszerek Repedésinjektálás - MEYCO MP300 akril injektáló gyanták

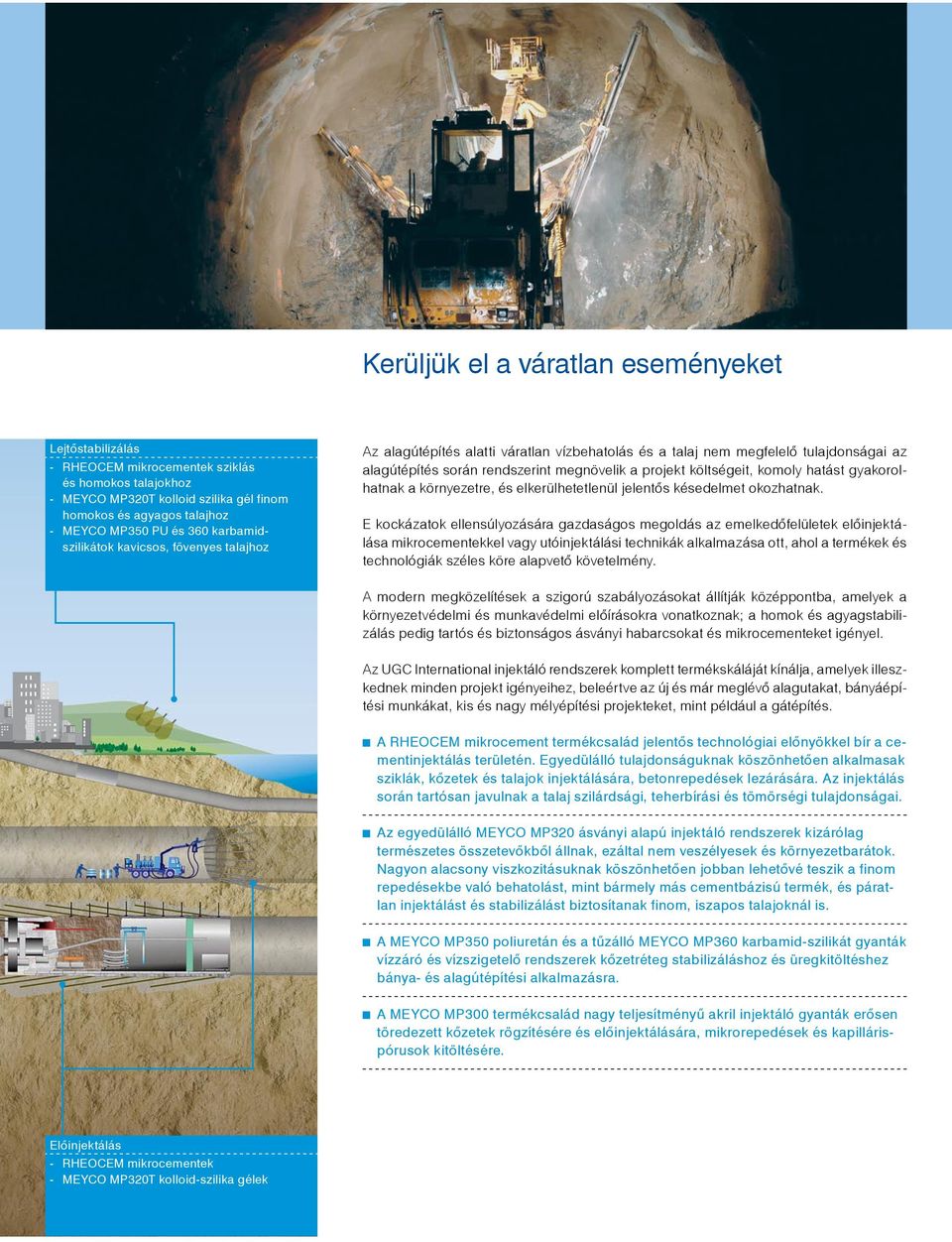

3 Kerüljük el a váratlan eseményeket Lejtôstabilizálás - RHEOCEM mikrocementek sziklás és homokos talajokhoz - MEYCO MP320T kolloid szilika gél finom homokos és agyagos talajhoz - MEYCO MP350 PU és 360 karbamidszilikátok kavicsos, fövenyes talajhoz Az alagútépítés alatti váratlan vízbehatolás és a talaj nem megfelelô tulajdonságai az alagútépítés során rendszerint megnövelik a projekt költségeit, komoly hatást gyakorolhatnak a környezetre, és elkerülhetetlenül jelentôs késedelmet okozhatnak. E kockázatok ellensúlyozására gazdaságos megoldás az emelkedôfelületek elôinjektálása mikrocementekkel vagy utóinjektálási technikák alkalmazása ott, ahol a termékek és technológiák széles köre alapvetô követelmény. A modern megközelítések a szigorú szabályozásokat állítják középpontba, amelyek a környezetvédelmi és munkavédelmi elôírásokra vonatkoznak; a homok és agyagstabilizálás pedig tartós és biztonságos ásványi habarcsokat és mikrocementeket igényel. Az UGC International injektáló rendszerek komplett termékskáláját kínálja, amelyek illeszkednek minden projekt igényeihez, beleértve az új és már meglévô alagutakat, bányáépítési munkákat, kis és nagy mélyépítési projekteket, mint például a gátépítés. A RHEOCEM mikrocement termékcsalád jelentôs technológiai elônyökkel bír a cementinjektálás területén. Egyedülálló tulajdonságuknak köszönhetôen alkalmasak sziklák, kôzetek és talajok injektálására, betonrepedések lezárására. Az injektálás során tartósan javulnak a talaj szilárdsági, teherbírási és tömörségi tulajdonságai. Az egyedülálló MEYCO MP320 ásványi alapú injektáló rendszerek kizárólag természetes összetevôkbôl állnak, ezáltal nem veszélyesek és környezetbarátok. Nagyon alacsony viszkozitásuknak köszönhetôen jobban lehetôvé teszik a finom repedésekbe való behatolást, mint bármely más cementbázisú termék, és páratlan injektálást és stabilizálást biztosítanak finom, iszapos talajoknál is. A MEYCO MP350 poliuretán és a tûzálló MEYCO MP360 karbamid-szilikát gyanták vízzáró és vízszigetelô rendszerek kôzetréteg stabilizáláshoz és üregkitöltéshez bánya- és alagútépítési alkalmazásra. A MEYCO MP300 termékcsalád nagy teljesítményû akril injektáló gyanták erôsen töredezett kôzetek rögzítésére és elôinjektálására, mikrorepedések és kapillárispórusok kitöltésére. Elôinjektálás - RHEOCEM mikrocementek - MEYCO MP320T kolloid-szilika gélek

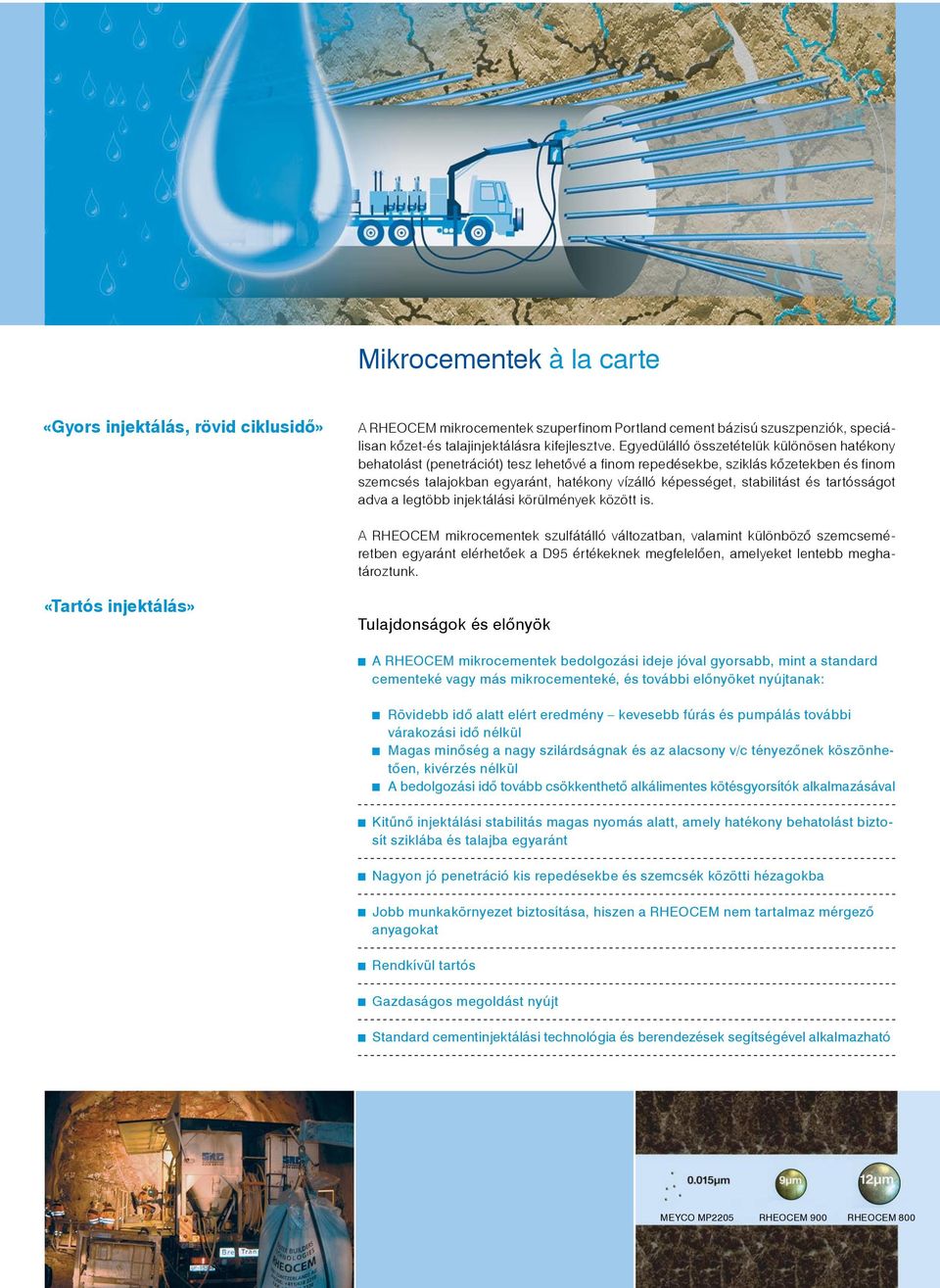

4 Mikrocementek à la carte «Gyors injektálás, rövid ciklusidô» A RHEOCEM mikrocementek szuperfinom Portland cement bázisú szuszpenziók, speciálisan kôzet-és talajinjektálásra kifejlesztve. Egyedülálló összetételük különösen hatékony behatolást (penetrációt) tesz lehetôvé a finom repedésekbe, sziklás kôzetekben és finom szemcsés talajokban egyaránt, hatékony vízálló képességet, stabilitást és tartósságot adva a legtöbb injektálási körülmények között is. A RHEOCEM mikrocementek szulfátálló változatban, valamint különbözô szemcseméretben egyaránt elérhetôek a D95 értékeknek megfelelôen, amelyeket lentebb meghatároztunk. «Tartós injektálás» Tulajdonságok és elônyök A RHEOCEM mikrocementek bedolgozási ideje jóval gyorsabb, mint a standard cementeké vagy más mikrocementeké, és további elônyöket nyújtanak: Rövidebb idô alatt elért eredmény kevesebb fúrás és pumpálás további várakozási idô nélkül Magas minôség a nagy szilárdságnak és az alacsony v/c tényezônek köszönhetôen, kivérzés nélkül A bedolgozási idô tovább csökkenthetô alkálimentes kötésgyorsítók alkalmazásával Kitûnô injektálási stabilitás magas nyomás alatt, amely hatékony behatolást biztosít sziklába és talajba egyaránt Nagyon jó penetráció kis repedésekbe és szemcsék közötti hézagokba Jobb munkakörnyezet biztosítása, hiszen a RHEOCEM nem tartalmaz mérgezô anyagokat Rendkívül tartós Gazdaságos megoldást nyújt Standard cementinjektálási technológia és berendezések segítségével alkalmazható MEYCO MP2205 RHEOCEM 900 RHEOCEM 800

5 Kolloid-szilika à la carte «Környezetbarát» A MEYCO MP320T egy kolloid-szilika gél, úgynevezett ásványi habarcs, ellentétben a vegyi alapú habarcsokkal. A MEYCO MP320T egy stabil, különálló, 100%-ban szilikát-dioxidból álló nanometrikus részecskék folyékony diszperziója, és teljes mértékben környezetbarát. A MEYCO MP320T repedezett szikláknál és finomszemcsés talajoknál alkalmazható, ahol a RHEOCEM-mel való injektálás nehézkes vagy nem lehetséges, és ahol a tartós, hosszú távú vízszigetelés és talajstabilizálás a követelmény. «Kiváló penetráció» Tulajdonságok és elônyök Környezetbarát és tartós, hiszen csupán kvarchomokból, vízbôl és sóból áll! Viszkozitása a vízhez hasonló, így könnyedén behatol a talajba és a finom sziklarepedésekbe egyaránt. A gél idô állítható a víz/só adagolásával, és szabályozható 10 perc és 2 óra között. A nátrium-szilikát bázisú termékekkel ellentétben a kolloid-szilika tartós és folyamatos szilárdság-növekedést tesz lehetôvé. Különösen felhasználóbarát, hiszen az általános cementhabarcs berendezésekkel alkalmazható, vízzel tisztítható. Jóval gazdaságosabb megoldás, mint a vegyi habarcsok. RHEOCEM 650 Gyorsan kötô cement

6 «Vízzárás és repedésinjektálás» Poliuretán és karbamid-szilikát gyanták à la carte A MEYCO MP350 és MP360 poliuretán és karbamid-szilikát gyanta terméksorozat megfelel az alagút- és bányaépítészet által támasztott, modern követelményeknek. A változatos termékskála magába foglalja az egykomponenses PU gyantákat (kisebb vízszigetelési munkákhoz) és a speciális, robusztus, kétkomponenses rendszereket (hatékony vízzáráshoz, intenzív vízbehatolás esetére) egyaránt. Az UGC ezen felül a szénbányászat igényeire szabott vízzáró rendszereket is kínál repedésinjektáláshoz és talaj konszolidálásához egyaránt. Tulajdonságok és elônyök «A szénbányászat igényeire szabott rendszerek» Minden UGC által forgalmazott PU és karbamid-szilikát termék oldószermentes Minden PU minden UGC által forgalmazott PU és karbamid-szilikát termék zártcellás hab szerkezetû A legtöbb termék teljesítménye és tulajdonsága állítható az építés helyszínén, különbözô adalékszerek és kötésgyorsítók segítségével. A karbamid-szilikát termékcsalád a biztonságosabb alagútépítés érdekében tûzálló tulajdonsággal rendelkezik. «Tûzálló» Minden UGC által forgalmazott PU és karbamid-szilikát gyanta mûszakilag, munka- és egészségvédelmi szempontok alapján, külsô intézmények által tesztelt.

7 Gyantatípus Termék Reakcióidô (25 C) Habfaktor Alkalmazások Berendezés Egykomponenses PU injektáló hab + kötésgyorsító MEYCO MP355 1K másodperc függetlenül a kötésgyorsítótól, a reakcióidô beállításához A vízbetörés lezárásához alagutaknál; durva homokos, üledékes talaj konszolidálásához. Egykomponenses szivattyú Kötésgyorsító nélkül 1 8 Talaj konszolidálásához és gyors vízzáráshoz földalatti szerkezeteknél. Nem használható szénbányákban a magas reakcióhômérsékletek miatt. Vízzel és víz nélkül reagál. PU injektáló hab MEYCO MP355 A3 Kötésgyorsító A kötésgyorsító 10 használata lehetôvé teszi a nagyobb habfaktort és a gyorsabb reakciót nagyobb vízbetörési helyzetekben. szivattyú egy keverôspirállal Kötésgyorsító A kötésgyorsító 15 használata keményebb habot eredményez, amely még hatékonyabb talajjavítást tesz lehetôvé, nagy reakcióképességû PU injektáló hab MEYCO MP355 A3 THIX Kötésgyorsító másodperc Ez a nagy reakciókészségû, tixotróp PU gyanta nagyon intenzív vízbetörések esetén alkalmazható, ahol lehetséges a PU hígítása. Azonnali szerkezeti szilárdságot biztosít. szivattyú egy keverôspirállal PU hab MEYCO MP357 GS 65 másodperc 3 8 Magas minôségû injektáló hab talaj konszolidáláshoz (GS = Ground Consolidation) szénbányákban és építési projekteknél. Vízzel és víz nélkül egyaránt reagál.. szivattyú egy keverôspirállal, oldószermentes karbamid-szilikát bázisú, tûzálló gyanta MEYCO MP364 Flex 2 perc 4 másodperc 1 Sûrû, enyvszerû gyanta, jó penetrációs tulajdonságokkal nagyon hatékony talajkonszolidáláshoz szénbányáknál, repedezett kôzeteknél és laza, üledékes talajoknál. Vízzel való érintkezés során nincs habzás, tûzálló tulajdonságokkal rendelkezik. szivattyú dupla keverôspirállal, oldószermentes karbamid-szilikát bázisú, tûzálló hab MEYCO MP367 Foam 40 másodperc Repedéskitöltés alagút-és bányaépítésnél, elônyös tûzálló tulajdonságokkal. Vízzel és víz nélkül egyaránt reagál. szivattyú dupla keverôspirállal

8 Akrilgyanták à la carte «Stabil és tartós gélek» A MEYCO MP300 terméksorozat tagjai földalatti alkalmazásra kifejlesztett injektáló akrilgyanták. Alkalmasak homokos és iszapos talajok stabilizálására, erôsen töredezett kôzet rögzítésére, állandó vízkizárásra. Alacsony viszkozitásuknak köszönhetôen a nagyon finom repedésekbe is képesek mélyen behatolni, még korlátozott rendelkezésre álló mozgástér esetén is. Ezáltal ideálisan alkalmazhatóak alagútfúrásnál repedés- és törésveszély csökkentésére, homokos talajok stabilizálására, metróalagút betonszerkezeteinek és résfalainak szigetelésére. Széles körben alkalmazhatók különbözô közlétesítményeknél, mint például erômûveknél, generátoroknál a töredezett betonszerkezet állandó vízszigetelésére. «Tartós repedéskitöltés» Tulajdonságok és elônyök A nagyon alacsony viszkozitásnak köszönhetôen a finom repedésekbe is képesek mélyen behatolni Ellenôrzött gélesedési idô 1 és 40 perc között 0 C és 40 C között bedolgozható Állítható gélszilárdság rugalmastól a keményig Magas korai szilárdság más injektáló anyagokhoz képest Nyirkos és nedves repedéseknél egyaránt alkalmazható, kiváló kötési tulajdonságokkal Környezetbarát, nem tartalmaz akril-amidot A berendezések vízzel könnyen tisztíthatóak, oldószer nem szükséges Ideális termékek injektáló tömlôs kivitelezésekhez NSF minôsítés, amelynek értelmében alkalmazhatók ivóvíztároló szerkezetek kivitelezése esetén is.

9 Talajtulajdonságok à la carte Behatolás sziklába Kiváló penetráció (behatolás) a finom repedésekbe, jobb vízzárósági tulajdonságok a földalatti szerkezeteknél MEYCO MP320T kollid-szilika és MEYCO MP300 akril injektáló gyanta RHEOCEM 900 mikrocement RHEOCEM 800 mikrocement RHEOCEM 650 mikrocement Gyorskötô cement 0,001 0,01 0,1 1 A sziklatömeg repedéseinek mérete (mm) ISZAP HOMOK KAVICS Finom Közepes Durva Finom Közepes Durva Finom Közepes Durva Talajstabilizálás MEYCO MP320 kolloid-szilika és MEYCO MP300 akrilgyanta rendszerek Áthullott százalék (%) RHEOCEM mikrocement MEYCO MP350 és 360 PU és karbamid-szilikát termékcsalád A termékek általános teljesítményére vonatkozó irányvonalak kôzet és talajinjektálási projekteknél. Szemcseméret (mm)

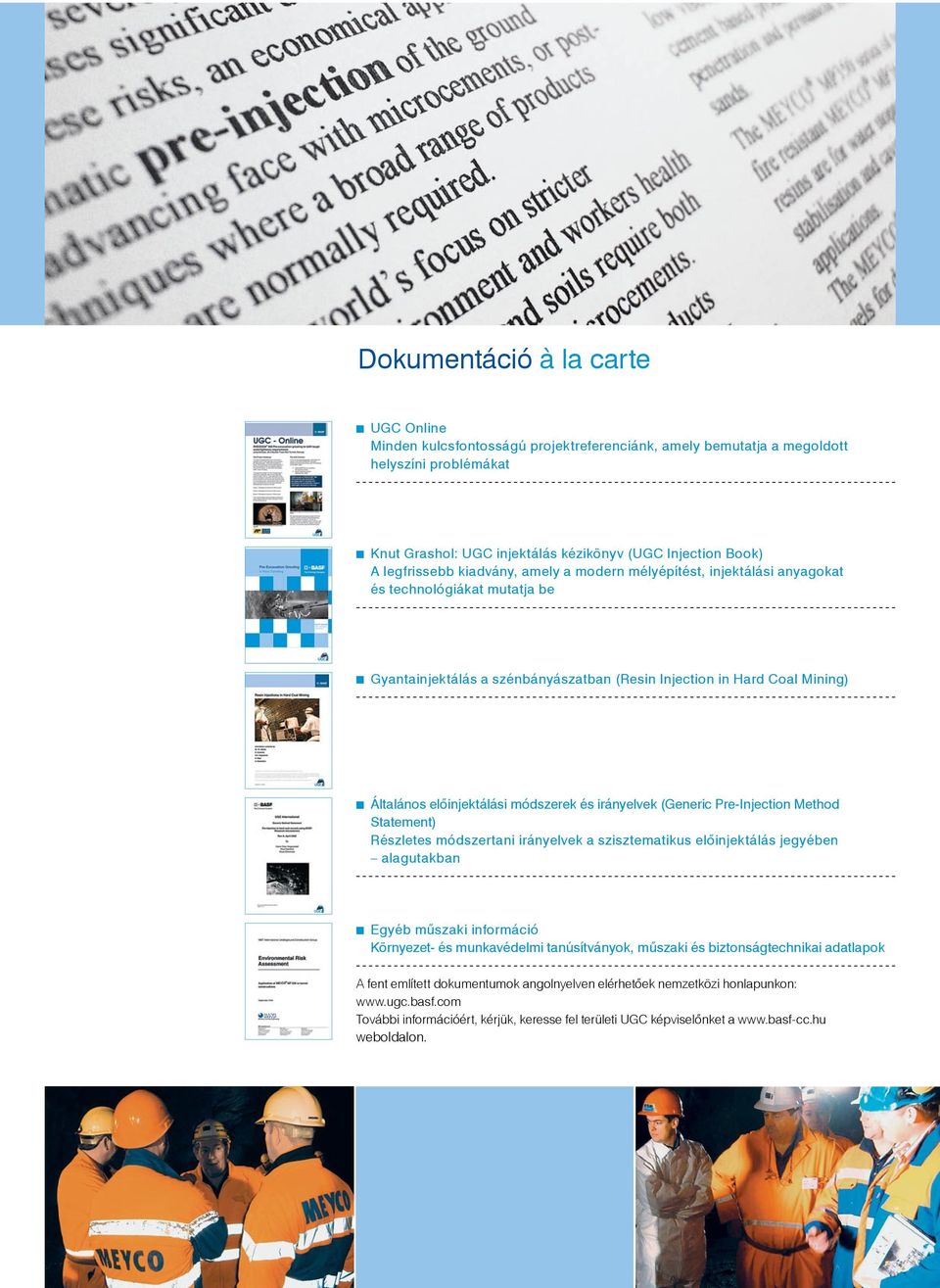

10 Dokumentáció à la carte UGC Online Minden kulcsfontosságú projektreferenciánk, amely bemutatja a megoldott helyszíni problémákat Knut Grashol: UGC injektálás kézikönyv (UGC Injection Book) A legfrissebb kiadvány, amely a modern mélyépítést, injektálási anyagokat és technológiákat mutatja be Gyantainjektálás a szénbányászatban (Resin Injection in Hard Coal Mining) Általános elôinjektálási módszerek és irányelvek (Generic Pre-Injection Method Statement) Részletes módszertani irányelvek a szisztematikus elôinjektálás jegyében alagutakban Egyéb mûszaki információ Környezet- és munkavédelmi tanúsítványok, mûszaki és biztonságtechnikai adatlapok A fent említett dokumentumok angolnyelven elérhetôek nemzetközi honlapunkon: További információért, kérjük, keresse fel területi UGC képviselônket a weboldalon.

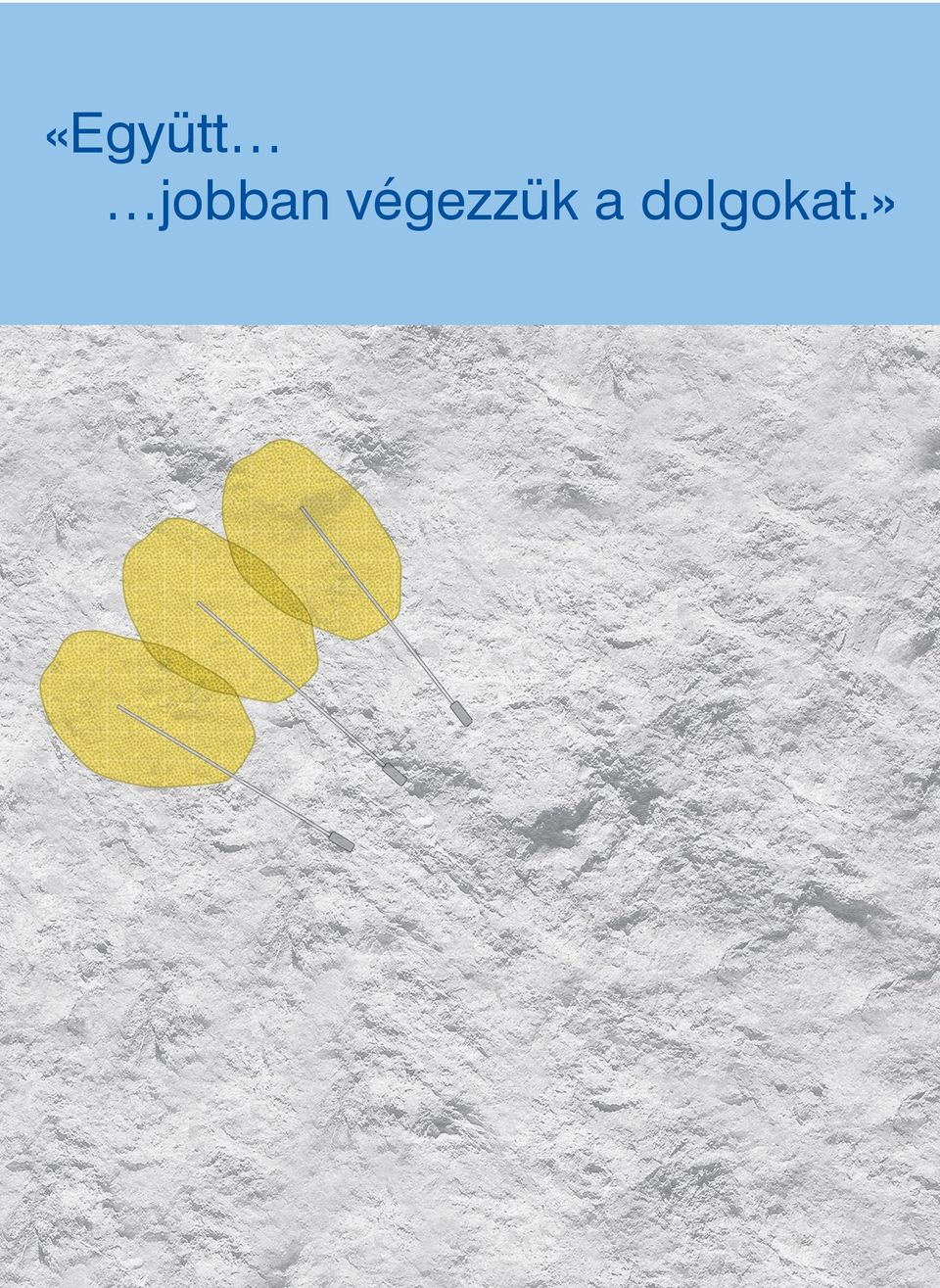

11 «Együtt jobban végezzük a dolgokat.»

12 Á la carte megoldásaink további prospektusai elérhetôk: Az Önök helyi BASF UGC képviselôjét keresse a weboldalon. Az UGC International nemzetközi tevékenységérôl bôvebb információ elérhetô: Termékfelelôsség: az itt szereplô információk a valóságnak megfelelnek, és a legjobb tudásunk szerinti ismereteket tükrözik, amelyek laboratóriumi vizsgálatokon és helyszíni tapasztalatokon egyaránt alapulnak. Azonban, mivel számos tényezô befolyásolja az eredményeket, ezeket az információkat garancia nélkül nyújtjuk, és szabadalmi felelôsséget nem vállalunk. BASF Hungária Kft. Építési vegyianyag divízió Mélyépítési ágazat 1222 Budapest, Háros utca 11. Telefon: Fax: Tanúsított minôség UGC: 2008/1. Az UGC International R&D (K+F) termékfejlesztési eljárása tanúsítva lett a következôk szerint: N o /B Termékeink megfelelnek az EU szabványoknak.
