DICENTIS. Wireless Conference System. User manual

Átírás

1 DICENTIS Wireless Conference System hu User manual

2

3 DICENTIS Tartalomjegyzék hu 3 Tartalomjegyzék 1 Biztonság 4 2 A kézikönyvről Célközönség Szerzői jog és felelősség kizárása A dokumentum előzményei 5 3 A rendszer bemutatása 6 4 A vezeték nélküli eszköz működése Bekapcsolás Egyfelhasználós működtetés Az egyfelhasználós működés jelzései Elnöki működtetés Az elnöki működtetés jelzései Kétfelhasználós működtetés A kétfelhasználós működés jelzései 15 5 Hibaelhárítás 16 Bosch Security Systems B.V. User manual V1.2

4 4 hu Biztonság DICENTIS 1 Biztonság Rendszeresen ellenőrizze a berendezést kopás és sérülések szempontjából. Különösen figyeljen a következőkre: LCD-képernyő: Ellenőrizze az esetleges repedéseket. Kábelek: Ha a külső szigetelés sérült, cserélje ki a kábelt. Csatlakozók: Ellenőrizze a megnyúlásra és sérülésre utaló jeleket. Ha úgy véli, hogy a berendezés megsérült vagy potenciális veszélyt jelent, tegyen rá egy címkét, és tegye félre, hogy senki ne használhassa, majd forduljon a helyi szakértőhöz a további teendők tekintetében V1.2 User manual Bosch Security Systems B.V.

5 DICENTIS A kézikönyvről hu 5 2 A kézikönyvről A kézikönyv célja a DICENTIS Vezeték nélküli konferenciarendszer részét képező Vezeték nélkül eszközök (DCNM WD és DCNM WDE) működtetéséhez szükséges tudnivalók ismertetése. Ez a kézikönyv digitális változatban érhető el, Adobe Portable Document formátumban (PDF). A termékkel kapcsolatos további tudnivalókat itt találja: Célközönség Ez a kézikönyv a DICENTIS Vezeték nélküli eszköz felhasználói számára készült. 2.2 Szerzői jog és felelősség kizárása Minden jog fenntartva. A dokumentum egyetlen részét sem szabad semmilyen formában vagy módon, elektronikusan, mechanikusan, fénymásolatban, felvételen vagy egyéb módon másolni vagy továbbadni a kiadó előzetes írásbeli hozzájárulása nélkül. Újranyomásra vagy kivonat készítésére vonatkozó engedélyért forduljon a Bosch Security Systems B.V. vállalathoz. A tartalom és az illusztrációk előzetes értesítés nélkül megváltozhatnak. 2.3 A dokumentum előzményei Kiadás dátuma Dokumentum verziója Ok V kiadás V1.1 Kisebb szövegváltoztatások a dokumentumban V1.2 Frissített részek: 2.3, 4, 4.1, 4.2, 4.4, 4.6, 4.7. Bosch Security Systems B.V. User manual V1.2

6 6 hu A rendszer bemutatása DICENTIS 3 A rendszer bemutatása A DICENTIS Vezeték nélküli konferenciarendszer egy önálló IP-alapú rendszer. A WIFI IEEE n szabványt használja hang- és adatjelek vezeték nélküli továbbítására, illetve feldolgozására V1.2 User manual Bosch Security Systems B.V.

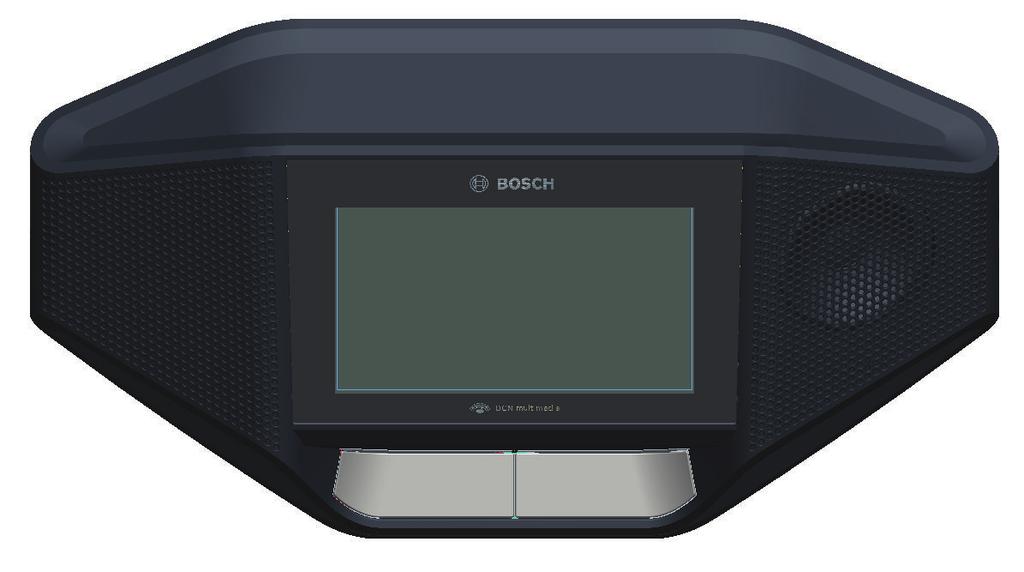

7 DICENTIS A vezeték nélküli eszköz működése hu 7 4 A vezeték nélküli eszköz működése A Vezeték nélkül eszközök (DCNM WD és DCNM WDE) értekezletek lebonyolítását segítik. A Vezeték nélküli eszköz (DCNM WDE) kibővített változata NFC-címkeolvasóval és 4,3"-es kapacitív érintőképernyővel rendelkezik Hallgatás 1 Hangszóró. 2 Fejhallgató hangerő-szabályozója. 3 3,5 mm-es fejhallgatóaljzat. Felszólalás 4 Mikrofonkérés gomb, fehér hozzászólás lehetősége ikonnal. 5 LED-sáv a mikrofonkérés gombhoz. 6 Mikrofon némítása gomb, elsőbbség gomb vagy mikrofonkérés gomb gomb, két fehér színű LED ikonnal. 7 LED-sáv a mikrofonkérés gombhoz. 8 Mikrofonaljzat a mikrofon csatlakoztatásához. Érintőképernyő Az érintőképernyő működése 9 4,3 -os kapacitív érintőképernyő (csak DCNM WDE). Bosch Security Systems B.V. User manual V1.2

8 8 hu A vezeték nélküli eszköz működése DICENTIS Azonosítás 10 NFC-címke érzékelési és leolvasási helye (csak DCNM WDE). Vezeték nélküli jel (WIFI) és akkumulátor állapotjelzői 11 Alacsony töltöttségi szint piros LED-es jelzőfénye: Ha a LED pirosan világít, akkor a hátralévő működési idő kevesebb, mint 1 óra. Töltse fel vagy cserélje ki az Akkumulátorkészletet. 12 Hatósugáron kívül sárga LED-es jelzőfény: A LED világít (narancssárga), ha a Vezeték nélküli eszköz nem csatlakozik a Vezeték nélküli hozzáférési ponthoz (DCNM WAP). Helyezze el a Vezeték nélküli eszközt a Vezeték nélküli hozzáférési pont hatósugarán belül V1.2 User manual Bosch Security Systems B.V.

9 DICENTIS A vezeték nélküli eszköz működése hu Bekapcsolás Előfeltételek Az Akkumulátorkészlet töltöttsége megfelelő. Az Akkumulátorkészlet megfelelően be van helyezve a Vezeték nélküli eszköz alsó részébe. 1. Nyomja meg az egyik mikrofonkérő gombot a Vezeték nélküli eszköz előlapján: Először a mikrofonkérő gombok feletti LED-sáv zölden világítani kezd. Ezután a mikrofon LED-je pirosan világítani kezd. 2. Várja meg, amíg a LED-ek kialszanak. A Vezeték nélküli eszköz használatra készen áll. Bosch Security Systems B.V. User manual V1.2

10 10 hu A vezeték nélküli eszköz működése DICENTIS 4.2 Egyfelhasználós működtetés Kapcsolja be a mikrofont: A mikrofon bekapcsolásához nyomja meg a mikrofonkérés gombot. Ha a mikrofonkérés gomb fehér ikonja világít, akkor a mikrofonkérés gomb feletti LED-sáv azonnal pirosra változik, és Ön felszólalhat. Ha a mikrofonkérés gomb feletti LED-sáv zöld, akkor a szókérését elfogadta a rendszer. Nem szólalhat fel, amíg a mikrofonkérés gomb feletti LED-sáv pirosra nem változik. Amikor a mikrofonkérés gomb feletti LED-sáv zölden villog, Ön az első a várólistaban. A mikrofon hamarosan bekapcsol. A felszólalási kérés visszavonása: Amikor a mikrofonkérés gomb feletti LED-sáv zölden világít vagy villog, a mikrofonkérés gomb megnyomásával visszavonhatja a szókérést. Opcionális: adiminisztrátor vagy kezelő letilthatja a szókérés visszavonásának lehetőségét. Kapcsolja ki a mikrofont: Amikor a mikrofonkérés gomb feletti LED-sáv pirosan világít, a mikrofonkérés gomb megnyomásával kikapcsolhatja a mikrofont. A mikrofonkérés gomb feletti LED-sáv kialszik. Vagy: adminisztrátor vagy kezelő letilthatja a mikrofon letiltásának lehetőségét. A mikrofon némítása: A mikrofont a mikrofon némítása gomb (bal oldali mikrofonkérés gomb) nyomva tartásával némíthatja. Adó-vevő üzemmód: Az eszköz Nyomja meg, ha beszélni kíván (PTT) üzemmódjában a mikrofon mindaddig be van kapcsolva, amíg a mikrofonkérés gombot lenyomva tartja. Hangvezérlő mód: A Vezeték nélküli eszköz Hangvezérlő módjában a mikrofon mindig be van kapcsolva. A mikrofonkérés gomb vagy a némítás gomb nyomva tartásával ideiglenesen elnémíthatja a mikrofont. Hangvezérlő módban nem küldhet szókérést. Megjegyzés: Ha a Vezeték nélküli eszköz Elnök módra van állítva, nincs némítás gomb, mivel a bal gomb elsőbbség gombként van használva. Hely keresése: A Vezeték nélküli eszköz érintőképernyőjének felső sorában látható az Ön neve. Önmaga azonosítása: Az érintőképernyőn megjelenő utasítások szerint azonosíthatja magát. Tartsa közel NFC-címkéjét a Vezeték nélküli eszköz bal oldalához, ahogy az érintőképernyőn látja. Szavazás: Az adminisztrátor vagy kezelő megnyit egy szavazást. A szavazás megnyitásakor megjelenik a kék jelenlét gomb az érintőképernyőn. Jelenlétének megerősítéséhez nyomja meg a kék jelenlét gombot. Megjelennek a szavazógombok. Adja le szavazatát. Szavazatát mindaddig megváltoztathatja, amíg az adminisztrátor vagy a kezelő le nem zárja a szavazást. Az adminisztrátor vagy a kezelő ideiglenesen felfüggesztheti a szavazást. A szavazás felfüggesztése alatt nem adhatja le és nem változtathatja meg szavazatát V1.2 User manual Bosch Security Systems B.V.

11 DICENTIS A vezeték nélküli eszköz működése hu Az egyfelhasználós működés jelzései A fehér hozzászólás lehetősége ikon világít: A mikrofonkérés gomb megnyomása után azonnal felszólalhat. A LED sávok és a mikrofon LED zölden világít vagy villog: Várnia kell a felszólalásra. Amikor a mikrofon zölden villog, Ön az első a várólistában. A mikrofonkérés gomb megnyomásával visszavonhatja a felszólalási kérést. A LED sávok és a mikrofon LED pirosan világít: A mikrofon aktív; felszólalhat. A bal oldali mikrofonkérés gomb megnyomásával ideiglenesen elnémíthatja a mikrofont. A mikrofon kikapcsolásához nyomja meg a jobb oldali mikrofonkérés gombot. Bosch Security Systems B.V. User manual V1.2

12 12 hu A vezeték nélküli eszköz működése DICENTIS 4.4 Elnöki működtetés Kapcsolja be a mikrofont: Amikor a mikrofon gomb fehér ikonja világít, a mikrofon gomb megnyomásával kapcsolhatja be a mikrofont. Amikor a mikrofon gomb feletti piros fény kigyullad, felszólalhat. Kapcsolja ki a mikrofont: Amikor a mikrofon gomb feletti LED-sáv pirosan világít, a mikrofon gomb megnyomásával kapcsolhatja ki a mikrofont. A mikrofon gomb feletti piros LED-sáv kialszik. Elsőbbségi funkció: Az elsőbbség gombbal ideiglenesen kikapcsolhatja az összes résztvevő mikrofonját. Ugyanakkor az elsőbbség gomb bekapcsolja az Ön saját mikrofonját. A rendszerrel a következőkre van lehetőség: hangjelzés lejátszása az elsőbbség gomb megnyomásakor; a várólista és a felszólalók listájának törlése az elsőbbség gomb megnyomásakor. Az elsőbbség gomb elengedésekor a rendszer kikapcsolja a mikrofonját. Ha nem törölte a felszólalók listáját, a rendszer újra bekapcsolja a felszólalók mikrofonjait. Hangvezérlő mód: A Vezeték nélküli eszköz Hangvezérlő módjában a mikrofon mindig be van kapcsolva. A mikrofonkérés gomb nyomva tartásával ideiglenesen elnémíthatja a mikrofont. Hely keresése: A Vezeték nélküli eszköz érintőképernyőjének felső sorában látható az Ön neve. Önmaga azonosítása: Az érintőképernyőn megjelenő utasítások szerint azonosíthatja magát. Tartsa közel NFC-címkéjét a Vezeték nélküli eszköz bal oldalához, ahogy az érintőképernyőn látja. Szavazás: Az adminisztrátor vagy kezelő megnyit egy szavazást. A szavazás megnyitásakor megjelenik a kék jelenlét gomb az érintőképernyőn. Jelenlétének megerősítéséhez nyomja meg a kék jelenlét gombot. Megjelennek a szavazógombok. Adja le szavazatát. Szavazatát mindaddig megváltoztathatja, amíg az adminisztrátor vagy a kezelő le nem zárja a szavazást. Az adminisztrátor vagy a kezelő ideiglenesen felfüggesztheti a szavazást. A szavazás felfüggesztése alatt nem adhatja le és nem változtathatja meg szavazatát V1.2 User manual Bosch Security Systems B.V.

13 DICENTIS A vezeték nélküli eszköz működése hu Az elnöki működtetés jelzései A fehér elsőbbség ikon és a hozzászólás lehetősége ikon világít: A mikrofonkérés gomb megnyomása után azonnal felszólalhat. Az elsőbbség gombbal beszélhet, és ideiglenesen kikapcsolhatja az összes résztvevő mikrofonját. Az elsőbbség ikon világít. A jobb oldali LED-sáv és mikrofon LED pirosan világít: A mikrofonja aktív; felszólalhat. Az elsőbbség gomb megnyomásával és nyomva tartásával folytathatja a felszólalást és ideiglenesen kapcsolhatja az összes résztvevő mikrofonját. A mikrofon kikapcsolásához nyomja meg a mikrofonkérés gombot. Az elsőbbség ikon világít. A LED-sávok és a mikrofon LED pirosan világítanak: A mikrofonja aktív; felszólalhat. A prioritás gomb felengedéséig az összes résztvevő mikrofonja átmenetileg ki kan kapcsolva. Bosch Security Systems B.V. User manual V1.2

14 14 hu A vezeték nélküli eszköz működése DICENTIS 4.6 Kétfelhasználós működtetés Kapcsolja be a mikrofont: A mikrofon bekapcsolásához nyomja meg a mikrofonkérés gombot. Ha a mikrofonkérés gomb fehér ikonja világít, akkor a mikrofonkérés gomb feletti LED-sáv azonnal pirosra változik, és Ön felszólalhat. Ha a mikrofonkérés gomb feletti LED-sáv zöld, akkor a szókérését elfogadta a rendszer. Nem szólalhat fel, amíg a mikrofonkérés gomb feletti LED-sáv pirosra nem változik. Amikor a mikrofonkérés gomb feletti LED-sáv zölden villog, Ön az első a várólistaban. A mikrofon hamarosan bekapcsol. A felszólalási kérés visszavonása: Amikor a mikrofonkérés gomb feletti LED-sáv zölden világít vagy villog, a mikrofonkérés gomb megnyomásával visszavonhatja a szókérést. Opcionális: adiminisztrátor vagy kezelő letilthatja a szókérés visszavonásának lehetőségét. Kapcsolja ki a mikrofont: Amikor a mikrofonkérés gomb feletti LED-sáv pirosan világít, a mikrofonkérés gomb megnyomásával kikapcsolhatja a mikrofont. A mikrofonkérés gomb feletti LED-sáv kialszik. Vagy: adminisztrátor vagy kezelő letilthatja a mikrofon letiltásának lehetőségét. Adó-vevő üzemmód: Az eszköz Nyomja meg, ha beszélni kíván (PTT) üzemmódjában a mikrofon mindaddig be van kapcsolva, amíg a mikrofonkérés gombot lenyomva tartja. Hangvezérlő mód: A Vezeték nélküli eszköz Hangvezérlő módjában a mikrofon mindig be van kapcsolva. A mikrofonkérés gomb nyomva tartásával ideiglenesen elnémíthatja a mikrofont. Hangvezérlő módban nem küldhet szókérést. Hely keresése: A Vezeték nélküli eszköz érintőképernyőjének felső sorában látható az Ön neve. Önmaga azonosítása: Az érintőképernyőn megjelenő utasítások szerint azonosíthatja magát. Tartsa közel NFC-címkéjét a Vezeték nélküli eszköz bal oldalához, ahogy az érintőképernyőn látja. Válassza ki, hogy a Vezeték nélküli eszköz eszköz melyik oldalára szeretne ülni. Szavazás: Az adminisztrátor vagy kezelő megnyit egy szavazást. A szavazás megnyitásakor megjelenik a kék jelenlét gomb az érintőképernyőn. Jelenlétének megerősítéséhez nyomja meg a kék jelenlét gombot. Megjelennek a szavazógombok. Adja le szavazatát. Szavazatát mindaddig megváltoztathatja, amíg az adminisztrátor vagy a kezelő le nem zárja a szavazást. Az adminisztrátor vagy a kezelő ideiglenesen felfüggesztheti a szavazást. A szavazás felfüggesztése alatt nem adhatja le és nem változtathatja meg szavazatát V1.2 User manual Bosch Security Systems B.V.

15 DICENTIS A vezeték nélküli eszköz működése hu A kétfelhasználós működés jelzései Mindkét hozzászólás lehetősége ikon világít: Saját mikrofonkérés gombjának megnyomása után mindkét résztvevő azonnal felszólalhat. A bal oldali hozzászólás lehetősége ikon világít. A jobb oldali LED-sáv és mikrofon LED zölden világít vagy villog: A bal oldalon ülő résztvevő a mikrofonkérés gomb megnyomása után azonnal felszólalhat. A jobb oldalon ülő résztvevő a várólistában van, és várnia kell a felszólalásra. A jobb oldalon ülő résztvevő a mikrofonkérés gomb megnyomásával visszavonhatja a felszólalási kérést. A bal oldali hozzászólás lehetősége ikon világít. A jobb oldali LED-sáv és mikrofon LED pirosan világít: A bal oldalon ülő résztvevő a mikrofonkérés gomb megnyomása után azonnal felszólalhat. A jobb oldalon ülő résztvevő felszólalhat. A jobb oldalon ülő résztvevő a jobb oldali mikrofonkérés gomb megnyomásával kikapcsolhatja a mikrofont. Bosch Security Systems B.V. User manual V1.2

16 16 hu Hibaelhárítás DICENTIS 5 Hibaelhárítás Figyelem! Általános hibaelhárítási útmutatásért forduljon a helyi rendszerszakértőhöz V1.2 User manual Bosch Security Systems B.V.

17

18 Bosch Security Systems B.V. Torenallee BA Eindhoven Netherlands Bosch Security Systems B.V., 2016
