1 KATALÓGUS HU HEGESZTŐASZTALOK ÉS RÖGZÍTŐ RENDSZEREK Rugalmas és pontos nagy távolságra Különleges ajánlat sín rendszerekhez

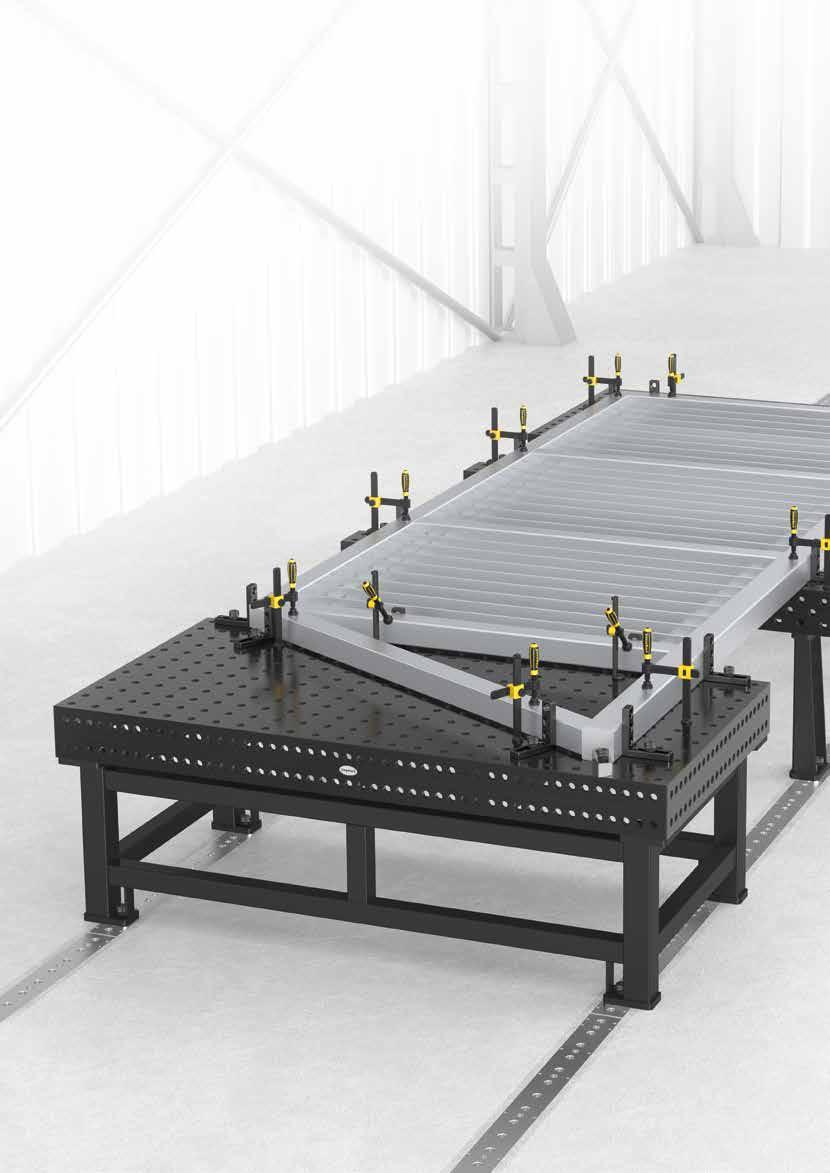

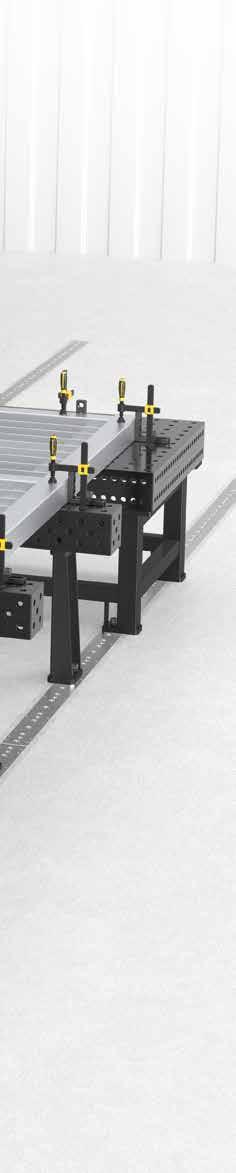

2 SÍN RENDSZER RUGALMAS MUNKAFELÜLET Hozzon létre egy rugalmas munkafelületet sín rendszerrel, amely lehetővé teszi, hogy nagy távolságokon dolgozhasson. Asztalok és összekötő keretek és tartozékok kombinációja (pl. U- alakú derékszögek) végtelen lehetőséget biztosít. Sín rendszer sokoldalúsága lehetővé teszi a gyors beállítást és rögzítést a nagyon nagy munkadaraboknál. Munkaterület gyors és rugalmas beállítása Nagyon pontos munka nagy munkadaraboknál Bármikor bővíthető Konzultáció és technikai támogatás a megvalósításig További információk és árak Termék és Alkalmazás katalogusunkban vagy az interneten találhatók. 2 siegmund

3 KÜLÖNLEGES KEDVEZMÉNY Speciális ár 4 x 3 m sín 2 hegesztőasztallal és csatlakozó keretekkel mm 2000 mm 6 m-es sínhossz Válassza ki a sínrendszer típusát: További információk az ajánlatról: OPCIONÁLIS 4 x 3 m támasztó és alapsín Tartalmaz 2db Professional Extreme 8.7 hegesztőasztalt (S x 1000 mm, 100x100 mm ráccsal) összekötőkerettel Ahelyett / Katalógus ár Cikkszám Alternatív típusú sínrendszer: integrált körszelvényű sín Tartalmaz 2db Professional Extreme 8.7 hegesztőasztalt (S x 1000 mm, 100x100 mm ráccsal) összekötőkerettel Felár ellenében Ahelyett /3.485 Cikkszám Katalógus ár Plusz telepítési készlet. Kérem válasszon a kettő közül: Sín a padló alatt Sín padló felett A csúszó kapuhoz tartozó készülék egy hajtott lézeres sablonnal rendelkezik, amely lehetővé teszi a könnyű rögzítést. Állítsa be a padlót Szerelési szett tartalmaz: műanyag sapkákat, csavarokat és öntvényt Felár ellenében 854 Ahelyett /903 Cikkszám Katalógus ár Állítsa be a paldó szintet A padló feletti installációhoz tartalmazz az L-profilokat és a csavarokat a szereléshez. Felár ellenében 854 Ahelyett /882 Katalógus ár Cikkszám Kérésre segítünk a telepítés költségének a meghatározásában. Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem. siegmund 3

4 HEGESZTŐASZTAL A hegesztőasztalok hosszú élettartama és magas keménysége az alapanyagnál kezdődik. Siegmund hegesztőasztal mellett dönt Ön pénzt takarít meg. Köszönhető a kiváló minőségű hegesztőasztalnak, amely segít abban, hogy munkáját lényegesen nagyobb pontossággal és alacsonyabb hibaaránnyal végezze. Keménység Vickers-ben 1 PROFESSIONAL 750 PROFESSIONAL 750 plazmanitridálás nélkül Alap keménység kb Vickers plazma nitridálással Alap keménység kb Vickers Felület keménysége kb Vickers Anyaga Alap keménység Felület keménysége Ütésállóság Karcállóság Hegesztési reve elleni védelem Korrozióállóság Terelés Egyenletesség új állapotban Egyenletesség fentartása intenzív használat alatt Élettartam magas használat Különleges alapanyag S355J2+N BAR-bevonat Vas nitrid Átmeneti régió Különleges alapanyag S355J2+N Átmeneti régió Vas nitrid BAR-bevonat Különböző anyagok összehasonításával és kiértékelésünkkel szeretnénk Önnek segíteni a megfelelő hegesztőasztal kiválasztásához. 1 Minden 28-as rendszerű Basic asztalra vonatkozik. KEMÉNYSÉG ÖSSZEHASONLÍTÁSA: FELÜLETI KEMÉNYSÉG Plazma nitridálást követő BAR-bevonat véd a karcolódástól, korróziótól és a hegesztési reve-től. Hozzávetőleges érték Vickersben Professional 750 * Professional Extreme 8.7 * Professional Extreme 8.8 * Vplasmanitration * Plazma nitridálással

5 Mi sikertermékünk Professional Extreme 8.7 és 8.8: Rendkívüli keménység és hosszú élettartam Keménység teszt Professional Extreme: Vhardness PROFESSIONAL EXTREME 8.7 PROFESSIONAL EXTREME 8.8 plazma nitridálással Alap keménység kb Vickers Felület keménysége kb Vickers plazma nitridálással Alap keménység kb Vickers Felület keménysége kb Vickers Elmúlt évek tulajdonság javulását mutatja. BAR-bevonat Vas nitrid Átmeneti régió Át-edzett szerszámacél a mi speciális ötvözetünk Siegmund X8.7 Átmeneti régió Vas nitrid BAR-bevonat BAR-bevonat Vas nitrid Átmeneti régió Át-edzett szerszámacél a mi speciális ötvözetünk Siegmund X8.8 Átmeneti régió Vas nitrid BAR-bevonat Professional Extreme 8.7 és 8.8 oldalfelülete speciális alapanyagból készül S355J2+N, tartalmazza a plazma-nitridálást és a BAR bevonatot. KEMÉNYSÉG ÖSSZEHASONLÍTÁSA: ALAP KEMÉNYSÉG A nagy alapanyag keménysége a lényeges keménység, ez teszi lehetővé a nagy ütésállóságot és a hosszú élettartamot a hegesztőasztalra. Basic / Professional 750 Hozzávetőleges érték Vickersben Professional Extreme 8.7 Professional Extreme siegmund 5

6 SYSTEM 16 FILIGRÁN ALKALMAZÁSOK SYSTEM 22 SOKKAL STABILABB MINT A S16 RENDSZER, ÉS OLCSÓBB MINT S28 RENDSZER ANYAGOK Anyag vastagság kb. 11,5 13 mm ANYAG Anyag vastagság kb mm PROFESSIONAL 750 PROFESSIONAL 750 Acél S355J2+N, Acél S355J2+N, plazma nitridált és BAR bevonattal plazma nitridált és BAR bevonattal PROFESSIONAL EXTREME 8.7 Edzett szerszámacél X8.7, plazma nitridált és BAR bevonattal FURAT Ø 16 MM 1. Furatok az asztal felületén 50x50 mm osztással 2. Furatok 2 mm-es rádiusszal 3. Az asztal szélein és sarkain 3 / 6 mm rádiusz 4. Asztal oldalának magassága 100 mm Furattávolság az asztal oldalán 25 mm 5. A felületen skálával ellátva 6. Bordázattal erősített kivitel FURAT Ø 22 MM 1. Furatok az asztal felületén diagonális osztással vagy 100x100 mm osztással 2. Furatok 2,5 mm-es rádiusszal 3. Az asztal szélein és sarkain 3 / 6 mm rádiusz 4. Asztal oldalának magassága 150 mm Furattávolság az asztal oldalán 50 mm 5. A felületen skálával ellátva 6. Bordázattal erősített kivitel siegmund

7 SYSTEM 28 BASIC GAZDASÁGOS MEGOLDÁS SYSTEM 28 NAGY TEHERBÍRÁSÚ ALKALMAZÁSOK ANYAG Az asztal anyagvastagsága kb. 24,5 27 mm ANYAGOK Anyag vastagság kb. 24,5 27 mm BASIC PROFESSIONAL 750 Acél S355J2+N, Acél S355J2+N, Plazmanitridálás nélkül plazma nitridált és BAR bevonattal PROFESSIONAL EXTREME 8.7 / 8.8 Edzett szerszámacél X8.7 / X8.8, plazma nitridált és BAR bevonattal FURAT Ø 28 MM 1. Furatok az asztal felületén 100x100 mm osztással 2. Furatok 3 mm-es rádiusszal 3. Az asztal szélein és sarkain 3 / 6 mm rádiusz 4. Oldalfelület nélkül 5. 8x45 lesarkítás asztal összeszereléshez 6. M12-es menet az asztal mind a 4 oldalán 200 mm-enként FURAT Ø 28 MM 1. Furatok az asztal felületén diagonális osztással vagy 100x100 mm osztással 2. Furatok 3 mm-es rádiusszal 3. Az asztal szélein és sarkain 3 / 6 mm rádiusz 4. Asztal oldalának magassága 200 mm Furattávolság az asztal oldalán 50 mm 5. A felületen skálával ellátva 6. Bordázattal erősített kivitel siegmund 7

8 SYSTEM 16 FILIGRÁN ALKALMAZÁSOK HEGES- ZTŐASZTALOK Asztalméret 50x50 mm-es rács Plazmanitridálás nélkül 1 PROFESSIONAL 750 PROFESSIONAL EXTREME x50 mm-es rács Plazma nitridálással 2 50x50 mm-es rács Plazmanitridálás nélkül 1 Összes asztal ára csökkent a fő katalógushoz képest. 50x50 mm-es rács Plazma nitridálással 2 1,0 x 0,5 m Lábak kb. 128 kg X X7 1,0 x 1,0 m Lábak kb. 193 kg X X7 1,2 x 0,8 m Lábak kb. 195 kg P X X7 1,2 x 1,2 m Lábak kb. 261 kg P X X7 1,5 x 1,0 m Lábak kb. 281 kg P X X7 1,5 x 1,5 m Lábak kb. 397 kg P X X7 2,0 x 1,0 m Lábak kb. 362 kg P X X7 2,0 x 1,2 m Lábak kb. 415 kg P X X7 2,4 x 1,2 m Lábak kb. 503 kg P X X7 3,0 x 1,5 m * Lábak kb. 795 kg P X X7.2 4,0 x 2,0 m Lábak kb kg X X7 = Termék raktáron van = Termék rendelés után kerül legyártásra * Két asztalból áll: 1,5 x 1,5 m tartalmazza a 6 csatlakozócsavart. ASZTALLÁBAK Standard felszereltség Standard felszereltség, alternatív magasság Állítható magasságú Görgők rögztőfékkel Állítható magasságú, rögzíthető görgökkel Padló rögzítő Cikkszám X X XX XX XX XX Kapacitás lábanként kg kg kg 200 kg 200 kg kg Láb magasság 750 mm 850 mm mm 750 mm mm 750 mm Asztalmagasság 850 mm 950 mm mm 850 mm mm 850 mm Finom beállítás 40 mm 40 mm 40 mm 40 mm 40 mm 50 mm Felár asztallábhoz tartalmazza Standard felszereltség alternatív magasság: Cserélhető felár nélkül. Görgök használata: Nem ajánlott 6 vagy 8 lábbal rendelkező hegesztőasztalokhoz. Borulásveszély miatt nem ajánlott 1,0 x 0,5 m és 1,2 x 0,8 m asztaloknál sem mm 200 mm mm KÉSZLETEK 200 mm 90 / mm 80 mm 115 mm 25 mm 90 mm 300 mm Szorító Szorító Prizma Szorító csavar Végállító Végállító Derékszög Derékszög Derékszög Fordító derékszög Anyaga polírozott polírozott polírozott polírozott nitridált nitridált nitridált nitridált nitridált nitridált Cikkszám N N N N N N Készlet 1.1: x 12 x 4 x 4 x 4 x Készlet 2.1: x 2 x 4 x 18 x 4 x 6 x 6 x 6 x 2 x Készlet 3.1: x 4 x 4 x 24 x 4 x 8 x 8 x 8 x 2 x Készlet 4.1: x 4 x 8 x 30 x 8 x 10 x 10 x 10 x 4 x 1 x + 1 x Készlet 5.1: x 6 x 8 x 36 x 8 x 12 x 12 x 12 x 4 x 1 x + 1 x 8 siegmund

9 JAVASLATUNK: ANTI-SPATTER MINDEN HEGESZTŐASZTALHOZ A nem gyúlékony, vízben oldódó tapadásmentesítő folyadék segít megelőzni a hegesztési reve letapadását, a plazma-nitrid felületen felül. KÜLÖNLEGES KEDVEZMÉNY PROFESSIONAL EXTREME x 1000 x 100 mm Átedzett szerszámacél speciális Siegmund X8.7 ötvözettel, tartalmazza a plazma nitridálást és a BAR-bevonatot Furatok az asztal felületén 50x50 mm osztással HEGESZTŐASZTAL TARTOZÉKOKKAL ÉS 4x X ÁLLÍTHATÓ MAGASSÁGÚ LÁBAKAT: Ahelyett /6.285 Katalógus ár Cikkszám X7 Plazmanitridálás nélkül 1 2 Plazma nitridálással Nincs védve a rozsda, karcolások és hegesztési reve letapadása ellen. Tapadásmentesítő spray használata javasolt a hegesztési reve letapadása ellen. Jól véd a rozsda, karcok és a hegesztési reve ellen. Az alapanyag keménység kisebb mértéke miatt a Professional 750 es asztalok gyorsabban használódnak el. TARTOZÉK KÉSZLET (Grátisz minden készlethez) N Excentrikus végállító Imbuszkulcs Kefe Csiszolókő Tisztító - Basic Tapadásmentesítő folyadék Hegesztőpisztoly tartó 8 x x x x mm 560 mm 680 mm 25 mm 8 x N 90 mm 4 x N 4 x N 2 x N 4 x mm 150 mm 115 mm 300 mm 150 mm Derékszög Derékszög Szerszámkocsi nitridált nitridált N N x + 1 x x + 1 x 1 x x + 1 x 1 x + 1 x 1 x x N 1 x N 1 x x N 1 x N 1 x tartalmazza 1 x N 1 x N 1 x N 1 x N 1 x x x x Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem. siegmund 9

10 SYSTEM 22 SOKKAL STABILABB MINT A S16 RENDSZER, ÉS OLCSÓBB MINT S28 RENDSZER HEGES- ZTŐASZTALOK Asztalméret 100x100 mm-es rács Plazma nitridálással 2 PROFESSIONAL 750 Diagonální rastr Plazmanitridálás nélkül 1 Diagonální rastr Plazma nitridálással 2 1,0 x 1,0 m Lábak kb. 296 kg D PD 1,5 x 1,0 m Lábak kb. 412 kg D PD 2,0 x 1,0 m Lábak kb. 519 kg P D PD 2,4 x 1,2 m Lábak kb. 726 kg P D PD 3,0 x 1,5 m Lábak kb kg P D PD = Termék raktáron van = Termék rendelés után kerül legyártásra ASZTALLÁBAK Standard felszereltség Standard felszereltség, alternatív magasság Állítható magasságú Állítható magasságú, alternatív magasság Görgők rögztőfékkel Állítható magasságú, rögzíthető görgökkel Padló rögzítő Cikkszám X XX XX XX XX XX Kapacitás lábanként kg kg kg kg 800 kg 800 kg kg Láb magasság 700 mm 750 mm mm mm 700 mm mm 700 mm Asztalmagasság 850 mm 900 mm mm mm 850 mm mm 850 mm Finom beállítás 50 mm 50 mm 50 mm 50 mm 20 mm 20 mm 50 mm Felár asztallábhoz tartalmazza Standard felszereltség alternatív magasság: Cserélhető felár nélkül. Görgök használata: Nem ajánlott 6 lábbal rendelkező hegesztőasztalokhoz / mm 60 mm KÉSZLETEK Szorító Szorító Prizma Csavar Mágneses csavar Végállító Végállító Végállító Végállító Derékszög Derékszög Derékszög Anyaga polírozott polírozott polírozott polírozott Alumínium nitridált nitridált nitridált nitridált nitridált nitridált nitridált Cikkszám N N N N N N N Készlet 1: x 2 x 12 x 4 x 4 x 2 x 2 x Készlet 2: x 4 x 4 x 18 x 4 x 6 x 6 x 2 x 4 x 2 x Készlet 3: x 6 x 4 x 24 x 4 x 8 x 8 x 2 x 6 x 2 x Készlet 4: x 8 x 8 x 30 x 8 x 10 x 10 x 2 x 2 x 8 x 2 x Készlet 5: x 10 x 8 x 30 x 8 x 12 x 12 x 4 x 4 x 10 x 2 x 150 mm 225 mm 300 mm 175 mm 300 mm 300 mm 10 siegmund

11 JAVASLATUNK: ANTI-SPATTER MINDEN HEGESZTŐASZTALHOZ A nem gyúlékony, vízben oldódó tapadásmentesítő folyadék segít megelőzni a hegesztési reve letapadását, a plazma-nitrid felületen felül. KÜLÖNLEGES KEDVEZMÉNY PROFESSIONAL x 1000 x 150 mm Acél S355J2+N, tartalmazza a plazma nitridálást és a BAR-bevonatot Furatok az asztal felületén diagonális osztásban Plazmanitridálás nélkül 1 2 Nincs védve a rozsda, karcolások és hegesztési reve letapadása ellen. Tapadásmentesítő spray használata javasolt a hegesztési reve letapadása ellen. Az alapanyag keménység kisebb mértéke miatt a Professional 750 es asztalok gyorsabban használódnak el. Plazma nitridálással Jól véd a rozsda, karcok és a hegesztési reve ellen. HEGESZTŐASZTAL TARTOZÉKOKKAL ÉS 4x X ÁLLÍTHATÓ MAGASSÁGÚ LÁBAKAT: Ahelyett /4.400 Katalógus ár Cikkszám PD TARTOZÉK KÉSZLET (Grátisz minden készlethez) 2000 mm N Excentrikus végállító Imbuszkulcs Kefe Csiszolókő Tisztító - Basic Tapadásmentesítő folyadék 800 mm 900 mm Derékszög Fordító derékszög Derékszög Szerszámkocsi nitridált nitridált nitridált N N N mm x 1 x + 1 x 1 x x 1 x + 1 x 1 x + 1 x 1 x x x x x mm 225 mm 175 mm 4 x N 2 x N 2 x N 4 x N 1 x N 1 x tartalmazza 2 x N 1 x x x x Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem. siegmund 11

12 SYSTEM 28 NAGY TEHERBÍRÁSÚ ALKALMAZÁSOK HEGES- ZTŐASZTALOK Asztalméret 100x100 mm-es rács Plazmanitridálás nélkül 1 Összes asztal ára csökkent a fő katalógushoz képest. PROFESSIONAL 750 PROFESSIONAL EXTREME x100 mm-es rács Plazma nitridálással 2 Diagonální rastr Plazma nitridálással 2 100x100 mm-es rács Plazma nitridálással 2 Diagonální rastr Plazma nitridálással 2 1,0 x 1,0 m Lábak kb. 415 kg P PD X XD7 1,2 x 0,8 m Lábak kb. 408 kg P PD X XD7 1,2 x 1,2 m Lábak kb. 544 kg P PD X XD7 1,5 x 1,0 m Lábak kb. 577 kg P PD X XD7 1,5 x 1,5 m Lábak kb. 801 kg P PD X XD7 2,0 x 1,0 m Lábak kb. 730 kg P PD X XD7 2,0 x 1,2 m Lábak kb. 843 kg P PD X XD7 2,0 x 2,0 m Lábak kb kg P PD X XD7 2,4 x 1,2 m Lábak kb. 986 kg P PD X XD7 3,0 x 1,5 m Lábak kb kg P PD X XD7 4,0 x 2,0 m Lábak kb kg P PD X XD7 = Termék raktáron van = Termék rendelés után kerül legyártásra ASZTALLÁBAK Standard felszereltség Standard felszereltség, alternatív magasság Állítható magasságú Állítható magasságú, alternatív magasság Görgők rögztőfékkel Állítható magasságú, rögzíthető görgökkel Padló rögzítő Cikkszám X X XX XX XX XX XX Kapacitás lábanként kg kg kg kg 800 kg 800 kg kg Láb magasság 650 mm 750 mm mm mm 650 mm mm 650 mm Asztalmagasság 850 mm 950 mm mm mm 850 mm mm 850 mm Finom beállítás 50 mm 50 mm 50 mm 50 mm 20 mm 20 mm 50 mm Felár asztallábhoz tartalmazza Standard felszereltség alternatív magasság: Cserélhető felár nélkül. Görgök használata: Nem ajánlott 6 vagy 8 lábbal rendelkező hegesztőasztalokhoz mm mm 300 mm mm 68 mm KÉSZLETEK Szorító Szorító Prizma Csavar Mágneses csavar Végállító Végállító Végállító Derékszög Derékszög Derékszög Anyaga nitridált nitridált polírozott polírozott Alumínium nitridált nitridált nitridált nitridált nitridált nitridált Cikkszám N N N N N N N N Készlet 1.1: x 2 x 2 x 12 x 4 x 4 x 2 x 2 x Készlet 2.1: x 4 x 4 x 18 x 4 x 6 x 6 x 4 x 2 x 2 x Készlet 3.1: x 6 x 4 x 24 x 4 x 8 x 8 x 6 x 2 x 2 x Készlet 4.1: x 10 x 6 x 30 x 8 x 10 x 10 x 4 x 8 x 2 x 2 x Készlet 5.1: x 10 x 8 x 36 x 8 x 12 x 12 x 4 x 12 x 2 x 2 x 150 mm 225 mm 175 mm 300 mm 12 siegmund

13 225 mm JAVASLATUNK: ANTI-SPATTER MINDEN HEGESZTŐASZTALHOZ A nem gyúlékony, vízben oldódó tapadásmentesítő folyadék segít megelőzni a hegesztési reve letapadását, a plazma-nitrid felületen felül. PROFESSIONAL EXTREME x100 mm-es rács Plazma nitridálással 2 Diagonální rastr Plazma nitridálással X XD X XD X XD X XD X XD X XD X XD X XD X XD X XD X XD KÜLÖNLEGES KEDVEZMÉNY PROFESSIONAL EXTREME x 1200 x 200 mm Átedzett szerszámacél speciális Siegmund X8.7 ötvözettel, tartalmazza a plazma nitridálást és a BAR-bevonatot Furatok az asztal felületén diagonális osztásban HEGESZTŐASZTAL TARTOZÉKOKKAL ÉS 4x X ÁLLÍTHATÓ MAGASSÁGÚ LÁBAKAT: Ahelyett /7.971 Katalógus ár Cikkszám XD7 Plazmanitridálás nélkül 1 2 Nincs védve a rozsda, karcolások és hegesztési reve letapadása ellen. Tapadásmentesítő spray használata javasolt a hegesztési reve letapadása ellen. Az alapanyag keménység kisebb mértéke miatt a Professional 750 es asztalok gyorsabban használódnak el. Plazma nitridálással Jól véd a rozsda, karcok és a hegesztési reve ellen. Minden asztal elérhető plazma-nitrid felület nélkül is külön kérésre. TARTOZÉK KÉSZLET (Grátisz minden készlethez) N Excentrikus végállító Imbuszkulcs Kefe Csiszolókő Tisztító - Basic Tapadásmentesítő folyadék Hegesztőpisztoly tartó 175 mm 300 mm 8 x N 4 x x N 4 x N 750 mm 800 mm 900 mm 1020 mm 16 x x Fordító derékszög Derékszög Derékszög Szerszámkocsi nitridált nitridált nitridált N N N x + 1 x x + 1 x 1 x + 1 x 1 x x + 1 x 1 x + 1 x 1 x + 1 x 1 x x x N 2 x N 1 x N 1 x N tartalmazza 1 x N 1 x x x x x x Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem. siegmund 13

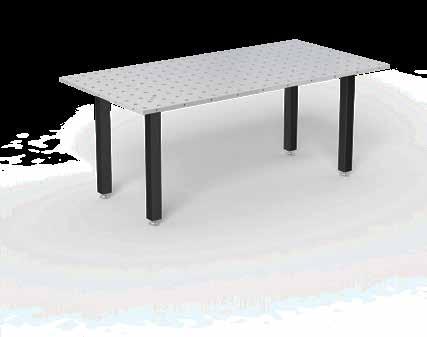

14 SYSTEM 28 BASIC GAZDASÁGOS MEGOLDÁS JAVASLATUNK: ANTI-SPATTER MINDEN HEGESZTŐASZTALHOZ A nem gyúlékony, vízben oldodó tapadásmentesítő folyadék segít megelőzni a hegesztési reve letapadását. Összes asztal ára csökkent a fő katalógushoz képest. HEGES- ZTŐASZTALOK Asztalméret BASIC 100x100 mm-es rács Plazmanitridálás nélkül 1 1,5 x 1,0 m Lábak kb. 370 kg ,0 x 1,0 m Lábak kb. 475 kg ,4 x 1,2 m Lábak kb. 697 kg ,0 x 1,5 m Lábak kb kg = Termék raktáron van = Termék rendelés után kerül legyártásra Kompatibilis Minden Siegmund 28-as rendszerű elem kompatibilis a Basic 28 rendszerrel. 1 Plazmanitridálás nélkül Nincs védve a rozsda, karcolások és hegesztési reve letapadása ellen. Tapadásmentesítő spray használata javasolt a hegesztési reve letapadása ellen. TARTOZÉK KÉSZLET (Grátisz minden készlethez) N Excentrikus végállító Imbuszkulcs Kefe Csiszolókő Tisztító - Basic Tapadásmentesítő folyadék Hegesztőpisztoly tartó ASZTALLÁBAK Standard felszereltség Állítható magasságú Görgők rögztőfékkel Állítható magasságú, rögzíthető görgökkel Padló rögzítő Cikkszám XX XX XX XX Kapacitás lábanként kg kg 200 kg 200 kg kg Láb magasság 815 mm mm 815 mm mm 815 mm Asztalmagasság 850 mm mm 850 mm mm 850 mm Finom beállítás 50 mm 40 mm 50 mm 40 mm 50 mm Felár asztallábhoz tartalmazza Görgök használata: Nem ajánlott 6 lábbal rendelkező hegesztőasztalokhoz. ±42 OLDAL MEGÁLLÍTÓ KÉSZLETEK 250 mm mm 95 mm 225 mm 175 mm 38 mm 76 mm Szorító Csavar Végállító Derékszög Derékszög Menetes csavar Végállító Anyag polírozott polírozott nitridált nitridált nitridált polírozott galvanizált Cikkszám N N N Basic készlettel 1.3: x 8 x 6 x 2 x 8 x 8 x 936 Basic készlettel 2.3: x 12 x 8 x 4 x 8 x 8 x Basic készlettel 3.3: x 18 x 10 x 6 x 4 x 8 x 8 x siegmund Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem.

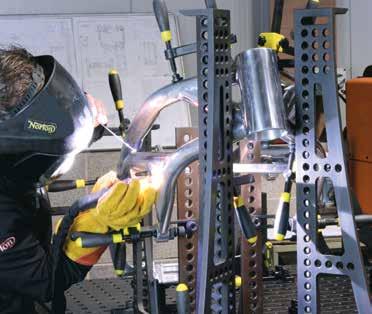

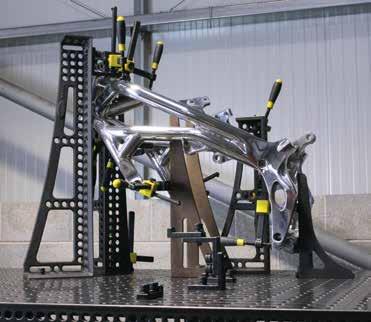

15 VILÁGSZINTEN HASZNÁLATBAN SIEGMUND HEGESZTŐ ASZTALOK A GYAKORLATBAN NORTON MOTORBICIKLI EGYESÜLT KIRÁLYSÁG Az Egyesült Királyságban működő Norton Motorkerékpárok cég több mint 100 éves tapasztalattal rendelkezik a motorkerékpár-építés területén, és lenyűgözik a profi versenyzőket, valamint az ambiciózus hobbi versenyzőket is az egyedülálló formatervezéssel. A Norton Hastings House üzemében minden feladat beleértve a kutatás és fejlesztést, valamint a motorkerékpárok gyártását, építését, tesztelését és szállítását saját hatáskoröben végzik. A motorkerékpár magas minőségének és stabilitásának biztosítása érdekében a Norton professzionális Extreme hegesztőasztalokkal dolgozik a Siegmund-tól. A képek azt mutatják, hogyan lehet rögzíteni a keret egyes részeit a hegesztőasztalra és pontosan hegeszteni különböző magasságú szorítók és derékszögek használatával. siegmund 15

16 SIEGMUND WORKSTATION A MŰHELYEK MINDESENE AZ ASZTAL LEMEZ EXTRA ERŐS ALAP KEMÉNYSÉGŰ Asztal lemez: 1200 x 800 x 12 mm: különleges Siegmund fejlesztésű X8.9 ötvözet (plazma nitridálás nélkül) Az Ön előnyei: Karcállóság, kiváló ütésállóság, nagy terhelhetőség és hosszú élettartam FURAT A furatok 16 mm átmérőjüek és az asztal felületén 50 mm-es osztásban helyezkednek el. Természetesen a teljes Siegmund termékválaszték kompatibilis a Siegmund Workstation. KOSZOLÓDÁS ELLENI VÉDELEM Az asztal alatt három mozgatható lemez található, amelyek megvédik a szerszámokat a hegesztési reve és a szennyeződéstől. Az egyszerű csúszó mechanizmus lehetővé teszi, hogy erőfeszítés nélkül távolítsa el és tisztítsa meg őket. LÁBAK A láb és a görgő kombinációjával a Siegmund Workstation mozgathatja. Az alaplemezek finom állíthatósága precíz munkafelületet biztosítanak. (Görgő opcionális) KAPACITÁS Az új Siegmund Workstation az alap asztallemezzel kg súlyú, kérjük vegye figyelembe, hogy görgők használatával a terhelési kapacitás 400 kg-ra csökken. 16 siegmund

17 Az új Siegmund Workstation intelligens koncepciójának köszönhetően minden olyan szerszám amire szüksége lehet karnyújtásnyira van Öntől. Ez egy nagyon jó rálátást és áttekinthetőséget biztosít, alamint megfelelő helyet kínál az Ön számára. MEGFELELŐ TÁROLÁS A Siegmund Workstation számos Siegmund cikket tartalmaz. Különféle kiegészítők tárolhatók a polcokon. Így minden elérhető. FIÓKOK Opcionálisan kiegészítheti a munkaállomásáta praktikus, különböző magasságú fiókokkal. Itt szinte bármilyen szerszám elhelyezhető. A kiegésztíés bármikor utánrendelhető. 600 mm 180 mm Összességében a munkaállomás 600 mm-es helyet biztosít a bal oldalon és 180 mm-t a jobb oldalon a fiókok számára. PRÉMIUM SATU Minden mühely egyik alapvető eszköze a satu. Az általunk kínált prémium satuval Ön készen áll a zökkenőmentes munkára ÖSSZESZERELÉS ÉS BEÁLLÍTÁS Munkaállomás méretei: (hosszúság x szélesség x magasság): 1200 x 800 x 850 mm Súlya: kerekek és fiók nélkül 139 kg Az összeszerelési utasítás minden munkaállomás szállítmány része. Az egyedi összeállítási lépések a munkaasztal teljes összeállításáig bemutatásra kerülnek benne. siegmund 17

18 115 mm 110 mm 180 mm 240 mm 110 mm 600 mm 120 mm SIEGMUND WORKSTATION Állítsa össze a saját egyedi munkaállomását és görgőket, fiókokat vagy tartókat a kezdőkészlethez. 180 mm hely a fiókok számára 180 mm KEZDŐ KÉSZLET: Siegmund Workstation Beleértve a tartozékokat bevezető áron: 600 mm hely a fiókok számára Cikkszám tartalmazza PROFESSIONAL EXTREME x 800 x 12 mm Az asztal lemez edzett, erősített szerszámacél, mely különleges Siegmund által kitfejlesztett Siegmund X8.9 anyagből készül Furatátmérő Ø 16 mm Furat osztástávolság az asztal tetején: 50 mm Minden munkaállomáshoz adunk összeszerelési utasítást az összeállításhoz. 4 x x x N 4 x N 1 x N 1 x x x x x x mm 2 x N EGÉSZÍTSE KI A KEZDŐ KÉSZLETET: Fiók 60 mm Fiók 120 mm Pótdíj 119 Cikkszám mm 590 mm 400 mm 50 mm Pótdíj 136 Cikkszám mm 400 mm Fiók 180 mm Fiók 240 mm Pótdíj 146 Cikkszám mm 400 mm 110 mm Pótdíj 156 Cikkszám mm 400 mm 4-görgős összeállítás Kapacitás Workstation: 400 kg Pótdíj 125 Cikkszám Az alaplemez előre vagy hátra mozgatásával könnyen válthat a láb és a görgő között. Prémium satu adapter lemezzel és csavarral Pótdíj 227 Cikkszám Feltüntetett árak Euroban értendők és nem tartalmázzák az ÁFÁ-t, a csomagolási és szállítási költséget sem.

19 115 mm KÜLÖNLEGES KEDVEZMÉNY Siegmund Workstation Készlet erejéig megkapja a Siegmund munkaállomást görgőkkel, kiegészítőkkel és két fiókkal különleges áron Cikkszám PROFESSIONAL EXTREME x 800 x 12 mm Az asztal lemez edzett, erősített szerszámacél, mely különleges Siegmund által kitfejlesztett Siegmund X8.9 anyagből készül Furatátmérő Ø 16 mm Furat osztástávolság az asztal tetején: 50 mm Minden munkaállomáshoz adunk összeszerelési utasítást az összeállításhoz. Különleges kedvezmény (Tartalom): x x mm 2 x mm 4 x x x N 4 x N 2 x N 1 x Példamutató összeállítások Önnek Ön igényeinek megfelelően döntsön 60 mm 60 mm 60 mm 60 mm 120 mm 120 mm 120 mm 60 mm 180 mm 120 mm 180 mm 180 mm 180 mm 120 mm 240 mm 60 mm 240 mm 240 mm 240 mm 240 mm 4x x x x x x x x x x x siegmund 19

20 MEGRENDELÉS: TOVÁBBI INFORMÁCIÓ Fedezze fel termékeink teljes körét a fő katalógusunkban (körülbelül 640 oldal), Flyer katalógusban (kb. 228 oldal) vagy honlapunkon: Mennyiség Cikkszám Cím Egységár Végösszeg Cím / Kapcsolattartó / Bélyegző Megrendelését elküldheti en info@plts.hu vagy faxon (0036) Visszahívást kérek További termékinformációt nem szeretnék ÖN KERESKEDŐJE: PLTS Ipari KFT. Office: Ungvár u. 13 H-1194 Budapest Tel. (0036) Fax (0036) info@plts.hu KÖVETKEZŐ KIÁLLÍTÁS MAGYARORSZÁG: IPAR NAPJAI 2018 Budapest KÖVETKEZŐ KIÁLLÍTÁS NÉMETORSZGÁBAN: Metav, Duesseldorf Csarnok 15, Stand B03 Nemzetközi ipari szakkiállítás május Bernd Siegmund GmbH Aehrenstrasse Grossaitingen Németország (Bajorország) Az árak nem tartalmazzák az ÁFÁ-t, a csomagolási és szállítási költséget (EXW Németország!). A csomagolási költség a 28 mm-es és 22 mm-es asztaloknál, és a 16 mm-es asztaloknál. A technikai módosítások jogát fenntartjuk. Minimális rendelési mennyiség: 50. Az általános szerződési feltételek érvényesek. Az árváltozás jogát fenntartjuk. A nyomtatási hibákért nem vállalunk felelősséget. Szerzői jogvédelmi figyelmeztetés: az összes szöveg, szövegrész, kép és tervezési elem szerzői jogait a Bernd Siegmund GmbH birtokolja. Ennek a kiadványnak, vagy a kiadvány részének másolása, sokszorosítása vagy kiadása elektronikus vagy analóg uton a Bernd Siegmund GmbH írásos engedélye nélkül tilos. Ennek megsértése feljelentést von maga után.
