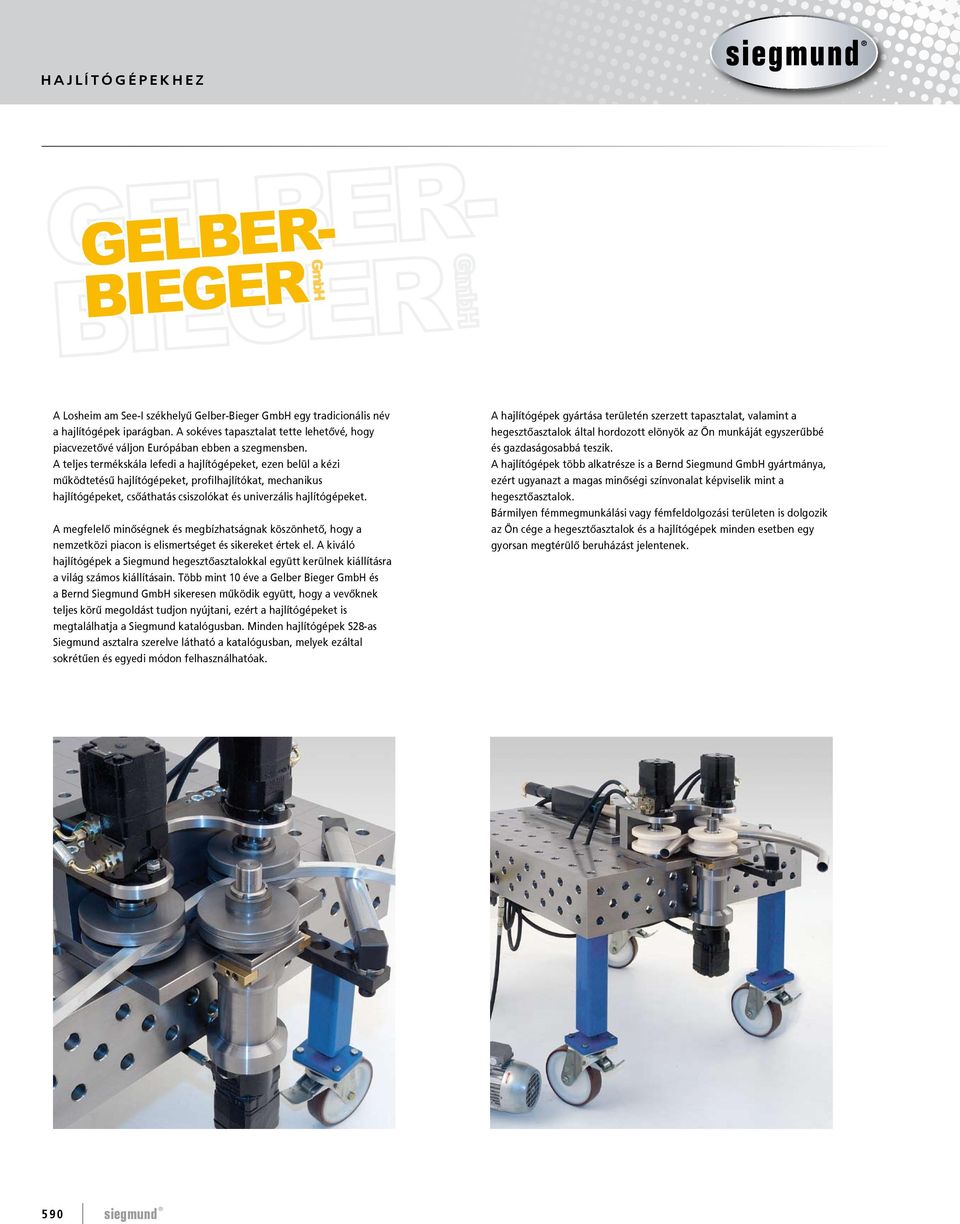

3 GELBER- BIEGER GmbH A Losheim am See-I székhelyű Gelber-Bieger GmbH egy tradicionális név a hajlítógépek iparágban. A sokéves tapasztalat tette lehetővé, hogy piacvezetővé váljon Európában ebben a szegmensben. A teljes termékskála lefedi a hajlítógépeket, ezen belül a kézi működtetésű hajlítógépeket, profilhajlítókat, mechanikus hajlítógépeket, csőáthatás csiszolókat és univerzális hajlítógépeket. A megfelelő minőségnek és megbízhatságnak köszönhető, hogy a nemzetközi piacon is elismertséget és sikereket értek el. A kiváló hajlítógépek a Siegmund hegesztőasztalokkal együtt kerülnek kiállításra a világ számos kiállításain. Több mint 10 éve a Gelber Bieger GmbH és a Bernd Siegmund GmbH sikeresen működik együtt, hogy a vevőknek teljes körű megoldást tudjon nyújtani, ezért a hajlítógépeket is megtalálhatja a Siegmund katalógusban. Minden hajlítógépek S28-as Siegmund asztalra szerelve látható a katalógusban, melyek ezáltal sokrétűen és egyedi módon felhasználhatóak. A hajlítógépek gyártása területén szerzett tapasztalat, valamint a hegesztőasztalok által hordozott elönyök az Ön munkáját egyszerűbbé és gazdaságosabbá teszik. A hajlítógépek több alkatrésze is a Bernd Siegmund GmbH gyártmánya, ezért ugyanazt a magas minőségi színvonalat képviselik mint a hegesztőasztalok. Bármilyen fémmegmunkálási vagy fémfeldolgozási területen is dolgozik az Ön cége a hegesztőasztalok és a hajlítógépek minden esetben egy gyorsan megtérülő beruházást jelentenek. 590

4

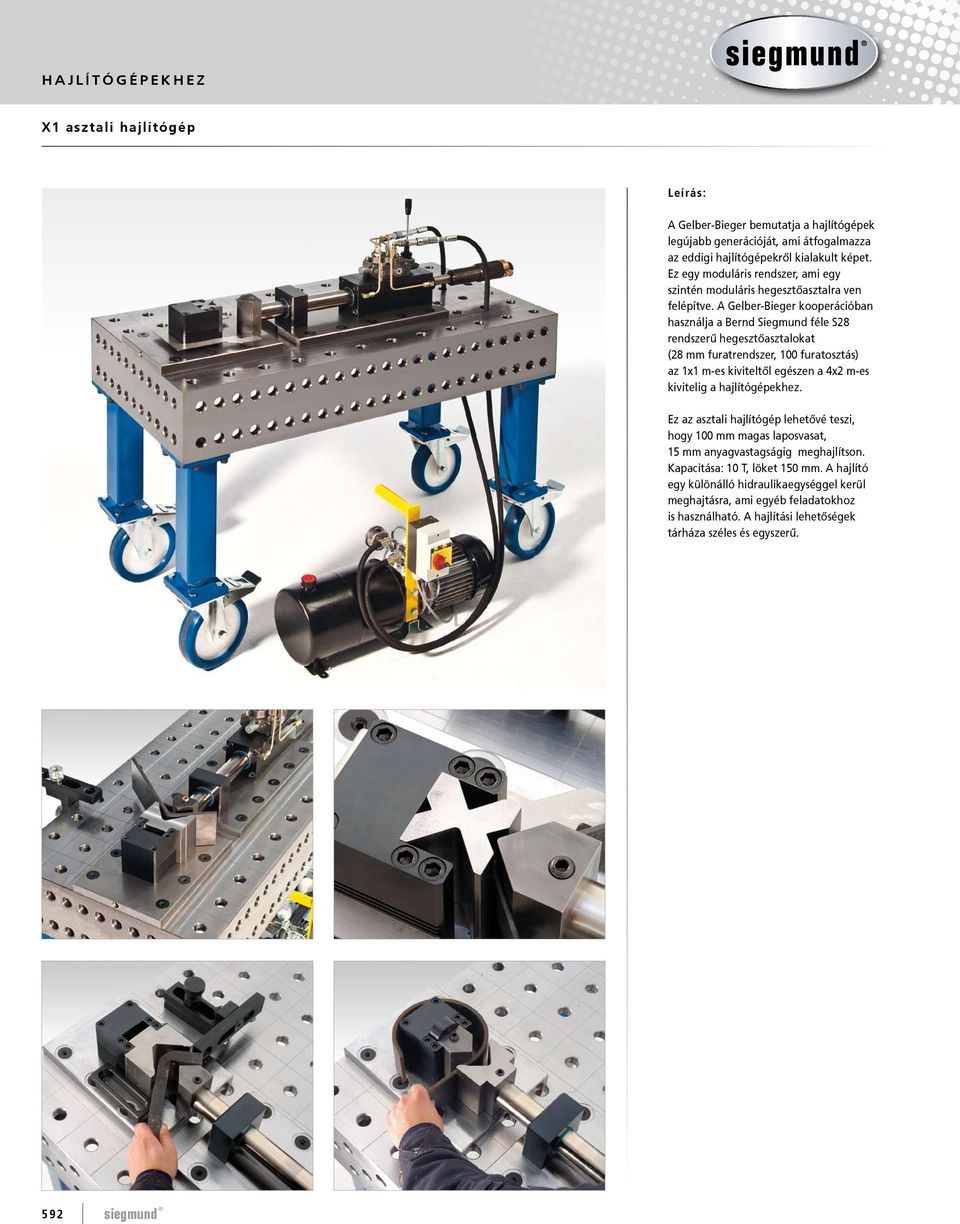

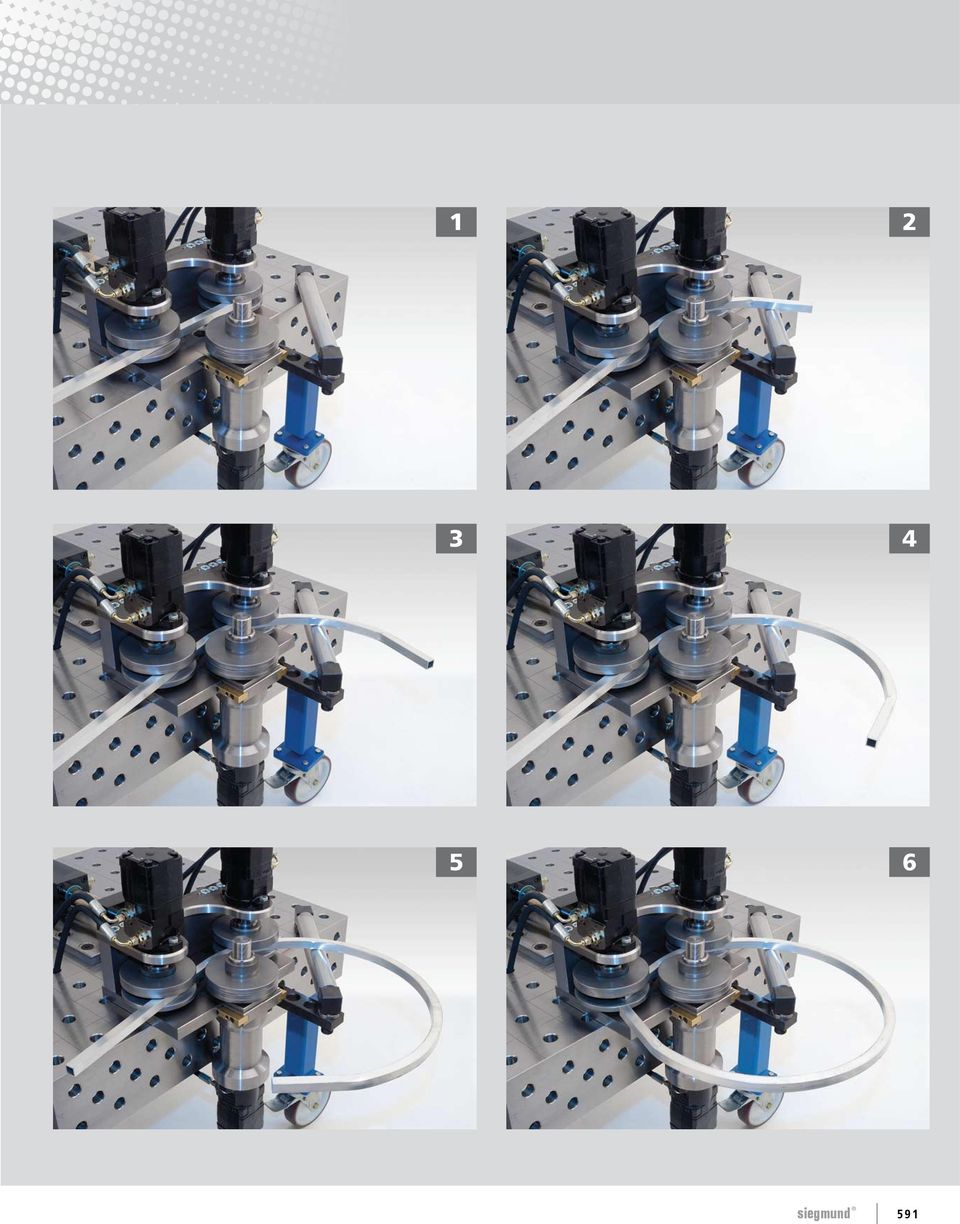

5 X1 asztali hajlítógép Leírás: A Gelber-Bieger bemutatja a hajlítógépek legújabb generációját, ami átfogalmazza az eddigi hajlítógépekről kialakult képet. Ez egy moduláris rendszer, ami egy szintén moduláris hegesztőasztalra ven felépítve. A Gelber-Bieger kooperációban használja a Bernd Siegmund féle S28 rendszerű hegesztőasztalokat (28 mm furatrendszer, 100 furatosztás) az 1x1 m-es kiviteltől egészen a 4x2 m-es kivitelig a hajlítógépekhez. Ez az asztali hajlítógép lehetővé teszi, hogy 100 mm magas laposvasat, 15 mm anyagvastagságig meghajlítson. Kapacitása: 10 T, löket 150 mm. A hajlító egy különálló hidraulikaegységgel kerül meghajtásra, ami egyéb feladatokhoz is használható. A hajlítási lehetőségek tárháza széles és egyszerű. 592

6 X1 asztali hajlítógép X1 asztali hajlítógép 7-G1000 Motorteljesítmény (kw) 1,5 Feszültség (V) 240 / 380 Hidraulika nyomás (Bar) 240 Működési nyomóerő (t) 10 Szerszám-magasság (mm) 100 Méretek H x Sz x M (mm) 830 x 250 x 280 Gép súlya (kg) 80 Hajlítási kapacitás Lapos 100 x 15 (V=125) A tartalma: Szintén rendelhető: asztali hajlító X1 magassági állítólap hidraulika egység Multi V matrica R5 kivágó szerszám Olajtöltés CE nyilatkozat szerszám csomag kivágószerszám adapter 8-as hegesztőasztal rendszer profilhajlító szerszámok 593

7 Asztali hajlítógép - Kiegészítők G1110 G1111 G1112 G1113 G1150 G1160 G1170 Kiegészítők Egység Cikkszám X1 asztali hajlítógép Asztal nélkül 8 rögzítő csavar, henger, hidraulika egység 400 V, motorteljesítmény: 1,5 kw, nyomás: 240 bar, 2 x hidraulikacső, 1 x olaj-flex, bélyeg 88 5 mm-es rádiusszal, Multi V matrica 4 V nyílással (2030), 100 mm magasság, olajtöltés, gépkönyv, CE dokumentum Matrica Multi V Matrica V nyílással: 16 mm, 22 mm, 35 mm, 50 mm; 100 mm magassággal (2030) Matrica V 80 Matrica V nyílással: 80 mm, magasság: 100 mm (2024) Matrica V 100 Matrica V nyílással: 100 mm, 100 mm magasság (2025) Matrica V 125 Matrica V nyílással: 125 mm (2026) Hajlítócsap tartalmazza: hajlító kúp, adapter hegesztőasztalhoz, 4 csatlakozócsavar Hajlítótüske tartalékalkatrész X1 hajlítócsaphoz Profilhajlító szerszám X1-hez 3 hidraulikusan hajtott tengellyel, 3 rögzítő csavarral, 1 görgőtel, 1 acélból 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,

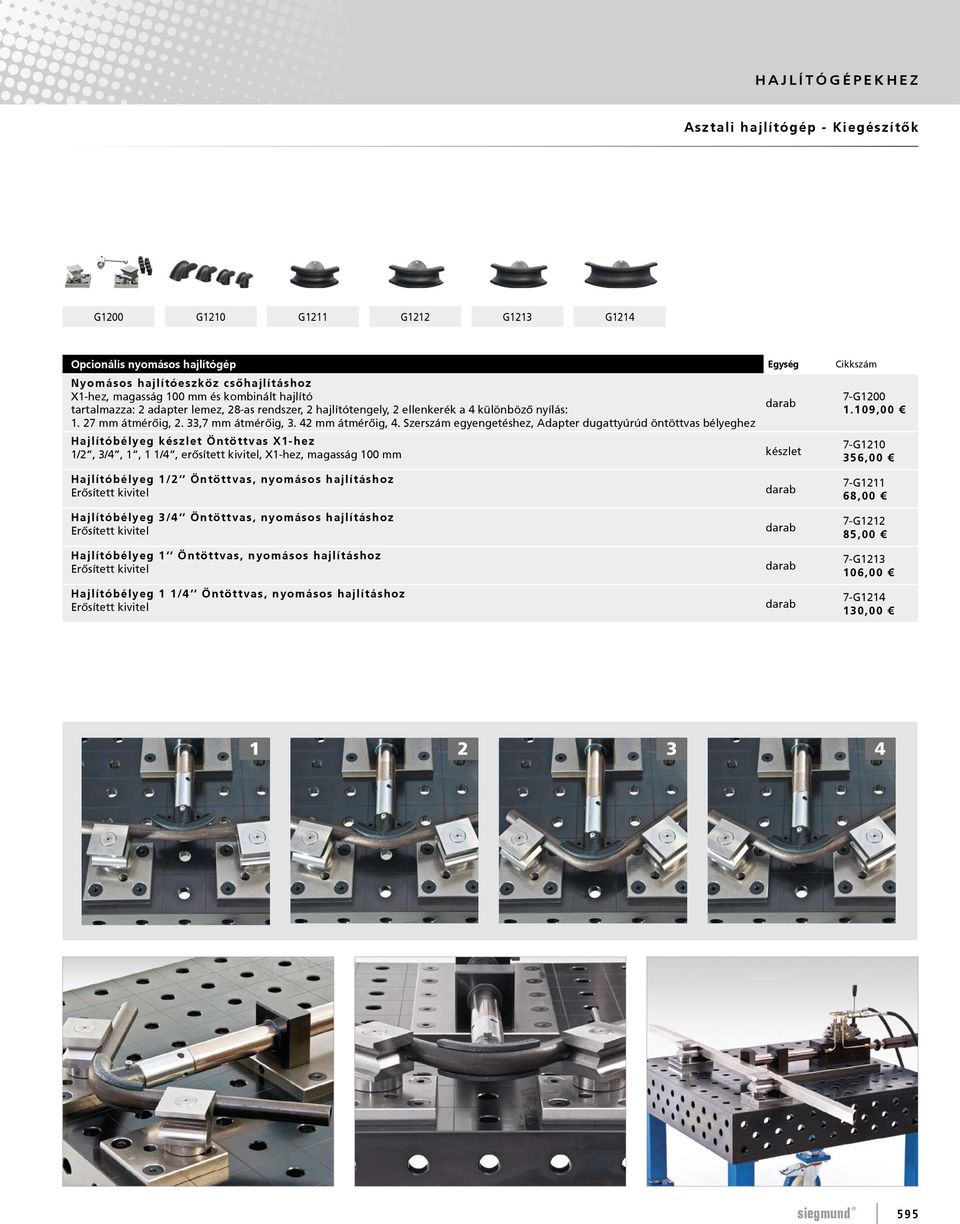

8 Asztali hajlítógép - Kiegészítők G1200 G1210 G1211 G1212 G1213 G1214 Opcionális nyomásos hajlítógép Egység Cikkszám Nyomásos hajlítóeszköz csőhajlításhoz X1-hez, magasság 100 mm és kombinált hajlító tartalmazza: 2 adapter lemez, 28-as rendszer, 2 hajlítótengely, 2 ellenkerék a 4 különböző nyílás: mm átmérőig, 2. 33,7 mm átmérőig, mm átmérőig, 4. Szerszám egyengetéshez, Adapter dugattyúrúd öntöttvas bélyeghez Hajlítóbélyeg Öntöttvas X1-hez 1/2, 3/4, 1, 1 1/4, erősített kivitel, X1-hez, magasság 100 mm Hajlítóbélyeg 1/2 Öntöttvas, nyomásos hajlításhoz Erősített kivitel Hajlítóbélyeg 3/4 Öntöttvas, nyomásos hajlításhoz Erősített kivitel Hajlítóbélyeg 1 Öntöttvas, nyomásos hajlításhoz Erősített kivitel Hajlítóbélyeg 1 1/4 Öntöttvas, nyomásos hajlításhoz Erősített kivitel 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,

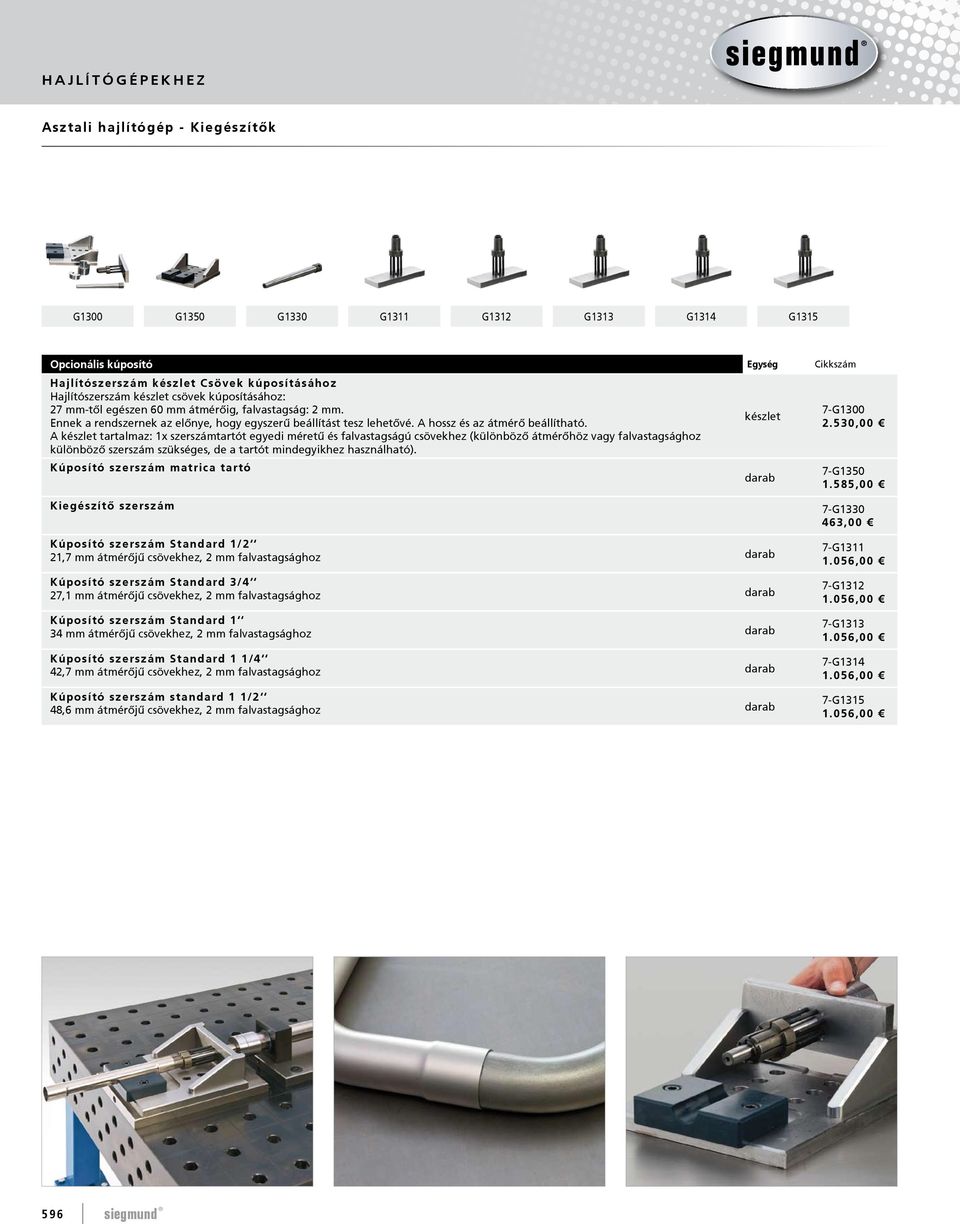

9 Asztali hajlítógép - Kiegészítők G1300 G1350 G1330 G1311 G1312 G1313 G1314 G1315 Opcionális kúposító Egység Cikkszám Hajlítószerszám Csövek kúposításához Hajlítószerszám csövek kúposításához: 27 mm-től egészen 60 mm átmérőig, falvastagság: 2 mm. Ennek a rendszernek az előnye, hogy egyszerű beállítást tesz lehetővé. A hossz és az átmérő beállítható. A tartalmaz: 1x szerszámtartót egyedi méretű és falvastagságú csövekhez (különböző átmérőhöz vagy falvastagsághoz különböző szerszám szükséges, de a tartót mindegyikhez használható). Kúposító szerszám matrica tartó 7-G ,00 7-G ,00 Kiegészítő szerszám 7-G ,00 Kúposító szerszám Standard 1/2 21,7 mm átmérőjű csövekhez, 2 mm falvastagsághoz Kúposító szerszám Standard 3/4 27,1 mm átmérőjű csövekhez, 2 mm falvastagsághoz Kúposító szerszám Standard 1 34 mm átmérőjű csövekhez, 2 mm falvastagsághoz Kúposító szerszám Standard 1 1/4 42,7 mm átmérőjű csövekhez, 2 mm falvastagsághoz Kúposító szerszám standard 1 1/2 48,6 mm átmérőjű csövekhez, 2 mm falvastagsághoz 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 596

10 Asztali hajlítógép - Kiegészítők G1400 G1410 G1411 G1412 G1413 G1414 G1450 Opcionális forgóasztal Egység Cikkszám Forgólemez X1-hez Tartalmazza: szorító és rögzítő meghajtást, forgólemezt: 210 mm, 30 mm keményített, excentrikus beállítót, ellentartó kereket és csavaret Központosító forgólemezhez Ø 6 mm Ø 6 mm Központosító forgólemezhez Ø 8 mm Ø 8 mm Központosító forgólemezhez Ø 10 mm Ø 10 mm Központosító forgólemezhez Ø 15 mm Ø 15 mm Központosító forgólemezhez Ø 20 mm Ø 20 mm Gyűrűk Forgólemezhez Méret: 40 mm, 50 mm, 60 mm, 70 mm, 80 mm, 90 mm, 100 mm, 110 mm, 120 mm, 130 mm 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,

11 Asztali hajlítógép - Hajlítógörgők G1510 G1511 G1512 G1513 G1514 G1530 G1540 G1550 Hajlítógörgők Egység Cikkszám Hajlítógörgők 1/2, 21,7 mm polyamide Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) 7-G ,00 Hajlítógörgők 3/4, 21,7 mm polyamide Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1, 34,0 mm polyamide Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1 1/4, 42,7 mm polyamide Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1 1/2, 48,6 mm polyamide Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők egyedi méret polyamid xx mm egyedi méret, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Görgő profilhajlításhoz rozsdamentes acélhoz polyamid görgők hajlításához, tengely: 40 mm, ék: 10 mm Görgők laposvashoz - görgők X1 kombi hajlítógéphez és Vario-hoz - polyamid görgők, tengely: 40 mm, ék: 10 mm, laposvas hajlításához 75 mm magasságig 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 598

12 Asztali hajlítógép - Hajlítógörgők G1560 G1561 G1562 G1563 G1564 G1580 G1590 Hajlítógörgők Egység Cikkszám Hajlítógörgők 1/2, 21,7 mm acélból Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 3/4, 27,1 mm acélból Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1, 34,0 mm acélból Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1 1/4, 42,7 mm acélból Csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők 1 1/2, 48,6 mm acélból csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgők egyedi méret acélból xx mm egyedi méret csövek gyűrű alakú hajlításához, tengely: 40 mm, ék: 10 mm (1 : 3 görgő) Hajlítógörgő profilhajlítóhoz acélból acélból készült götgők, tengely: 40 mm, ék: 10 mm 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 599

13 Asztali hajlítógép - Kiegészítők G1610 G1650 Opcionális kivágógép Egység Cikkszám Szerszám kivágáshoz 48 / 60 A következő csőátmérőkhöz: 48 mm és 60 mm, a maximum falvastagság: 3,6 mm. Könnyű felszerelés a középlemezekkel. Szerszám kivágáshoz 27 / 33 / 42 A következő csőátmérőkhöz: 27 mm, 33 mm és 42 mm, a maximum falvastagság: 3,6 mm. Könnyű felszerelés a középlemezekkel. 7-G ,00 7-G ,00 600

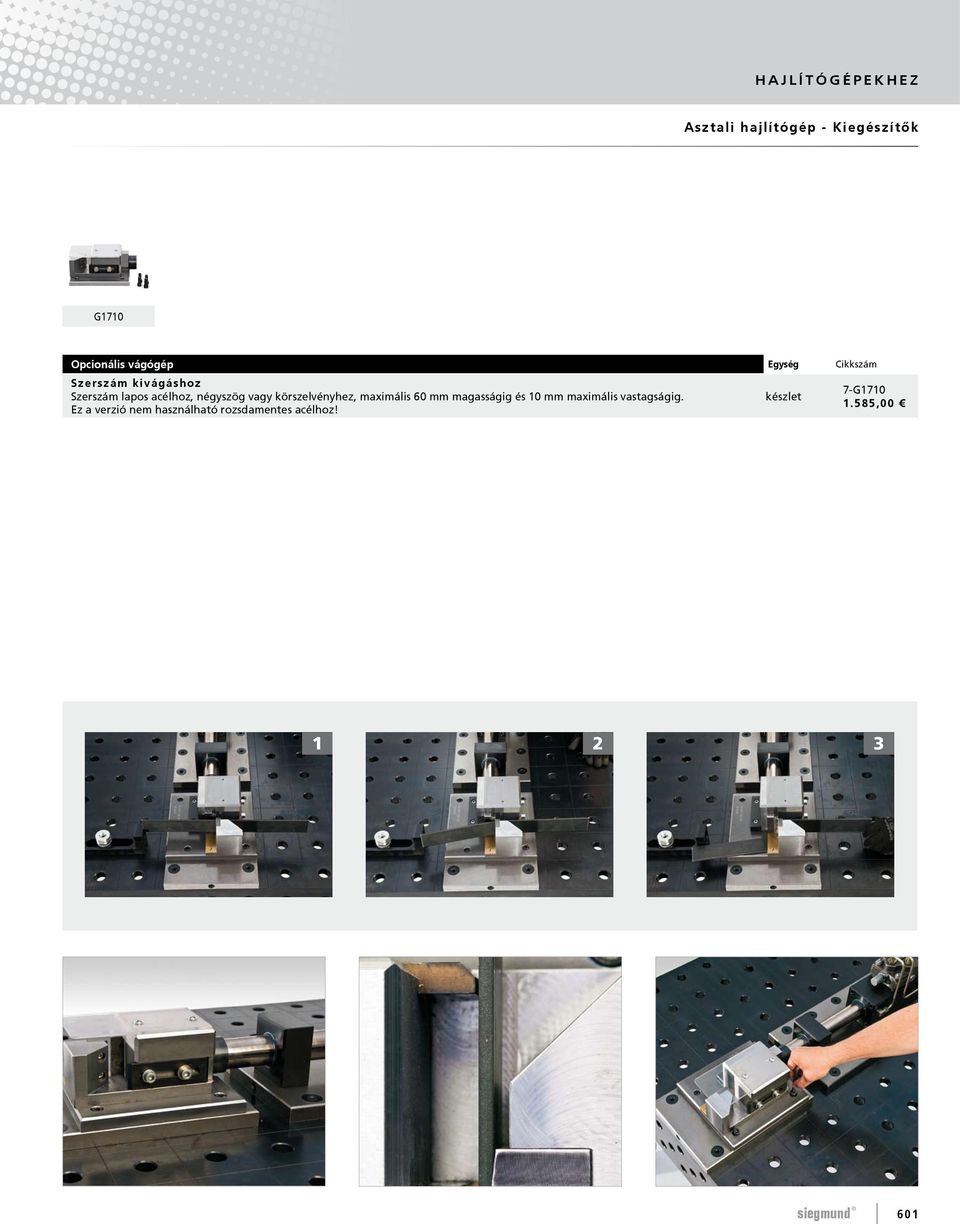

14 Asztali hajlítógép - Kiegészítők G1710 Opcionális vágógép Egység Cikkszám Szerszám kivágáshoz Szerszám lapos acélhoz, négyszög vagy körszelvényhez, maximális 60 mm magasságig és 10 mm maximális vastagságig. Ez a verzió nem használható rozsdamentes acélhoz! 7-G ,

15 Kombinált-hajlító Leírás: A lehetőségek kiterjesztése végett a Gelber-Bieger csoport egy profilhajlító kiegészítő szettet épített ami 2 illetve 3 hidraulikus motorral hajtott. A profilhajlító az asztali hajlító géppel kombinált együttes, hidraulikus előtolás és kapacitás 48 mm körszelvényű csövek hajlításához. A meghajtómotorok ugyanarról a hidraulikus egységről kerülnek meghajtásra. 602

16 Kombinált-hajlító Kombinált-hajlító 7-G2000 Motorteljesítmény (kw) 1,5 Feszültség (V) 240 / 380 Hidraulika nyomás (Bar) 240 Működési nyomóerő (t) 10 Méretek H x Sz x M (mm) 1400 x 600 x 500 Gép súlya (kg) 140 Hajlítási kapacitás Tartó 48 x 3,2 mm A tartalma: Szintén rendelhető: asztali hajlító X1 hidraulika egység 28-as hegesztőasztal rendszer Cikkszám: G Olajtöltés CE nyilatkozat szerszám csomag kivágószerszám adapter megnövelt 28-as hegesztőasztal profilhajlító egység spirális hajlítószerszám hajlítógörgők 603

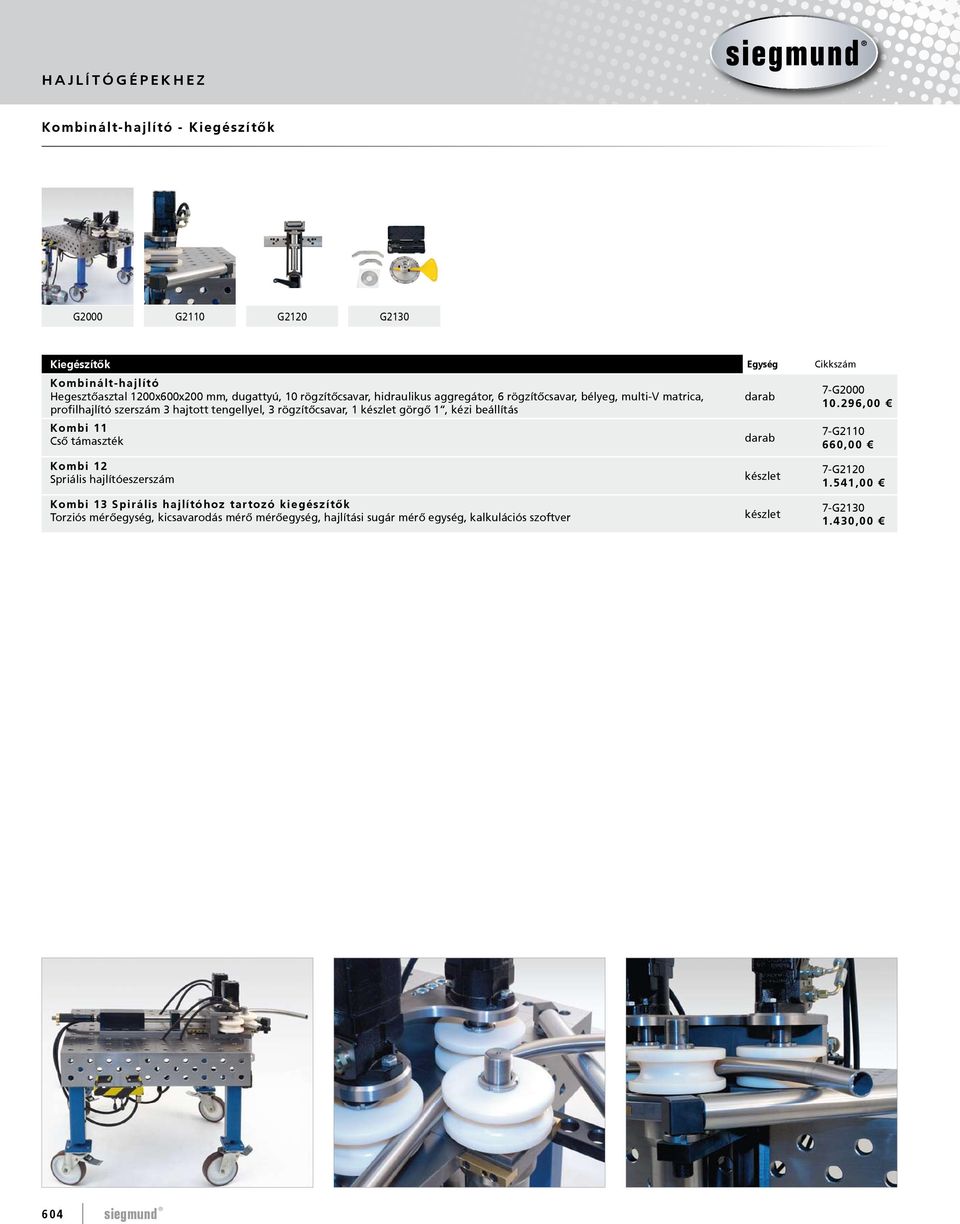

17 Kombinált-hajlító - Kiegészítők G2000 G2110 G2120 G2130 Kiegészítők Egység Cikkszám Kombinált-hajlító Hegesztőasztal 1200x600x200 mm, dugattyú, 10 rögzítőcsavar, hidraulikus aggregátor, 6 rögzítőcsavar, bélyeg, multi-v matrica, profilhajlító szerszám 3 hajtott tengellyel, 3 rögzítőcsavar, 1 görgő 1, kézi beállítás Kombi 11 Cső támaszték Kombi 12 Spriális hajlítóeszerszám Kombi 13 Spirális hajlítóhoz tartozó kiegészítők Torziós mérőegység, kicsavarodás mérő mérőegység, hajlítási sugár mérő egység, kalkulációs szoftver 7-G ,00 7-G ,00 7-G ,00 7-G ,00 604

18

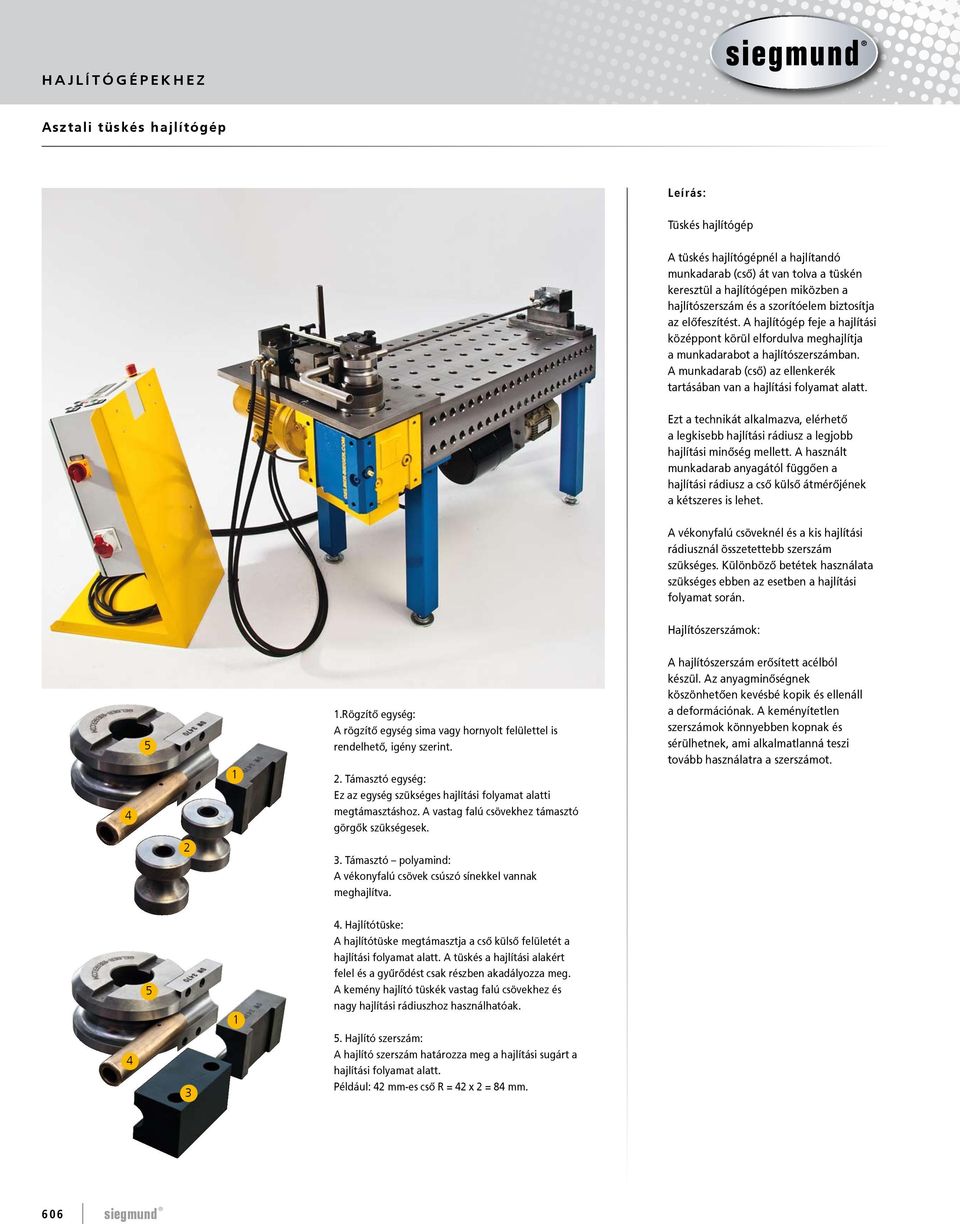

19 Asztali tüskés hajlítógép Leírás: Tüskés hajlítógép A tüskés hajlítógépnél a hajlítandó munka (cső) át van tolva a tüskén keresztül a hajlítógépen miközben a hajlítószerszám és a szorítóelem biztosítja az előfeszítést. A hajlítógép feje a hajlítási középpont körül elfordulva meghajlítja a munkaot a hajlítószerszámban. A munka (cső) az ellenkerék tartásában van a hajlítási folyamat alatt. Ezt a technikát alkalmazva, elérhető a legkisebb hajlítási rádiusz a legjobb hajlítási minőség mellett. A használt munka anyagától függően a hajlítási rádiusz a cső külső átmérőjének a kétszeres is lehet. A vékonyfalú csöveknél és a kis hajlítási rádiusznál összetettebb szerszám szükséges. Különböző betétek használata szükséges ebben az esetben a hajlítási folyamat során. Hajlítószerszámok: Rögzítő egység: A rögzítő egység sima vagy hornyolt felülettel is rendelhető, igény szerint. 2. Támasztó egység: A hajlítószerszám erősített acélból készül. Az anyagminőségnek köszönhetően kevésbé kopik és ellenáll a deformációnak. A keményítetlen szerszámok könnyebben kopnak és sérülhetnek, ami alkalmatlanná teszi tovább használatra a szerszámot. Ez az egység szükséges hajlítási folyamat alatti 4 megtámasztáshoz. A vastag falú csövekhez támasztó görgők szükségesek Támasztó polyamind: A vékonyfalú csövek csúszó sínekkel vannak meghajlítva. 4. Hajlítótüske: A hajlítótüske megtámasztja a cső külső felületét a hajlítási folyamat alatt. A tüskés a hajlítási alakért felel és a gyűrődést csak részben akadályozza meg. 5 A kemény hajlító tüskék vastag falú csövekhez és 1 nagy hajlítási rádiuszhoz használhatóak. 5. Hajlító szerszám: 4 A hajlító szerszám határozza meg a hajlítási sugárt a hajlítási folyamat alatt. 3 Például: 42 mm-es cső R = 42 x 2 = 84 mm. 606

20 Asztali tüskés hajlítógép Asztali tüskés hajlítógép 7-G3000 Hajlítótengely teljesítmény (kw) 1,5 Hajlítótengely hajtási sebesség (rpm) 4,76 Max. hajlítási rádiusz Rm (mm) 120 Min. hajlítási rádiusz - standard tengellyel (mm) 40 Hajlítótengely átmérője (mm) 50 Legkisebb hajlítótengely (mm) 12 Hajlítási rány (mm) balos Hidrauliksu meghajtási teljesítmény (Kw) 3 Max. hajlítási kapacirtás acél 42,4 x 3,25 Max. hajlítási kapacirtás VA ,4 x 2,6 Négyszög szelvény 25 x 25 x 2 Legkisebb szelvényátmérő (mm) 4 Standard equipment for mandrel benders: modern electronic drive manual stop system hydraulic tube clamping adjustable clamp pressure control panel 607

21 Asztali tüskés hajlítógép - Kiegészítők G3110 G3111 G3112 G3113 G3210 G3211 G3212 G3213 Tartozékok Egység Cikkszám Asztali tüskés hajlítógép A tüskés hajlítógép típusa: S03 asztali hajlítógép A hajlítóegység a hegesztő és rögzítő asztalra kerül felhelyezésre és rögzítésre, melynek mérete: 1200x600 mm, 28-as furatrendszer, munkamagasság: 900 mm (standard lábakkal) A hidraulikus egység két kézi karral kerül működtetésre, valamint az excentrikus beállító és vezetőgörgő., hajlítási kapacitás: 42x2, 2xD hajlítási rádiusszal. Hidraulikus aggregátorral, beállítás több mint 10 hajlítási fokozathoz Tüskés hajlítószerszám acélcsövekhez Méret: xx mm, sugár: xx mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt, valamint az ellenkereket Tüskés hajlítószerszám 3/4 acélcsövekhez Méret: 27 mm, sugár: 55 mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt, valamint az ellenkereket Tüskés hajlítószerszám 1 acélcsövekhez Méret: 34 mm, sugár: 70 mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt, valamint az ellenkereket Tüskés hajlítószerszám 1 1/4 acélcsövekhez Méret: 43 mm, sugár: 85 mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt, valamint az ellenkereket Tüskés hajlítószerszám rozsdamentes acélcsövekhez Méret: xx mm, sugár: xx mm, tartalmazza a csúszósínt. Tüskés hajlítószerszám 3/4 rozsdamentes acélcsövekhez Méret: 27 mm, sugár: 55 mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt. Tüskés hajlítószerszám 1 rozsdamentes acélcsövekhez Méret: 34 mm, sugár: 70 mm, tartalmaza a hajlítószerszámot, rögzítőelemeket és a csúszósínt. Tüskés hajlítószerszám 1 1/4 rozsdamentes acélcsövekhez Méret: 43 mm, sugár: 85 mm, tartalmazza a hajlítószerszámot, rögzítőelemeket és a csúszósínt. 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 608

22 Asztali tüskés hajlítógép - Kiegészítők G3310 G3320 G3330 G3340 G3350 G3360 G3370 Tartalékalkatrészek Egység Cikkszám Hajlítószerszám Méret és rádiusz igény szerint Csúszósín rozsdamentes acélhoz Méret és rádiusz igény szerint Ellenkerék acélhoz Méret és rádiusz igény szerint Tüskés hajlító acélhoz Méret és rádiusz igény szerint Tüskés hajlító Rozsdamentes acélhoz Méret és rádiusz igény szerint Adapter tüskés hajlítórúdhoz Távtartó elem Hajlítószerszámhoz Hajlítószerszámhoz 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 7-G ,00 609

23 Mérőasztal Leírás: A mérőasztal egy digitális mérőrendszer és egy S16-os asztal kombinációja. Az asztal a rendszer alapeleme. Az asztal mérete meghatározza a mérési tartományt. Az asztalok több méretben is rendelhetőek és kombinálhatóak is. Amint az asztalméret meghatározásra került 2 különböző rendszer építhető fel: - hosszmérési rendszer - szögmérési rendszer A mérési rendszerek különböző pontossági osztállyal rendelhetőek. Mérés a harmadik tengelyen szintén elvégezhető. A hajlítási feladatokhoz még az alábbi méréseket is biztosítjuk: - hajlított laposvas szögének maghatározása (asztali hajlítóval). - visszarugózási érték meghatározása (tüskés hajlítógéppel). Ennek a meghatározásához a hajlítás 45, 90, és 135 a tüskés hajlíógéppel. 610
