1 AcasysStudio A PPM2000 egységgel felvett videók lejátszója Használati útmutató Verzió 1.09 acasysstudio_ms_hu_109

2 Az AMiT, spol. s r. o. cég nem vállal felelősséget a jelen kézikönyvben található információkért, és fenntartja magának a jogot arra, hogy a kézikönyv tartalmát előzetes bejelentés nélkül megváltoztassa. A jelen dokumentumot a következő feltételek szerint lehet másolni és terjeszteni: 1. a teljes dokumentumot (az összes oldalt) bármilyen módosítás nélkül másolni kell, 2. minden másolatnak tartalmaznia kell az AMiT, spol. s r. o. cég szerzői jogára, valamint egyéb jogaira vonatkozó, az eredeti dokumentumban feltüntetett jelölést, 3. a jelen dokumentumot nyereség elérése érdekében értékesíteni tilos. A dokumentumban alkalmazott termék megnevezések vagy cégnevek stb. adott tulajdonosok védjegyei vagy bejegyzett védjegyek lehetnek. Az AMiT bejegyzett védjegy. Copyright (c) 2011, AMiT, spol. s r. o. Gyártó: AMiT, spol. s r. o. Naskové 3/1100, Prága Műszaki támogatás: support@amit.cz acasysstudio_ms_hu_109 2/26

3 Tartalom Dokumentum történet:... 4 Kapcsolódó dokumentumok Bevezetés A program telepítése Az AcasysStudio telepítése A profilok telepítése A kezelőfelület használata Főmenü Eszköztár Munkaablak Kurzor sáv Az adatbázisok használata Adatbázis betöltése a könyvtárból Adatok letöltése a tároló helyről Csatlakozás USB/SATA átalakítón keresztül Csatlakozás hálózaton keresztül (ethernet) Adatok letöltése az Idő intervallum lapon Adatok letöltése a SOS lapon Műveletek az adatokkal Profil megváltoztatása Filmfájlok exportja Filmfájlok keresése Feltételes filmfájl keresés Könyvjelzők Lemezformázás /26 acasysstudio_ms_hu_109

4 Dokumentum történet: Dokumentum neve: acasysstudio_ms_hu_109.pdf Szerző: Václav Krčmář Verzió Dátum Módosítások Új dokumentum Dokumentum felülvizsgálata fejezet: szerkesztés 3.3. fejezet: új fejezet fejezet kiegészítése: PPMDiskExtractor fejezet kiegészítése: PPMFS A PpmDiskExtractor beültetése az AcasysStudia programba, felülvizsgálat Profil kiegészítése Kapcsolódó dokumentumok 1. AcasysStudio A PPM2000 egységgel felvett videók lejátszója fájl: acasysstudio_ms_cz_xxx.pdf 2. Kommunikáció az ACASYS-KS rendszerben fájl: acasys-ks_ms_cz_xxx.pdf acasysstudio_ms_hu_109 4/26

5 1. Bevezetés Az ACASYS program az IP kamerák használatával készített felvételek kezelését és feldolgozását szolgálja. A kamerarendszer része a PPM2000 egység, amely lehetővé teszi a rendszerbe épített összes kamera folyamatos felvételét és a felvételek elmentését a merevlemezre. Az AcasysStudio alkalmazás segítségével lehet megtekinteni (illetve böngészni) a kamerarendszerrel ellátott járművek adatbázisába elmentett felvételeket. Lehetővé teszi az egyes kamerák által készített felvételek megtekintését, illetve a felvételekhez kapcsolódó jármű- és vonaladatok megjelenítését. 5/26 acasysstudio_ms_hu_109

6 2. A program telepítése A program telepítése az AcasysStudio alkalmazás és a profilok telepítéséből áll. A profilok a következőket határozzák meg: a felvevő egységek kommunikációs paramétereit, a kamerák számát, a megjelenítés pozícióját az AcasysStudio programban, a kép forgatását. Az AcasysStudio használatához legalább egy profilt telepíteni kell Az AcasysStudio telepítése Az AcasysStudia telepítéséhez kattintson kétszer a az AcasysStudio_xxx telepítő fájlra. A licencfeltételek jóváhagyása után a telepítő programban be lehet állítani az AcasysStudio telepítési helyét. A profilok telepítése miatt javasoljuk a felkínált telepítési hely elfogadását. 1. ábra - Az AcasysStudio telepítési helyének a beállítása. acasysstudio_ms_hu_109 6/26

7 2.2. A profilok telepítése A profilok telepítése előtt telepíteni kell az AcasysStudio programot. Ha az AcasysStudio még nincs telepítve, akkor lépjen vissza az előző pontra és hajtsa végre a telepítést. Kattintson kétszer a telepítendő profil fájljára. A licencfeltételek jóváhagyása után a telepítő programban be lehet állítani a profil telepítési helyét. A megfelelő működéshez a profilt ugyanabba a mappába kell telepíteni, ahol az AcasysStudio program található. Amennyiben az AcasysStudio telepítése során nem változtatta meg a telepítési helyet, akkor kattintson az "Install" gombra. Amennyiben az AcasysStudio telepítése során megváltoztatta a telepítési helyet, akkor a profilt is ebbe a mappába (.../AcasysStudio) telepítse. 2. ábra - A profilok telepítési helyének a beállítása. 7/26 acasysstudio_ms_hu_109

8 3. A kezelőfelület használata 3. ábra - Kezdőképernyő A kezelőfelület fő részei Főmenü lehetővé teszi a program összes funkciójának az elérését Eszköztár bizonyos funkciók gyorselérési ikonjait tartalmazza Munkaablak a felvételek előnézeti képeit tartalmazza Kurzor sáv a felvételben való gyors mozgást teszi lehetővé Működtető gombok a felvételek lejátszását és a gyors keresést teszik lehetővé Állapotsor a végrehajtott tevékenységre vonatkozó információkat tartalmazza acasysstudio_ms_hu_109 8/26

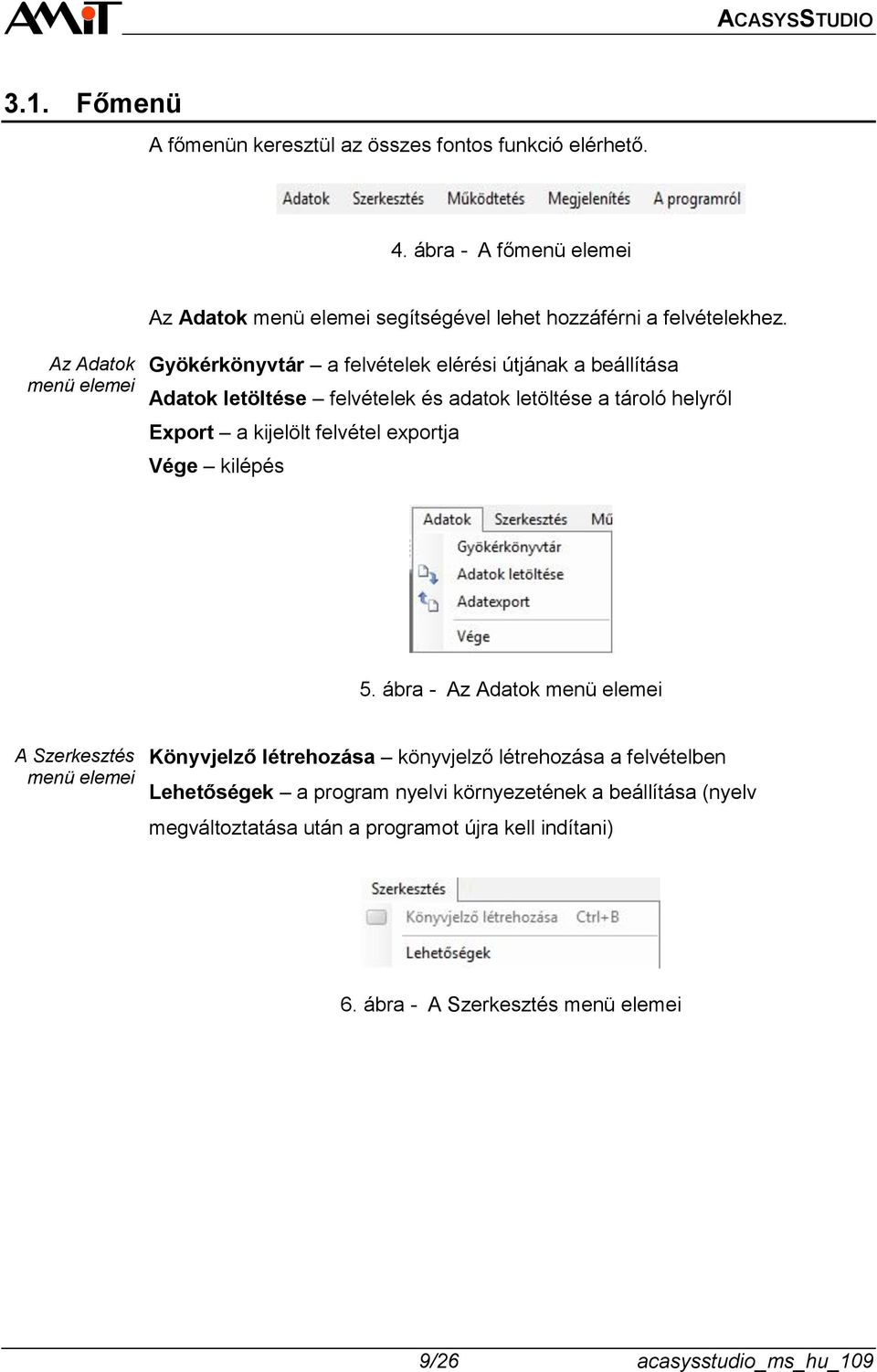

9 3.1. Főmenü A főmenün keresztül az összes fontos funkció elérhető. 4. ábra - A főmenü elemei Az Adatok menü elemei segítségével lehet hozzáférni a felvételekhez. Az Adatok menü elemei Gyökérkönyvtár a felvételek elérési útjának a beállítása Adatok letöltése felvételek és adatok letöltése a tároló helyről Export a kijelölt felvétel exportja Vége kilépés 5. ábra - Az Adatok menü elemei A Szerkesztés menü elemei Könyvjelző létrehozása könyvjelző létrehozása a felvételben Lehetőségek a program nyelvi környezetének a beállítása (nyelv megváltoztatása után a programot újra kell indítani) 6. ábra - A Szerkesztés menü elemei 9/26 acasysstudio_ms_hu_109

10 7. ábra - Nyelvi környezet kiválasztása A Működtetés menü elemeivel lehet a felvételt lejátszani (lejátszás, szünet, lejátszás visszafelé, gyorsan előre / hátra, képenkénti léptetés stb.). 8. ábra - A Működtetés menü elemei A Megjelenítés menü szolgálja a felvételek keresését és a felvételekhez kapcsolódó információk megjelenítését. A Megjelenítés menü elemei Adatok böngészése az elmentett felvételek böngészője Keresés keresés a felvételek között Részletes keresés részletes keresés a felvételek között Könyvjelzők könyvjelzők táblázata és szerkesztése Felvétel információ információk az adott felvétel aktuális helyéről Ablakelrendezés újraindítása visszaállítja az eredeti ablakelrendezést acasysstudio_ms_hu_109 10/26

11 9. ábra - A Megjelenítés menü elemei 3.2. Eszköztár Adatok letöltése Adatok exportja - felvételek és adatok letöltése a tároló helyről - a kijelölt felvétel(ek) exportja Könyvjelző létrehozása Könyvjelzőre ugrás - könyvjelző létrehozása a felvételben - ugrás a kijelölt könyvjelzőre 3.3. Munkaablak A több kamerából származó felvételek előnézete mellett lehetővé teszi a felvételek lejátszását is. Az előnézetek közül válasszon ki egy felvételt (kétszer kattintson ár). Megnyílik az adott felvételt lejátszó ablak. 10. ábra - Egy felvétel lejátszása 11/26 acasysstudio_ms_hu_109

12 3.4. Kurzor sáv A kurzort alkalmazó eszköz segítségével gyorsan lehet mozogni a felvételben. Az egyes felvételek különböző színekkel vannak megjelölve. 11. ábra - Kurzor sáv acasysstudio_ms_hu_109 12/26

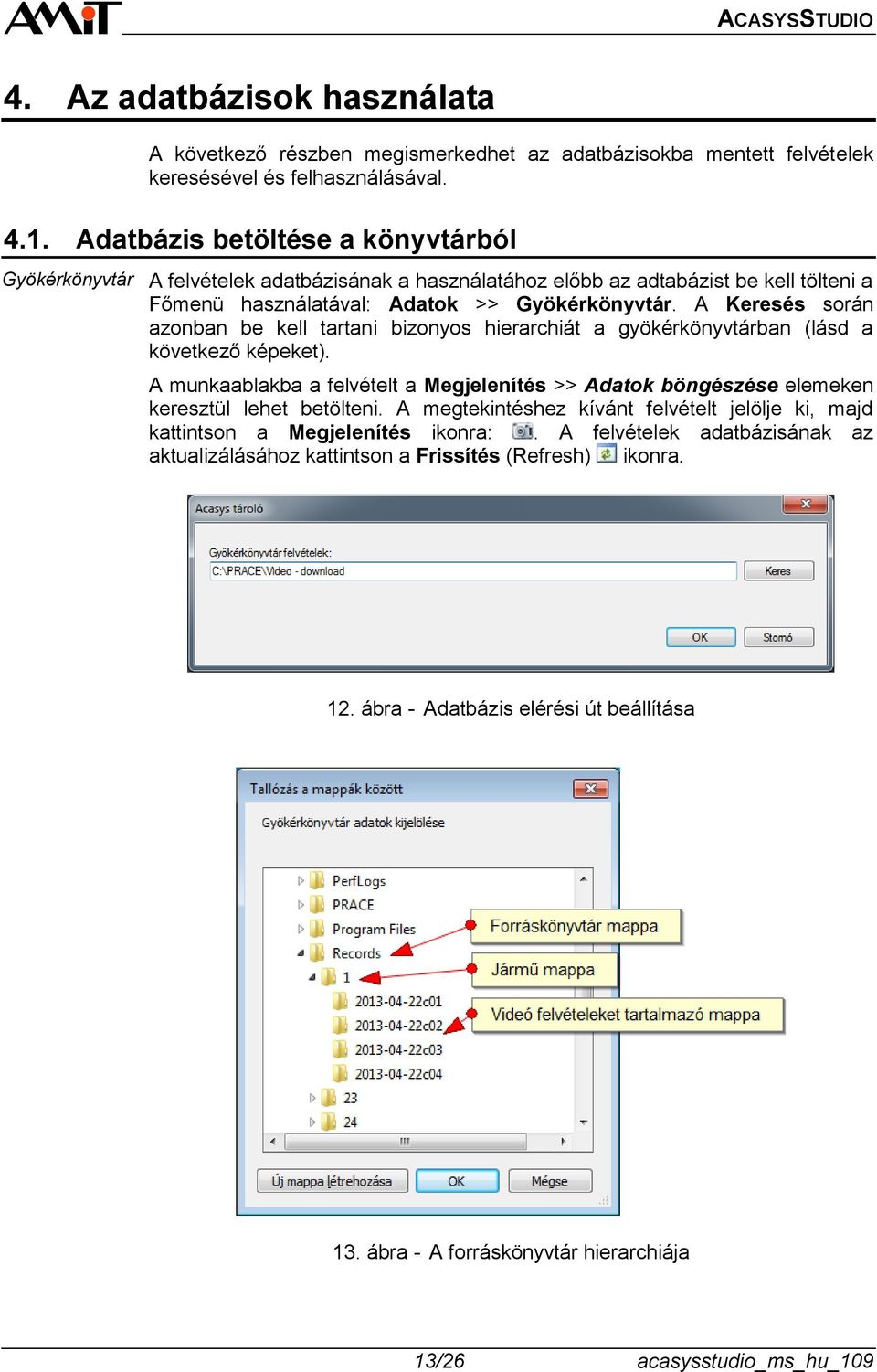

13 4. Az adatbázisok használata A következő részben megismerkedhet az adatbázisokba mentett felvételek keresésével és felhasználásával Adatbázis betöltése a könyvtárból Gyökérkönyvtár A felvételek adatbázisának a használatához előbb az adtabázist be kell tölteni a Főmenü használatával: Adatok >> Gyökérkönyvtár. A Keresés során azonban be kell tartani bizonyos hierarchiát a gyökérkönyvtárban (lásd a következő képeket). A munkaablakba a felvételt a Megjelenítés >> Adatok böngészése elemeken keresztül lehet betölteni. A megtekintéshez kívánt felvételt jelölje ki, majd kattintson a Megjelenítés ikonra:. A felvételek adatbázisának az aktualizálásához kattintson a Frissítés (Refresh) ikonra. 12. ábra - Adatbázis elérési út beállítása 13. ábra - A forráskönyvtár hierarchiája 13/26 acasysstudio_ms_hu_109

14 5. Adatok letöltése a tároló helyről Az adatokat vagy a lemezhez való közvetlen hozzáféréssel (USB/SATA átalakítón keresztül), vagy hálózati hozzáféréssel lehet letölteni. A felvételi egységben található tároló hely nem rendelkezik fájlrendszerrel (csak lineáris memóriahelyként szolgál). Mivel a USB/SATA átalakítón keresztüli hozzáférés szektoros olvasási módban történik, a hozzáférést csak "rendszergazdaként" lehet végrehajtani (ez különösen a Windows 7 operációs rendszerre vonatkozik). Tehát a gépet "rendszergazda" módban kell elindítani. A hálózati hozzáférés ennél egyszerűbb, a kapcsolat alacsonyabb szinten is megtörténik. A memóriából az adatokat két módon lehet kiolvasni: a felvevő egységből kivett memória USB/SATA átalakítón keresztül való kiolvasásával, a hálózaton keresztül (ethernet), a felvevő egységben működő memória kiolvasásával. A felvevő egység memóriájából a felvételeket és a felvételhez kapcsolódó vonalinformációkat (vonalszám, megálló, GPS stb.) lehet kiolvasni. Mivel a videó adatok (felvételek) mérete nagy, általában csak bizonyos időintervallumon belüli adatokat ajánlatos letölteni (a teljes memória GB - kiolvasásához körülbelül 5 óra szükséges). Az adatok letöltését a Főmenüben, az Adatok >> Adatok letöltése elemeken, vagy az eszköztáron keresztül lehet végrehajtani Csatlakozás USB/SATA átalakítón keresztül Válassza ki a megfelelő tároló helyet (lásd a következő ábrát). Általában a lemez neve tartalmazza az USB rövidítést. A lemez nevének a helyességét a Start >> Számítógép >> Eszközkezelő >> Merevlemezek úton lehet leellenőrizni. 14. ábra - Lemez kiválasztása acasysstudio_ms_hu_109 14/26

15 Megnyílik az adatok letöltése ablak (lásd 16. ábra - Adatok letöltése Idő intervallum megadásával) és megkezdődik a lemez tartalmának az előzetes betöltése. A lemez tartalmának az előzetes betöltése után választani lehet a letöltési opciók közül: az Idő intervallum megadásával (Idő intervallum) vagy az SOS események (SOS) kijelölésével Csatlakozás hálózaton keresztül (ethernet) A legördülő listából válassza ki azt a profilt, amely az adott felvételi egységhez kapcsolódik (lásd a következő ábrát). 15. ábra - Csatlakozás hálózaton keresztül (ethernet) A profilok meghatározzák: a kommunikációs paramétereket (IP-címet és portot), a felvevő kamerák számát, a kamerák irányát, a kamera felvételek sorrendjét a megtekintés során. A további lépések alapvetően azonosak az USB/SATA csatlakozással. Az Üzenetek mezőben a csatlakoztatástól eltérő üzenetek jelenhetnek meg, de mindkét esetben azonos eredmények jelennek meg: *avi fájlok (lehet több is) és *.xml fájl (minden naphoz egy ilyen fájl tartozik), amelyek a videó felvétel(eke)t és a felvételhez kapcsolódó adatokat tartalmazza. 15/26 acasysstudio_ms_hu_109

16 5.3. Adatok letöltése az Idő intervallum lapon 16. ábra - Adatok letöltése Idő intervallum megadásával Nap azokat a napokat mutatja, amelyekről (akár csak részben is) adatok találhatók a lemezen Idő azt az időpontot kell megadni, amelyhez kapcsolódóan felvételt keres Intervallum a megadott időponthoz kapcsolódó időintervallum, amelyen belül a keresés történik Kamera a kamera kiválasztása Üzenetek üzenetek, amelyek a végrehajtott tevékenységről tájékoztatják Adja meg az adatletöltéshez kapcsolódó keresési paramétereket: Felvétel napja Felvétel ideje (az intervallum közepe) Idő intervallum Egy vagy több kamera A Letöltés gomb megnyomása után megkezdődik az adatok keresése. acasysstudio_ms_hu_109 16/26

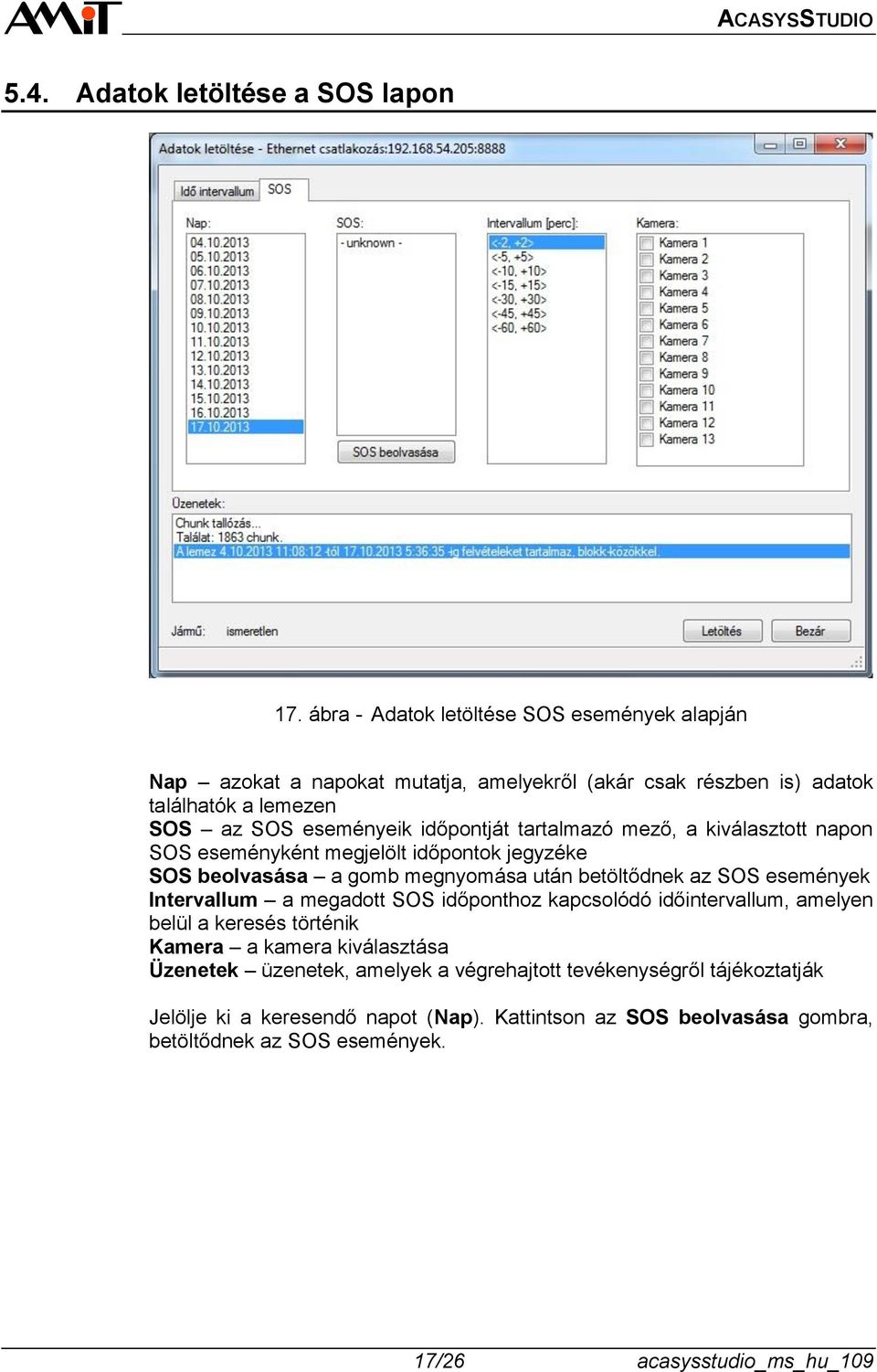

17 5.4. Adatok letöltése a SOS lapon 17. ábra - Adatok letöltése SOS események alapján Nap azokat a napokat mutatja, amelyekről (akár csak részben is) adatok találhatók a lemezen SOS az SOS eseményeik időpontját tartalmazó mező, a kiválasztott napon SOS eseményként megjelölt időpontok jegyzéke SOS beolvasása a gomb megnyomása után betöltődnek az SOS események Intervallum a megadott SOS időponthoz kapcsolódó időintervallum, amelyen belül a keresés történik Kamera a kamera kiválasztása Üzenetek üzenetek, amelyek a végrehajtott tevékenységről tájékoztatják Jelölje ki a keresendő napot (Nap). Kattintson az SOS beolvasása gombra, betöltődnek az SOS események. 17/26 acasysstudio_ms_hu_109

18 18. ábra - Betöltött SOS események Adja meg az adatletöltéshez kapcsolódó keresési paramétereket: Egy vagy több SOS esemény Idő intervallum Egy vagy több kamera A Letöltés gomb megnyomása után megkezdődik az adatok keresése. acasysstudio_ms_hu_109 18/26

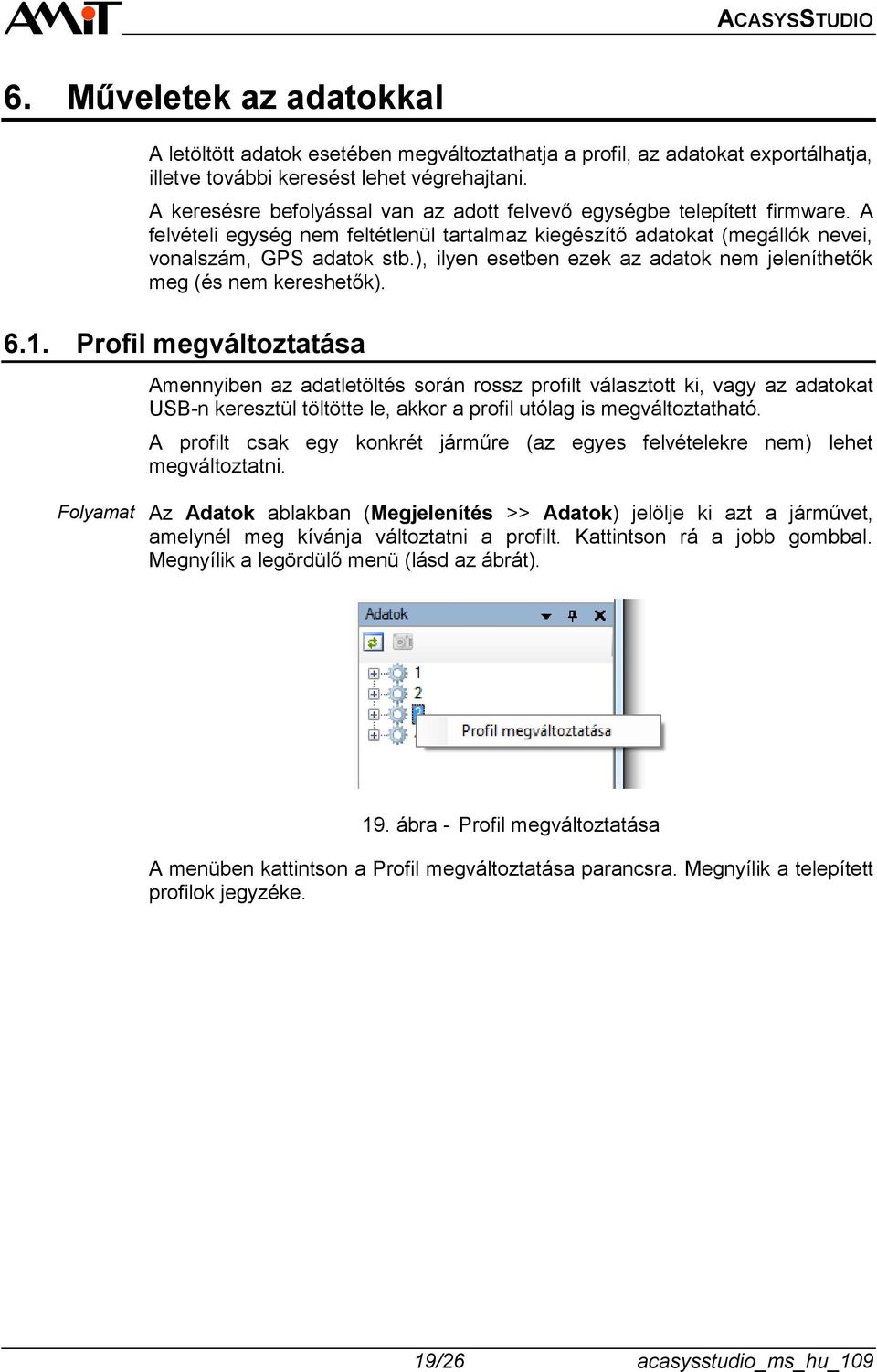

19 6. Műveletek az adatokkal A letöltött adatok esetében megváltoztathatja a profil, az adatokat exportálhatja, illetve további keresést lehet végrehajtani. A keresésre befolyással van az adott felvevő egységbe telepített firmware. A felvételi egység nem feltétlenül tartalmaz kiegészítő adatokat (megállók nevei, vonalszám, GPS adatok stb.), ilyen esetben ezek az adatok nem jeleníthetők meg (és nem kereshetők) Profil megváltoztatása Amennyiben az adatletöltés során rossz profilt választott ki, vagy az adatokat USB-n keresztül töltötte le, akkor a profil utólag is megváltoztatható. A profilt csak egy konkrét járműre (az egyes felvételekre nem) lehet megváltoztatni. Folyamat Az Adatok ablakban (Megjelenítés >> Adatok) jelölje ki azt a járművet, amelynél meg kívánja változtatni a profilt. Kattintson rá a jobb gombbal. Megnyílik a legördülő menü (lásd az ábrát). 19. ábra - Profil megváltoztatása A menüben kattintson a Profil megváltoztatása parancsra. Megnyílik a telepített profilok jegyzéke. 19/26 acasysstudio_ms_hu_109

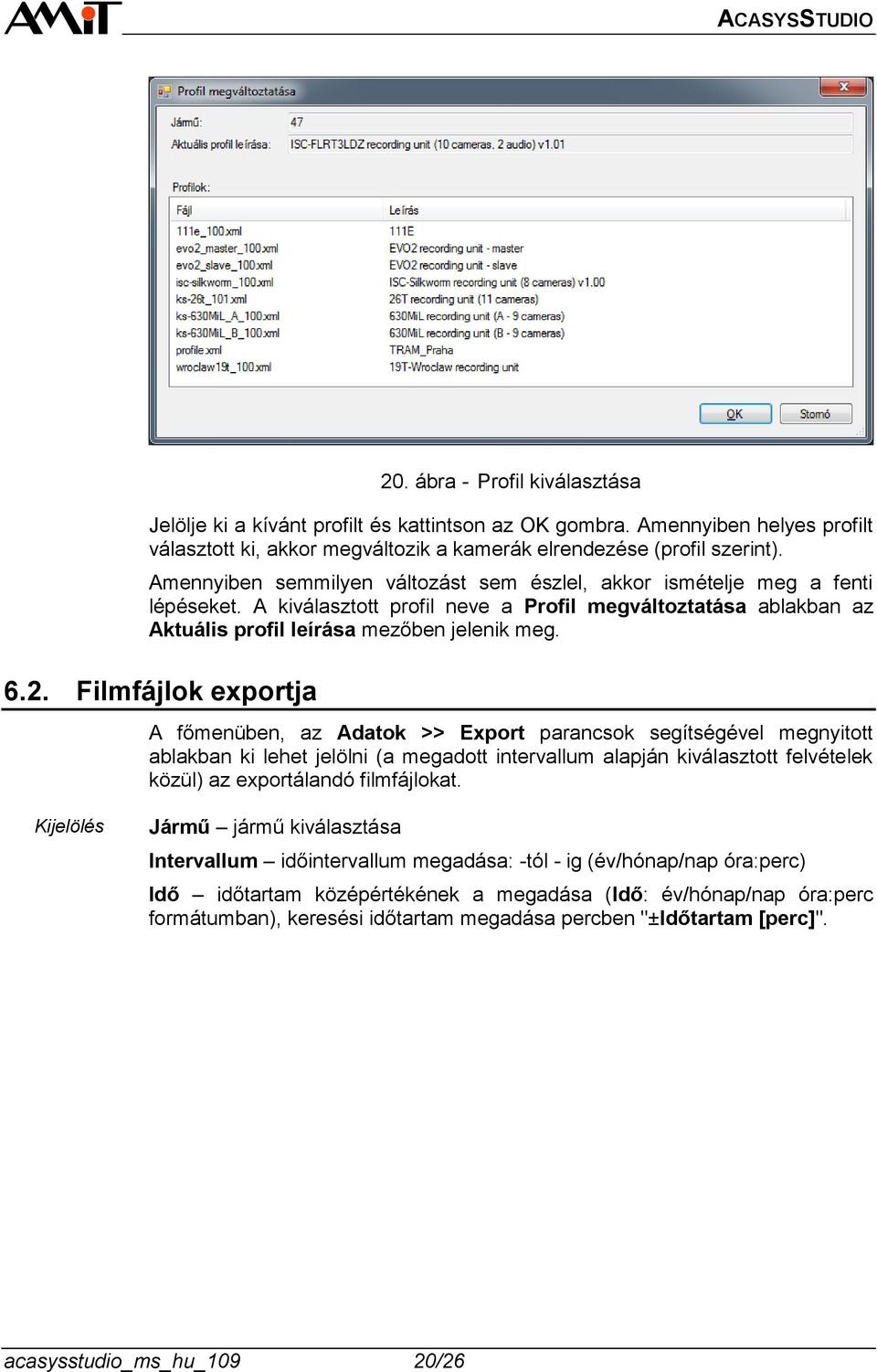

20 20. ábra - Profil kiválasztása Jelölje ki a kívánt profilt és kattintson az OK gombra. Amennyiben helyes profilt választott ki, akkor megváltozik a kamerák elrendezése (profil szerint). Amennyiben semmilyen változást sem észlel, akkor ismételje meg a fenti lépéseket. A kiválasztott profil neve a Profil megváltoztatása ablakban az Aktuális profil leírása mezőben jelenik meg Filmfájlok exportja A főmenüben, az Adatok >> Export parancsok segítségével megnyitott ablakban ki lehet jelölni (a megadott intervallum alapján kiválasztott felvételek közül) az exportálandó filmfájlokat. Kijelölés Jármű jármű kiválasztása Intervallum időintervallum megadása: -tól - ig (év/hónap/nap óra:perc) Idő időtartam középértékének a megadása (Idő: év/hónap/nap óra:perc formátumban), keresési időtartam megadása percben "±Időtartam [perc]". acasysstudio_ms_hu_109 20/26

21 21. ábra - Filmfájl export ablak A keresési kritériumoknak megfelelő filmfájlok a Fájlok mezőben jelennek meg. Jelölje ki az exportálandó felvételeket és kattintson az Export gombra. A program exportálja a kijelölt felvételeket a Célkönyvtár mezőben megadott tároló helyre Filmfájlok keresése A főmenüben, a Megjelenítés >> Keresés parancsok segítségével megnyitott ablakban keresni lehet a felvételek között (különböző kiegészítő információk alapján: Jármű, Idő, Vonal... stb.). Az egyes tételek között ÉS logikai kapcsolat van, tehát a program az összes kitöltött paramétert figyelembe veszi a keresés során. Illetve a ki nem töltött tételt a program nem veszi figyelembe. 21/26 acasysstudio_ms_hu_109

22 22. ábra - Filmfájlok keresése 6.4. Feltételes filmfájl keresés A főmenüben, a Megjelenítés >> Részletes keresés >> Feltételes keresés parancsok segítségével megnyitott ablakban keresni lehet a felvételek között (különböző kiegészítő információk alapján: Jármű, Idő, Vonal... stb.). A feltételes keresés konkrét adatok és logikai kapcsolatok alapján keres a felvételek között. Logikai kapcsolatok és feltételek És (angolul "And") a megjelölt összes feltételt figyelembe veszi Vagy (angolul "Or") a feltételeket egyenként veszi figyelembe feltétel nélkül == egyenlő!= nem egyenlő > nagyobb >= nagyobb és egyenlő < kisebb <= kisebb és egyenlő acasysstudio_ms_hu_109 22/26

23 Adatjelölések az adatbázisban Adat id lineid dir stnid stname gps sos Jelentés azonosító vonal száma menetirány: 0 vissza, 1 oda aktuális megálló számazonosítója aktuális megálló neve GPS koordináták GPGGA formátumban a járművezető ezen a ponton megnyomta a "Vész" (SOS) gombot 23. ábra - Filmfájlok feltételes keresése 6.5. Könyvjelzők A Könyvjelzők segítik a gyorsabb keresést a felvételek között, a könyvjelzők időpont vagy kamera szerint is beszúrhatók. A könyvjelzők táblázatba mentődnek el, ahonnan a könyvjelzők szerkeszthetők, rendezhetők és törölhetők, illetve innen közvetlenül is az adott könyvjelzővel megjelölt felvételére lehet továbblépni. 24. ábra - Könyvjelzők a filmfelvételekben 23/26 acasysstudio_ms_hu_109

24 7. Lemezformázás A felvevő egységben bármilyen SATA interfészes merevlemezt használni lehet, minimálisan 1 GB, maximálisan 2048 GB mérettel. A merevlemez használatba vétele előtt a lemezt formázni kell (létre kell hozni a felvételhez szükséges belső struktúrát). A lemez nem használ fájlrendszert (lineáris memória). A formázás a felvevő egység firmware telepítése során hajtódik végre. A lemezt számítógéphez csatlakoztatva is formázni lehet (a ppmfs.exe programmal), a lemezt USB/SATA átalakítón keresztül kell a számítógéphez csatlakoztatni. Szükséges felszerelés Folyamat USB átalakító: "USB2.0 To IDE & SATA Cable". Windows XP SP2 és Windows7 operációs rendszerben az átalakítóhoz nincs szükség külön meghajtó programra. 1. A lemezt szerelje ki a felvevő egységből. Korrekten kapcsolja le a tápegységről a felvevő egységet. Szerelje ki a felvevő egységet (nem kell, ha a merevlemez jól hozzáférhető kiszerelés nélkül is). Csavarozza ki a merevlemezt rögzítő csavarokat. Nyomja meg a reteszt mindkét oldalon és a merevelemez modult húzza ki. acasysstudio_ms_hu_109 24/26

25 2. A lemezt "USB 2.0 To IDE & SATA Cable" átalakítón keresztül, USB vezetékkel csatlakoztassa a szerviz számítógéphez, majd csatlakoztassa a tápegységet. 3. A "ppmfs.exe" programot másolja a számítógépre. 4. A számítógépet rendszergazda módban indítsa el. 5. Keresse meg a "ppmfs.exe" programot, majd indítsa el. 6. A megnyíló ablakban adja meg a formázásra váró lemez számát, majd hagyja jóvá. 25. ábra - Lemez kiválasztása a formázáshoz. Megj.: A lemez nevének a helyességét a Start >> Számítógép >> Eszközkezelő >> Merevlemezek úton lehet leellenőrizni. Lásd a következő ábrát. 25/26 acasysstudio_ms_hu_109

26 26. ábra - Lemezkezelő ablak 7. A program kiírja a lemez típusát és méretét, majd kéri a folyamat indításának a jóváhagyását. 8. Hagyja jóvá: "y" + Enter. Amennyiben minden rendben, akkor a program megkezdi a lemez formázását. A lemez formázása közben ne hajtson végre semmilyen más tevékenységet a számítógépen! Lehetőleg semmilyen más programot se indítson el! 9. A "Successfully written" üzenet megjelenése a formázás sikeres végrehajtásáról tájékoztatja. 10. Szerelje vissza a merevlemezt a felvevő egységbe. acasysstudio_ms_hu_109 26/26
