2 Bramac Solar Út az energiahatékony Bramac tetõhöz

3 Általános Megújuló energia 04 A szolár berendezések mûködési elve 06 Gazdaságosság és méretezés 08 A napfényes Magyarország 10 Szolár ABC 11 Bramac Tetõsík Naptetõ - tetõsíkba szerelhetõ megoldás Mûszaki adatok 12 Bramac Tetõsík Naptetõ beszerelése 14 Kollektor metszetek 18 Bramac Modul Naptetõ - tetõsík fölé szerelhetõ megoldás Mûszaki adatok 20 Tetõre történõ szerelés lehetõségei 22 COPYRIGHT Minden jog fenntartva. Ezen kiadványban szereplõ információk, rajzok, ábrák, fotók csak a Bramac Kft. engedélyével használhatók fel. 03

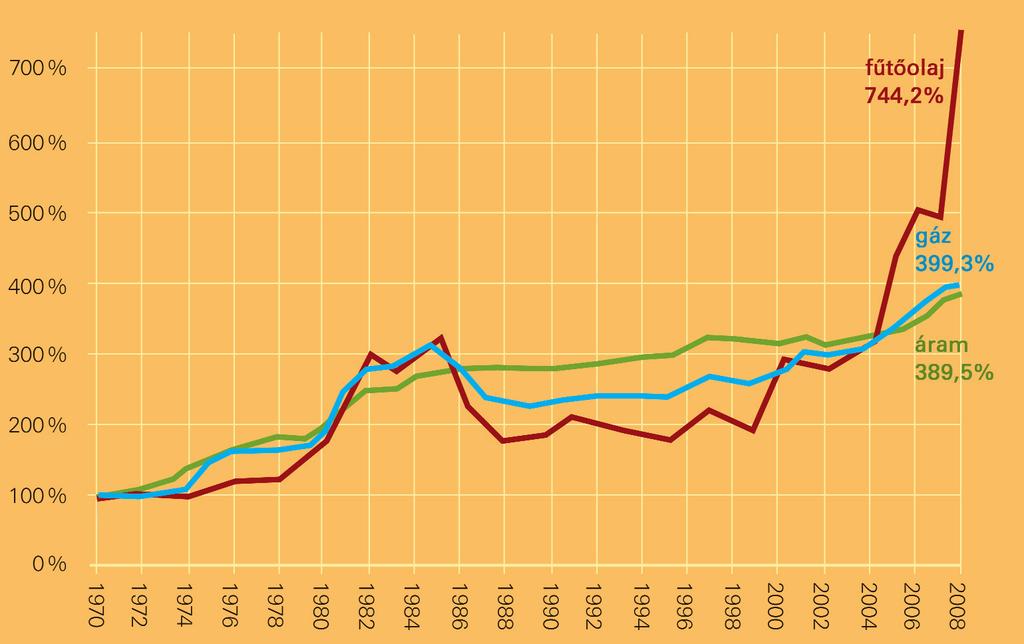

4 Megújuló energia Döntés a tiszta jövõért Itt az idõ energiahordozó-váltásra. Sok tradicionális energiahordozó kitermelése elérte maximumát. Ezzel egyidejûleg a fosszilis energiahordozók CO2 kibocsátása egyre inkább erõsíti a nem kívánt klímaváltozást. Az itt látható grafikon megmutatja a kiutat a jövõben ebbõl a helyzetbõl: a megújuló energiákra való áttérést. A klímaváltozás lassításában és megakadályozásában fontos szerepe van a napenergiának. Az energiaforrások életciklusa 1860-tól 2060-ig Forrás: Német Schell Rt. Üdvözöljük a napos oldalon. A szolártechnika olyan lehetõséget kínál energia kinyerésére, melyhez szinte semmilyen más energiát nem kell felhasználni. Megbízható és díjmentes. Magyarországon a földet érõ napsugárzás hõmennyisége min kwh/m 2 /év. A napenergia ideális lehetõség a fosszilis energiahordozóktól való függõség csökkentésére. Más szavakkal: az állandóan dráguló energiaköltségek idõszakában egy termikus szolárberendezés nem csak ökológiailag, hanem gazdaságilag is rendkívül okos választás. Az energiaárak alakulása 1970-tõl 2008-ig Forrás: Statistik Austria, az Osztrák Energiamérnökség számítása, Index 1970 = 100% 04

5 A világ éves energiaszükségletét a Nap 3 óra alatt sugározza a Földre. A nagy kocka mutatja az éves szinten felhasználható napenergiát. A kis kockák szimbolizálják a hagyományos energiahordozókból még rendelkezésre álló készleteket. A legkisebb kocka a világ éves energiaszükségletét szemlélteti. A Nap néhány óra alatt szállítja a világ éves energiaigényét. A Nap a legkörnyezetbarátabb energiaforrás, amely kimeríthetetlen mennyiségben áll rendelkezésre méghozzá díjmentesen. Ez jelenti a Földön minden élet alapját. Az éves napenergiasugárzás Gáz Olaj Szén Urán A világ éves energiaszükséglete Még meglévõ energiakészletünk 05

6 A Nap lehetõvé teszi: Melegvíz és fûtés házilag Bramac Modul Naptetõ Bramac Tetõsík Naptetõ melegvíz kazán szolárállomás vezérléssel helyi vízhálózat Compact melegvíztároló tágulási tartály 06 Melegvíz felhasználási lehetõségek Tárolóméret (L) Takarékos szükséglet Háztartásban élõk száma Átlagos szükséglet Bramac napkollektorok nagysága Magas szükséglet Melegvízkészítés A szolár rendszerben található energiahordozó víz és fagyálló folyadék keveréke. A Nap ezt melegíti fel a kollektorban. Ha a kollektorban a hõmérséklet túllépi a tároló alsó részében mért hõmérsékletet 6 C-kal, akkor a szolárköri szivattyú bekapcsol. A hõközvetítõ folyadék áthalad a tárolóban lévõ hõcserélõn és átadja a hõt a körülötte lévõ használati víznek. A lehûlt folyadék ismét visszaáramlik a kollektorba, hogy újra felmelegítse a Nap. kb. 2,5-4 m kb. 4-6 m kb. 6-8 m kb m A legoptimálisabb felhasználás 1-2 m2 kollektorfelület személyenként, l tárolótérfogat m2 kollektor felületenként. A Bramac 1,5 m2 kollektorfelületet ajánl személyenként.

7 Bramac Modul Naptetõ Bramac Tetõsík Naptetõ melegvíz fûtõtest padlófûtés kazán szolárállomás vezérléssel Compact higiéniai rétegtároló helyi vízhálózat tágulási tartály Fûtésrásegítés Fûtésrásegítés felhasználási lehetõségek Kombinált szolár rendszerek a melegvízkészítés mellett a fûtésrásegítéshez is szolgáltatnak értékes energiát, így az átmeneti idõszakban jelentõs hányadát biztosítja a fûtési hõenergiának. Különösen kedvezõ feltételeket kínálnak ehhez az alacsony energiaszükségletû házak. Alacsony energiaszükségletû családi házak felhasználási lehetõségei: Kb. 1-2 m2 kollektorfelület 10 m2 fûtött lakott alapterületenként a melegvízkészítést kiegészítve. Kombinált rendszereknél pontos méretezés ajánlott. Egyéni igényeinek pontos meghatározása érdekében kérjük, töltse ki a Bramac Naptetõ kérdõívet, melyet a kiadványainkban és a weboldalon talál. 07

8 Méretezési irányelvek Gazdaságosság Használati melegvízkészítéshez, fûtésrásegítéshez és medence vizének fûtéséhez használt szolár berendezés gazdaságossága nem fejezhetõ ki csak a fosszilis tüzelõanyag költségeinek és a szolár berendezés megtérülési idejének összehasonlításával. A szolár rendszerek gazdaságosságát a szolár rendszer hatásfoka, illetve éves fedezeti aránya fejezi ki a legjobban. Emiatt egy szolár berendezés méretezésekor fontos a következõ, éghajlati adottságokat is tekintetbe vevõ tényezõket figyelembe venni: - a használati melegvíz készítéséhez alkalmazott berendezéseket a tényleges felhasználói szokásokhoz kell igazítani. Az éves fedezeti aránynak berendezéstõl és egyéb alkalmazási adottságoktól függõen 40 és 75% között kell lennie. - A szolár berendezések alkalmasak fûtésrásegítésre is. Az erre a célra alkalmas átlagos kollektorfelület egy jól szigetelt családi ház esetén 16 és 20 m 2 között van. - A szolár berendezések gazdaságtalan túlméretezésének elkerülése érdekében elfogadott méretezési irányelveket kell követni. Fûtési hõszükséglet és rendelkezésre álló napenergia %-ban Az alábbi grafikonban egyértelmûen látszik, hogy nyáron a felesleges energiát nem lehet elhasználni, csak költséges tárolók alkalmazásával lehetne ezt az energiát télre eltárolni. Gyakorlati példák mutatják, hogy erre létezik megoldás, mellyel az üzemeltetõ a lehetõ legnagyobb függetlenségre tehet szert a fosszilis energiahordozókkal szemben. A nyári hõfelesleg egyik nagyon hatékony felhasználása egy medence vizének fûtése. fűtési hőszükséglet A szolár rendszereket nem gazdaságos nagy éves fedezeti arányra tervezni, mert ekkor jelentõs mennyiségû, fel nem használt hõ keletkezik. A mi éghajlati zónánkban max. 75%-os éves fedezeti arány érhetõ el gazdaságosan. Jan. Febr. tél Márc. Ápr. Máj. Jún. Júl. nyár Szept. tél Dec. melegvíz szükséglet Hõmennyiség fajlagos költsége a szoláris fedezettõl függõen (15 lakásos társasház irányértékei) Hõmennyiség fajlagos költsége (EUR/kWh) hagyományos technológiával készült újépítésû ház alacsony hõszükségletû épület fel nem használt napenergia 25m 2 -es kollektor hõhozama 6 m 2 -es kollektor hõhozama 08 Éves fedezet (%) A grafikonban egyértelmûen látszik, hogy több lakásos társasház esetén a leggazdaságosabb méretezés 40%-os fedezeti arány elérésekor keletkezik. Forrás: Prof. G. Faninger, Klagenfurti Egyetem

9 Egy szolár berendezés, és ezáltal a kollektorfelület méretezése a következõ tényezõktõl függ: - használati melegvízigény - fûtési hõszükséglet (amennyiben fûtésrásegítésre is szükség van) - fûtési rendszer kialakítása - kívánt szoláris fedezeti arány - megvalósítás helye/ idõjárás - tetõ és kollektor tájolása és dõlése - kollektor típusa Kollektorfelület Ökölszabály: Kb. 1,5 m 2 kollektorfelület személyenként. Kollektorok dõlésszöge >20 A kollektorok tájolása délkelet és délnyugat közé essen. A kollektorfelület pontos meghatározásához az alábbi grafikon nyújt segítséget: Napi melegvízigény (45 C) személyenként, literben takarékos közepes magas Tároló mérete A tárolót úgy kell méretezni, hogy egy borús napot problémamentesen át lehessen hidalni. Ökölszabály: Családi ház: melegvízszükséglet x 2 Több lakásos társasház: melegvízszükséglet x 1,5 vagy kb liter tároló térfogat m 2 kollektorfelületenként Példa: Családi ház esetén, 4 személyre = 160 l melegvízszükséglet (4 x 40 l) Tárolóméret = 160 l x 2 = 320 l = 300 liter tároló Méretezés: Bramac tervezõ szakemberek a kitöltött kérdõív alapján kiszámolják a kollektorhoz legoptimálisabban illeszthetõ tárolótípust. Részletek a Bramac Naptetõ kérdõívben a odalon. Tároló méret (l) május-augusztus nap nap nap április - szeptember nap Kollektorfelület (m 2 ) Személyek száma 09

10 Bramac napkollektorok Gazdaságos, hatékony és környezetbarát - gazdaságos gyorsan szerelhetõ, hiszen a Bramac Tetõsík Naptetõ egy kész elem, elõre szerelt burkolókerettel. - hatékony a berendezés helyes méretezése által (Kérje szakembereink segítségét!) - környezetbarát egyáltalán nincs károsanyag-kibocsátás - csúcstechnológia A Bramac napkollektorok a magas szelektivitású abszorber felületükkel a legújabb technológiának felelnek meg, mellyel optimális hatásfokot garantálnak. Figyelem: szerelésüket és üzembe helyezésüket csak szakember végezheti! Bramac napkollektorok igénybe vehetõk: Családi házak, társasházak, emeletes házak, közintézmények esetén. Melegvízkészítés napenergiával: 20 -os tetõhajlásszögtõl, személyenként csupán 1,5 m 2 Bramac napkollektorral akár 75%-os arányban lehet lefedni az éves melegvízszükségletet napenergiával. Fûtésrásegítés, részben napenergiával: 35 -os tetõhajlásszögtõl, megfelelõ, déli tájolás esetén a Bramac napkollektorok olyan gazdaságosak és hatékonyak, hogy az így keletkezõ hõ már fûtésrásegítésre is használható. Medence: Átmeneti idõszakban a medence hõmérséklete egy szolár berendezés segítségével 5 C-kal emelkedhet kwh/m 2 A globálsugárzás (kwh/m 2 ) átlagos évi összege Magyarországon Forrás: Országos Meteorológiai Intézet Magyarországon egy év alatt a földet érõ napsugárzásból eredõ energia 1200 kwh/m 2. Helyenként ez az érték meghaladja a 1300 kwh/m 2 értéket. Hazánkban éves szinten a napos órák száma olyan magas, hogy a szolár berendezések biztonságosan és hatékonyan üzemeltethetõk. Az éves napenergia 85%-a március és október között ér el minket. Ha ezt a napenergiát szolgálatunkba állítjuk, akkor évente min. nyolc hónapon keresztül a használati vizet 60 C-ra tudjuk felmelegíteni vele. A fennmaradó idõben kiegészítõ fûtést kell alkalmazni. Ez azt jelenti, hogy egy háztartás teljes melegvízigényének 75%-át lehet kiváltani napenergiával. 10

11 Szolár ABC A legfontosabb fogalmak a szolár világából Abszorber Az abszorber a napkollektor azon része, mely a beesõ napsugarakat elnyeli és hõenergiává alakítja. Az abszorber által termelt hõenergiát a szolár folyadék hõcserélõkön (abszorber csövek) keresztül adja át. Többnyire egy speciális kezeléssel ellátott, lemez fogadófelületbõl és ráforrasztott, vagy közvetlenül a lemezre préselt illetve hengerelt csövekbõl áll, mely csõvezetékeken a szolár folyadék (víz és fagyálló keveréke) átfolyik. Az abszorberen képzõdõ energiát az abszorpció és emisszió viszonyával fejezik ki. Például: 95% abszorpció, 5% emisszió. Az abszorber felületre esõ energia több mint 95%-át elnyeli, és az átalakult hõ kevesebb, mint 5%-át sugározza vissza. Biztonsági üveg Vasszegény: minél kisebb az üveg vastartalma, annál kevesebb napfényt ver vissza. Prizmásított: Az üveg prizmásítása a tükrözõdés mentesítésére és a kollektor optikájának javítására szolgál. Bruttó felület A kollektor külsõ körvonala által határolt terület. Elõremenõ A szolárkör azon csõvezeték része, amelyben a felmelegedett szolár folyadék a kollektorból a tároló felé áramlik. EPDM gumitömítés (etilén-propilén-diene-monomer) Fagybiztos, ragasztható, rugalmas, nagyon jól ellenáll az UV károsító hatásainak és a magas hõmérsékletnek, nagyon hosszú élettartam. Fényáteresztõ képesség Az üvegek a fénysugarak egy részét visszaverik, elnyelik. Az üveg fényáteresztõ képessége azt jelenti, hogy a rá érkezõ fénybõl mennyit enged át. Minél kevesebb fénysugár verõdik vissza az üvegfelületrõl illetve nyelõdik el az üvegben, annál jobb az üveg fényáteresztõ képessége, ezáltal több fénysugár jut át az üvegen az abszorber felületre. A transzmissziós fok az üvegfelület áteresztõképességét jelenti. Használati víz Ivóvíz, amit mosáshoz, takarításhoz, mosogatáshoz, tusoláshoz, fürdéshez stb. használunk. Hatásfok 0 (ejtsd éta): megadja, hogy a kollektorra érkezõ napenergia hány százaléka alakítható át hõvé. Példa: 80,5% hatásfok azt jelenti, hogy a kollektorra érkezõ napenergia 80,5% -a hasznosítható, alakítható át hõvé. A fennmaradó 19,5% veszteség, ami a fény üvegen ill. abszorberen való visszaverõdésébõl, elnyelõdésébõl valamint hõleadásból adódik. 00 = 0,805 azt jelenti, hogy a kollektorra érkezõ napenergia 80,5 %-a alakul át hõvé, amikor 0 C a hõmérsékletkülönbség a külsõ hõmérséklet és kollektor közepes hõmérséklete között. Ez az optikai hatásfok. 00,05 = 0,62 azt jelenti, hogy a kollektorra érkezõ napenergia 62%-a alakul át hõvé, amikor 40C -os hõmérsékletkülönbség van a külsõ hõmérséklet és a kollektor közepes hõmérséklete között, és 800 W/m 2 -ben sugárzási intenzitás áll fent (40/800 = 0,05). High-Flow rendszer Az ún. High-Flow rendszerben (angol high flow = gyorsan folyó) m 2 -ként és óránként megközelítõleg 50 liter hõközvetítõ folyadék kering. Hõveszteségi együttható a 1 (W/m 2 K) - lineáris hõveszteségi együttható: a kollektor konvekciós hõveszteségére vonatkozó érték. a 2 (W/m 2 K 2 ) - másodfokú hõveszteségi együttható: a kollektor sugárzásos hõveszteségére vonatkozó érték. Közvetlen sugárzás Napsugárzás, ami közvetlenül a napból a kollektorra jut. Sokkal intenzívebb, mint a szórt sugárzás. Évente kb. ugyanannyi szórt és közvetlen sugárzás éri a kollektort. Low-Flow rendszer Az ún. Low-Flow rendszerben (angol low-flow = lassan folyó) m 2 -ként és óránként 25 liternél kevesebb hõközvetítõ folyadék áramlik. Az átáramló mennyiség csökkentését a nagy felületû szolárrendszerek esetén alkalmazzák: kisebb átáramló mennyiség nagyobb hõmérsékletkülönbséget tesz lehetõvé a tároló és kollektor között, továbbá kisebb átmérõjû csõvezetékek és kisebb, energiatakarékosabb szivattyúk alkalmazhatók. A magasabb elõremenõ hõmérséklet miatt a csõvezetékeket vastagabb hõszigeteléssel kell ellátni. Síkkollektor A síkkollektor egy olyan napkollektor, ahol az abszorber egy sík, hõszigetelt házban van elhelyezve, amit egy üveglappal zárnak le. Szabad üvegfelület (apertur felület) Kollektor üvegfelülete, amin keresztül a napsugarak a kollektorba érkeznek. Szoláris fedezeti arány Megadja, hogy egy fogyasztó hõigényének (pl: melegvízfogyasztás éves hõigénye) hány százalékát termelte meg a szolár rendszer. Szórt sugárzás Napsugárzás, ami minden irányból - felhõkön, ködön, hegyeken és épületeken történõ szétszóródás után - érkezik. Tetõbe történõ szerelés A kollektort meglévõ, bizonyos tetõhajlásszöggel rendelkezõ tetõfedõ anyag helyére építik be. U - érték (korábban k - érték) Hõátbocsátási tényezõ (W/m 2 K), mely megadja az 1 m 2 felületen 1 C hõmérsékletkülönbség hatására átáramló hõmennyiséget. Minél kisebb ez az érték, annál jobb az adott anyag, szerkezet hõszigetelése. Visszatérõ A szolárkör azon csõvezeték része, amiben a szolár folyadék a tárolótól a kollektorhoz áramlik vissza. 11

12 Kollektorok méretei és elnevezésük Bramac Tetõsík Naptetõ - tetõsíkba szerelhetõ megoldás Méretek és súly: BSD10E Sz x M : 5360 x 2380 mm Felület: 10,16 m 2 Súly: 300 kg BSD8E Sz x M : 4310 x 2380 mm Felület: 8,14 m 2 Súly: 260 kg BSD6E Sz x M : 3260 x 2380 mm Felület: 6,13 m 2 Súly: 210 kg BSD4E Sz x M : 2360 x 2380 mm Felület: 4,11 m 2 Súly: 150 kg Típus megnevezése az osztrák nevébõl vezethetõ le: BSD4E - Bramac SolarDach 4 m 2 Eindeckrahmen, Bramac Tetõsík Naptetõ burkolókerettel együtt 4 m 2 12 A Bramac Tetõsík Naptetõ a legkorszerûbb megoldásokkal készült: - vasszegény, prizmásított biztonsági üveg - magasszelektivitású vákuumbevonatos rézabszorber - hõmérsékletnek ellenálló szigetelés - alumíniumból készült, csavarozott üvegszegély EPDM gumitömítéssel - alumíniumból készült, elõre szerelt burkolókeret - 10 év garancia - Solar Keymark tanúsítvány, reg.szám 011-7S561 F - ÉME azonosító: A-45/ S561 F

13 Mûszaki adatok Bramac Tetõsík Naptetõ - tetõsíkba szerelhetõ megoldás Minõség A BSD Bramac Tetõsík Naptetõ elõre szerelt burkolókerettel optimális megoldást jelent a tetõbe történõ szereléshez. A bécsi Arsenal Research intézet által került bevizsgálásra az európai EN szabvány szerint, továbbá a BSD Bramac Tetõsík Naptetõ a Solar Keymark Európa-szerte érvényes minõségjelével is rendelkezik. Mûszaki adatok Kollektor típusa abszorber felület üvegfelület bruttó felület BSD4E 3,60 m 2 3,70 m 2 4,11 m 2 BSD6E 5,40 m 2 5,55 m 2 6,13 m 2 BSD8E 7,20 m 2 7,40 m 2 8,14 m 2 BSD10E 9,00 m 2 9,24 m 2 10,16 m 2 Burkolókeret nélküli méretek Méretek burkolókerettel együtt BSD4E 2026 x 2030 x 110 mm 2360 x 2380 x 110 mm BSD6E 3019 x 2030 x 110 mm 3260 x 2380 x 110 mm BSD8E 4012 x 2030 x 110 mm 4310 x 2380 x 110 mm BSD10E 5005 x 2030 x 110 mm 5360 x 2380 x 110 mm Kollektor súlya Abszorber feltöltõmennyisége (60 cm rozsdamentes hullámcsõvel együtt) BSD4E 150 kg 2,62 L BSD6E 210 kg 3,83 L BSD8E 260 kg 5,05 L BSD10E 300 kg 6,27 L Abszorber anyaga magas szelektivitású vákuumbevonat 0,2 mm vastag rézlemez 8 x 0,5 mm-es réz hárfacsõvezeték/ abszorbermezõ Abszorpció (%) > 95 Termikus emisszió (%) < 5 Szigetelés 50 mm vastag szolár kõzetgyapot Szerkezet felépítése fa szórt és direkt napsugárzás visszaverődés konvekciós hőveszteség abszorber szórt sugárzás visszaverődés konvekciós hőveszteség hőszigetelés üveg időjárási befolyások (eső, szél, hó) hasznos hő Mûszaki adatok Üveg 4 mm vastag, vasszegény, strukturált, edzett szolár biztonsági üveg Fény transzmissziós tényezõ > 91% Sugárzás transzmissziós tényezõ > 90% Teljes sugárzás átlépés 91% Üvegszegély 2 részes, eloxált alumínium Tömítés UV sugárzásnak és magas hõmérsékletnek ellenálló EPDM gumi Burkolókeret 0,8 mm vastag alumínium, készre szerelt Burkolókeret szín bronz, RAL 8019 Csatlakozások 60 cm hosszú, flexibilis, szigetelt rozsdamentes csõ 3/4" bm lapostömítésû hollandi csatlakozással és réz 18x3/4 km forrasztható menetes idommal Hidraulikai kialakítása hárfa szerkezet Átfolyási mennyiség High Flow kb. 50l/m 2 h 10 m 2 felett Tichelmann-elv alapján kapcsolva Low Flow 25l/m 2 h-ig kb. 20 m 2 -ig sorba kapcsolva Hõmérsékletérzékelõ kb. 60cm hosszú, helye 8 mm átmérõjû, hõmérsékletnek ellenálló tömlõ Max. üzemi nyomás 10 bar Beépítés 20 és 80 közötti hajlásszögû tetõbe Vizsgálati eredmények Hatásfok 0 0 * 80,3 % Lineáris hõveszteségi együttható a1 [W/m 2 K] 3,8 Másodlagos hõveszteségi együttható a2 [W/m 2 K 2 ] 0,01 Beesési szög kollektorfaktor K (50 ) 0,95 Stagnálási hõmérséklet 210 Solar Keymark regisztrációs száma 011-7S561F *az EN teljesítményteszt alapján abszorber felületre vonatkoztatva 13

14 A Bramac Tetõsík Naptetõ beszerelése Gyerünk a tetõre!

15 Szükséges elõkészületek Bramac Tetõsík Naptetõ beépítéséhez Az alábbiakban röviden ismertetjük a Bramac Tetõsík Naptetõ beépítésének lépéseit idõrendi sorrendben: 1. A Bramac Naptetõ helyzetének meghatározása A Bramac Naptetõ elhelyezésénél törekedni kell arra, hogy az a taréjgerinc közelébe kerüljön. Ennek oka: - nincs, vagy nagyon csekély mértékû az árnyékolási veszély - a taréjgerinc közelében a hó hamarabb leolvad - lehetõség van a csõvezetékek csatlakoztatására a taréjgerinc alatti légtérben 2. A napkollektor jobb oldali helyének megjelelölése Az alsó tartóléc helyének meghatározása után a jobb oldali tetõszéltõl kell a kollektor helyét megállapítani. - a vízhorony külsõ élétõl balra kell mérni 23 cm-t - a szarufával párhuzamosan zsinórjelet kell elhelyezni - erre a vonalra lesz késõbb helyezve a kollektor jobb oldali széle 3. A kollektor közepének megjelelölése és helyzetének ellenõrzése A zsinórozástól (a burkolókeret jobb széle) számítva az A méretet balra ki kell mérni (ez jelzi majd a kollektor közepét). Az A méret függ a kollektor típusától. Típus: BSD4E BSD6E BSD8E BSD10E A méret 118,0 cm 163,0 cm 215,5 cm 268,0 cm A kollektor középtengelyének lehetõleg két szarufa közé kell esnie, hogy a kollektor csatlakozócsöveit beépítéskor akadálytalanul a tetõbe lehessen vezetni (ne szoruljanak a kollektor alá, ill. ne sérüljenek). Pozicionálás Pótlécek elhelyezése felső rögzítőléc rozsdamentes hullámcső hollandi csatlakozással DN = tetőhajlásszög alsó tartóléc állított támaszléc KN = kollektor dőlése = min. 10 -kal nagyobb, mint a tető dőlése bedaruzásnál 15 15

16 Gyors és egyszerû szerelés az elõre szerelt burkolókeretnek köszönhetõen Az emelõkötelet az erre a célra gyárilag elõkészített függesztési pontokhoz kell csatlakoztatni, majd a fóliát felvágni és a kollektort kicsomagolni. 2. A raklapot a kollektor aljáról le kell csavarozni Az eresz oldali köpenyt ki kell hajtogatni. 4. A tartóléceket el kell helyezni a tetõn A papírsablon segítségével el kell készíteni a csatlakozócsövek helyét. 6. A csatlakozócsövek áttörése fölött páraelvezetõ csatornát kell elhelyezni, mely a kollektor csomagolásában megtalálható A kollektort vízszintesen a tetõ fölé kell emelni. 8. A kollektort elhelyezése elõtt a tetõsíknál 10 -kal meredekebb dõlésûre kell állítani. 16

17 Bramac Tetõsík Naptetõ Panelenként kb. 30 perc a szerelési idõ A kollektort a mellékelt csavarokkal a pótlécekhez kell rögzíteni. 10. A függesztõ szemeket ki kell csavarni, majd azok helyén a kollektort szintén rögzíteni kell A csavarokat a mellékelt takarólemezzel kell fedni. 12. A fedés a burkolókerethez csatlakozik A köpeny hátoldalán lévõ ragasztócsík védõfóliáját el kell távolítani. A ragasztási felületnek mindig pormentesnek és száraznak kell lennie. 14. A köpenyt a fedõanyag profiljára kell formázni Beépített kollektor. Figyelem! Beépítési útmutató minden kollektorhoz mellékelve van! 17

18 Kollektormetszetek Bramac Tetõsík Naptetõ - tetõsíkba szerelhetõ megoldás Kollektor felsõ részének metszeti képe szorítóléc kollektor keret rögzítõ csavar álló borda tetõcserép szolár biztonsági üveg ellenléc alátéthéjazat deszkázat szarufa magas szelektivitású abszorber szigetelés kollektor hátlap tetõléc felsõ támaszléc 30/50 csavarozva felsõ támaszléc felsõ széle 200 cm Kollektor alsó részének metszeti képe szorítóléc tetõcserép köpeny rögzítõ csavar kollektor keret szolár biztonsági üveg magas szelektivitású abszorber szigetelés kollektor hátlap tetõléc ellenléc alátéthéjazat deszkázat szarufa 18 állított támaszléc (a köpenyrész alátámasztására) alsó tartóléc 30/50 csavarozva felfekvõléc változó léctávolság állított támaszléc távolsága 9,5 cm tartóléc távolság támaszléc távolság 19 cm 200 cm

19 Kollektor bal oldali metszete tetõcserép 80 mm állóborda távolság kül. kollektorfelületek esetén: 4 m 2 =84 mm 6 m 2 =38 mm 8 m 2 =66 mm 10 m 2 =95 mm ellenléc 70 mm szolár biztonsági üveg magas szelektivitású abszorber szigetelés kollektor hátlap tetõléc alátéthéjazat deszkázat kollektor kerete 40/75 szarufa Kollektor hosszanti metszete tetõcserép tetõléc ellenléc alátéthéjazat szarufa deszkázat tartóléc csavarozva felfekvõléc 9,5 cm 19 cm 200 cm 19

20 Méretek és jelölések Bramac Modul Naptetõ - tetõsík fölé szerelhetõ megoldás Méret és súly: Bramac Modul Naptetõ, álló kivitelben Sz x M: 1170 x 2178 m Felület: 2,55 m 2 Súly: 42 kg Bramac Modul Naptetõ, fekvõ kivitelben Sz x M: 2178 x 1170 mm Felület: 2,55 m 2 Súly: 42 kg Típus megjelölése osztrák nevébõl vezethetõ le: AWK h = AluWannenKollektor Hochformat - álló kivitelû Bramac Modul Naptetõ AWK q = AluWannenKollektor Querformat - fekvõ kivitelû Bramac Modul Naptetõ 20 A Bramac Modul Naptetõ a legkorszerûbb megoldásokkal készült: - vasszegény, edzett biztonsági üveg - magasszelektivitású vákuumbevonatos rézabszorber - hõmérsékletnek ellenálló szigetelés - alumíniumból készült üvegszegély - mélyhúzott alumínium ház, mely teljesen ellenáll a szélsõséges idõjárásnak - 10 év garancia - Solar Keymark tanúsítvány, reg.szám 011-7S956 F - ÉME azonosító: A-110/ S956 F

21 Mûszaki adatok Bramac Modul Naptetõ - tetõsík fölé szerelhetõ megoldás Minõség A Bramac Modul kollektorok optimális megoldást jelentenek a tetõre történõ szereléshez. A stuttgarti Termodinamikai és Hõtechnikai Intézet (Institut für Thermodynamik und Wärmetechnik) vizsgálta be az európai EN szabvány alapján. A Bramac Modul Naptetõk ezen kívül az Európa-szerte érvényes Solar Keymark minõsítéssel is rendelkeznek. Mûszaki adatok Mûszaki adatok Kollektor típusa abszorber felület üvegfelület bruttó felület AWK h 2,26 m 2 2,34 m 2 2,55 m 2 AWK q 2,26 m 2 2,34 m 2 2,55 m 2 AWK h AWK q Méretek 1170 x 2178 x 105 mm 2178 x 1170 x 105 mm Kollektor súlya Feltöltõmennyiség AWK h 42 kg 1,64 l AWK q 42 kg 1,46 l Abszorber anyaga magas szelektivitású vákuumbevonat 0,2 mm vastag rézlemez 11 abszorbercsõ 8 x 0,5 mm rézcsõvel Abszorpció (%) > 95 Termikus emisszió (%) < 5 Szigetelés 60 mm vastag szolár kõzetgyapot Keret felépítése alumínium időjárási befolyások (eső, szél, hó) Üveg 3,2 mm vastag, vasszegény prizmásított, edzett ESG szolár biztonsági üveg Fény transzmissziós tényezõ >92% Sugárzás transzmissziós tényezõ >90% Teljes sugárzás átlépés 92% Üvegszegély alumínium Tömítés EPDM gumi, UV-álló, magas hõmérsékletnek ellenáll Csatlakozások 1 x 3/4" km 1 x 3/4" hollandi Hidraulikai szerkezet hárfa szerkezet Térfogatáram High Flow, kb. 50l/m 2 h 10 m 2 felett Tichelmann-elv alapján kapcsolva Low Flow 25l/m 2 h-ig kb. 20 m 2 -ig sorba kapcsolva Hõmérsékletérzékelõ helyének átmérõje 8 mm Max. üzemi nyomás 10 bar Beépítés tetõsík fölé (15 és 70 tetõhajlásszög között) szórt és direkt napsugárzás visszaverődés konvekciós hőveszteség visszaverődés szórt sugárzás abszorber konvekciós hőveszteség üveg hasznos hő Vizsgálati eredmények Hatásfok 0 0 * 79,3 % Lineáris hõveszteségi együttható a1 [W/m 2 K] 3,562 Másodlagos hõveszteségi együttható a2 [W/m 2 K 2 ] 0,01 Beesési szög kollektorfaktor K (50 ) 0,94 Stagnálási hõmérséklet 226 Solar Keymark regisztrációs száma 011-7S956 F *az EN teljesítményteszt alapján abszorber felületre vonatkoztatva 21

22 Tetõre történõ szerelés lehetõségei Bramac Modul Naptetõ Bramac Modul Naptetõ párhuzamosan szerelve tõcsavarral Bramac Modul Naptetõ tartósín tetõhéjalás pl. cserépfedés tetõléc szarufa csavar alumínium tartókapocs keresztirányú tartóprofil 2 csavaranya, 2 alátét, 1 rugós alátét tõcsavar tömítéssel AWK25h, 0 esetén: 2204 mm AWK25q, 0 esetén: 1194 mm Bramac Modul Naptetõ megdöntve szerelve tõcsavarral csavar Bramac Modul Naptetõ tartósín tartósín 2 csavaranya, 2 alátét, 1 rugós alátét tetõhéjalás pl. cserépfedés tetõléc tõcsavar tömítéssel szarufa AWK25h, 20 és 45 esetén: 2102 mm AWK25q, 20 esetén: 1353 mm AWK25q, 45 esetén: 1141 mm 22

23 Bramac Modul Naptetõ párhuzamosan szerelve szolár tetõhoroggal Bramac Modul Naptetõ tartósín tetõcserép tetõléc szarufa csavar alumínium tartókapocs keresztirányú tartóprofil rögzítõ csavarok szolár tetõhorog AWK25h, 0 esetén: mm AWK25q, 0 esetén: mm szolár tetõhorog rögzítõcsavar Bramac Modul Naptetõ megdöntve szerelve szolár tetõhoroggal csavar Bramac Modul Naptetõ tartósín tartósín tetõcserép tetõléc szarufa szolár tetõhorog szolár tetõhorog rögzítõcsavar AWK25h, 20 és 45 esetén: mm AWK25q, 20 esetén: mm AWK25q, 45 esetén: mm 23
