1 DIASAFE BALLASTED LEESÉS ELLENI VÉDELEM DiaSafe Ballasted Glide maximális mozgás maximális szabadság optimális biztonság

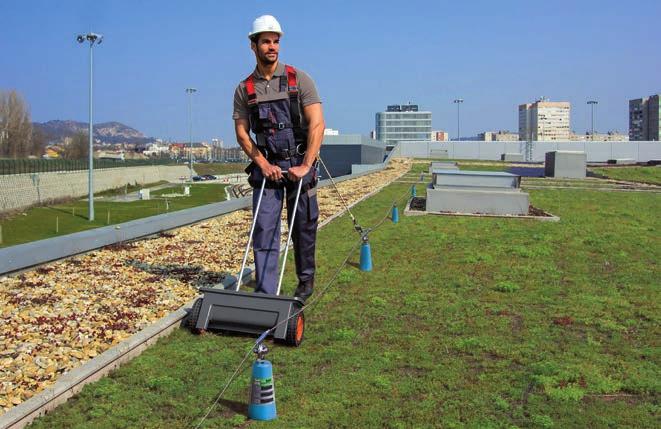

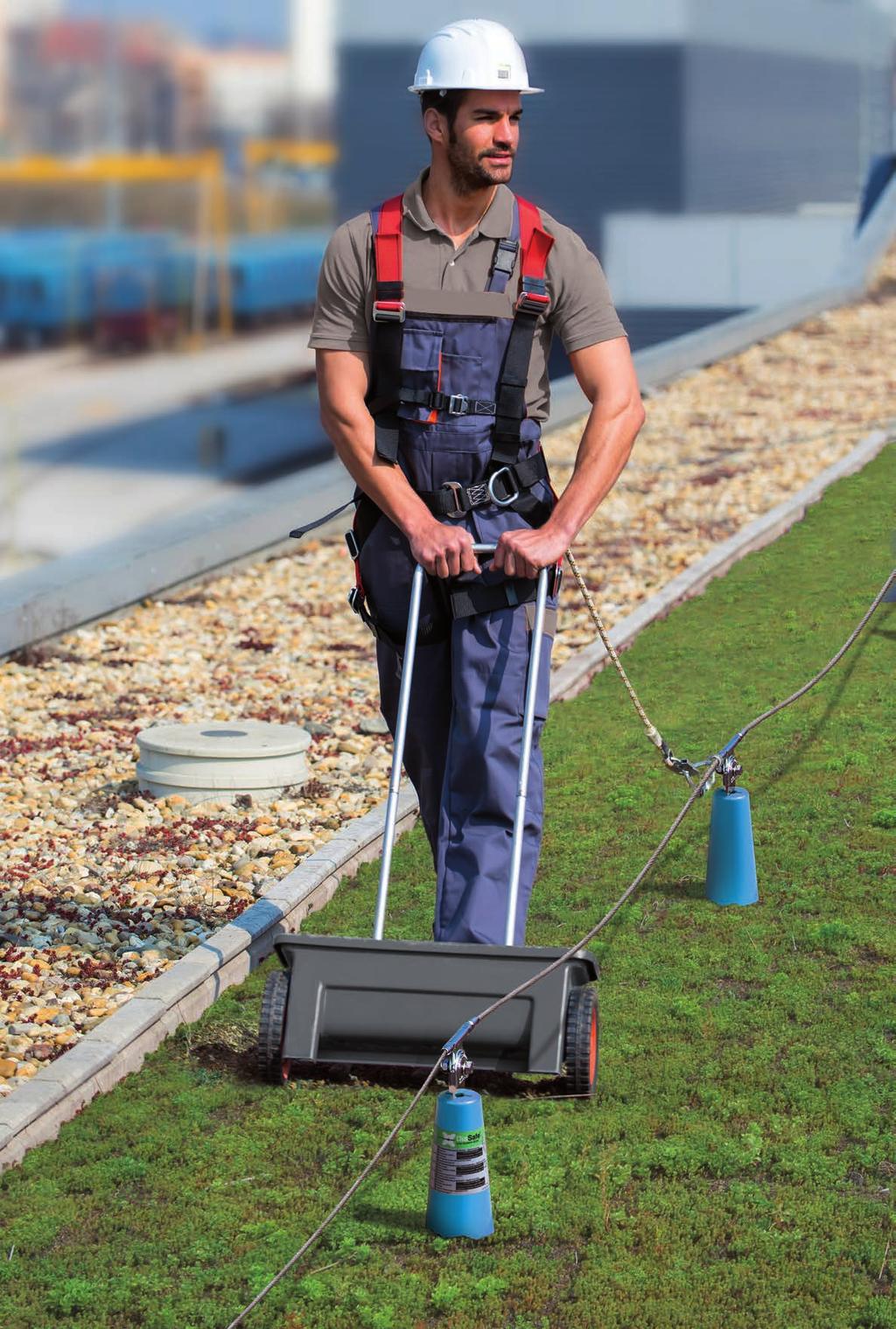

2 BEVEZETŐ BEVEZETŐ JOGI KÖVETELMÉNYEK Minden személyt, aki magasban végez munkát, biztosítani kell a leesés ellen. Ezt a munkvégzés közbeni védelmet a munkáltatónak és/vagy az épület tulajdonosának, üzemeltetőjének, fenntartójának kötelessége biztosítani. Erre a biztonsági követelményre az építészeknek is figyelemmel kell lenni a tervezésnél. Minden DiaSafe rendszer többszörösen megfelel a legújabb EU-s szabványoknak. A rendszer tökéletes működését sok száz teszt támasztja alá, melyek több független hitelesítő intézet felügyelete alatt a saját termékfejlesztési és kísérleti központunkban zajlottak. TERMÉKLEÍRÁS A DiaSafe Ballasted Glide egy súlyleterheléssel rögzített biztonsági rendszer, amely biztosítja a tetőn munkát végző személyeket, miközben szabad mozgást biztosít a kikötési vonal mentén. A sodronytartó oszlopok felett, a rendszer erre a célra kifejlesztett átfutókocsija (DiaGlider) biztosítja a folyamatos haladást, a rácsatlakozás megszakítása nélkül. A rendszerre való fel- vagy lecsatlakozás a kikötési vonal mentén bárhol lehetséges. A rendszer, a tető kavicsolásának vagy ültetőközegének a súlyát hasznosítja a leeső személy visszatartására, vagy a leesés megakadályozására. Ennek köszönhetően nem kell a tető szerkezetét és a vízszigetelést átfúrni, megrongálni. MINŐSÉGBIZTOSÍTÁS A DiaSafe rendszereket, az egyik legelismertebb vizsgáló intézet, a TÜV Ausztria vizsgálta be. A gyártó ISO 9001 és ISO es minőségbiztosítási tanúsítványa garantálja a lehető legmagasabb gyártási minőséget, az anyagok kiválasztásától a végső minőségellenőrzésig. SZABVÁNYI HÁTTÉR Lásd a DiaSafe Ballasted Glide Műszaki Kézikönyvben! Háromszoros tesztelés, háromszoros biztonság! MŰSZAKI ADATOK DiaSafe Ballasted Glide Glide Solo Glide Duo Terhelőszőnyeg mérete 3 3* m 5 5 m Minimum terhelő súly 80 kg/m 2 Felhasználók száma 1 személy 2 személy Max. tetődőlésszög 5 * Megjegyzés: A 3 3 m-es terhelőszőnyeg és 200 kg/m 2 terhelő súly mellett a rendszer alkalmas két személy megtartására. 2

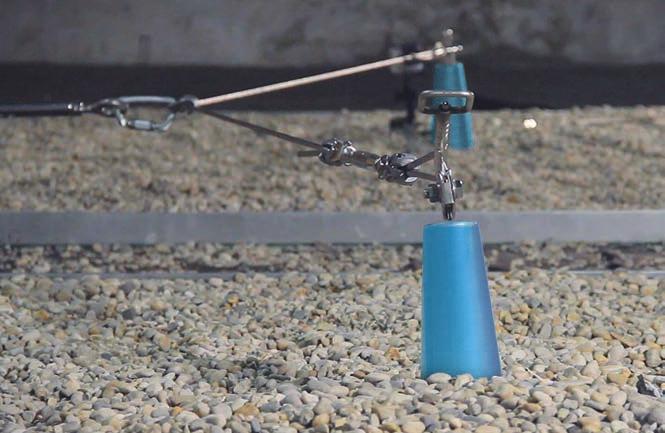

3 ELŐNYÖK MINDEN RÉSZLETÉBEN MEGTERVEZVE UV álló műgyanta műgyanta integrált geotextília acél megerősítés ELŐNYÖK ÁTFUTÓ RENDSZER A rendszerhez a személyi védőfelszereléssel csatlakozó munkát végzőnek maximális szabadságot biztosít mozgása közben, mivel a DiaGlider szabadon csúszik a sodronyon, és az oszlopfejeken át. KÖNNYŰ ÉS GYORS BEÉPÍTÉS A rendszer kevés összetevőből áll, emiatt a beépítés egyszerű. Megfelelő szaktudással a beépítés időigénye alacsony. NÉGYÉVSZAKOS HASZNÁLAT A DiaSafe rendszer téli körülmények között is használható. IPARI ÉS TENGERPARTI KÖRNYEZET A DiaSafe termékekhez használt anyagok ellenállnak az ipari területekre jellemző savas környezeti hatásoknak és a tengerpartoknál tapasztalható sós korrodálódásnak is a gondosan kiválasztott alapanyagminőségnek köszönhetően. HŐHÍD- MENTESSÉG A rendszer különleges kialakításának köszönhetően, nem jön létre hőhíd az épület szerkezete és a DiaSafe rendszer között, így járulva hozzá az energia- és költséghatékonysághoz, valamint a penészesedés megelőzéséhez. ÉRINTETLEN VÍZSZIGETELÉS A DiaSafe rendszereket a leterheléses megoldásuk miatt nem kell szerkezetileg a tetőhöz rögzíteni, így a tető vízszigetelése érintetlen, ép marad. TETŐTÍPUSTÓL FÜGGETLEN TELEPÍTHETŐSÉG A DiaSafe rendszerek telepíthetőek egyenes és fordított rétegrendű lapostetőkre is, bármilyen szerkezeti építőanyagra (beton, acél, fa, stb.) és bármilyen vízszigetelő anyagra (Bitumen, PVC, EPDM, stb.). 3

4 ALKALMAZÁS ALKALMAZÁS MEGENGEDETT TETŐDŐLÉSSZÖG A DiaSafe Ballasted rendszer lefeljebb 5 -os tetődőlésszögig alkalmazható. DIASAFE BALLASTED GLIDE SOLO RENDSZER Egy személy biztonságos csatlakozására alkalmas rendszer. Standard 3 3m-es terhelőszőnyeg esetén, 80kg/m 2 leterhelés mellett egyetlen személy számára nyújt leesés elleni védelmet. DIASAFE BALLASTED GLIDE DUO RENDSZER Két személy biztonságos csatlakozására alkalmas rendszer. Standard 5x5m-es terhelőszőnyeg esetén, 80kg/m 2 leterhelés mellett két személy számára nyújt leesés elleni védelmet. VISSZATARTÓ FUNKCIÓ Visszatartó rendszerként történt tervezés és beépítés esetén a munkát végző személy nem kerülhet olyan pozícióba, amelyből megtörténhet a leesés, mert ebben az esetben a kötélzet a kikötési vonal és a tető széle közötti távolságnál rövidebb. ZUHANÁST FELFOGÓ FUNKCIÓ Zuhanást felfogó rendszerként történt tervezés és beépítés esetén lehetővé válik a tetőn való túlnyúlás, mivel a kötélzet hosszabb a kikötési vonal és a tető széle közti távolságnál, de egy esetleges leesés során a rendszer a zuhanó testet csillapítottan felfogja, így védve a felhasználót a leesés következményeitől. KAVICSTETŐ ZÖLDTETŐ 4 5 ÉPÜLETFELÚJÍTÁS A DiaSafe Ballasted rendszer ideális épületfelújítások során, mivel szerkezetileg független az épülettől. RÉTEGFELÉPÍTÉS 1 Növényzet 2 Terhelő réteg 3 DiaSafe ellenszán 4 Szűrő geotextília 5 Vízelvezető és tároló lemez 6 Védő geotextília 7 Gyökérálló vízszigetelés 8 Tetőszerkezet 4

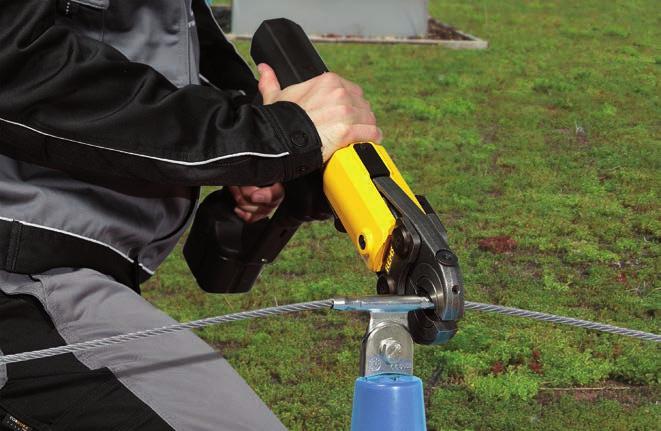

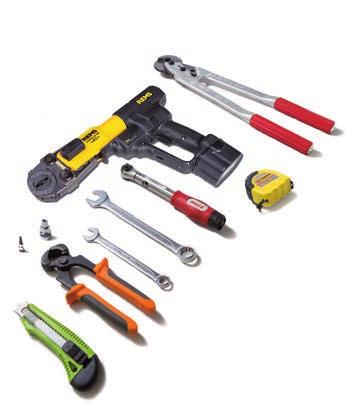

5 BEÉPÍTÉS PRÉSGÉP A DiaSafe Ballasted Glide rendszer a REMS radiális présgép használatával lett vizsgáztatva. A préselést ezzel a géppel, vagy a használni kívánt présgép gyártója által ezzel egyenrangúnak ítélt géppel szabad elvégezni. Minden esetben a megfelelő T12 jelzésű préspofával kell a préselést elvégezni. BEÉPÍTÉS SZERSZÁMKÉSZLET 1 A védőgeotextília lerakása után, helyezze el a rendszeroszlopokat a tervben megadott pozíciókba és ezekre helyezze rá a terhelőszőnyeggel ellátott ellenszánt. 2 Hajtogassa ki gyűrődésmentesen a terhelőszőnyegeket, ezen egyenletesen terítse el a terhelőréteget, majd győzödjön meg a terhelőréteg megfelelő vastagságáról. 3 Szerelje fel az átcsúszást biztosító oszlopfejeket, majd feszesen fűzze végig a sodronykötelet. A szerelési útmutató szerint préselje rá az oszlopfejeket a sodronykötélre, majd gondoskodjon az utolsó szakasz sodronyának megfeszítéséről. Végül helyezze rá a kúpra a kontroll címkét és az érvényesítő matricát. MŰSZAKI KÉZIKÖNYV Jelen prospektus nem helyettesíti a szakszerű beépítéshez szükséges műszaki kézikönyvet. 4 A rendszer telepítését követően az átadás-átvétel alatt kerül sor a DS Szervizkönyv kitöltésére, melyben rögzítésre kerülnek a rendszer fő paraméterei. 5

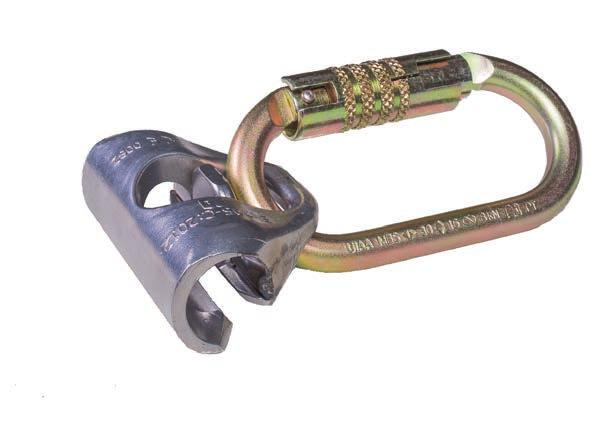

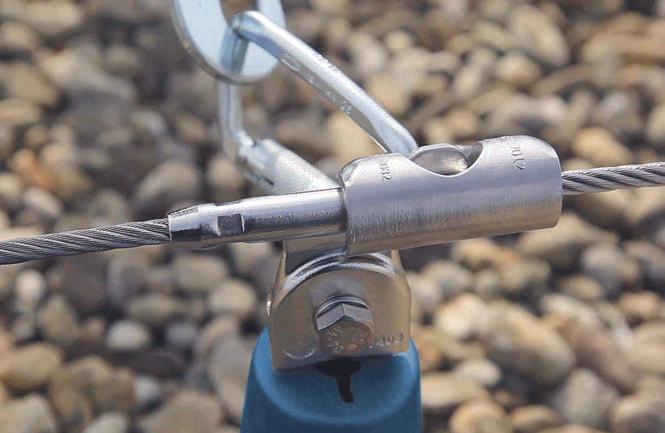

6 RENDSZERELEMEK RENDSZERELEMEK DIAGLIDER ÉS KARABÍNER Magas szilárdságú ötvözetből készült átfutókocsi, mely biztosítja a tetőn való szabad mozgást és a rendszer bármely pontjához való csatlakozást. Az átfutókocsihoz egy biztonsági karabíner rögzül, amely egyben biztosítja, hogy az átfutókocsi csatlakoztatva maradjon a kikötési sodronyhoz. AMŐBA FORMÁJÚ ELLENSZÁN INTEGRÁLT BIZTONSÁGI LETERHELŐ SZŐNYEGGEL Minden részletében mérnökileg kidolgozott üvegszál és acél erősítésű műanyag elem. A polipropilénből készült terhelőszőnyeg egy amőba alakú talplemezbe integrálódik, melynek közepén egy felső határértéken eltörő tartókúp helyezkedik el. DIASAFE BALLASTED GLIDE TARTÓOSZLOP Saválló köracélból hajlított és hegesztett oszlop. Standard magassága 30 cm, mely egyedi méret esetében 140 cm-ig növelhető. DS GLIDE ÁTFUTÓKOCSIS OSZLOPFEJ A tartóoszlophoz erősítve biztosítja a sodrony tartását a DIAGLIDER átfutókocsi szabad áthaladásához, saválló acélöntvényből. DS NEMESACÉL SODRONYKÖTÉL Saválló acélból készült sodrony amely a rendszer tartóoszlopait köti össze és amelyen a DIAGLIDER átfutókocsi mozog. PRÉSELHETŐ SZÖGLETES VÉGLEZÁRÓ A szögletes véglezáró a kikötési vonal végén préseléssel rögzíti a sodronyt. PRÉSELHETŐ SODRONYFESZÍTŐ A rendszer utolsó oszlopköze közötti sordony megfeszítésére szolgál, valamint alkalmas sodrony toldására is. 6

7 TERVEZÉS Szeretne segítséget a DiaSafe rendszer tervezéséhez? Írjon nekünk: info@diadem.com TERVEZÉSI ALAPELVEK A rendszer kiépítésének tervét a gyártó vagy a gyártó által DiaSafe tanúsítvánnyal felruházott tervező készítheti el. Tervezéskor figyelembe kell venni az épület tulajdonságait és a helyi adottságokat. Lehetőség szerint visszatartó típusú rendszereket szükséges tervezni. A tervezőnek minden esetben jóvá kell hagyni minden egyes változtatást, ami az építkezés közben felmerül. Egyebek között, a tervnek tartalmaznia kell: a maximálisan engedélyezett felhasználók számát a személyes védőfelszerelés maximális hosszát a tartóoszlopok és egyéb rendszerelemek pontos elhelyezését a beépítendő rendszerelemeket a szükséges terhelési súlyt. TERVEZÉS A TERVEZÉSHEZ SZÜKSÉGES LEGFŐBB ADATOK 1 Tetőfelülnézeti rajz a különböző felületek magassági adataival, minden szinten (pl.: tetőszint, terasz, földszint, attikafal, felépítmények magasságai) 2 Homlokzati- és metszetrajzok magassági méretekkel 3 A tető hajlásszöge 4 Felépítmények vagy később elhelyezésre kerülő elemek elhelyezkedése 5 A tető rétegrendi felépítése 6 A leterhelő közeg anyaga (pl: ültetőközeg, kavics, burkolóelemek) 7 A rajzok dwg formátumban (mely meggyorsítja a tervezési folyamatot), amennyiben ez nincs, pdf fájlformátum is megfelelő. DIADEM beépítési terv 7

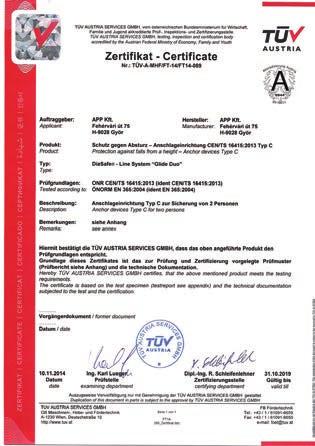

8 ONLINE TÁMOGATÁS ONLINE TÁMOGATÁS Vevőink elégedettségének érdekében cégünk létrehozott egy felhasználóbarát online rendszert. Az online rendszer kiválóan alkalmas arra, hogy támogatást nyújtson a DiaSafe rendszerek beépítésére és felülvizsgálatra jogosító oklevél megszerzésében. A weboldalon () pedig további letöltések segítik az érdeklődőt. diadem.com/diasafe LETÖLTÉSEK A DIADEM honlapon megtalálható a DiaSafe termékek legfrissebb műszaki dokumentációja, a vonatkozó szakmai irodalom és minden dokumentum, formanyomtatvány, mintaterv, mintametszet, amely szükséges lehet a rendszer szakszerű tervezéséhez, beépítéséhez, karbantartásához, valamint felülvizsgálatához. A rendszer beépítése előtt a beépítőnek kötelező a műszaki kézikönyv elolvasása és átfogó megértése. KIÍRÁSI SZÖVEG DISZTRIBÚTOR BEÉPÍTETT RENDSZEREK VIZSGÁLATA A rendszert a beépítést követően egy arra jogosultsággal rendelkező szakembernek kell átvizsgálnia és a használatot írásban engedélyeznie. A rendszer használatbavételi engedélye minden esetben maximum 12 hónapra érvényes, tekintettel az EN795:2012 és EN365:2004 szabványokban foglaltakra. CE minősített, leterheléssel rögzített, átfutókocsis leesés elleni- és visszatartó rendszer egy ( Glide Solo ) vagy két ( Glide Duo ) személy egyidejű használatára, maximum 5 hajlású lapostetőkön történő munkavégzés biztosítására, EN 795:2012 ( e óta érvényben) és CEN/TS 16415:2013 normák alapján vizsgálva, C osztályba sorolva, a vízszigetelés áttörése nélkül rögzítve, 8 mm-es nemesacél sodronnyal, savas/lúgos és sós tengerparti környezetnek is ellenálló (316) rozsdamentes acélból készült rendszerösszetevő elemekkel, DS amőba-ellenszánnal, üvegszál és acél erősítésű merevítő kúppal és figyelemfelkeltő zöld színű integrált biztonsági szőnyeggel, a merevítő kúpon rétegvastagság jelzéssel, száraz állapotban 80 kg/m 2 -es leterhelő súllyal, teljes felületen leterhelve, a gyártói utasításnak és szándéknak megfelelő módon, a gyártó által készített és az építész által jóváhagyott terv alapján átadásra készen szállítva és szerelve. DIADEM APP Kft. H 9028 Győr Fehérvári út 75. Hungary Tel.: info@diadem.com DIADEM ONLINE VIZSGÁZTATÓ RENDSZER diadem.com/onlinetest Igény szerint, időszakosan szervezünk tanfolyamokat azoknak a szakembereknek, akik szeretnének beépítésre és felülvizsgálatra jogosító oklevelet szerezni. Beépítésre, rendszerhasználat engedélyezésére, és éves felülviszgálatra jogosultak mindazok a személyek, szakemberek, akik ilyen irányú jogosultságukat az erre illetékes szabványügyi hivatalok, vagy vizsgáló intézetek valamelyikétől, vagy a DiaSafe gyártótól kapták meg. SZAKEMBEREINK KÉSZSÉGESEN MEGVÁLASZOLJÁK KÉRDÉSEIT További információ: info@diadem.com DIADEM bejegyzett védjegy Kiadó: APP Kft. Tulajdonos: Csizmadia Péter. A kiadványban szereplő képek, szövegek és illusztrációk felhasználása kizárólag a kiadó írásos engedélyével és forrásmegjelöléssel lehetséges. Minden jog fenntartva. A gyártói utasítások és a termékeink műszaki leírásai alapján elkészített tervek betartása minden esetben kötelező a biztonság és az emberi életek védelme érdekében. Az ismertetőben szereplő adatok és képek tájékoztató jellegűek, az esetleges nyomdai hibákért felelősséget nem vállalunk. A termék gyártási technológiájából eredő eltérések nem minősülnek hibának. Termékszám:
