1 Anyagvizsgálati módszerek a bűnüldözésben Okmányok kriminalisztikai vizsgálata Dr. Gál Tamás i.ü. vegyészszakértő

2 Írásszakértés? Grafológia? Okmányszakértés? Irat? Okirat? Okmány?

3

4 A kriminalisztikai írásvizsgálat két fő fajtája a technikai és a grafikai vizsgálat. A technikai munka része például a törölt, elhalványult, égett, tépett, elváltoztatott iratokon az írás részleges vagy teljes helyreállítása, az eredeti szövegtartalom rekonstruálása, az írásbenyomódások vizsgálata. A grafikai vizsgálat az írásszakértés sajátosságfeltáró,összehasonlító szakasza, amely során a szakértő a vitatott anyag(ok) kézeredetét állapítja meg

5 A grafológia görög eredetű szó, mely a grafo (=írás), valamint a logosz (=tudomány) szavak összetételéből keletkezett, jelentése: írással foglalkozó tudomány. Valójában azonban a grafológia nem tekinthető tudománynak, mert tudományosan megalapozott kutatások nem igazolták a grafológia kijentéseit. Tárgya az emberi kéz által létrehozott grafikum: rajz, firka, de leginkább a kézírás

6 Igazságügyi Minisztérium (IM) 2016 márciusában törölte a grafológusokat a szakértők listájáról, így többé nem lehetnek szakértők bírósági ügyekben. Az igazságügyi miniszter állásfoglalást kért a Belügyminisztériumtól, az Emberi Erőforrások Minisztériumától, illetve a Magyar Tudományos Akadémiától (MTA), továbbá vizsgálta a szakértők által vezetett ügynyilvántartásokat is, ezek alapján döntöttek

7 A Grafológia célja, feladata a személyiségjellemzők feltárása a kézírás alapján. Az írásszakértés kézírásra vonatkozó feladata elsősorban az írásazonosítás. Különböző módszerekkel dolgoznak, vizsgálatuk tárgya azonban megegyezik, így szakmai kompetenciahatáraik érintkeznek. Az írásszakértés csak a látható és bizonyítható egyezések és eltérések vizsgálatával foglalkozik, amelybe a személyiségre vonatkozó elvont, intuitív következtetések nem tartozhatnak bele

8 Az írásszakértői vizsgálat feltárja: -az írásszínvonal, -a koordinációs szint, -a vonalminőség, -a dőlés, -a zónaarány, -a méret, -a kéznyomás, -a kiterjedés, -az ékezetek elhelyezése, -az írás-vonal iránya, formája, -a sortávolság, -a margóméret, -a szótávolság, -a mozdulatirány, -a méretarány, -a helyzeti sajátosságok, -a kezdő- és befejezővonalak, -a vonalvégződések. jellemzőit,

9 Kriminalisztikai okmányvizsgálatok A hamisítás során az okmányelemek valamelyikében jól körülhatárolható jellegzetességek keletkeznek. A kriminalisztikai okmányvizsgálat összehasonlító vizsgálat, az okmány valamennyi elemére ki kell terjedni. Csak természettudományos ismereteken alapuló, jól bevált, megbízható eszközök és módszerek alkalmazhatók. (Daubert kritériumok) Olyan vizsgálati módszereket kell alkalmazni, amelyek szükség esetén megismételhetők, és nem okoznak sérülést az okmányban

10 Az okmányok csoportosítása A bizonyító erő szerint közokirat, magánokirat A benne foglaltak szerint tanúsító, rendelkező, beismerő Tartalmuk szerint, büntetőjogi értelemben A tartalom valódisága szerint: valótlan tartalmú, valósághű Az okmány valódisága szerint: valódi, hamisított,valótlan, hamis, fiktív Köz és magánéletben betöltött szerepük szerint személyi, úti, értéket képviselő Védelmi elemekkel való ellátottság szerint általános, BIZTONSÁGI OKMÁNYOK

11 Okiratok - iratok az okirat - személyi bizonyítási eszköz, az irat - tárgyi bizonyítási eszköz irat egyben okiratként is bizonyítási eszköz ám kiemelendő az okirat és az irat közti különbség. Az okirat esetében az okirat tartalma a lényeg(az okiratot a bíróság felolvassa) Az irat lényege, hogy a rajta lévő alaki, formai információ szolgál bizonyítási eszközül (pl. a papír, amire írták, a tinta, vagy hamisítás, utólagos változtatás kimutatása). Az iratot, mint tárgyi bizonyítási eszközt a bíróság nem olvassa fel, hanem felmutatja

12 Biztonsági okmányok Személyi és jogosultságot igazoló okmányok, belépési engedélyek, stb. Olyan kémiai, technológiai, technikai, adminisztratív védelmi elemeket tartalmaznak, amelyek biztosítják a hamisítás elleni védelmet és a hamisítás gyors felismerését

13 hamisított okmányok fiktív okmányok

14 Okmányok szerkezeti elemei Hordozóanyagok: papír, textil, műanyag, stb. Nyomdatechnikai elemek: alnyomatok, előnyomtatott szövegek, keretvonalak, sorszám, stb. Az okmány összeállítás anyagai: ragasztók, cérnák, drótok, vásznak, stb Kitöltő, érvényesítő és hitelesítő anyagok: tinták, bélyegzők, nyomtatók, címkék, stb. Minden szerkezeti elem vizsgálható vizuális, optikai és műszeres analitikai módszerekkel!

15 Okmányok előzetes vizsgálata - közvetlen megfigyeléssel érzékszervek útján, UV megvilágítással - kézi okmányvizsgáló készülékek Látszólag egyforma 5000 Ft-osok

16 A B A hamis 5000 Ft-oson (A), a hologram hatású csík nem csillog, az MNB feliratok elmosódottak

17 B A A hamis 5000 Ft-osról (A), hiányzik a vízjel

18 A B A hamis 5000 Ft-osról (A), hiányzik a biztonsági fémszál

19 B A hamis 5000 Ft-oson (A), a domború azonosító pöttyök nem domborodnak ki A

20 A B A hamis 5000 Ft-os (A), világít UV lámpa alatt, a papír optikai fehérítőt tartalmaz

21 Vizuálisan vizsgálható biztonsági elemek, biztonsági okmányokon optikailag változó színű festék 3D hologram dombornyomtatás fólia dombornyomat francia vízjel

22 Okmányok szakértői vizsgálata Optikai mikroszkópi vizsgálatok látható, UV, IR tartományban, polarizációs feltéttel Speciális okmányvizsgáló készülékek Műszeres analitikai vizsgálatok FESTÉK RAGASZTÓANYAG MŰANYAG TEXTIL VIZSGÁLATOK VIZSGÁLATOK

23 UV aktív biztonsági elemek mikroszkópi vizsgálata

24 Változtatások Felül: ráeső fény Alul: átvilágítás

25

26

27 Vonalkereszteződések mikroszkópi vizsgálata Elvékonyodás A felül lévő zöld golyóstollal húzott vonal elvékonyodik a piros golyóstoll vonalának árkában. A felül lévő piros golyóstollal húzott vonal elvékonyodik a zöld golyóstoll vonalának árkában

28 Elvékonyodás A felül lévő kék golyóstoll vonala elvékonyodik a piros golyóstoll vonalának árkában. A felül lévő piros golyóstoll vonala elvékonyodik a kék golyóstoll vonalának árkában

29 Festéktócsa képződés A felül lévő függőleges golyóstoll festékanyaga a vízszintes golyóstoll vonal által képzett árok széleinél tócsásodik

30 Átugrás keresztezett párhuzamos polarizátorállás polarizátorállás A felül lévő függőleges golyóstoll vonalában a megszakadás jelzi, hogy a toll hegye elhagyta a papírt a vízszintes vonalárok szélénél. A felül lévő fekete golyóstoll vonalában a megszakadás jelzi, hogy a toll hegye elhagyta a papírt a piros golyóstoll vonalárkának szélénél

31 Elfolyás A felül lévő kék toll festékanyaga elfolyt a sárga filc vonalát keresztezve. A felül lévő kék toll festékanyaga elfolyt a piros filc vonalát keresztezve

32 IR-lumineszcenciával kimutatható vonalsorrend A friss tintavonalat a keresztező (vízszintes) vonal elmaszatolja

33 Elkenődés A felül lévő piros filctoll vonala mentén a kék toll festékanyaga elkenődött

34 Kihagyás A felül lévő fekete bélyegző festékanyaga alig színezte meg, kihagyta a piros golyóstoll vonalát. Fordított sorrendű kereszteződés, felül a piros golyóstoll, alul a fekete pecsét nyomata

35 Kihagyás A felül lévő fekete bélyegző festékanyaga alig színezte meg, kihagyta a zöld golyóstoll vonalát. Fordított sorrendű kereszteződés, felül a zöld golyóstoll, alul a fekete pecsét nyomata

36 Kihagyás A felül lévő kék golyóstoll festékanyaga alig színezte meg, kihagyta a sárga filctoll vonalát. Fordított sorrendű kereszteződés, felül a sárga filctoll, alul a kék golyóstoll nyomata

37 Okmányelemek műszeres analitikai vizsgálata Az okmányelemek komplex vizsgálatára a textíliák, festékek, műanyagok stb. esetén alkalmazott analitikai módszerek alkalmasak optikai mikroszkópi technikák pásztázó elektronmikroszkóp (SEM) UV-Vis mikrospektrofotometria SEM-Energy-dispersive X-ray spectroscopy (EDS, EDX, or XEDS) PyGC-MS FTIR spektrofotometria, FTIR-ATR mikroszkópi Raman spektrofotometria TLC stb

38 Okmányokon lévő festéknyomatok analitikai vizsgálata tollak, pecsétek, bélyegzők stb. nyomatai hagyományos nyomdaipari eszközökkel készült nyomatok nyomtatóval, fénymásolóval készült nyomatok stb. tintasugaras nyomtatás lézernyomtatás offset mátrixnyomtatás flexografikus nyomtatás mélynyomás

39 Tollak festéknyomatának analitikai vizsgálata

40 Kék golyóstoll nyomatok Raman spektroszkópiai vizsgálata

41 Golyósirón színezőpaszták Raman spektrumai:

42 Fekete golyóstoll nyomatok Raman spektroszkópiai vizsgálata

43 Absorbance Units C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\fekete golyós tinta.0 fekete golyós tinta 20x ATR Objective 05/10/200 Kék golyóstoll nyomat FTIR-ATR vizsgálata papír golyósirón színezőpaszta golyósirón színezőpaszta nyomata a papíron Wavenumber cm C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\papir.0 papir 20x ATR Objective /10/200

44 Tintasugaras nyomtatótinták Raman spektroszkópiai vizsgálata

45

46 Pénzek, okmányok, okiratok, festékanyagainak azonosítása:

47 Mikroszkópi-Raman spektroszkópiás azonosítás: 47

48 Tintasugaras nyomtatók nyomatának analitikai vizsgálata

49 Új lehetőségek okiratok vegyészszakértői vizsgálatában!

50 Lézernyomtatók nyomatának analitikai vizsgálata

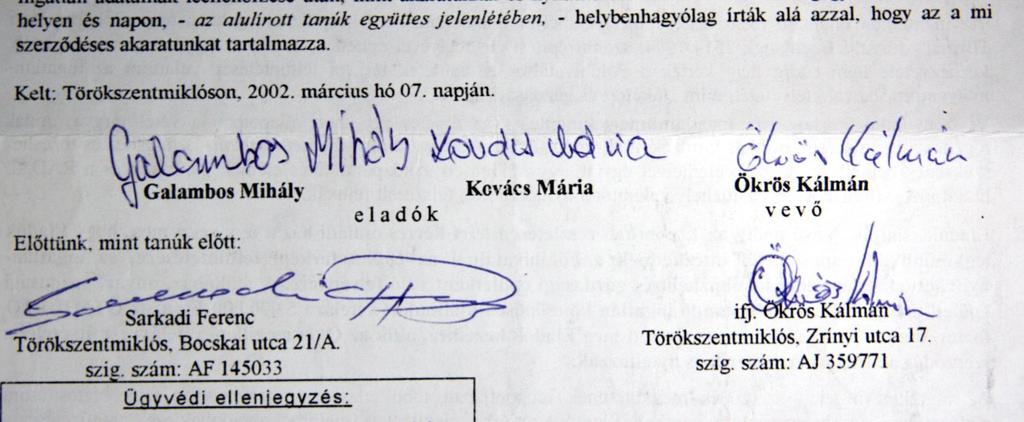

51 Az üres papírt, vagy a szerződést írták alá?

52 ha van vonalkereszteződés:

53 Lézerprinter és golyósirón vonalkereszteződésének vizsgálata:

54 A lézernyotatóval készült névaláírás helyét jelző pontsor, és a golyóstoll nyomvonalrészletének mikroszkópi képe keresztezett polarizátorállásnál (A), és párhuzamos polarizátorállásnál(b) A B

55 Absorbance Units Ab sorbance Units Ab sorba Mikroszkópi-FTIR-ATR technika Wavenumber cm C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\papir.0 papir 20x ATR Objective C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\fekete golyós tinta.0 fekete golyós tinta 20x ATR Objective C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\sok fekete golyós.0 sok fekete golyós 20x ATR Objective Page 1 of 1 04/10/ /10/ /10/ Wavenumber cm C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\papir.0 papir 20x ATR Objective /10/ C:\Program Files\OPUS55\MEAS\tonerek\LaserJet's\HP 4L 92274A.0 HP 4L 92274A 20x ATR Objective Page 1 of 1 26/09/ Wavenumber cm C:\Program Files\OPUS55\MEAS\tonerek\Festékkeresztezõdés\papir.0 papir 20x ATR Objective 04/10/2005

56 FTIR mikroszkóp és az ATR objektív - nyomatok töltő és színezőanyagának vizsgálata Ge ATR kristály

57

58 ha nincs vonalkereszteződés:

59 Nem érintkező nyomatok

60 Mikroszkópikus méretű tonerszemcsék a papír felületén: ~0,1mm

61 Tonerszemcsék a papíron ~500 szoros nagyításban: 10mm

62 Raman mikroszkópi technika Behatolási mélység (dp) ~1-1.5µm Mérési terület Ø 1-2µm

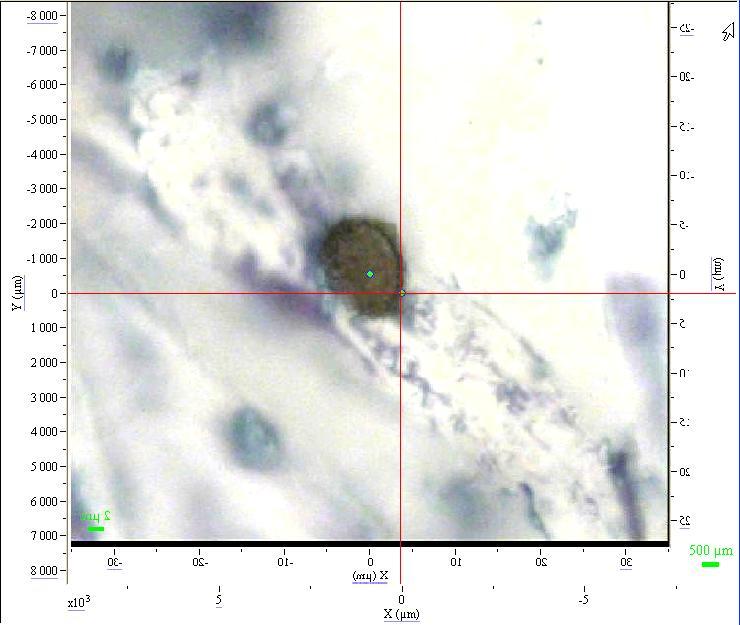

63 Fekete tonerszemcsék a kék színű tollnyomat alatt-fölött

64

65 ~5μm 65

66

67 Tonerszemcsék a tinta vonalán: ~100μm ~10mm

68

69 Összefoglalva: Kriminalisztikai alkalmazási lehetőségek: A spektroszkópiás módszer alkalmas: nyomatok festékanyagának azonosítására. utólagos módosítások feltárására. festéknyomatok keletkezési sorrendjének meghatározására
