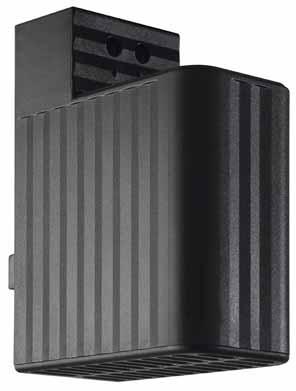

1 7H - Kapcsolószekrények fűtése 7H (10 550) W Tápfeszu ltség ( ) V C/DC vagy 230 V C (50/60 Hz) Kettős szigetelésű műanyag készu lékház lacsony felu leti hőmérséklet Vezetőképes részek érintése ellen védett kialakítás Hőmérsékletkorlátozás Dinamikus felfűtés a PTC technológiának köszönhetően Légbefúvással vagy anélku l Kis befoglaló méretek yors, sínrepattintható rögzítés 7H H H fűtőteljesítmény 10 W ( ) V C/DC fűtőteljesítmény 20 W ( ) V C/DC fűtőteljesítmény 50 W ( ) V C/DC Fűtőegységek jellemzői W Fűtőelem Felu leti hőmérséklet a felső védőrácson C Légbefúvás Légbefúvó teljesítménye m³/h Légbefúvó élettartama 40 C -nál h Villamos adatok Névleges u zemi feszu ltség * V C/DC Névleges u zemi feszu ltség (50/60 Hz) V C Max. bekapcsolási áram Előtétbiztosító (lomha) Általános adatok Készu lékház Villamos csatlakozás Csatlakozások meghúzási nyomatéka Nm Szerelési mód Beépítési helyzet Környezeti-/Tárolási hőmérséklet C Érintésvédelmi osztály Védettségi mód Tanúsítványok: * (min. 110, max. 265) V C/DC; 140 V C/DC fesz. alatt a fűtőteljesítmény ca. 10% - al csökken hőmérsékletkorlátozó PTC ellenállás < 85 < 85 < 80 nincs nincs nincs ,0 2,5 2, fekete műanyag, UL94 V-0 2-pólusú kapocs, 2,5 mm² 4-pólusú kapocs, 2,5 mm² max. 0,8 klippel 35 mm-es DIN-sínre EN 60715, EN légáramlás iránya: fu ggőleges (a levegő kilépési helye: fent) II (kettős szigetelés) IP 20 1

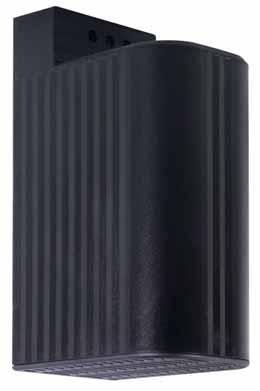

2 7H 7H - Kapcsolószekrények fűtése (10 550) W Tápfeszu ltség ( ) V C/DC vagy 230 V C (50/60 Hz) Kettős szigetelésű műanyag készu lékház lacsony felu leti hőmérséklet Vezetőképes részek érintése ellen védett kialakítás Hőmérsékletkorlátozás Dinamikus felfűtés a PTC technológiának köszönhetően Légbefúvással vagy anélku l Kis befoglaló méretek yors, sínrepattintható rögzítés 7H H H fűtőteljesítmény 100 W ( ) V C/DC fűtőteljesítmény 150 W ( ) V C/DC fűtőteljesítmény 150 W 230 V C (50/60 Hz) Fűtőegységek jellemzői W Fűtőelem hőmérsékletkorlátozó PTC ellenállás Felu leti hőmérséklet a felső védőrácson C < 80 < 80 < 100 (a házon < 50) Légbefúvás nincs nincs van Légbefúvó teljesítménye m³/h 13,8 Légbefúvó élettartama 40 C -nál h Villamos adatok Névleges u zemi feszu ltség * V C/DC Névleges u zemi feszu ltség (50/60 Hz) V C 230 Max. bekapcsolási áram 4, Előtétbiztosító (lomha) Általános adatok Készu lékház Villamos csatlakozás fekete műanyag, UL94 V-0 4-pólusú kapocs, 2,5 mm² 2-pólusú kapocs, 2,5 mm² Csatlakozások meghúzási nyomatéka Nm max. 0,8 Szerelési mód Beépítési helyzet Környezeti-/Tárolási hőmérséklet C klippel 35 mm-es DIN-sínre EN 60715, EN légáramlás iránya: fu ggőleges (a levegő kilépési helye: fent) Érintésvédelmi osztály Védettségi mód Tanúsítványok: II (kettős szigetelés) IP 20 2 * (min. 110, max. 265) V C/DC; 140 V C/DC fesz. alatt a fűtőteljesítmény ca. 10% - al csökken

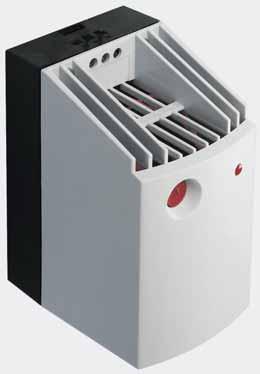

3 7H - Kapcsolószekrények fűtése 7H (10 550) W Tápfeszu ltség ( ) V C/DC vagy 230 V C (50/60 Hz) Kettős szigetelésű műanyag készu lékház lacsony felu leti hőmérséklet Vezetőképes részek érintése ellen védett kialakítás Hőmérsékletkorlátozás Dinamikus felfűtés a PTC technológiának köszönhetően Légbefúvással vagy anélku l Kis befoglaló méretek yors, sínrepattintható rögzítés 7H H H xxx fűtőteljesítmény 250 W 230 V C (50/60 Hz) fűtőteljesítmény 400 W 230 V C (50/60 Hz) fűtőteljesítmény 475 / 550 W beépített hőmérséklet szabályzóval ( C) LED-es kijelzéssel ( ) V C ** Túlmelegedés-védelem, a ventilátor meghibásodásakor automatikus lekapcsolással (lásd még az 5. oldal) ***Kapcsolási hőmérséklet különbség: ± 4 K Fűtőegységek jellemzői W Fűtőelem Felu leti hőmérséklet a felső védőrácson C Légbefúvás Légbefúvó teljesítménye m³/h Légbefúvó élettartama 40 C-nál h hőmérs. szabályzó beállítási tartománya C Villamos adatok Névleges u zemi feszu ltség * V C/DC Névleges u zemi feszu ltség (50/60 Hz) V C Max. bekapcsolási áram Előtétbiztosító (lomha) Általános adatok Készu lékház Villamos csatlakozás Csatlakozások meghúzási nyomatéka Nm Szerelési mód Beépítési helyzet Környezeti-/Tárolási hőmérséklet C Érintésvédelmi osztály Védettségi mód Tanúsítványok: * (min. 110, max. 265) V C/DC; 140 V C/DC fesz. alatt a fűtőteljesítmény ca. 10% - al csökken 7H H hőmérsékletkorlátozó PTC ellenállás túlmelegedés-védelemmel ** < 50 < 65 < 100 ( a házon < 50 ) van van van (25 C-on) *** fekete műanyag, UL94 V-0 világosszu rke műanyag, UL94 V-0 2-pólusú kapocs, 2,5 mm² max. 0,8 klippel 35 mm- es DIN-sínre EN 60715, EN légáramlás iránya: fu ggőleges (a levegő kilépési helye: fent) II (kettős szigetelés) IP 20 3

4 7H 7H - Kapcsolószekrények fűtése Rendelési információk Példa: 7H, fűtőteljesítmény 250 W, ventilátorral, tápfeszu ltség 230 V C, 35 mm-es sínre (EN TH35). 7 H Sorozat Típus 1 = 35 mm-es sínre (EN TH35) Fűtőegység 1 = ventilátor nélku l ( ) W 2 = ventilátorral ( ) W Tápfeszu ltség típusa 0 = C (50/60Hz) / DC 8 = C (50/60Hz) Névleges u zemi feszu ltség 230 = ( ) V C/DC 230 = 230 V C Kivitel 1 = alapkivitel 010 = 10 W 020 = 20 W 050 = 50 W 100 = 100 W 150 = 150 W 250 = 250 W 400 = 400 W 475 = 475 W (beépített hőmérsékletszabályzóval) 550 = 550 W (beépített hőmérsékletszabályzóval) Összes kivitel: 7H H H H H H H H H H Általános jellemzők Szigetelési tulajdonságok az EN szerint Táphálózat névleges feszu ltsége V C 230 Névleges szigetelési feszu ltség V C 250 Szennyezettségi fokozat 3 Szigetelési tulajdonságok a csatlakozásokon Villamos szilárdság L + N és az érinthető fém részek között V C 50 Hz (3 s) Túlfeszu ltség-osztály II Névleges lökőfeszu ltség (1,2/50 μs) kv 2,5 4

5 7H - Kapcsolószekrények fűtése 7H Bekötési vázlatok 7H vagy 7H Példa a termosztátra: 7T H vagy 7H vagy 7H Példa a termosztátra: 7T H vagy 7H vagy 7H Példa a termosztátra: 7T Ha a hőmérséklet a termosztát által felu gyelt hőmérséklet értéke alá csökken, akkor a fűtés bekapcsol, a felu gyelt hőmérséklet felett pedig kikapcsol. Általános műszaki információk Ha a hőmérséklet a termosztát által felu gyelt hőmérséklet értéke alá csökken, akkor a fűtés bekapcsol, a felu gyelt hőmérséklet felett pedig kikapcsol. PTC pozitív hőmérsékleti egyuẗthatójú ellenállás: Ezeknek a fűtéseknek a fűtőeleme pozitív hőmérsékleti egyuẗthatójú PTC ellenállás. PTC elem félvezető polikristályos kerámiaanyanyagból (pl. báriumtitanát, BaTiO 3 ) készu lt hőmérsékletfu ggő ellenállás. PTC-ellenállások = (pozitív hőmérsékleti egyuẗthatójú ellenállás) olyan áramvezető anyagok, amelyek az áramot alacsonyabb hőmérsékleten jobban vezetik, mint magasabb hőmérsékleten. villamos ellenállás a hőmérséklet emelkedésével nő. PTC ellenállás működési módja bekapcsoláskor: z ellenállás RPTC értéke TPTC = +20 C-os hőmérsékleten alacsony (~ 100 Ω). Ha áram folyik a PTC ellenálláson keresztu l, az RPTC értéke lecsökken (~ 80 Ω-ra) és az áram értéke nő. Curie-hőmérséklet (+120 C) elérésekor az RPTC értéke erősen megnő és az áram csökken. Ezáltal a fűtés önszabályozó és hőmérsékletkorlátozó. Beépítési helyzet: készu lék beépítési helyzete fu ggőleges (levegőáramlás iránya), a levegő a készu lékből felu l lép ki, a villamos csatlakozások alul találhatók. levegő kilépő rácsot nem szabad lefedni. Figyelem: fűtőtestek fölött 120 mm (termoventilátornál 150 mm), oldalirányban 20 mm (termoventilátornál 50 mm) biztonsági távolságot kell tartani és ne szerelju k a készu léket könnyen gyúlékony anyagra (pl. fa, műanyag). Túlmelegedés-védelem: (csak a 7H /1550 típusnál) Ha a ventilátor elromlik, akkor a túlmelegedés-védelem a fűtőelemet +80 C-nál lekapcsolja (bimetál). Ha a fűtőelem hőmérséklete egy meghatározott érték alá csökken, akkor a fűtőelem újra bekapcsol. Előnyök: - önszabályozó karakterisztika - nincs túlhevu lésveszély - gyors felfűtés Hátrányok: - nagy bekapcsolási áram (max. 15 a 400 W-os fűtőellenállásnál) Légbefúvásos fűtőegységek (beépített ventilátorral): 150 W fűtőteljesítménytől (7H típus) a fűtőegységek beépített ventilátorral is rendelkeznek. befúvás csapágyazott axiális ventilátorral történik, amelynek a befúvási teljesítménye (13,8 45) m³/h típustól fu ggő. ventilátoros fűtőegységek a kapcsolószekrények egyenletes temperálásáról gondoskodnak. légbefúvásos fűtőegységeknél a ventilátor csatlakoztatása belső átkötéssel történik. Érintésbiztos kivitel: műanyag ház felu letének hőmérséklete < 85 C, így ha a kapcsolószekrény nyitott ajtajánál megérintju k a fűtőegységet, akkor elkeru lhetju k az égés okozta séru lést. 5
