1 A Siemens LED-optika fejlesztései Gazdaságos működés LED használatával Restricted Siemens AG 2018 siemens.hu

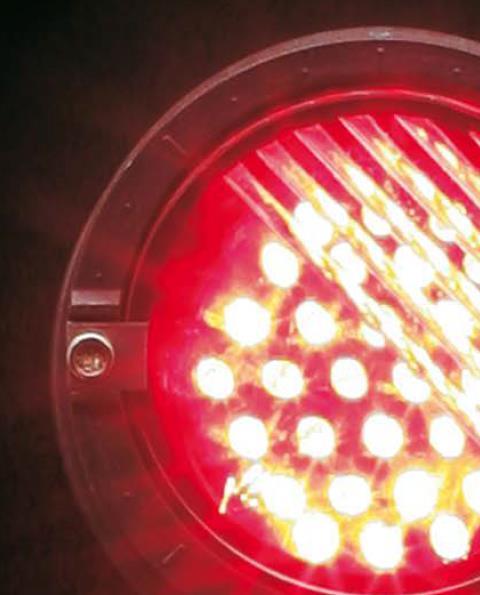

2 A fényforrások új generációja A LED-es optikákat magas rendelkezésre állás és megbízhatóság jellemzi LED-es optikák használhatók a Siemens által használt szokványos optikai rendszerek helyett Gyors és egyszerű csere, mert mindkét rendszer ugyanazt az interfészt használja a biztosítóberendezés felé Városi közlekedésben és nagyvasúton egyaránt Alagúti jelzők Előjelzők, főjelzők Indikátorok (pl. számkijelzés) Page 2

3 Előnyök Gazdaságos működés Alacsony karbantartási költség alacsony életciklus költség Időszakos csere nem szükséges Típustól függően akár 15 éves élettartam Magas rendelkezésre állás és megbízhatóság Az optika akkor is működőképes, ha több LED meghibásodik Alacsony karbantartási szükséglet A karbantartás az időszakos tisztításra és ellenőrzésre korlátozódik Nincs szükség újrakalibrálásra és ellenőrző mérésekre Page 3

4 LED 70 Jelzőegység Használható alagúti jelzőkben gyorsvasúton és metrón, ipari és magánvasúton 80 km/h maximális sebességnél alkalmazható Optikai panel 30 LED-el Elektronikailag kompatibilis a Sig 1210 Ü és Sig 1820 Ü izzókkal Főként a K140 kompakt jelzőegységgel együtt használva Sicas biztosítóberendezésekhez tervezve Page 4

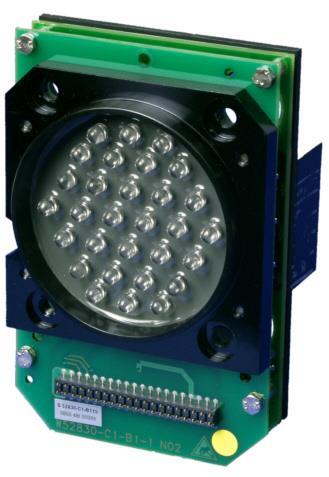

5 LED 70 Jelzőegység Konstrukciós részletek Egy mátrix és egy meghajtó modul egymással PCB csatlakozóval összekötve és összecsavarozva A LED-ek egy nyomtatott áramköri lapra rendezve a mátrix modulon A fail-safe összeköttetést a meghajtó modul biztosítja a biztosítóberendezés felé Színszűrőtárcsára nincs szükség Minden LED saját meghajtó egységgel rendelkezik oldalnézet meghajtó modul mátrix modul elölnézet Page 5

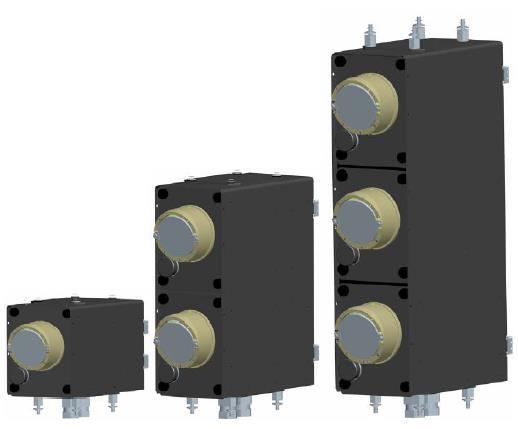

6 LED 70 hazai alkalmazás Budapesti M2 és M4 metróvonalak K140 jelzőmodul felépítése Egymodulos Kétmodulos Hárommodulos Page 6

7 LED 70 hazai alkalmazás Budapesti M2 és M4 metróvonalakon SOM 6 Kártya (SICAS) A processzorkártyáról érkező utasítások hatására működteti és ellenőrzi a az optikát Kártyánként 8 különálló áramkör, mindegyikhez 3 állapot visszajelentő LED Jellemzően kártyánként 2 jelző A jelzőáramkör kapcsolja a 95V vagy 120V AC feszültséget Figyeli a kimeneti áramot POWER áramkör tápellátása rendben C áramkör bekapcsolva OK áramkör külsőtéri állapot rendben ECC SOM 6 K140 LED 70 Page 7

8 LED 136 Jelzőegység Használható gyorsvasúton és nagyvasúton 160 km/h maximális sebességnél alkalmazható Optikai panel 60 LED-el Elektronikailag kompatibilis a Sig 1210 Ü és Sig 1820 Ü izzókkal Sicas, Simis D, Simis IS biztosítóberendezésekhez tervezve Page 8

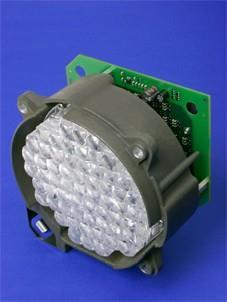

9 LED 136 Jelzőegység Konstrukciós részletek Egy mátrix és egy meghajtó modul egymással PCB csatlakozóval összekötve és összecsavarozva A LED-ek egy nyomtatott áramköri lapra rendezve a mátrix modulon A fail-safe összeköttetést a meghajtó modul biztosítja a biztosítóberendezés felé Színszűrőtárcsára nincs szükség Minden LED saját meghajtó egységgel rendelkezik meghajtó modul mátrix modul foglalat távcsővezeték Page 9

10 LED 136 Jelzőegység Működése EMV védelem A többi blokk túlfeszültség védelme Meghajtó 60 meghajtó, LED-enként egy Jelleggörbe utánzás SIG 1210 Ü izzó áram/feszültség jelleggörbéjének előállítása Page 10

11 áram [I] LED 136 Jelzőegység Jelleggörbe utánzás LED 136 vörös LED 136 zöld LED 136 sárga LED 136 fehér LED 70 fehér SIG 1210 feszültség [U] Page 11

12 LED 136 hazai alkalmazása Térközjelzők a 30a és 2-es vonalakon Térközjelzők, térközjelző önálló előjelzője, térközjelző ismétlőjelzője Programozott szórólencsék Meghatározott térbeli fényeloszlások létrehozása HG, H, O, V, HN, G lencsék HG HN HRL ORL VRL Page 12

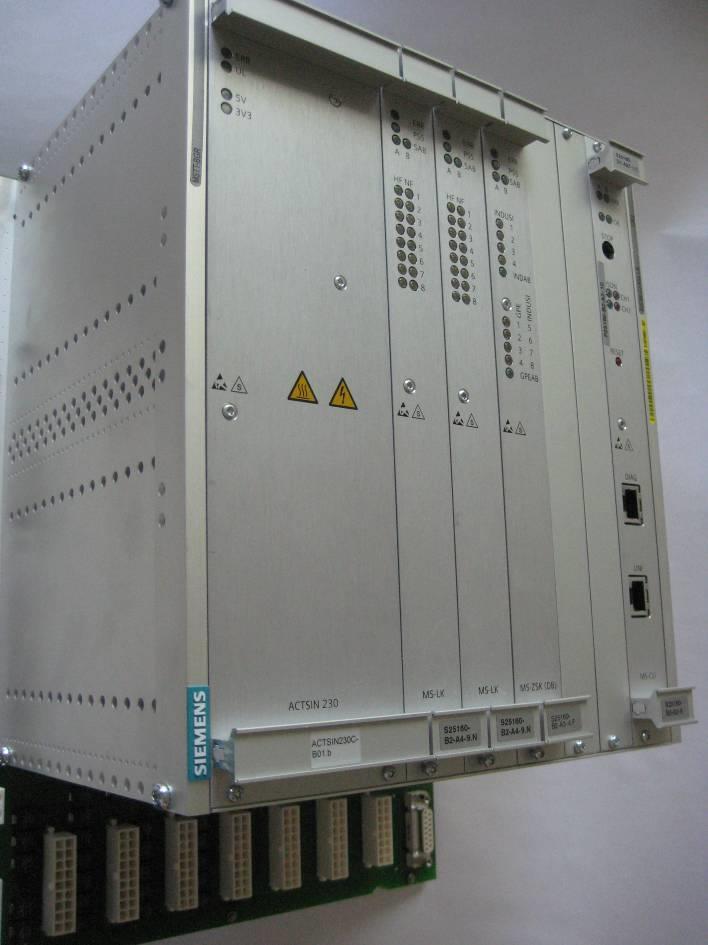

13 LED 136 hazai alkalmazása Térközjelzők a 30a és 2-es vonalakon MSTT modul (SIMIS-IS) Decentralizált Moduláris felépítés Könnyű helyszíni csatlakozás és üzembe helyezés Könnyű karbantartás Diagnosztikai interfészek ECC UCOM-I ISDN modem MSTT MS-LK Jelzőlap LED 136 Page 13

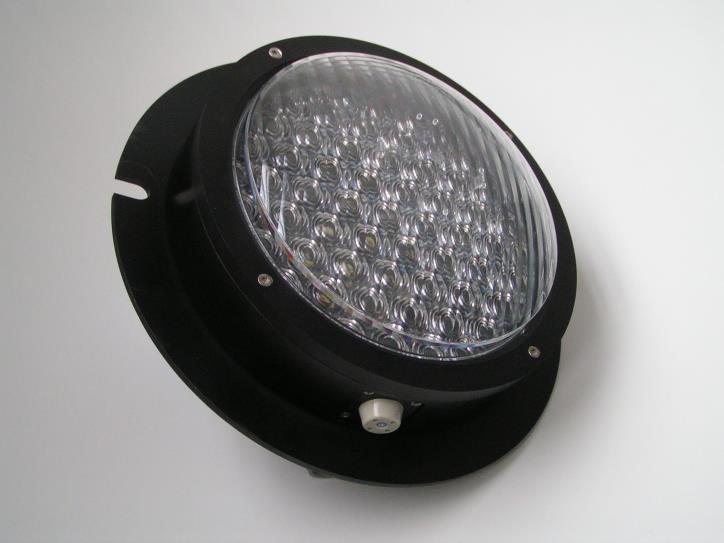

14 LED 210 Jelzőegység Nagyvasúti alkalmazásokra 160 km/h maximális sebességnél alkalmazható Optikai panel 60 LED-el Elektronikailag kompatibilis a Sig 1820 Ü izzókkal A mátrix modul és a meghajtó modul egy egységet képez Nincs szükség egyéb burkolatra Page 14

15 HLED 70 a következő generáció Használható nagyvasútra, alagútba és tolatásjelzőként Kevesebb darabszámú, nagy fényerejű LED-ek Kiegészítő optika az izzószál geometriai szimulációjához Első alkalmazás a Német Vasutaknál tolatásjelzőként Page 15

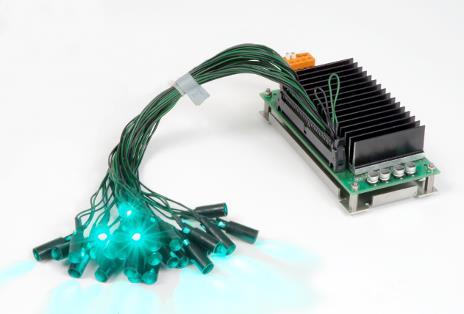

16 Indicator EA 140 / MA 140 Használható alagúti jelzőkben gyorsvasúton és metrón, ipari magán és nagyvasúton Maximum 25 fénypont betűk, számok és egyéb szimbólumok kijelzéséhez 4 (MA 140) vagy 1 (EA 140) szimbólum megjelenítése Elérhető színek: fehér, sárga, zöld Elektronikailag kompatibilis a Sig 1210 Ü Sig 1820 Ü izzókkal napfény mátrix LED ház LED EA 140 MA 140 LED fény elülső lencse lencse ház gyűjtőlencse Page 16

17 Indicator MA 480 LED Használható gyorsvasúton, ipari, magán és nagyvasúton 160 km/h maximális sebesség Akár 6 szimbólum megjelenítése Maximum 20 fénypont Fehér és sárga színek Külön LED meghajtó modul minden egyes szimbólumra Page 17

18 Köszönöm a figyelmet! Halmos Attila projektmérnök Siemens Zrt. Mobility Division Gizella út Budapest Mobile: attila.halmos@siemens.com siemens.hu Page 18
